Changement du connecteur de charge sur iPhone 13

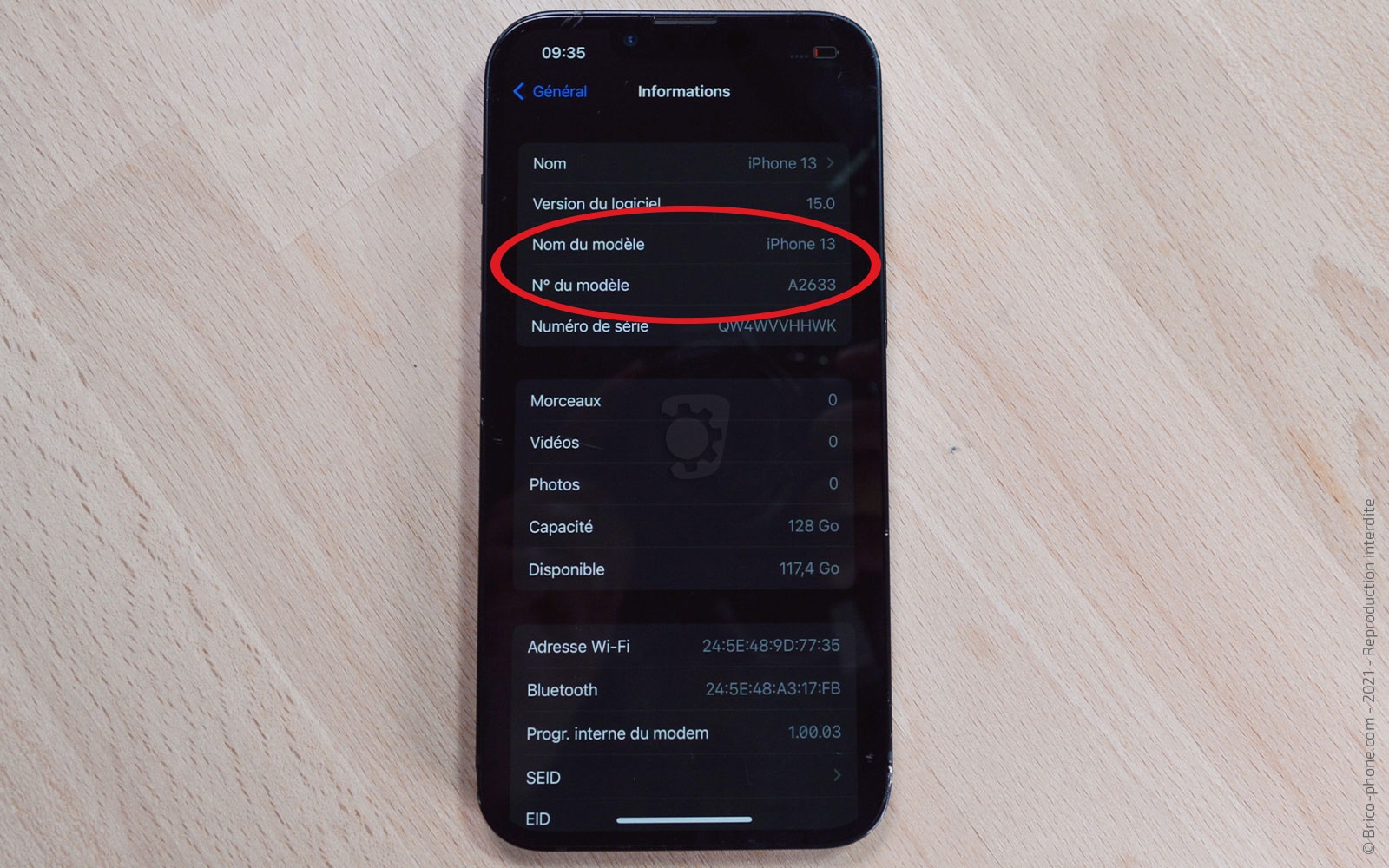

Avant de débuter la réparation, nous vous conseillons de vérifier le numéro de modèle de votre iPhone. Pour cela, dirigez-vous dans les informations générales de votre appareil afin de déterminer qu'il s'agit bien de l'iPhone 13.

Une fois la commande réceptionnée, préparez-vous un espace de travail propre et dégagé avec tous les outils nécessaires ainsi que le patron d 'aide au montage à proximité.

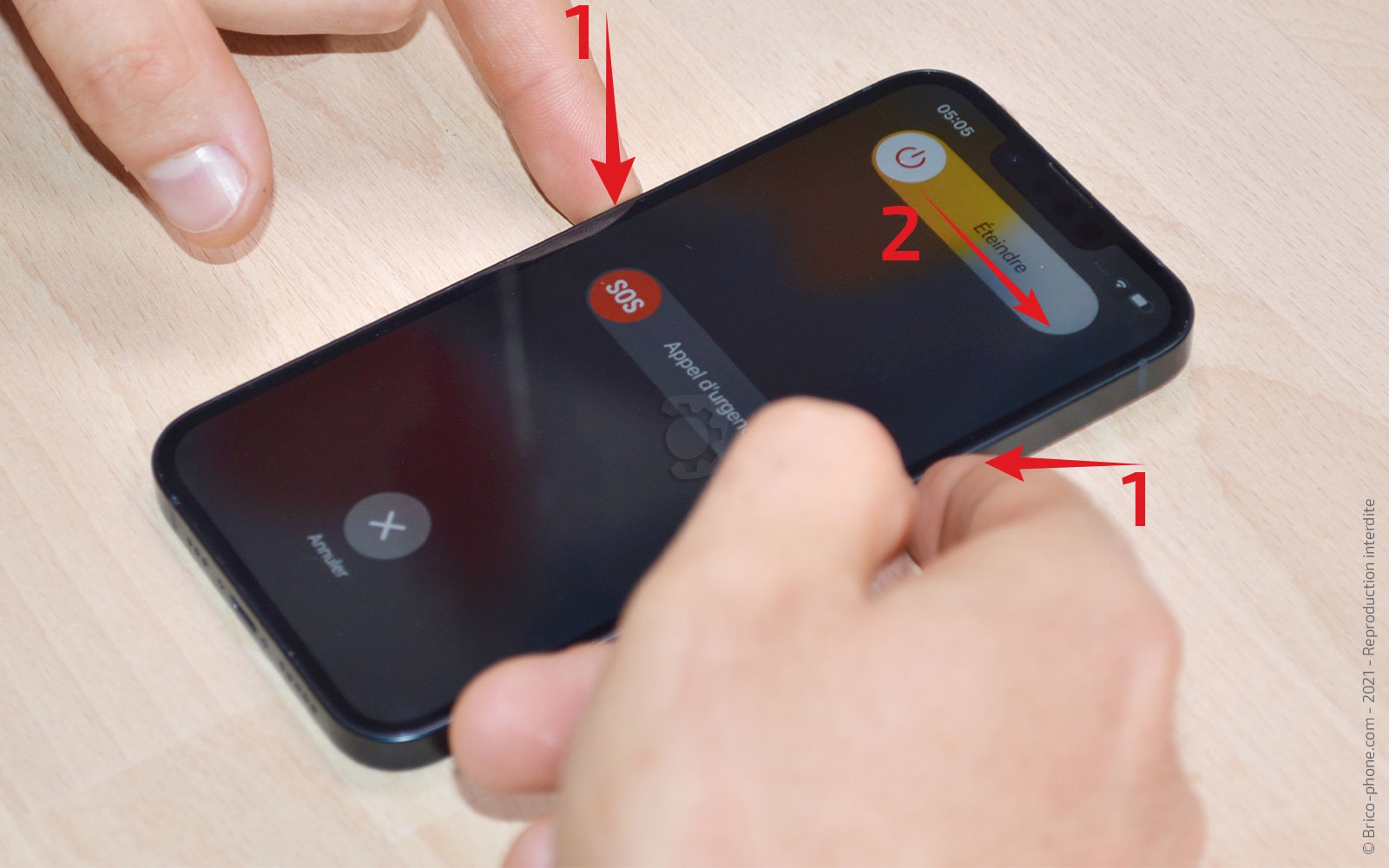

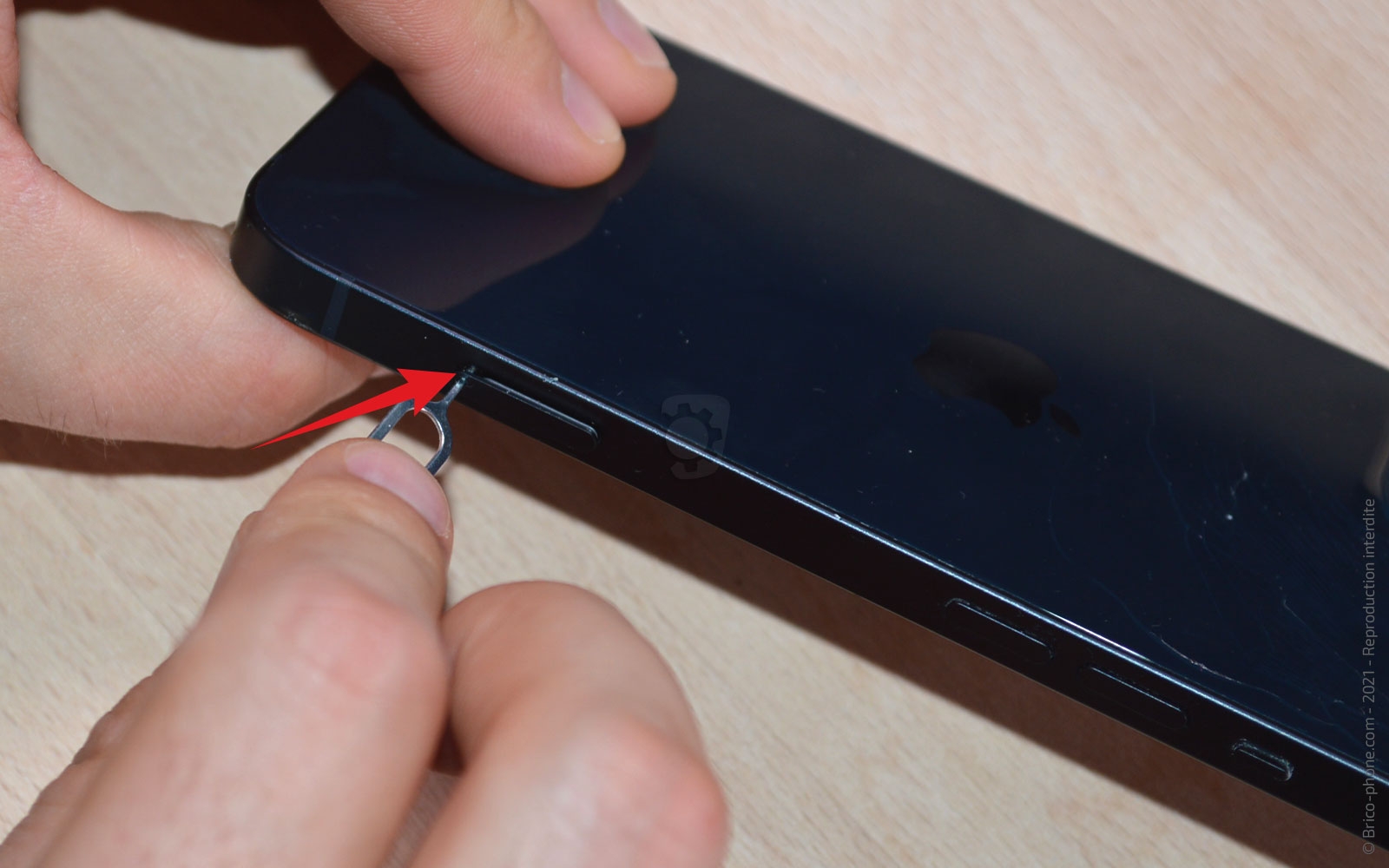

vous pouvez dès à présent éteindre votre smartphone et retirez le tiroir Sim.

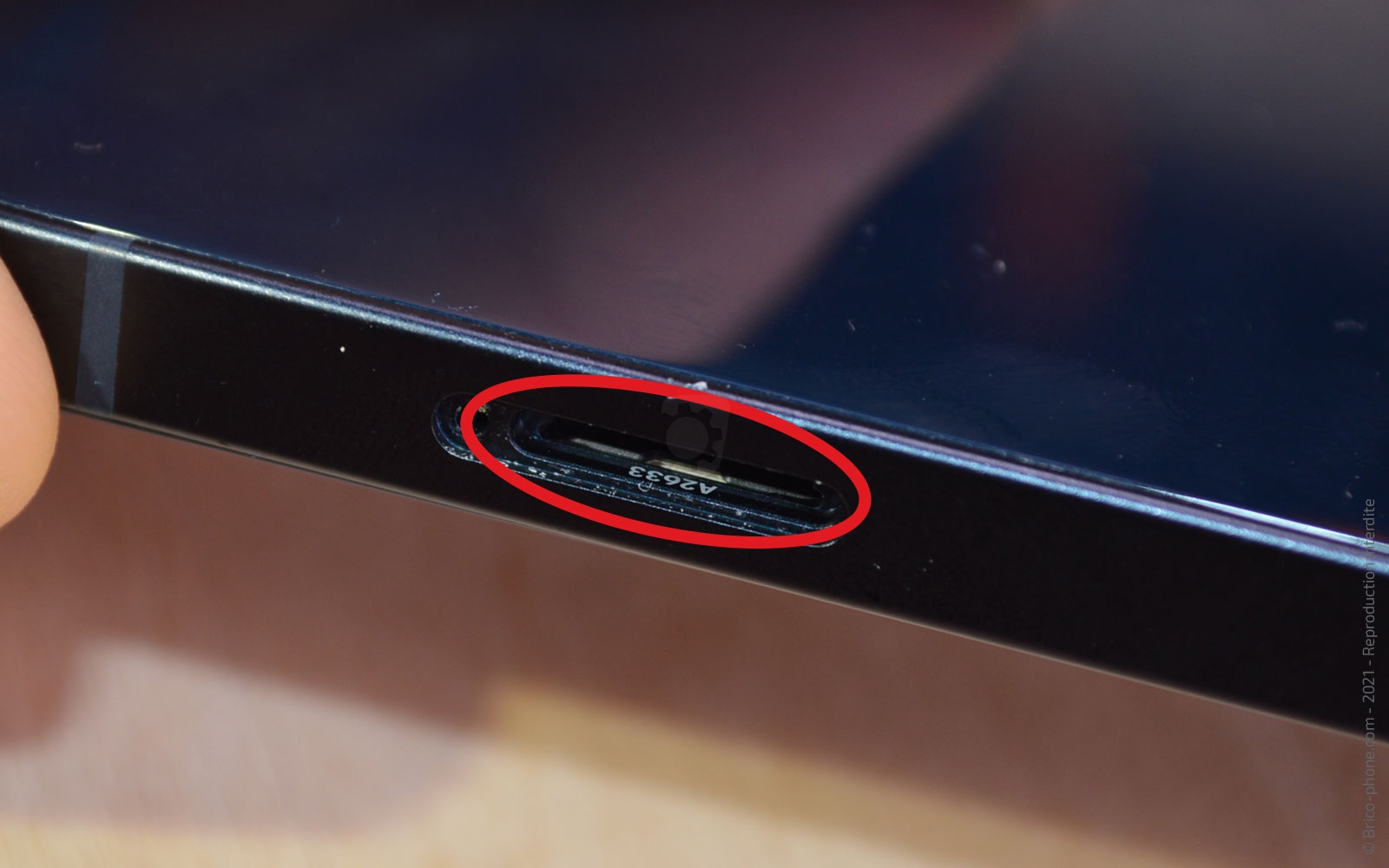

Sur le châssis intérieur, vous pouvez apercevoir le numéro de modèle A2633 qui correspond bien à l'iPhone 13.

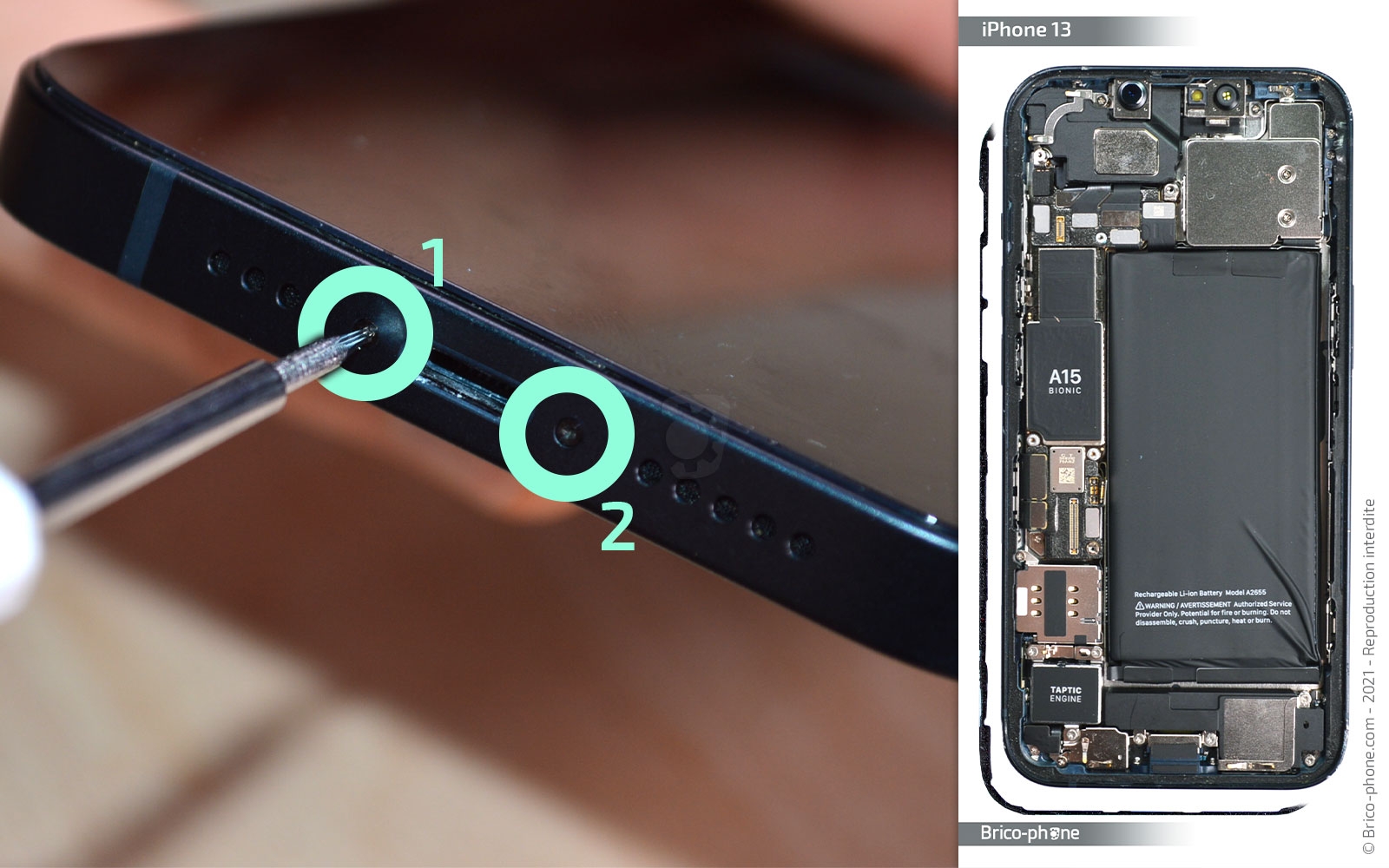

Attrapez le tournevis pentalobe pour extraire les deux vis présentes de part et d'autre de la prise de charge de l'appareil.

Pour ne pas les perdre, disposez-les sur le patron d 'aide au montage sur l'emplacement A1 et A2.

Pour accéder à l'intérieur du téléphone, il est nécessaire de chauffer l'écran afin de ramollir le joint d'étanchéité qui le maintient au châssis.

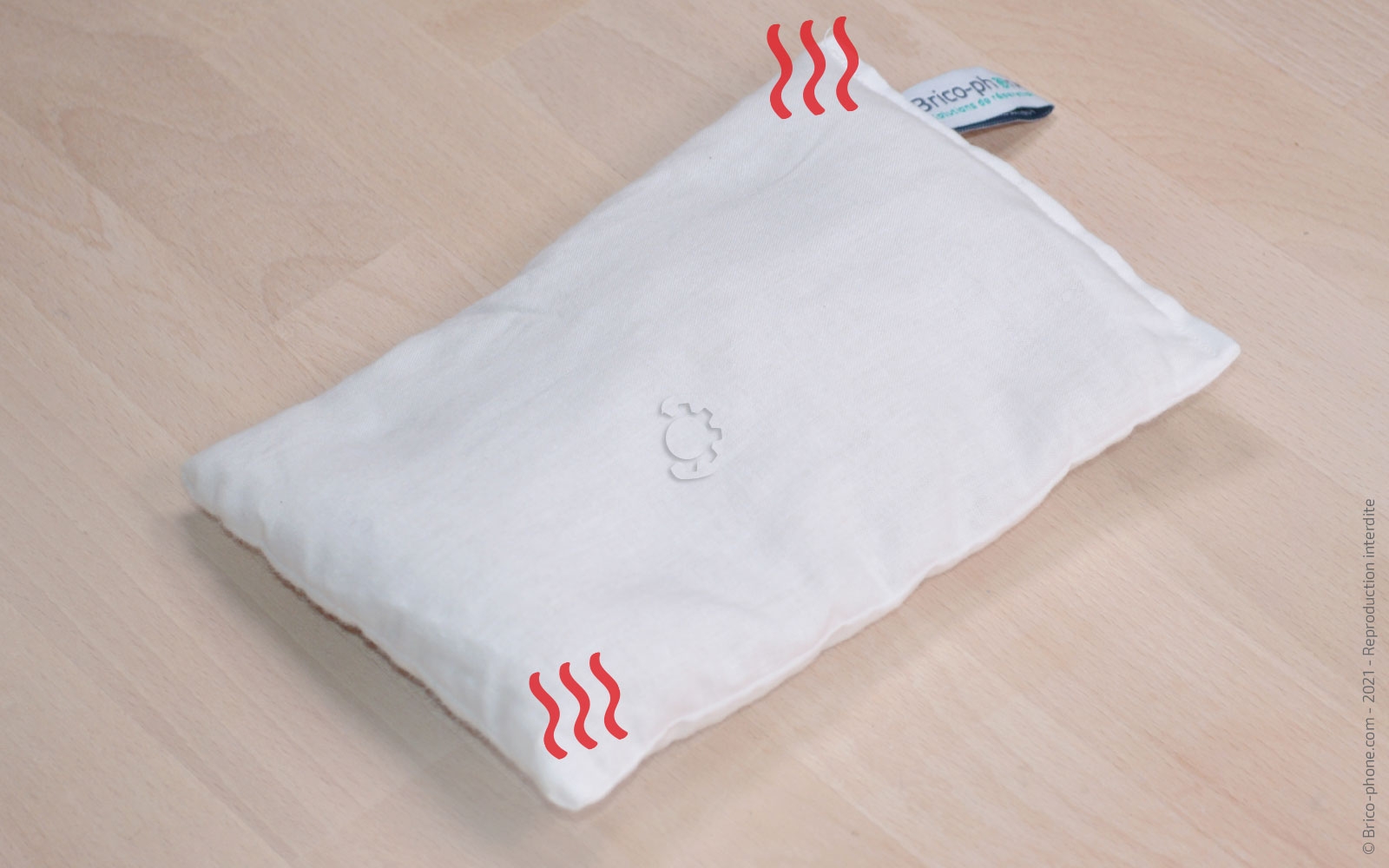

Pour cela, vous pouvez utiliser un coussin chauffant ou un décapeur thermique.

Pour le premier outil, il vous suffit de le passer au micro-ondes environ 2 minutes avant de le déposer sur la face avant de votre téléphone durant un trentaine de secondes.

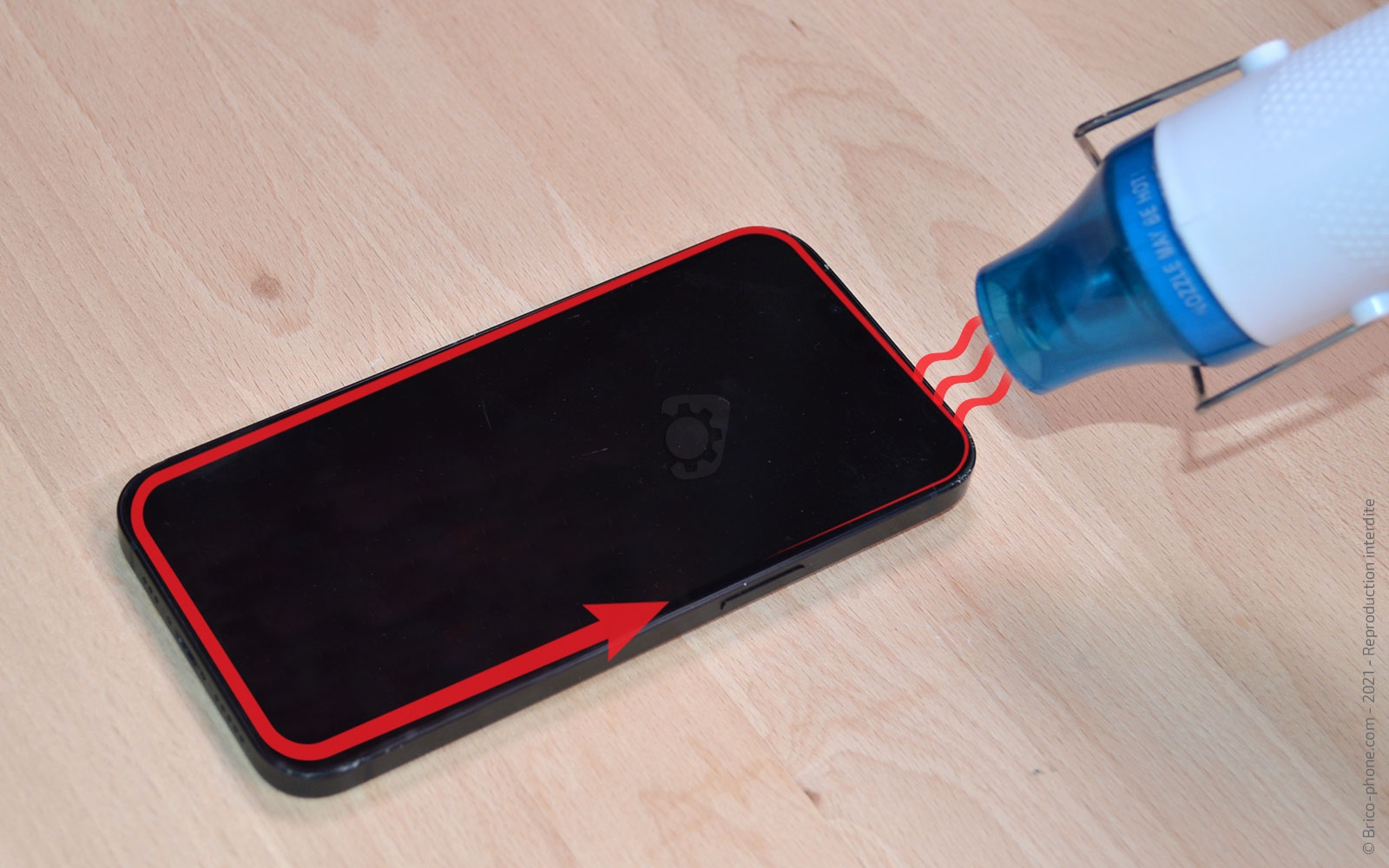

Le second produit peut être remplacé par un sèche-cheveux puisqu'il suffit de chauffer le contour de la vitre avant en faisant attention à ne pas dépasser les 80°C.

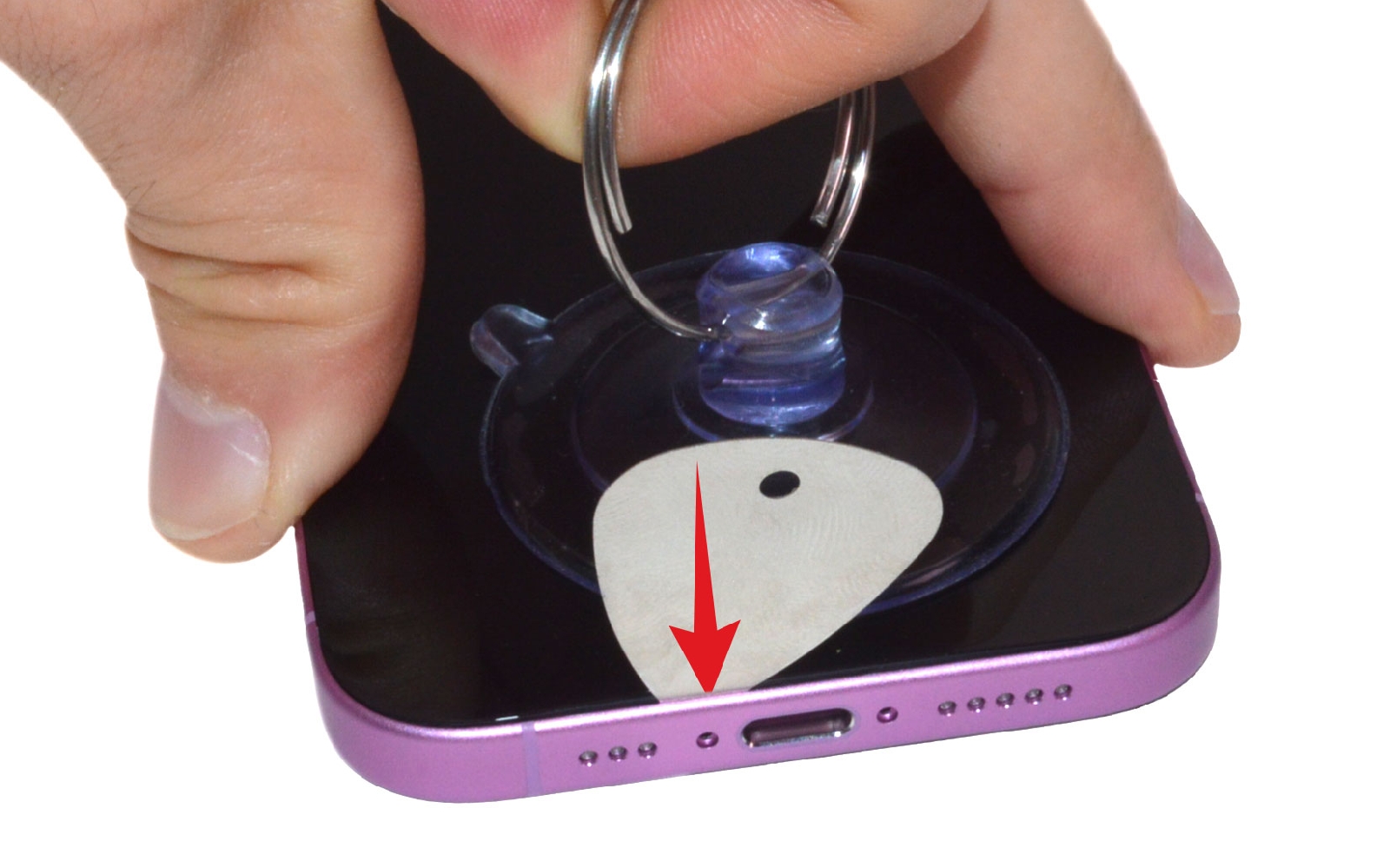

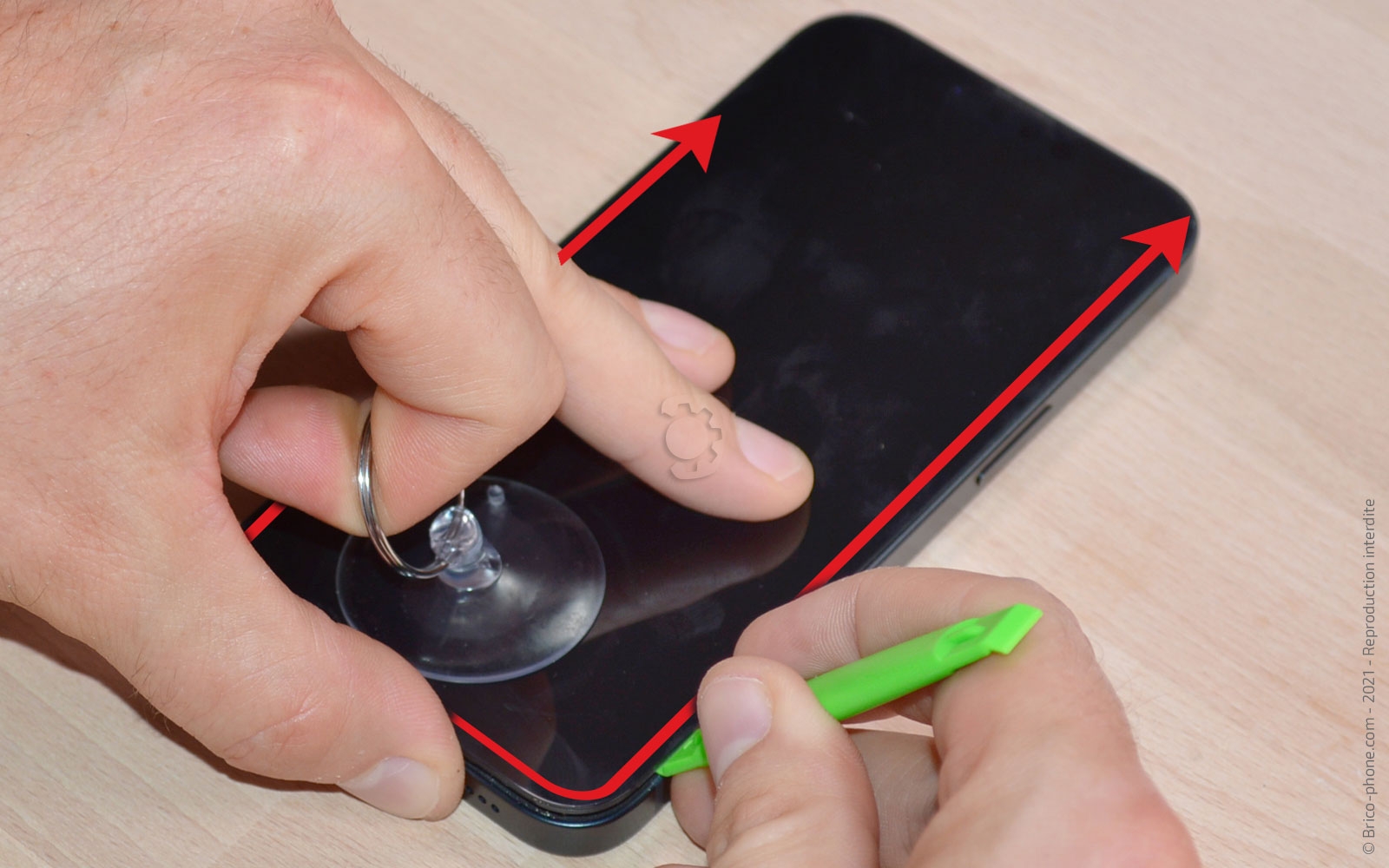

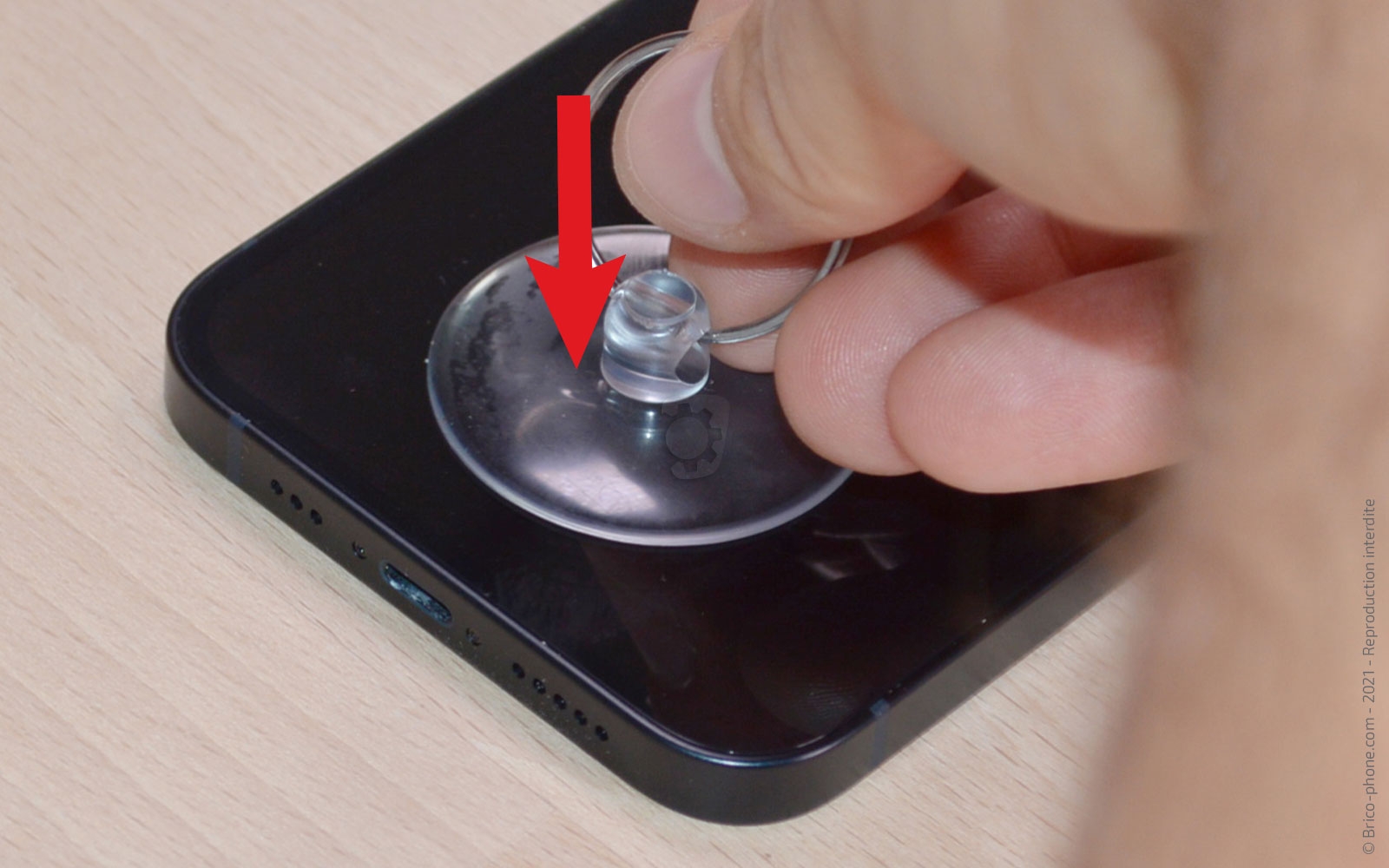

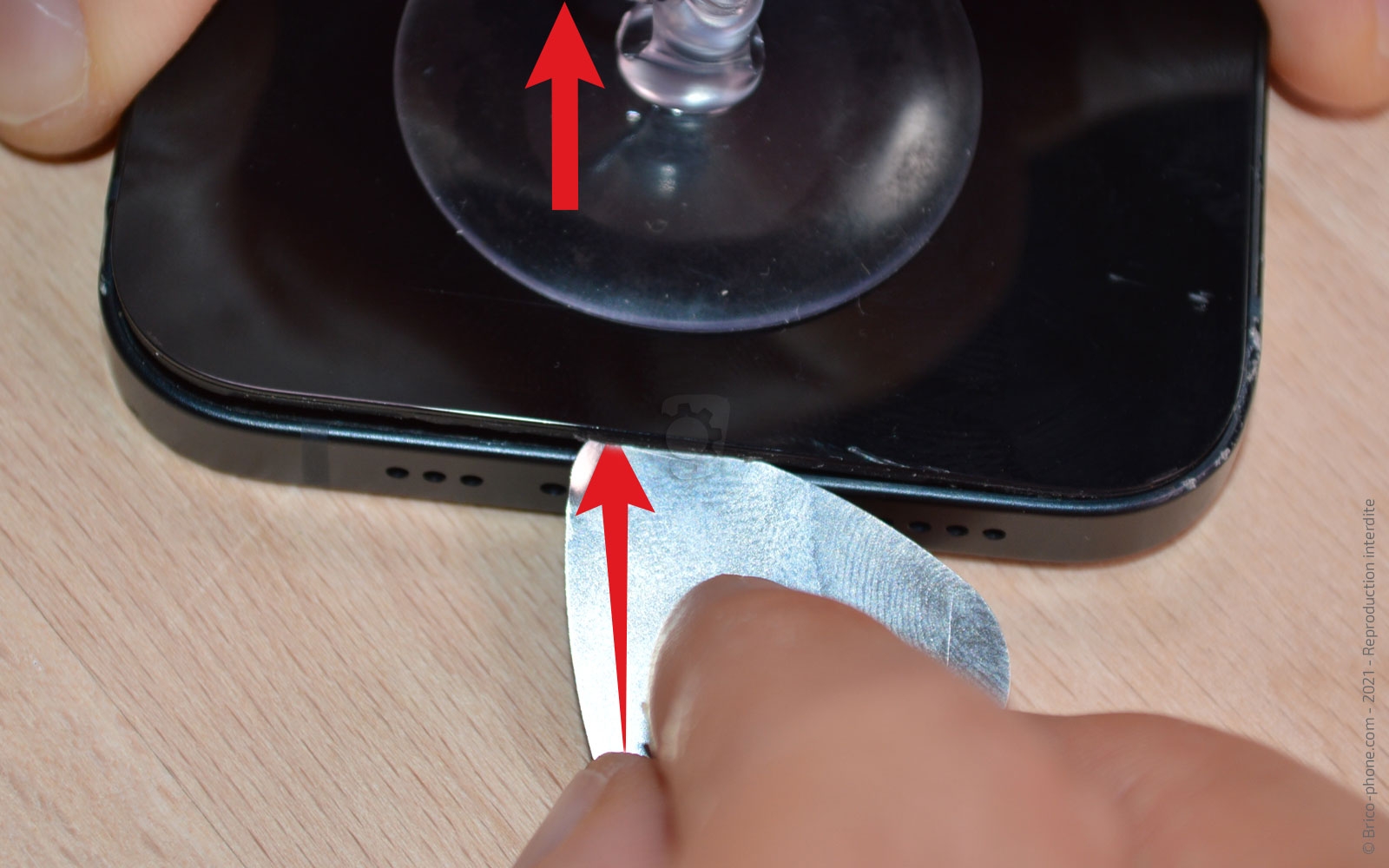

Disposez la ventouse sur le bas de l'écran afin de pouvoir soulever légèrement l'écran.

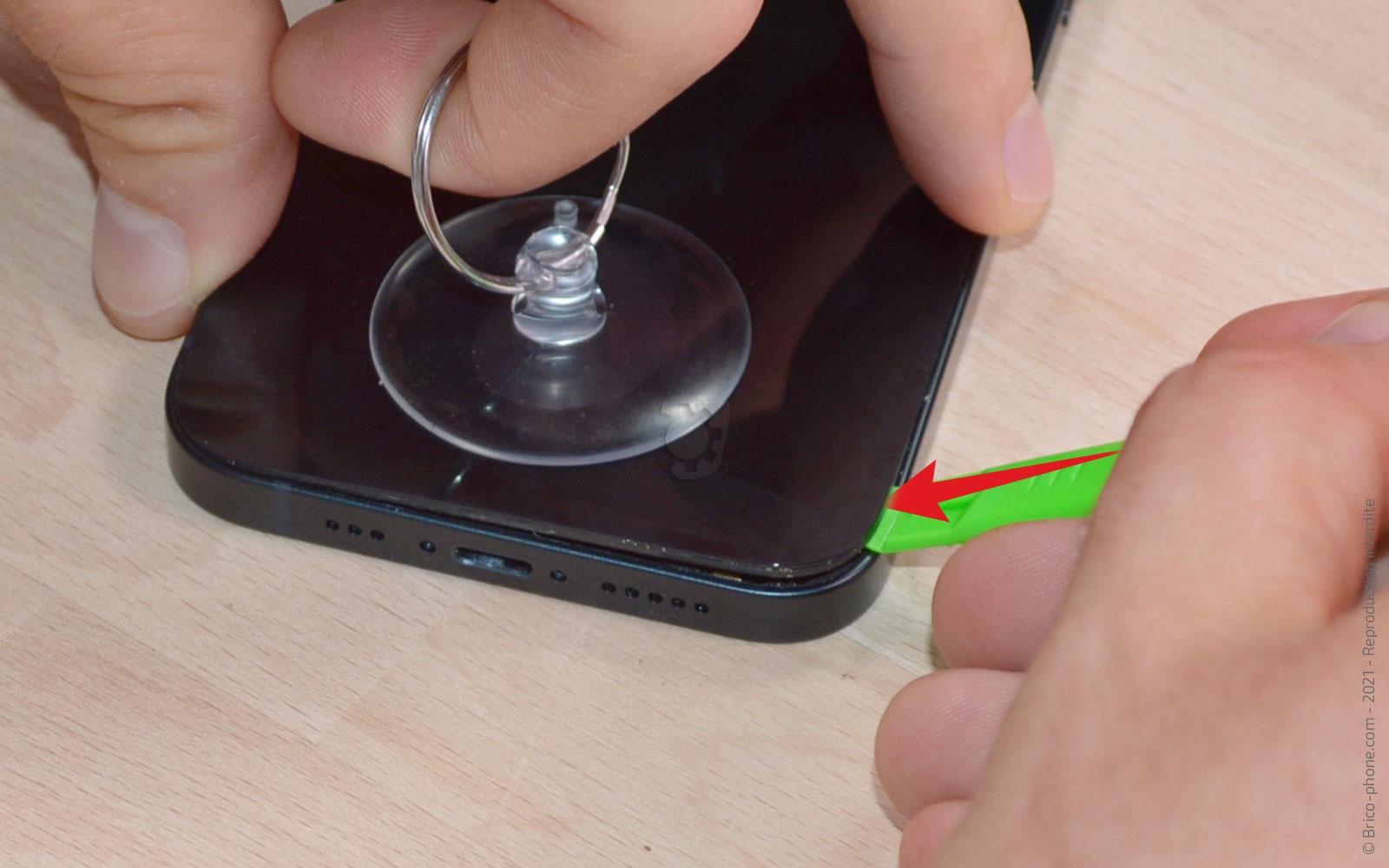

Profitez de l'espace créé pour insérer le médiator en métal troué entre le châssis et l'écran.

Ensuite, remplacez le médiator par la petite spatule verte.

Faites glisser la spatule sur toute la longueur du châssis afin de décoller l'écran.

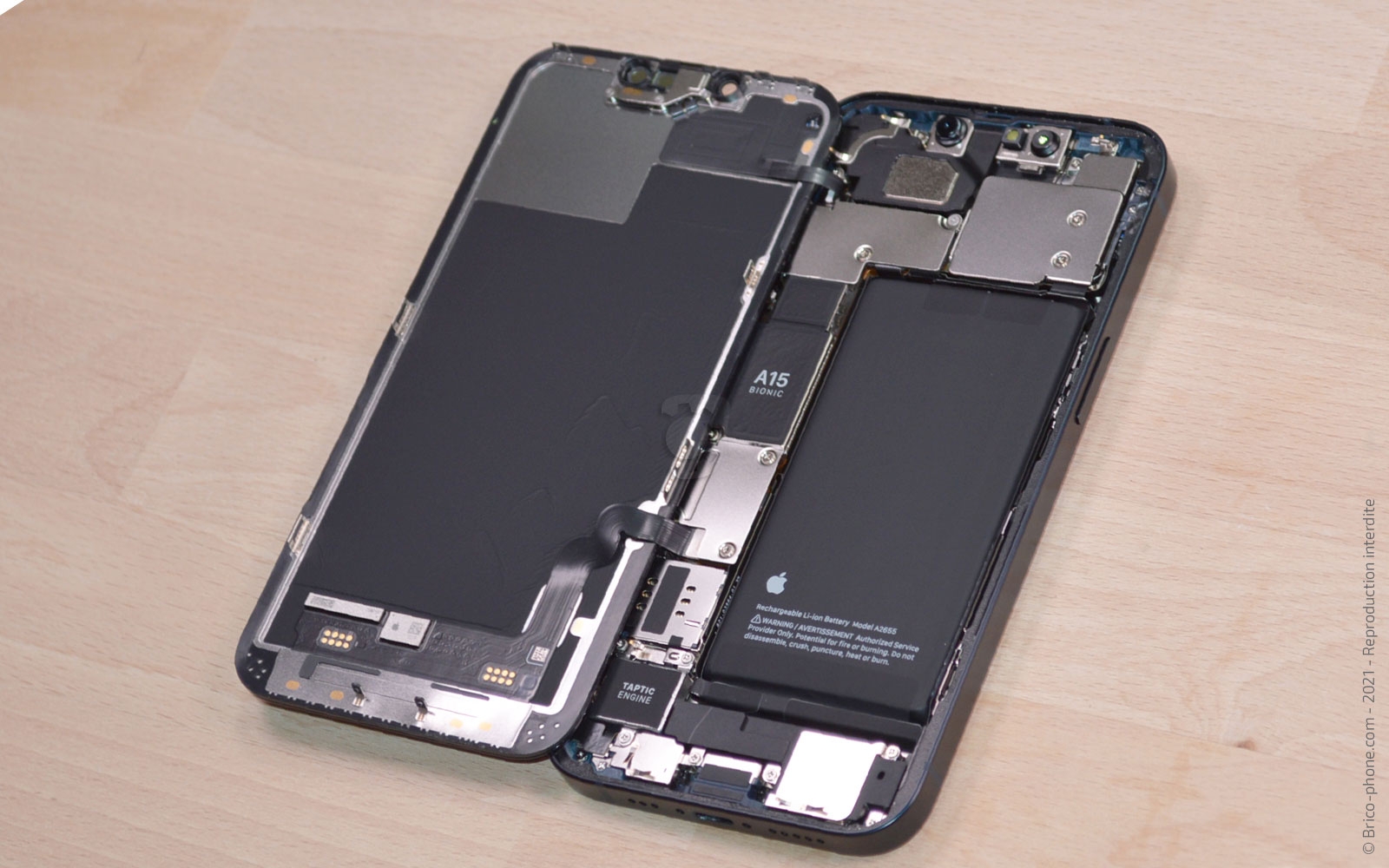

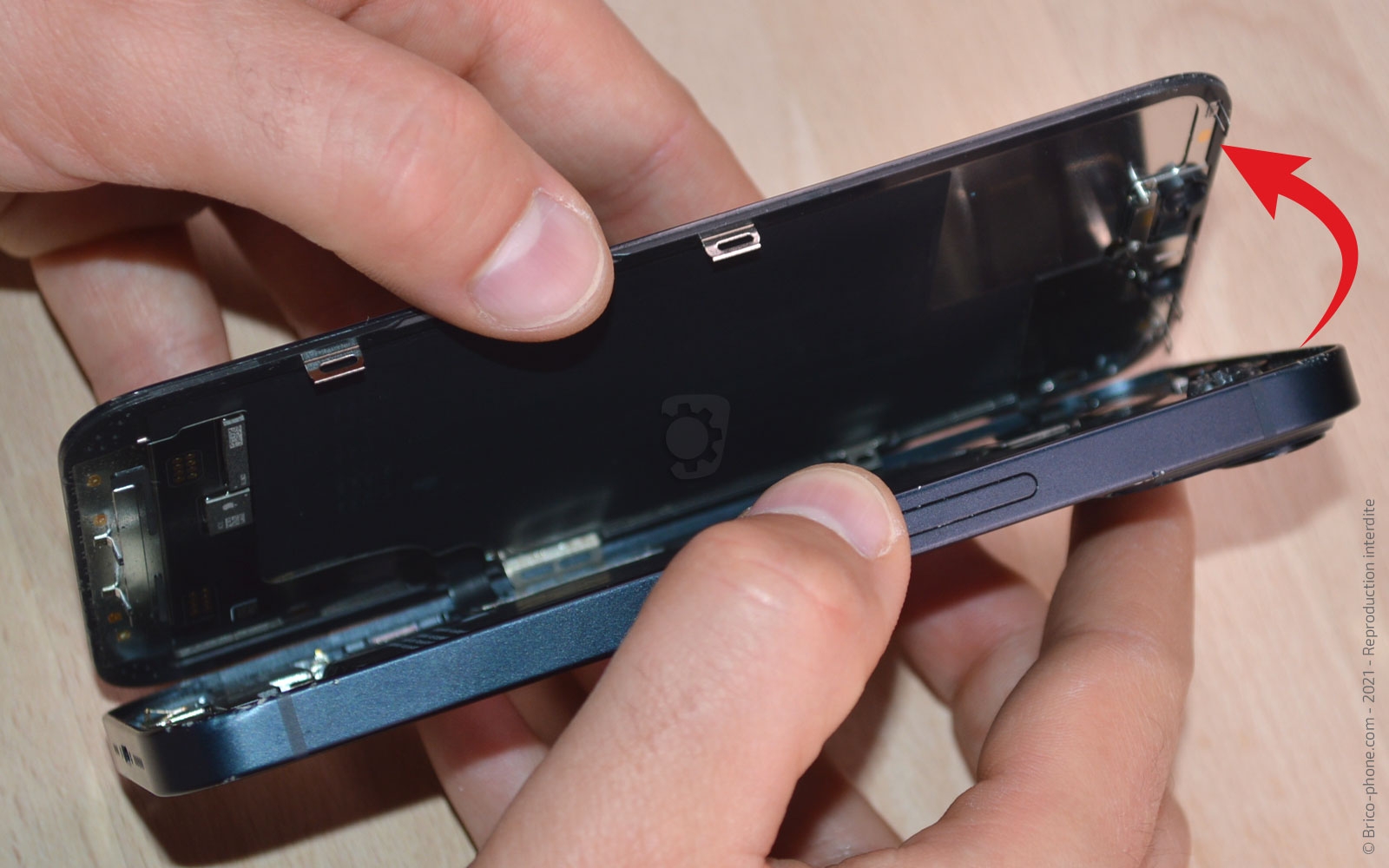

Préférez une ouverture vers la gauche afin de ne pas endommager les nappe de l'écran encore connectées à la carte mère.

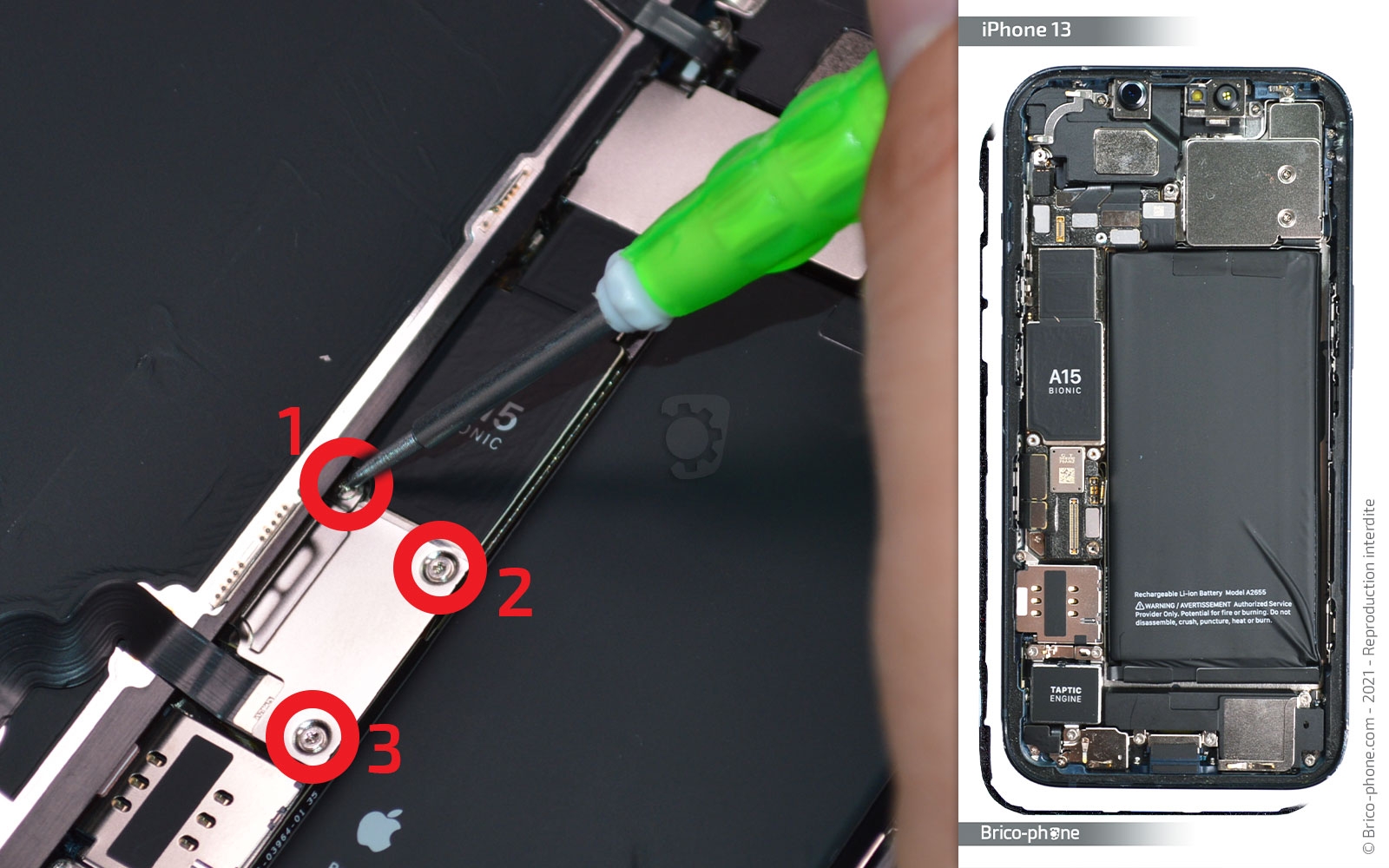

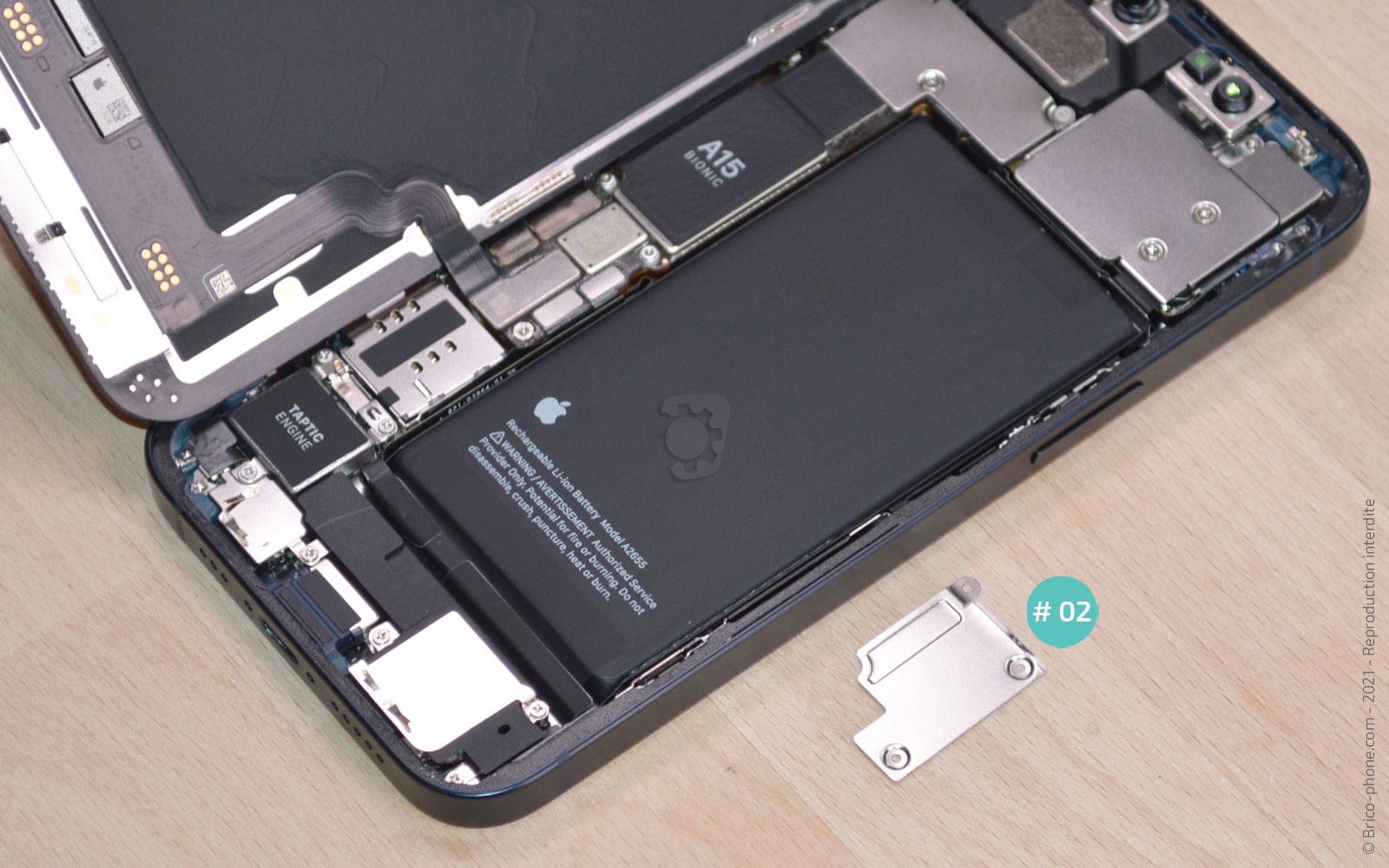

A l'aide du tournevis cruciforme, ôtez les trois vis nommées B de la plaquette de protection.

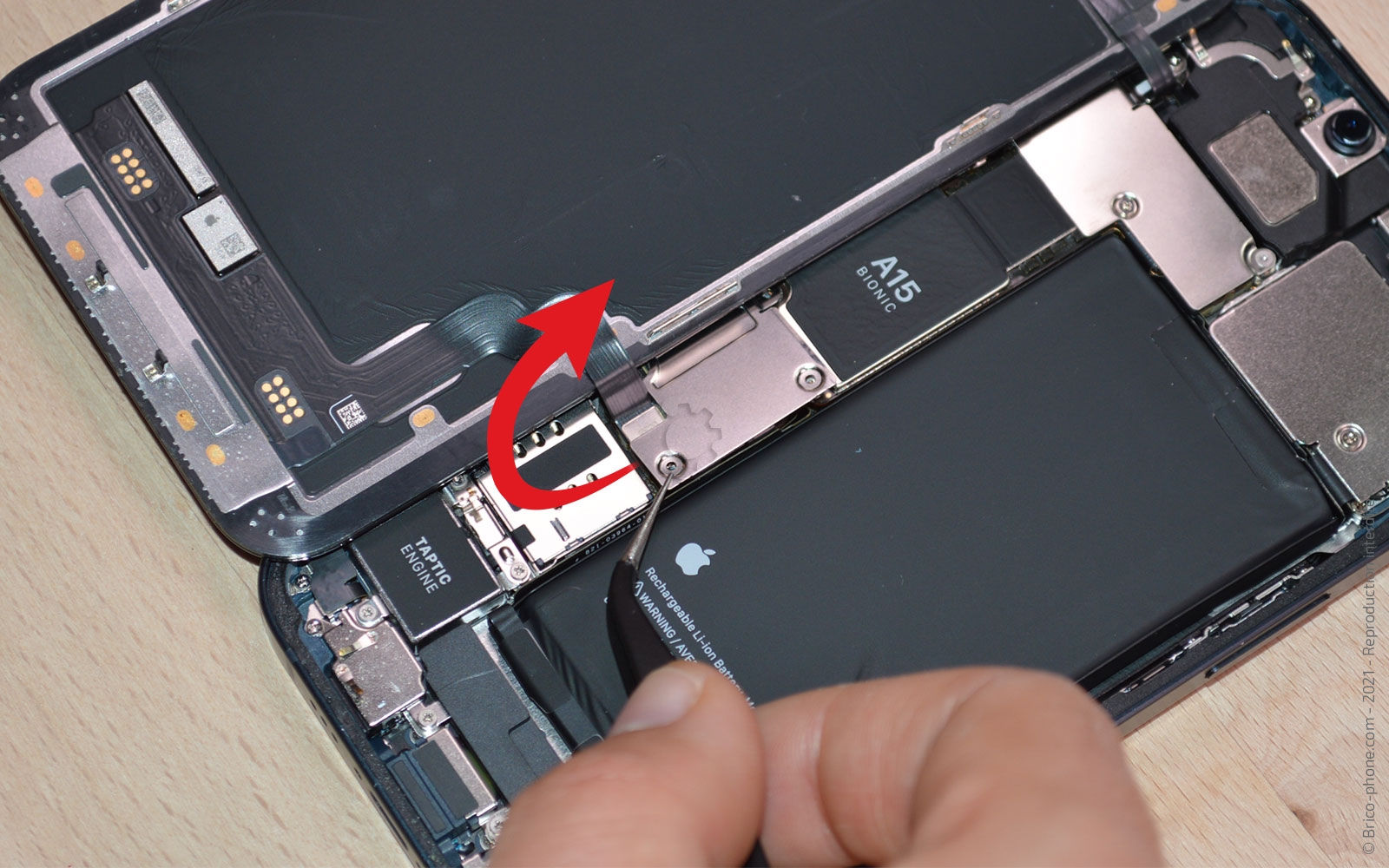

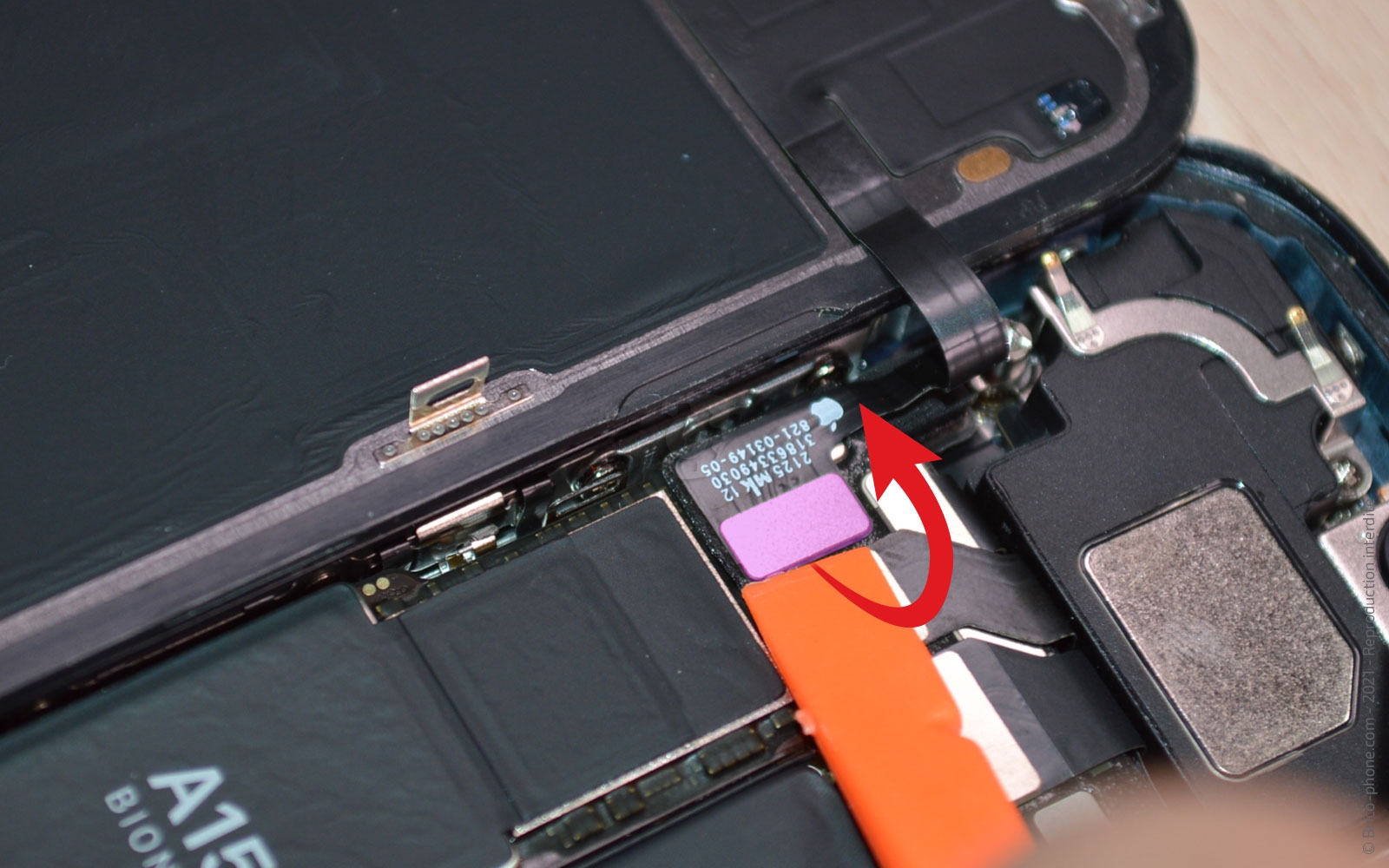

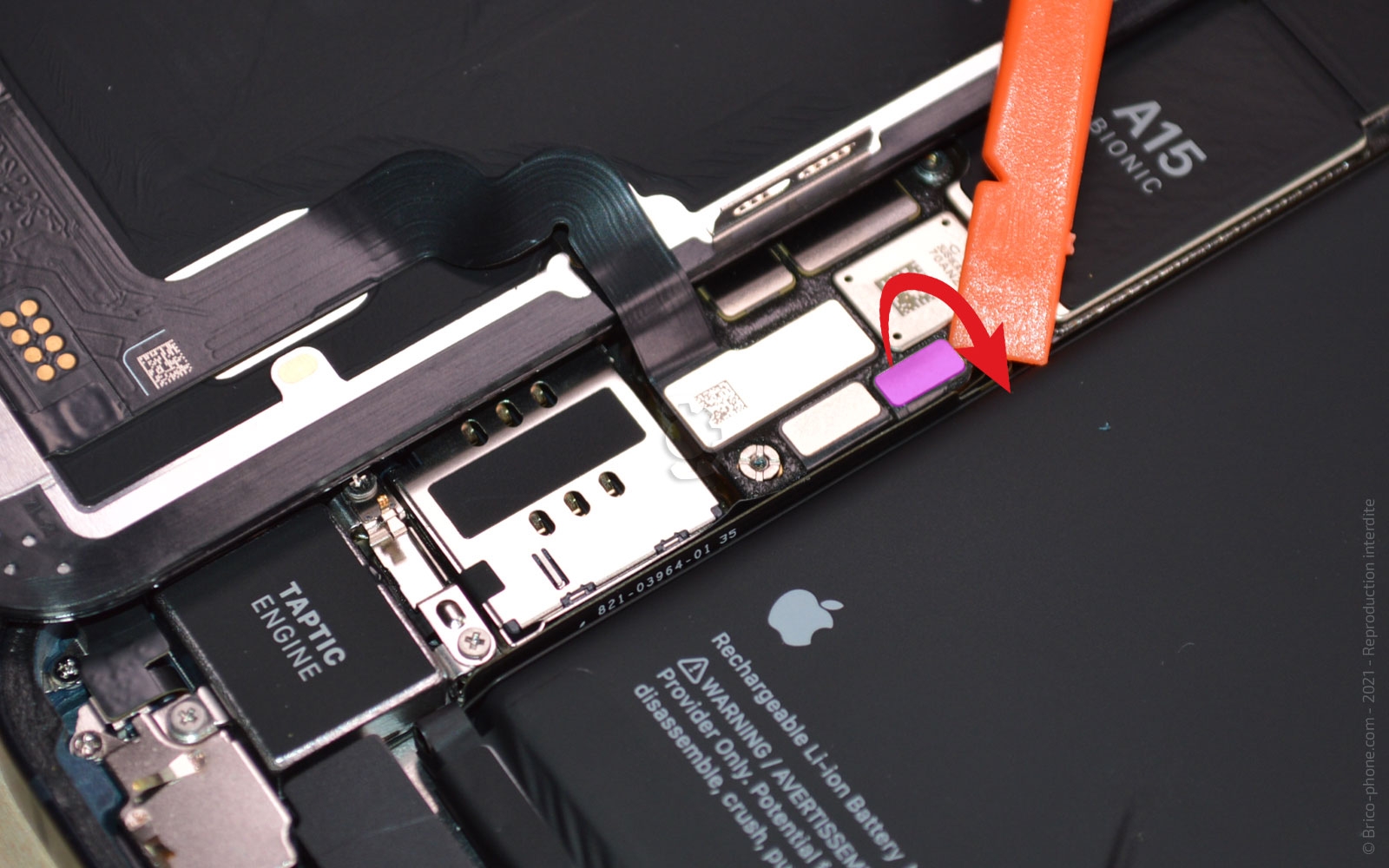

Sortez cette dernière à l'aide de la pincette en métal afin de pouvoir déconnecter la nappe de la batterie avec le spudger.

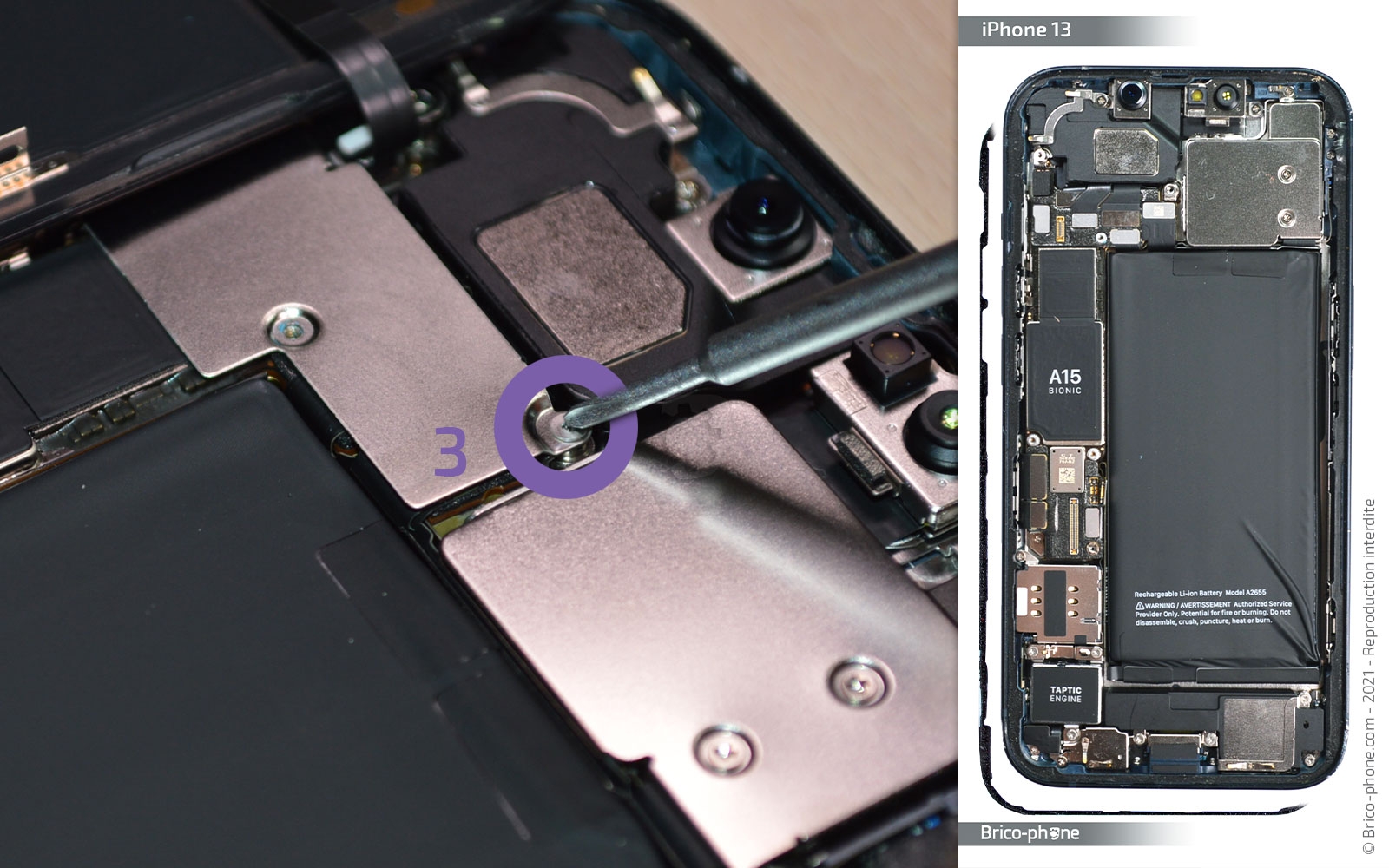

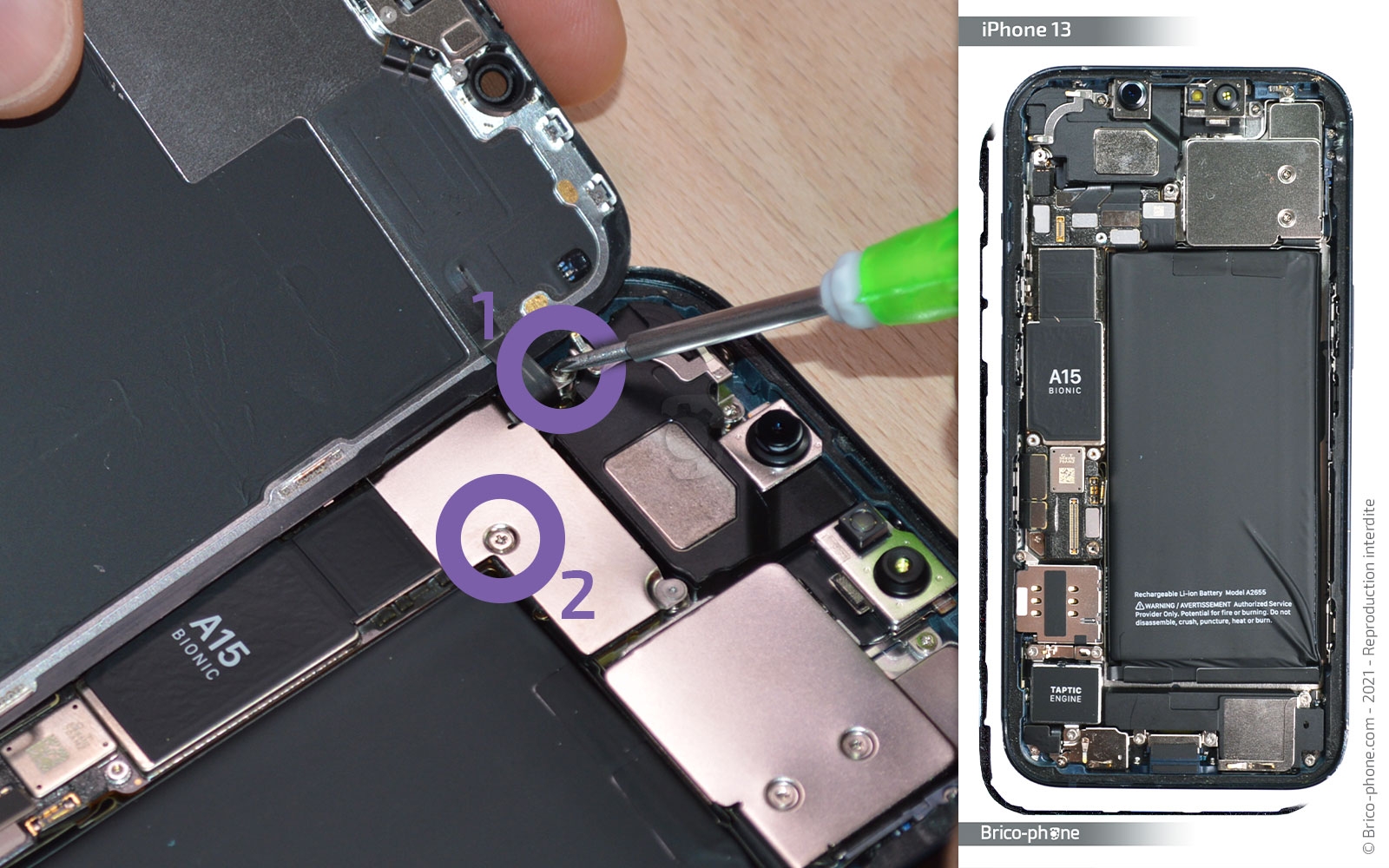

Sur la partie supérieure, retirez les vis C1 et C2 avec le tournevis cruciforme puis la vis C3 avec le triwing.

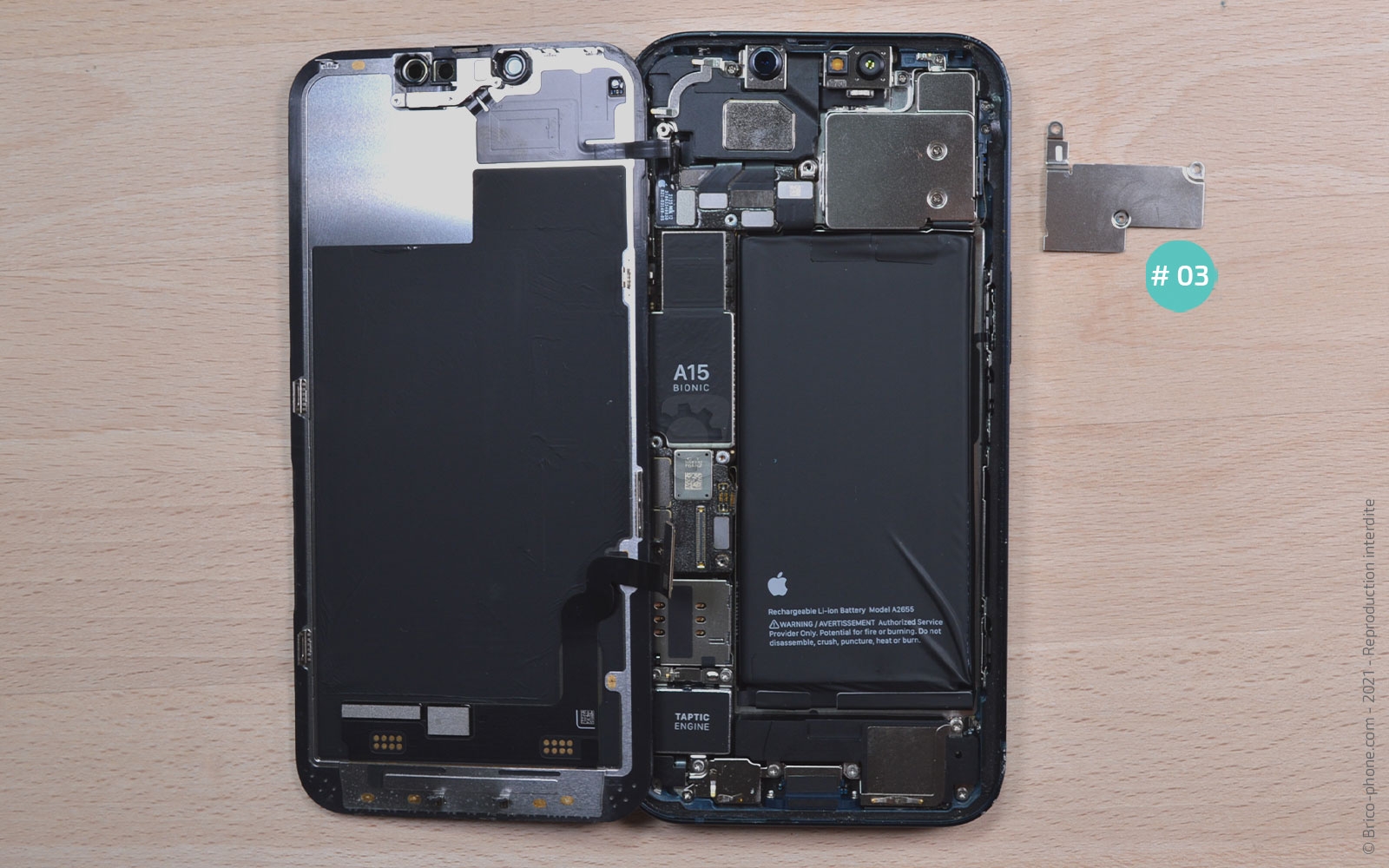

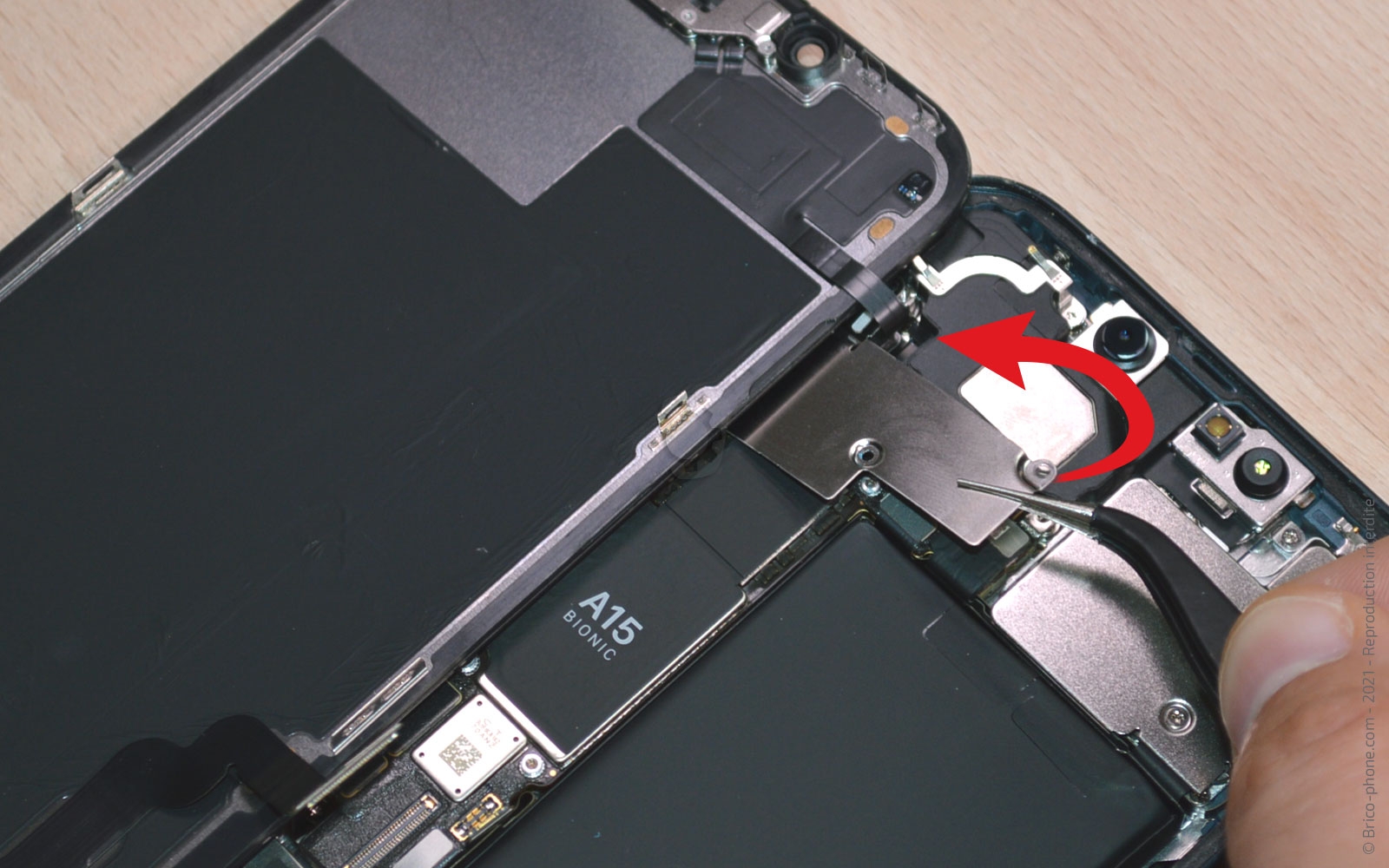

Retirez ensuite la plaquette #03.

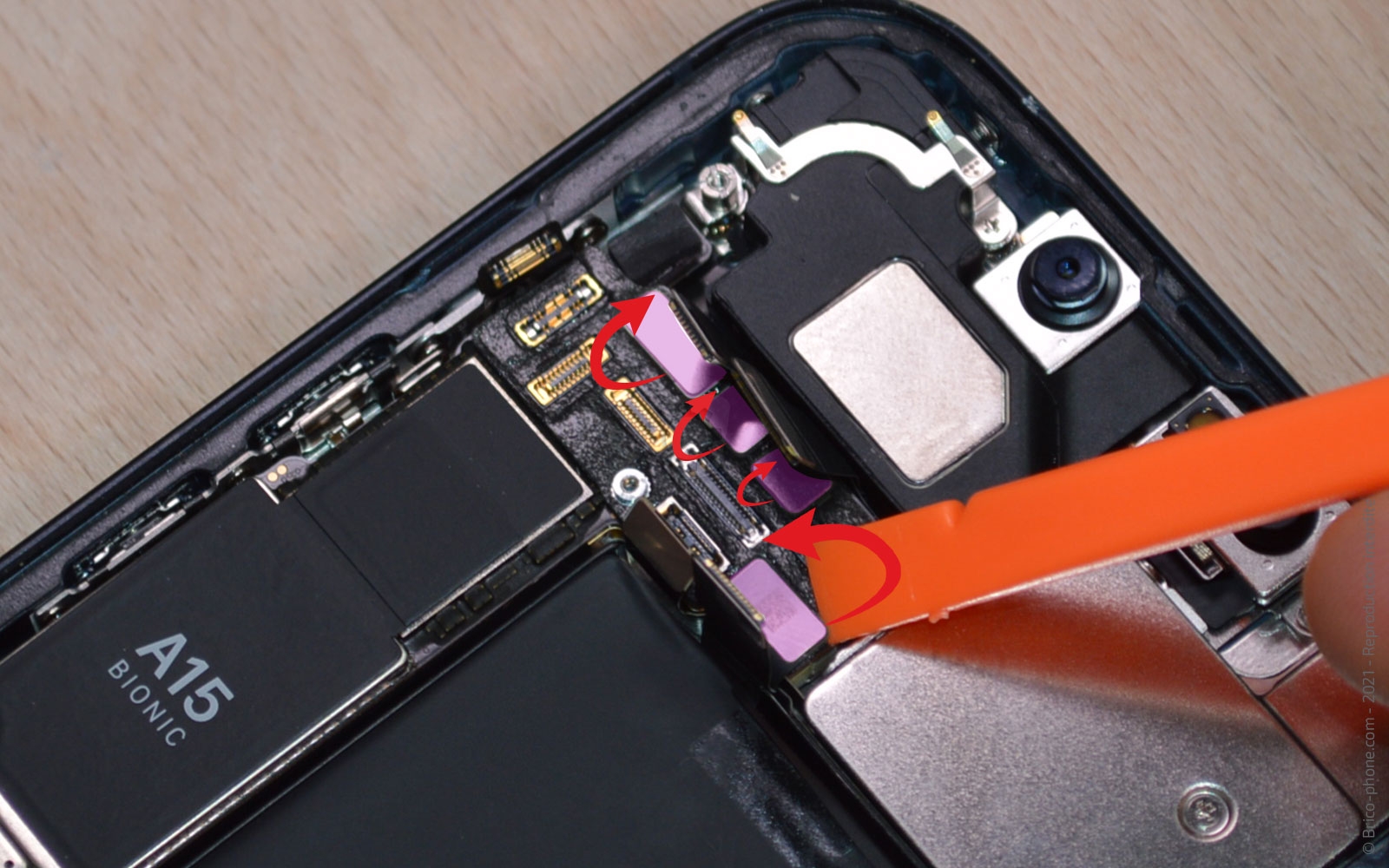

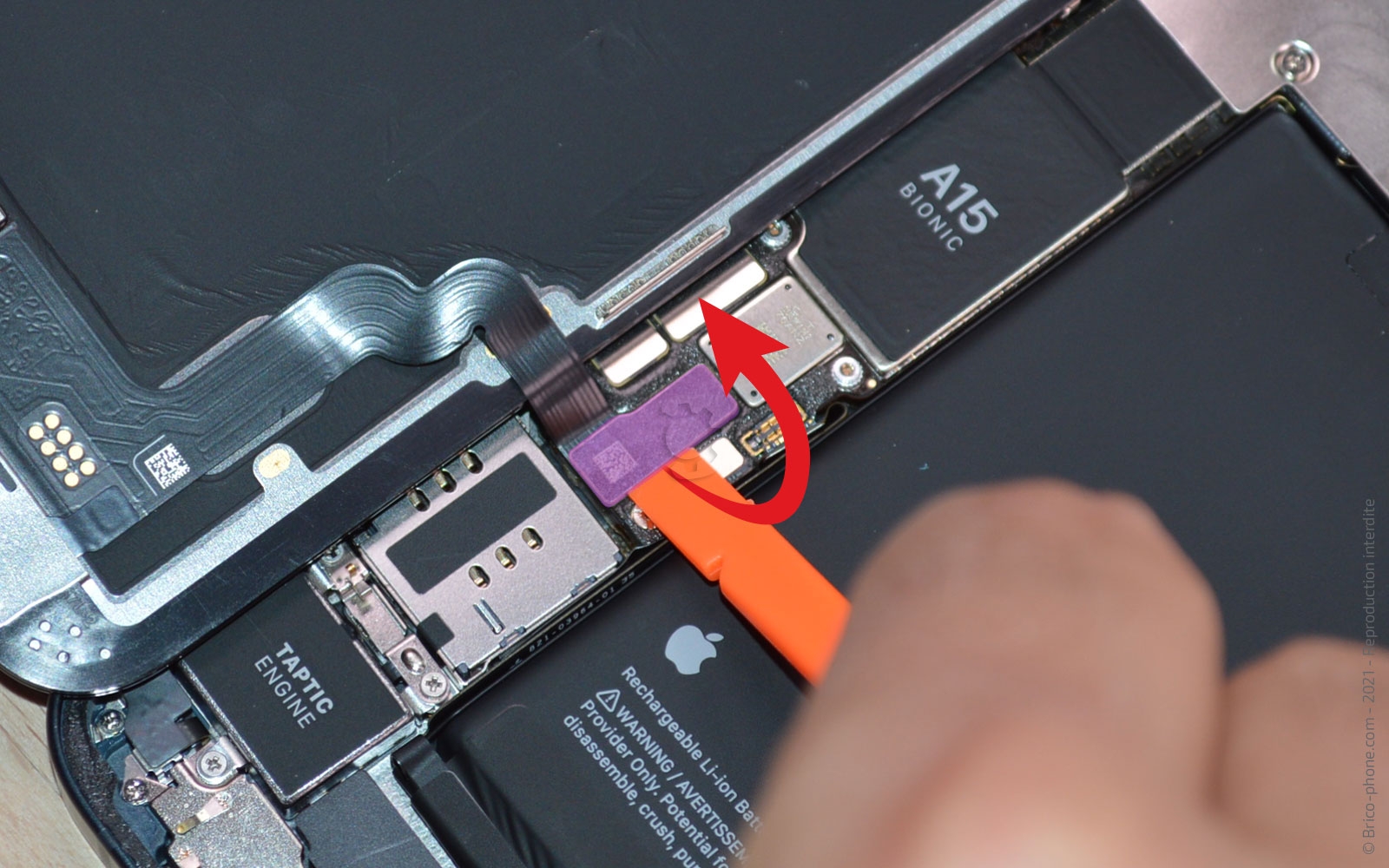

En vous aidant du levier en nylon, débranchez la nappe de l'écran ainsi que celle du module capteurs / micro.

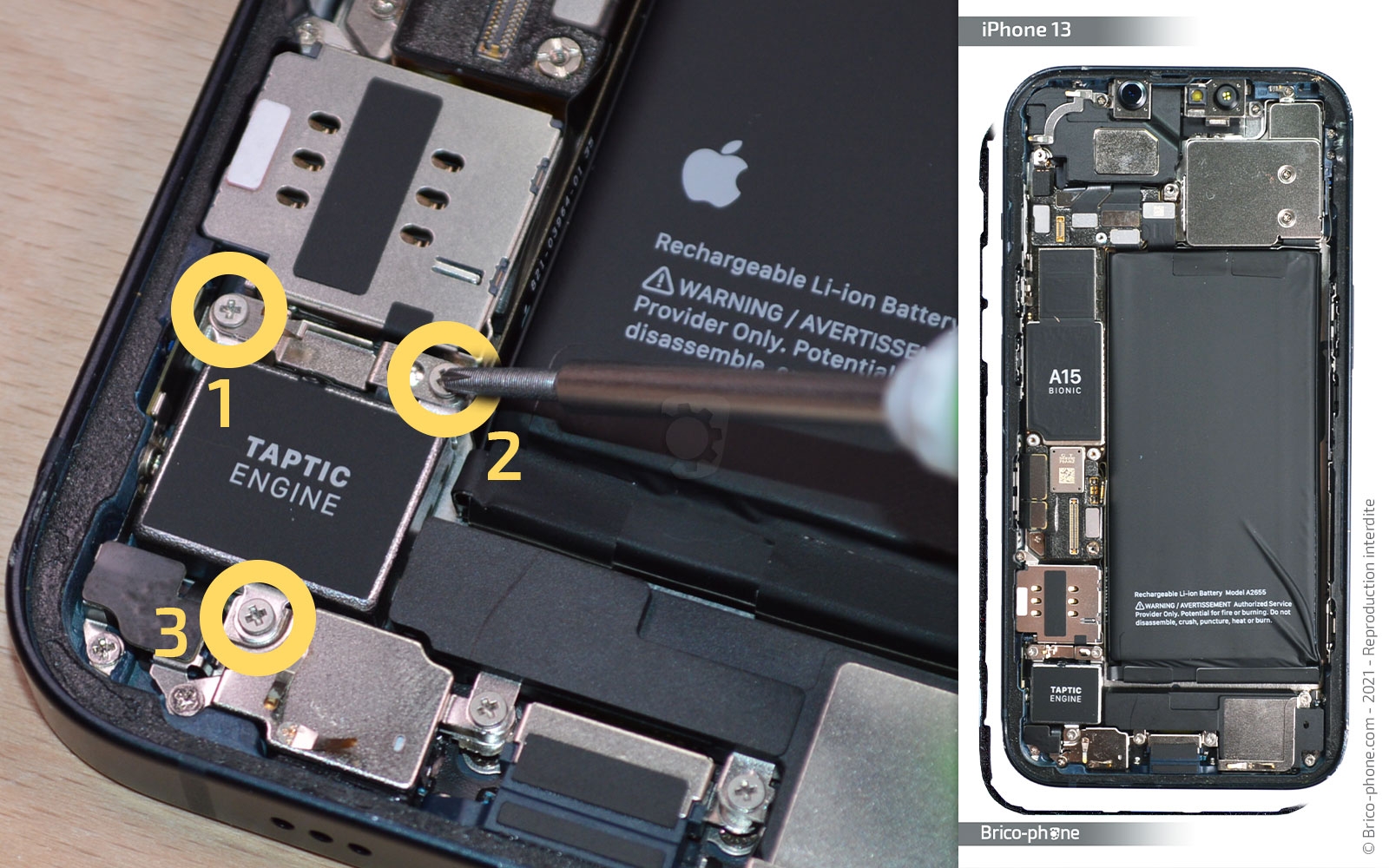

Ôtez les 3 vis cruciformes du vibreur puis récupérez la petite plaquette métallique #10.

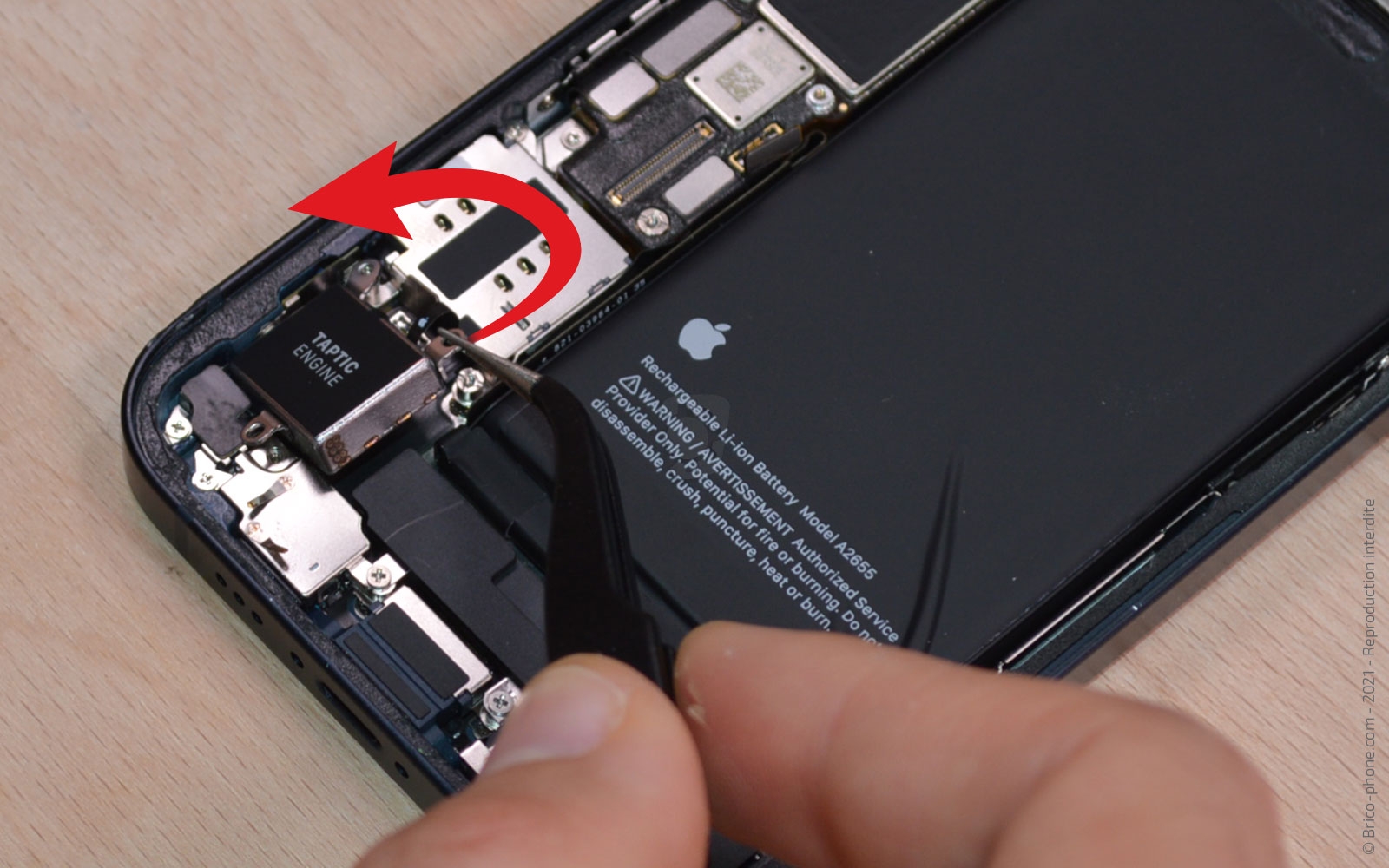

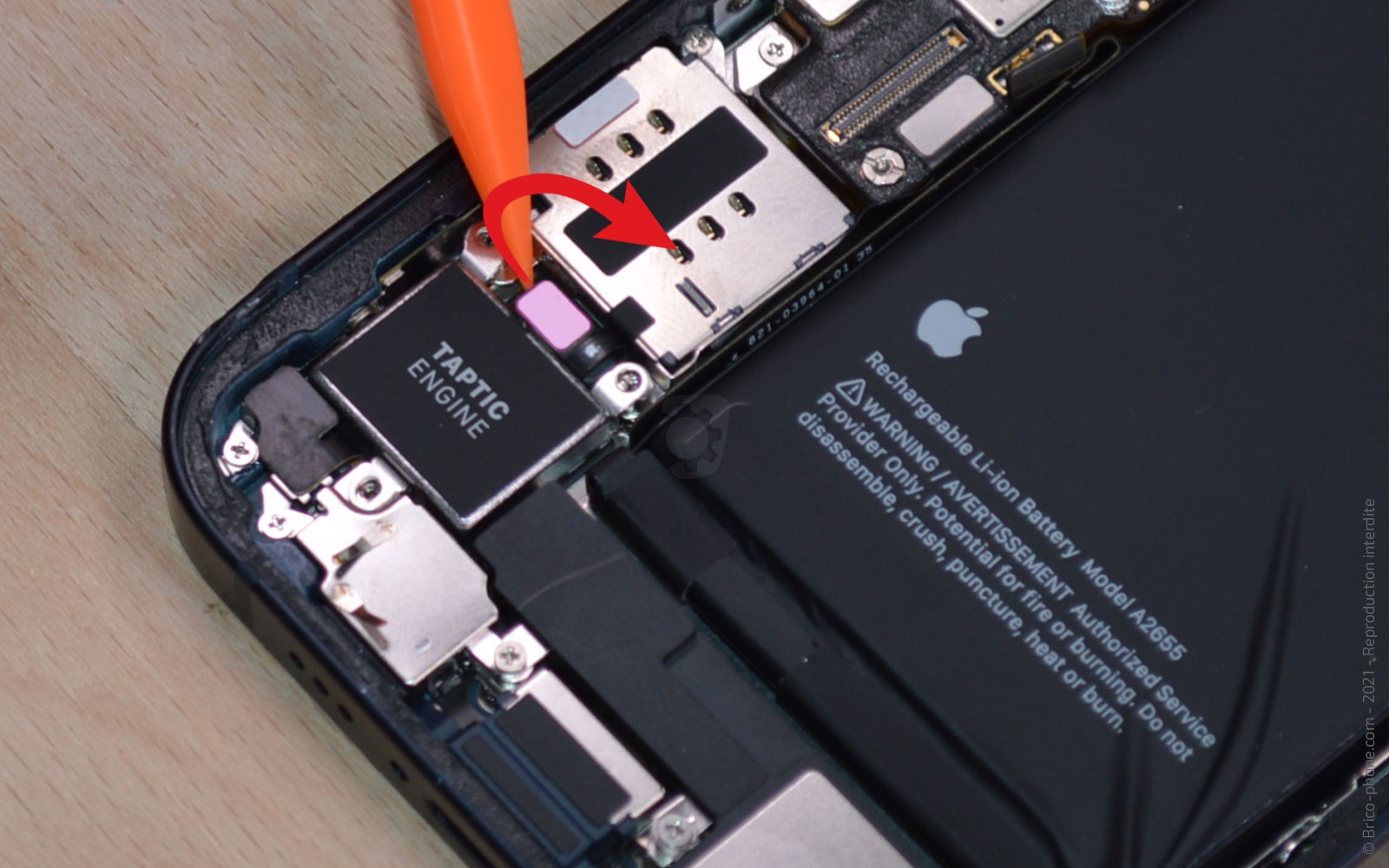

Déconnectez la nappe du composant avant de le sortir du téléphone.

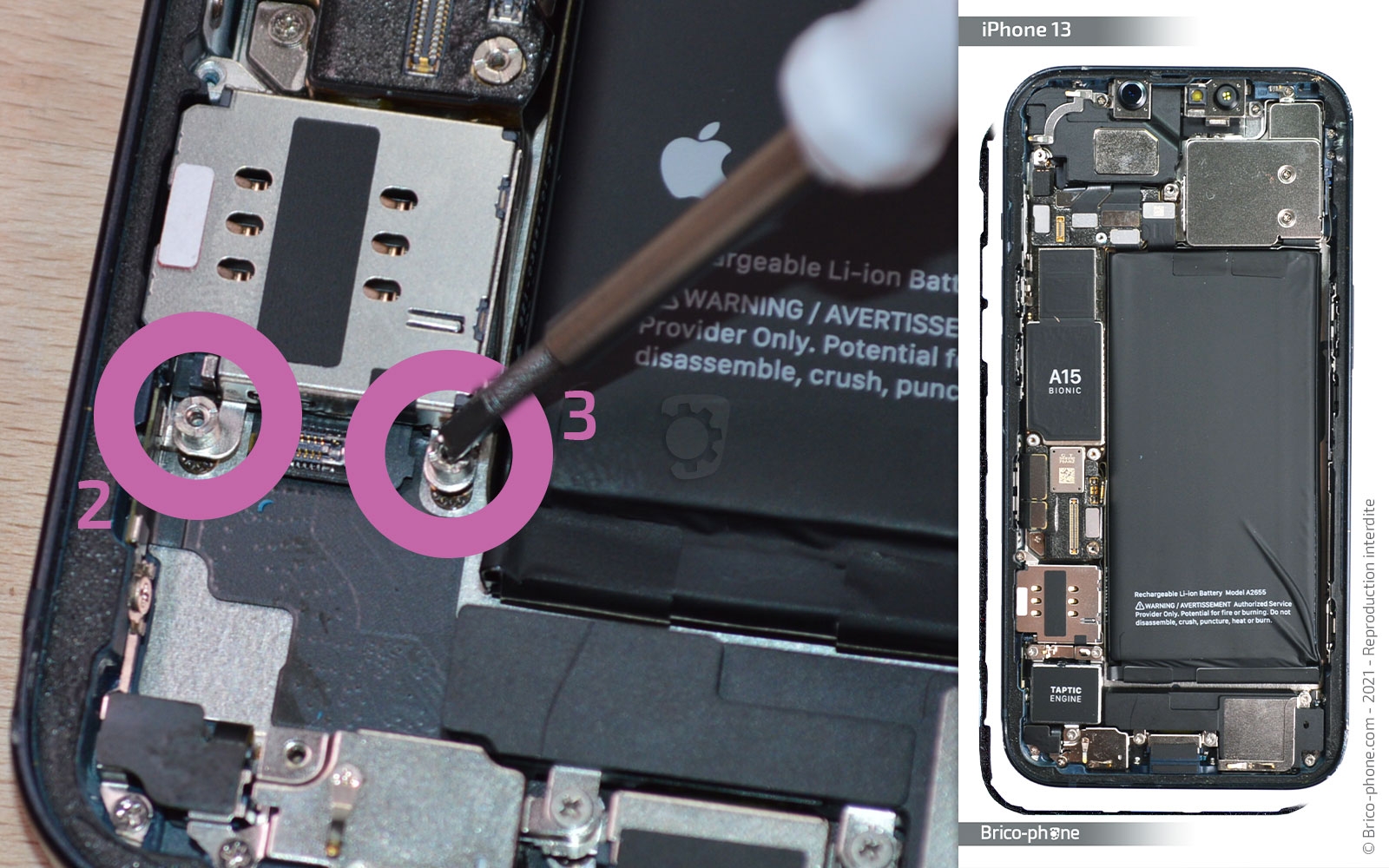

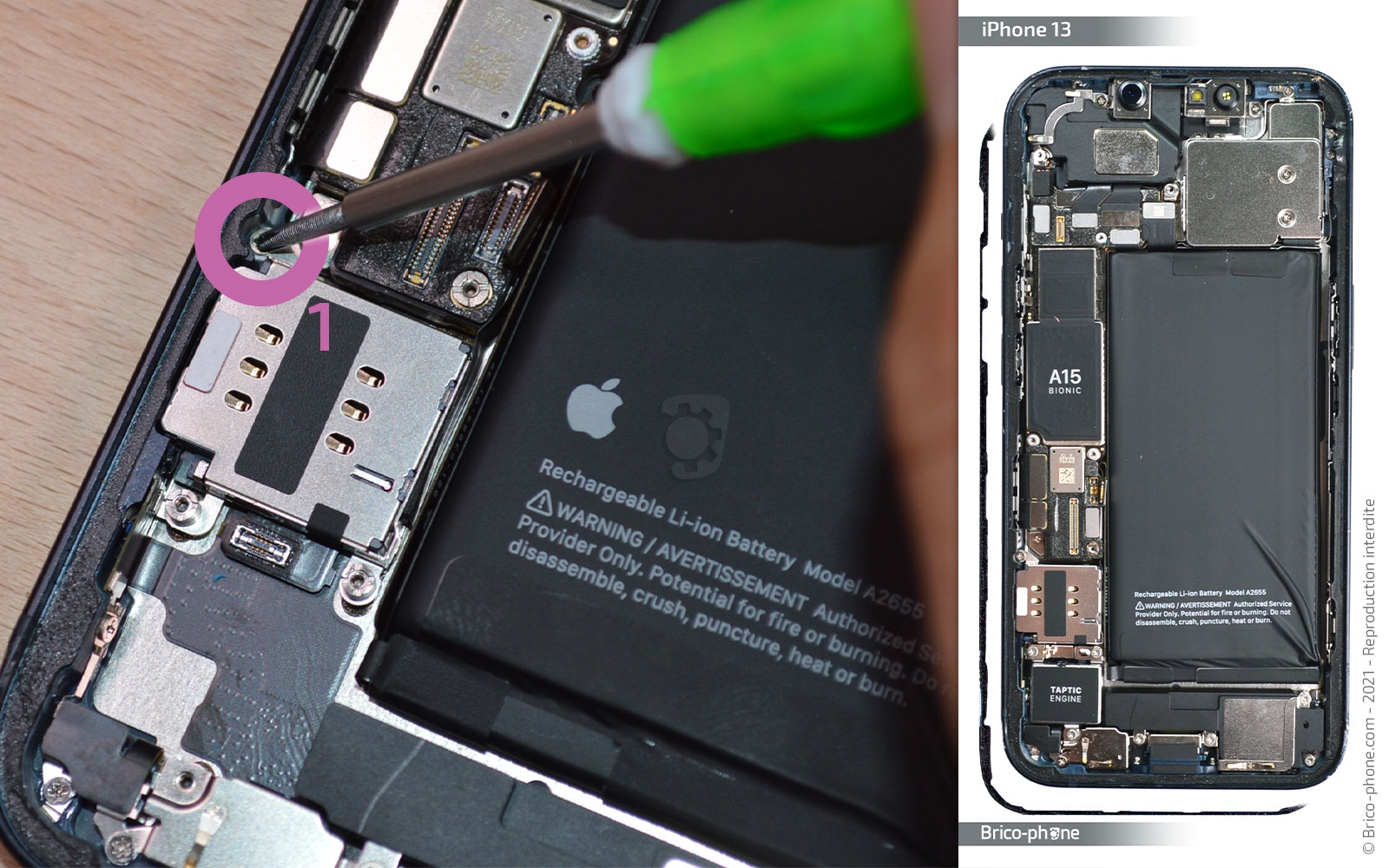

Avec le même tournevis que pour l'étape précédente, retirez la vis H1 ensuite attaquez-vous aux deux vis plates.

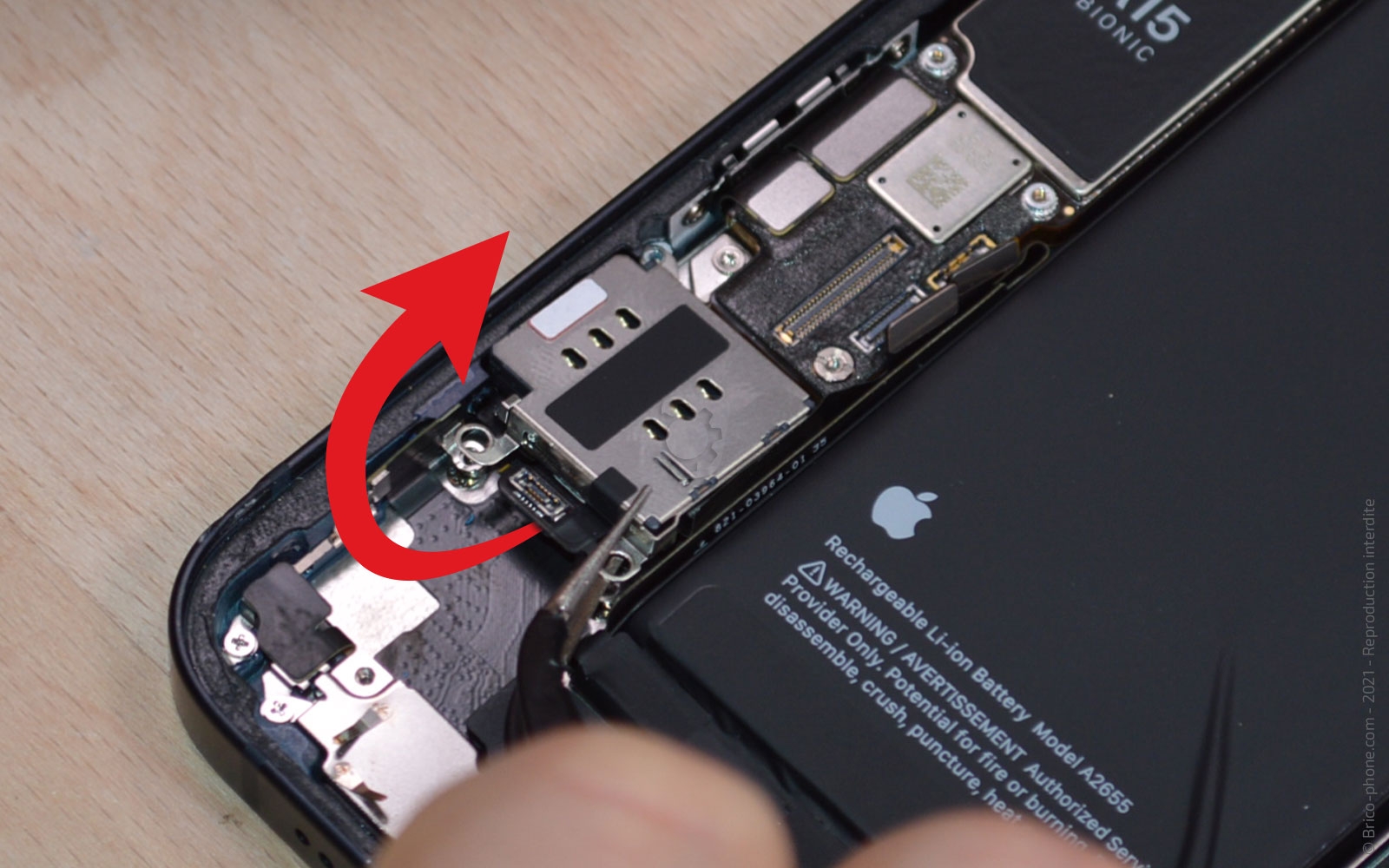

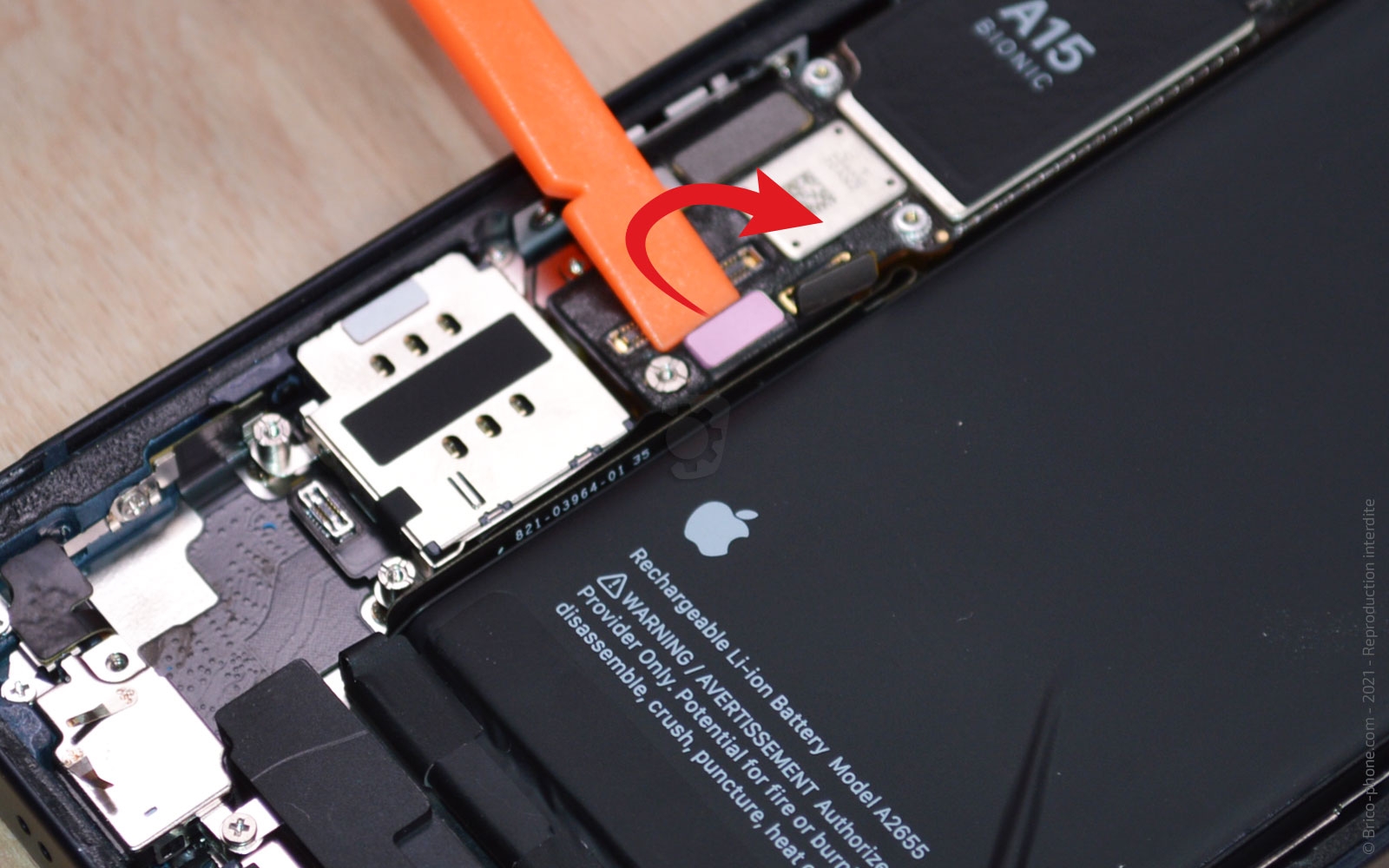

Déconnectez la nappe du lecteur et poussez le loquet du tiroir Sim afin de pouvoir le sortir du téléphone.

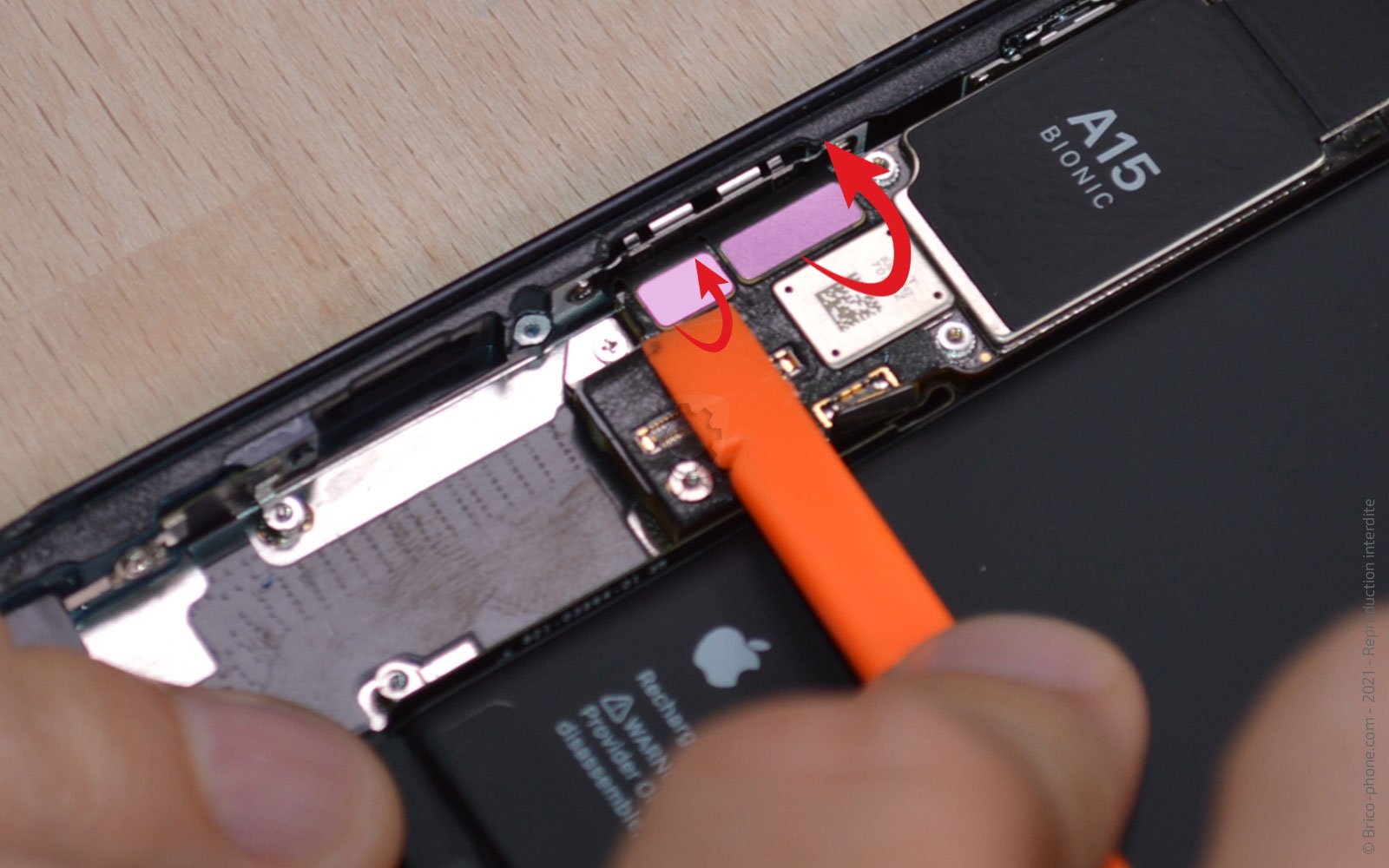

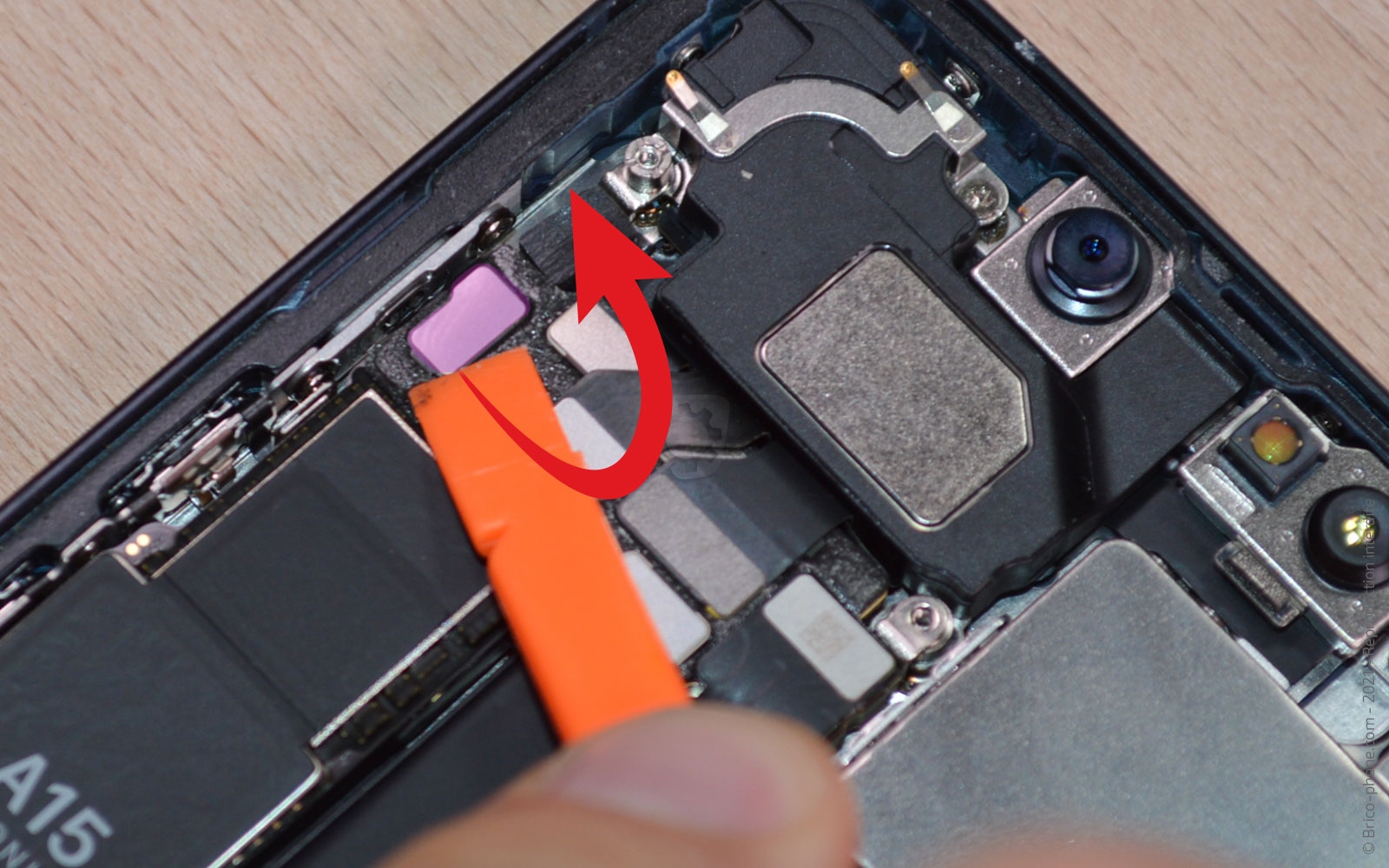

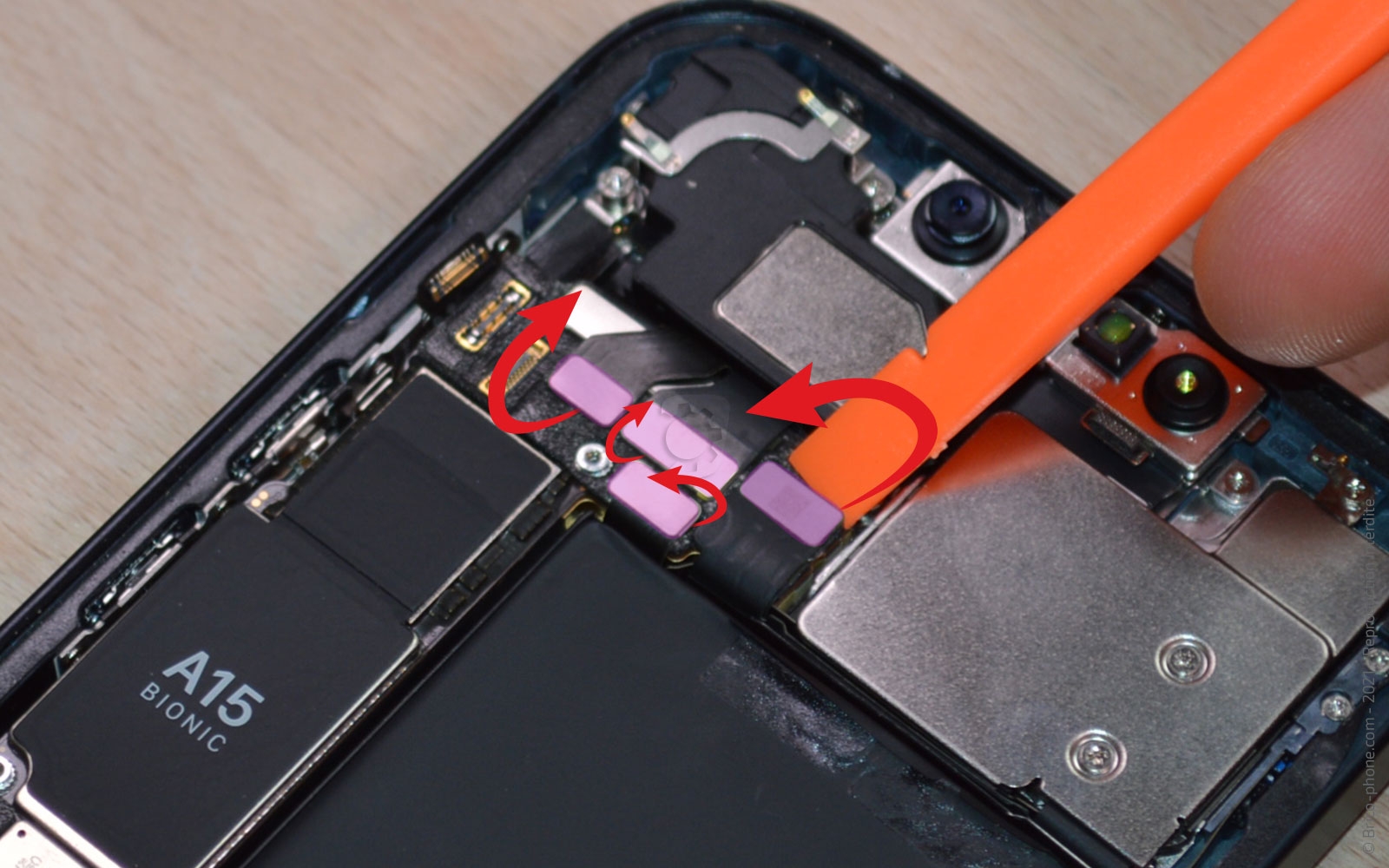

Toujours à l'aide du levier, débranchez l'ensemble des nappes encore connectées sur la carte mère.

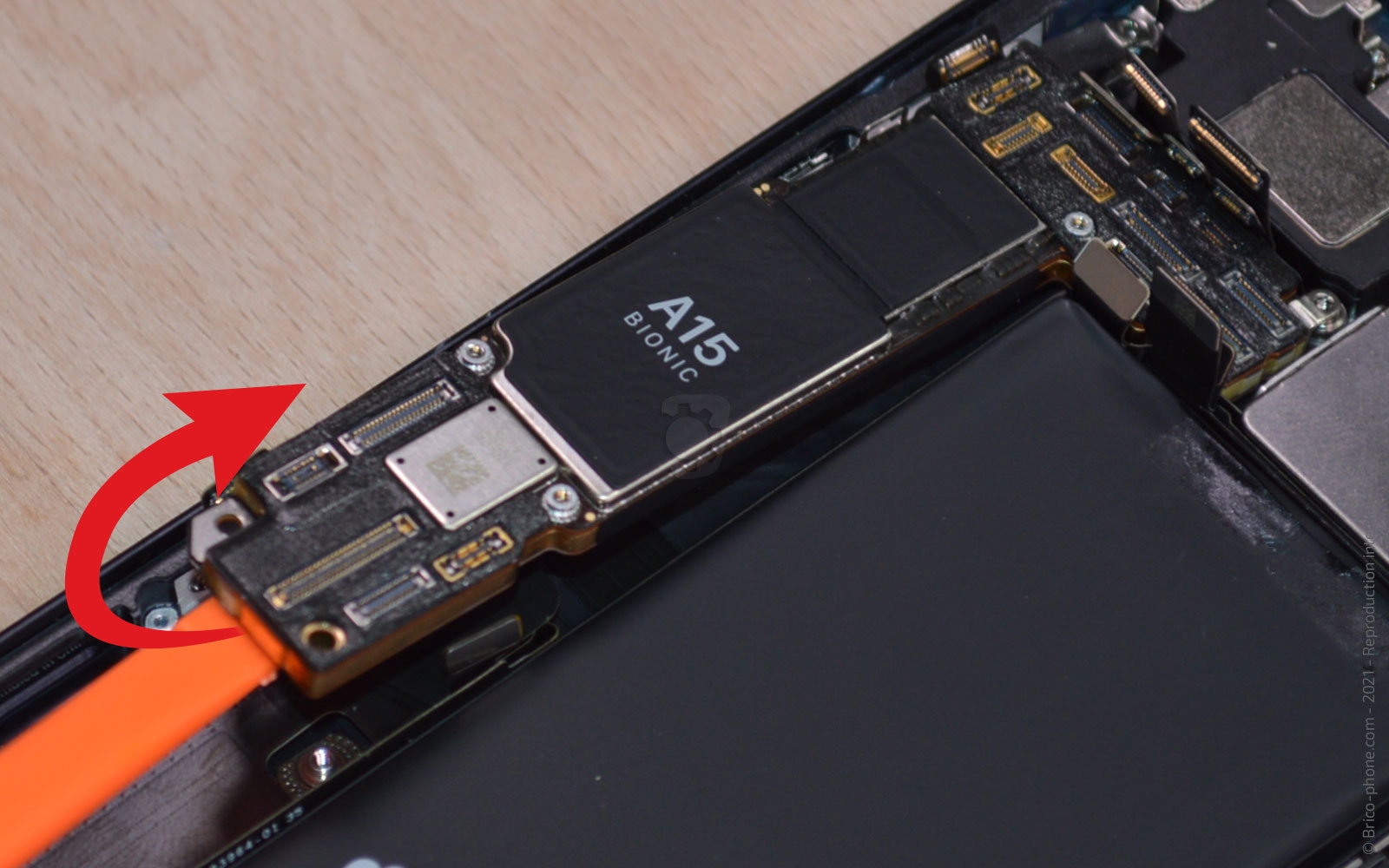

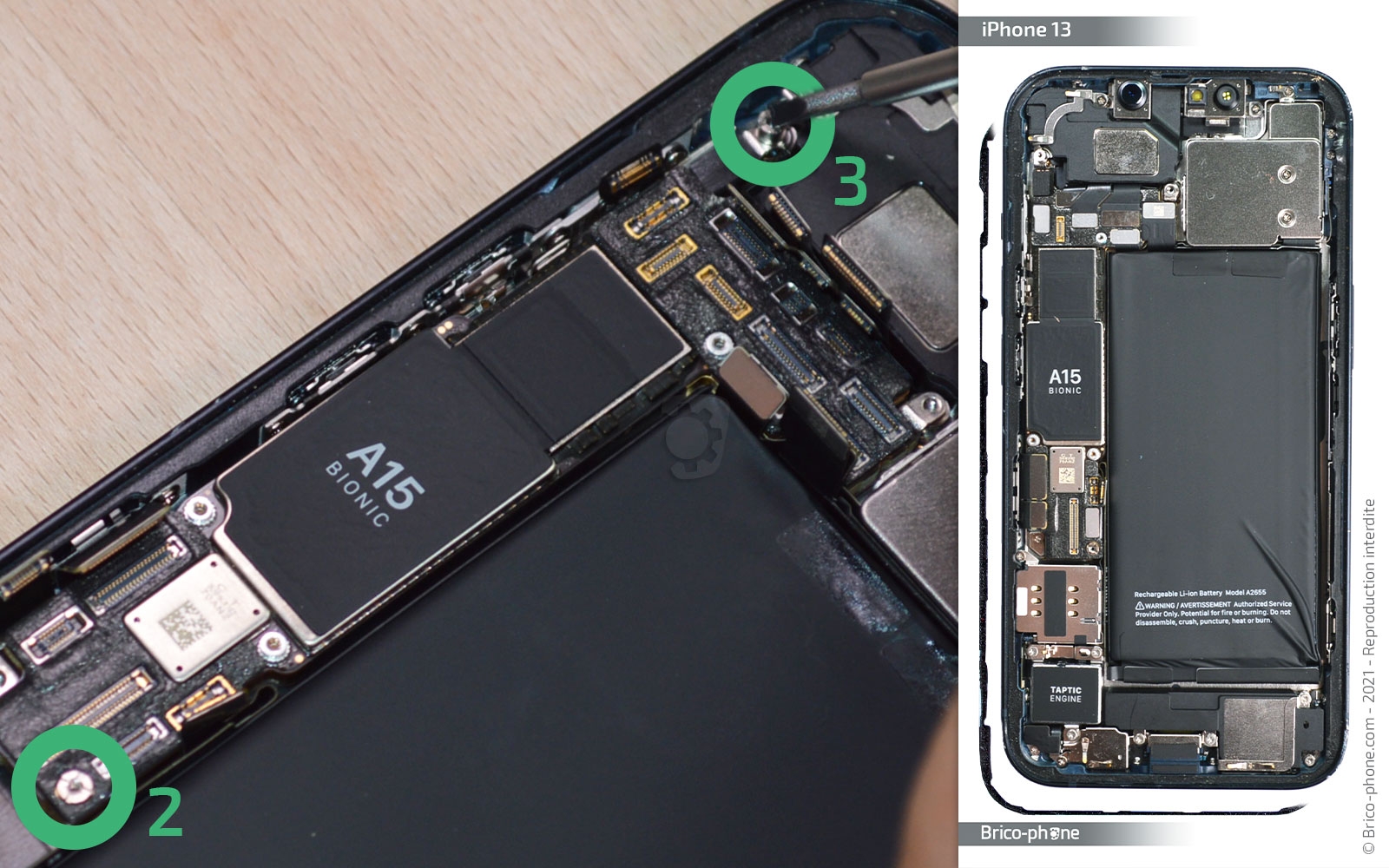

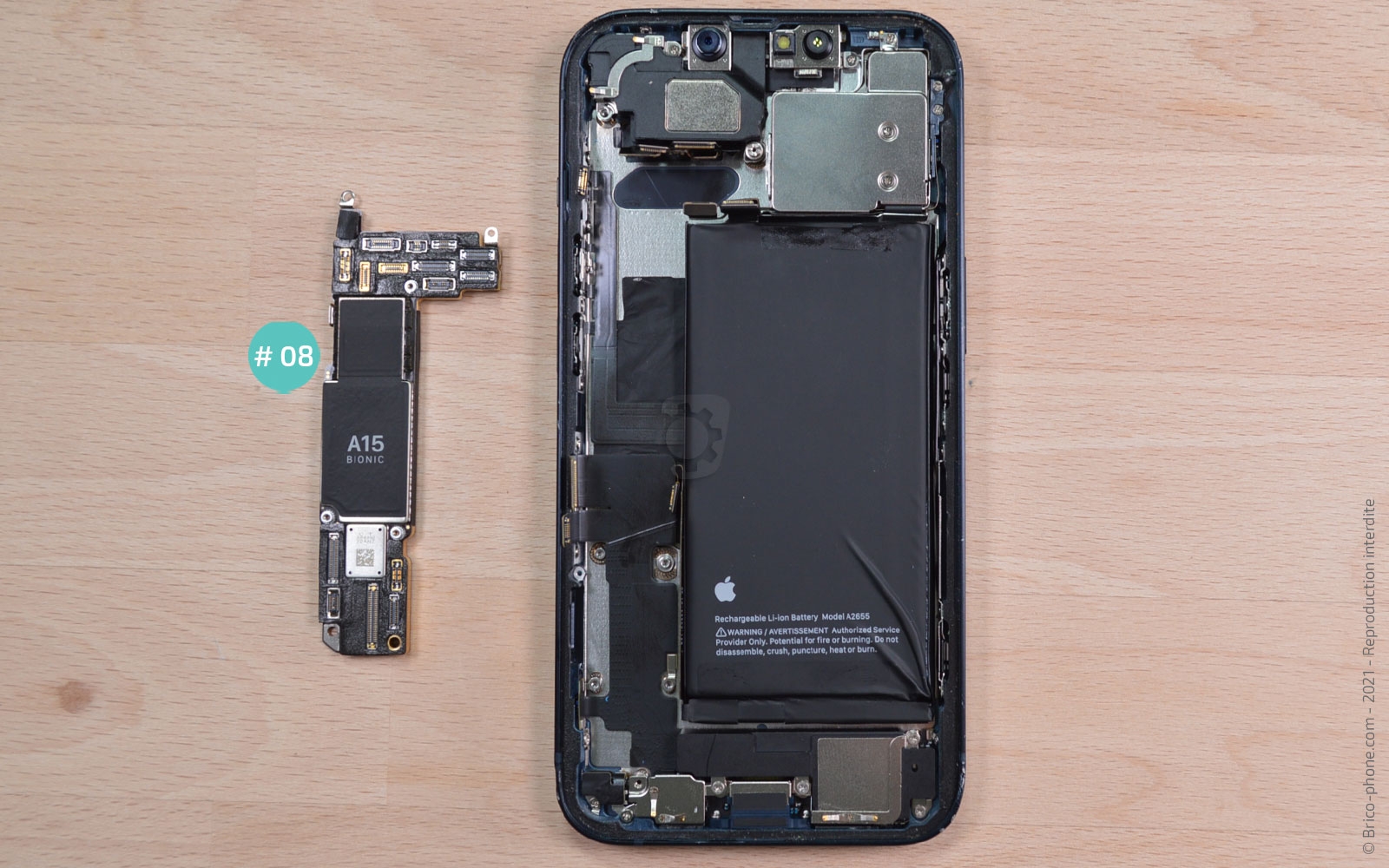

Ôtez la vis cruciforme puis les deux vis plates afin de pouvoir sortir la carte mère du châssis.

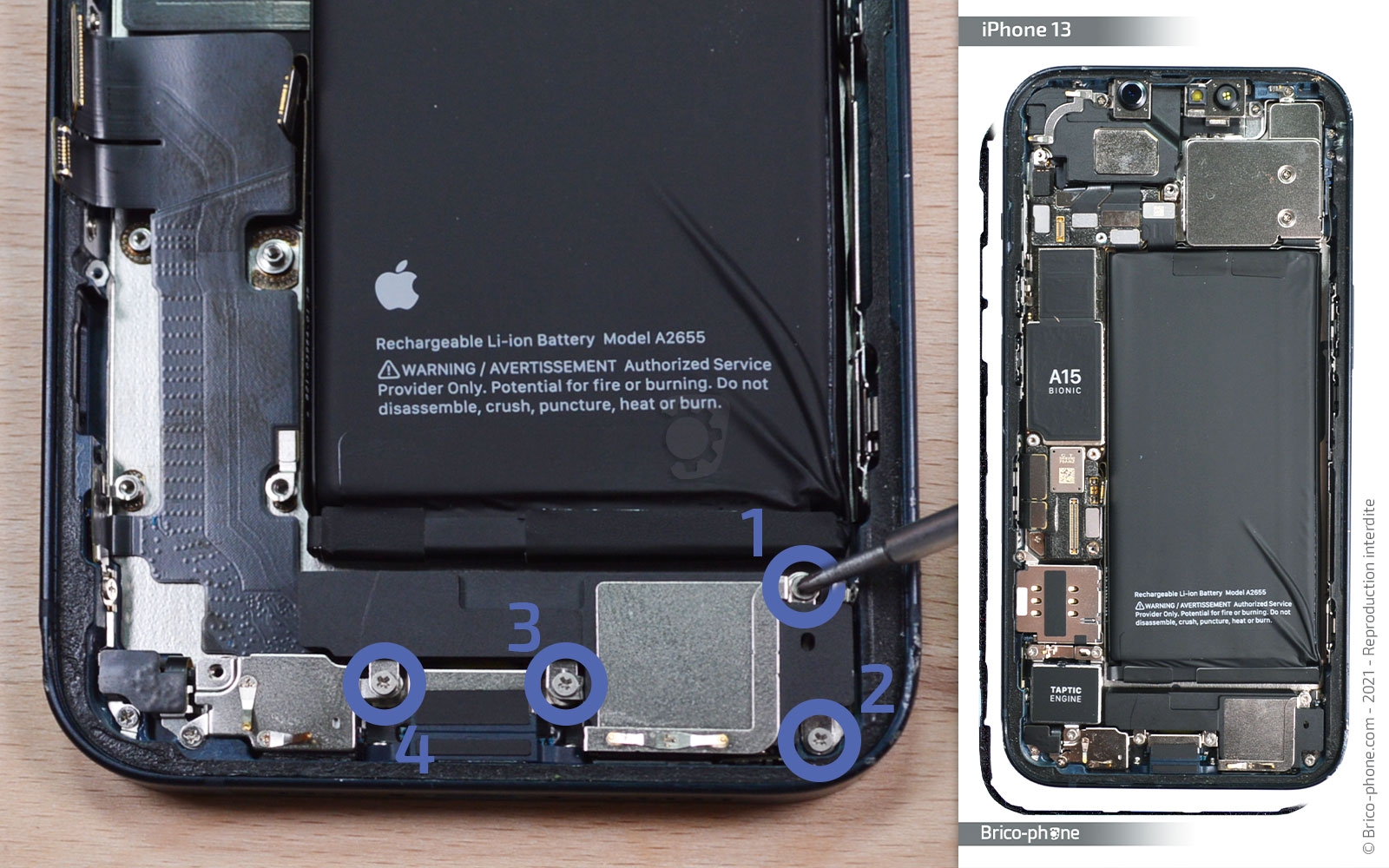

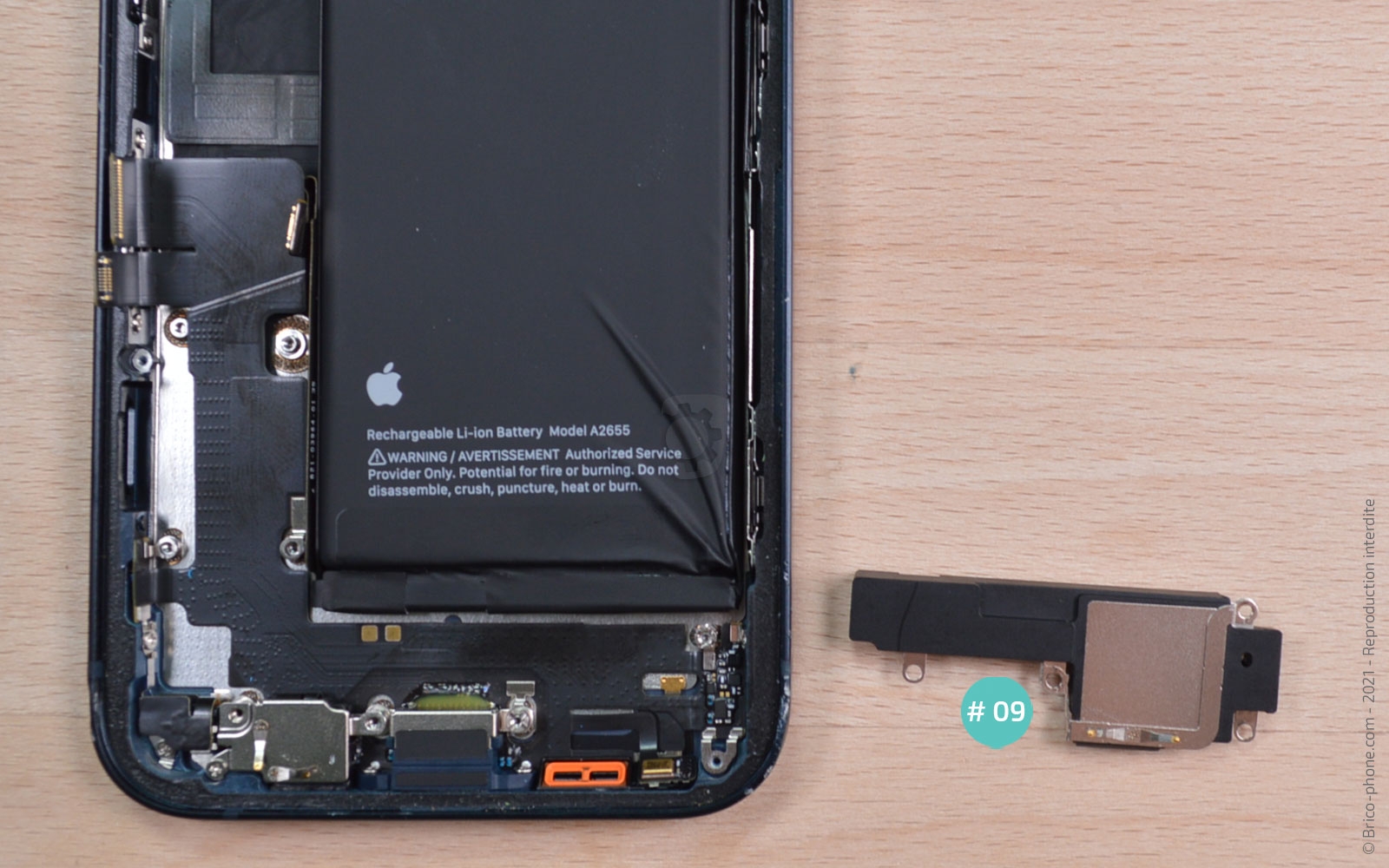

Récupérons le haut-parleur externe en retirant les 4 vis avec le tournevis cruciforme.

Glissez le levier sous le composant pour l'extraire du châssis.

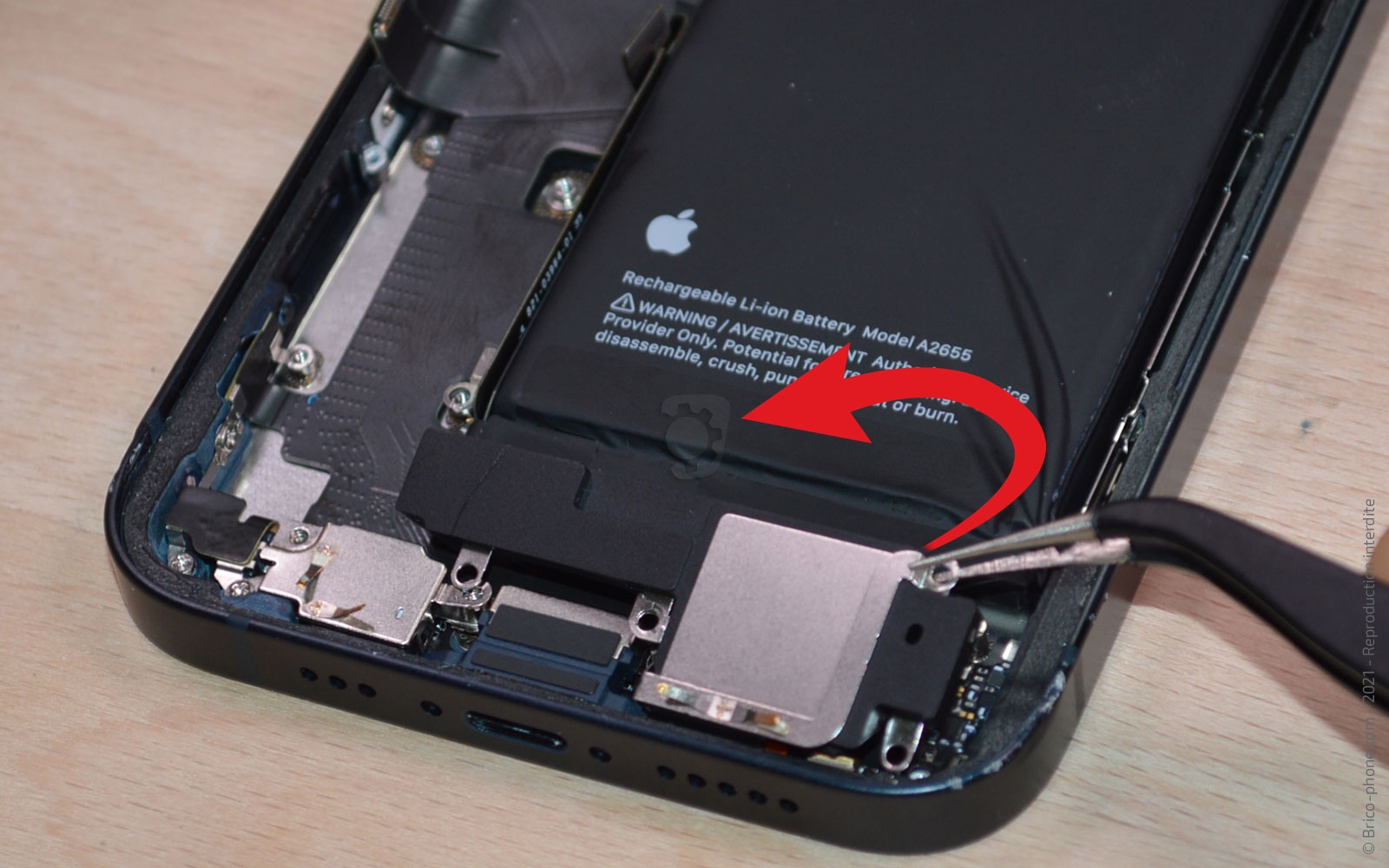

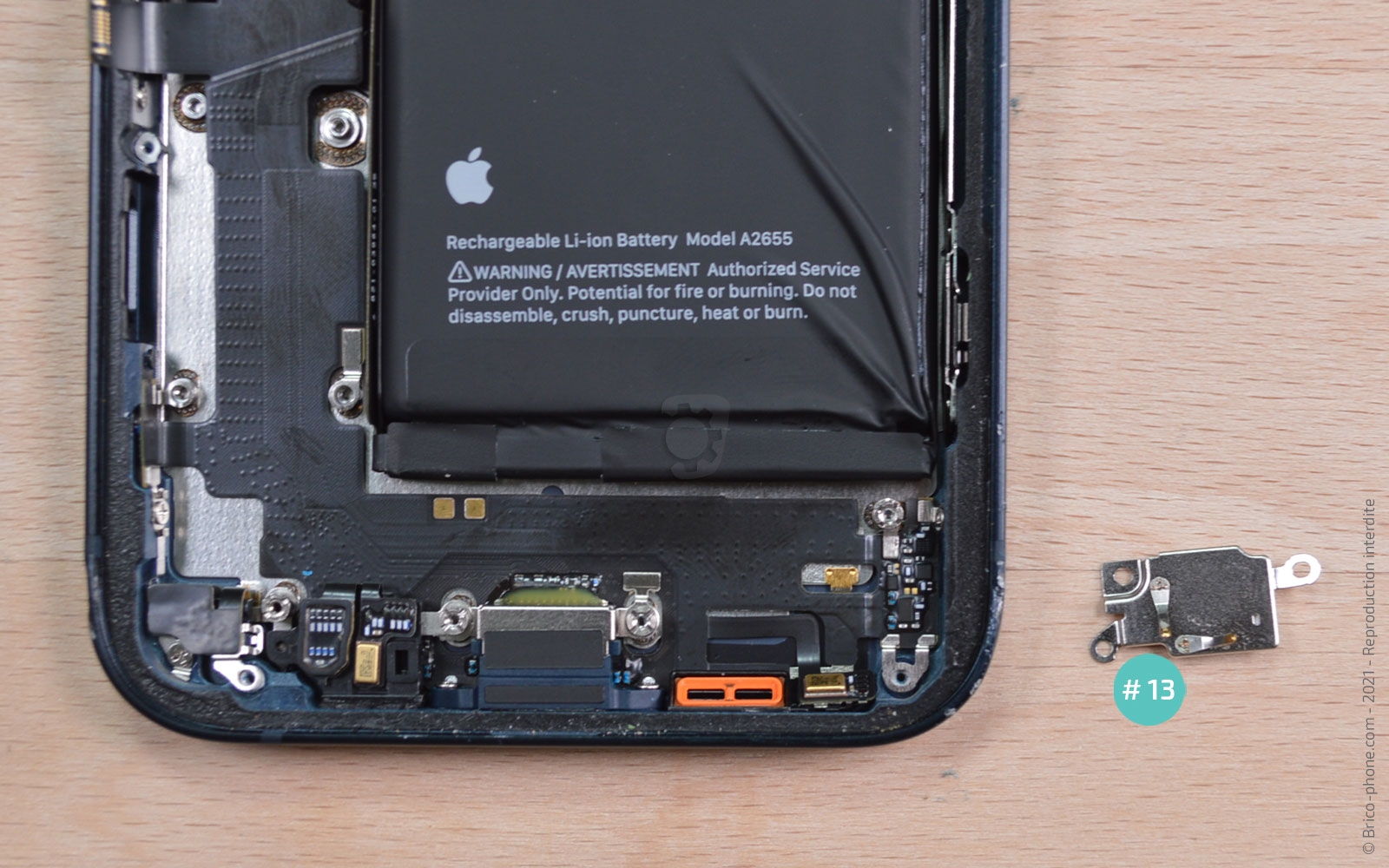

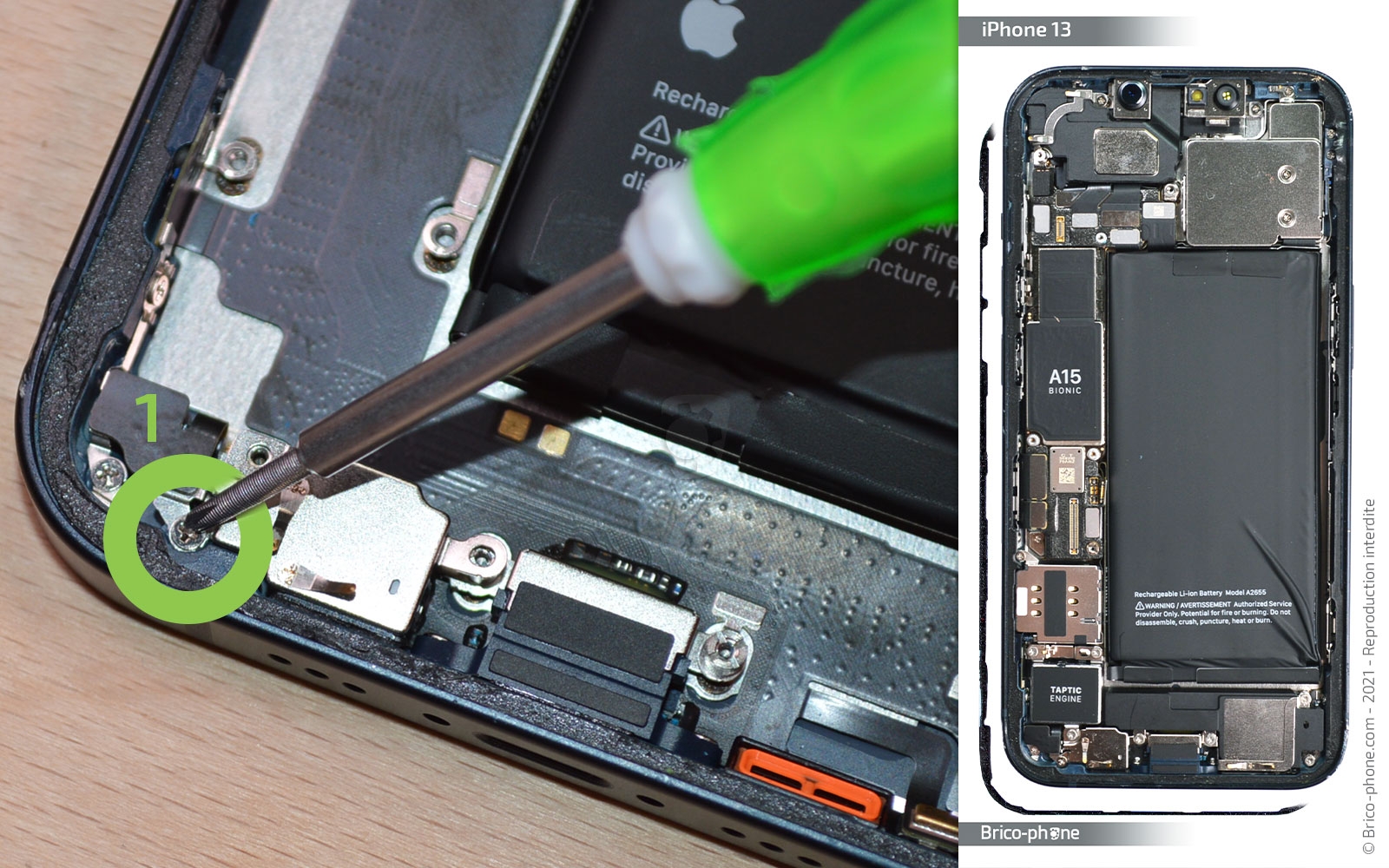

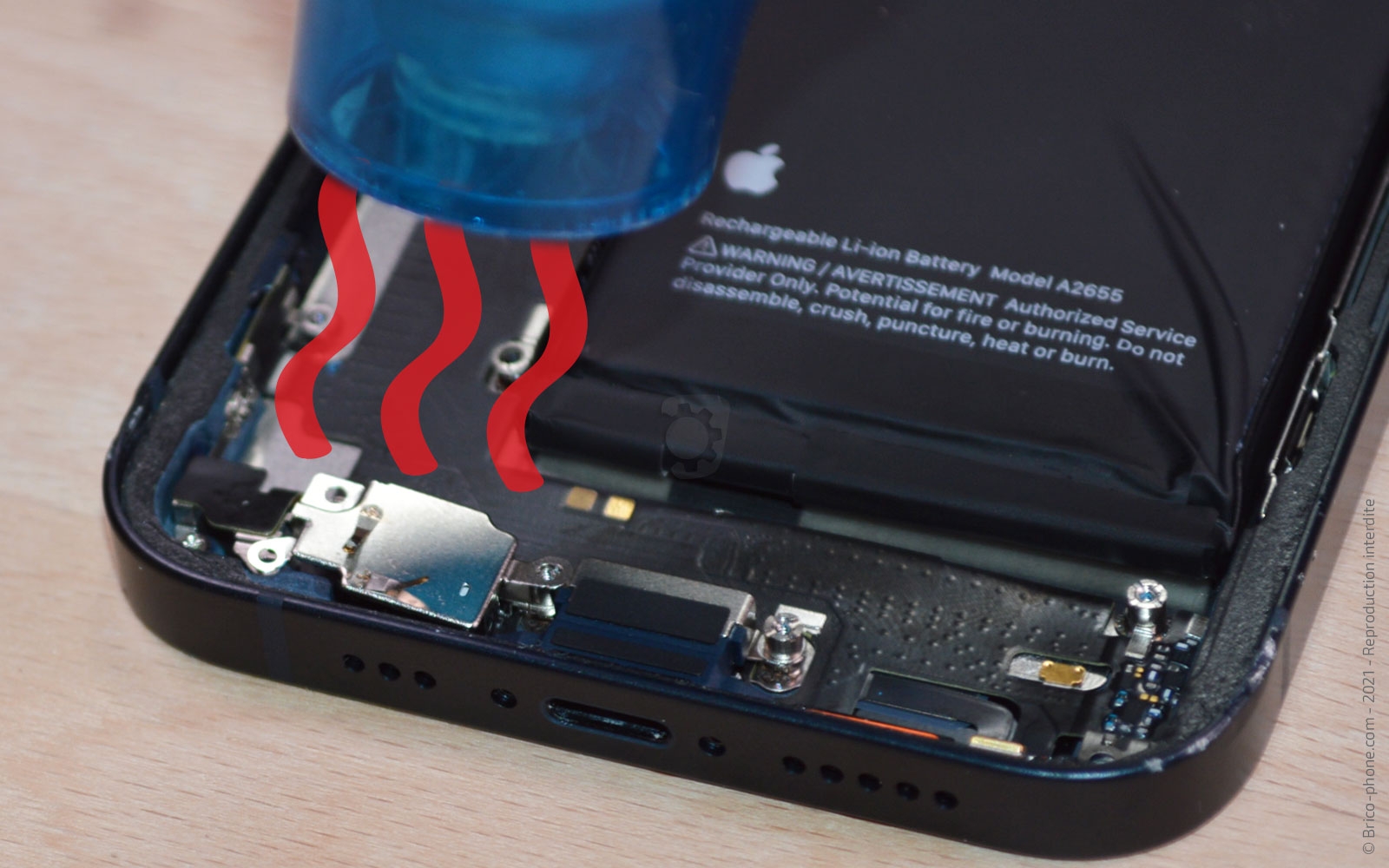

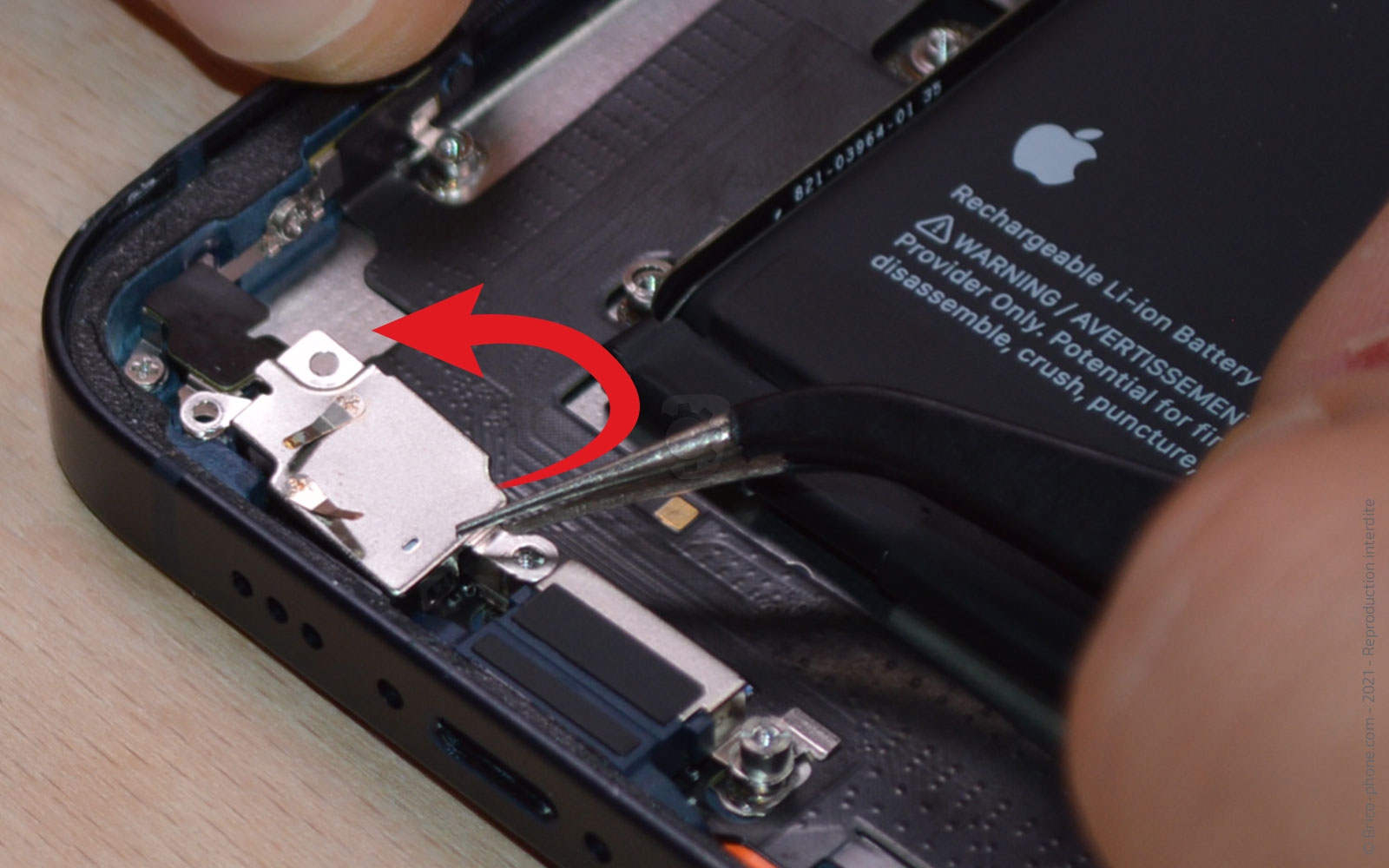

Retirez la vis i1 avec le tournevis crucifome puis chauffez la plaquette en métal avant de la saisir avec la brucelles.

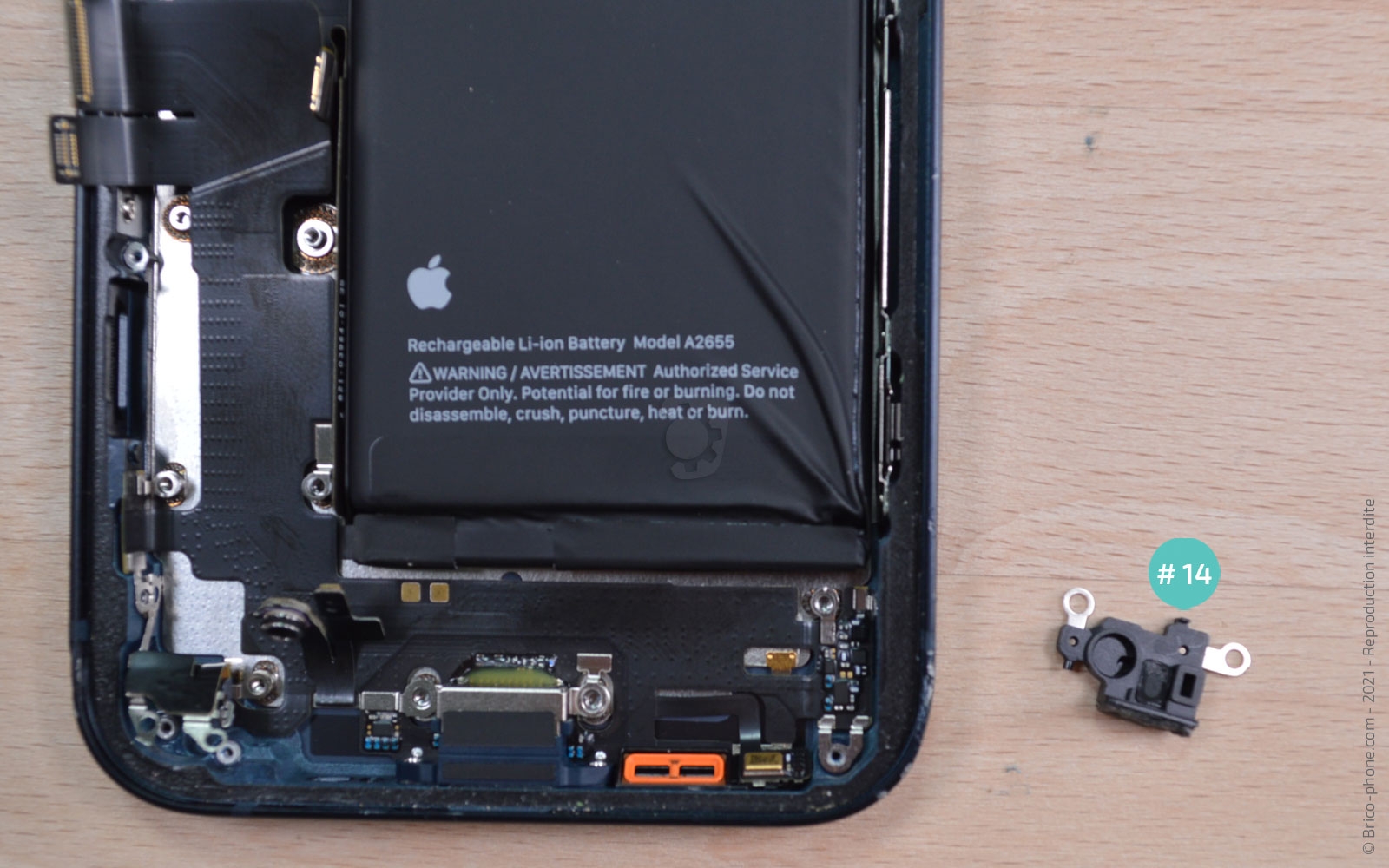

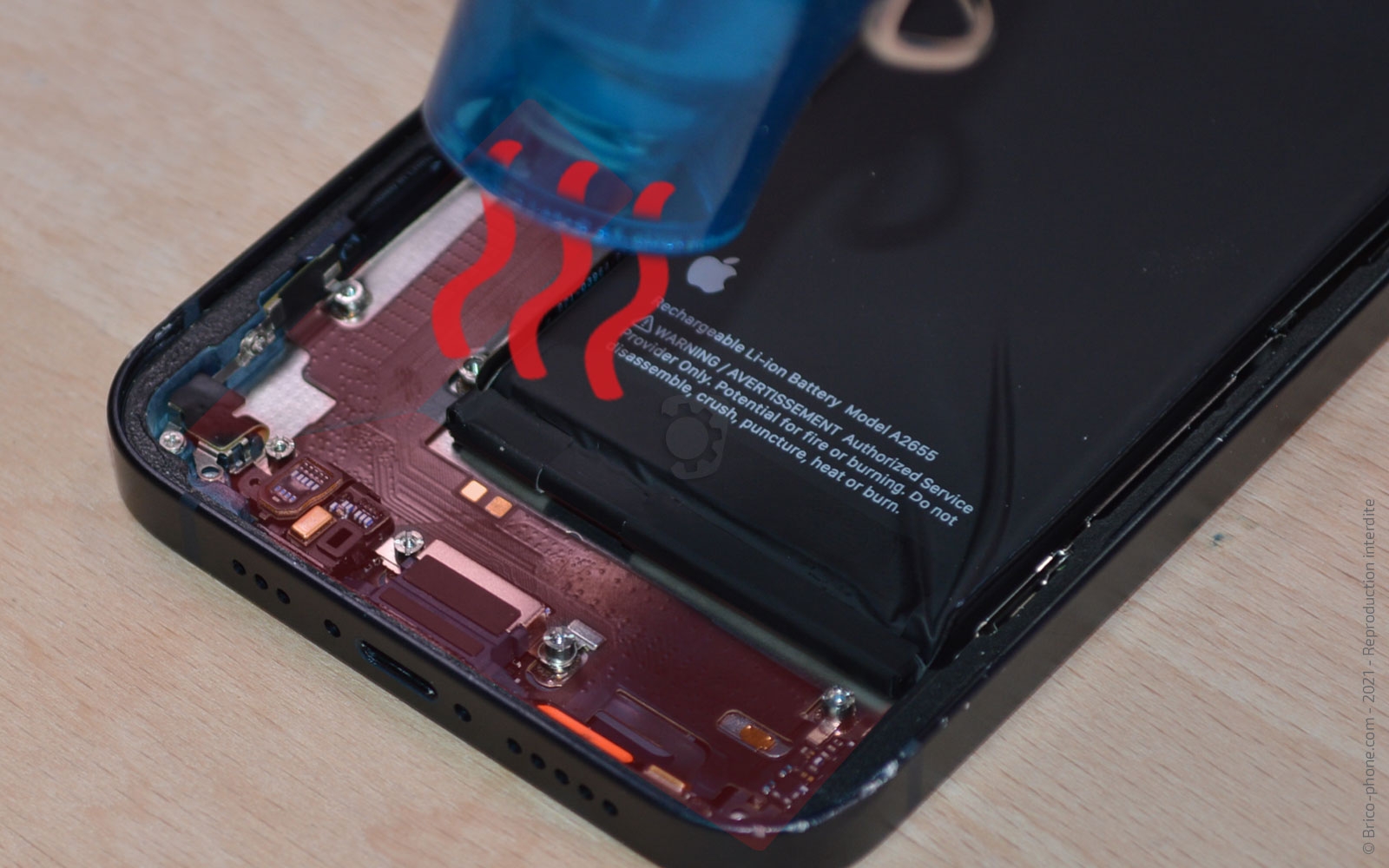

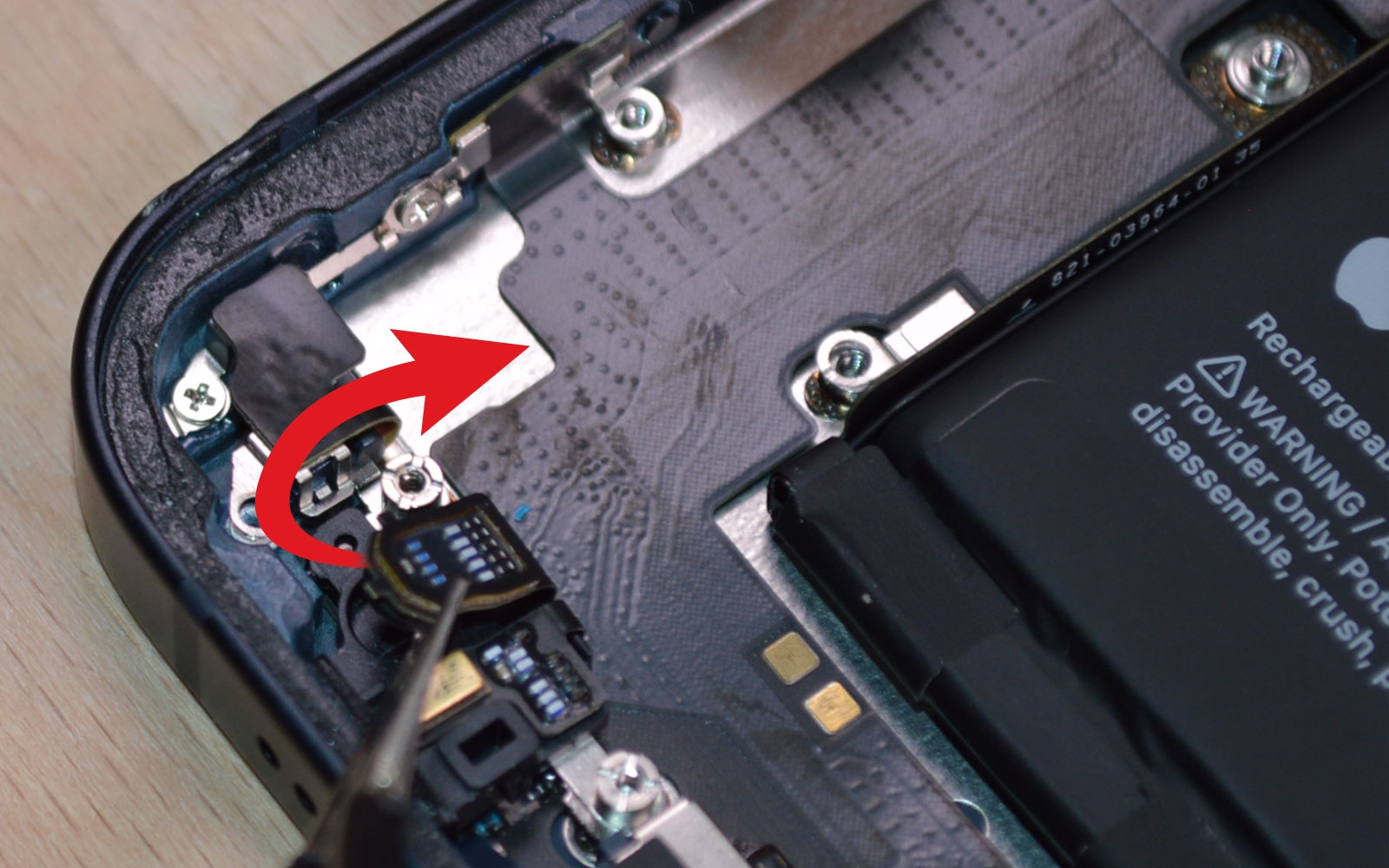

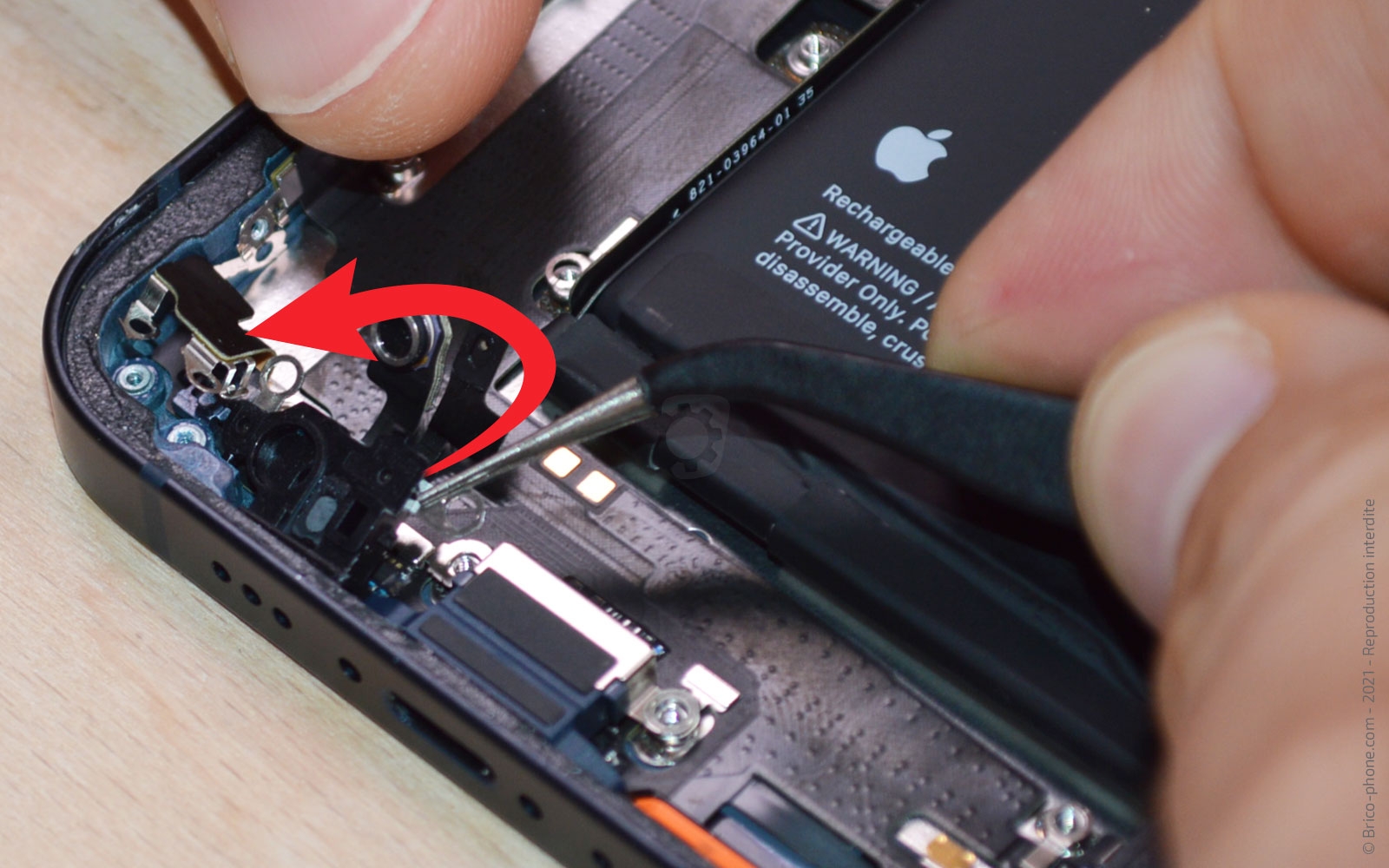

Chauffez la nappe du dock afin de pouvoir décoller le micro et le capteur du support #14.

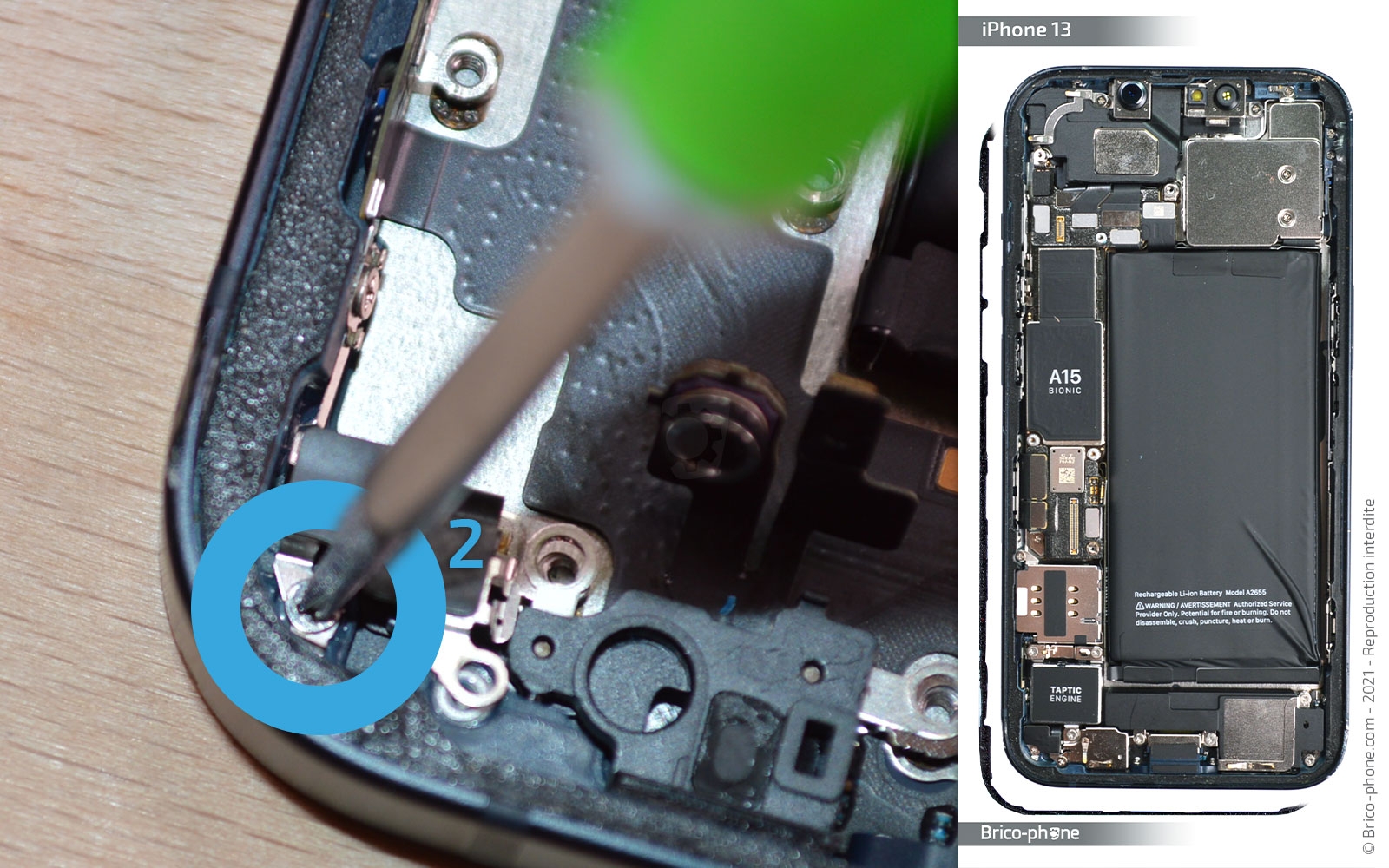

Ensuite, ôtez les 4 vis nommées i, avec le tournevis plat.

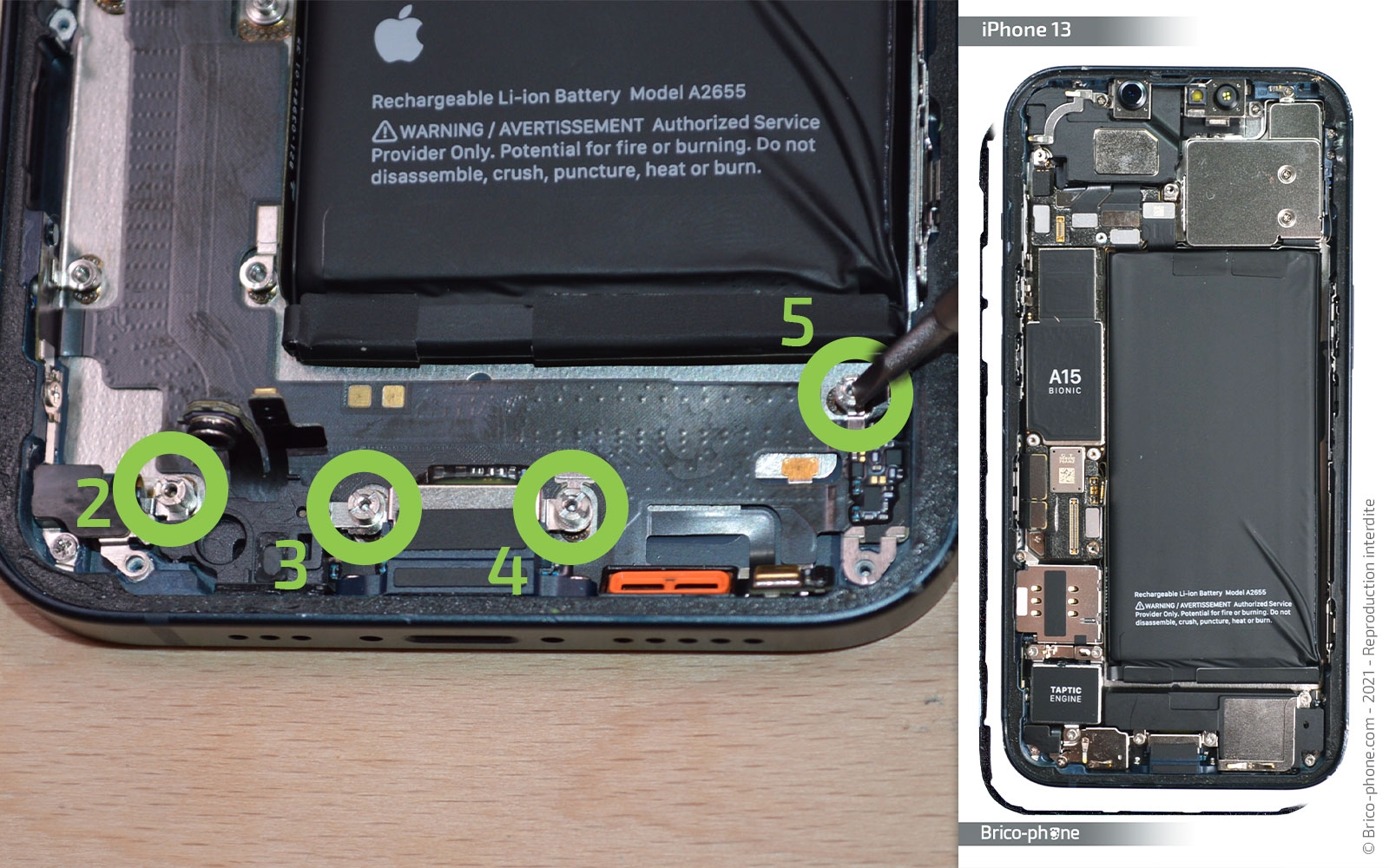

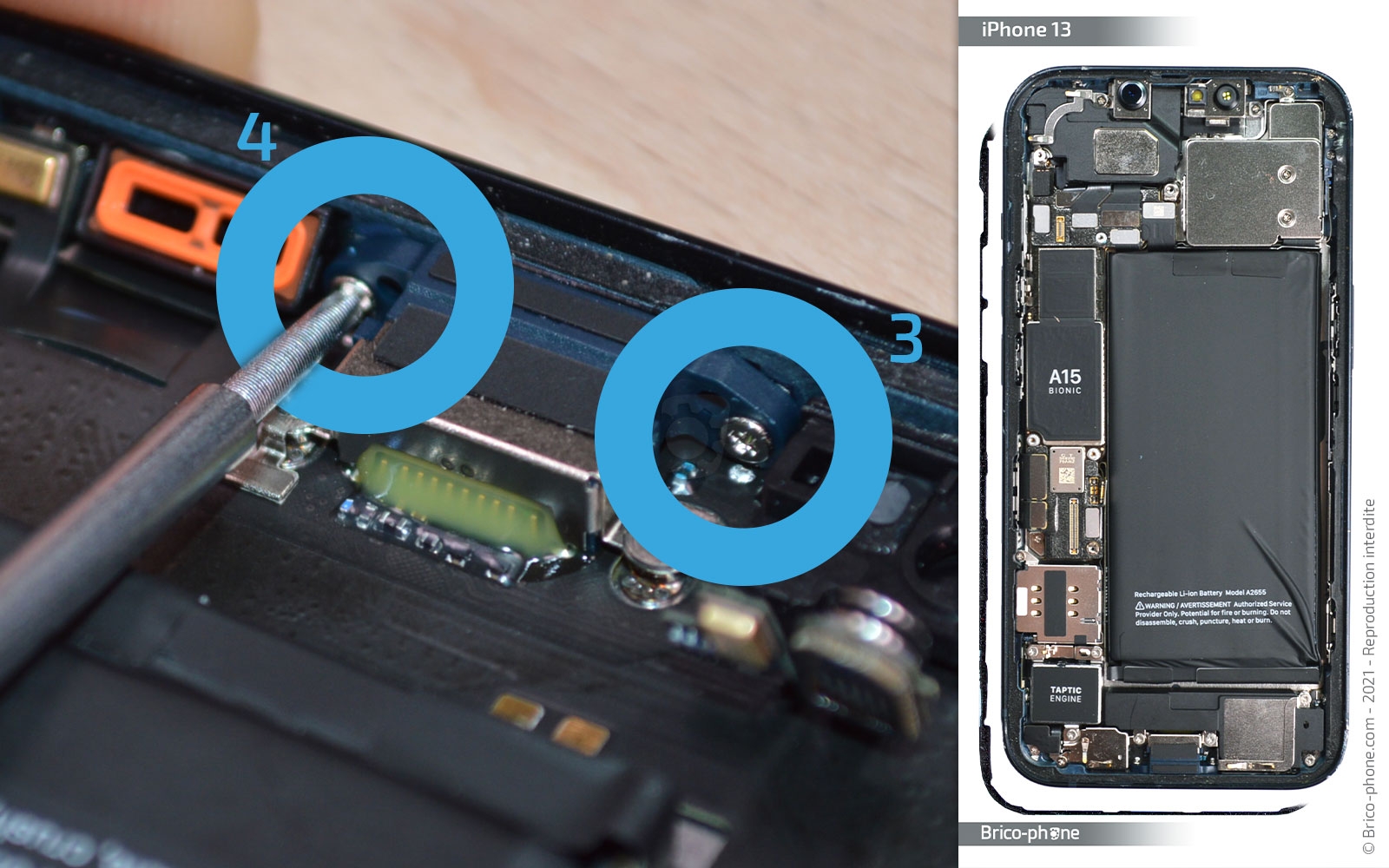

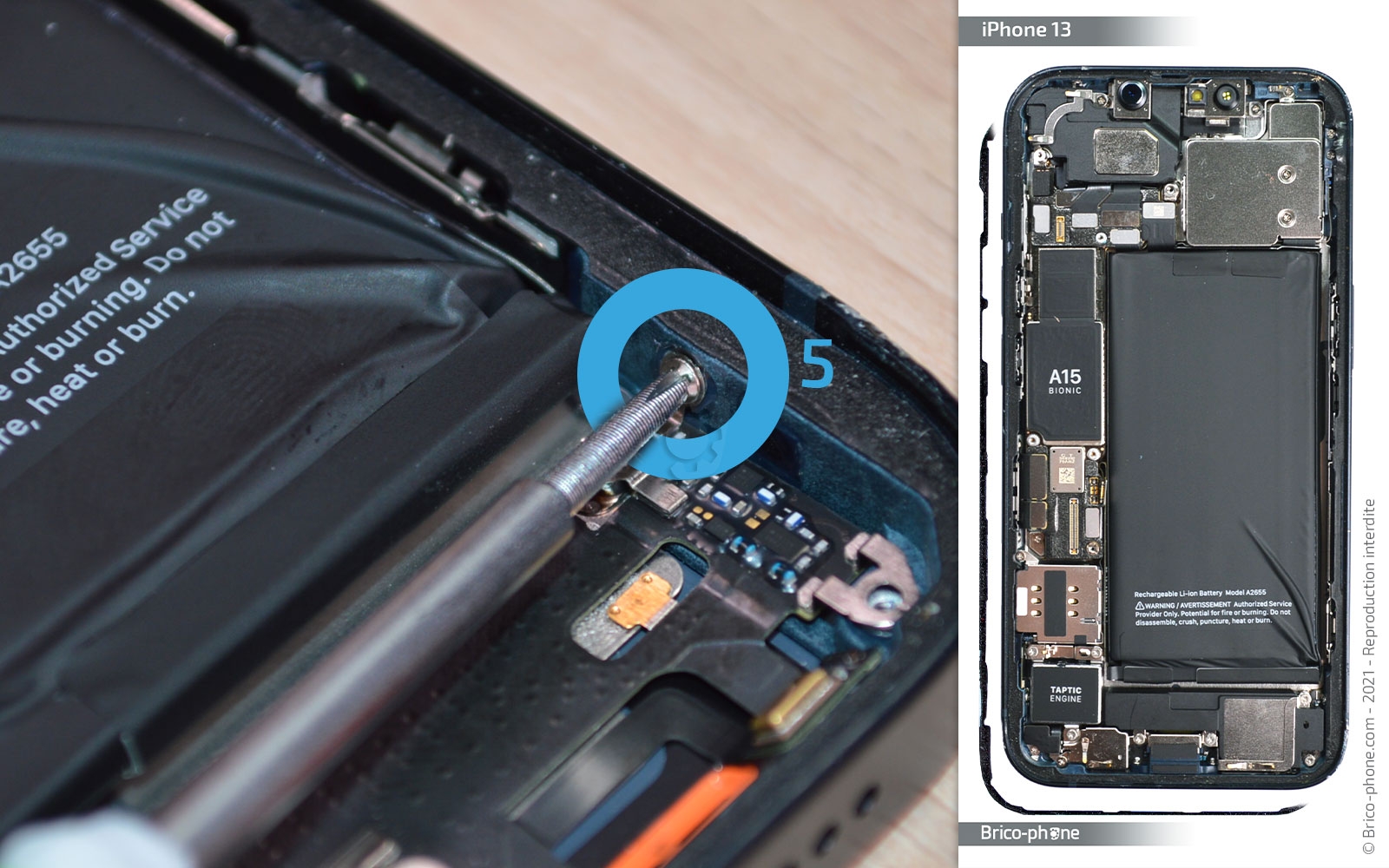

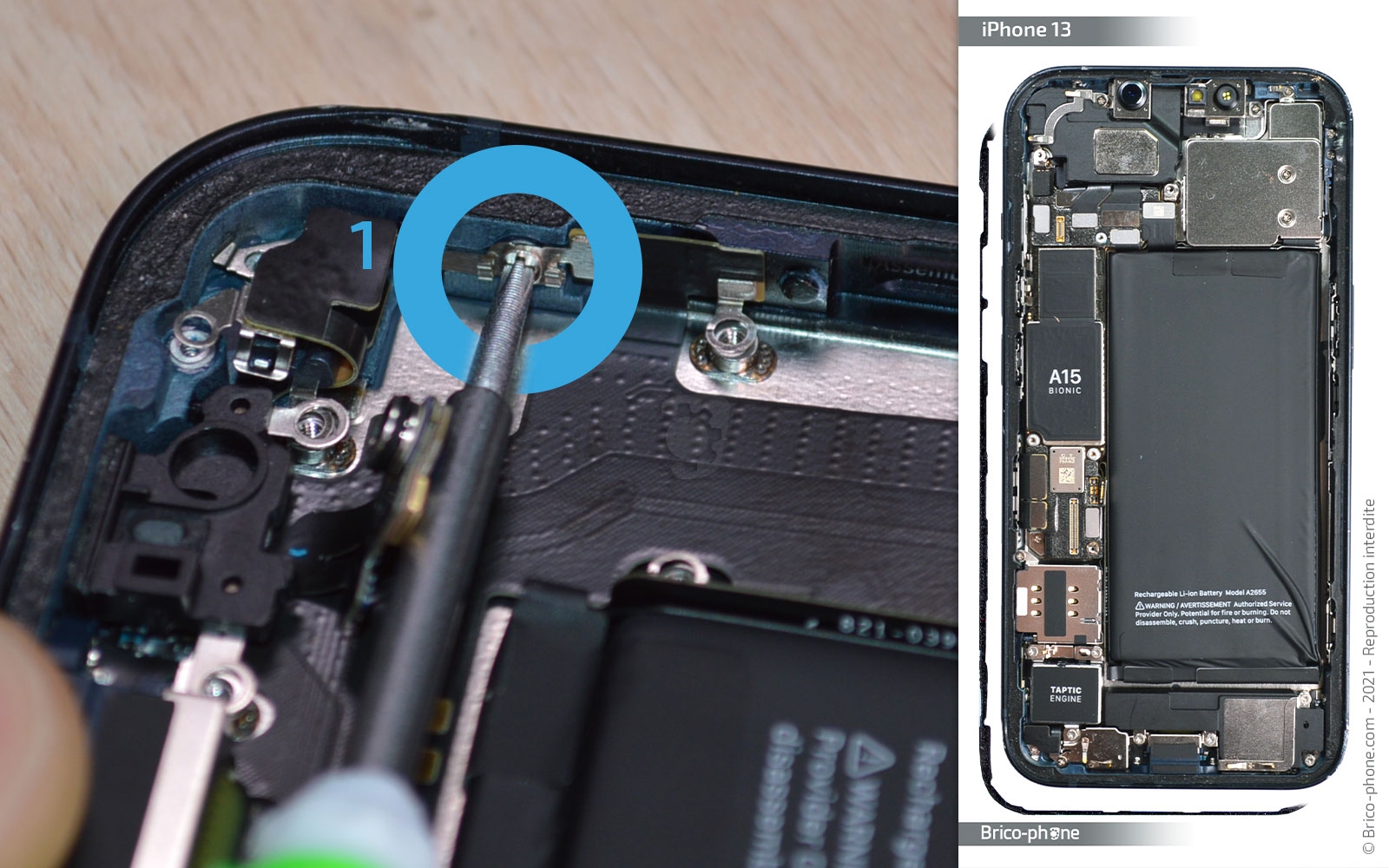

Ôtez les vis restantes à l'aide du tournevis cruciforme.

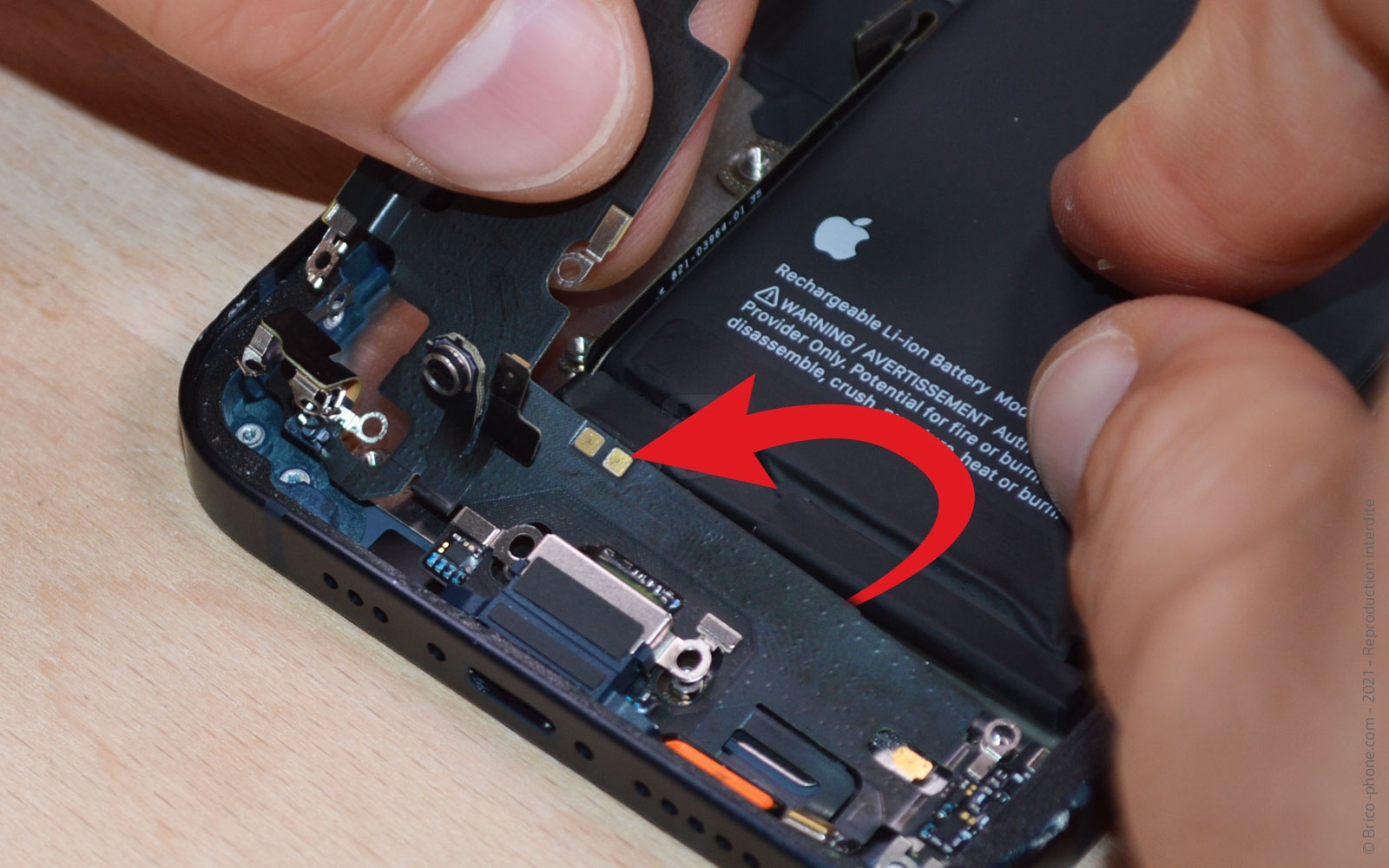

Retirez le support noir du connecteur de charge avant de décoller la partie située à gauche du châssis.

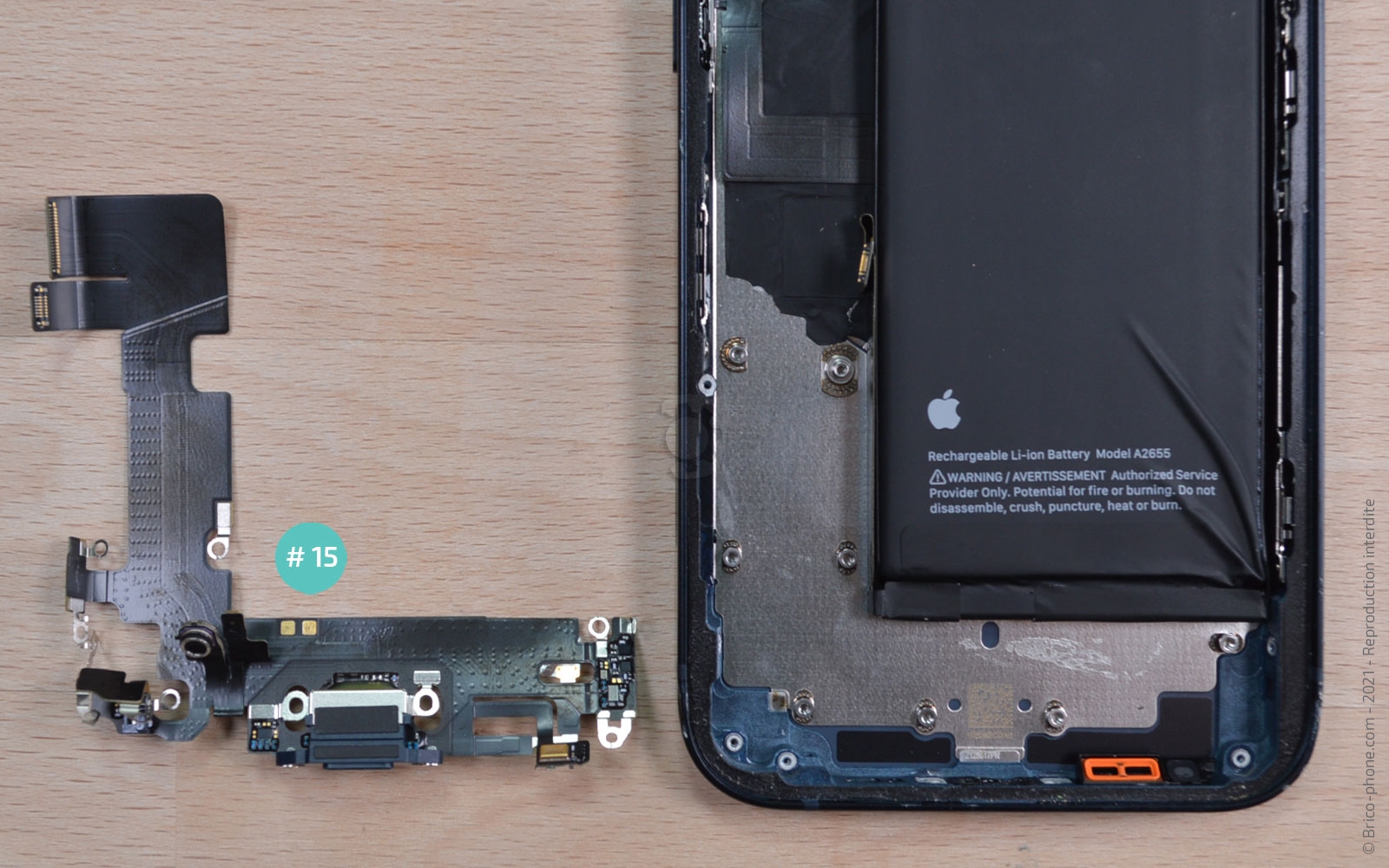

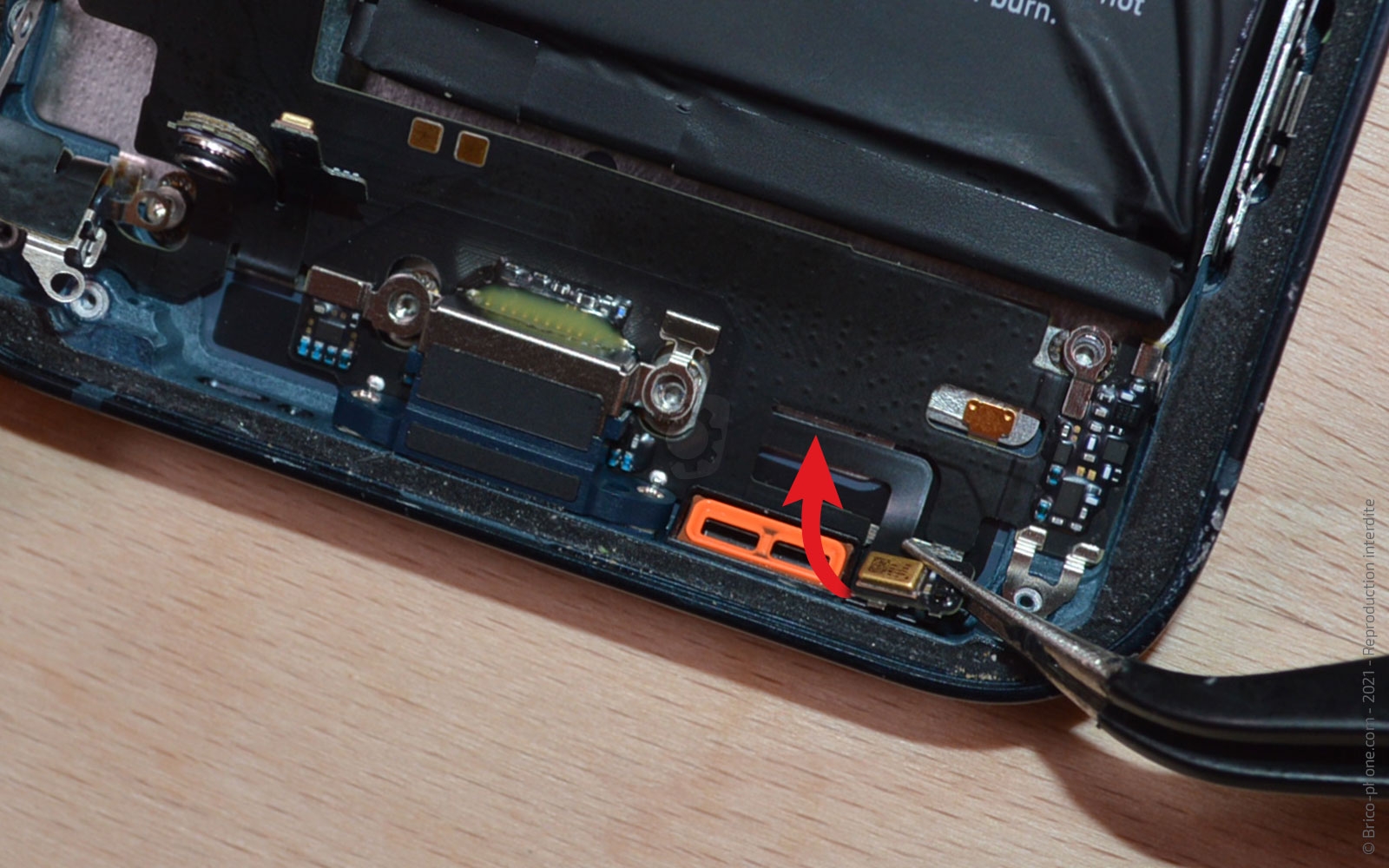

Chauffez la nappe du dock puis glissez le spudger sous le connecteur de charge de manière à le décoller entièrement du châssis.

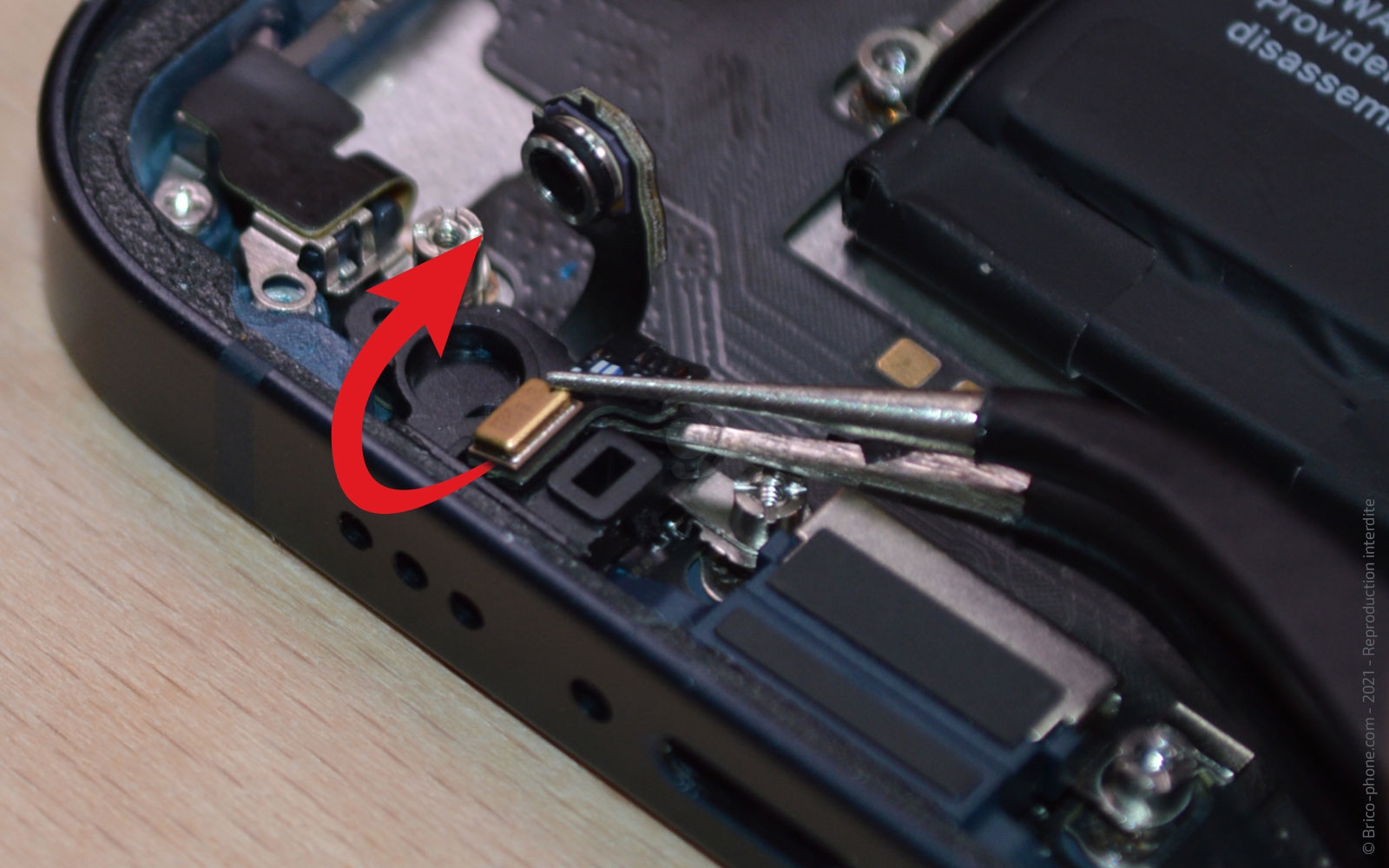

Pensez à bien soulever le micro situé à droite avant de sortir entièrement le composant.

Suivez les étapes précédentes pour réussir à remonter l'écran de votre iPhone 13 sans difficulté.

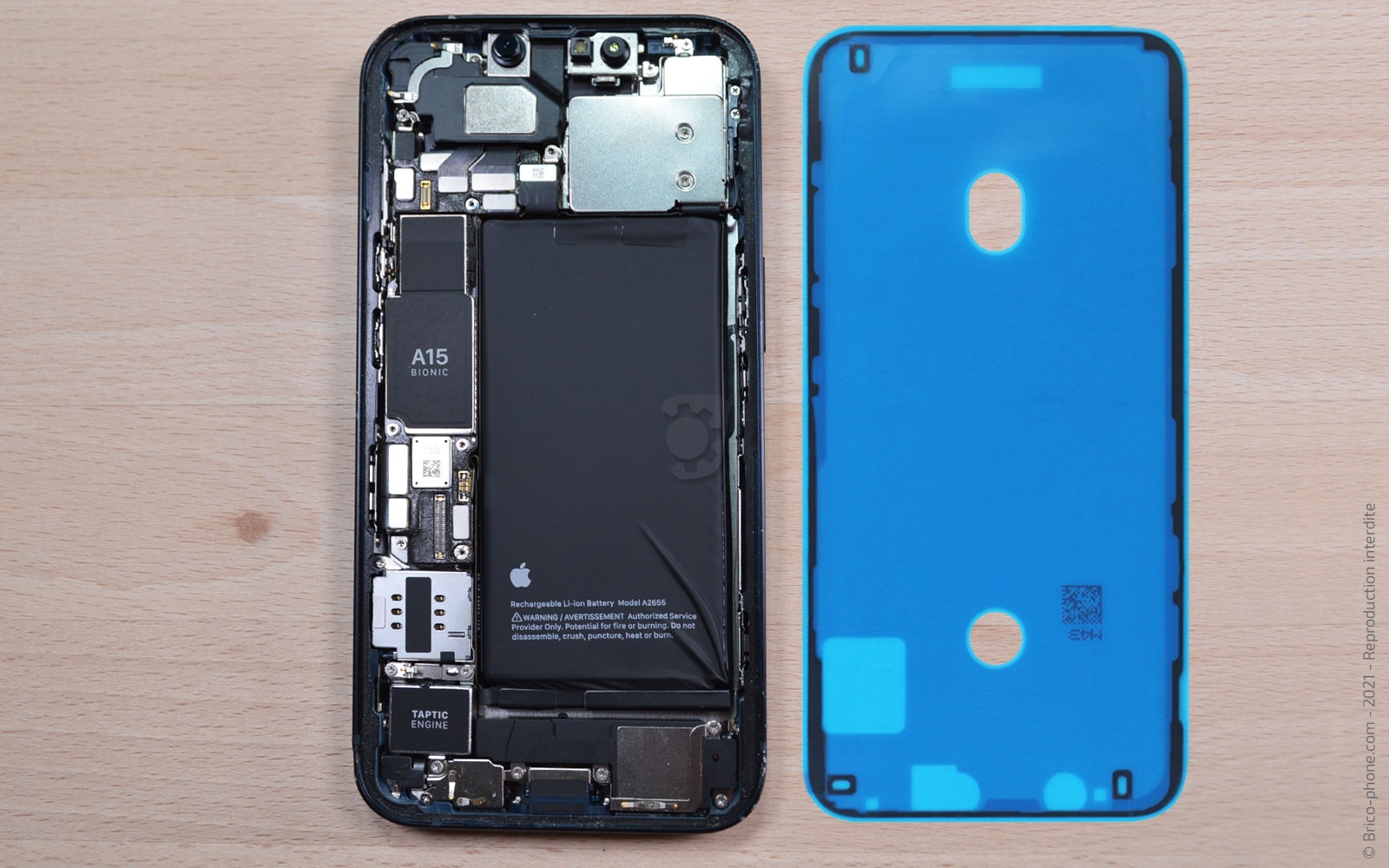

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour finir, refermez par le haut votre téléphone.
