Démontage complet sur Galaxy A22 (5G)

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 13/20
Galaxy A22 (5G) | Temps estimé : 50 min | Difficulté : 3/5

Suivez ce guide complet afin de procéder au remplacement d'une petite pièce comme l'écouteur de l'oreille, une caméra, ..., de votre Samsung Galaxy A22 5G.
Nos techniciens vous guident pas à pas pour réussir cette réparation vous-même.

Afin de vous donner une idée de la réparation, vous pouvez consulter ce tutoriel une première fois pour vous donner une idée de la réparation afin de connaître les étapes nécessaires au changement de la pièce défectueuse.

Diagnostic

›  Votre téléphone n'a plus de tactile.
›  Vous n'avez plus d'affichage.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Avant n'importe quelle réparation, il faut connaître le modèle exact de votre smartphone.

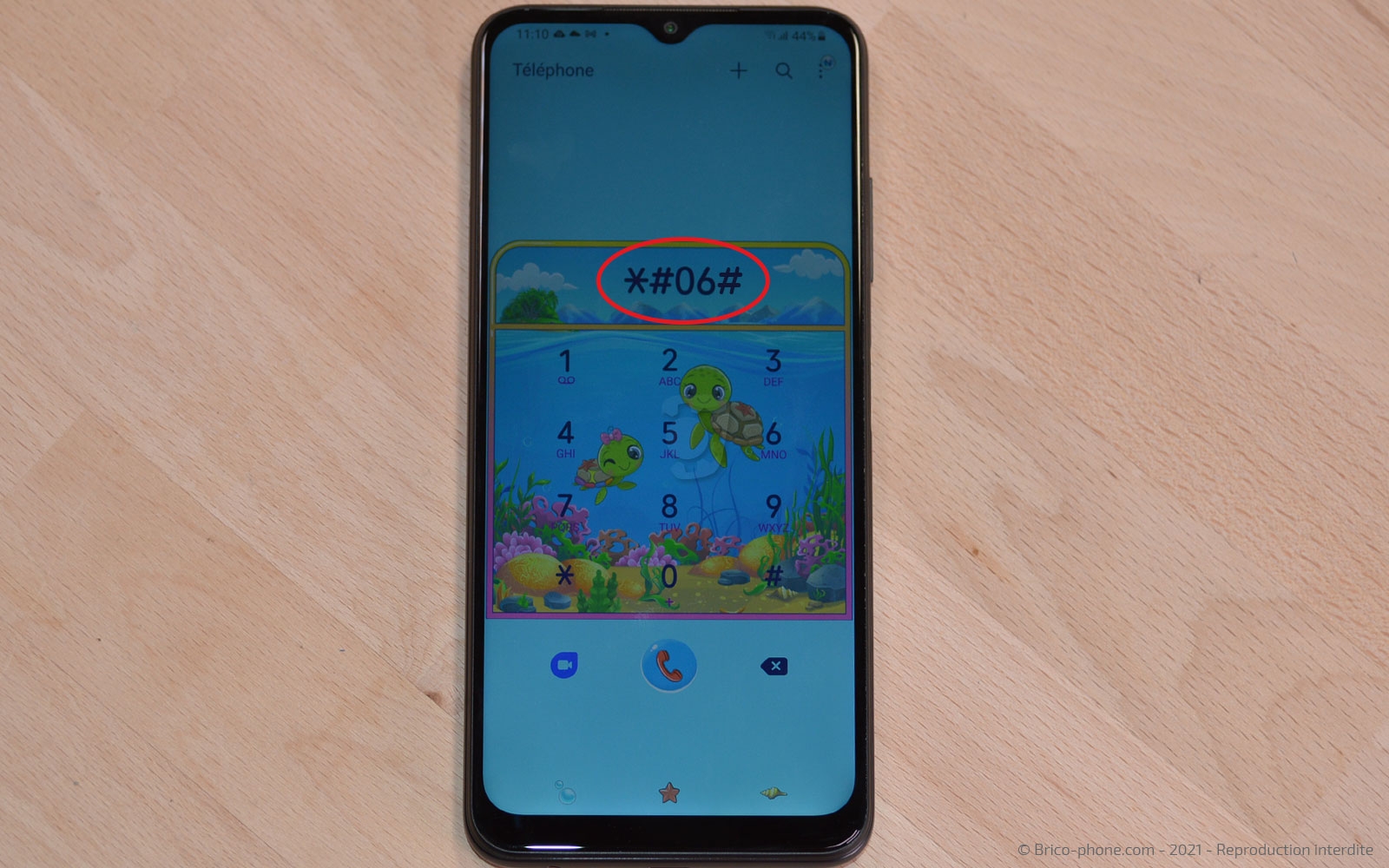

Si vous avez encore de l'affichage, allez dans l'application téléphone et tapez *#06# pour avoir le numéro IMEI que vous devrez retranscrire dans la rubrique de notre page d'accueil.
Vous pouvez aussi le retrouver au dos de votre smartphone.

Maintenez le bouton power pour faire apparaître un menu et appuyez sur "éteindre".

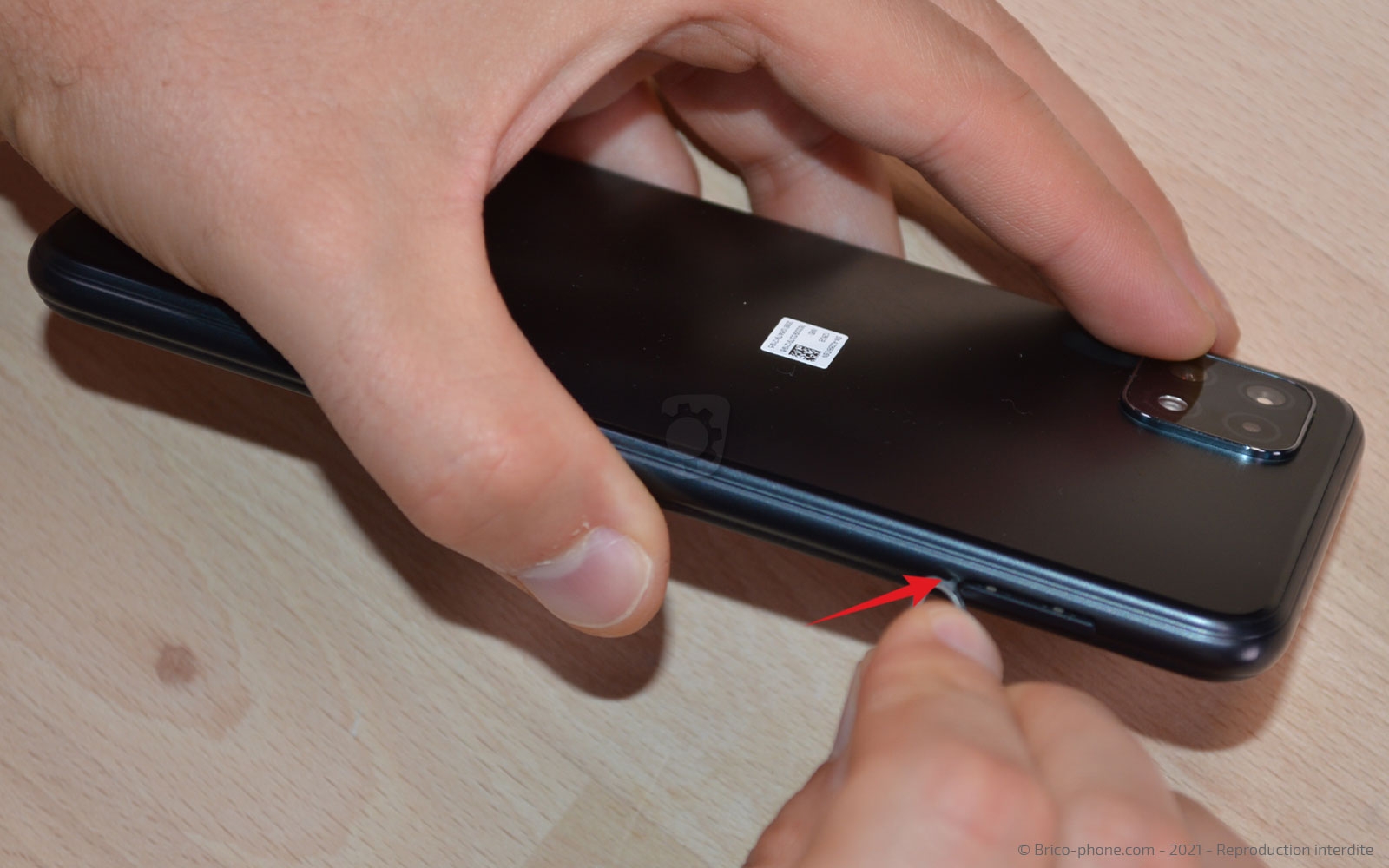

Etape 1 : Ejecter le tiroir sim
Prenez en main l'outil sim afin d'éjecter le tiroir sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la face arrière et créer un point d'insertion

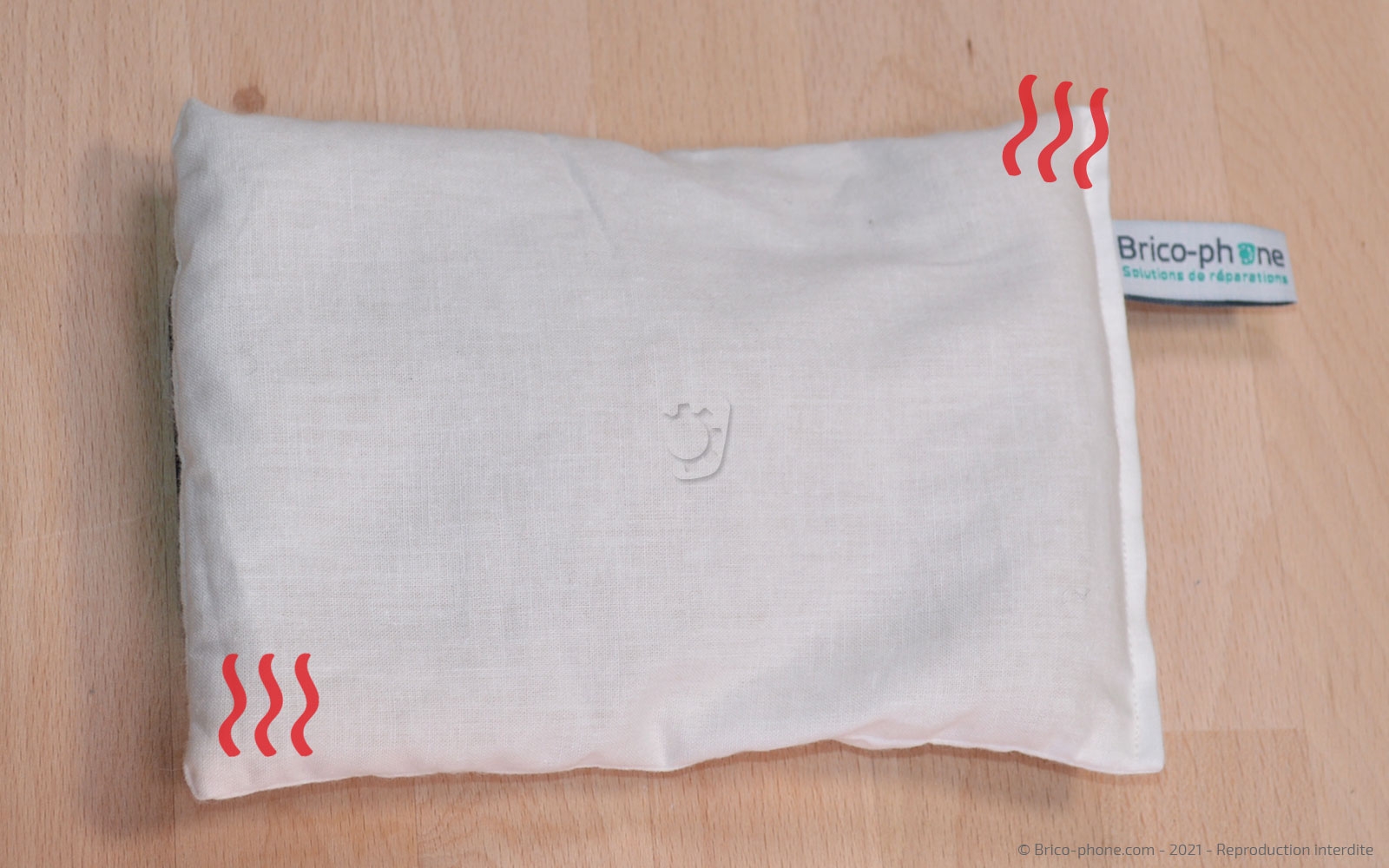

Pour ramollir le sticker de la face arrière, vous pouvez utiliser le coussin chauffant qu'il faudra appliquer sur l'arrière du téléphone pendant 40 secondes en l'ayant au préalable passé au micro-onde pendant 2 minutes.

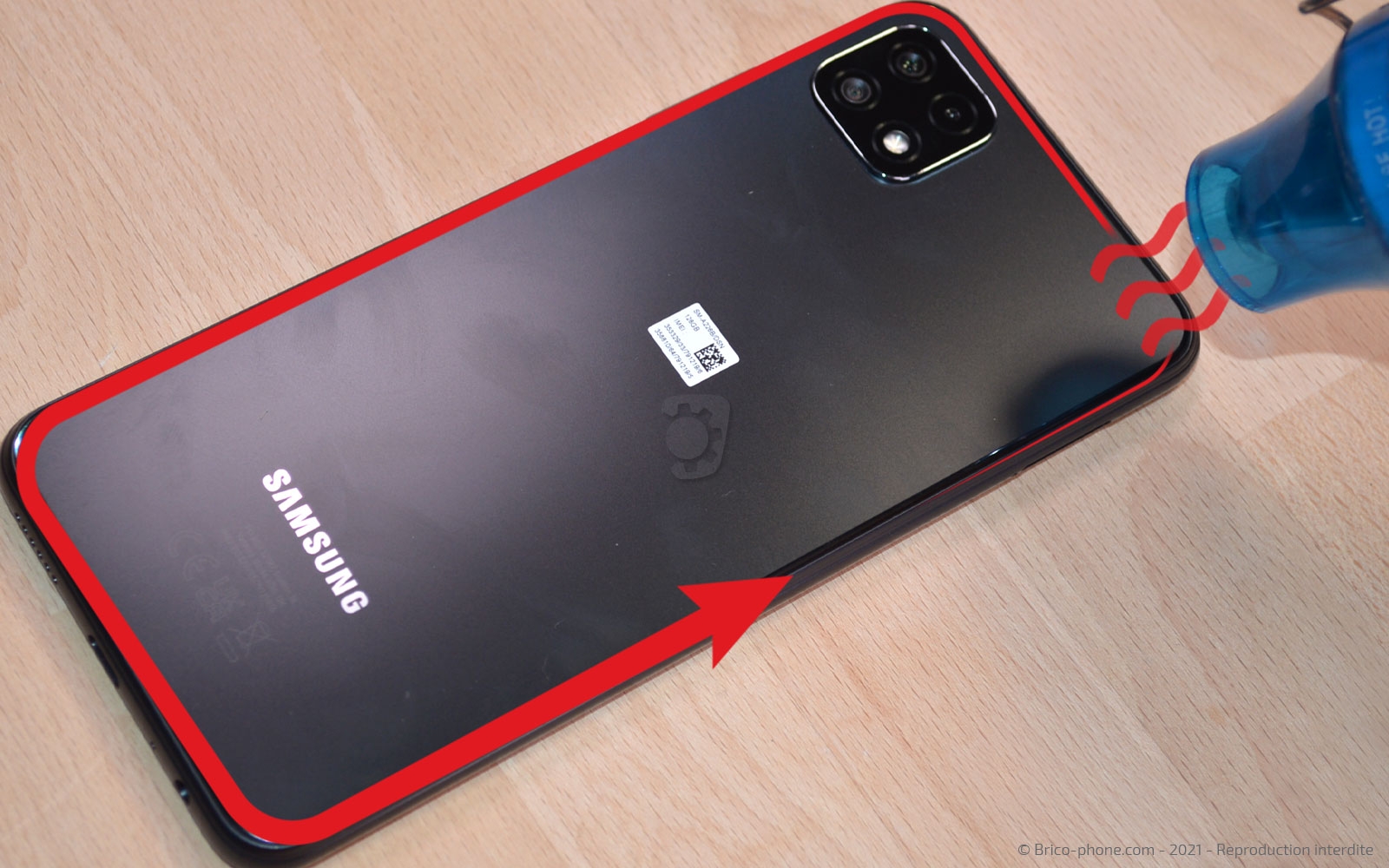

Vous pouvez aussi utiliser un sèche-cheveux ou un décapeur thermique pour chauffer le pourtour de l'arrière pendant 30 secondes.

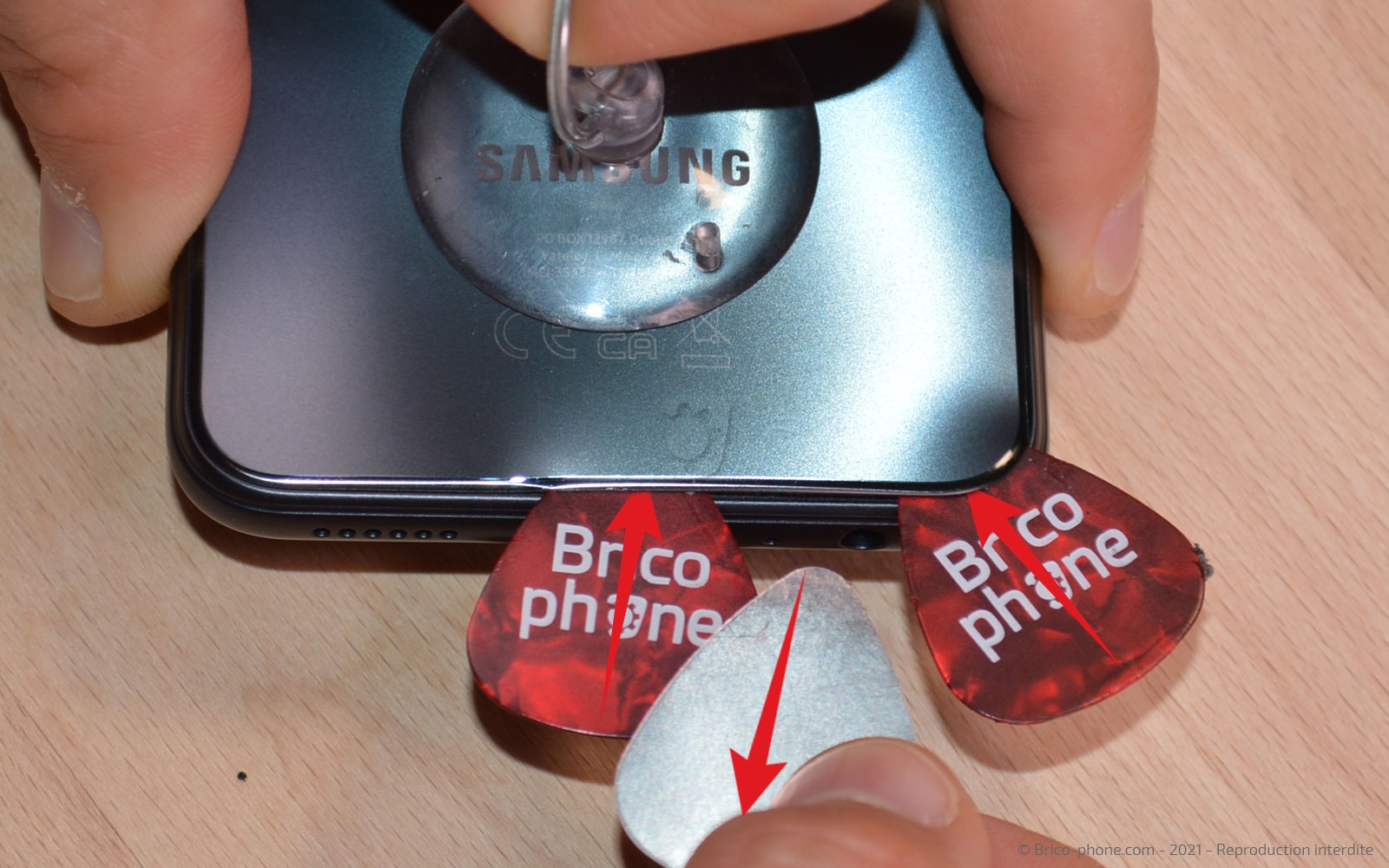

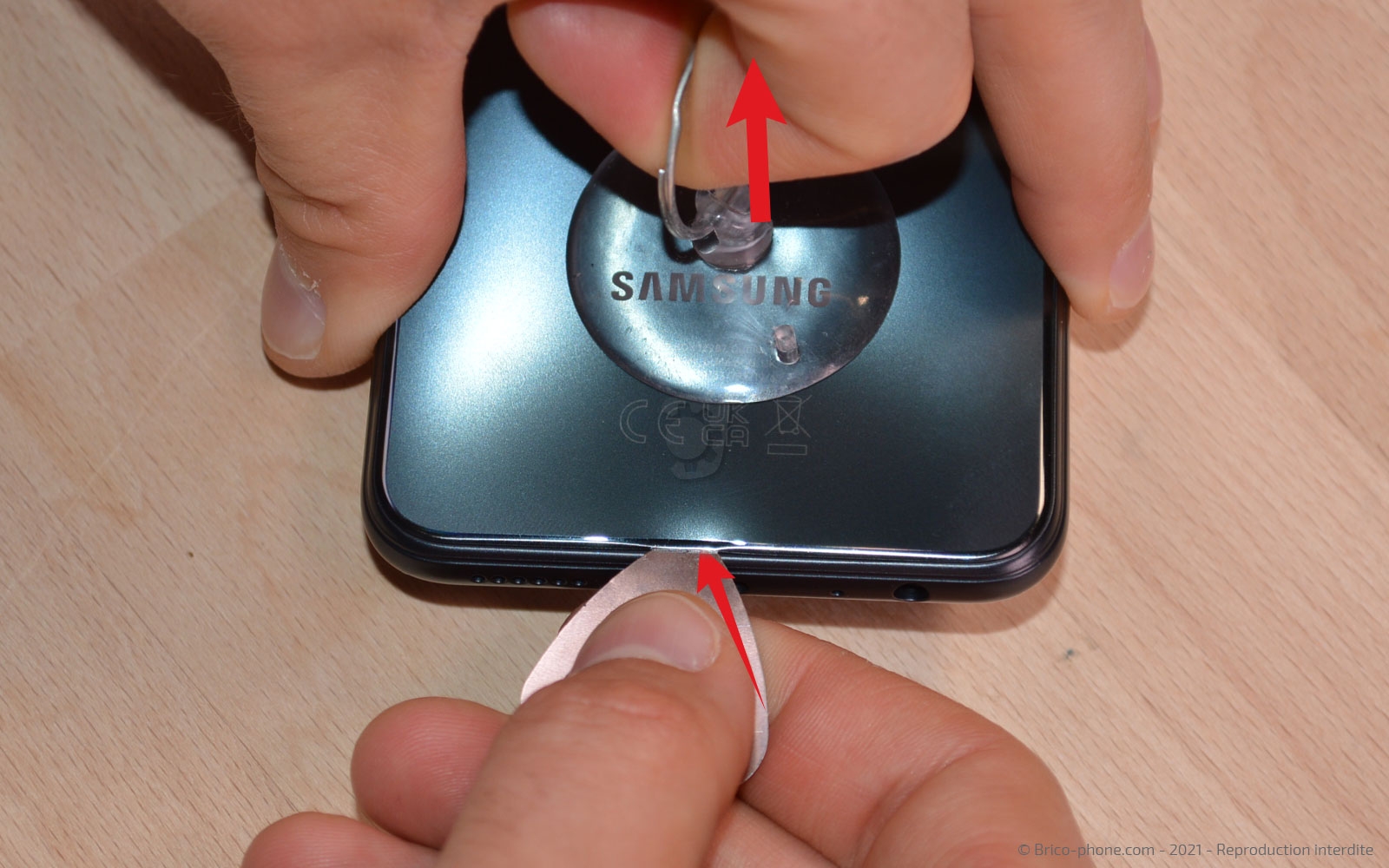

Positionnez la ventouse sur la vitre arrière, puis tout en tirant sur celle-ci, insérez le médiator en métal troué entre la vitre et le châssis pour créer un point d'insertion.

Une fois celui-ci créé, glissez les médiators en plastique à la place de celui en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

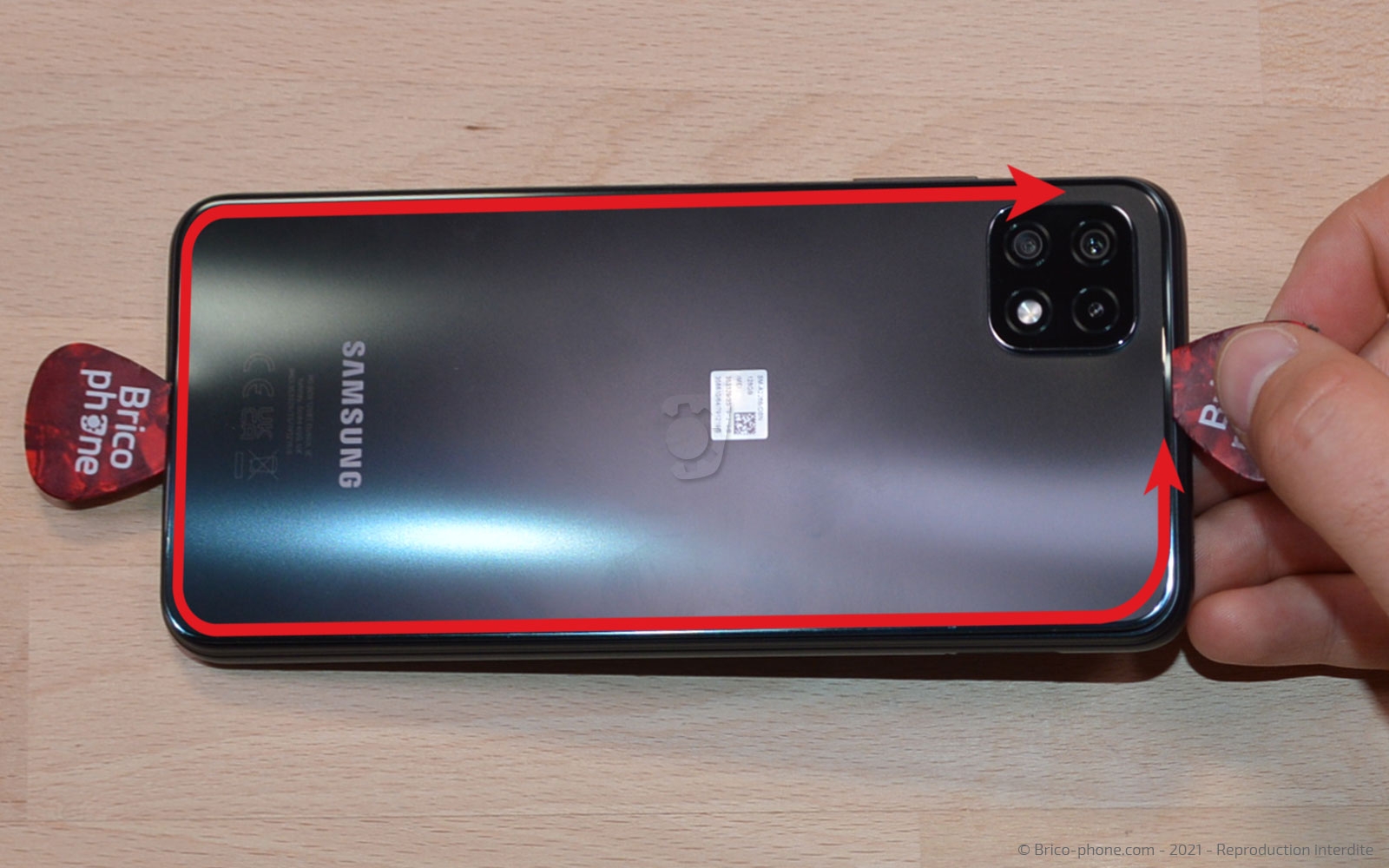

Etape 3 : Décoller la vitre arrière
Faites glisser les médiators en plastique sur le contour du téléphone afin de décoller la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Ôter le support lentille
Dévissez les 4 vis cruciformes afin de pouvoir extraire le support des lentilles des caméras arrière avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déclipser le châssis intermédiaire

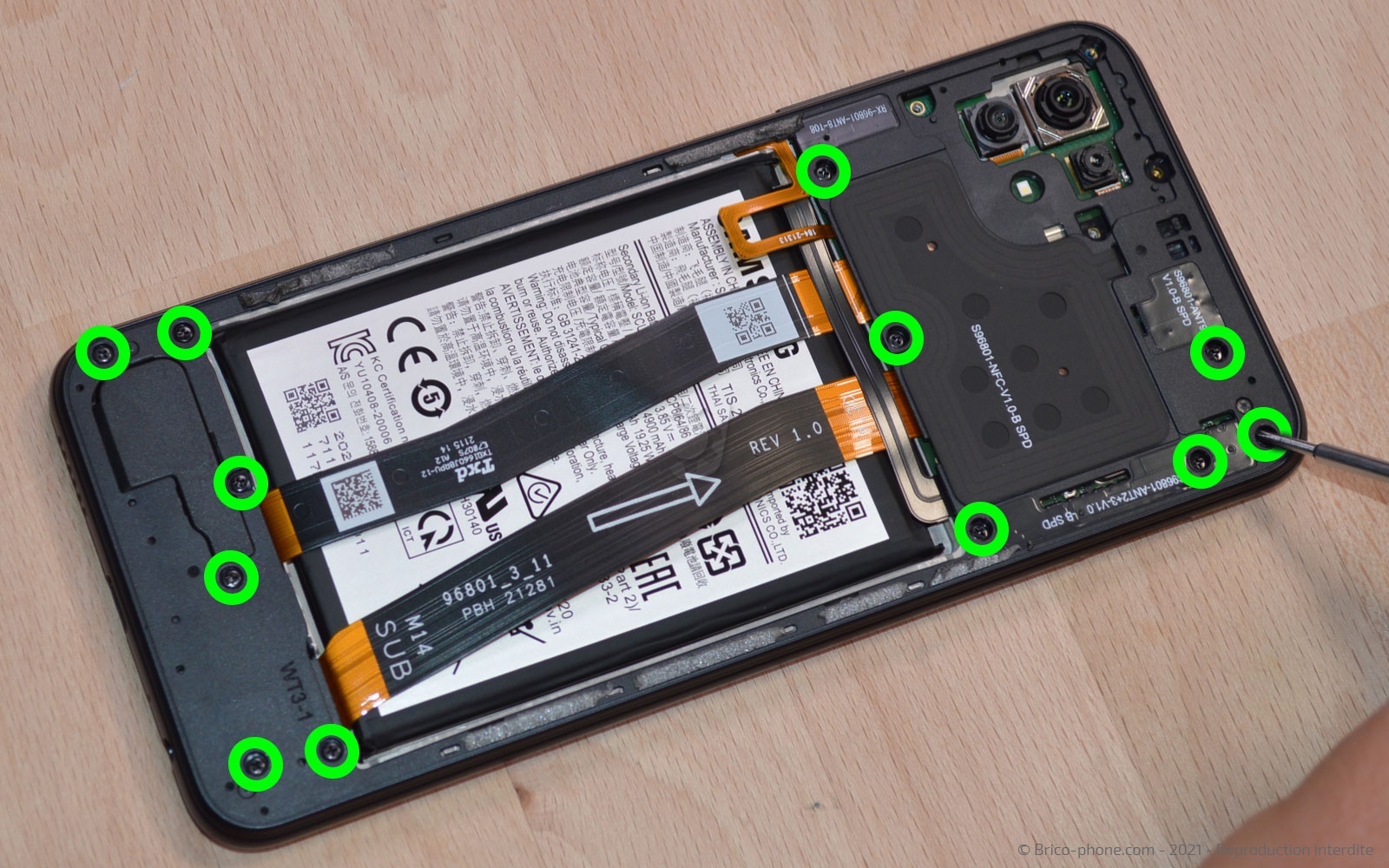

Munissez-vous du tournevis cruciforme pour retirer les 12 vis, puis déconnectez le châssis avec le levier mais faites bien attention car celui-ci est encore connecté par le bouton power.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Déconnecter la batterie et le le bouton power

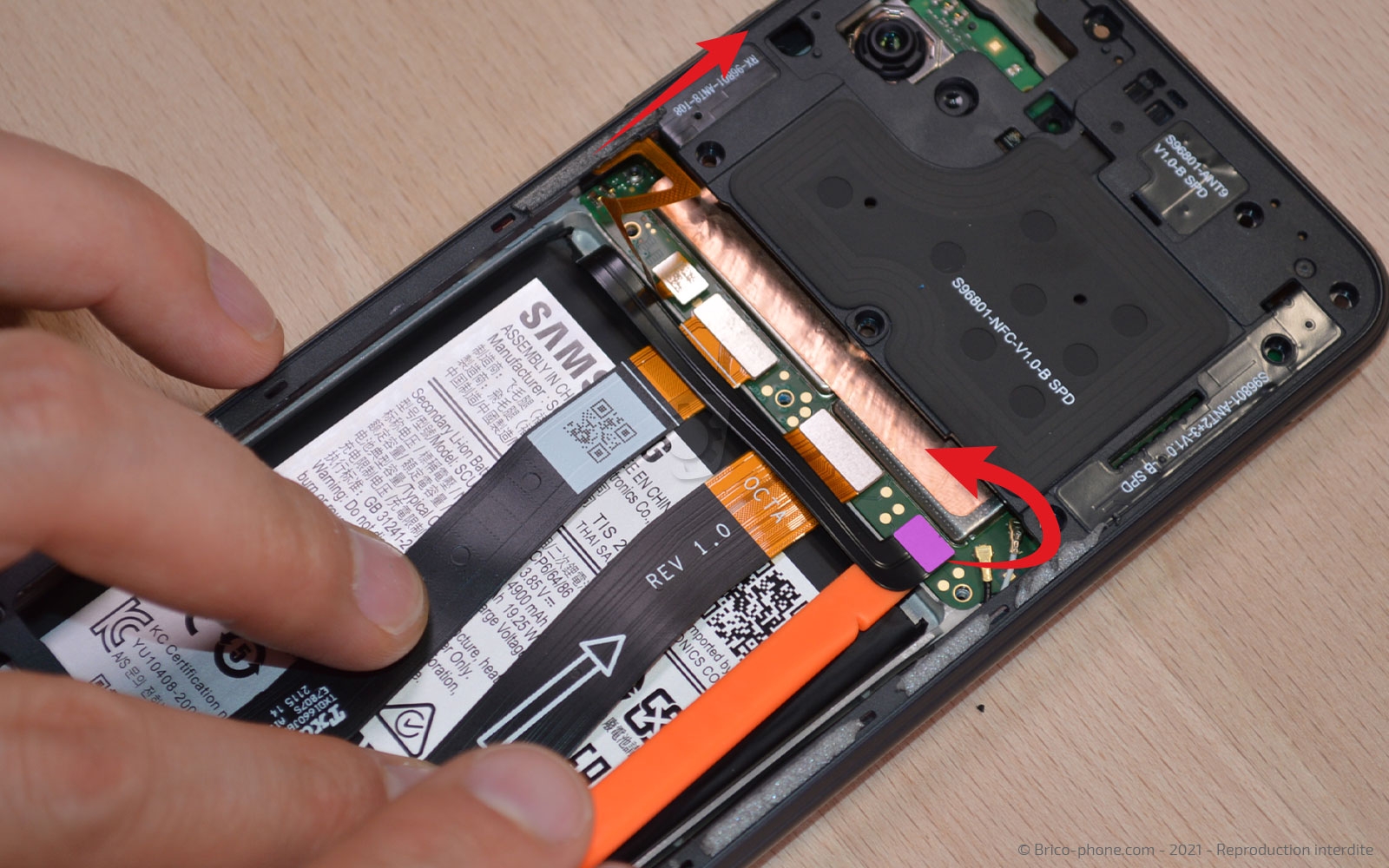

Basculez le châssis légèrement vers le haut pour avoir accès aux nappes.

Déconnectez en premier la nappe de la batterie, puis celle du bouton power, tout cela à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

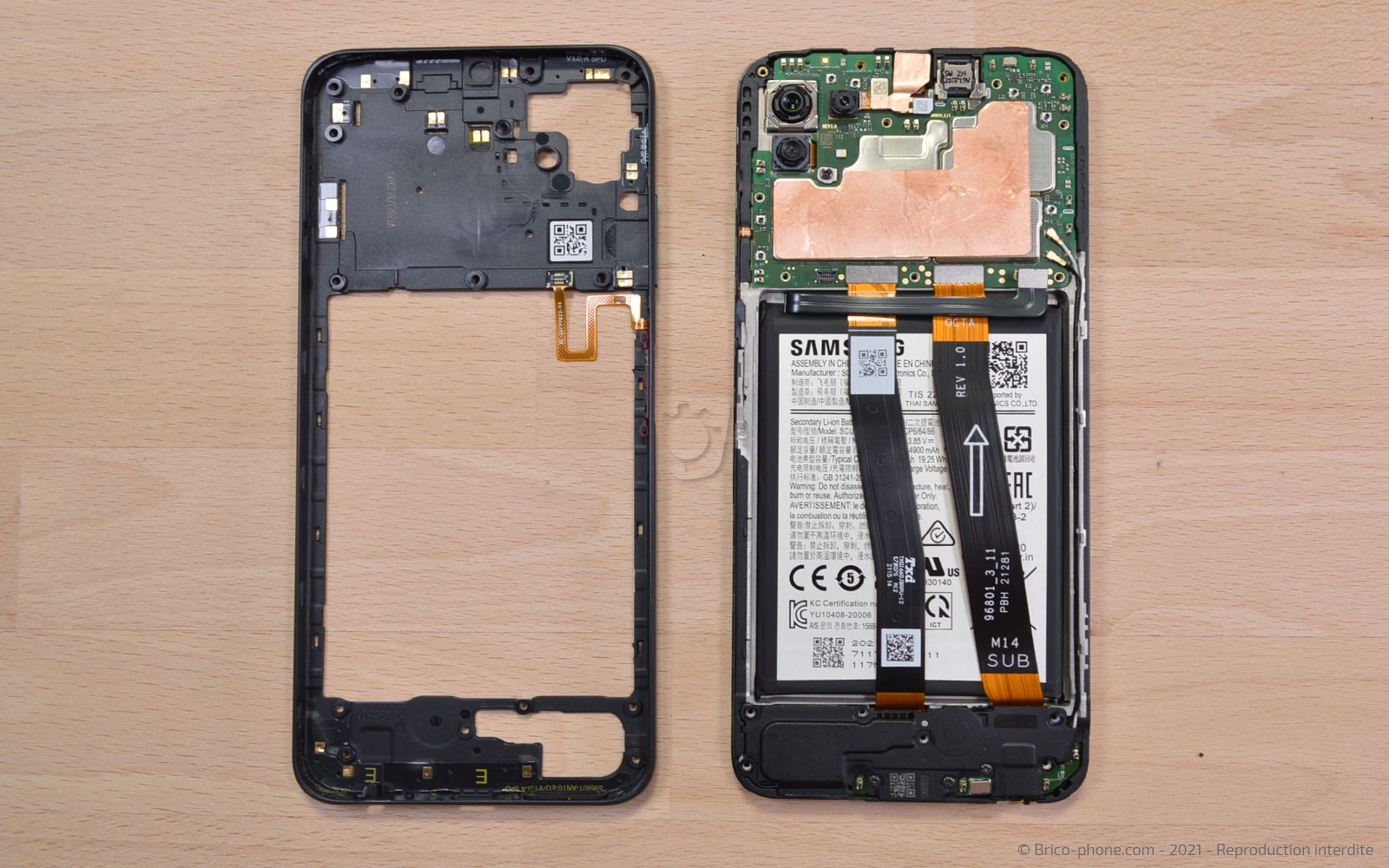

Etape 7 : Retirer le châssis intermédiaire
Il ne vous reste plus qu'à ôter le châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Déconnecter la nappe d'interconnexion et de l'écran
Toujours avec le levier, déconnectez la nappe de l'écran et la nappe d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

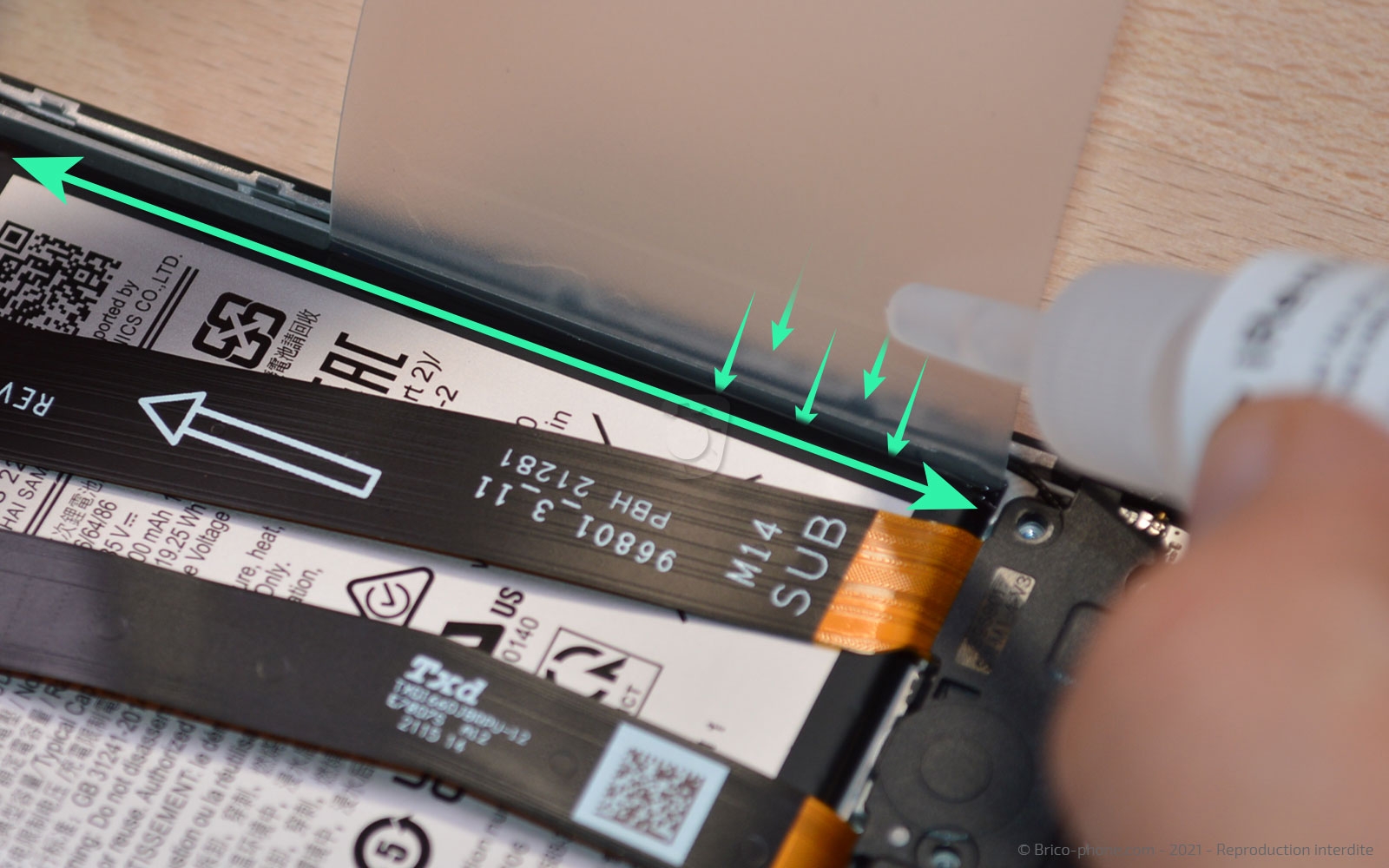

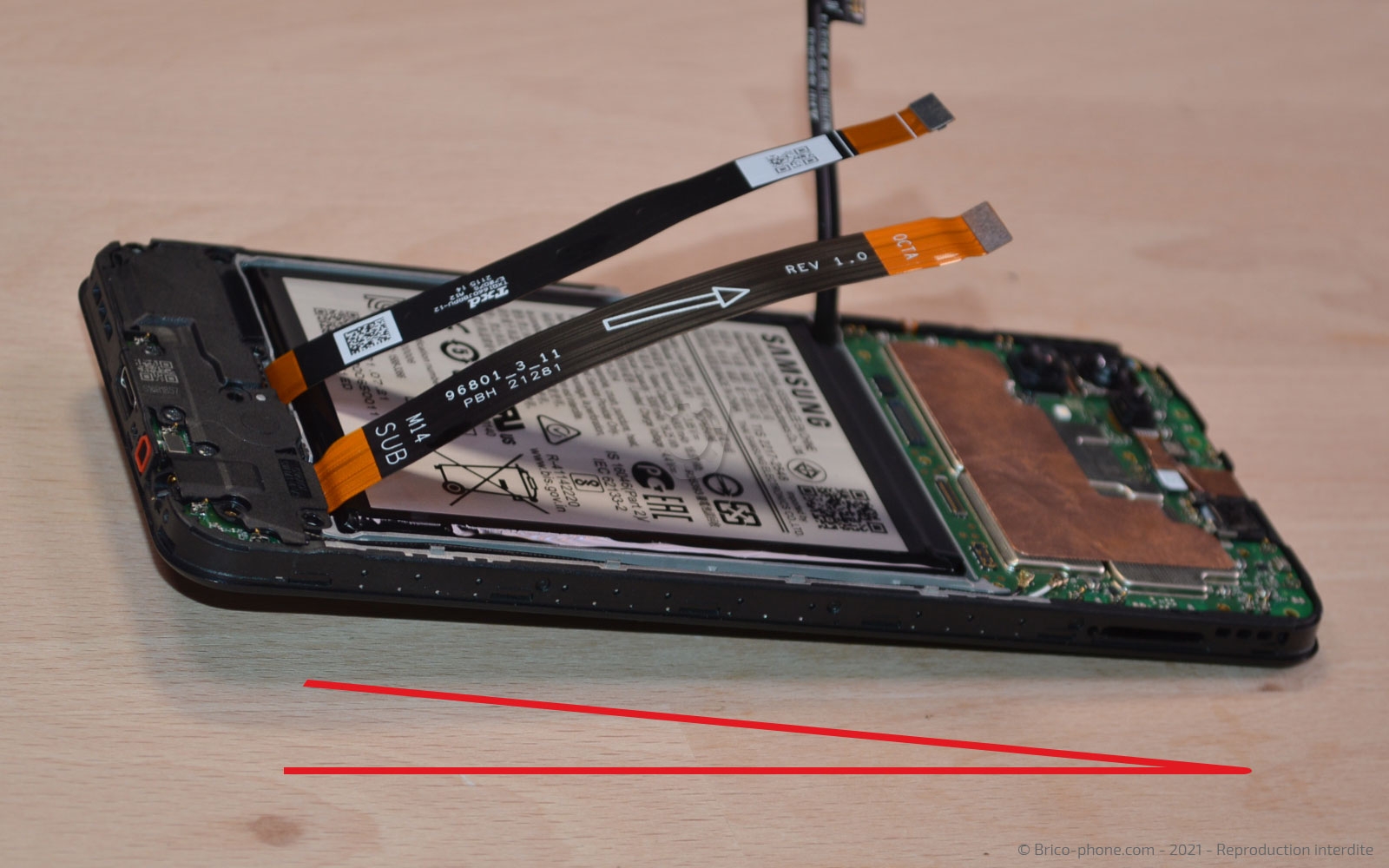

Etape 9 : Appliquer le iRemover

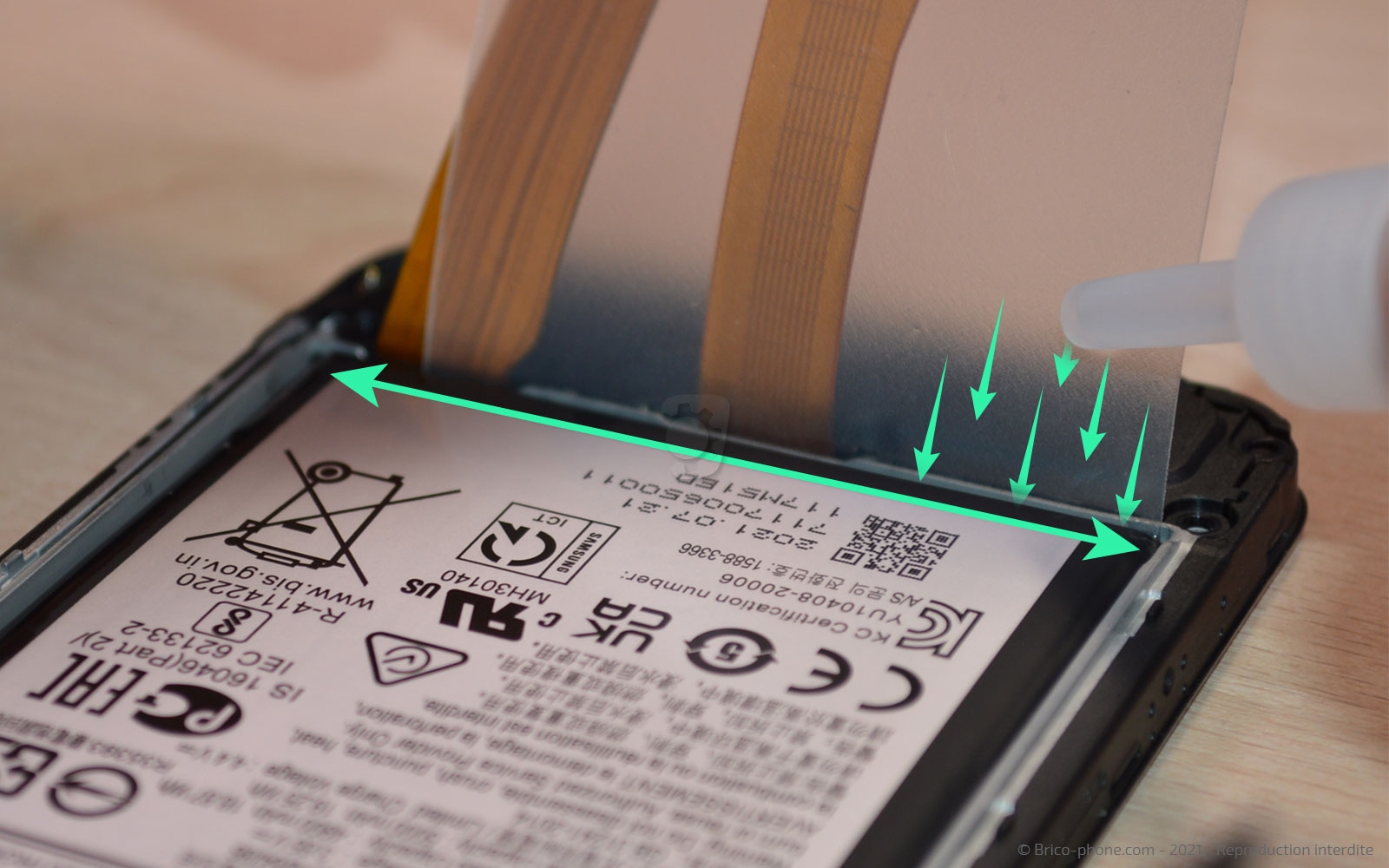

Glissez la carte fine transparente afin d'appliquer le liquide iRemover le long de celle-ci, en bas et sur la droite de la batterie.

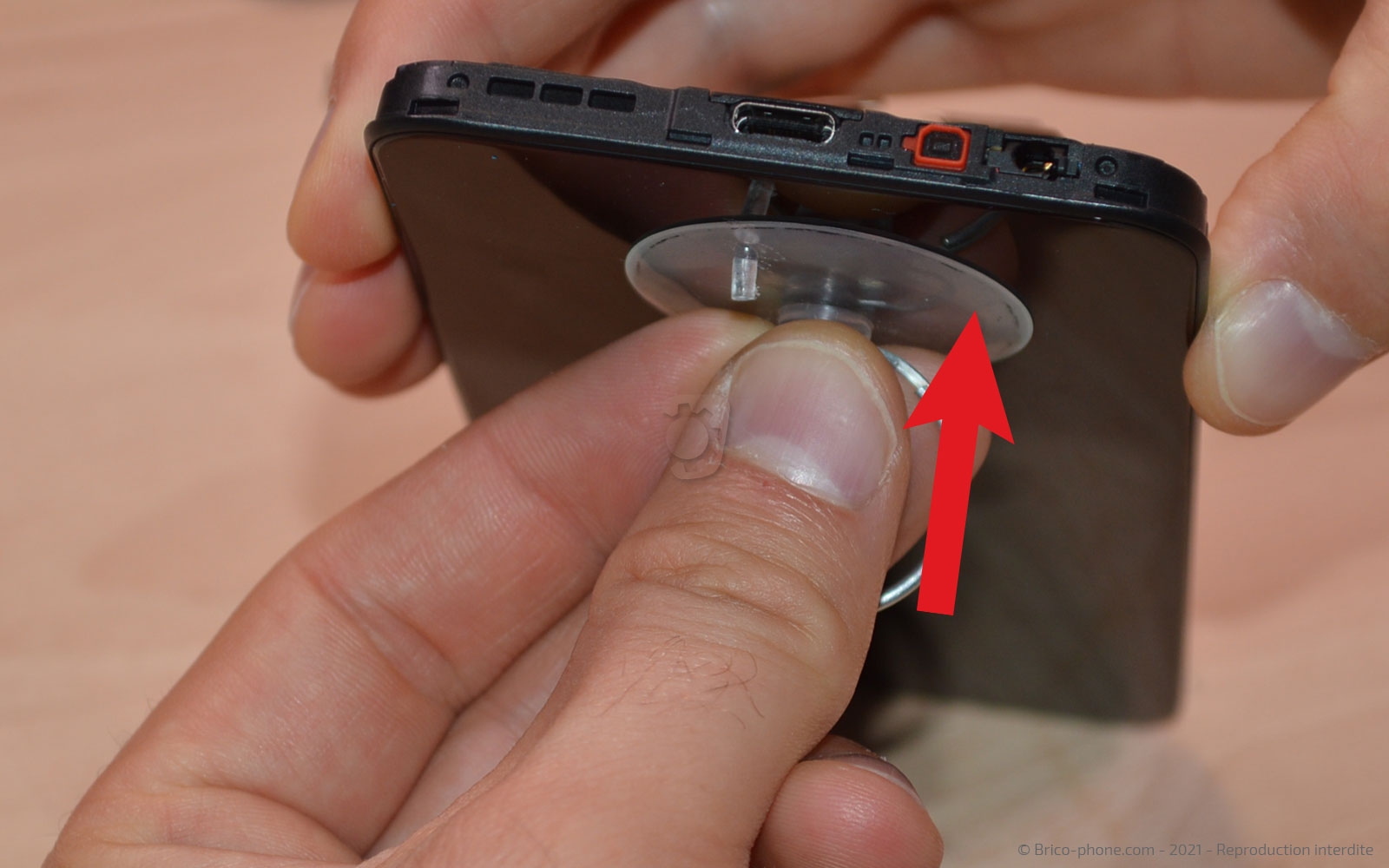

Appliquez la ventouse sous l'écran afin de faire glisser le liquide sous le composant pour ramollir le sticker de celle-ci.

Laissez agir environ 45 minutes.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €
Etape 10 : Retirer la batterie

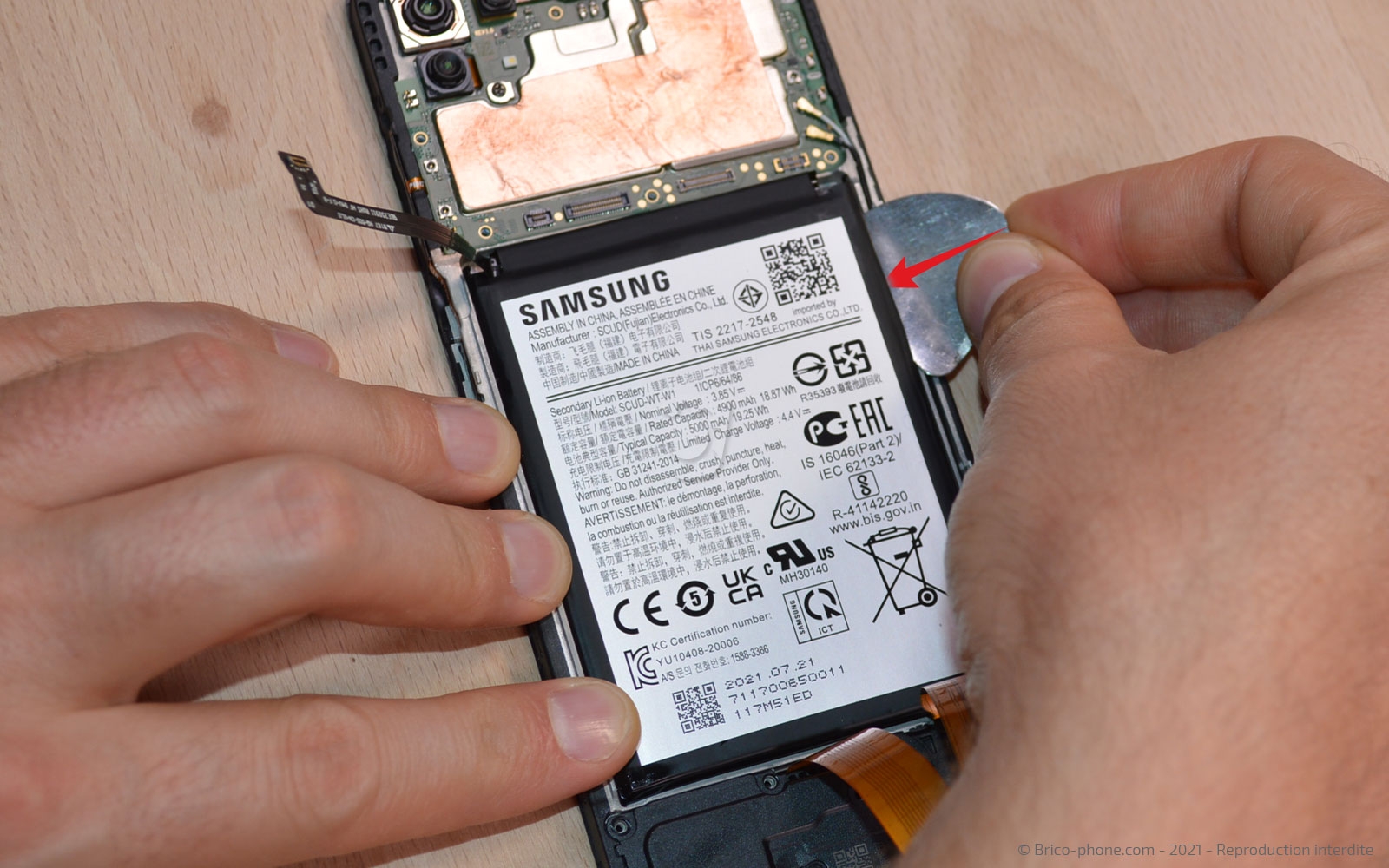

Sortez la batterie à l'aide du médiator en métal en faisant levier sur un des côtés.
Outils du kit utilisés
Outils du kit utilisés

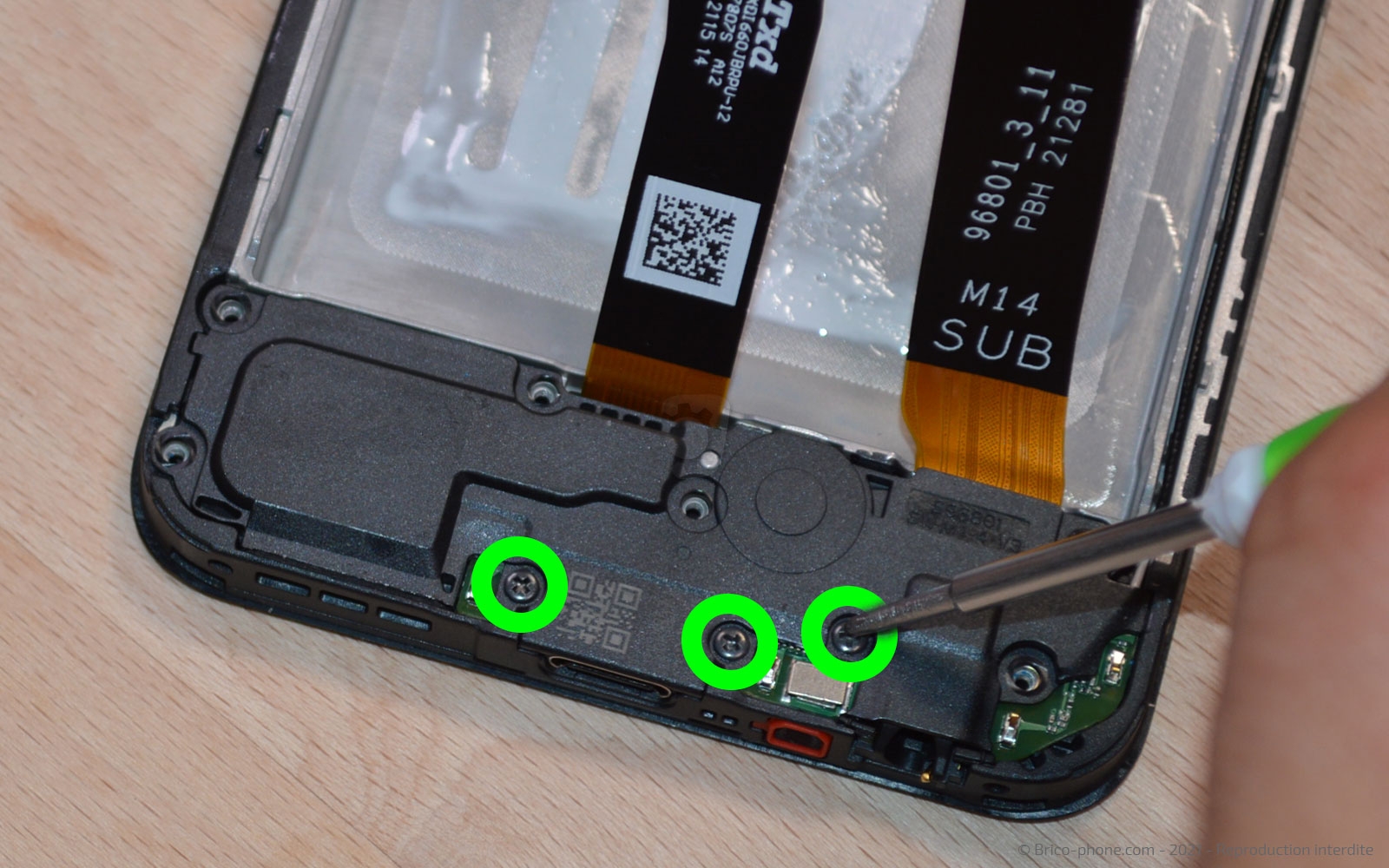

Etape 11 : Ôter le HP externe
Passons au bas du téléphone pour dévisser les 3 vis cruciformes, puis ôtez le bloc HP externe à l'aide du levier.
Outils du kit utilisés
Outils du kit utilisés

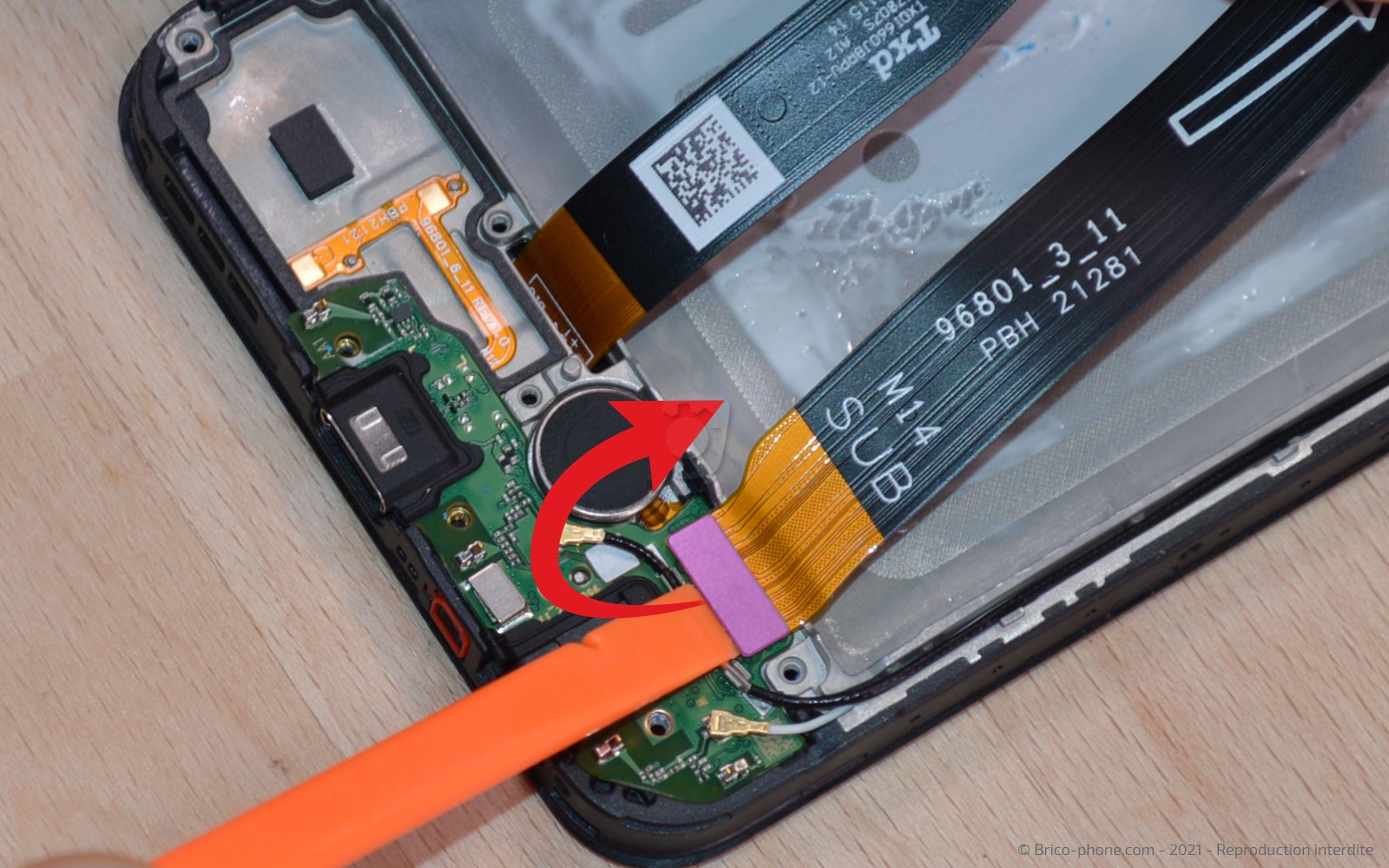

Etape 12 : Déconnecter le dock
Commencez par déconnecter la nappe d'interconnexion avec le levier puis les 2 câbles coaxiaux avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

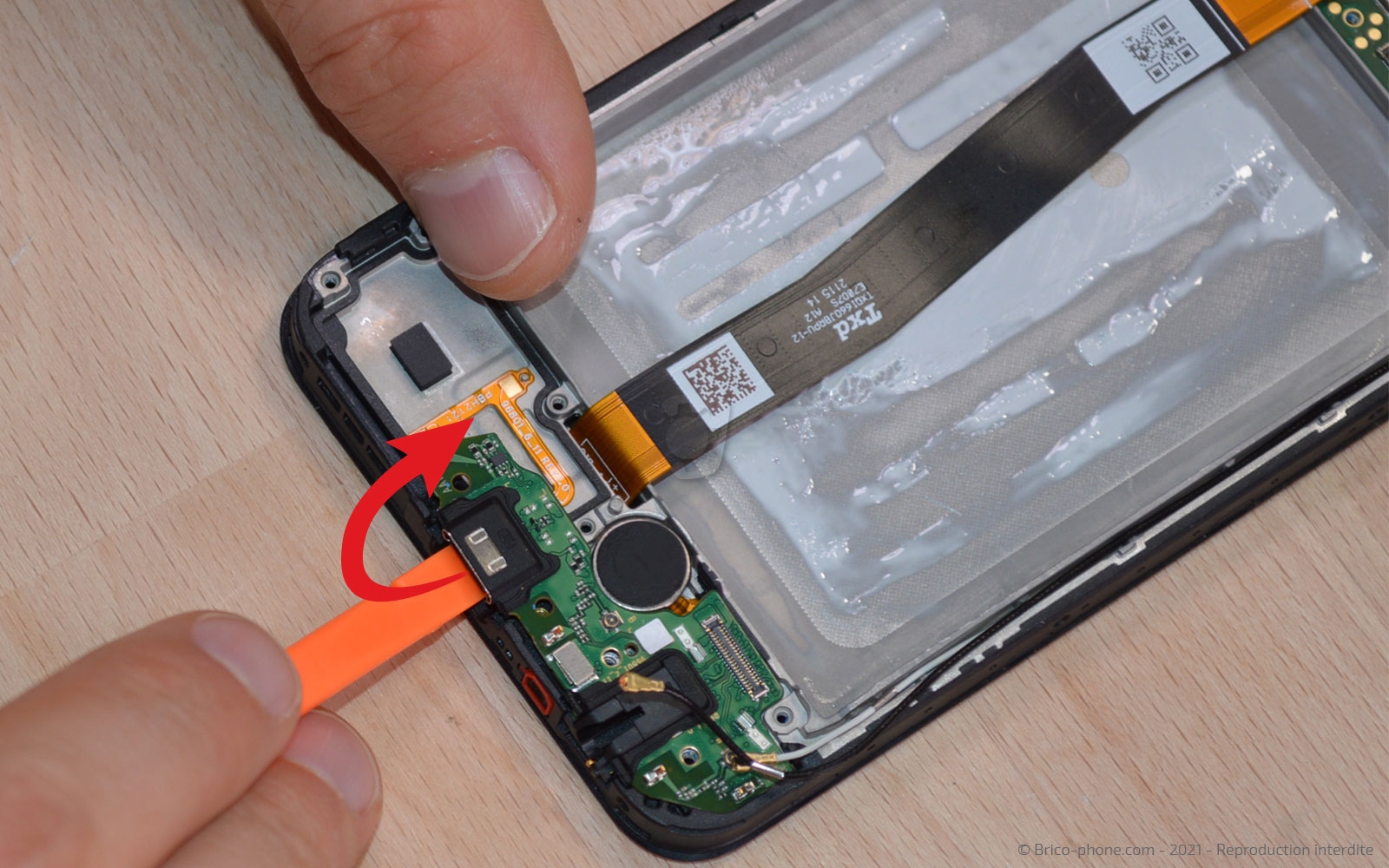

Etape 13 : Extraire le dock
Soulevez le dock de charge avec le levier pour le retirer.
Outils du kit utilisés
Outils du kit utilisés

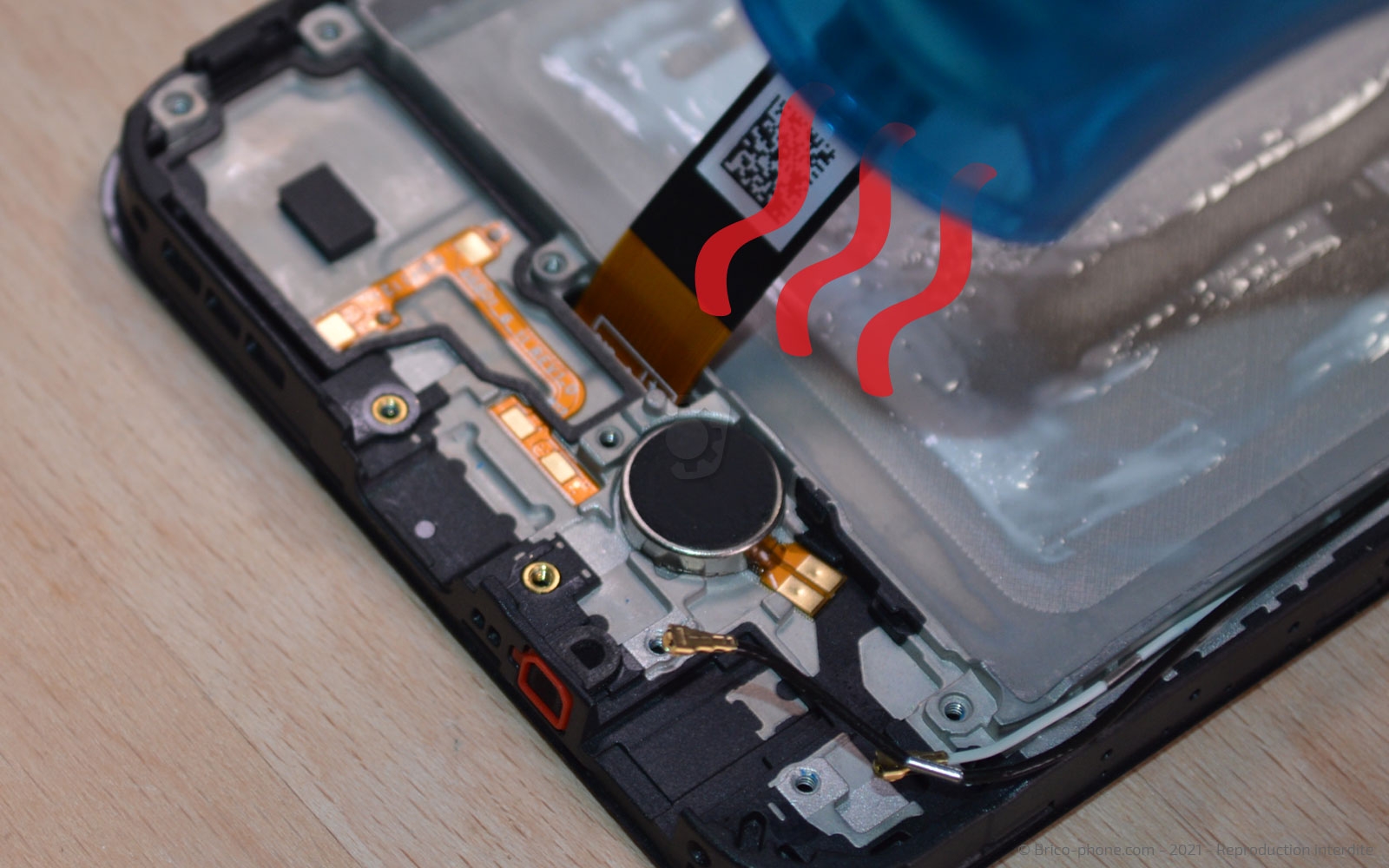

Etape 14 : Enlever le vibreur
Chauffez légèrement le vibreur afin de pouvoir le retirer avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 15 : Extraire la carte-mère

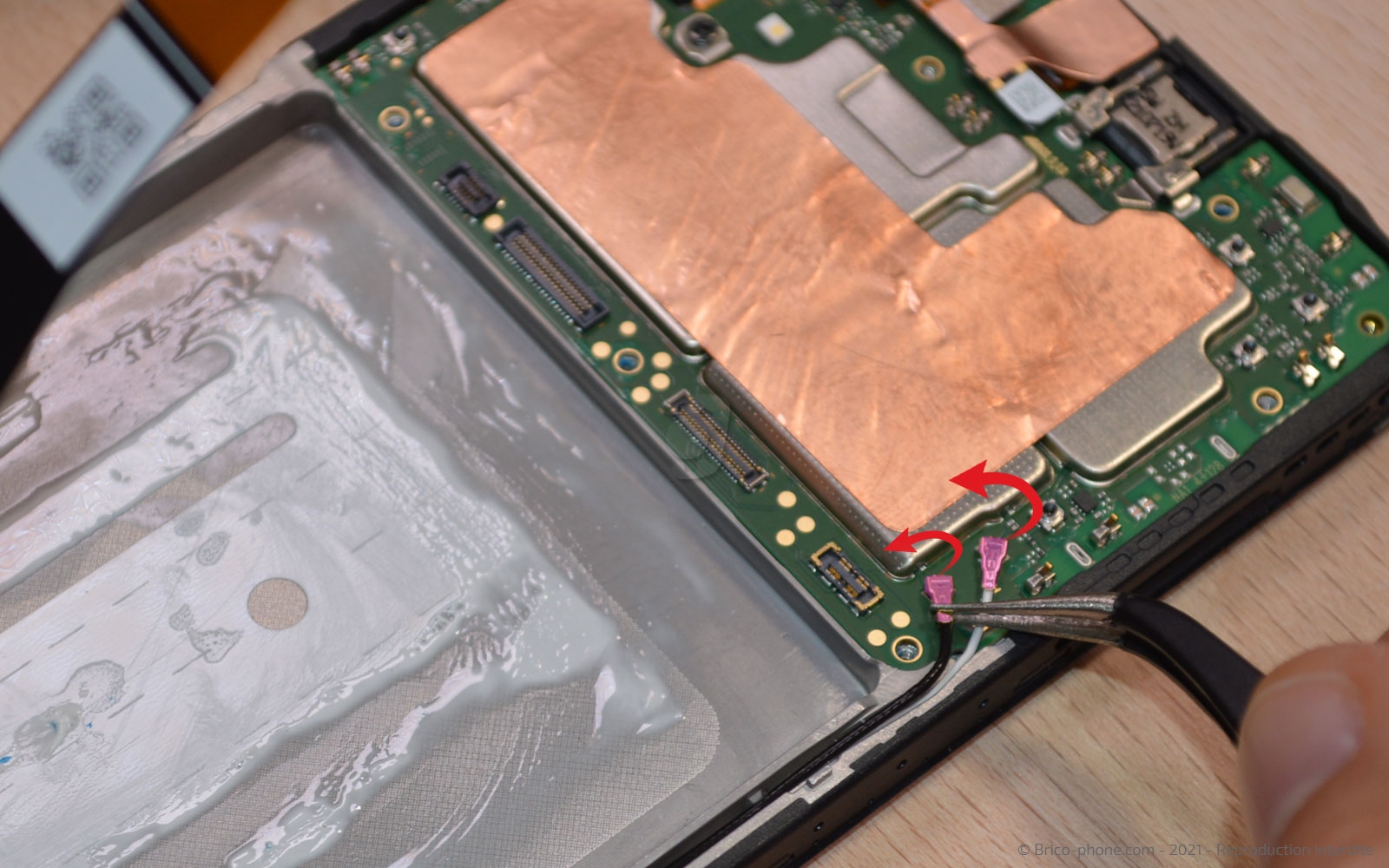

Commencez par déconnecter les 2 câbles coaxiaux de la carte-mère avec la pincette, puis dévissez la seule vis cruciforme qui la maintient au téléphone avant de pouvoir l'extraire à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

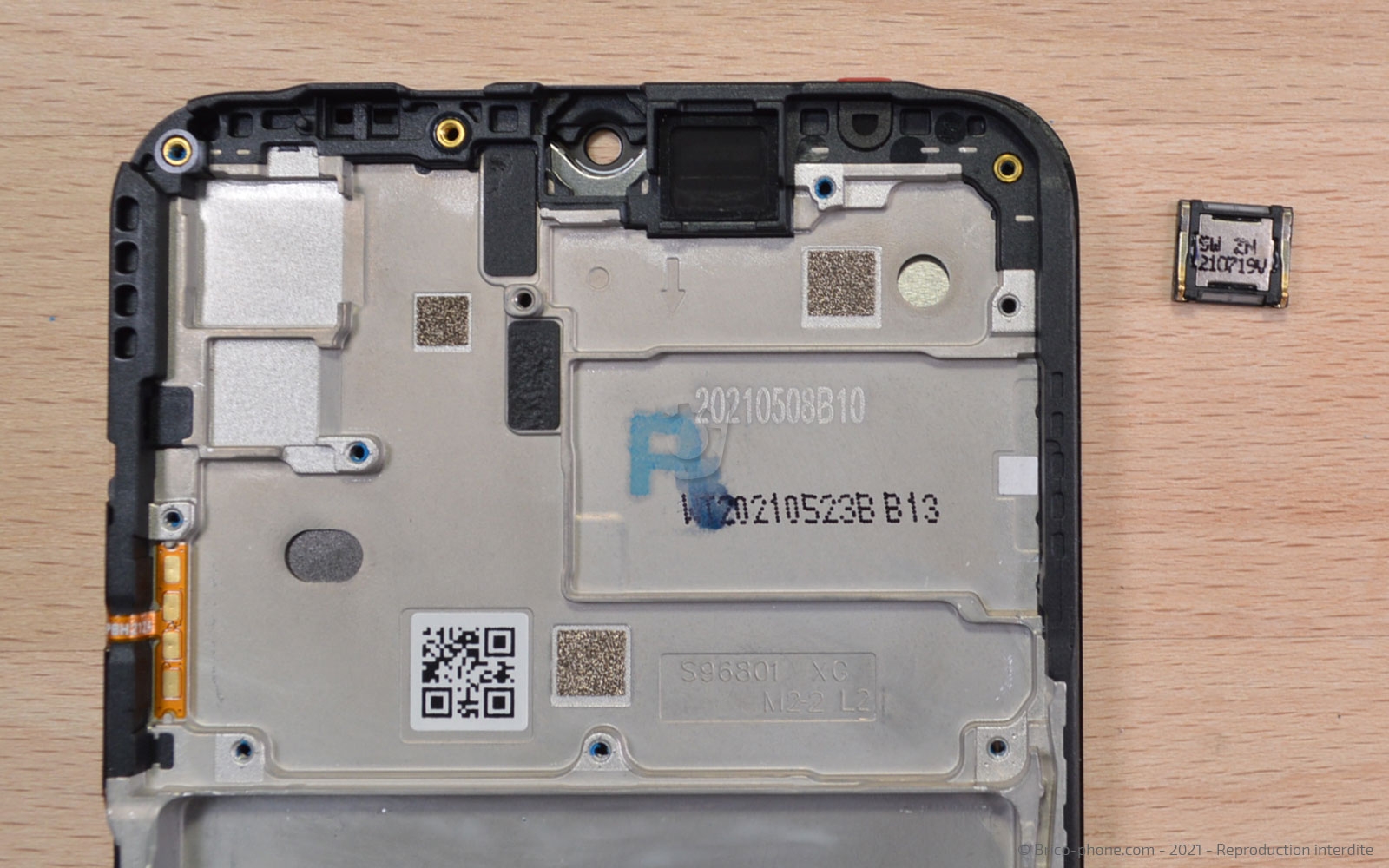

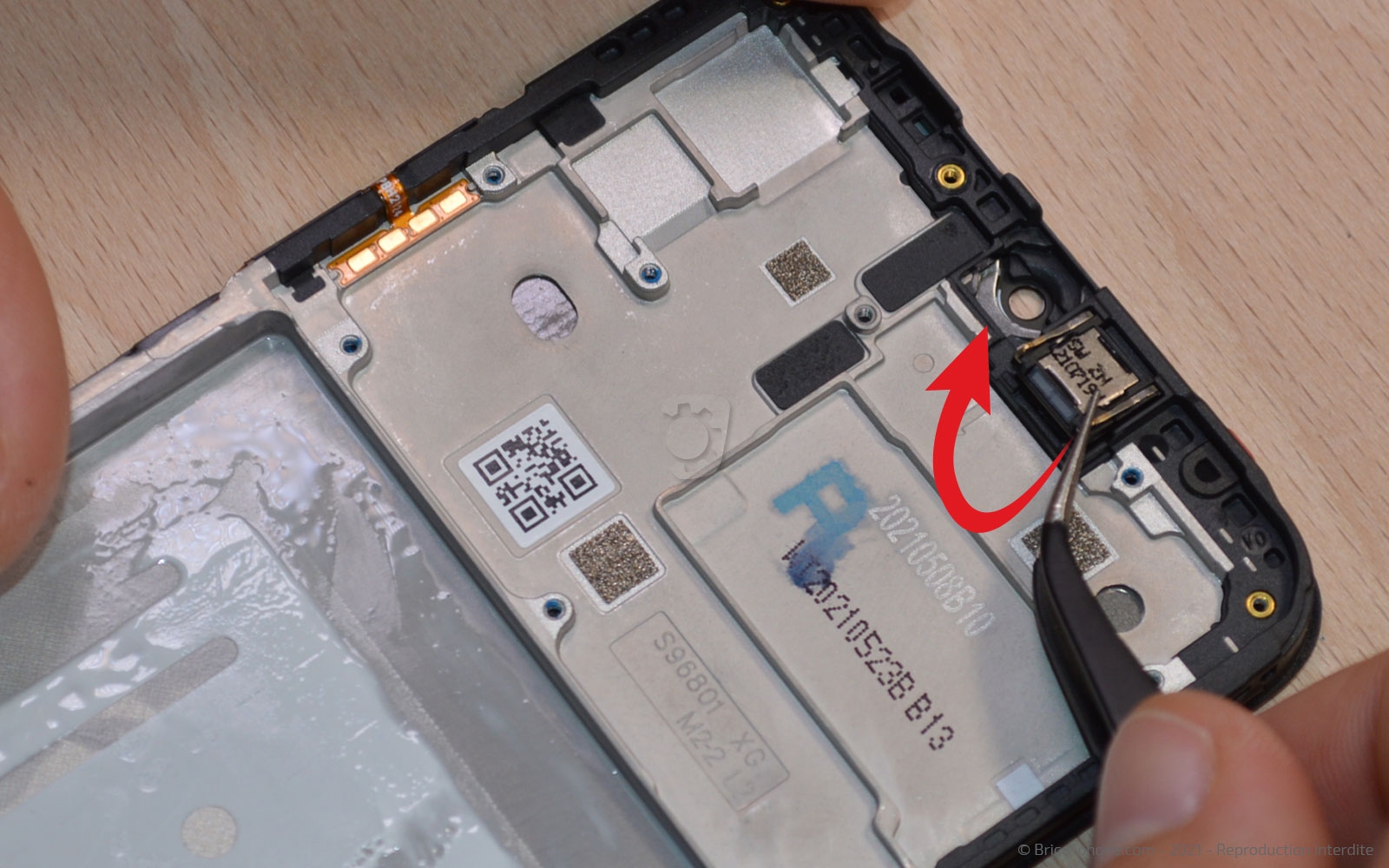

Etape 16 : Ôter l'écouteur de l'oreille
Chauffez l'écouteur de l'oreille pour l'ôter du châssis en glissant la pincette sous le composant.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

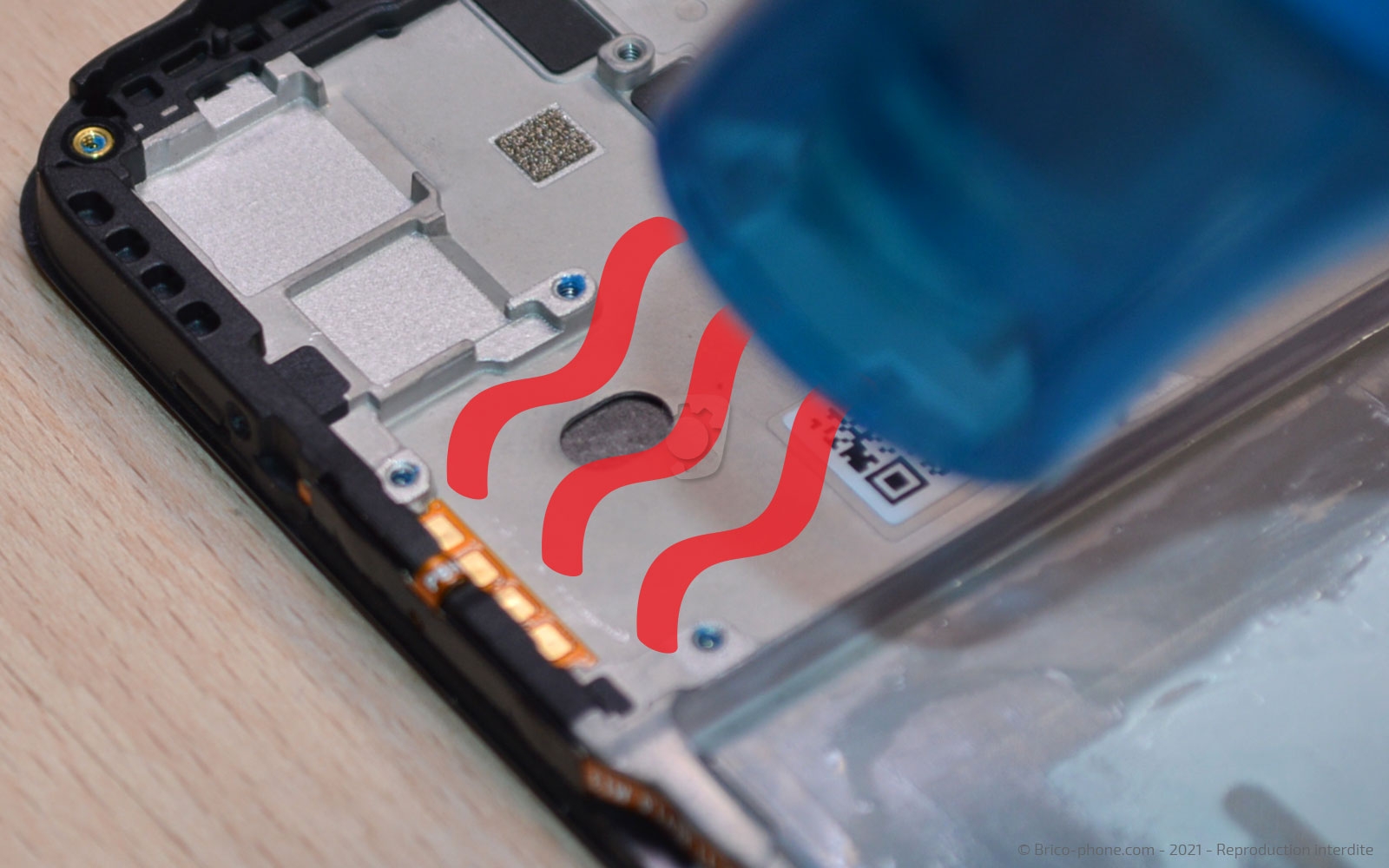

Etape 17 : Récupérer la nappe power et volume (1)
Reprenez le châssis afin de chauffer légèrement la nappe volume. Commencez par la décoller avec la pincette, une fois que vous l'aurez un peu décoller, continuez avec le levier.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 18 : Récupérer la nappe power et volume (2)

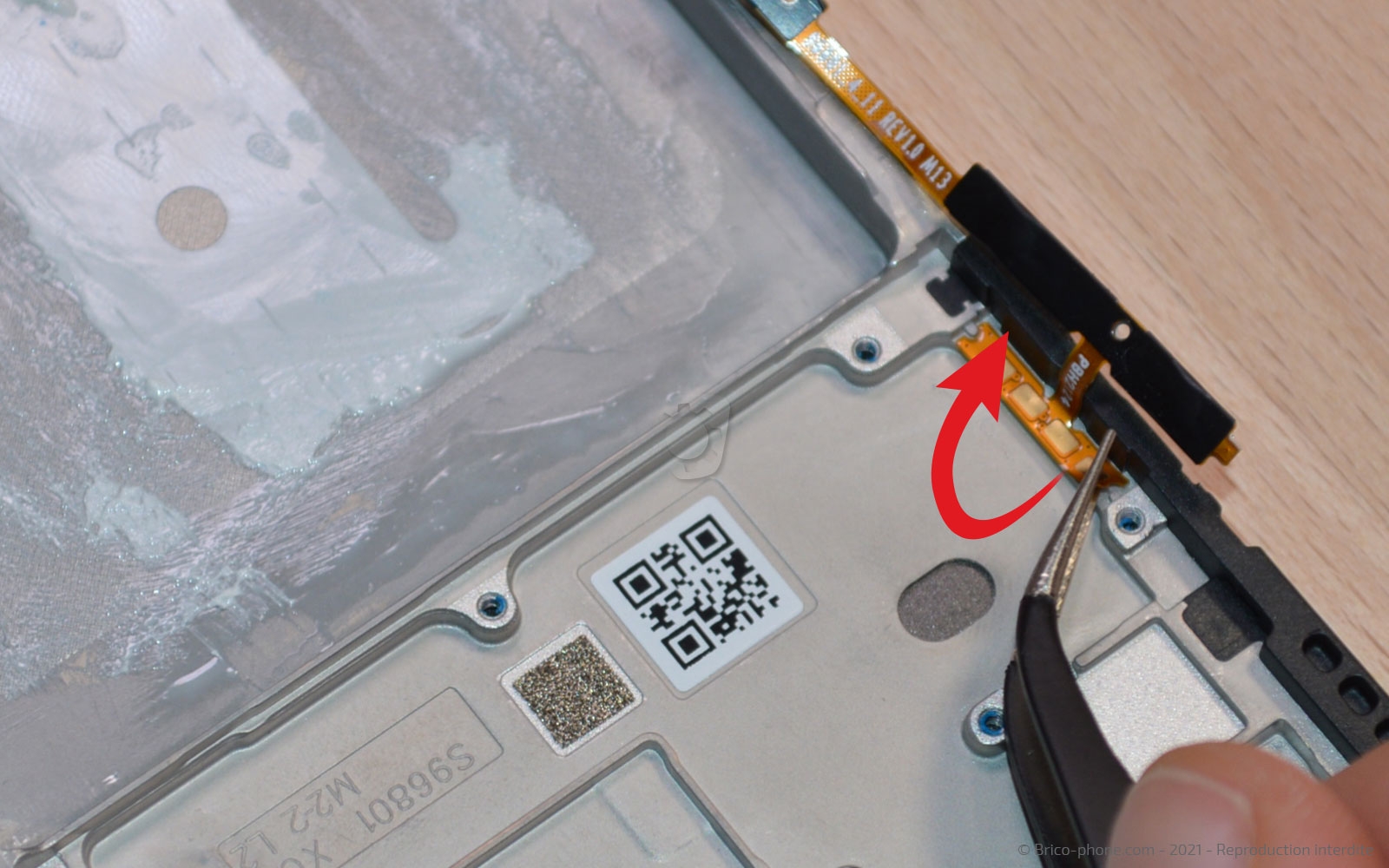

Décollez la partie sur le châssis avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 19 : Déconnecter la caméra avant

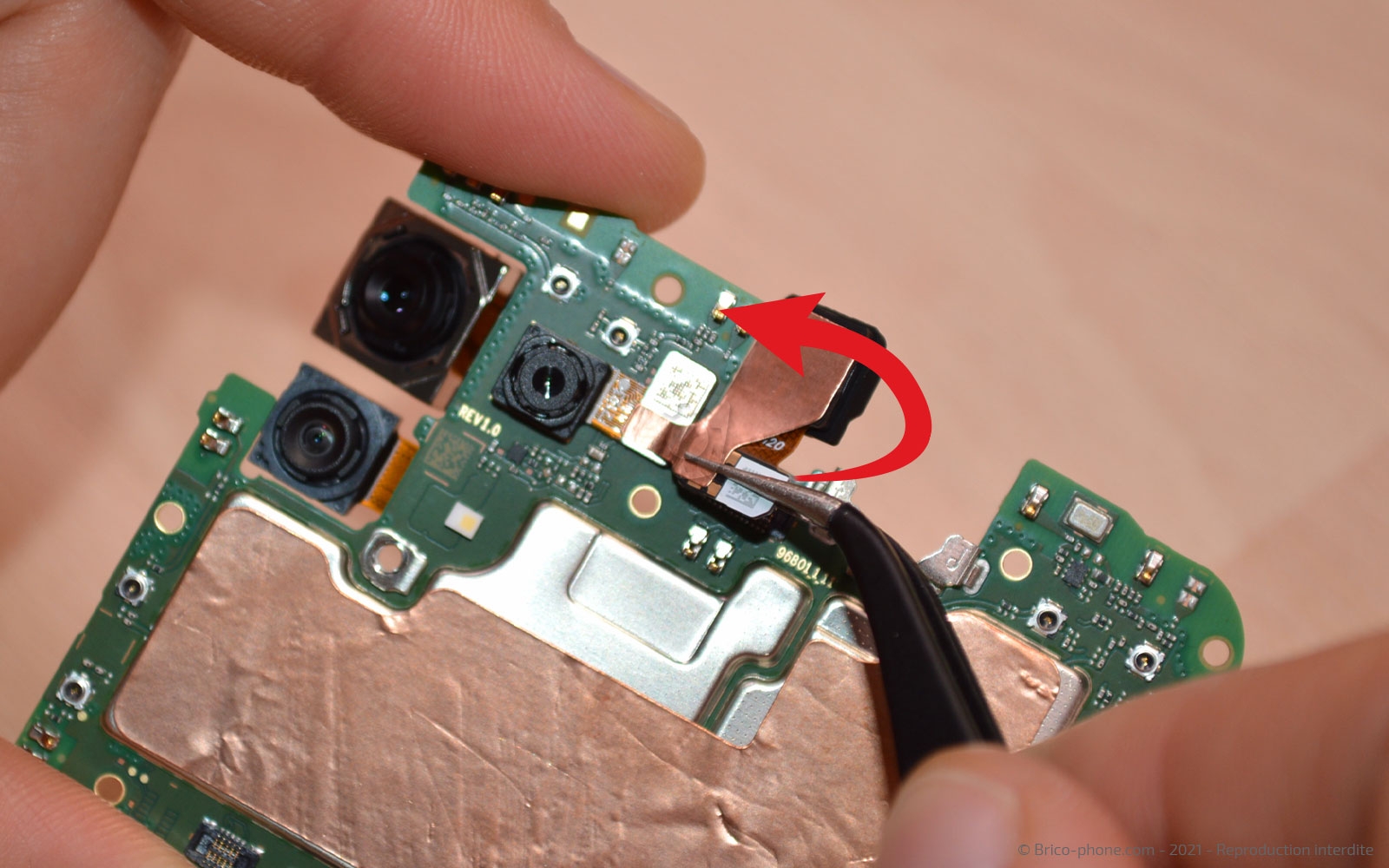

Sur la carte mère, retirez le film de cuivre qui retient la caméra avec la pincette avant de la déconnecter avec le levier.
Outils du kit utilisés
Outils du kit utilisés

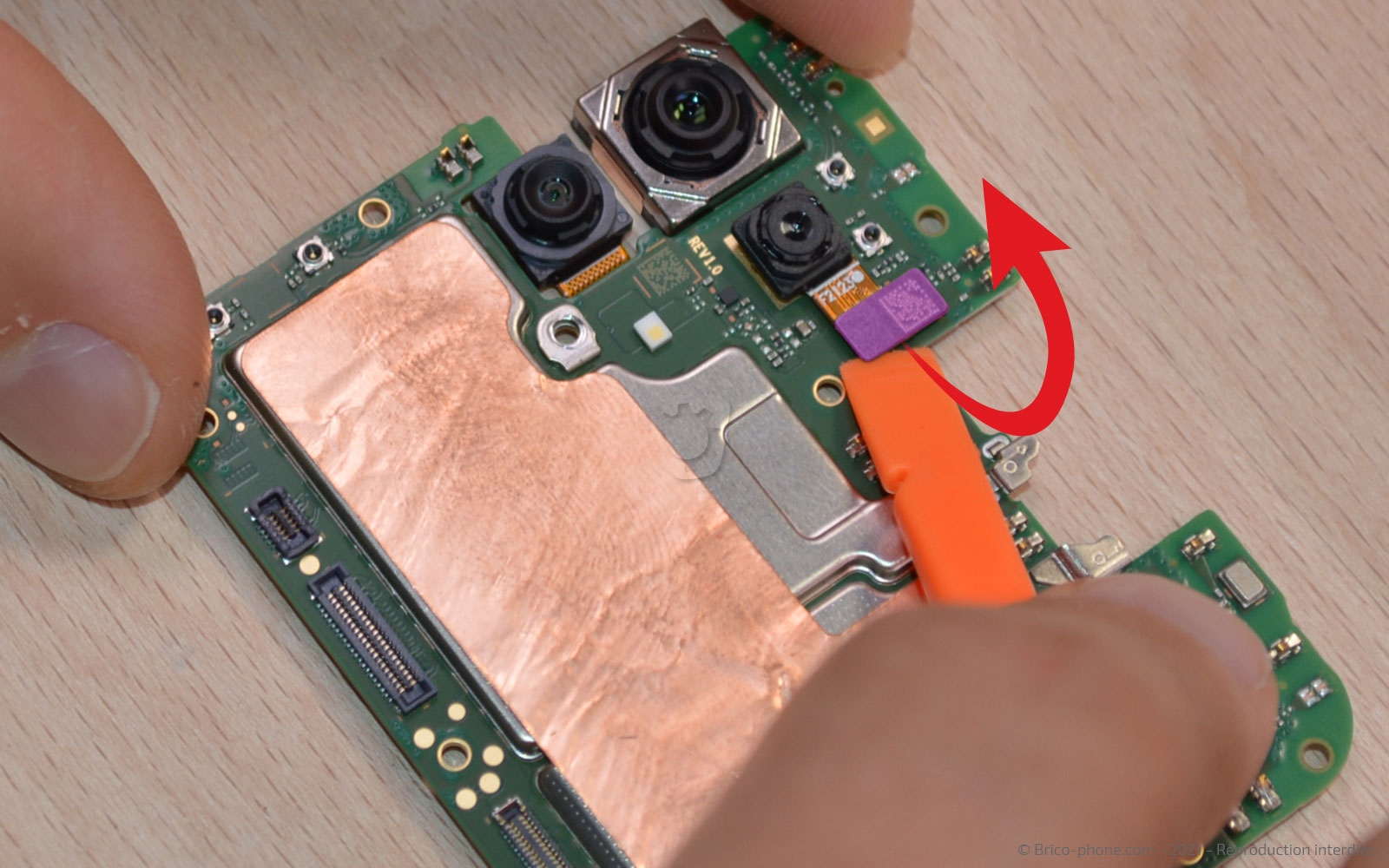

Etape 20 : Déconnecter les caméras arrière
Il ne vous reste plus qu'à déconnecter toutes les caméras arrière avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

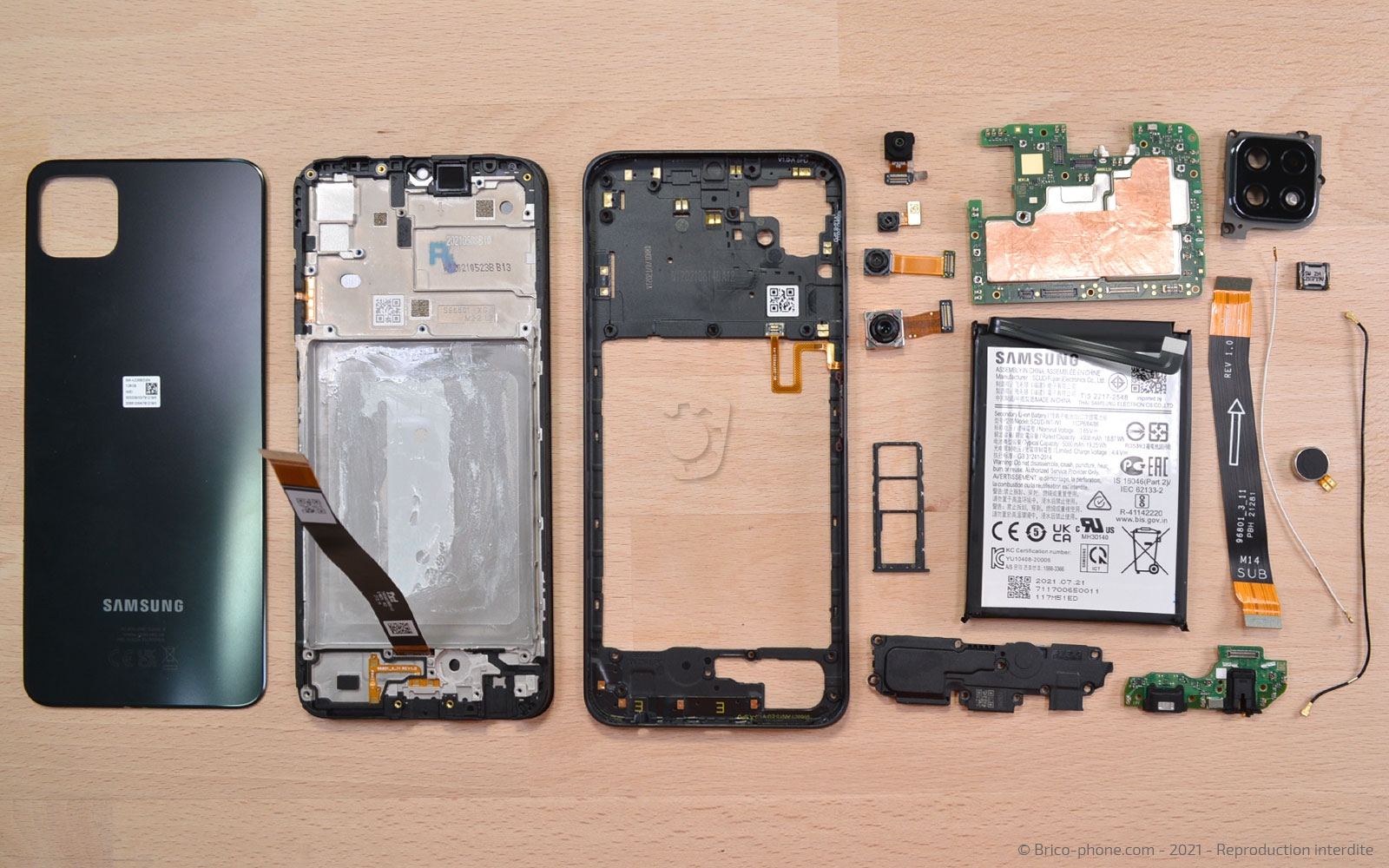

Vue éclatée
Voici un aperçu des composants que vous trouverez dans votre Samsung Galaxy A22 5G.
