Changement de nappe caméra avant Facetime sur iPhone 5

Temps estimé : 45 min
Difficulté : 2/5
iPhone 5 | Temps estimé : 45 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la nappe de la caméra avant Facetime et du capteur de proximité sur votre iPhone 5.

Diagnostic

› L'écran de votre iPhone 5 ne s'éteint plus lorsque vous l'approchez à l'oreille
› La caméra avant ne fonctionne plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméra avant et capteur de proximité pour iPhone 5
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5
4,90 €
Ajouter au panier

Etape 1 : Retirer les 2 vis du bas du téléphone

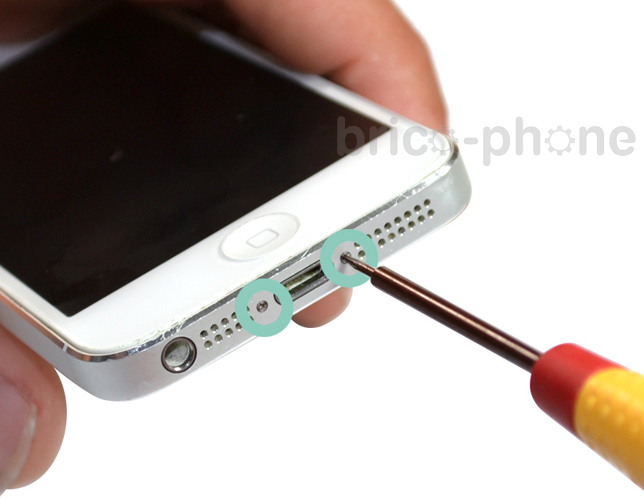

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Etape 1 : Retirer les 2 vis du bas du téléphone
Etape 2a : Retirer la vitre

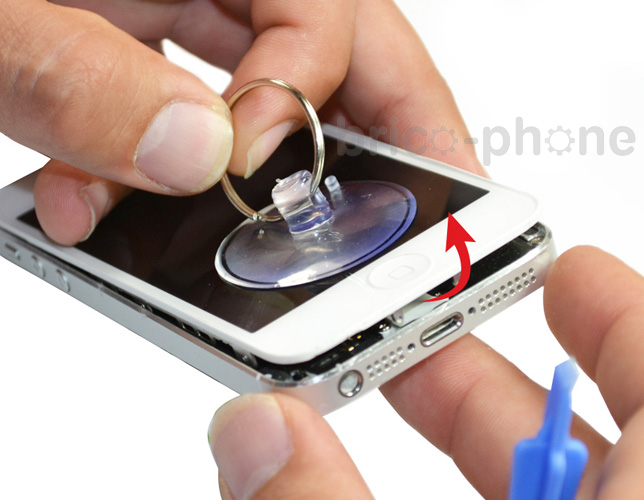

A l'aide d'une ventouse placée près du bouton Home, tirer jusqu'à qu'apparaisse un petit jour entre le châssis et la vitre.
Etape 2a : Retirer la vitre

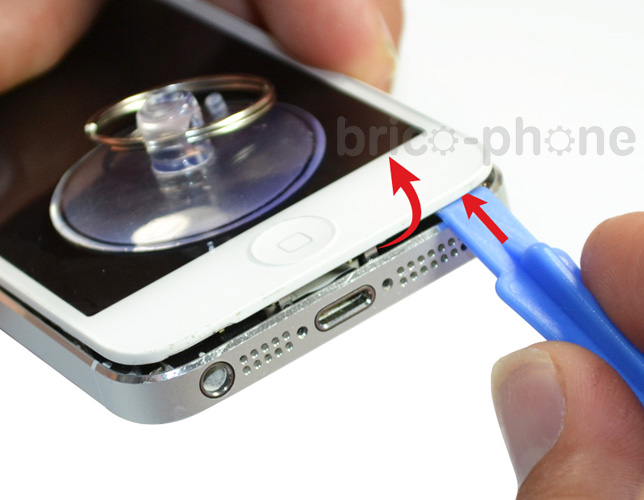

Etape 2b : Retirer la vitre

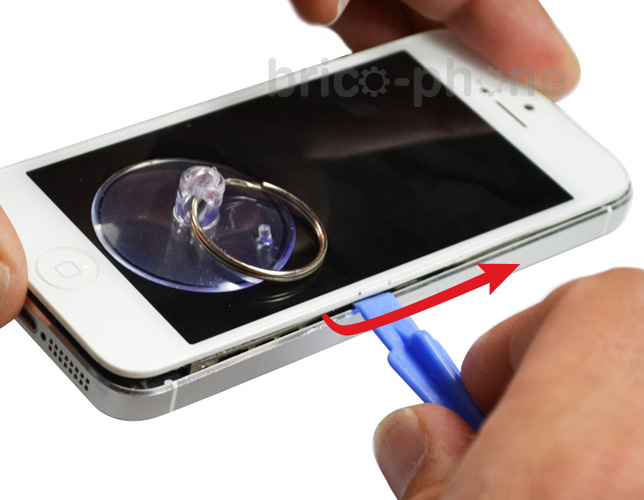

A présent, insérer le levier plastique et faites levier sur l'ensemble des contours de la vitre puis vous pourrez la lever délicatement.
Etape 2b : Retirer la vitre
Etape 2c : Retirer la vitre
Etape 2c : Retirer la vitre

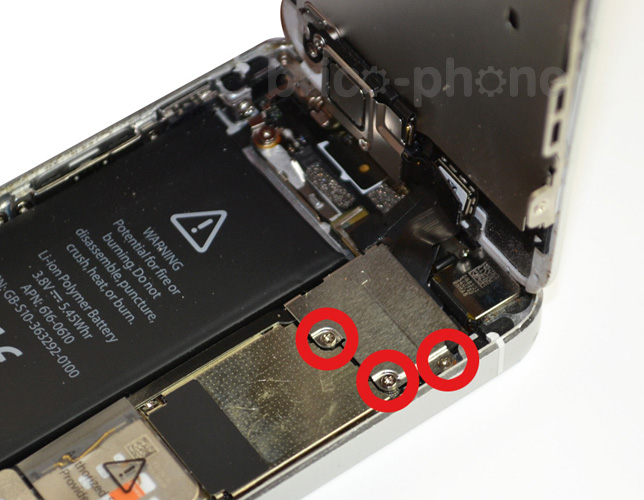

Etape 3a : Déconnecter les nappes de l'écran
Les nappes de l'écran sont situées derrière une plaquette métallique qu'il vous faut dévisser. Il s'agit des 3 vis B1, B2 et B3.
Etape 3a : Déconnecter les nappes de l'écran
Etape 3b : Déconnecter les nappes de l'écran

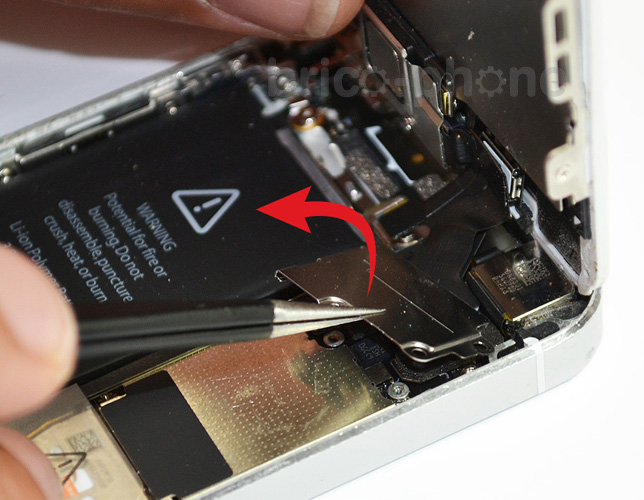

Retirer la plaquette métallique de protection.
Etape 3b : Déconnecter les nappes de l'écran

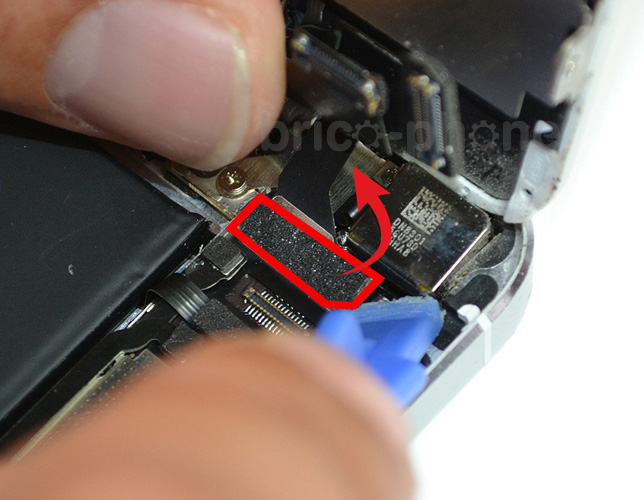

Etape 3c : Déconnecter les nappes de l'écran

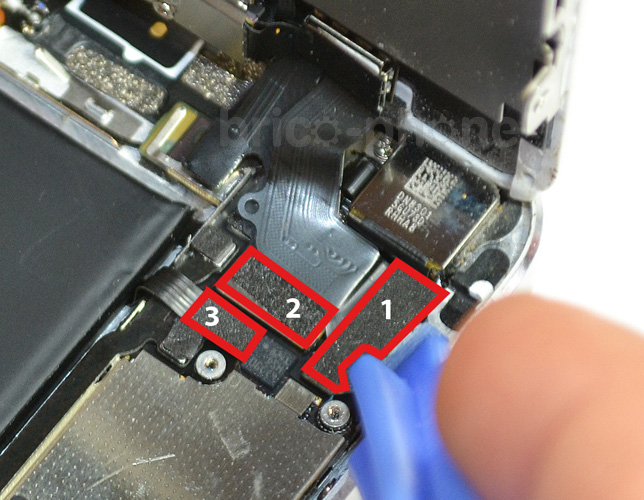

Déconnecter les nappes de l'écran à l'aide d'un levier plastique en commençant par celle de droite (nappes LCD, tactile, puis de la caméra avant).
Etape 3c : Déconnecter les nappes de l'écran
Etape 3d : Déconnecter les nappes de l'écran
Etape 3d : Déconnecter les nappes de l'écran
Etape 4a : Retirer la caméra avant Facetime de l'écran

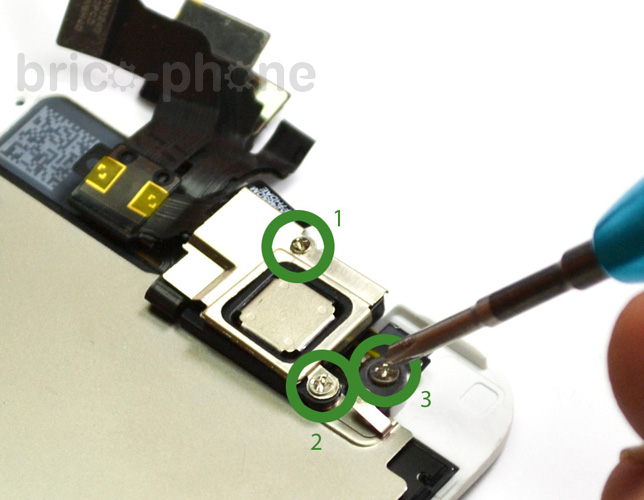

Retirer les vis C1 et C2 pour pouvoir enlever la plaquette métallique.
Etape 4a : Retirer la caméra avant Facetime de l'écran

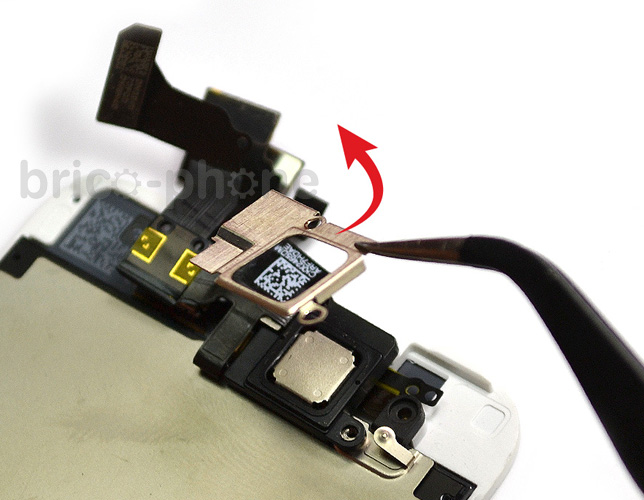

Etape 4b : Retirer la caméra avant Facetime de l'écran
Récupérer le petit morceau métallique de l'écouteur interne avec une pince.
Etape 4b : Retirer la caméra avant Facetime de l'écran

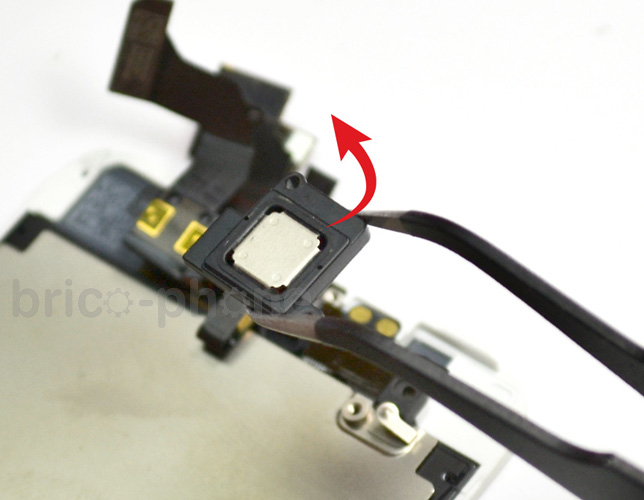

Etape 4c : Retirer la caméra avant Facetime de l'écran
Retirer l'écouteur interne.
Etape 4c : Retirer la caméra avant Facetime de l'écran
Etape 4d : Retirer la caméra avant Facetime de l'écran

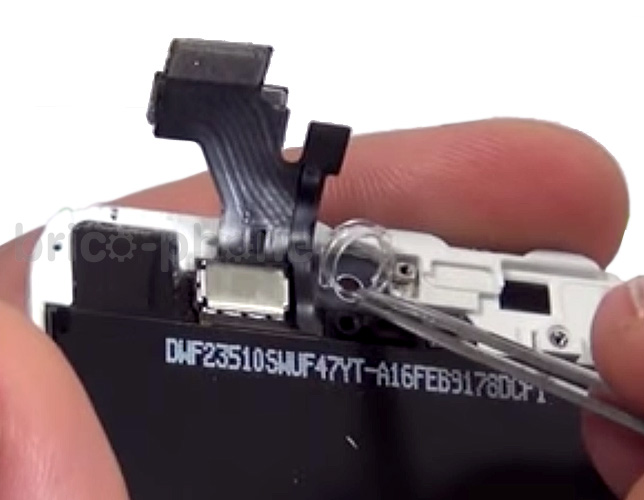

Enfin, vous pouvez déclipser le petit élément plastique rond (celui-ci peut être légèrement collé).
Etape 4d : Retirer la caméra avant Facetime de l'écran
Etape 4e : Retirer la caméra avant Facetime de l'écran

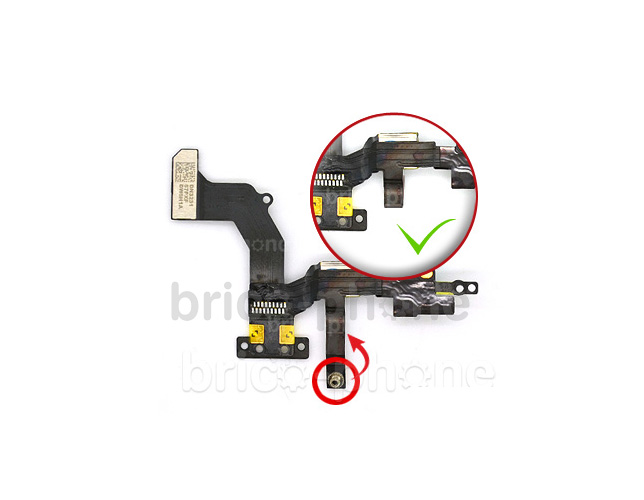

Lors du remontage, le petit micro situé juste en dessous de la caméra, doit être replié sur lui même et clipsé dans le petit trou prévu.
Etape 4e : Retirer la caméra avant Facetime de l'écran
