Changement du connecteur de charge sur Galaxy Xcover Pro

Avant toutes choses, il est impératif de connaître son modèle de téléphone.

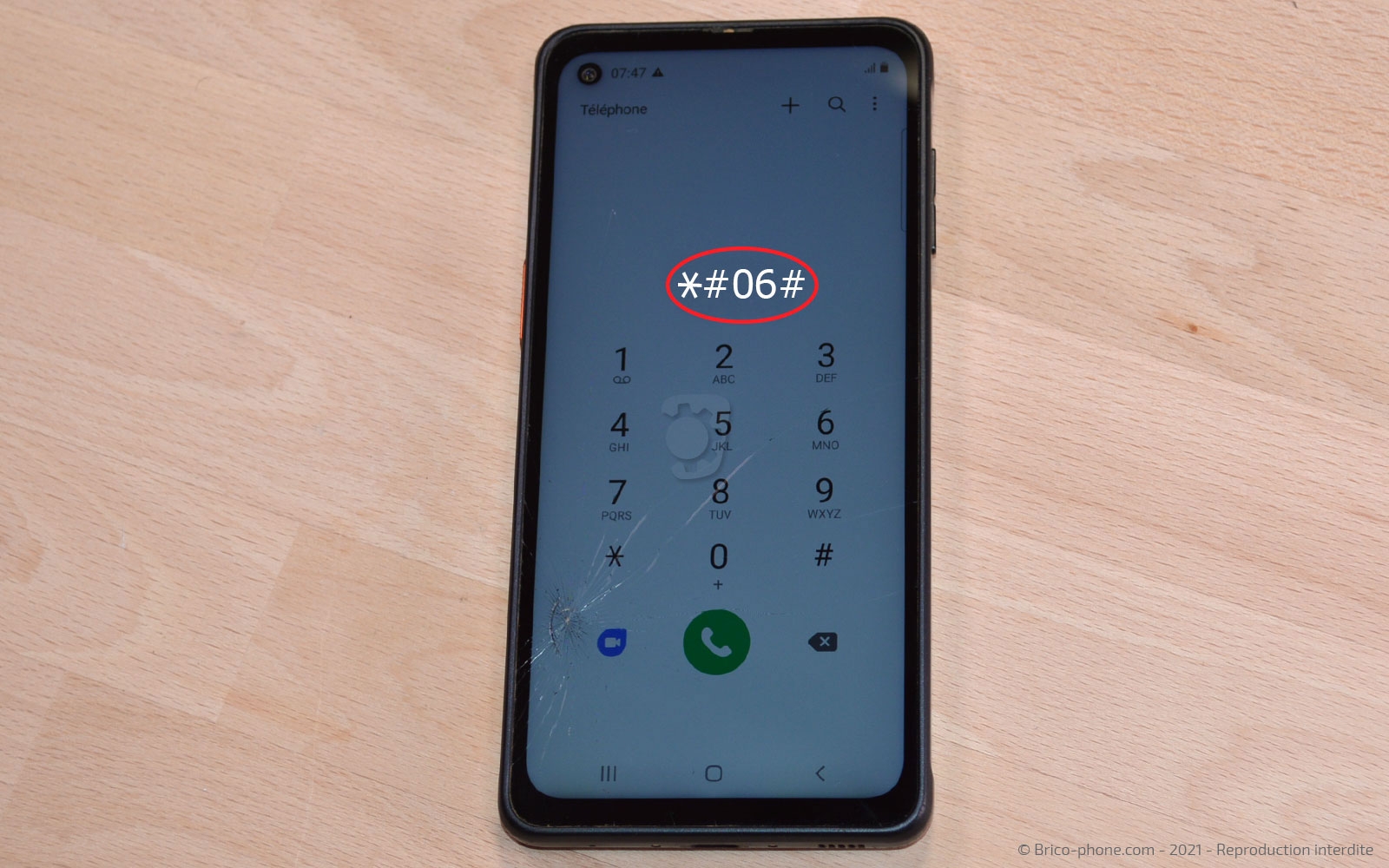

Pour cela vous avez deux possibilités, si votre écran fonctionne encore, allez sur l'application téléphone et tapez *#06# pour avoir le numéro IMEI que vous retranscrirez dans la rubrique de notre page d'accueil.

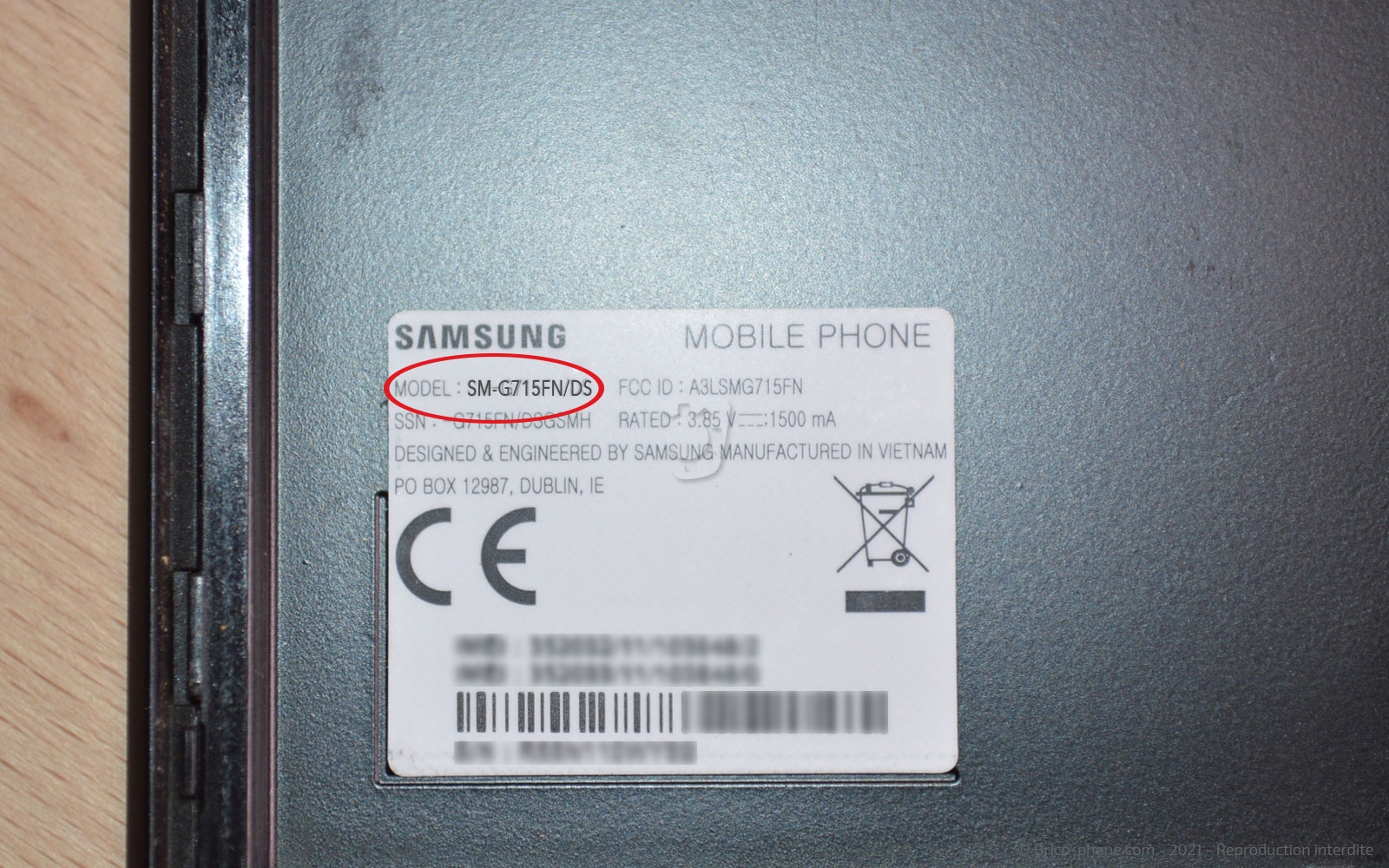

Si vous n'avez pas d'affichage, retirez la vitre arrière puis la batterie. Sur le châssis du téléphone, sous la batterie, si vous retrouvez la référence "SM-G715FN/DS", vous avez bien un Samsung Galaxy Xcover Pro.

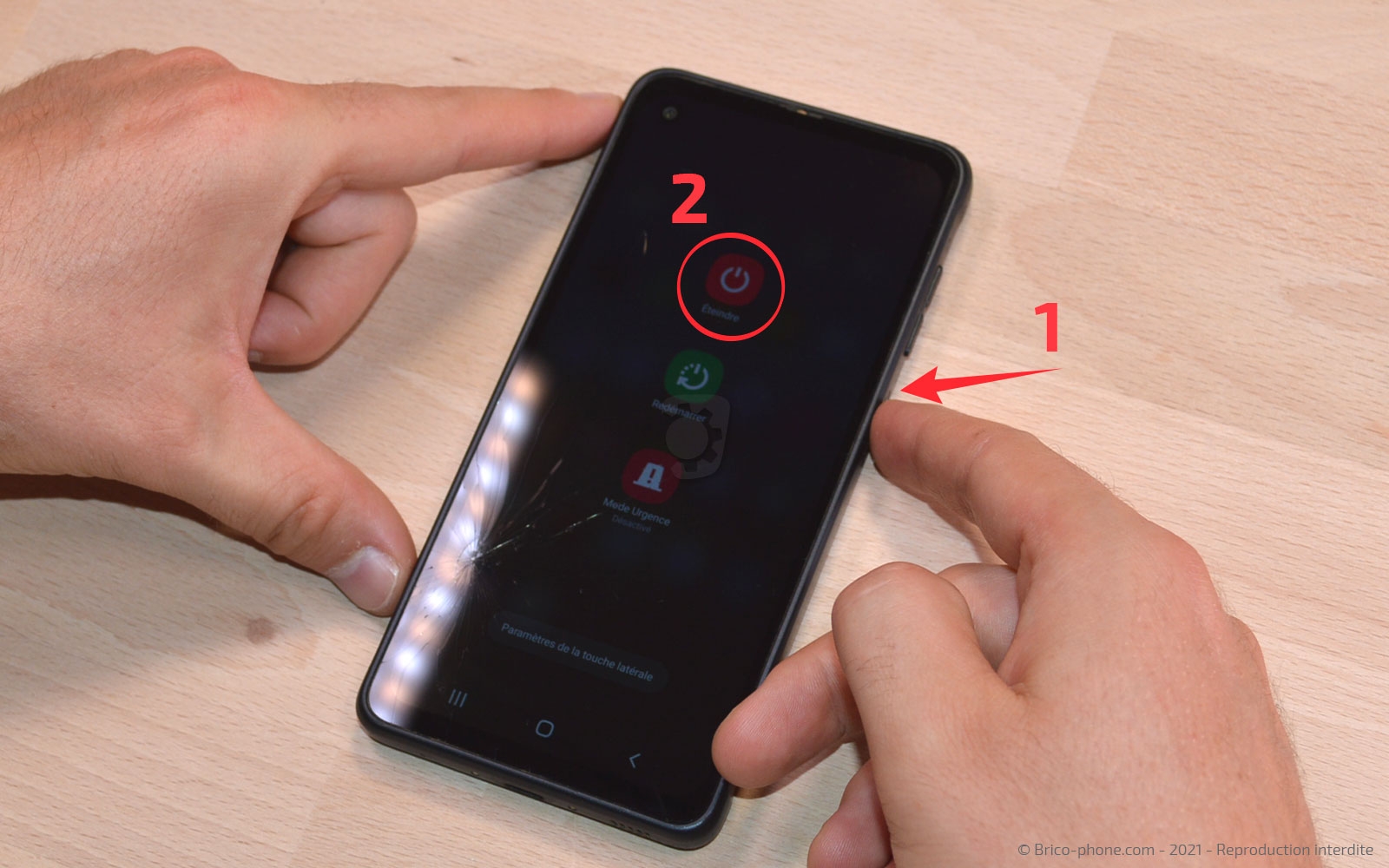

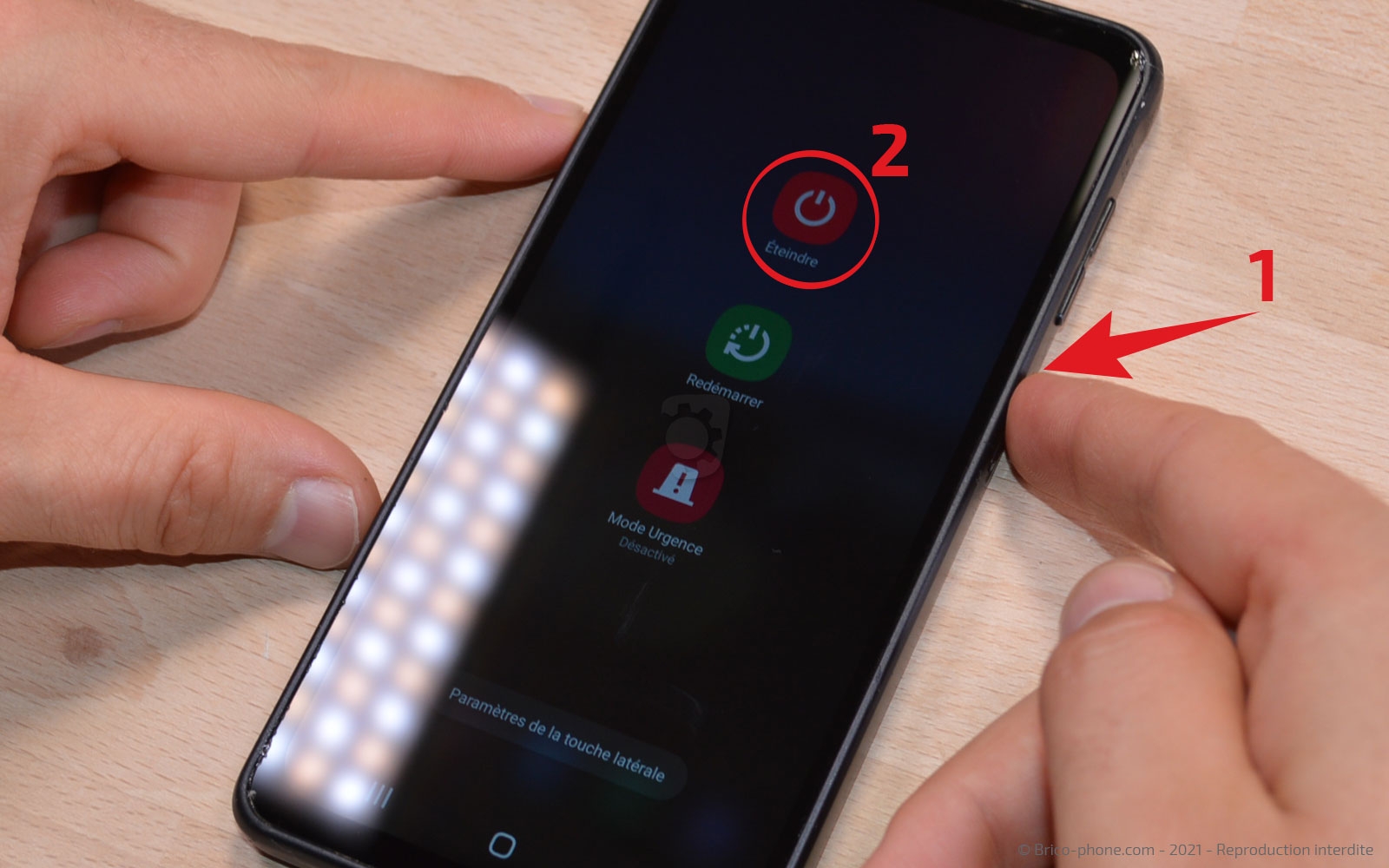

Maintenez le bouton power afin de faire apparaître un menu, puis appuyez sur "éteindre" pour couper l'alimentation de votre smartphone.

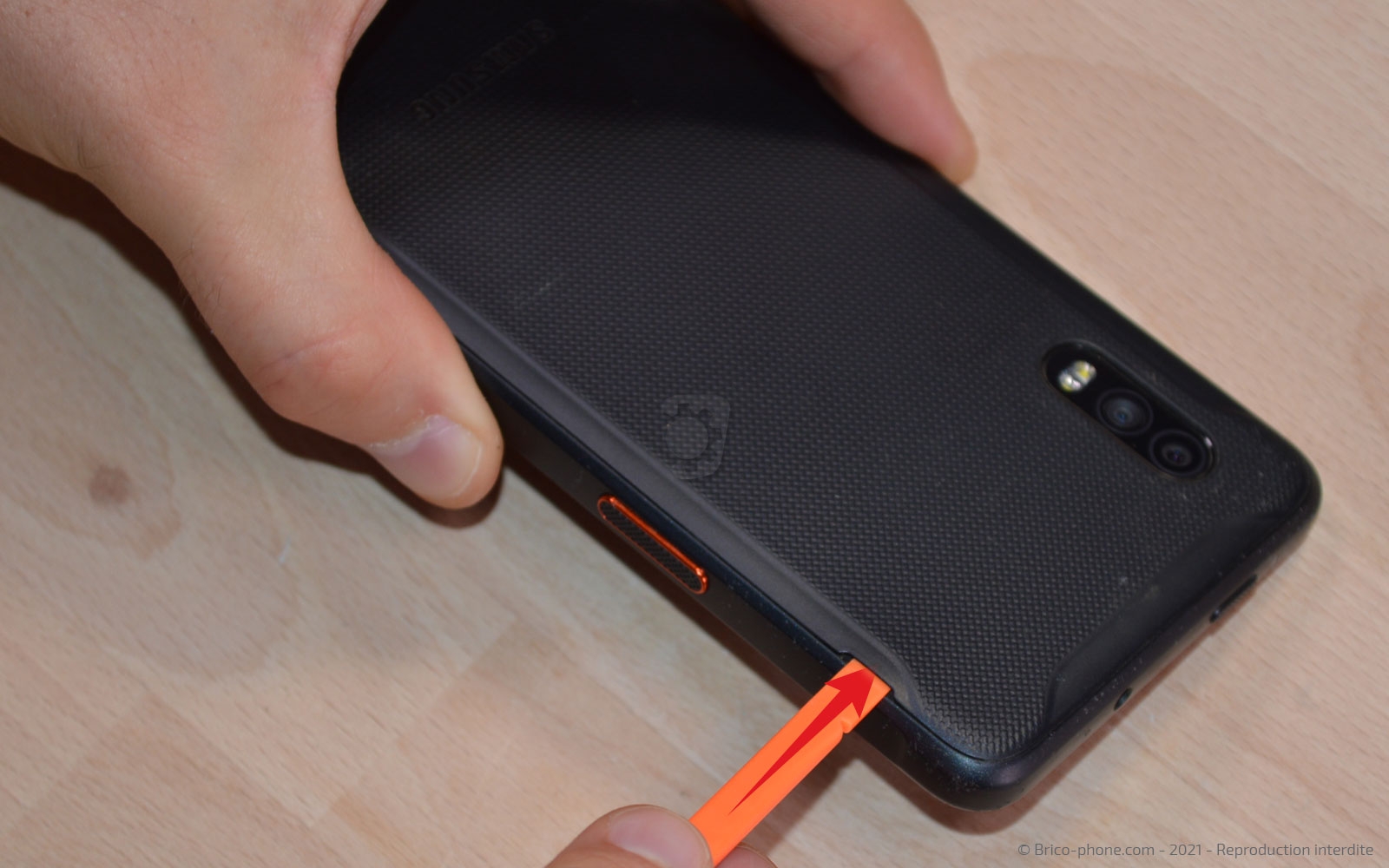

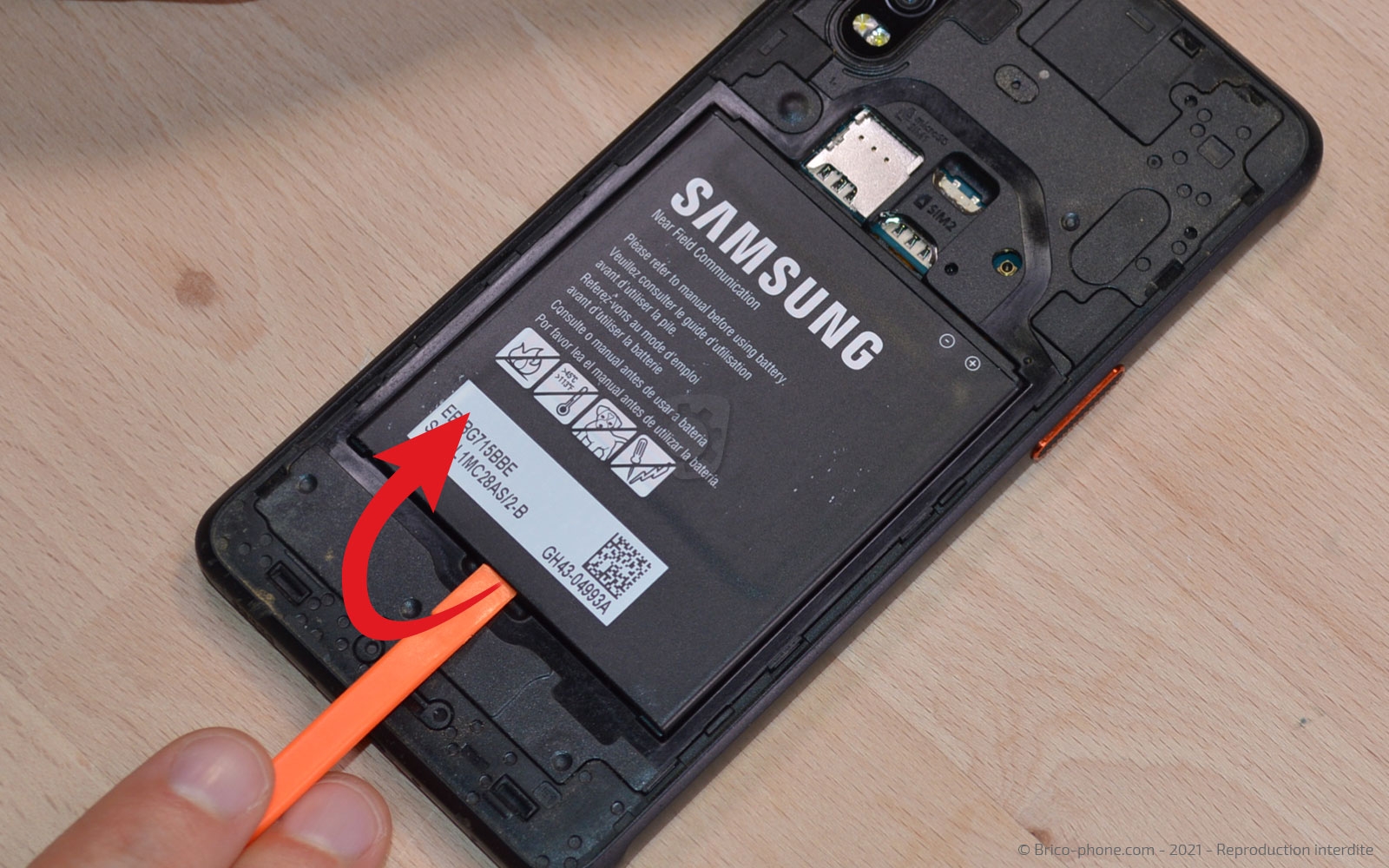

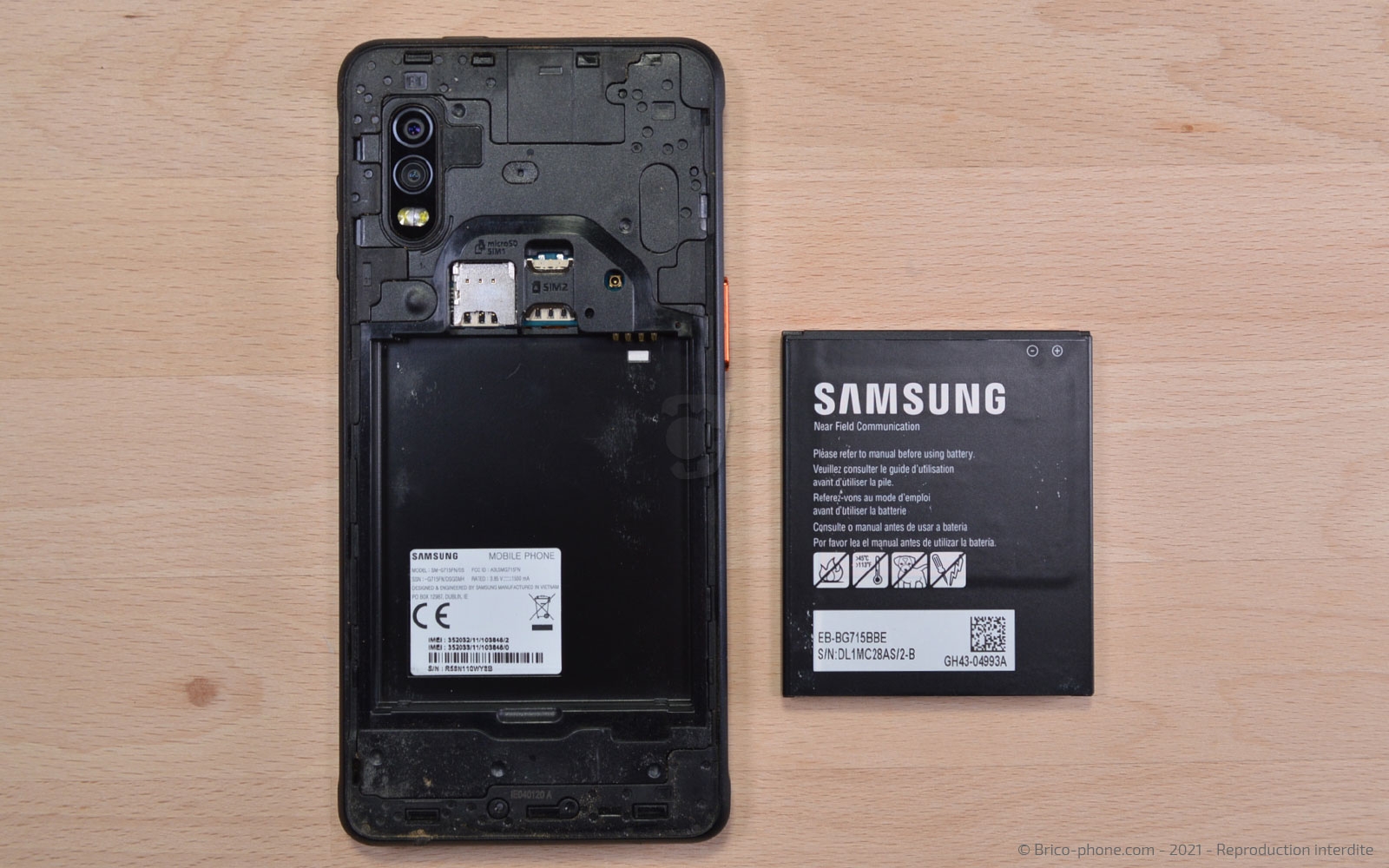

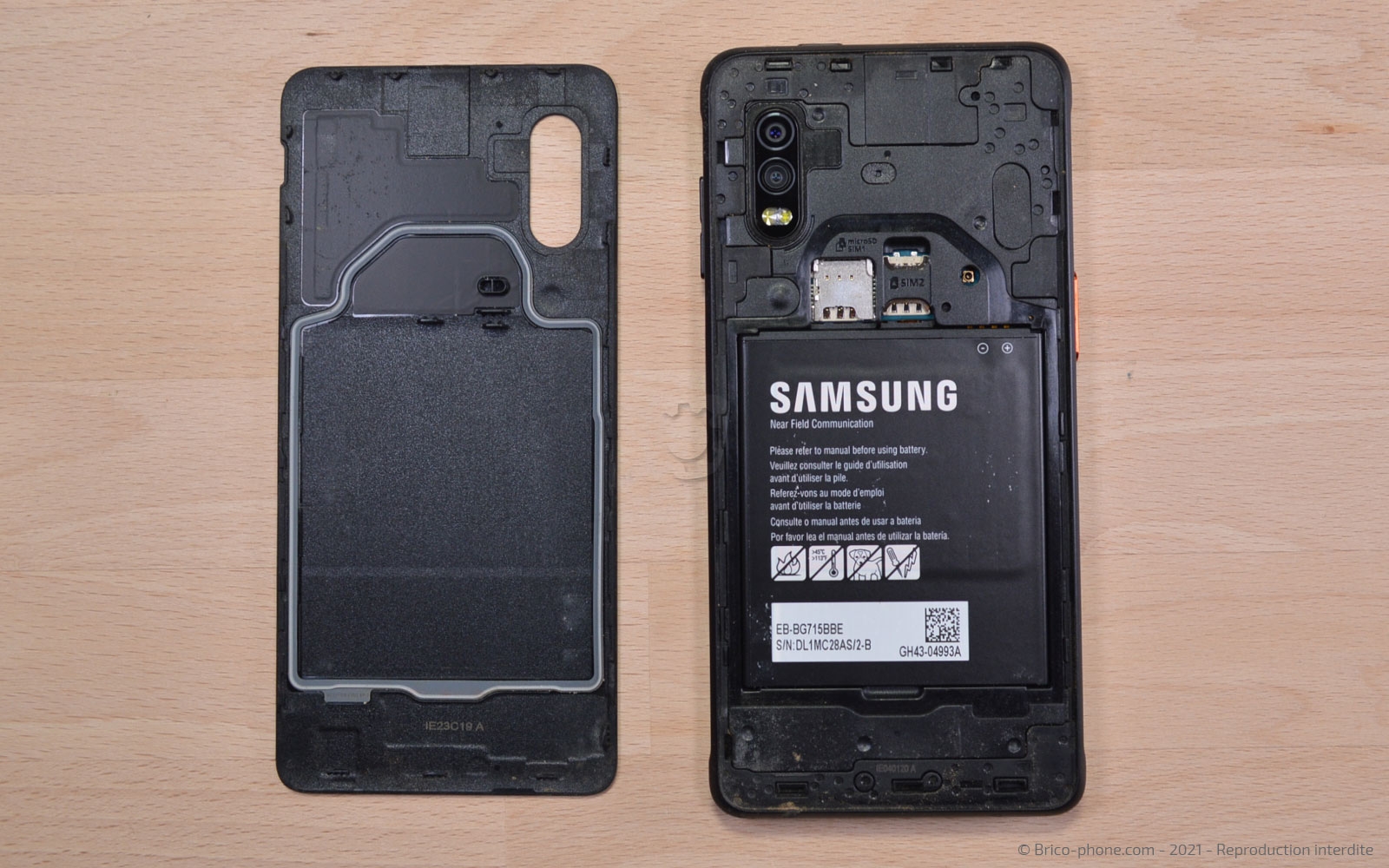

Avec le spudger, déclipsez la vitre arrière puis soulevez la batterie pour l'extraire.

Pensez à retirer la carte SIM ainsi que la carte Micro SD de votre appareil.

Afin d'accéder aux pièces qui se trouvent dans le téléphone, il faut décoller l'écran.

Pour ramollir le sticker de celui-ci, vous pouvez utiliser l'une de ces deux méthodes :

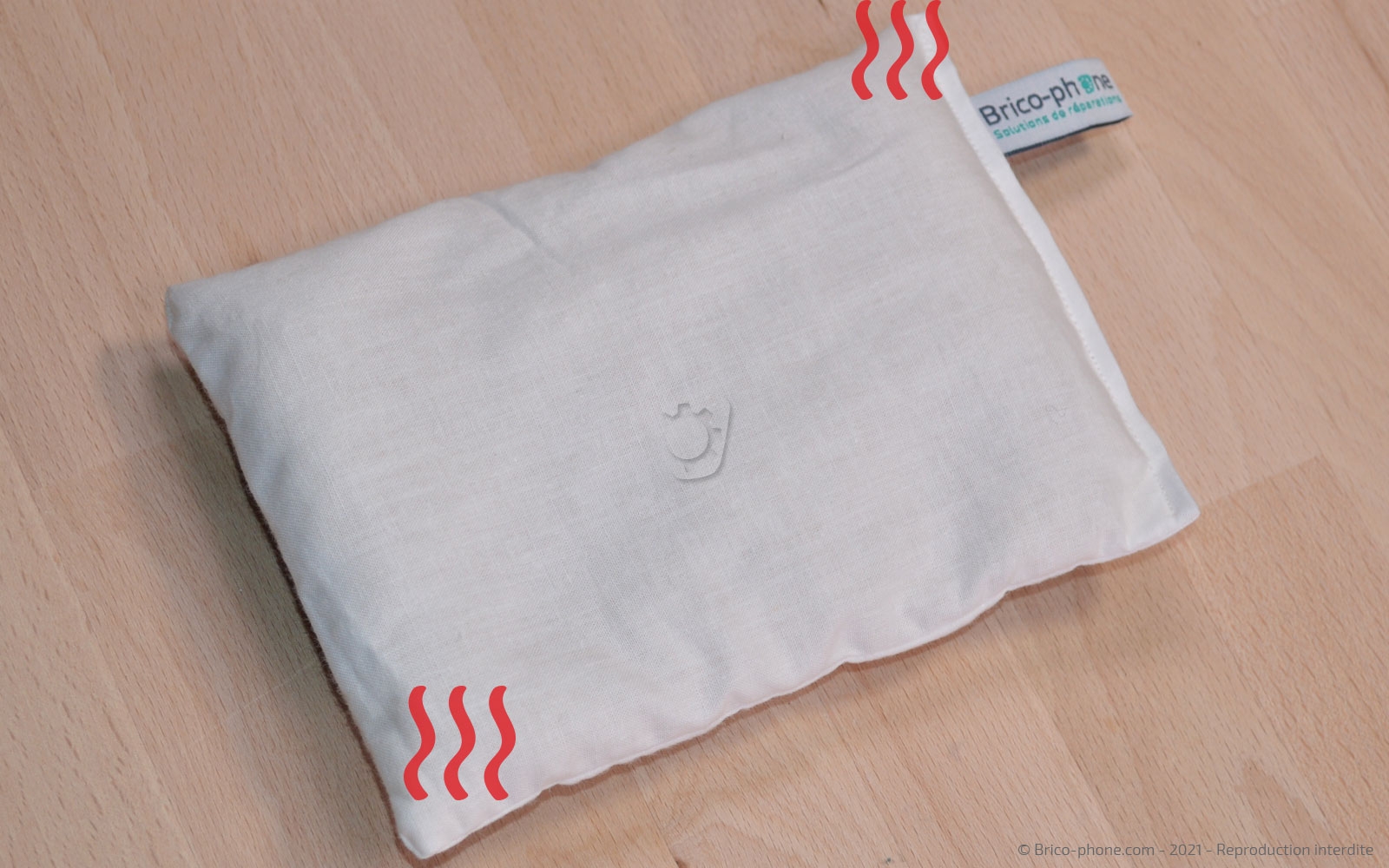

- Passez au micro-onde le coussin chauffant pendant 2 minutes avant de l'appliquer environ 30/40 secondes sur l'écran.
- Passez sur pourtour de l'écran un sèche-cheveux ou un décapeur thermique pendant 20/30 secondes.

Si vous avez un écran cassé, vous pouvez utiliser notre sticker présent dans les kit d'outils pour éviter qu'il ne se casse plus qu'il ne l'est et mettre des bouts de verre partout.

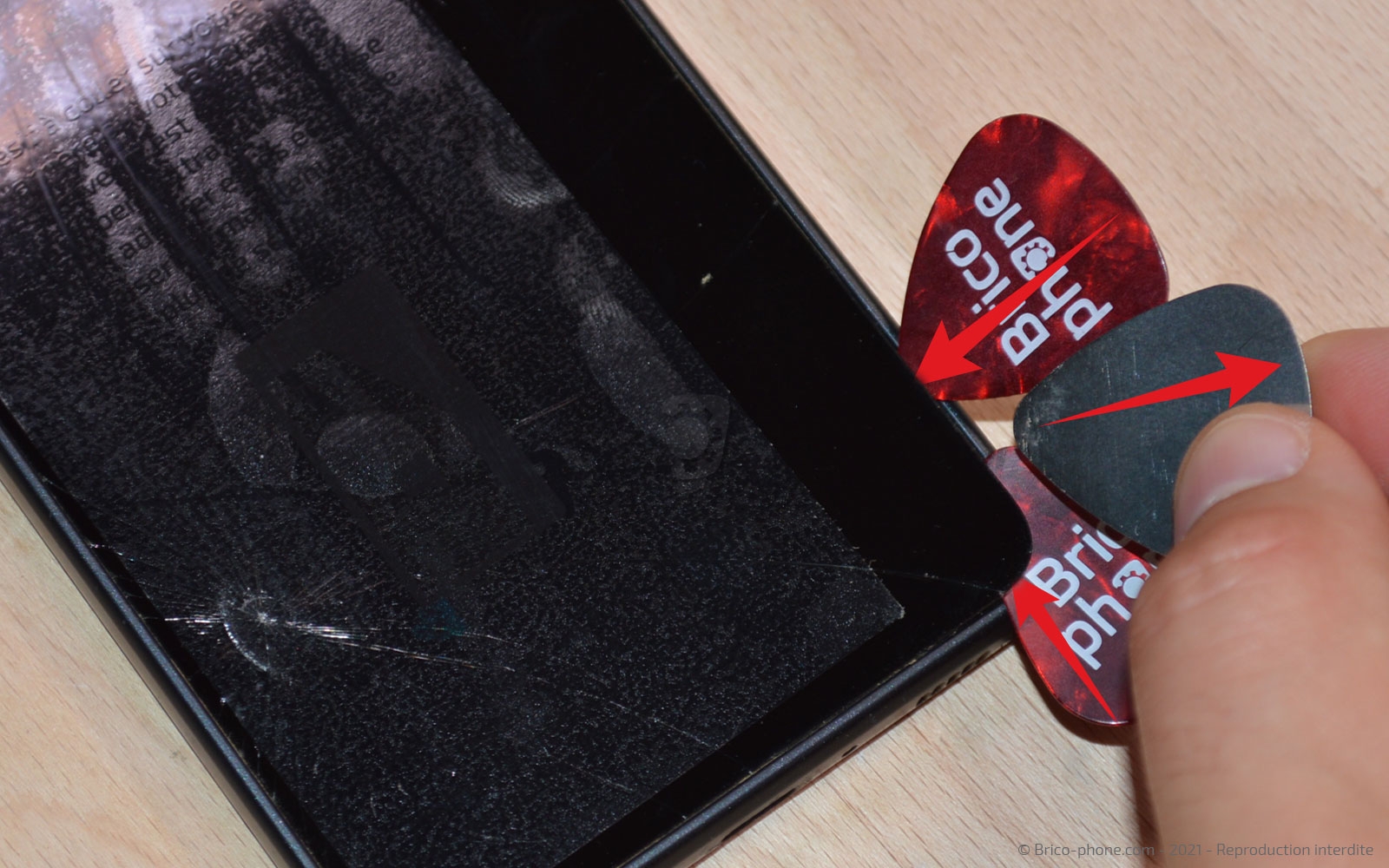

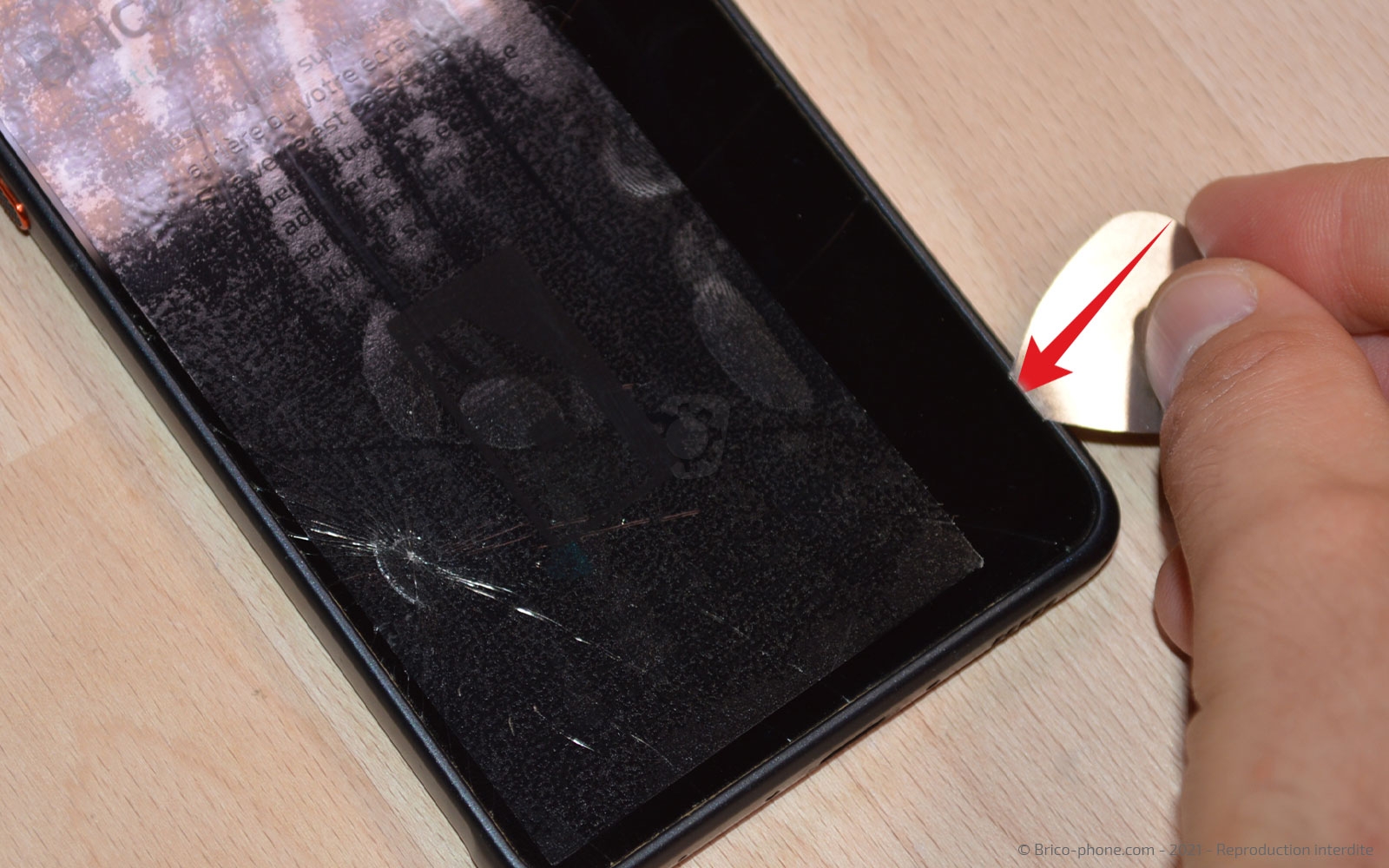

Insérez le médiator en métal troué entre la vitre et le châssis pour créer un point d'insertion, puis remplacez-le par ceux en plastique rouge.

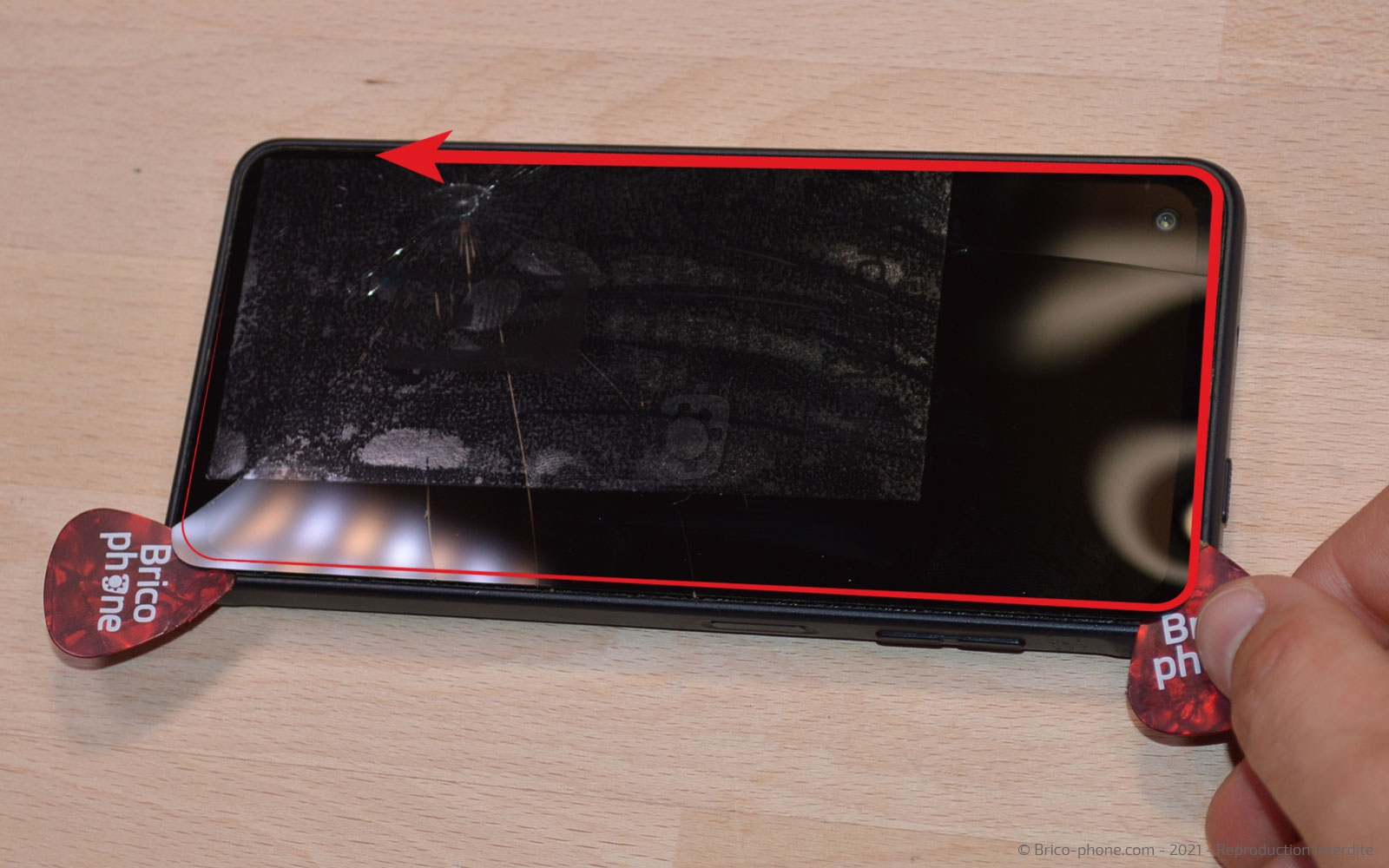

Faites le tour du téléphone à l'aide des ces derniers pour séparer l'écran du châssis.

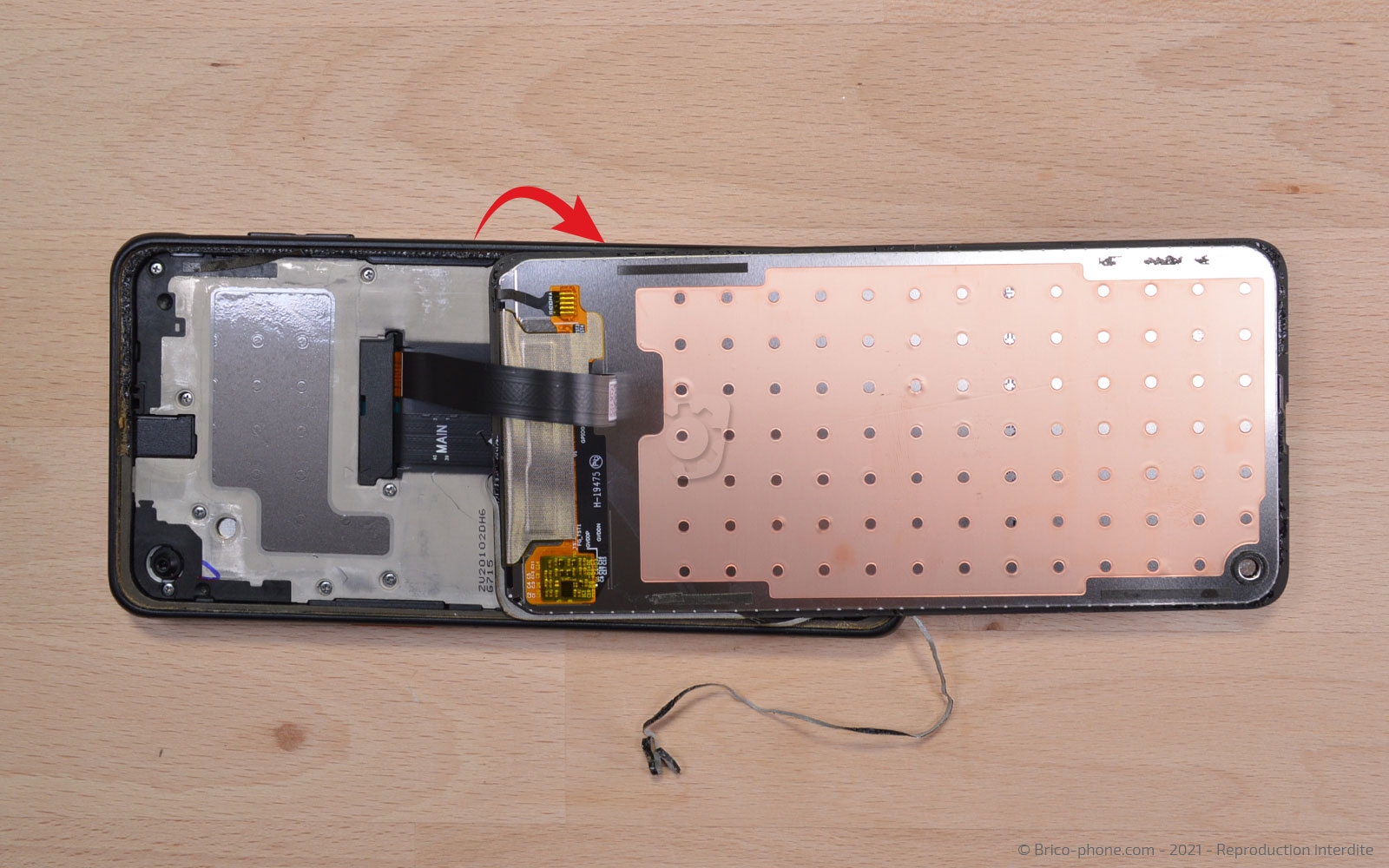

Une fois décollé, basculez-le vers le bas, mais attention, celui-ci est encore connecté.

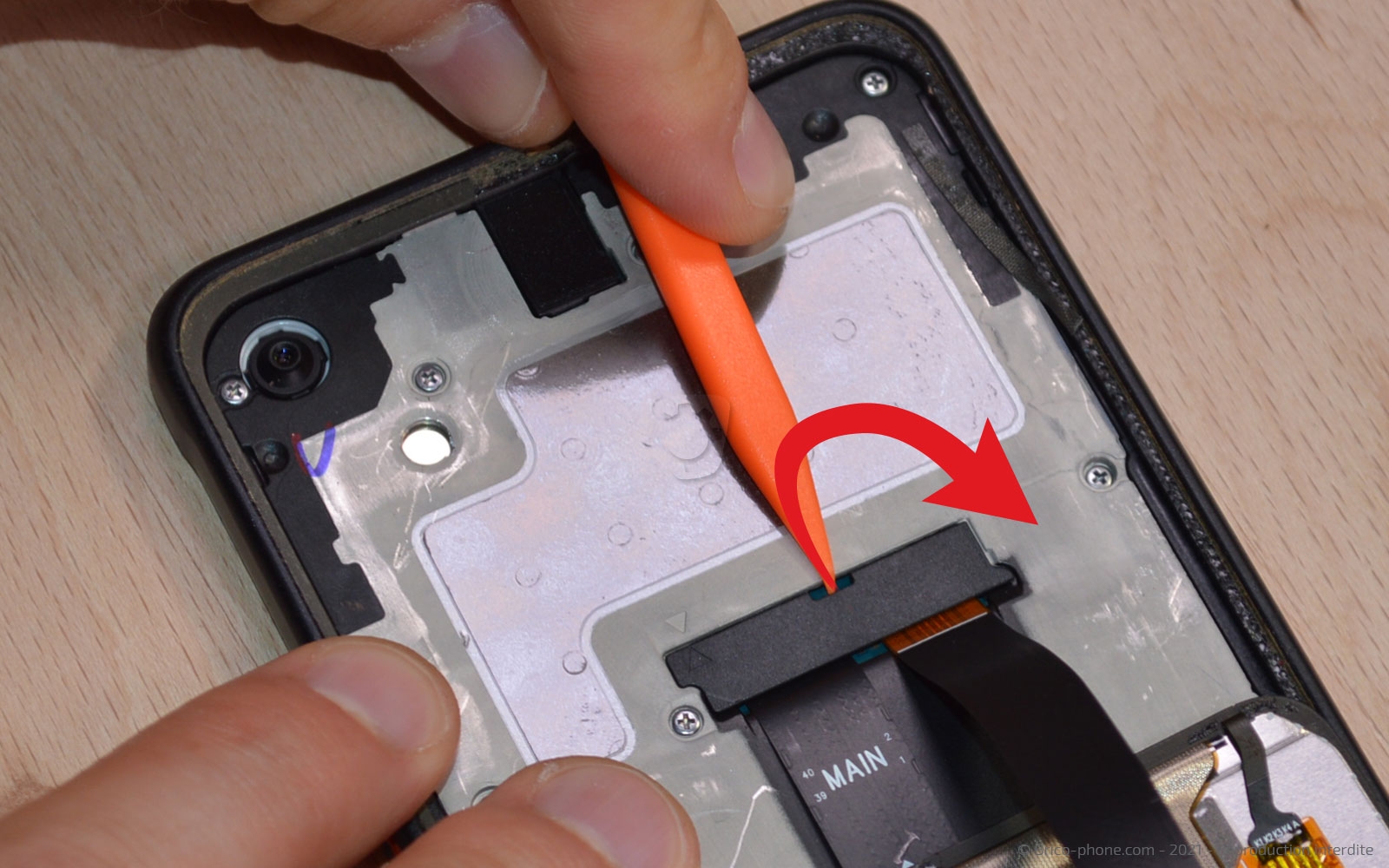

Ôtez la plaquette de protection de la nappe de l'écran avec le levier en nylon, puis déconnectez-la toujours avec le même ustensile.

Vous pouvez mettre l'écran de côté.

Gardez le levier en main afin d'ôter le cache de la nappe d'interconnexion et de la déconnecter.

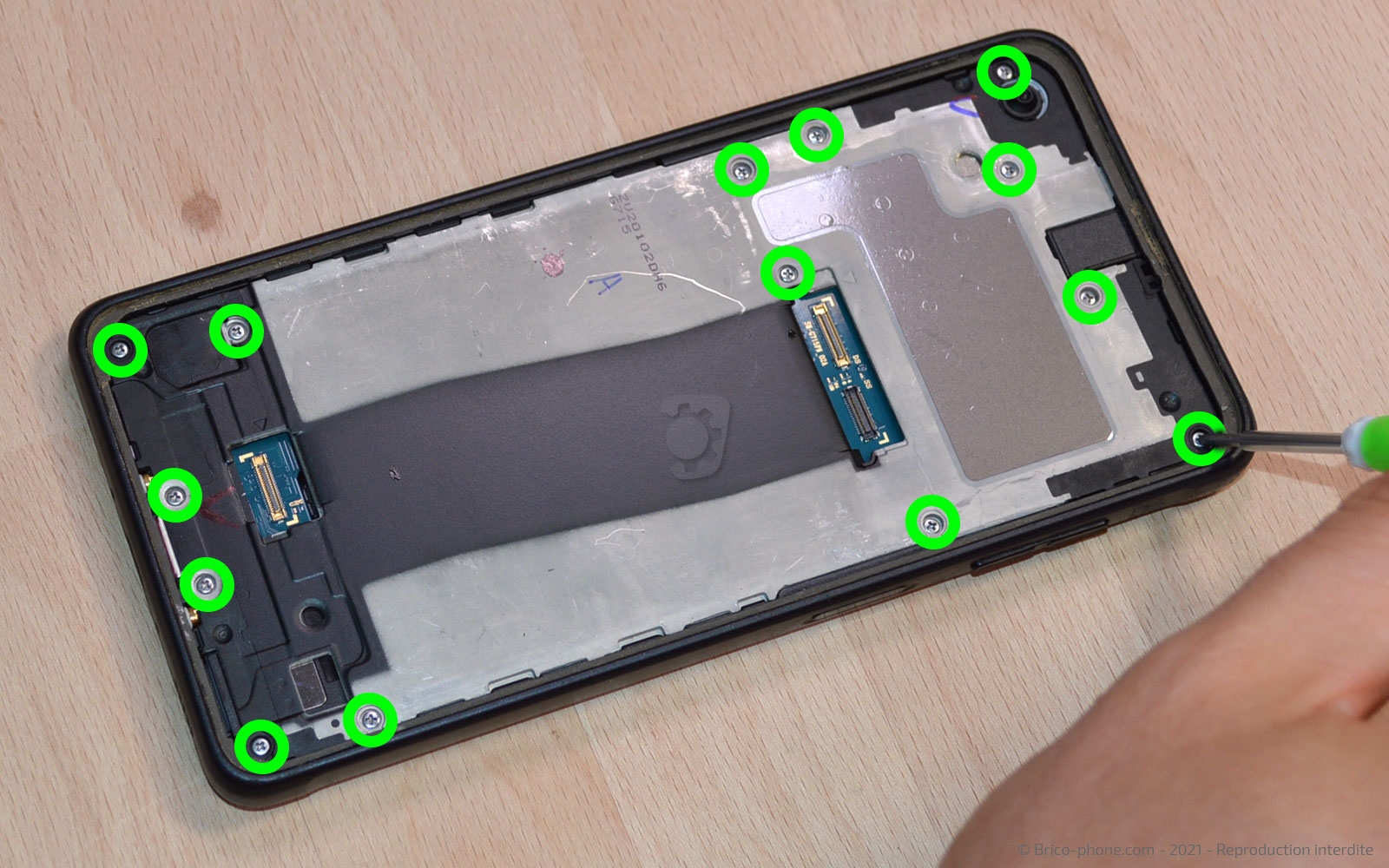

Maintenant que nous avons accès au châssis intermédiaire, dévissez les 14 vis cruciformes.

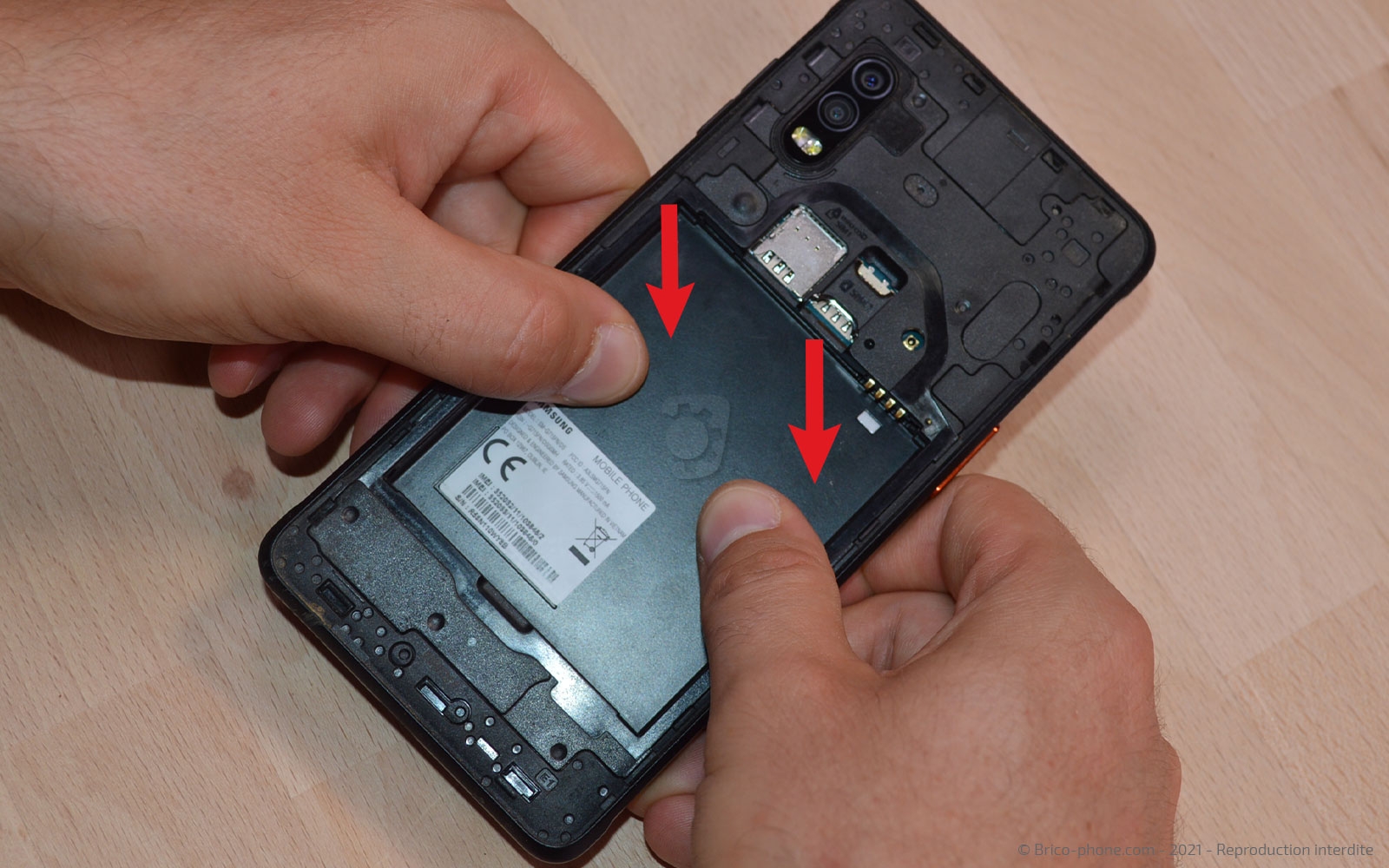

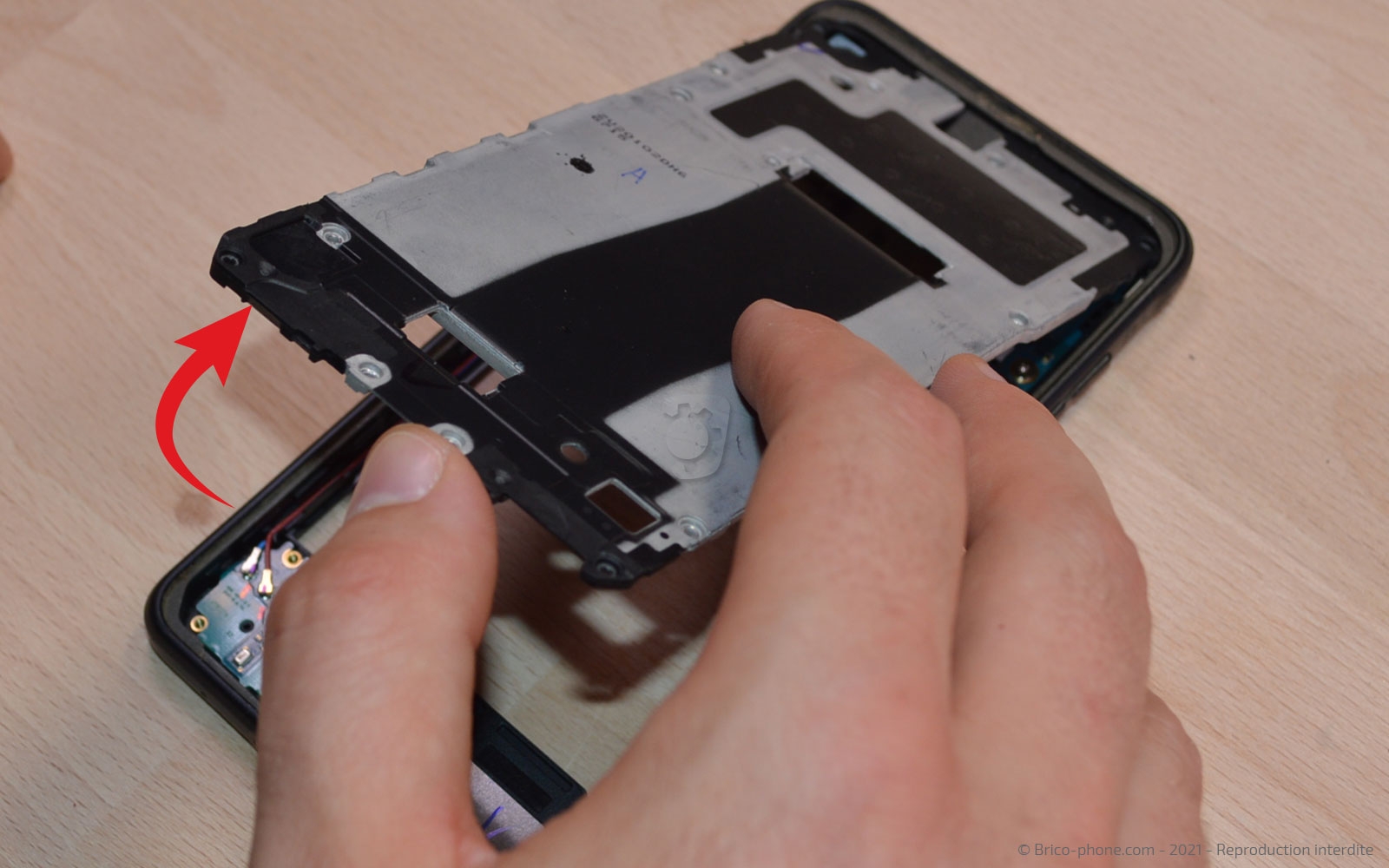

Poussez-le sur l'emplacement de la batterie pour l'extraire.

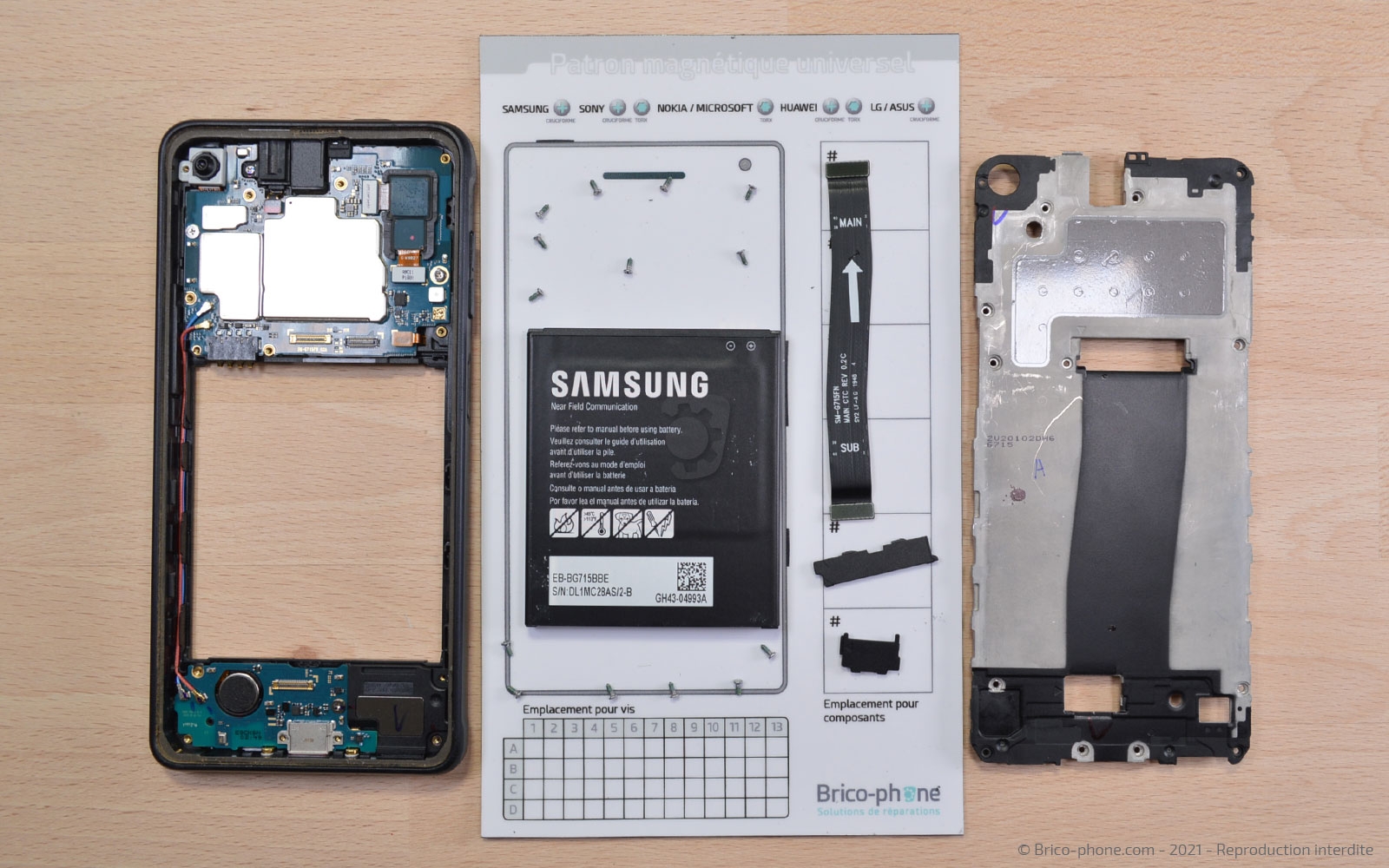

Voici un aperçu des pièces retirées et des vis sur la patron magnétique.

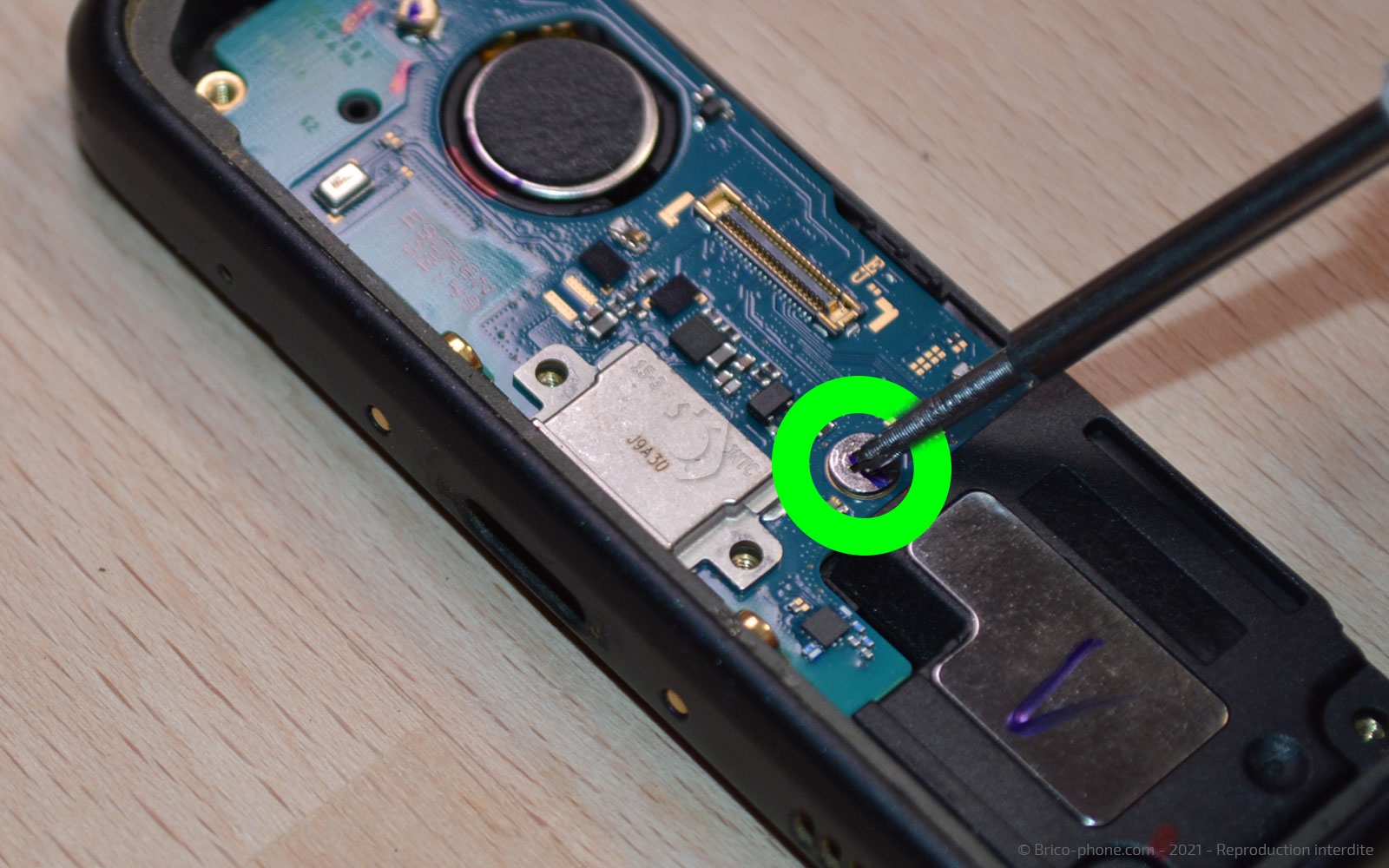

Passons sur le bas du châssis, dévissez la vis cruciforme, puis déconnectez les deux câbles coaxiaux avec la pincette.

Toujours avec cette pincette, ôtez le connecteur de charge.

Vous pouvez reprendre le tutoriel en sens inverse afin de procéder au montage du nouveau connecteur de charge.

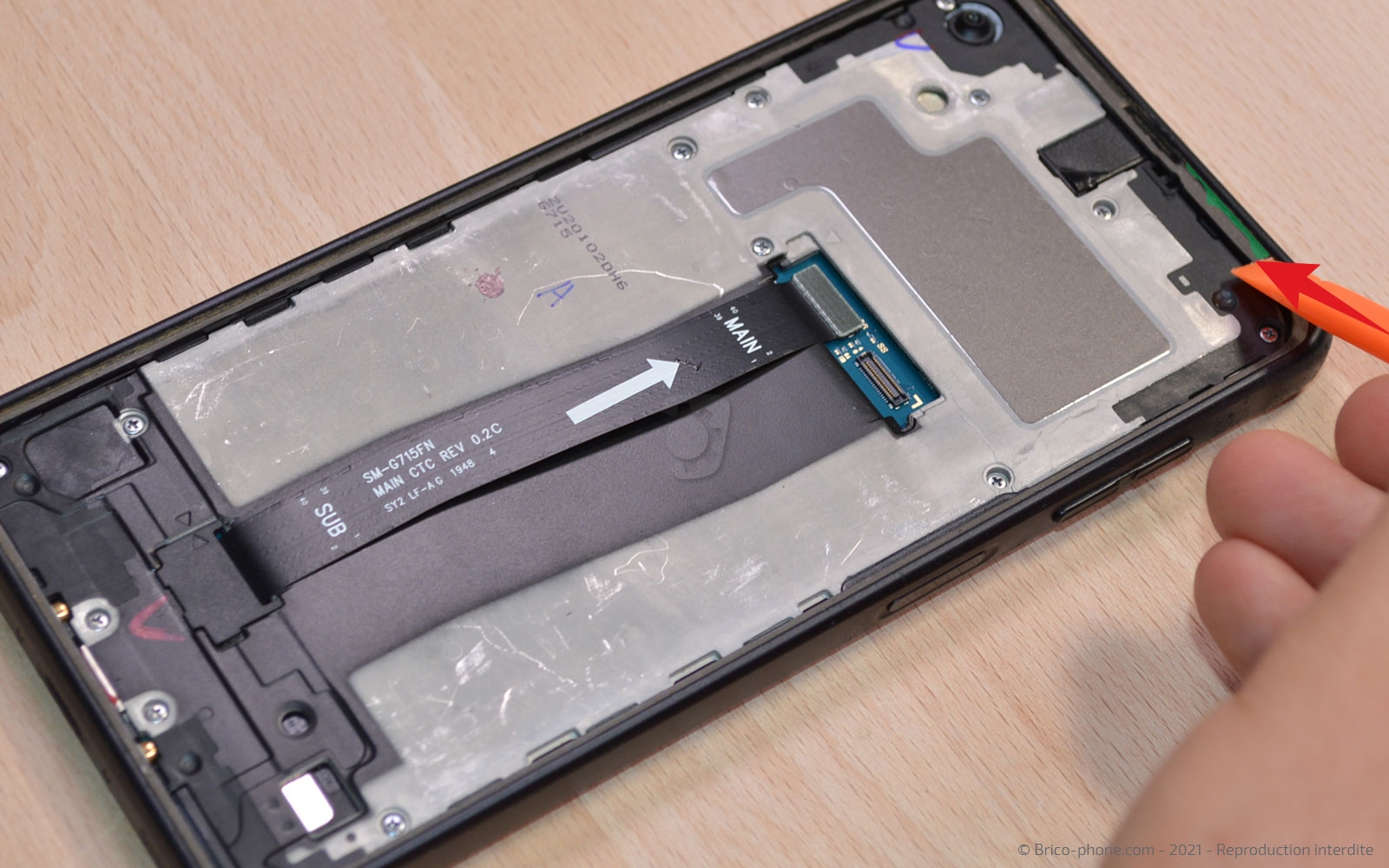

Retirez bien les résidus de stickers présents sur le châssis avant d'appliquer un léger filet de colle sur le pourtour de celui-ci pour permettre le recollage de l'écran.

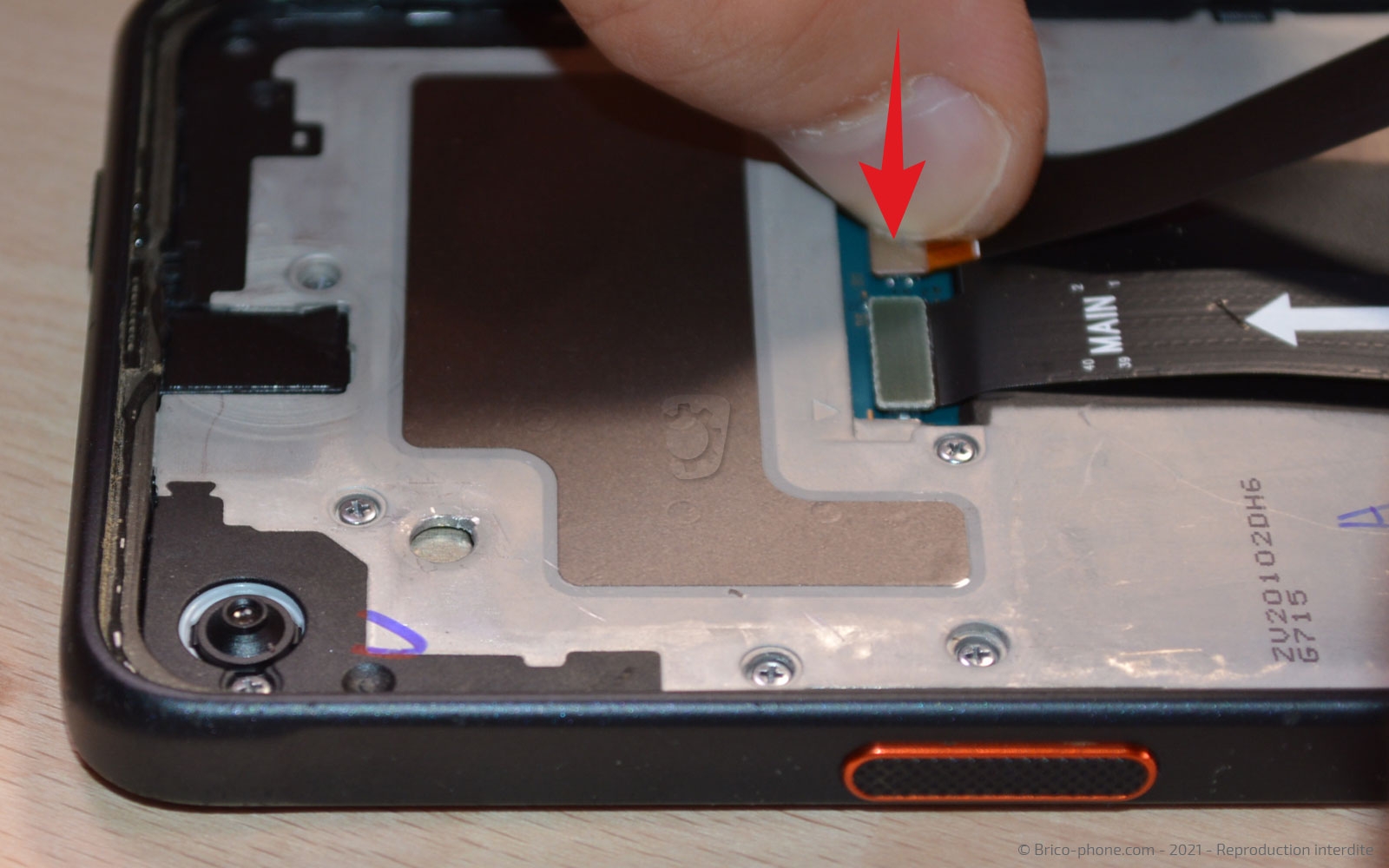

Connectez la nappe de la vitre avant et remettez la plaquette de protection avant de positionner l'écran sur le châssis.

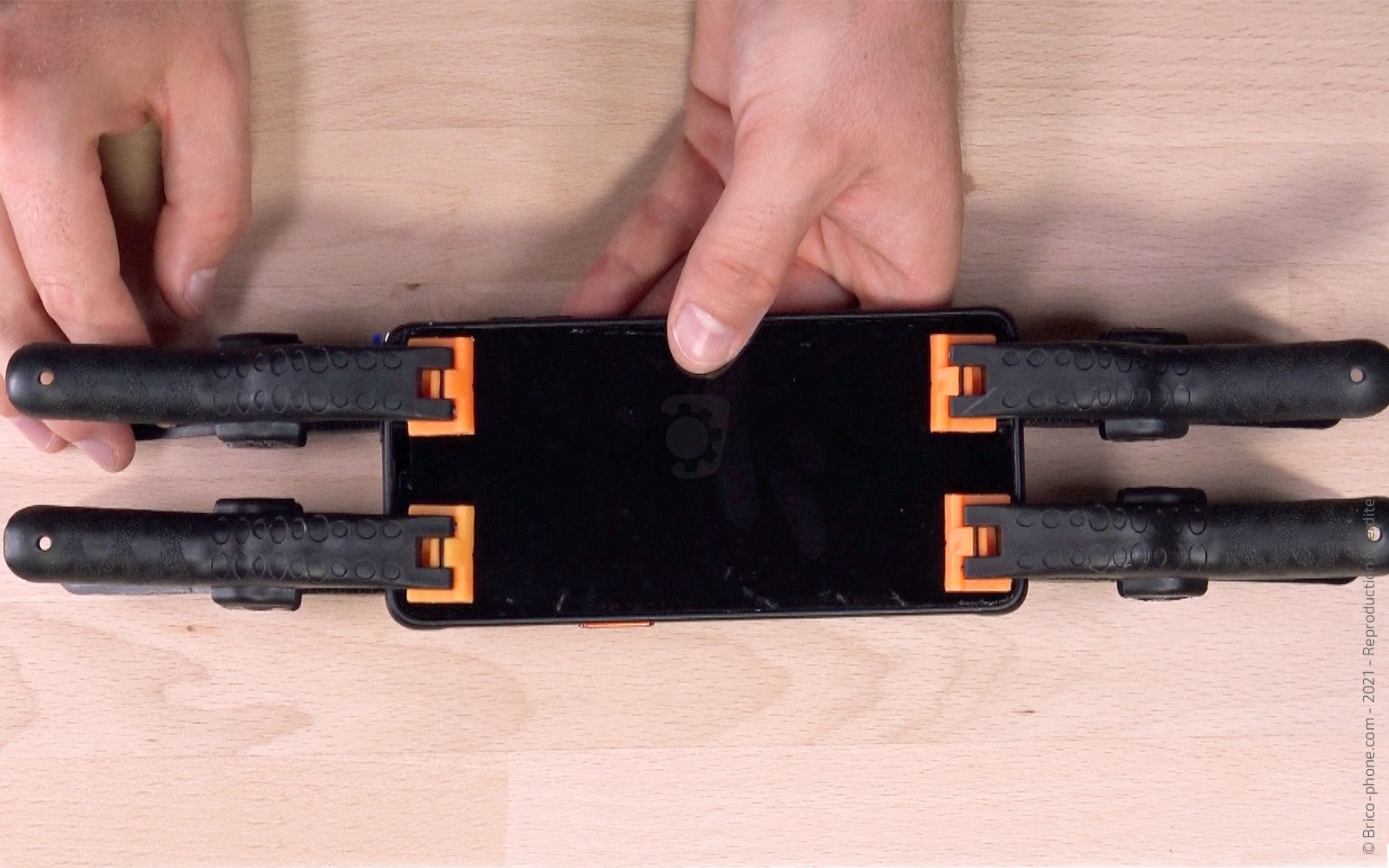

Laissez sous presse environ 1 heure à l'aide de pinces ou de gros livres.

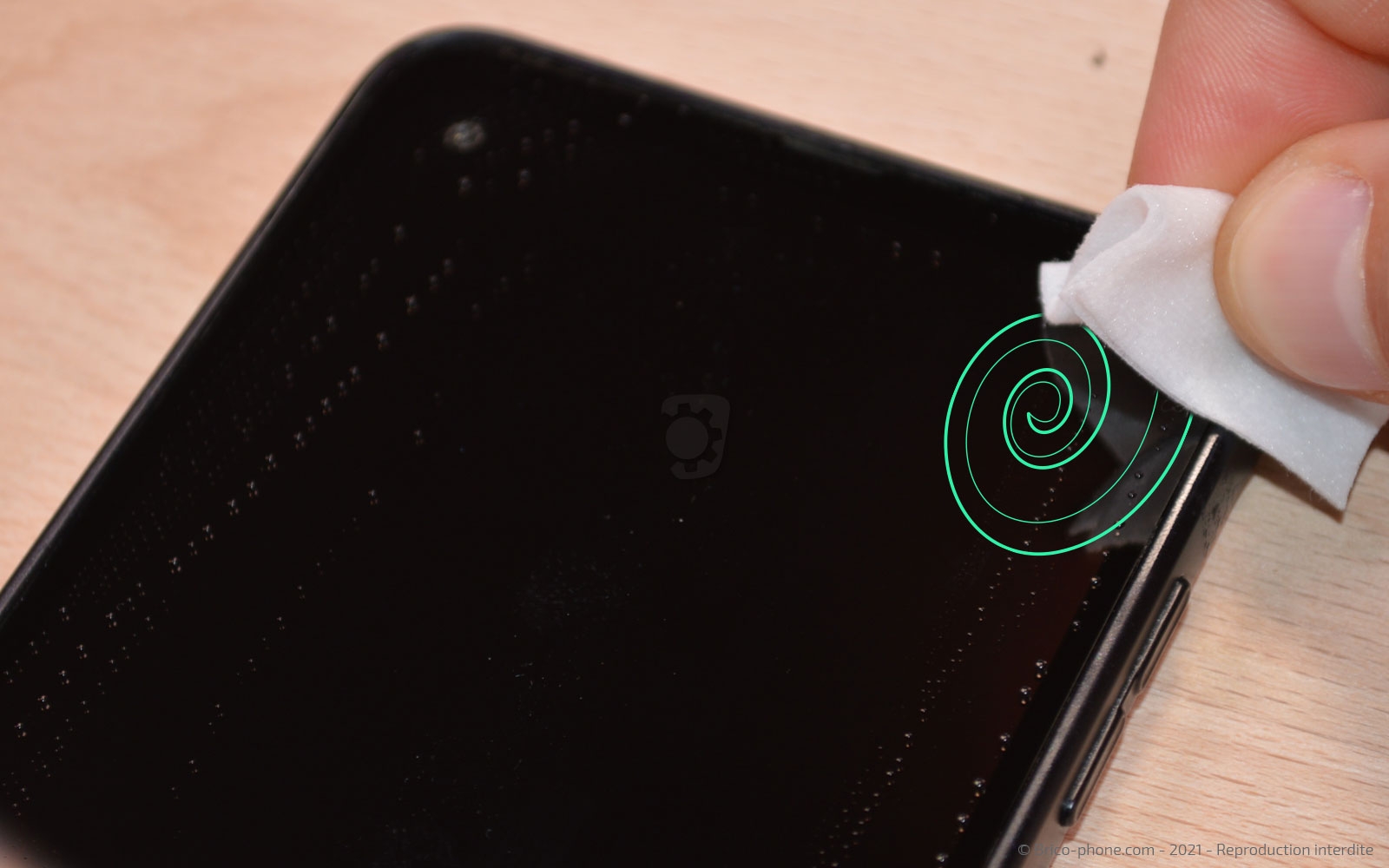

Une fois la colle sèche, nettoyez les résidus de colle avec une lingette d'alcool.
