Démontage complet sur Galaxy Xcover Pro

Avant toutes choses, il est impératif de connaître son modèle de téléphone.

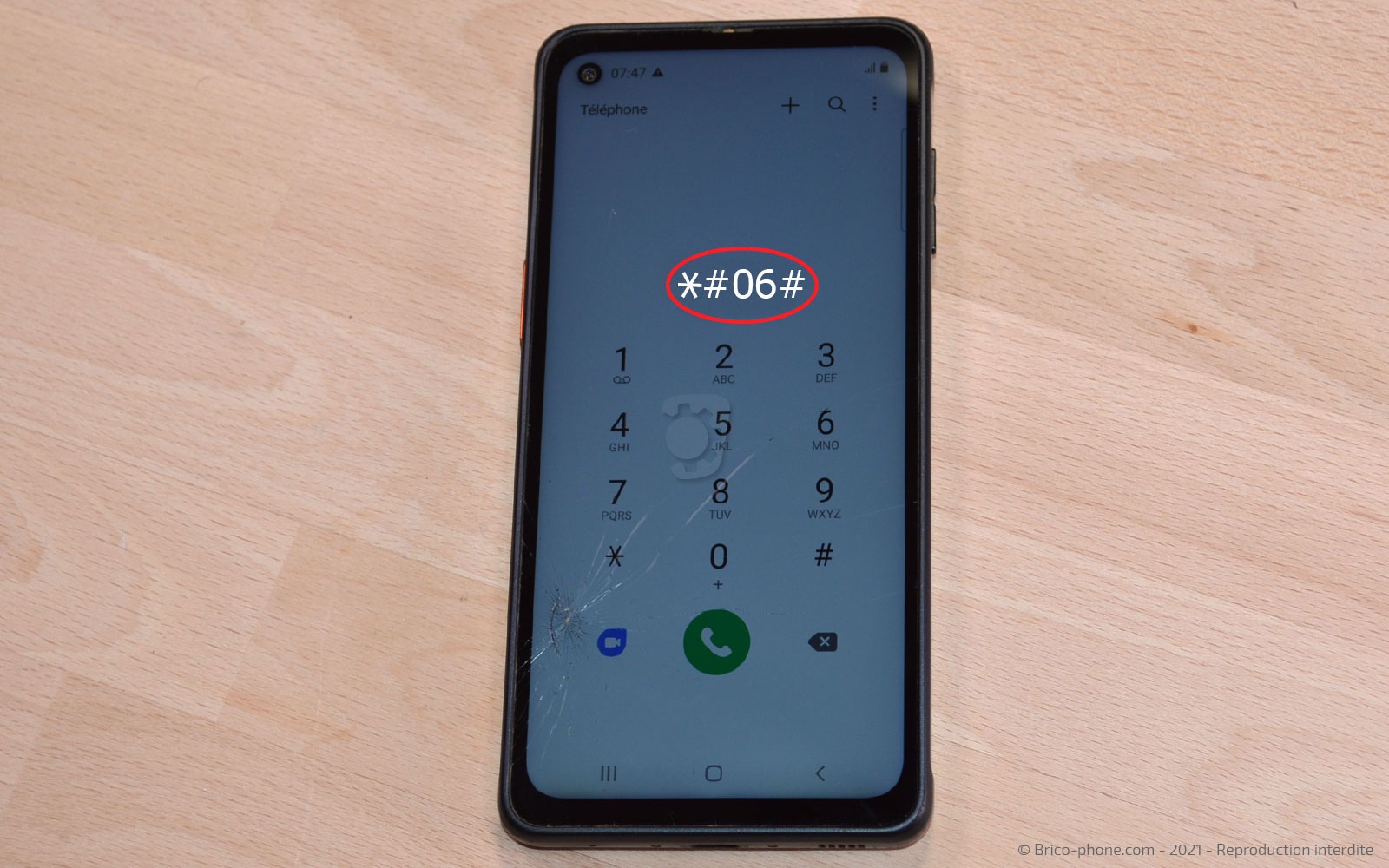

Pour cela vous avez deux possibilités, si votre écran fonctionne encore. Allez sur l'application téléphone et tapez *#06# pour avoir le numéro IMEI que vous retranscrivez dans la rubrique de notre page d'accueil.

Si vous n'avez pas d'affichage, retirez la vitre arrière puis la batterie. Sur le châssis du téléphone, sous la batterie, vous devez retrouver la référence "SM-G715FN/DS", vous avez bien un Samsung Galaxy Xcover Pro.

Maintenez le bouton power afin de faire apparaître un menu, puis appuyez sur "éteindre" pour couper l'alimentation de votre smartphone.

Avec le spudger, déclipsez la vitre arrière, puis soulevez la batterie pour l'extraire.

Afin d'accéder à ce qui se trouve dans le téléphone, il faut décoller l'écran. Pour ramollir le sticker de celui-ci, vous pouvez utiliser l'une de ces deux méthodes :

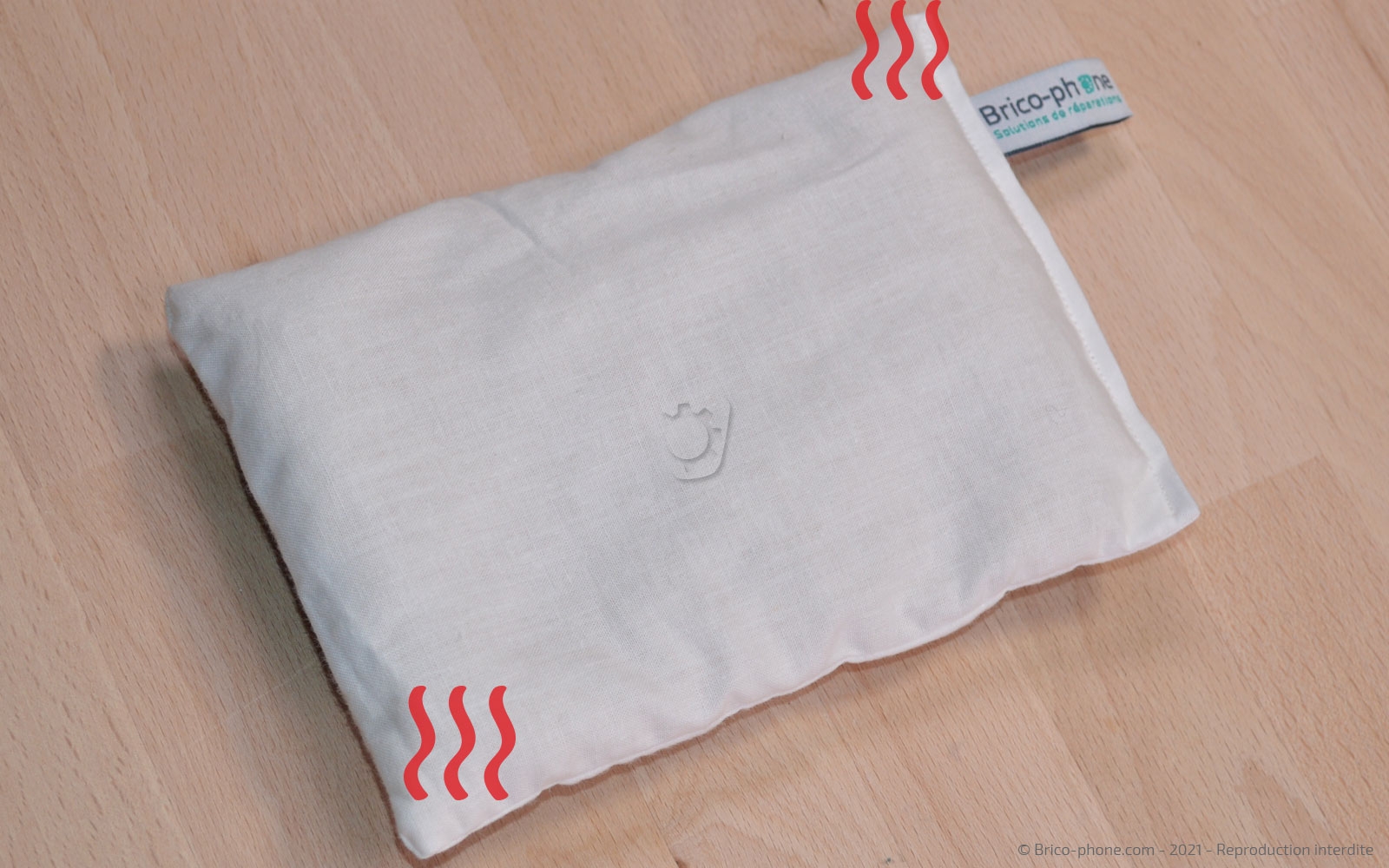

- Passez au micro-onde le coussin chauffant pendant 2 minutes avant de l'appliquer environ 30/40 secondes sur l'écran.

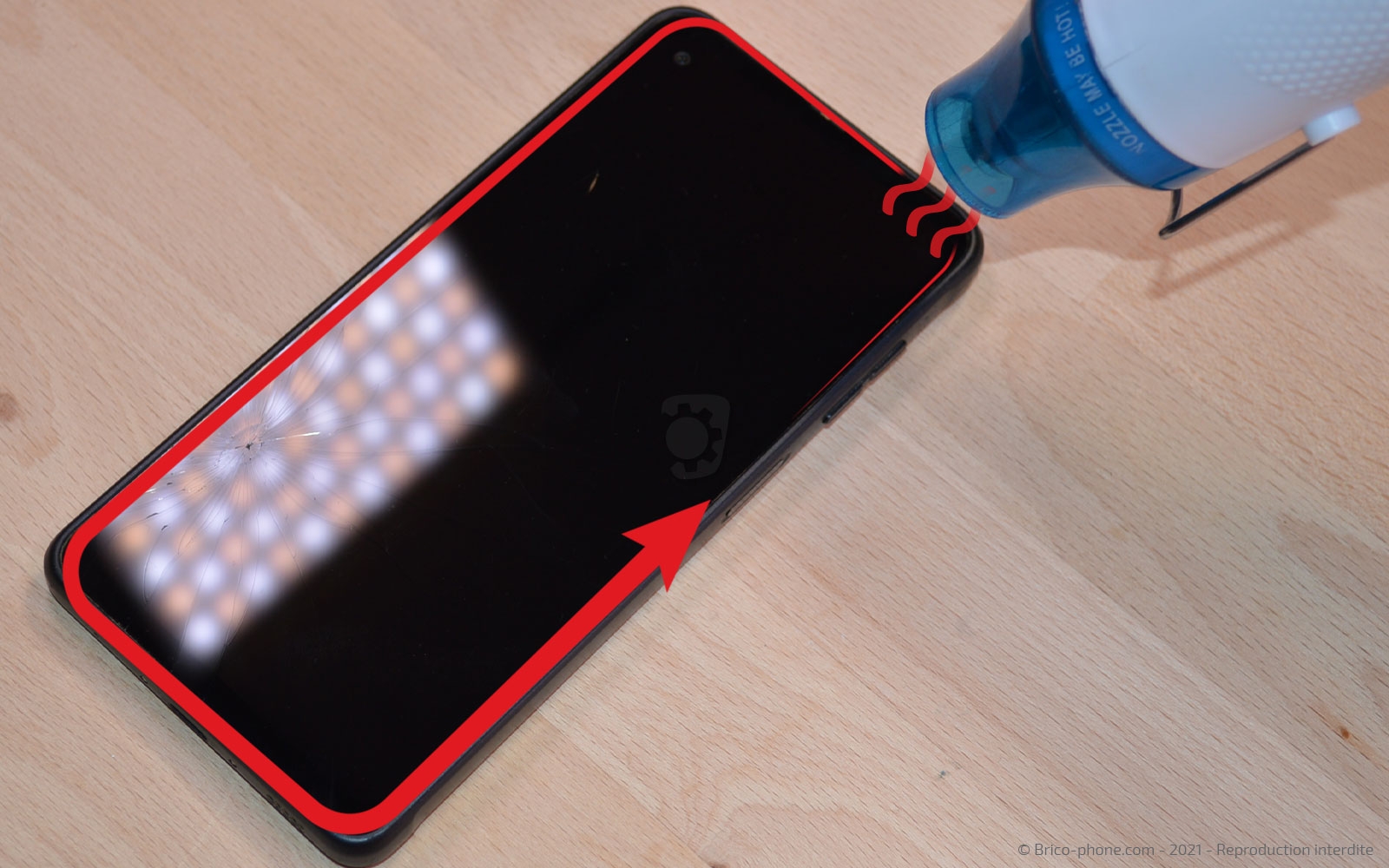

- Passez sur pourtour de l'écran un sèche-cheveux ou un décapeur thermique pendant 20/30 secondes.

Si vous avez un écran cassé, vous pouvez utiliser notre sticker présent dans les kits d'outils pour éviter qu'il ne se casse plus qu'il ne l'ait et mette des bouts de verre partout.

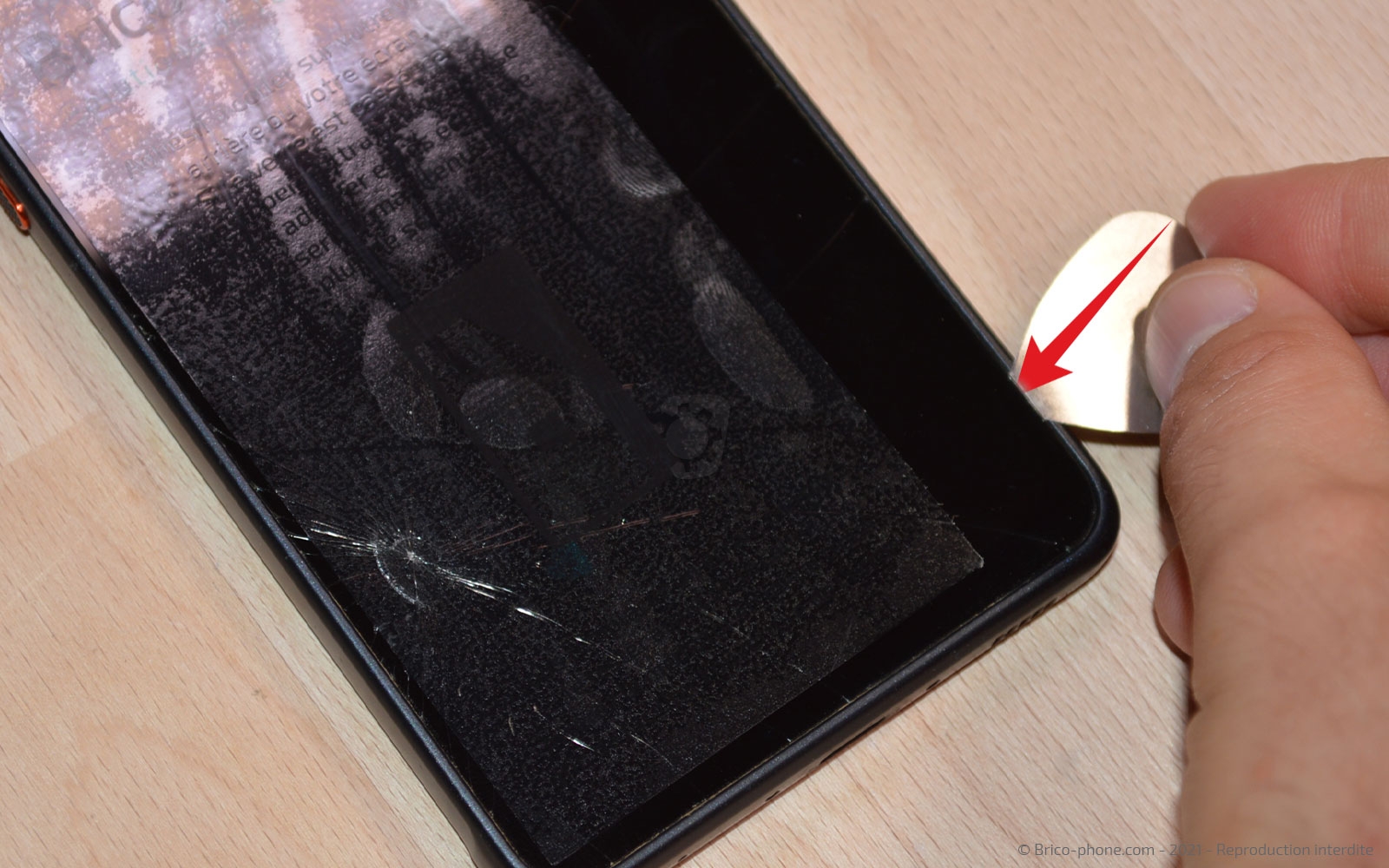

Insérez le médiators en métal troué entre la vitre et le châssis pour créer un point d'insertion, puis remplacez-le par ceux en plastique rouge.
Faites le tour du téléphone à l'aide des ces derniers pour séparer l'écran du châssis.

Une fois décollé, basculez-le vers le bas, mais attention, celui-ci est encore connecté.

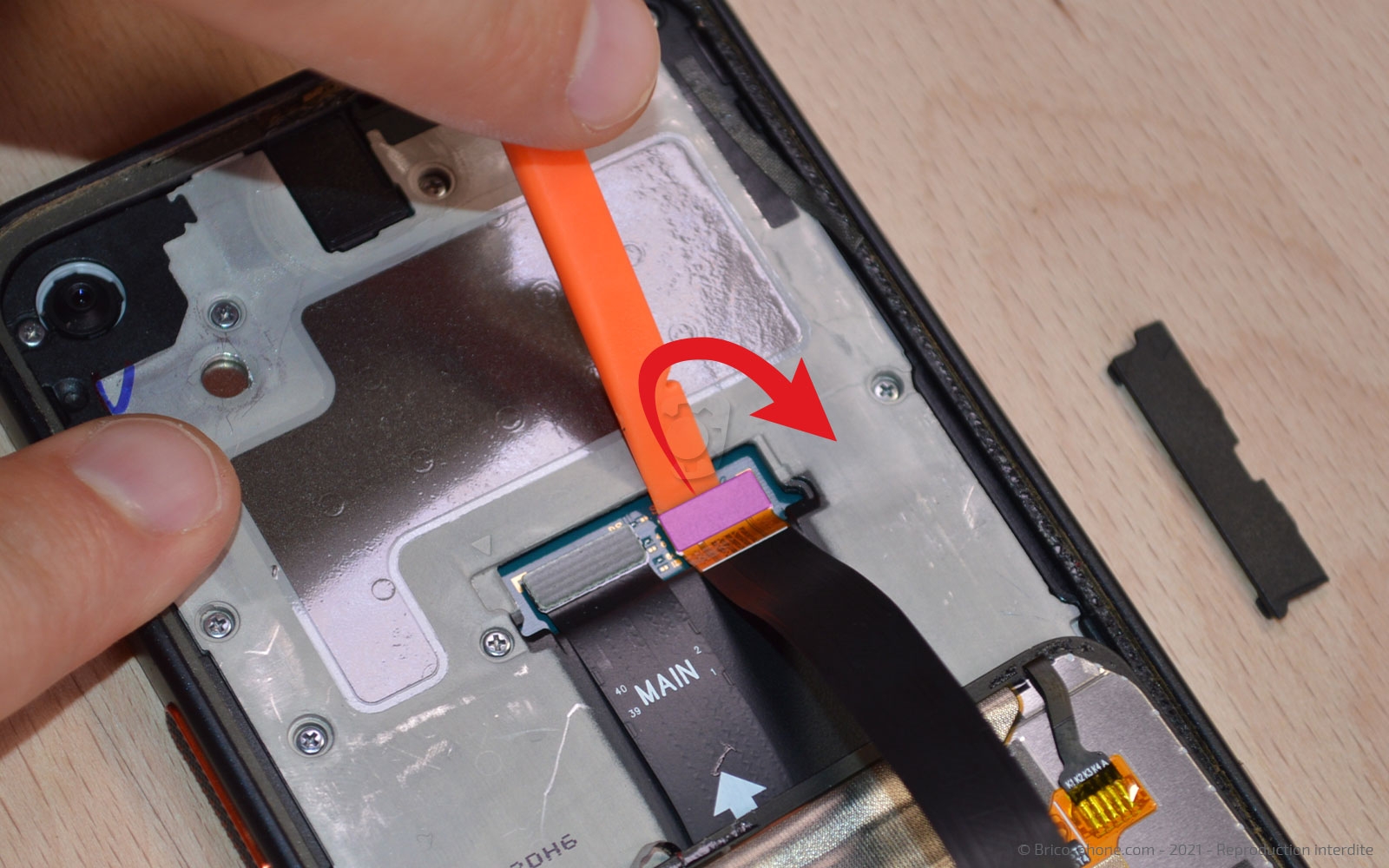

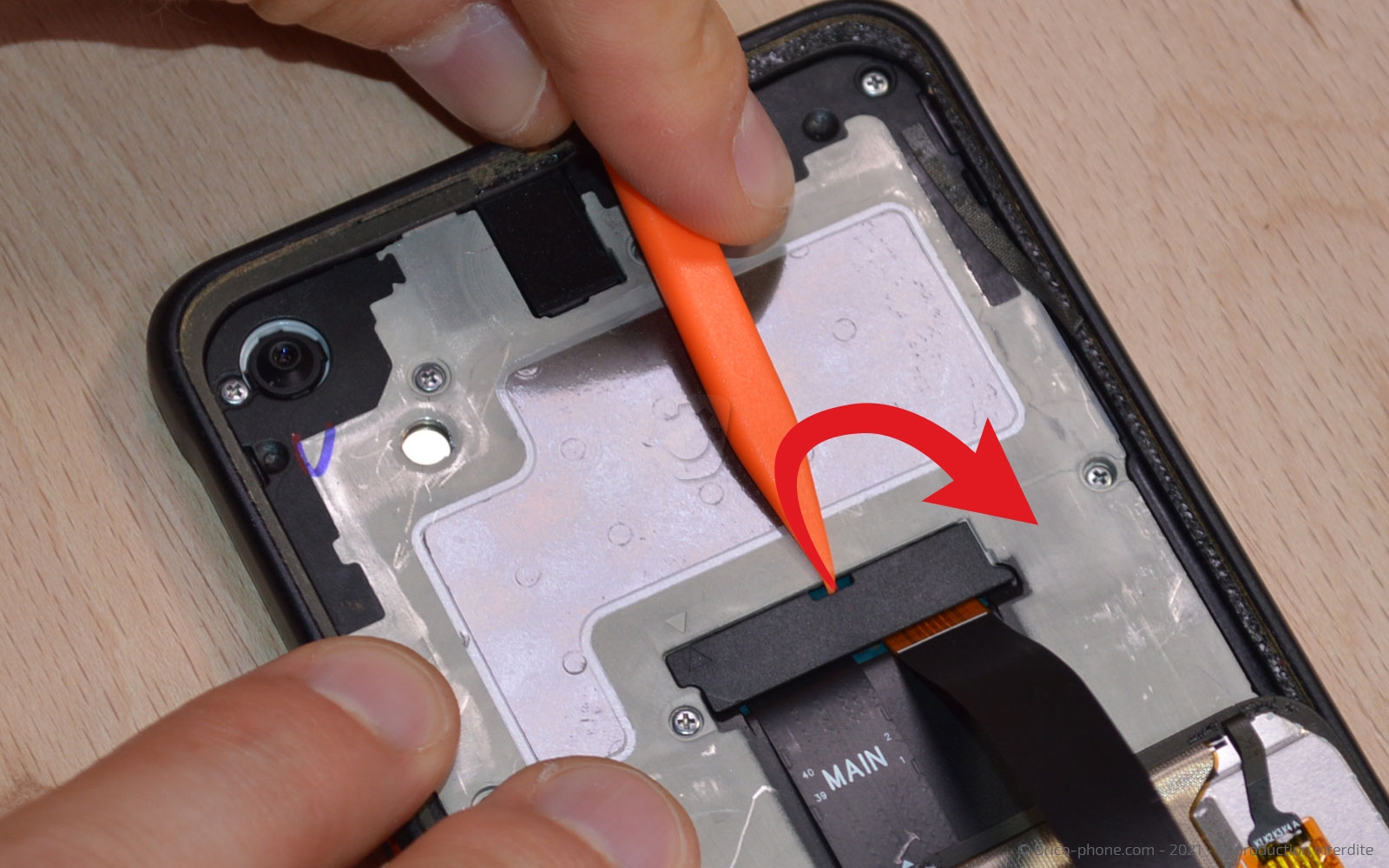

Ôtez la plaquette de protection de la nappe de l'écran avec le levier en nylon, puis déconnectez-la toujours avec le même ustensile.

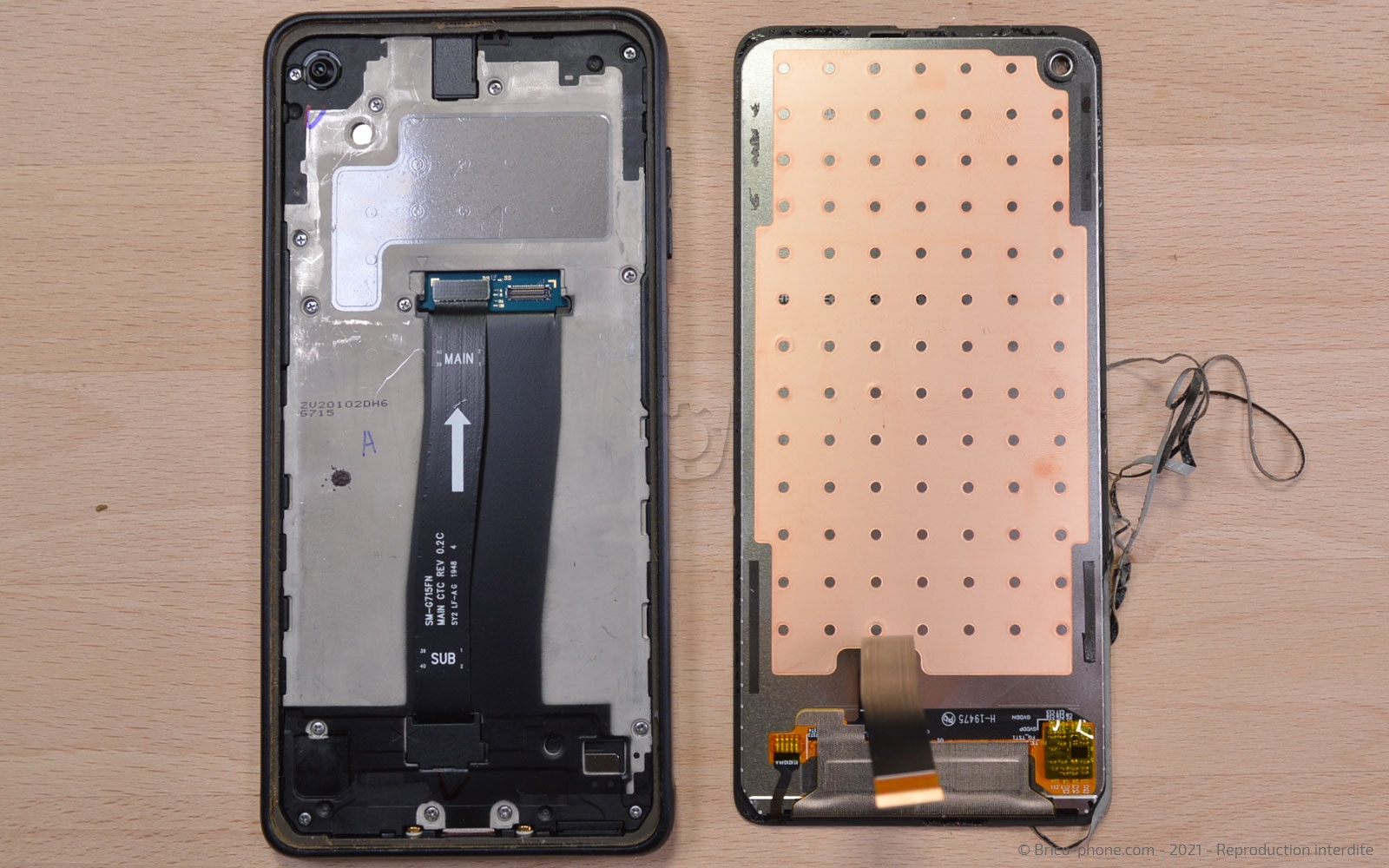

Vous pouvez mettre l'écran de côté.

Gardez le levier en main afin d'ôter le cache de la nappe d'interconnexion et de la déconnecter.

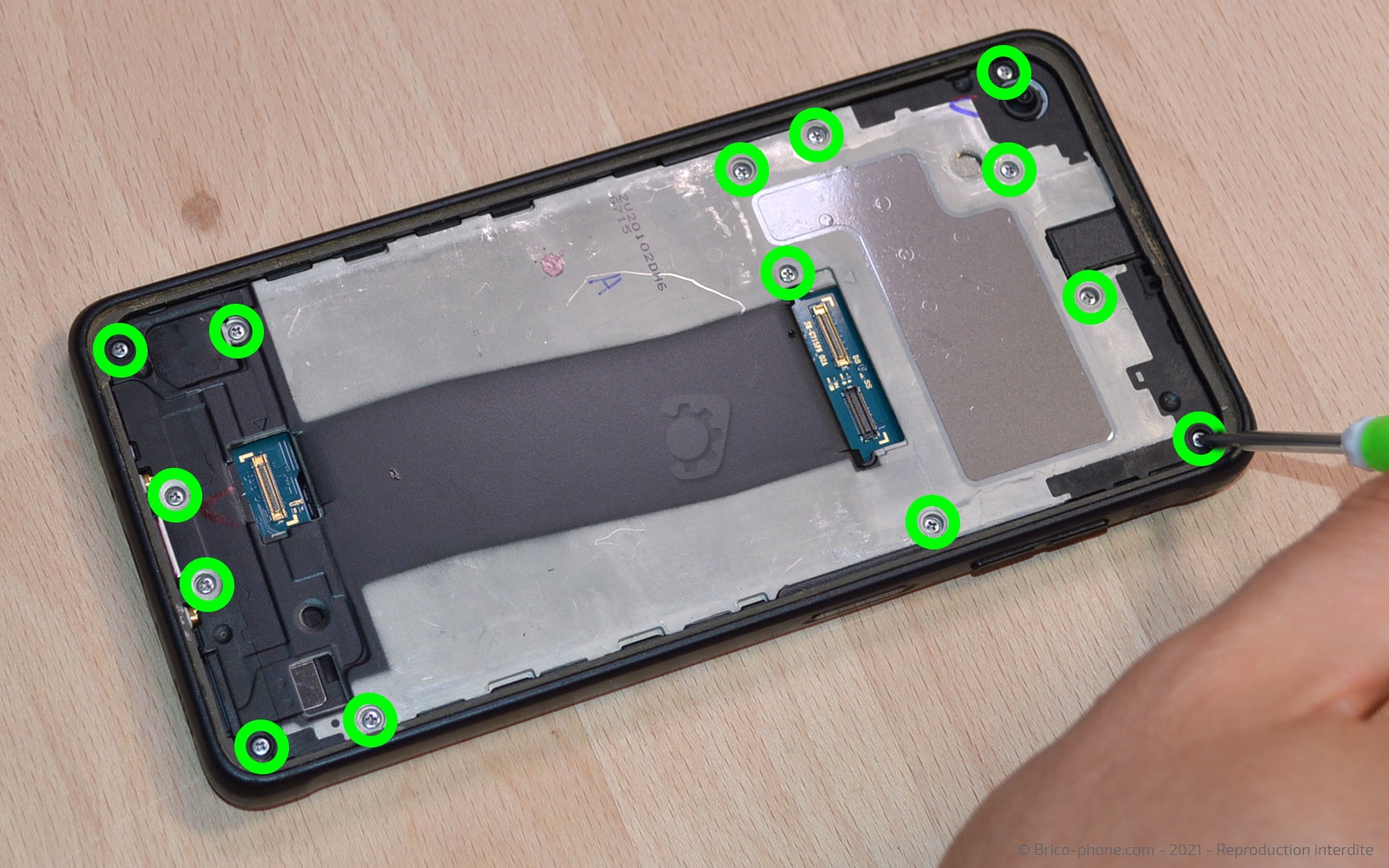

Maintenant que nous avons accès au châssis intermédiaire, dévissez les 14 vis cruciformes.

Poussez-le sur l'emplacement de la batterie pour l'extraire.
Voici un aperçu des pièces retirées et des vis sur le patron magnétique.

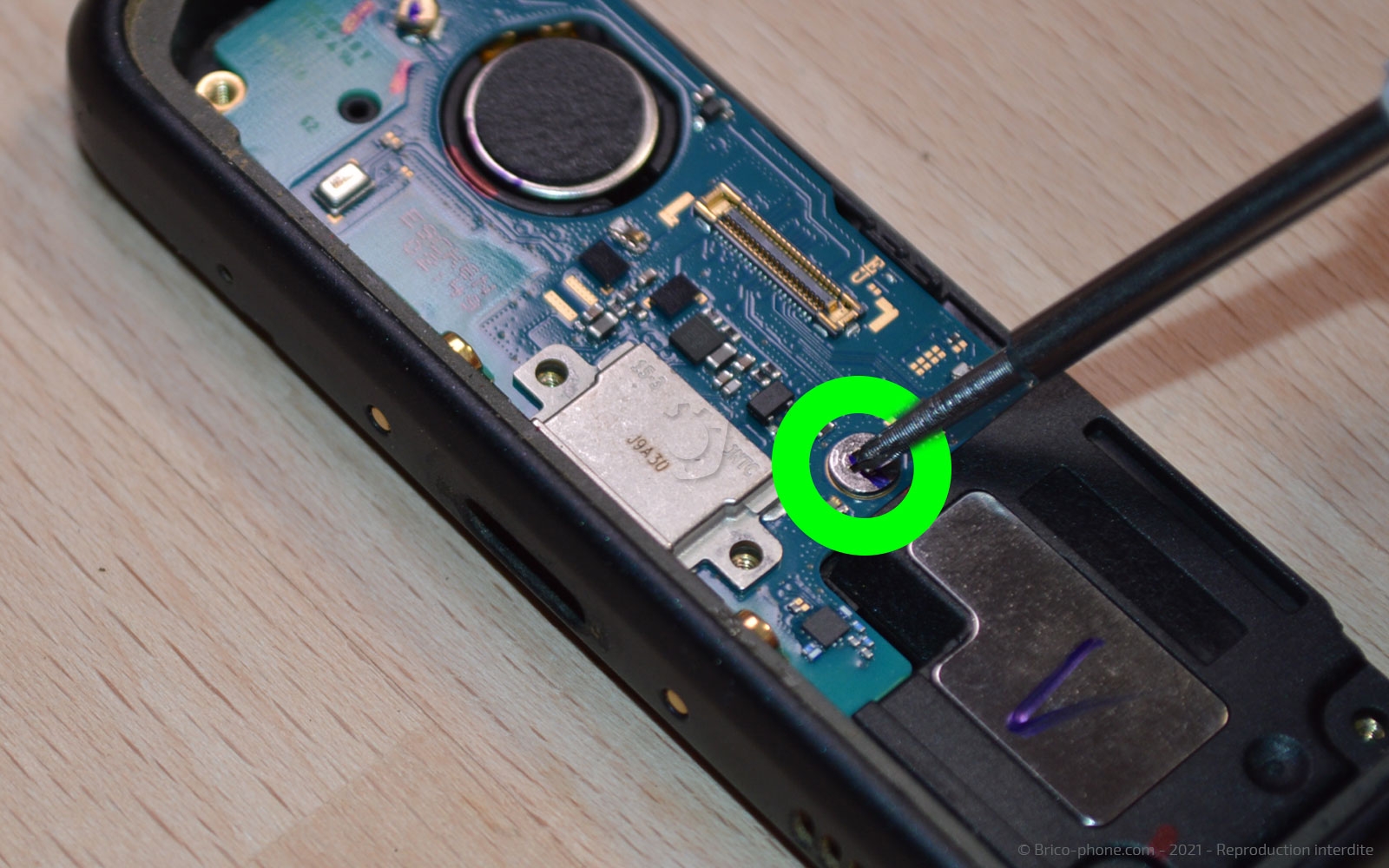

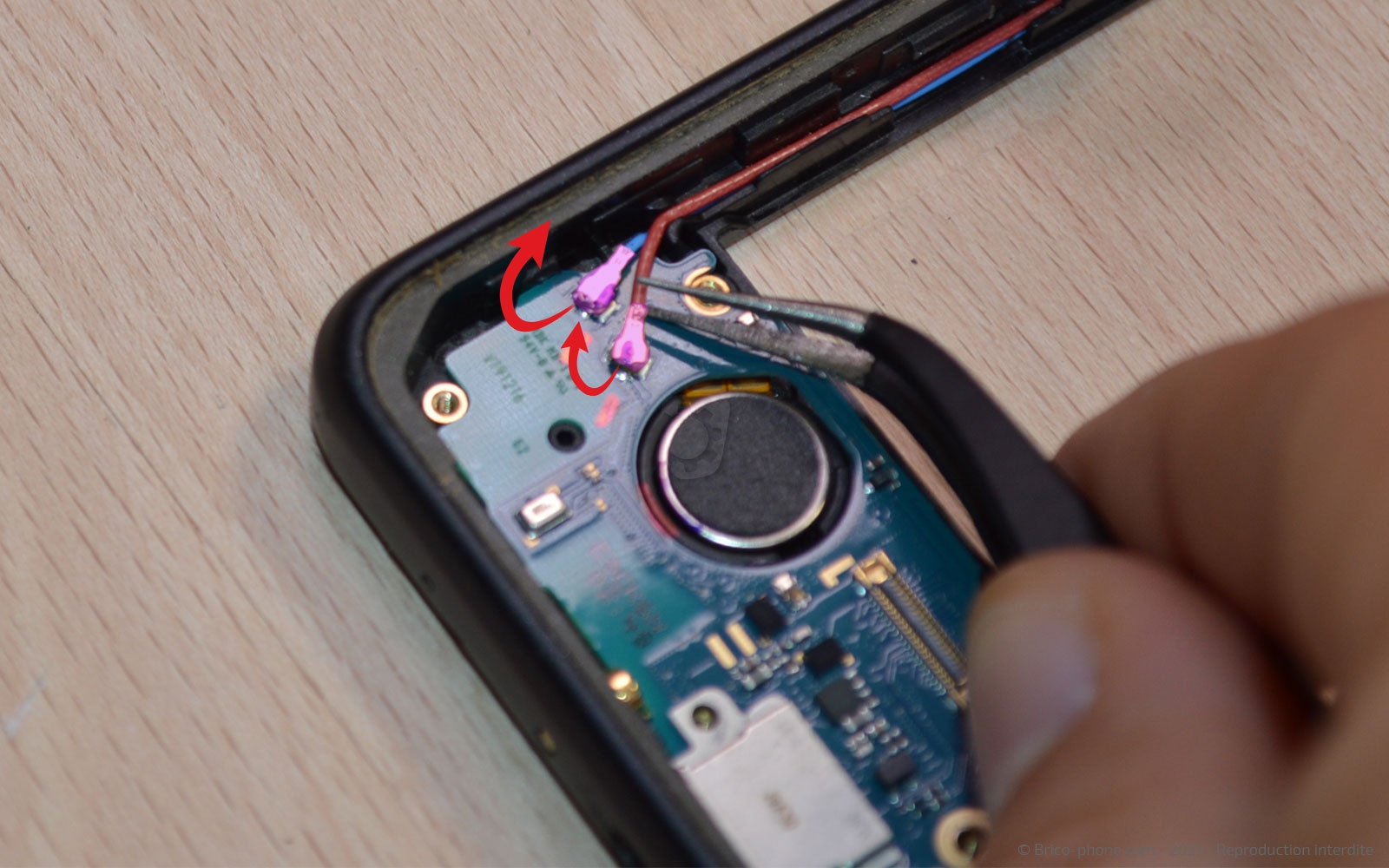

Passons sur le bas du châssis, dévissez la vis cruciforme, puis déconnectez les deux câbles coaxiaux avec la pincette.

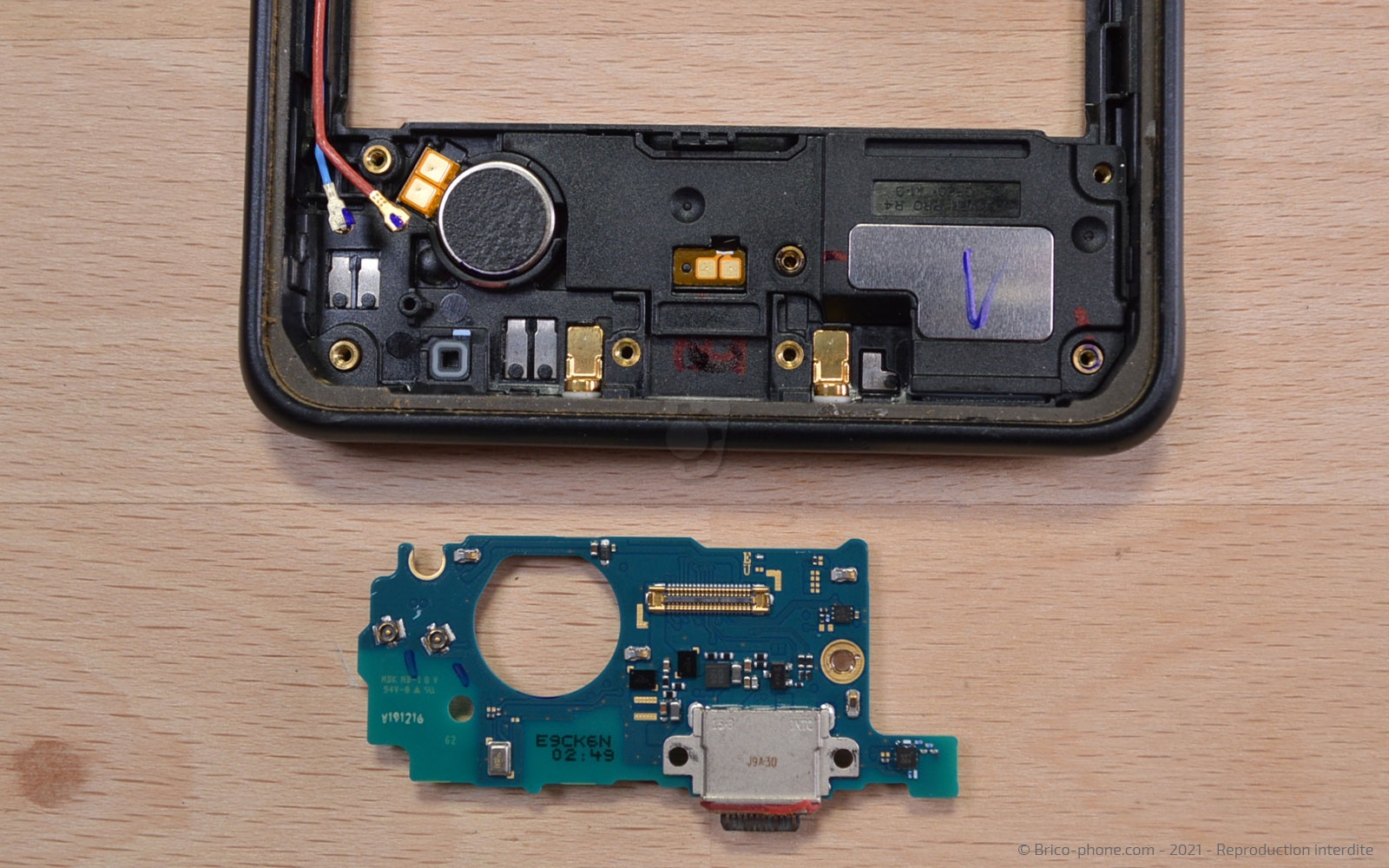

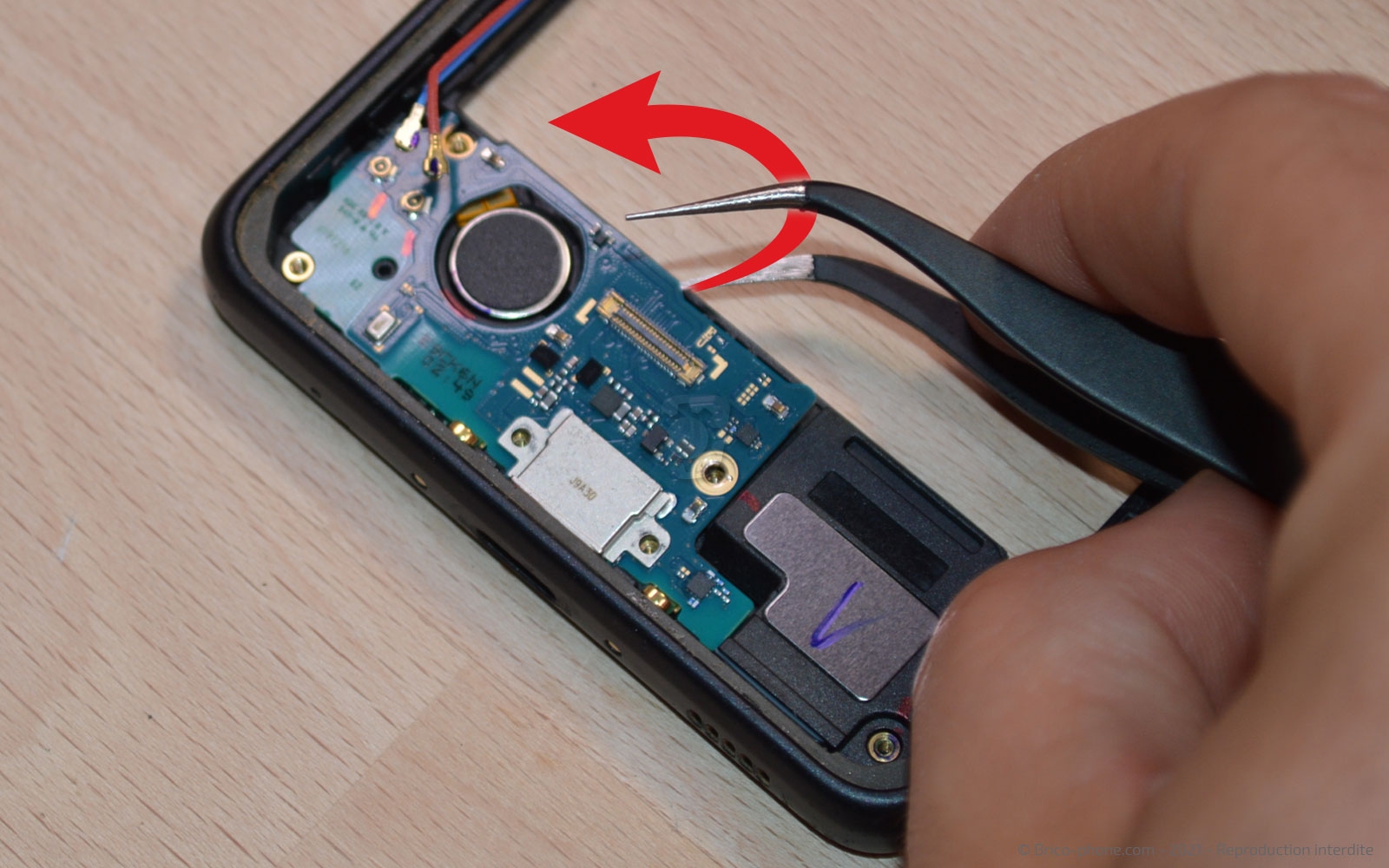

Toujours avec cette pincette, ôtez le connecteur de charge.

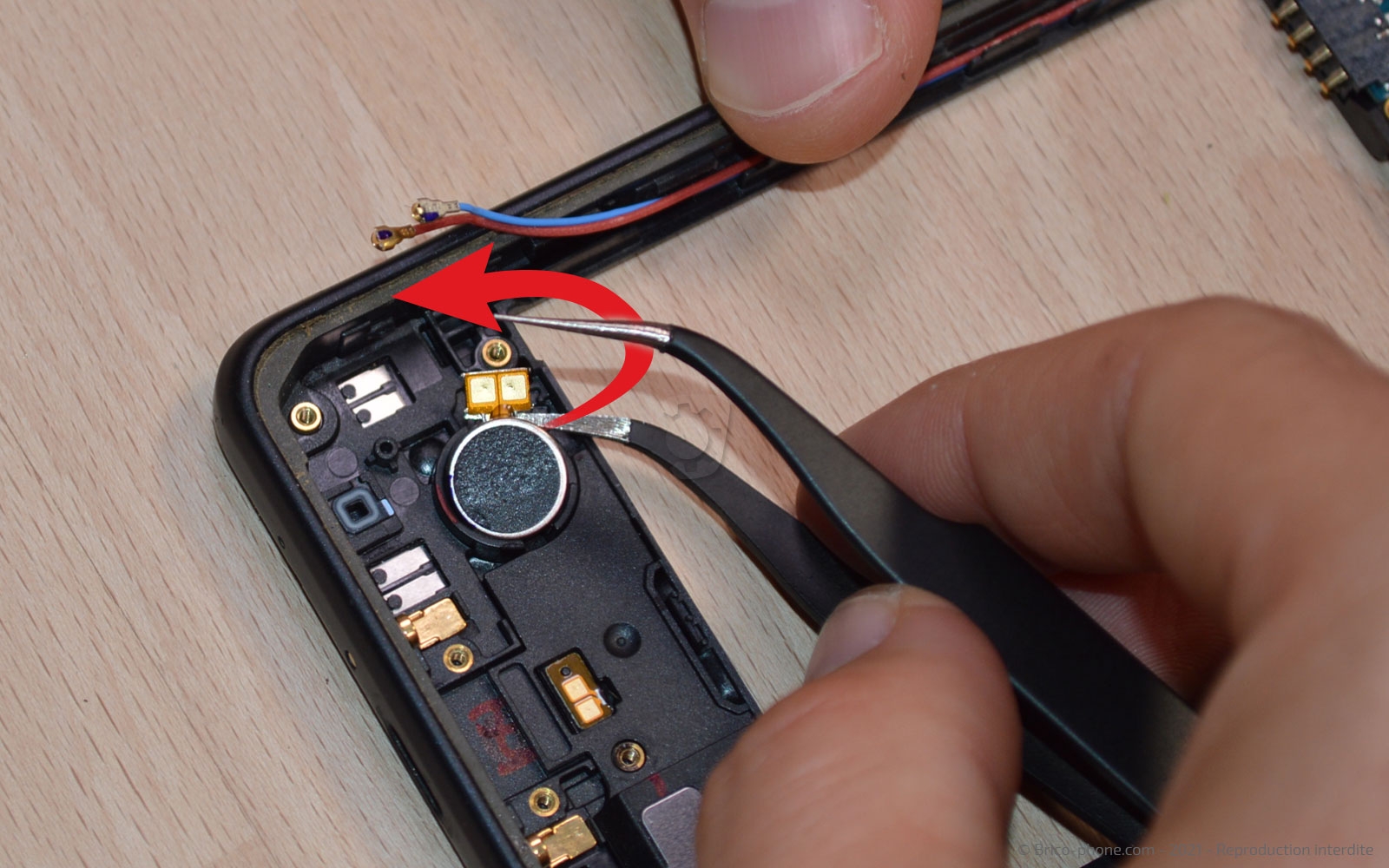

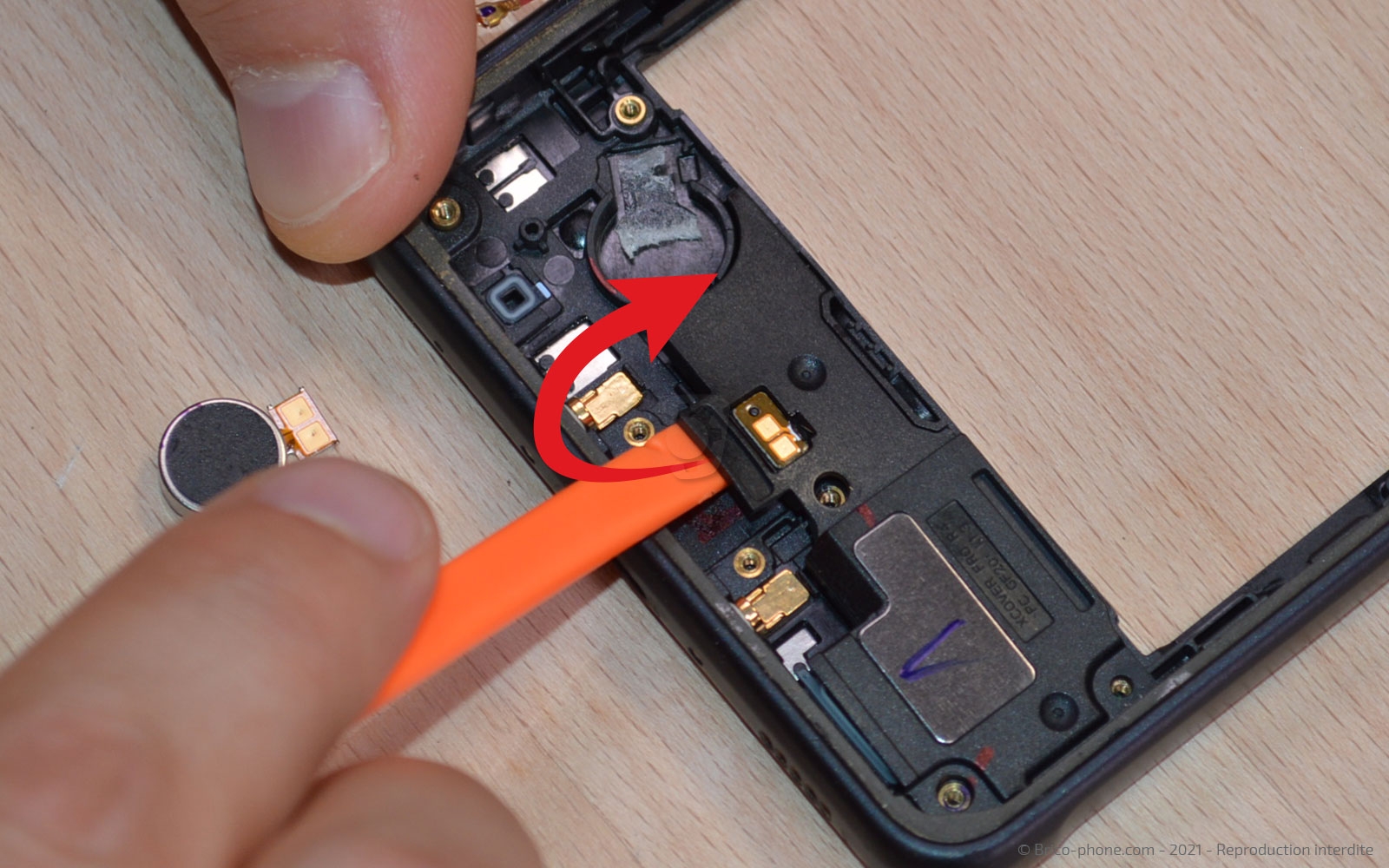

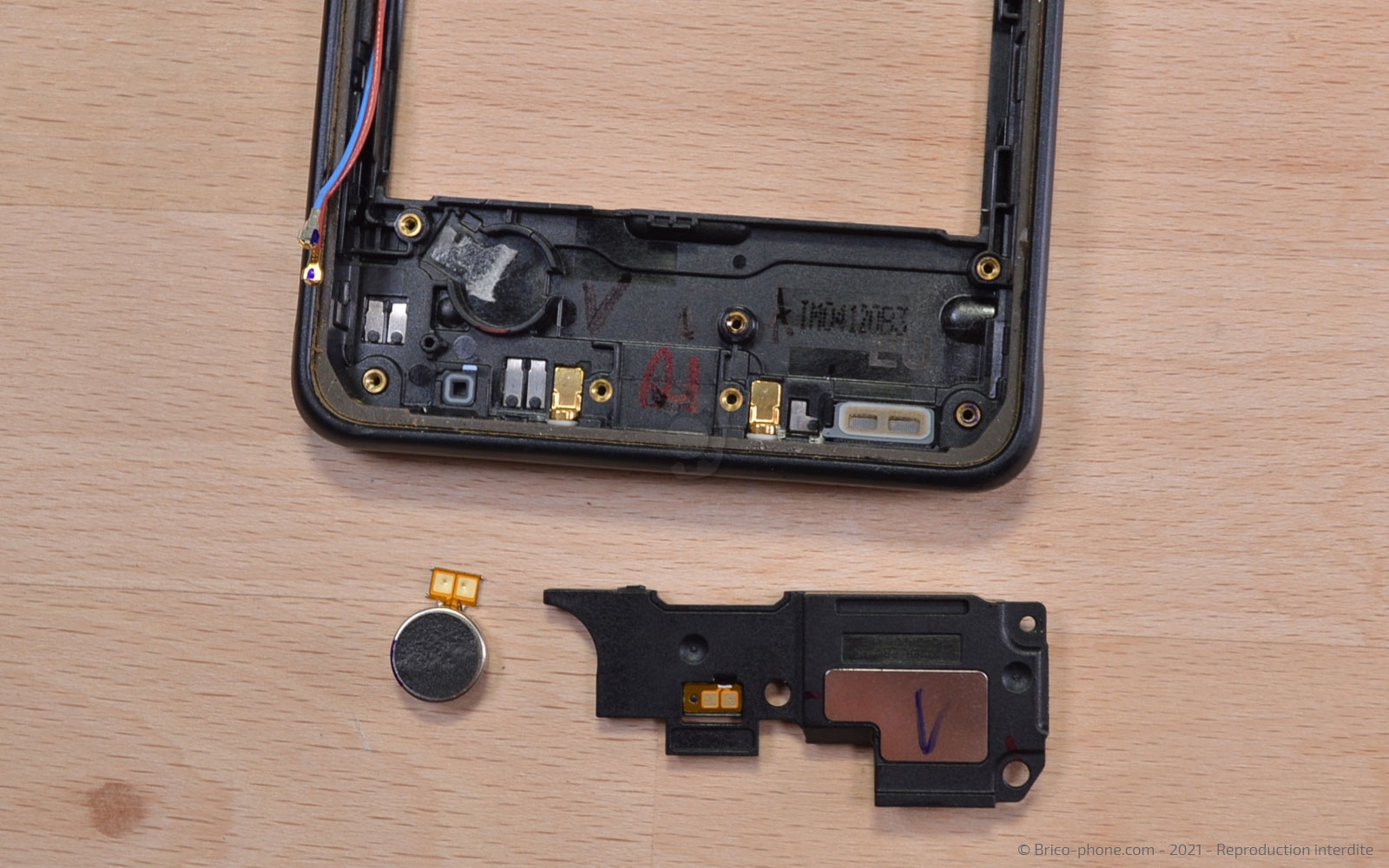

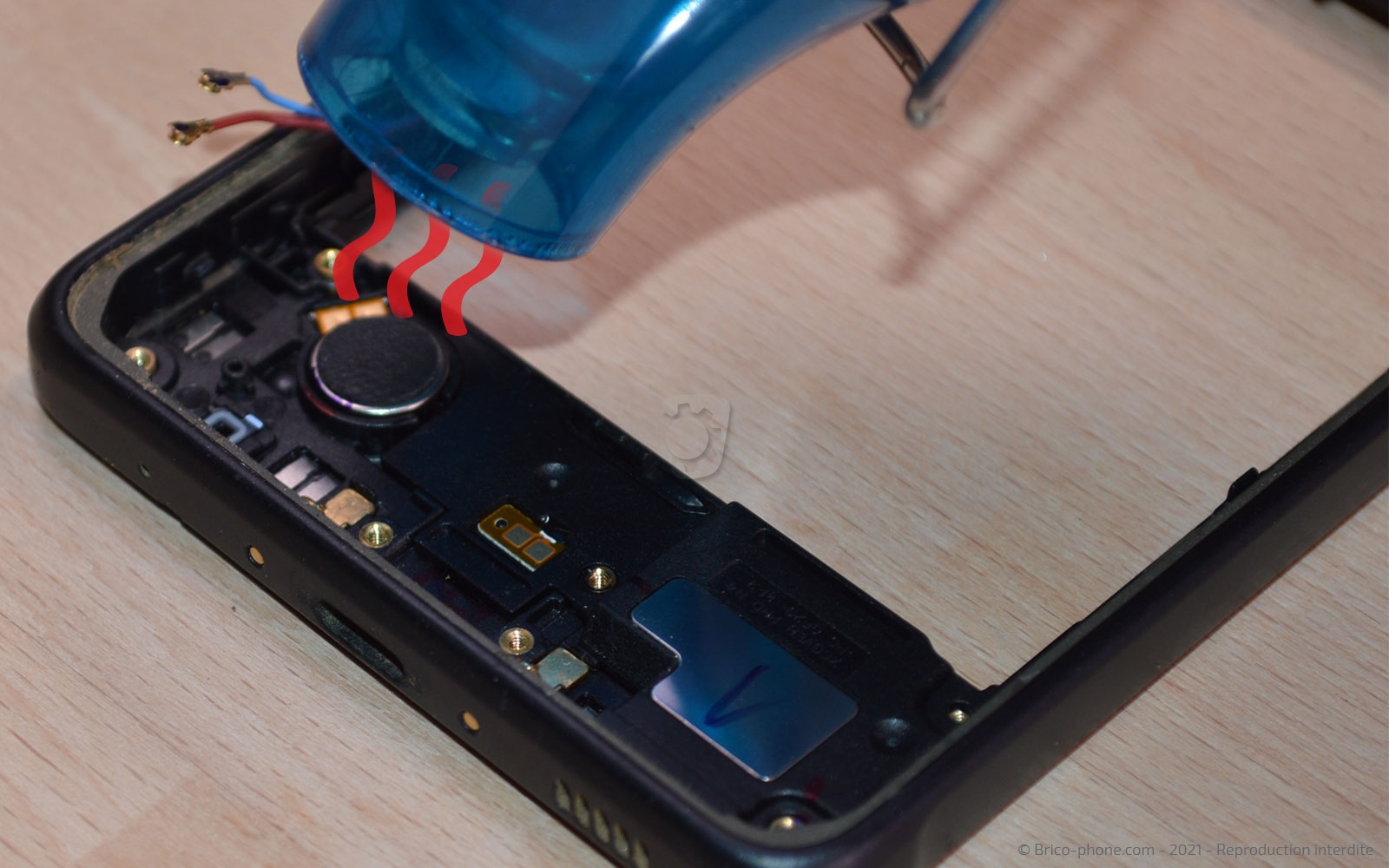

Chauffez légèrement le vibreur et le bloc HP externe, avant de les extraires avec la pincette pour le vibreur et le levier pour le bloc HP externe.

Avant de pouvoir retirer la carte-mère, il faut déconnecter tout ce qui s'y trouve.

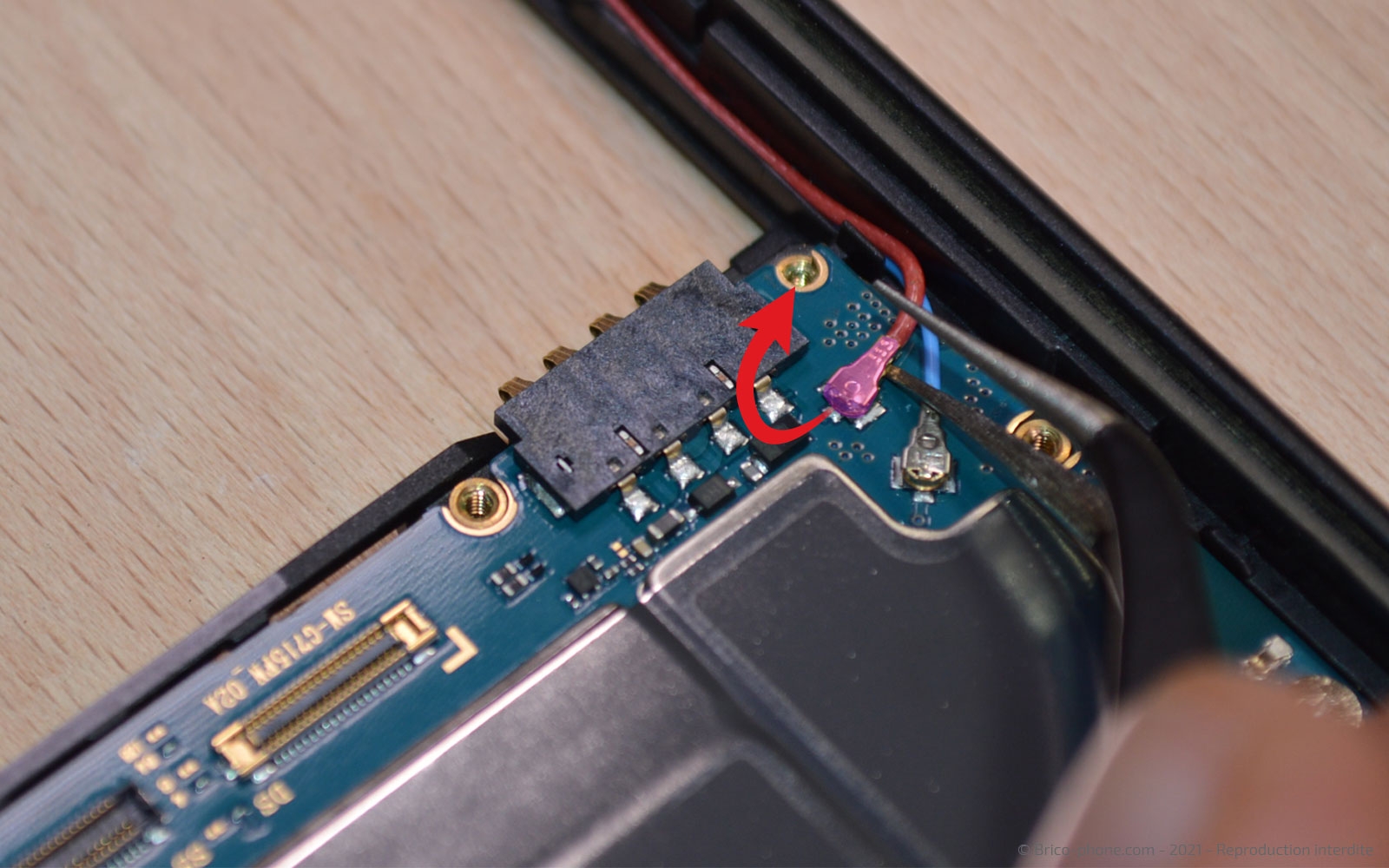

Commencez par retirer les câbles coaxiaux avec la pincette.

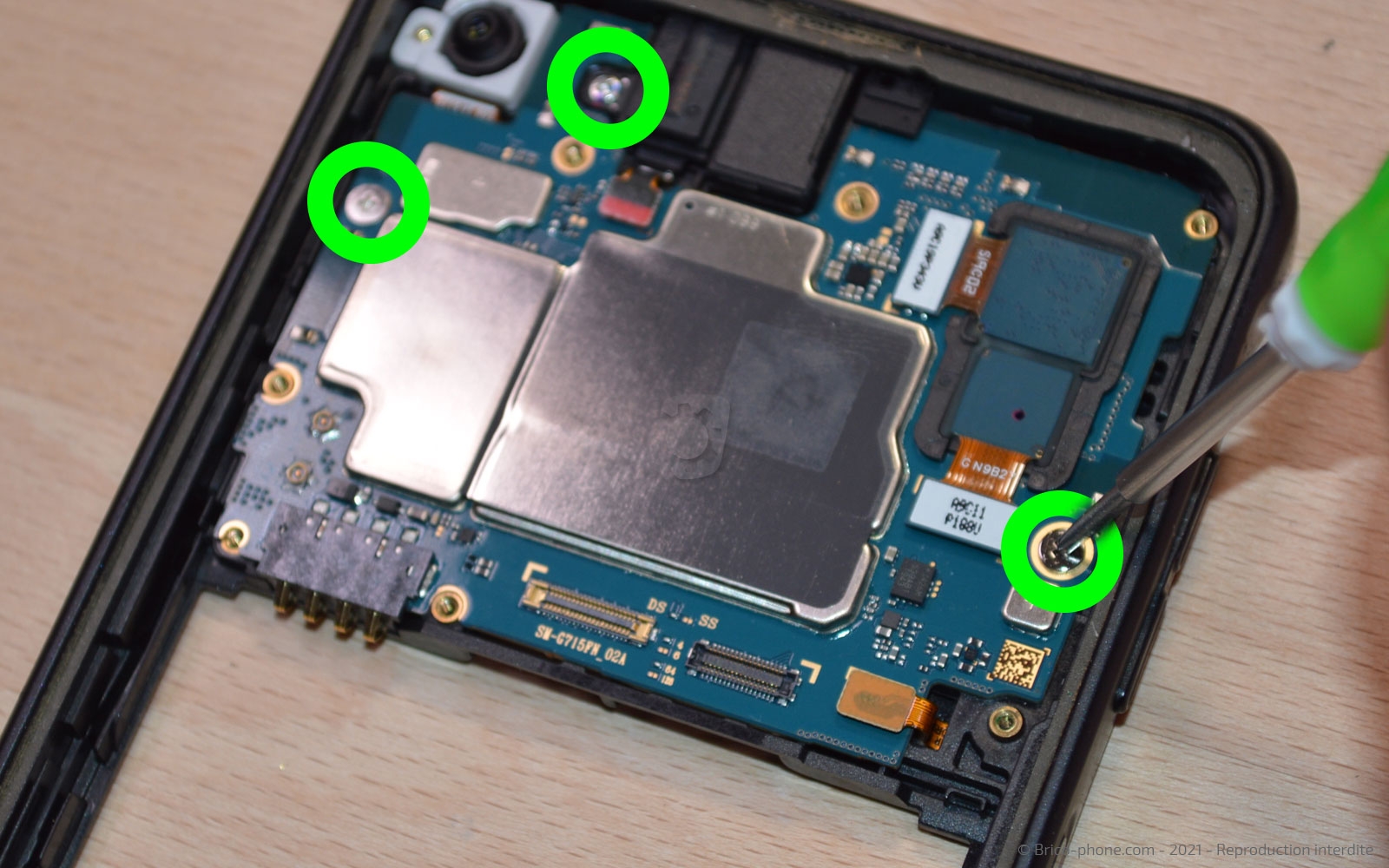

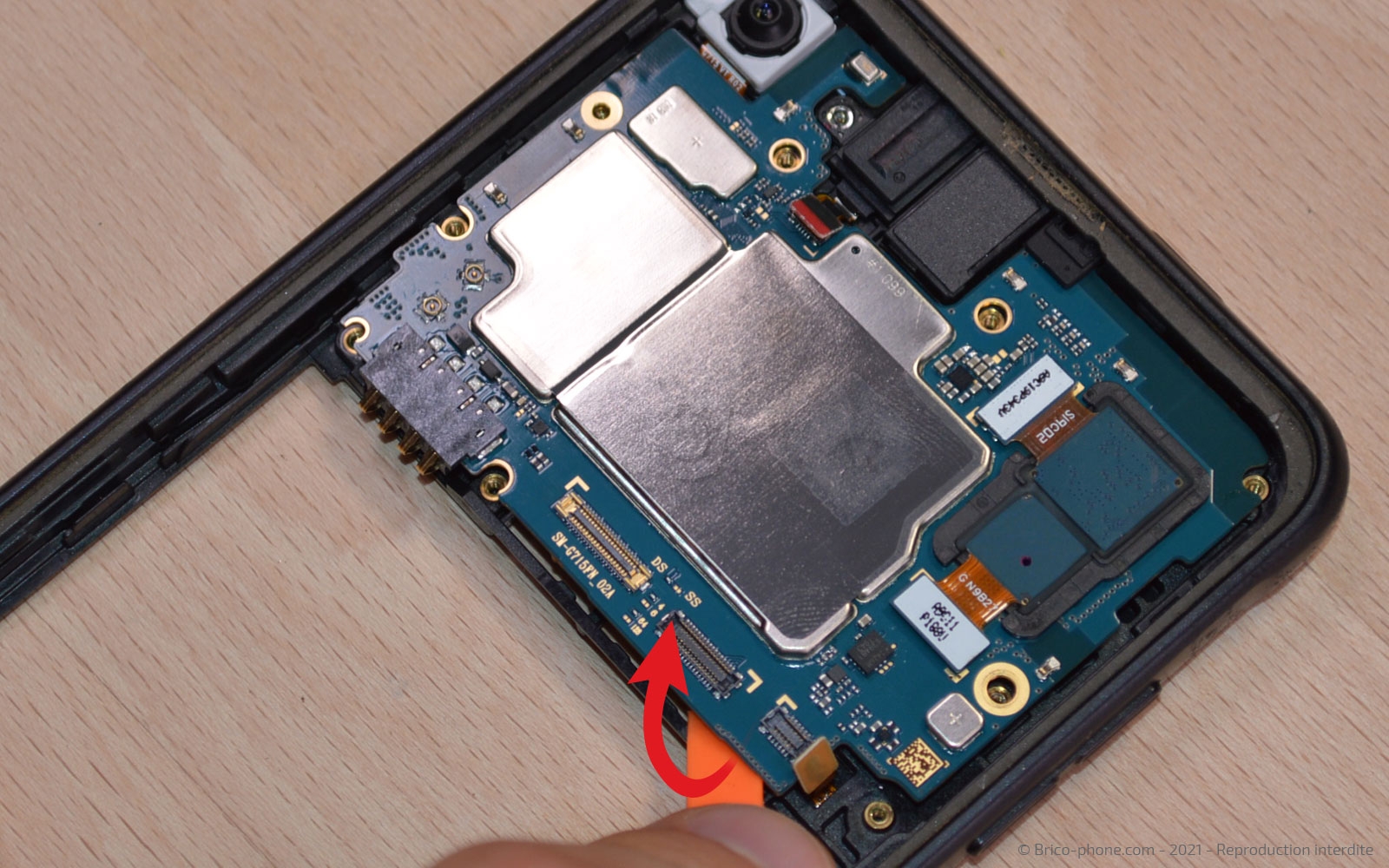

Dévissez les 3 vis cruciformes, puis déconnectez à l'aide du spudger la nappe des boutons power et volume ainsi que la prise jack.

Gardez le levier en main, afin de soulever la carte-mère pour l'extraire.

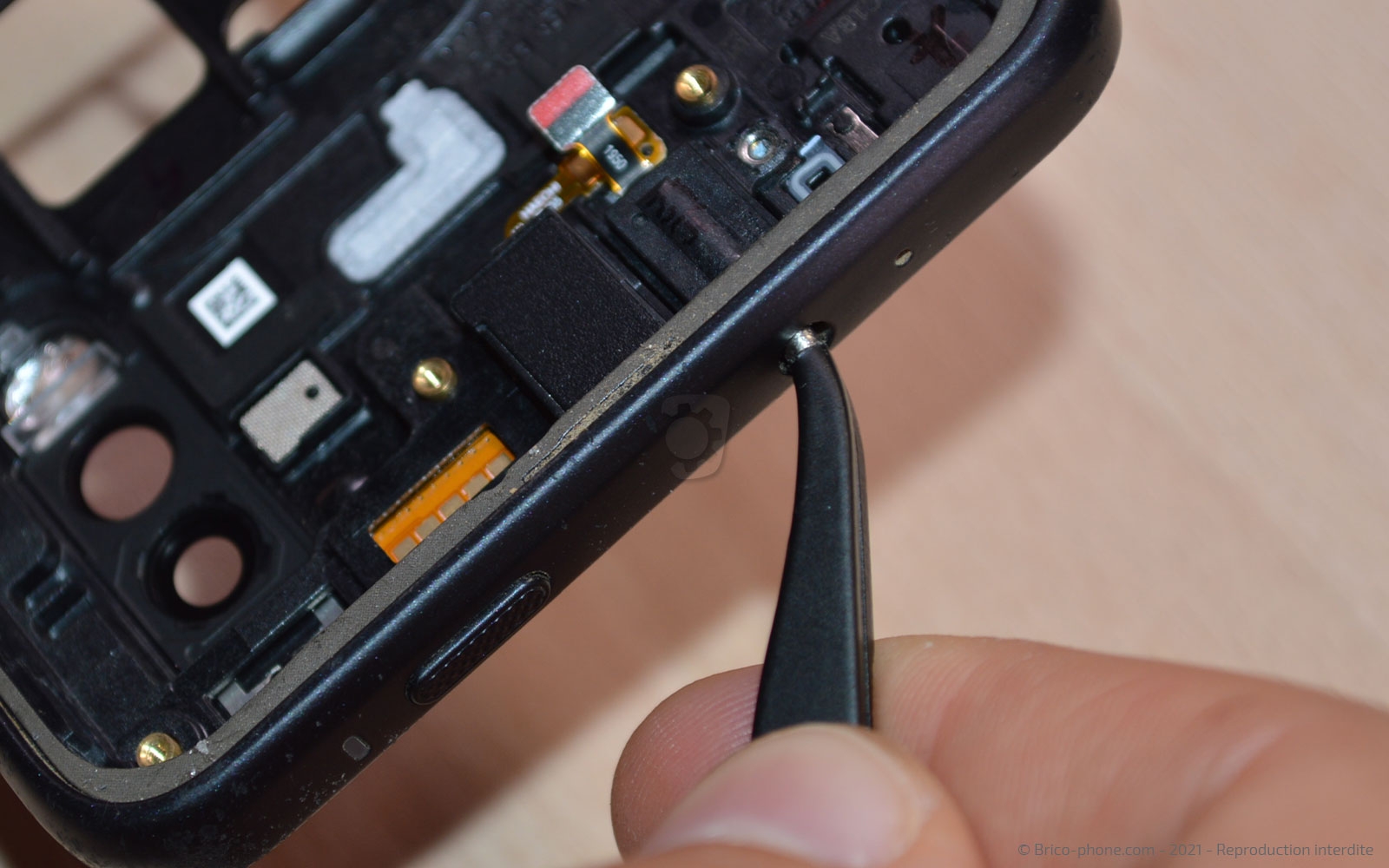

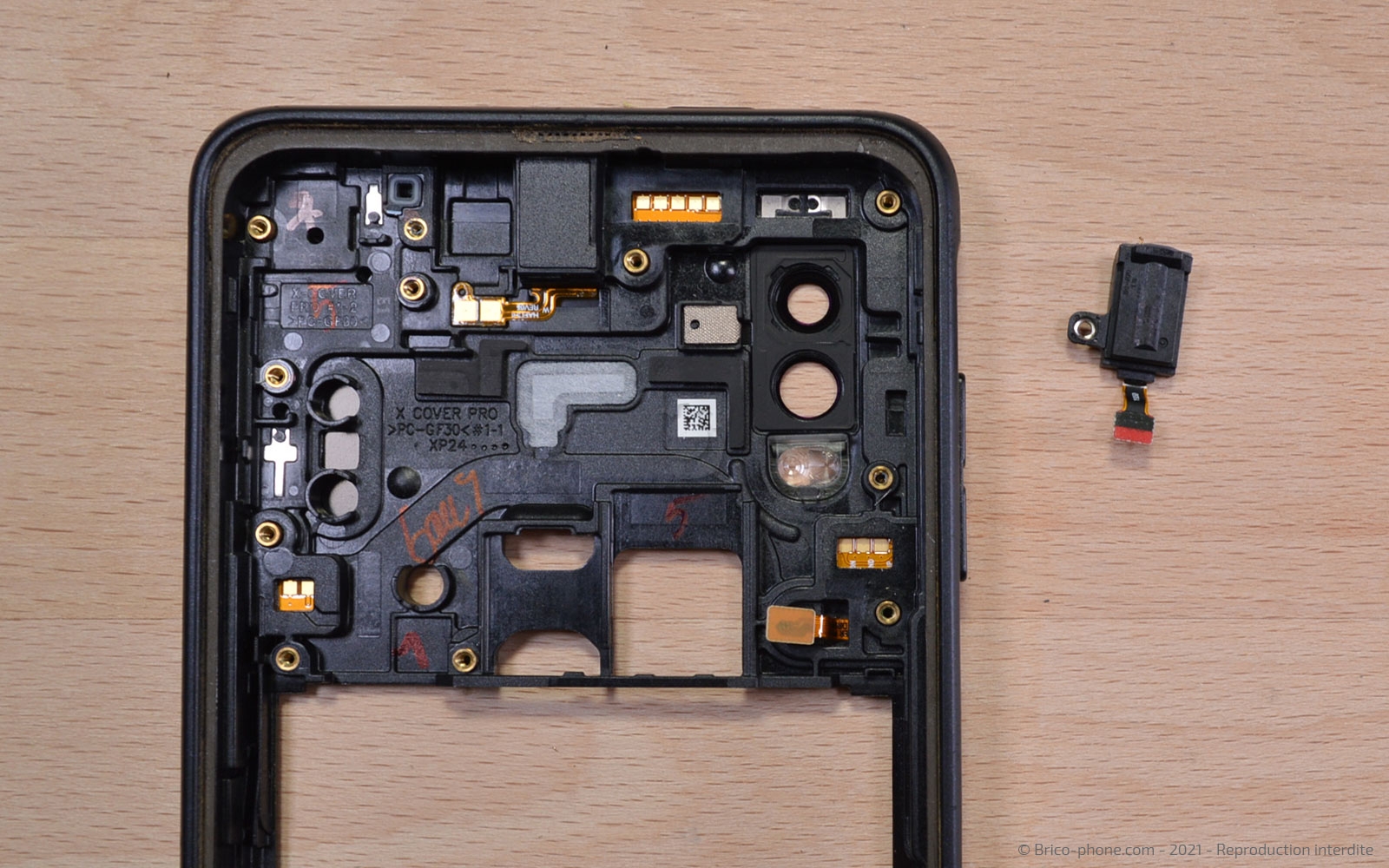

Insérez la pincette dans la prise jack pour faire levier afin de la sortir du châssis.

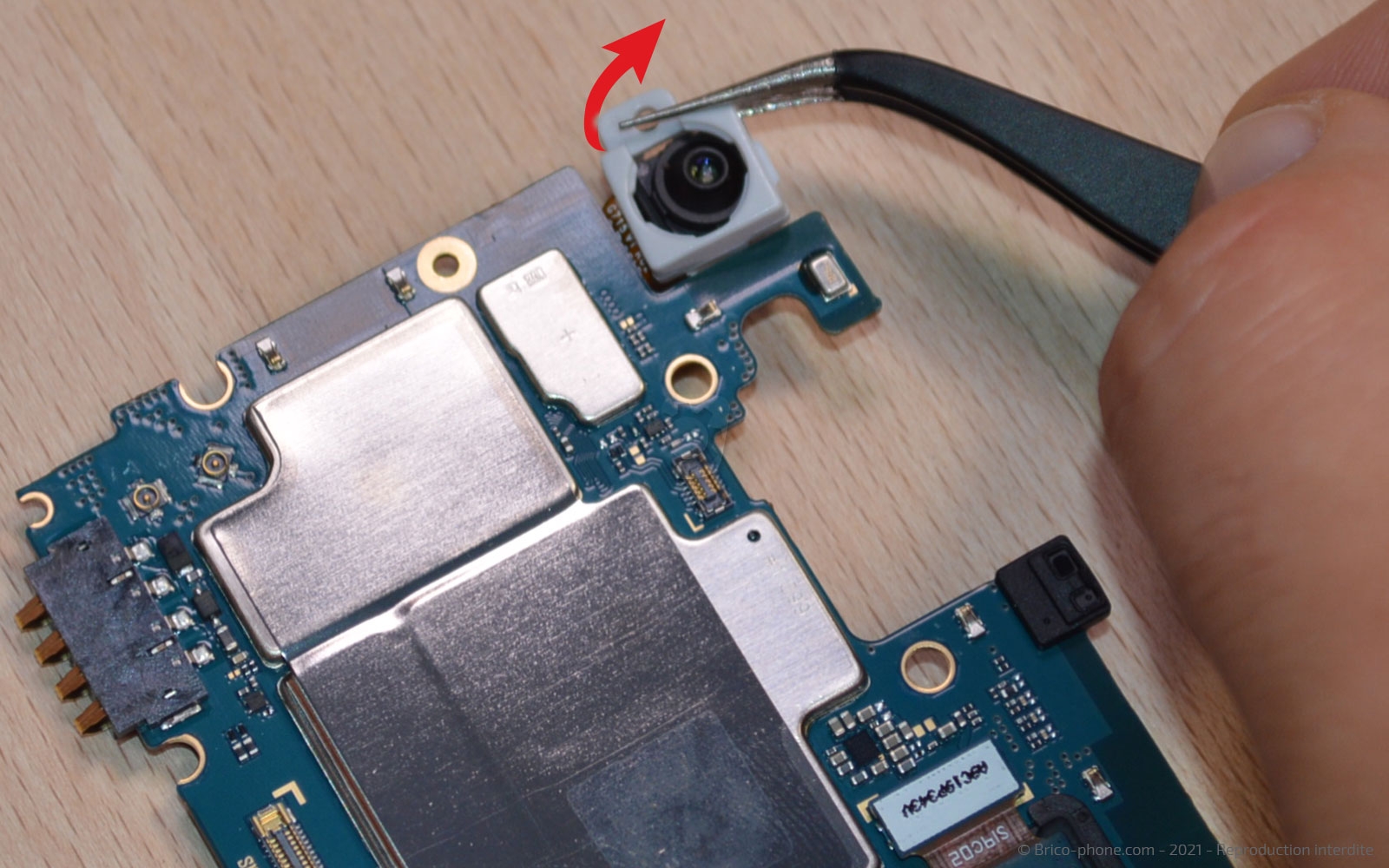

Ôtez la protection de la caméra avec la pincette.

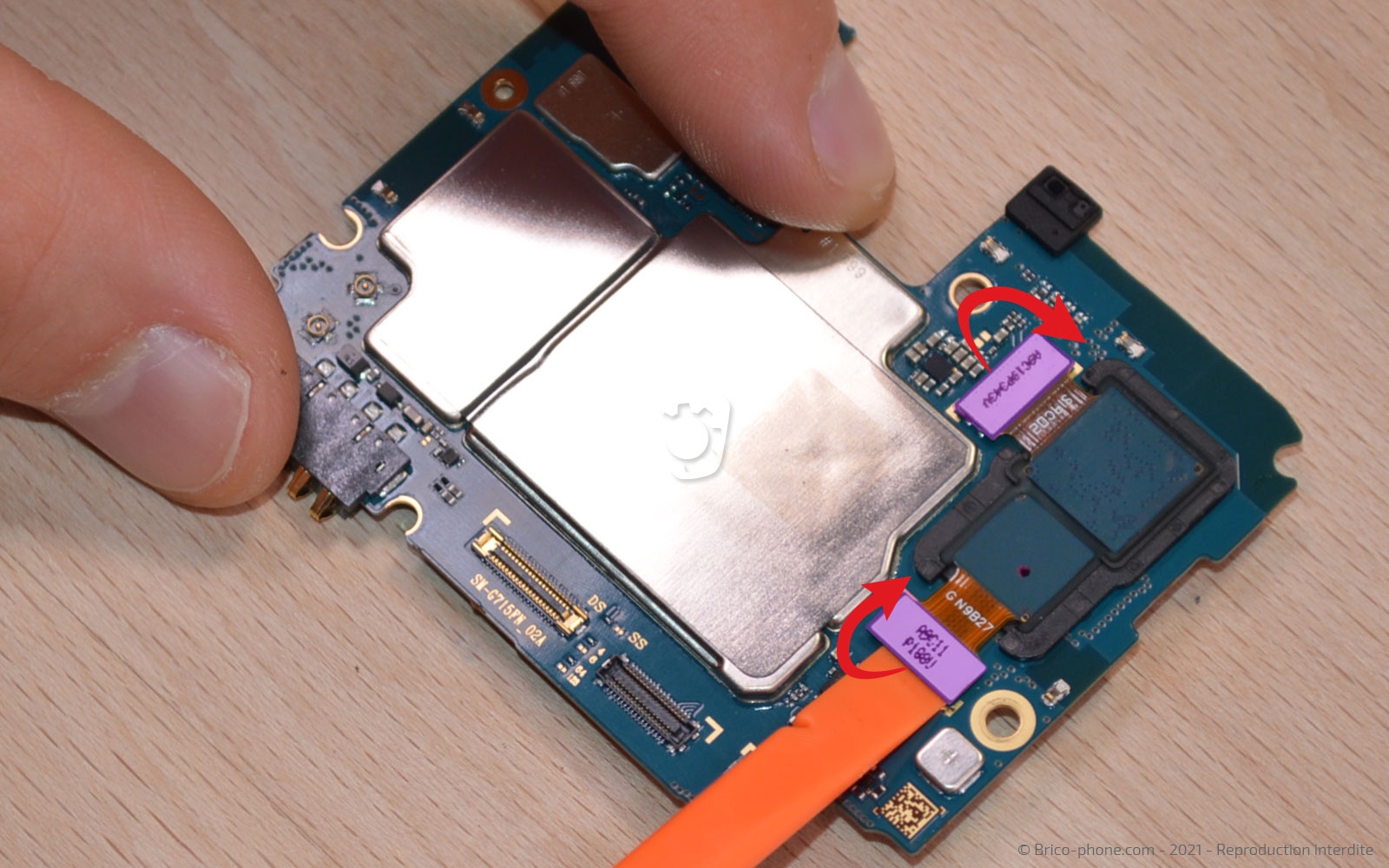

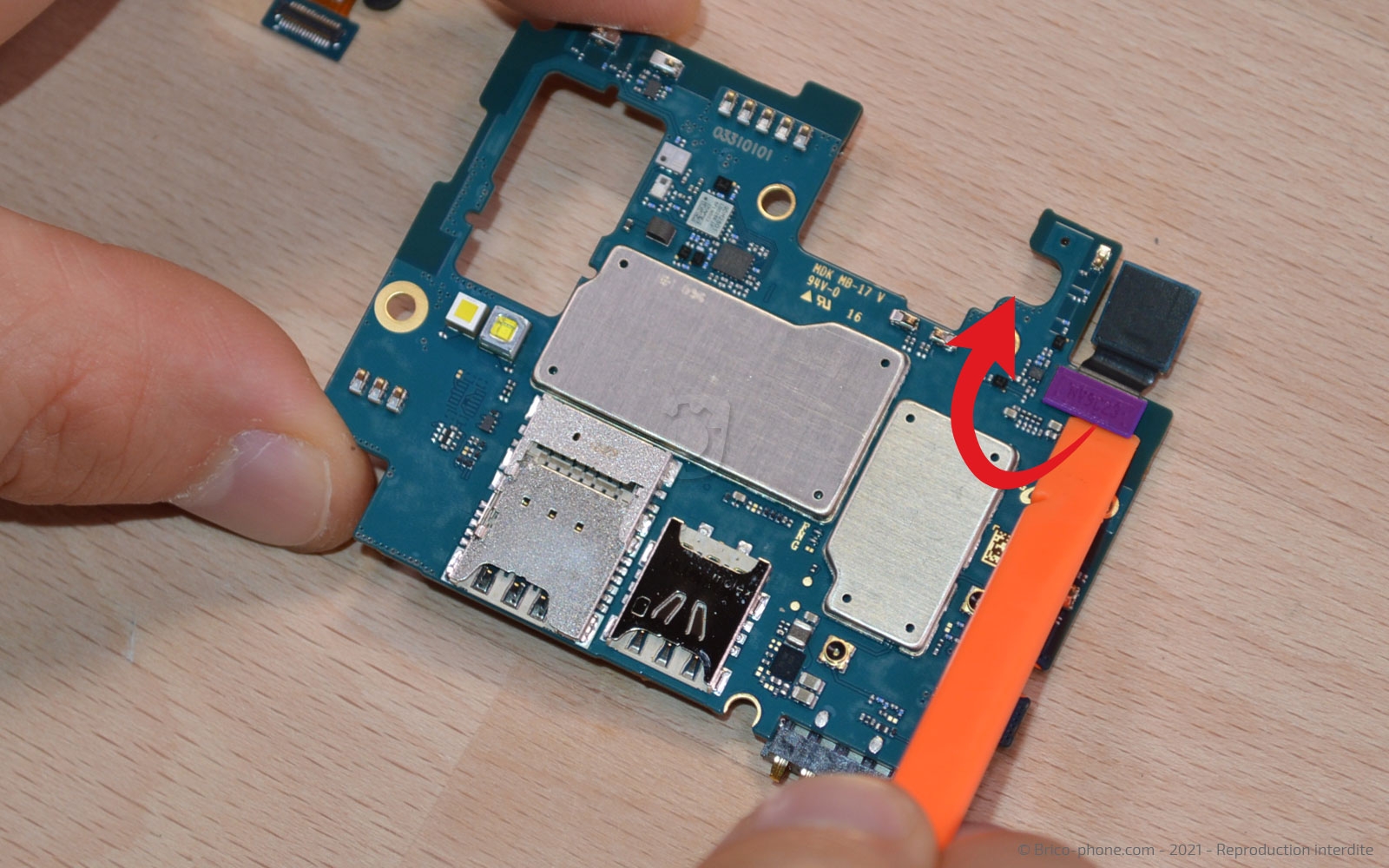

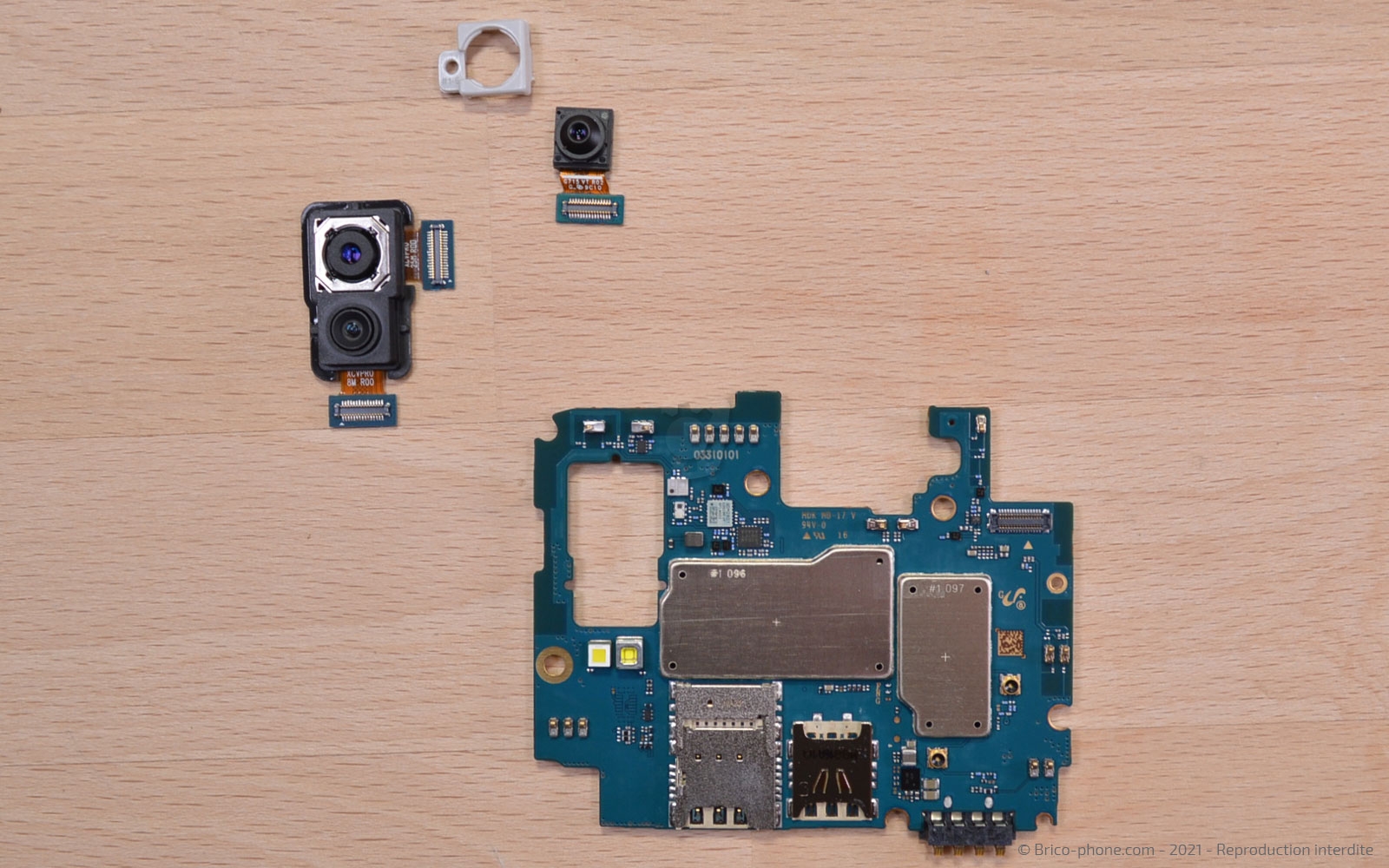

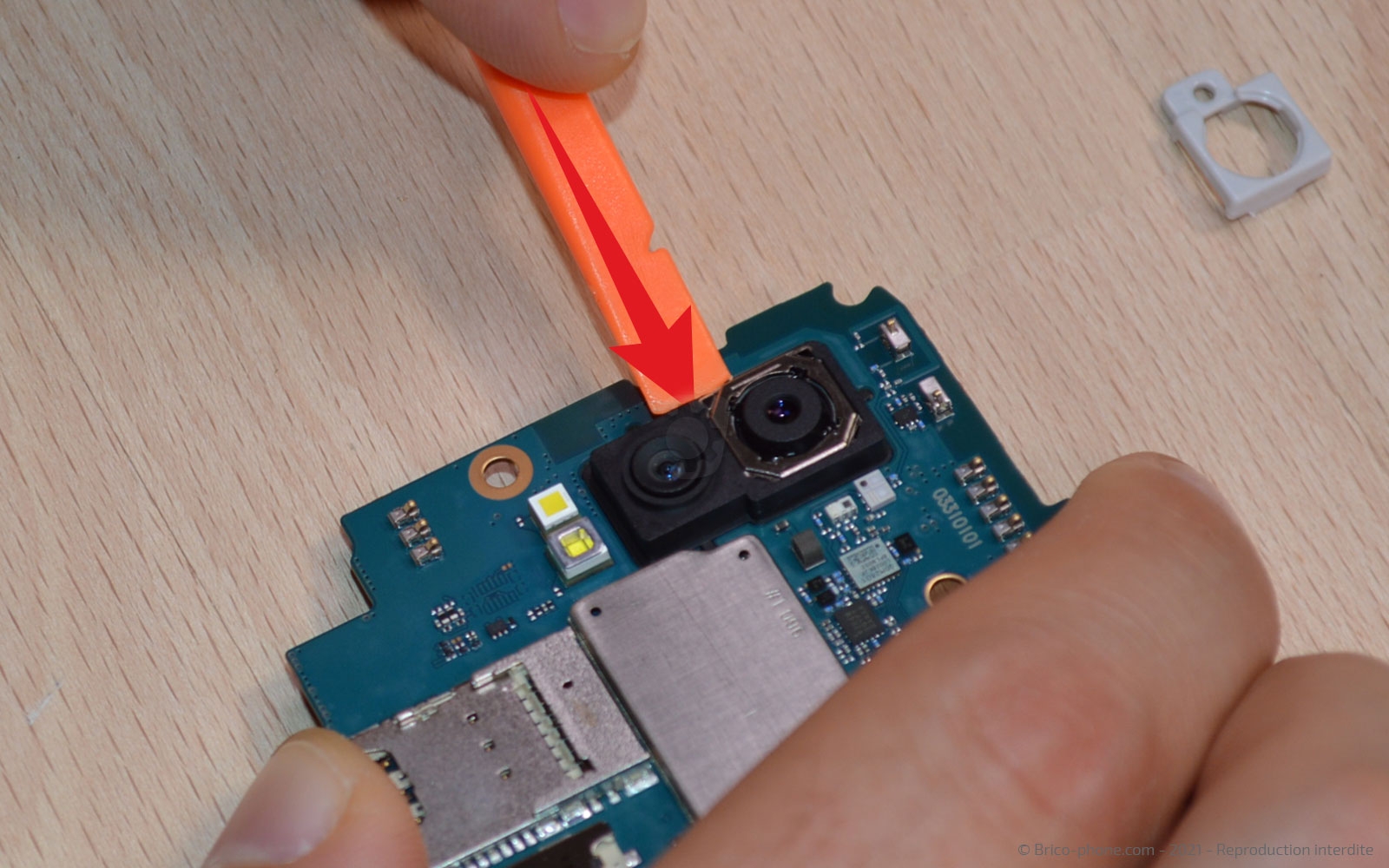

Pour finir, déconnectez toutes les caméras à l'aide du levier en nylon.

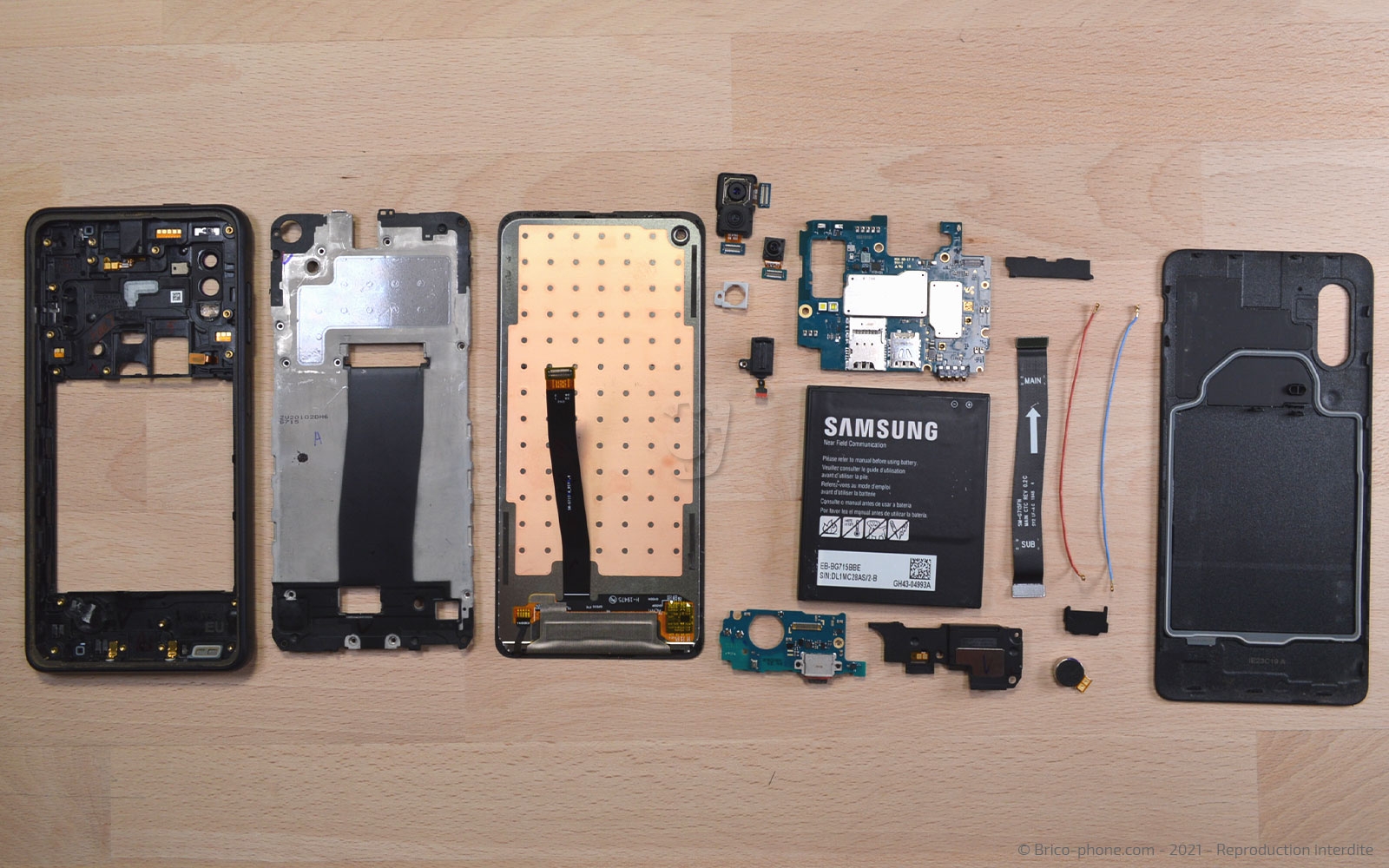

Voici un aperçu des pièces qui composent ce Samsung Galaxy Xcover Pro.
