Changement du lecteur Blue-Ray sur Playstation 5

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Playstation 5 | Temps estimé : 30 min | Difficulté : 2.5/5

Vous allumez votre console mais celle-ci refuse de prendre votre jeux ? Celle-ci ne prend plus vos jeux ou ne veut plus les sortir ?

Grâce à ce tutoriel, Brico-Phone vous montre comment changer le lecteur Blue-Ray afin de retrouver une console fonctionnelle.

Diagnostic

› Vous ne pouvez plus lire vos jeux.
› Le lecteur ne prend plus vos jeux.
› Les jeux restent bloqués dans le lecteur.

Avant de commencer
Avant de débuter votre réparation, il faut regarder si vous avez le bon modèle.

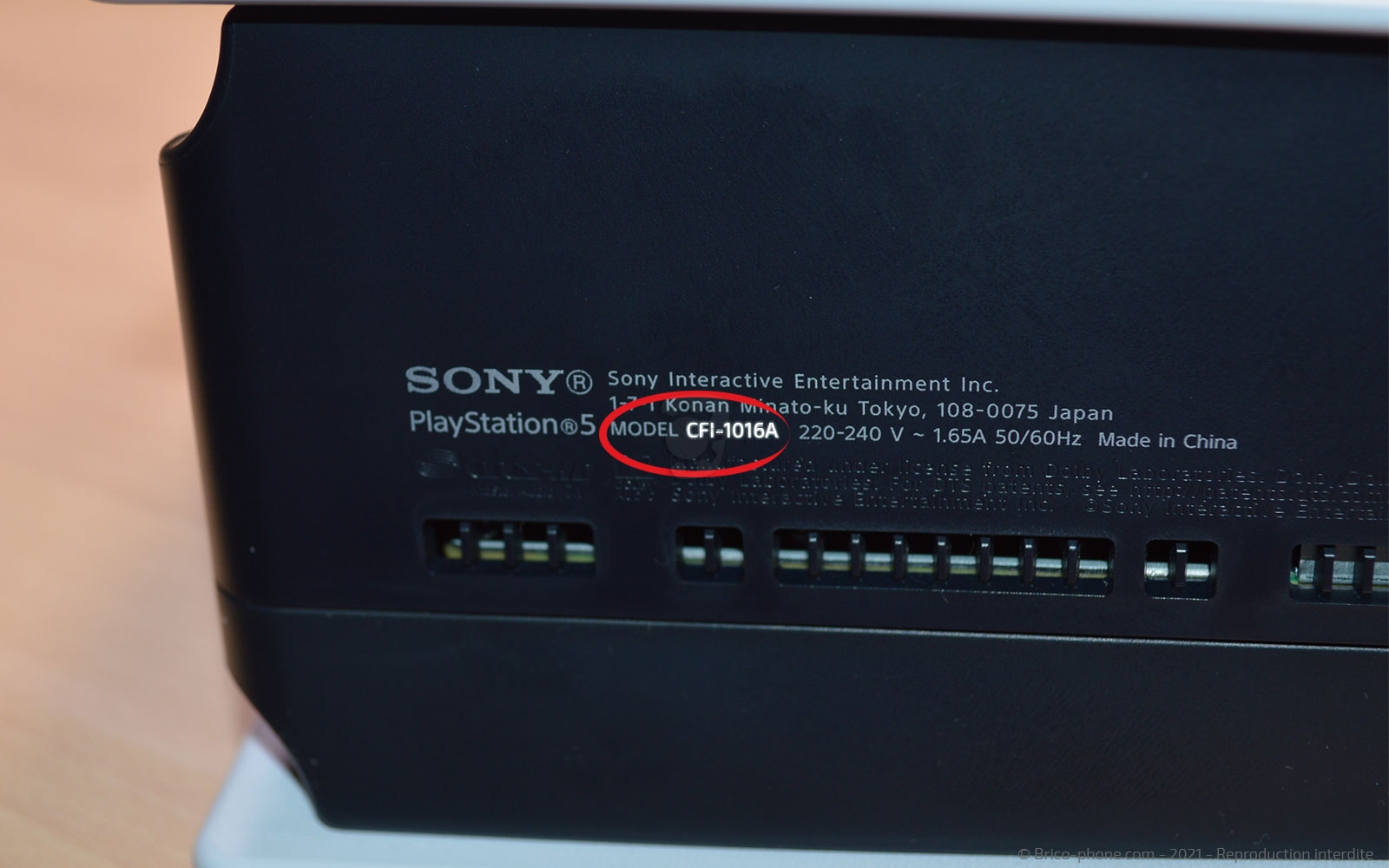

Pour cela , jetez un oeil sous la console et si vous avez la référence "CFI-1016A", vous êtes en possession d'une Playstation 5.

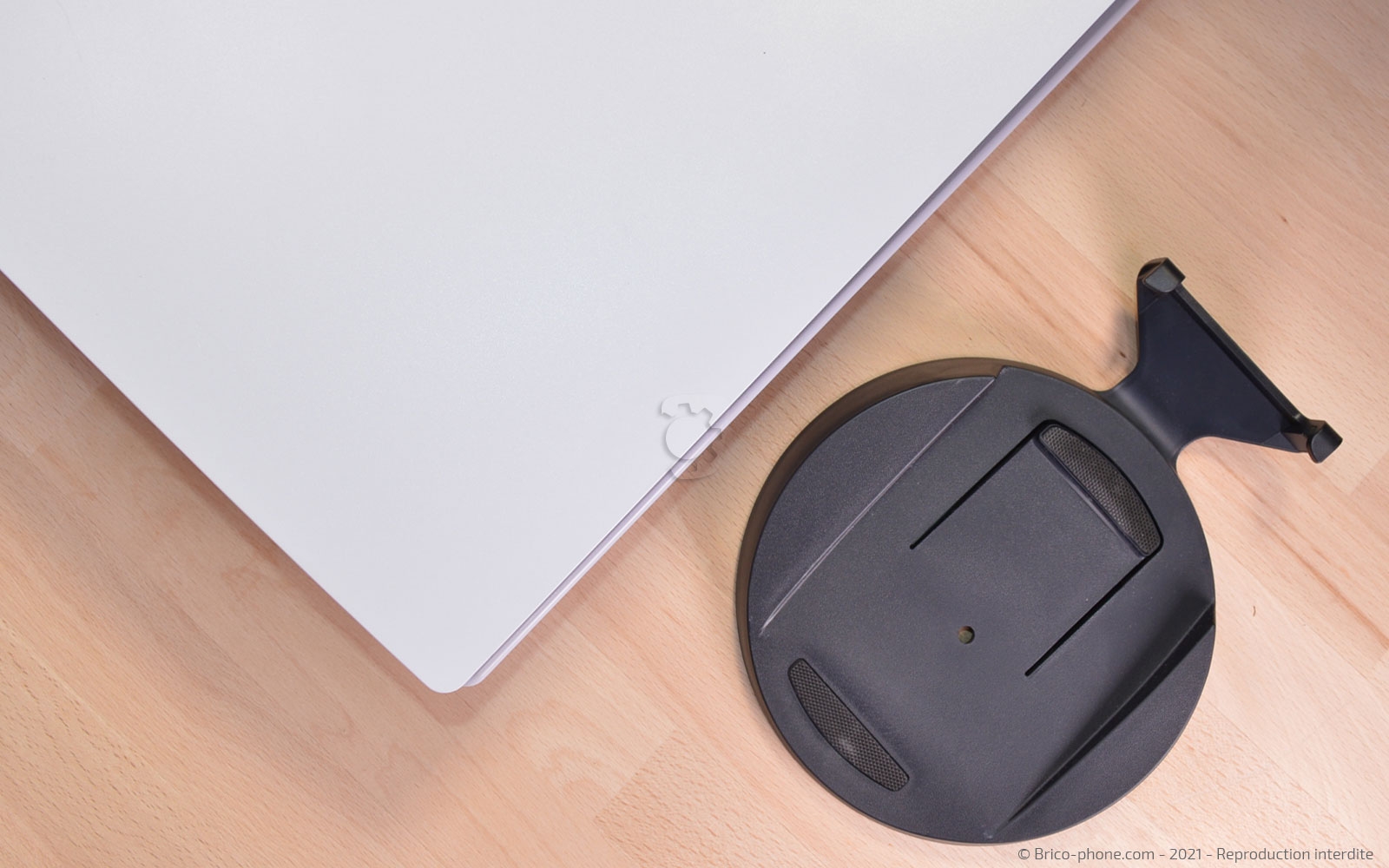

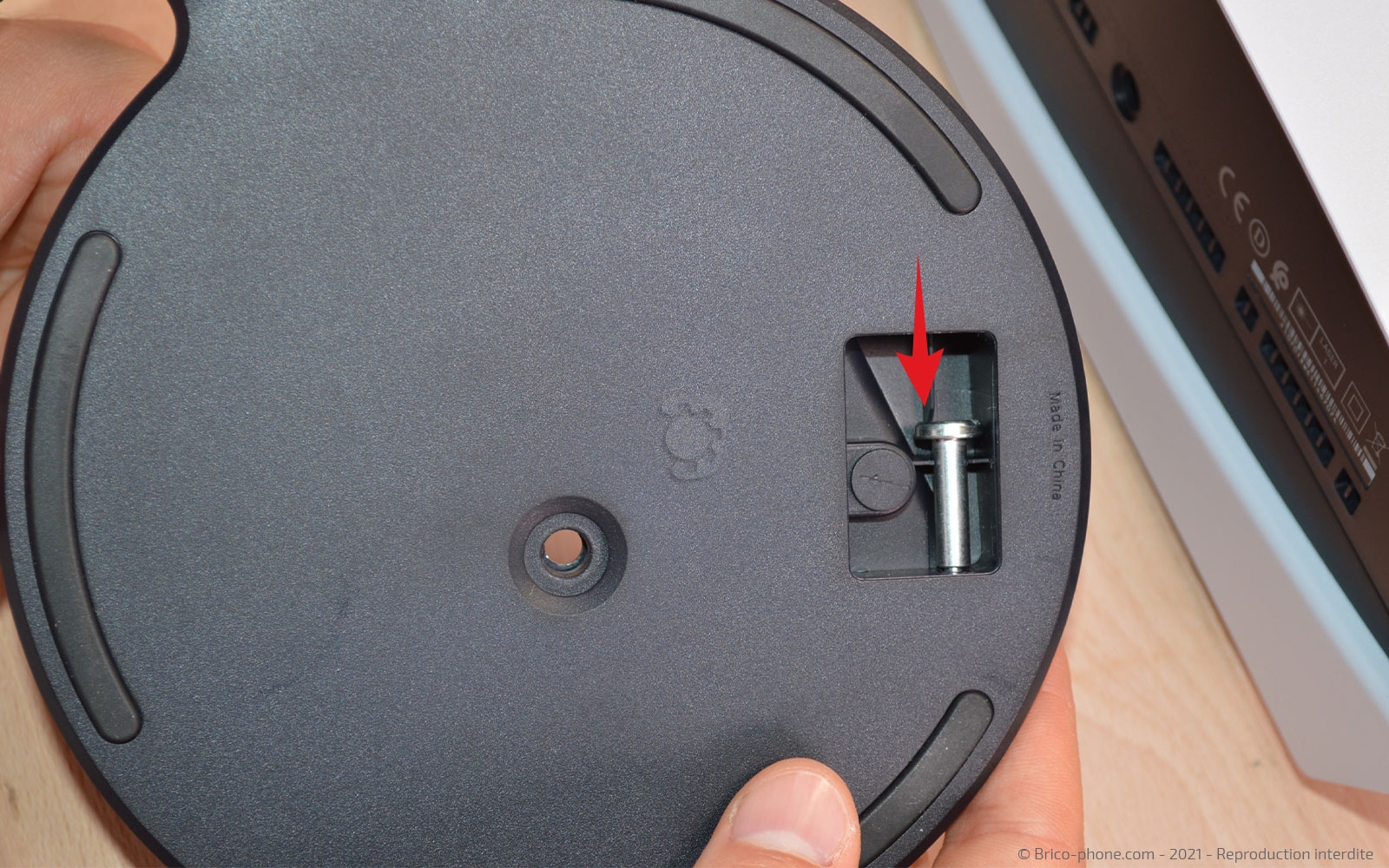

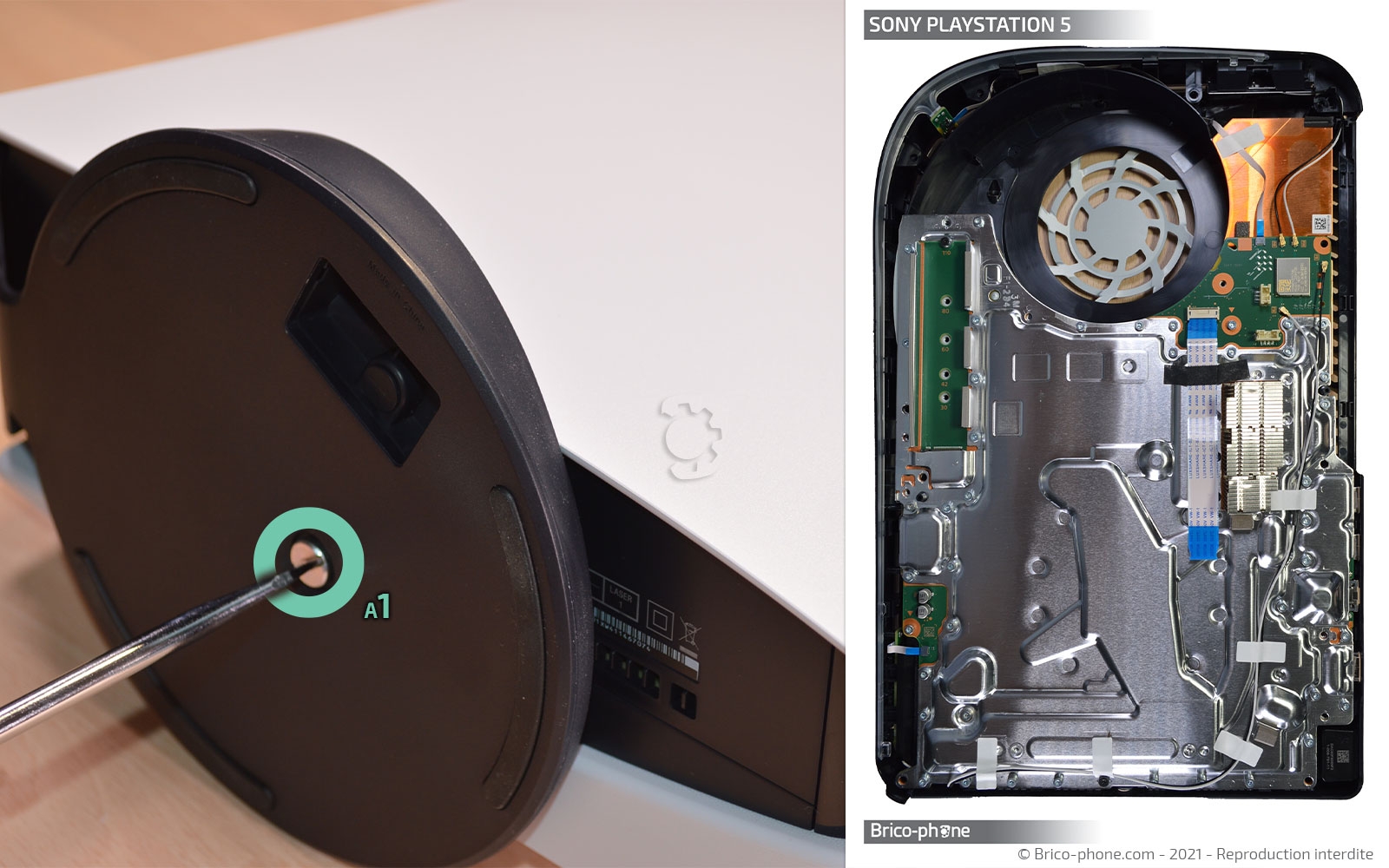

Avec un tournevis plat, retirez la vis du support, puis rangez la dans ce même support.
Vous pouvez le mettre de côté.
Outils du kit utilisés
Outils du kit utilisés

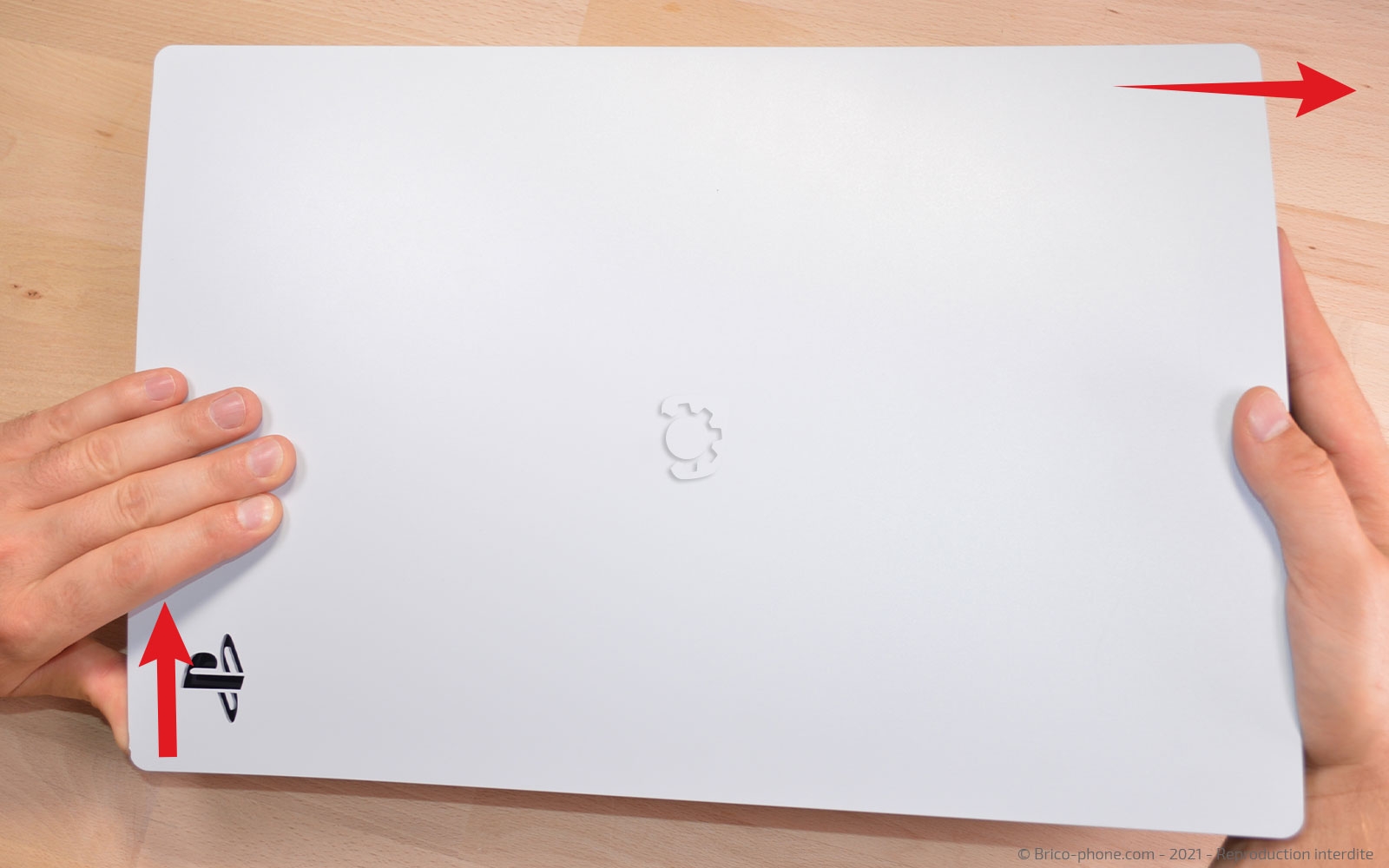

Etape 1 : Déclipser les coques blanches

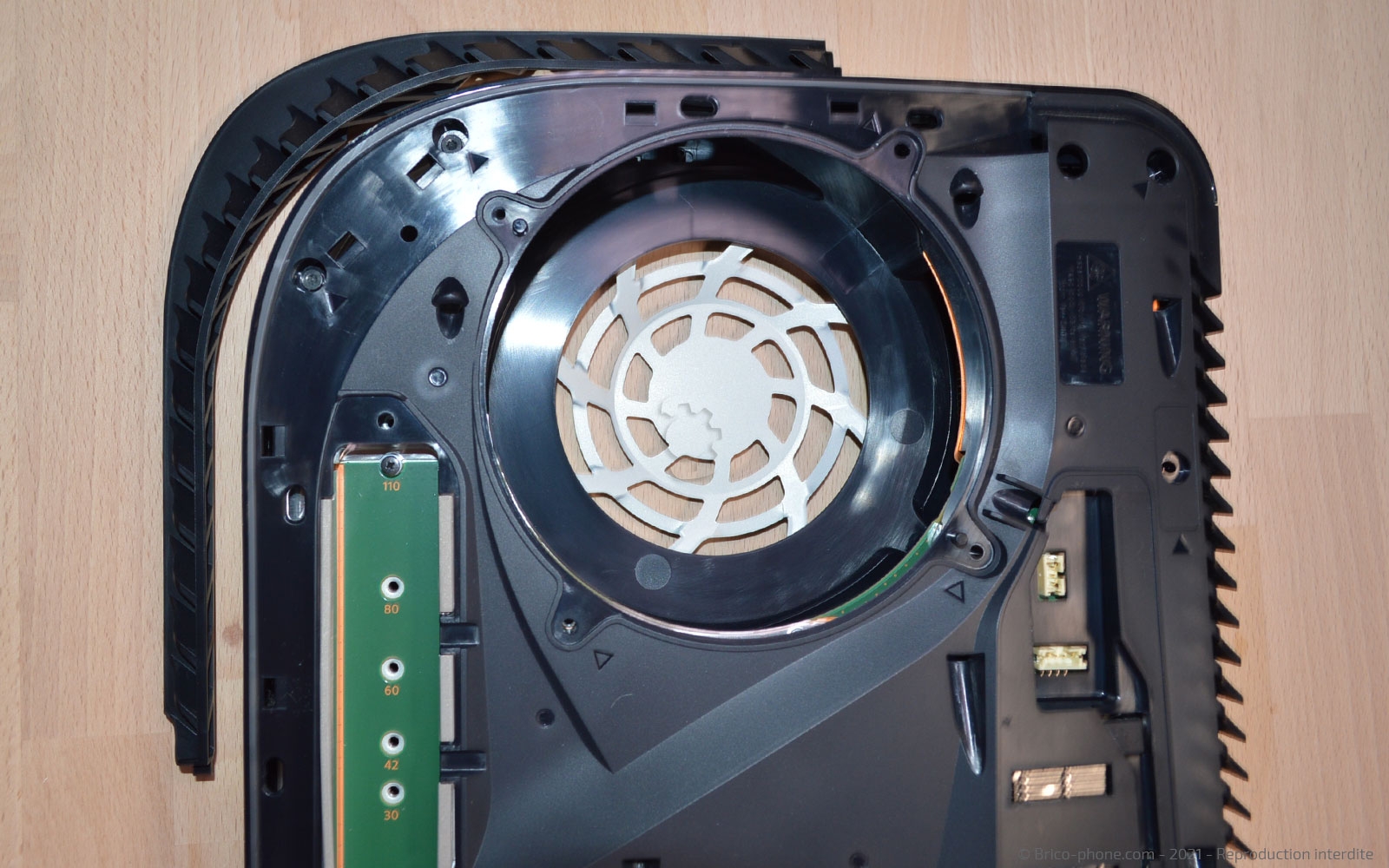

Avant d'accéder au coeur de la console, il faut retirer les coques blanches.

Soulevez légèrement la coque du côté du logo puis poussez-la à l'opposé pour l'enlever.

Faites de même pour la seconde.

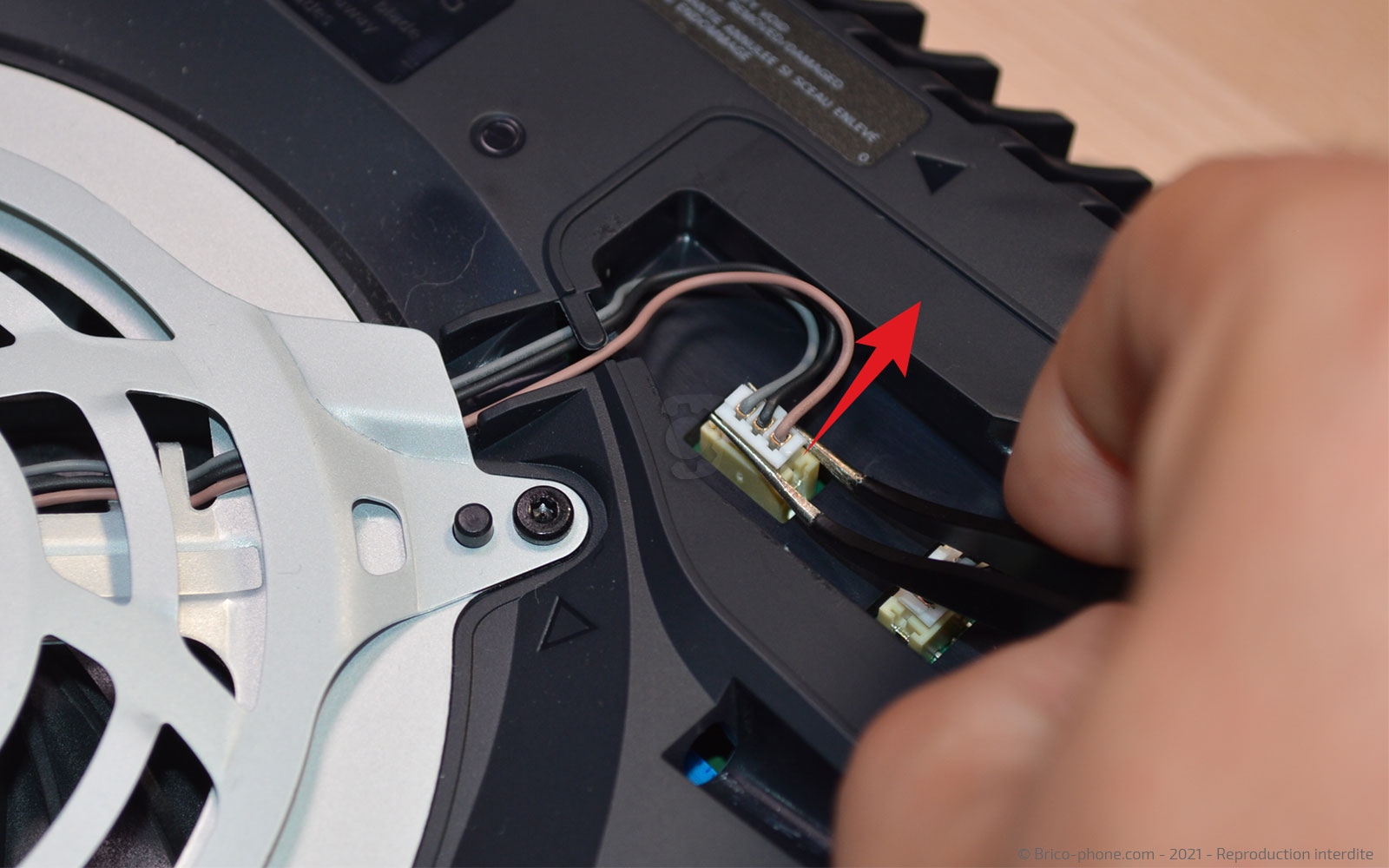

Etape 2 : Déconnecter le ventilateur

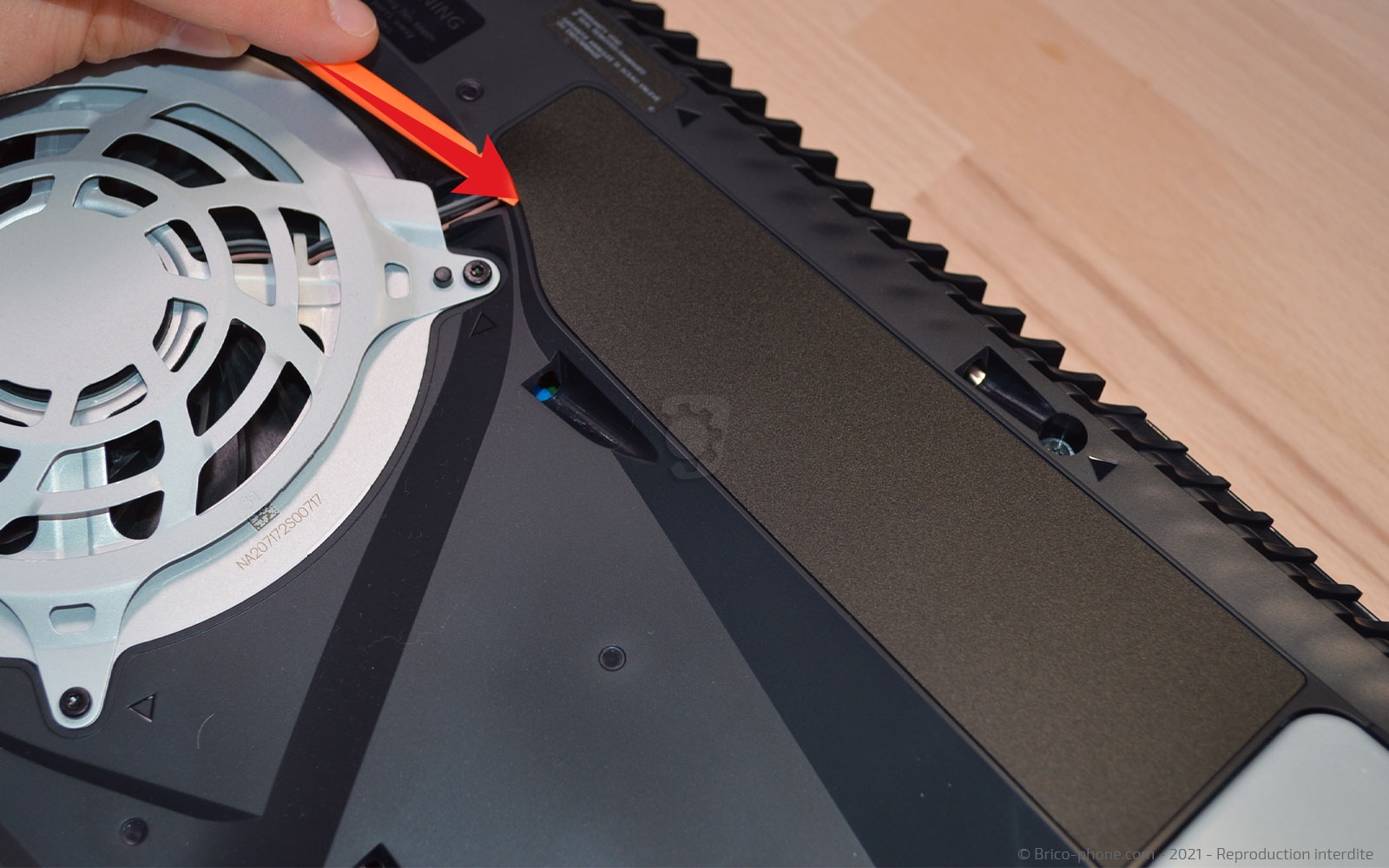

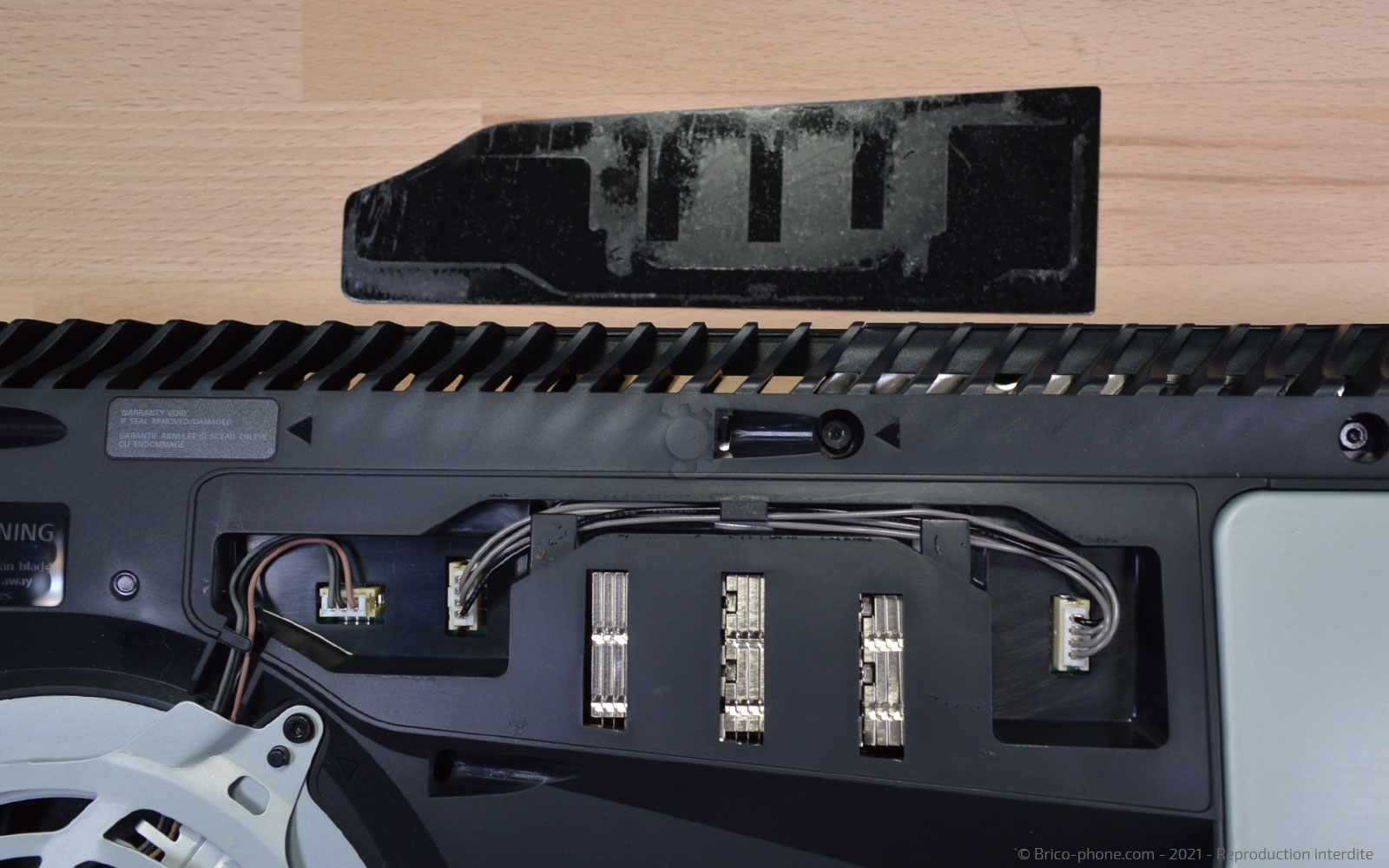

Avec le levier en nylon, décollez le cache qui se trouve à droite du ventilateur, puis déconnectez le câble du ventilateur avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

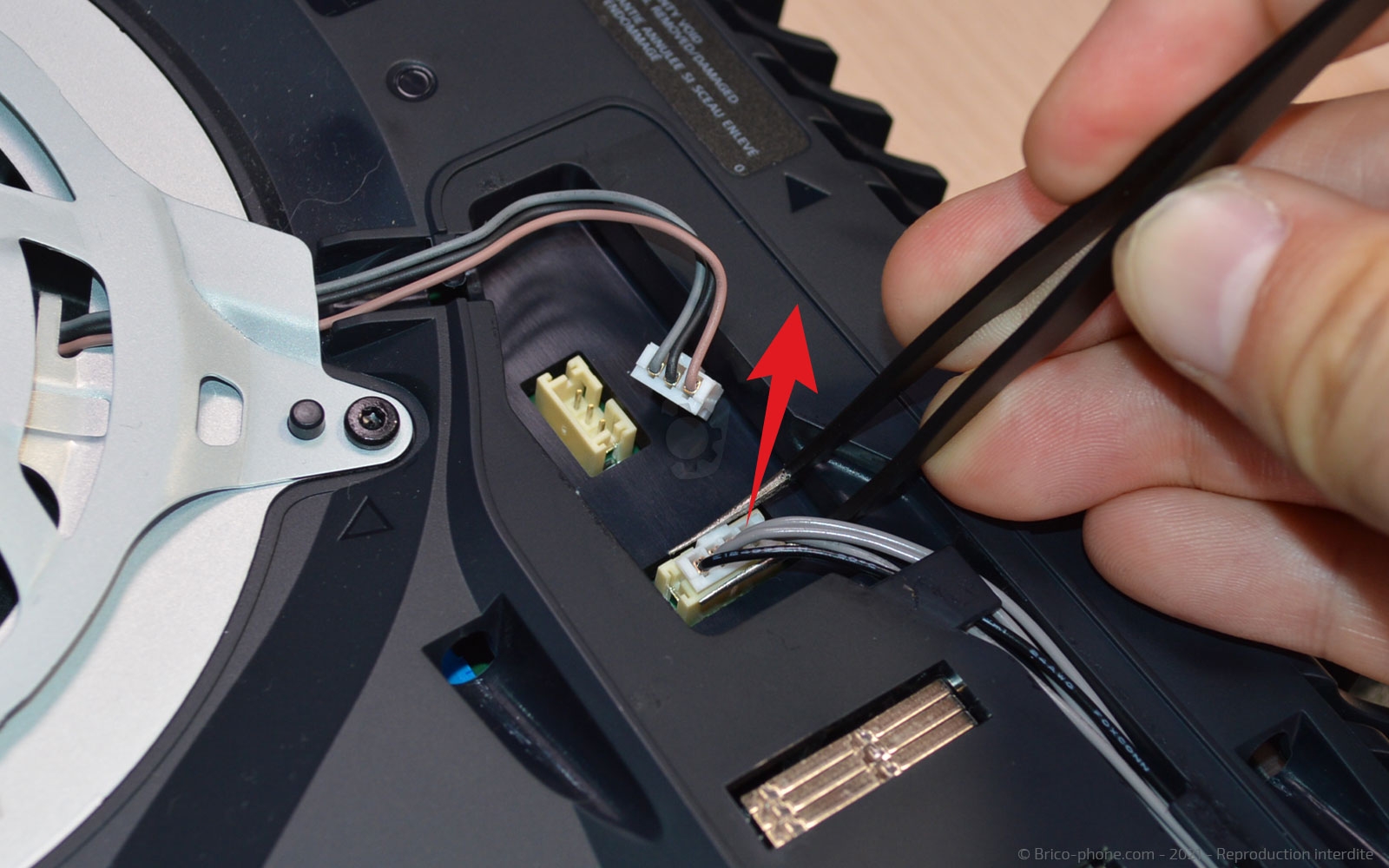

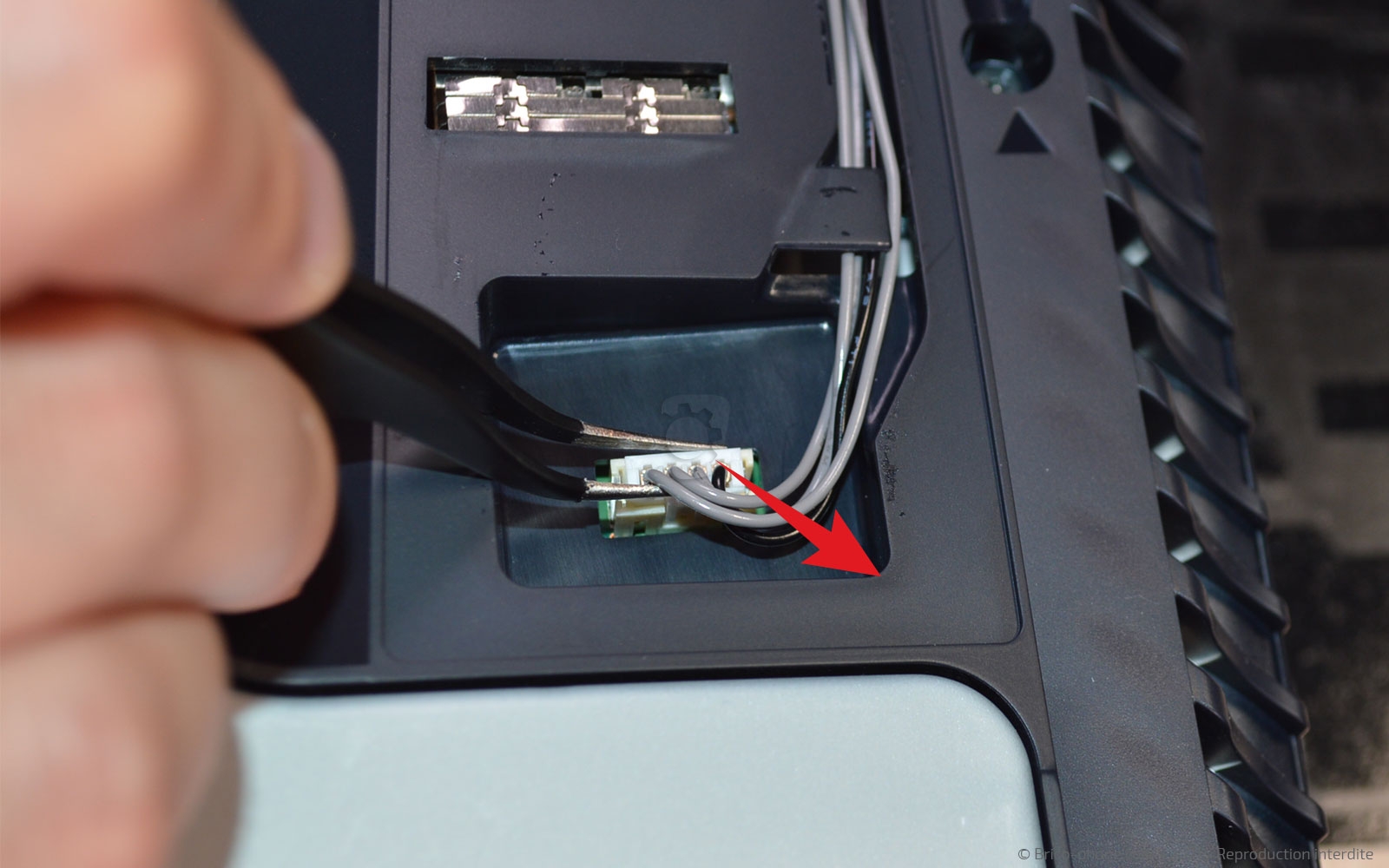

Etape 3 : Débrancher la rallonge du lecteur
Toujours avec la pincette, déconnectez le câble du lecteur Blue Ray.
Outils du kit utilisés
Outils du kit utilisés

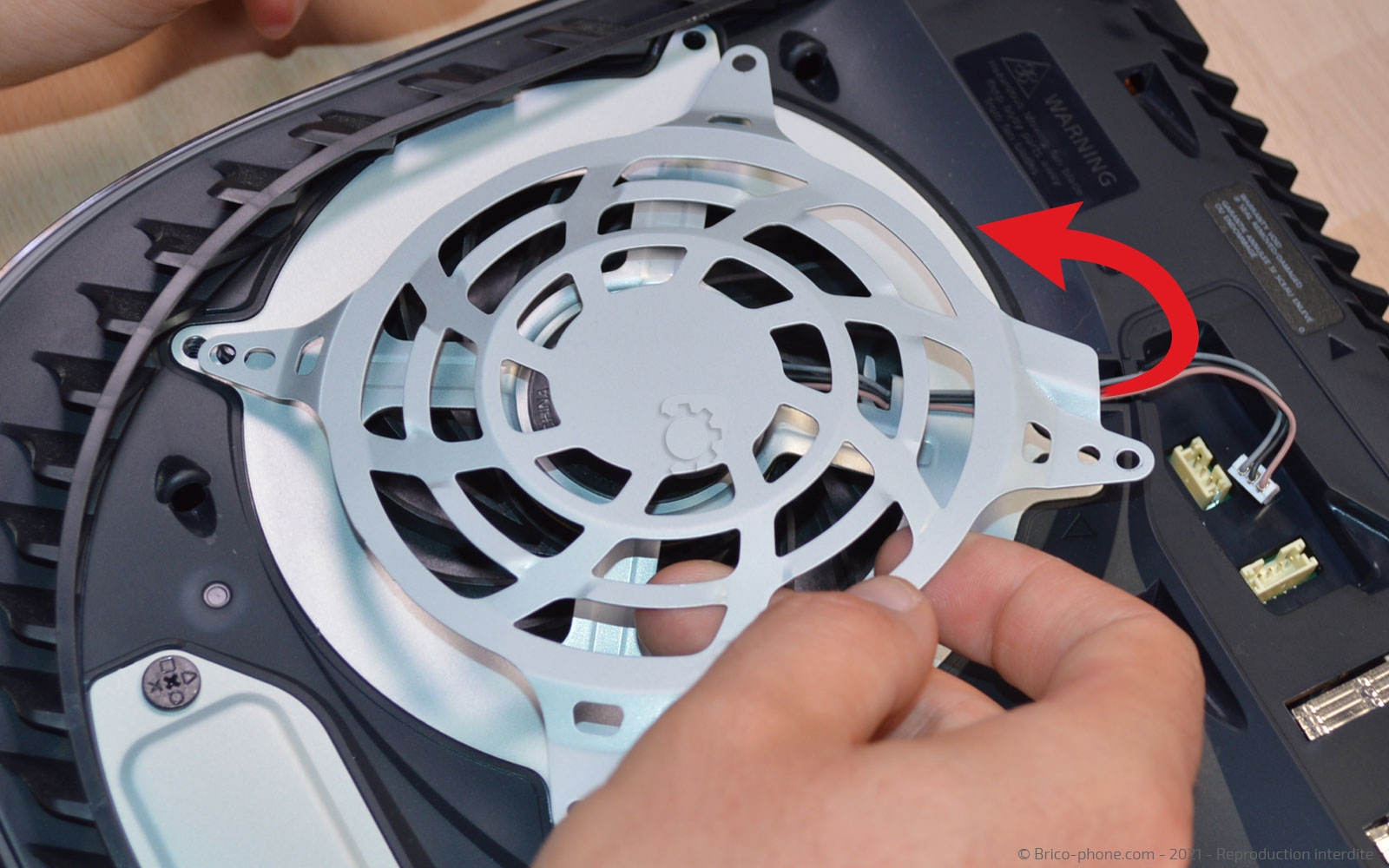

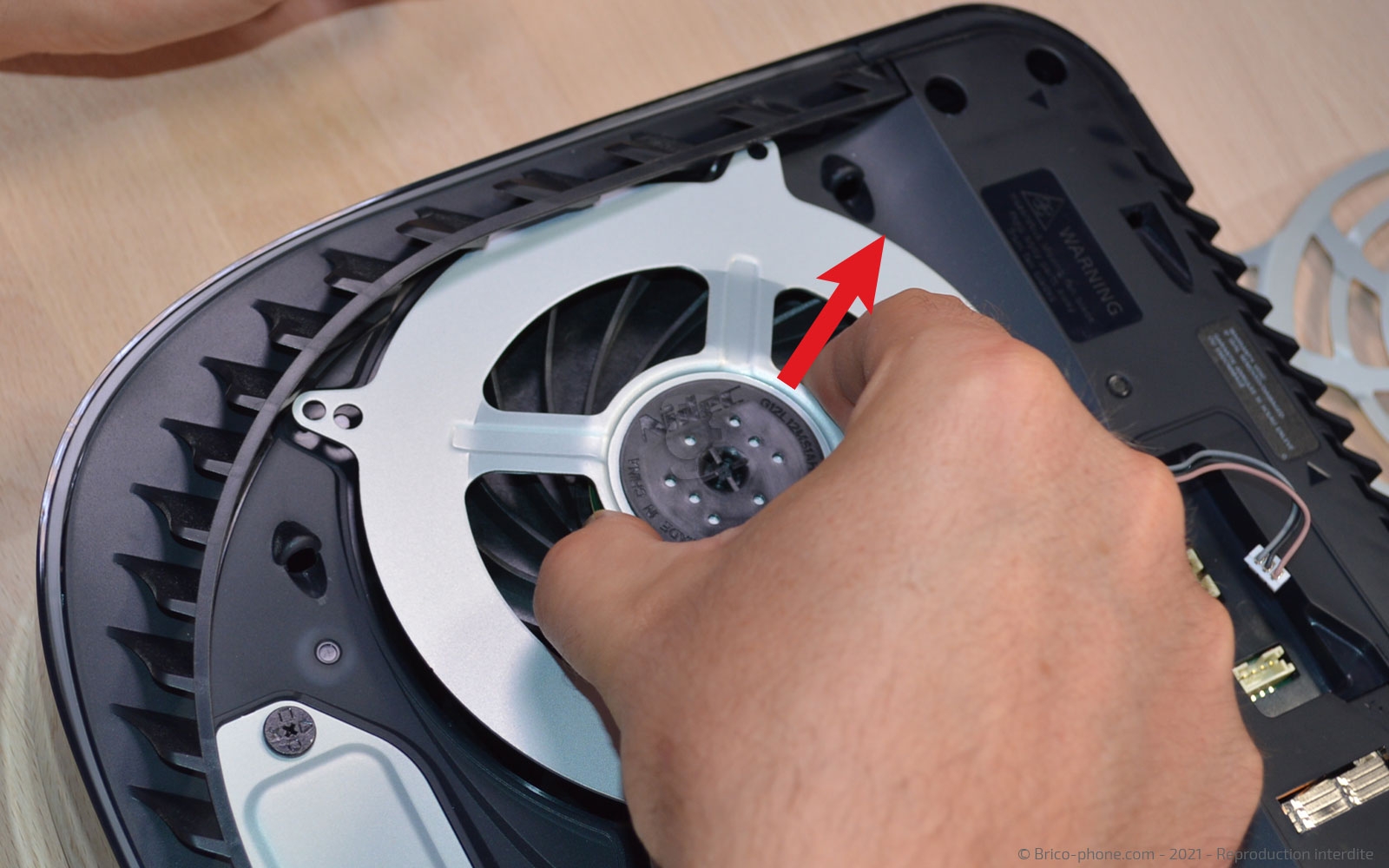

Etape 4 : Extraire le ventilateur

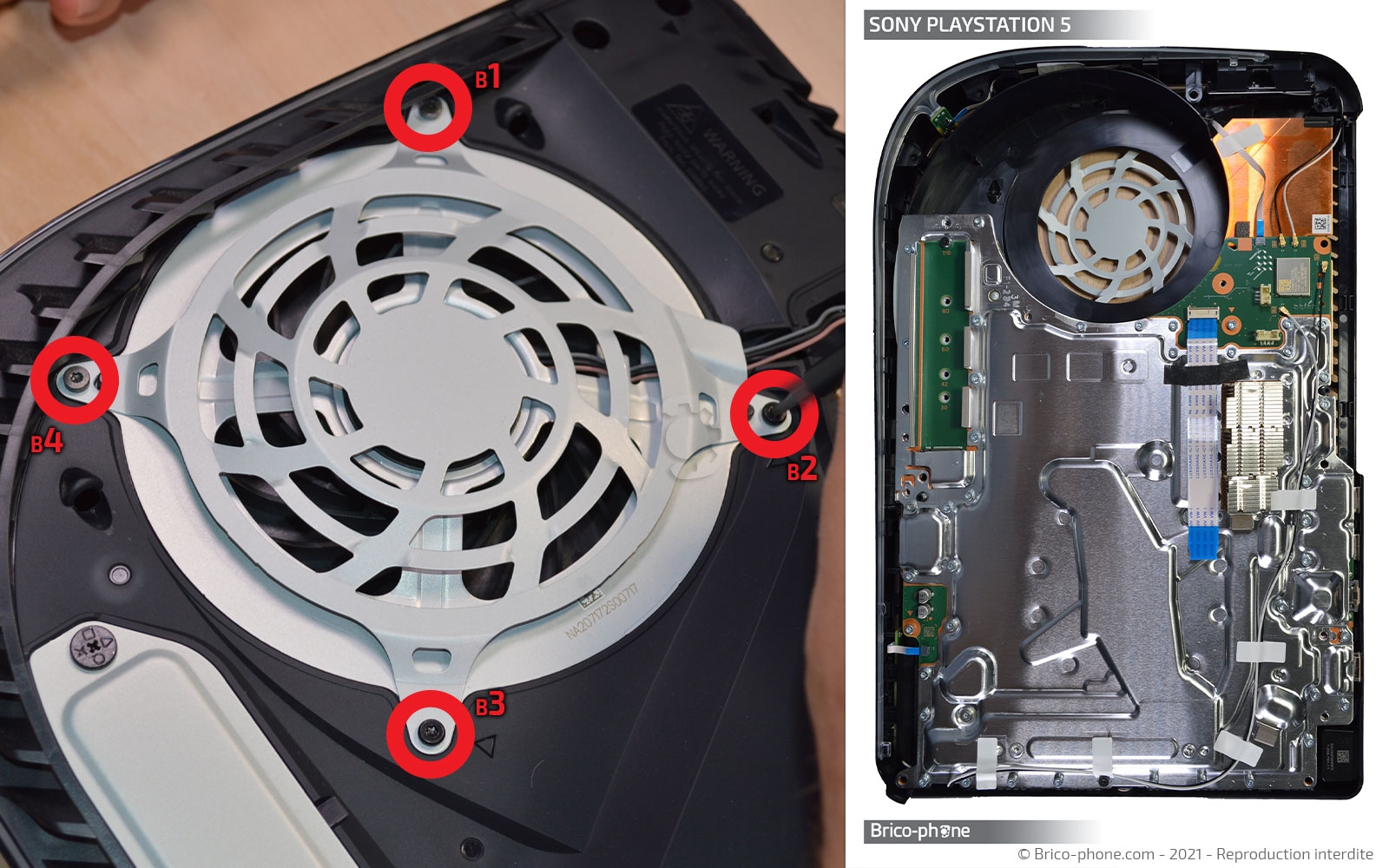

Munissez-vous du tournevis Torx 8 afin de retirer les vis qui maintiennent le ventilateur.

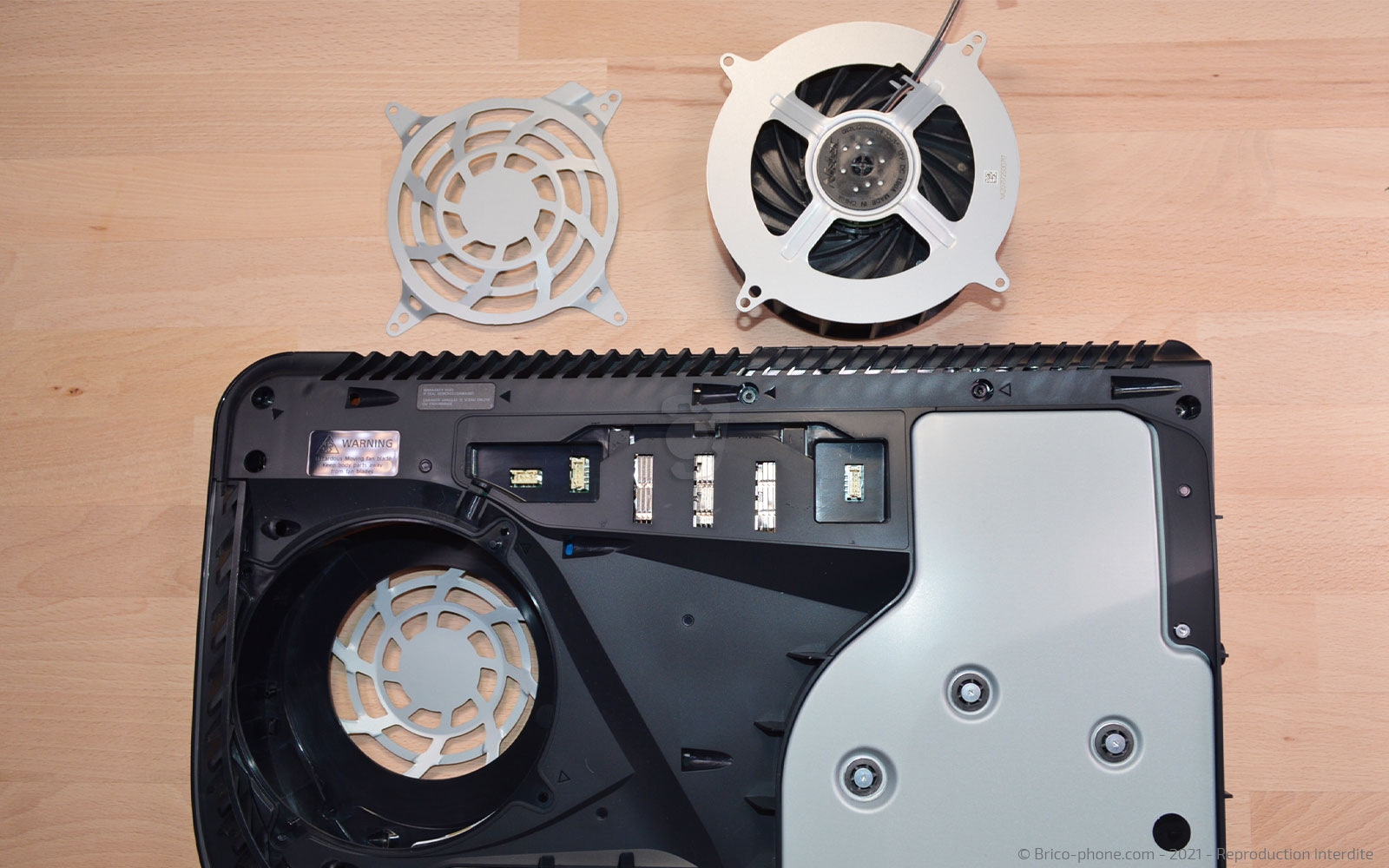

Retirez ensuite la grille puis le ventilateur.
Outils du kit utilisés
Outils du kit utilisés

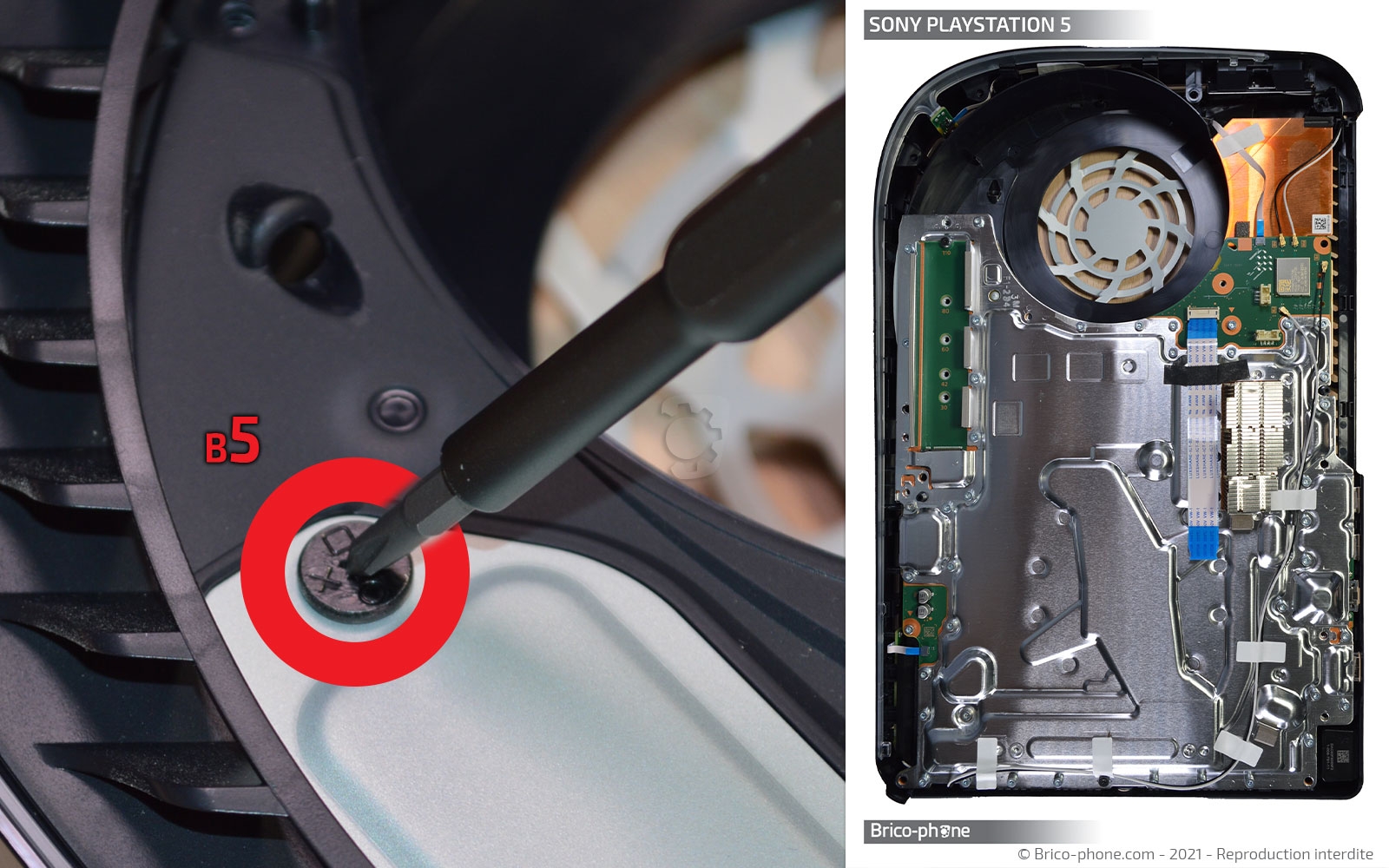

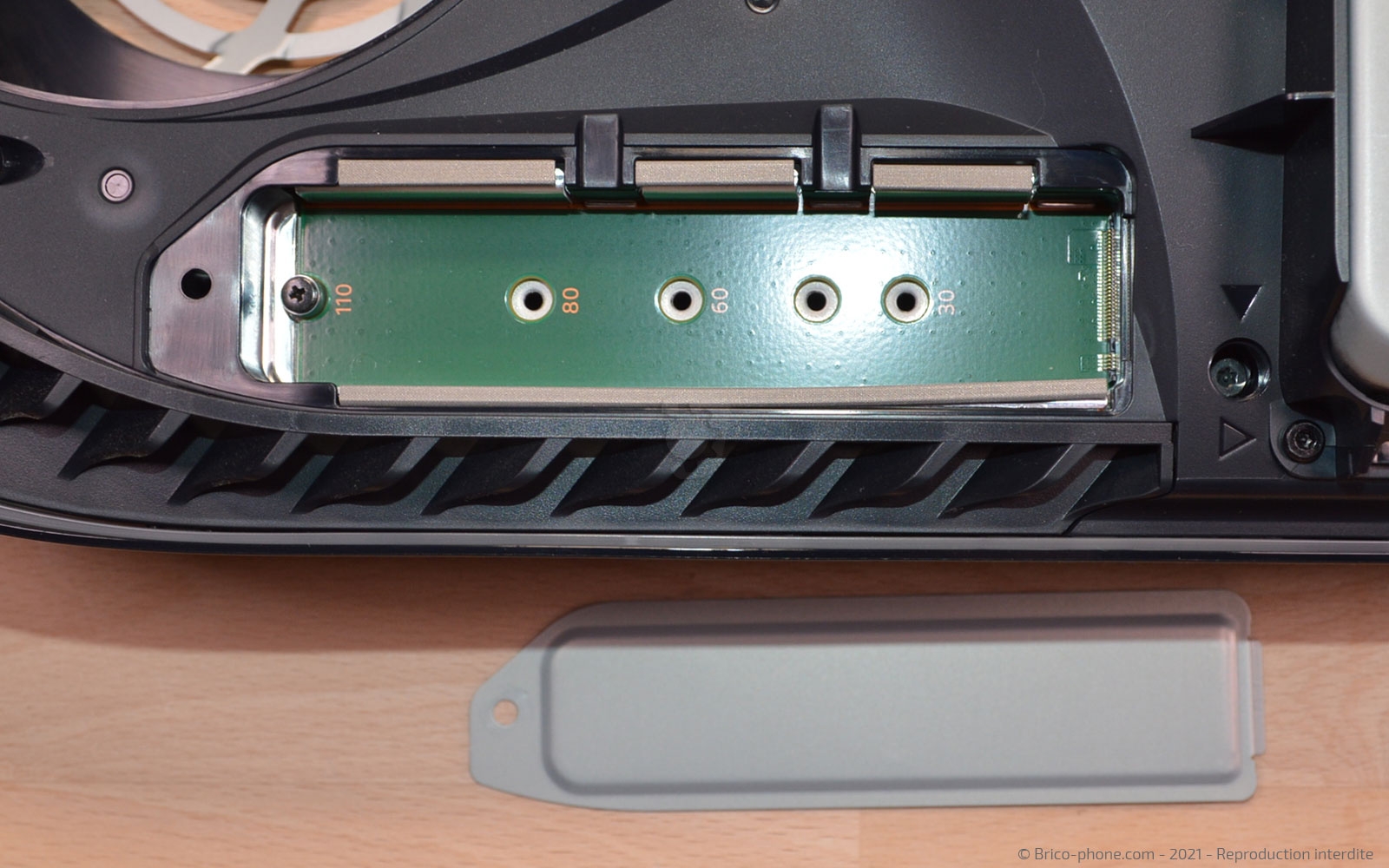

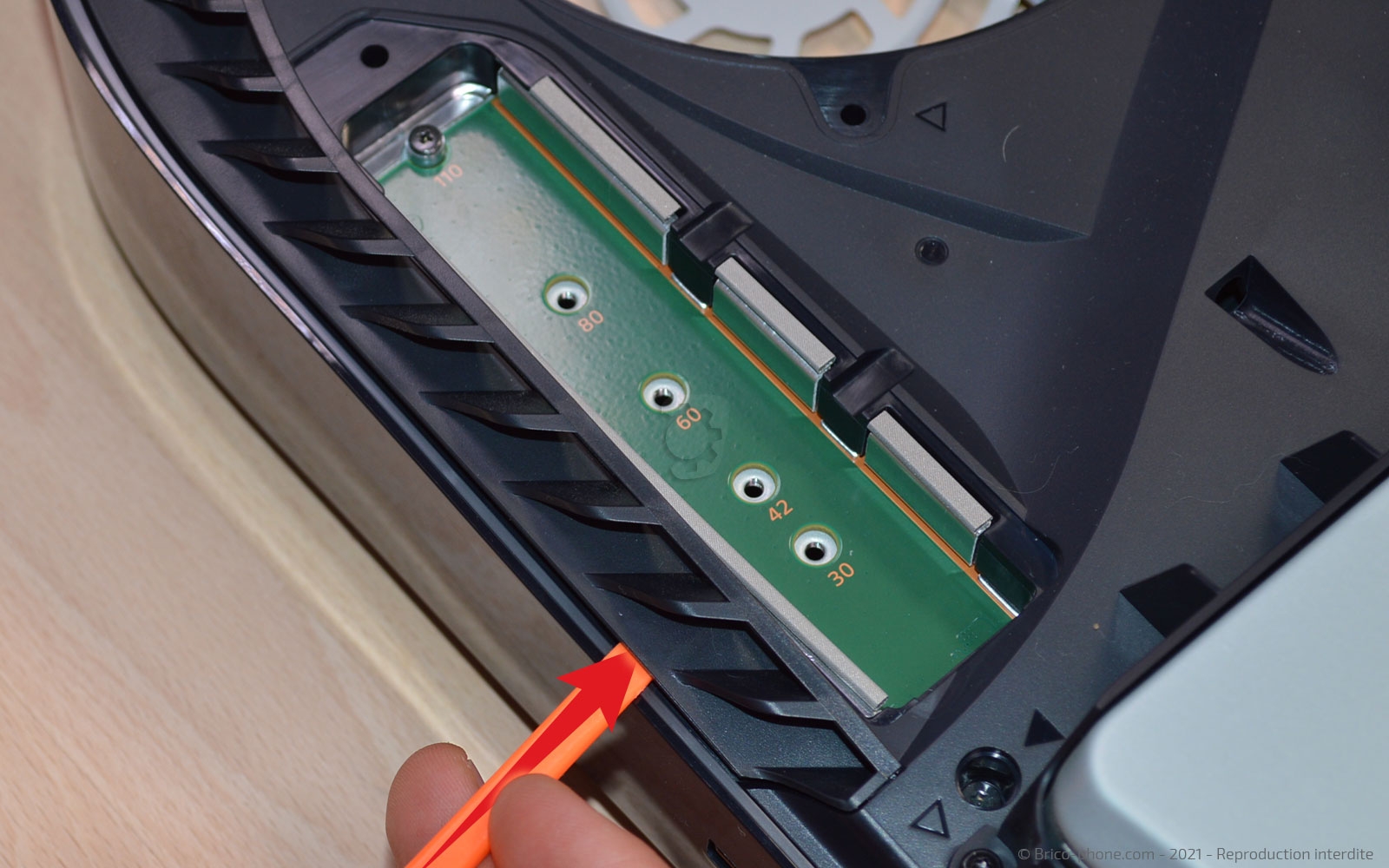

Etape 5 : Retirer le couvercle du SSD
Au niveau de la grille, vous verrez une plaquette en métal maintenue par une vis avec les logos Playstation (Croix, rond, carré, triangle).
Dévissez celle-ci avec le tournevis cruciforme, puis enlevez la plaquette.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer la coque noire (partie 1)

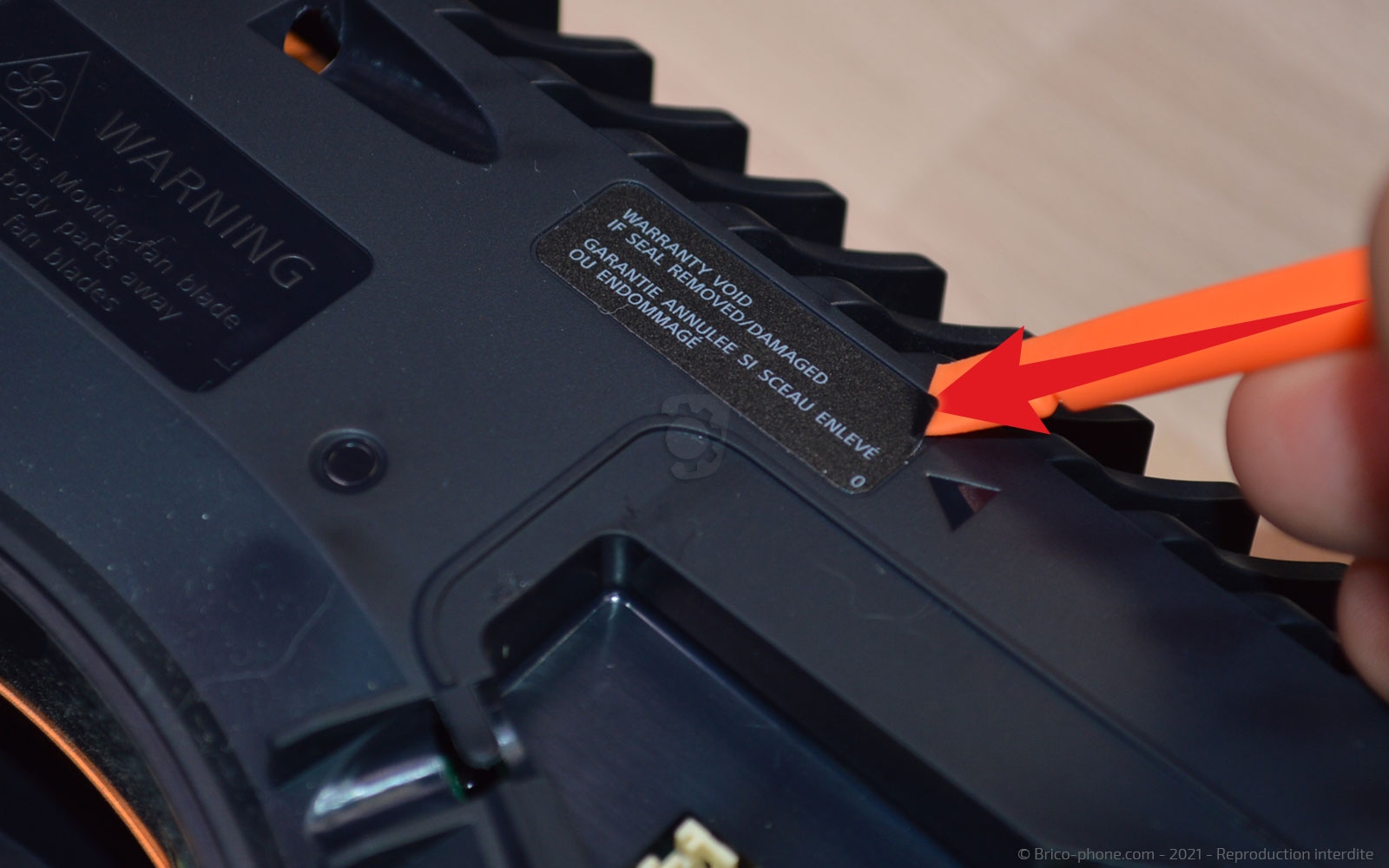

Retirez l'autocollant qui cache une vis. En retirant cet autocollant, vous verrez les logos Playstation apparaître, c'est normal.

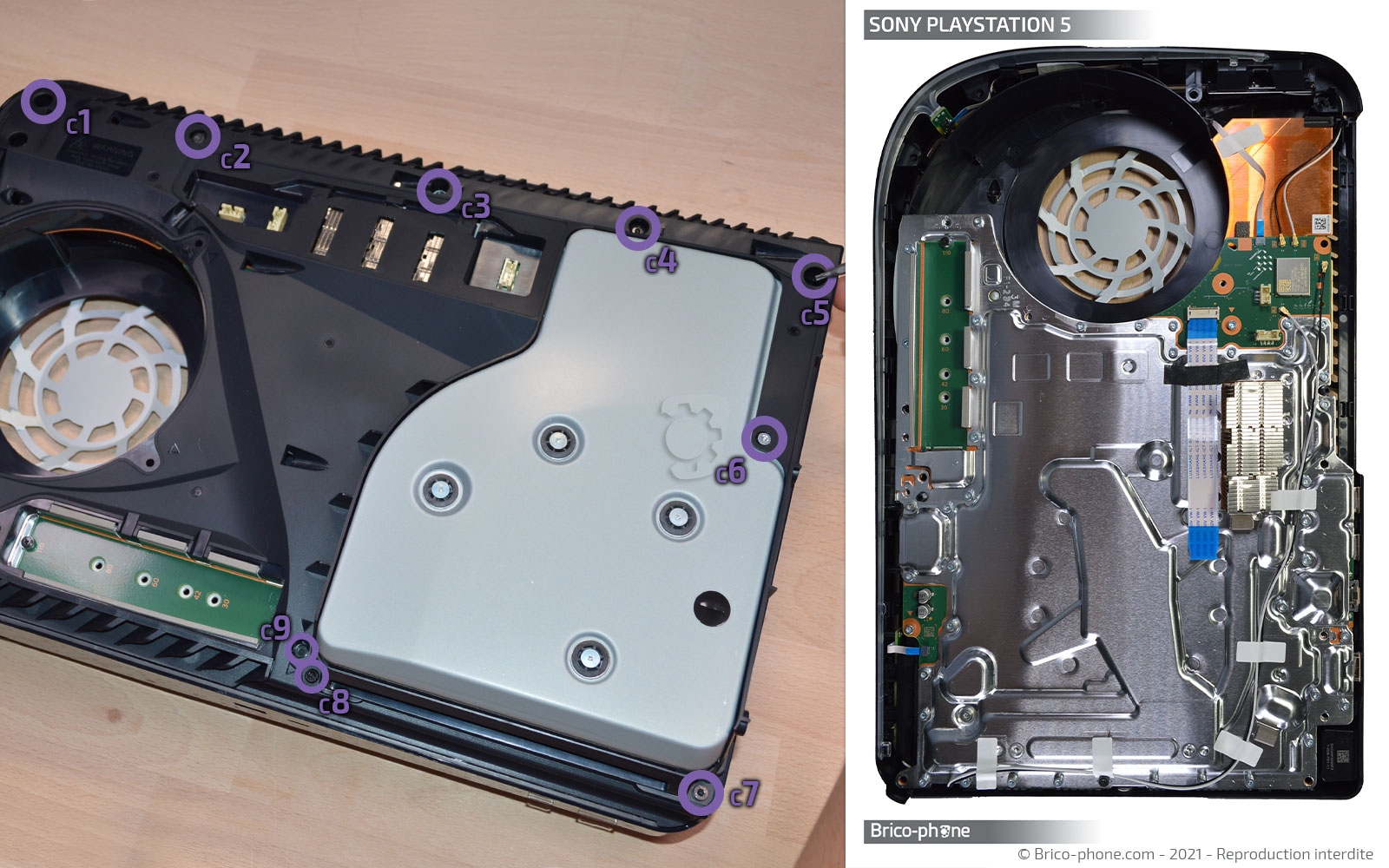

Dévissez les 9 vis avec le Torx 8.

Déclipsez la grille avec le levier en nylon. Le plus simple est de soulever le centre afin de l'extraire de son logement.
Outils du kit utilisés
Outils du kit utilisés

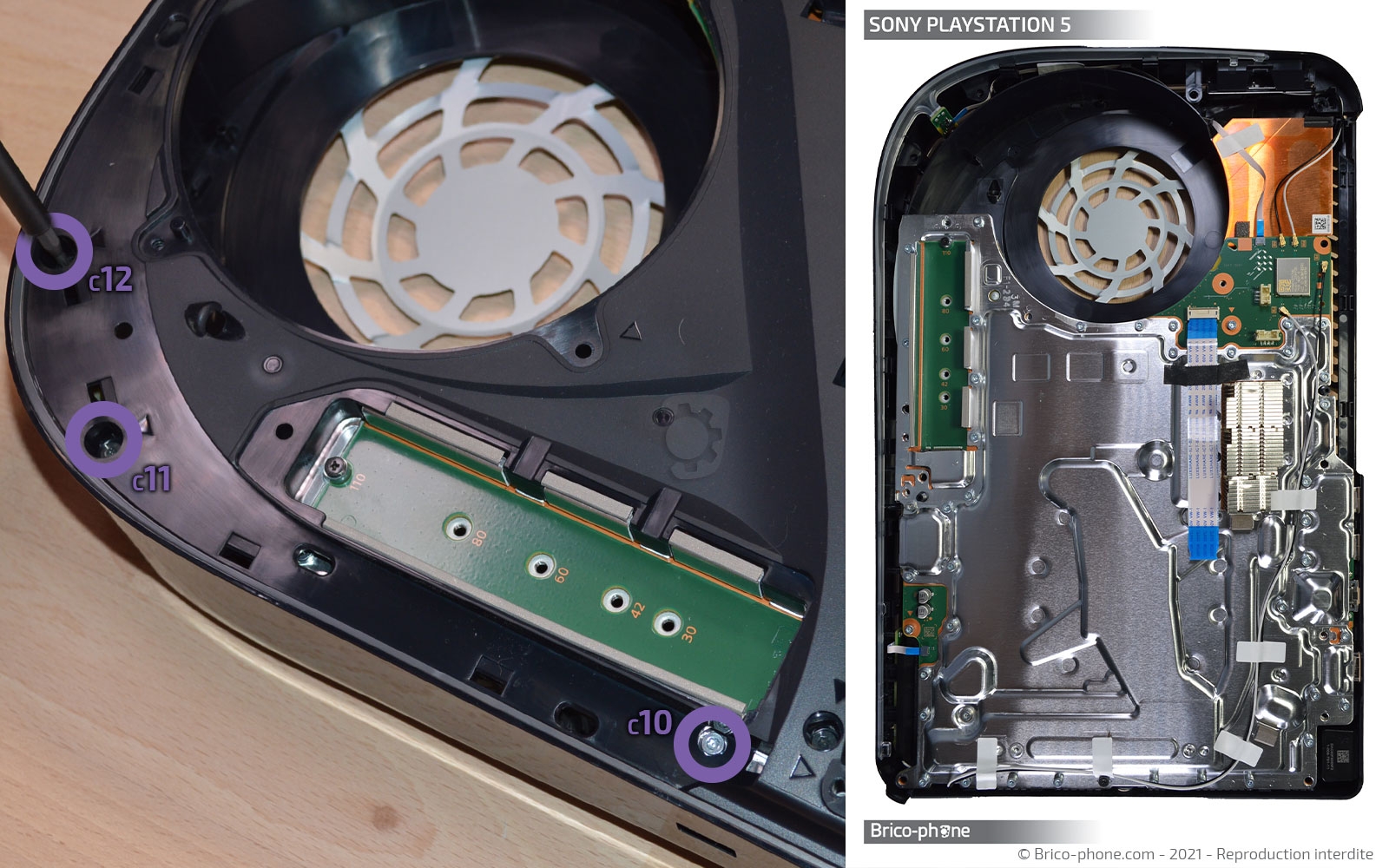

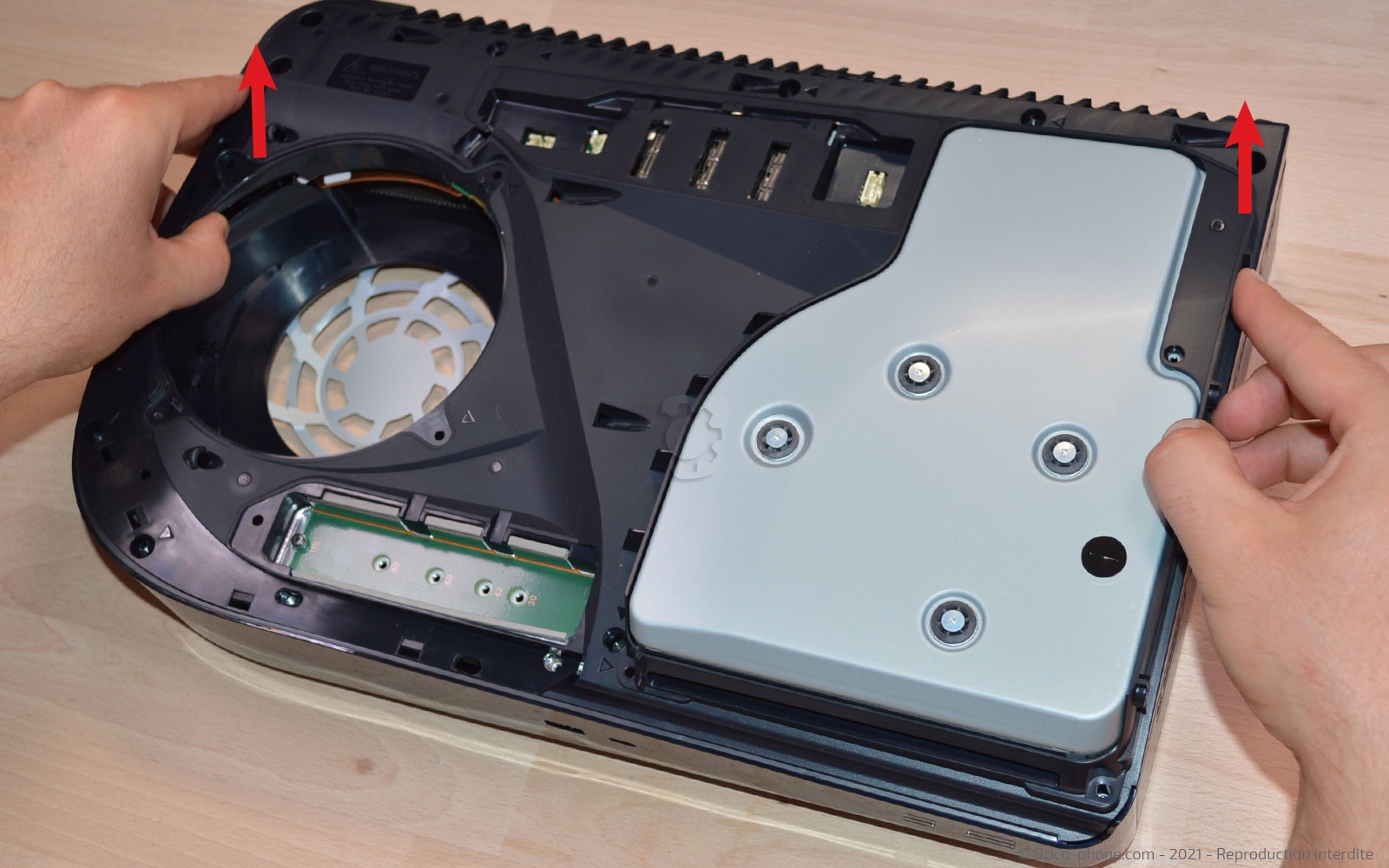

Etape 7 : Retirer la coque noire (partie 2)
Sous cette grille, vous apercevrez 3 vis que vous devrez enlever avec le Torx 8.

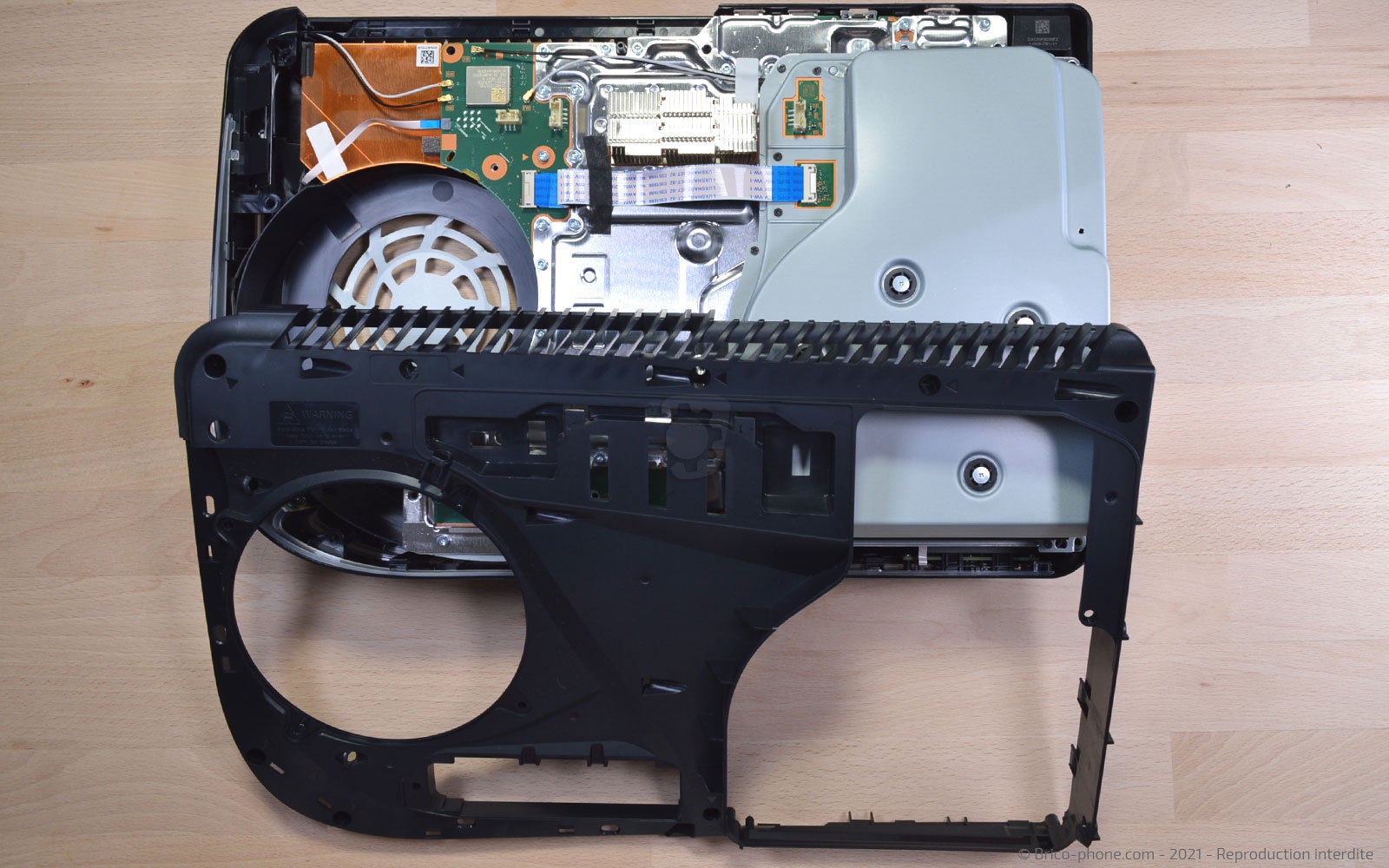

Vous pouvez maintenant ôter le cache noir de la console.
Outils du kit utilisés
Outils du kit utilisés

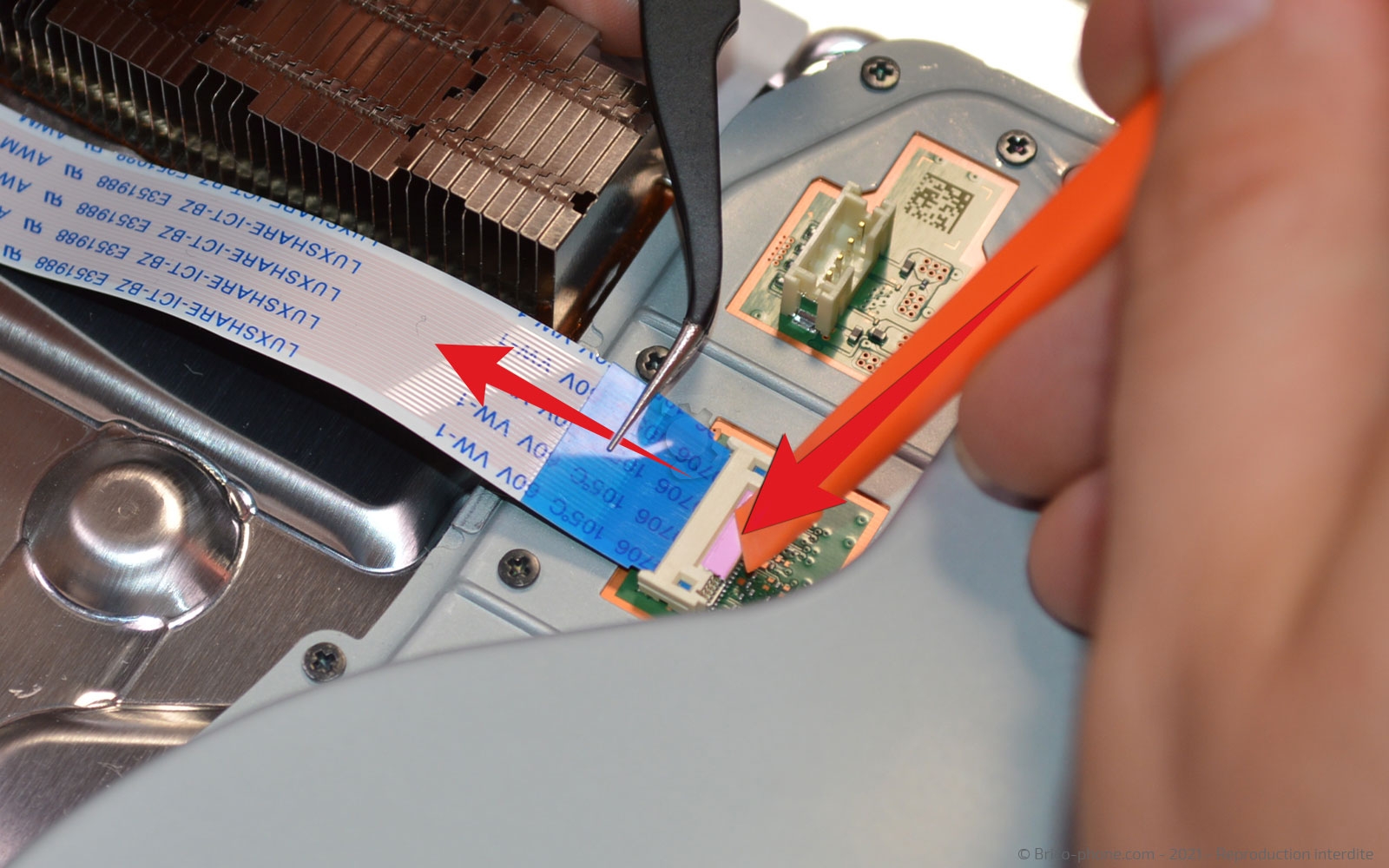

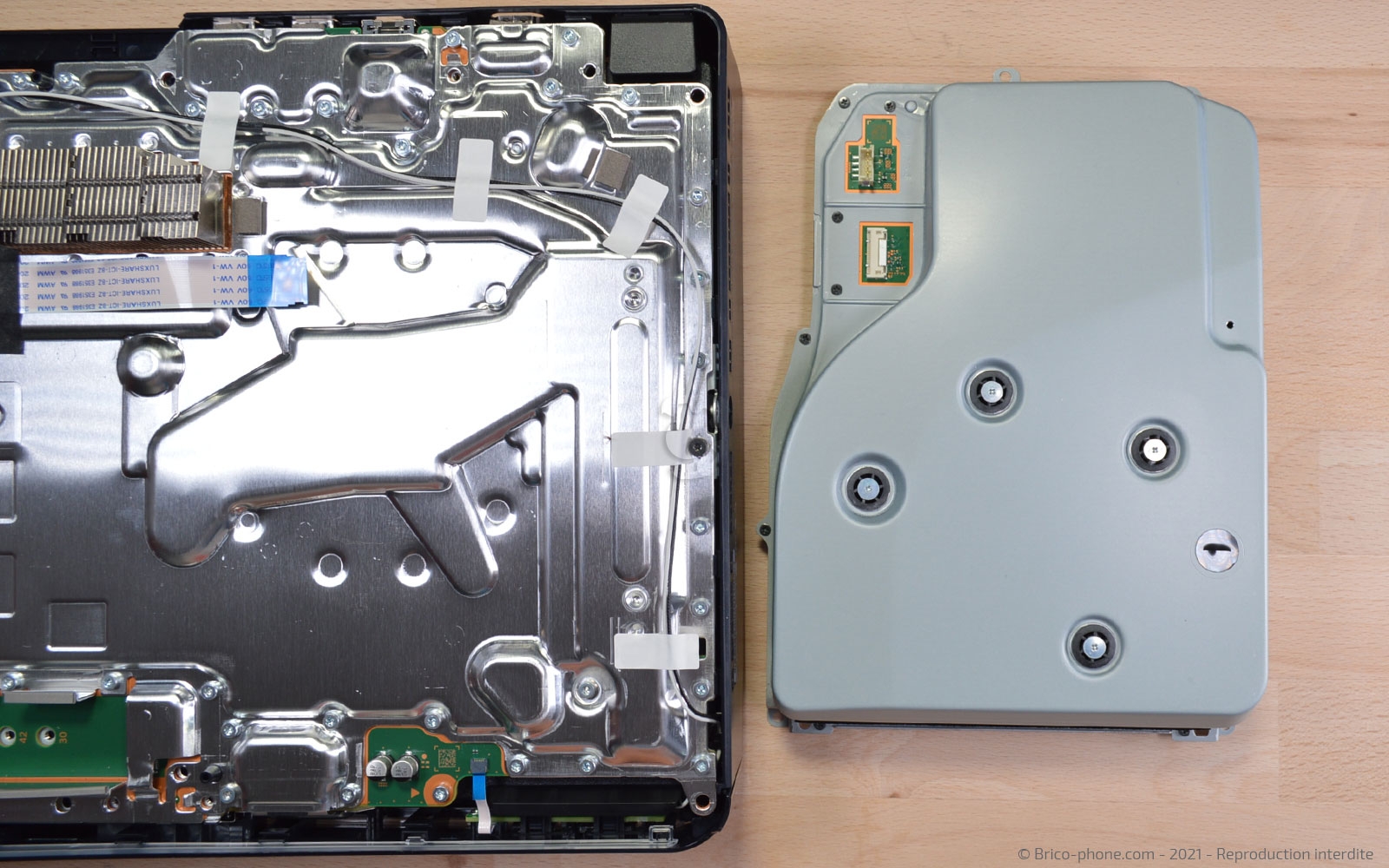

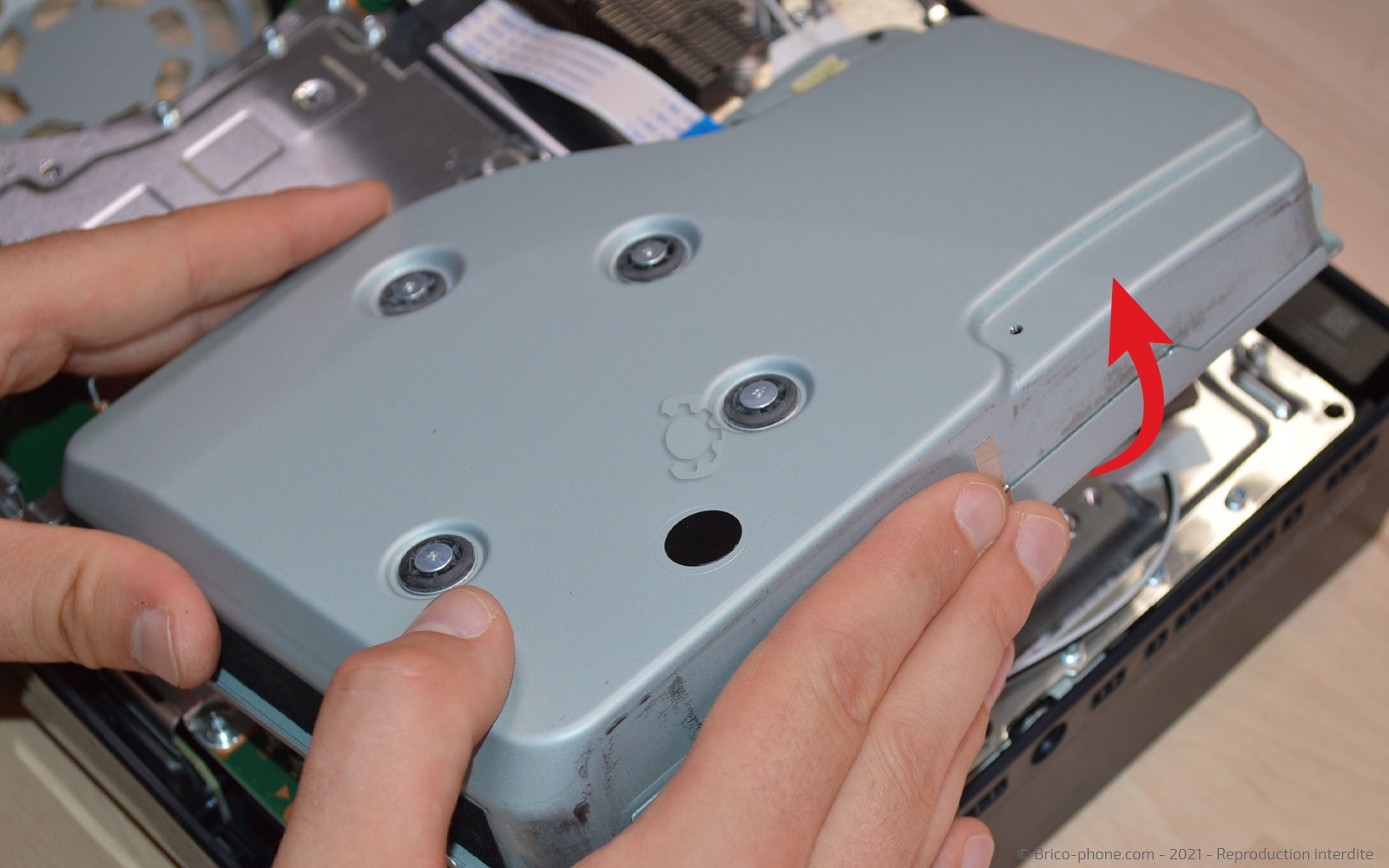

Etape 8 : Extraire le lecteur Blu-Ray
Pour sortir le lecteur Blu-Ray de votre console, vous devez déconnecter sa nappe.

Pour cela, vous aurez besoin d'utiliser le spudger ainsi que la pincette.
En effet, il vous faut appuyez sur le coté droit du système de connexion avant de pouvoir sortir la nappe avec la pince en métal.

Ensuite, il ne vous reste plus qu'à retirer le composant.
Outils du kit utilisés
Outils du kit utilisés

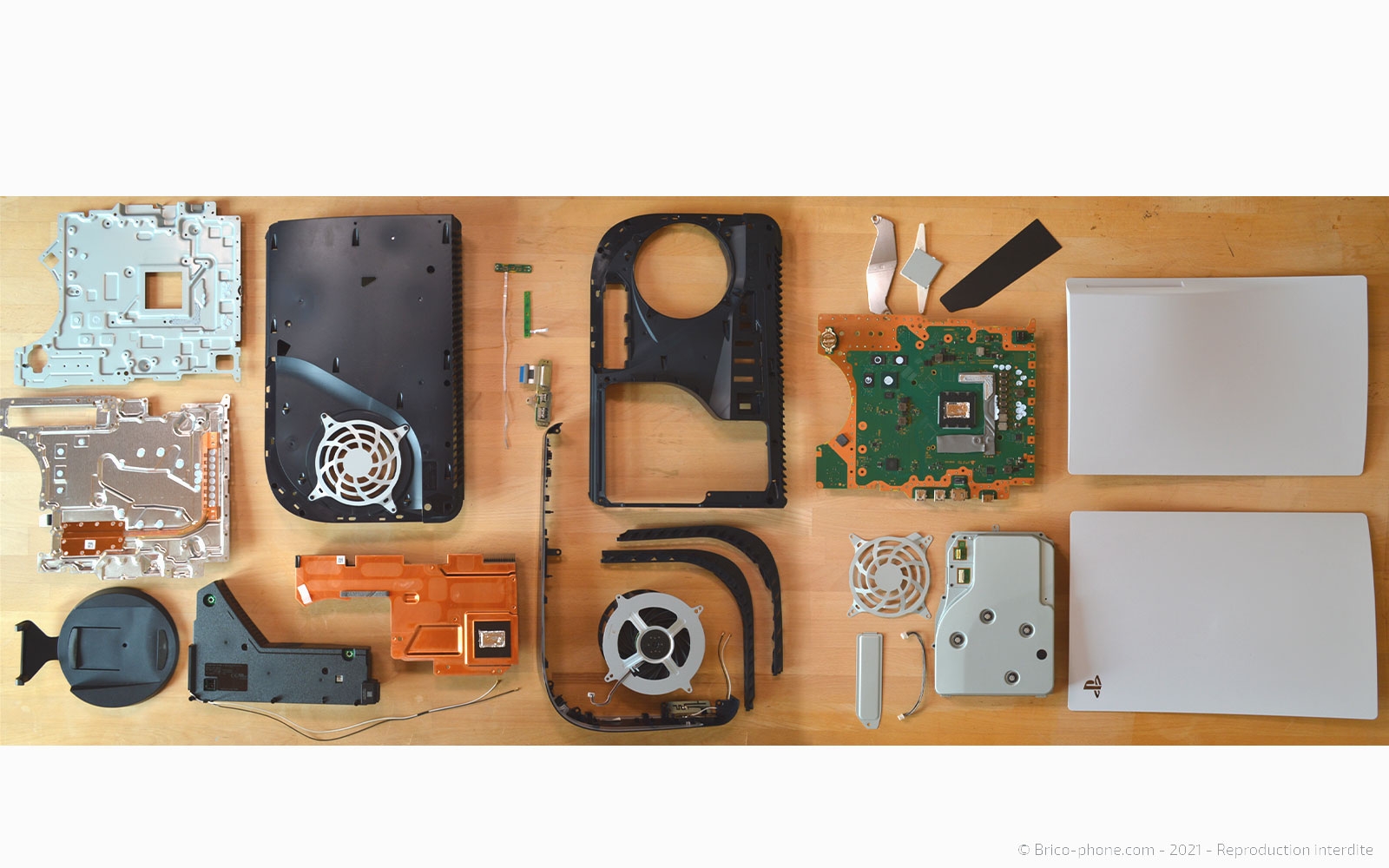

Conseil pour le remontage
Vous pouvez dés à présent reprendre le tutoriel en sens inverse afin de monter la nouvelle pièce.

Faites bien attention quand vous brancherez les nappes sur la carte-mère ainsi qu'au bon positionnement des vis.
