Changement du connecteur de charge sur Poco M3 Pro

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Poco M3 Pro | Temps estimé : 30 min | Difficulté : 2.5/5

Suivez toutes les étapes de ce tutoriel photos pour remplacer le dock abîmé de votre Xiaomi Poco M3 Pro depuis chez vous et sans l'aide d'une personne extérieure.

Diagnostic

›  La prise de charge ne s'insère plus correctement.
›  Vous rencontrez des problèmes de charge.
›  Votre ordinateur ne reconnait plus votre téléphone.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Avant de passer commande, nous vous conseillons de vérifier le numéro de modèle de votre appareil pour vérifier sa compatibilité avec le nouveau composant.

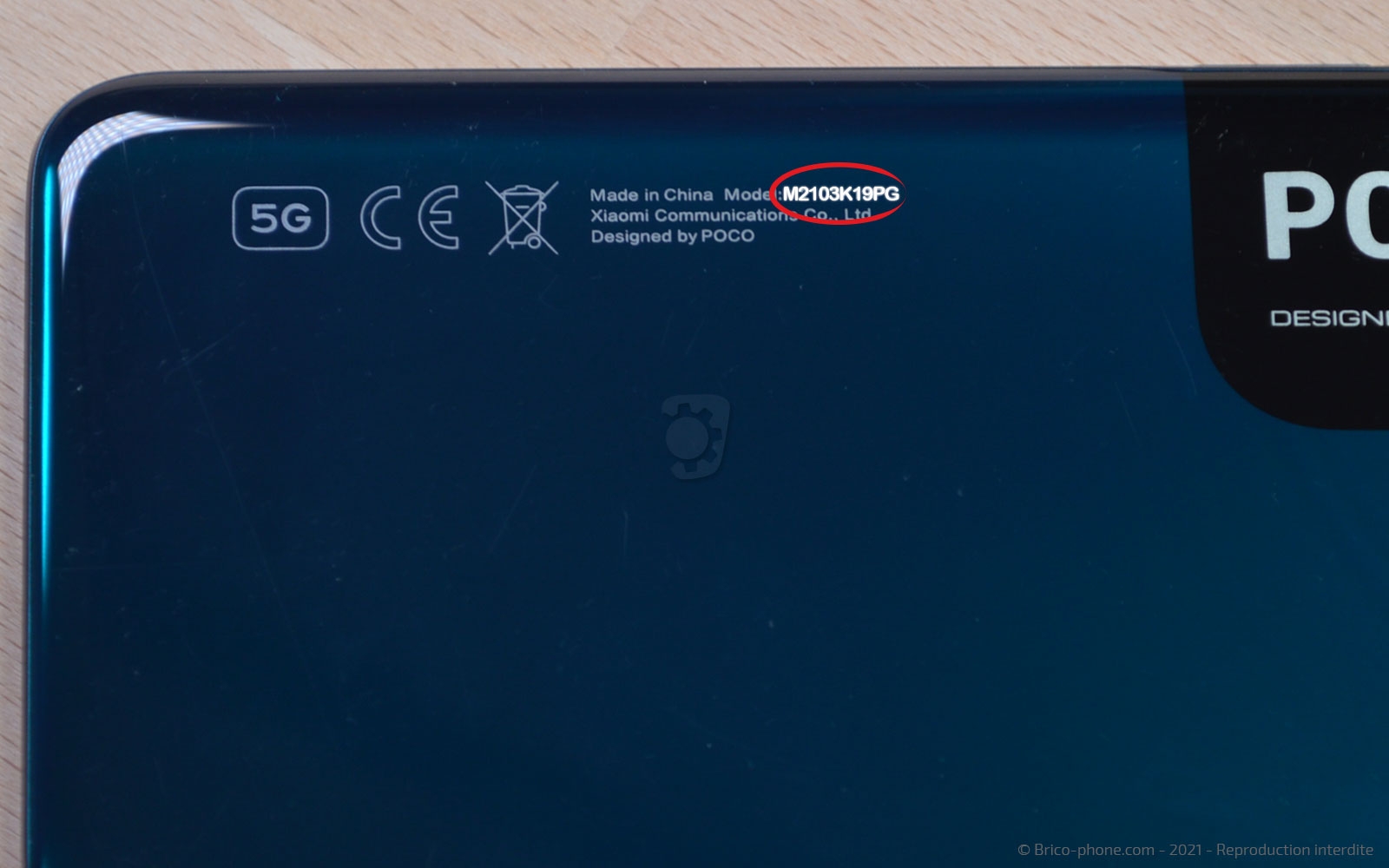

Pour cela, deux options s'offrent à vous. La première étant de retourner le téléphone pour apercevoir le numéro de modèle.

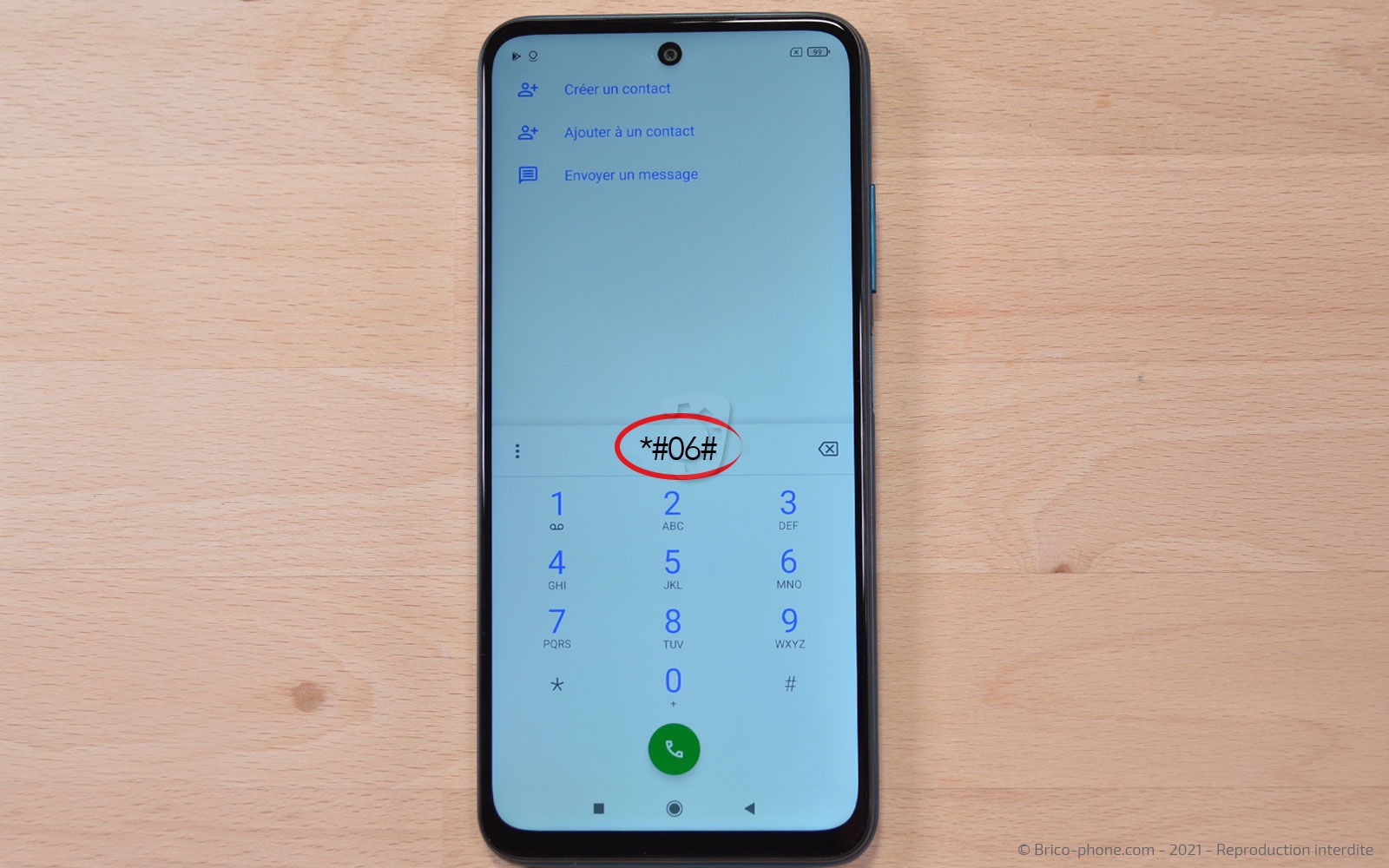

Autrement, vous pouvez composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI. Recopiez ce dernier sur notre page d'accueil et laissez-vous guider.

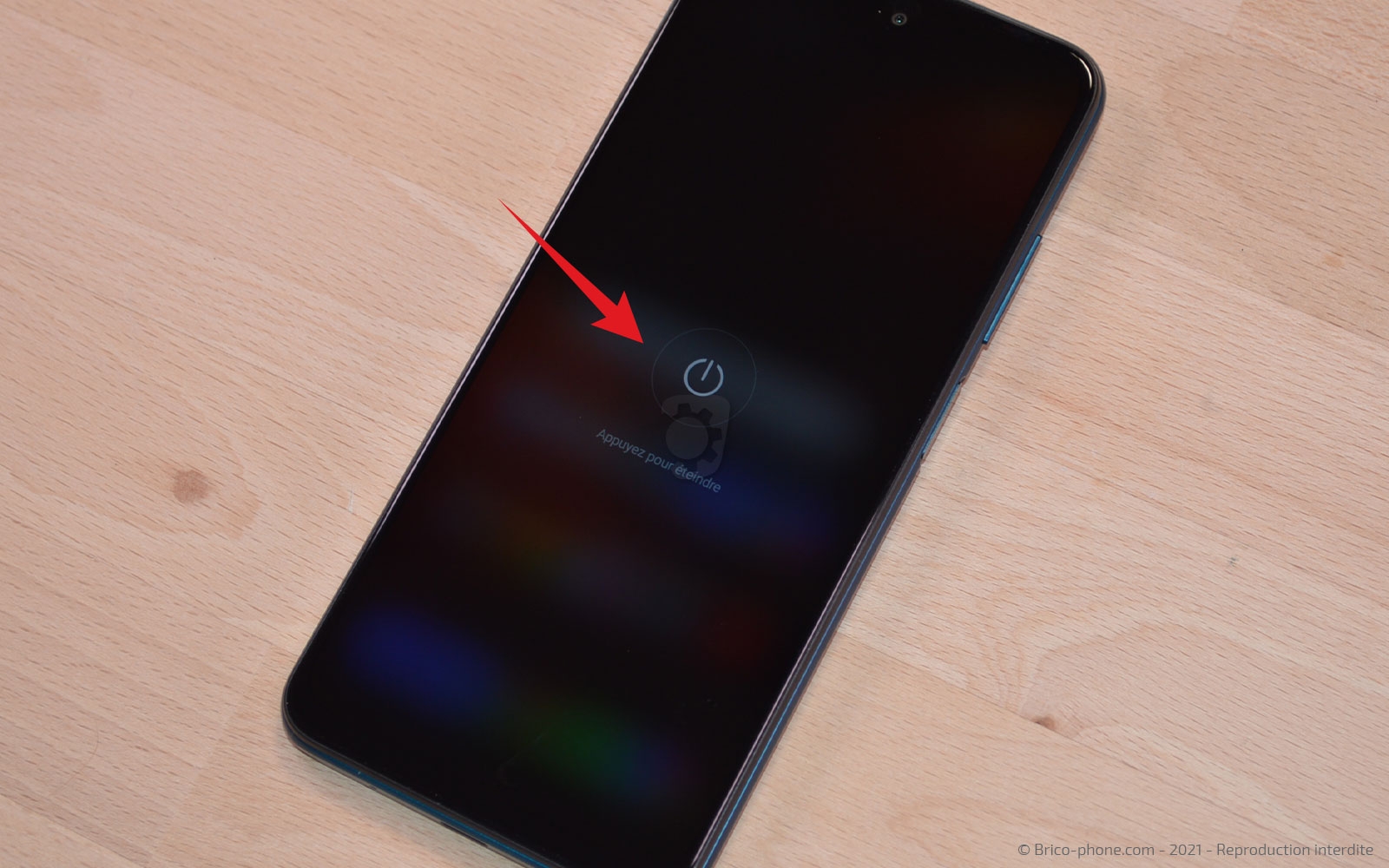

Etape 1 : Eteindre le smartphone
Vous venez de recevoir votre commande ? Préparez-vous un espace de travail propre et dégagé avec les pièces, le patron d'aide au montage et les outils à proximité.

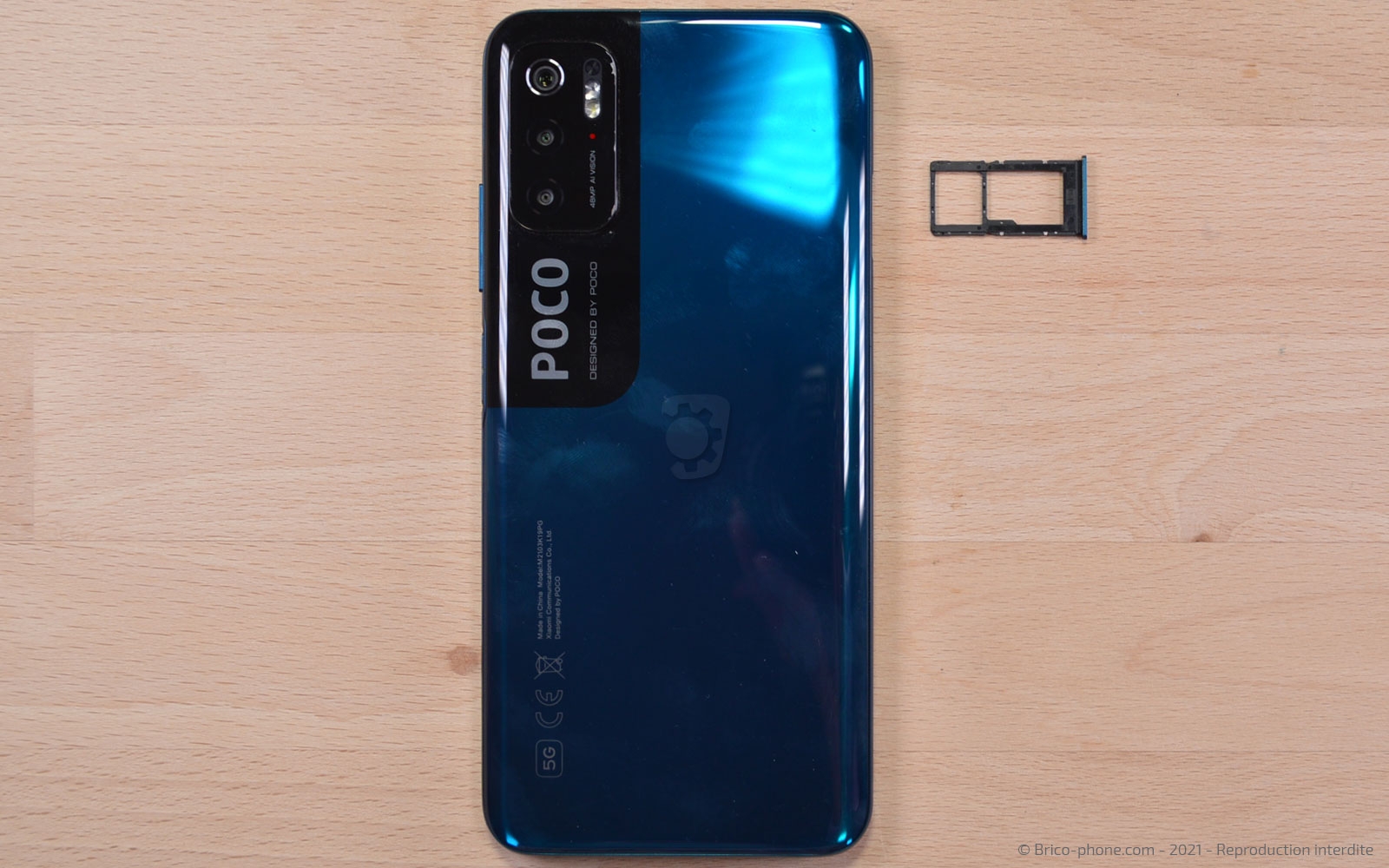

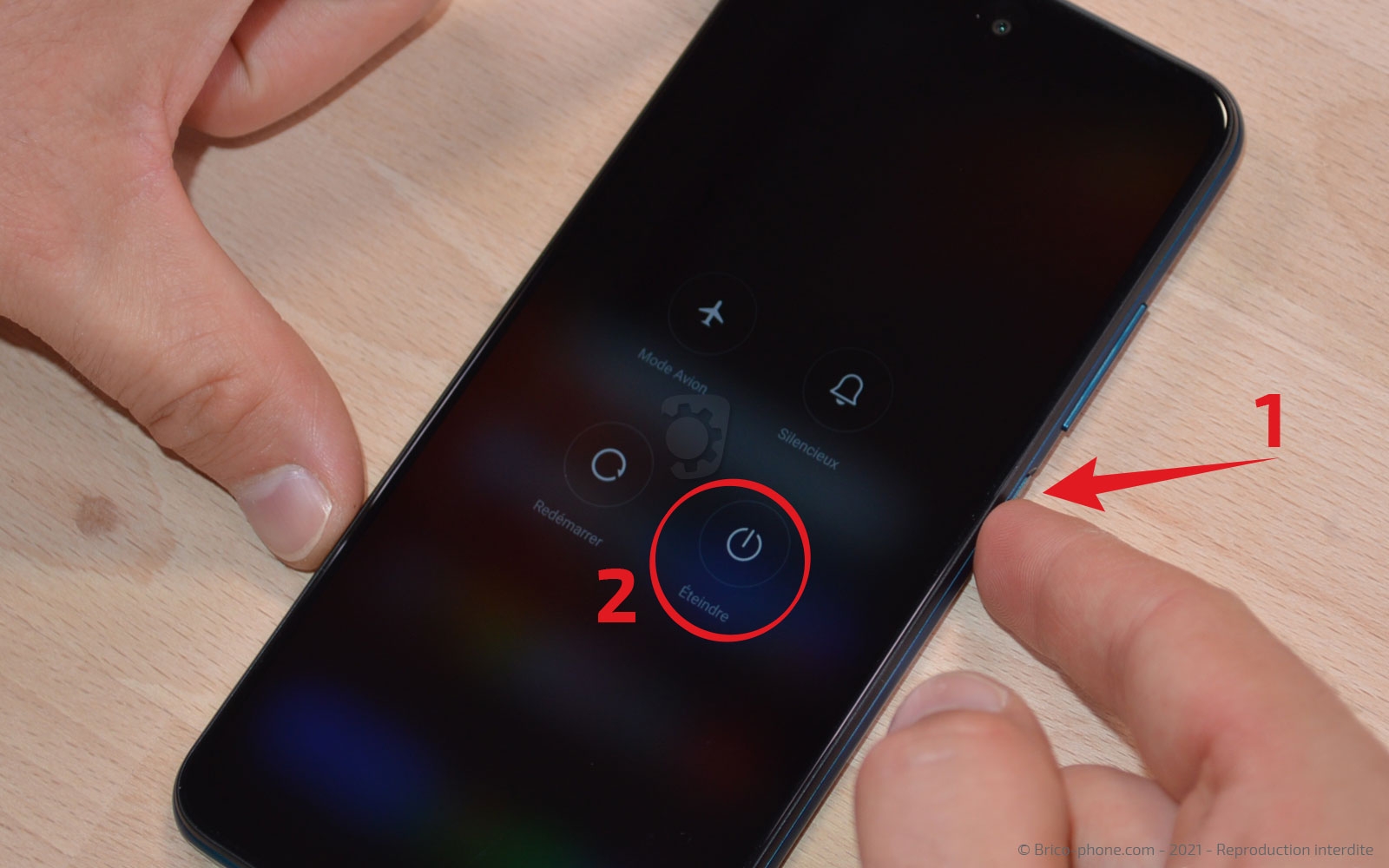

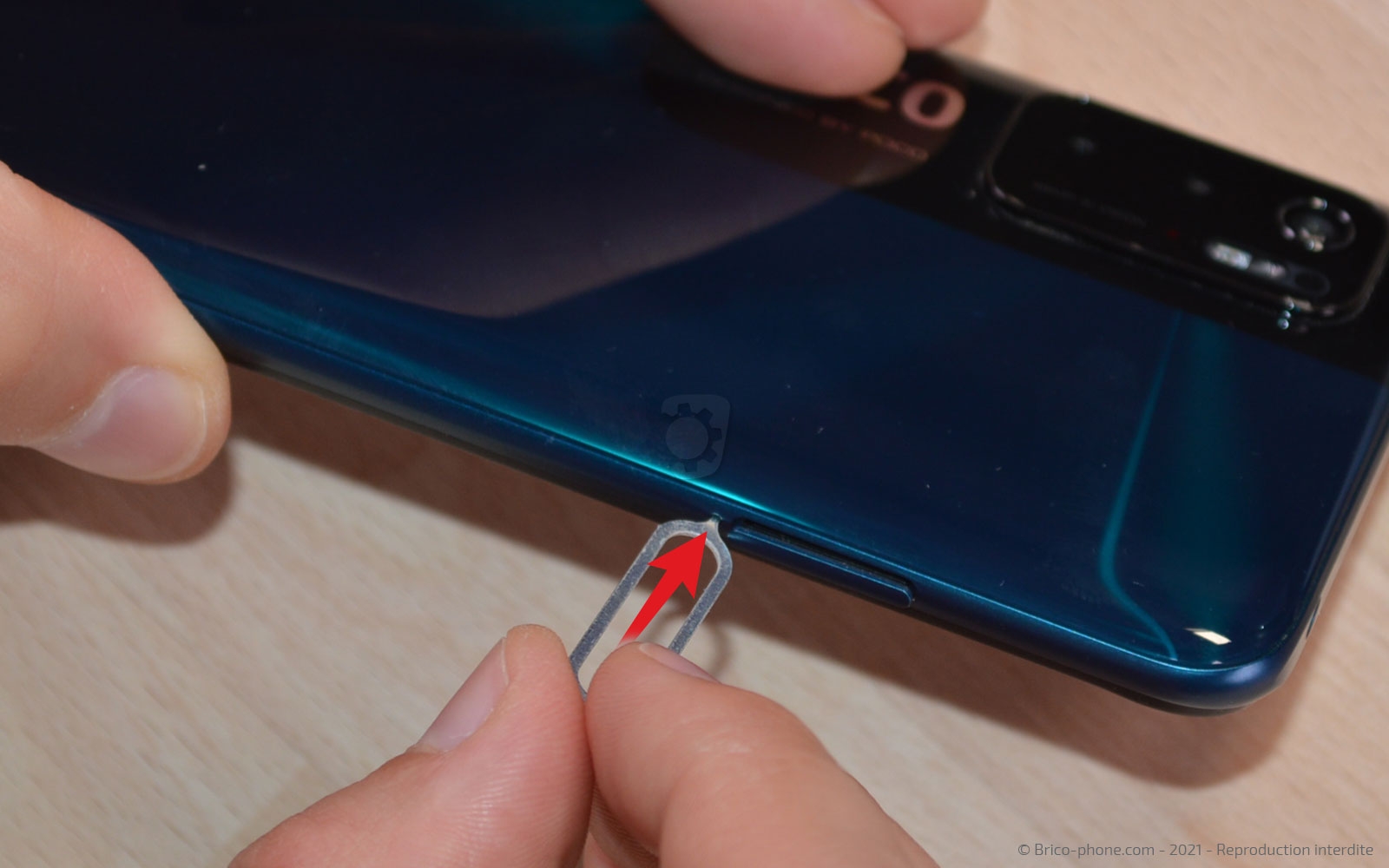

Commencez par éteindre votre Xiaomi Poco M3 Pro puis retirez le tiroir de la carte Sim à l'aide de l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

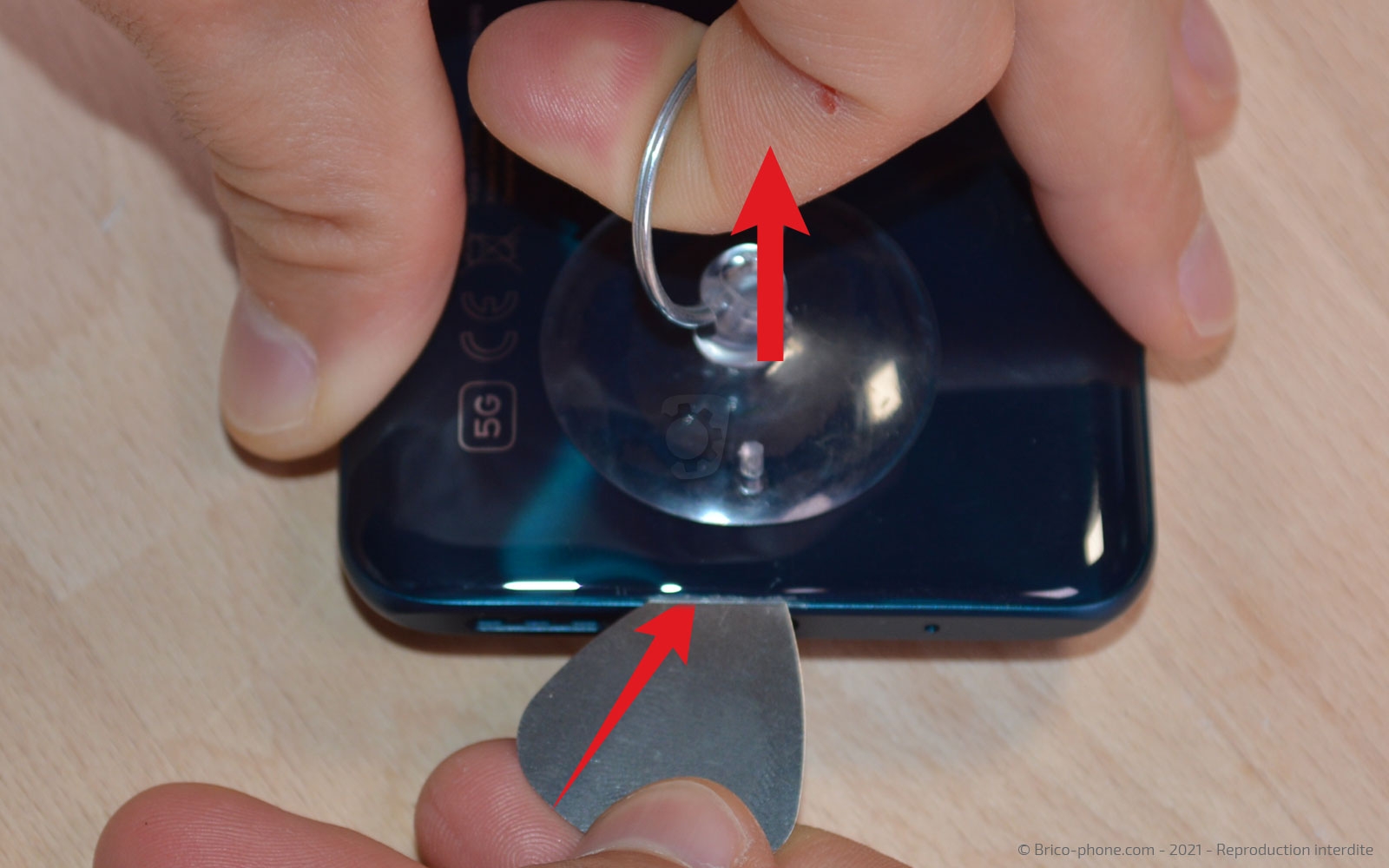

Etape 2 : Décoller la vitre arrière

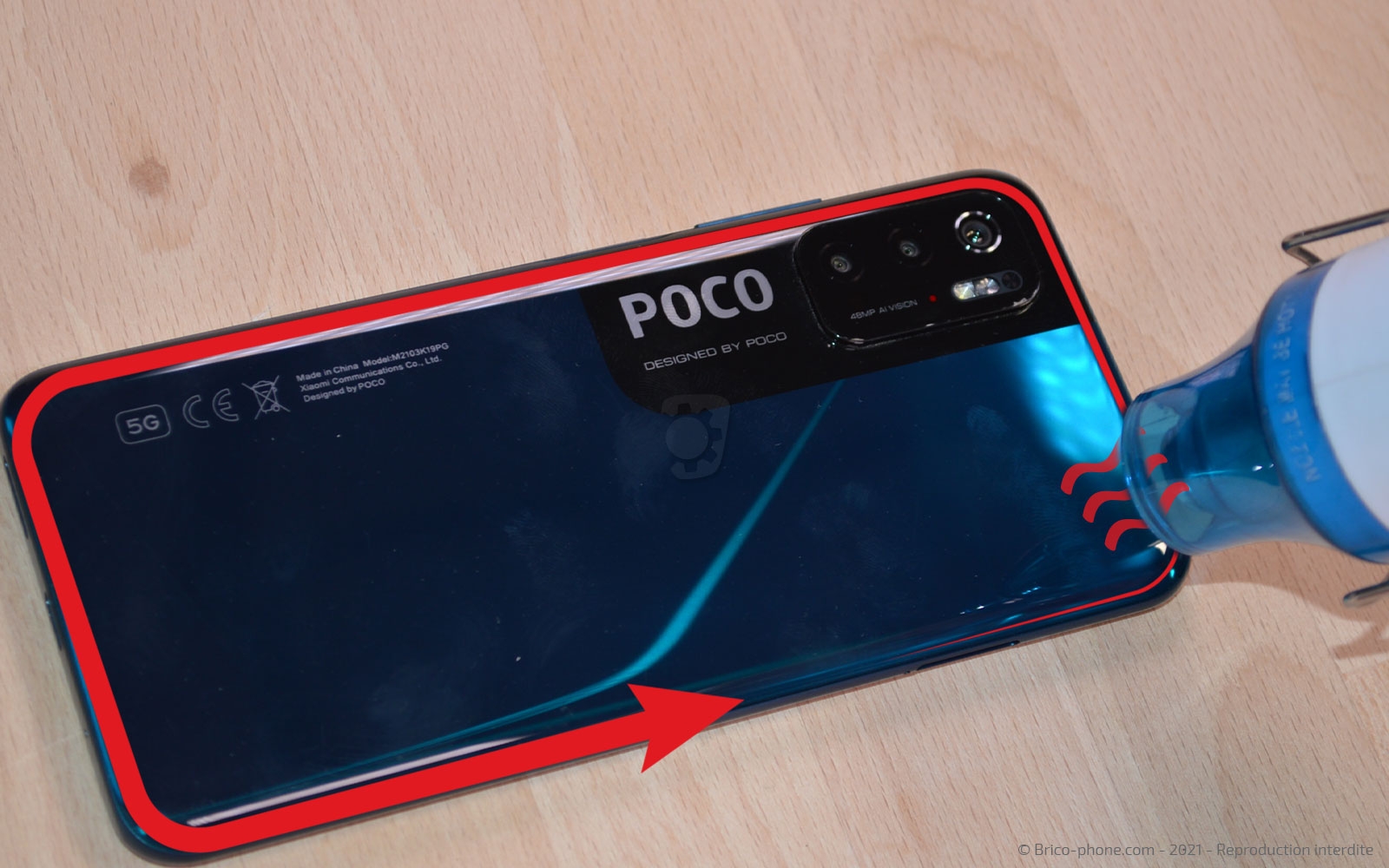

Pour accéder à l'interieur du téléphone, il faut chauffer la vitre arrière afin de ramollir son sticker.

Pour cela, nous vous proposons deux manipulations :

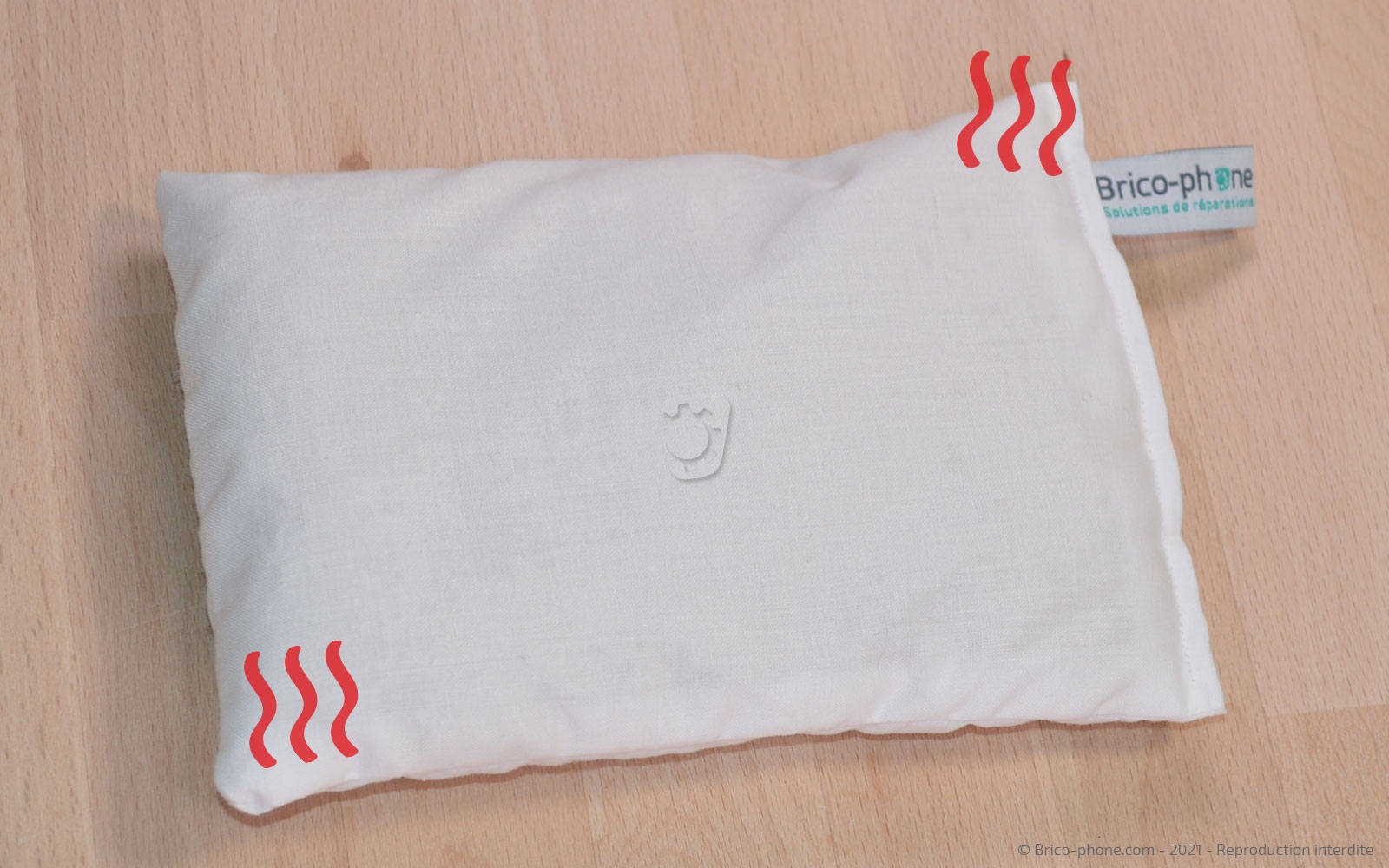

- utilisez le coussin chauffant disponible avec le kit de réparation que vous aurez au préalable passé au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone une trentaine de secondes ;
- le décapeur thermique est la deuxième possibilité.

Ensuite, insérez le médiateur en métal troué entre le châssis et la vitre arrière, tout en tirant sur la ventouse collée au bas de la coque.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €

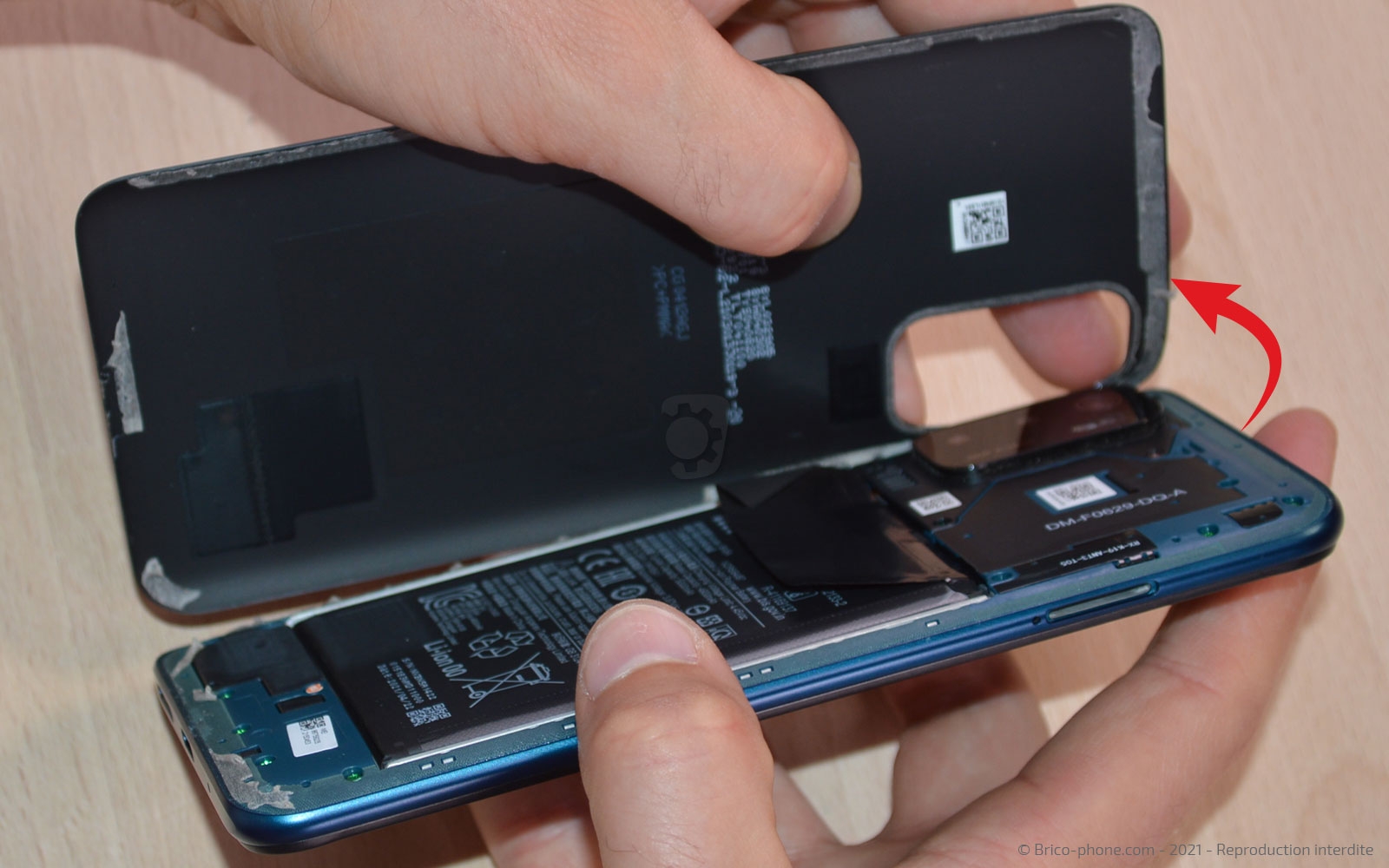

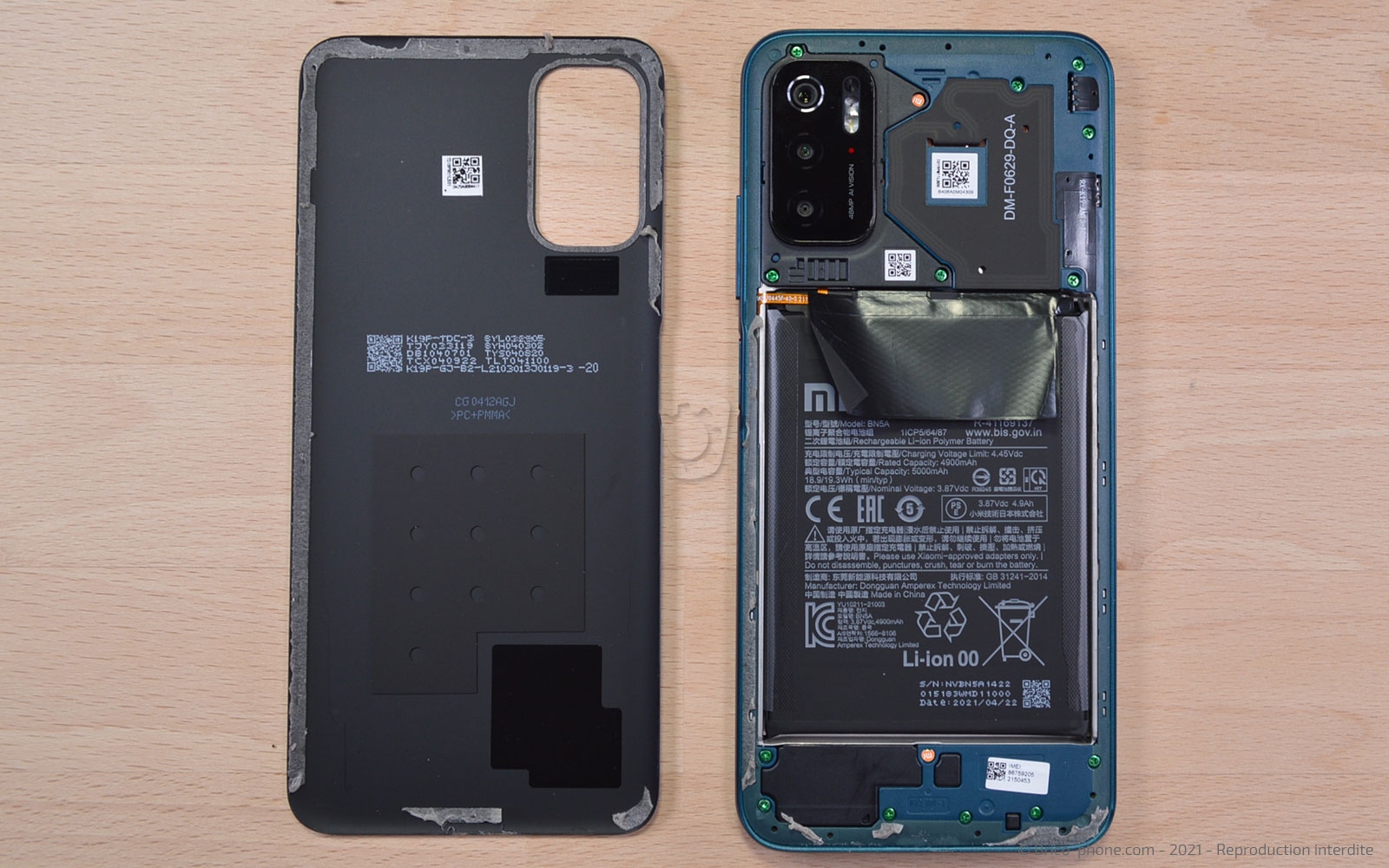

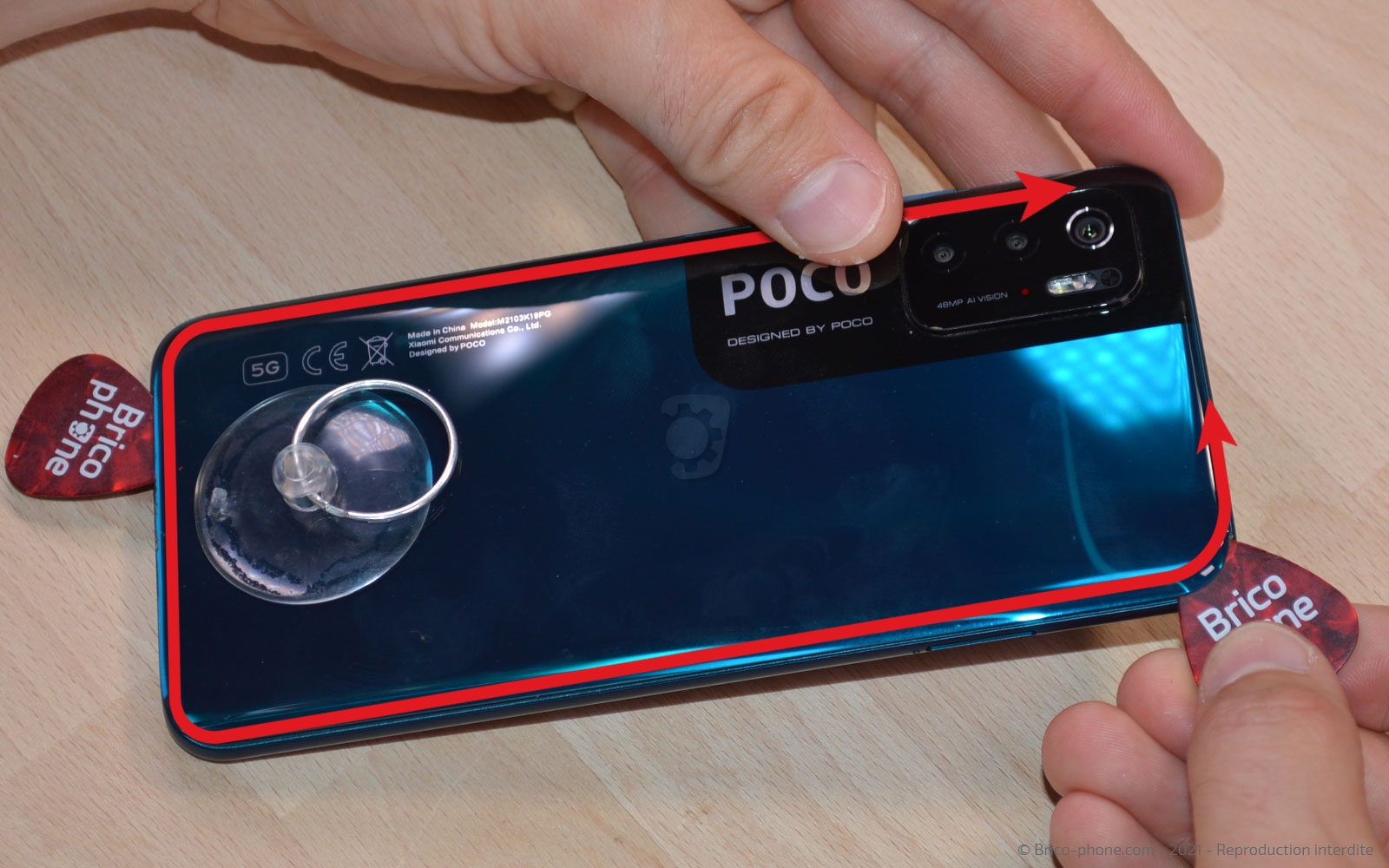

Etape 3 : Ouvrir le téléphone

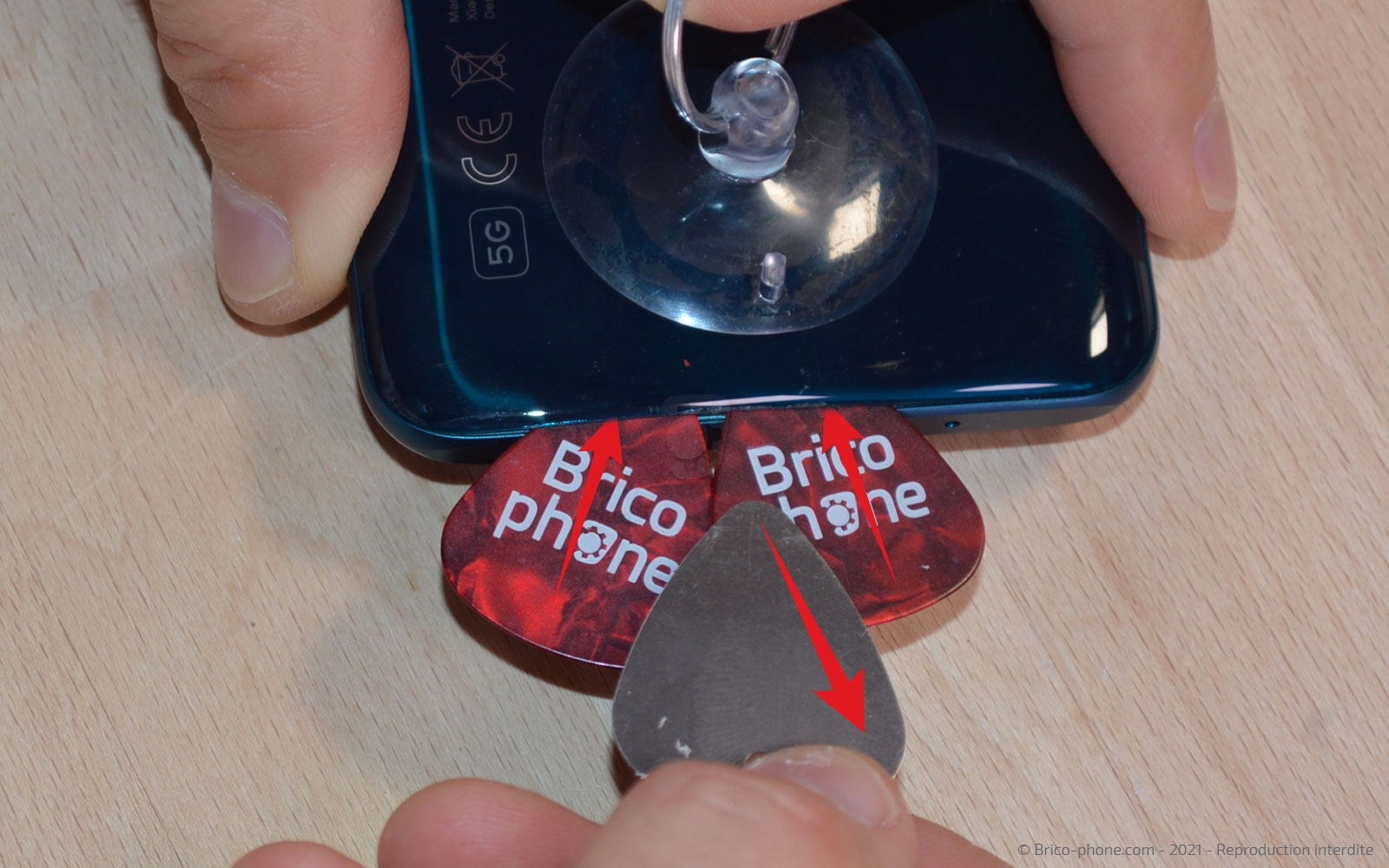

Remplacez le médiator en métal par ses homologues en plastique afin de continuer le décollage.

Faites glisser les médiators le long de la vitre arrière afin de réussir à ouvrir le téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Dévisser le châssis intermédiaire

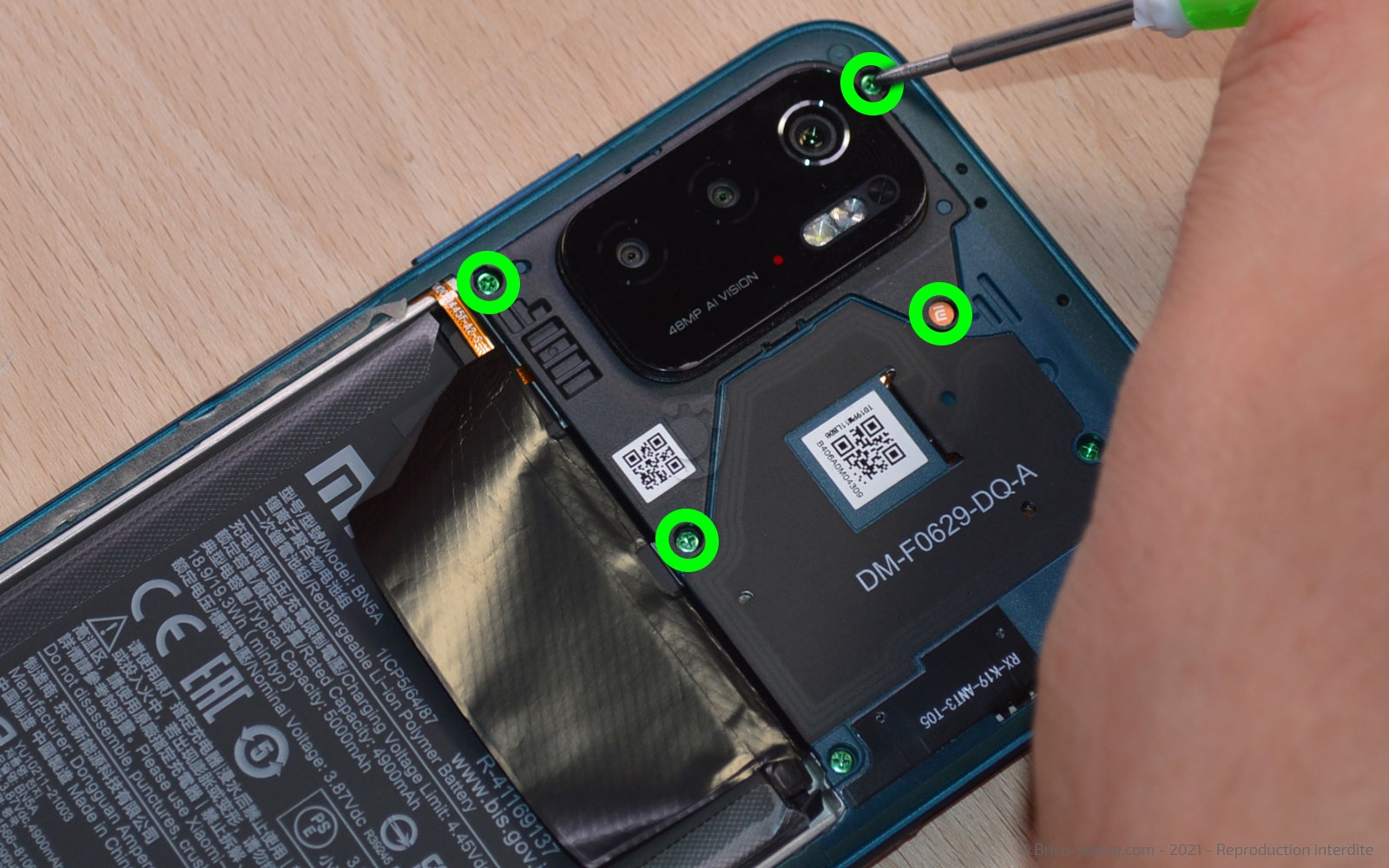

Munissez-vous du tournevis cruciforme pour sortir les 4 vis situées autour du bloc des lentilles de protection.

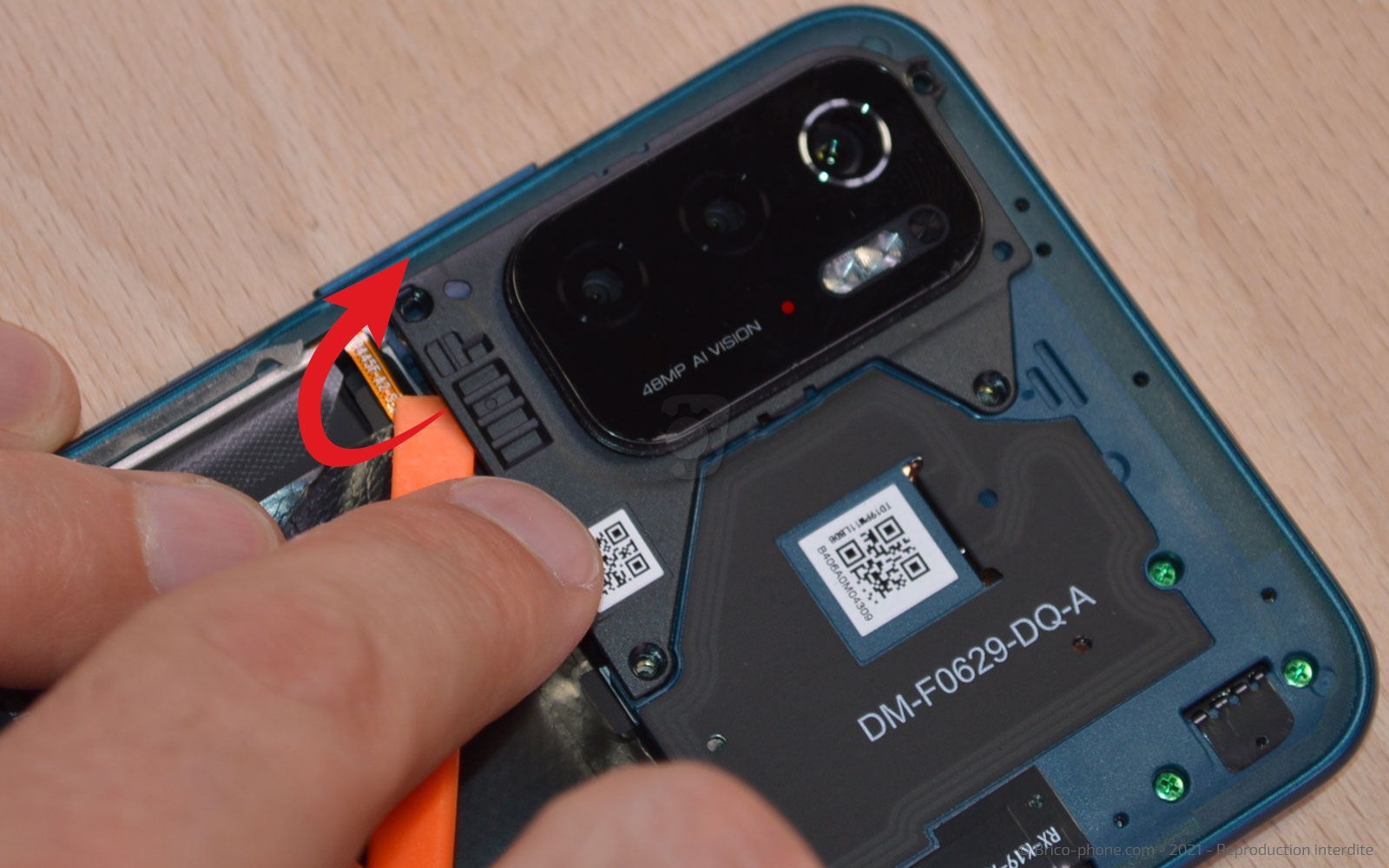

Insérez le levier en nylon sous la plaquette afin de la retirer pour apercevoir d'autres vis.

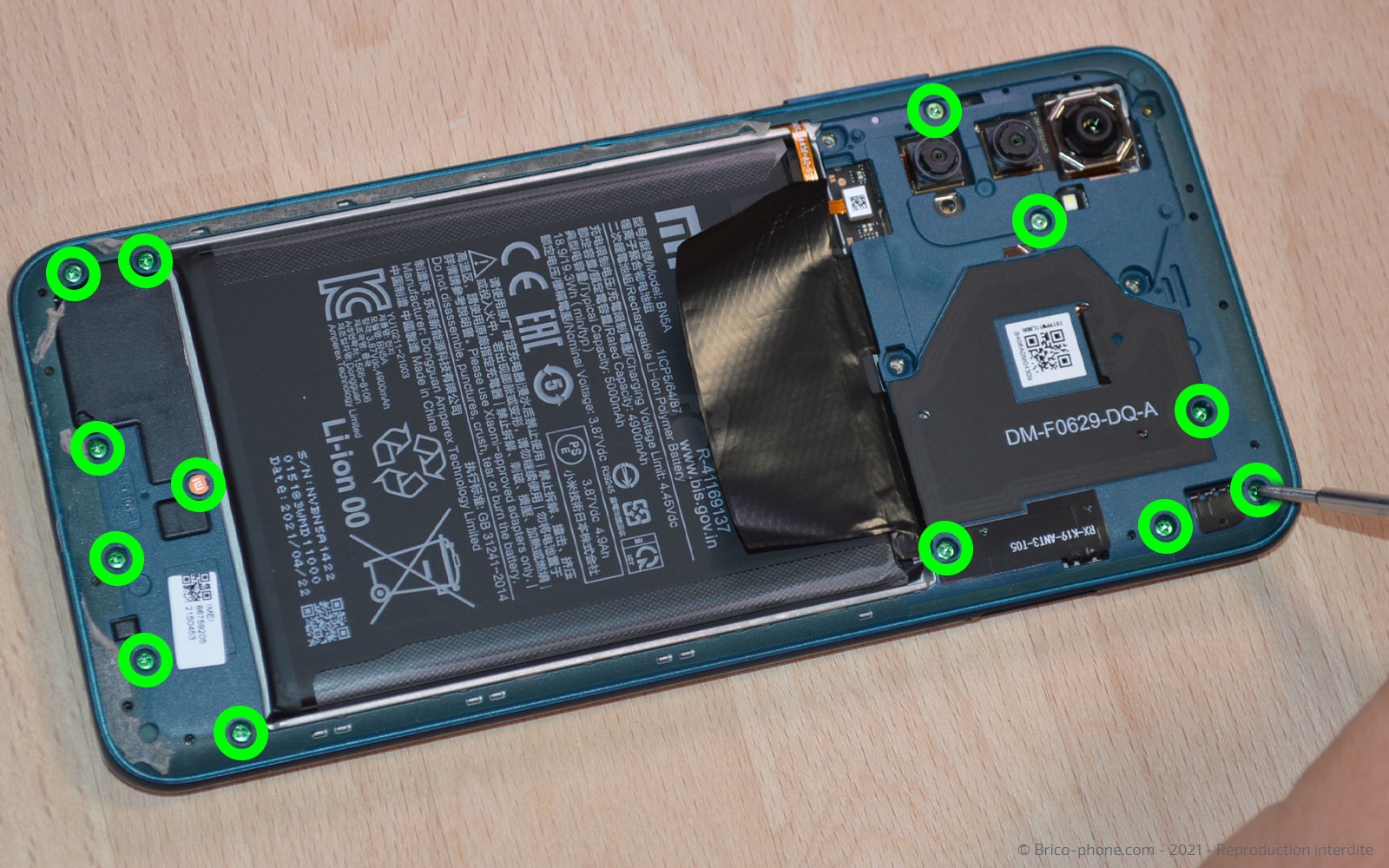

Dévissez les 13 autres vis cruciformes du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

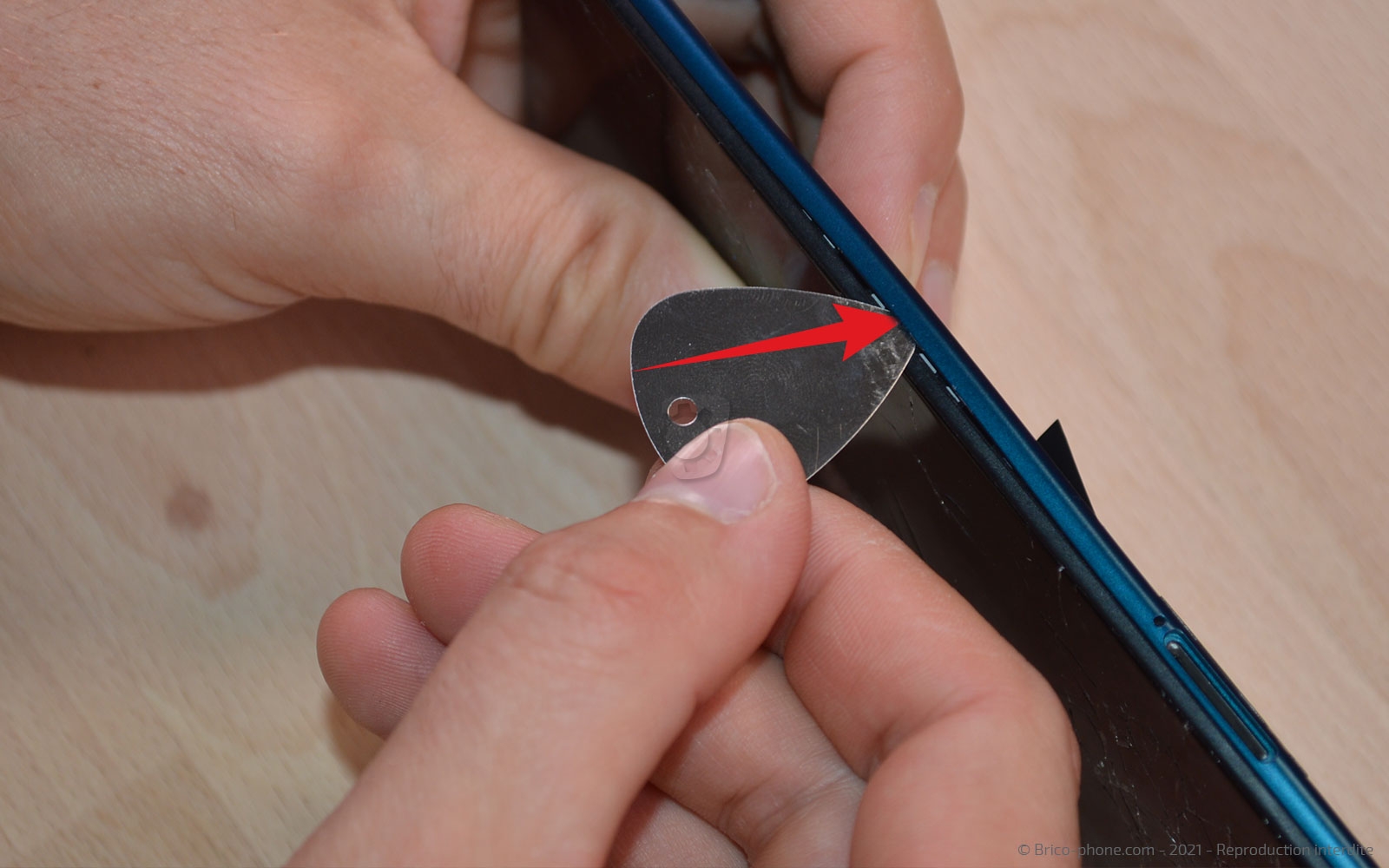

Etape 5 : Retirer la plaquette intermédiaire

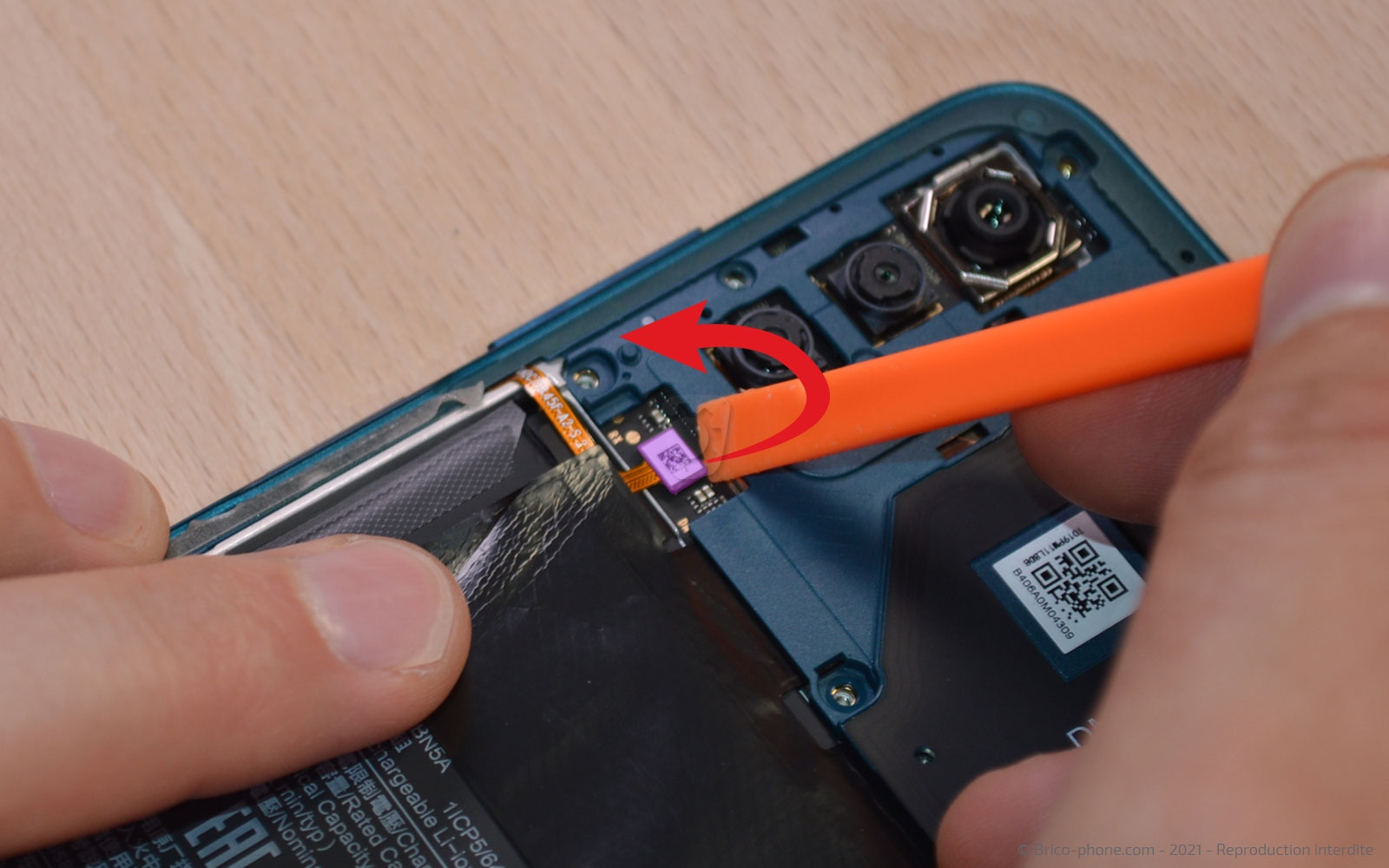

Dans un premier temps, déconnectez la connectique des boutons Power et Volume.

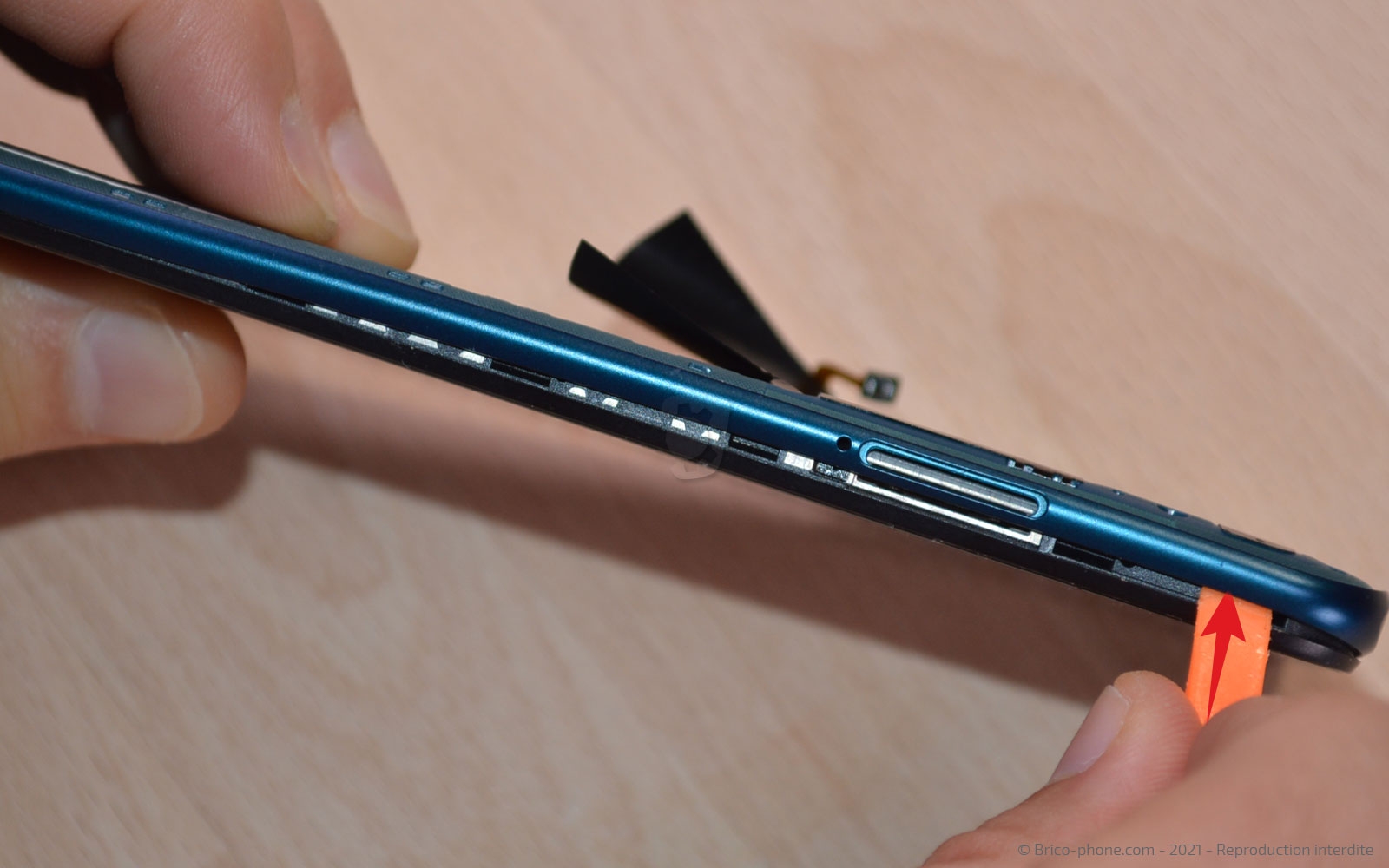

Ensuite, passez le médiator métallique entre le châssis et le bloc écran pour le déclipser.

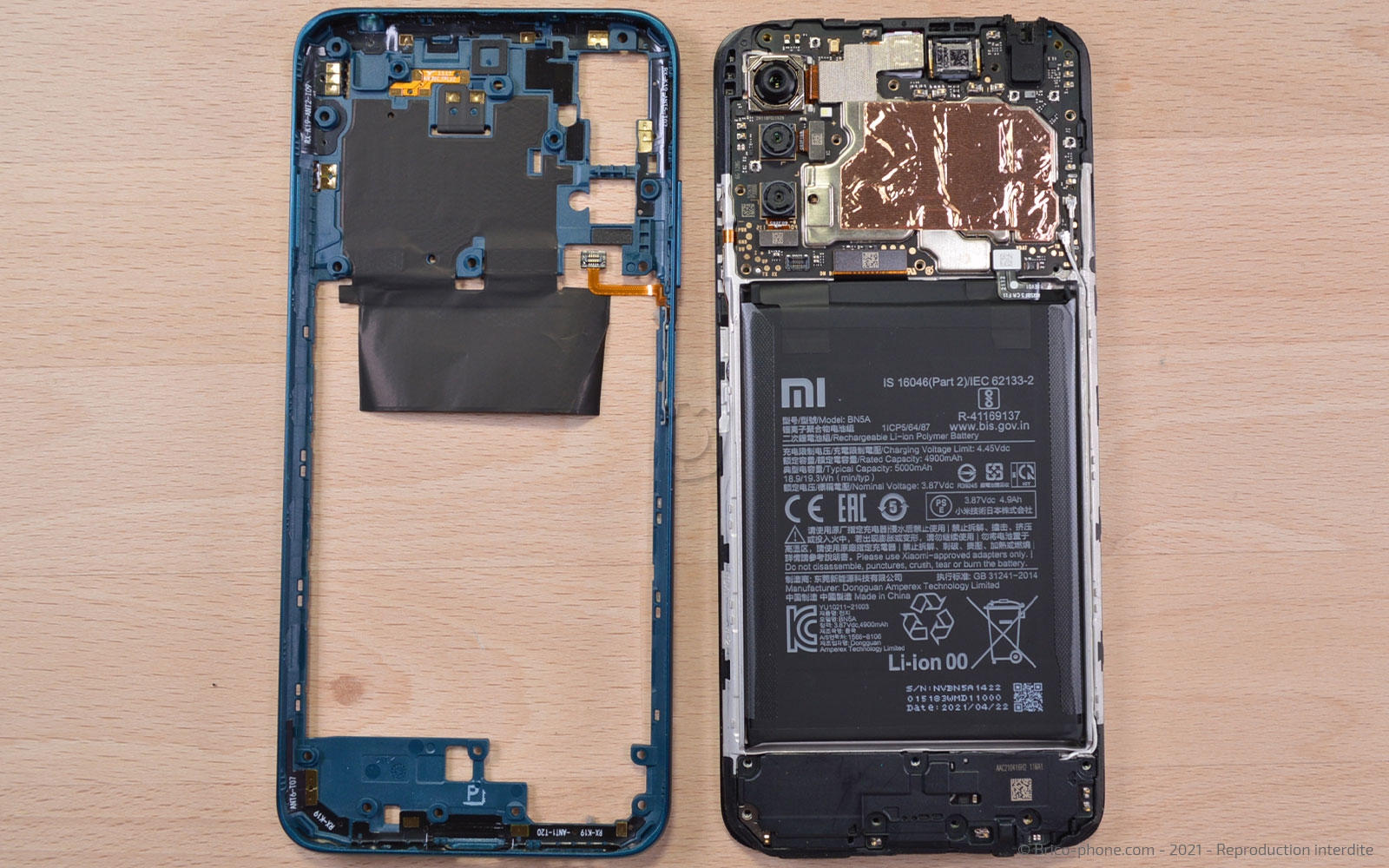

Remplacez l'outil par le spudger pour continuer le retrait du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

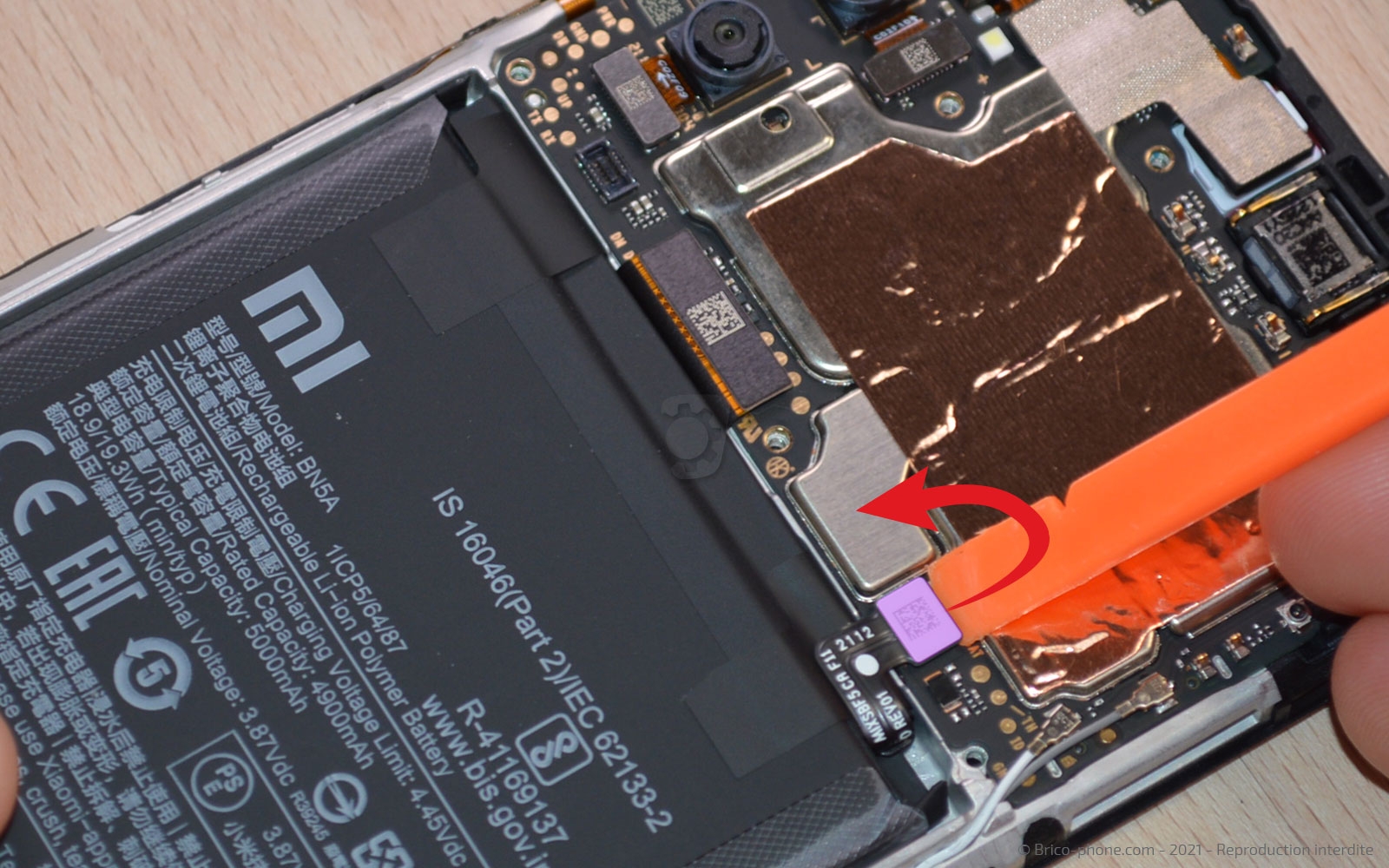

Etape 6 : Déconnecter la batterie
Déconnectez la nappe de la batterie pour travailler en toute sécurité.

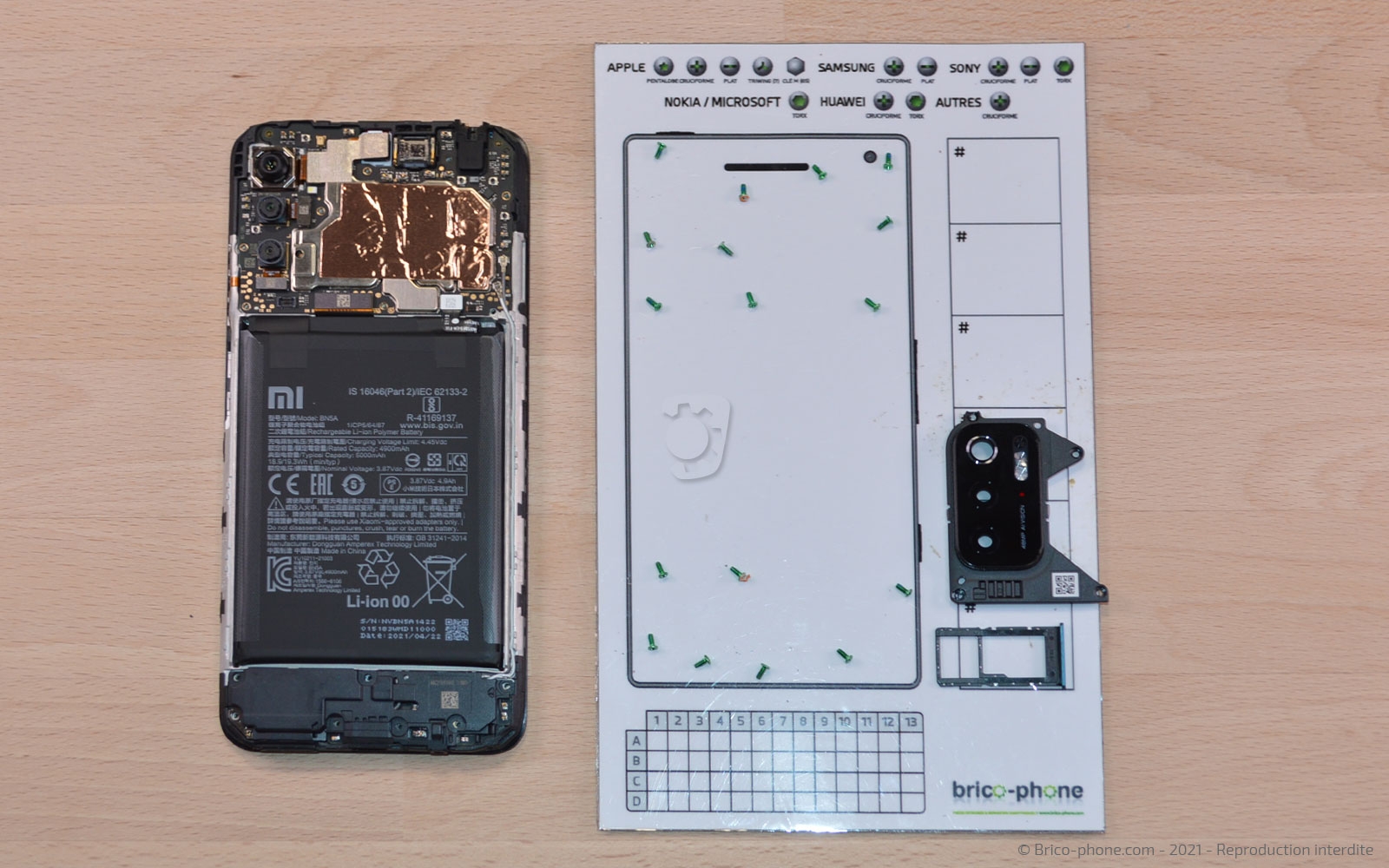

Nous vous conseillons de disposer les vis et autres éléments sur le patron d'aide au montage.
Cet outil vous permettra un remontage plus facile sans perte de composants.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

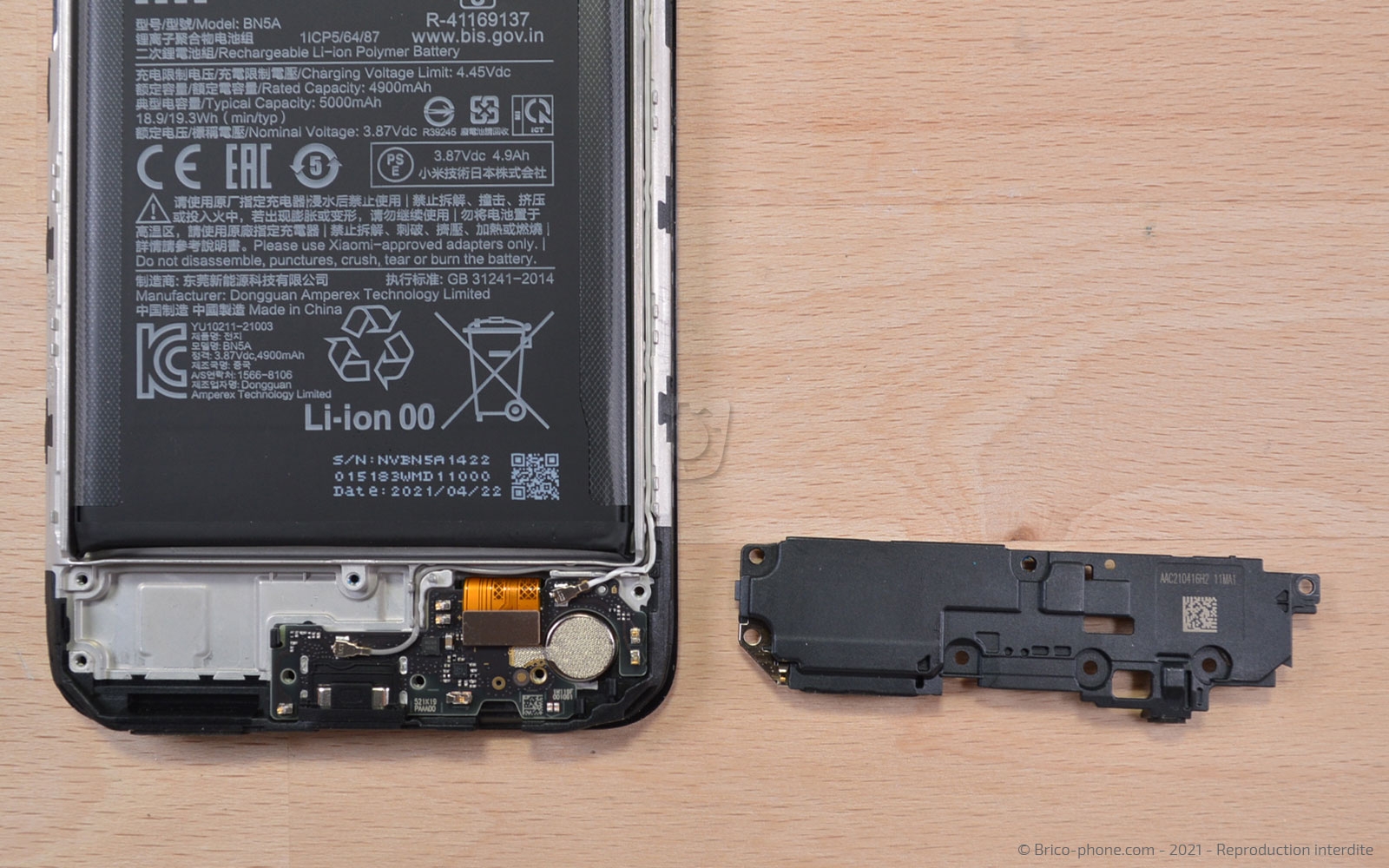

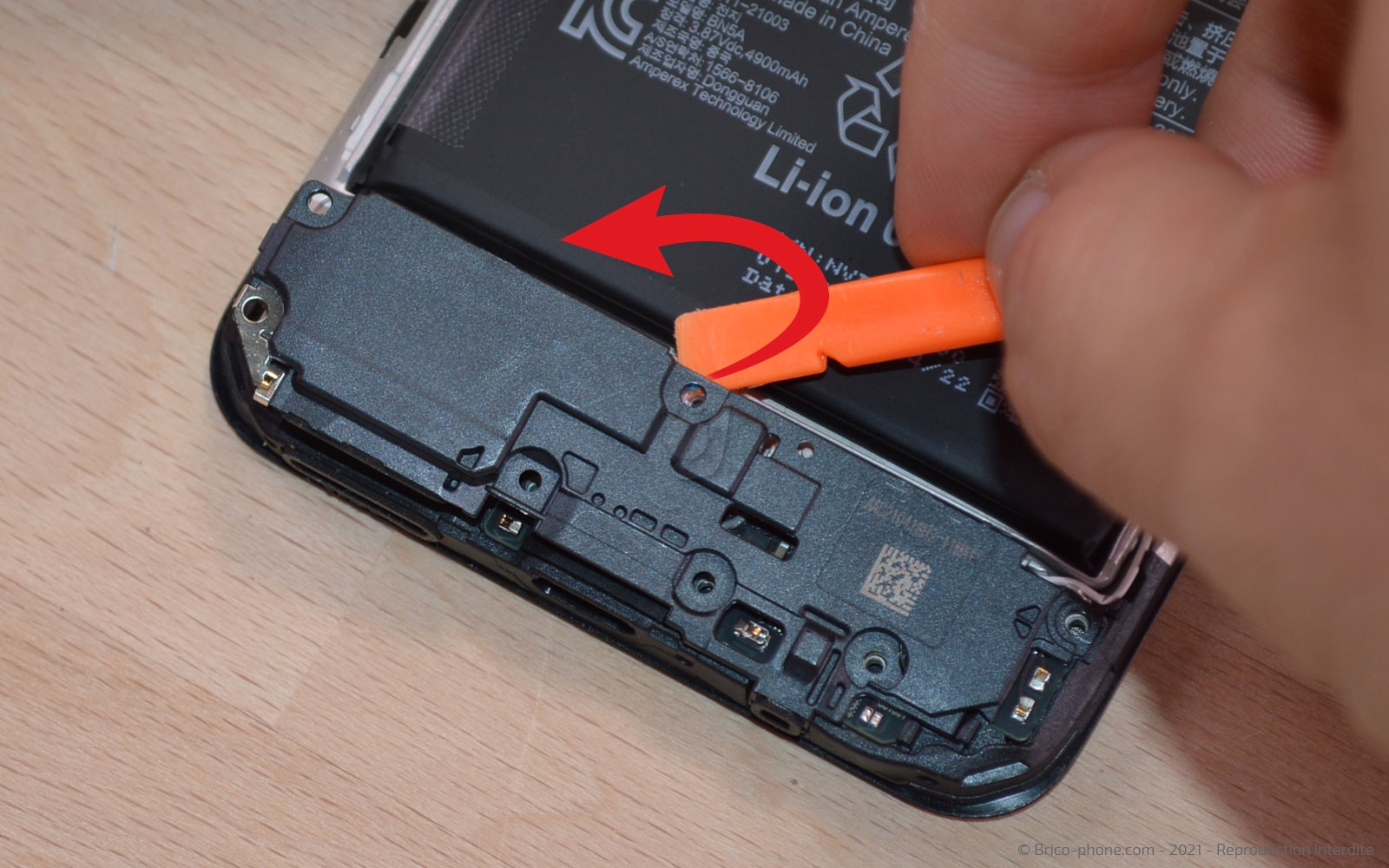

Etape 7 : Récupérer le haut-parleur externe
Glissez le levier en nylon sous le composant pour le détacher du châssis.

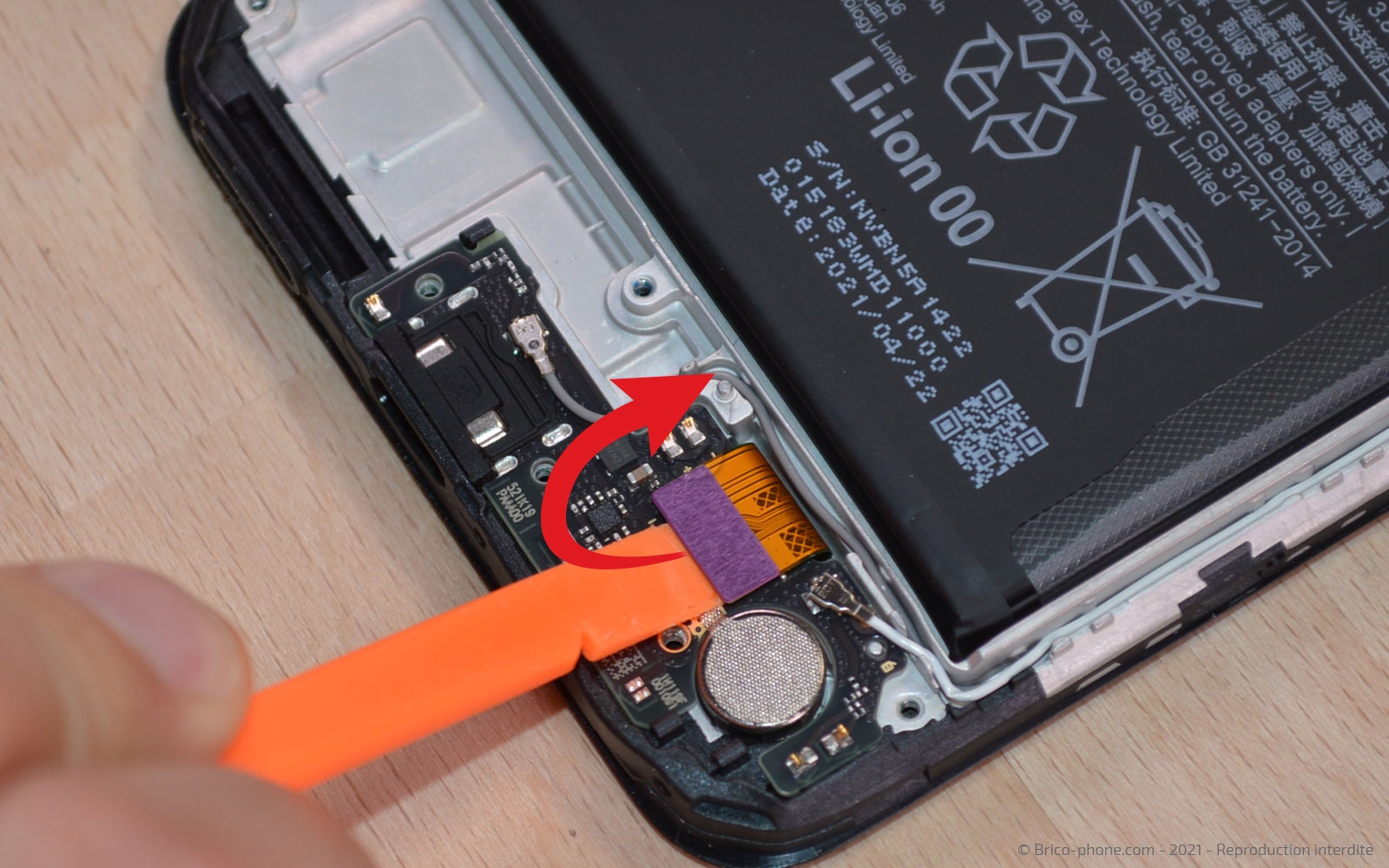

Ensuite, déconnectez la nappe de l'écran.
Outils du kit utilisés
Outils du kit utilisés

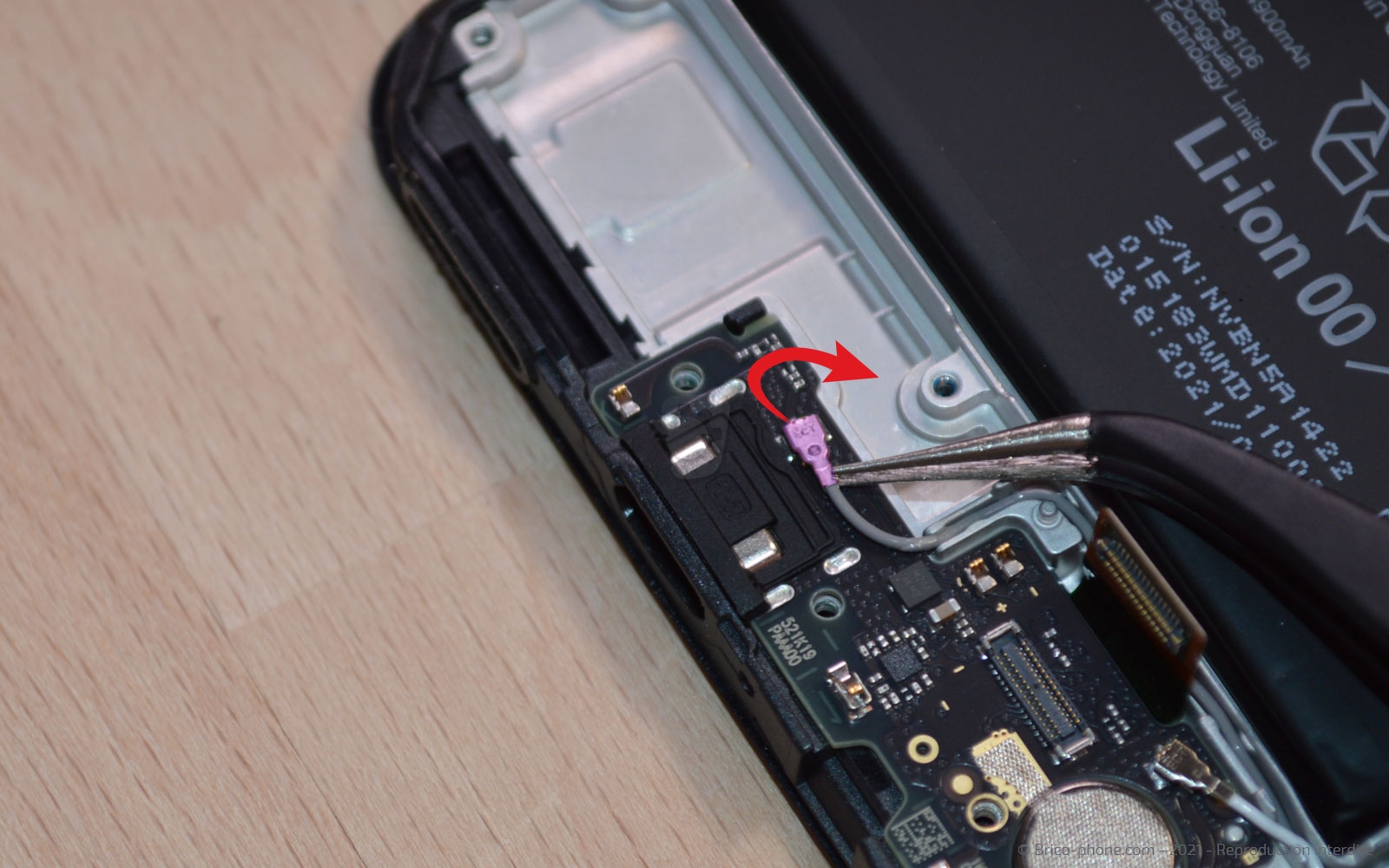

Etape 8 : Sortir le connecteur de charge

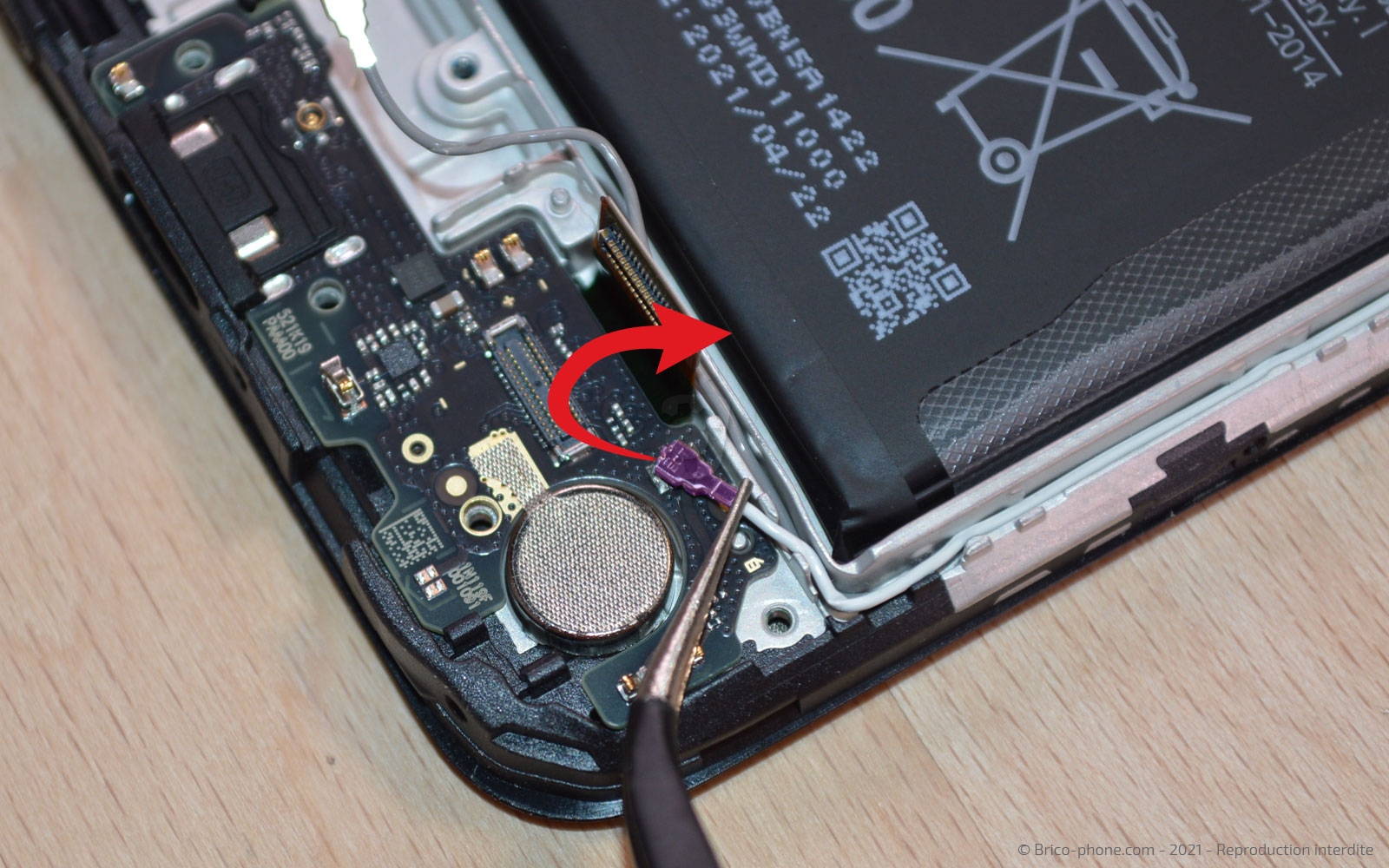

Déclipsez les deux câbles coaxiaux à l'aide de la pincette métallique afin de libérer le dock.

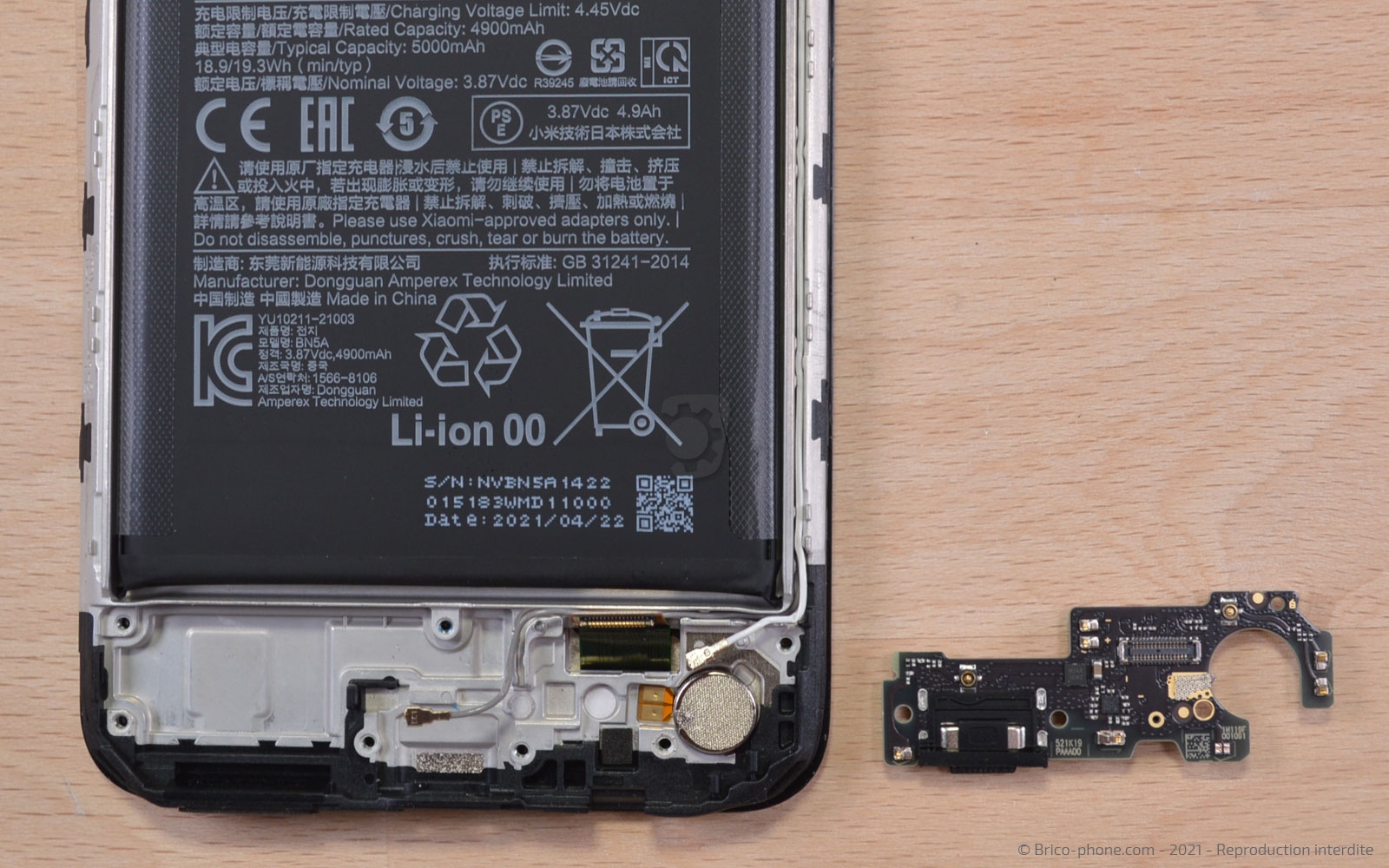

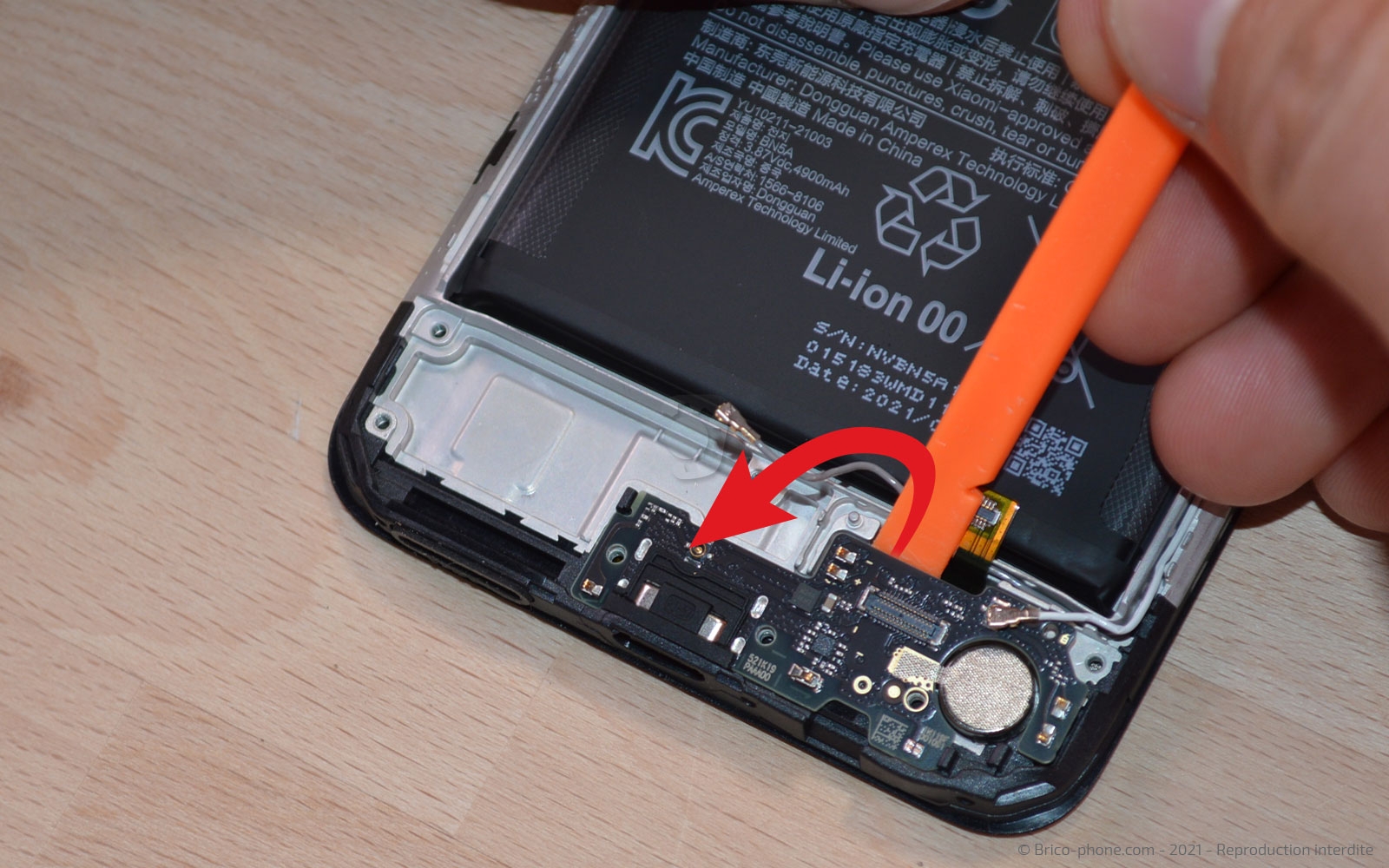

Enfin, soulevez le connecteur de charge avec le spudger pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Suivez les étapes précédentes dans le sens contraire pour refermer votre smartphone.

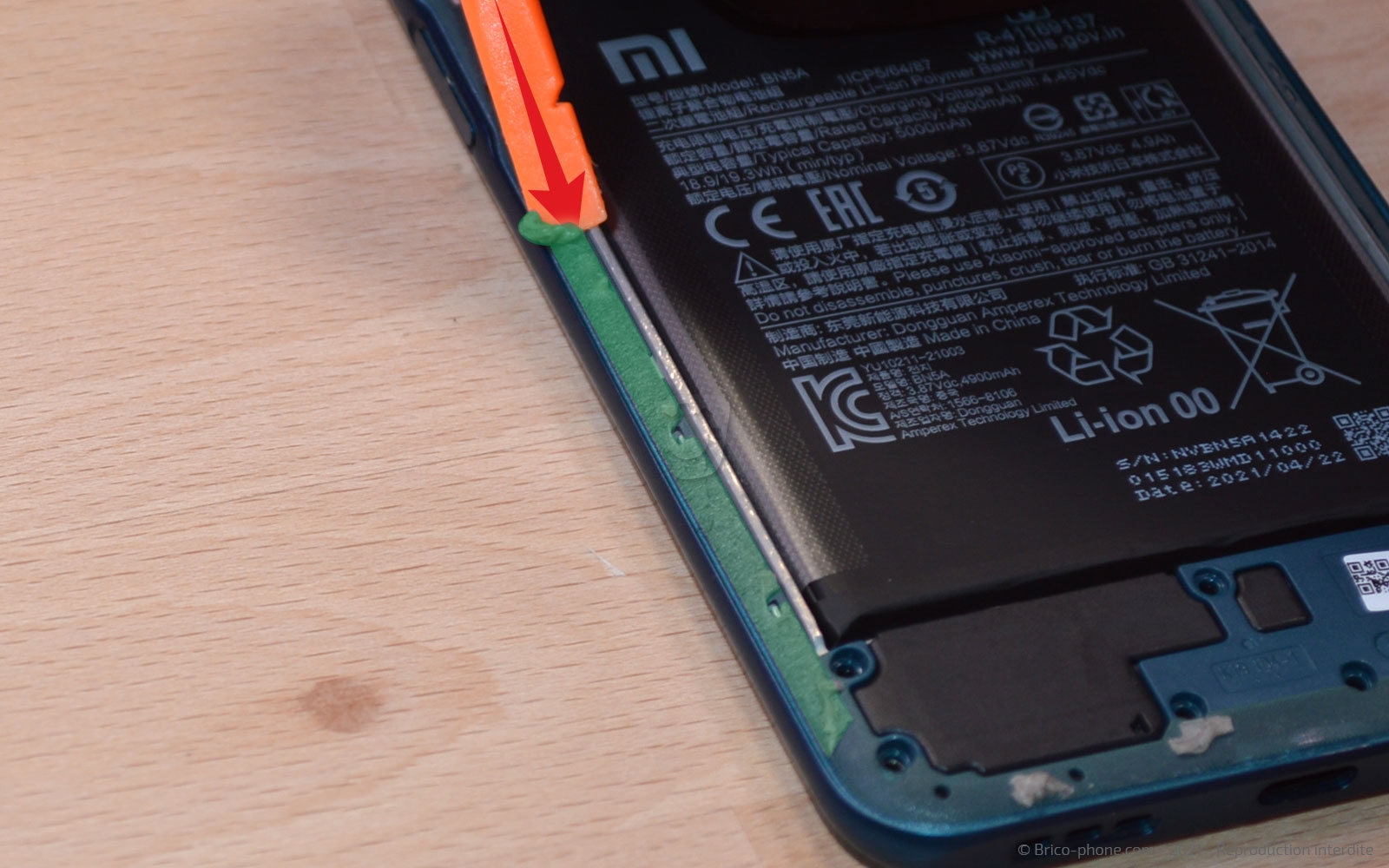

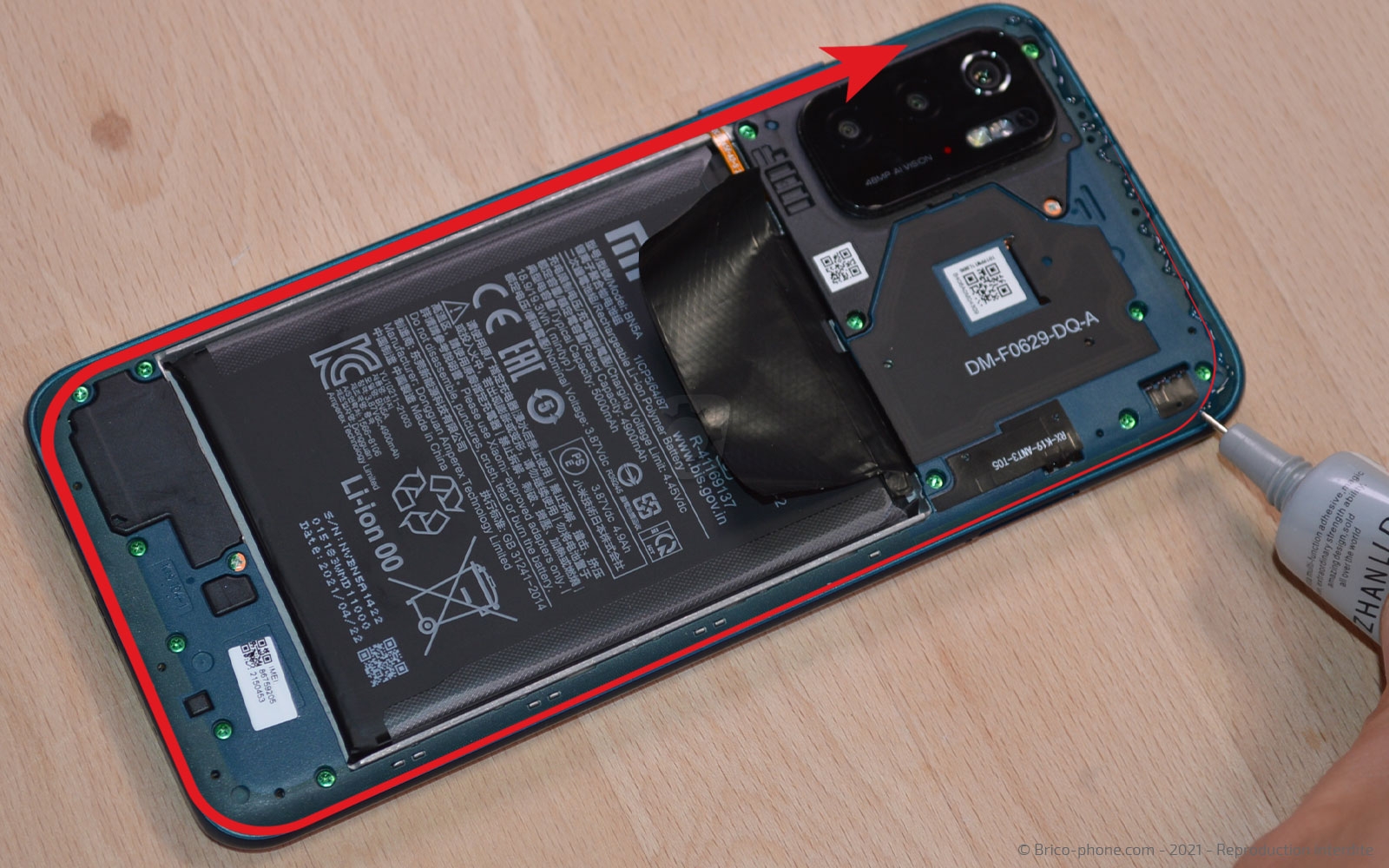

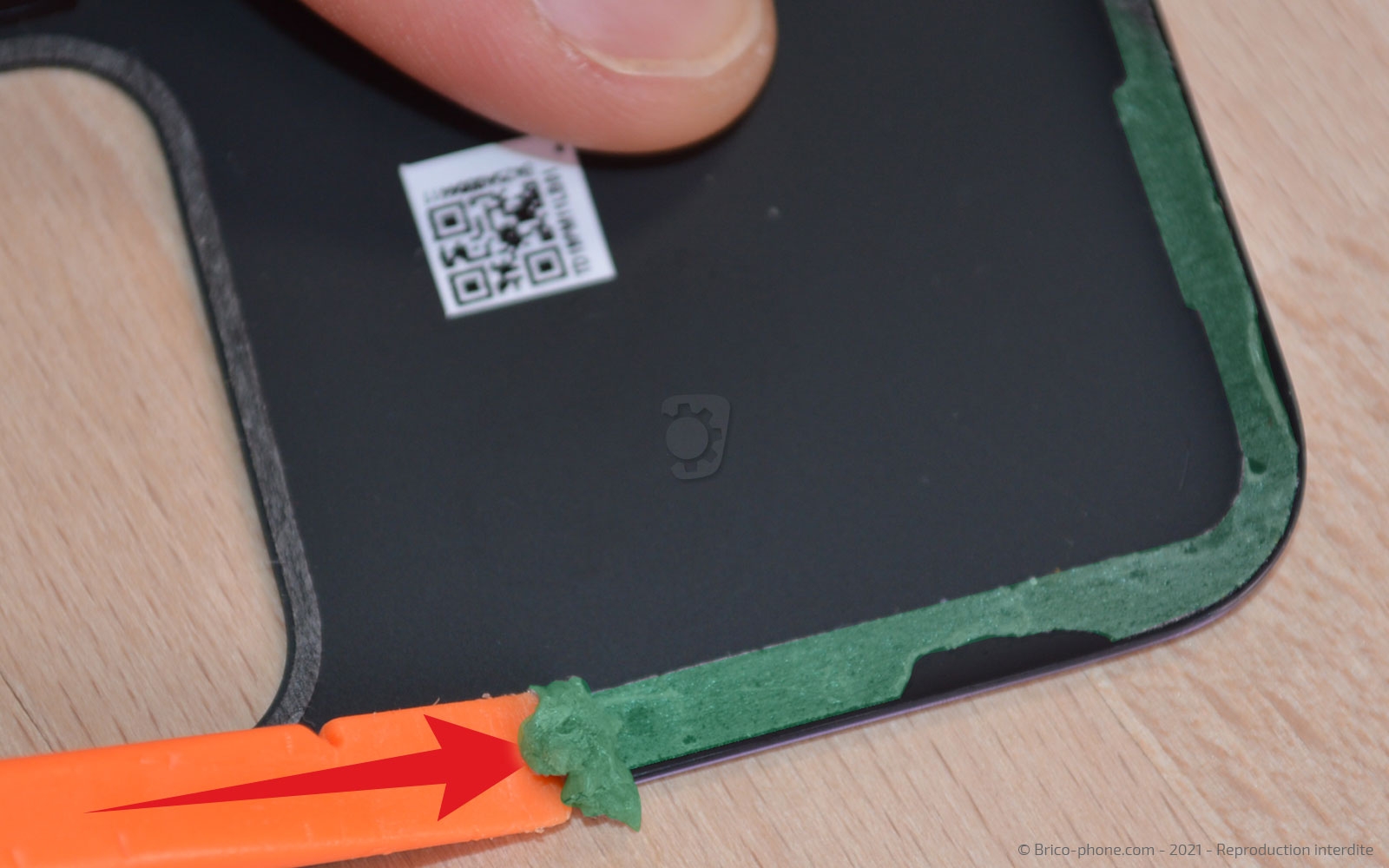

Nettoyez les résidus de stickers présents sur le châssis et sur la vitre arrière afin de pouvoir par la suite, appliquez un filet de colle B-7000 sur tout le contour du téléphone.

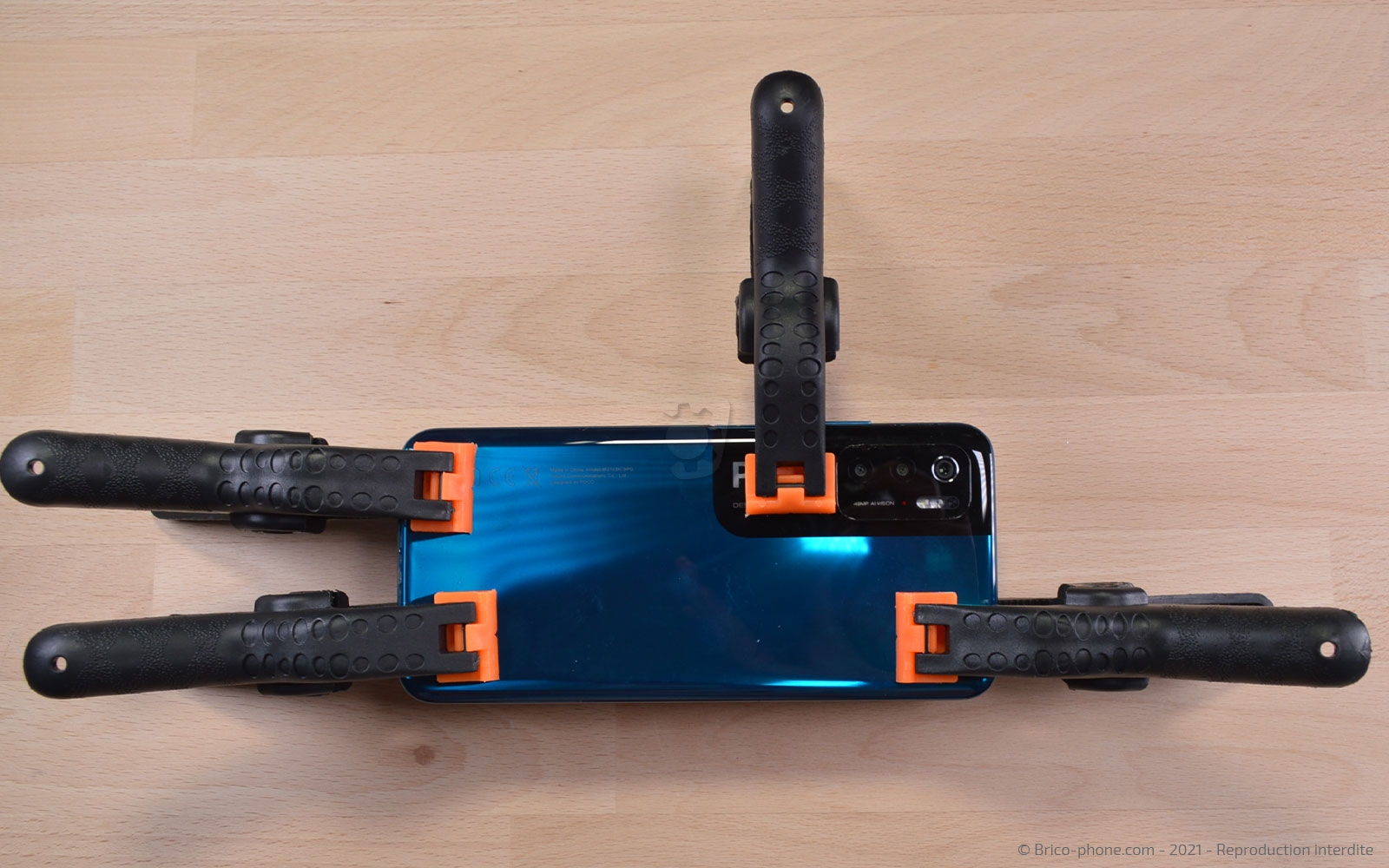

Laissez sécher environ 45 minutes en laissant votre smartphone sous presse à l'aide de pinces ou de gros livres.

Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
