Changement du bloc écran sur Redmi Note 10

Avant de débuter la réparation, nous vous conseillons de vérifier que le numéro de modèle de votre smartphone correspond à celui des pièces commandées.

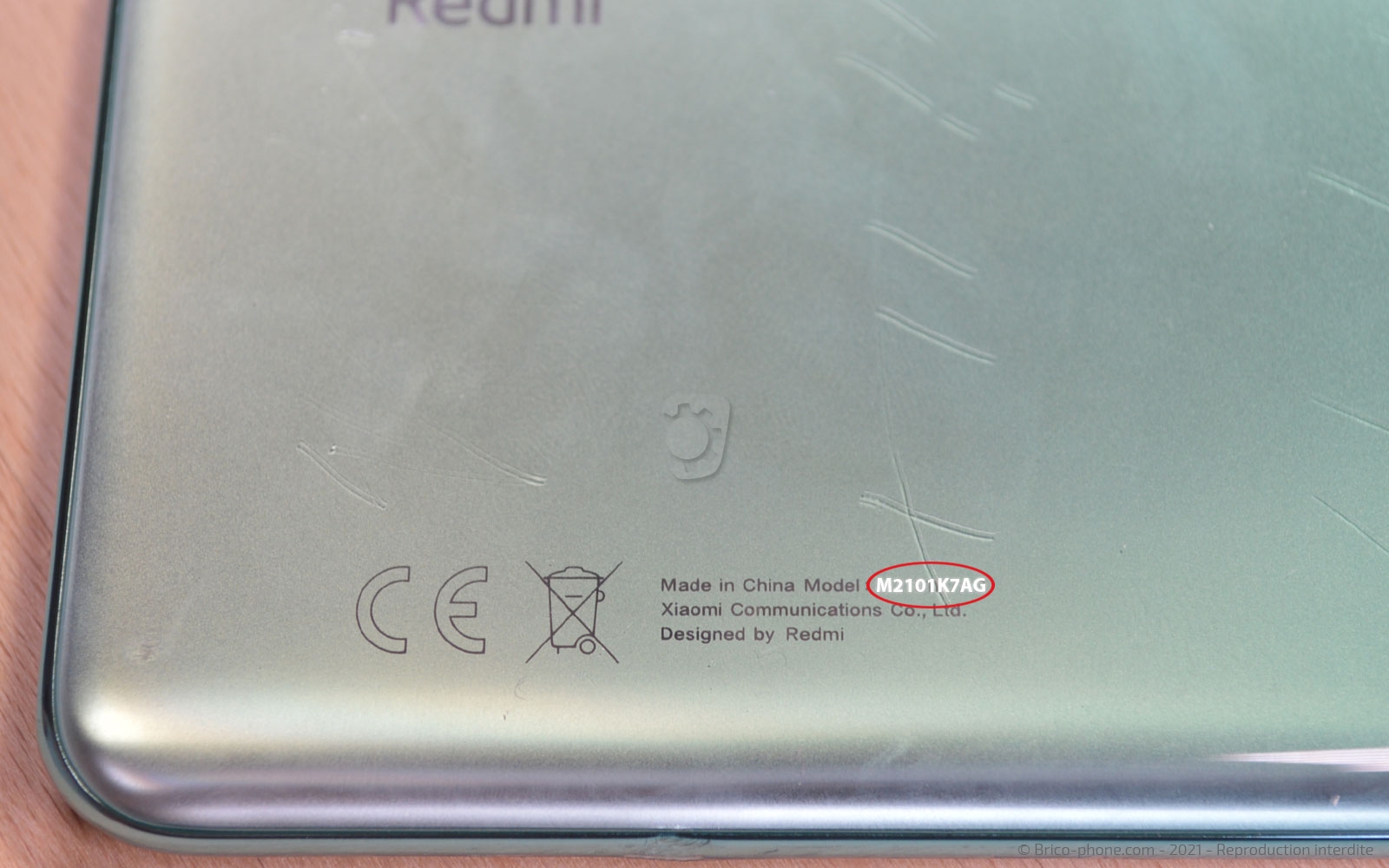

Pour cela, deux options s'offrent à vous. La première étant de regarder la référence inscrite au dos du téléphone, ici il s'agit de M2101K7AG.

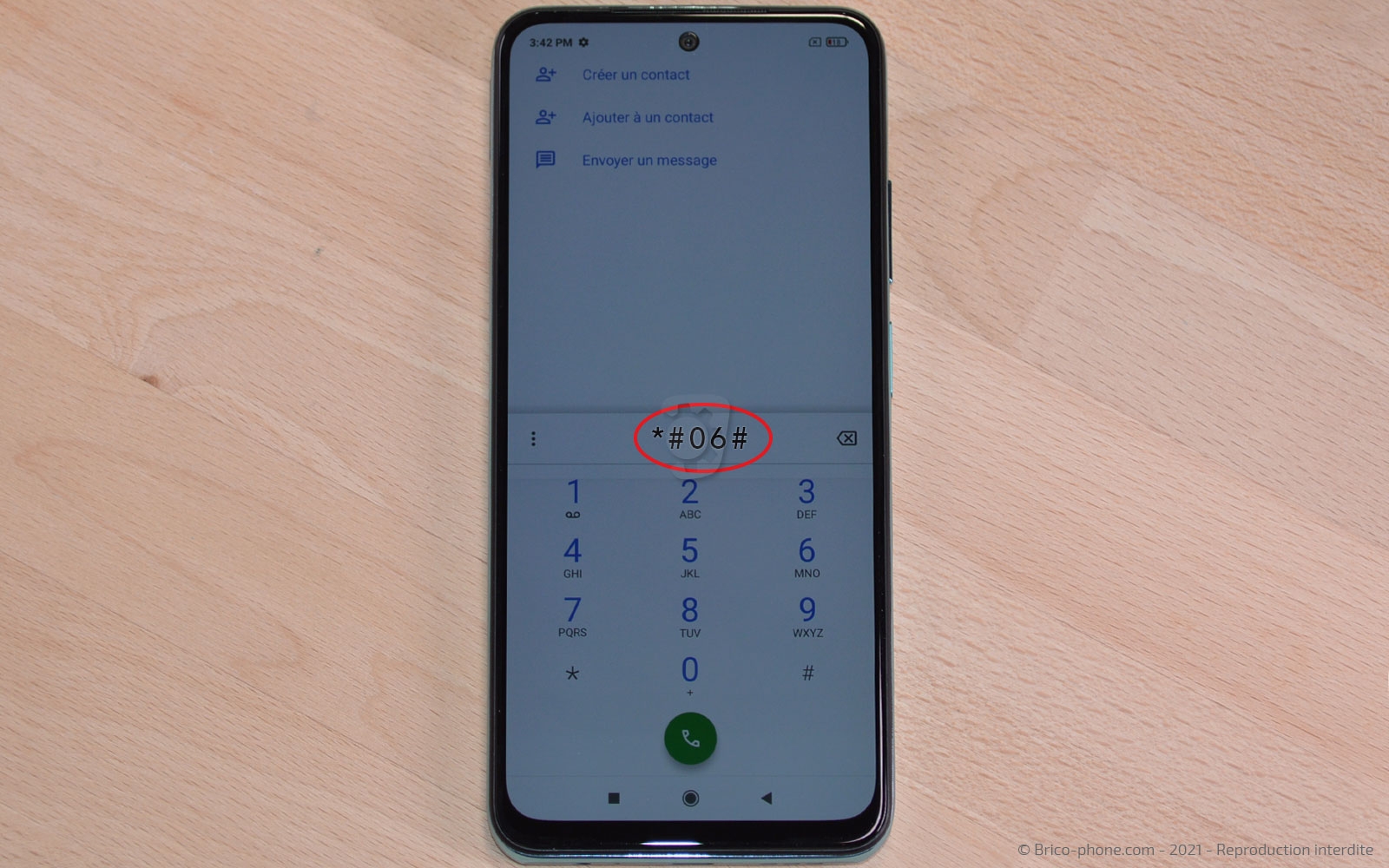

La seconde possibilité est de composer le *#06# depuis le clavier du téléphone afin d'obtenir un numéro IMEI . Recopiez ce numéro sur notre page d'accueil et notre site internet se charge de vous donner le modèle de votre téléphone et l'ensemble des pièces correspondantes à ce dernier.

Vous avez enfin reçu votre commande ? Préparez-vous un espace de travail propre et dégagé avec les outils, le tutoriel et les pièces à disposition.

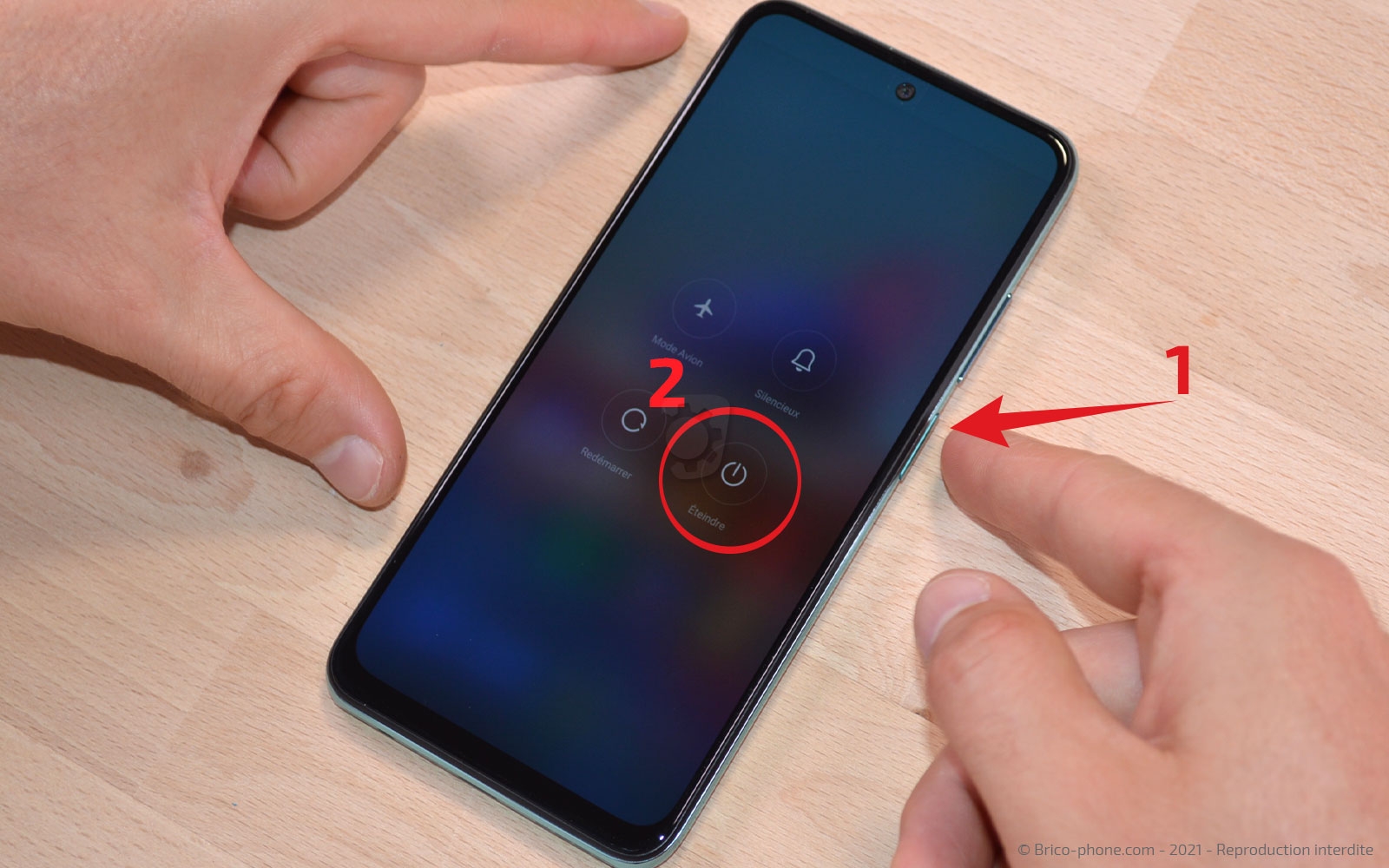

Commenez donc par étéeindre votre appareil en pressant le bouton Power.

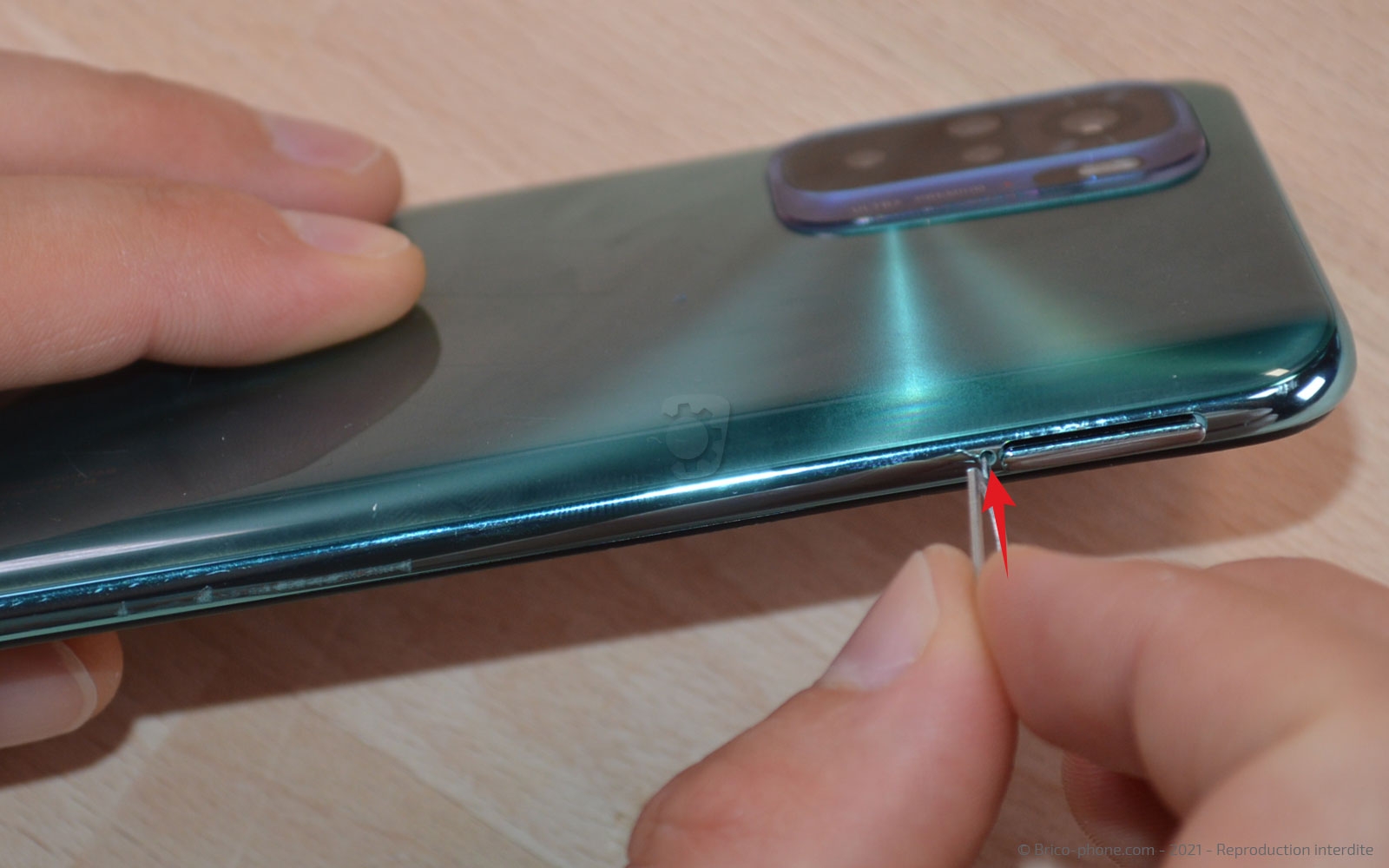

Saisissez l'outil Sim pour sortir le tiroir des cartes Sim et SD.

Pour ouvrir le téléphone, nous devons dans un premier temps chauffer la vitre arrière du téléphone pour la décoller.

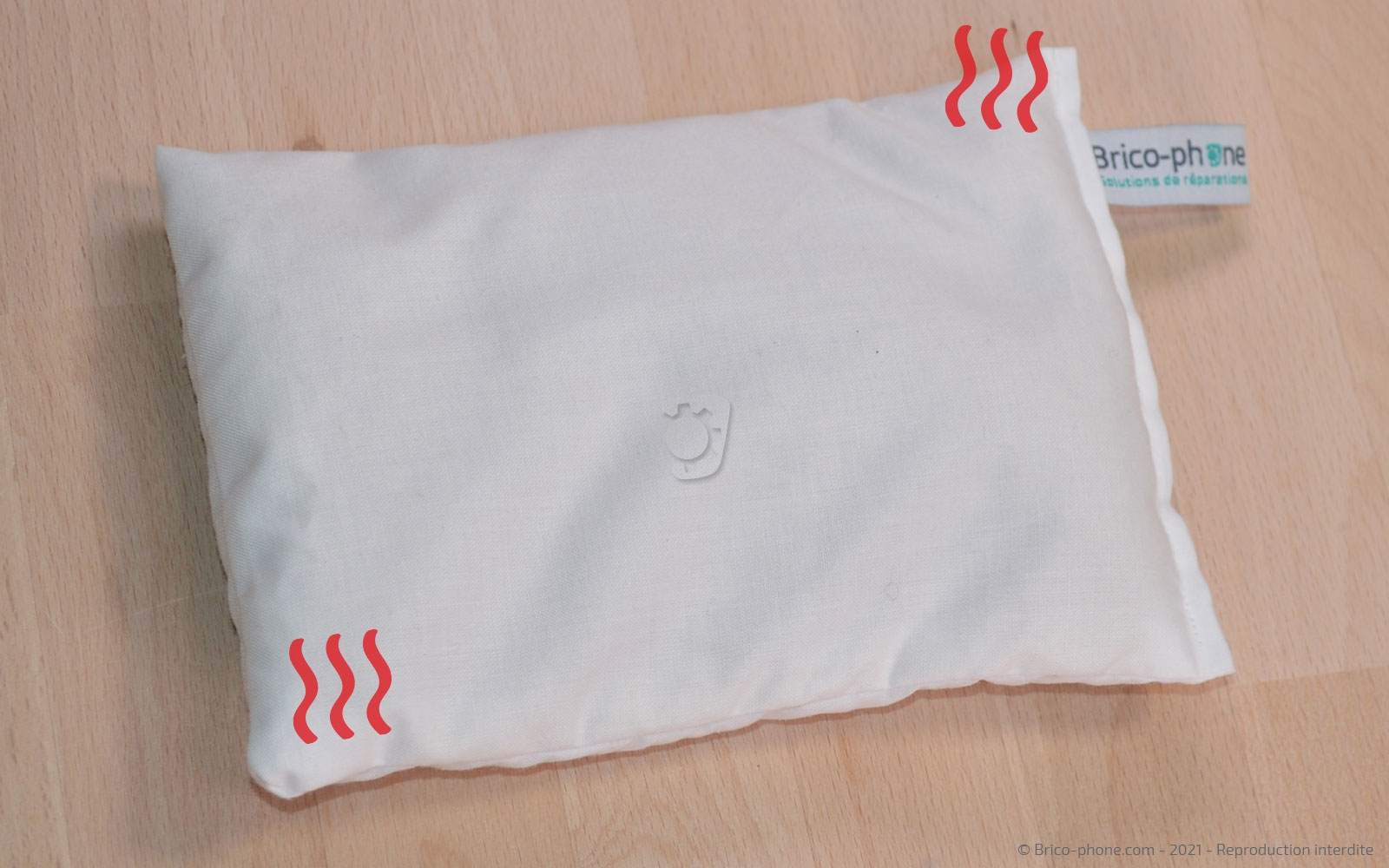

Pour cela, disposez le coussin chauffant sur le dos du téléphone environ 30 secondes après l'avoir passé 2 minutes au micro-ondes.

Autrement, vous pouvez également utiliser un décapeur thermique ou votre propre sèche-cheveux pour chauffer le contour de la vitre arrière.

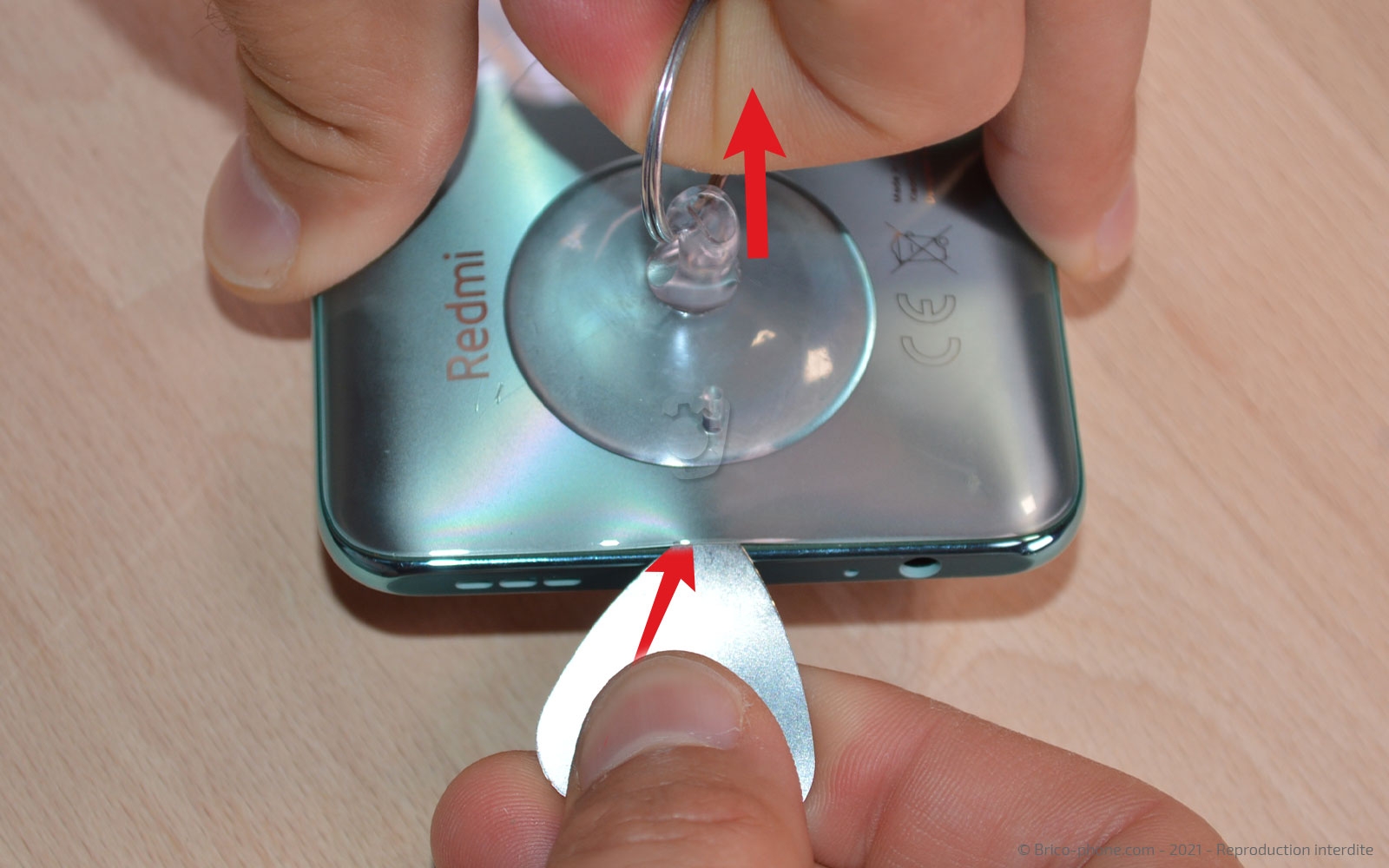

Collez la ventouse sur le bas de la vitre arrière puis tirez son anneau afin de pouvoir insérer sous le composant le médiator en métal troué.

Décollez légèrement la coque puis remplacez le médiator métallique par ses homologues en plastique.

Glissez les outils sur toute la longueur de la vitre arrière afin de terminer le décollage de la vitre arrière.

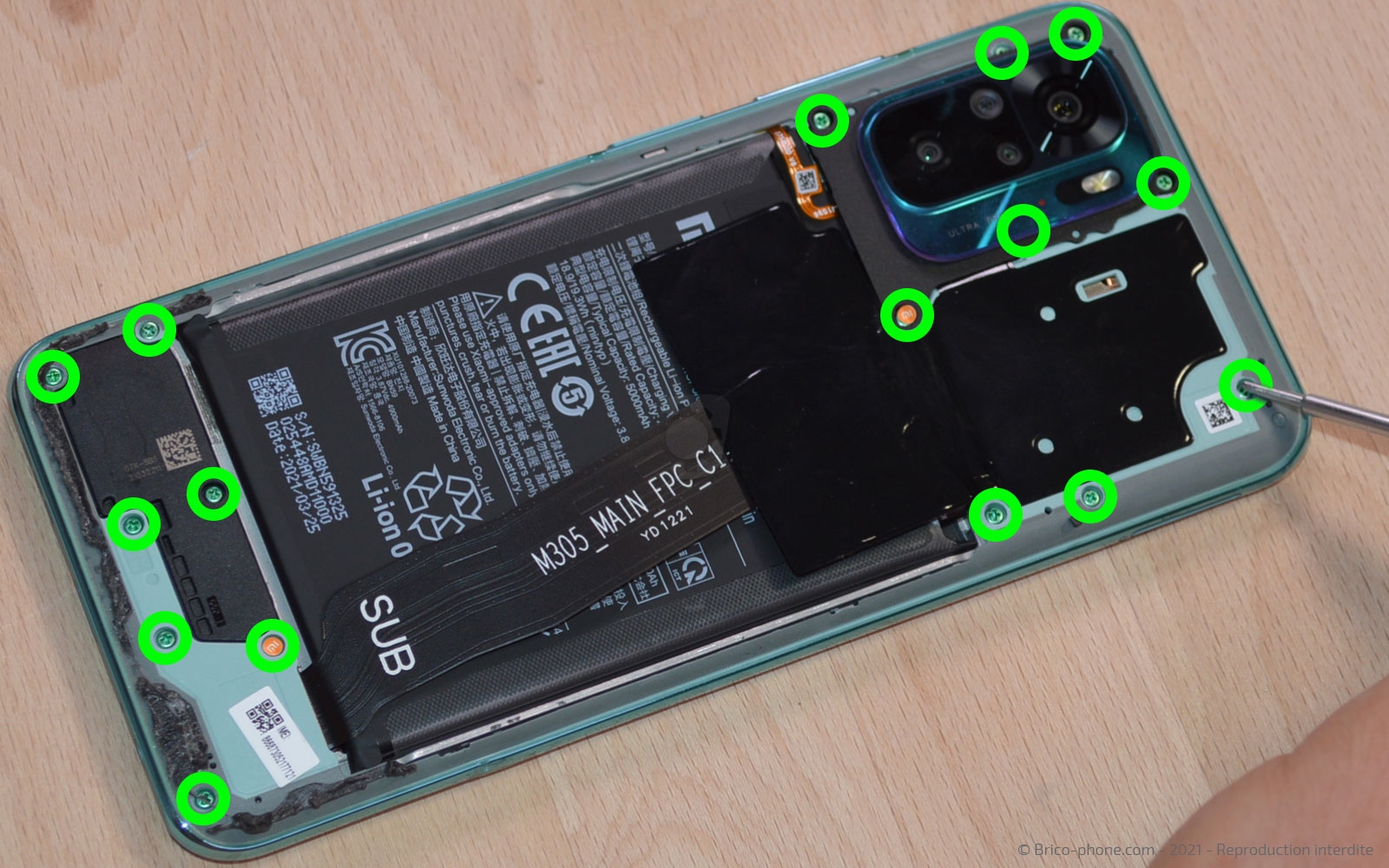

A l'aide du tournevis cruciforme, retirez les 16 vis du châssis intermédiaire.

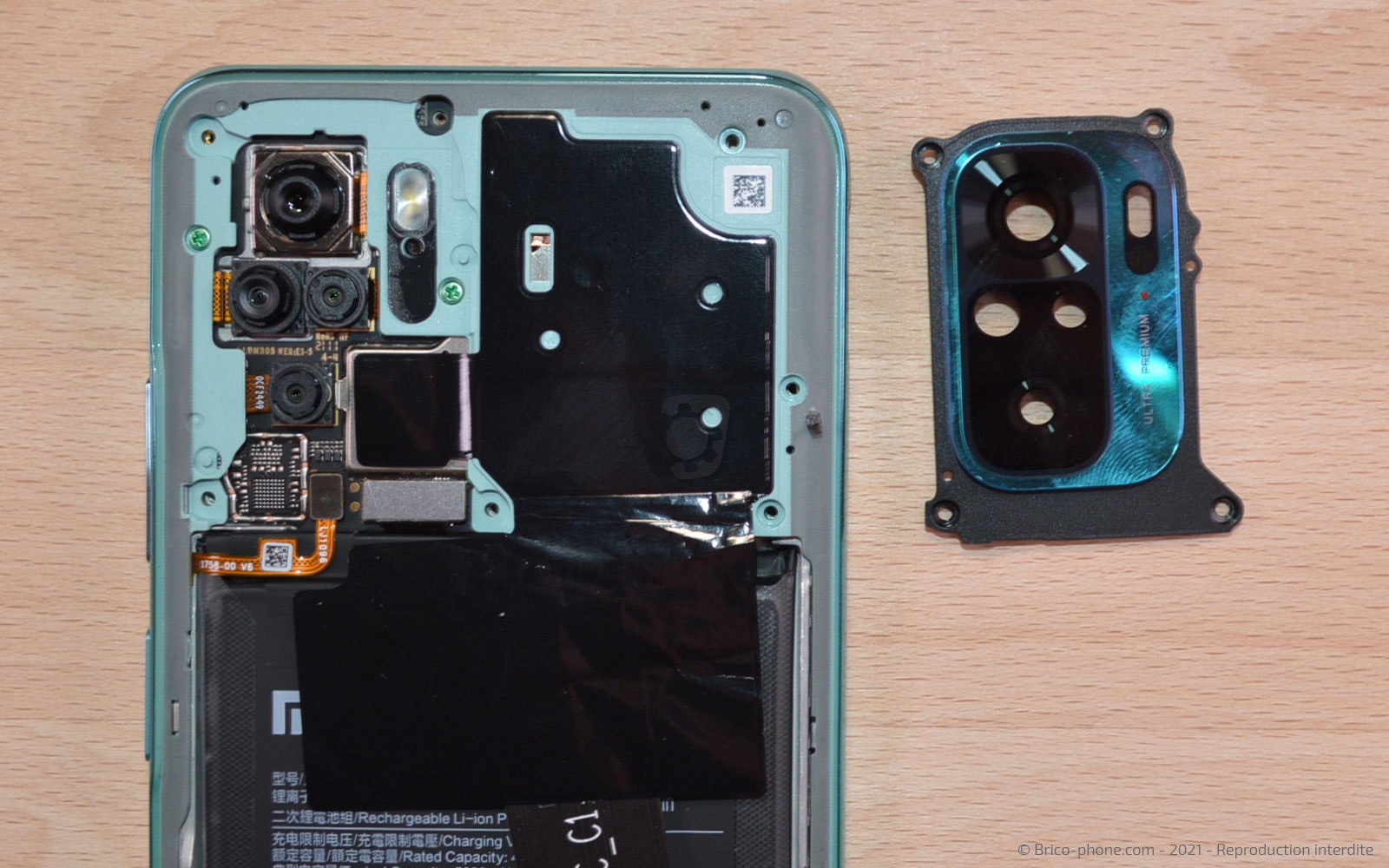

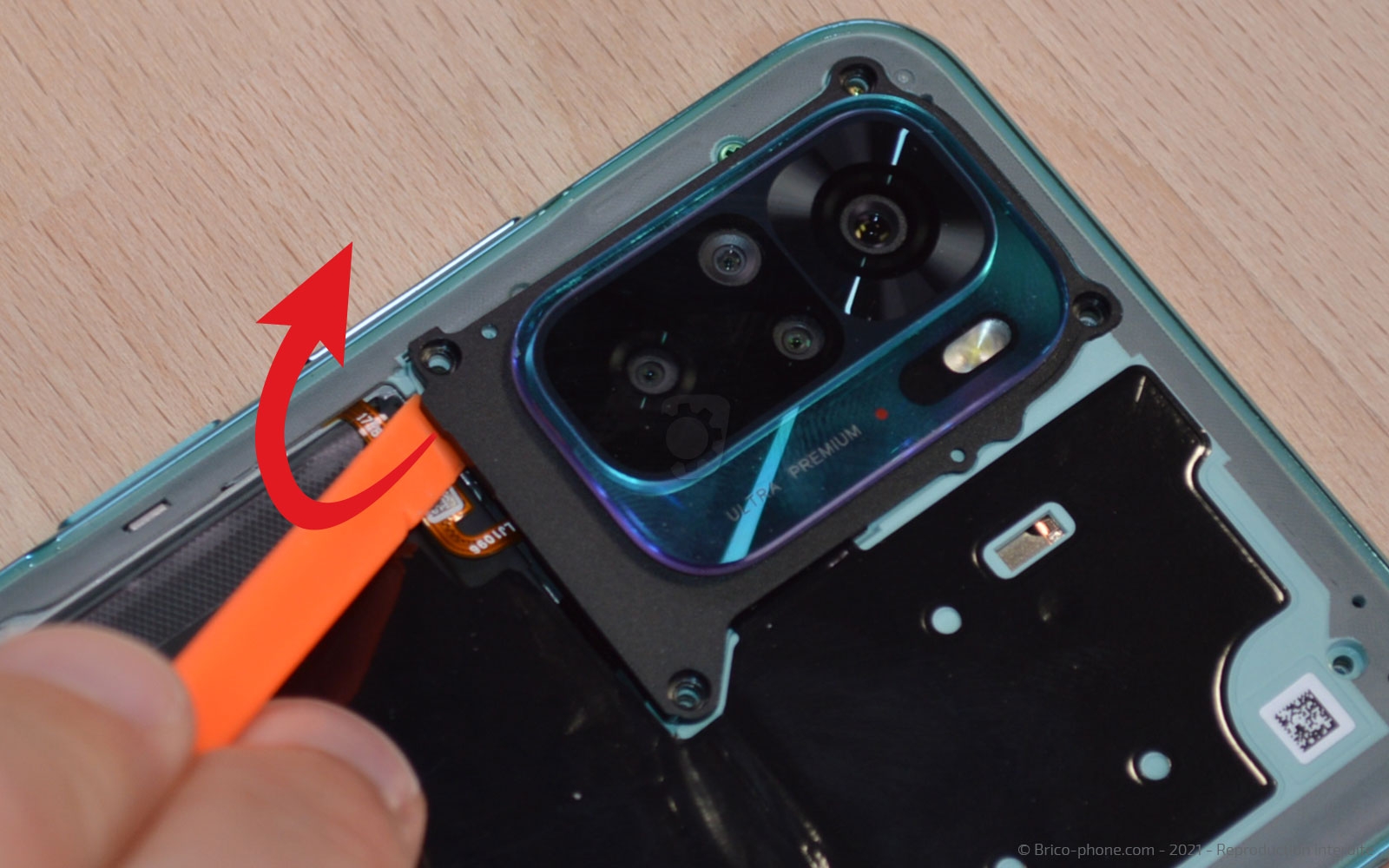

Attention, deux vis sont bloquées par le bloc de protection des lentilles c'est pourquoi il vous faut le sortir au préalable.

Débranchez la nappe des boutons Volume / Power.

Insérez le levier entre le châssis intermédiaire et le bloc pour le déclipser. Ensuite, faites la même chose de l'autre coté du châssis pour le détacher totalement du reste du téléphone.

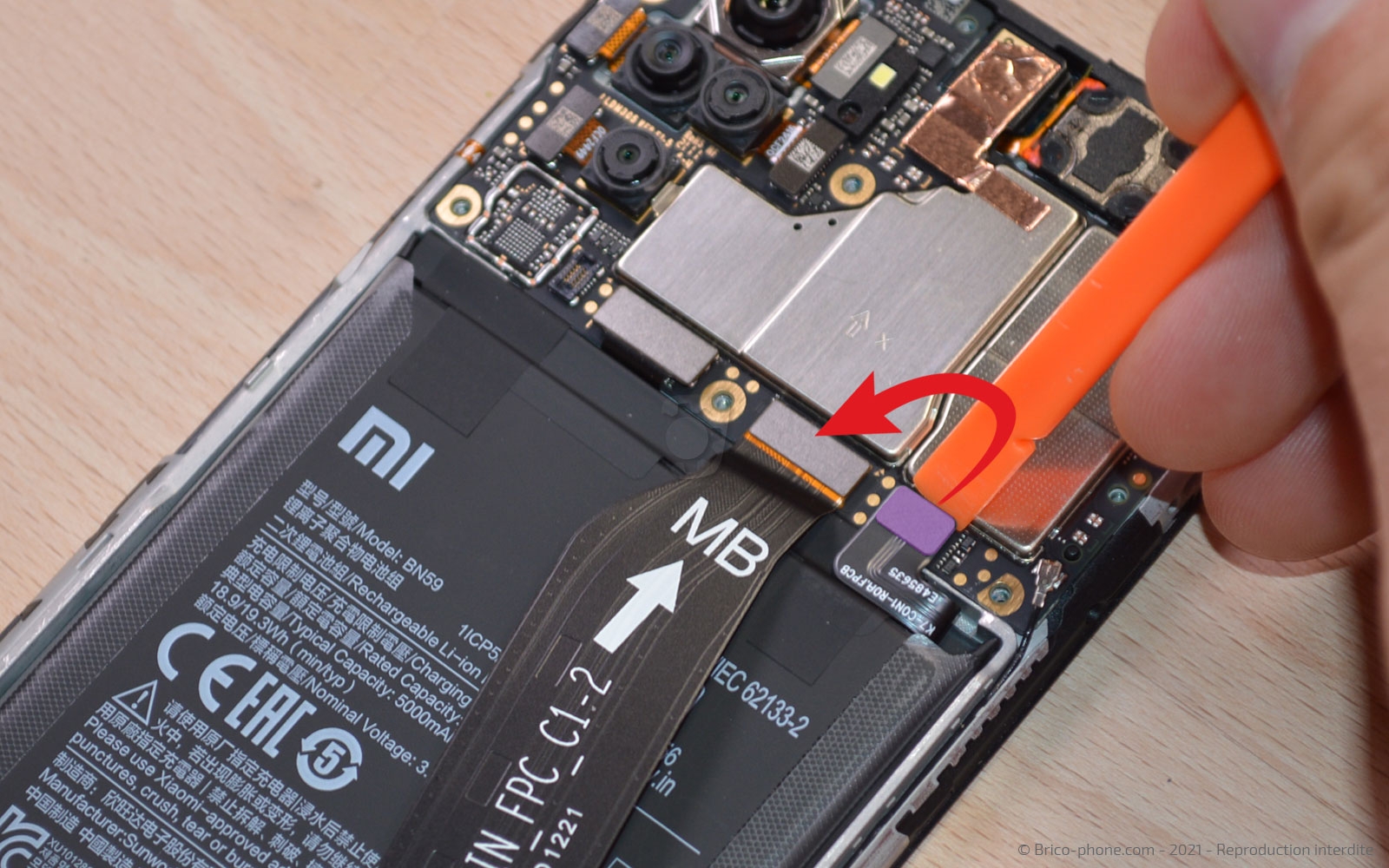

Déconnectez la batterie à l'aide du levier puis les nappes de la rallonge d'interconnexion.

La batterie est maintenue à l'aide de deux stickers.

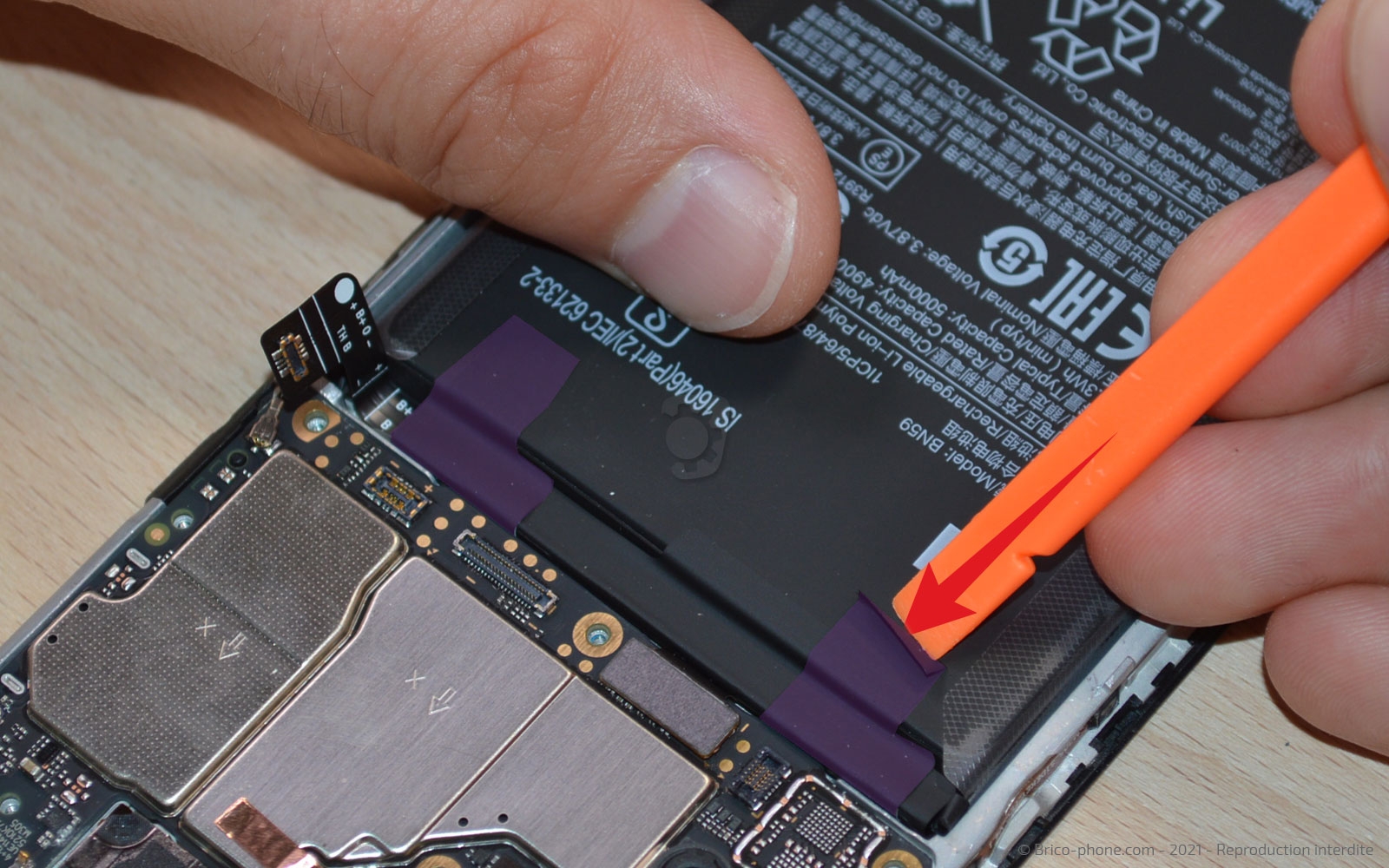

Décollez les languettes situées sur la partie supérieure de la batterie puis saisissez-en une avec la pincette afin de pouvoir la tirer et l'enrouler autour de l'outil.

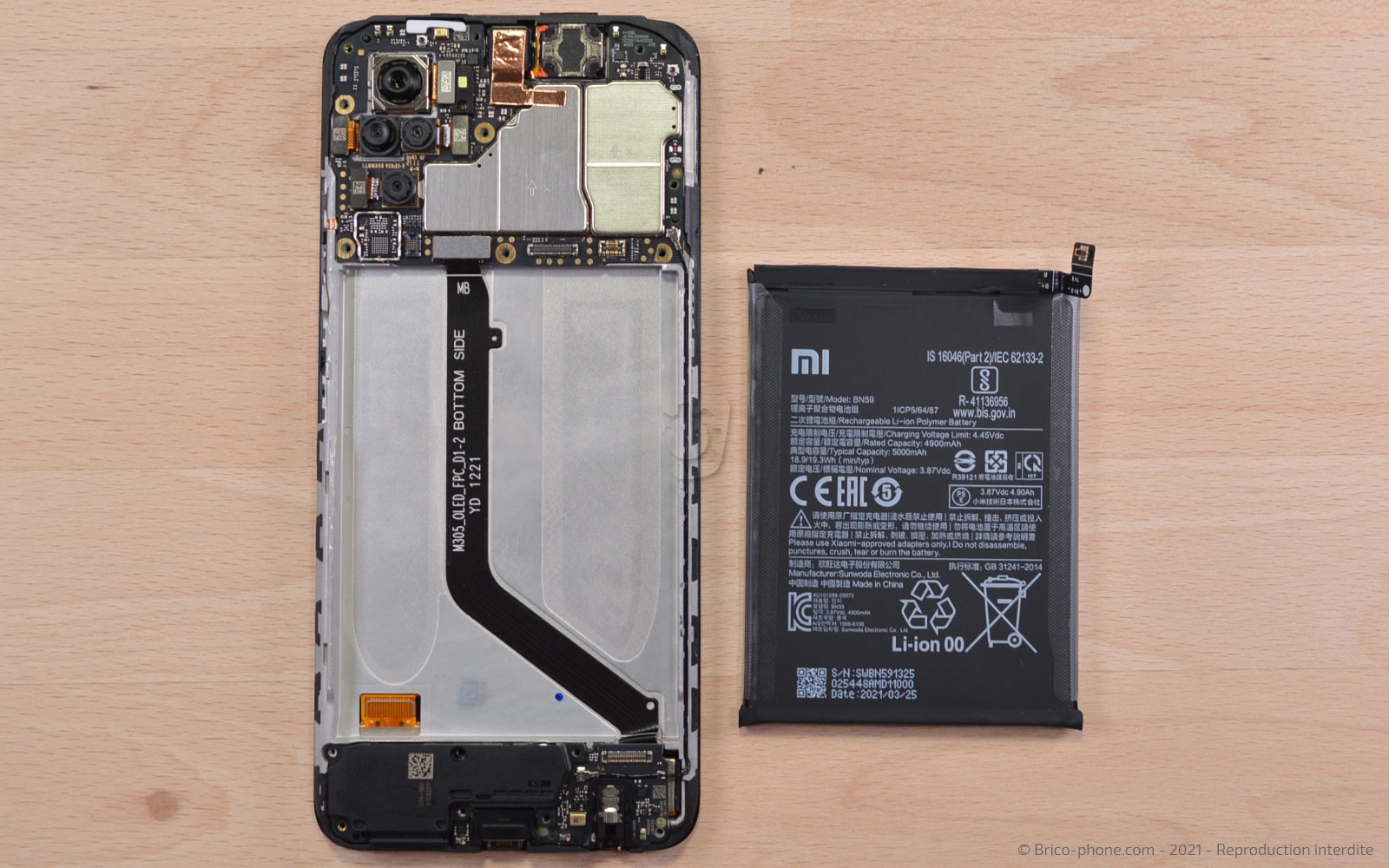

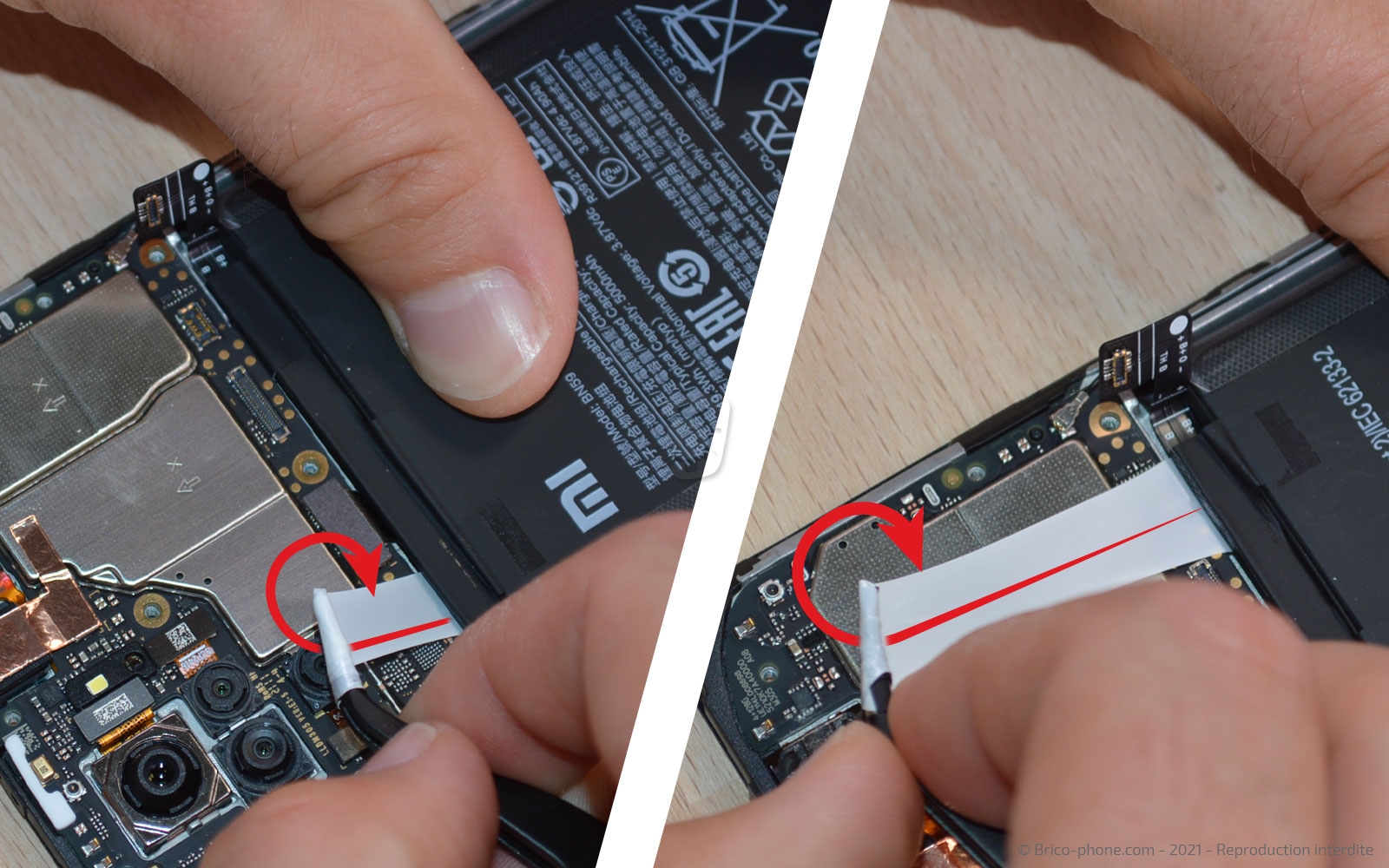

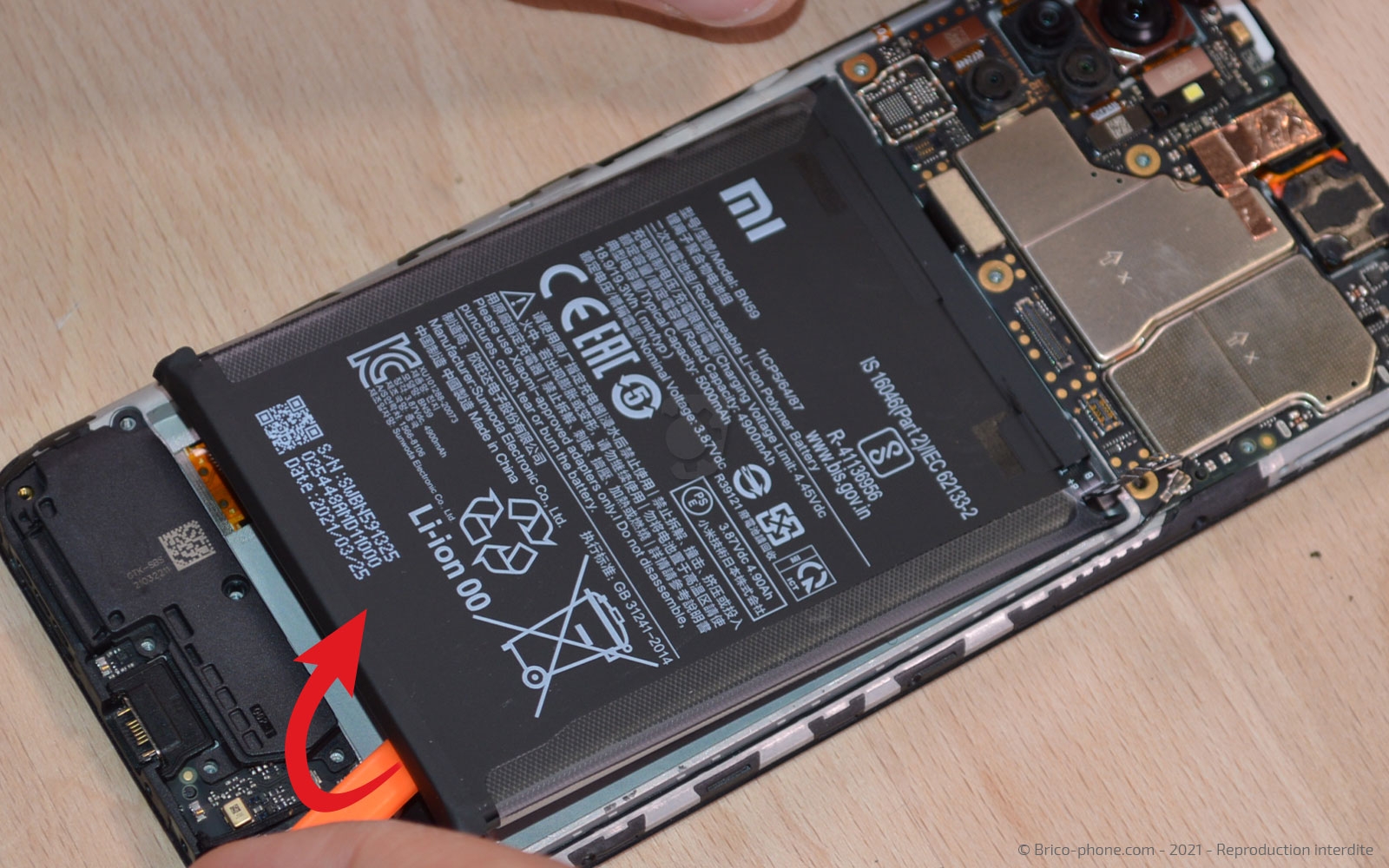

Réitérez l'opération pour la seconde languette. Il ne vous reste plus qu'à insérer le spudger sous la batterie pour la faire basculer hors de votre Xiaomi Redmi Note 10.

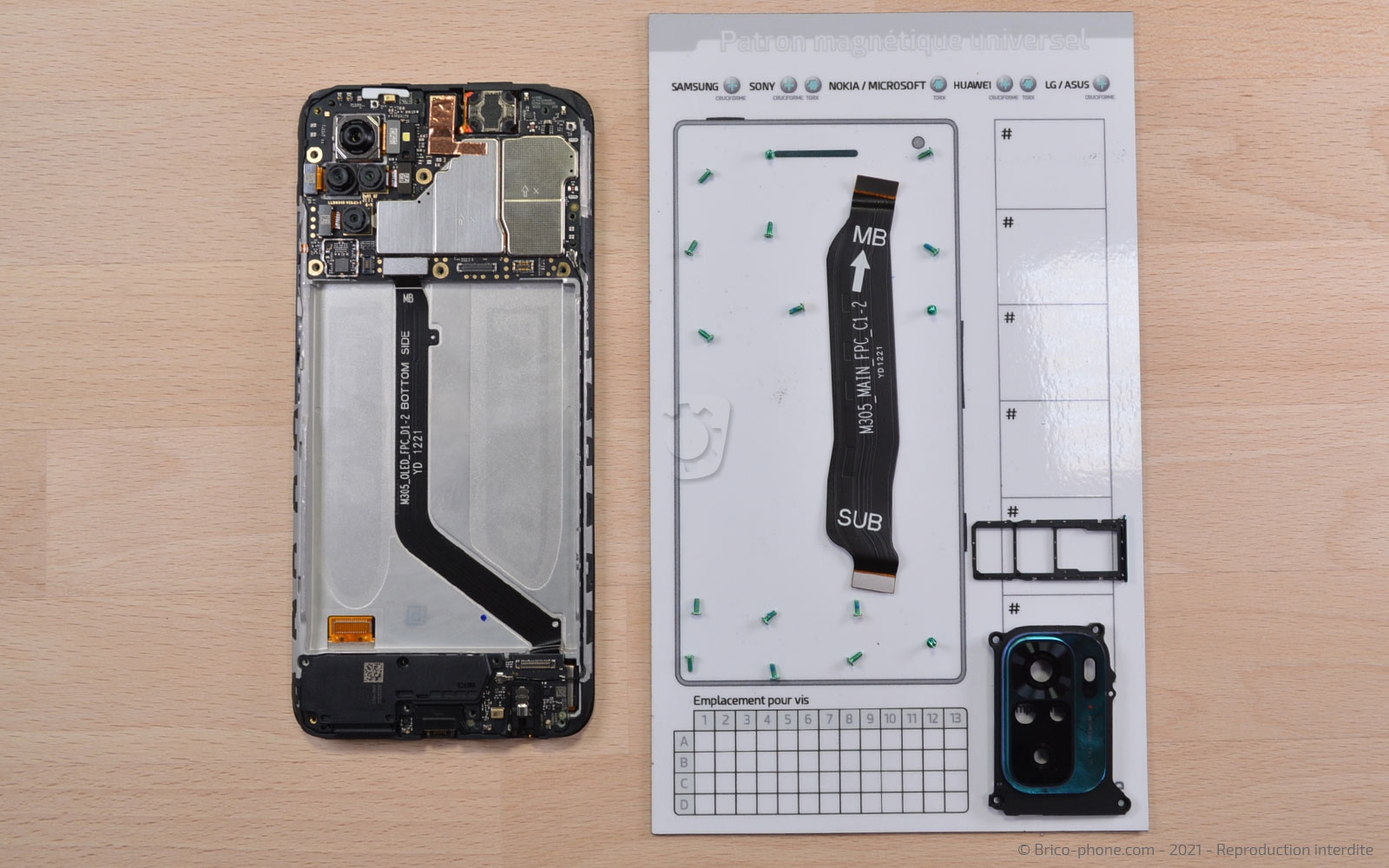

Pour vous aider durant toute la réparation, nous vous conseillons de disposer vis et composants sur le patron d'aide au montage fourni avec votre commande.

Attrapez le haut-parleur externe pour libérer le connecteur de charge.

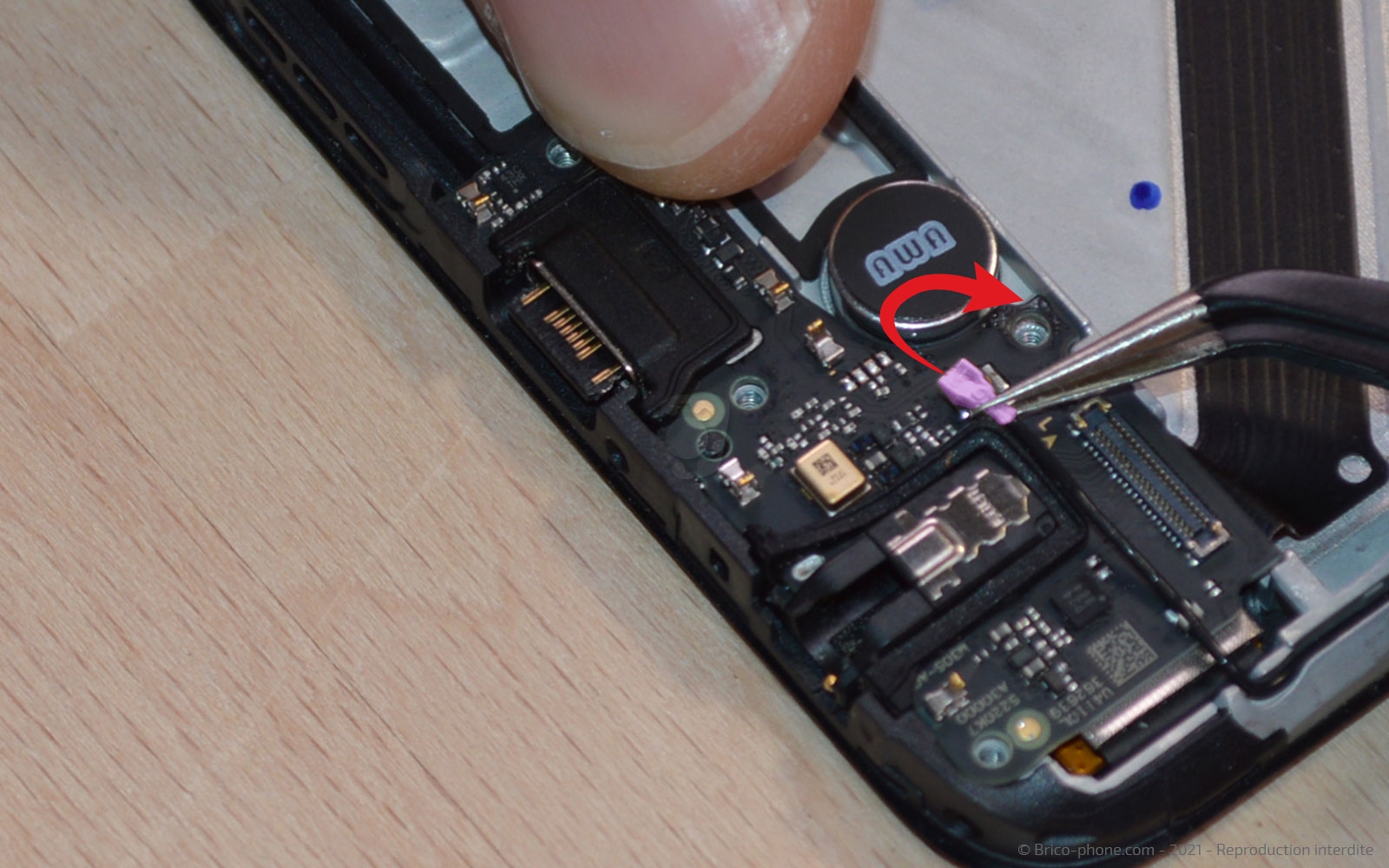

En vous aidant de la pincette métallique, détachez le câble coaxial.

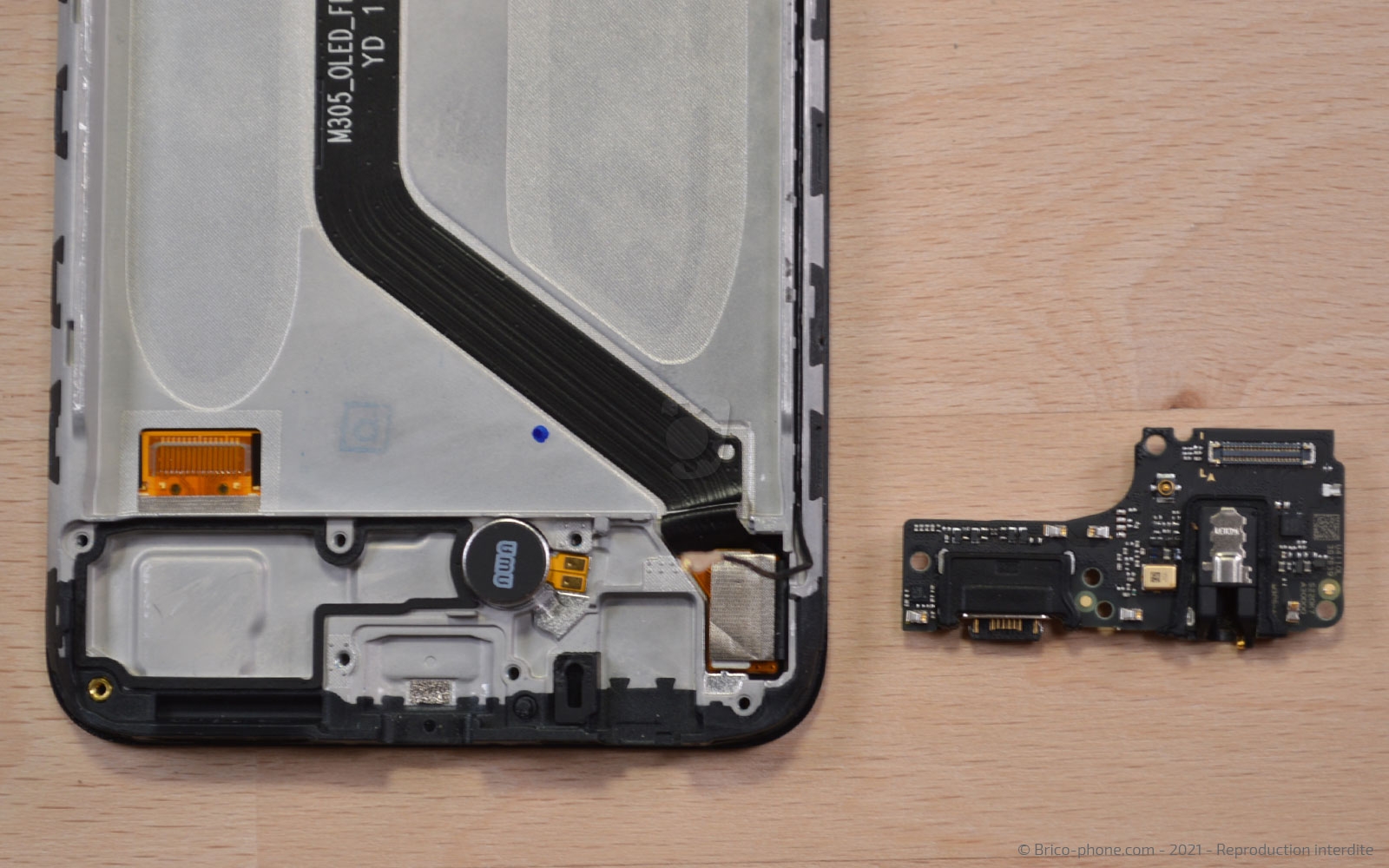

Ensuite, faite basculer le connecteur de charge hors du bloc.

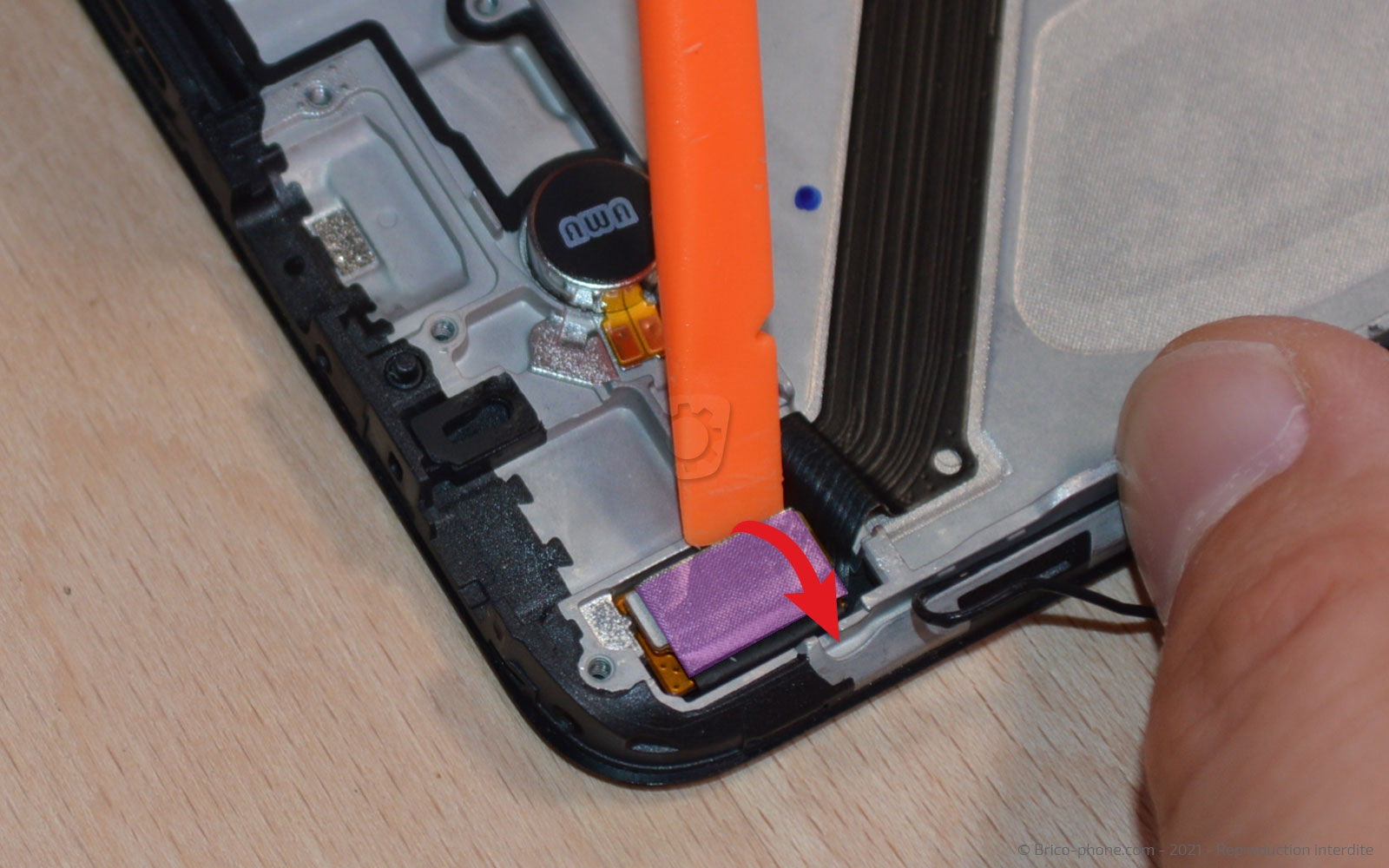

Déconnectez la nappe de l'écran puis munissez-vous du décapeur thermique ou d'un autre outil pour chauffer légèrement le vibreur.

Glissez la pincette sous le composant pour le détacher du châssis.

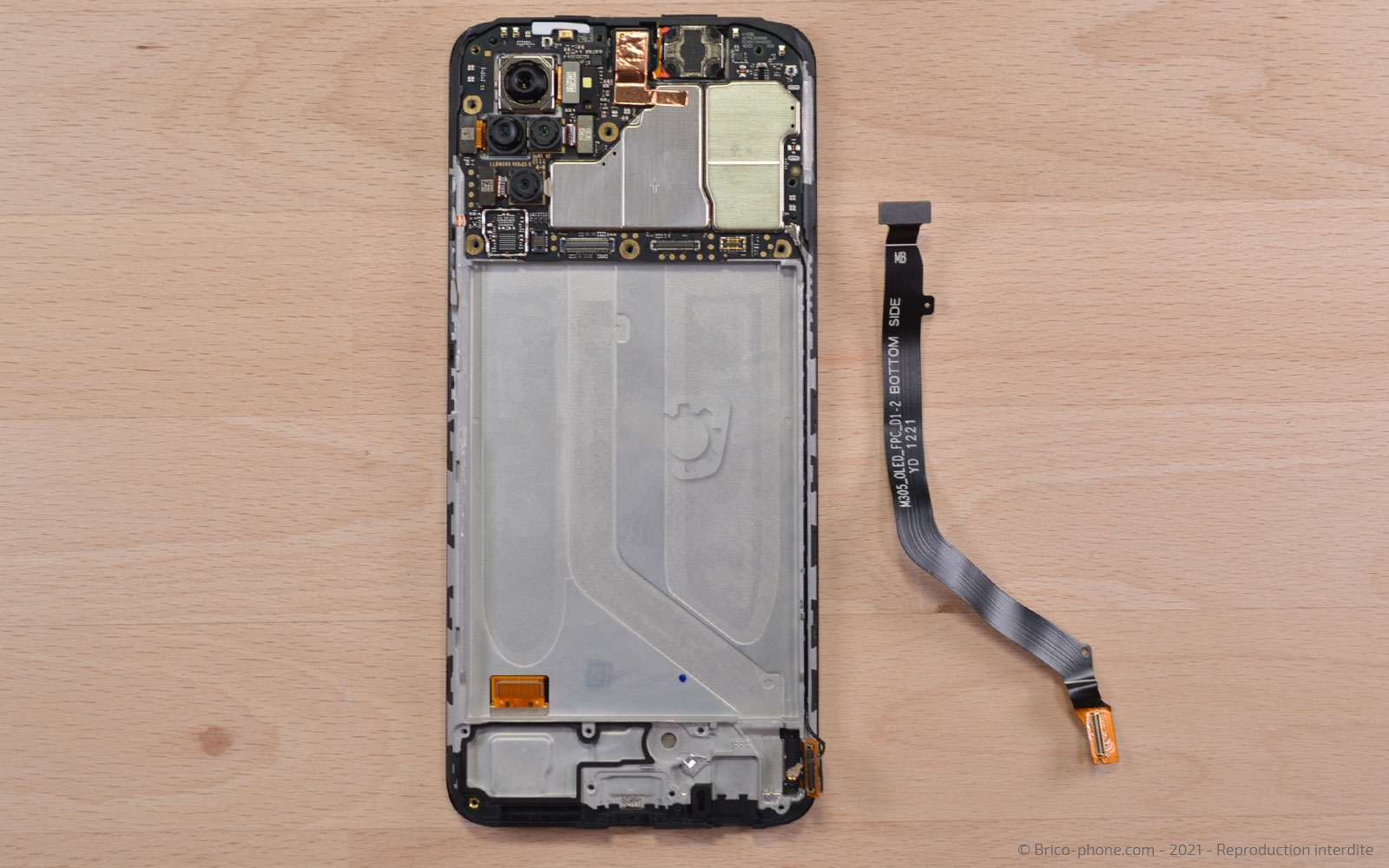

Déconnectez l'autre extrémité de la rallonge de l'écran afin de pouvoir la décoller du châssis.

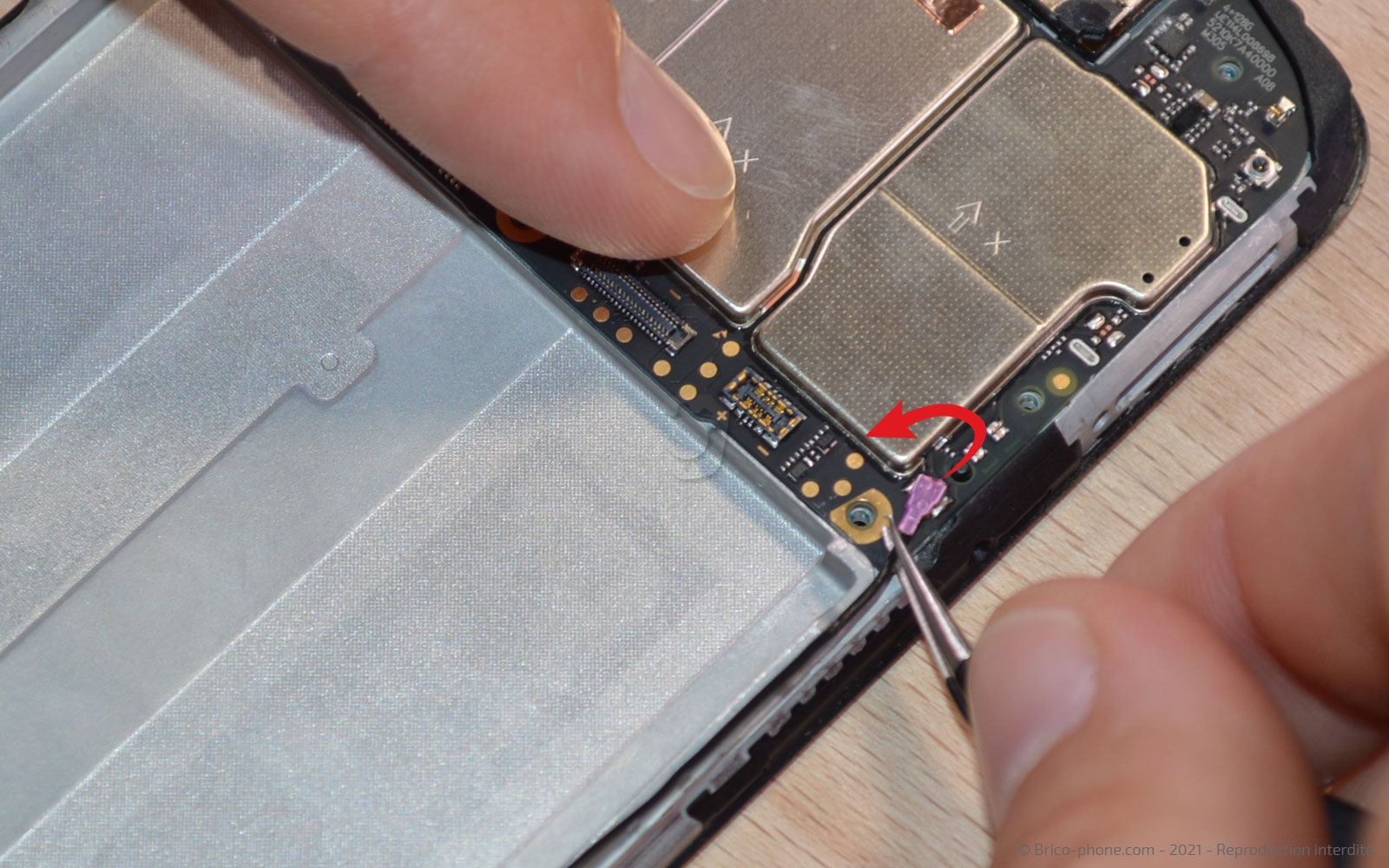

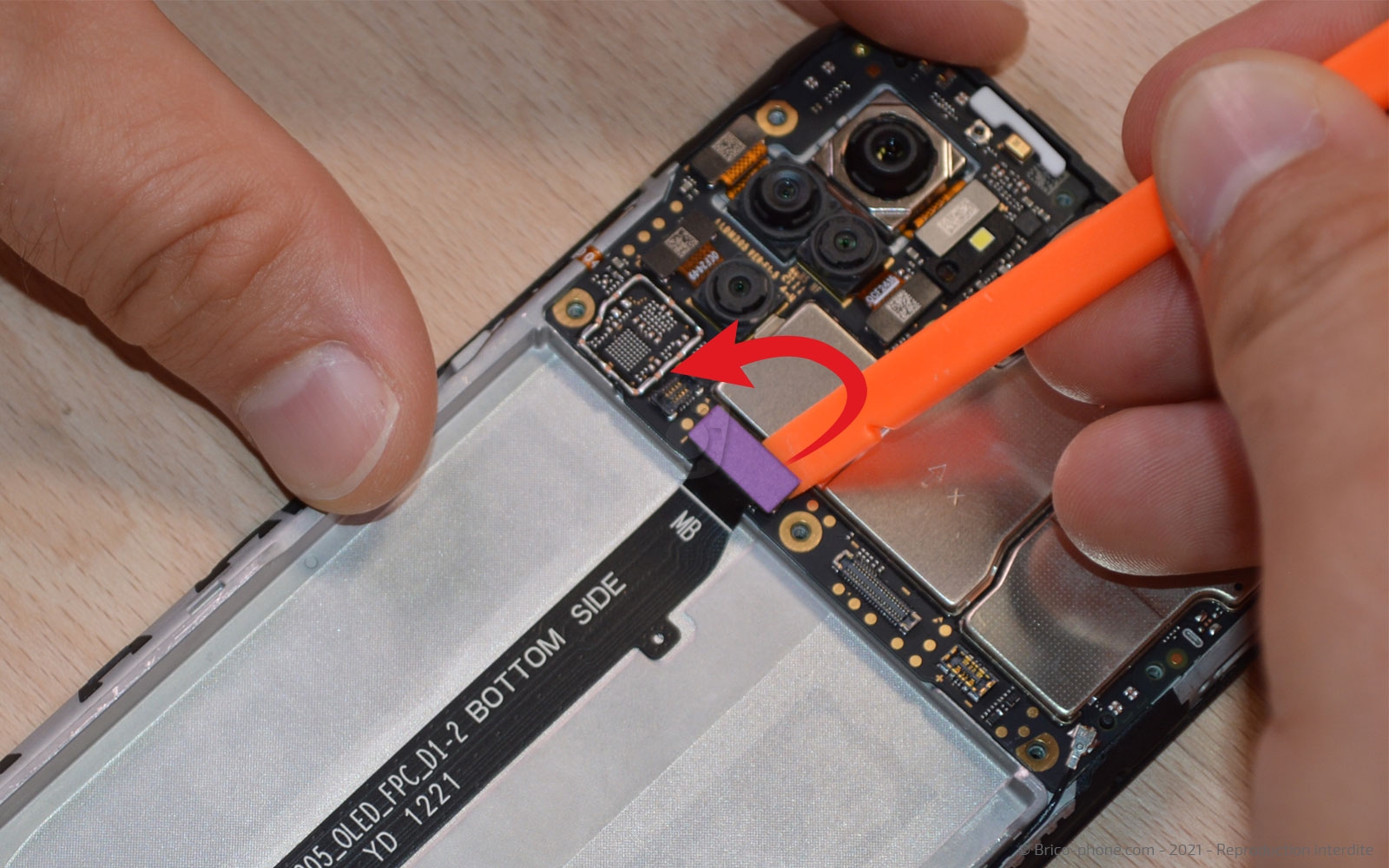

Saisissez la pincette pour décrocher le câble coaxial de la carte mère.

En vous aidant du levier en nylon, débranchez la nappe du capteur principal ainsi que celle de la caméra ultra grand-angle.

Insérez par la suite l'outil sous l'angle droit de la carte mère pour la sortir du châssis.

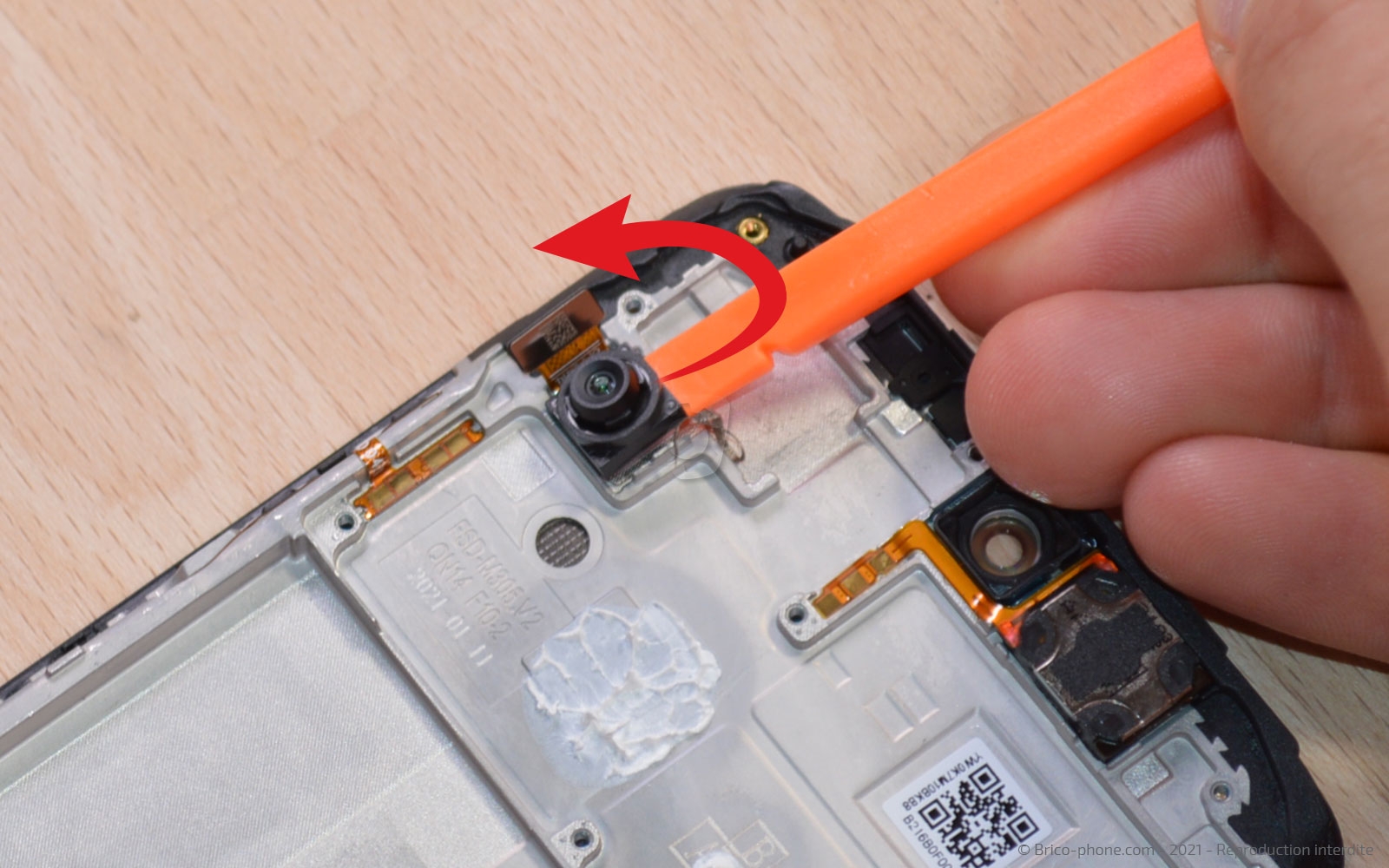

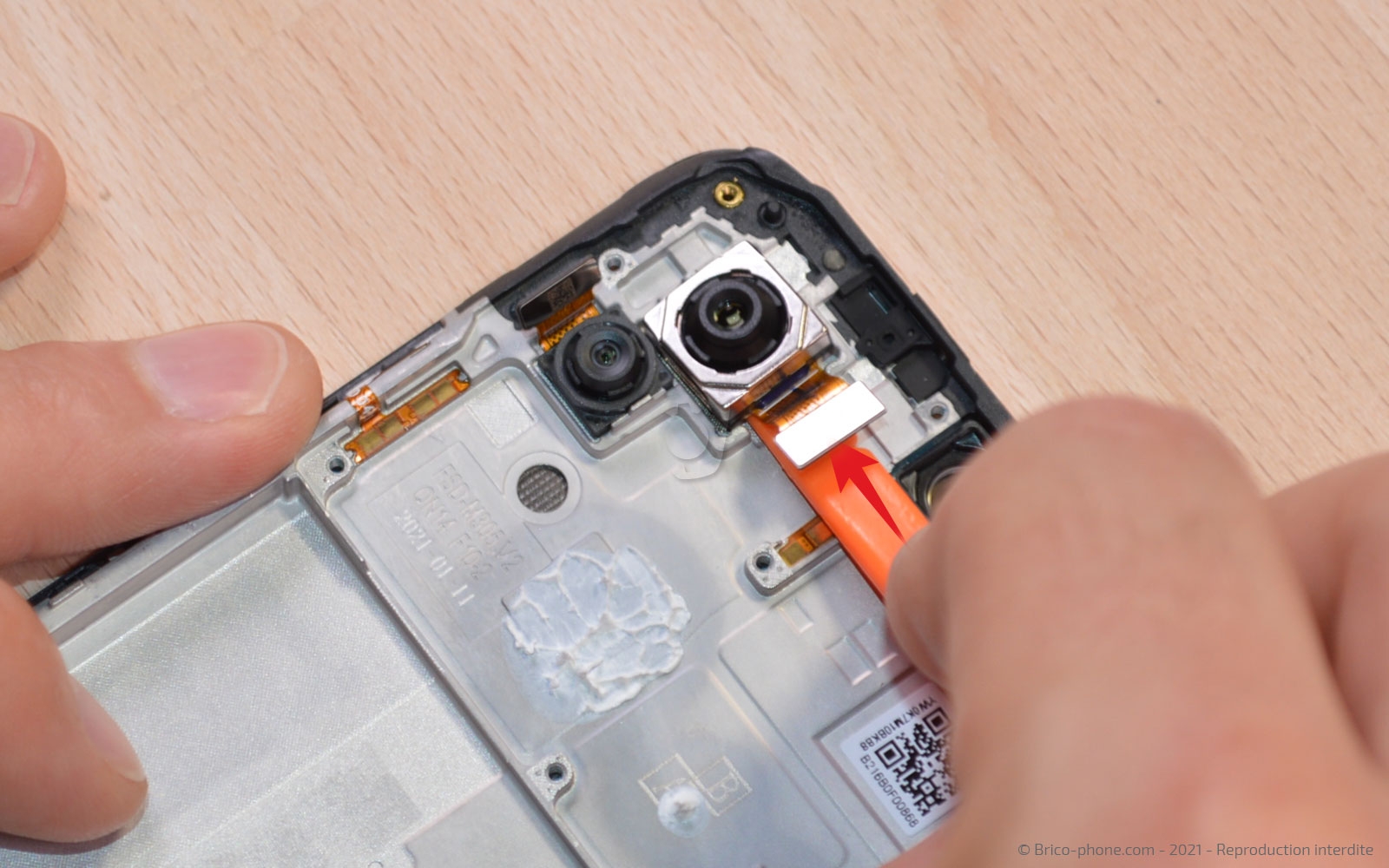

Gardez l'ustensile pour déloger les deux capteurs restés sur le châssis.

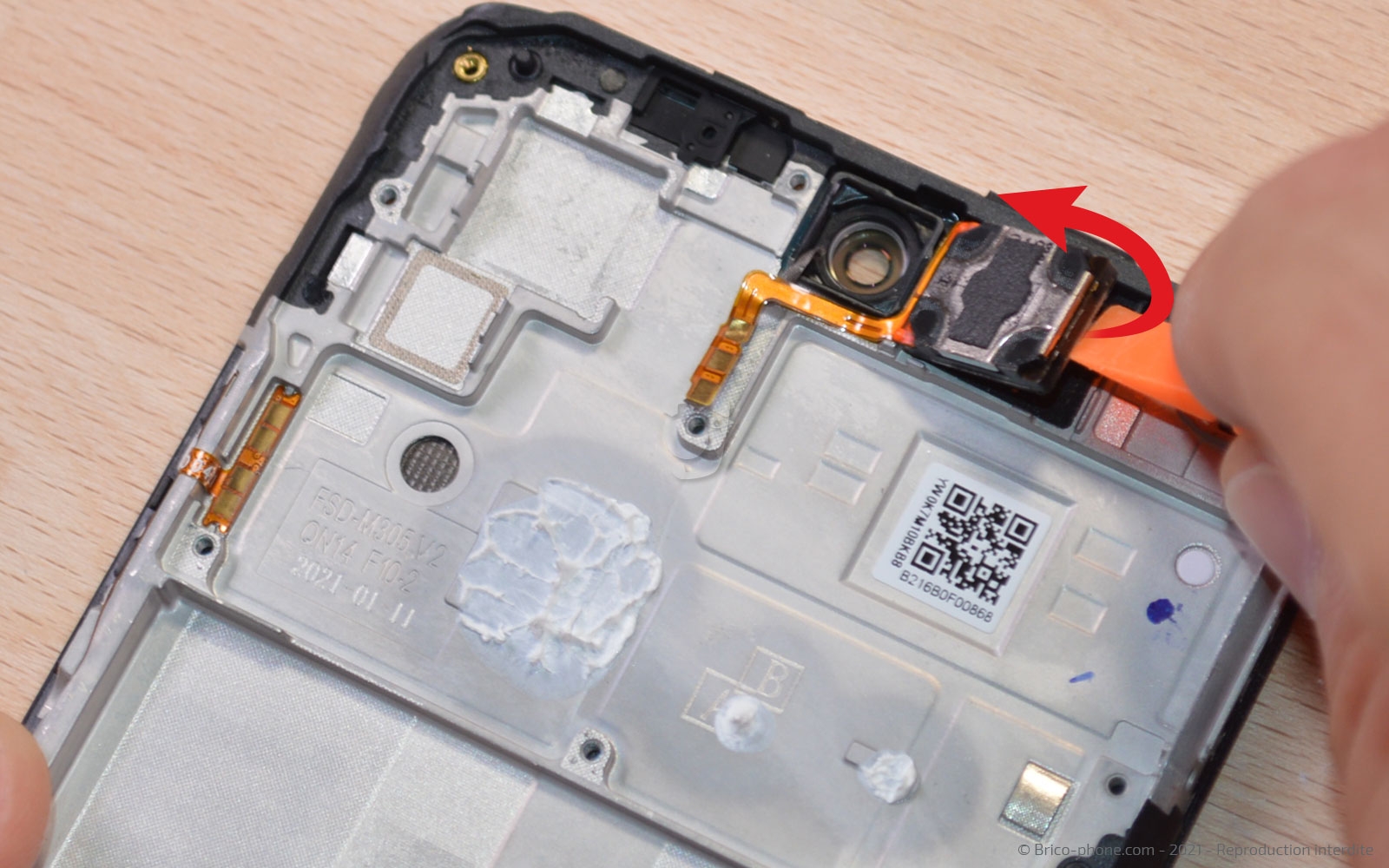

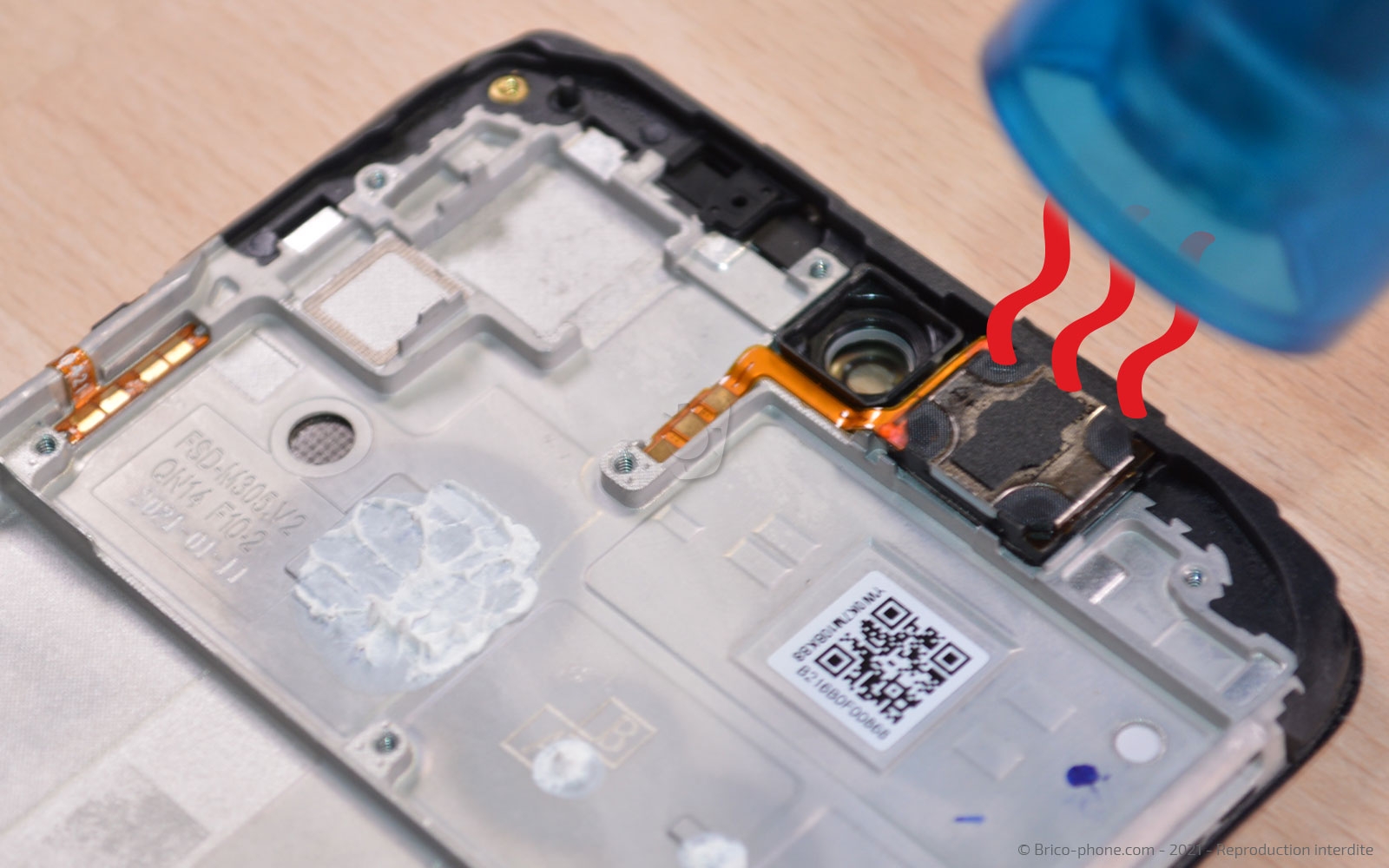

Ensuite, chauffez le haut-parleur interne avant de le décoller en glissant la spatule sous le composant.

Découpez les stickers en deux ainsi qu'à la bonne dimension.

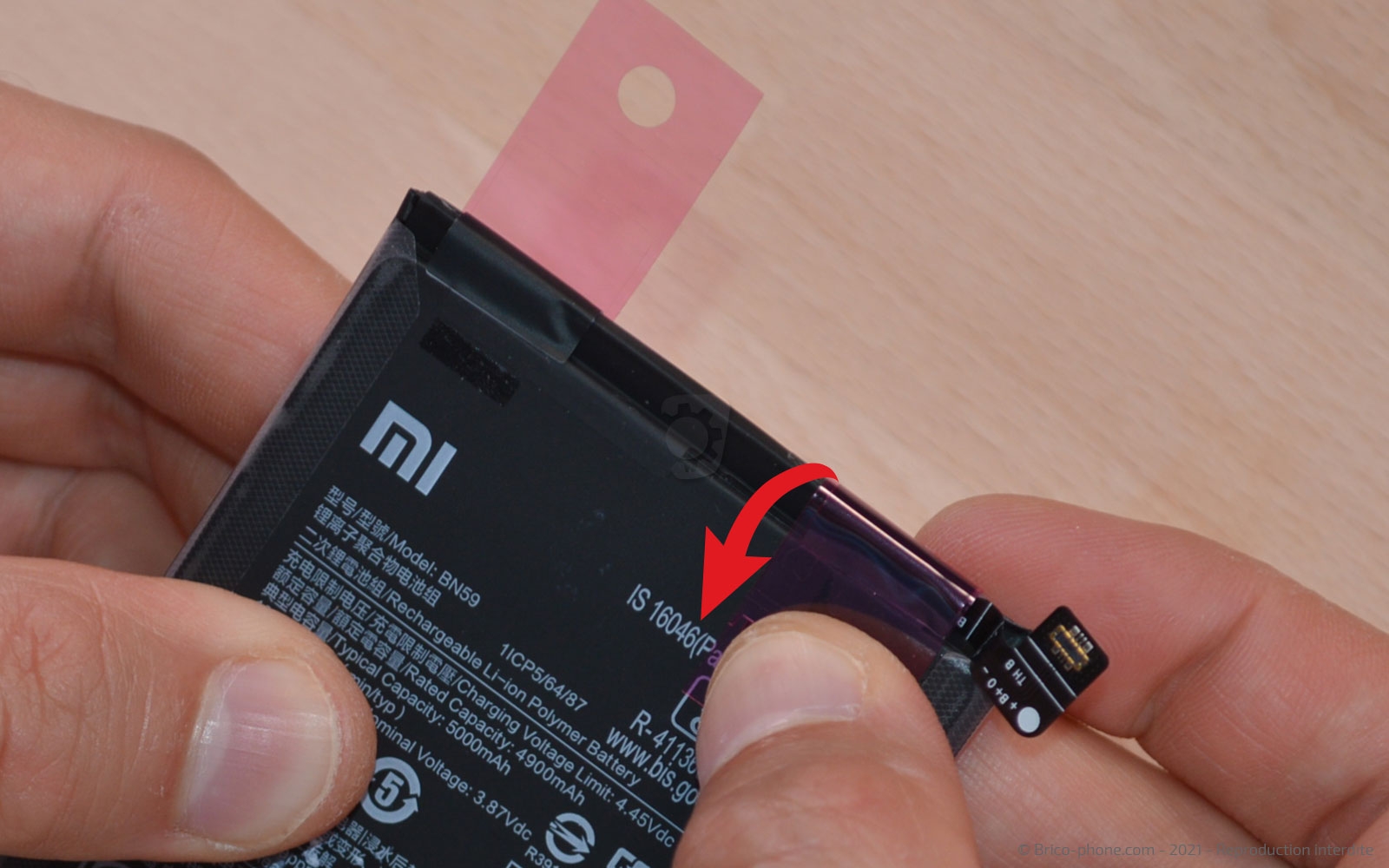

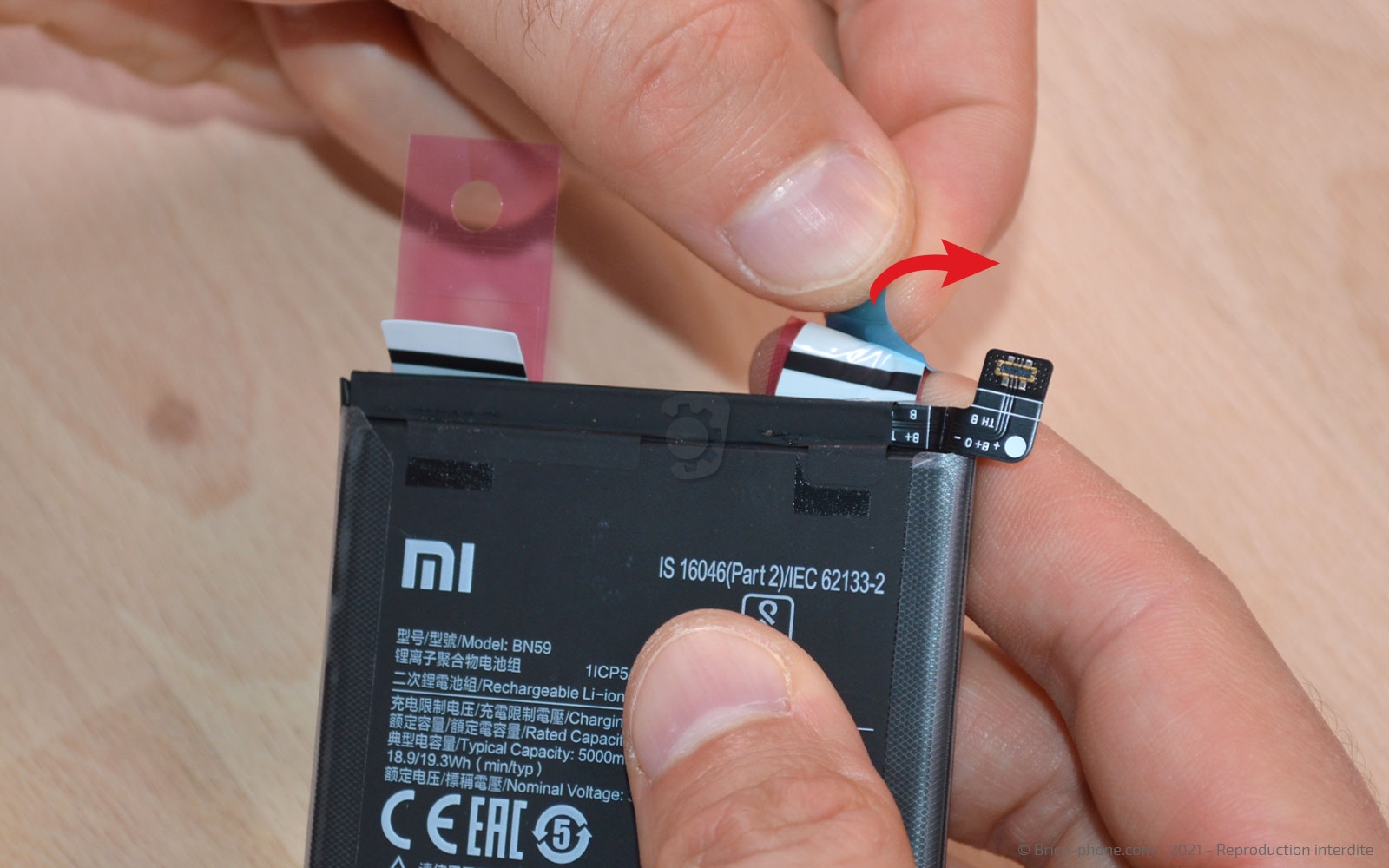

Ensuite, ôtez la protection bleue avant d'apposer les bandes adhésives sur le dos de la batterie en pensant à laisser dépasser les parties noires.

Retirez les secondes protections bleues afin de pouvoir repliez les languettes sur la batterie.

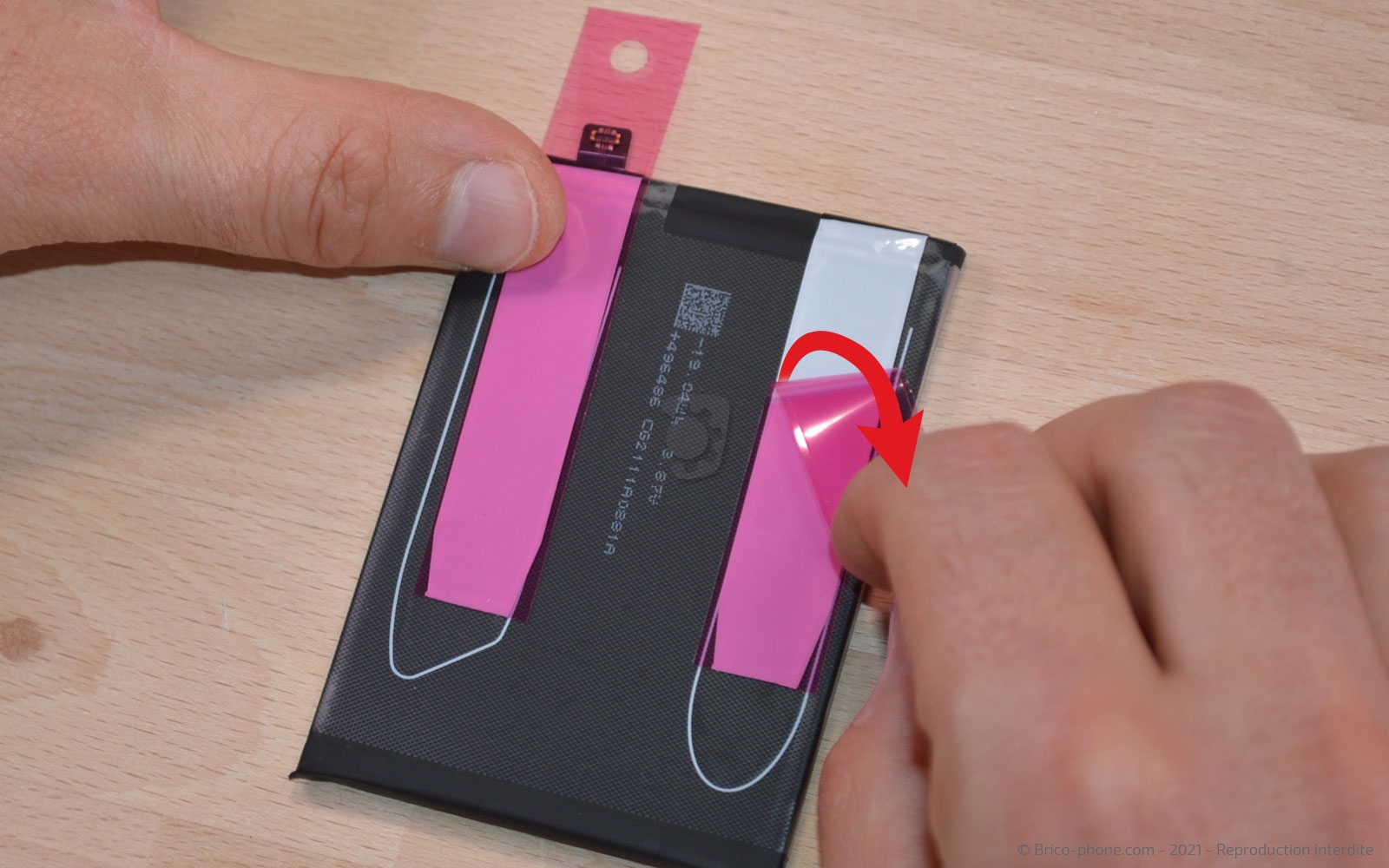

Il ne reste plus qu'à enlever les protections roses et à installer la batterie dans le nouveau bloc écran.

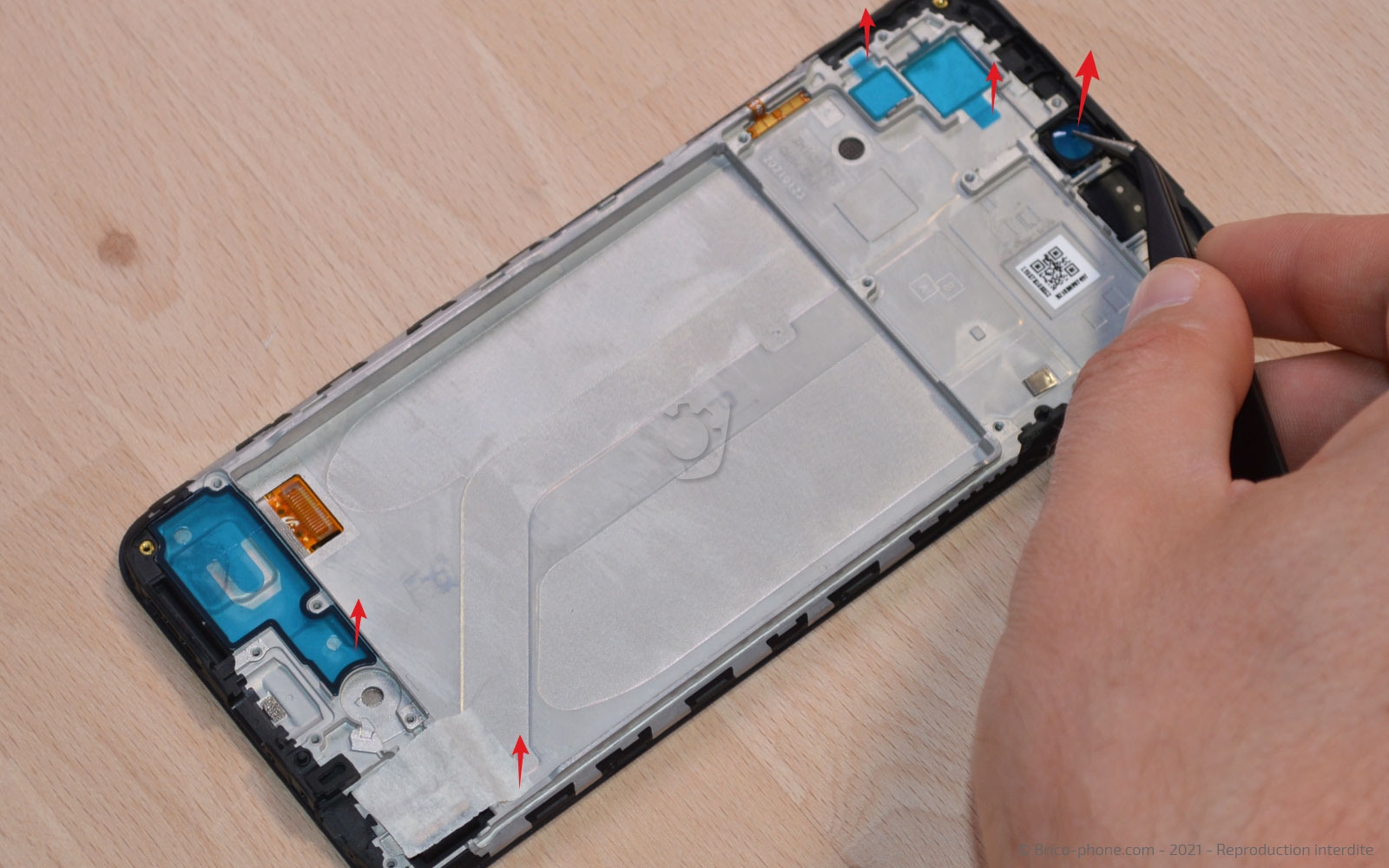

Retirez toutes les protections du bloc écran puis si vous disposez de pâte thermique, n'hésitez pas à en appliquer une noisette sur le haut du composant (photo 3).

Remontez les composants en suivant le tutoriel dans le sens contraire.

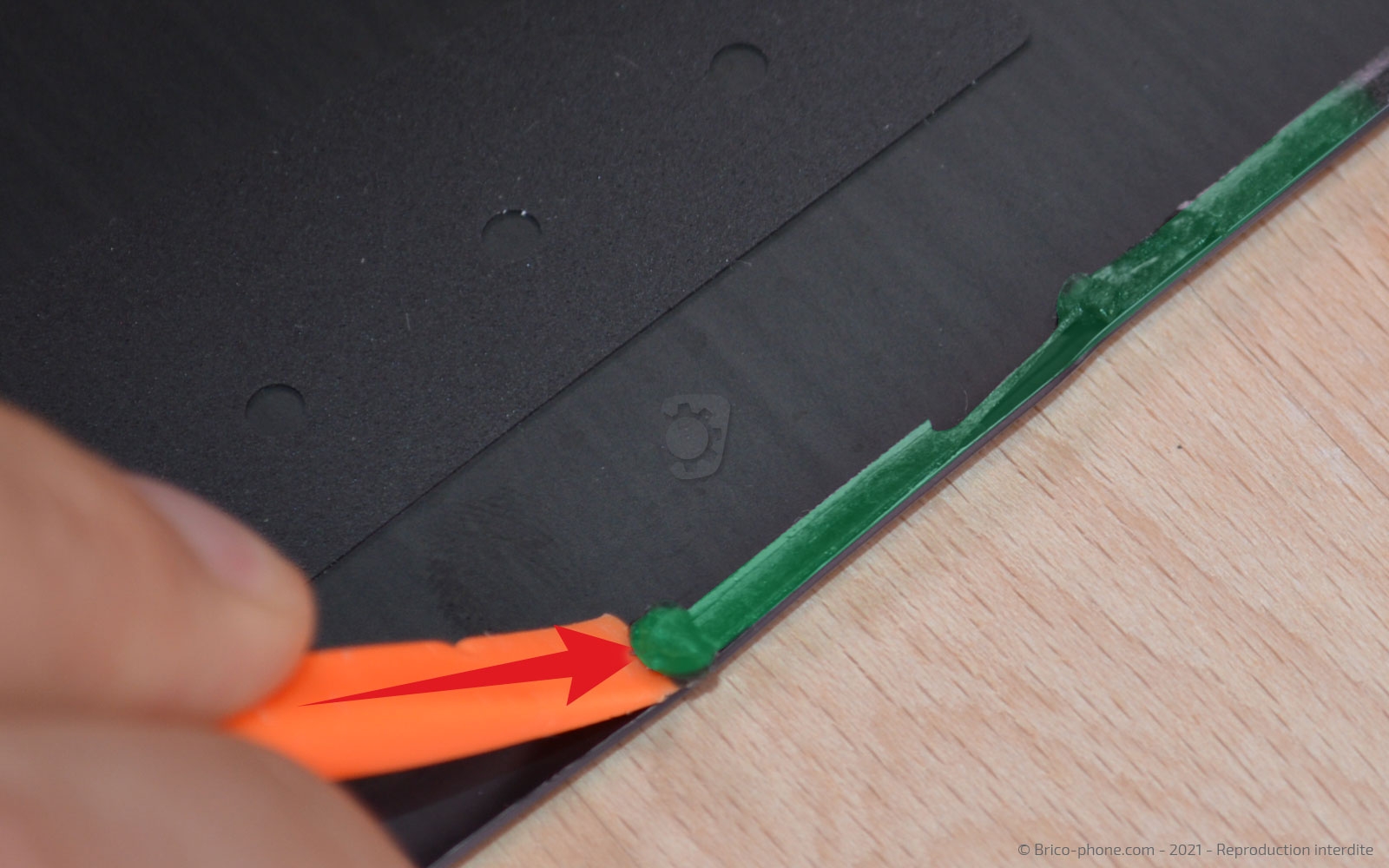

Avant de refermer votre Xiaomi Redmi Note 10, assurez-vous d'avoir nettoyer la vitre arrière de tous les résidus de stickers. Ensuite, appliquez un filet de B-7000 sur tout le contour du châssis avant de repositionner la vitre arrière.

Laissez sécher environ 45 minutes en laissant votre téléphone sous presse à l'aide de pinces ou de livres.
