Changement du connecteur de charge sur iPhone 5S

Temps estimé : 30 min
Difficulté : 3/5
iPhone 5S | Temps estimé : 30 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer la nappe du connecteur de charge USB Dock sur votre iPhone 5S. Cette nappe est également dotée de la prise audio Jack, du micro et de l'antenne GSM.

Diagnostic

› Votre iPhone 5S ne prend plus la charge
› Votre interlocuteur vous entend mal ou pas du tout lors des appels
› Vous rencontrez des problèmes de réception réseau
› Votre prise audio Jack fonctionne mal ou plus du tout

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Noir, jack et micro iPhone 5S
12,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5S et SE
4,90 €
Ajouter au panier

Avant de commencer
Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1453, A1457, A1533 et A1530 correspondent bien à un iPhone 5S. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification https://www.brico-phone.com/identification-modele.htm pour connaître le modèle que vous possédez.
Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !

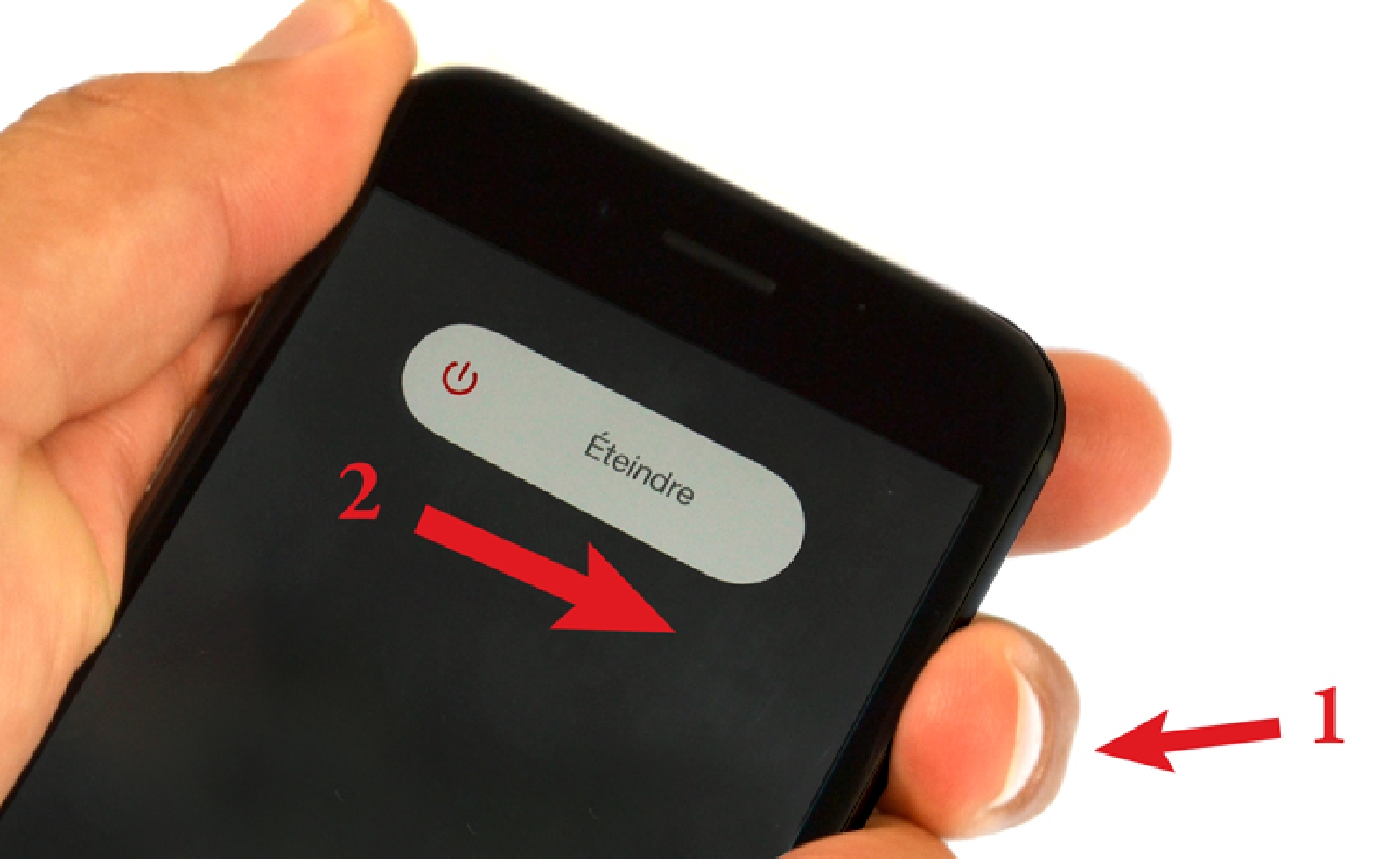

Etape 1 : Eteindre l'iPhone
Eteignez votre iPhone en restant appuyé quelques secondes sur le bouton power (situé sur le haut du côté droit) jusqu'à ce qu'apparaisse la fonction d'extinction en haut de l'écran. Slidez de gauche à droite et laissez l'iPhone s'éteindre.

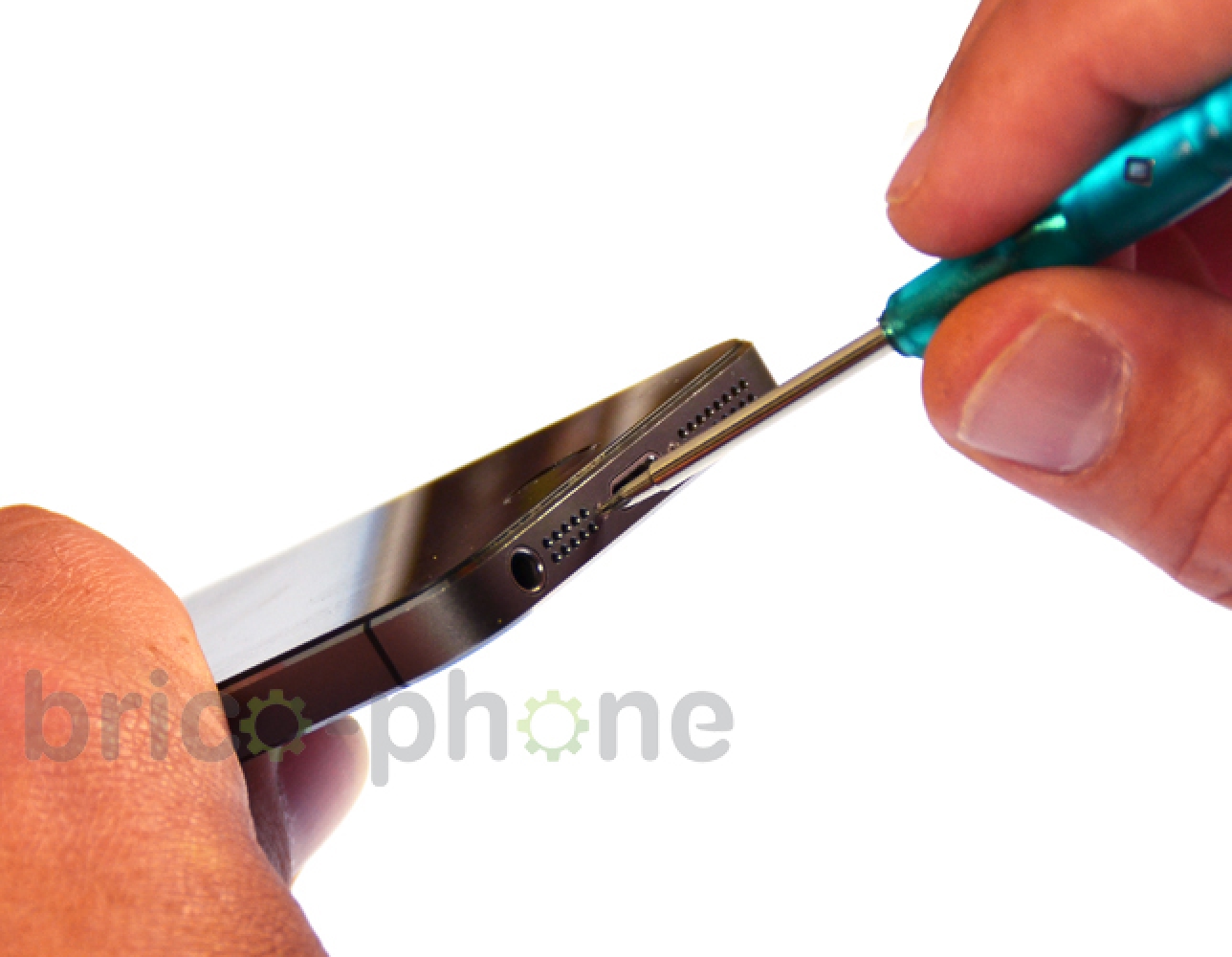

Etape 2 : Retirer les vis A1 et A2
A l'aide du tournevis Pentalobe (en étoile), dévissez les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €

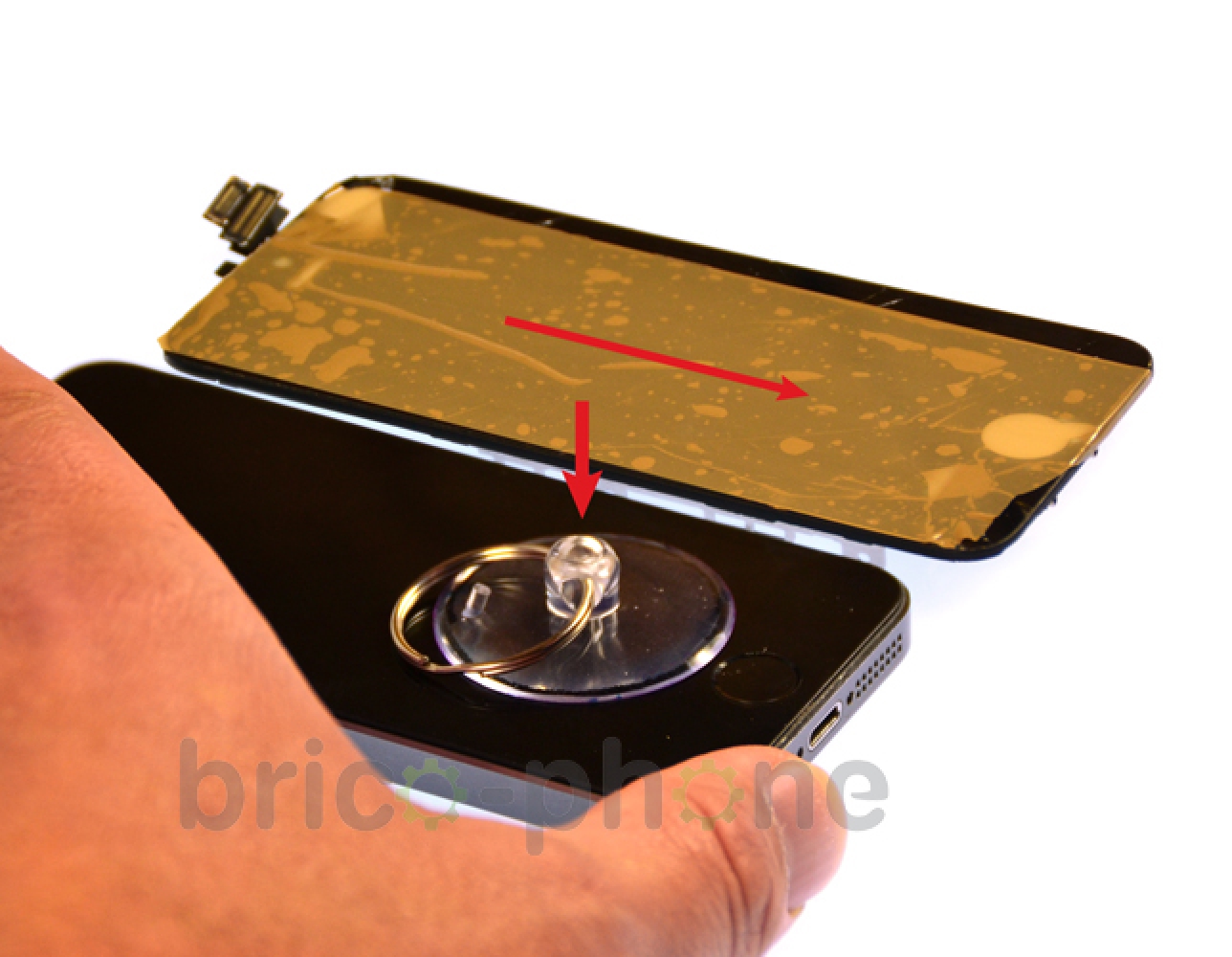

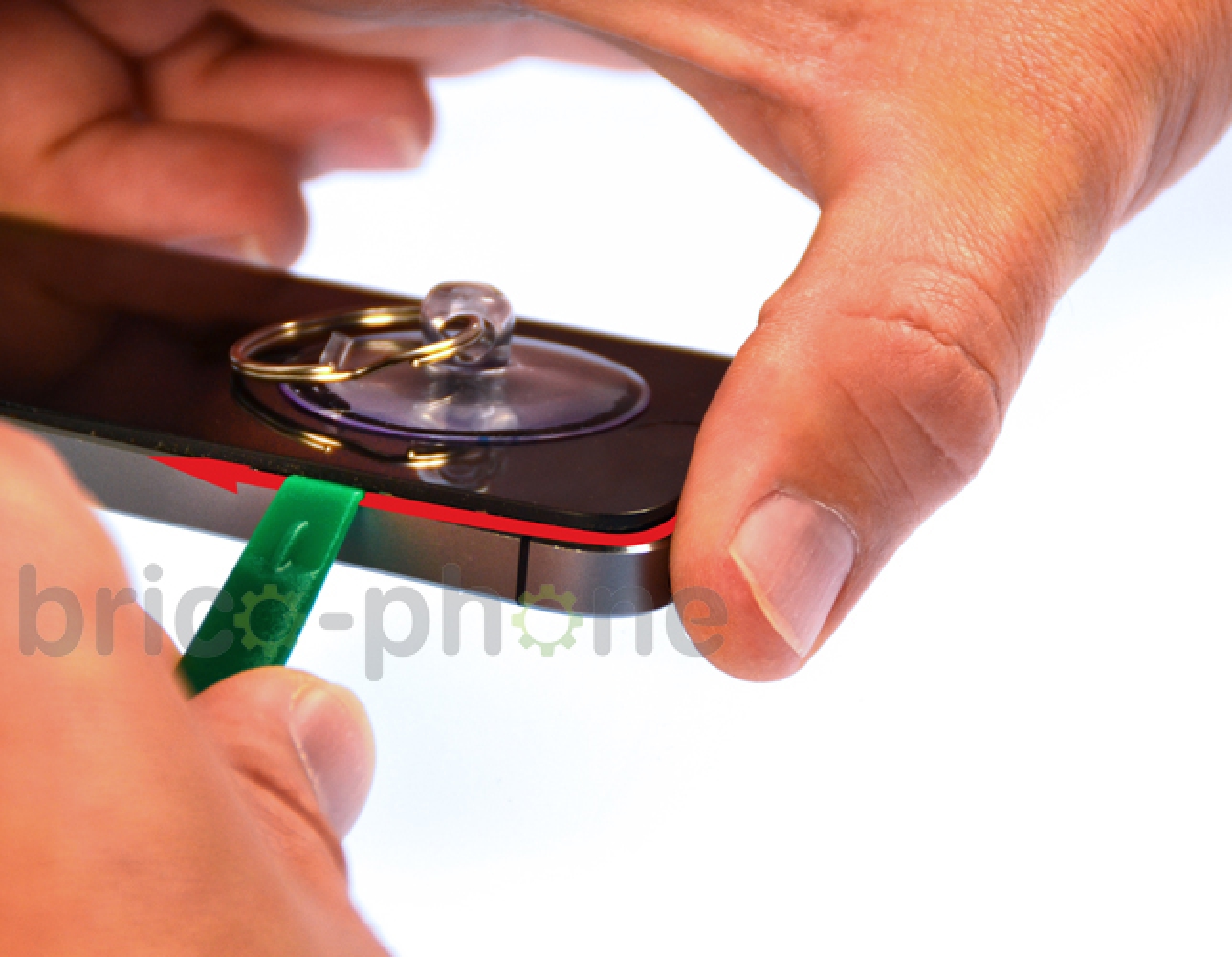

Etape 3 : Déclipser l'écran

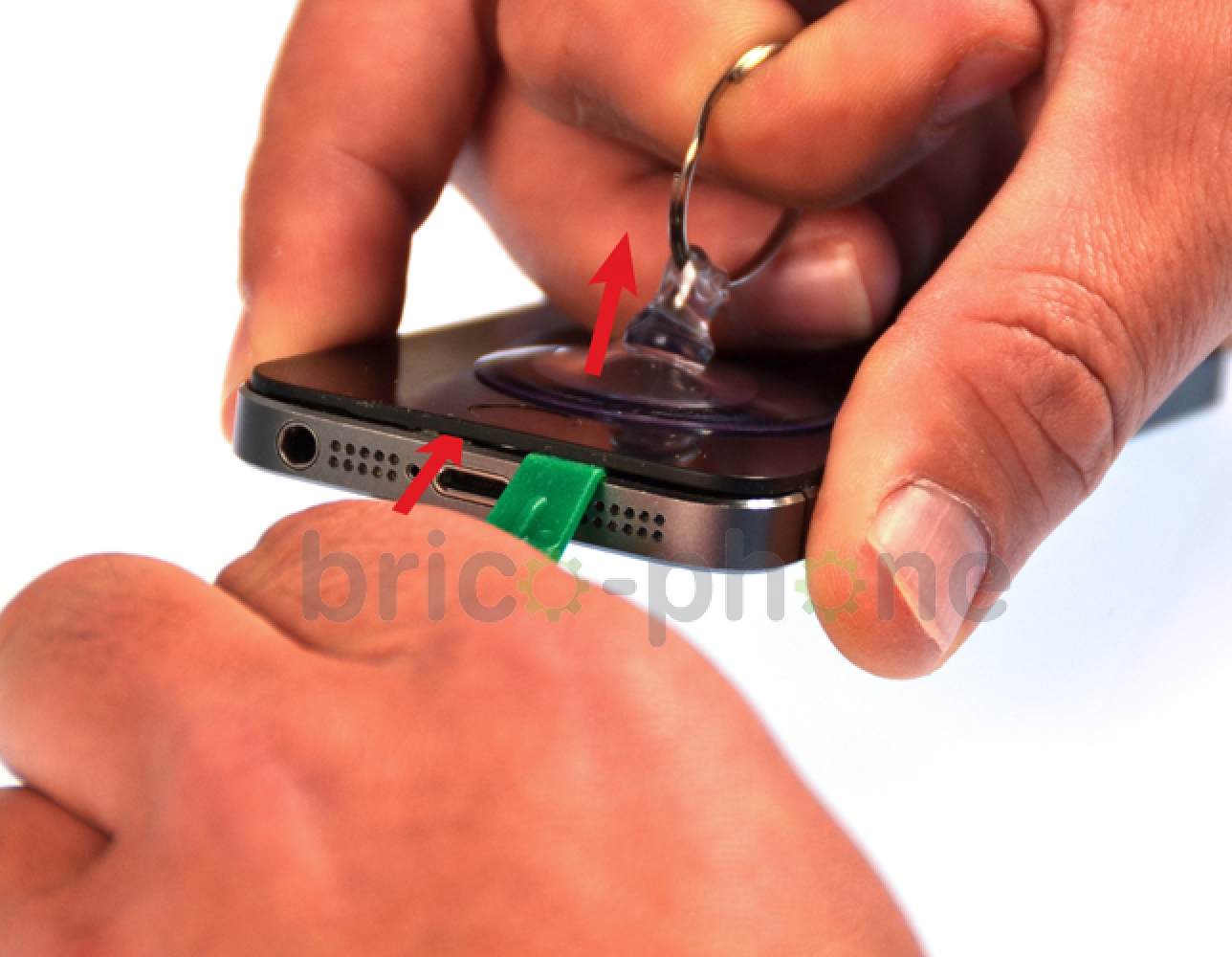

Placez la ventouse sur la partie inférieure de la vitre de votre iPhone, juste au dessus du bouton Home. Si votre vitre est brisée, déposez entre la vitre et la ventouse un morceau de scotch sinon la ventouse n'aura aucun effet.
Tirez légèrement sur la ventouse jusqu'à pouvoir insérer le bout du levier en plastique.
Faites ensuite coulisser le levier tout autour de la vitre afin de pouvoir entièrement la déboîter, en veillant à ne pas abîmer le châssis au niveau des pattes de fixation métalliques.
Outils du kit utilisés
Outils du kit utilisés

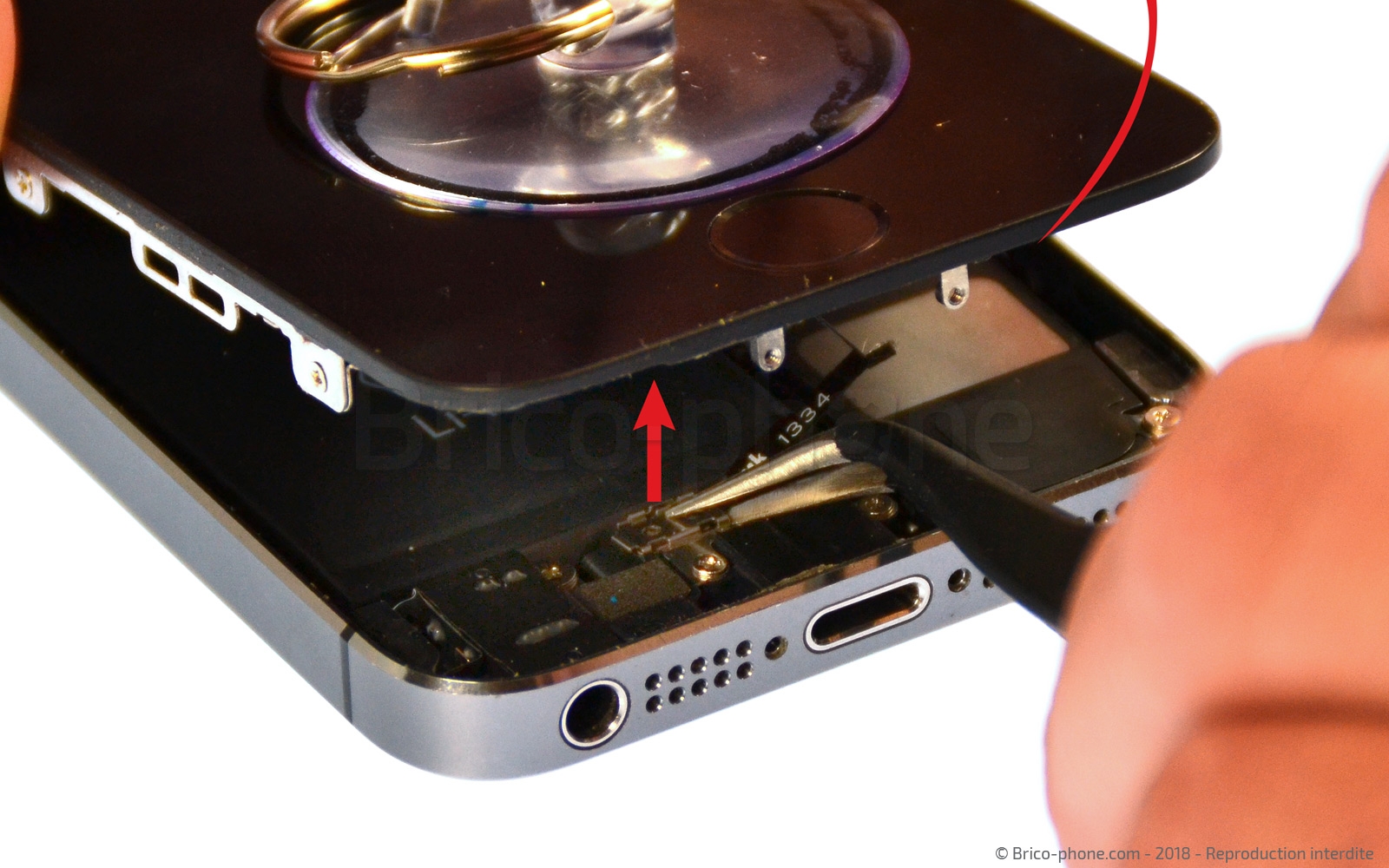

Etape 4 : Déconnecter la nappe du bouton Home

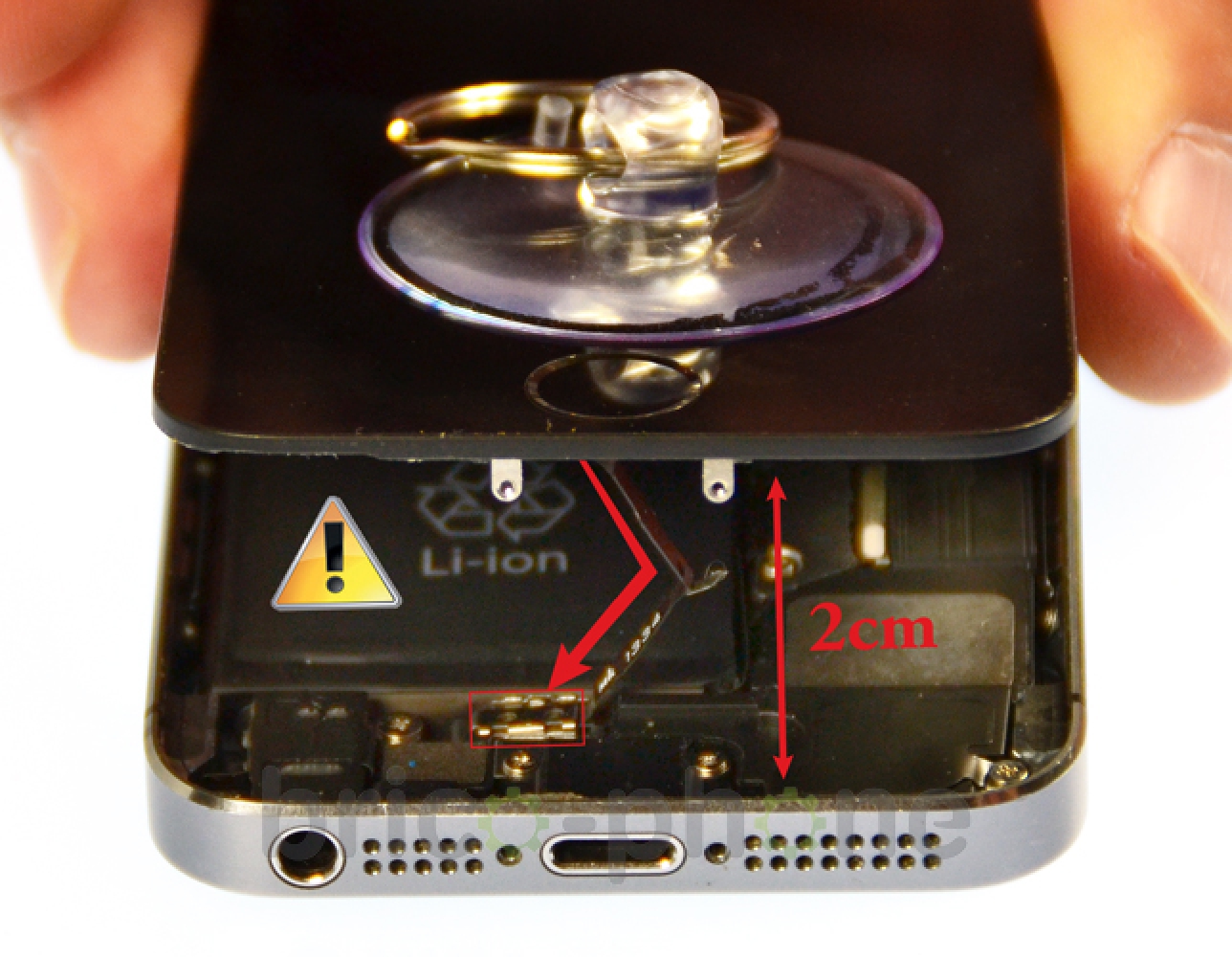

Faites très attention à ne lever la vitre que sur sa partie inférieure (à partir du bouton Home) et sur maximum 2cm pour ne pas arracher la nappe du bouton Home.
Une fois votre iPhone entrouvert, utiliser la pincette pour retirer le petit élément #1 puis déconnectez la nappe du bouton Home.

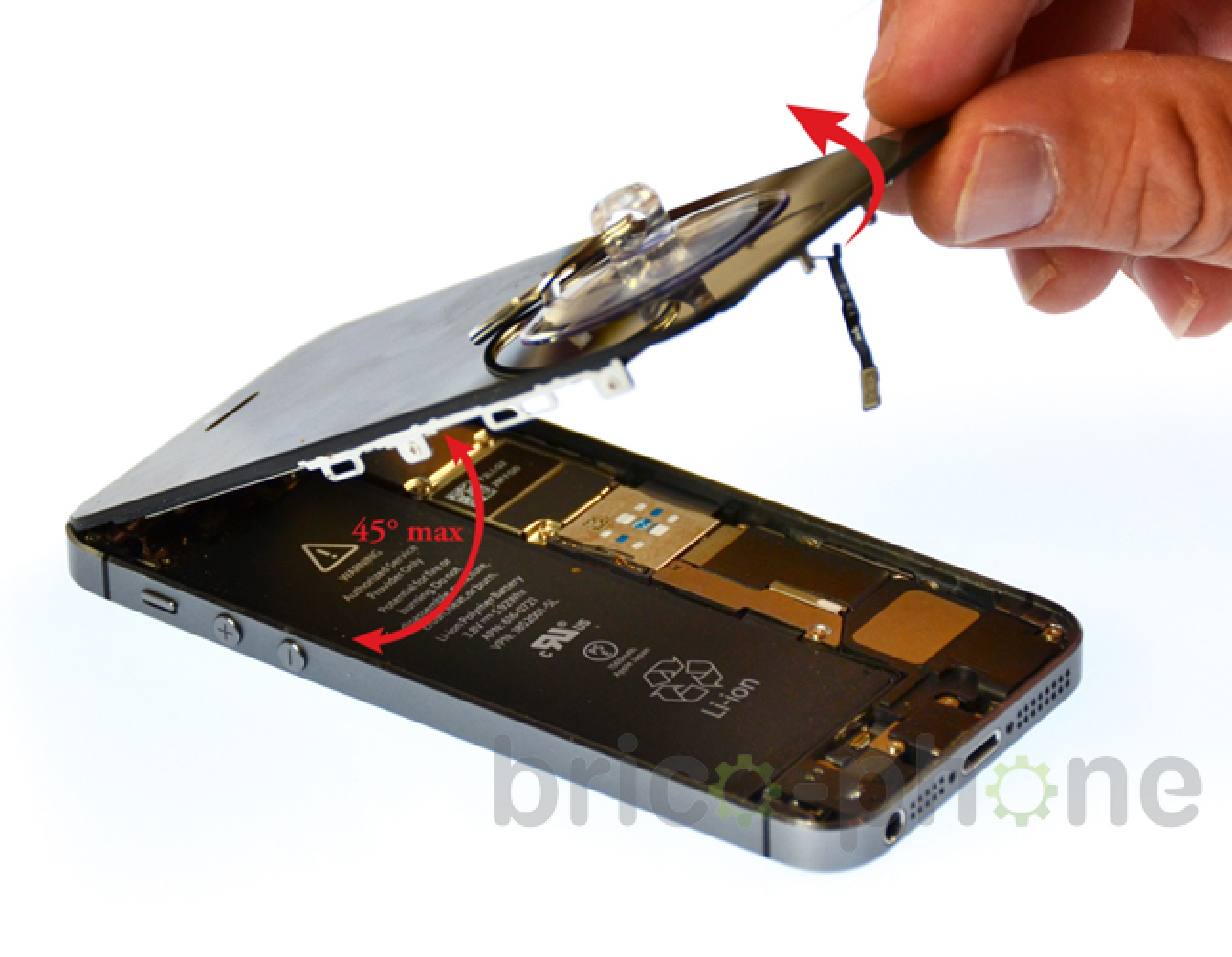

Vous pouvez à présent lever la vitre mais uniquement jusqu'à un angle d'environ 75° pour ne pas arracher les nappes situées dans la partie supérieure de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Retirer la plaquette de protection

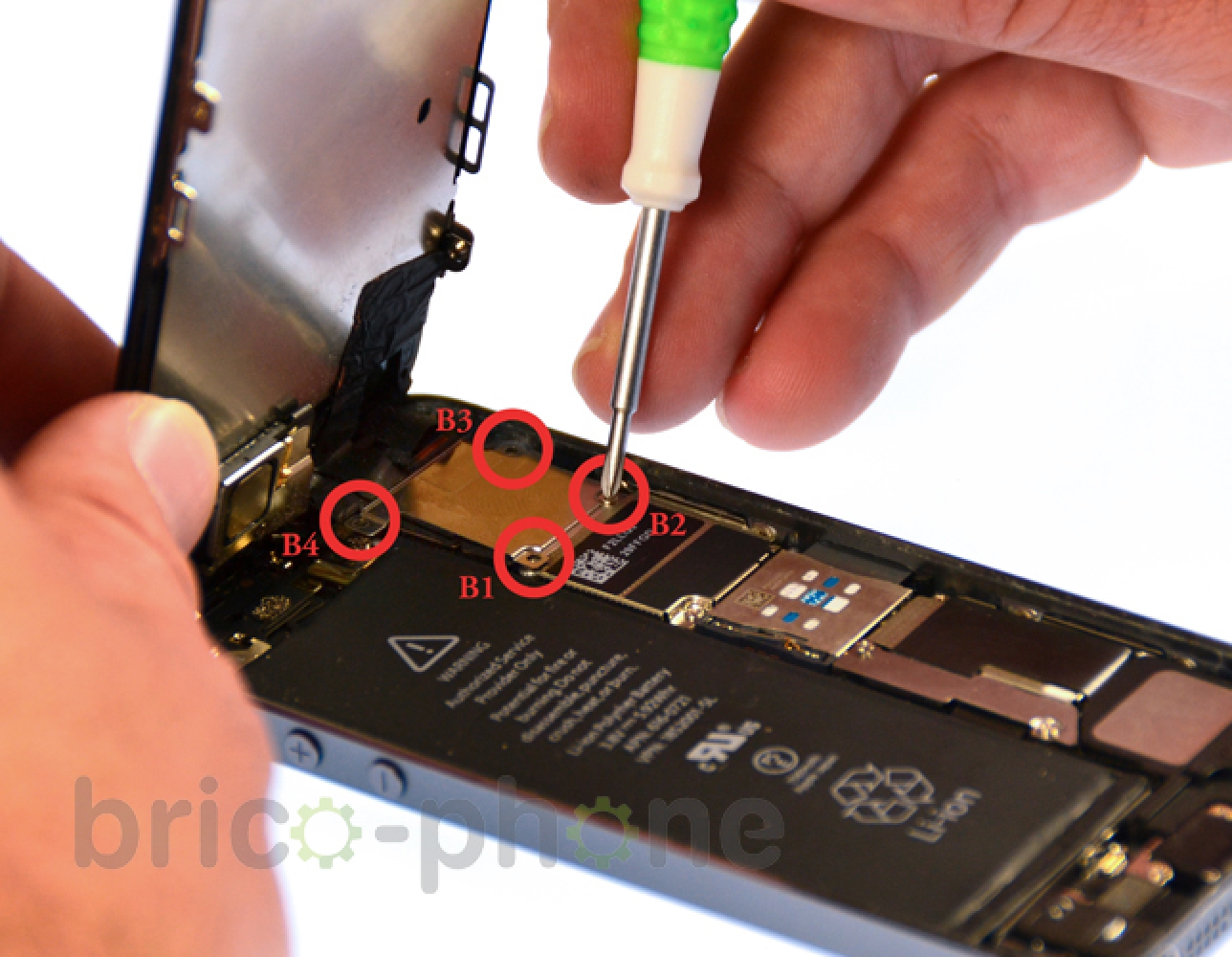

A l'aide du tournevis cruciforme, retirez les vis B1 à B4.

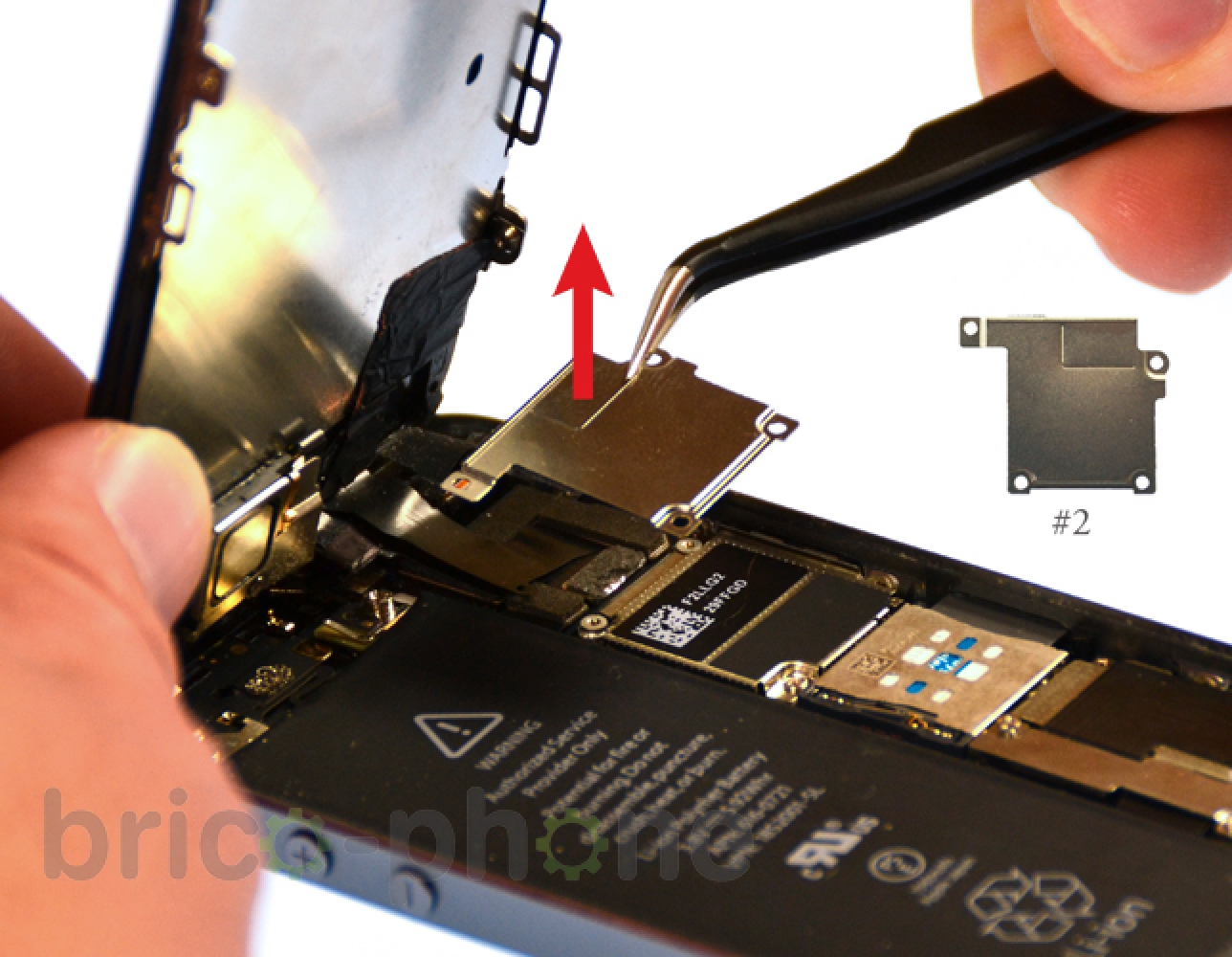

Vous pouvez à présent extraire avec la pincette la plaquette métallique qui protège les nappes de l'écran LCD, du tactile, et de la caméra Facetime.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 6 : Déconnecter les nappes LCD, tactile et caméra Facetime

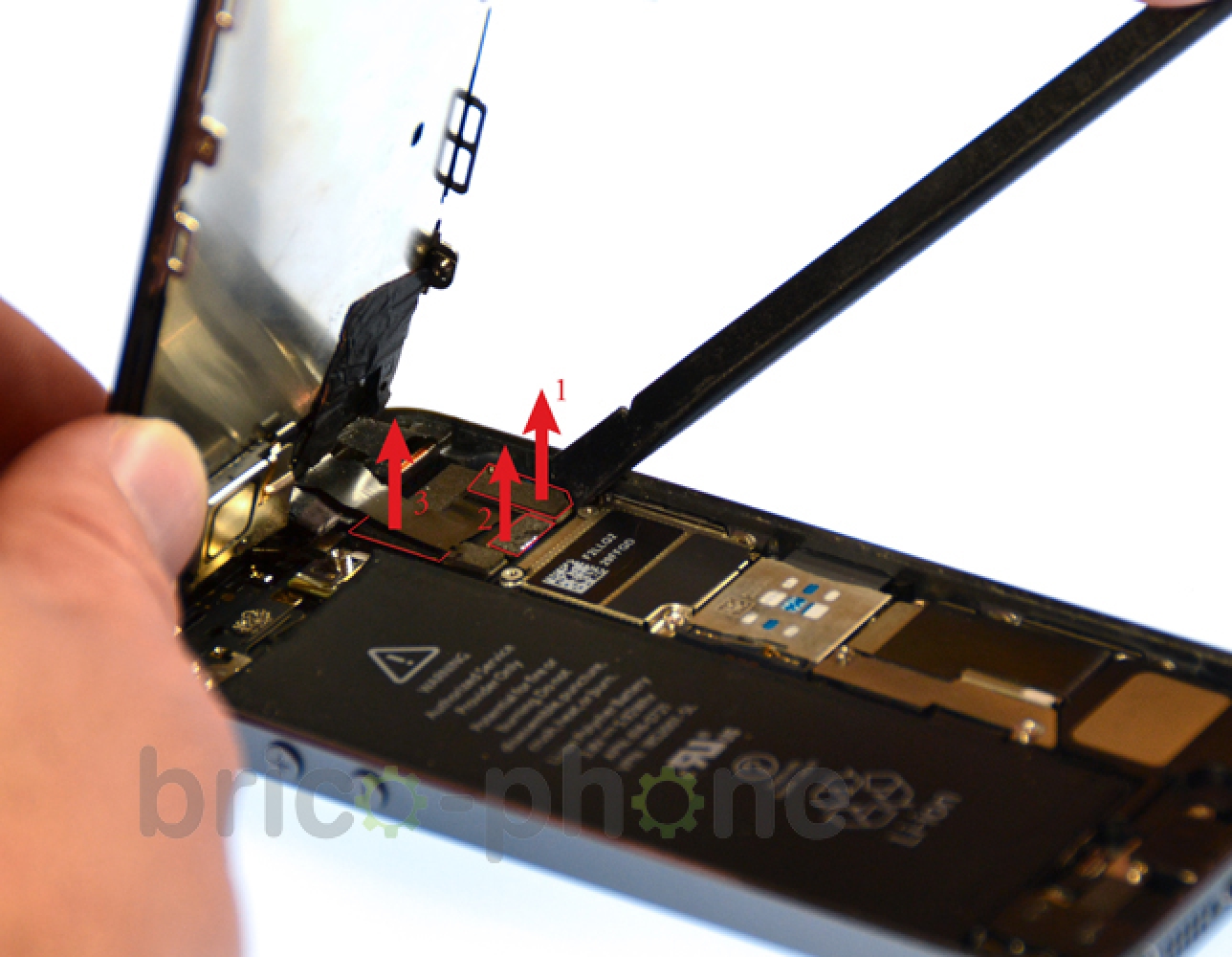

A l'aide du levier en plastique déconnectez les nappes du LCD et du tactile, 1 et 2.

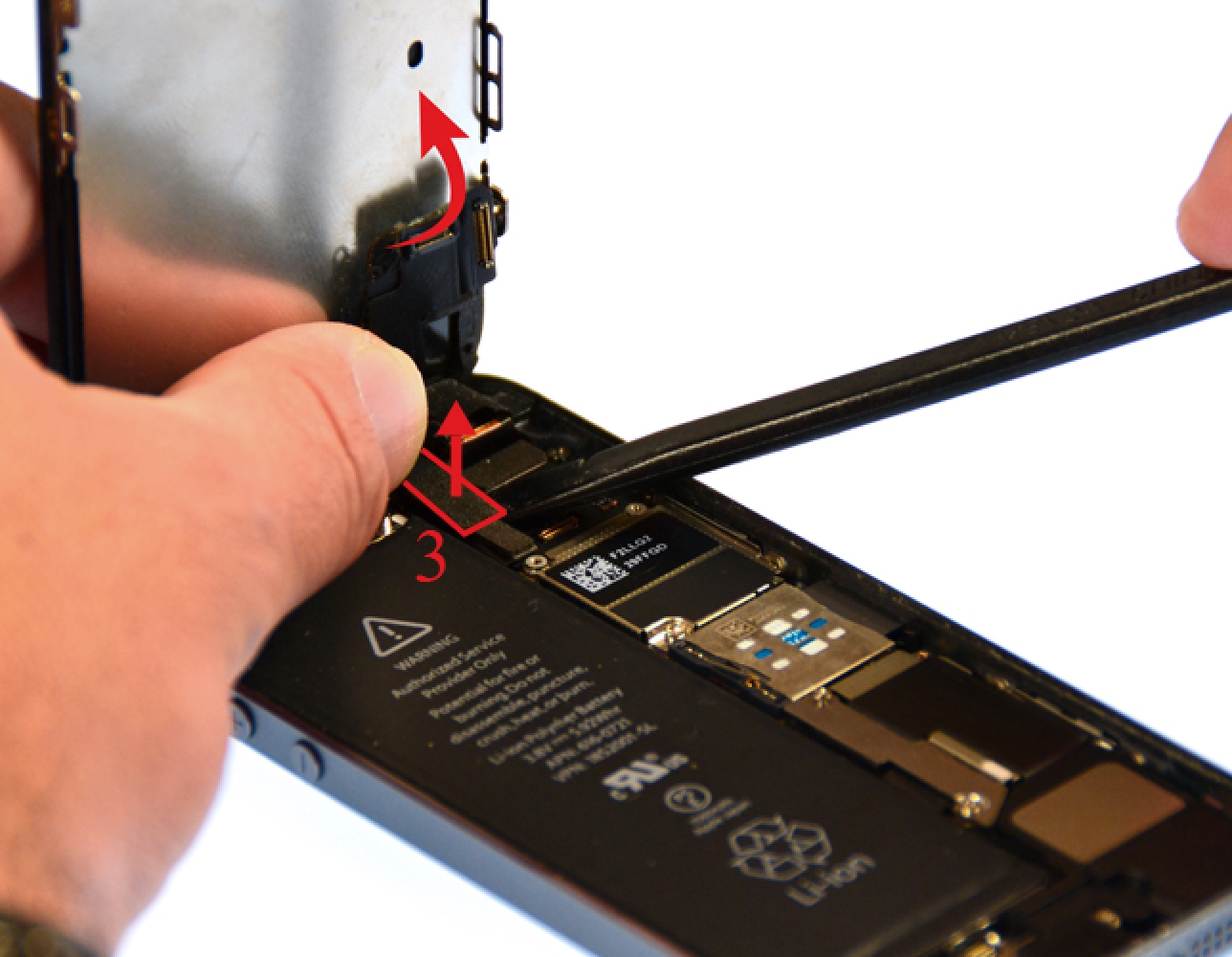

Relevez les deux nappes LCD et tactile. Vous avez à présent accès à celle de la caméra Facetime, 3, que vous devez également déconnecter.
Outils du kit utilisés
Outils du kit utilisés

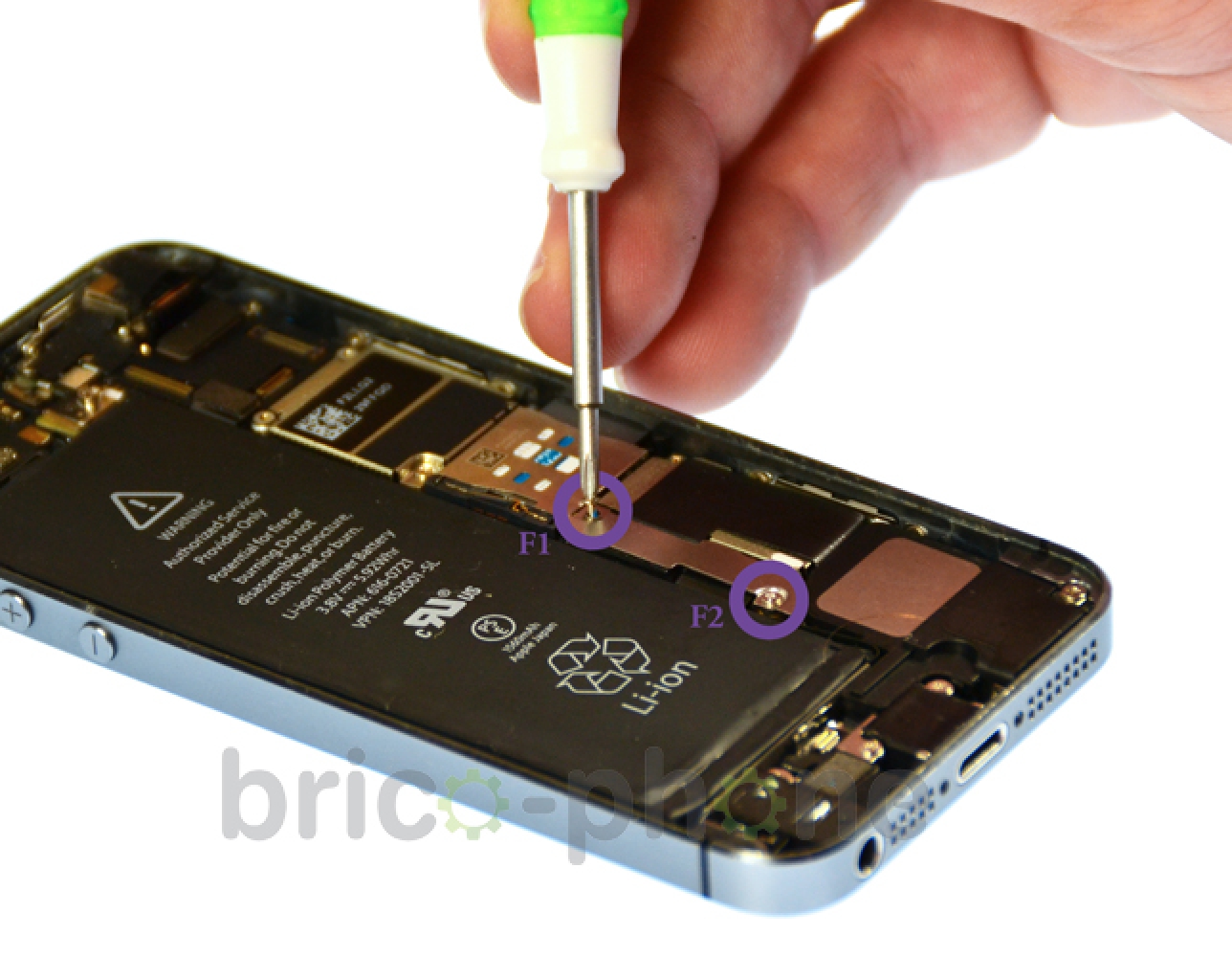

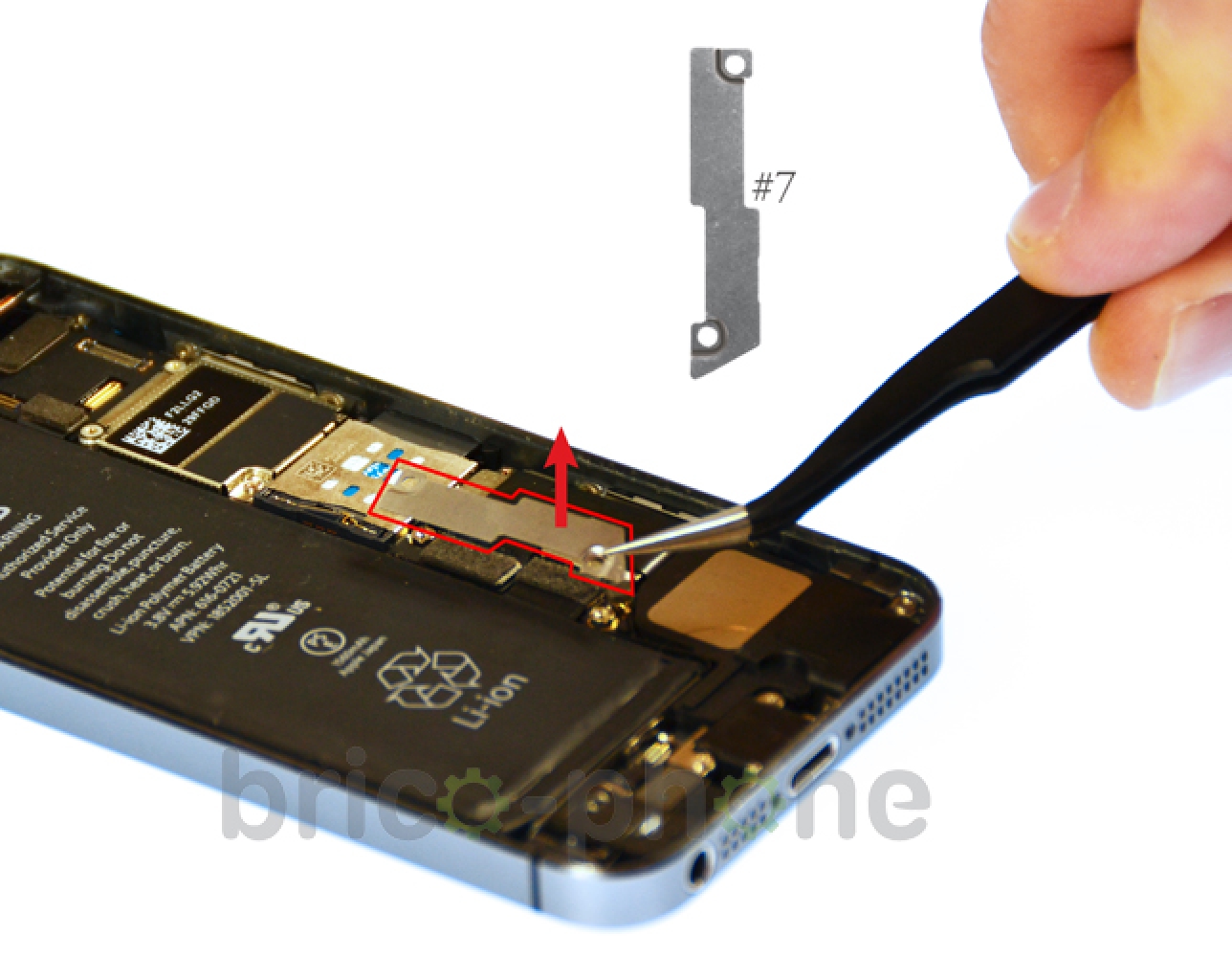

Etape 7 : Retirer la plaquette de protection
Dévissez les vis cruciformes F1 et F2 situées de part et d'autre de la plaquette #7.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 8 : Déconnecter la batterie

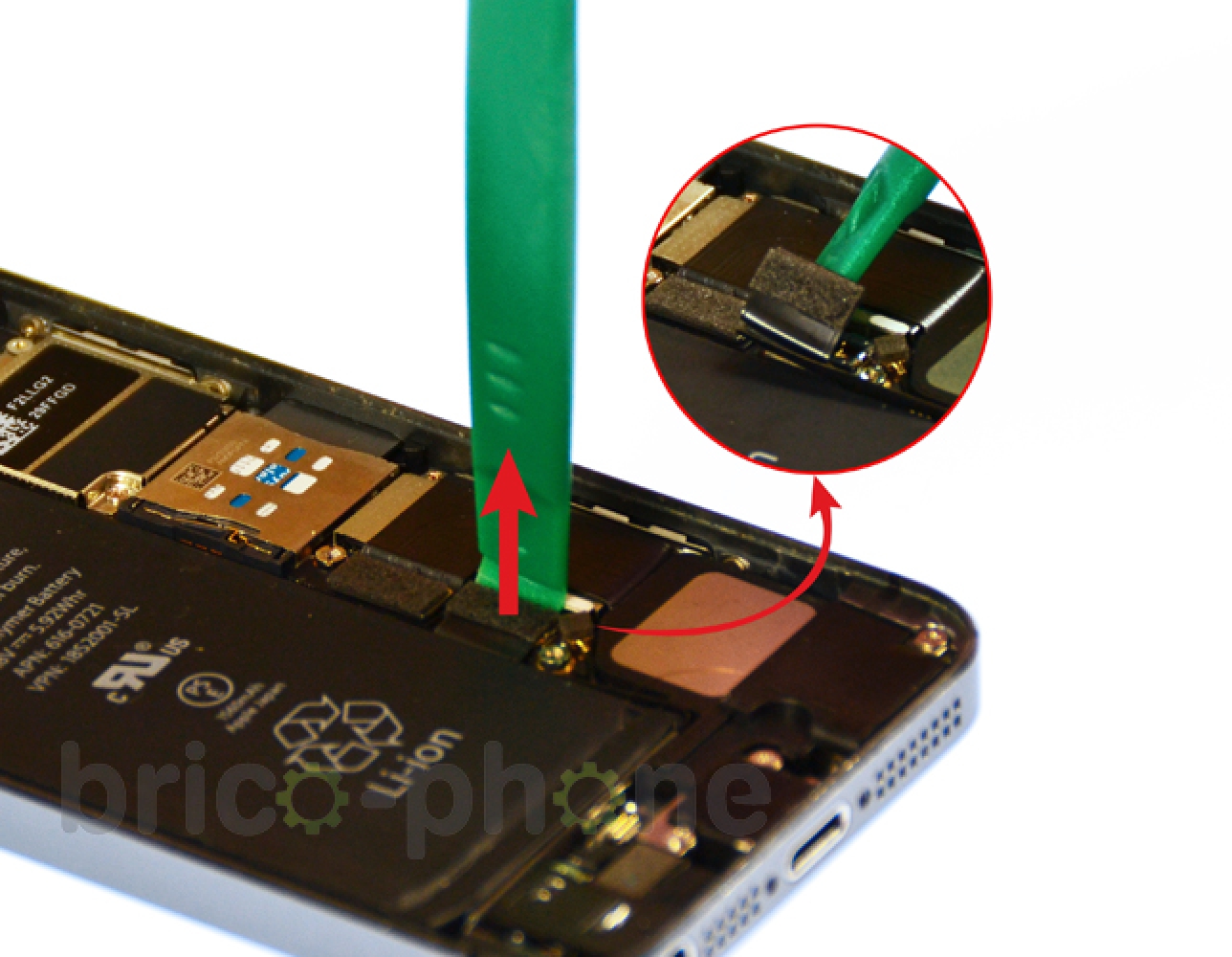

Déclipsez le connecteur de la batterie avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

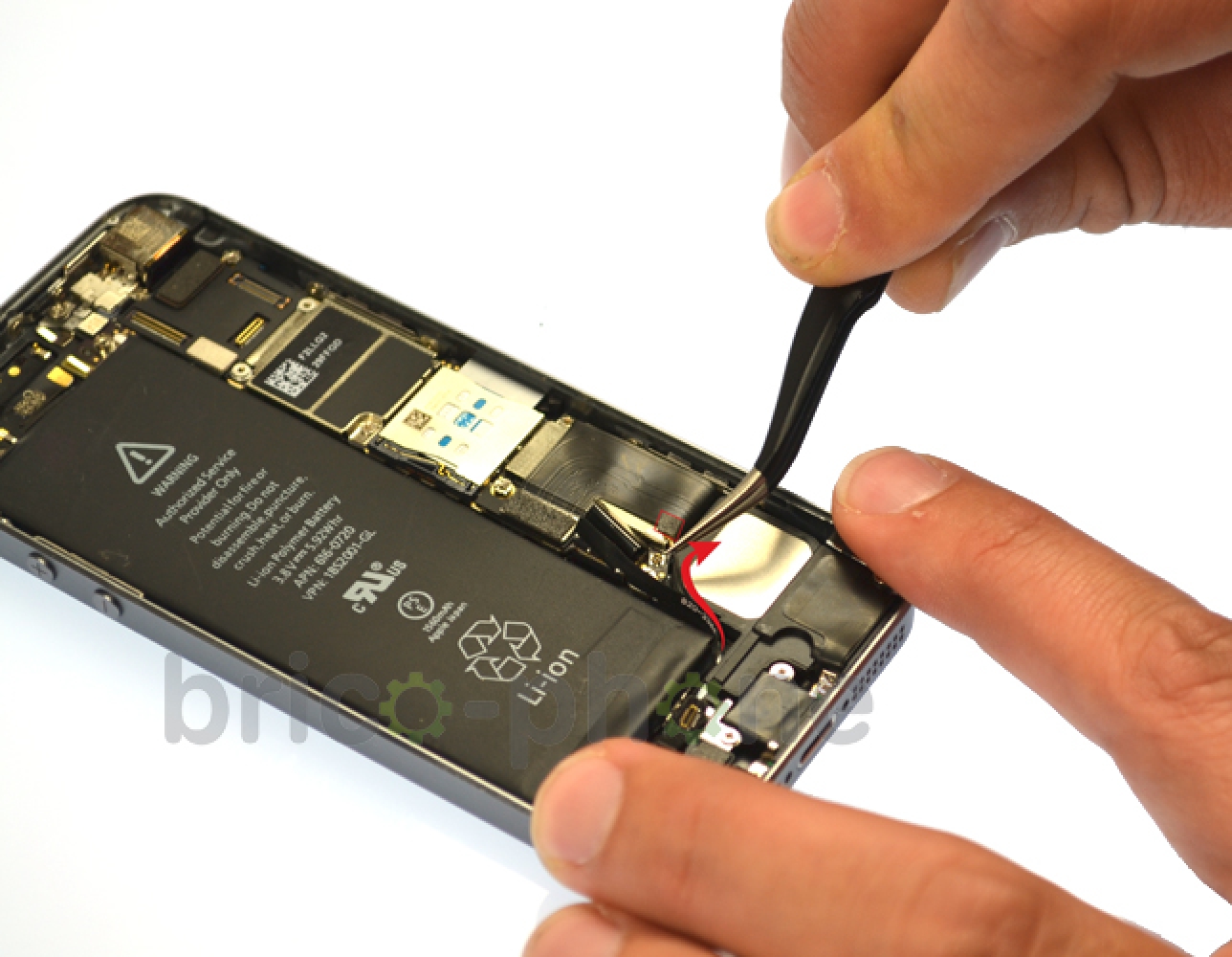

Etape 9 : Déconnecter le câble coaxial GSM

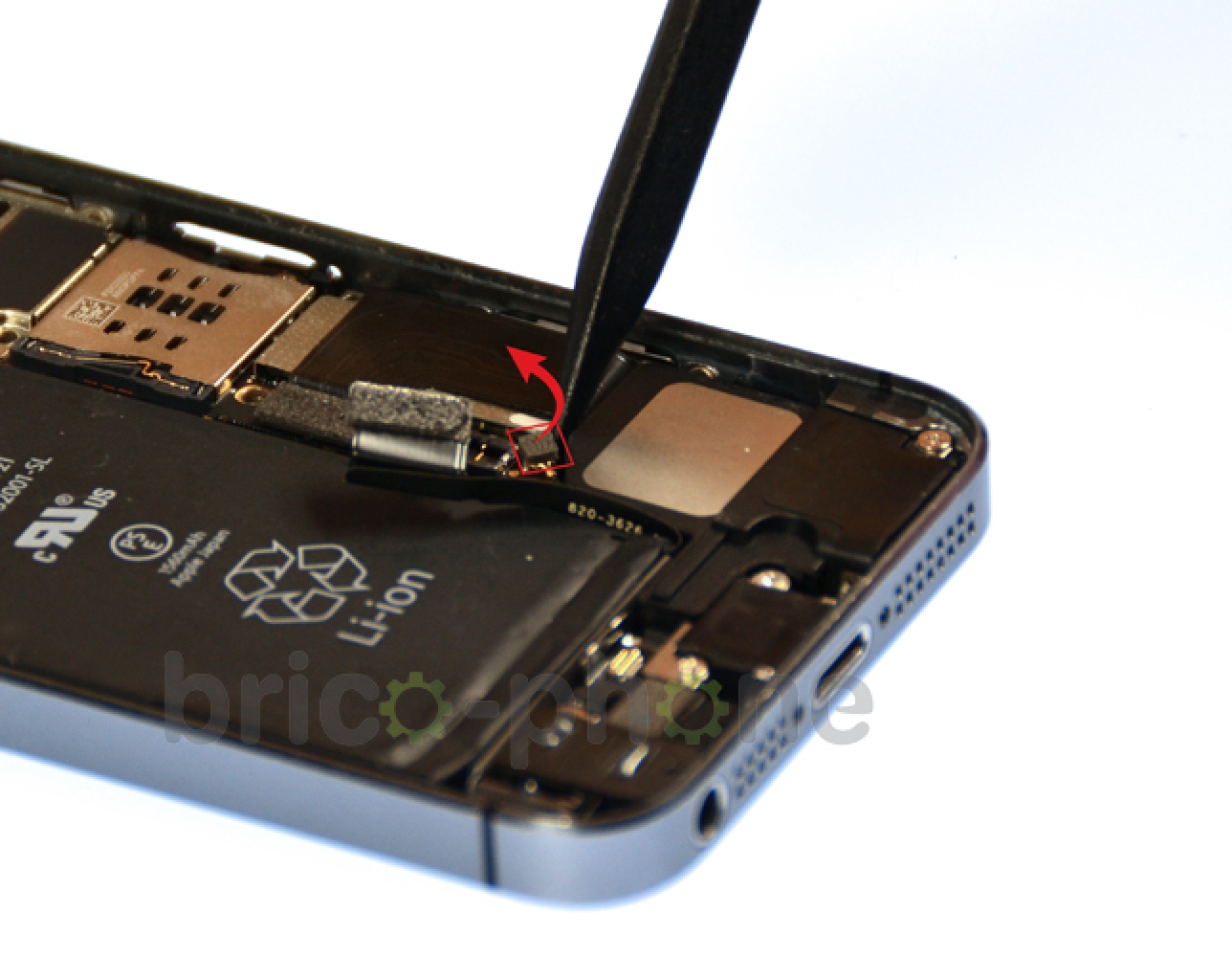

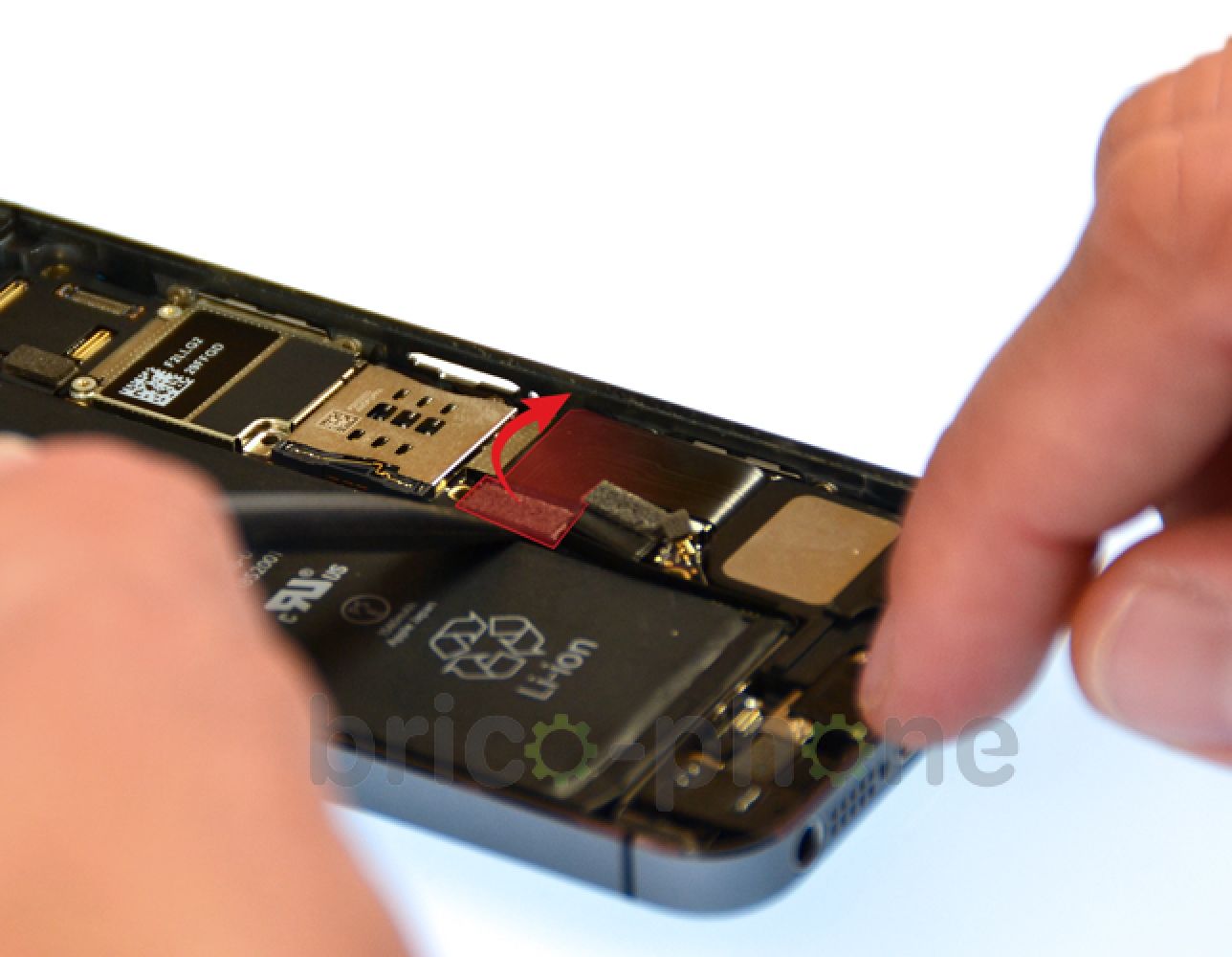

Avec la pincette tirez délicatement sur la prise du câble coaxial pour le déconnecter.

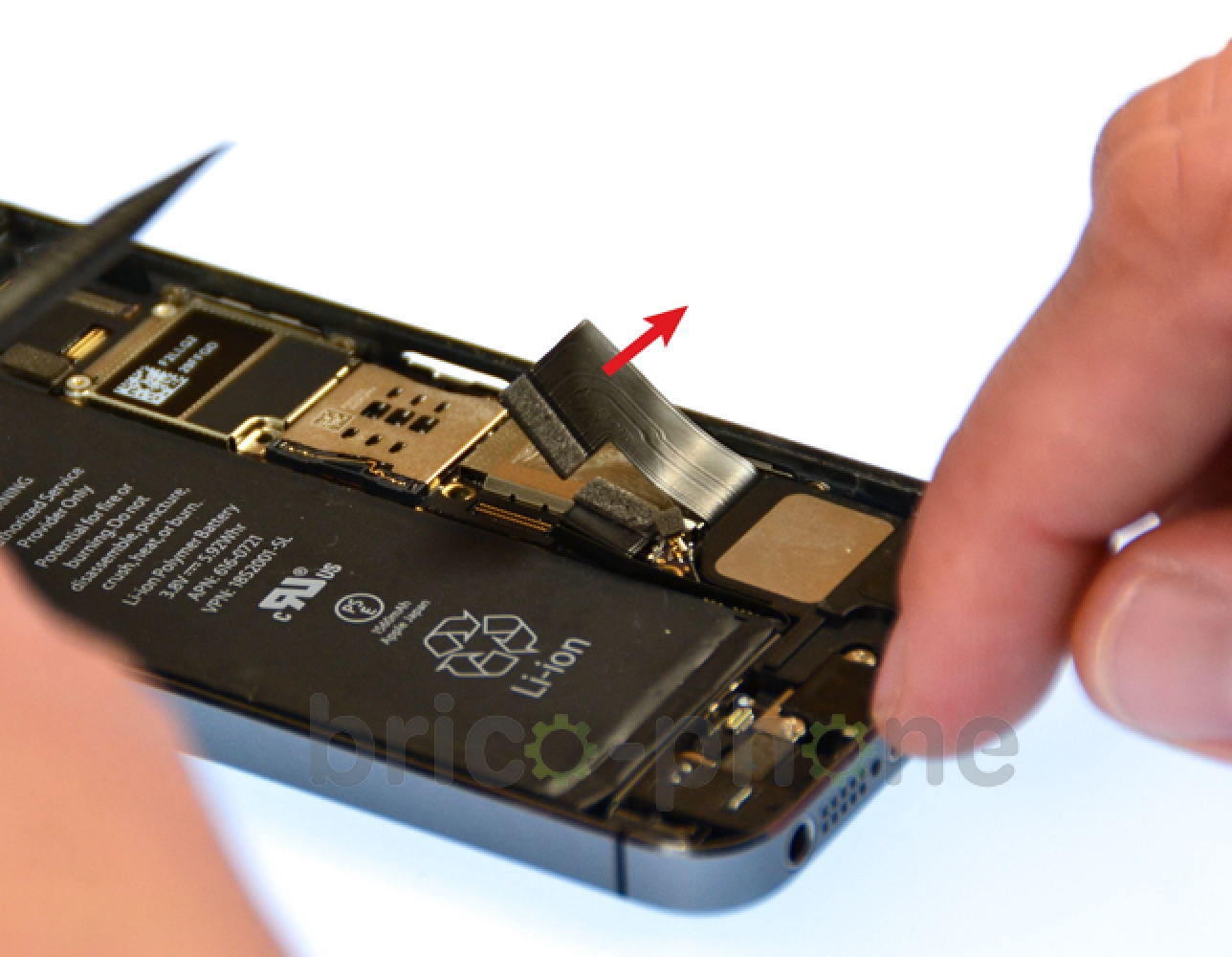

Toujours avec la pincette, tirez doucement le câble en faisant attention à ne pas le déchirer.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Déconnecter la nappe Dock
Utilisez le levier en plastique pour déconnecter la nappe du connecteur Dock (connecteur de charge).
Décollez la ensuite de la carte mère sur toute sa partie visible.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Préparer le dock pour l'enlever

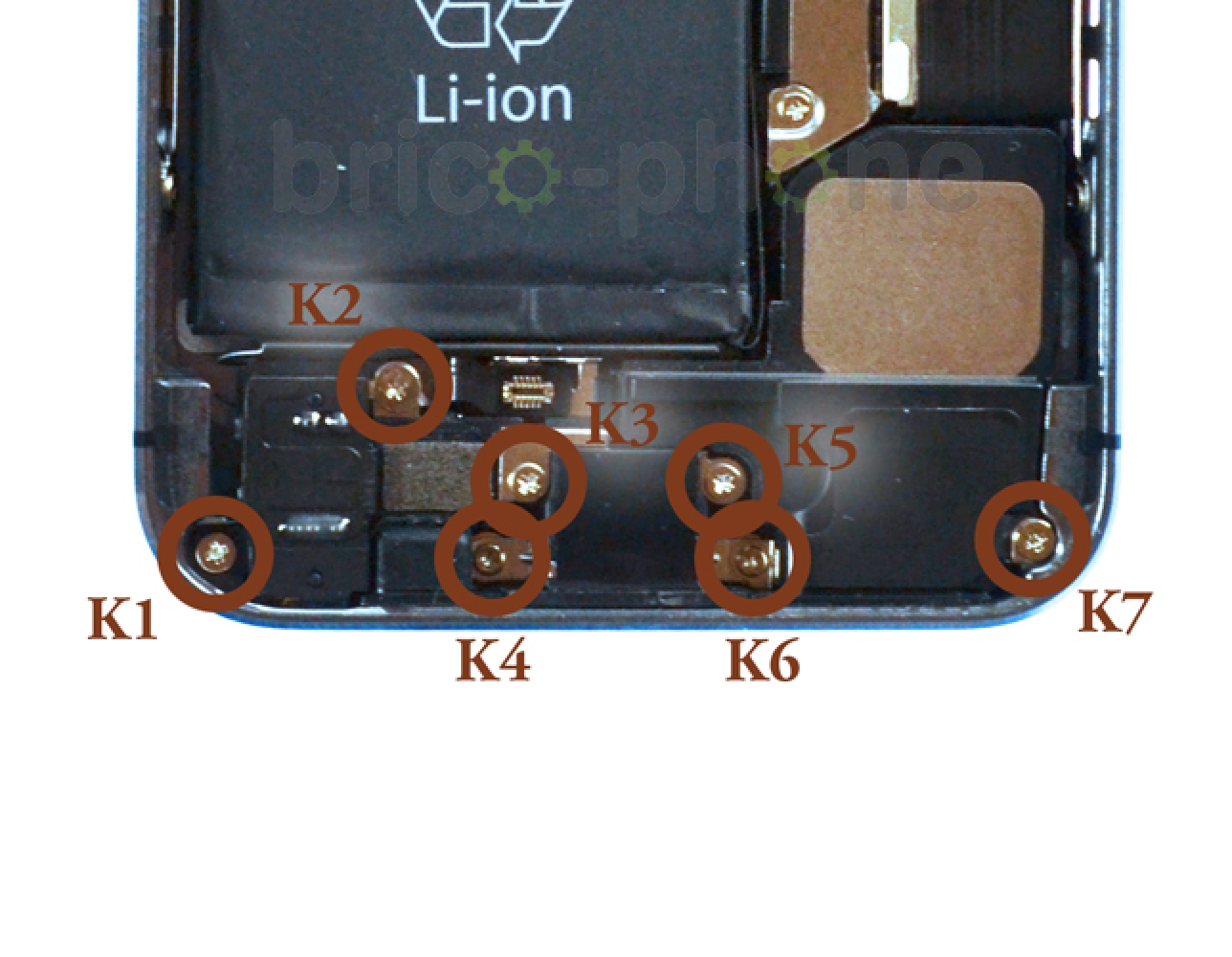

Dévissez avec le tournevis cruciforme les vis numérotées K1 à K7.

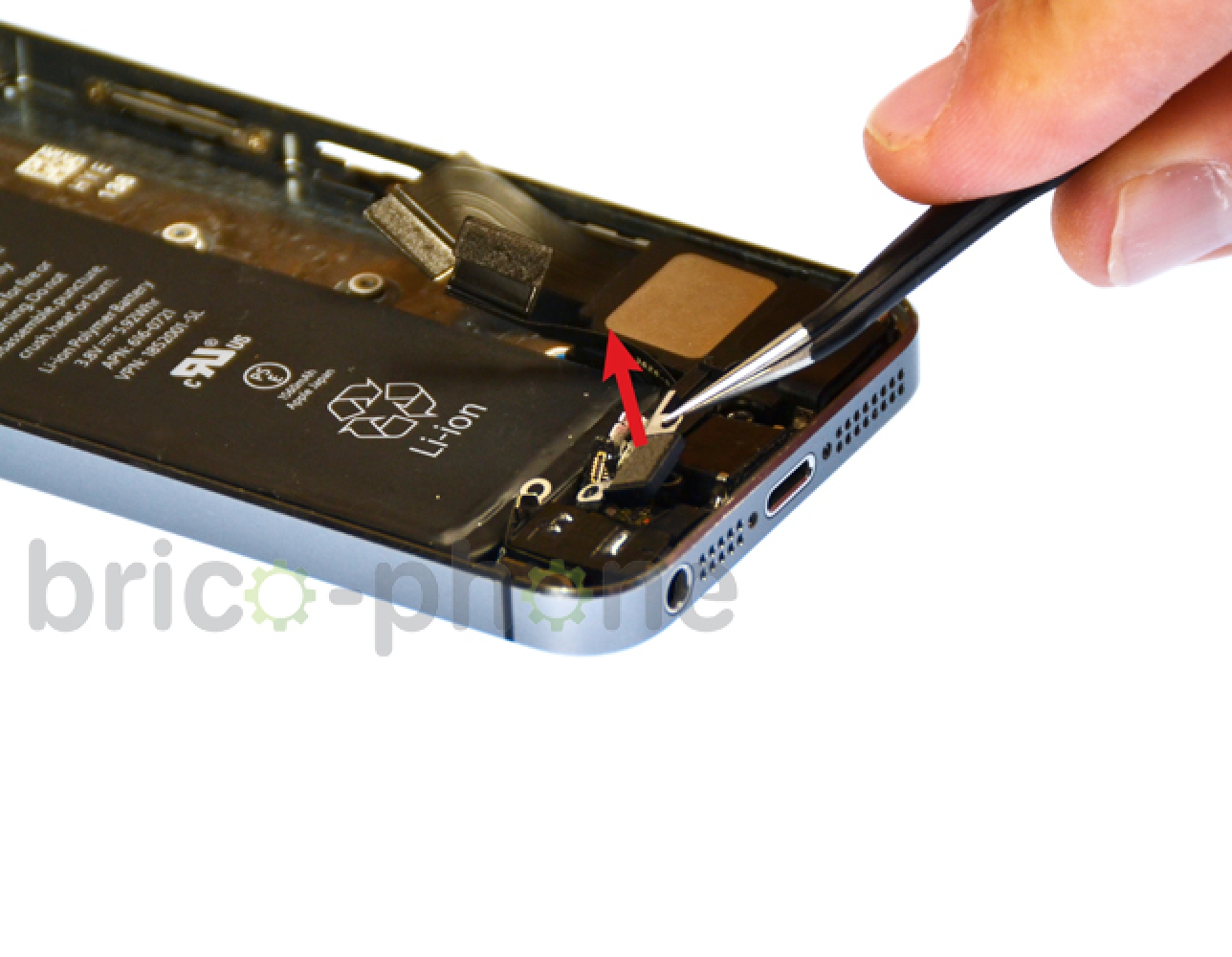

Prenez la pincette et retirer l'élément plastique retenu initialement par les vis K2 et K3.

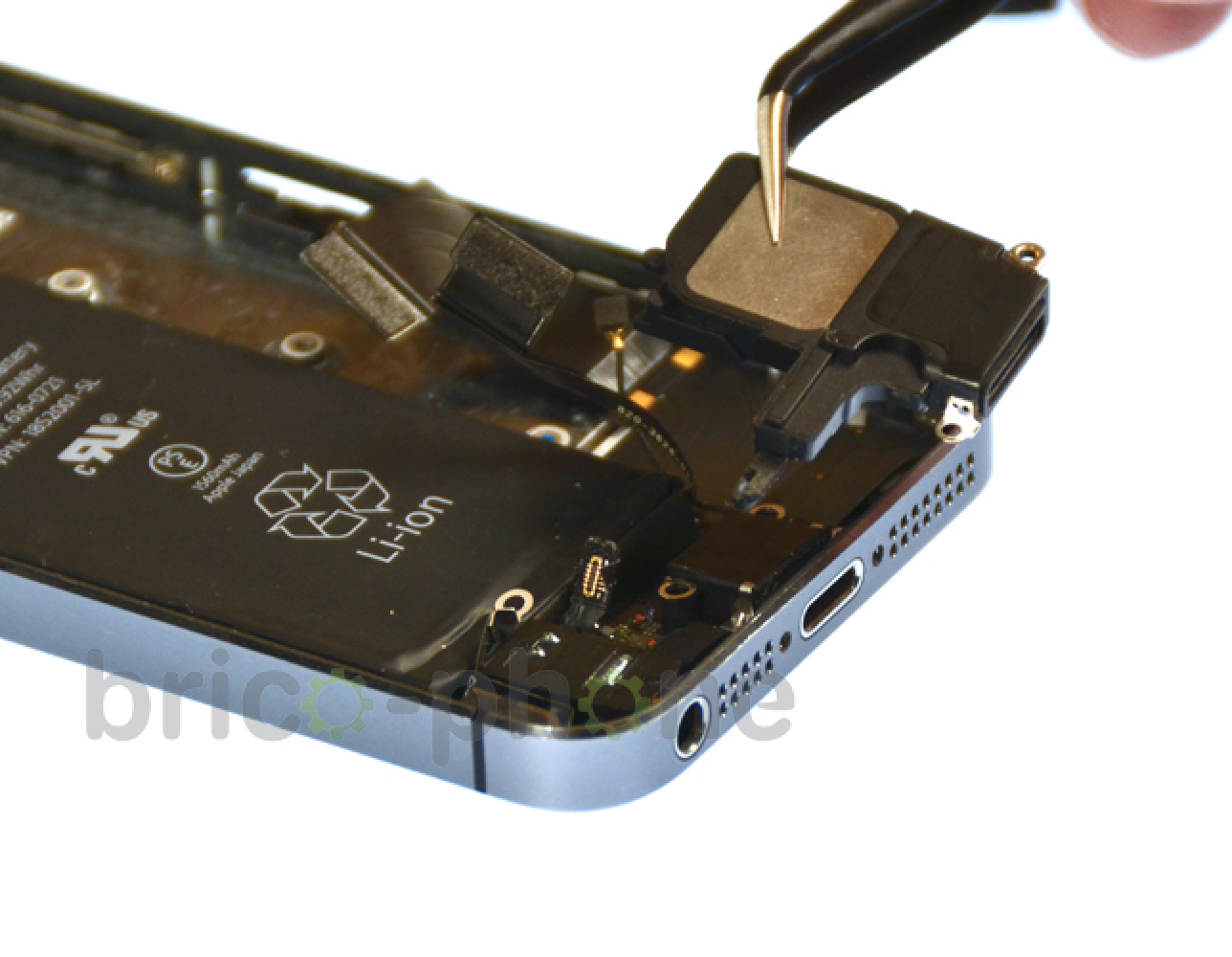

A nouveau avec la pincette retirer le bloc haut-parleur.

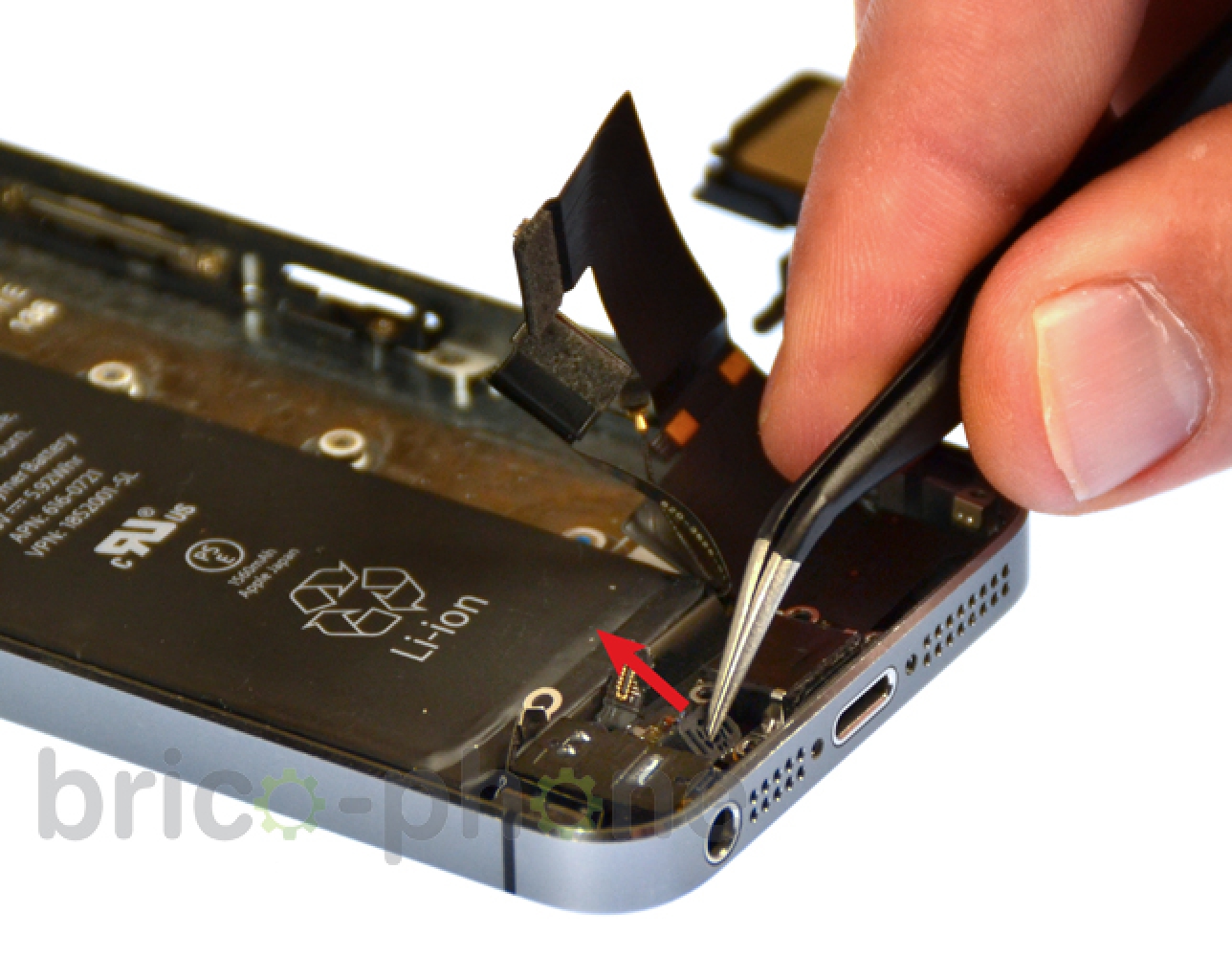

Déloger de leurs emplacements le micro puis la prise Jack.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 12 : Enlever la nappe dock

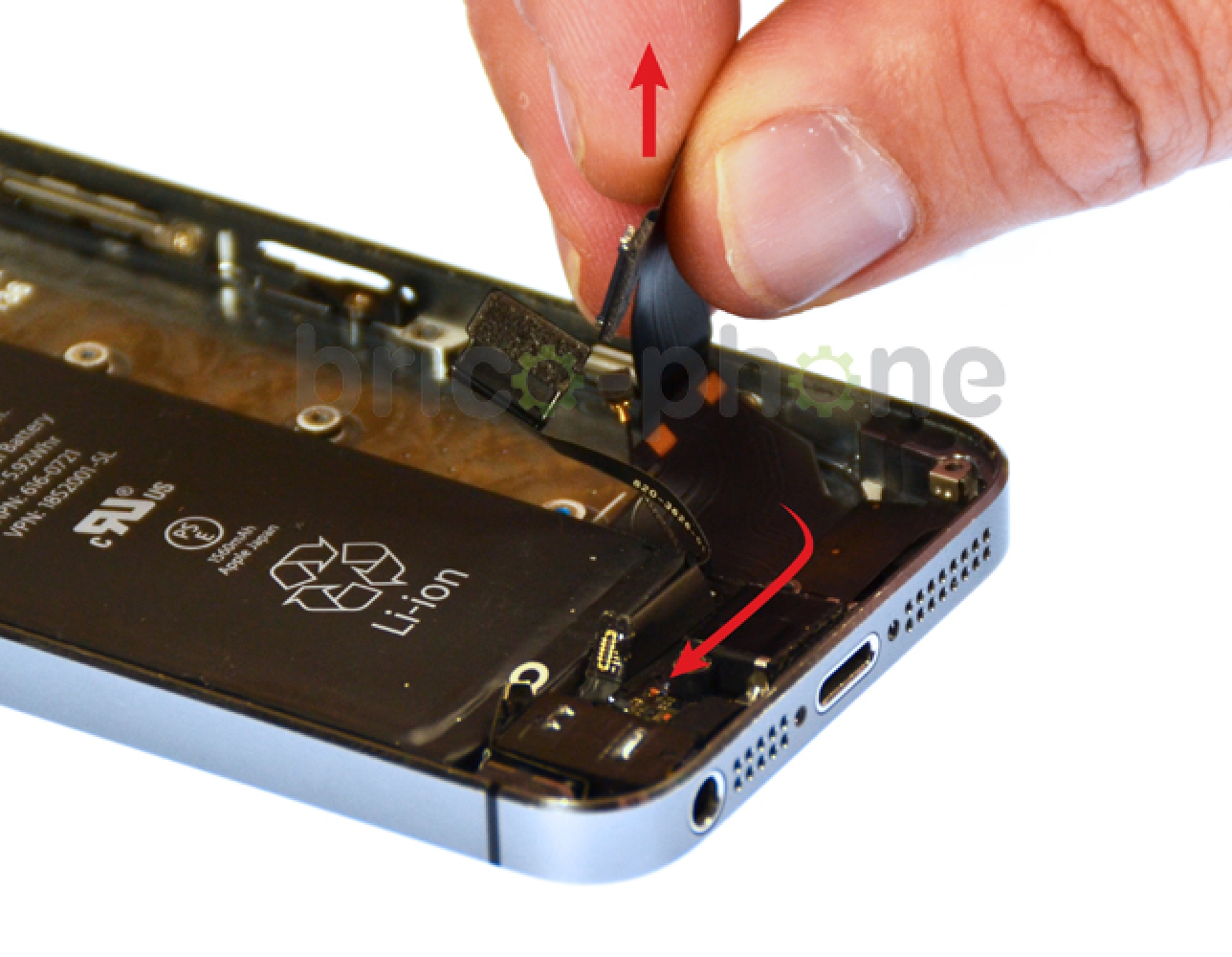

Vous pouvez dorénavant décoller la nappe du connecteur Dock du châssis puis retirer intégralement le Dock sur lequel se situe également le micro et la prise Jack.
Outils du kit utilisés
Outils du kit utilisés

Etape 13 : Procéder au remontage
La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil.
N'oubliez pas de rebrancher le connecteur de la batterie.
Attention à bien remettre l'élément #1 pour maintenir la connexion de la nappe home sur le connecteur de charge.
