Changement du connecteur de charge sur iPhone 6S Plus

Temps estimé : 15 min
Difficulté : 2/5
iPhone 6S Plus | Temps estimé : 15 min | Difficulté : 2/5

Vous rencontrez des difficultés avec le connecteur de charge de votre iPhone 6S Plus ? Brico-Phone met à votre disposition ce tutoriel photos pour vous accompagne tout au long de votre réparation.

Diagnostic

› Votre iPhone ne prend plus la charge lorsque vous branchez le câble
› Votre iPhone n'est plus reconnu par l'ordinateur
› La prise jack ne fonctionne plus
› Le réseau GSM est introuvable ou dysfonctionnel
› Vous rencontrez des problèmes de sons lors de vos communications

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe connecteur de charge, Jack et micros pour iPhone 6S PLUS
12,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité Noir pour écran d'iPhone 6S Plus
4,90 €
Ajouter au panier

Eteindre le téléphone
Commencer pas éteindre votre iPhone 6S Plus
Changement du connecteur de charge sur iPhone 6S Plus photo 1

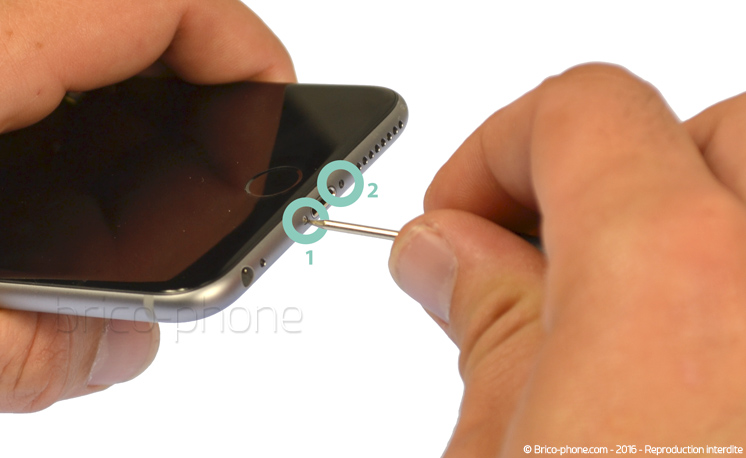

Etape 1a : Retirer l’écran
A l’aide du tournevis pentalobe, retirer les vis A1 et A2 entourées en turquoise.
Changement du connecteur de charge sur iPhone 6S Plus photo 1
Etape 1b : Retirer l’écran
Placer la ventouse juste au dessus du bouton home. Si votre vitre est trop brisée, placer un scotch large sur la surface pour une meilleure adhésion.
Changement du connecteur de charge sur iPhone 6S Plus photo 1

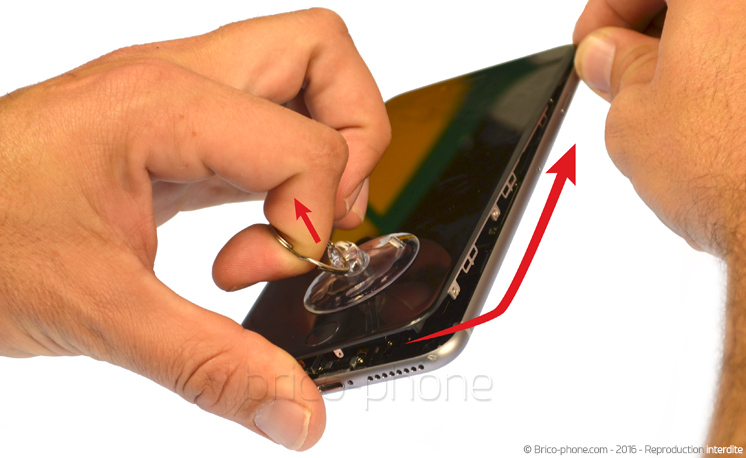

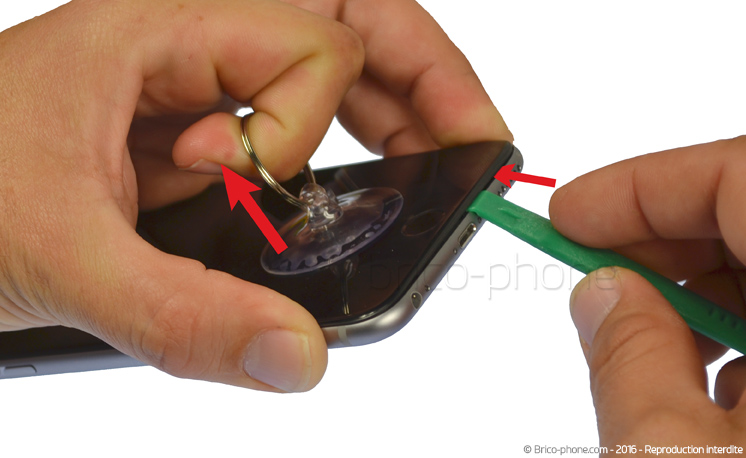

Etape 1c : Retirer l’écran
Tirez fortement sur la ventouse afin de créer un interstice entre le châssis et l’écran et y faire glisser le levier en plastique.
Changement du connecteur de charge sur iPhone 6S Plus photo 1

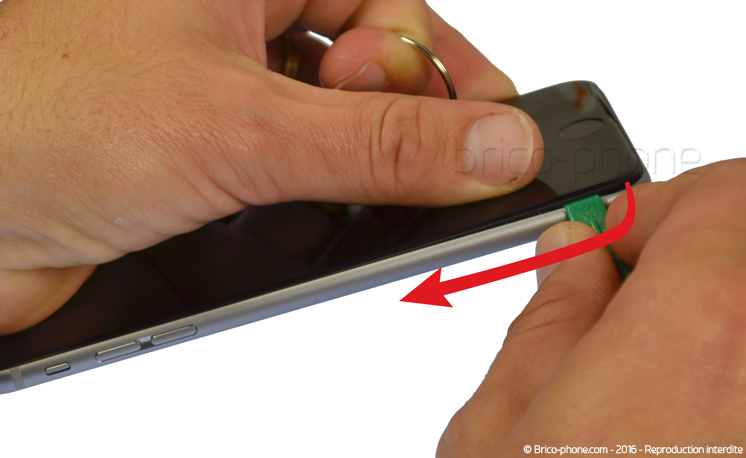

Etape 1d : Retirer l’écran
Une fois l’embout plat du levier inséré, faire glisser le long des parois de l’écran en partant du bas vers le haut.
Changement du connecteur de charge sur iPhone 6S Plus photo 1
Etape 1e : etirer l’écran
Répéter l’opération de l’autre côté en veillant à s’arrêter sur le haut des côtés. Ne pas faire glisser le levier sur la partie haute au risque d’endommager les nappes qui s’y trouvent.
Changement du connecteur de charge sur iPhone 6S Plus photo 1

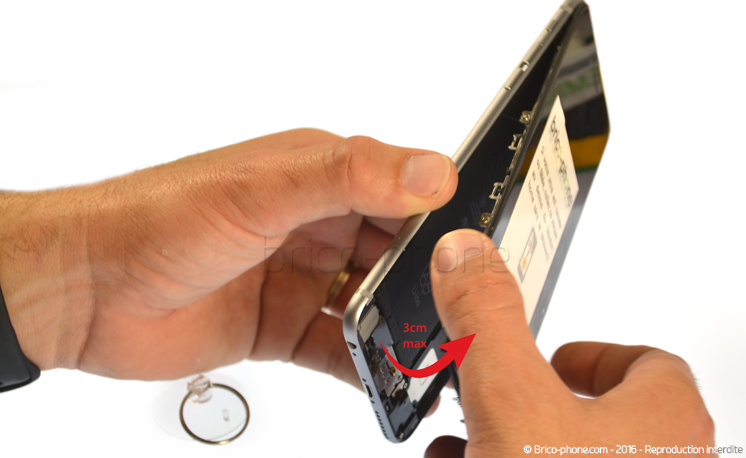

Etape 1f : Retirer l’écran
Une fois l’écran déclipsé, soulever doucement l’écran sur 3cm environ.
Changement du connecteur de charge sur iPhone 6S Plus photo 1
Etape 1g : Retirer l’écran
Une très légère résistance peut être dûe aux stickers de l’écran, dans ce cas vous pouvez les retirer.
Changement du connecteur de charge sur iPhone 6S Plus photo 1

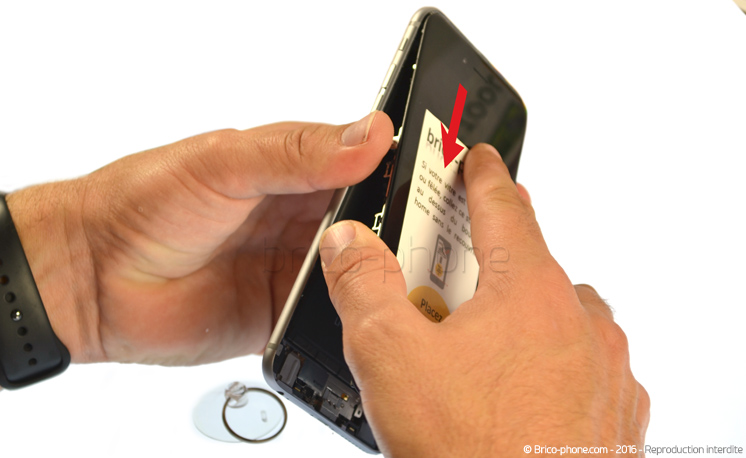

Etape 1h : Retirer l’écran
Faire glisser l’écran légèrement vers le bas de quelques millimètres pour le retirer du châssis.
Changement du connecteur de charge sur iPhone 6S Plus photo 1

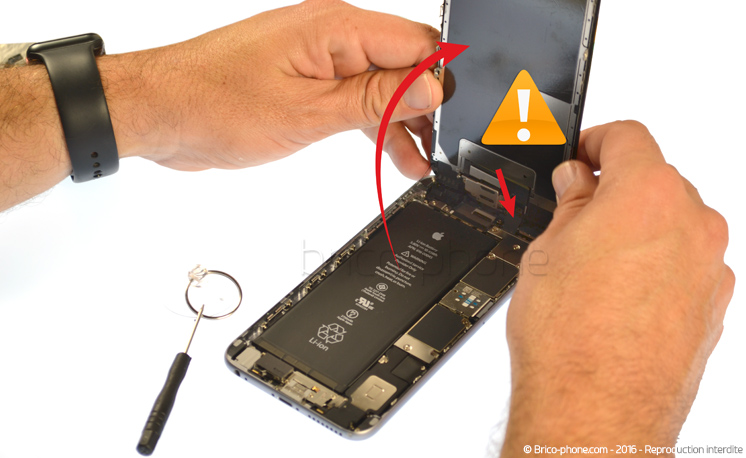

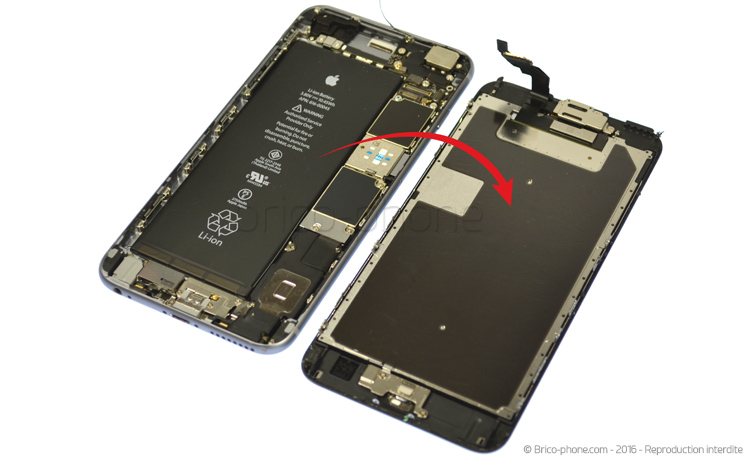

Etape 1i : Retirer l’écran
Le bloc écran peut maintenant être soulevé à 90° maximum en veillant à ne pas trop l’ouvrir pour ne pas arracher les nappes retenues par une plaquette.
Changement du connecteur de charge sur iPhone 6S Plus photo 1
Etape 1j : Retirer l’écran
Retirer les vis entourées en rouge nommées B1 à B5 grâce au tournevis cruciforme.
Changement du connecteur de charge sur iPhone 6S Plus photo 1
Etape 1k : Retirer l’écran
Avec la pincette, déloger la petite plaquette métallique de protection nommée #01
Changement du connecteur de charge sur iPhone 6S Plus photo 1

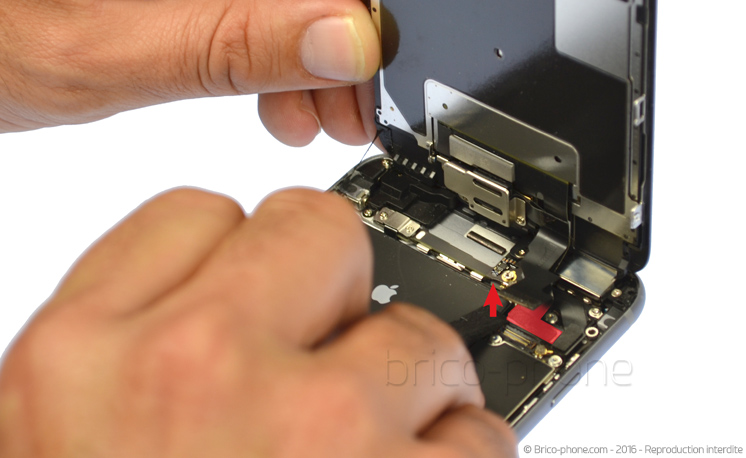

Etape 1l : Retirer l’écran
A l’aide du levier en nylon, commencer par déclipser délicatement le connecteur de la nappe Facetime située à gauche, puis le petit connecteur de la rallonge de nappe home situé à droite sur la photo.
Changement du connecteur de charge sur iPhone 6S Plus photo 1
Etape 1m : Retirer l’écran
Déconnecter pour finir le connecteur (le plus long) qui gère les fonctions tactiles et LCD de votre écran.
Changement du connecteur de charge sur iPhone 6S Plus photo 1
Etape 1n : Retirer l’écran
L’écran est maintenant dégagé.
Changement du connecteur de charge sur iPhone 6S Plus photo 1

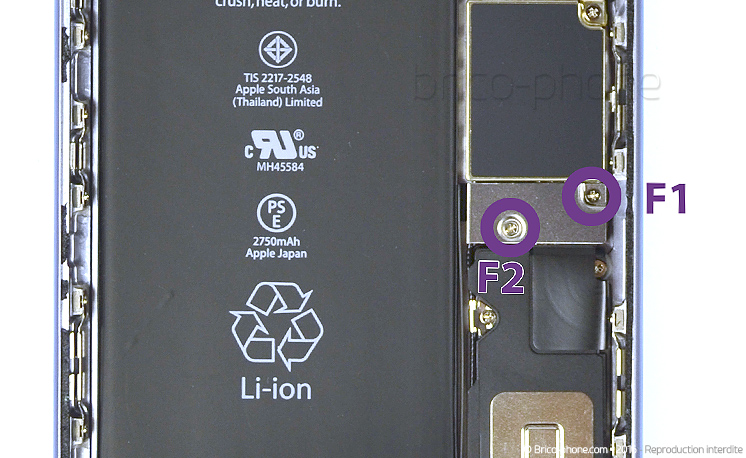

Etape 2 : Déconnecter la batterie
Avec le tournevis cruciforme, retirer les deux vis F1 et F2 entourées en violet.
Changement du connecteur de charge sur iPhone 6S Plus photo 1
Etape 2a : Déconnecter la batterie
Enlever l’élément #04 à l’aide de la pincette.
Changement du connecteur de charge sur iPhone 6S Plus photo 1

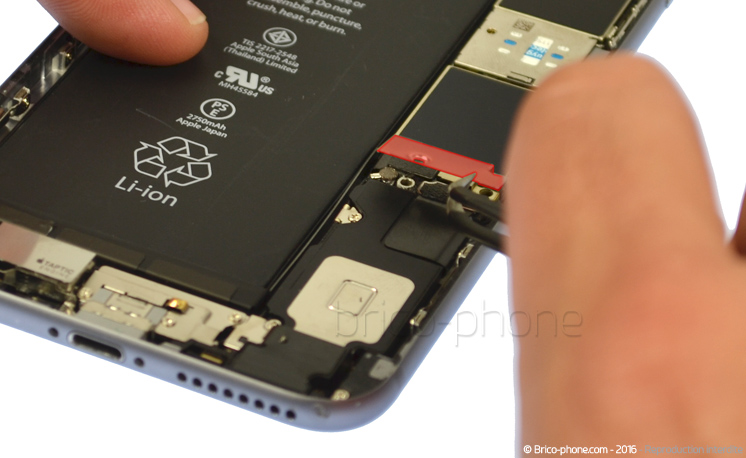

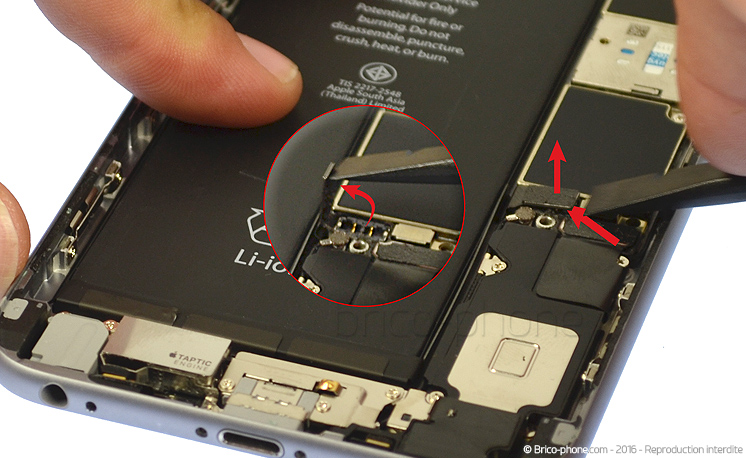

Etape 2b : Déconnecter la batterie
Déconnecter délicatement le connecteur de la batterie en le soulevant avec le levier.
Changement du connecteur de charge sur iPhone 6S Plus photo 1
