Changement d'écran (vitre+Amoled) sur Galaxy S9 Plus

Temps estimé : 1 heure
Difficulté : 3/5
Galaxy S9 Plus | Temps estimé : 1 heure Difficulté : 3/5

Le bloc écran de votre Samsung Galaxy S9+ ne fonctionne plus de façon optimale ? Votre écran est brisé, le tactile ne fonctionne pas, votre chassis est déformé ? En le remplaçant vous-même, économisez la main d'oeuvre !
Munissez-vous de la pièce détachée de remplacement, pièce d'origine en vente sur notre site ainsi que des outils conseillés et suivez étape par étape les consignes illustrées en photos de qualité. Les explications claires vous permettront de remettre votre appareil à neuf en un rien de temps et à moindre frais. Et grâce aux multiples coloris d'écrans disponibles sur notre boutique en ligne, ne perdez rien de l'esthétique de votre smartphone !

Diagnostic

› La vitre de votre Samsung Galaxy S9+ est brisée
› Vous n'avez plus de tactile › Votre châssis est abimé
› Vos boutons ne sont plus fonctionnelles
› Votre écran présente des problèmes d'affichage (tâches, lignes, etc.)
› Votre écran reste noir

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran Amoled et vitre prémontés sur châssis pour Samsung Galaxy S9 Plus Noir Carbone
289,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Stickers de batterie Universels pour smartphone
2,90 €
Ajouter au panier

Avant de commencer

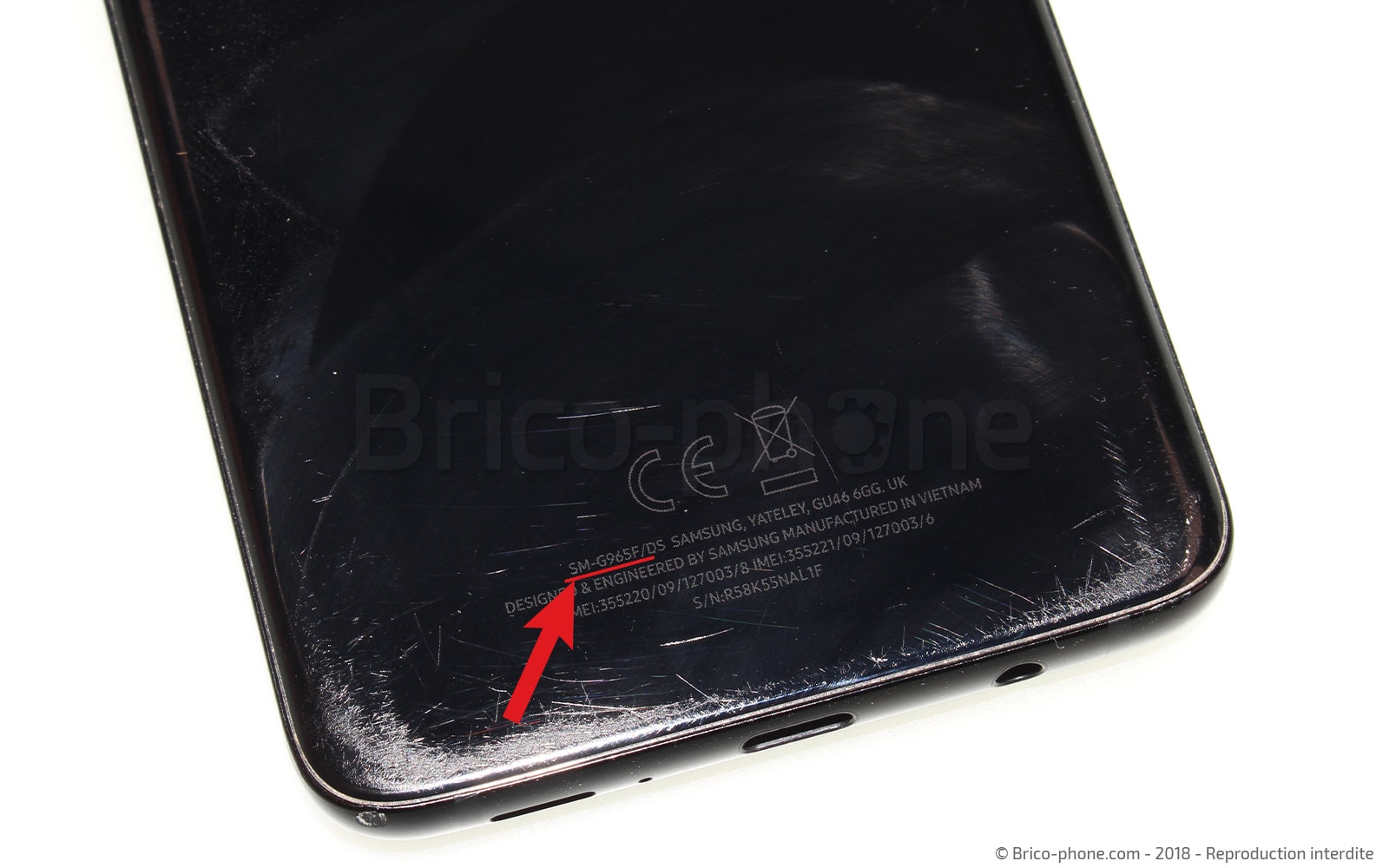

Avant toute réparation il est important de s'assurer du modèle de smartphone que vous possédez. Si votre appareil est belle et bien un Samsung Galaxy S9+, un numéro de modèle correspondant à SM-G965F devrait se trouver au dos du téléphone. Une fois sur de votre modèle spécifique, préparez un espace de travail propre et dégagé et munissez vous de l'ensemble du kit d'outils conçu par nos techniciens. La réparation peut commencer !
Avant de commencer

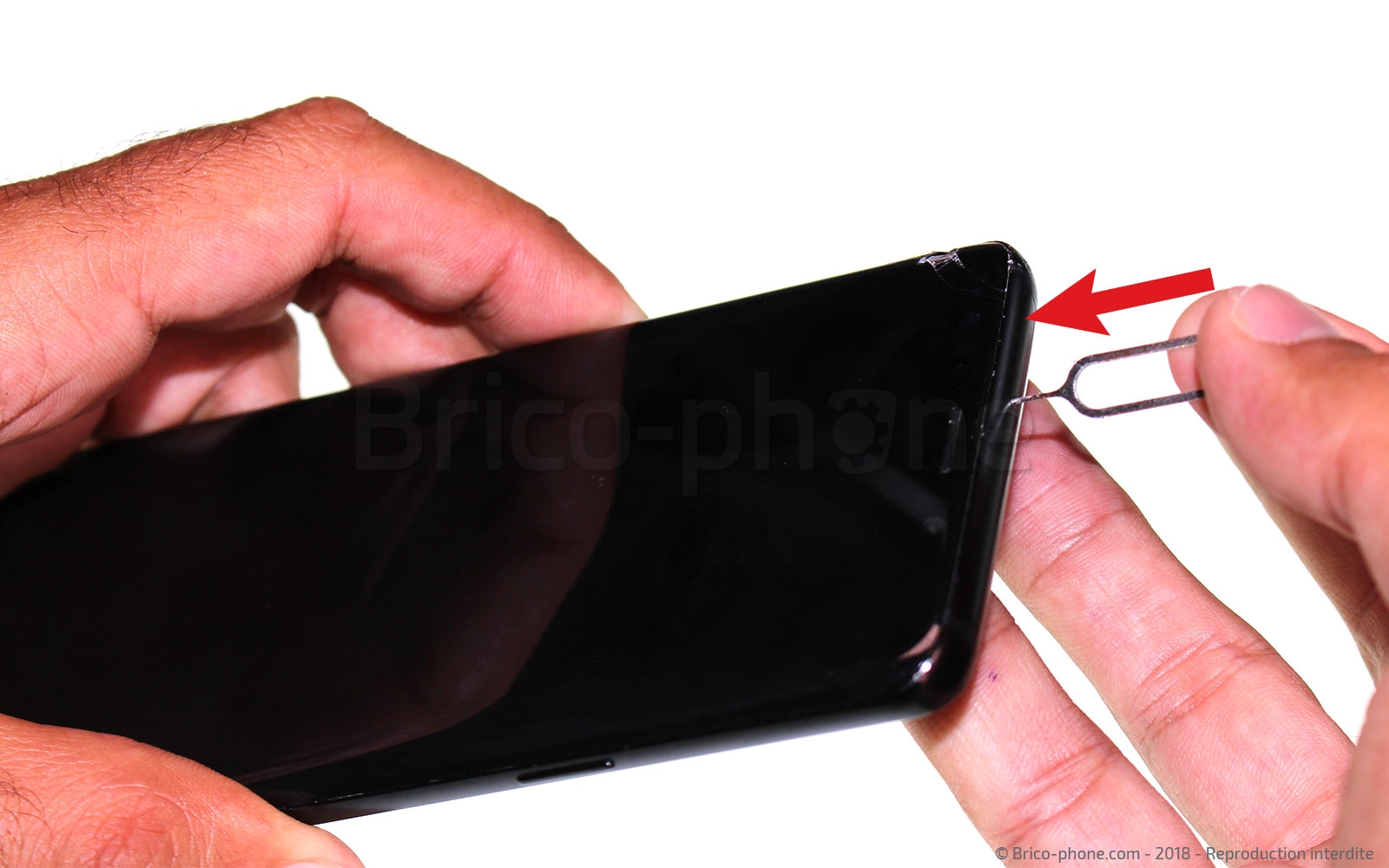

Etape 1 : Mettre hors tension et retirer le rack SIM

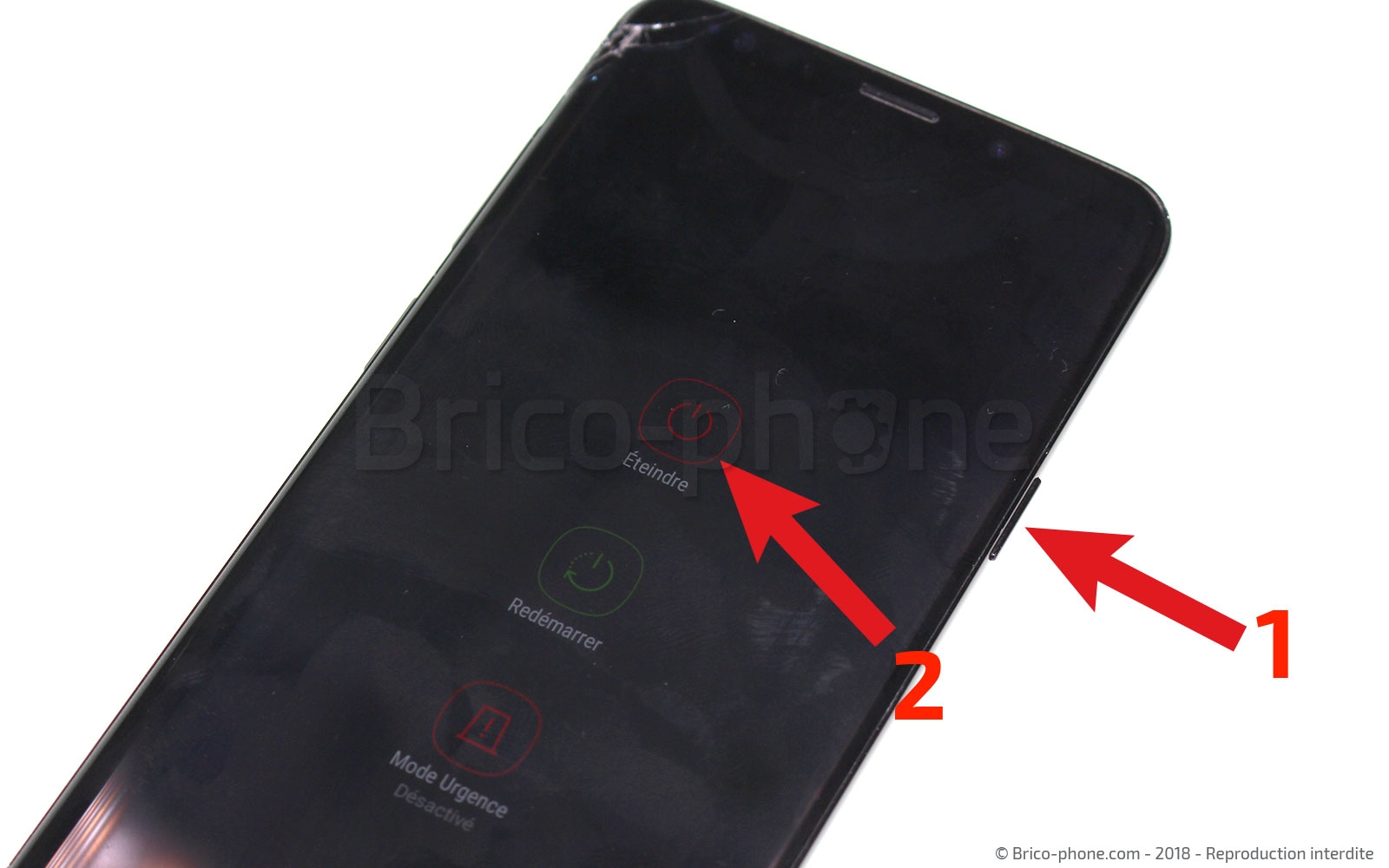

Mettez maintenant votre téléphone hors tension. Un téléphone sous tension durant le démontage et la réparation est susceptible de créer des problèmes et d'endommager des composants.

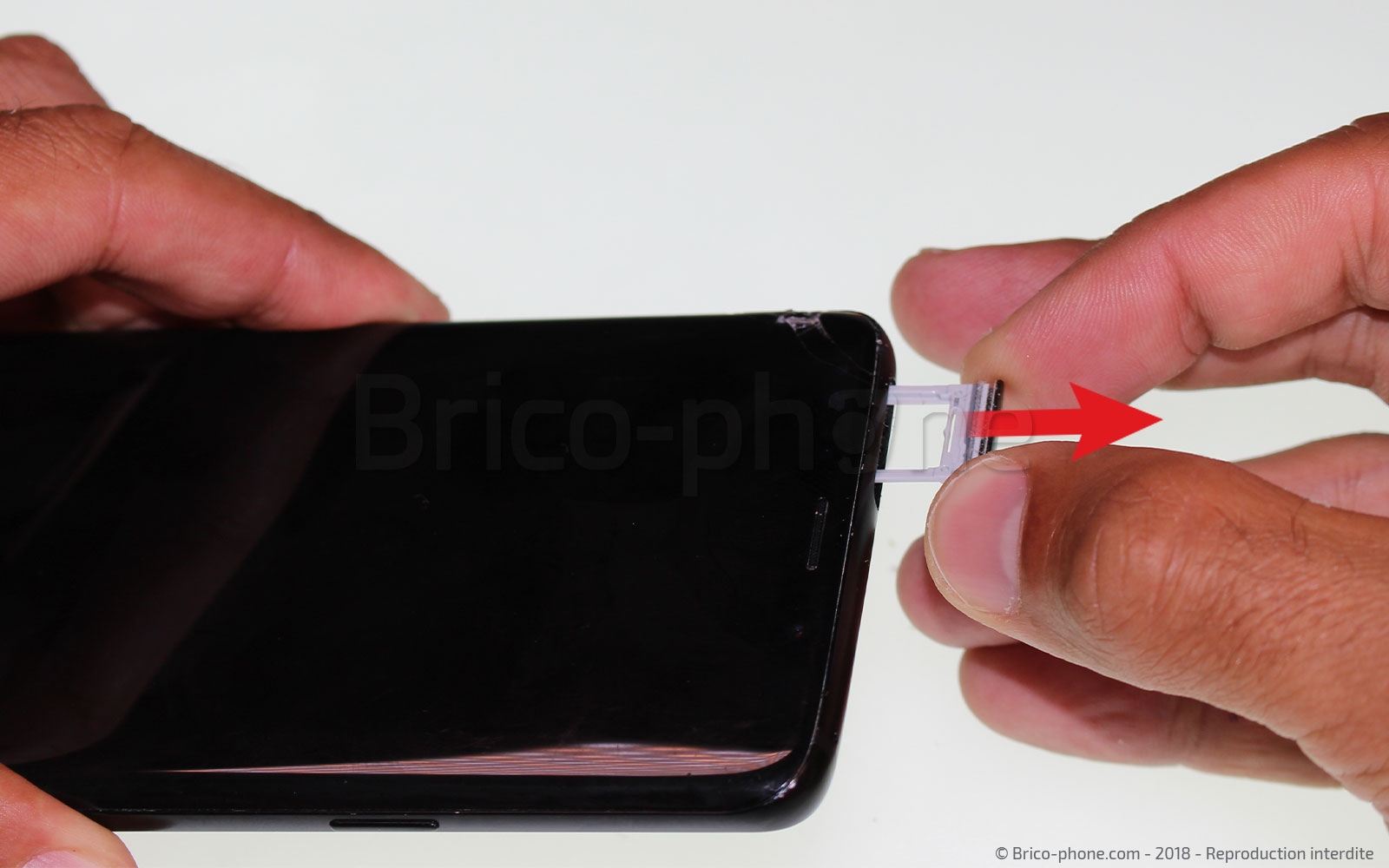

Retirez ensuite le rack SIM de votre Samsung Galaxy S9+ à l'aide de l'outil SIM de votre kit et commencez la réparation.
Etape 1 : Mettre hors tension et retirer le rack SIM
Etape 1 : Mettre hors tension et retirer le rack SIM
Etape 1 : Mettre hors tension et retirer le rack SIM
Etape 1 : Mettre hors tension et retirer le rack SIM
Outils du kit utilisés
Outils du kit utilisés

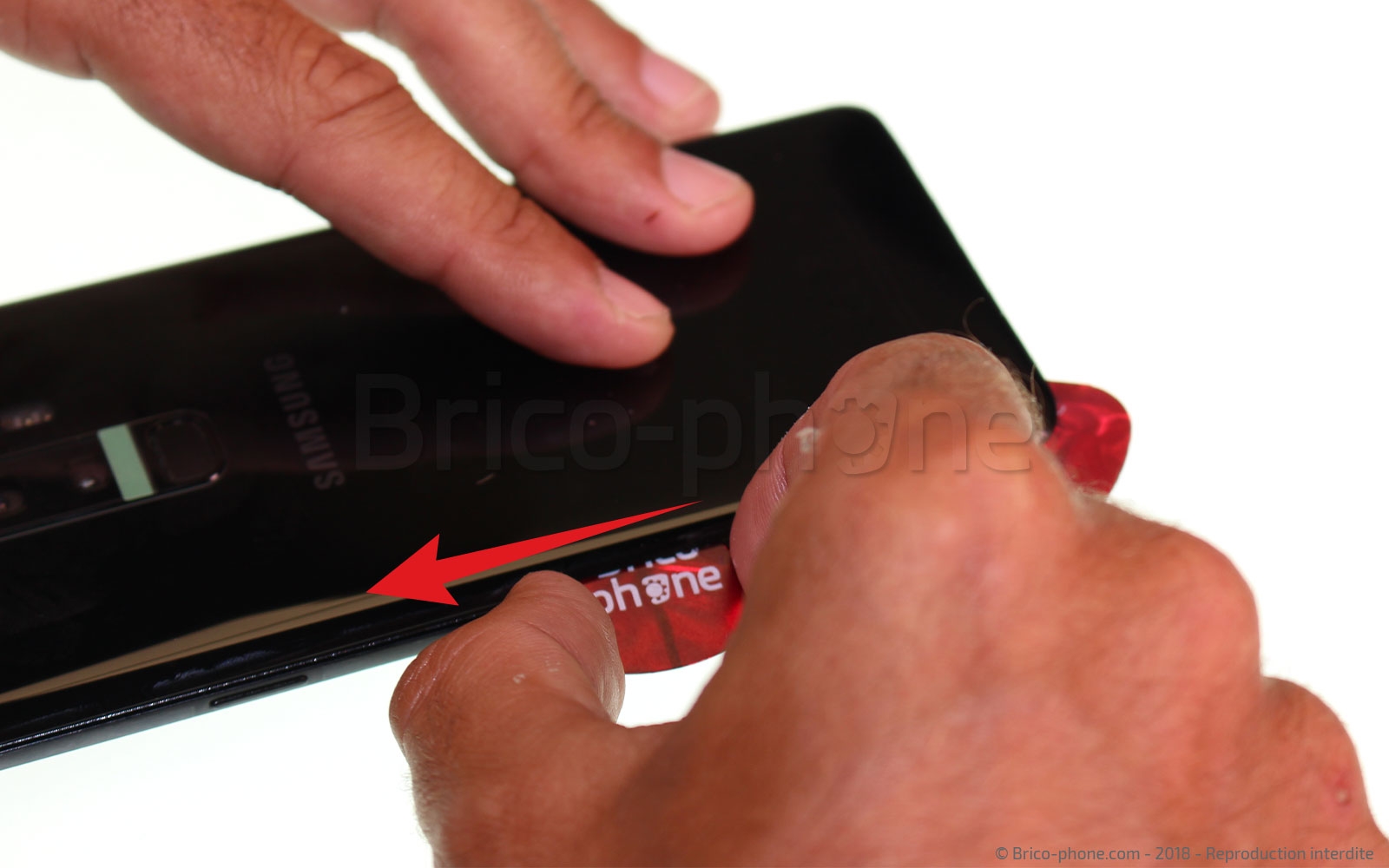

Etape 2 : Décoller la vitre arrière

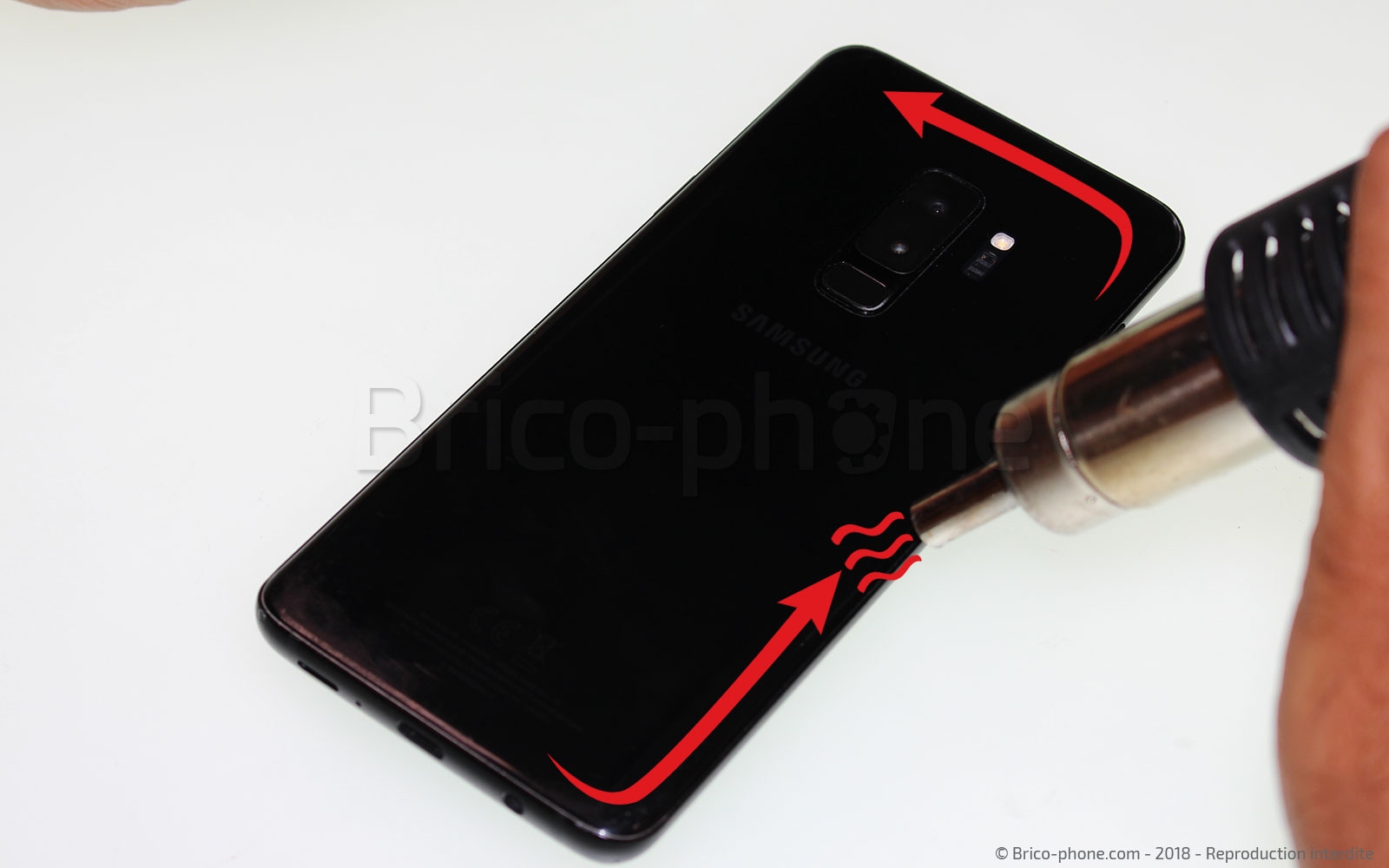

Munissez vous d'un sèche cheveux ou d'un mini décapeur thermique (en vente sur notre boutique en ligne) et chauffez le contour de la vitre arrière de votre appareil. Une fois chauffé, l'adhésif qui retient la vitre arrière devrait être suffisamment mou pour être retiré.

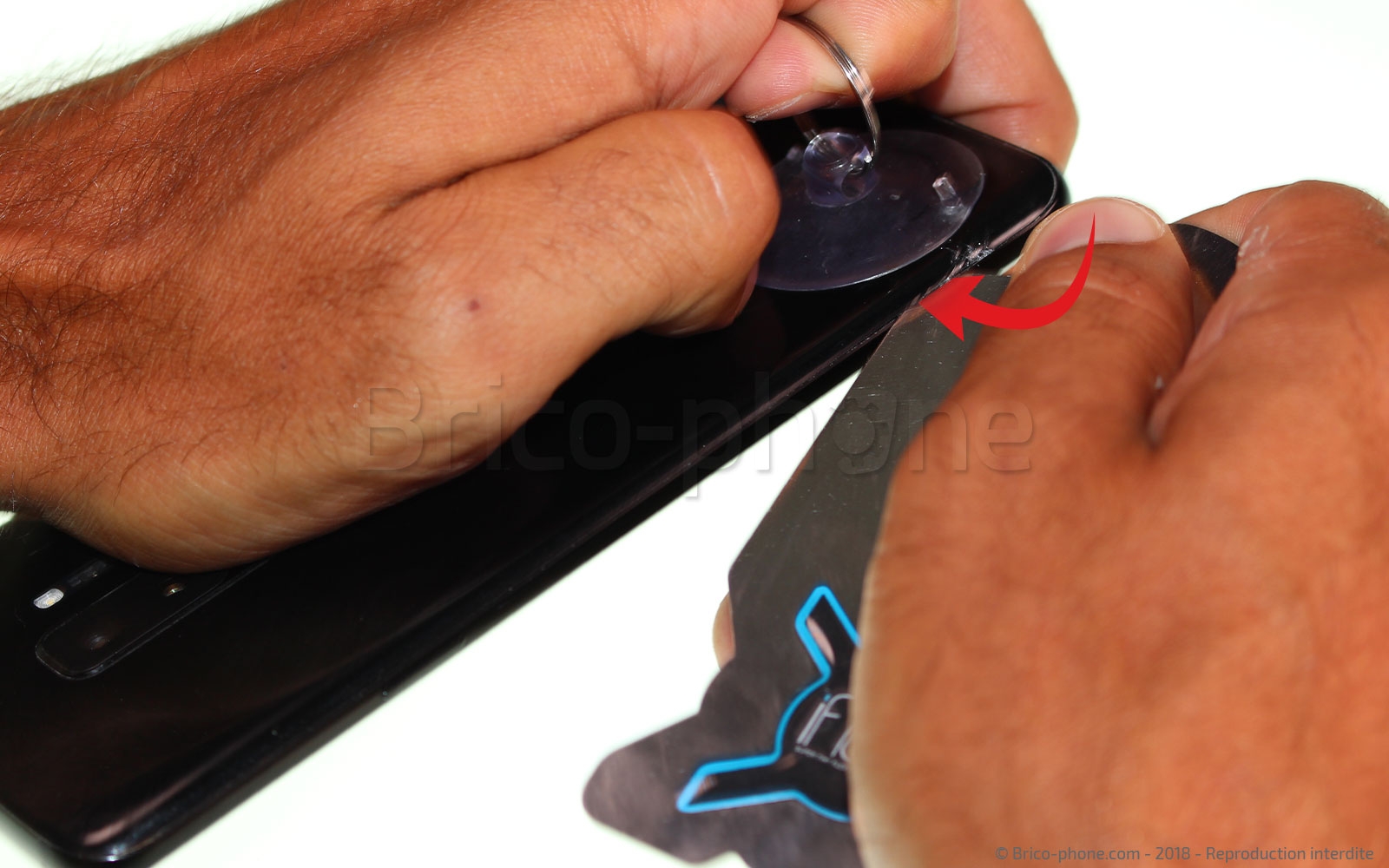

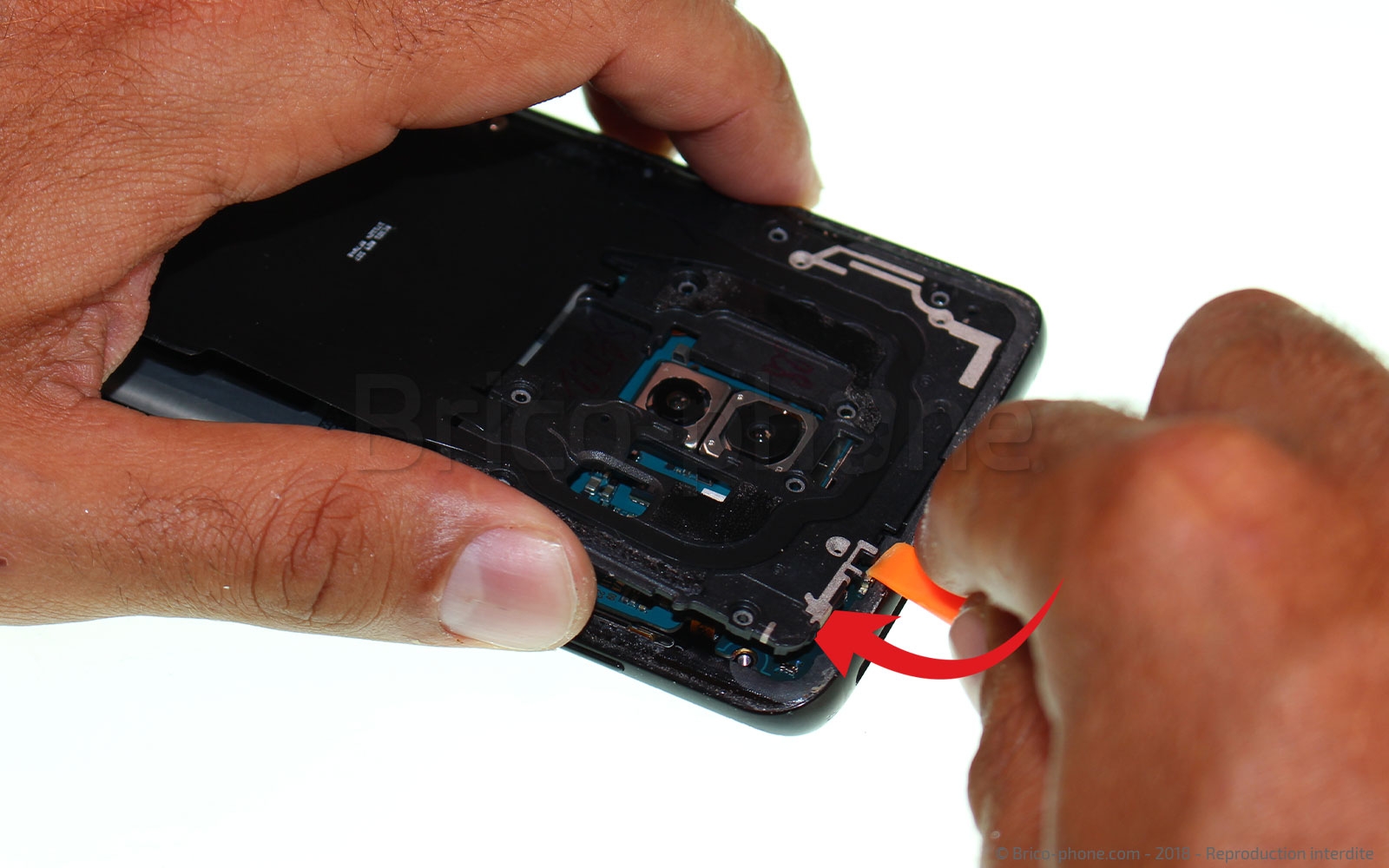

Collez la ventouse dans un coin de l'écran et tirez la boucle afin de pouvoir créer un espace entre la vitre arrière et le chassis avec un médiator métallique. Vous pouvez aussi utiliser un iFlex, en ventre sur notre site internet. Enfin, placez un médiator plastique dans l'interstice créé et glissez le le long de la vitre arrière pour la décoller et révéler la nappe qui la tient au chassis.
Etape 2 : Décoller la vitre arrière
Etape 2 : Décoller la vitre arrière
Etape 2 : Décoller la vitre arrière
Etape 2 : Décoller la vitre arrière
Etape 2 : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Outil d'ouverture iFlex
9,90 €

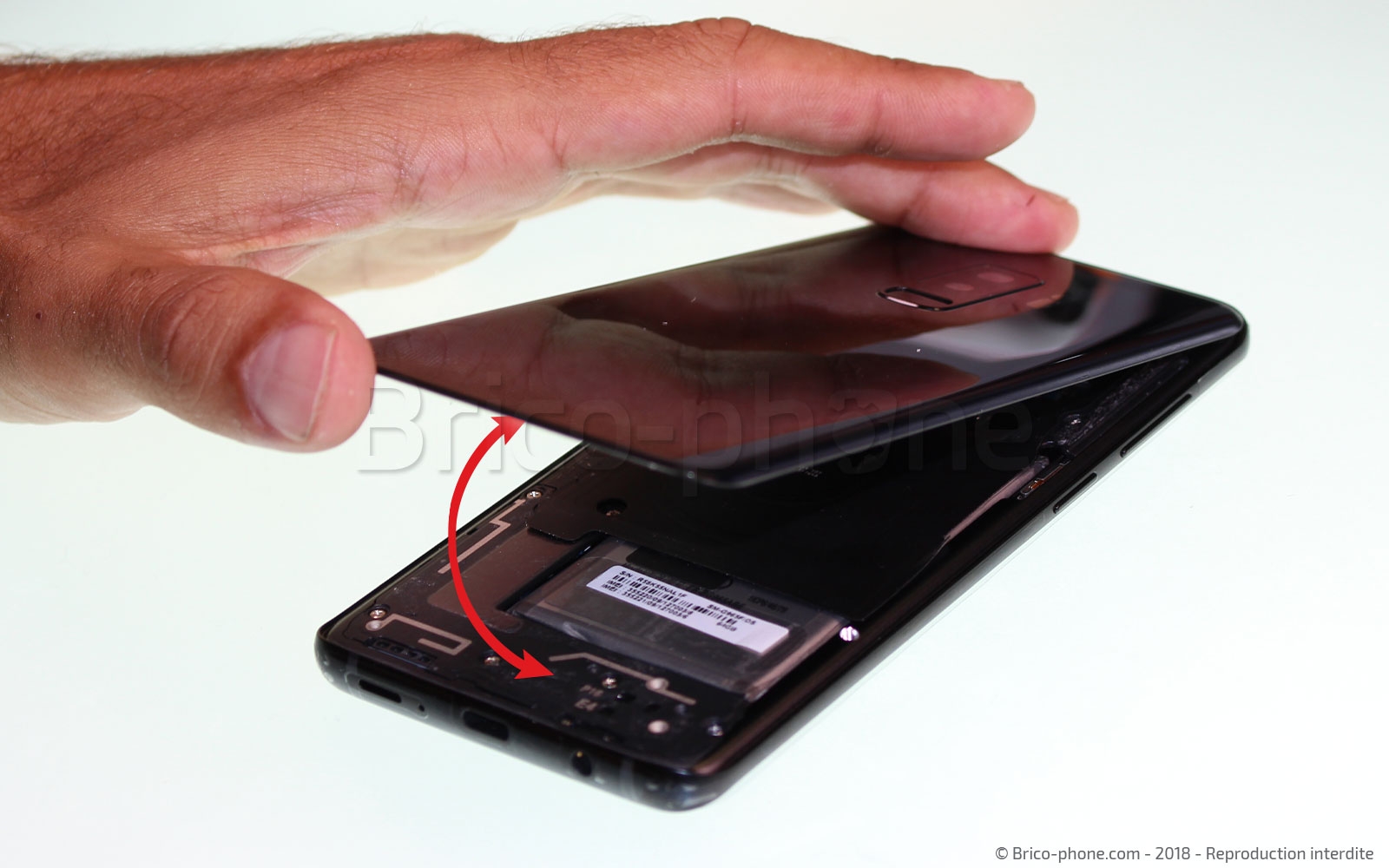

Etape 3 : Retirer la vitre arrière

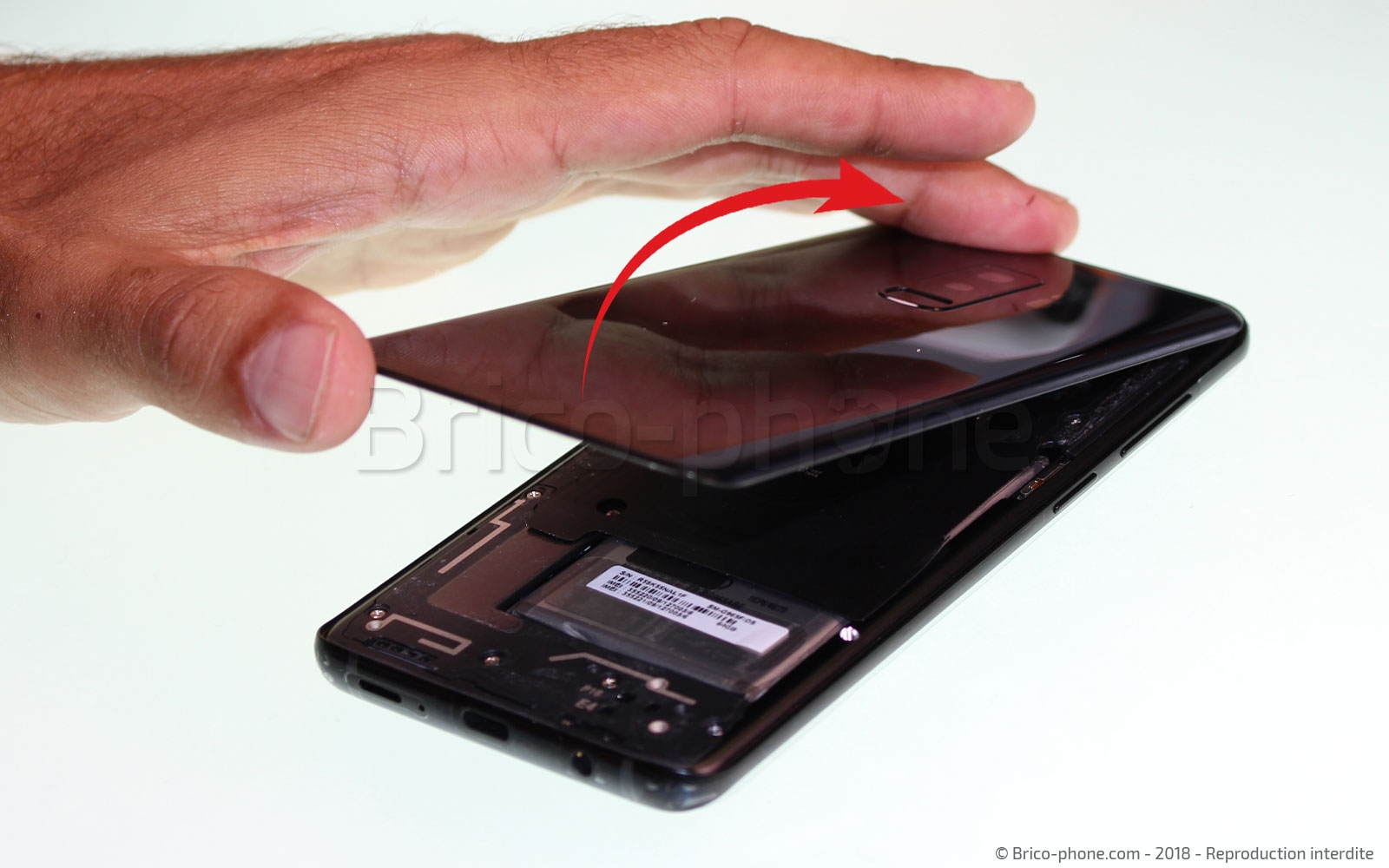

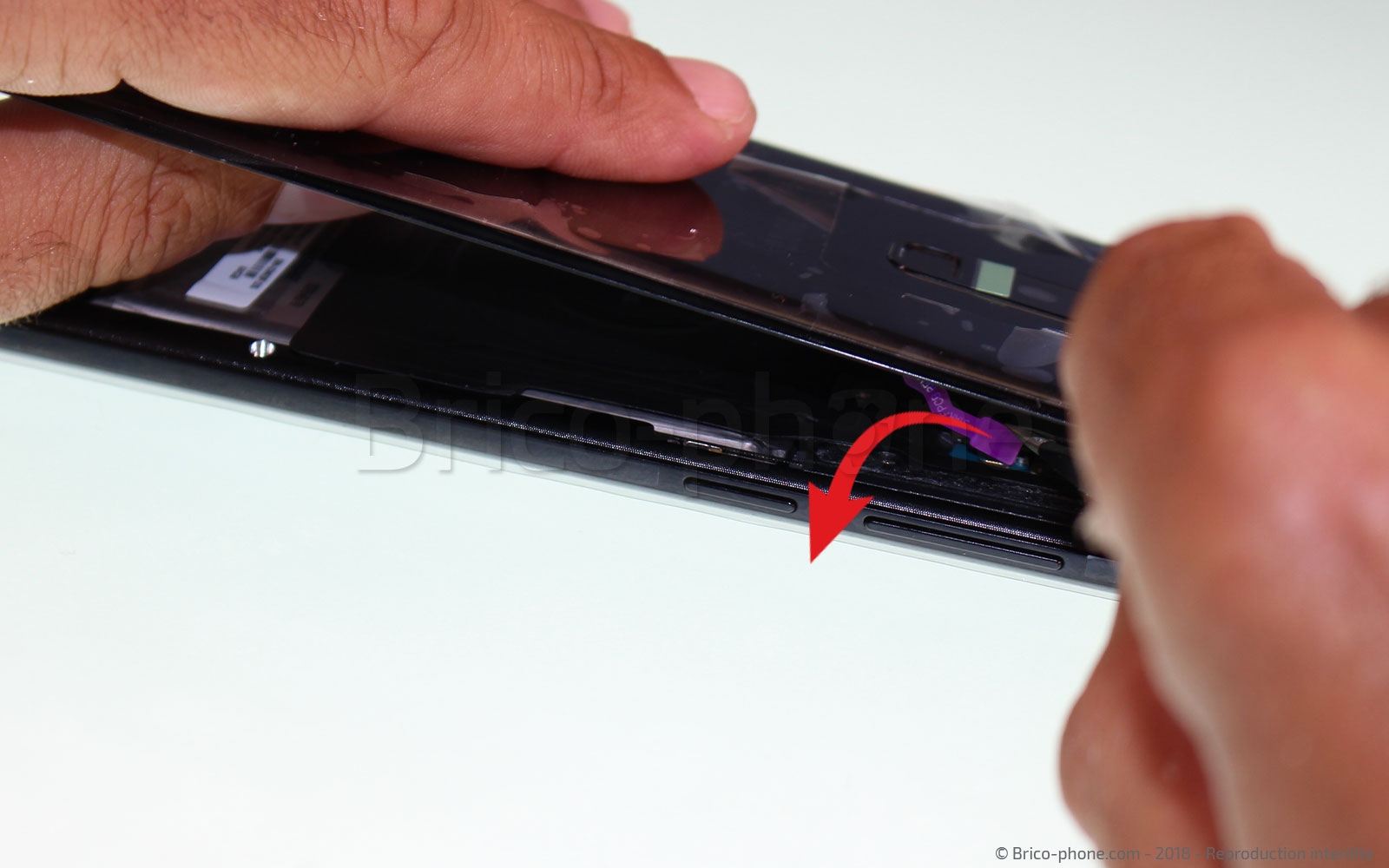

Munissez vous maintenant de la brucelles (pincette) de votre kit d'outils et déconnectez la nappe du lecteur d'empreinte (au dos du téléphone) de la carte mère (chassis). Une fois déconnecté, vous pouvez retirer entièrement la vitre arrière de l'appareil.
Etape 3 : Retirer la vitre arrière
Etape 3 : Retirer la vitre arrière
Etape 3 : Retirer la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

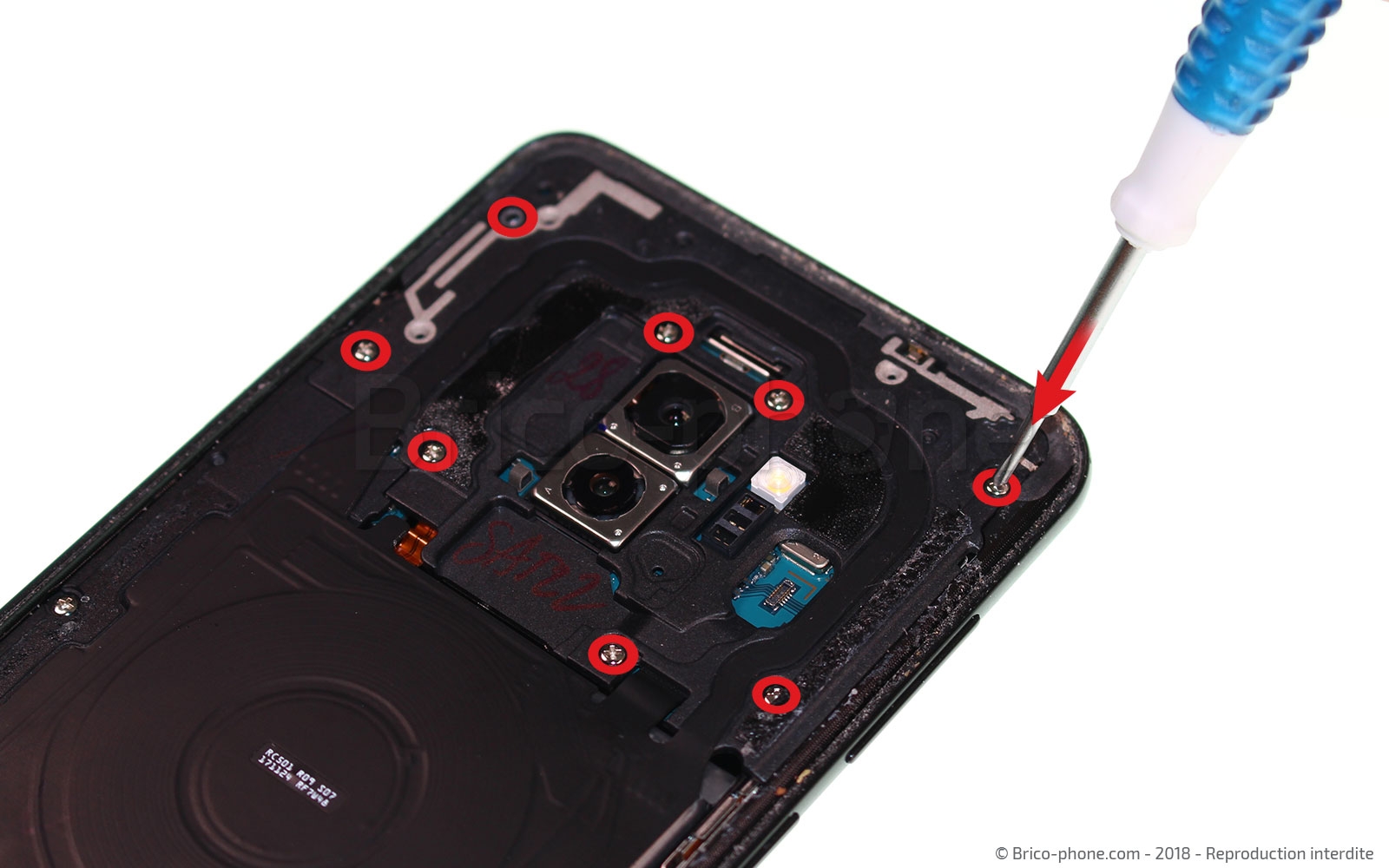

Etape 4 : Dévisser la plaquette du haut de l'appareil

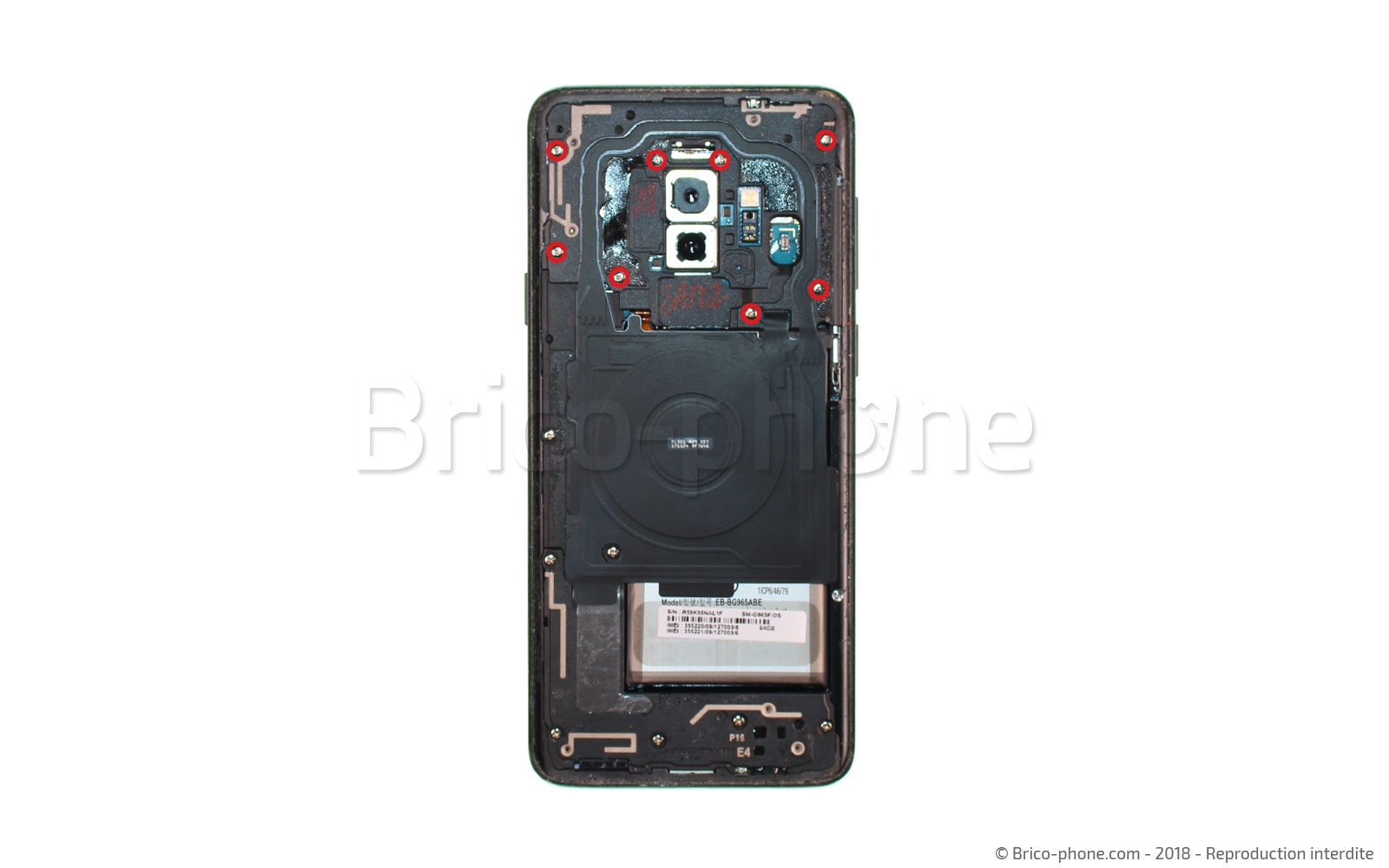

A l'aide de votre tournevis cruciforme (contenu dans votre kit d'outils Brico-Phone), retirez les huit vis qui maintiennent la plaquette plastique supérieure du smartphone en place.
Etape 4 : Dévisser la plaquette du haut de l'appareil
Etape 4 : Dévisser la plaquette du haut de l'appareil
Etape 4 : Dévisser la plaquette du haut de l'appareil
Outils du kit utilisés
Outils du kit utilisés

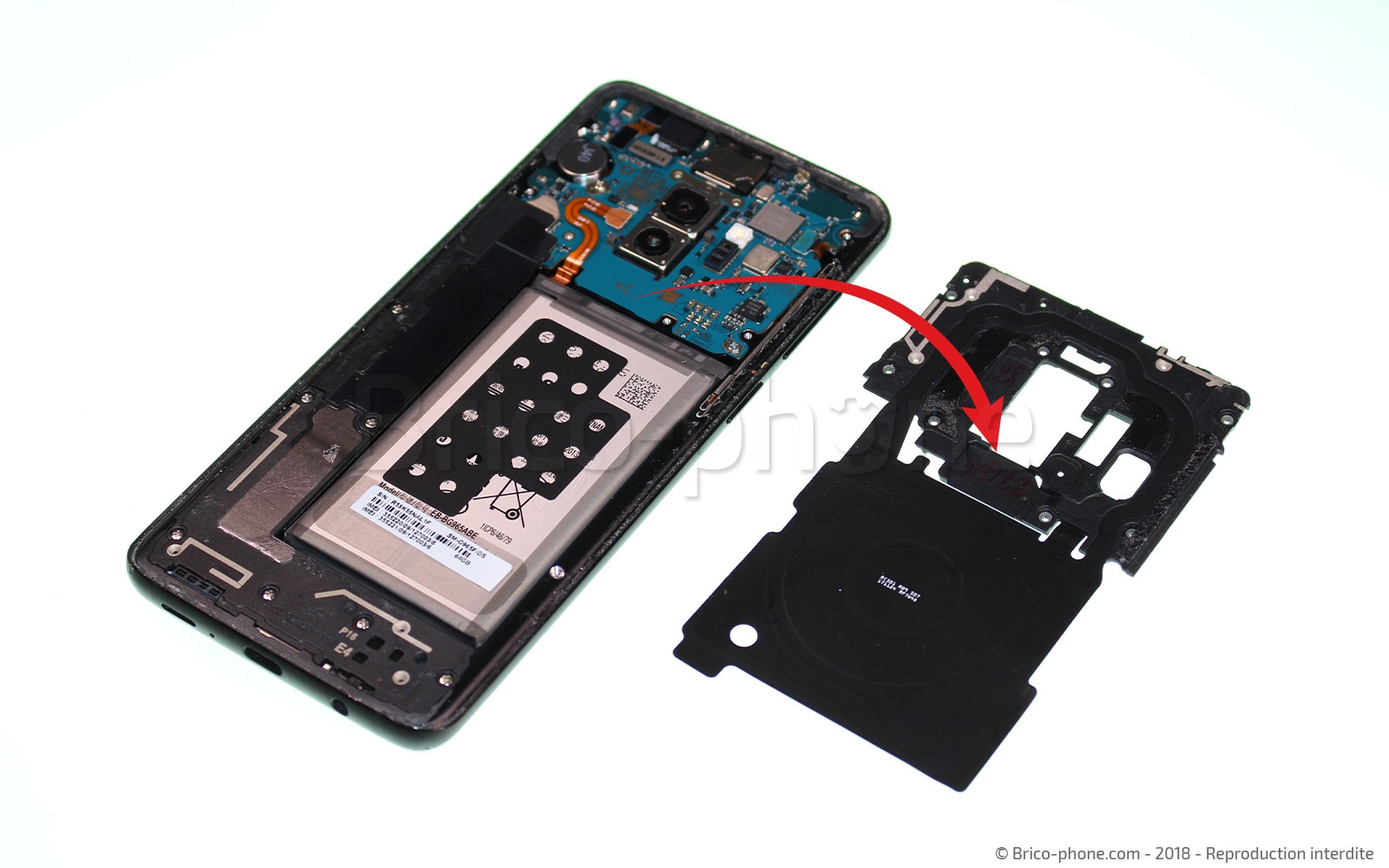

Etape 5 : Retirer la nappe induction et la plaquette supérieure

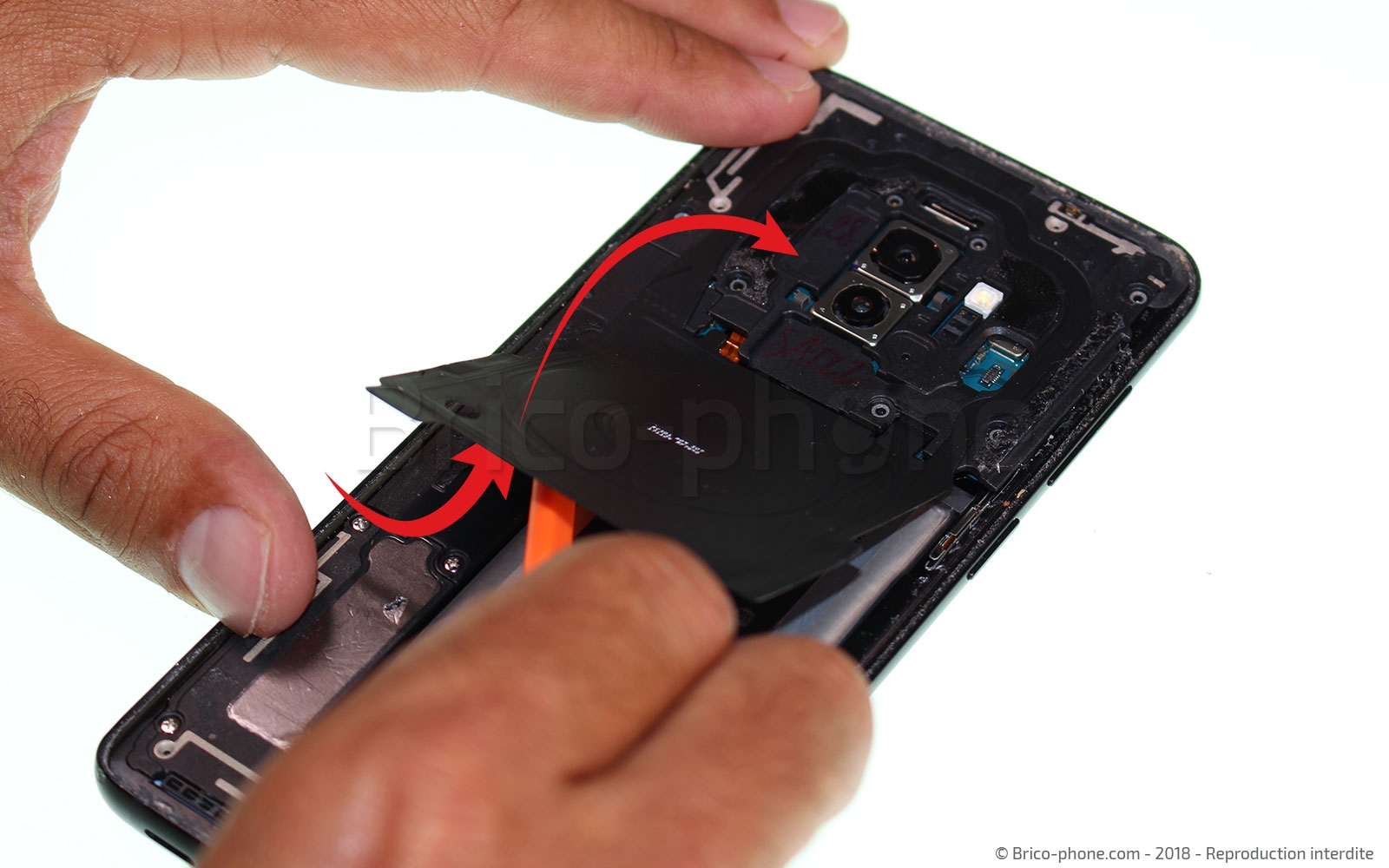

A l'aide du levier en nylon, soulevez progressivement la nappe de charge par induction placé au dessus de votre batterie. Déclipsez ensuite la plaquette en plastique supérieure de votre Samsung Galaxy S9+ et retirez la du téléphone.
Etape 5 : Retirer la nappe induction et la plaquette supérieure
Etape 5 : Retirer la nappe induction et la plaquette supérieure
Etape 5 : Retirer la nappe induction et la plaquette supérieure
Etape 5 : Retirer la nappe induction et la plaquette supérieure
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Déconnecter la batterie

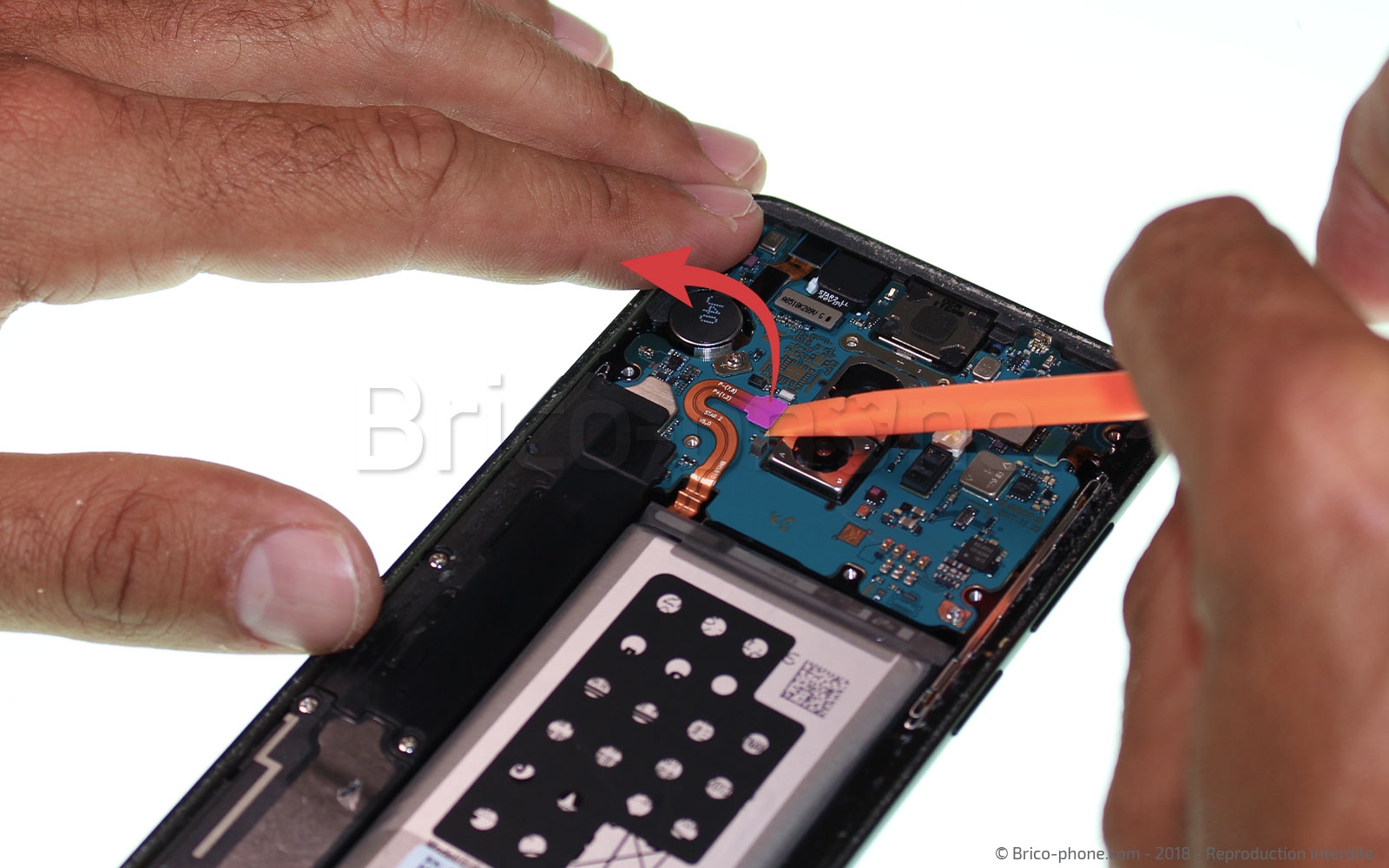

Munissez vous à nouveau du levier en Nylon de votre kit d'outils et déconnectez le connecteur de la batterie. Cela évitera tout risque de mise sous tension accidentelle du téléphone.
Etape 6 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Retirer la batterie

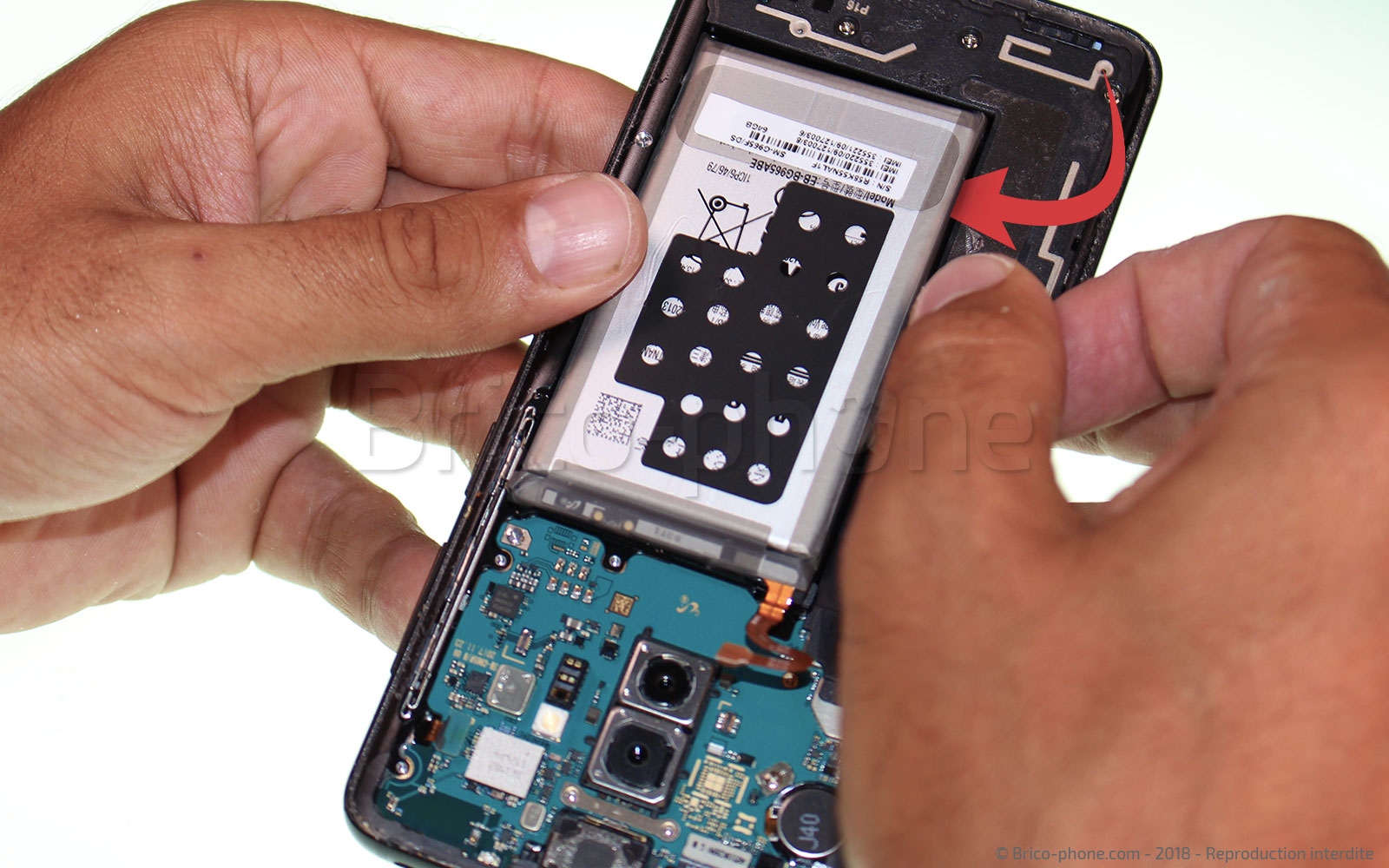

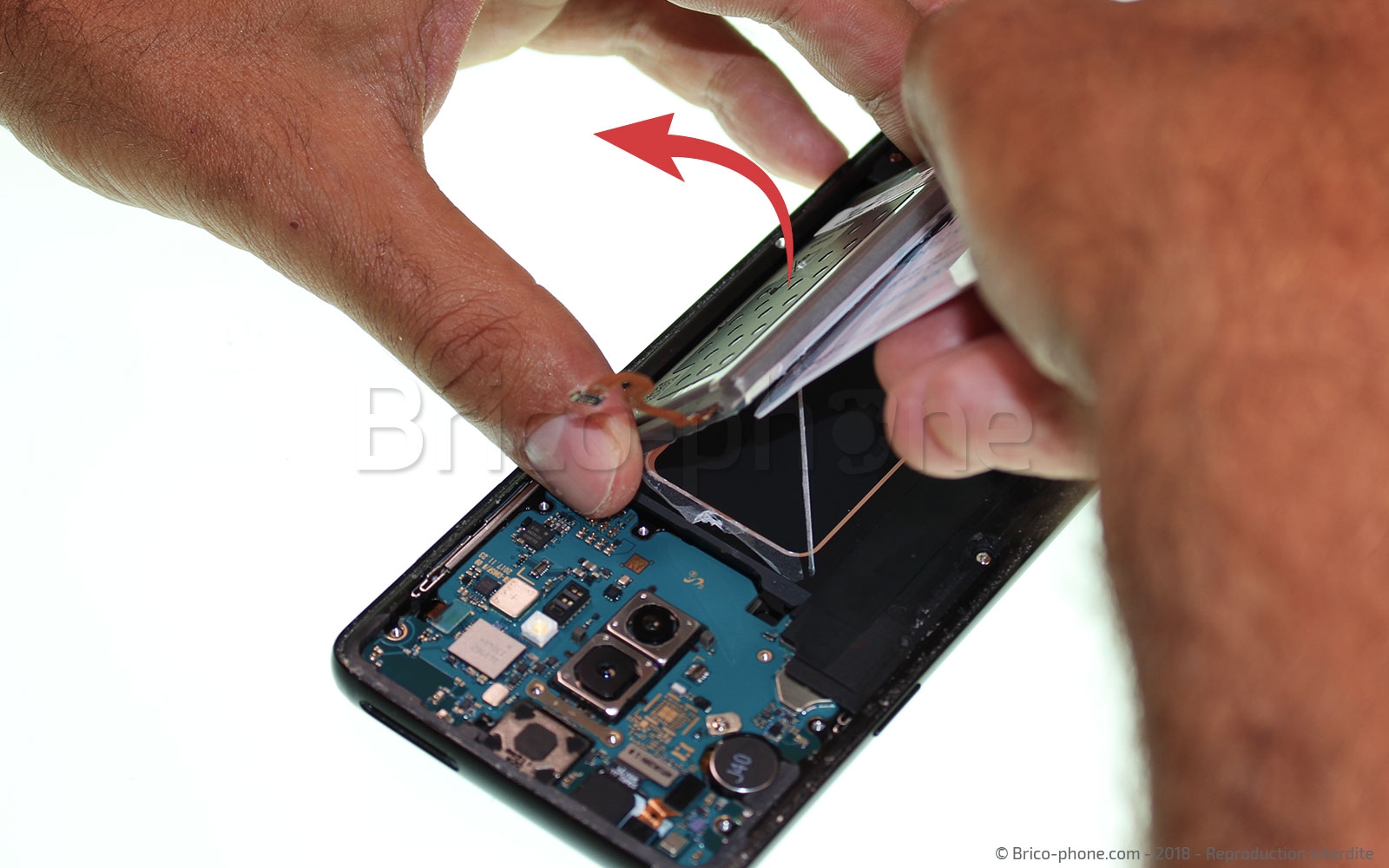

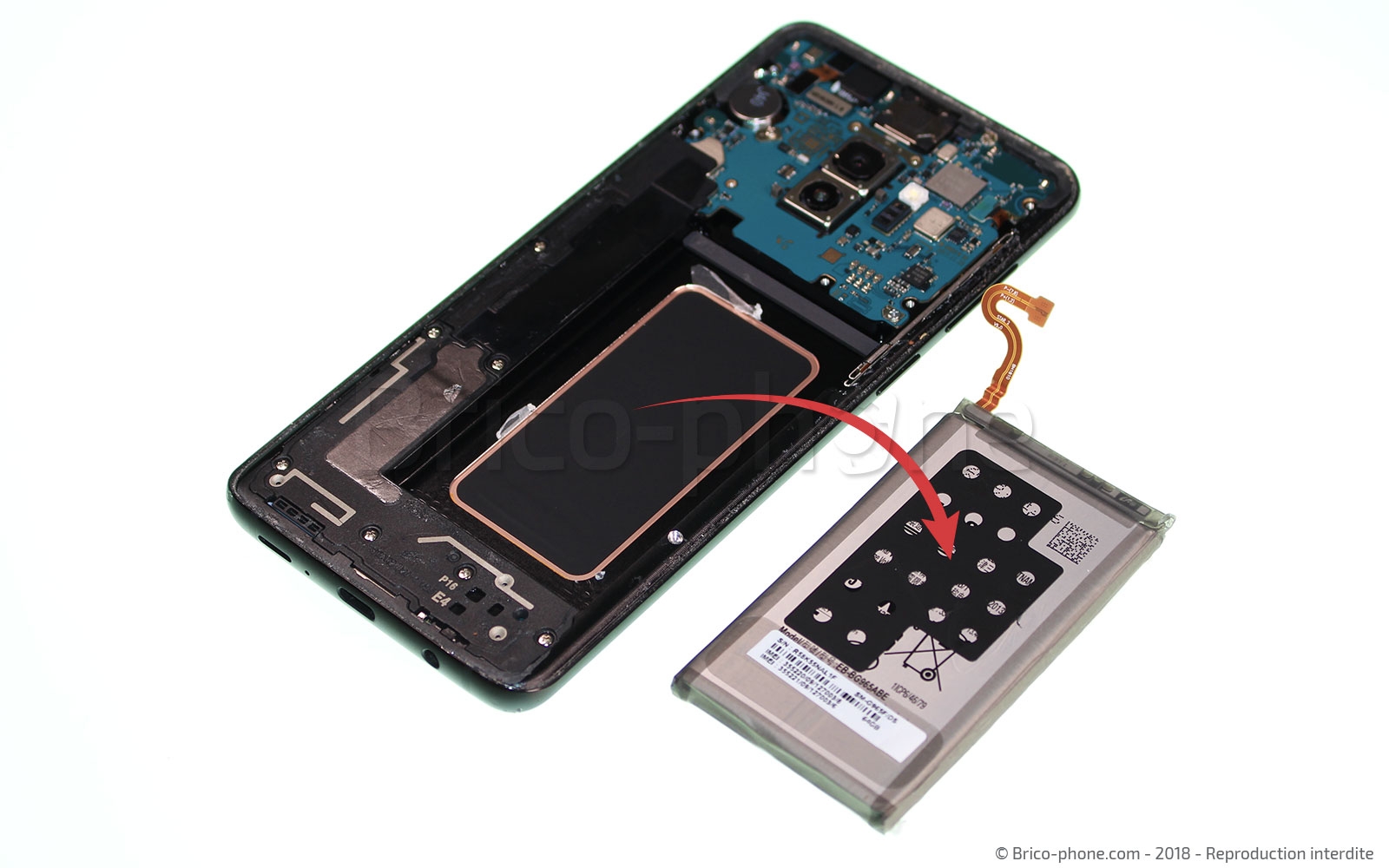

Faites progressivement levier avec votre médiator métallique le long de la batterie afin de la libérer petit à petit de l'adhésif qui la retient. Placez ensuite la carte en PVC de votre kit d'outils dans l'espace créé précédemment et soulevez uniformément la batterie afin de ne pas la plier ou l'endommager. Enfin, retirez la du téléphone.
Etape 7 : Retirer la batterie
Etape 7 : Retirer la batterie
Etape 7 : Retirer la batterie
Etape 7 : Retirer la batterie
Etape 7 : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

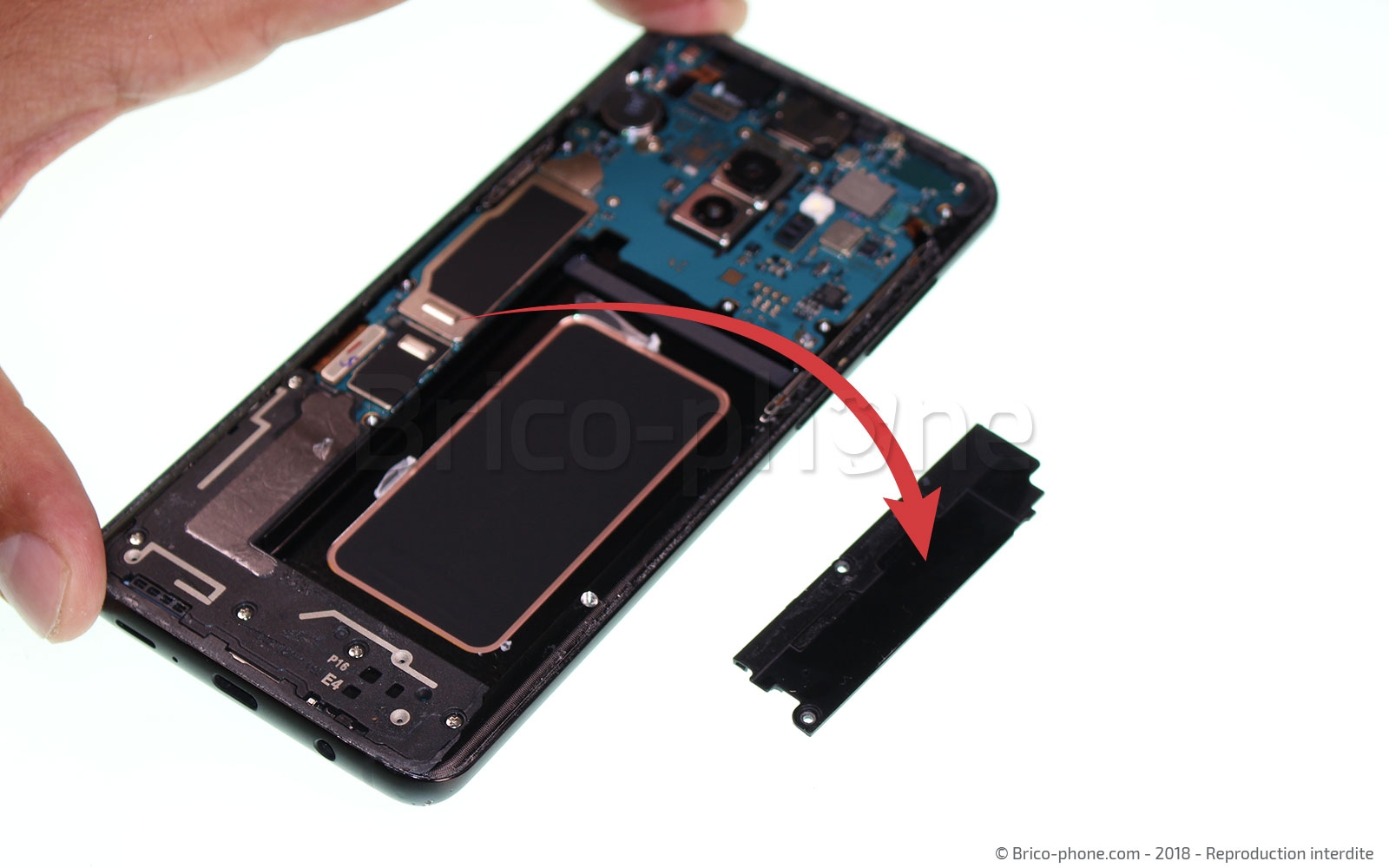

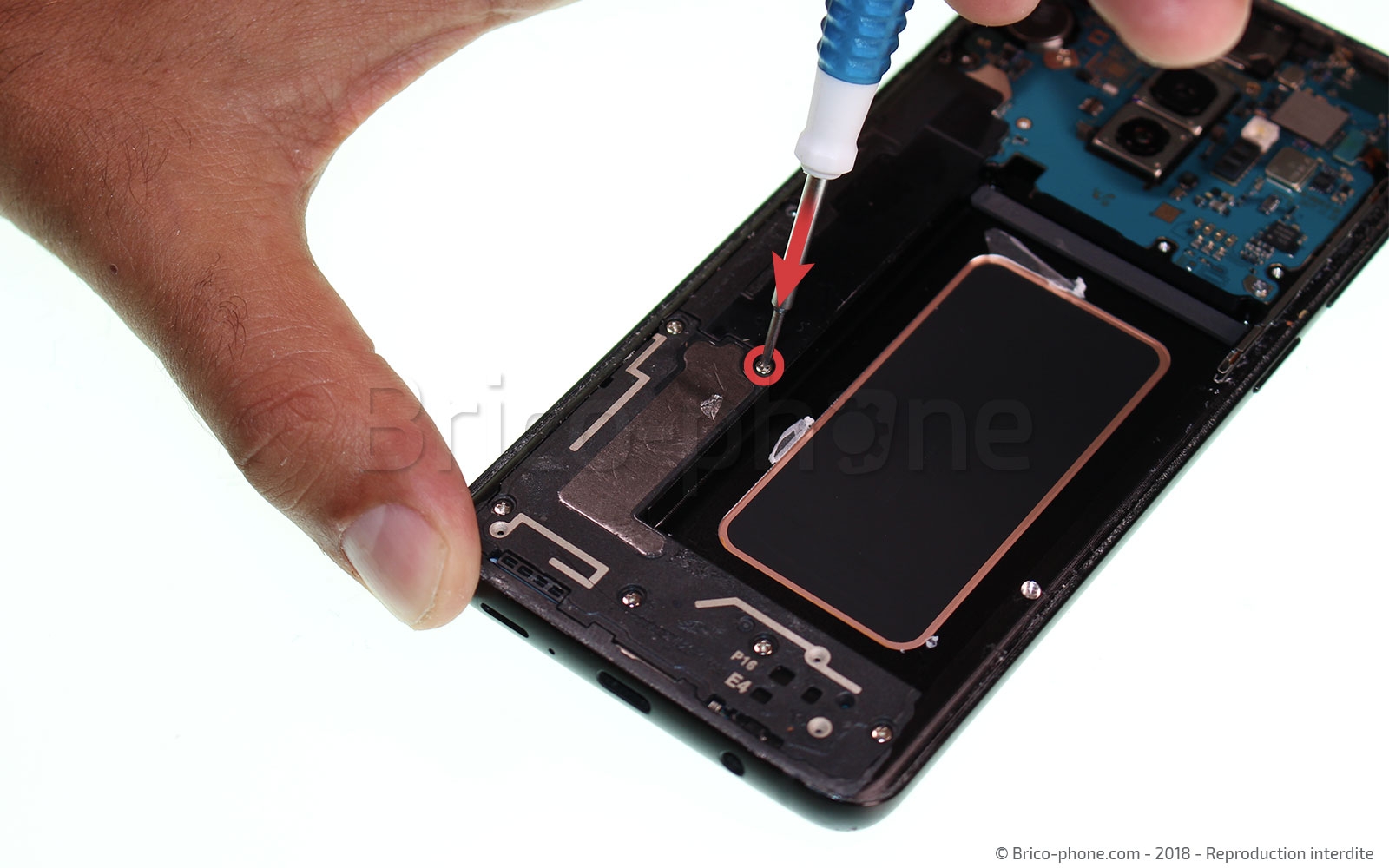

Etape 8 : Retirer la plaquette en plastique

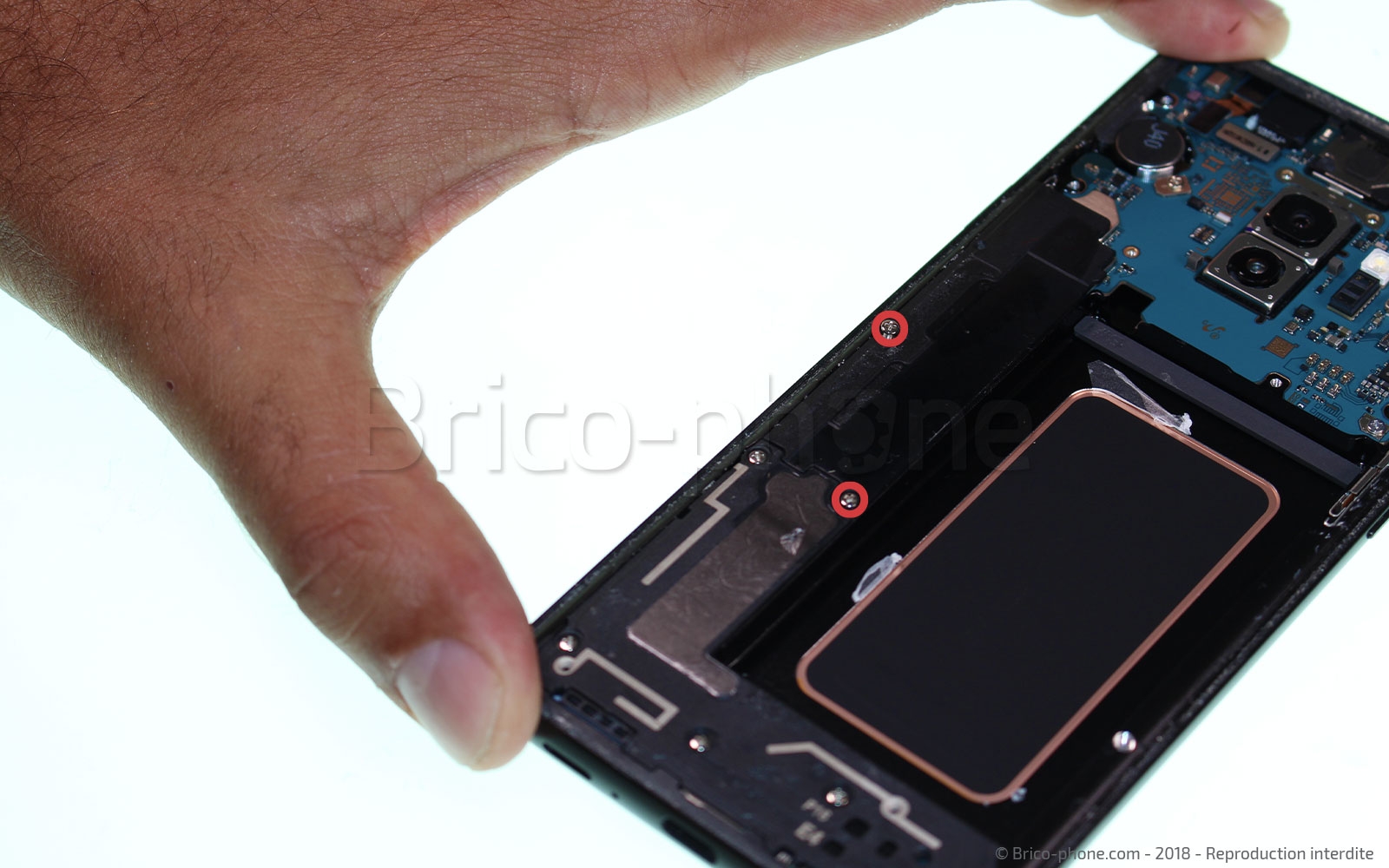

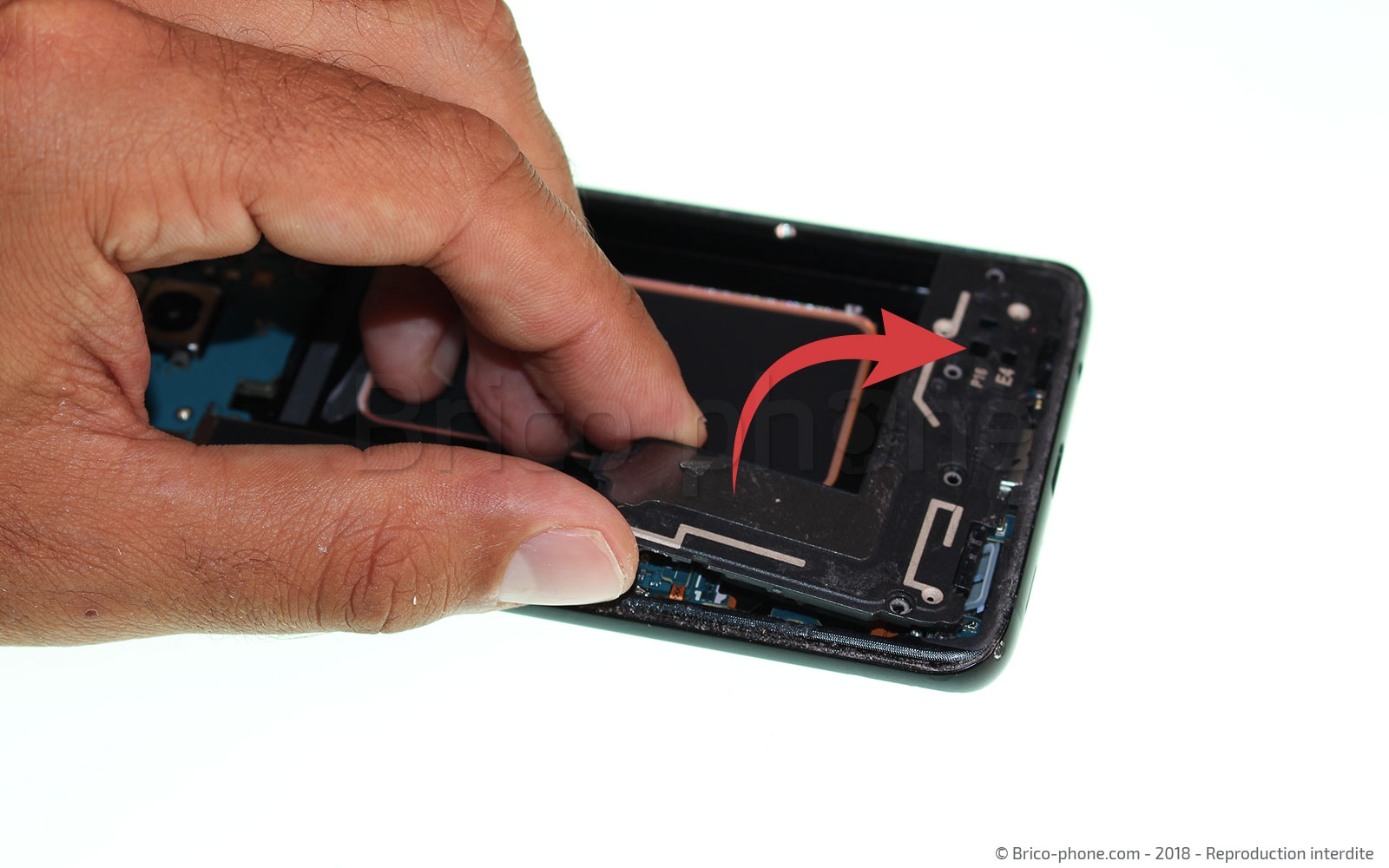

A l'aide d'un tournevis cruciforme, retirez les deux vis qui tiennent la plaquette en plastique à gauche de la batterie en place. Une fois dévissé, vous pourrez facilement la retirer à la main afin de passer à l'étape suivante.
Etape 8 : Retirer la plaquette en plastique
Etape 8 : Retirer la plaquette en plastique
Etape 8 : Retirer la plaquette en plastique
Etape 8 : Retirer la plaquette en plastique
Etape 8 : Retirer la plaquette en plastique
Outils du kit utilisés
Outils du kit utilisés

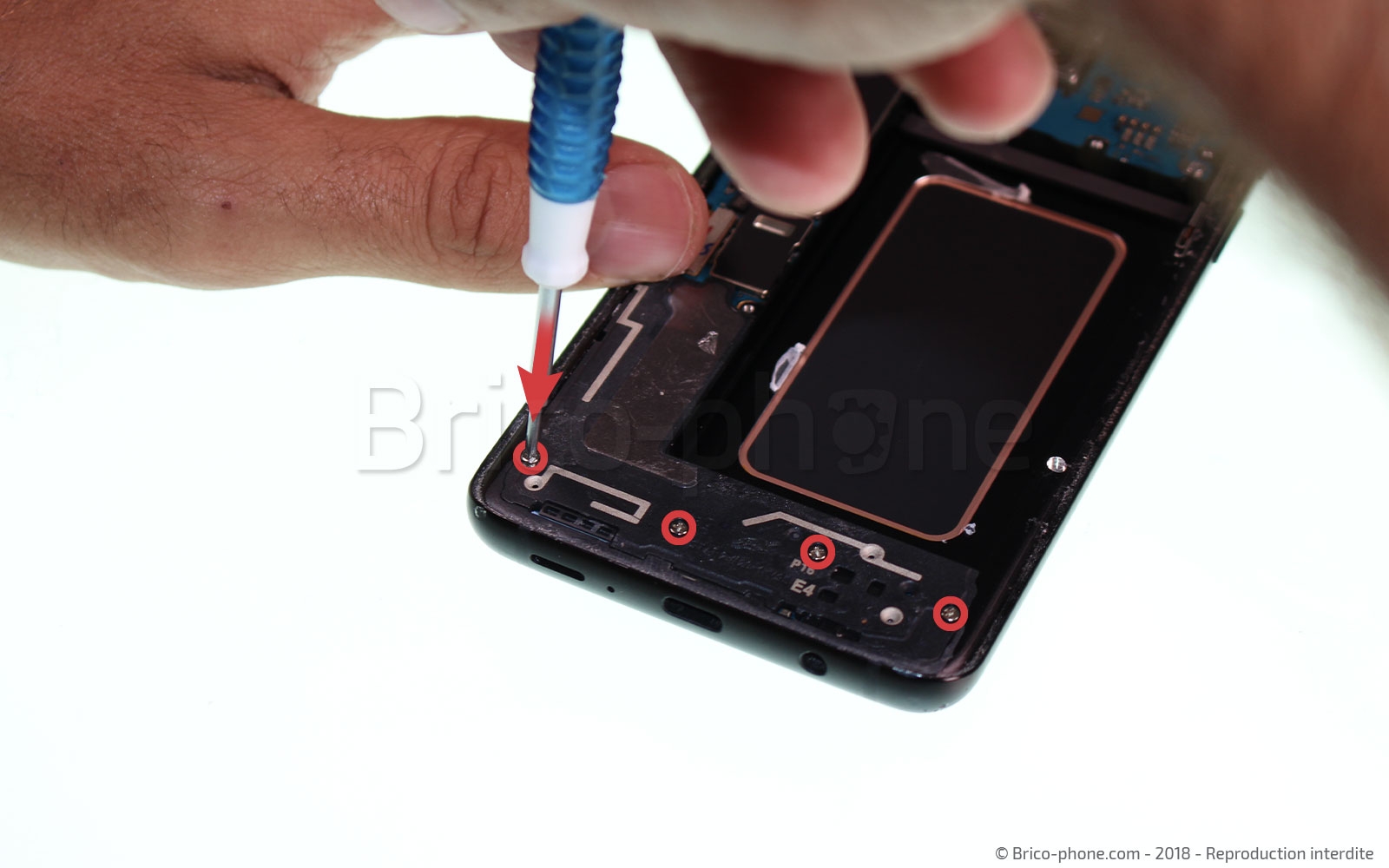

Etape 9 : Retirer le bloc haut parleur

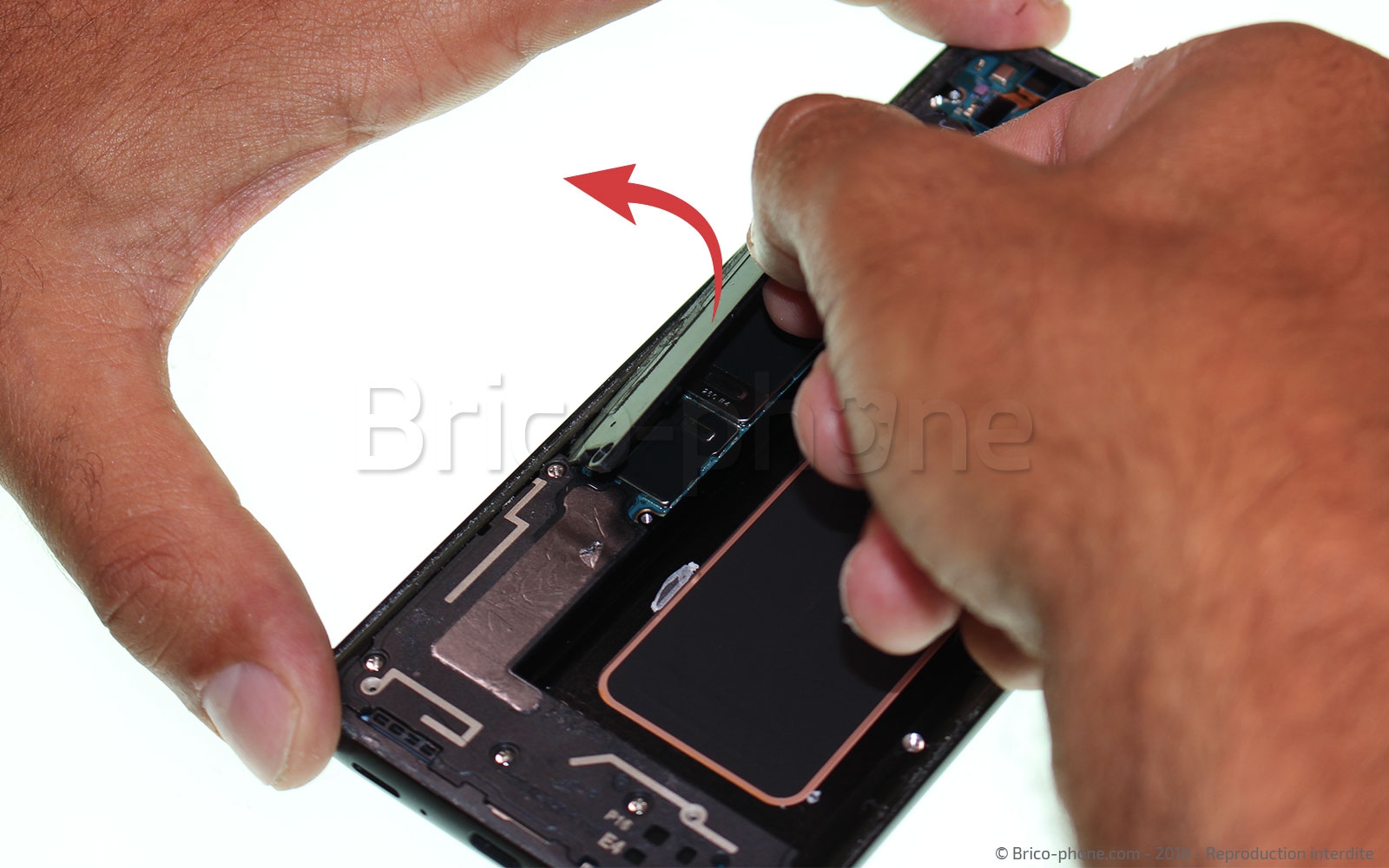

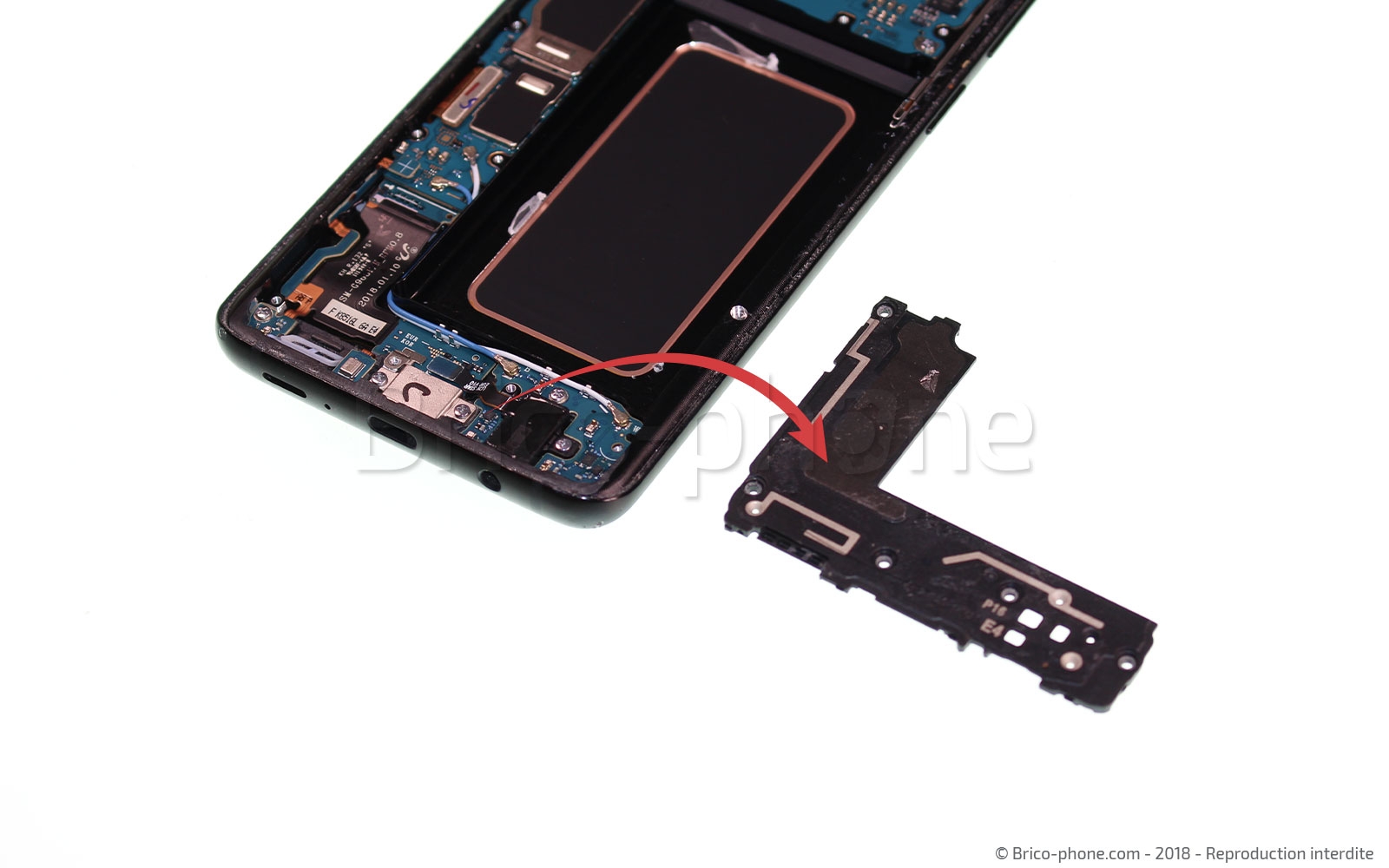

Vous pouvez maintenant retirer les 4 vis cruciforme qui maintiennent le bloc haut parleur en place sous la batterie. Une fois dévissé, soulevé le délicatement afin de le dégager de son emplacement dans votre Samsung Galaxy S9+ et sortez le du téléphone.
Etape 9 : Retirer le bloc haut parleur
Etape 9 : Retirer le bloc haut parleur
Etape 9 : Retirer le bloc haut parleur
Etape 9 : Retirer le bloc haut parleur
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Retirer les caméras avant

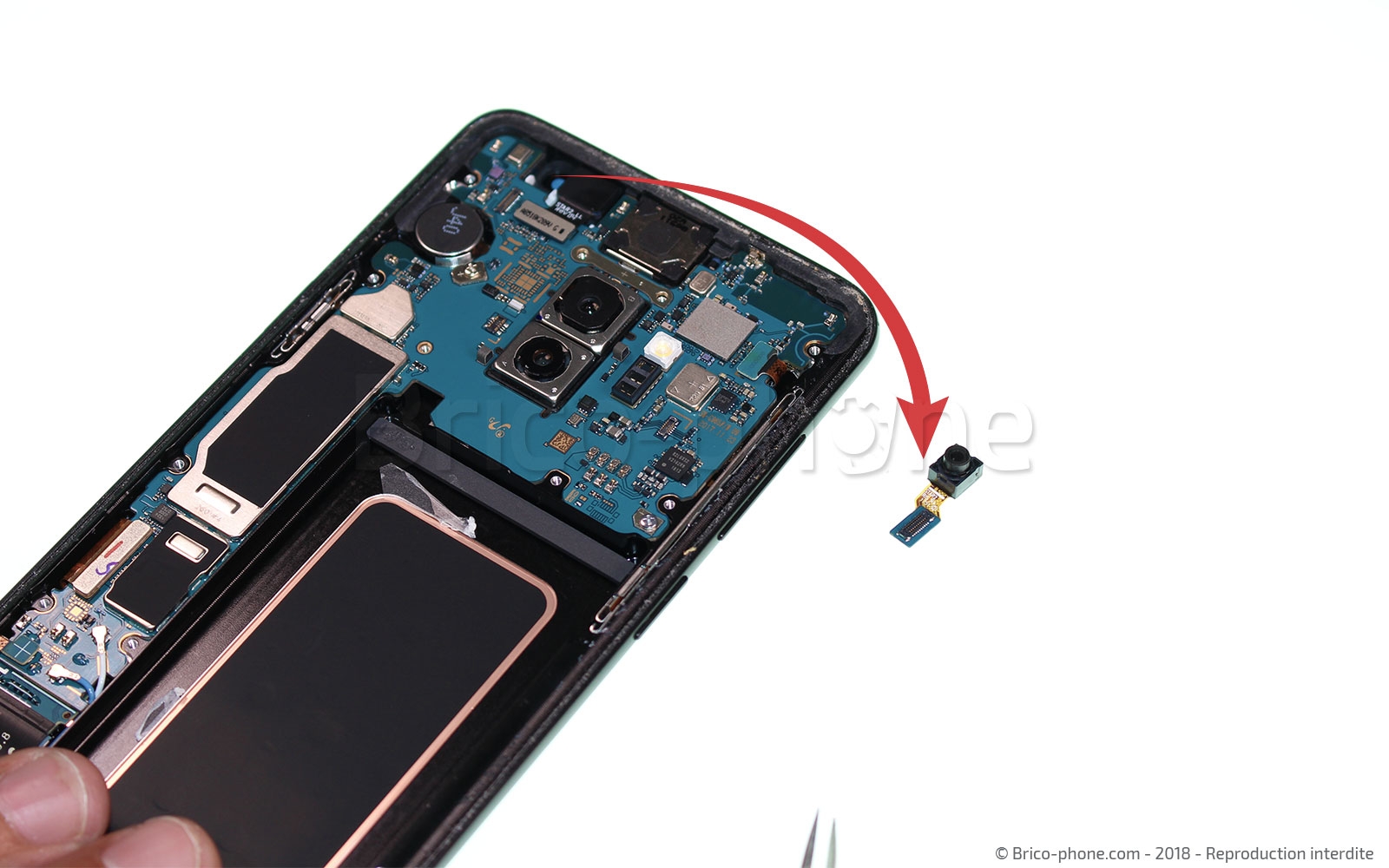

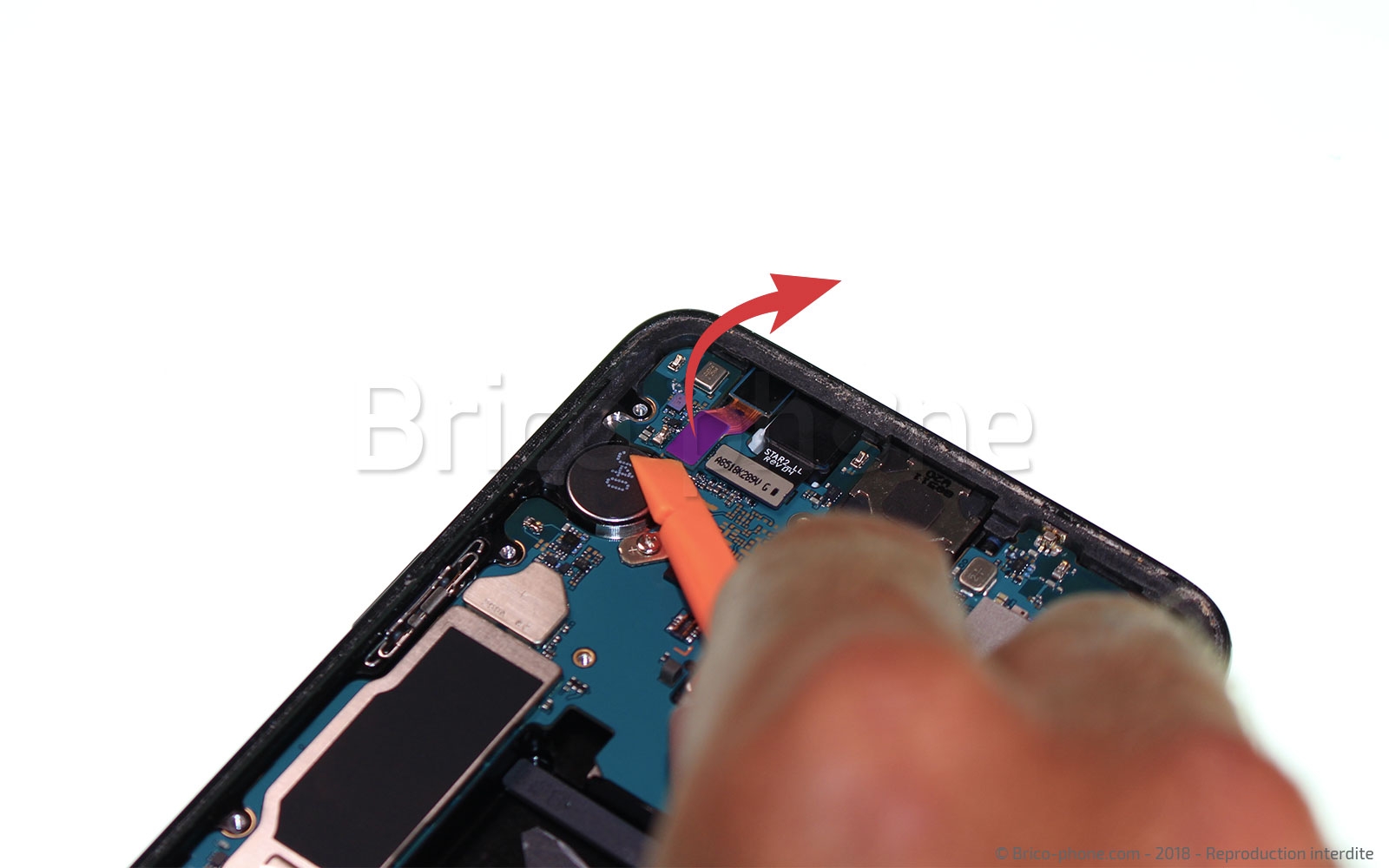

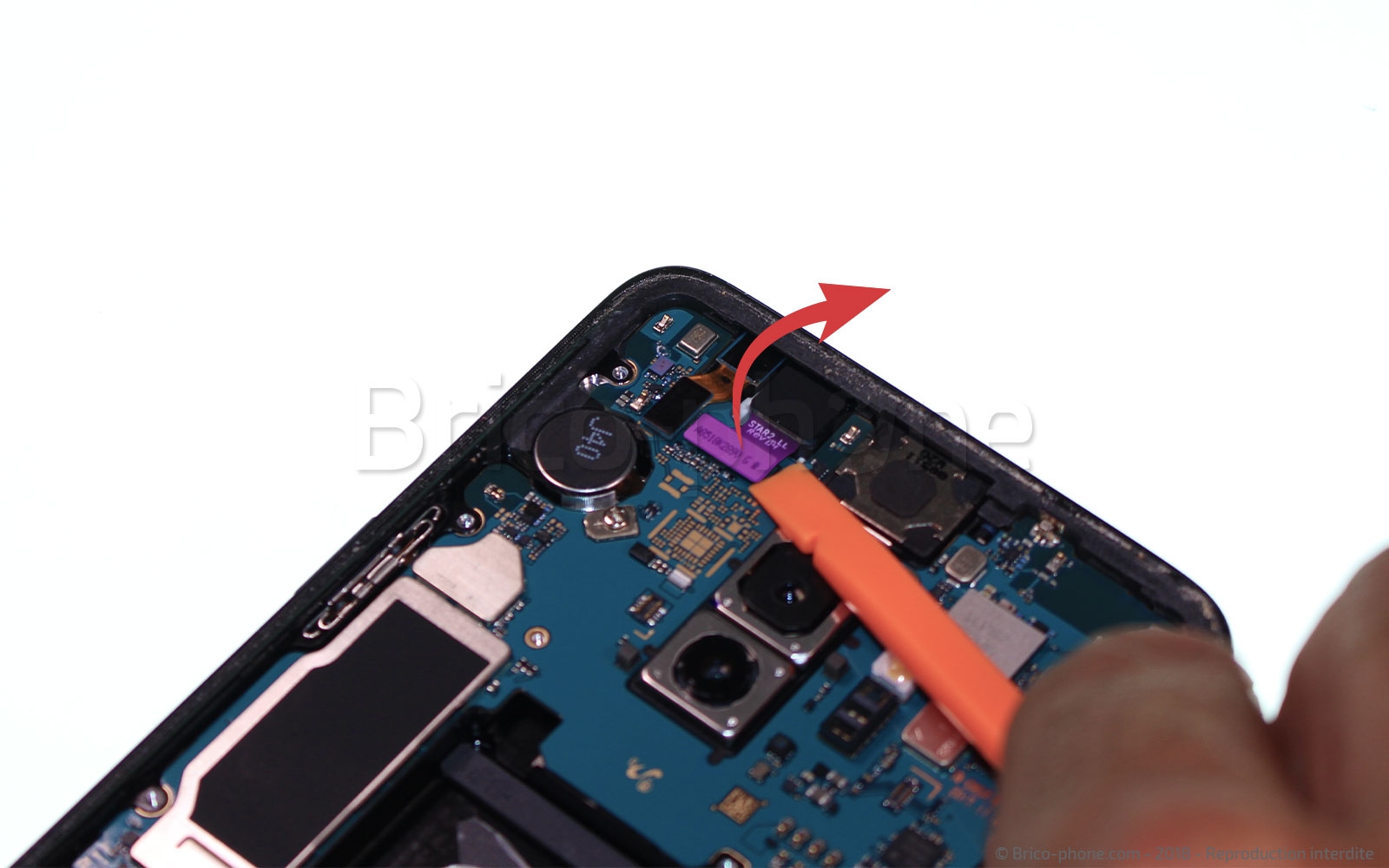

Vous pouvez maintenant commencer à retirer les éléments connectés à la carte mère (haut du téléphone). Pour commencer, retirez les deux caméras avant (caméra et scanner d'iris) en soulevant leurs connecteurs à l'aide du levier en nylon de votre kit d'outils. Vous pourrez ensuite les extraire complètement du téléphone.
Etape 10 : Retirer les caméras avant
Etape 10 : Retirer les caméras avant
Etape 10 : Retirer les caméras avant
Etape 10 : Retirer les caméras avant
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Retirer les éléments de la carte mère

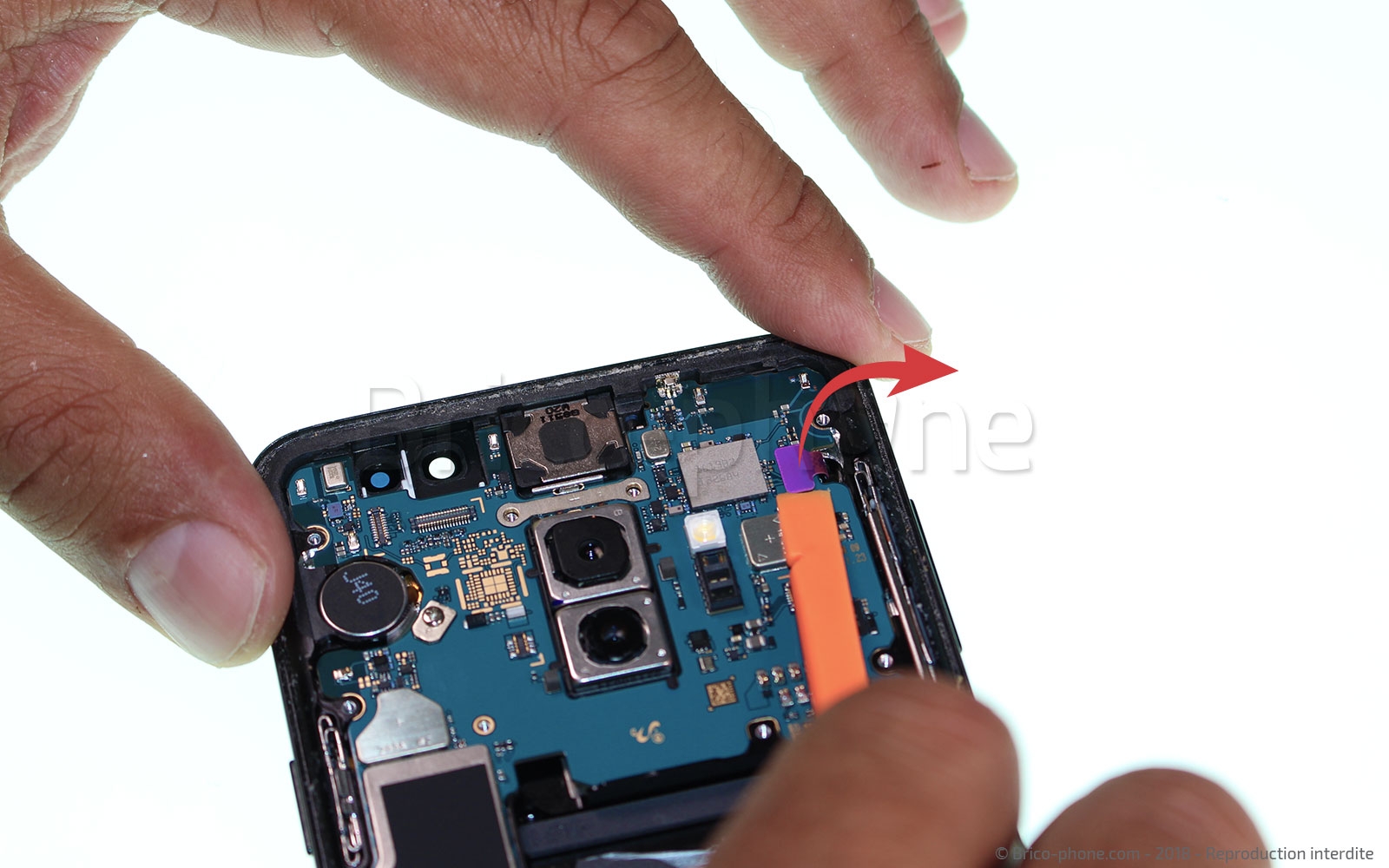

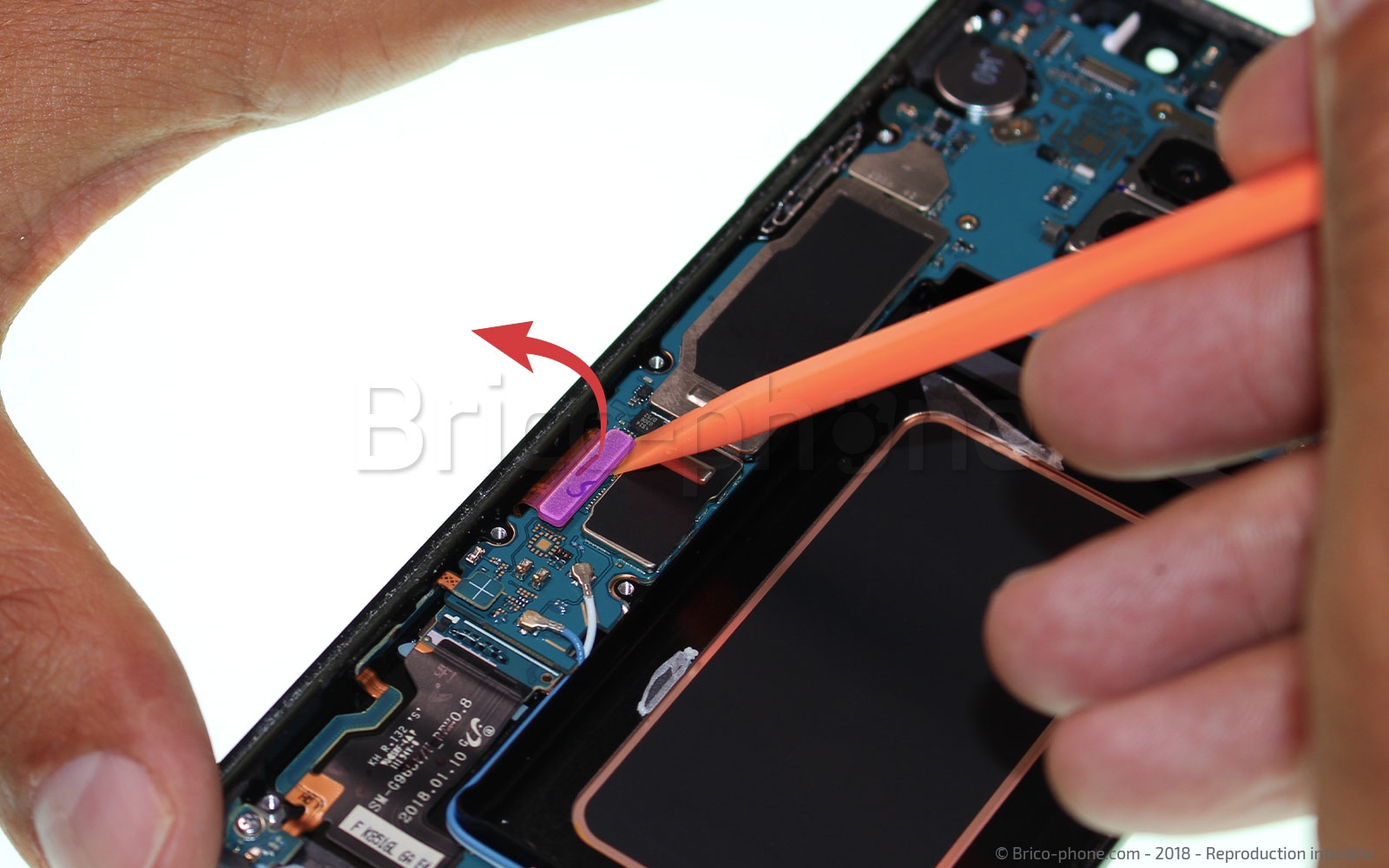

Afin de passer à la suite de se guide, il vous faudra déconnecter l'ensemble des éléments connectés à votre carte mère. Pour cette première étape, munissez vous du levier en nylon et du tournevis cruciforme de votre kit d'outils. Commencez par dévisser les deux vis qui tiennent votre carte mère en place puis déconnectez les deux connecteurs (en haut a droite et en bas a gauche) qui s'y raccorde.
Etape 11 : Retirer les éléments de la carte mère
Etape 11 : Retirer les éléments de la carte mère
Etape 11 : Retirer les éléments de la carte mère
Etape 11 : Retirer les éléments de la carte mère
Etape 11 : Retirer les éléments de la carte mère
Outils du kit utilisés
Outils du kit utilisés

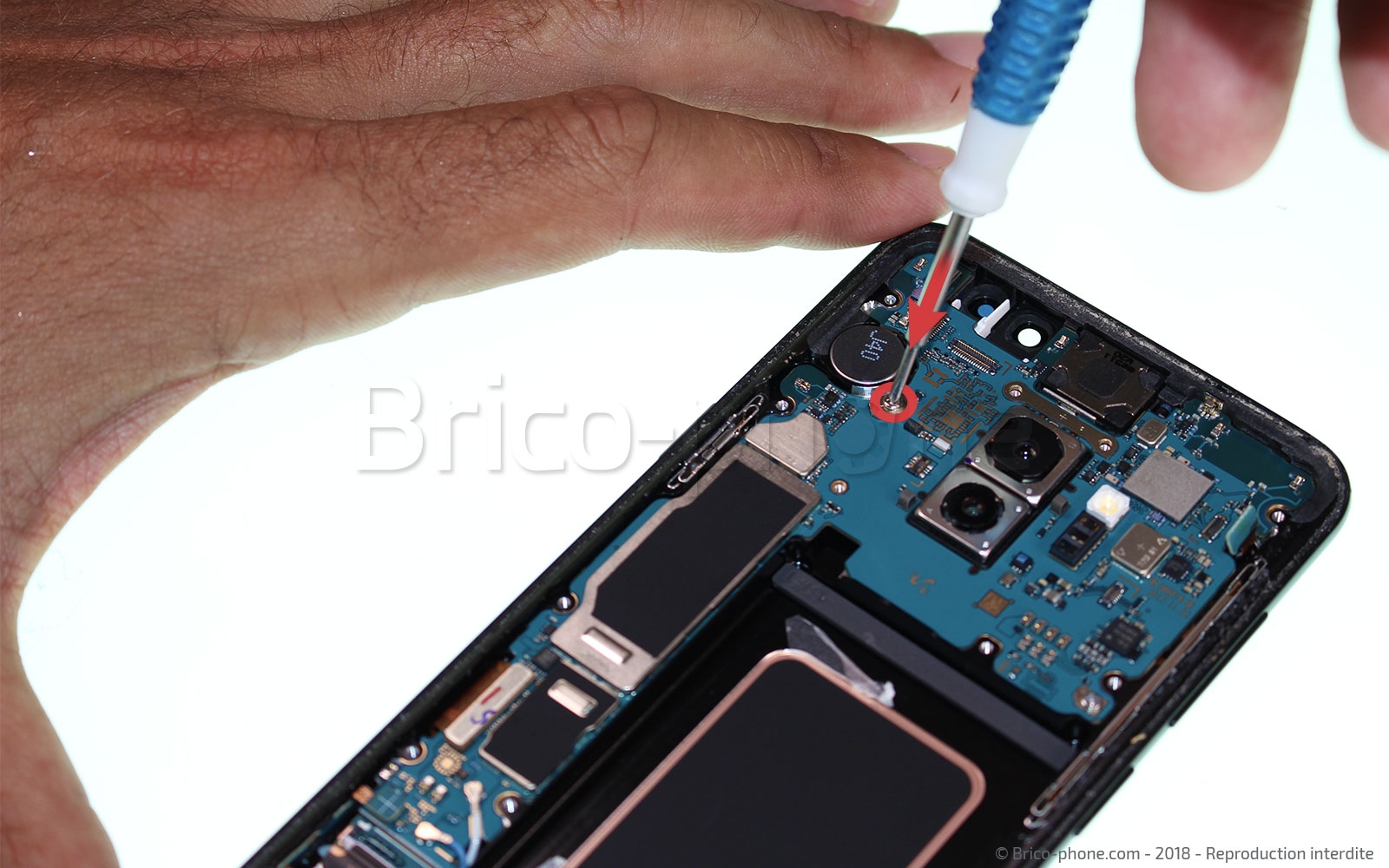

Etape 12 : Libérer la carte mère

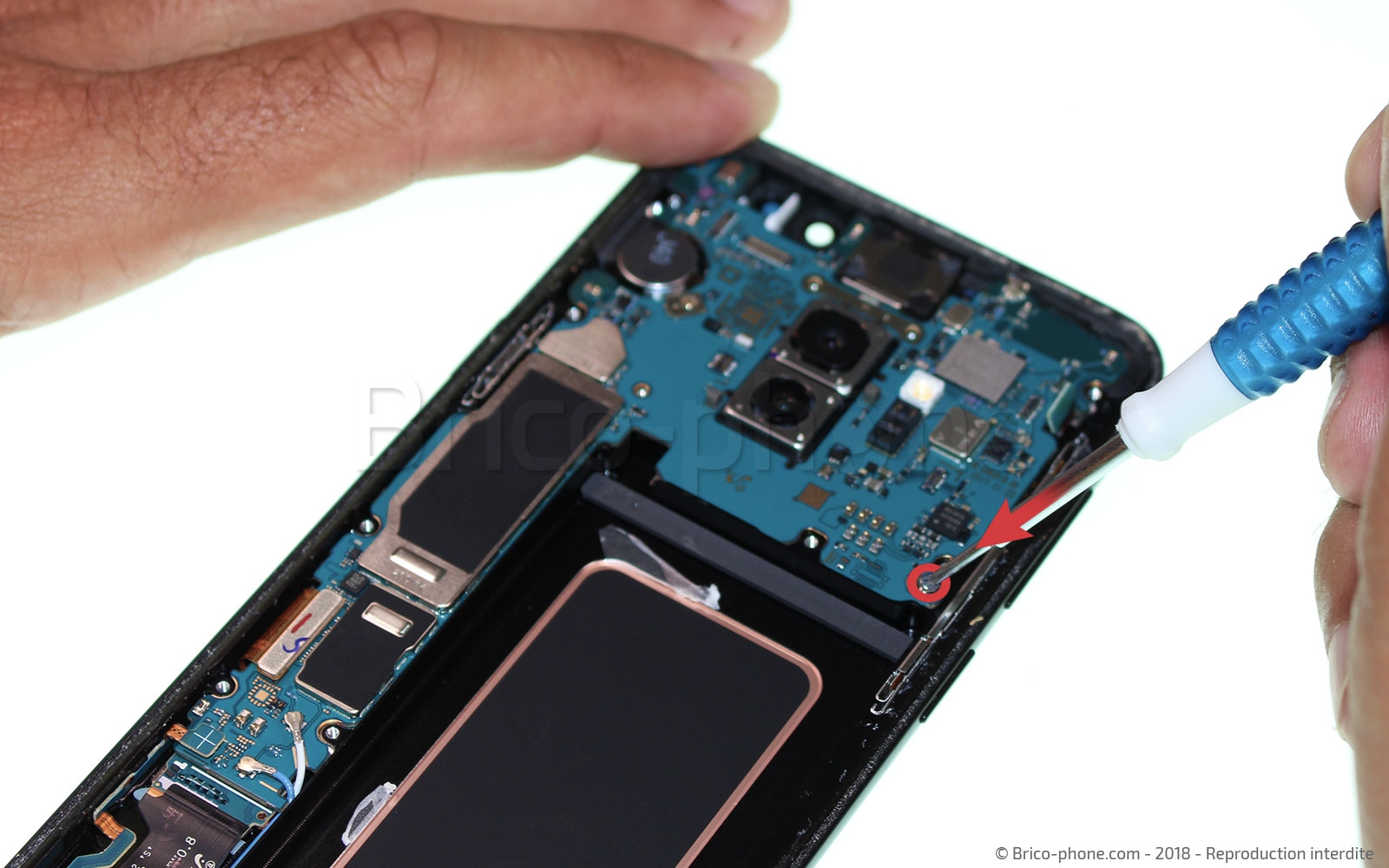

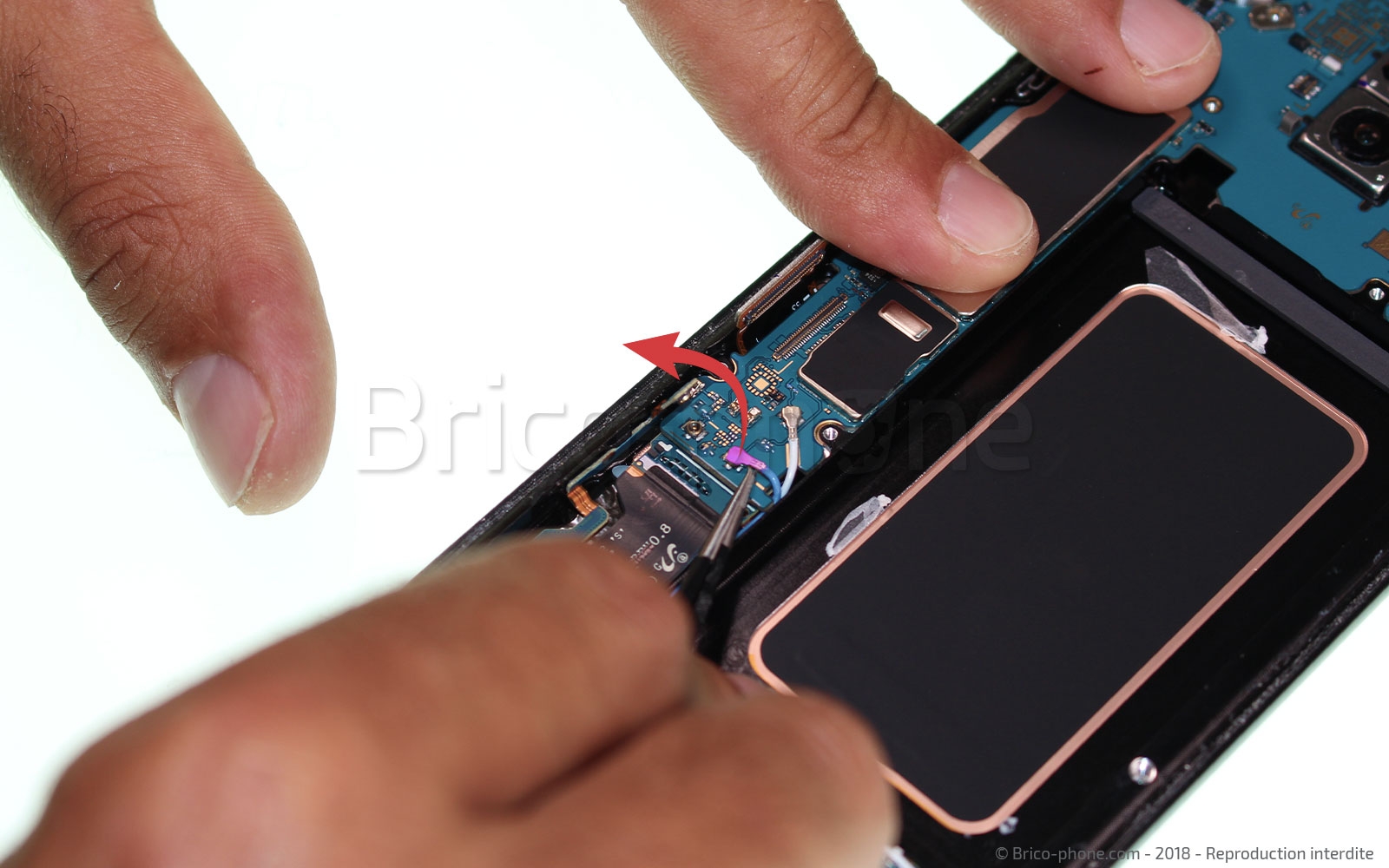

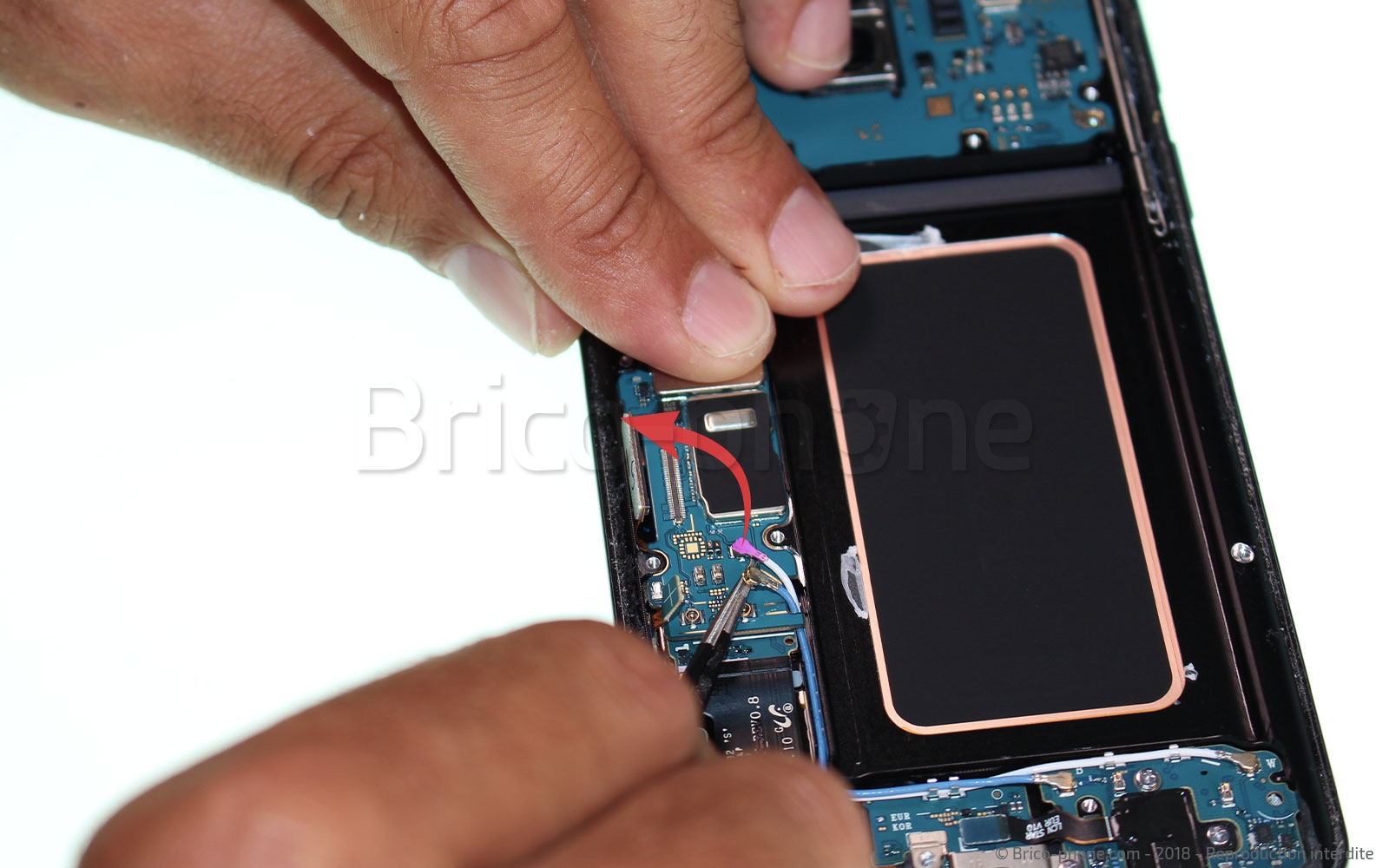

Maintenant, retirez les derniers éléments connectés à la carte mère. Grâce au levier en nylon, déconnectez la dernière nappe en bas à gauche de la carte mère. Prenez ensuite votre pincette en main pour déconnecter les deux cables coaxiaux (bleu et blanc) connectés à votre carte mère.
Etape 12 : Libérer la carte mère
Etape 12 : Libérer la carte mère
Etape 12 : Libérer la carte mère
Etape 12 : Libérer la carte mère
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Retirer la carte mère

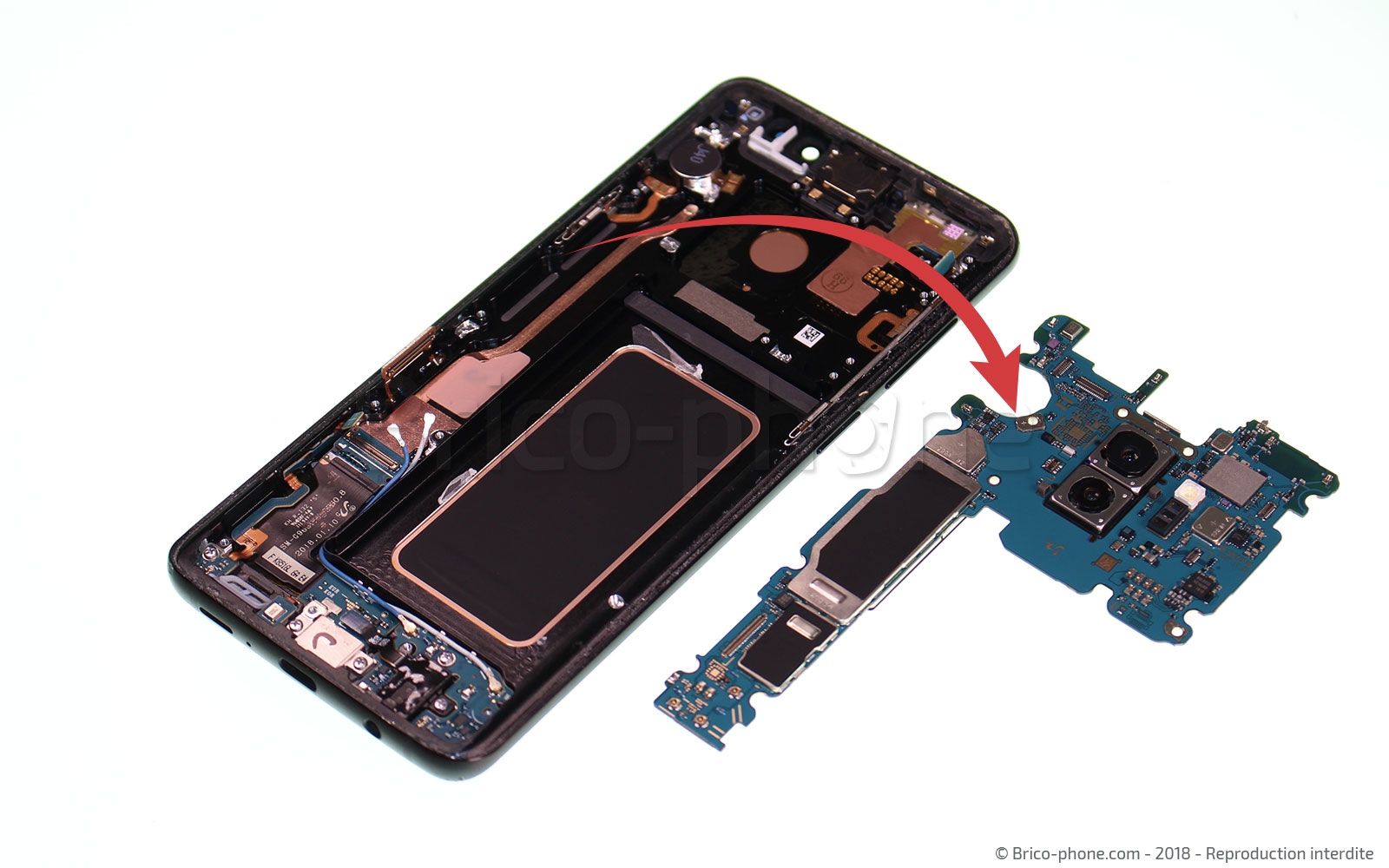

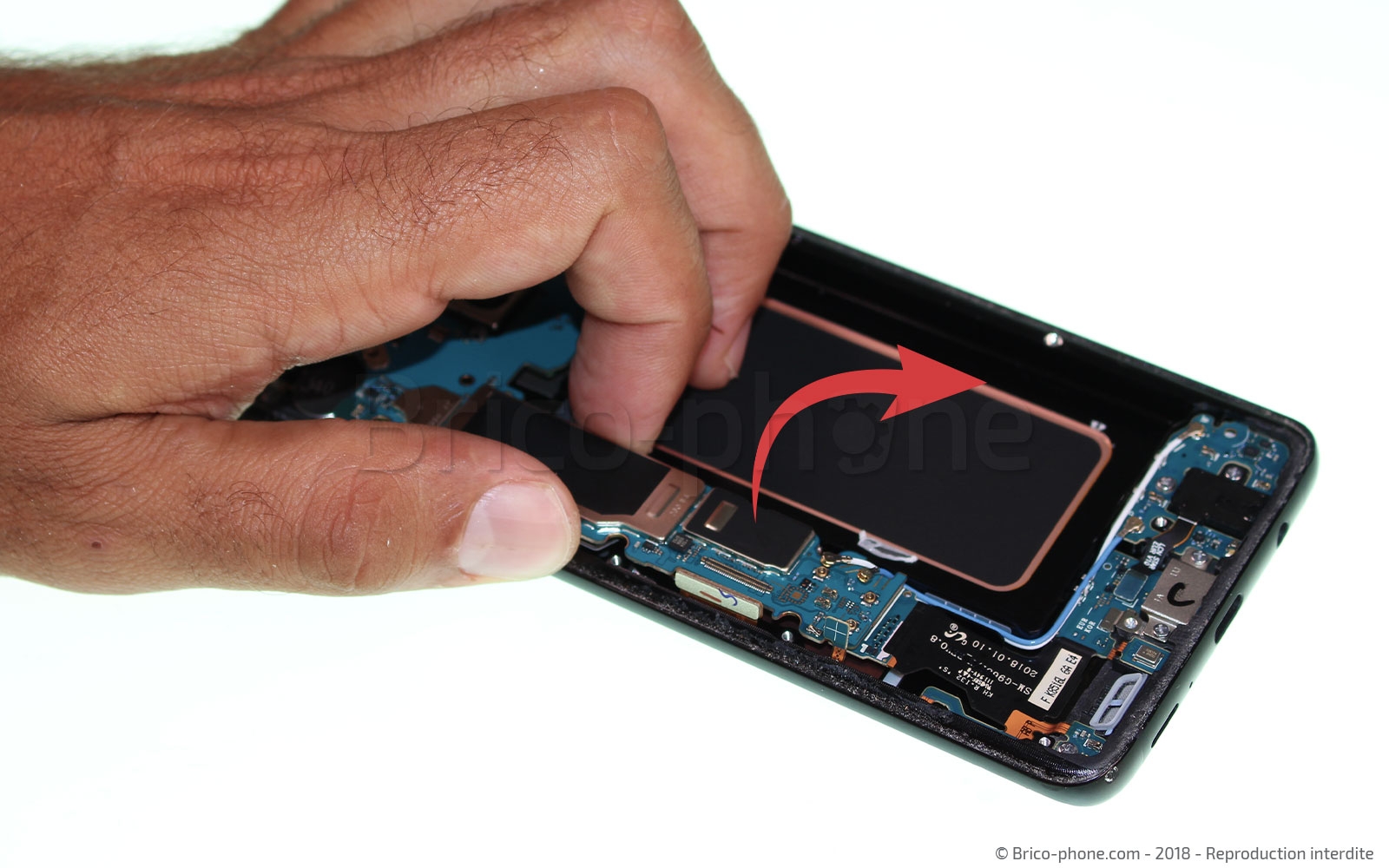

Faites maintenant glisser votre levier en nylon sous la partie la moins large de la carte mère afin de commencer à la soulever. Vous pourrez ensuite vous en saisir pour la sortir du téléphone et passer à l'étape suivante.
Soyez délicats, la carte mère de votre téléphone n'est pas remplaçable !
Etape 13 : Retirer la carte mère
Etape 13 : Retirer la carte mère
Etape 13 : Retirer la carte mère
Etape 13 : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

Etape 14 : Libérer le dock

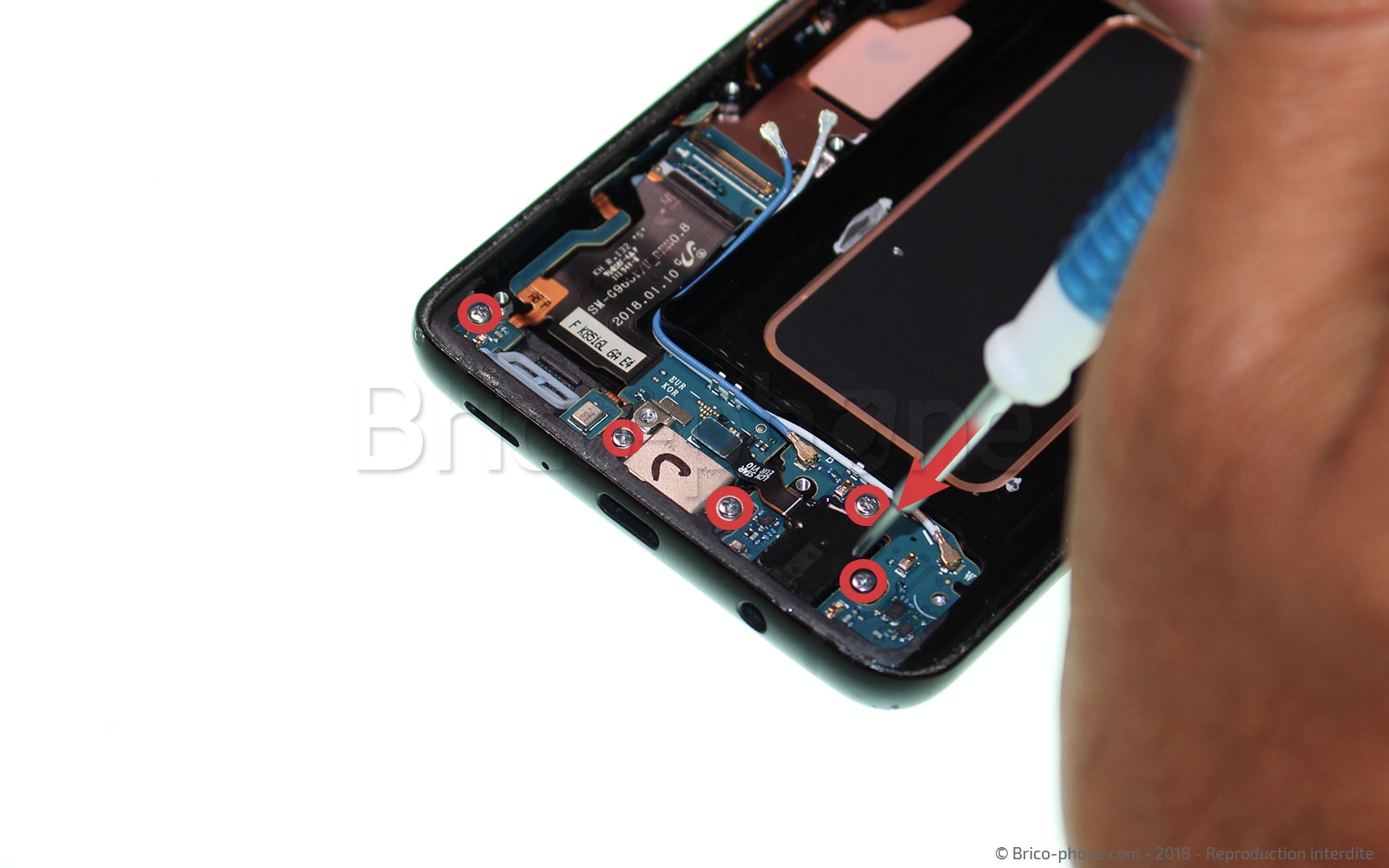

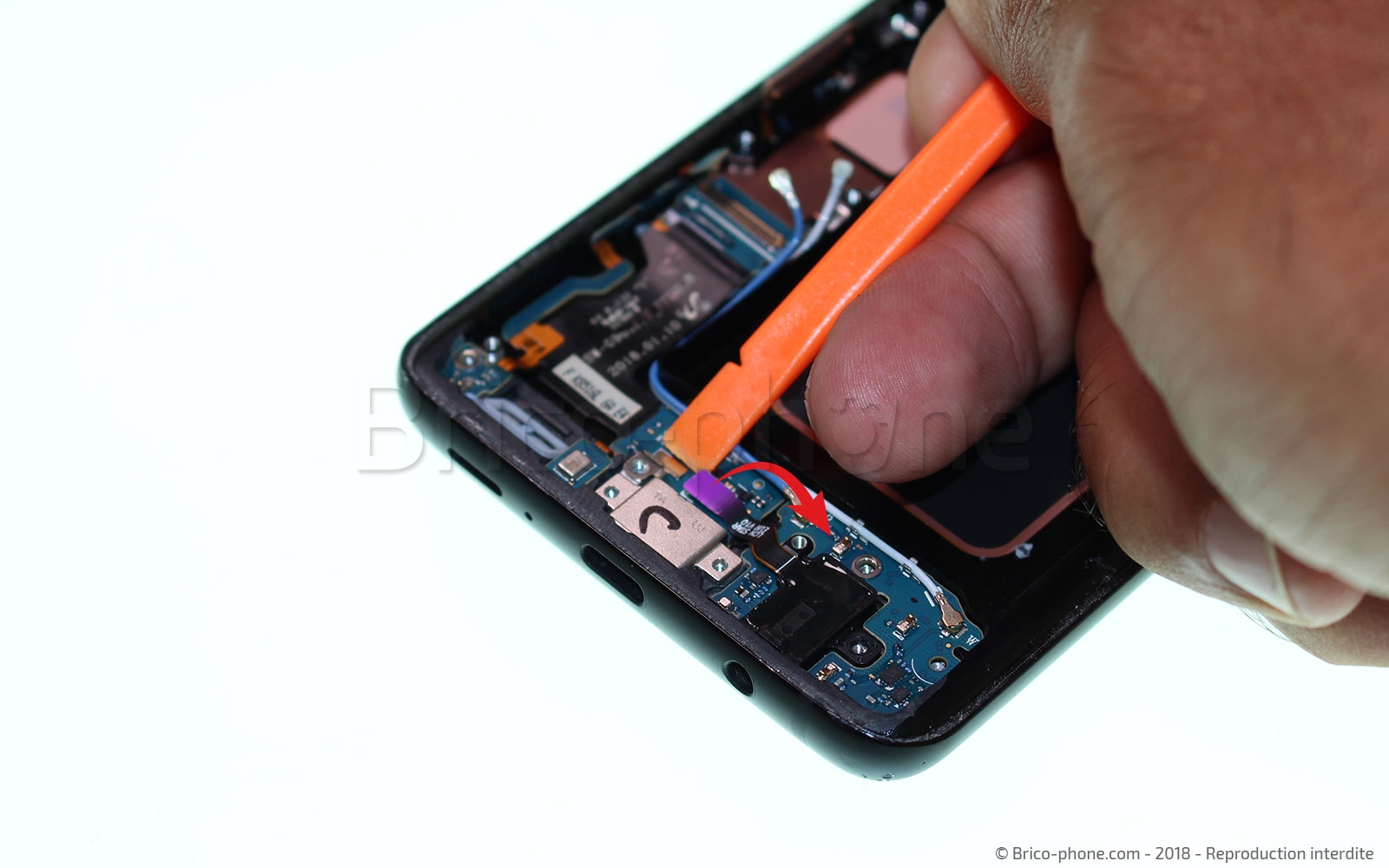

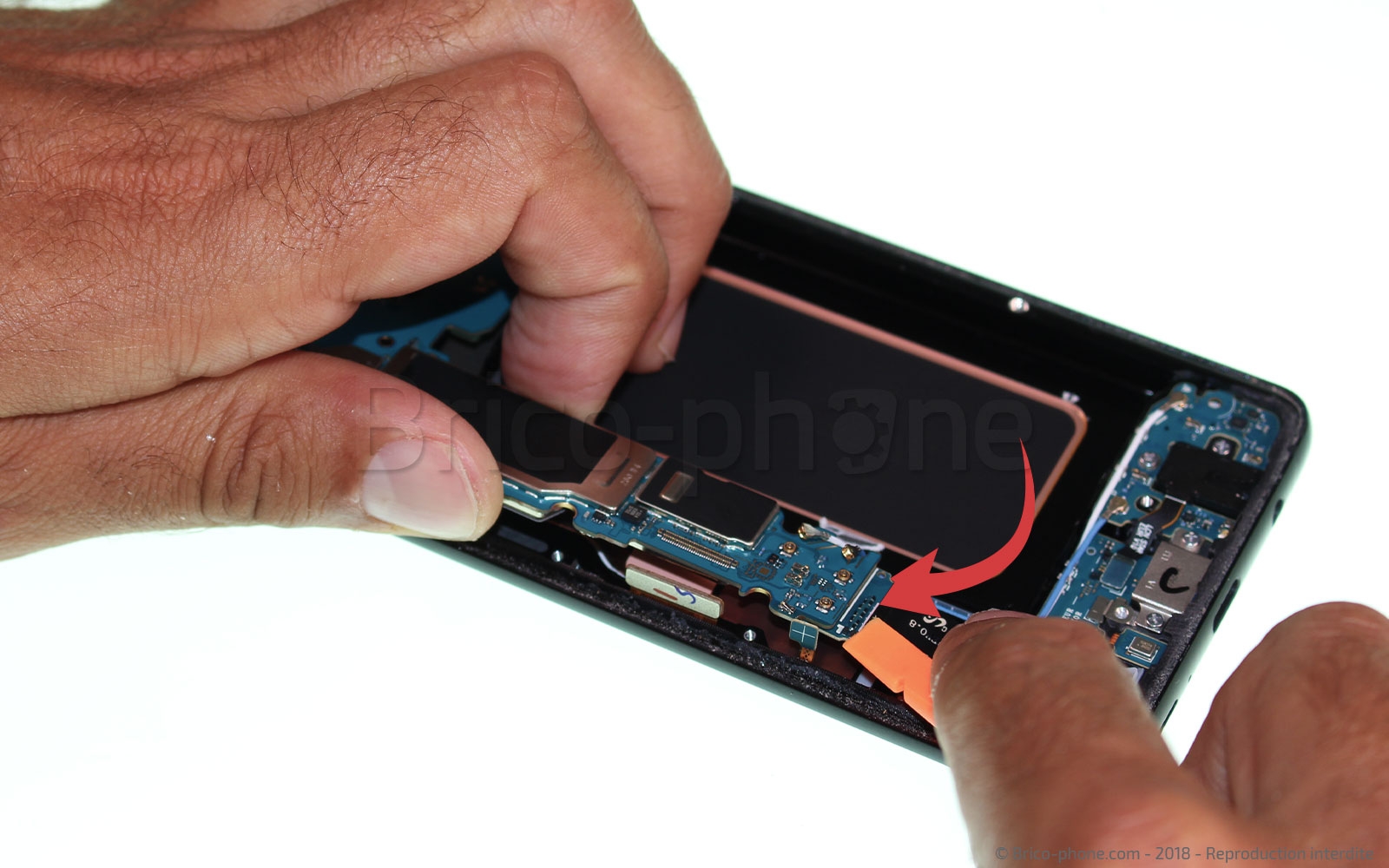

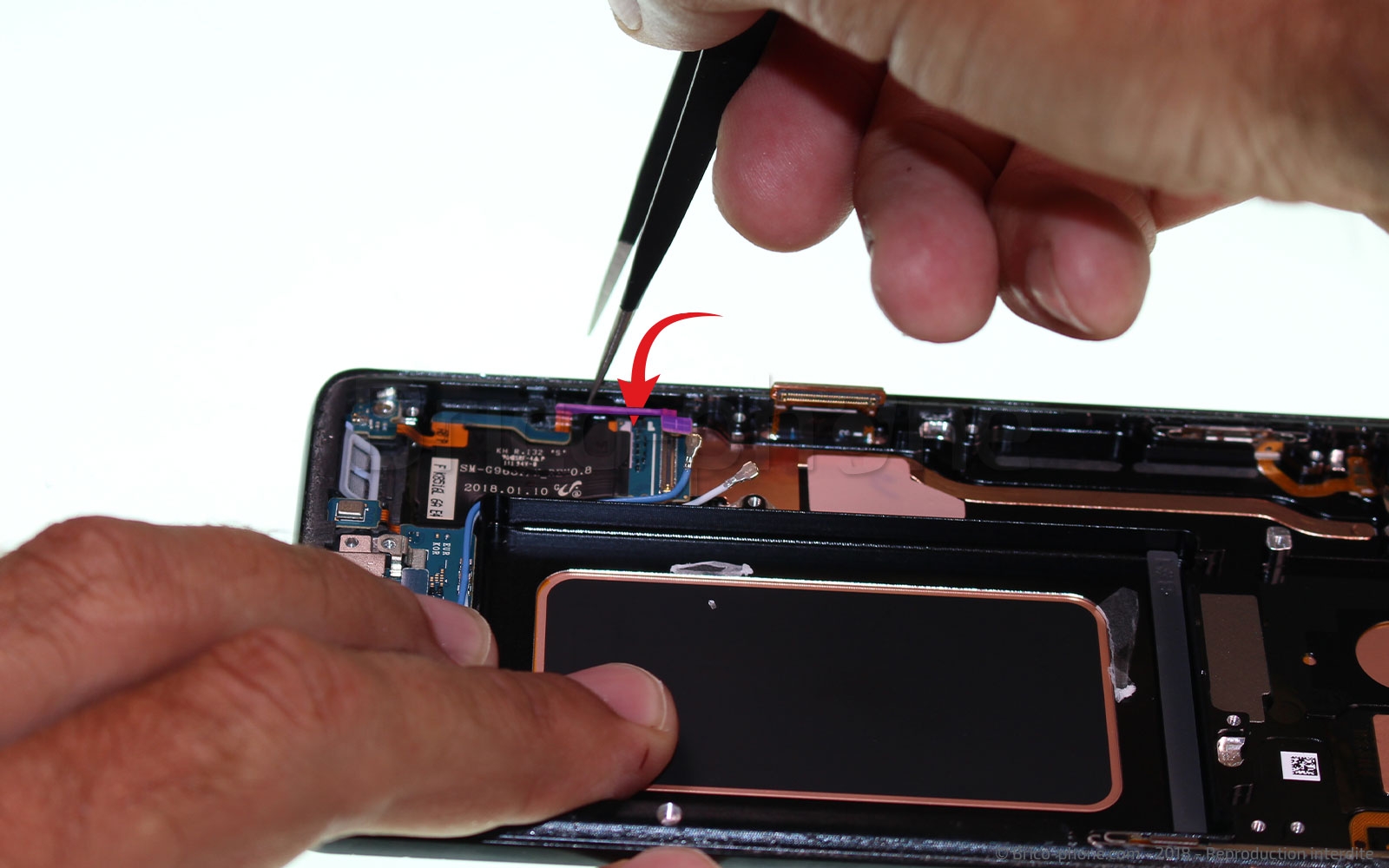

A l'aide de votre tournevis cruciforme, retirez les 5 vis qui tiennent le dock en place. Ensuite, avec votre levier nylon, déconnecter la nappe de la prise jack du dock.

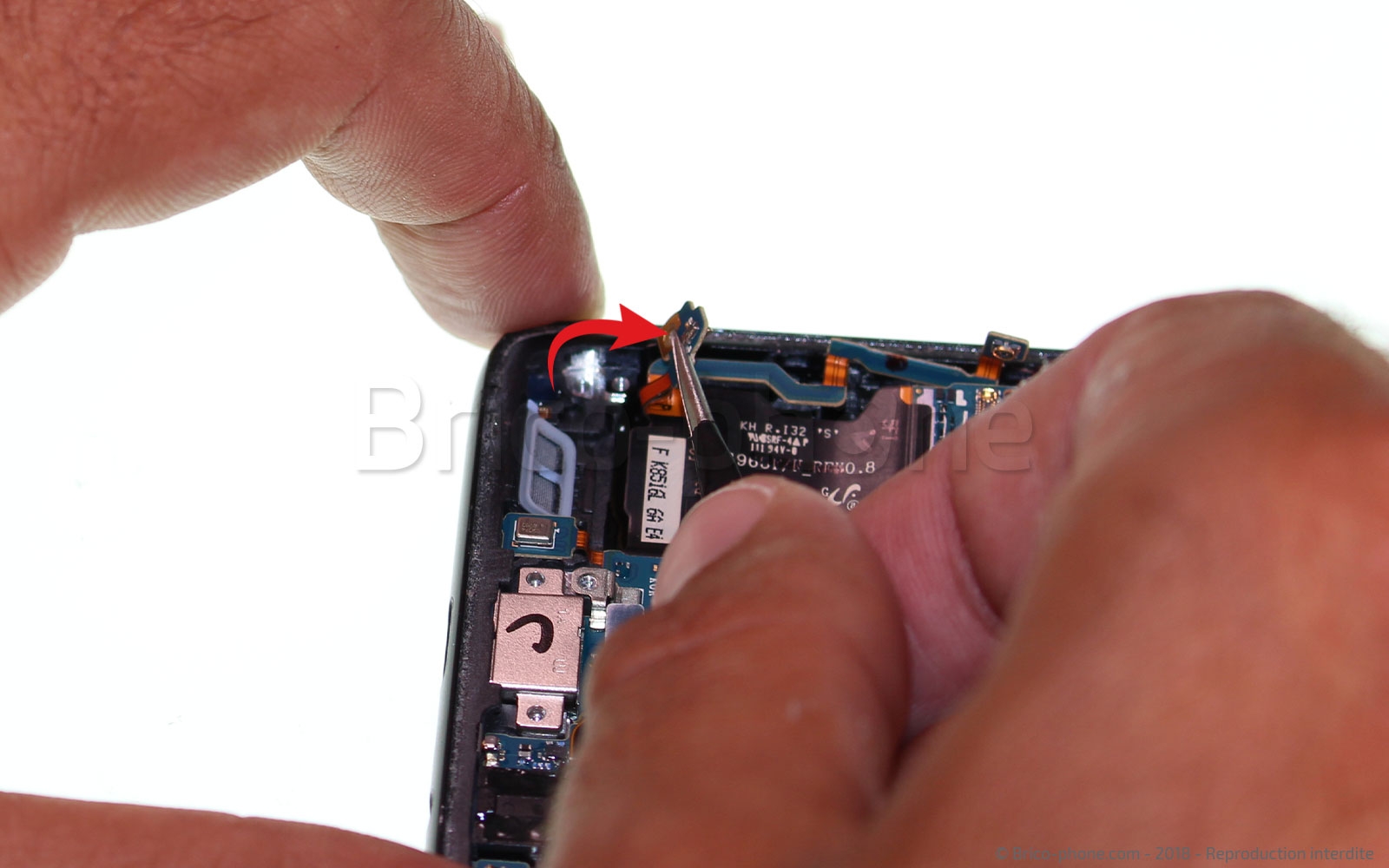

Enfin, avec la pincette de votre kit d'outils spécialement conçu par nos techniciens, décollez les nappes rattachées au chassis.
Etape 14 : Libérer le dock
Etape 14 : Libérer le dock
Etape 14 : Libérer le dock
Etape 14 : Libérer le dock
Etape 14 : Libérer le dock
Outils du kit utilisés
Outils du kit utilisés

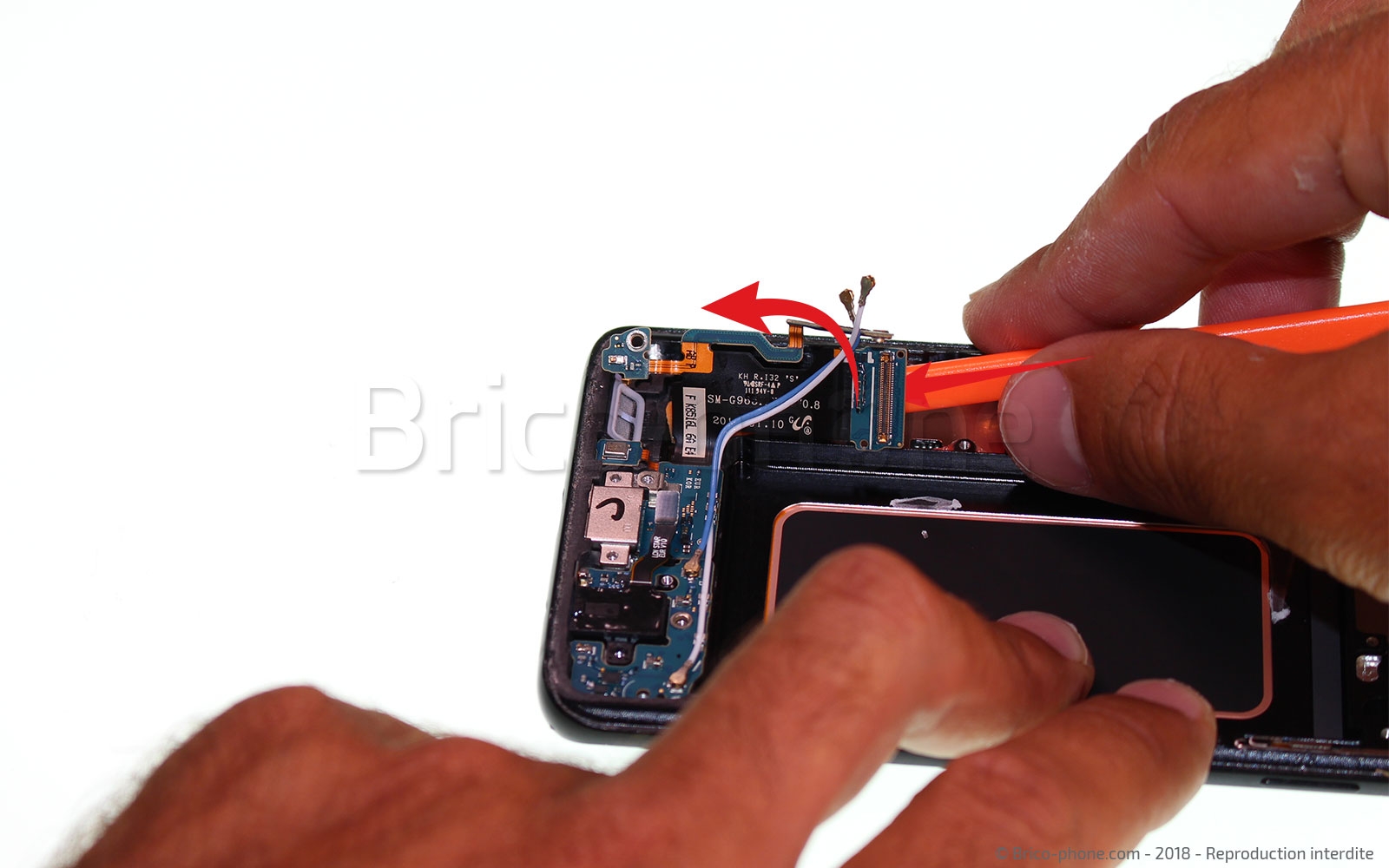

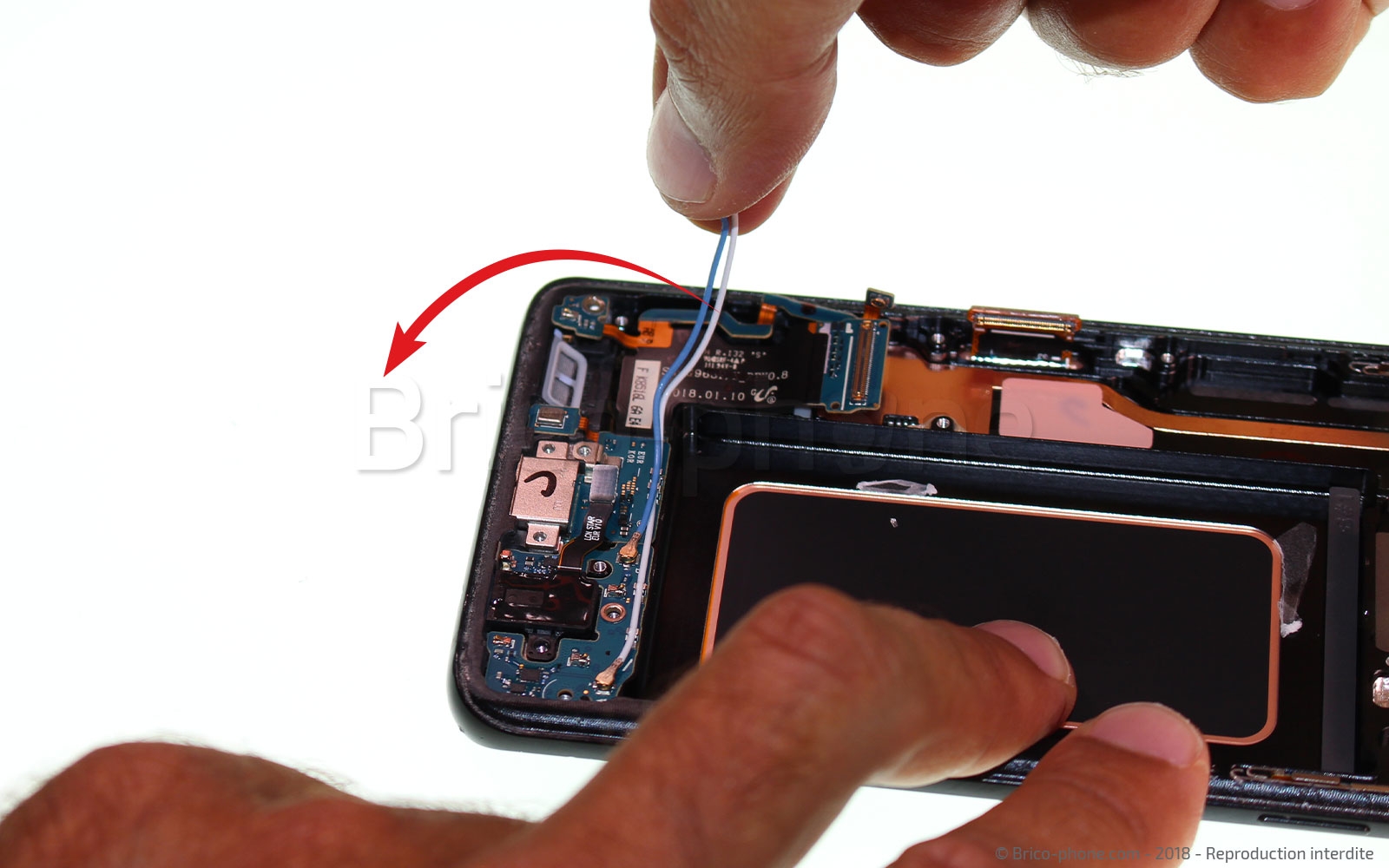

Etape 15 : libérez les cables coaxiaux

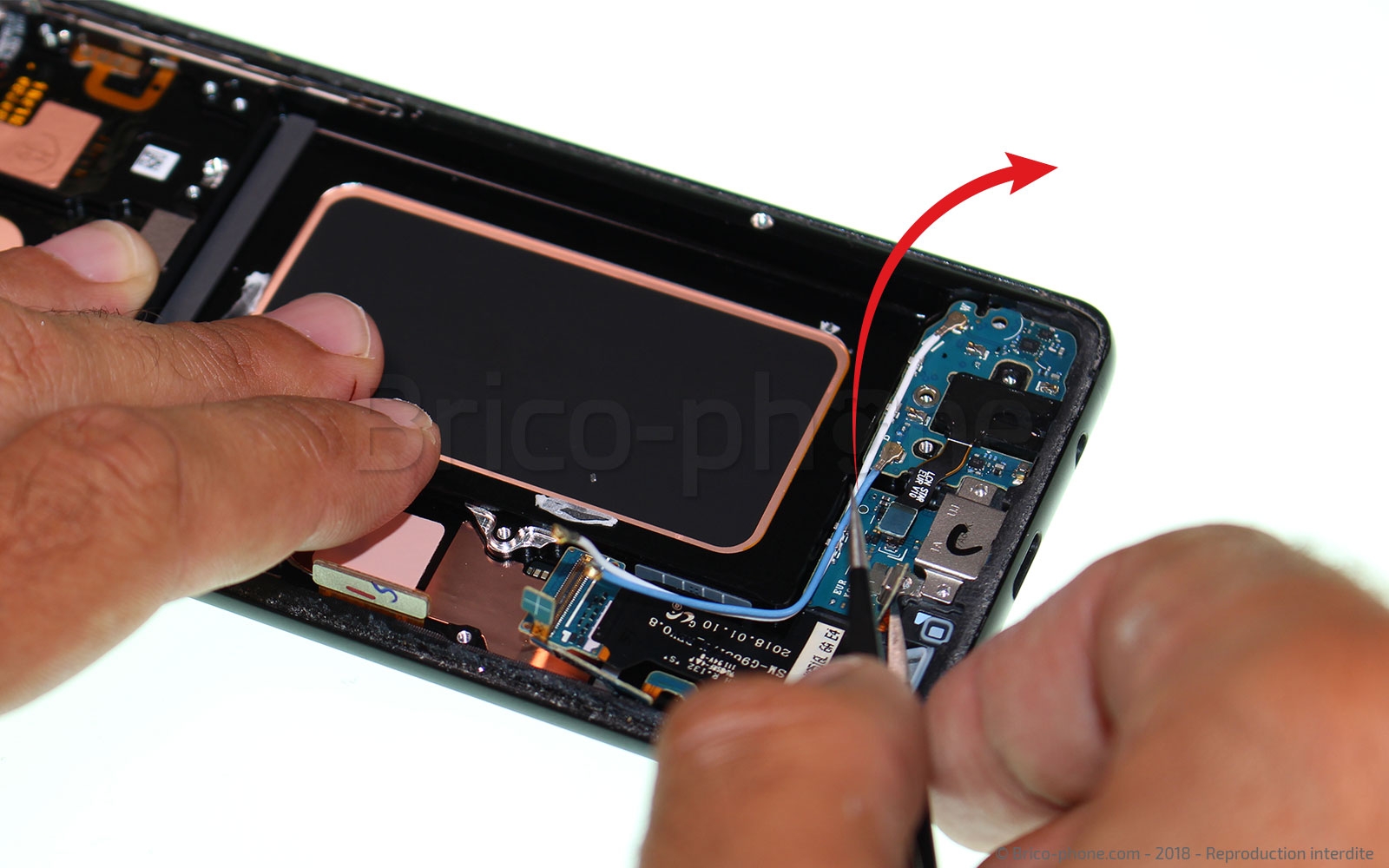

Saisissez délicatement les cables coaxiaux afin de les libérer des clip qui les tiennent en place. Vous pouvez aussi vous aider de la pincette en métal de votre kit pour tirer plus précisement les cables.
Etape 15 : libérez les cables coaxiaux
Etape 15 : libérez les cables coaxiaux
Etape 15 : libérez les cables coaxiaux
Etape 15 : libérez les cables coaxiaux
Outils du kit utilisés
Outils du kit utilisés

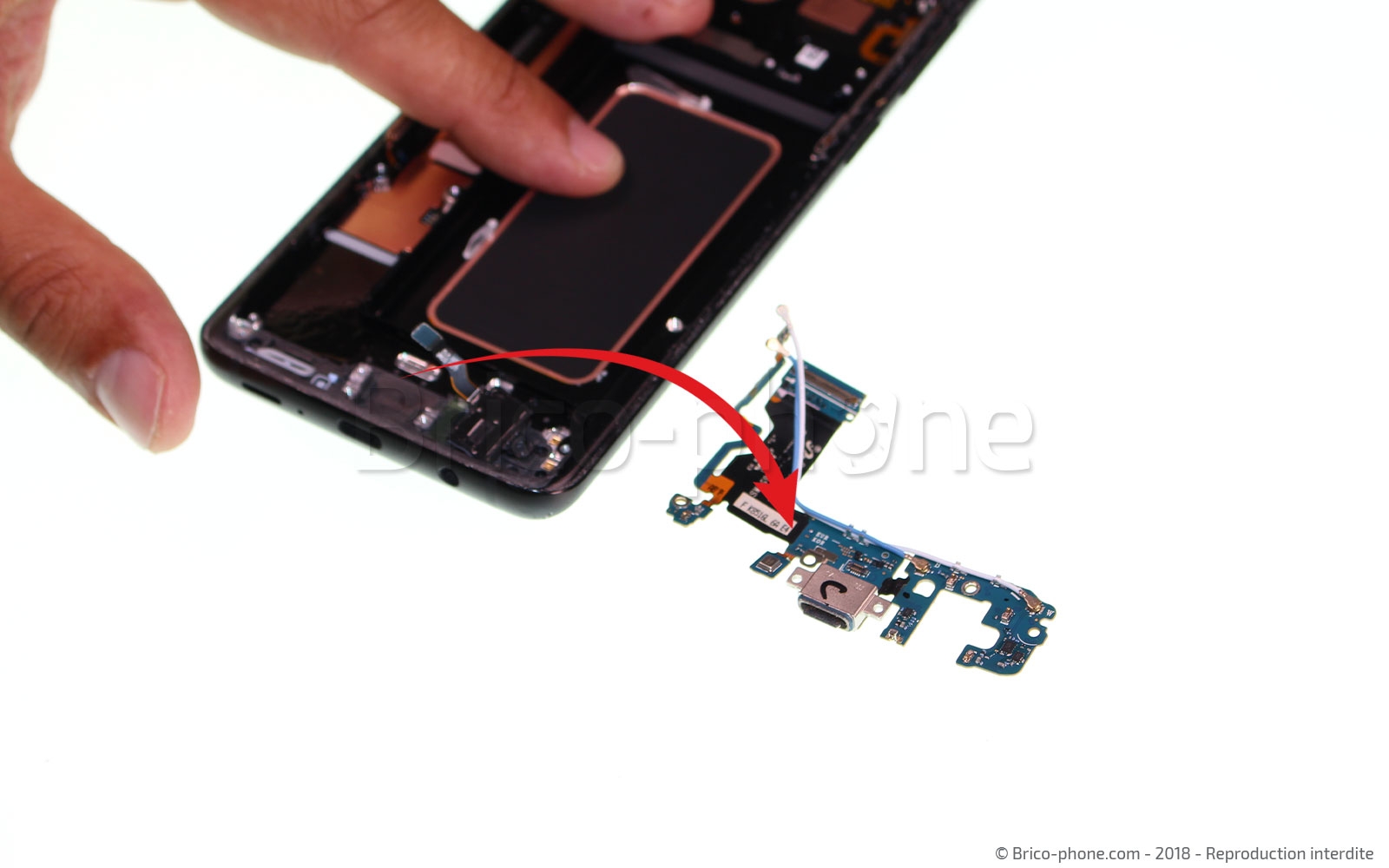

Etape 16 : Retirer le dock

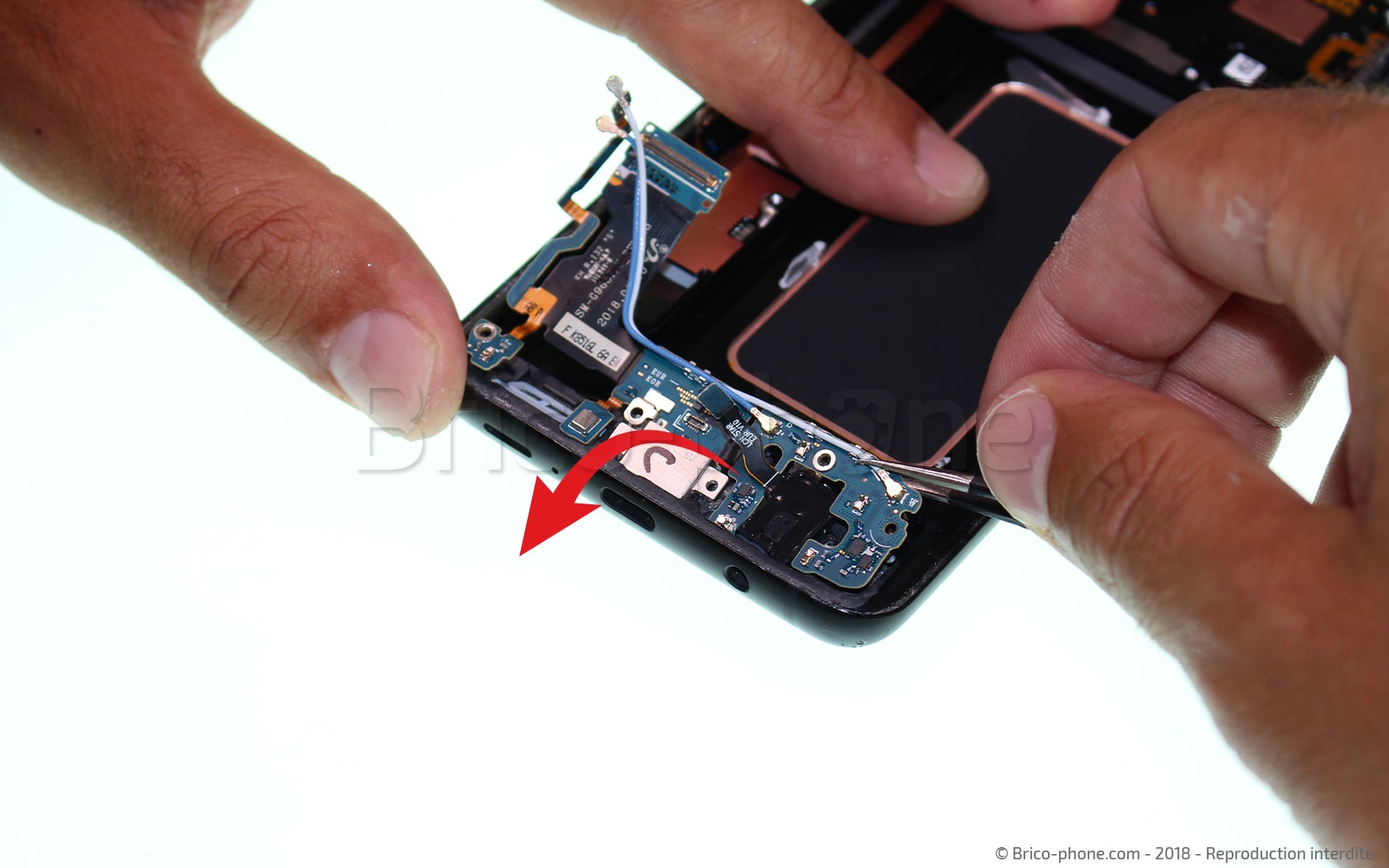

Maintenant que l'ensemble des éléments restants du téléphone sont déconnectés du dock et qu'il est dévissé, vous pouvez facilement le sortir du téléphone.
Utilisez le levier en nylon pour glisser sous le dock et commencer à le soulever. Il ne devrait pas poser une trop forte résistance.
Saisissez ensuite le dock avec votre pincette métallique et sortez le du téléphone.
Etape 16 : Retirer le dock
Etape 16 : Retirer le dock
Etape 16 : Retirer le dock
Etape 16 : Retirer le dock
Etape 16 : Retirer le dock
Outils du kit utilisés
Outils du kit utilisés


Etape 17 : Retirer la prise jack

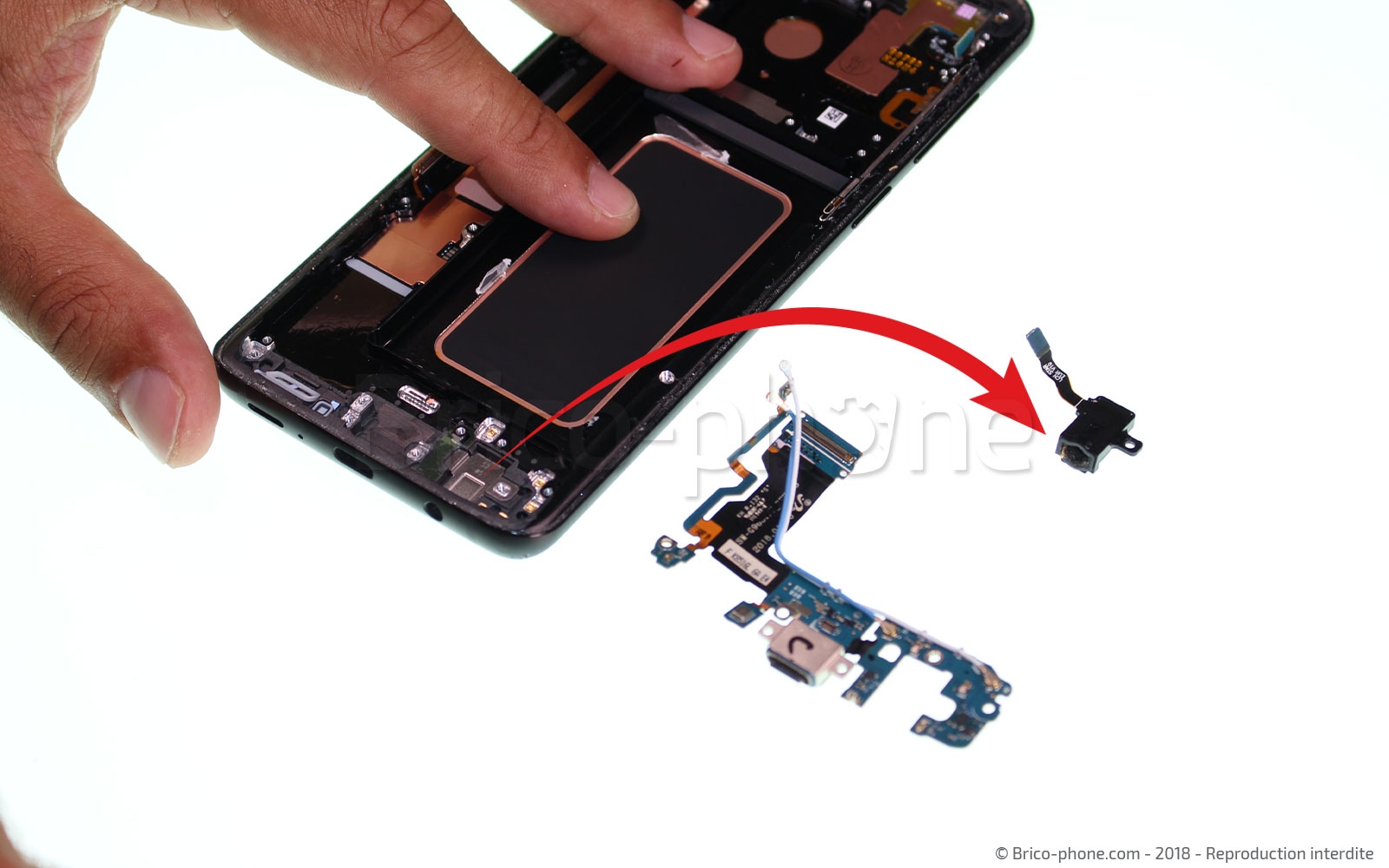

Maintenant que le dock est sorti de votre appareil, vous pouvez facilement accéder à la prise jack qu'il couvrait. Utilisez la pincette pour le dégager de son emplacement et sortez la du téléphone.
Etape 17 : Retirer la prise jack
Etape 17 : Retirer la prise jack
Etape 17 : Retirer la prise jack
Outils du kit utilisés
Outils du kit utilisés

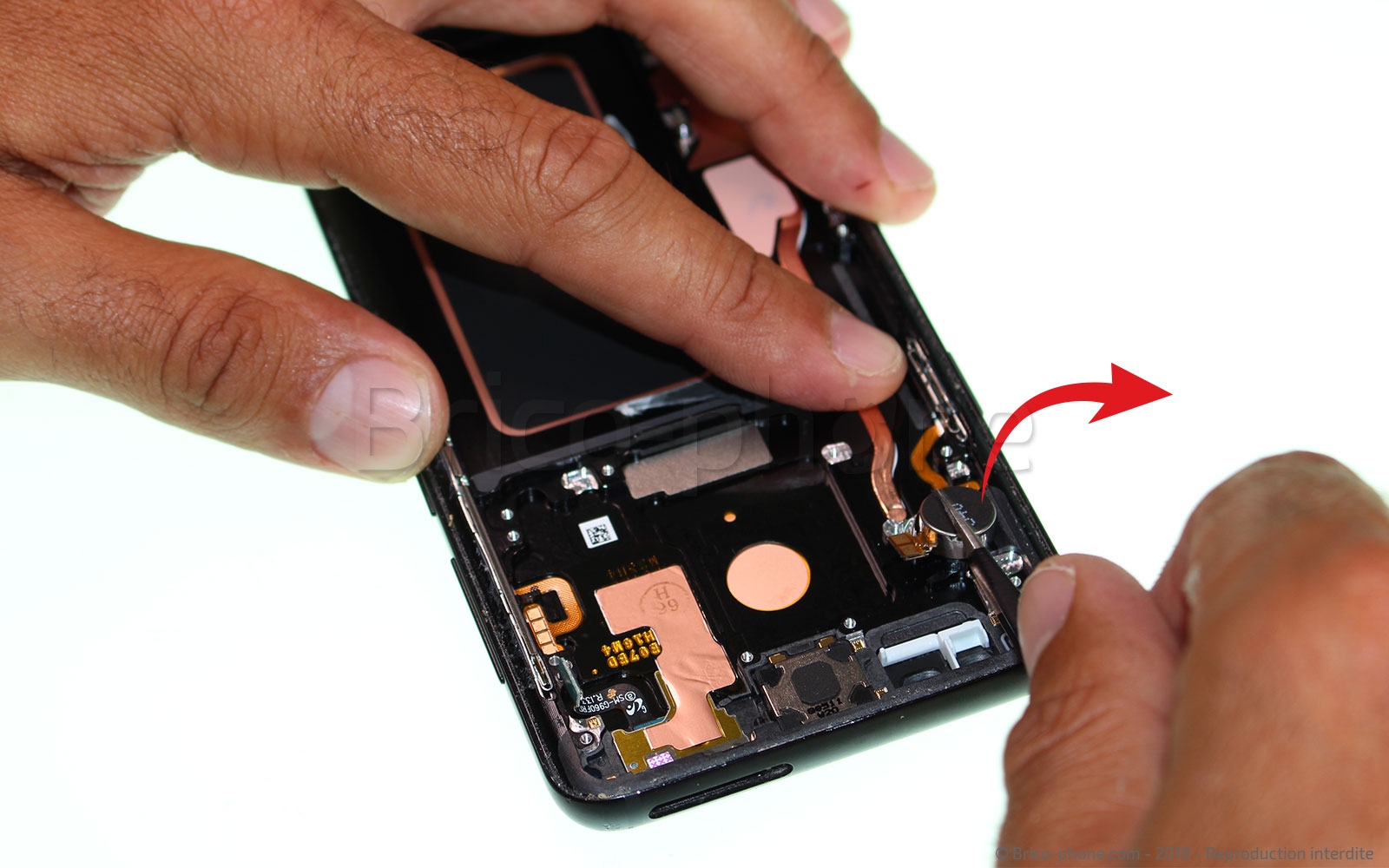

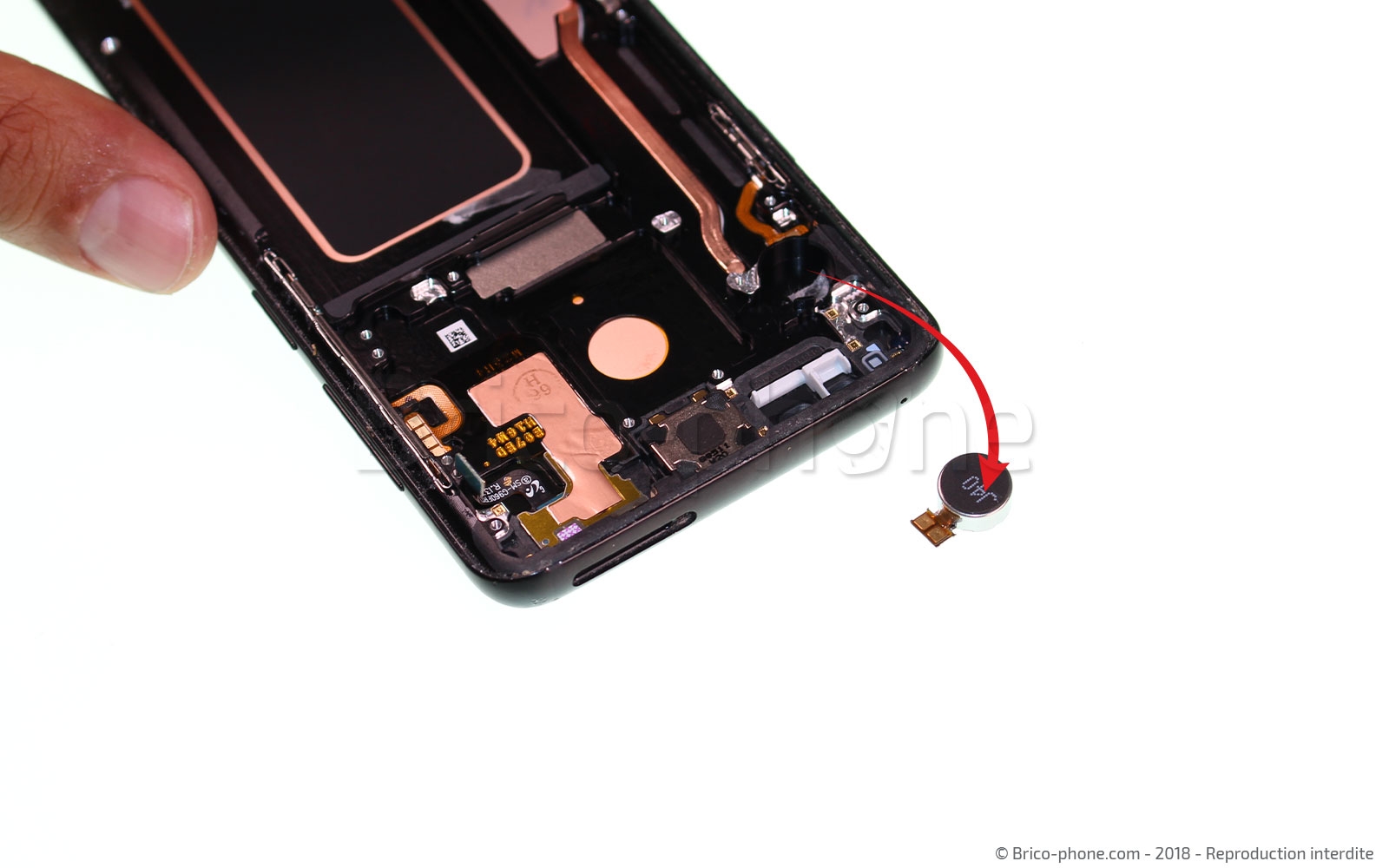

Etape 18 : Retirer le vibreur

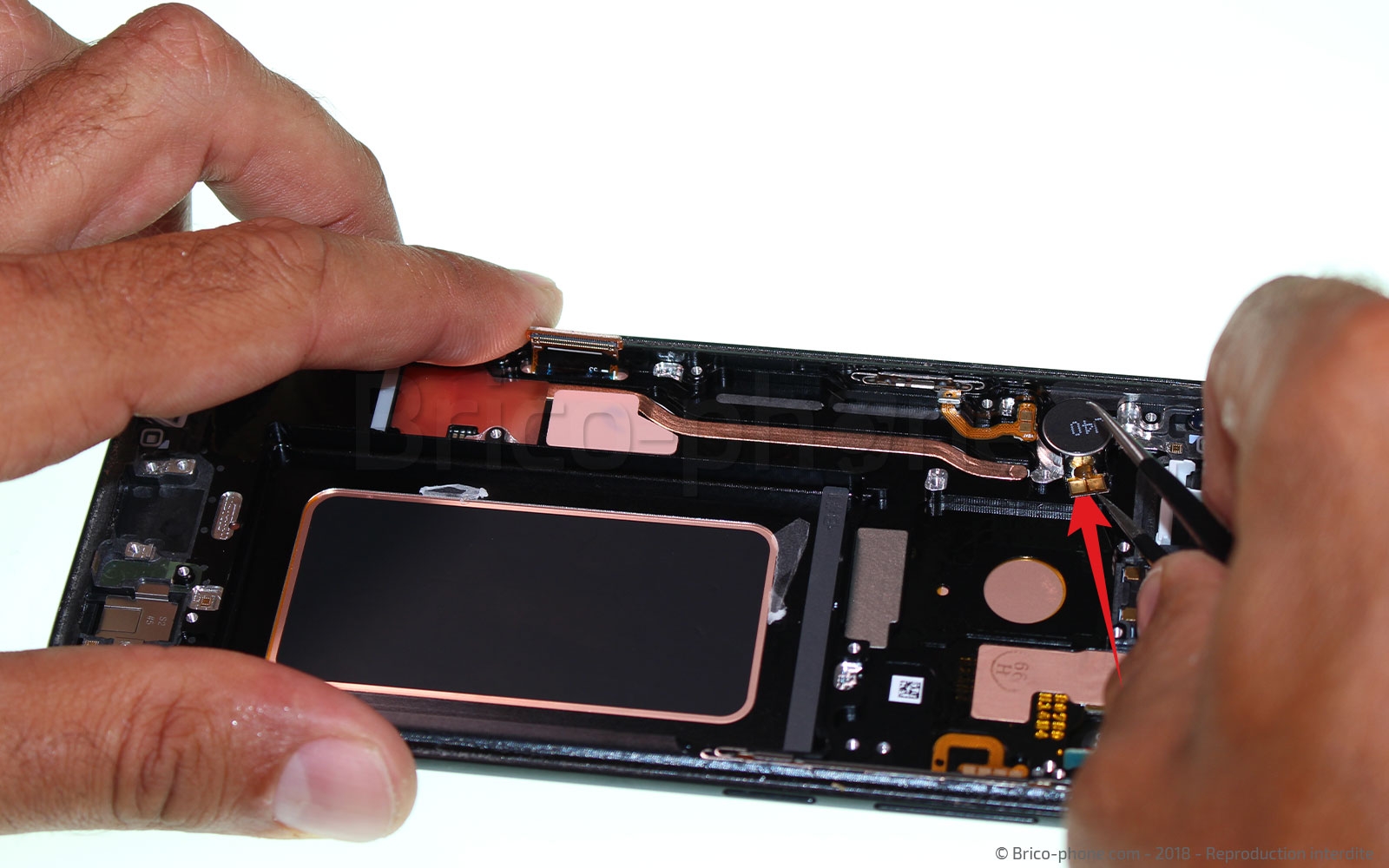

Comme pour la prise jack, le vibreur est un petit élément très simple à retirer à cette étape du démontage. Il vous suffira de faire légèrement levier en glissant la pincette en dessous puis de l'attraper pour le dégager de son emplacement.
Etape 18 : Retirer le vibreur
Etape 18 : Retirer le vibreur
Etape 18 : Retirer le vibreur
Etape 18 : Retirer le vibreur
Outils du kit utilisés
Outils du kit utilisés

Etape 19 : Retirer le capteur infrarouge

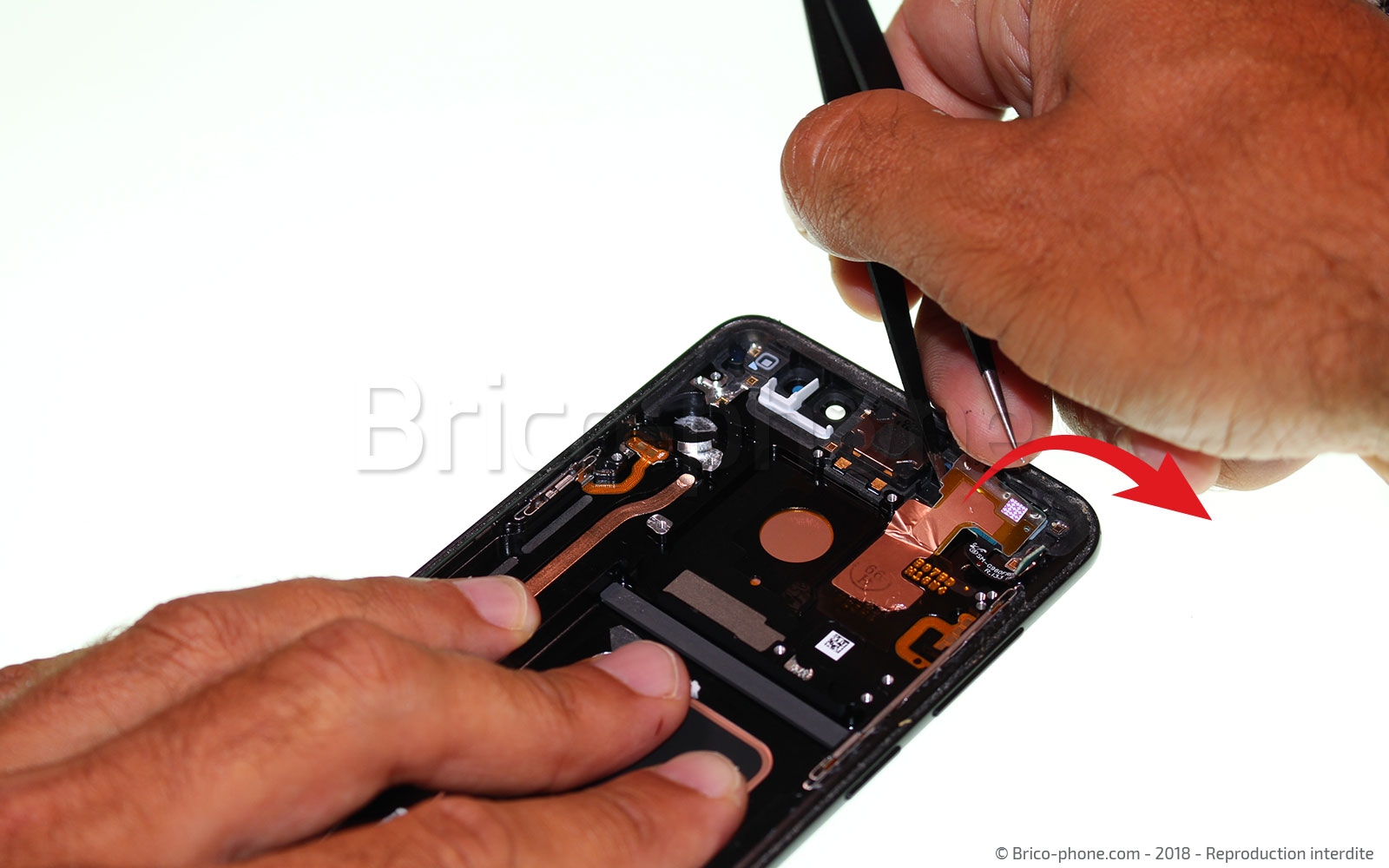

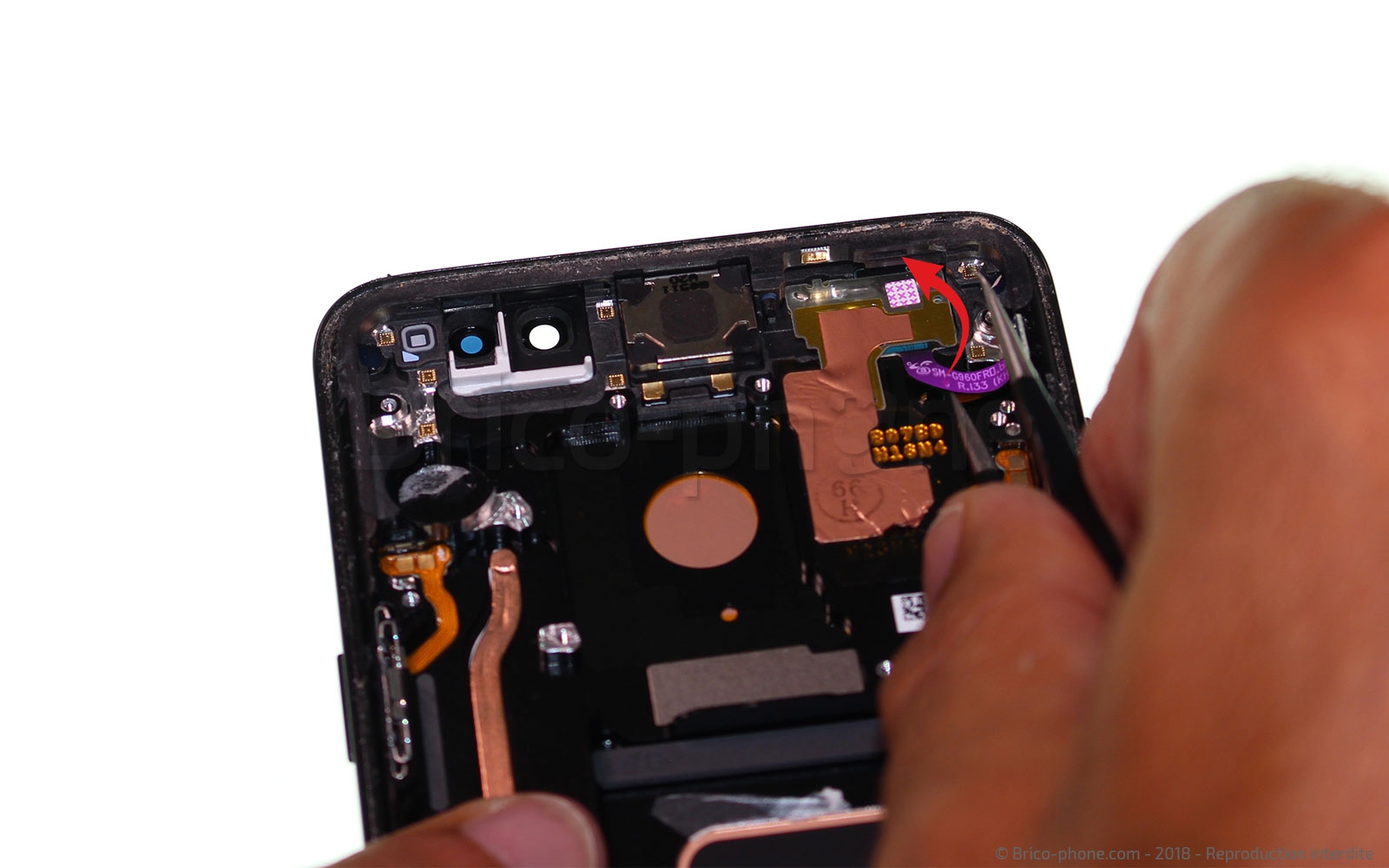

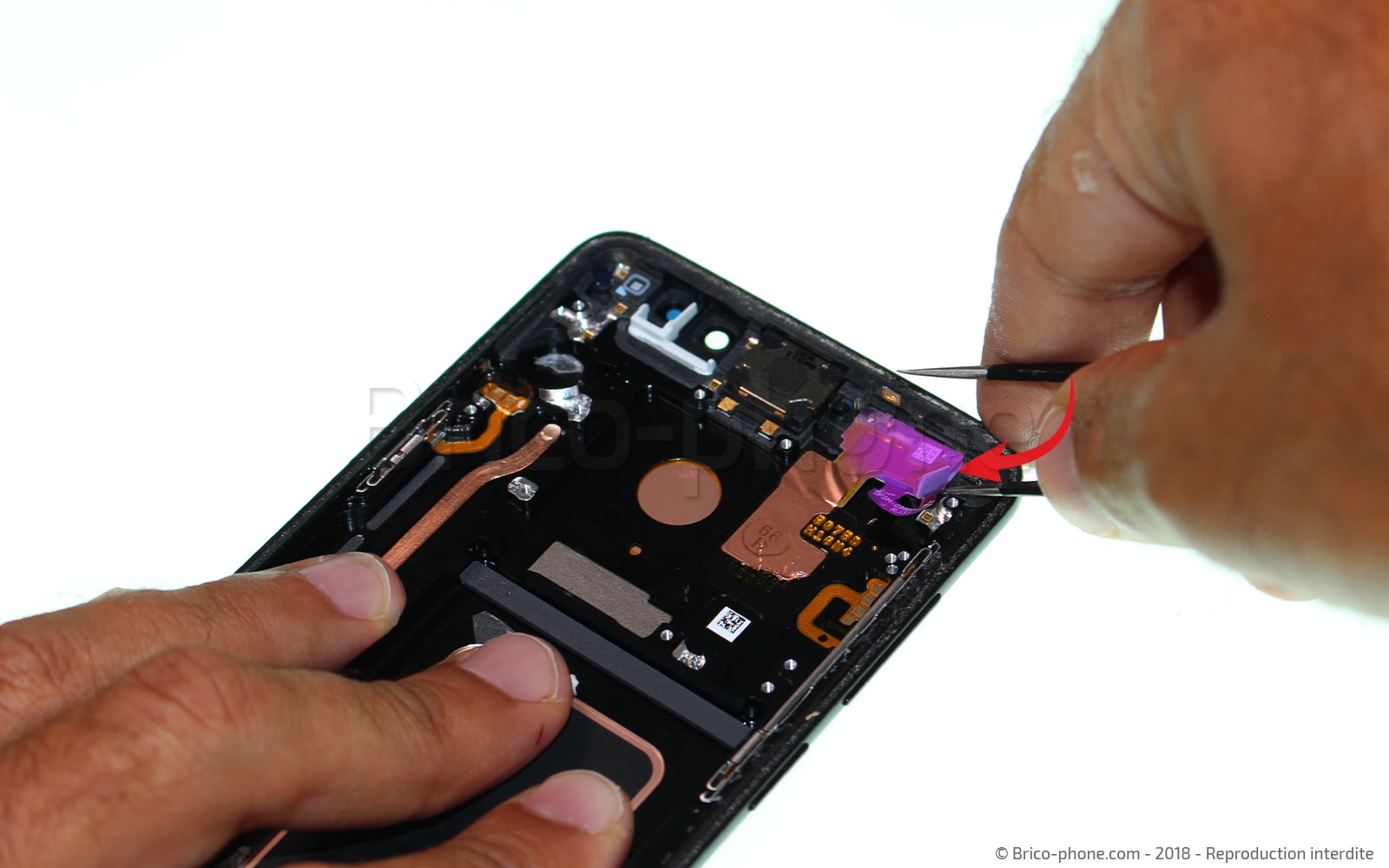

Pour la dernière étape, il vous faudra retirer le capteur infrarouge collé au dos du bloc écran défectueux. Soyez délicat pour ne pas endommager ce composant fragile.
Commencez par glisser votre pincette sous la nappe qui le connectait à la carte mère pour la décoller puis faites levier pour commencer à soulever le capteur.
Vous pourrez ensuite commencer à le retirer en le tirant délicatement.
Etape 19 : Retirer le capteur infrarouge
Etape 19 : Retirer le capteur infrarouge
Etape 19 : Retirer le capteur infrarouge
Etape 19 : Retirer le capteur infrarouge
Etape 19 : Retirer le capteur infrarouge
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Pour conclure ce tutoriel, il vous suffit de remonter l'ensemble des éléments retirés au cours de ce guide dans votre bloc écran neuf. Suivez simplement les étapes précédentes dans l'ordre inverse pour ne pas oublier un seul détail!
Pensez à vous procurer des stickers pour batterie universels afin de replacer au mieux votre batterie.

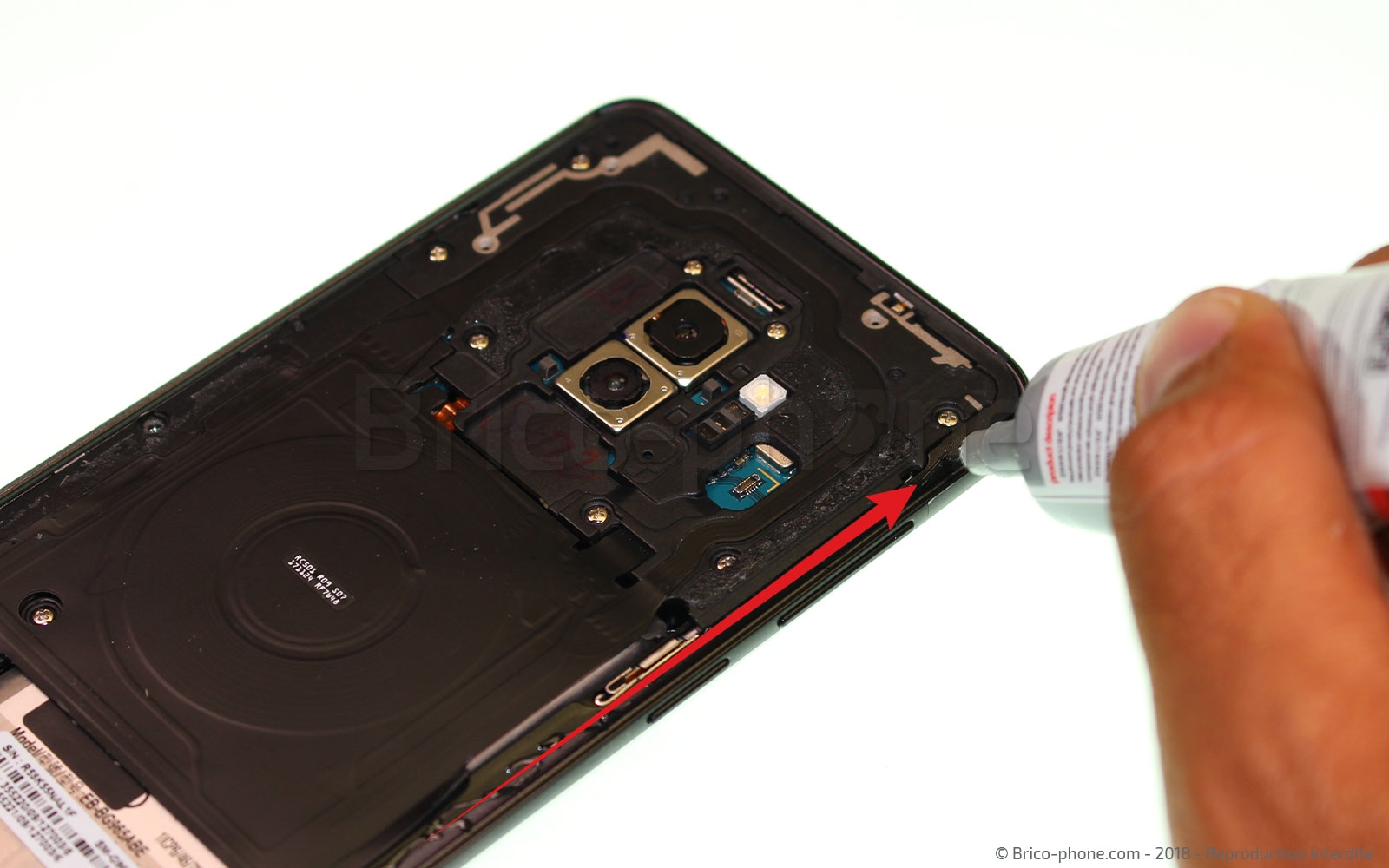

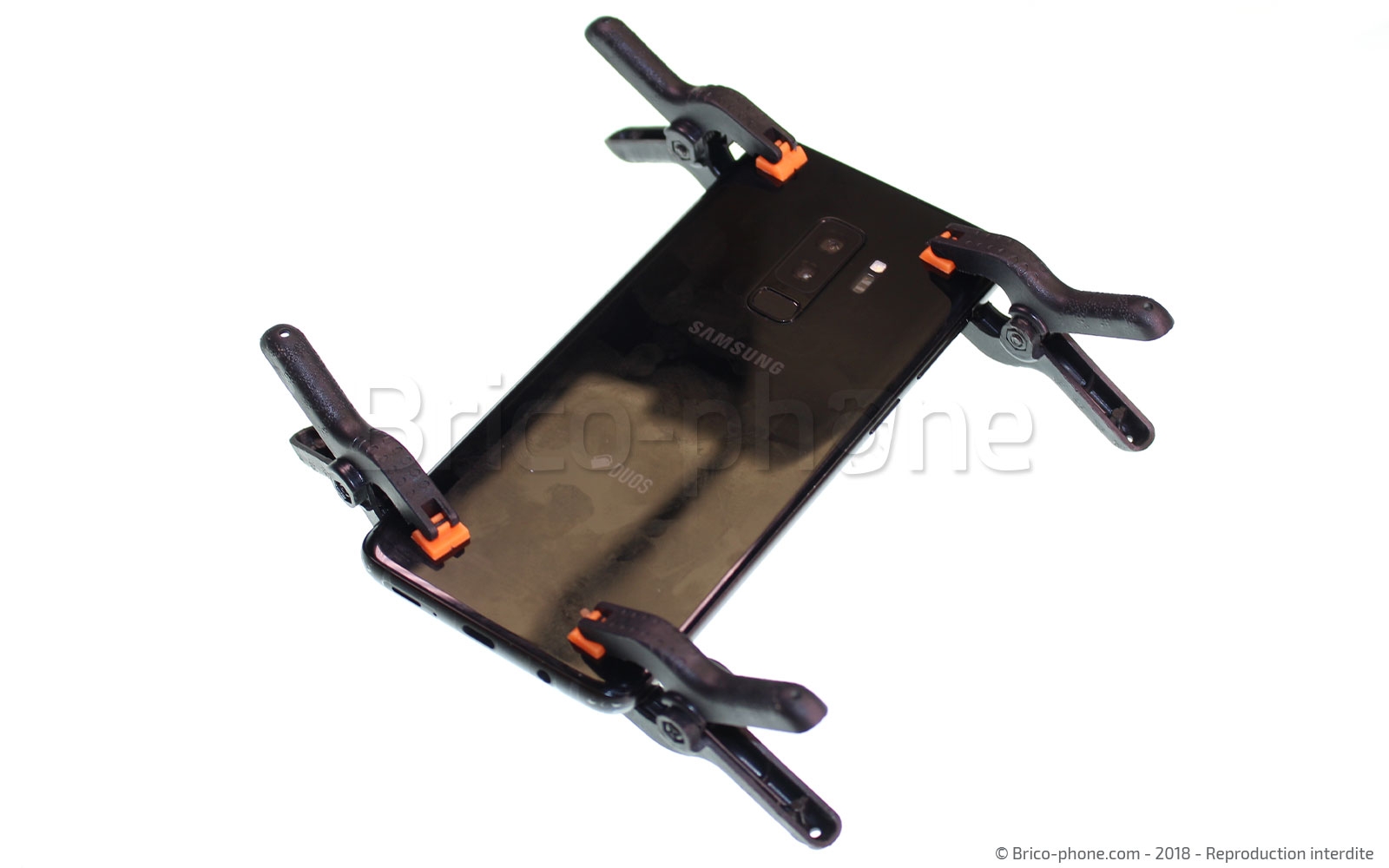

Au moment de replacer la vitre arrière, utilisez la colle B7000 de notre boutique en ligne et gardez votre téléphone sous presse (entre des pinces ou sous un livre lourd) le temps de laisser la colle adhérer.
Conseils pour le remontage
Conseils pour le remontage
Conseils pour le remontage
