Changement de caméra avant sur Xiaomi Mi 8 Lite

Temps estimé : 40 min
Difficulté : 3/5
Note de réparabilité : 15/20
Xiaomi Mi 8 Lite | Temps estimé : 40 min Difficulté : 3/5

Vous rencontrez des problèmes avec votre caméra avant ? Vos selfies de mauvaise qualité ?

Nous pouvons vous aider à réparer vous même votre smartphone à l'aide de notre tutoriel photo. Changez la caméra avant chez vous, sans connaissance en électronique, simplement en suivant notre guide étape par étape.

Diagnostic

› Votre caméra avant ne veut plus démarrer
› Vous n'arrivez plus à prendre de photos
› Les communications visuelles depuis la caméra avant ne fonctionnent pas

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de vous lancer !

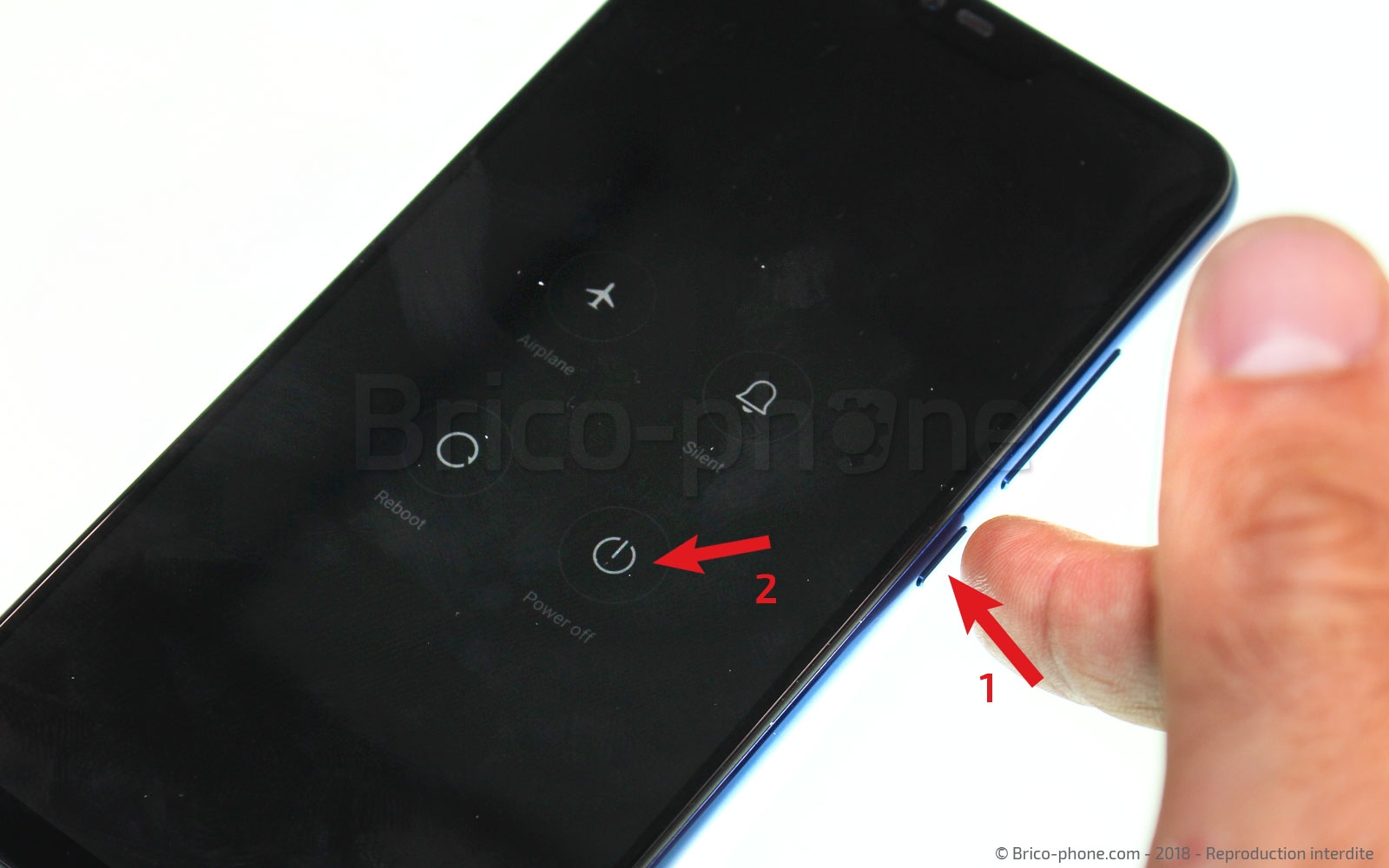

Avant de démarrer le remplacement de votre caméra avant 5 Mpx, prenez soin d'éteindre votre appareil.
Préparez ensuite votre plan de travail en fixant le patron papier d'aide au montage à l'aide de scotch par exemple puis sortez les outils de leur pochette.

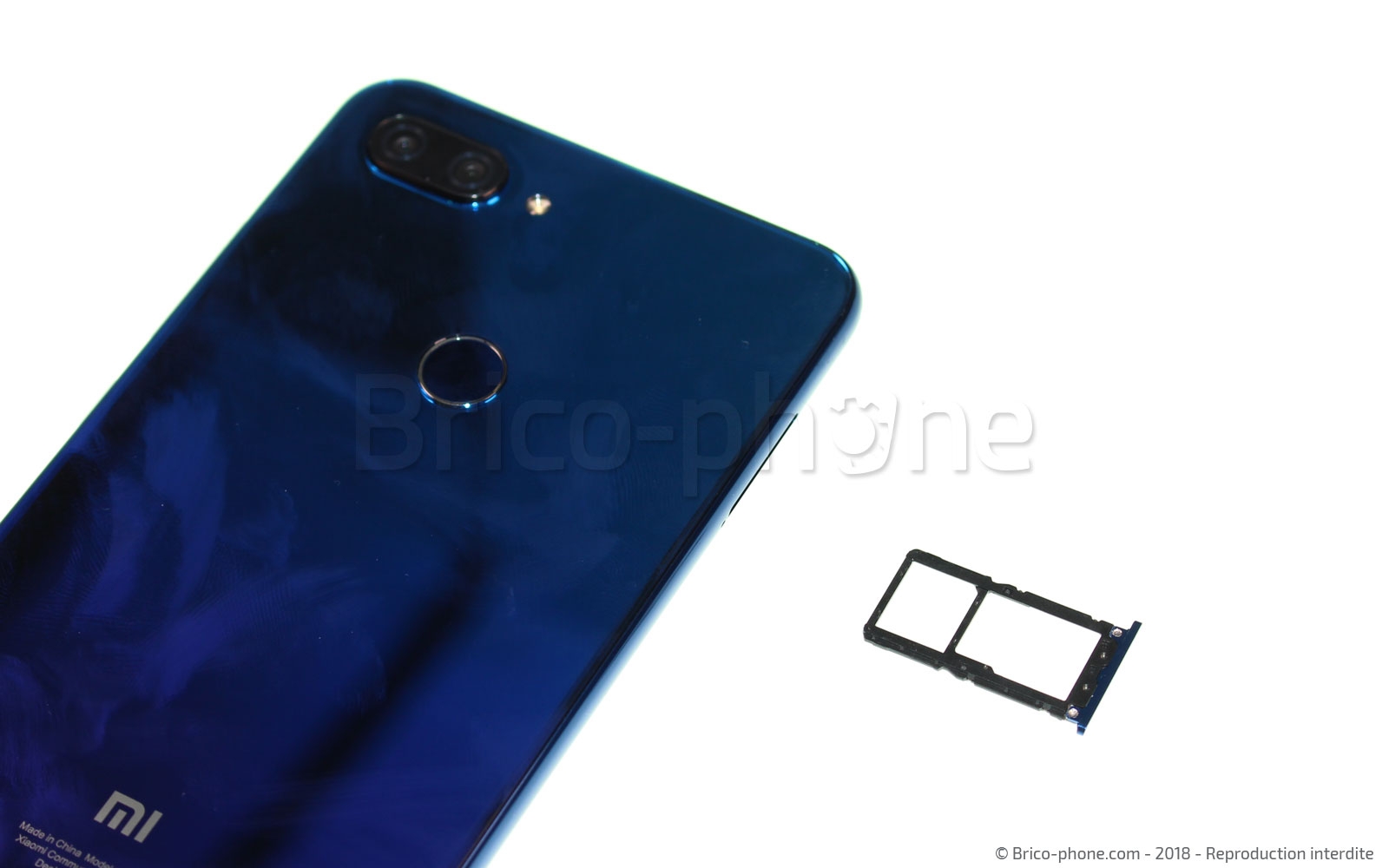

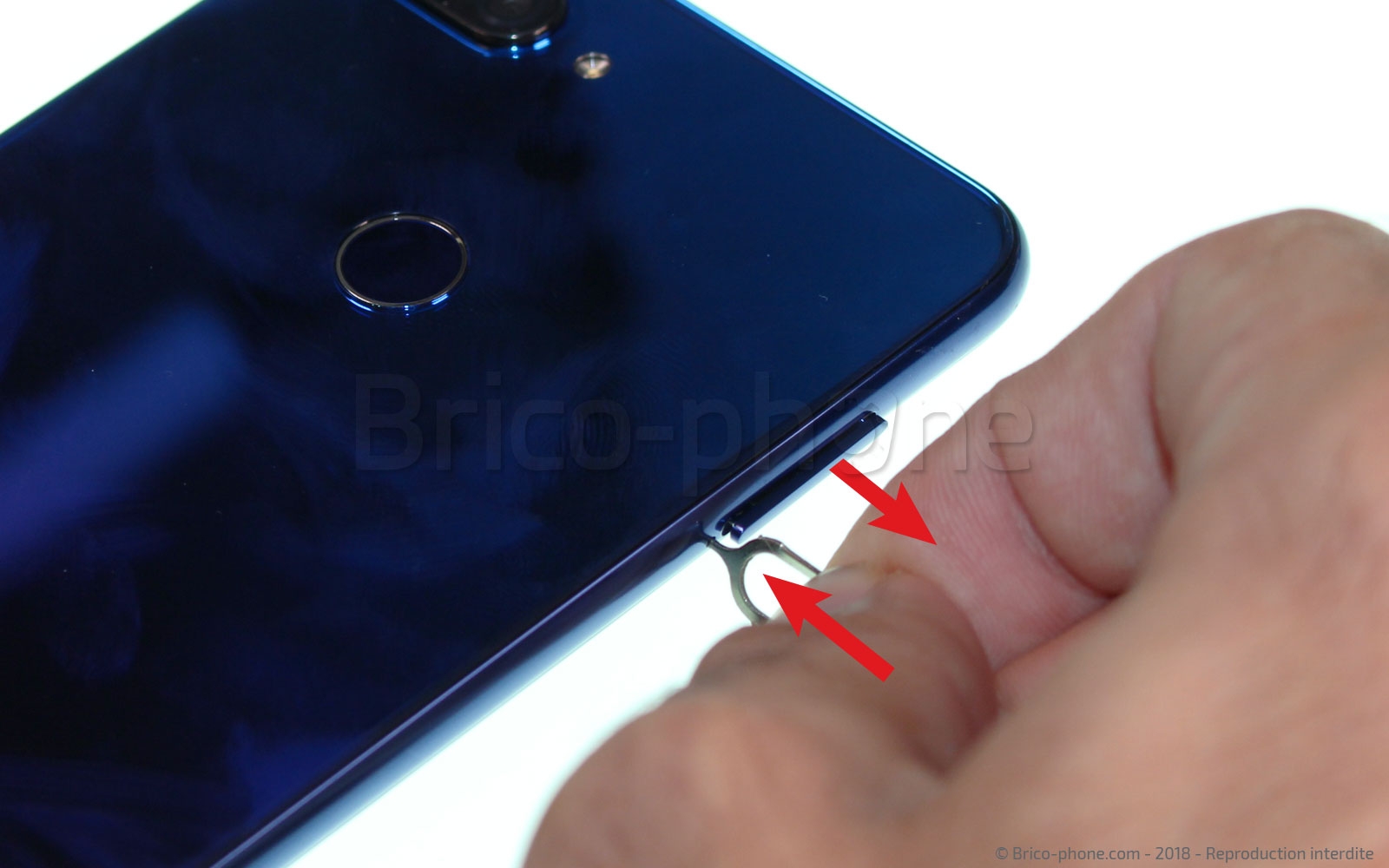

Munissez-vous ensuite de l'outil conçu pour extraire le rack sim afin de le sortir du smartphone.
Avant de vous lancer !
Avant de vous lancer !
Avant de vous lancer !
Avant de vous lancer !
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière

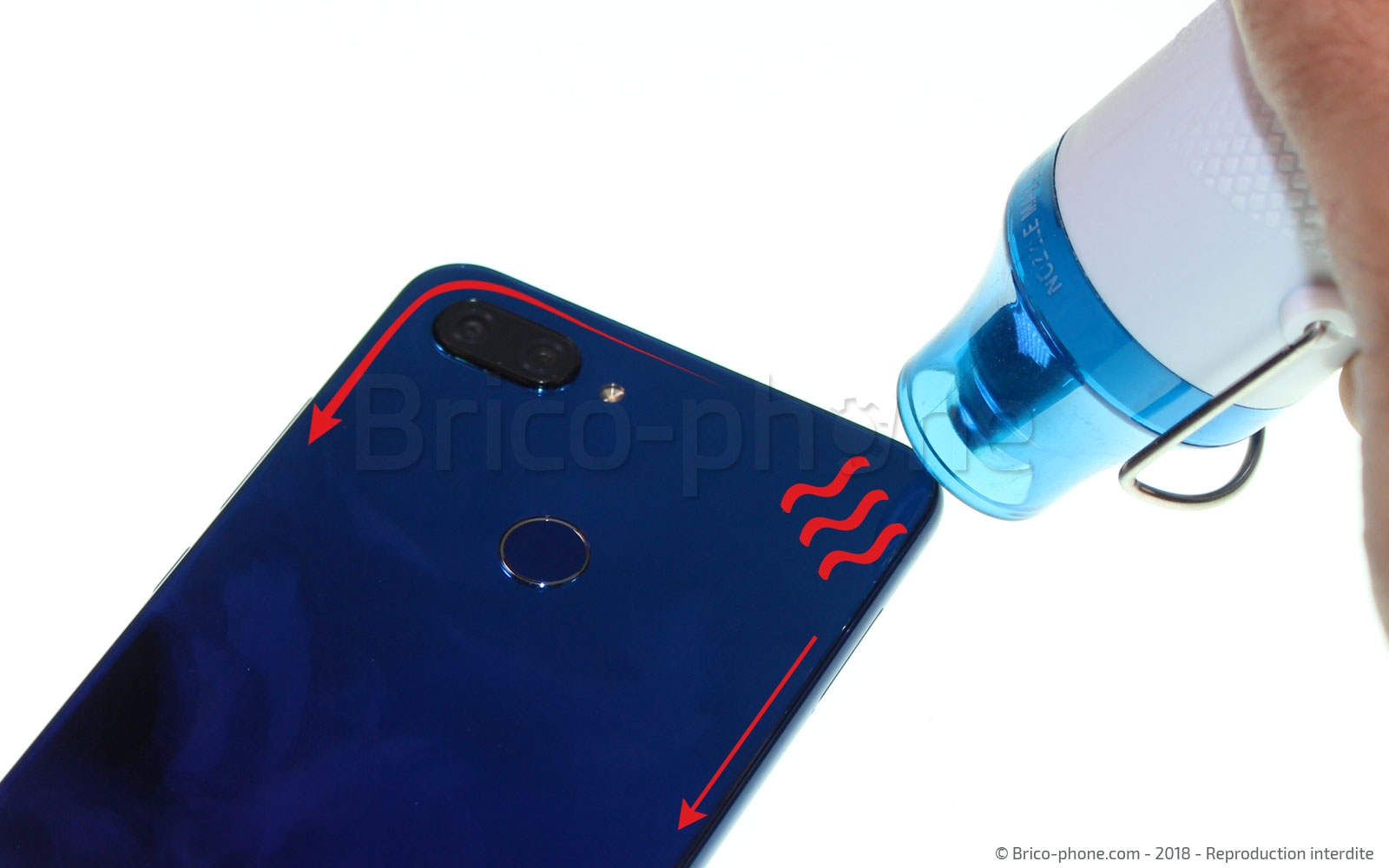

Munissez-vous d'un sèche-cheveux ou d'un mini décapeur thermique afin de chauffer le contour de la vitre arrière de votre smartphone.
Etape 1 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Étape 2 : Mettre en place les médiators plastiques

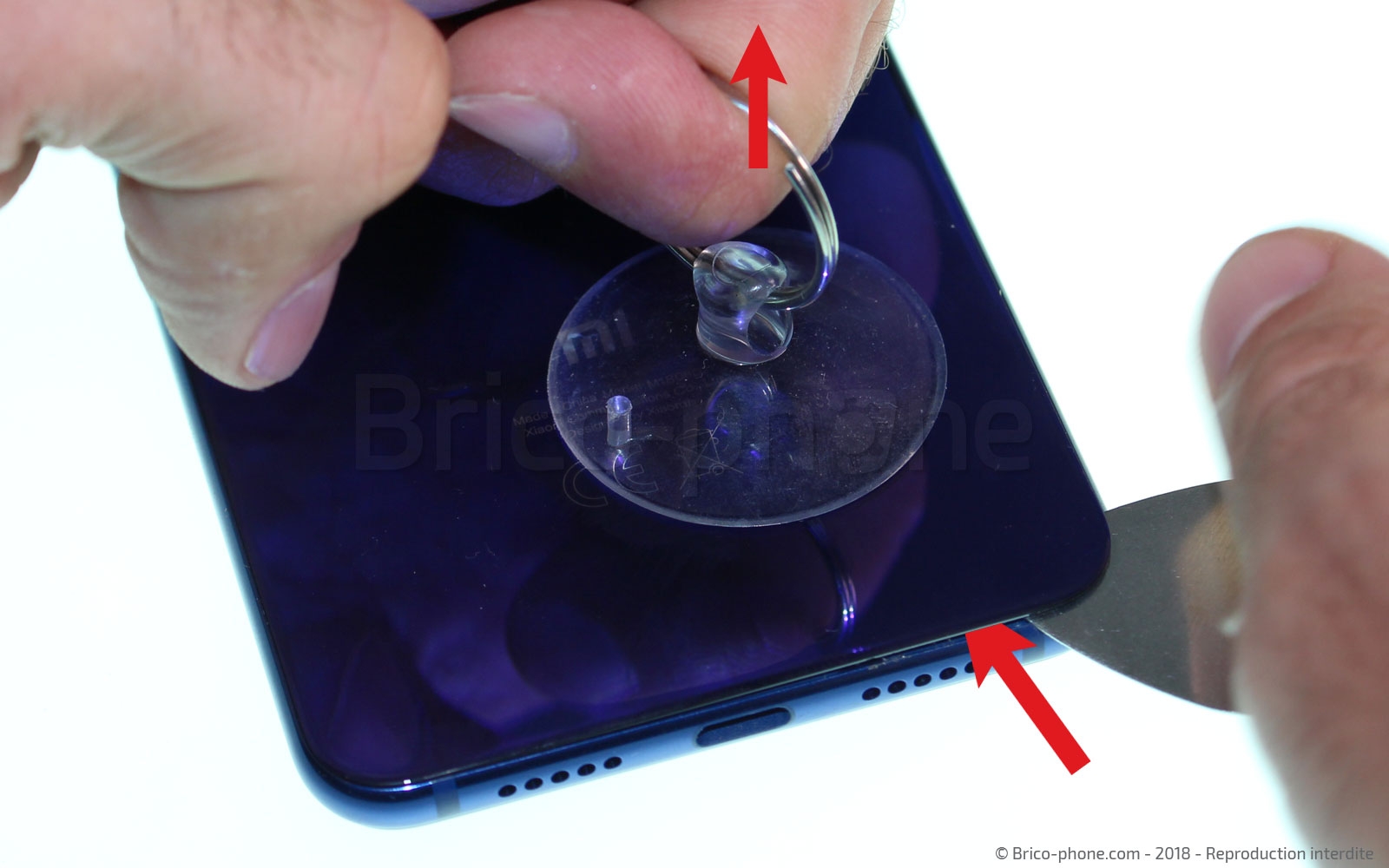

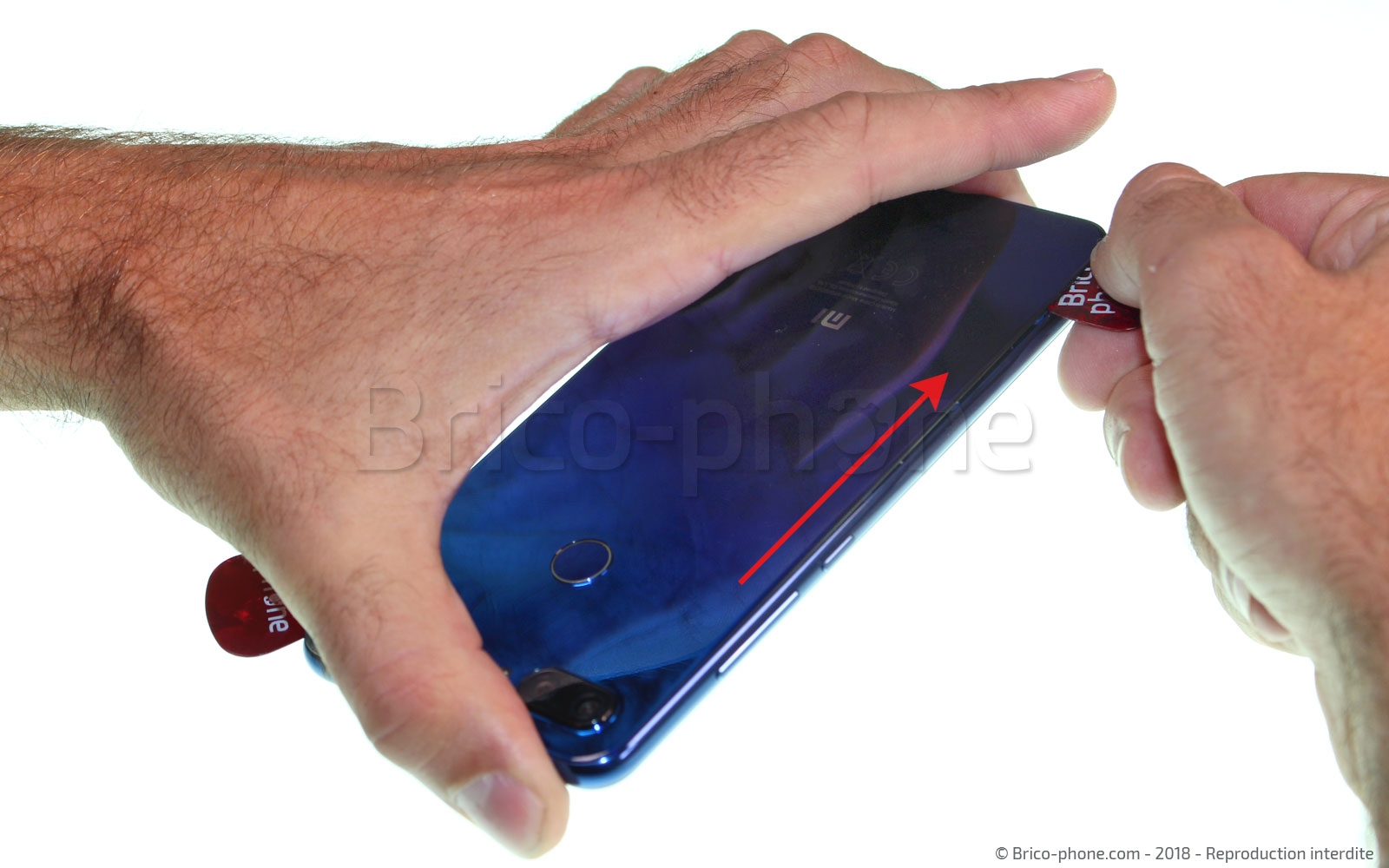

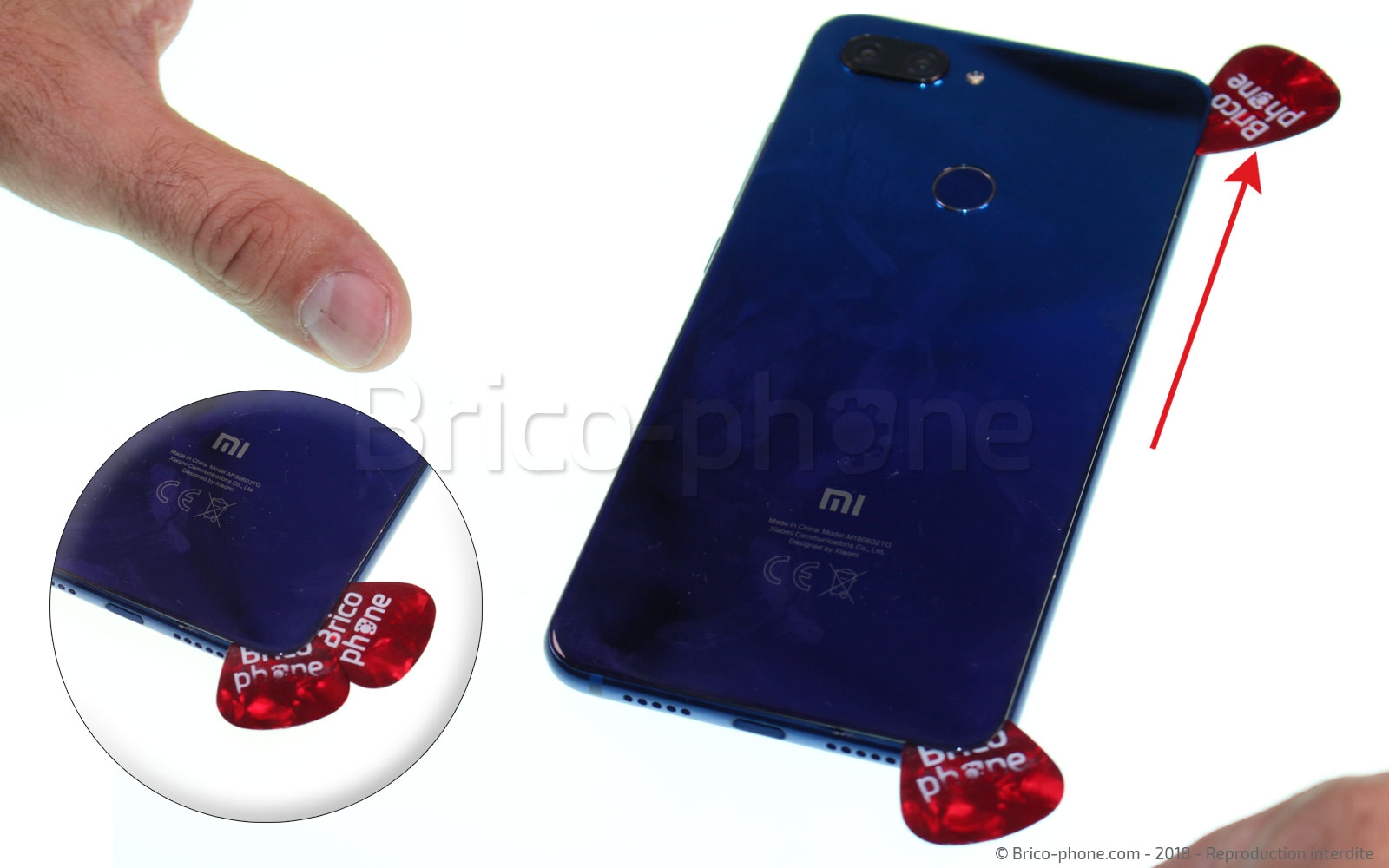

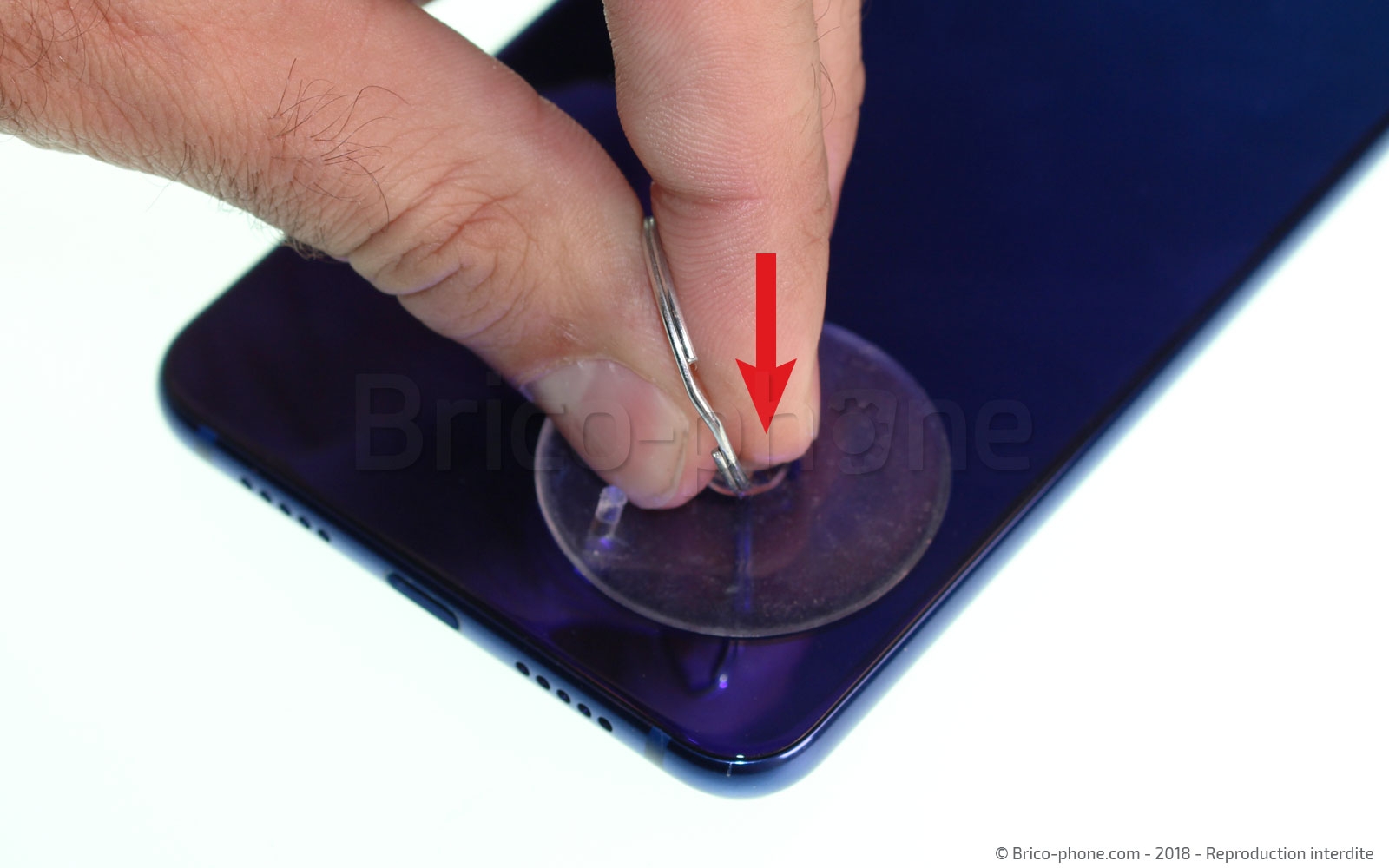

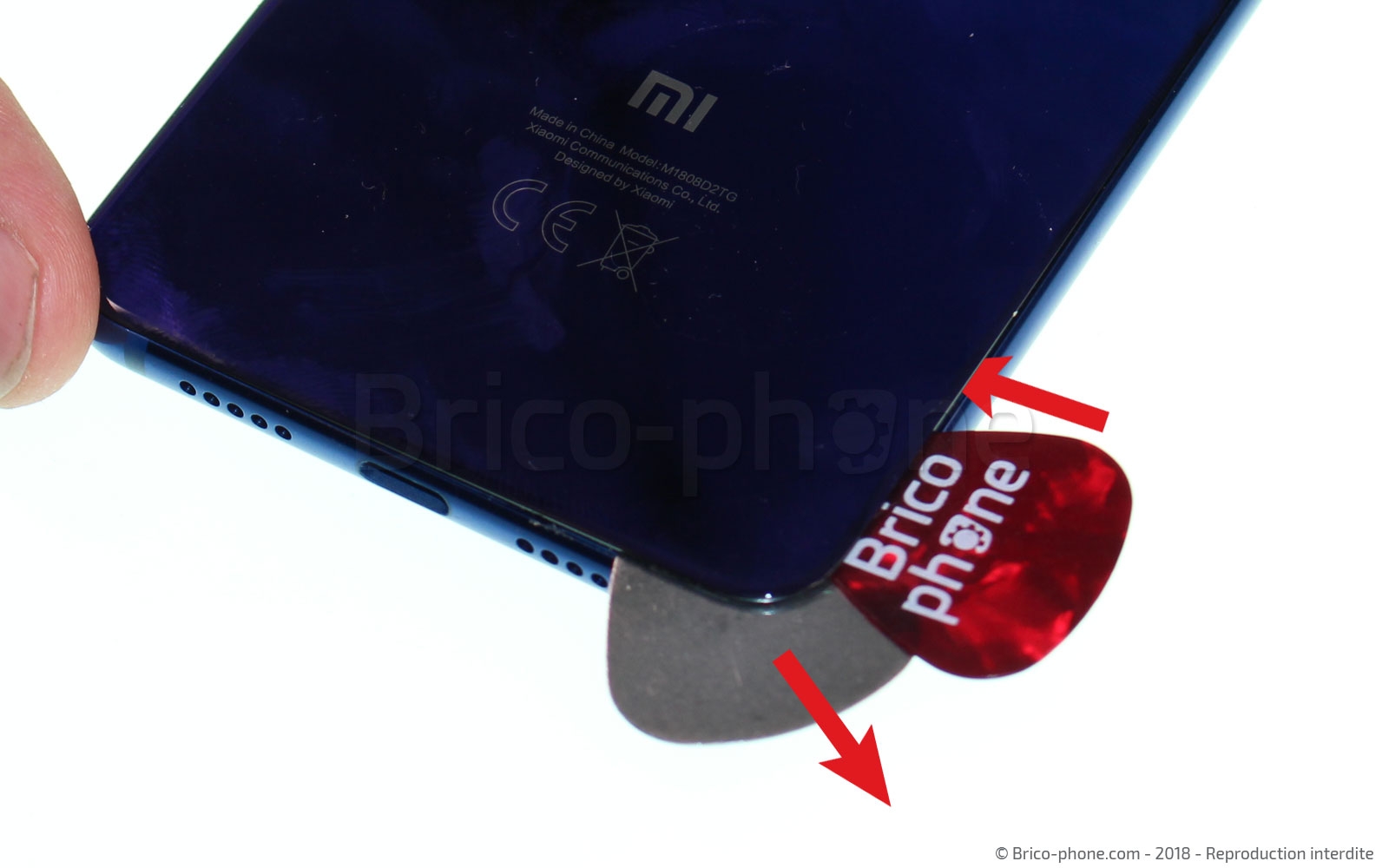

Cette étape consiste à mettre en place les outils nécessaires pour décoller la vitre arrière. Commencez par fixer la ventouse sur l'un des angles inférieurs de la vitre arrière. Une fois cette dernière mise en place, tirez fortement dessus puis insérez le médiator métal entre le châssis et la vitre. Cette manipulation a pour but de créer un petit espace dans laquelle vous allez pouvoir mettre en place les médiators plastiques.
Nous utiliserons des médiators plastiques plutôt que celui en métal afin de ne pas rayer ou endommager la vitre arrière.
Si vous n'arrivez pas à insérer le métal, n'hésitez pas à chauffer un peu plus la zone ou vous allez créer le point d'insertion.


 Étape 2 : Mettre en place les médiators plastiques
 Étape 2 : Mettre en place les médiators plastiques
 Étape 2 : Mettre en place les médiators plastiques
 Étape 2 : Mettre en place les médiators plastiques
 Étape 2 : Mettre en place les médiators plastiques
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 3 : Décoller la vitre arrière

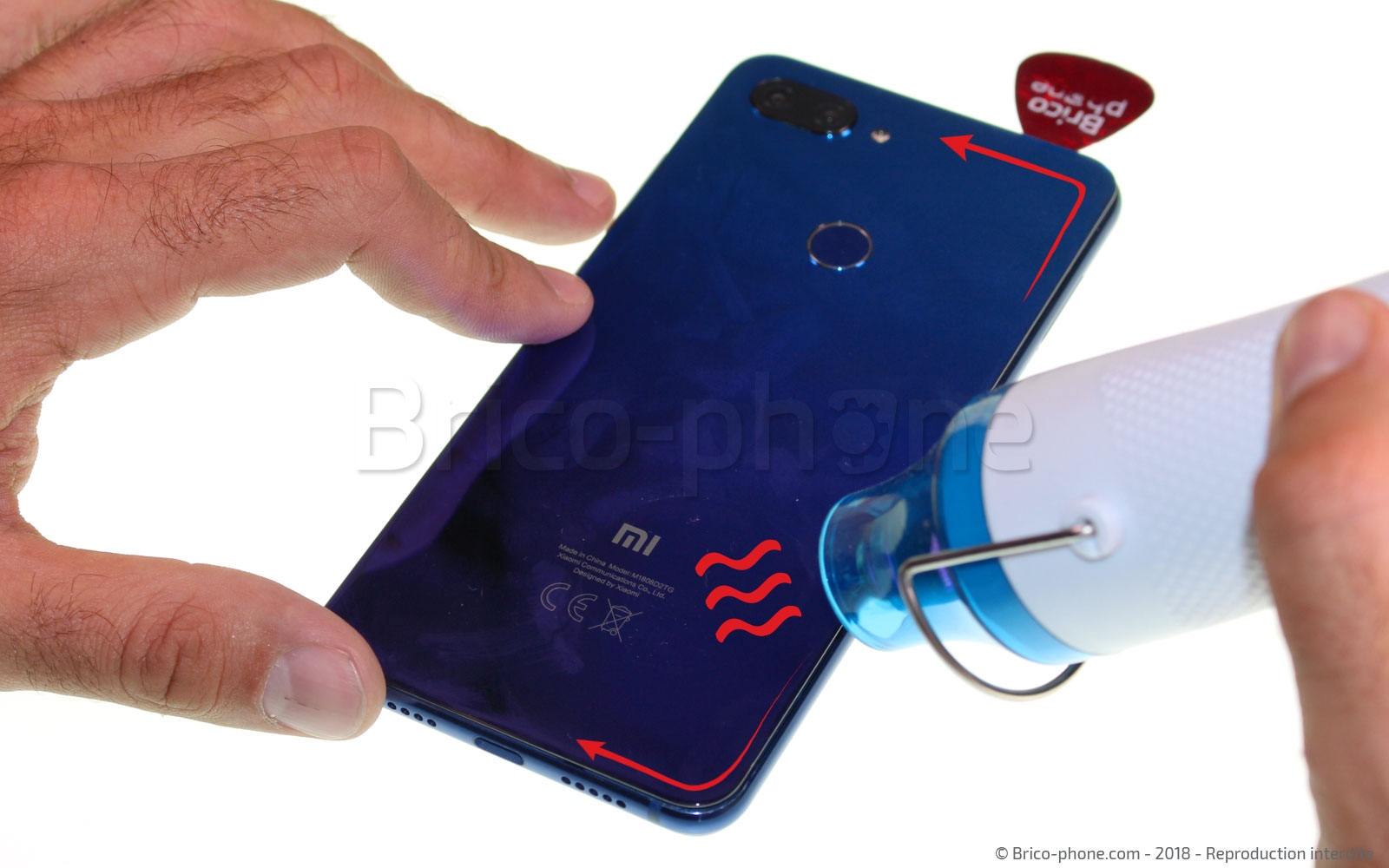

Maintenant, il ne vous reste plus qu'à faire glisser les médiators autour du châssis afin de décoller complètement la vitre.
Si vous sentez trop de résistance, n'hésitez pas à chauffer de nouveau la vitre afin de ramollir un peu plus le joint.

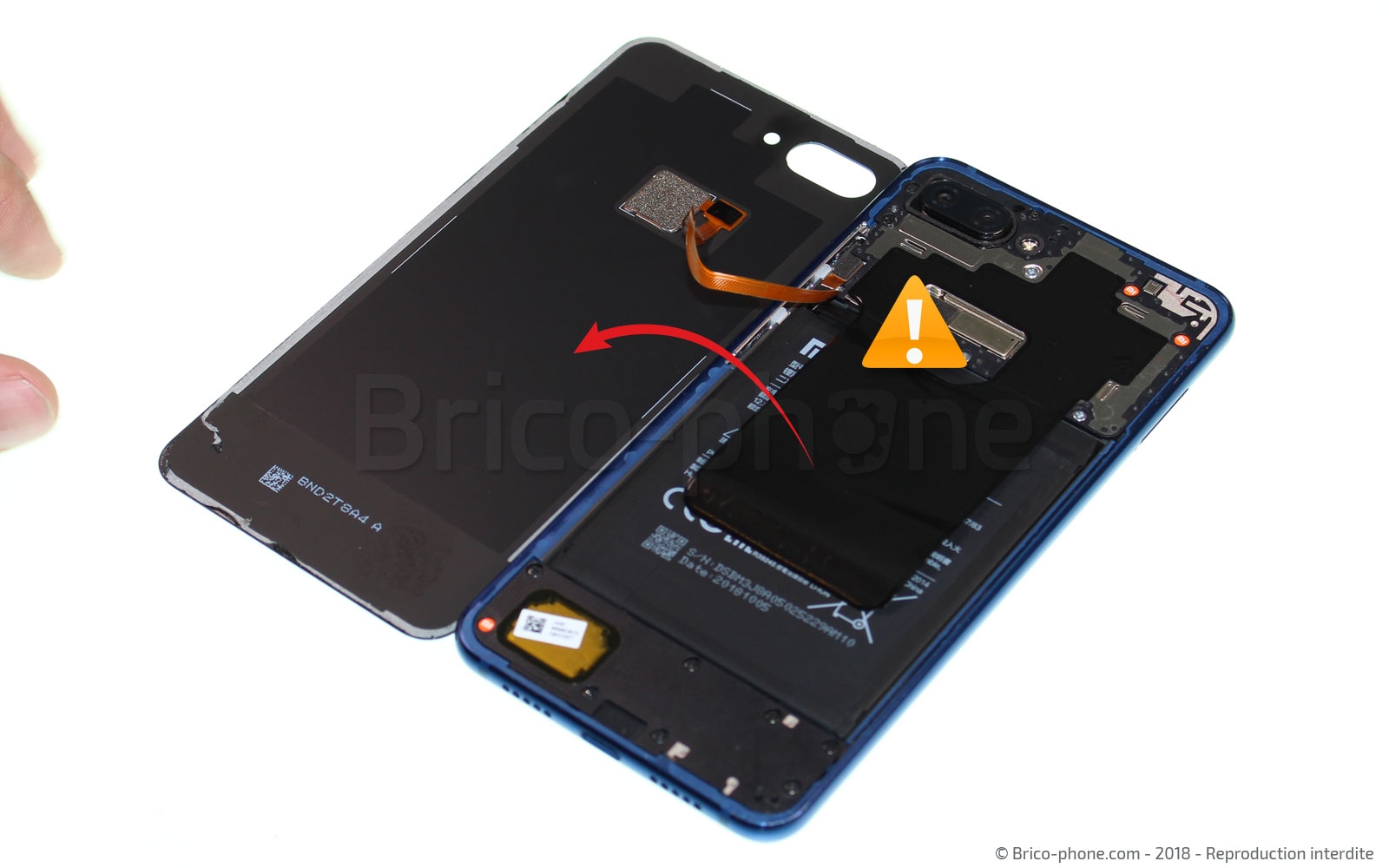

Faites attention, car la nappe du lecteur d'empreintes digitales est toujours reliée à la carte mère.
Basculez ensuite délicatement la vitre sur le côté gauche de l'appareil.
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 4 : Déconnecter le lecteur d'empreintes

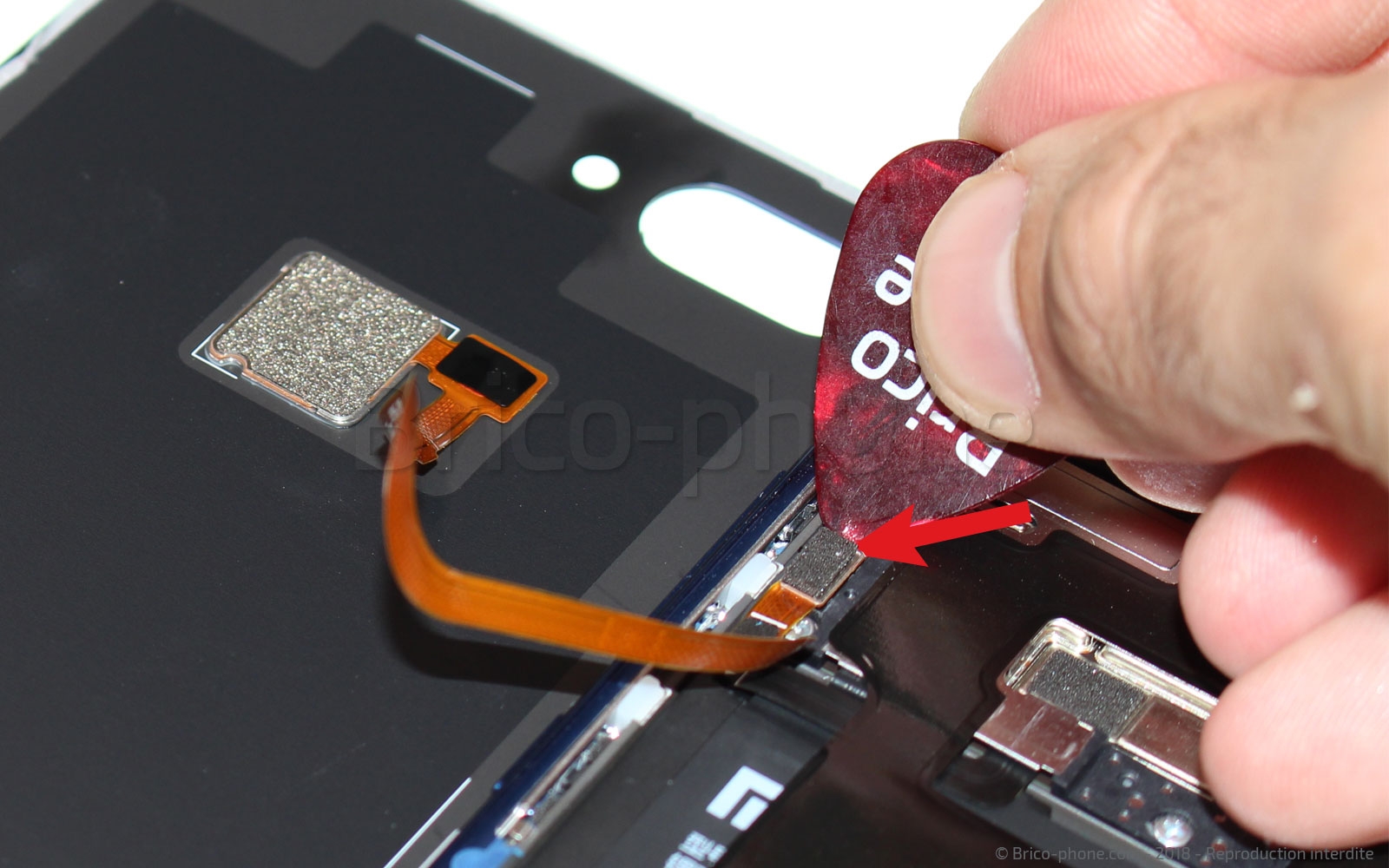

À l'aide du médiator plastique ou du levier nylon, déconnectez la nappe de la carte mère.
Cela a pour conséquence de libérer complètement la vitre arrière.
Etape 4 : Déconnecter le lecteur d'empreintes
Outils du kit utilisés
Outils du kit utilisés

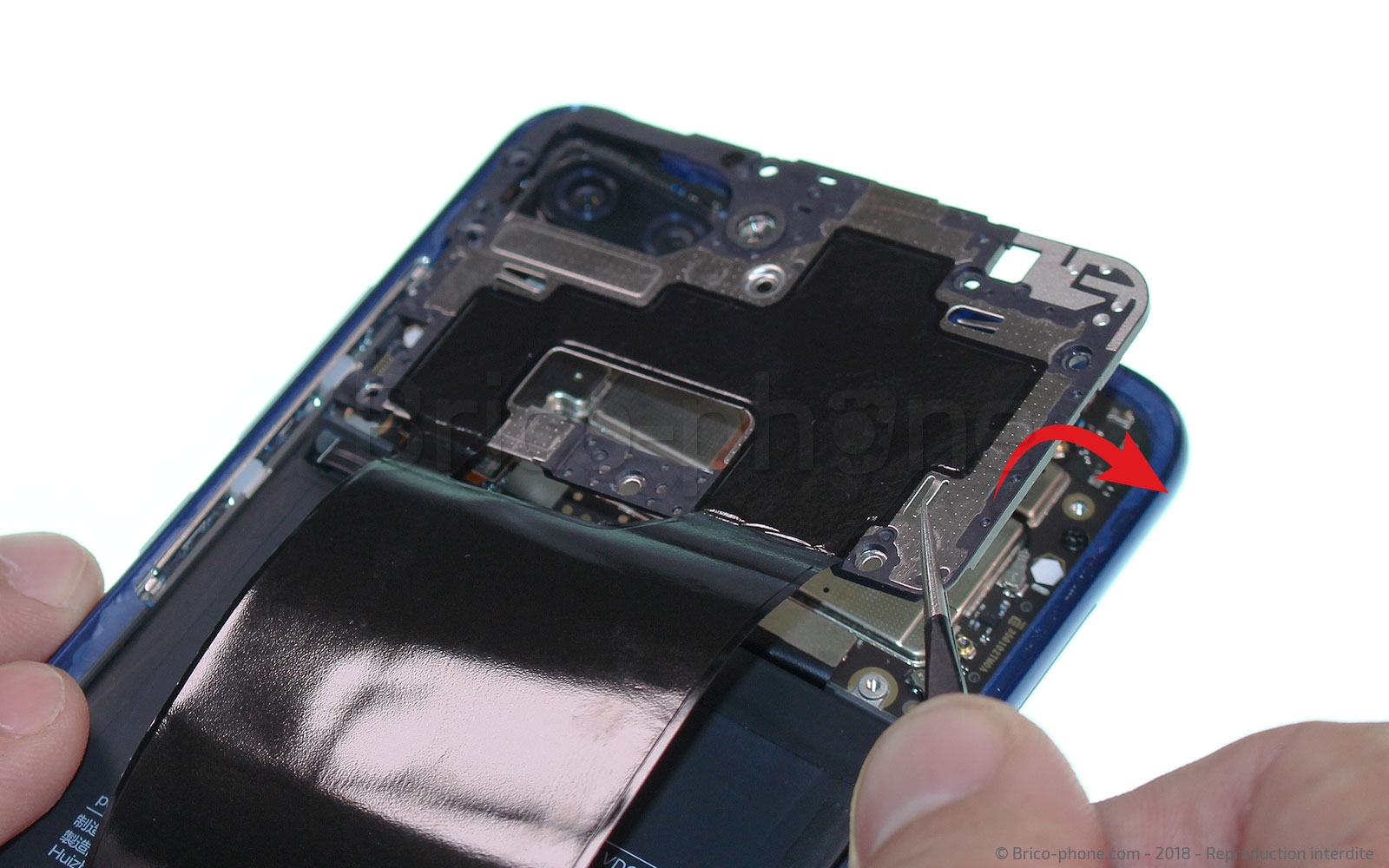

Etape 5 : Retirer le cache carte mère

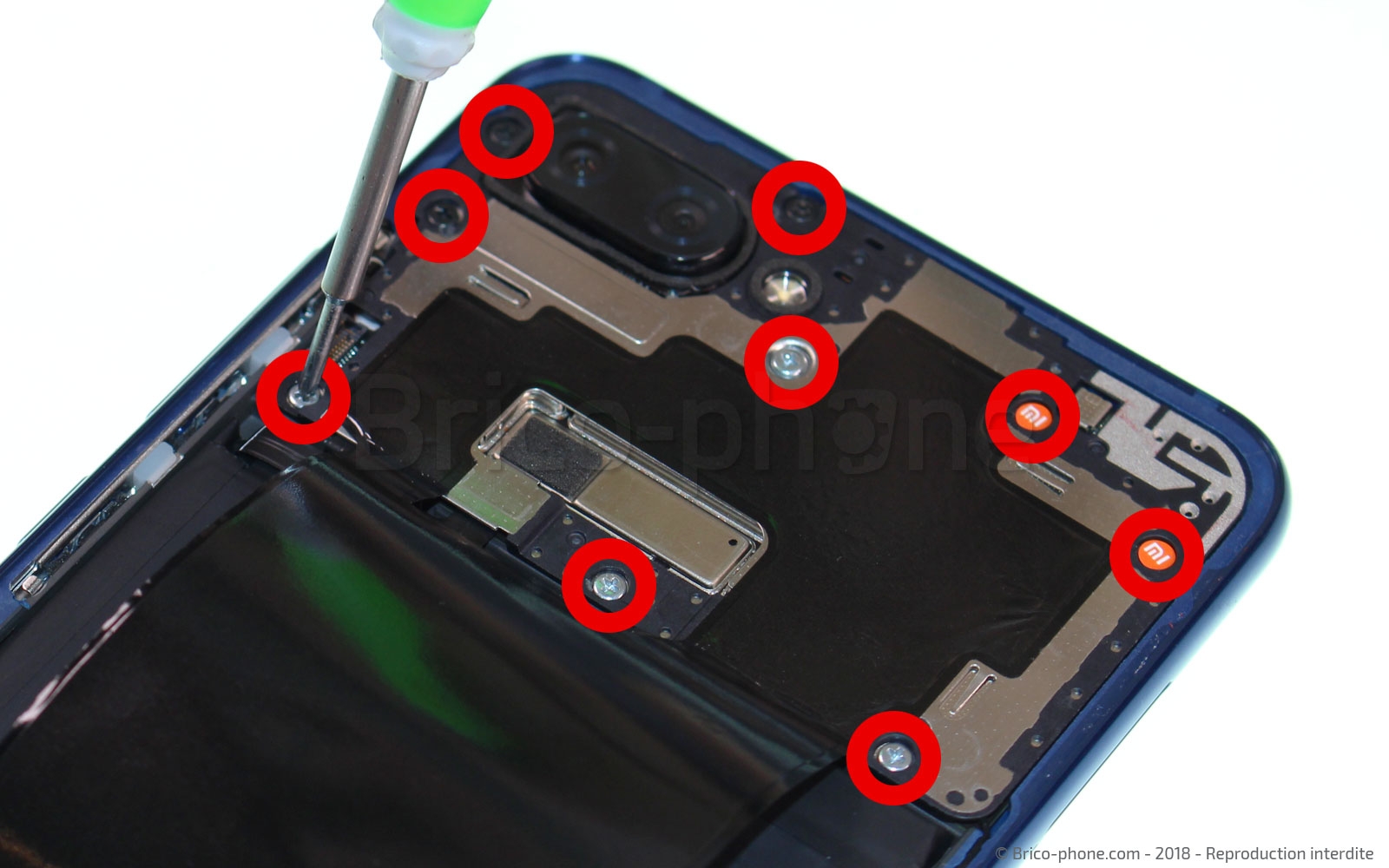

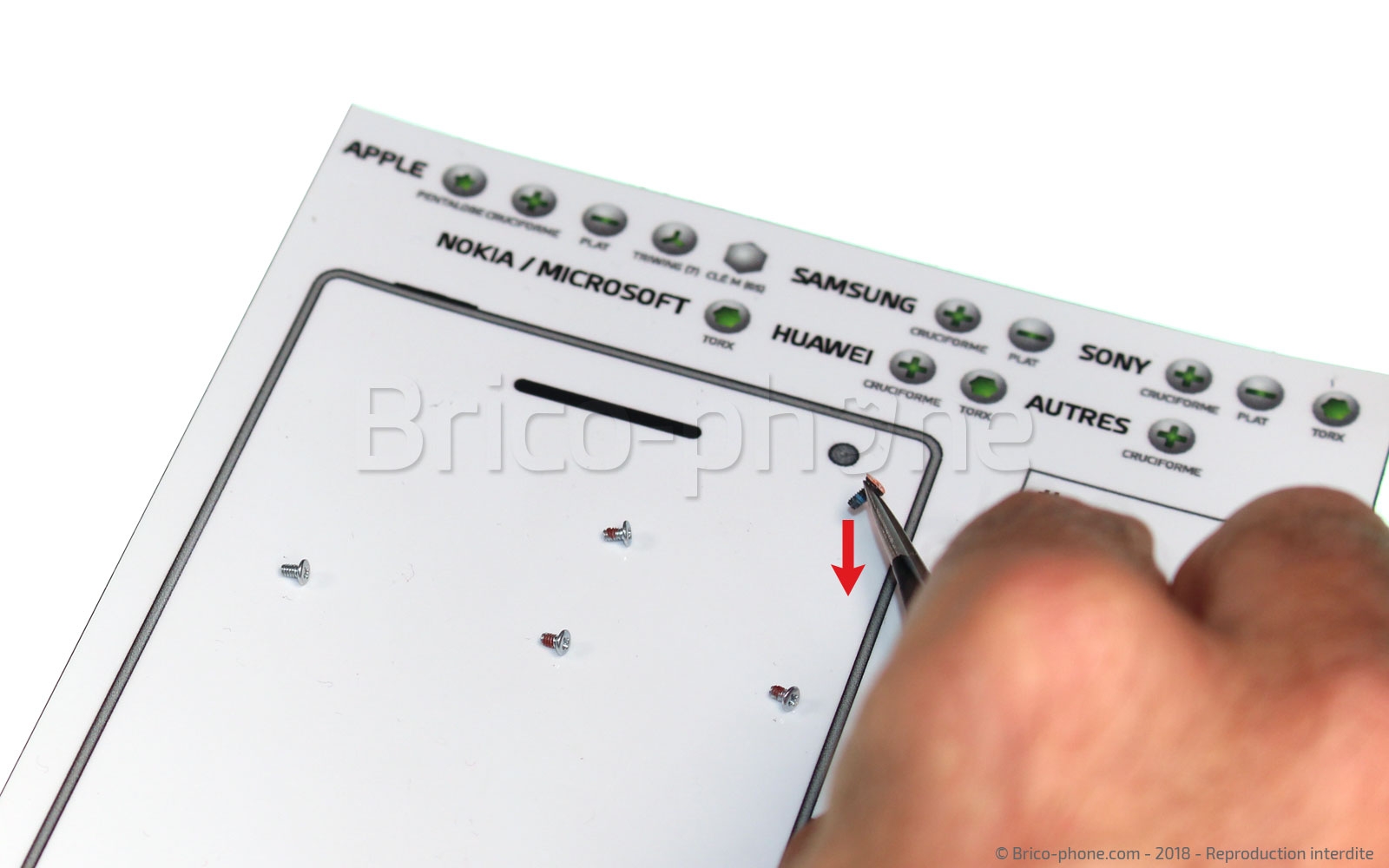

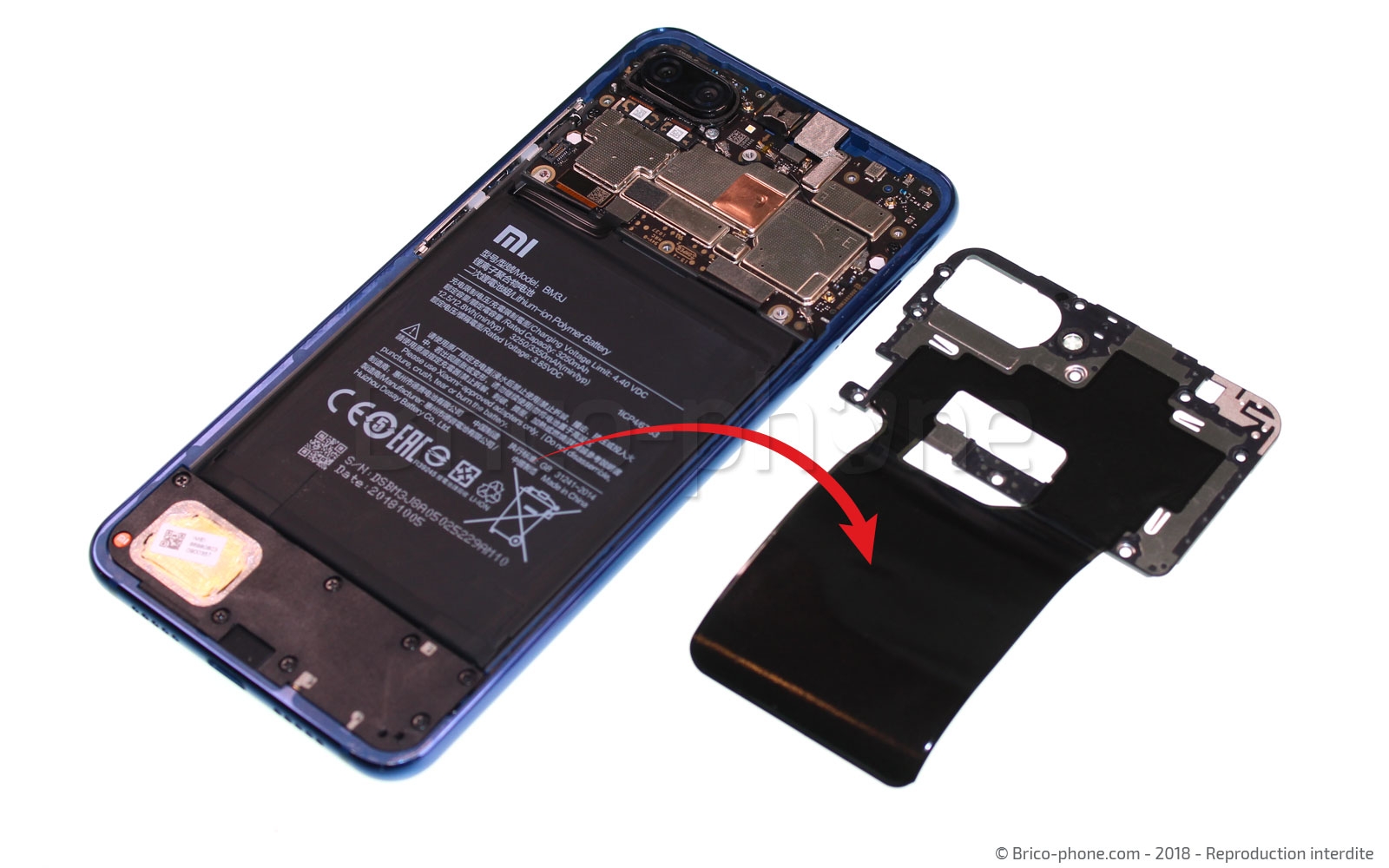

Retirons maintenant le cache de la carte-mère afin d'accéder à celle-ci. Pour cela, commencez par enlever les 9 vis à l'aide du tournevis cruciforme. Déposez minutieusement les vis sur le patron d'aide au montage afin de ne pas les intervertir lors du remontage.
Retirez ensuite le cache à l'aide de la pincette en faisant attention à la protection thermique noire collée sur ce dernier.
Etape 5 : Retirer le cache carte mère
Etape 5 : Retirer le cache carte mère
Etape 5 : Retirer le cache carte mère
Etape 5 : Retirer le cache carte mère
Etape 5 : Retirer le cache carte mère
Outils du kit utilisés
Outils du kit utilisés

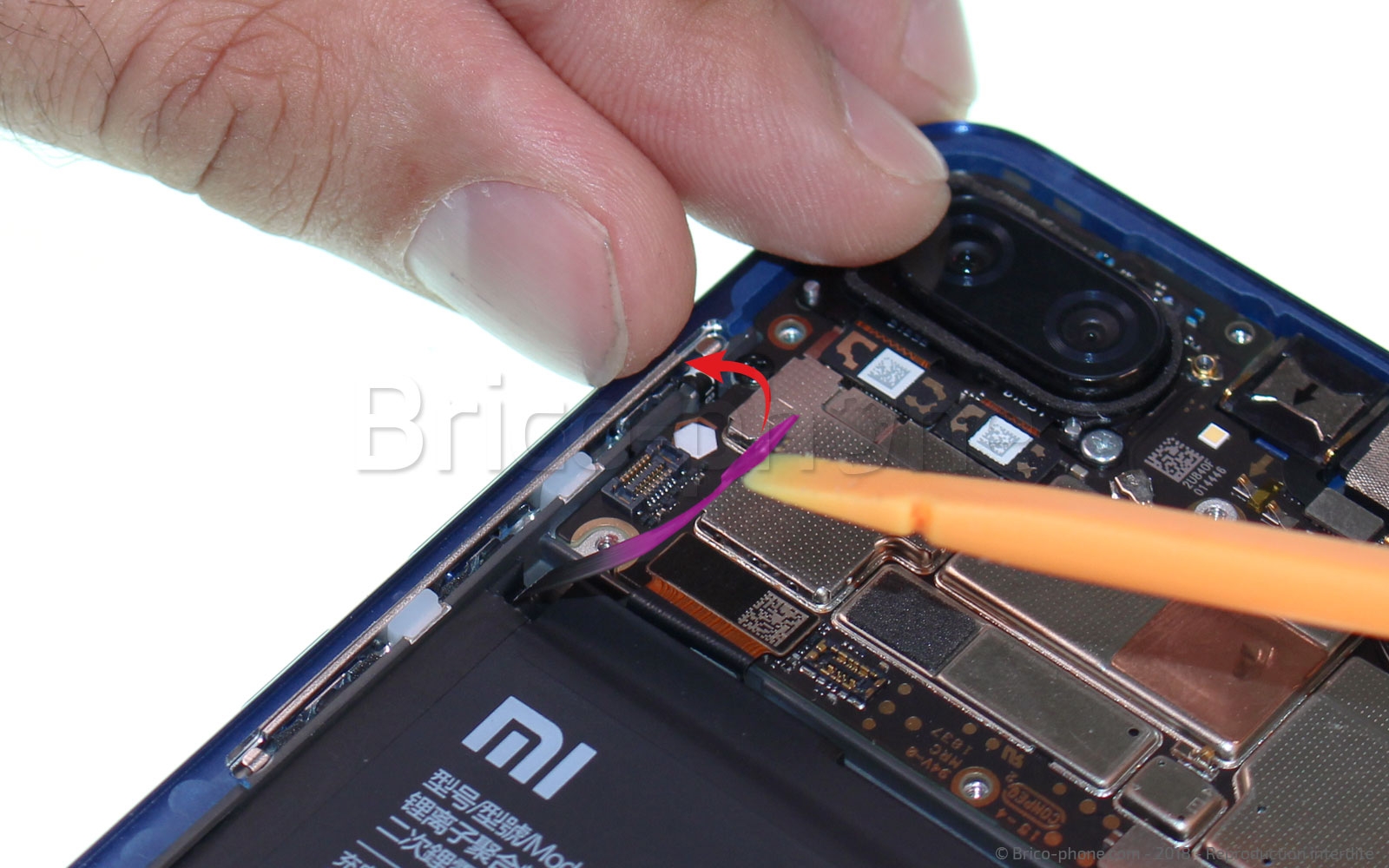

Etape 6 : Déconnecter la batterie

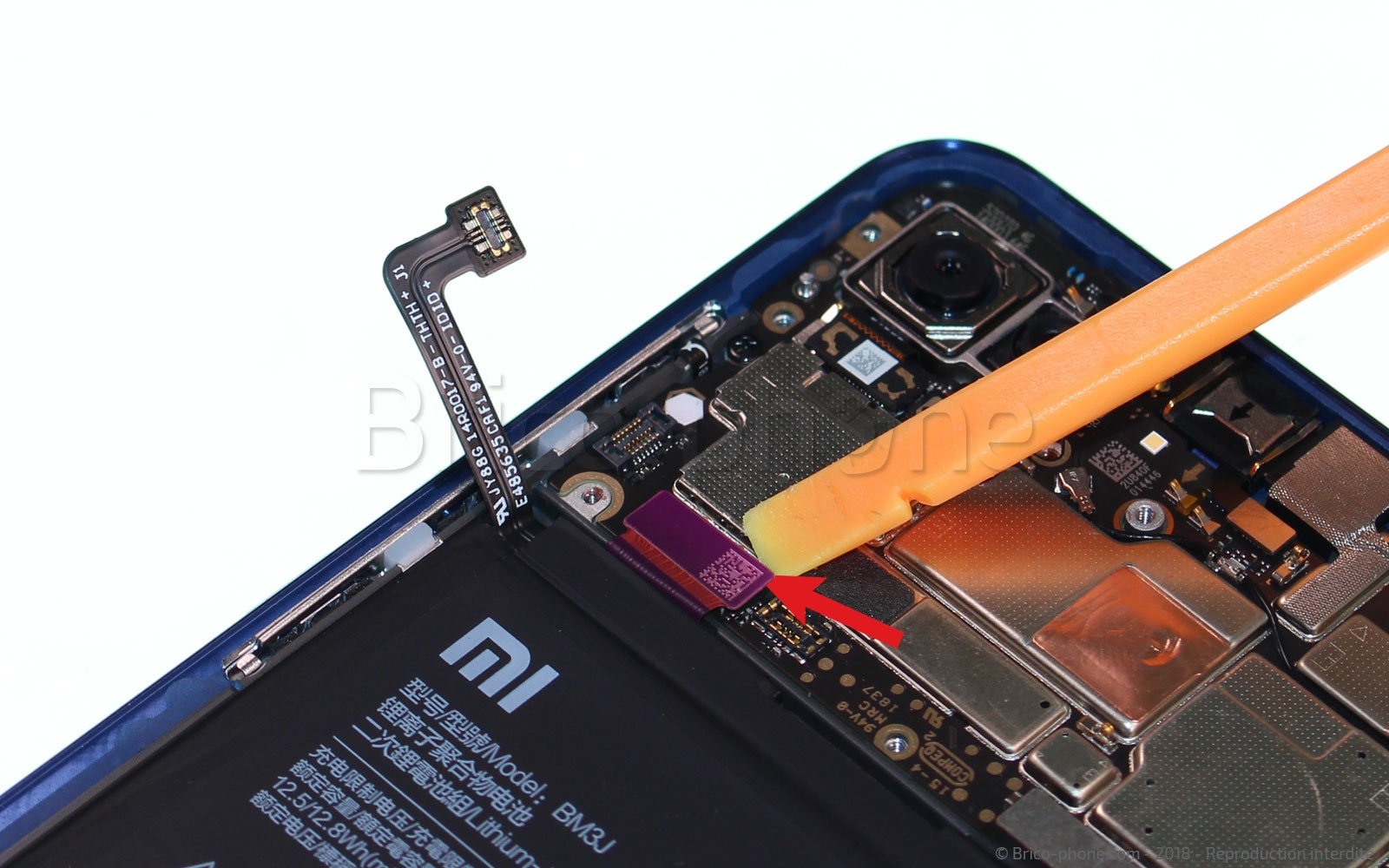

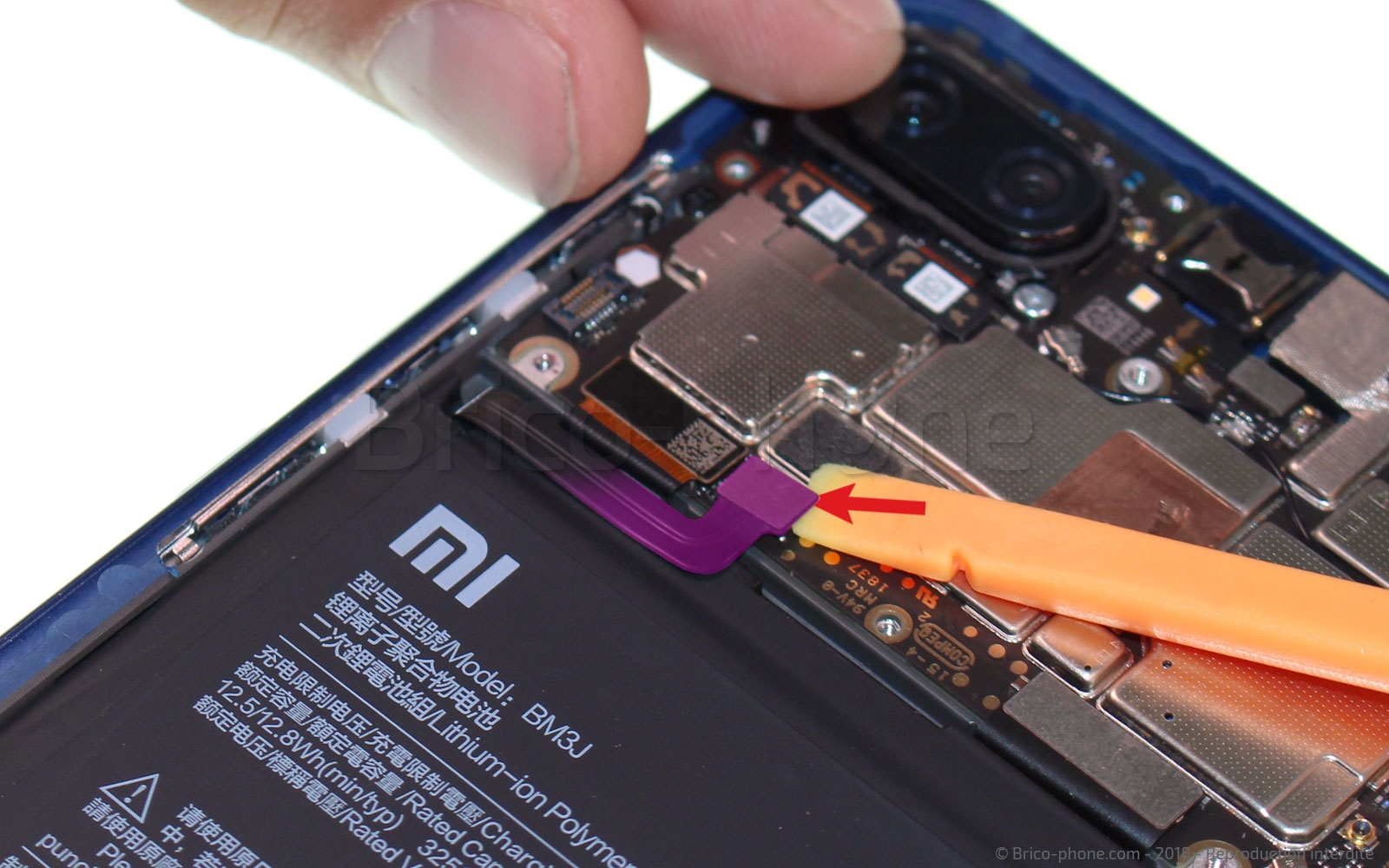

Déconnectons maintenant l'alimentation de la carte-mère à l'aide du levier en nylon.
Etape 6 : Déconnecter la batterie
Etape 6 : Déconnecter la batterie
Etape 6 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Retirer le cache de l'appareil photo

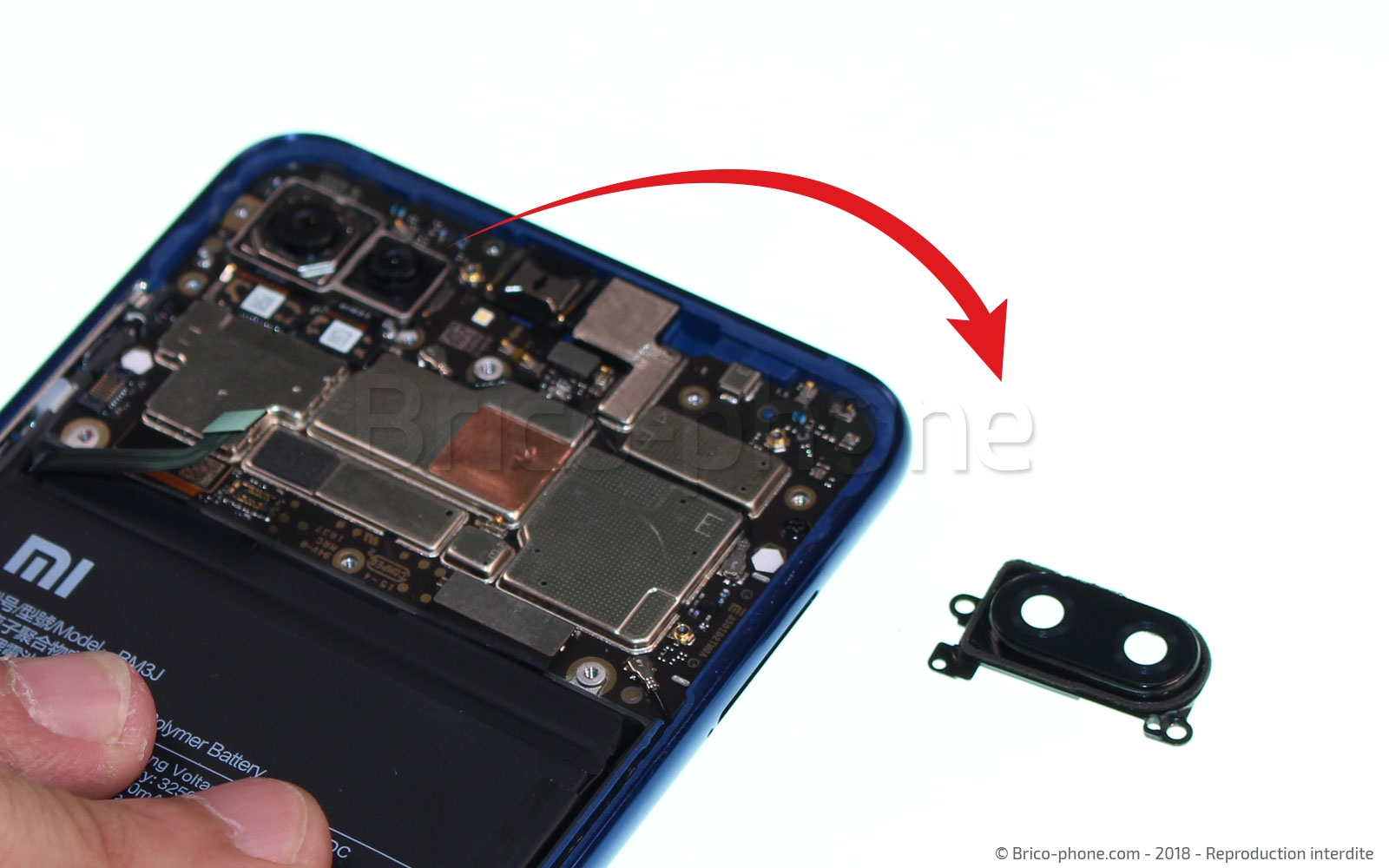

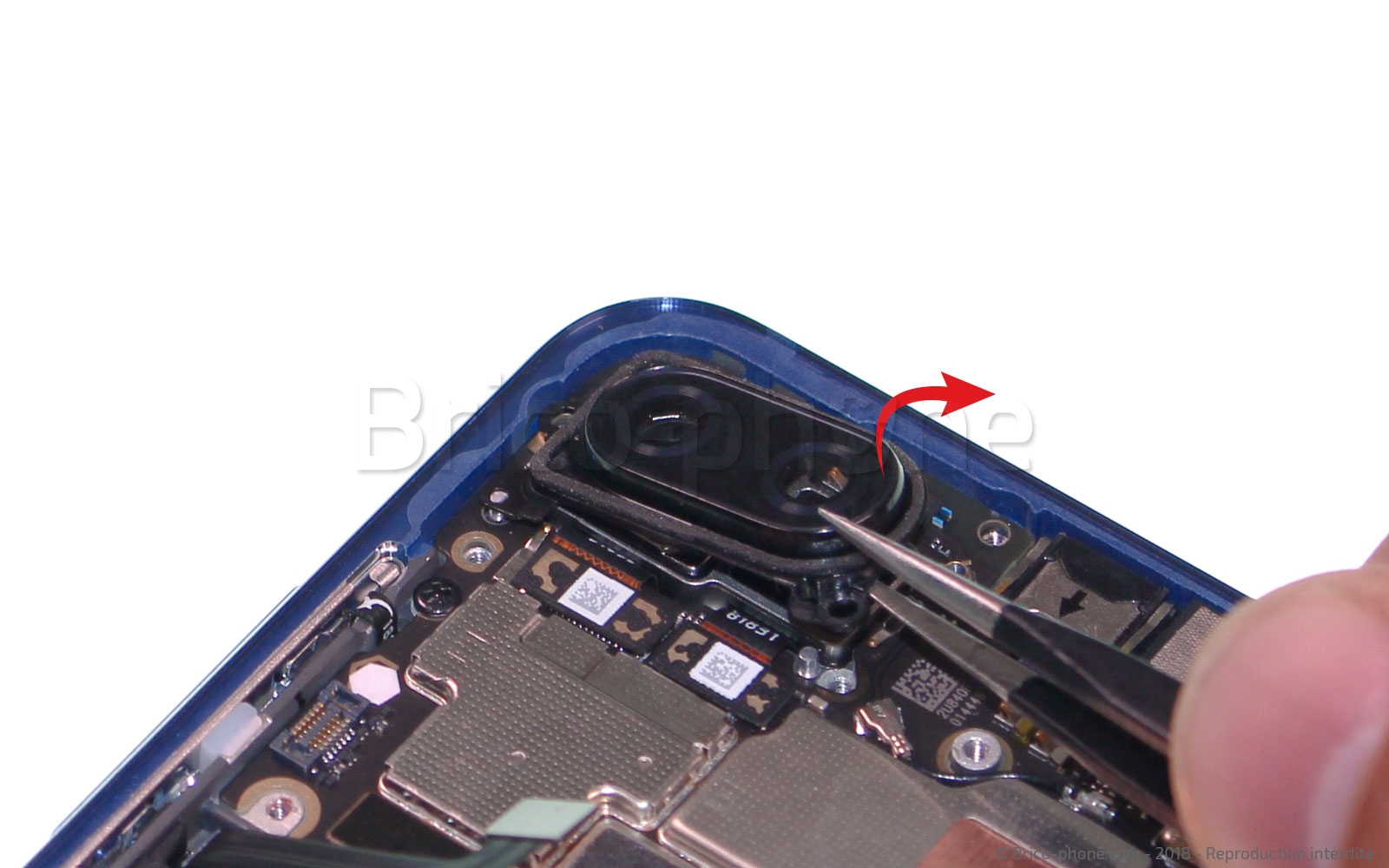

Retirons désormais la lentille de la caméra double caméra arrière et son support.

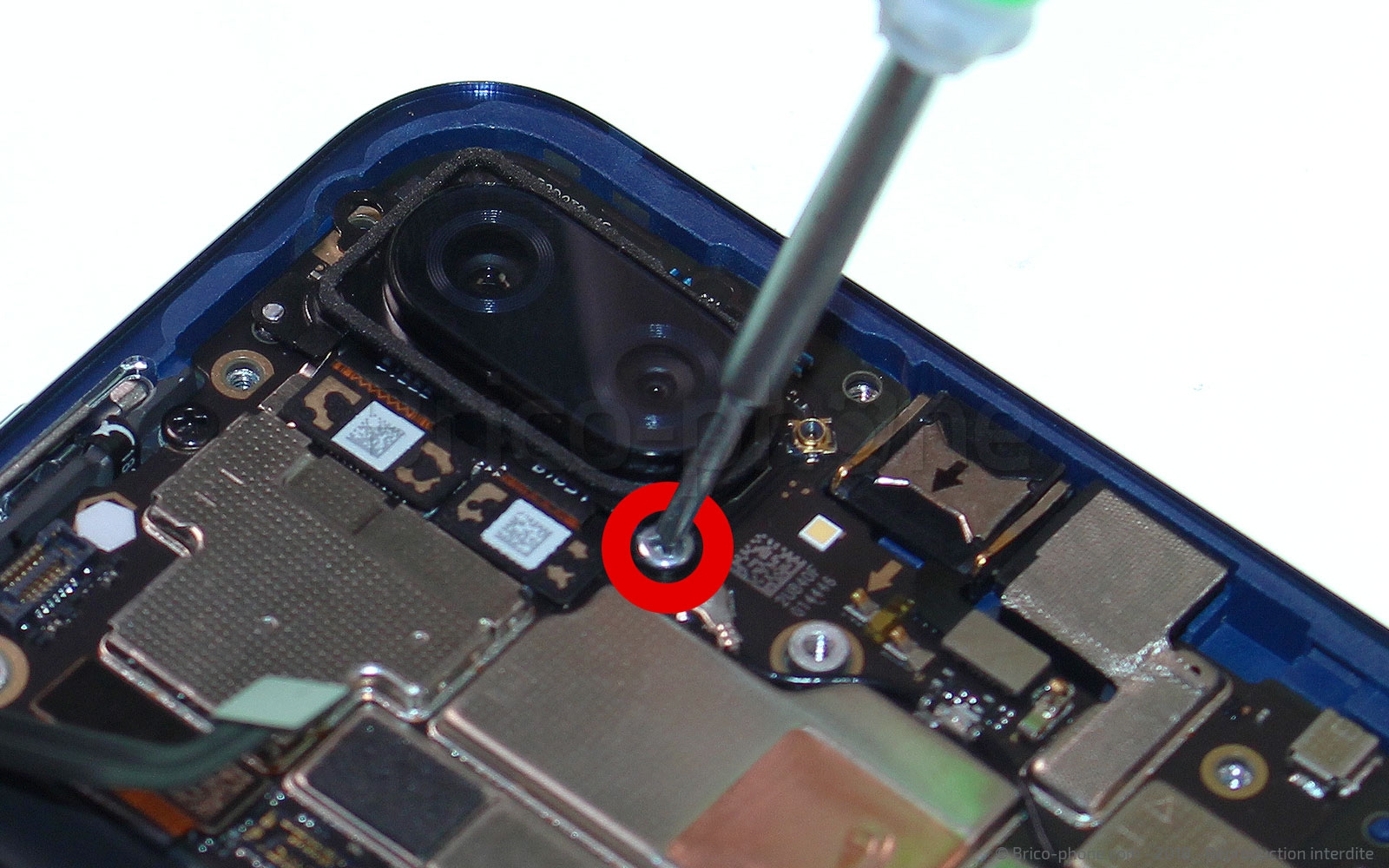

Pour cela, munissez-vous du tournevis cruciforme afin de retirer la vis qui maintient le support puis à l'aide de la pincette, retirez l'ensemble.
Etape 7 : Retirer le cache de l'appareil photo
Etape 7 : Retirer le cache de l'appareil photo
Etape 7 : Retirer le cache de l'appareil photo
Etape 7 : Retirer le cache de l'appareil photo
Outils du kit utilisés
Outils du kit utilisés

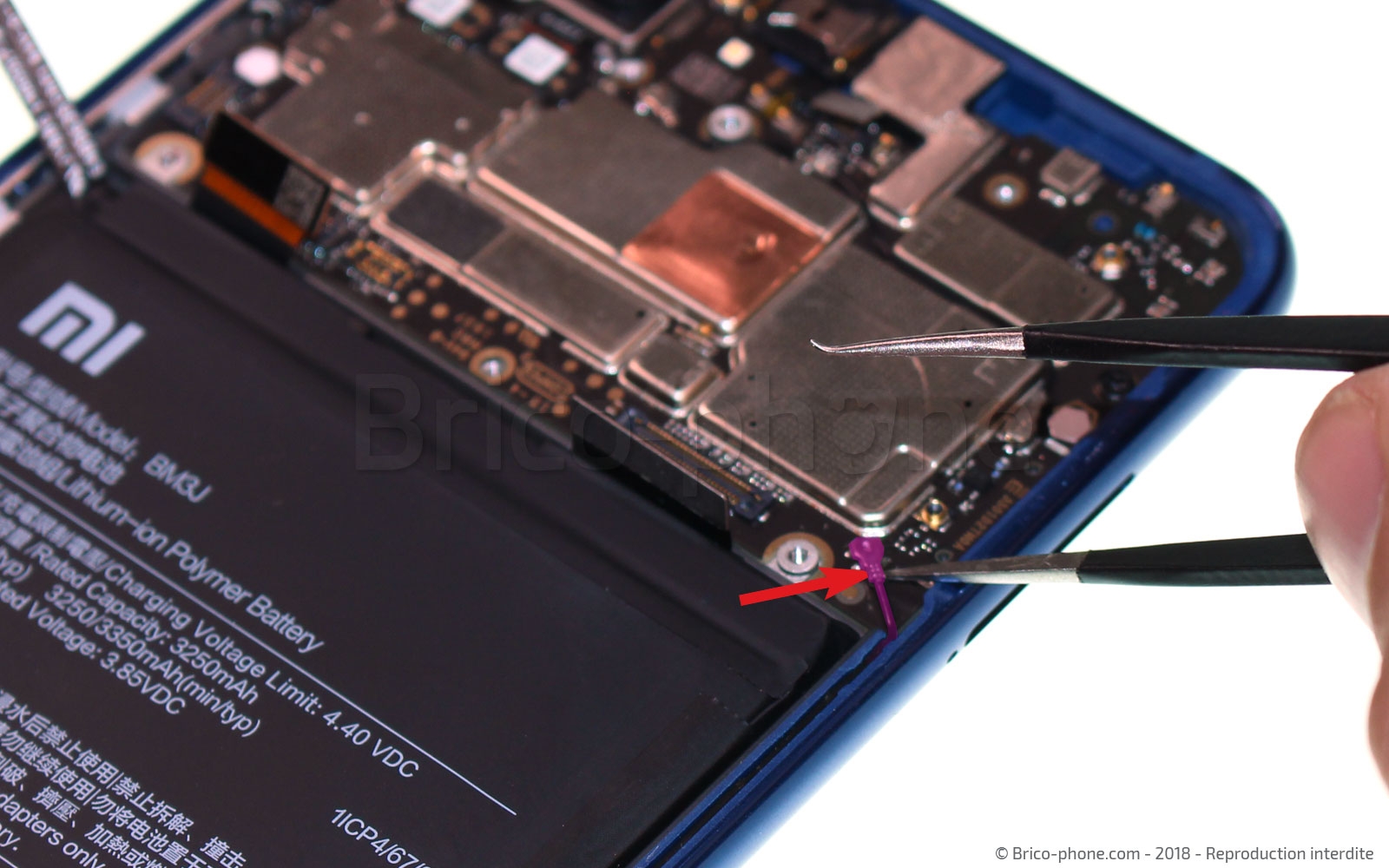

Etape 8 : Déconnecter les éléments de la carte-mère

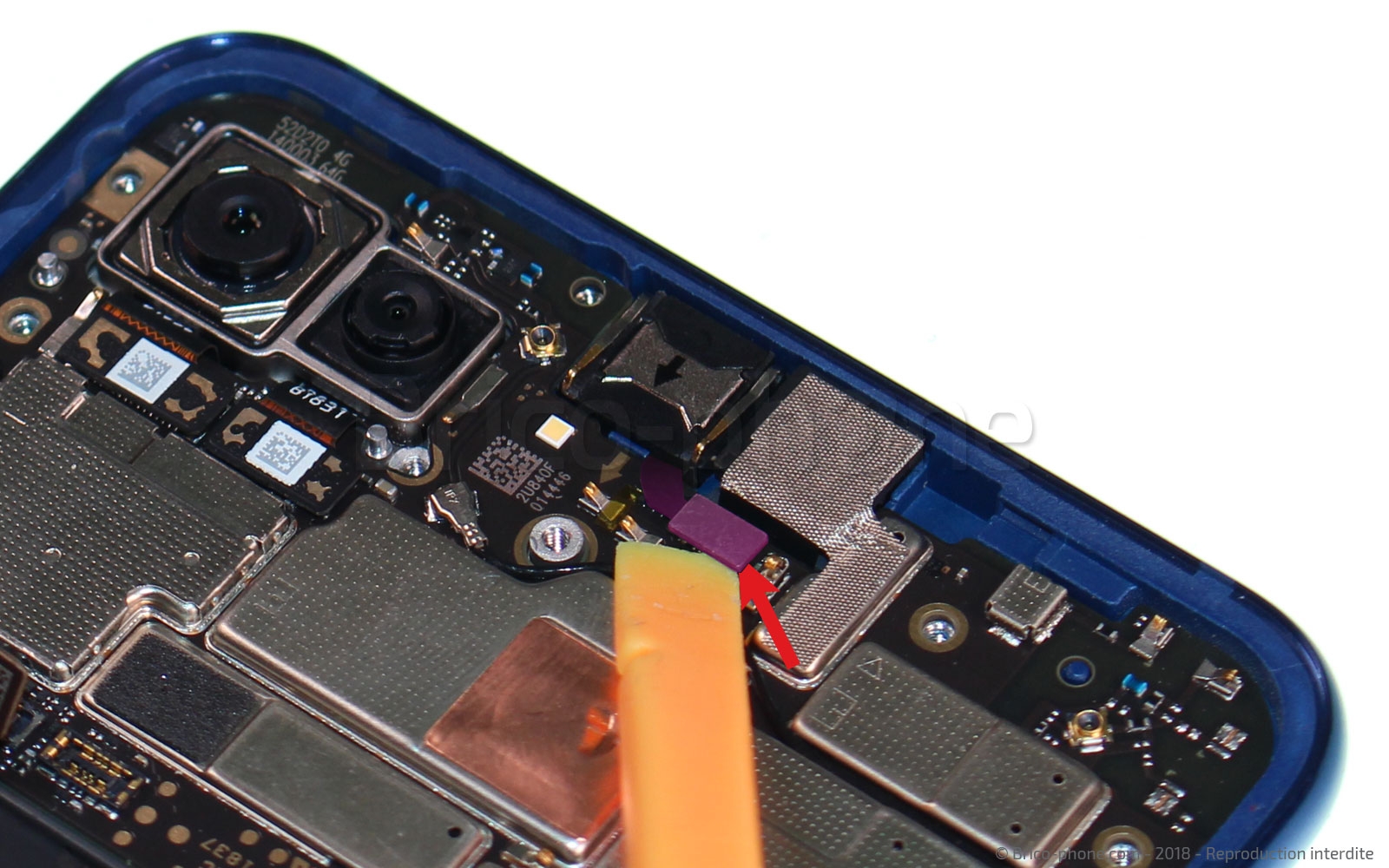

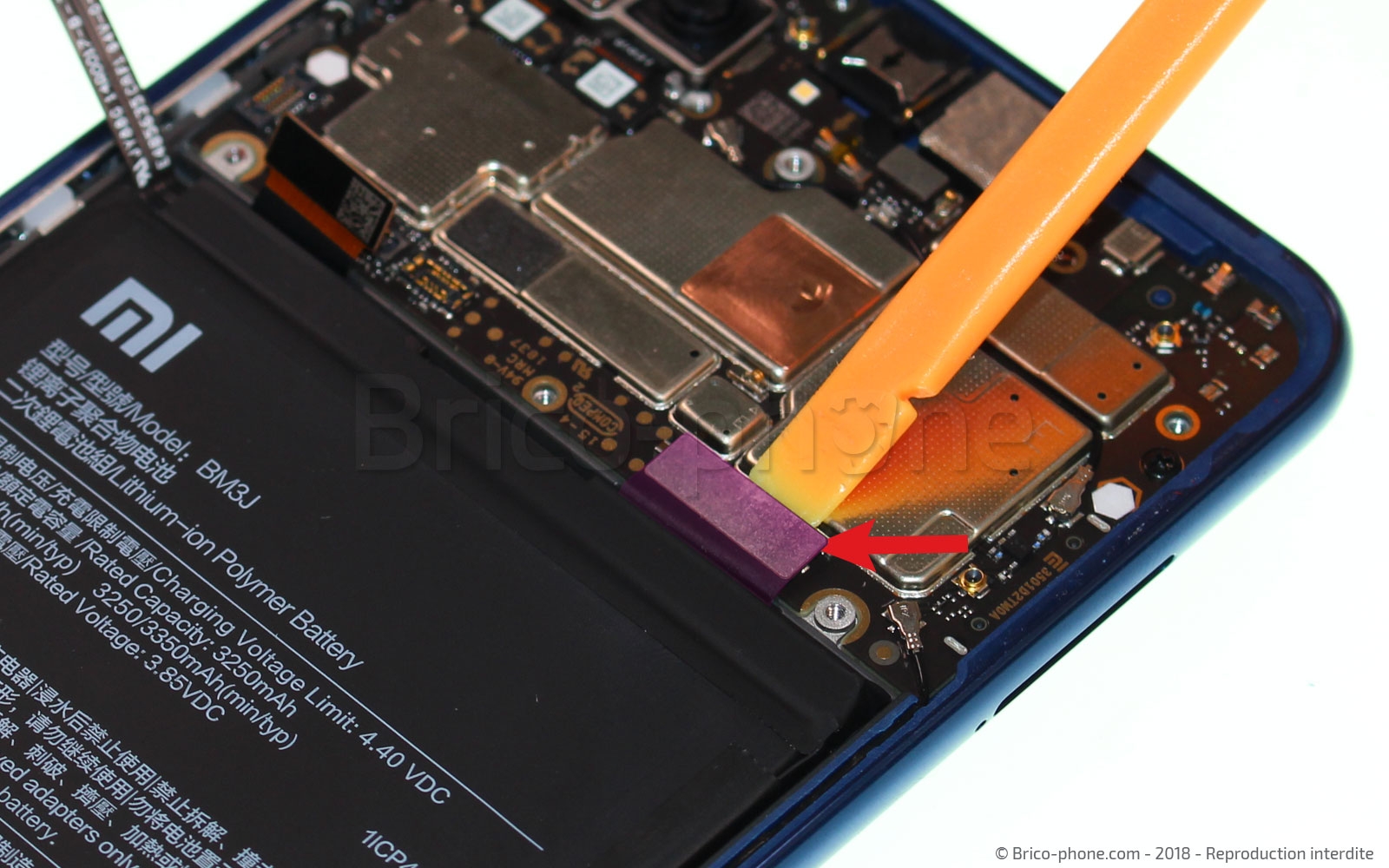

Munissez-vous du levier nylon afin de déconnecter la nappe power, la connectique de l'écran LCD, puis le connecteur du haut-parleur interne.
Il ne vous reste plus qu'à déconnecter le câble coaxial à l'aide de la pincette.
Etape 8 :  Déconnecter les éléments de la carte-mère
Etape 8 :  Déconnecter les éléments de la carte-mère
Etape 8 :  Déconnecter les éléments de la carte-mère
Etape 8 :  Déconnecter les éléments de la carte-mère
Etape 8 :  Déconnecter les éléments de la carte-mère
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Retirer la carte-mère

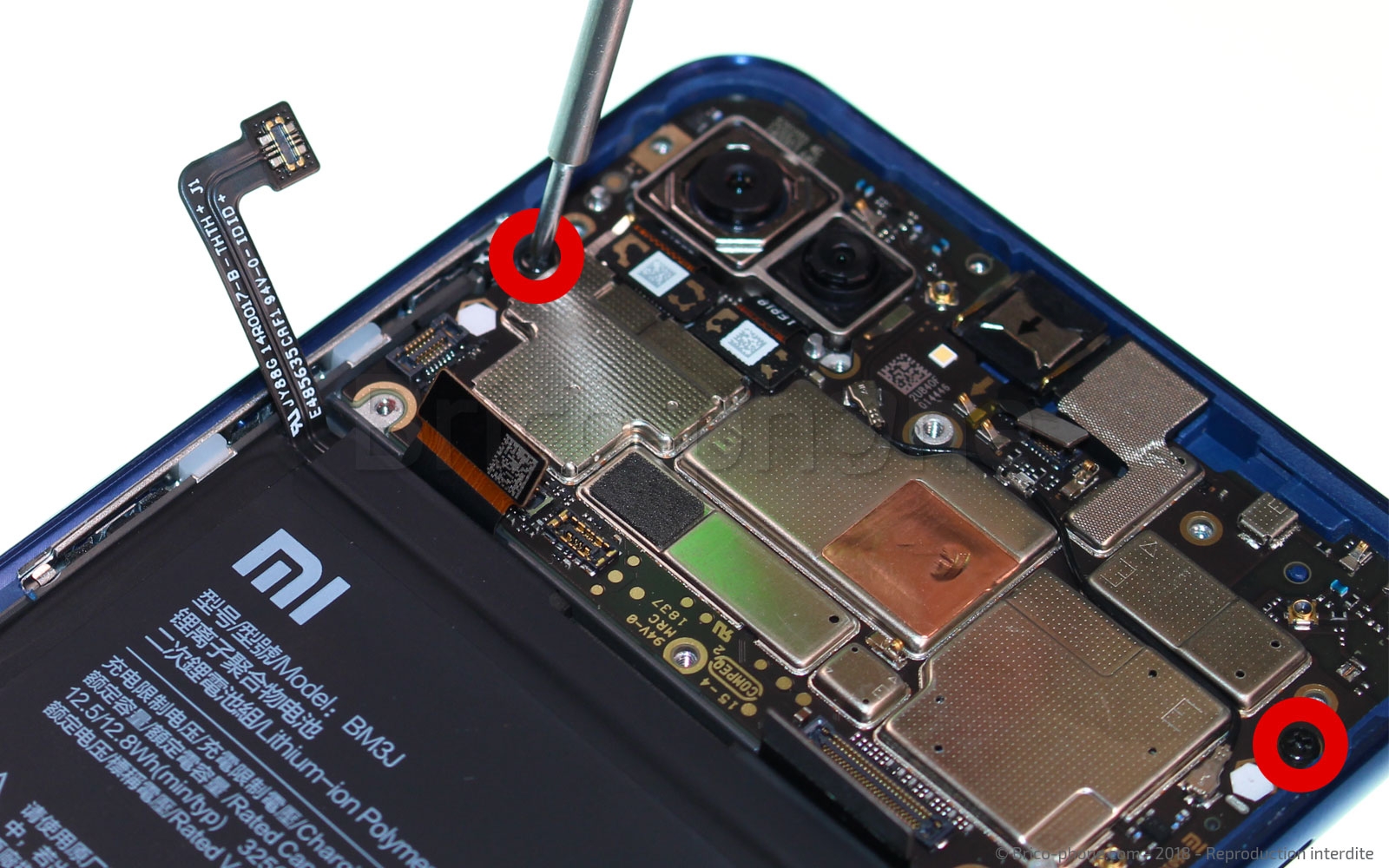

Afin de pouvoir sortir la carte-mère, il ne nous reste plus qu'à enlever les 2 vis cruciformes qui la fixent au châssis.

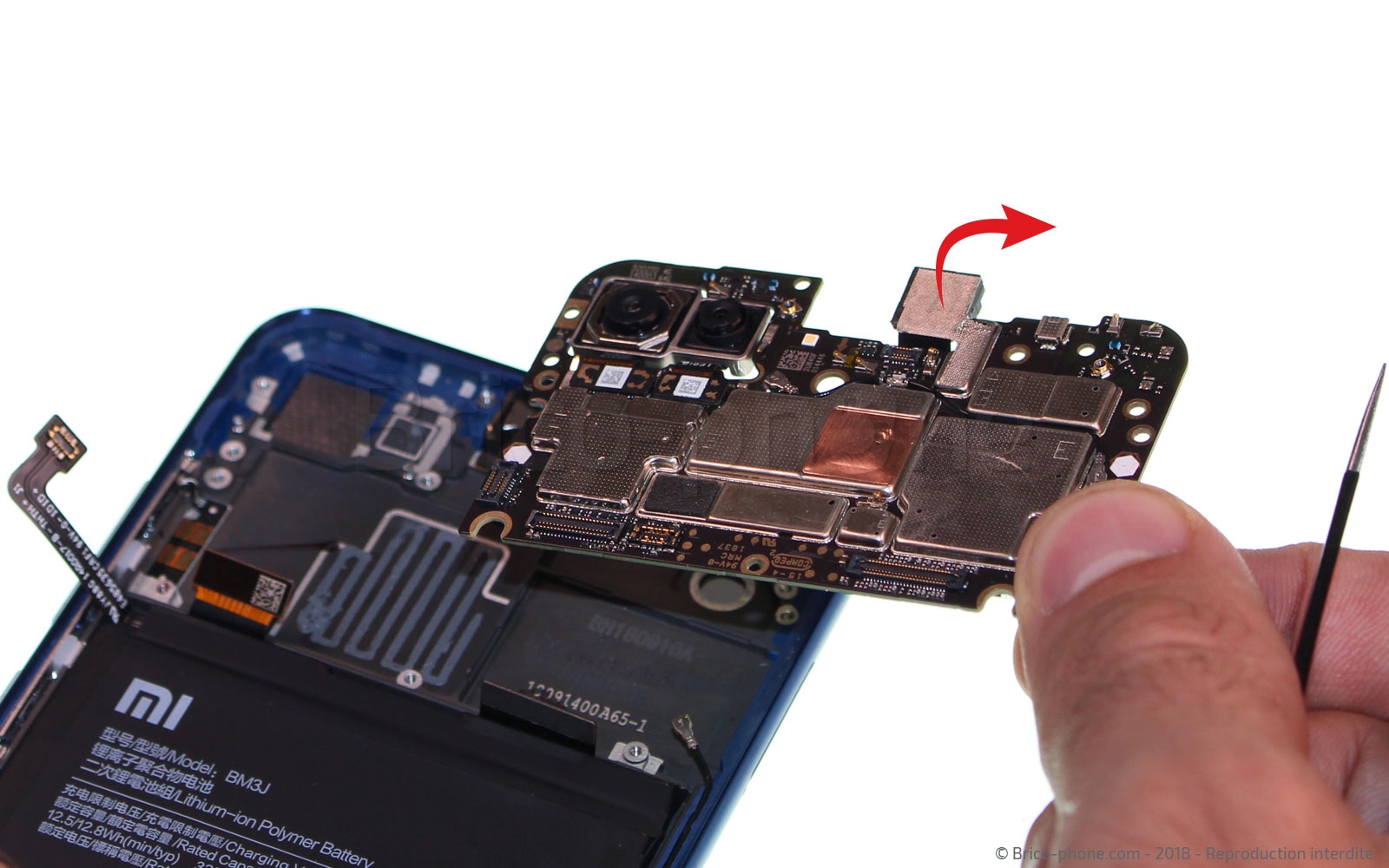

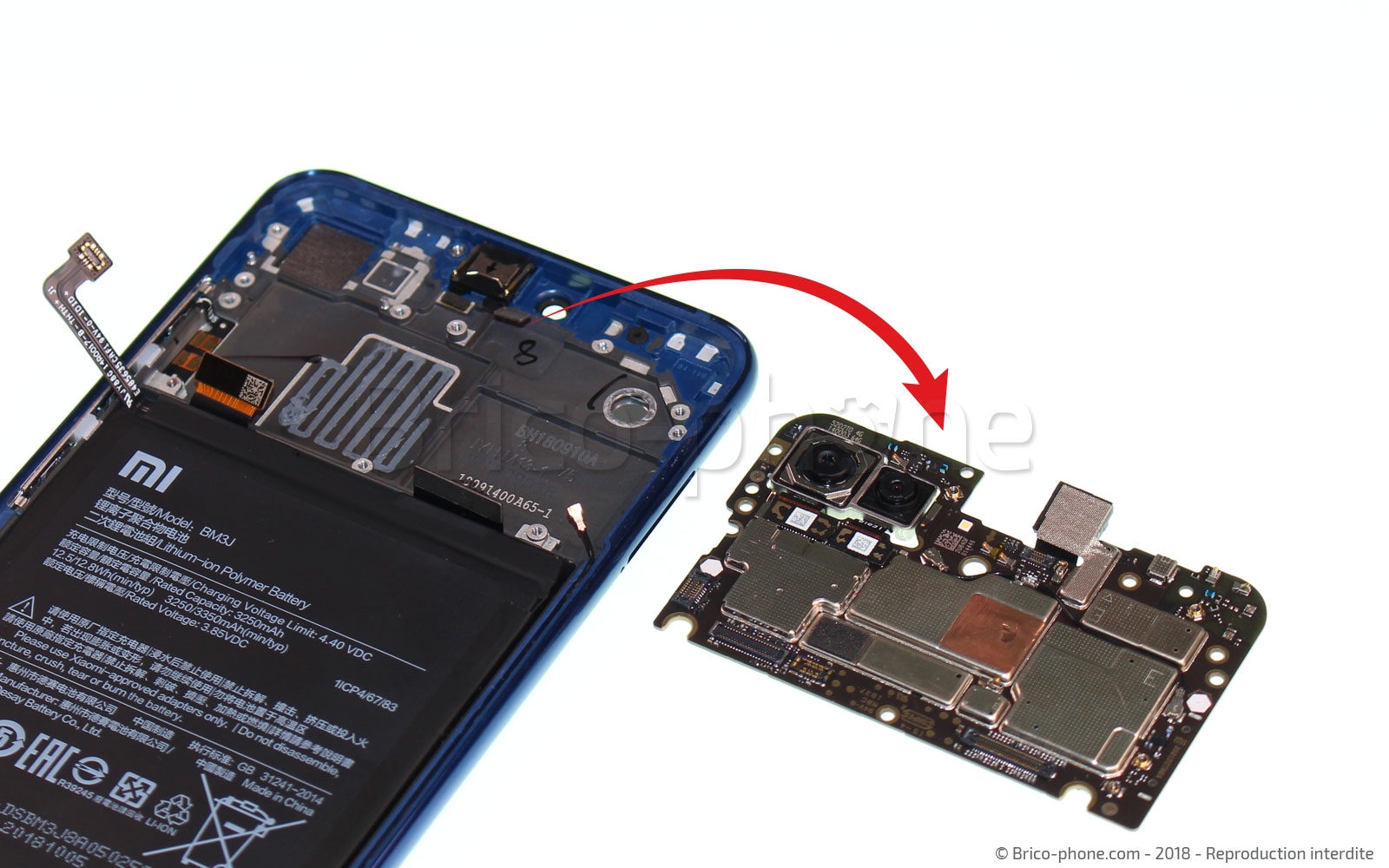

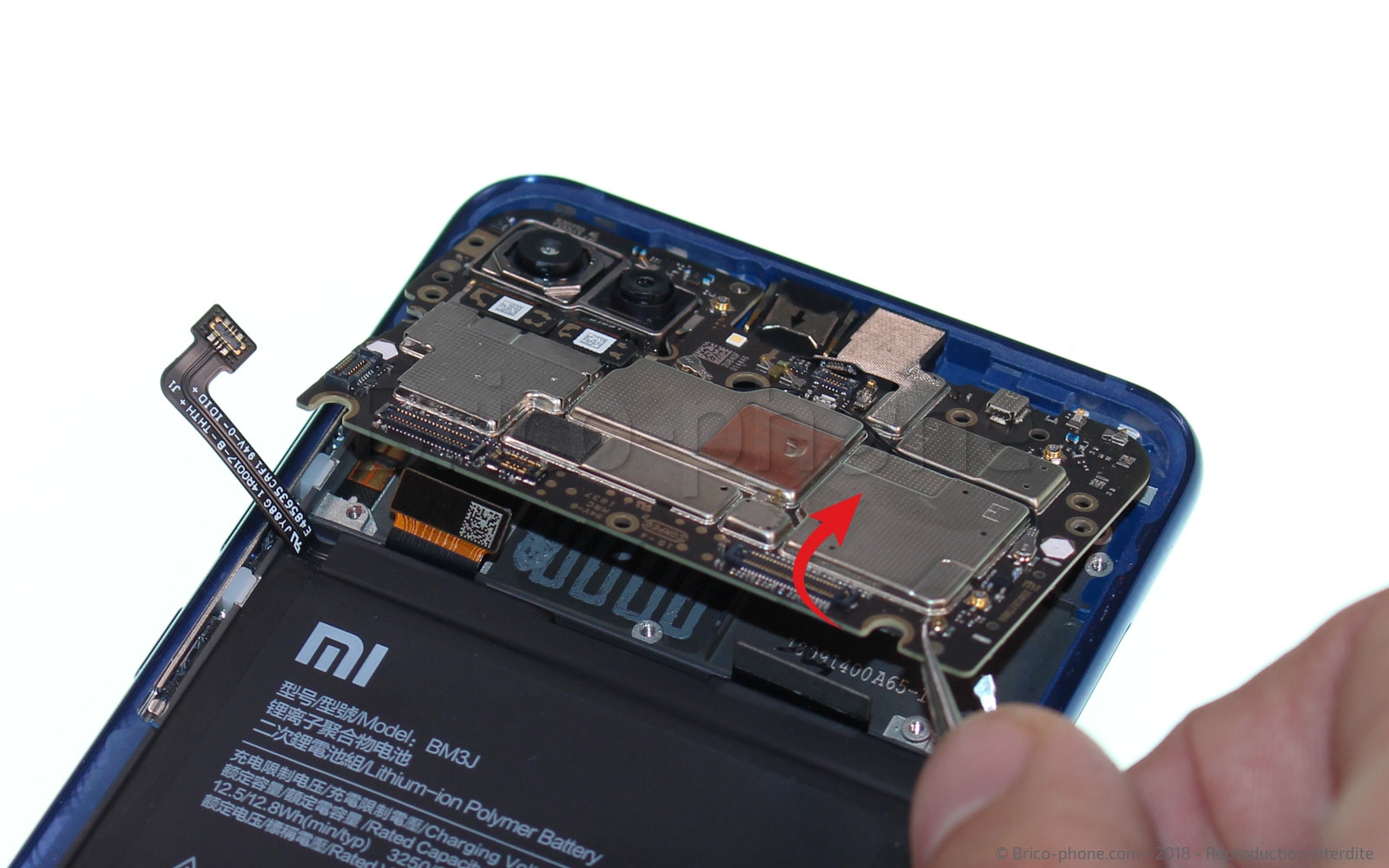

Faites ensuite levier à l'aide de la pincette pour vous aider à la déloger de son emplacement puis déposez la carte délicatement sur votre espace de travail.
Etape  9 : Retirer la carte-mère
Etape  9 : Retirer la carte-mère
Etape  9 : Retirer la carte-mère
Etape  9 : Retirer la carte-mère
Etape  9 : Retirer la carte-mère
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Retirer la caméra frontale

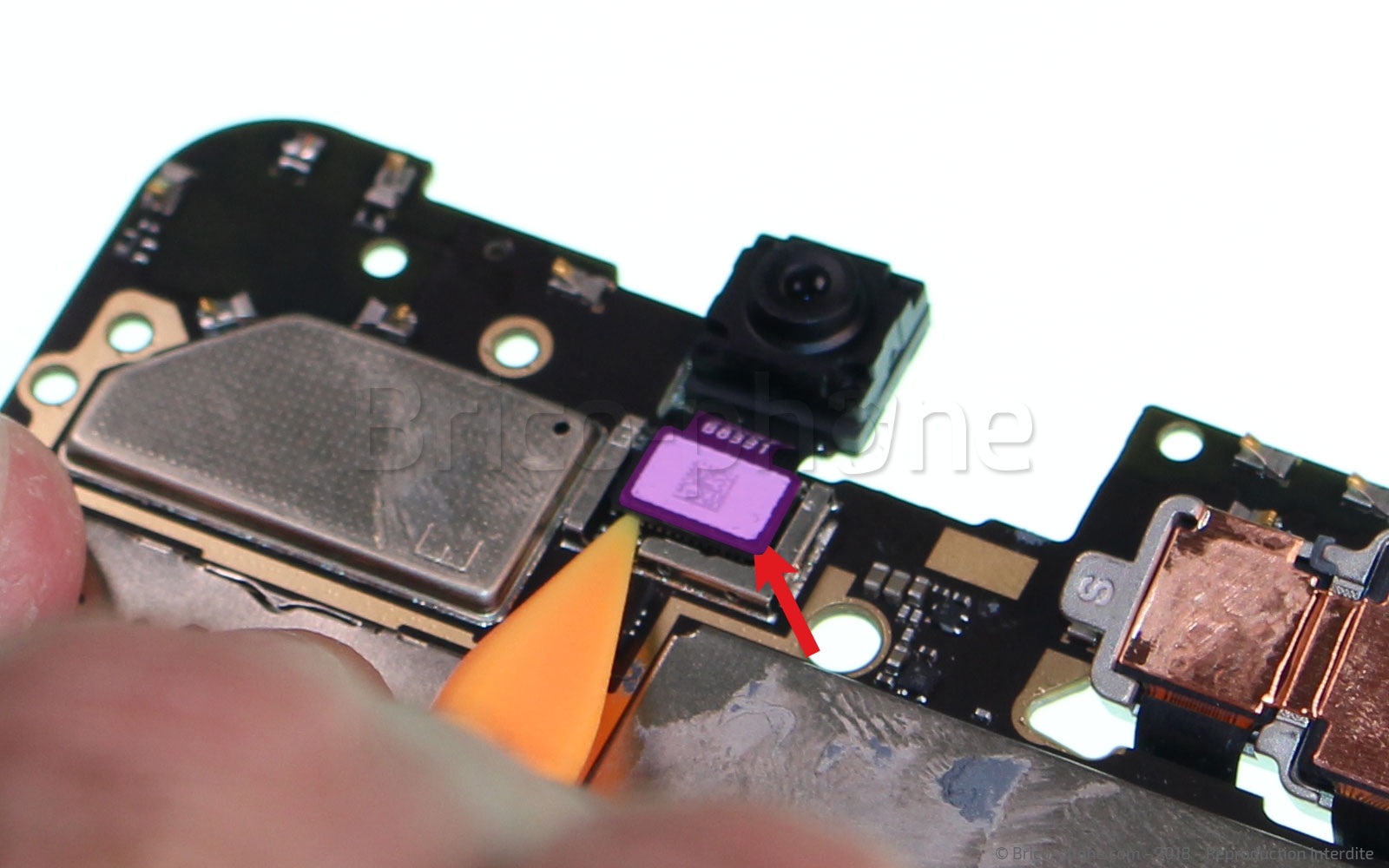

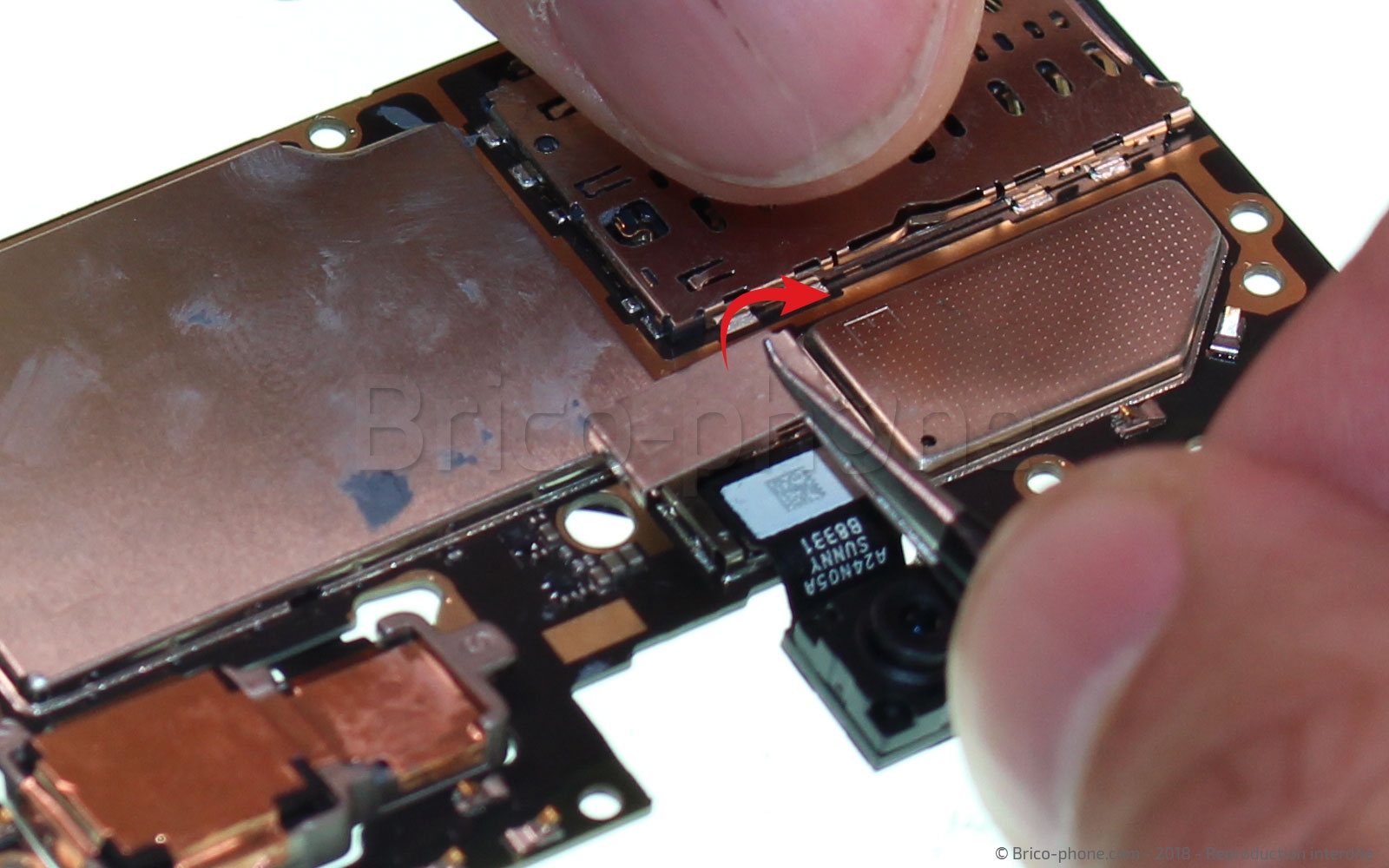

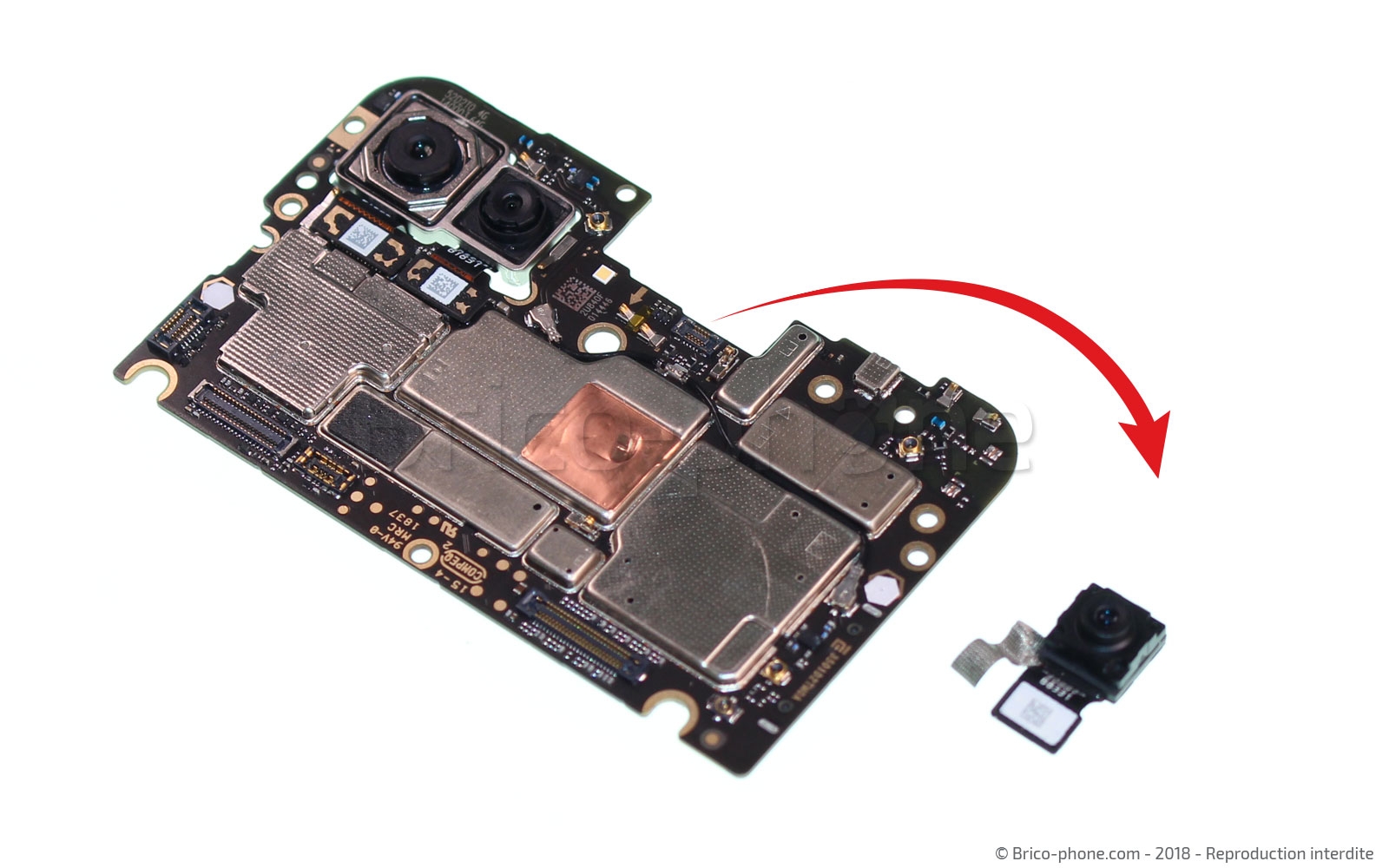

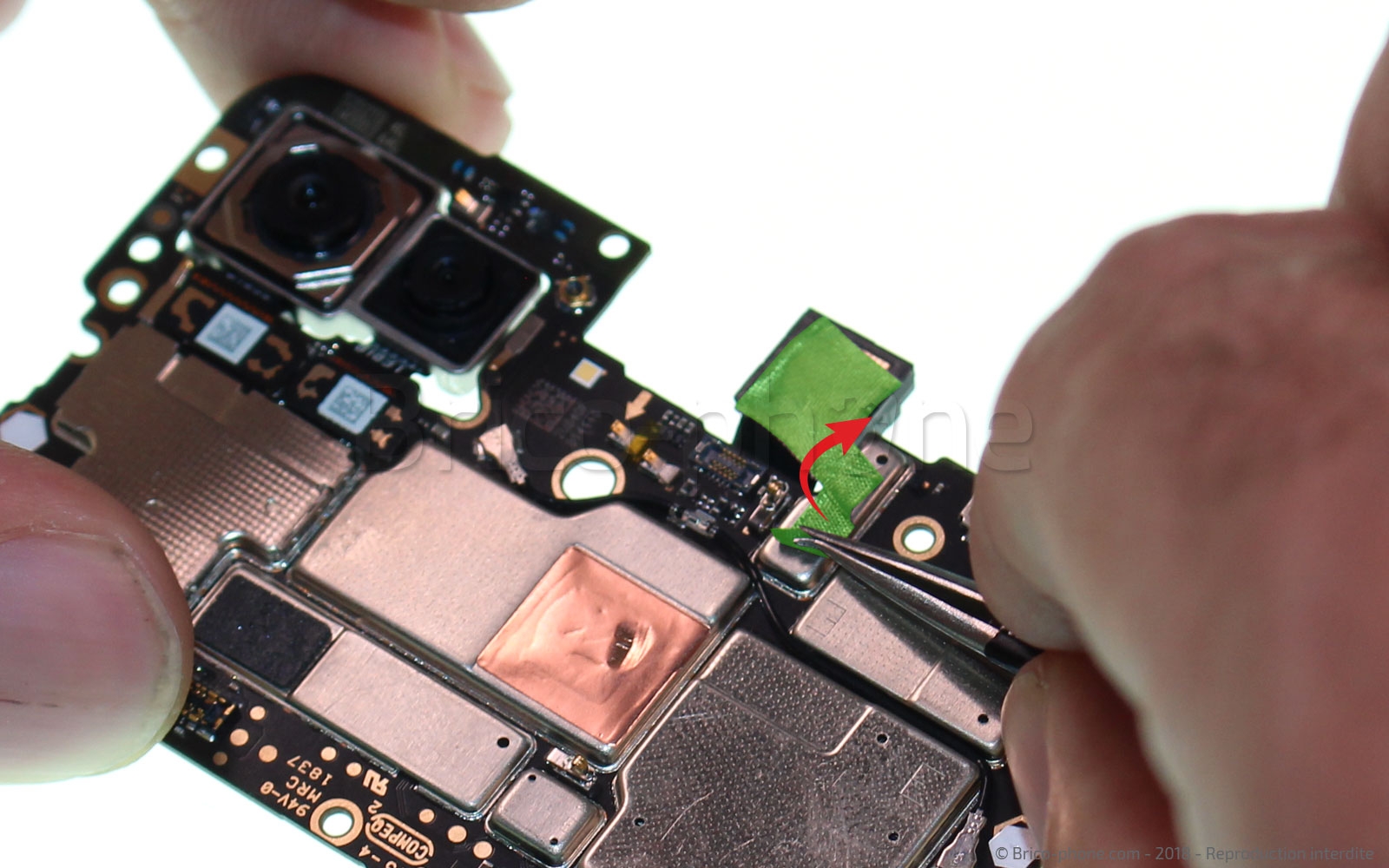

À l'aide de la pincette, retirez doucement et délicatement l'isolant de la caméra avant puis à l'aide du spudger déconnectez la caméra.
Il ne vous reste plus qu'à procéder à son remplacement.
Etape 10 : Retirer la caméra frontale
Etape 10 : Retirer la caméra frontale
Etape 10 : Retirer la caméra frontale
Etape 10 : Retirer la caméra frontale
Etape 10 : Retirer la caméra frontale
Outils du kit utilisés
Outils du kit utilisés


Aide au remontage

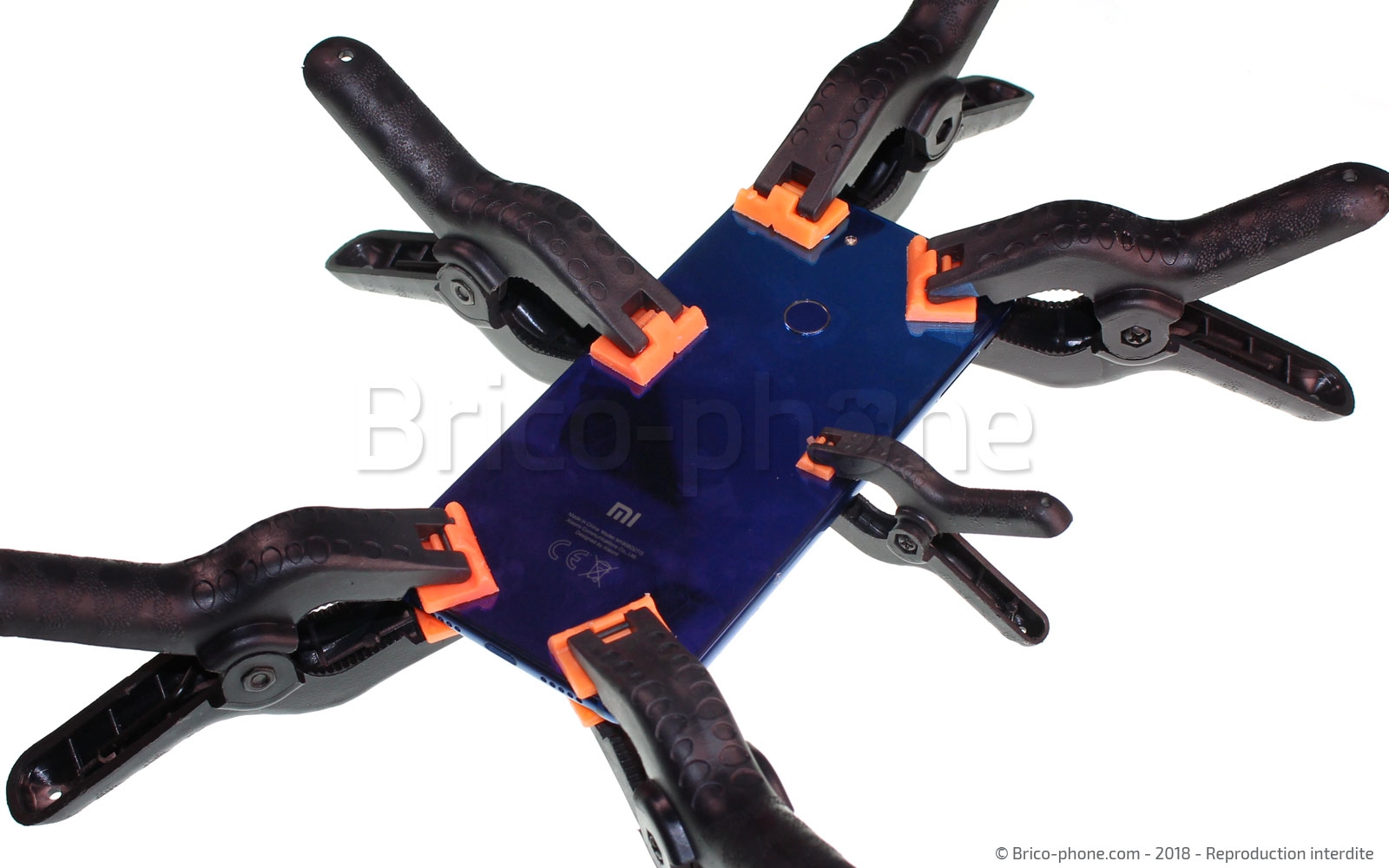

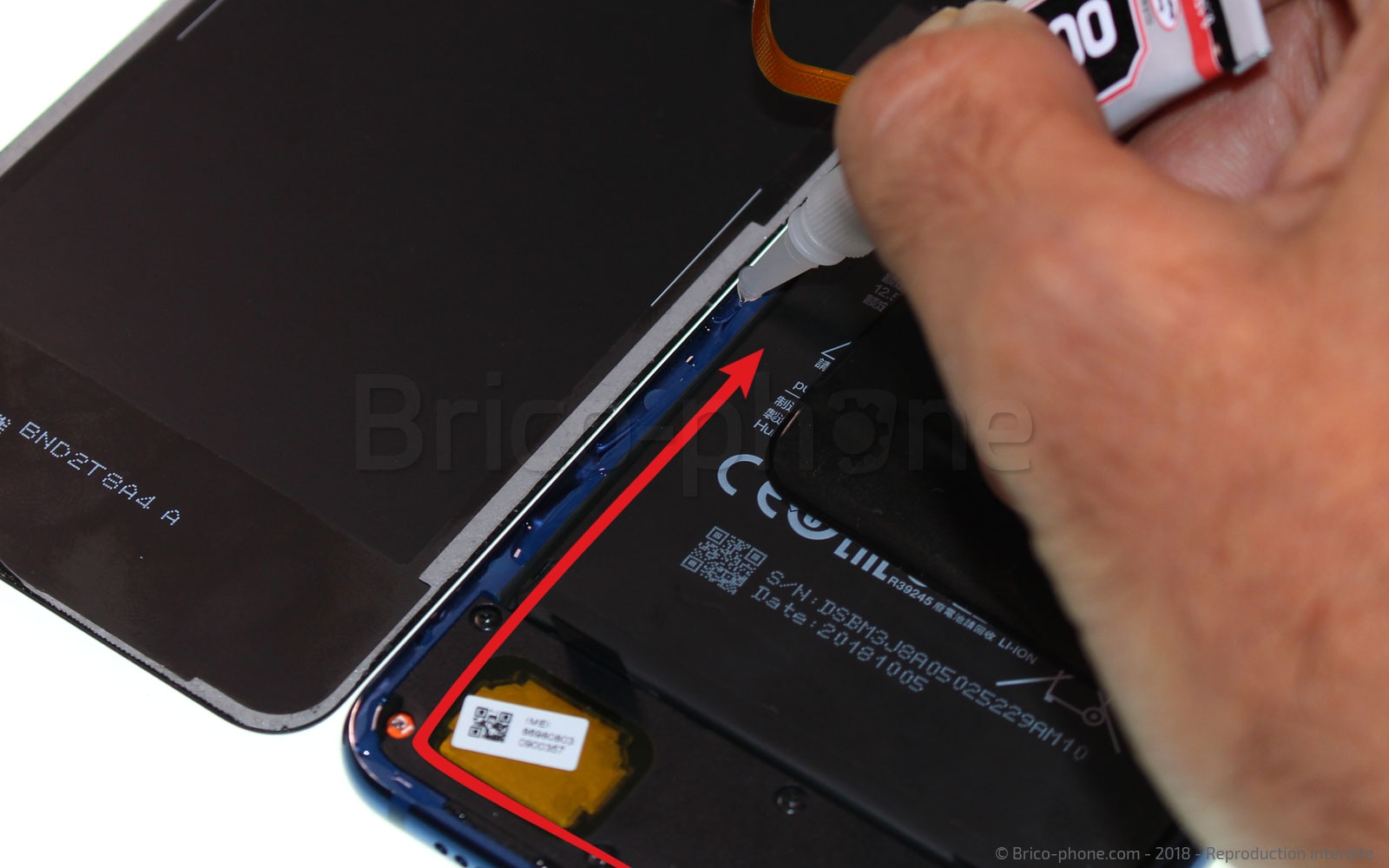

Il ne vous reste plus qu'à reprendre ce tutoriel dans l'autre sens afin de remonter votre téléphone. Avant de reconnecter votre caméra, pensez à retirer les protections de celle-ci. Pour le remontage de la vitre arrière, il vous suffira d'utiliser la colle B7000 présente dans votre kit d'outils puis de mettre l'ensemble sous presse une fois le collage fait.
Aide au remontage
Aide au remontage
Aide au remontage
Outils du kit utilisés
Outils du kit utilisés
