Démontage complet sur iPhone XR

Temps estimé : 1h30
Difficulté : 4/5
Note de réparabilité : 13/20
iPhone XR | Temps estimé : 1h30 Difficulté : 4/5

Ce démontage complet vous donnera une vision globale de toutes les réparations possibles sur votre iPhone XR.

Diagnostic

›  Vous ne trouvez pas le tutoriel correspondant à votre panne

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

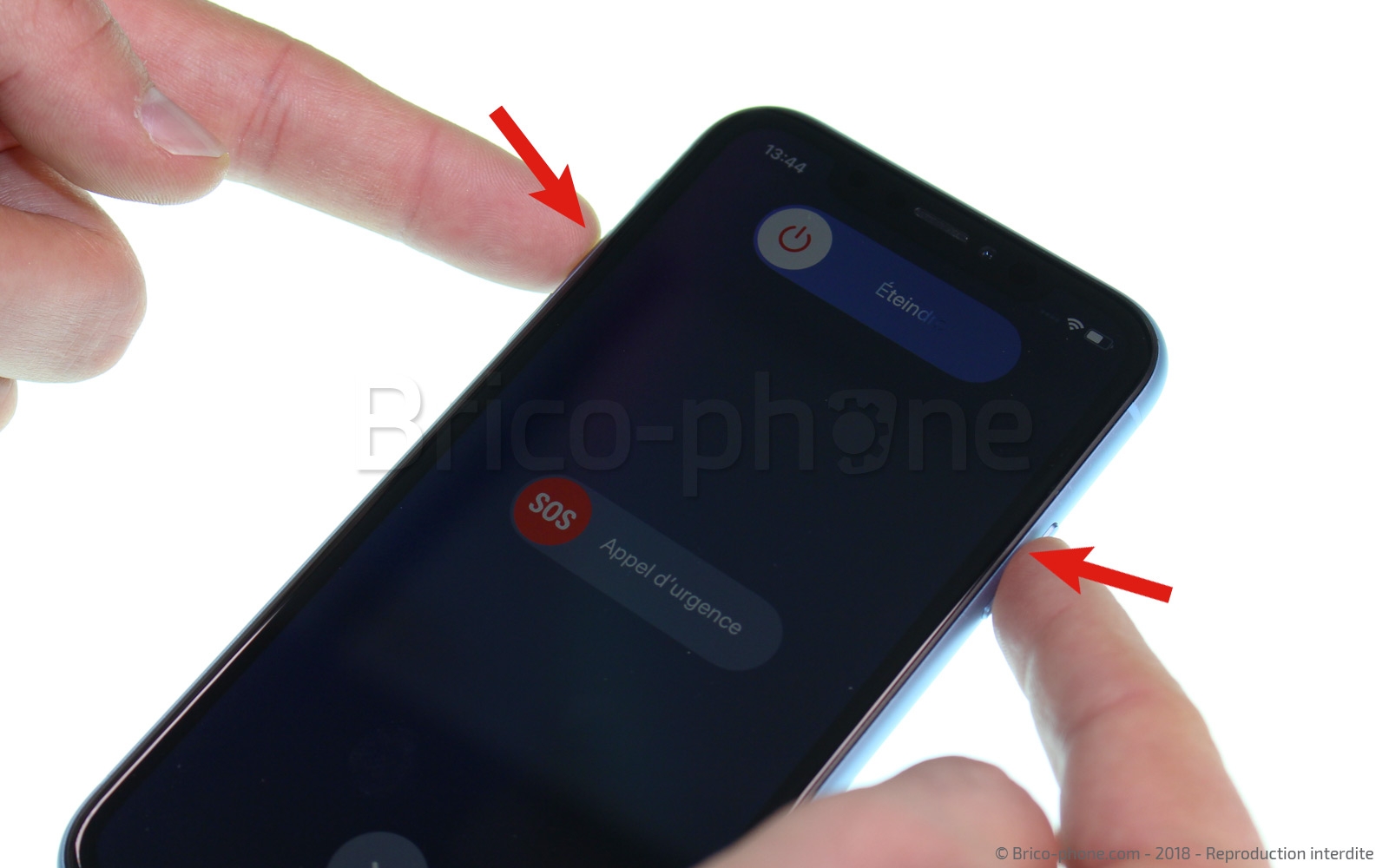

Etape 1 : Eteindre le téléphone
Avant de vous attaquer au démontage complet de votre iPhone XR il est bien évidemment conseillé de mettre celui-ci hors tension à l'aide du bouton power.
Etape 2 : Retirer les vis pentalobe

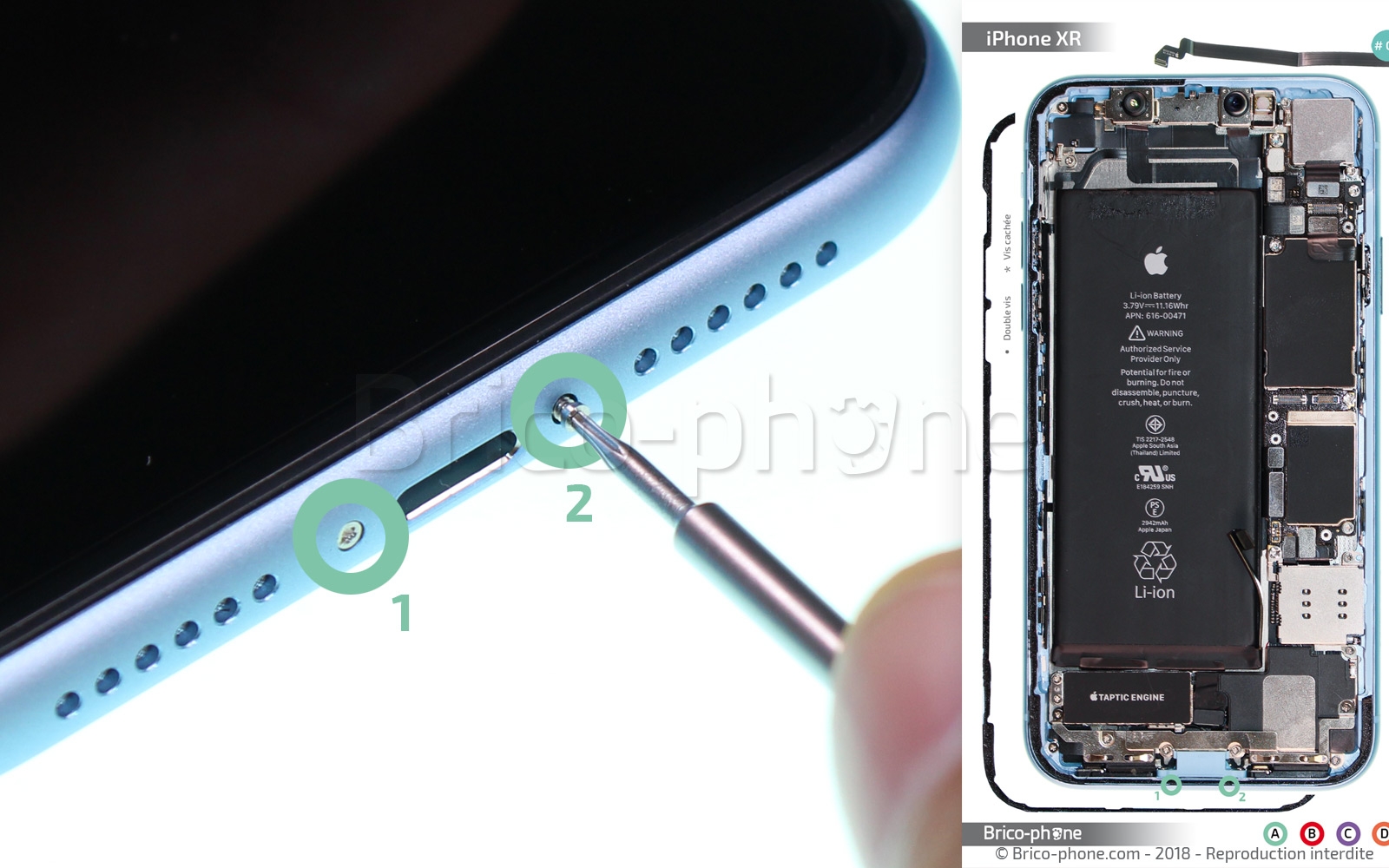

Comme sur la version précédente de ce téléphone, vous allez devoir retirer les 2 vis pentalobe A1 et A2 qui se trouvent autour du port lightning. Ces 2 vis servent à maintenir l'écran sur le châssis.
Outils du kit utilisés
Outils du kit utilisés

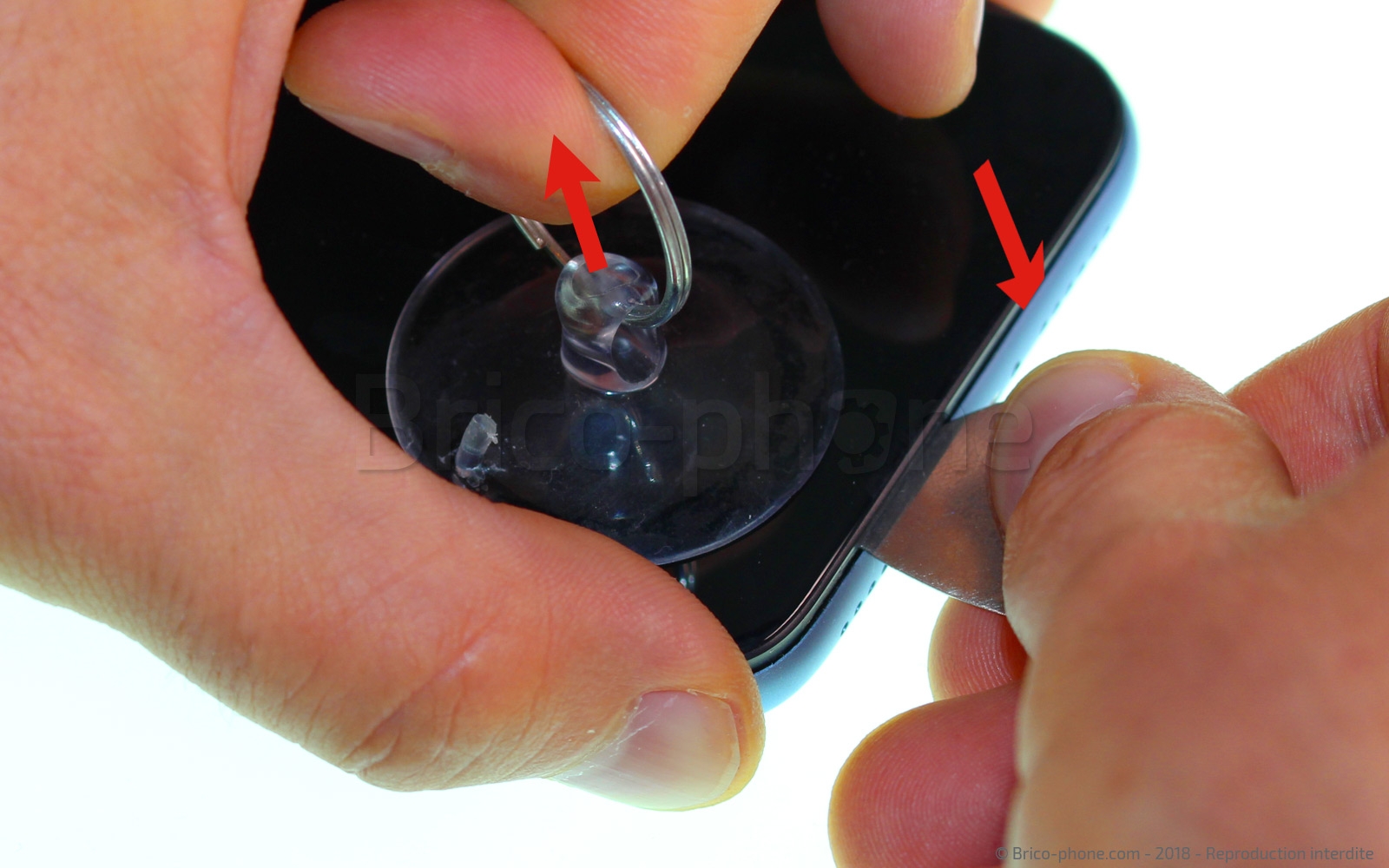

Etape 3 : Créer un point d'insertion
L'ouverture de cet iPhone se fait de la même manière que sur les iPhone X, XS, XS Max.

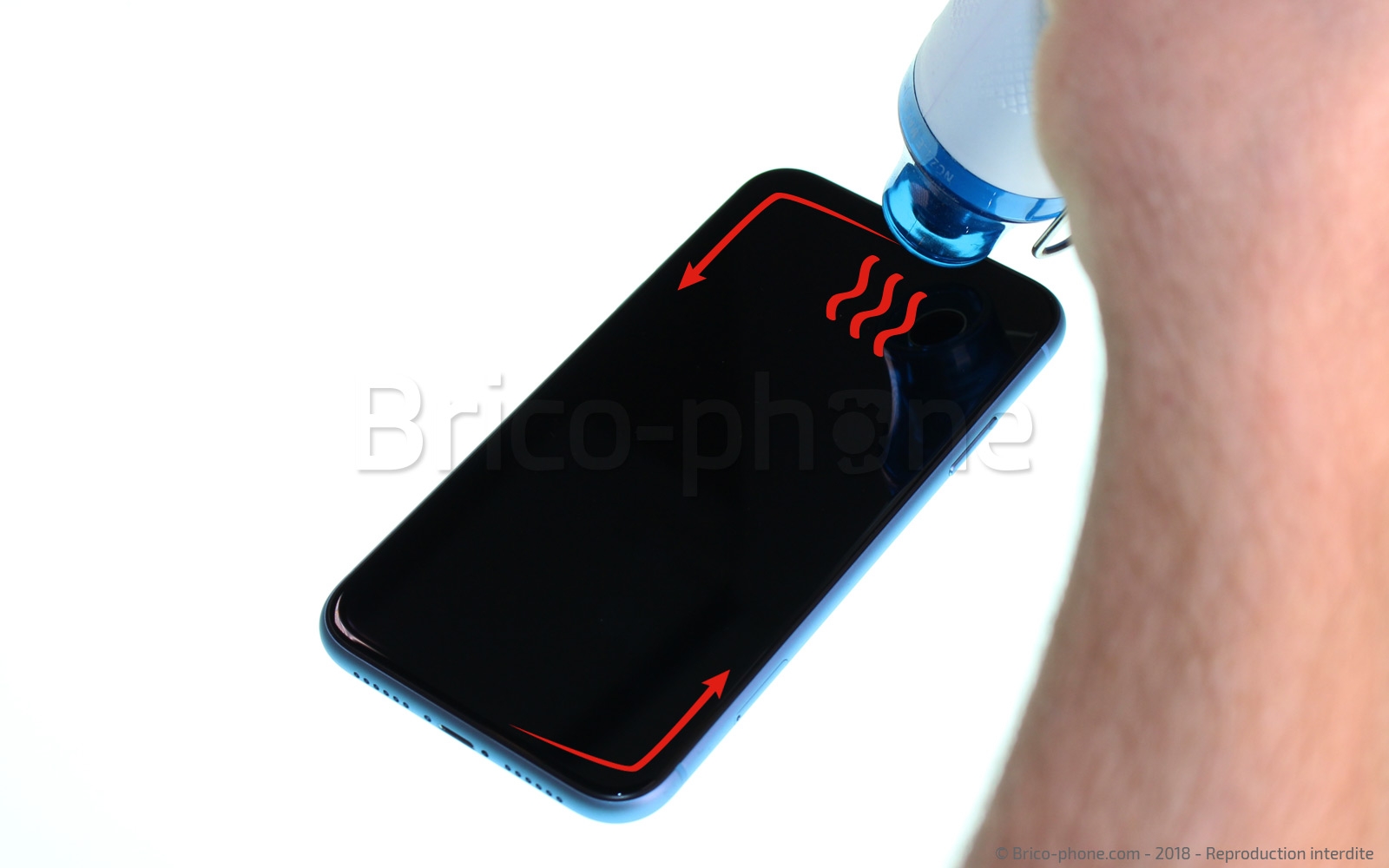

Vous allez donc devoir commencer par chauffer le contour de l'écran à l'aide d'un mini décapeur thermique ou tout simplement en utilisant votre sèche-cheveux.

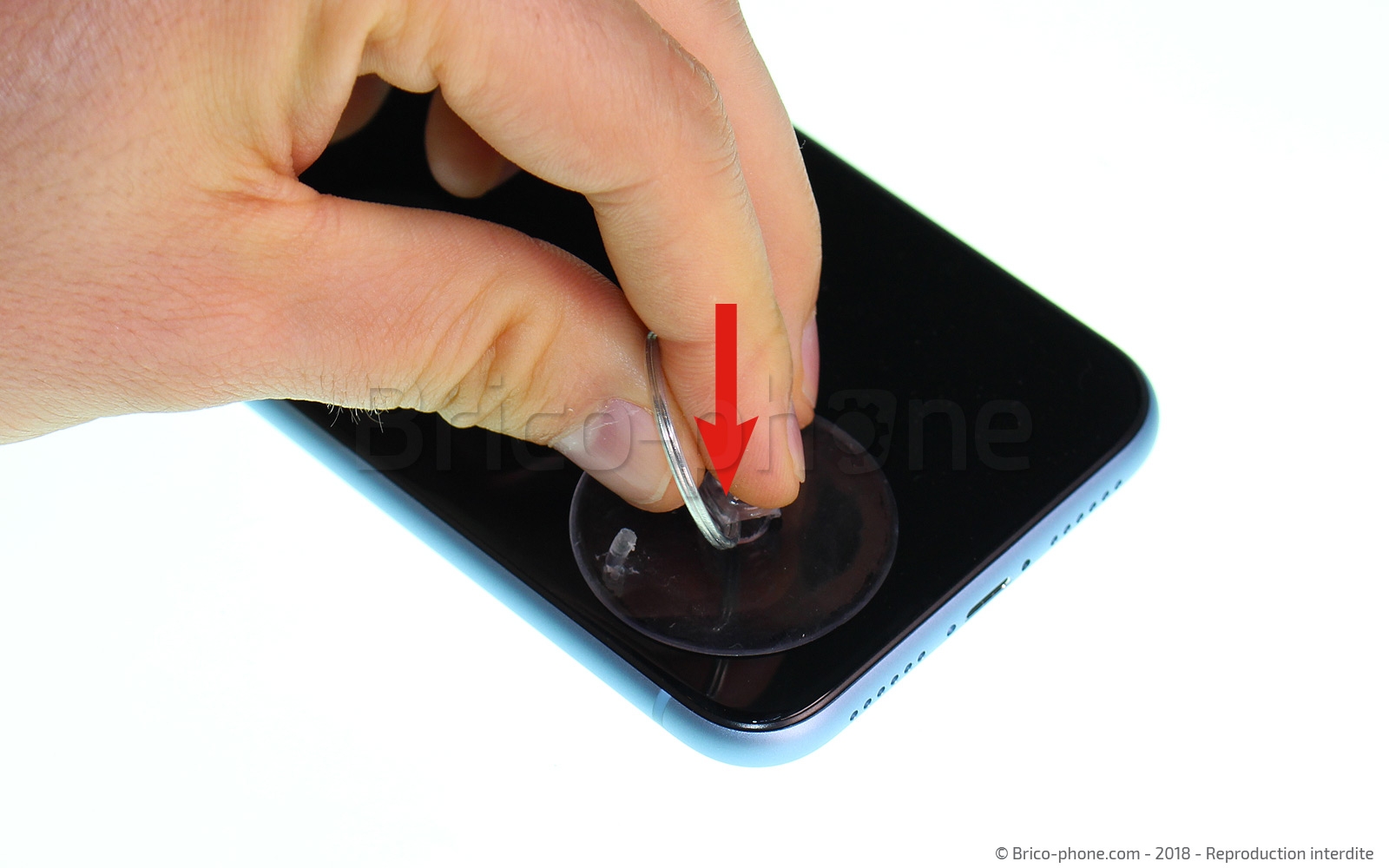

Une fois le joint d'étanchéité suffisamment ramolli, placez la ventouse sur l'angle inférieur gauche puis tout en tirant fortement dessus, venez insérer un médiator métal entre le châssis et l'écran. Positionnez ensuite les médiators plastiques qui seront utilisés pour le décollage de l'écran puis retirez celui en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Outil d'ouverture iFlex
9,90 €

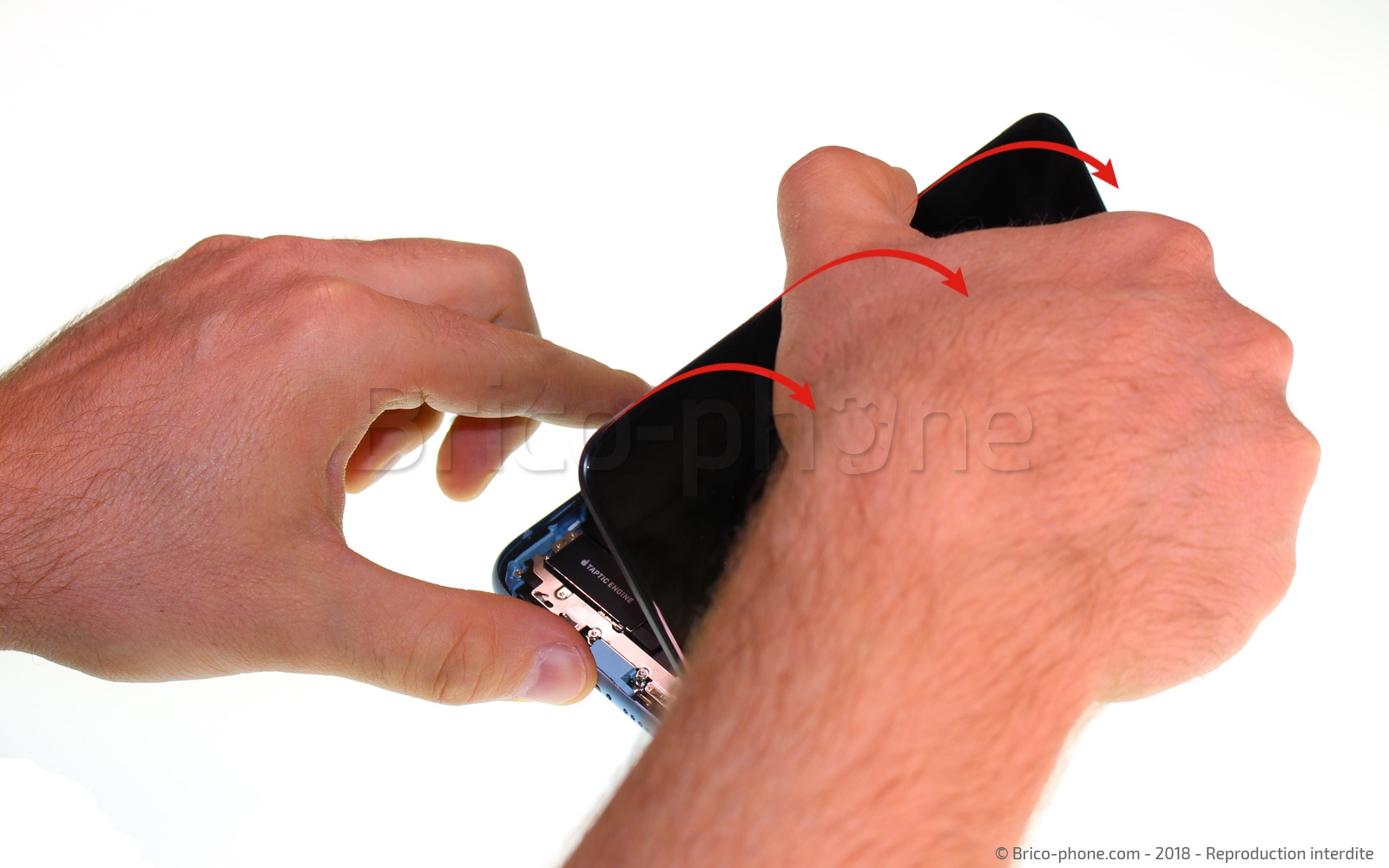

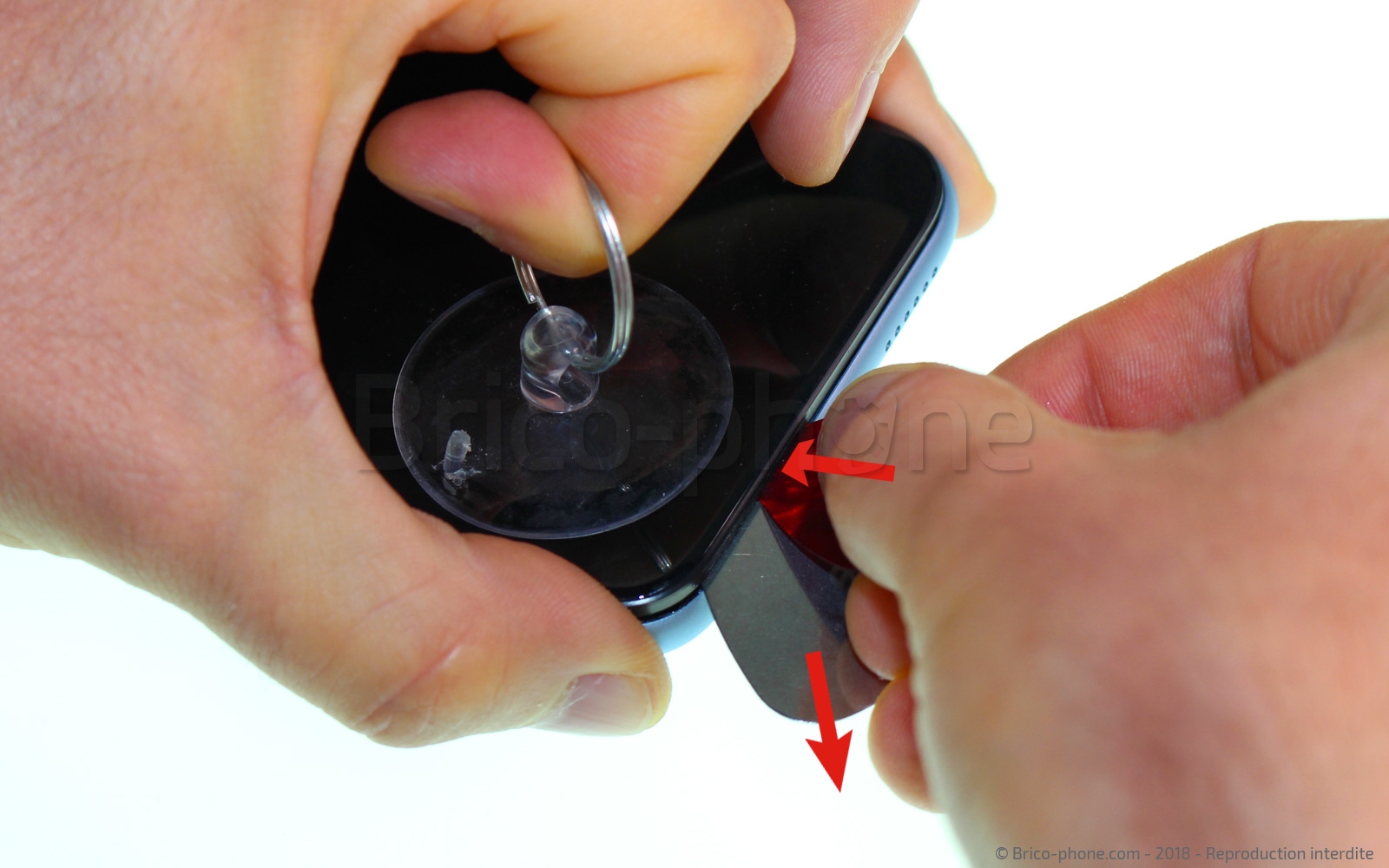

Etape 4 : Décoller et ouvrir l'écran

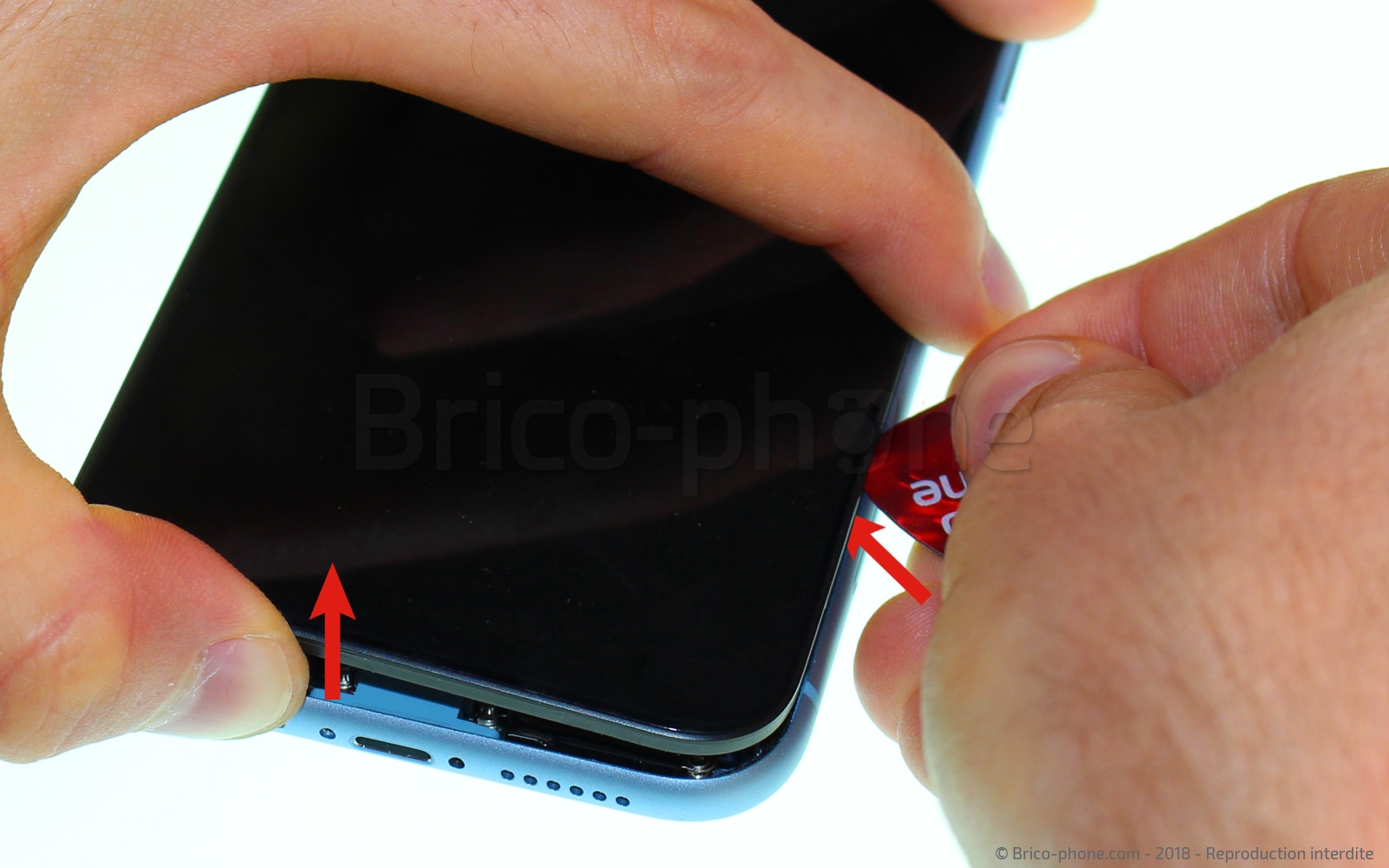

Maintenant, il ne vous reste plus qu'à faire coulisser les médiators plastiques de part et d'autre du châssis afin de décoller l'écran. Faites très attention de ne pas trop enfoncer les médiators sur la partie droite, car les nappes de l'écran se trouvent à cet endroit. Une fois l'écran complètement désolidarisé du joint, il ne vous reste plus qu'à ouvrir l'iPhone comme une page de livre à l'envers. Faites attention à ne pas trop tirer sur les nappes de l'écran, car celles-ci sont toujours connectées à la carte-mère de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

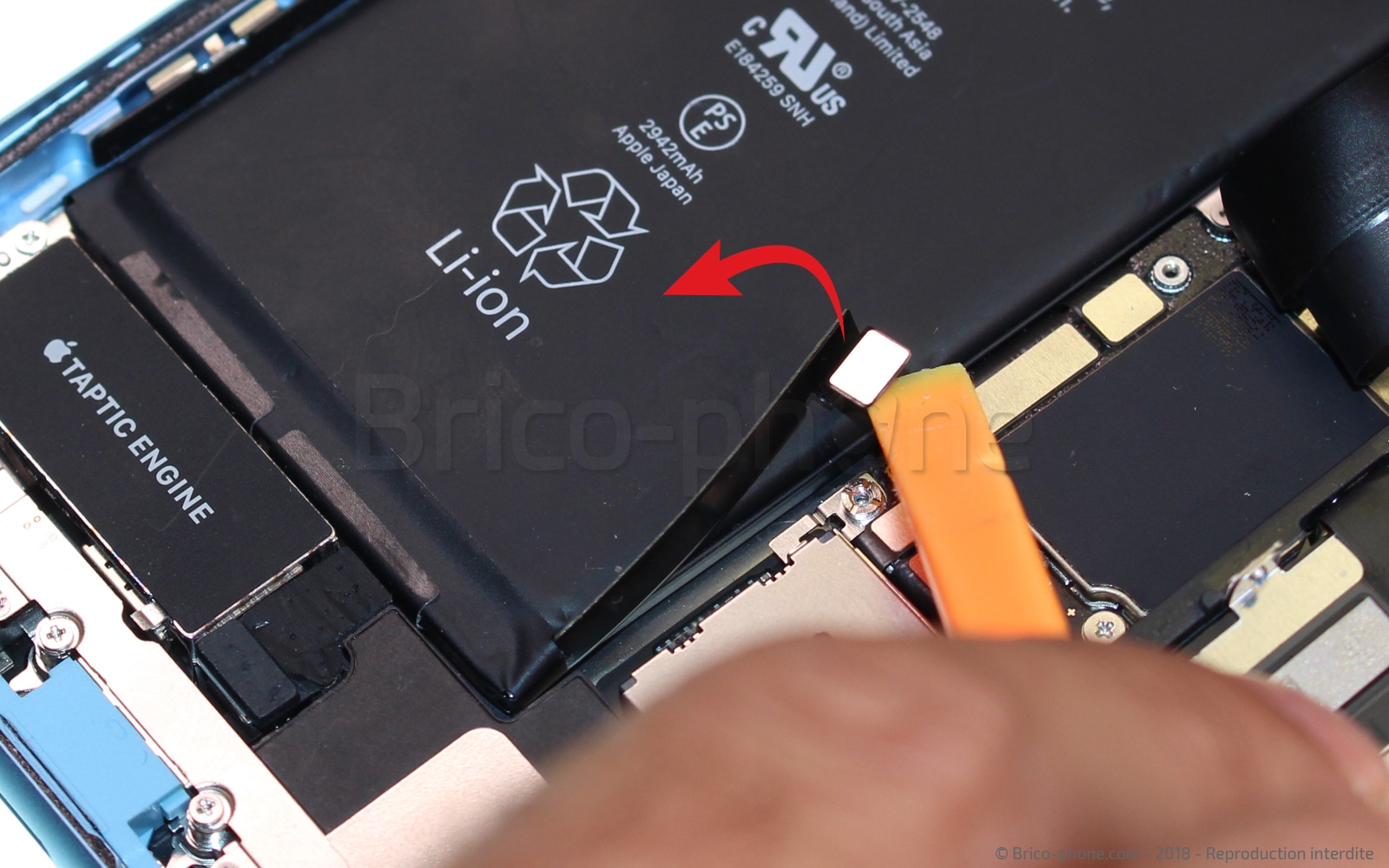

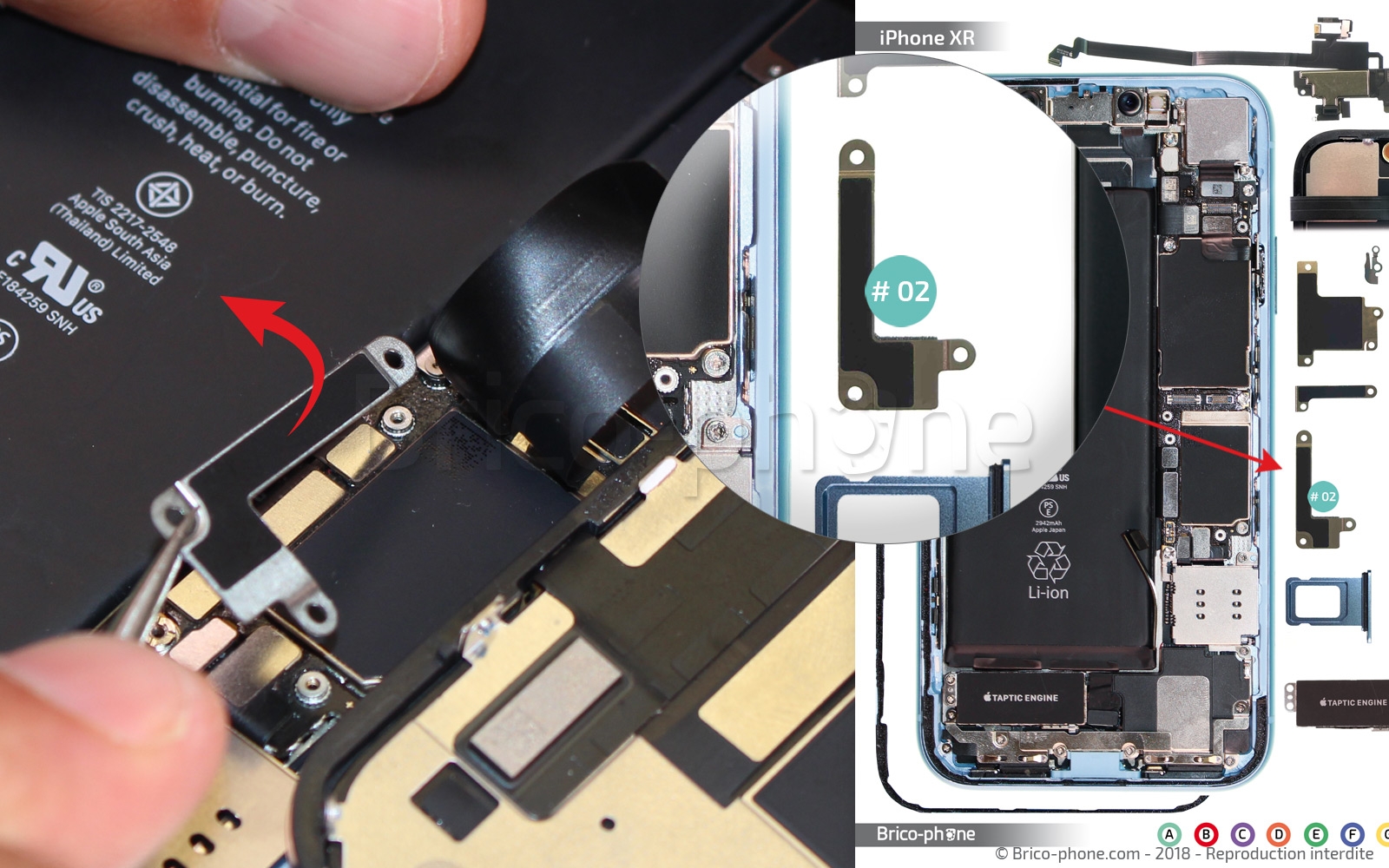

Etape 5 : Déconnecter la batterie
Pour pouvoir travailler en toute sécurité, nous allons commencer par déconnecter le connecteur de la batterie qui se situe sous la plaquette métallique #02.

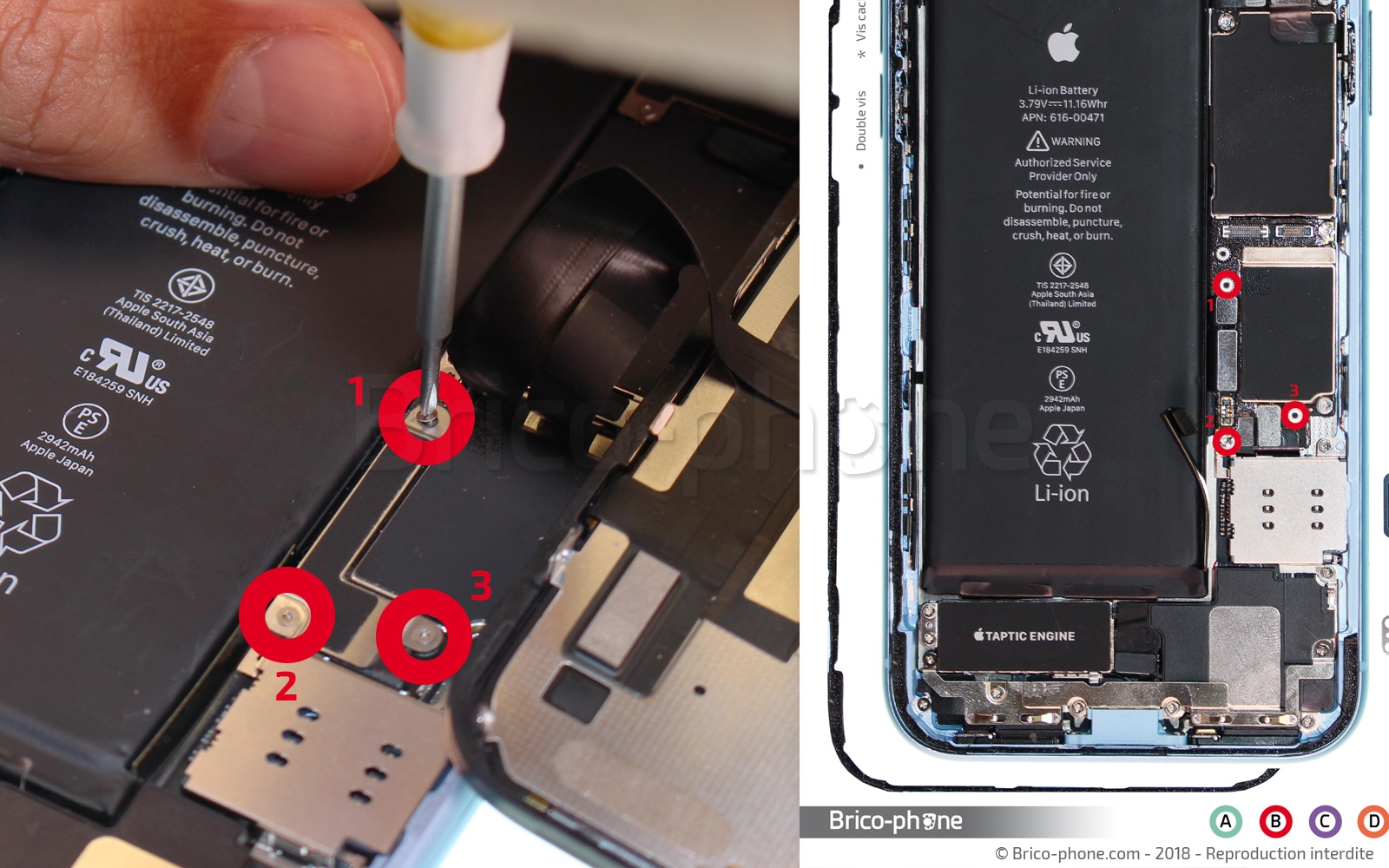

Saisissez le tournevis triwing puis retirez les vis entourées en rouge B1 à B3. Déposez sur le patron d'aide au montage afin de ne pas les perdre et de ne pas les intervertir.

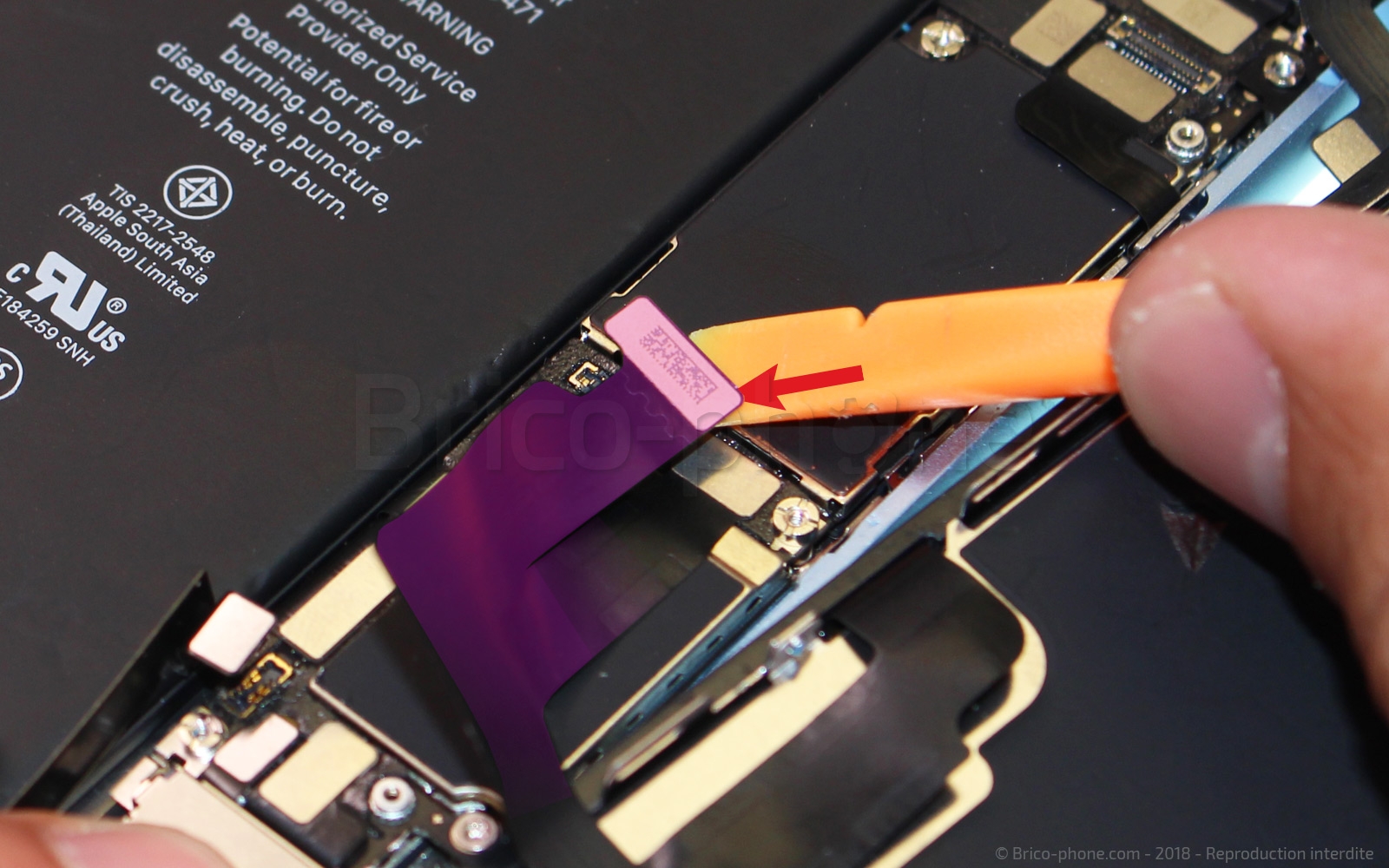

Sortez la plaquette métallique à l'aide de la pincette puis déconnectez la batterie à l'aide du levier nylon.

Outils du kit utilisés
Outils du kit utilisés

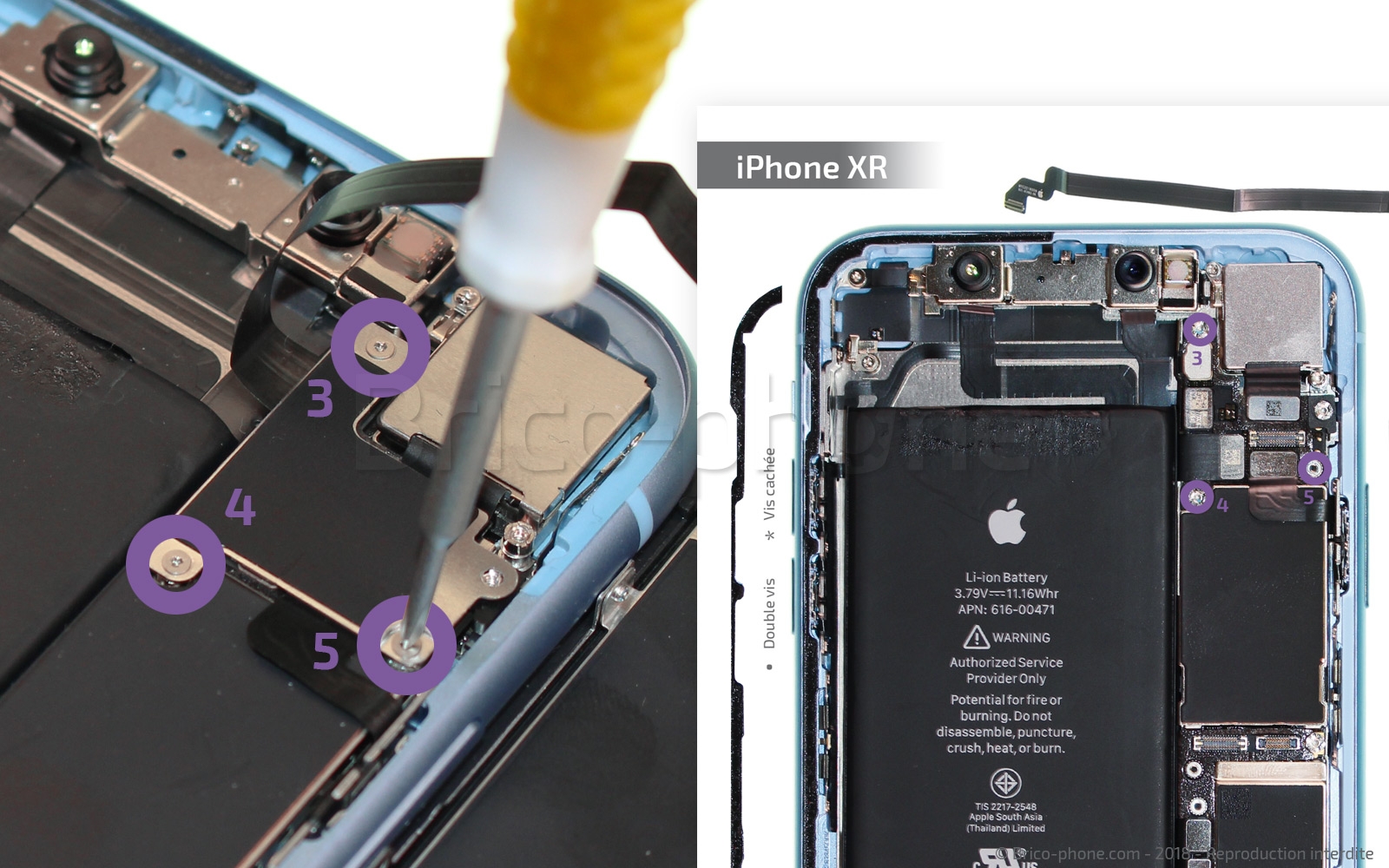

Etape 6 : Retirer la plaquette #04

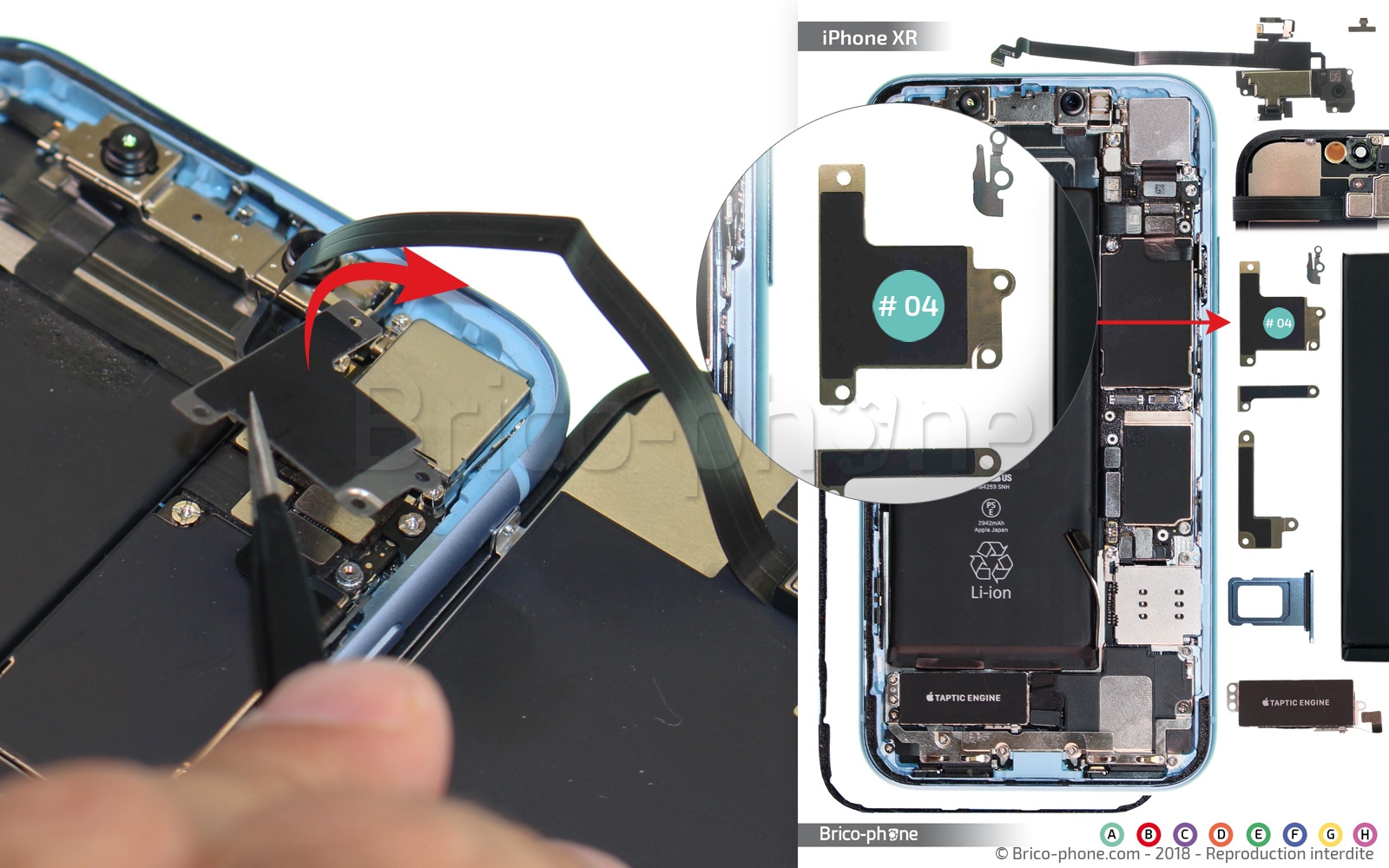

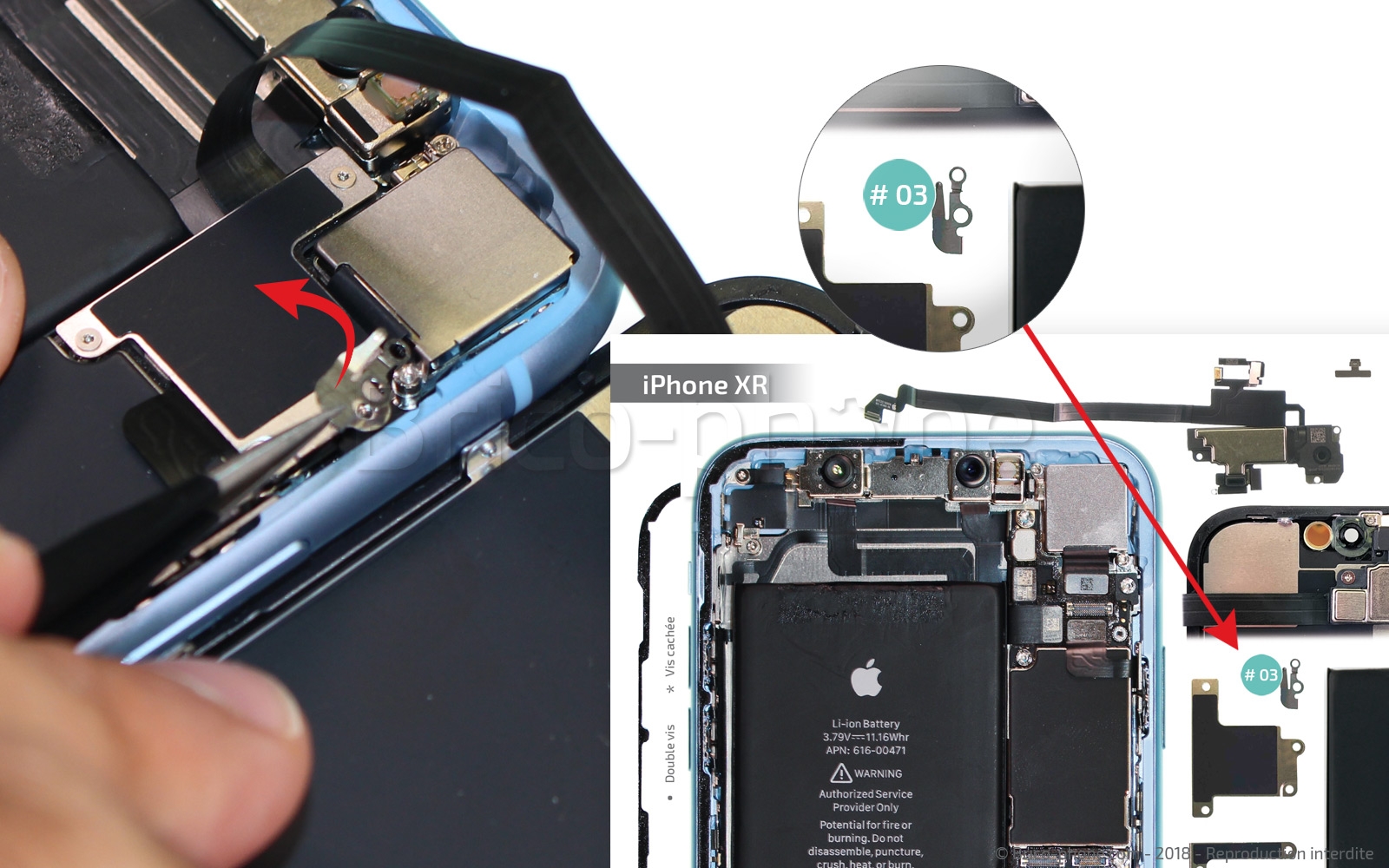

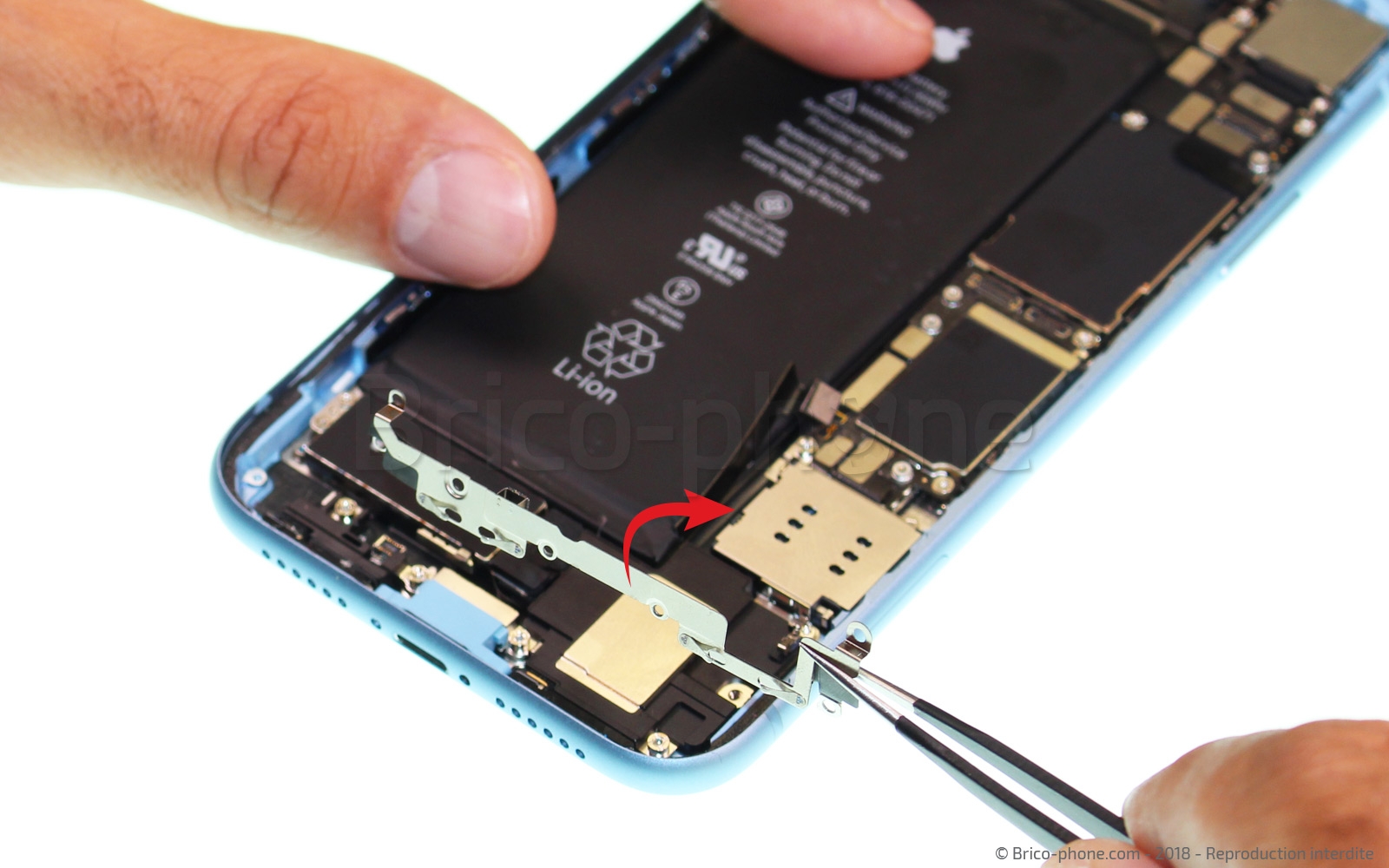

Afin de pouvoir déconnecter la nappe du haut-parleur interne, vous allez devoir retirer la plaquette métallique identifiée #04 sur notre patron d'aide au montage. Pour cela, munissez-vous du tournevis cruciforme afin de retirer les vis C1 et C2 , puis saisissez et retirez le petit élément à l'aide de la pincette.

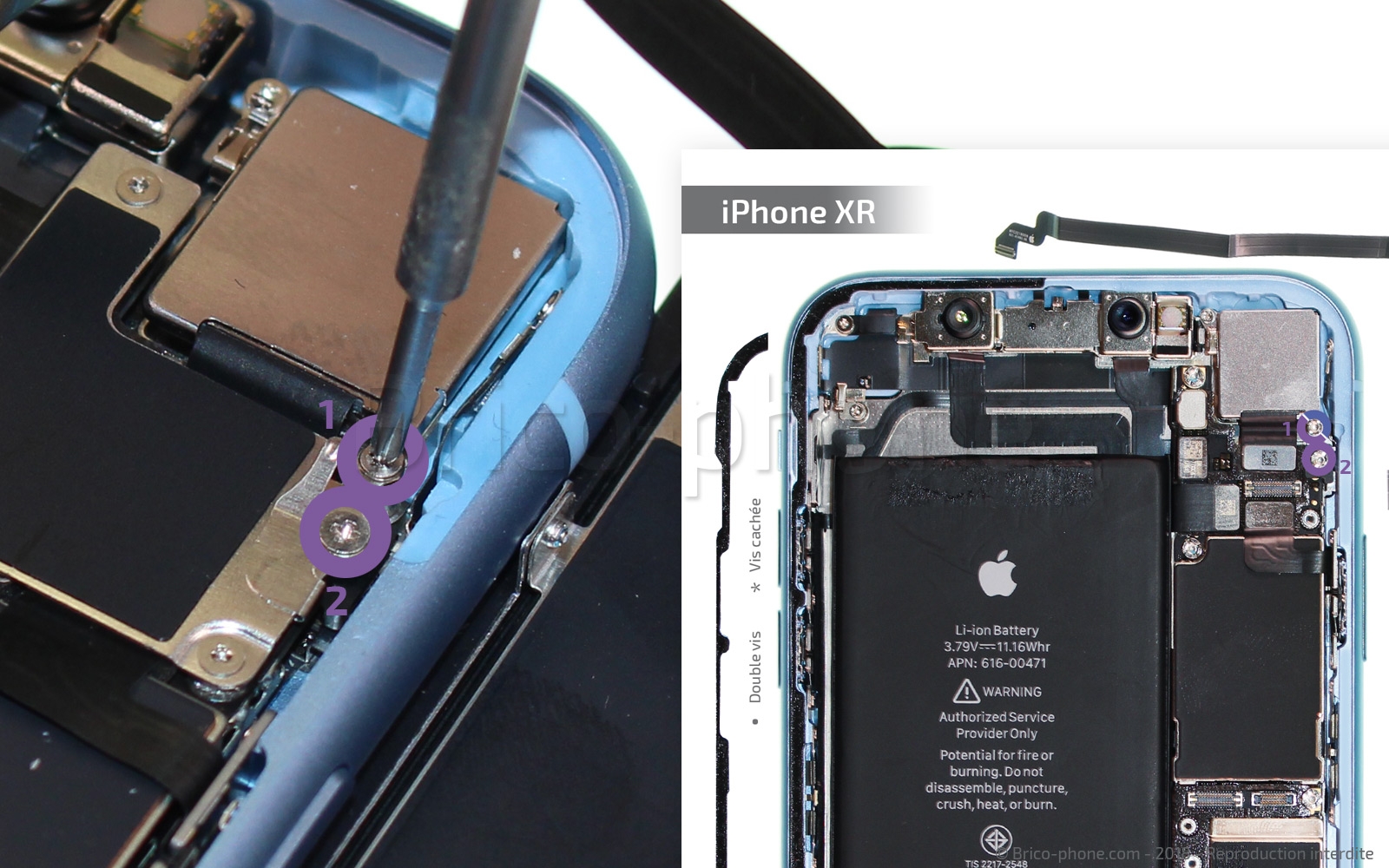

Il ne vous reste plus qu'à retirer les vis C3, C4 et C5 à l'aide du tournevis triwing pour pouvoir enfin retirer la plaquette qui recouvre la nappe du haut-parleur.
Outils du kit utilisés
Outils du kit utilisés



Etape 7 : Retirer la plaquette #05

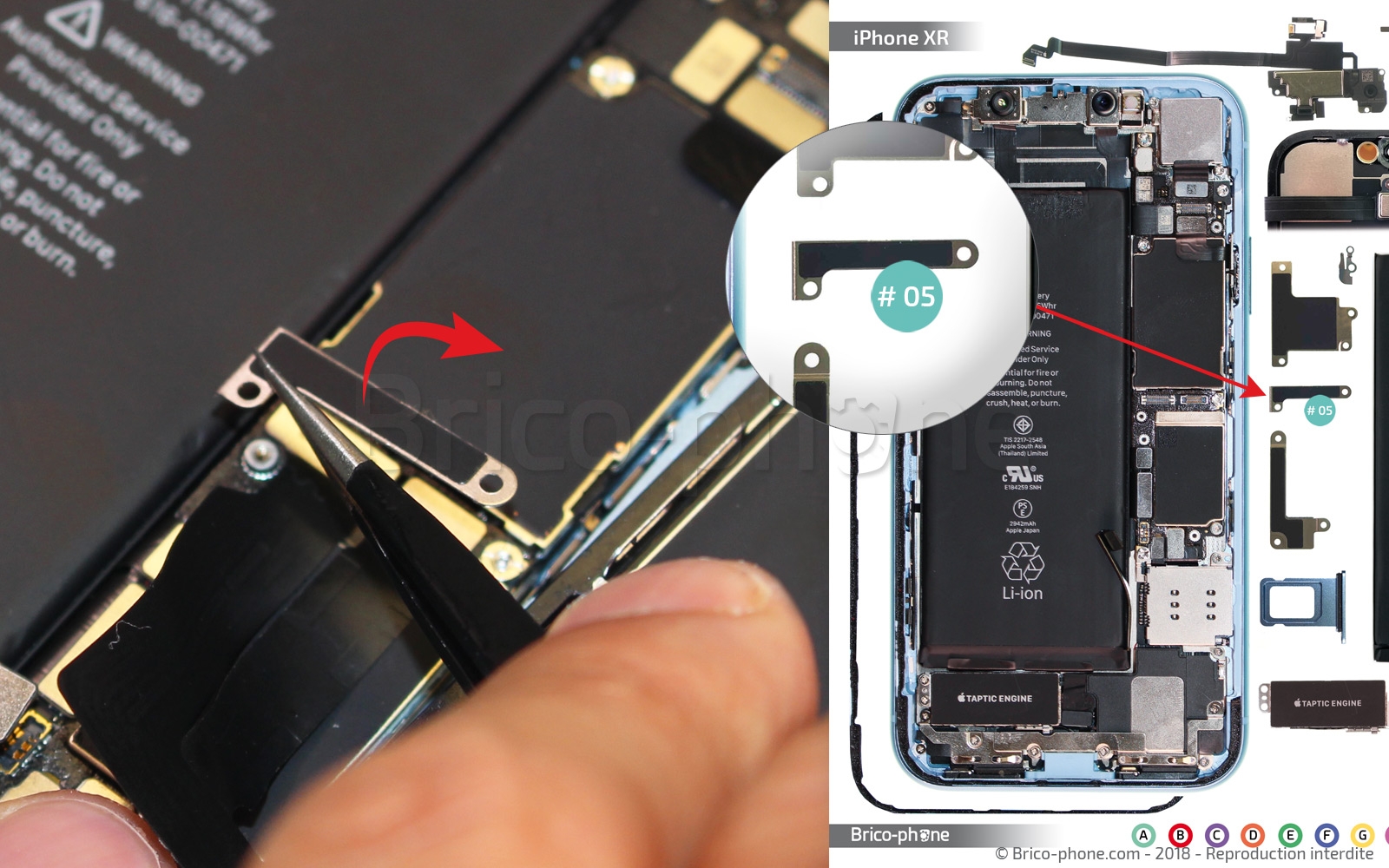

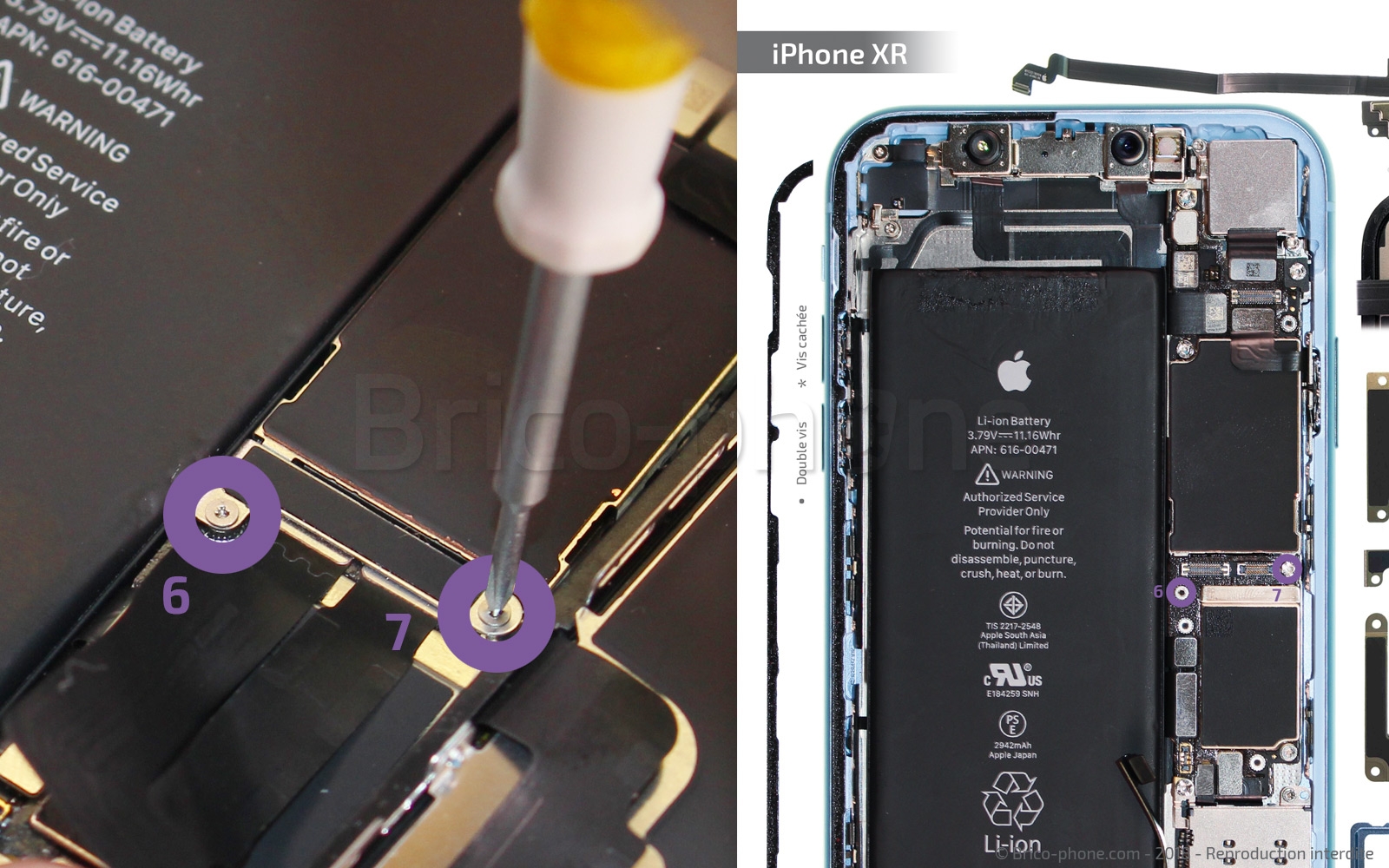

Toujours avec le tournevis triwing , retirez les vis C6 et C7 afin de libérer la plaquette #05 . Il ne vous reste plus qu'à la sortir du téléphone à l'aide de la pincette .
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Déconnecter les nappes de l'écran

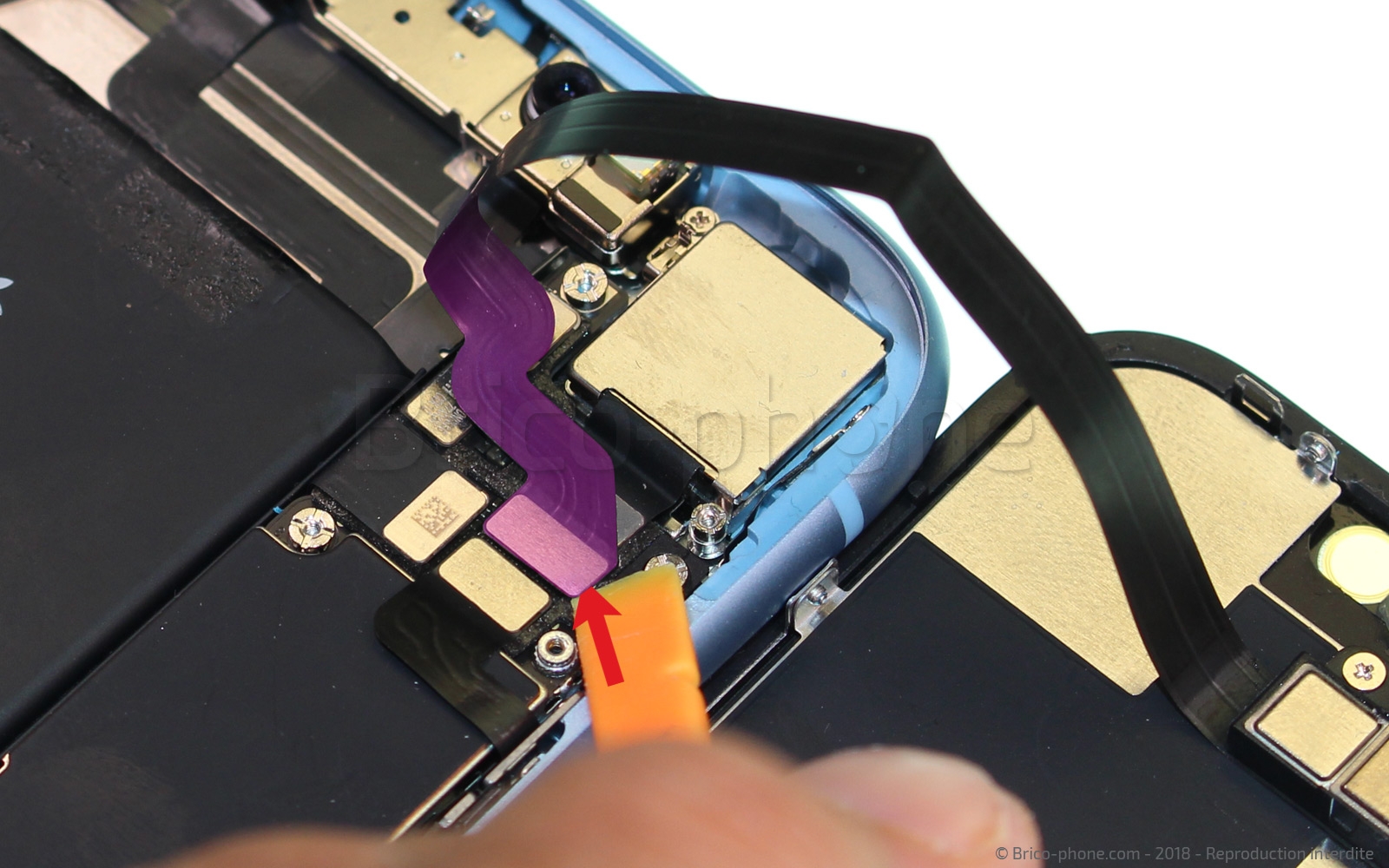

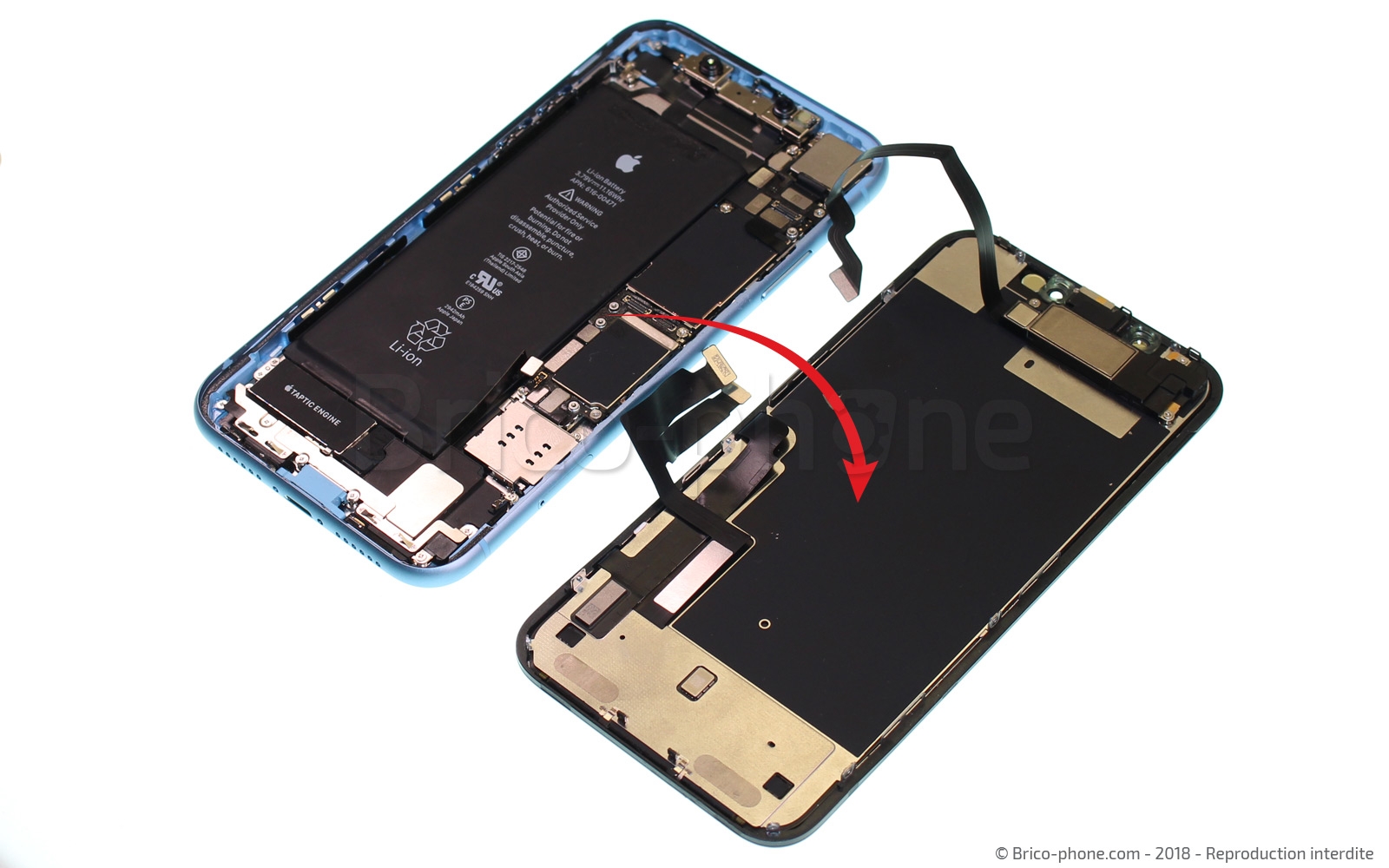

Maintenant que toutes les nappes de l'écran LCD de votre iPhone XR sont accessibles, déconnectez successivement l'écouteur interne, puis l'affichage LCD et enfin le tactile.
Outils du kit utilisés
Outils du kit utilisés

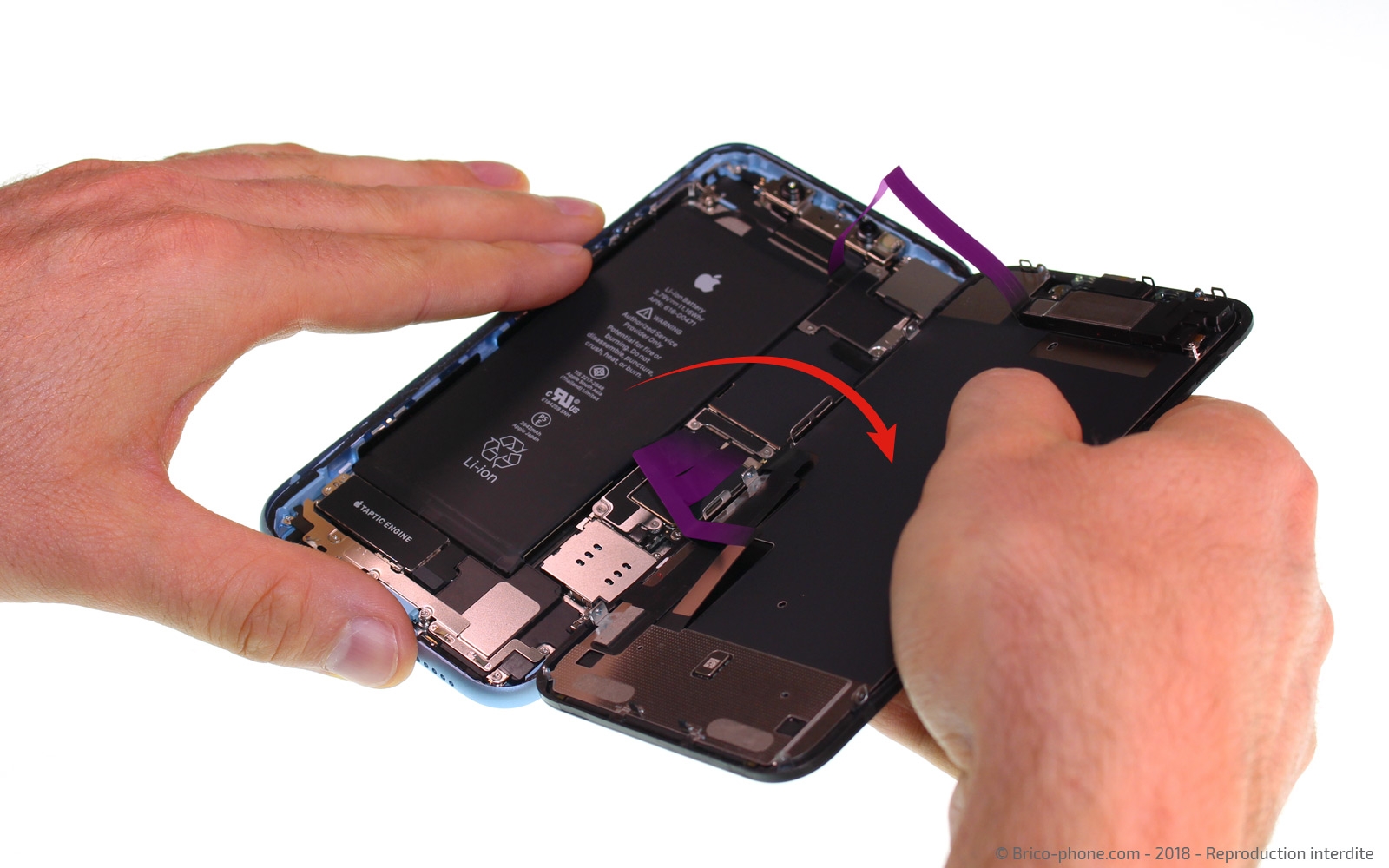

Etape 9 : Retirer l'écran

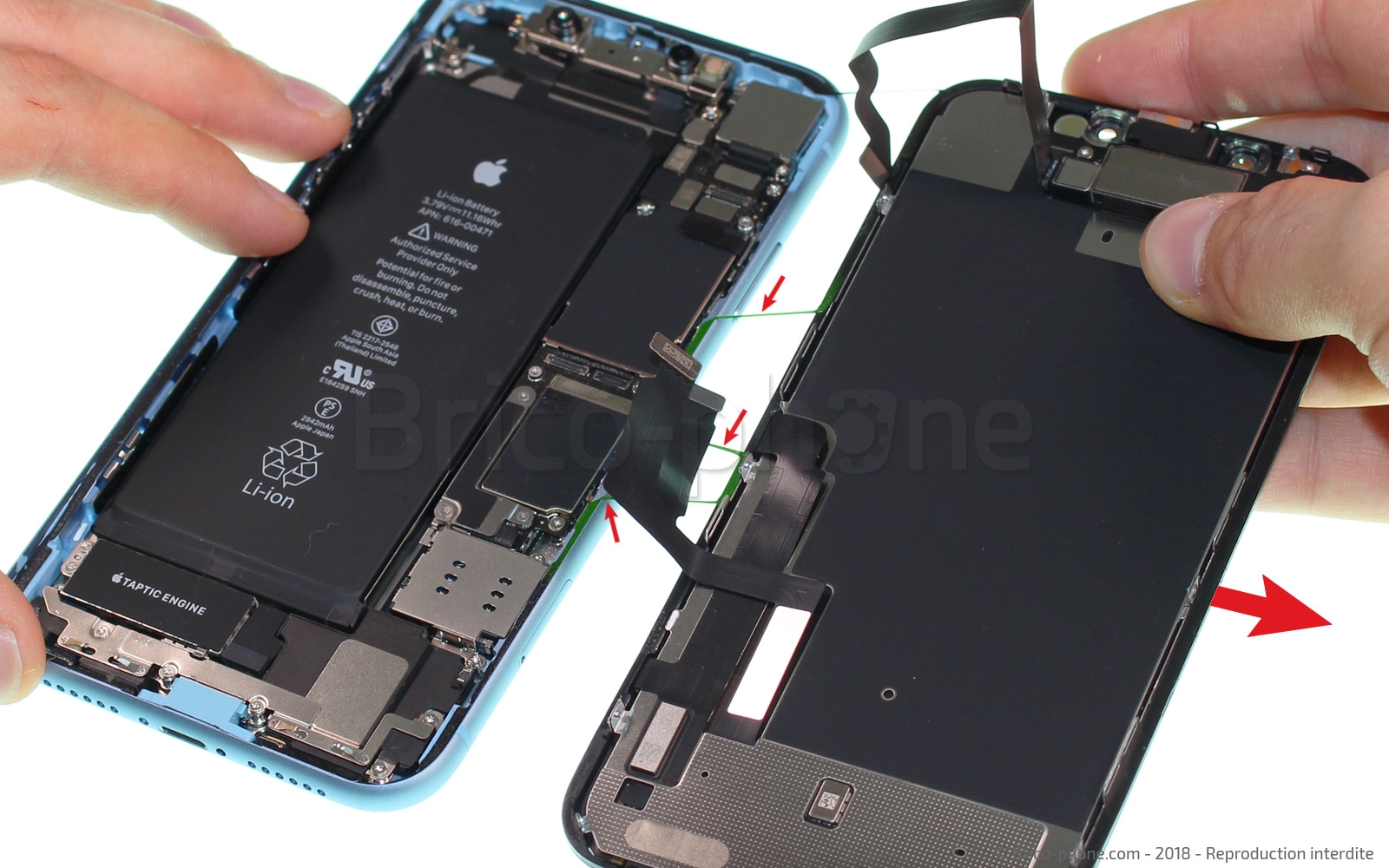

L'écran LCD de votre iPhone XR est maintenant complètement libre.

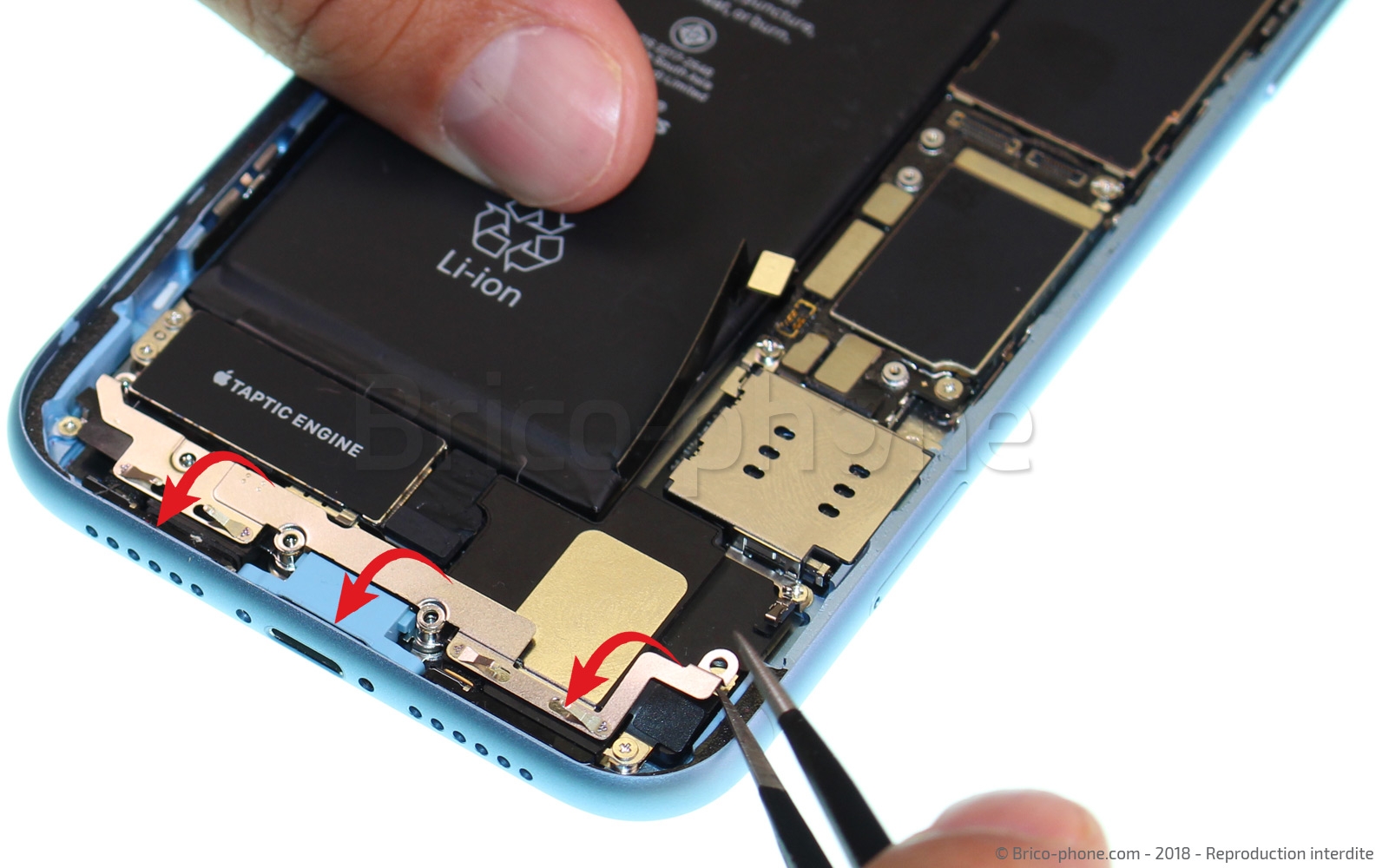

Etape 10 : Retirer l'élément #15
Pour pouvoir accéder au bloc haut-parleur externe, vous devez retirer l'élément métallique #15.

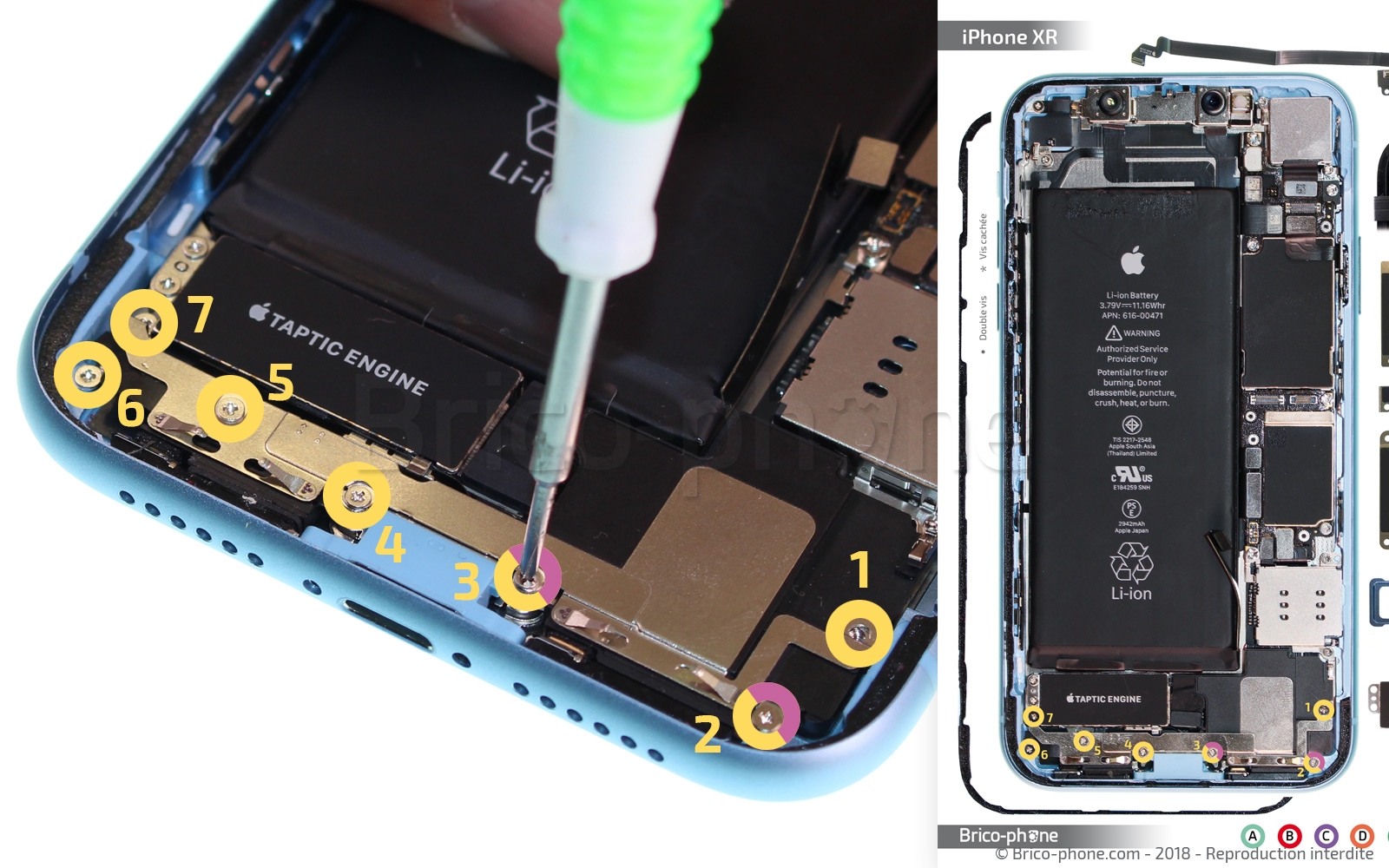

Pour cela, retirez les vis G1 à G7. Positionnez-les correctement sur le patron d'aide au montage, car celles-ci ont des longueurs différentes.
Faites ensuite basculer l'antenne vers le bas afin de la déconnecter de la même manière que les autres connecteurs grâce au levier en nylon.
L'antenne est maintenant complètement libérée, vous pouvez la retirer en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés


Etape 11: Retirer les vis du bloc haut-parleur

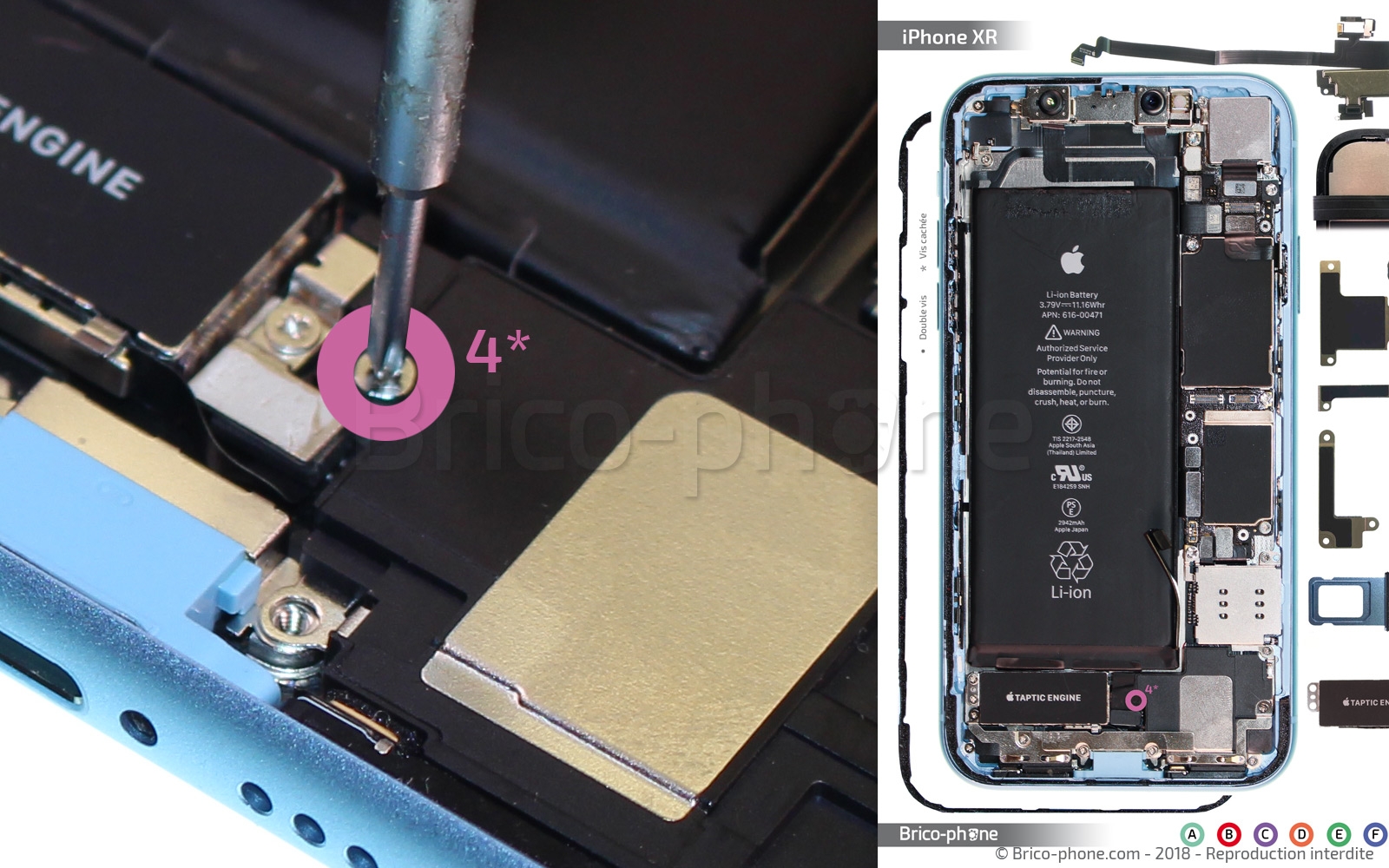

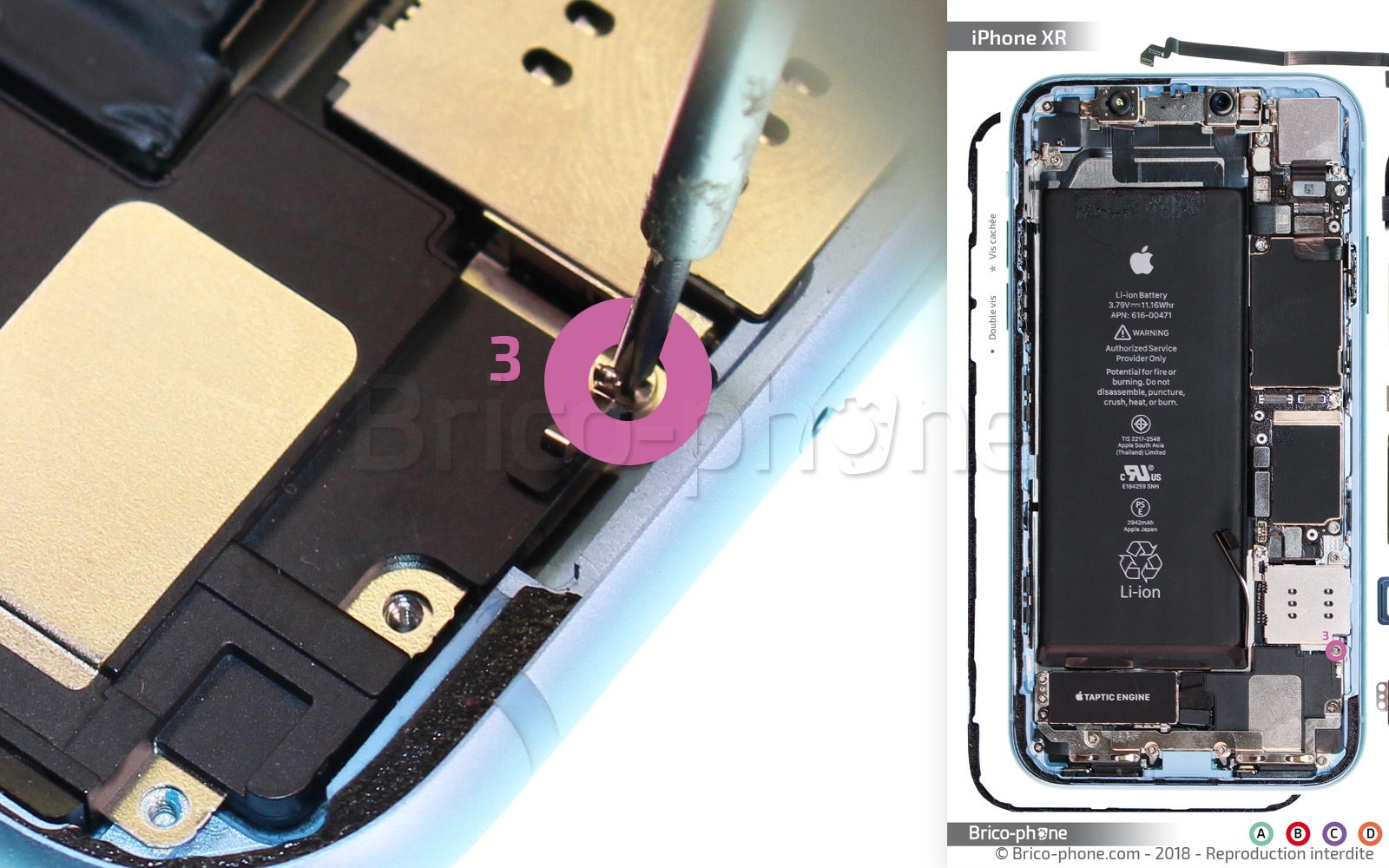

À l'aide du tournevis plat, retirez les vis entourées en rose H1 et H2 puis retirez H3 à l'aide du cruciforme.

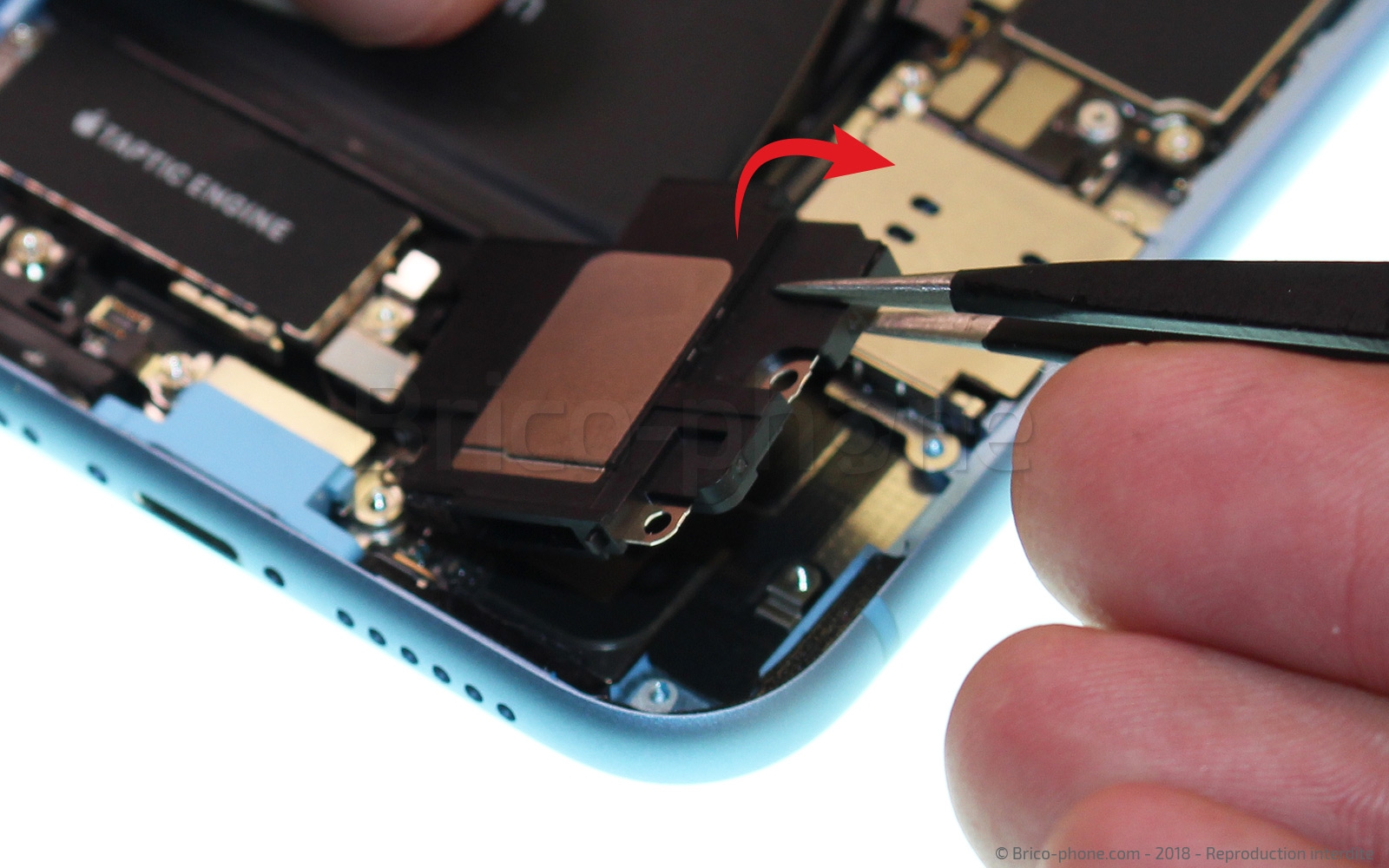

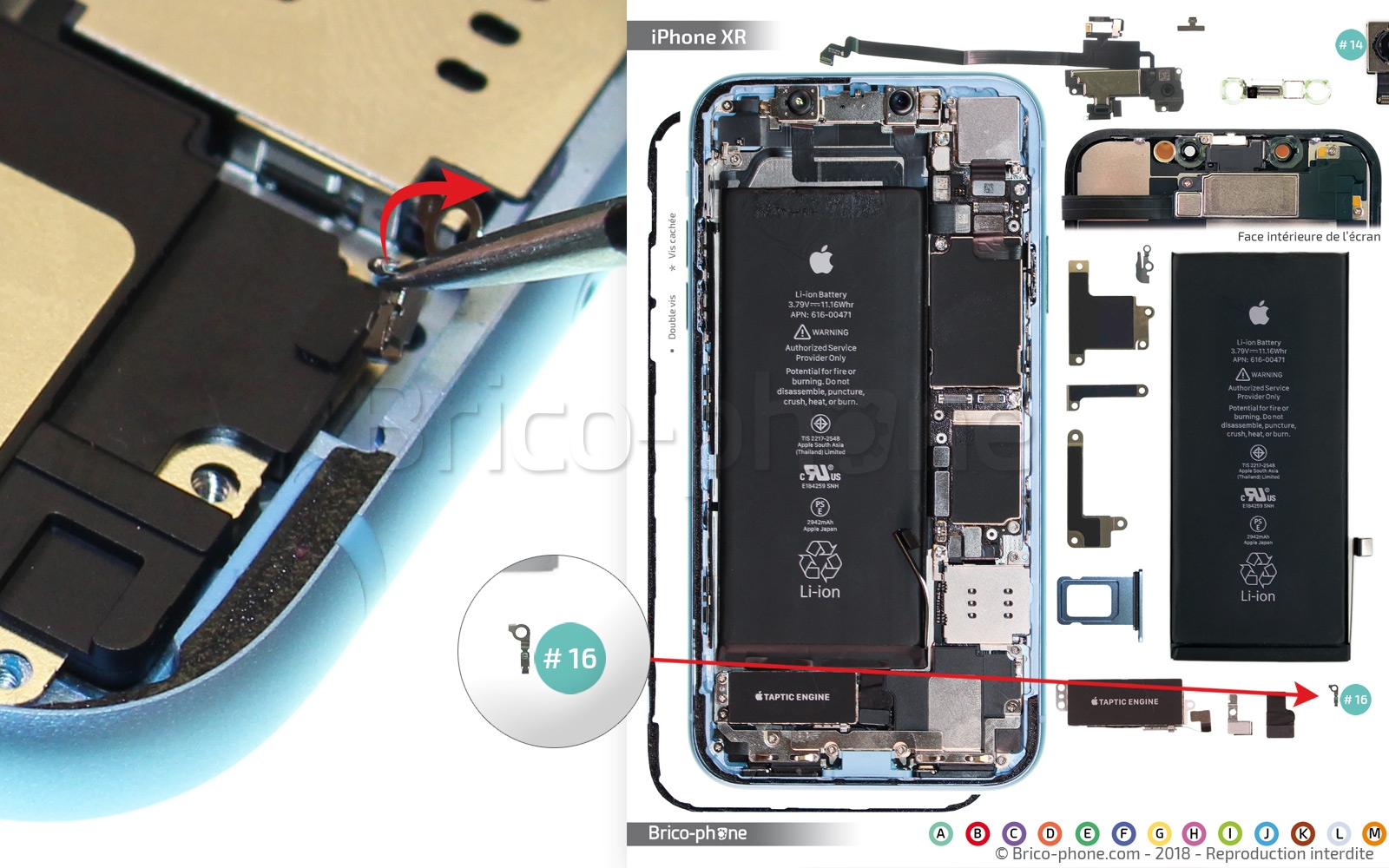

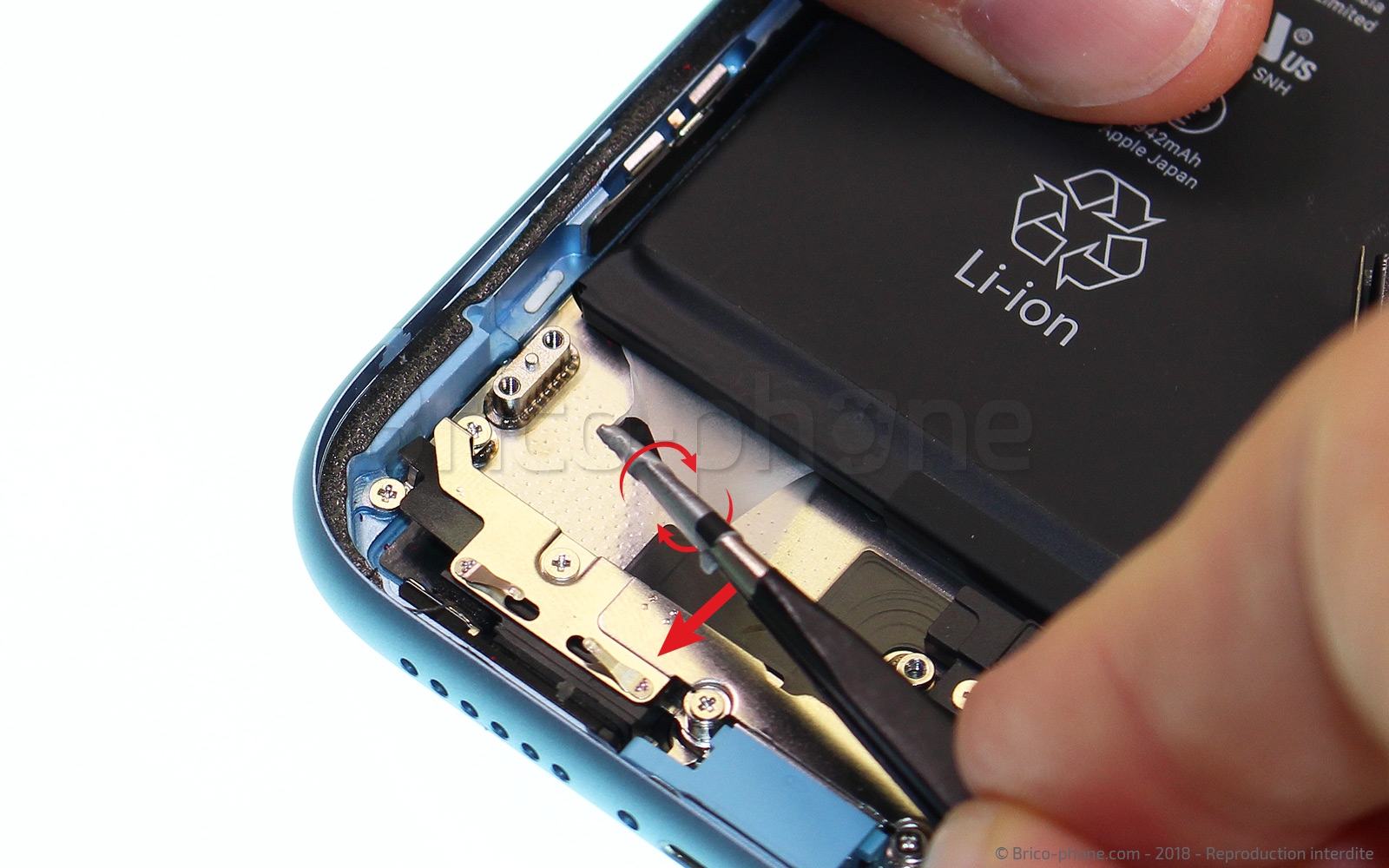

Munissez-vous de la pincette afin de retirer le petit élément en métal #16.
Outils du kit utilisés
Outils du kit utilisés



Etape 12 : Retirer le bloc haut-parleur
Afin d'accéder à la vis H4, retirez à l'aide de la pincette le petit film en mousse noir situé sur cette dernière.
Retirez la vis à l'aide du tournevis cruciforme.

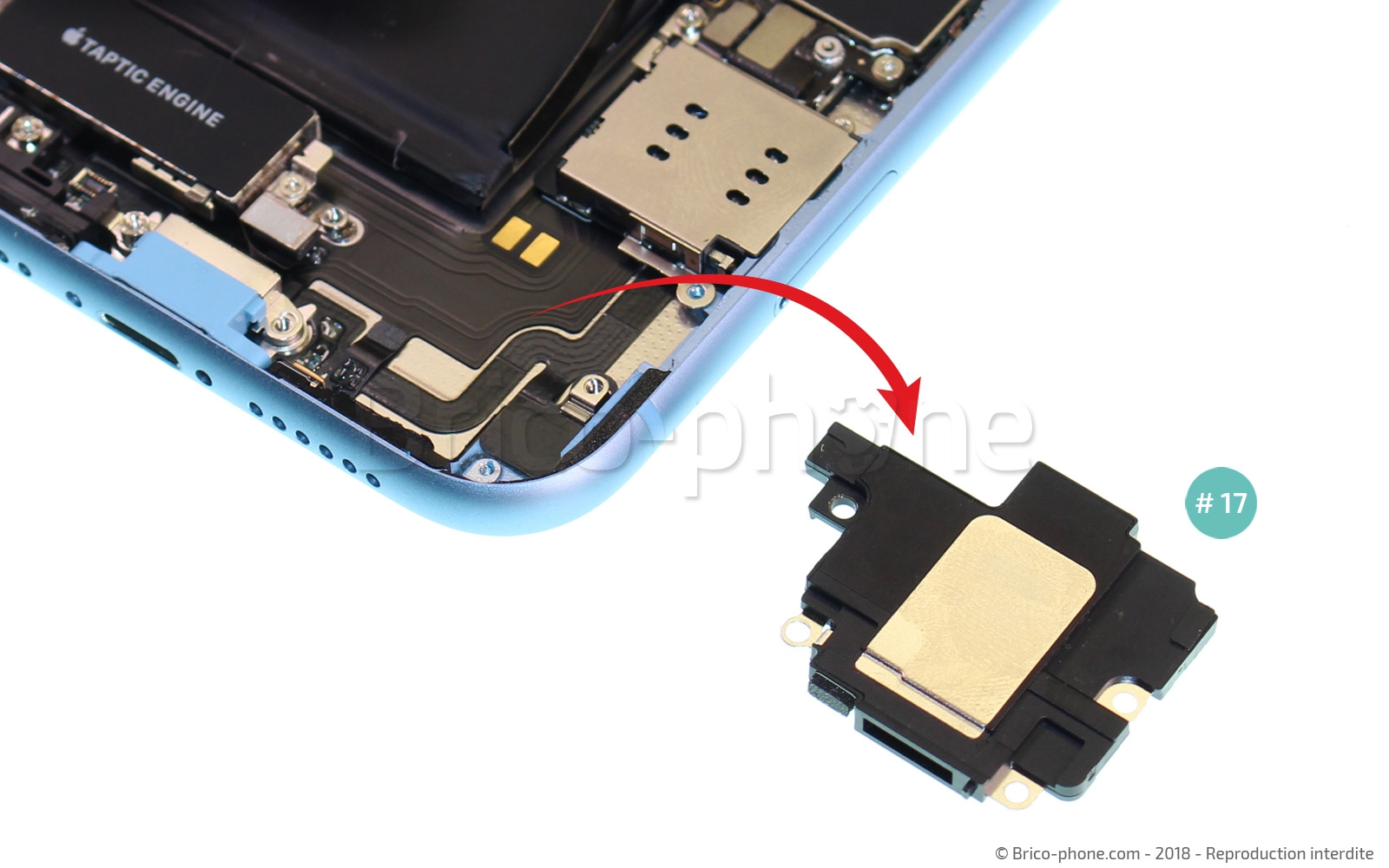

Le haut-parleur est maintenant libre vous pouvez passer à son retrait.
Attention : le joint d'étanchéité peut gêner le retrait de celui-ci.
Outils du kit utilisés
Outils du kit utilisés

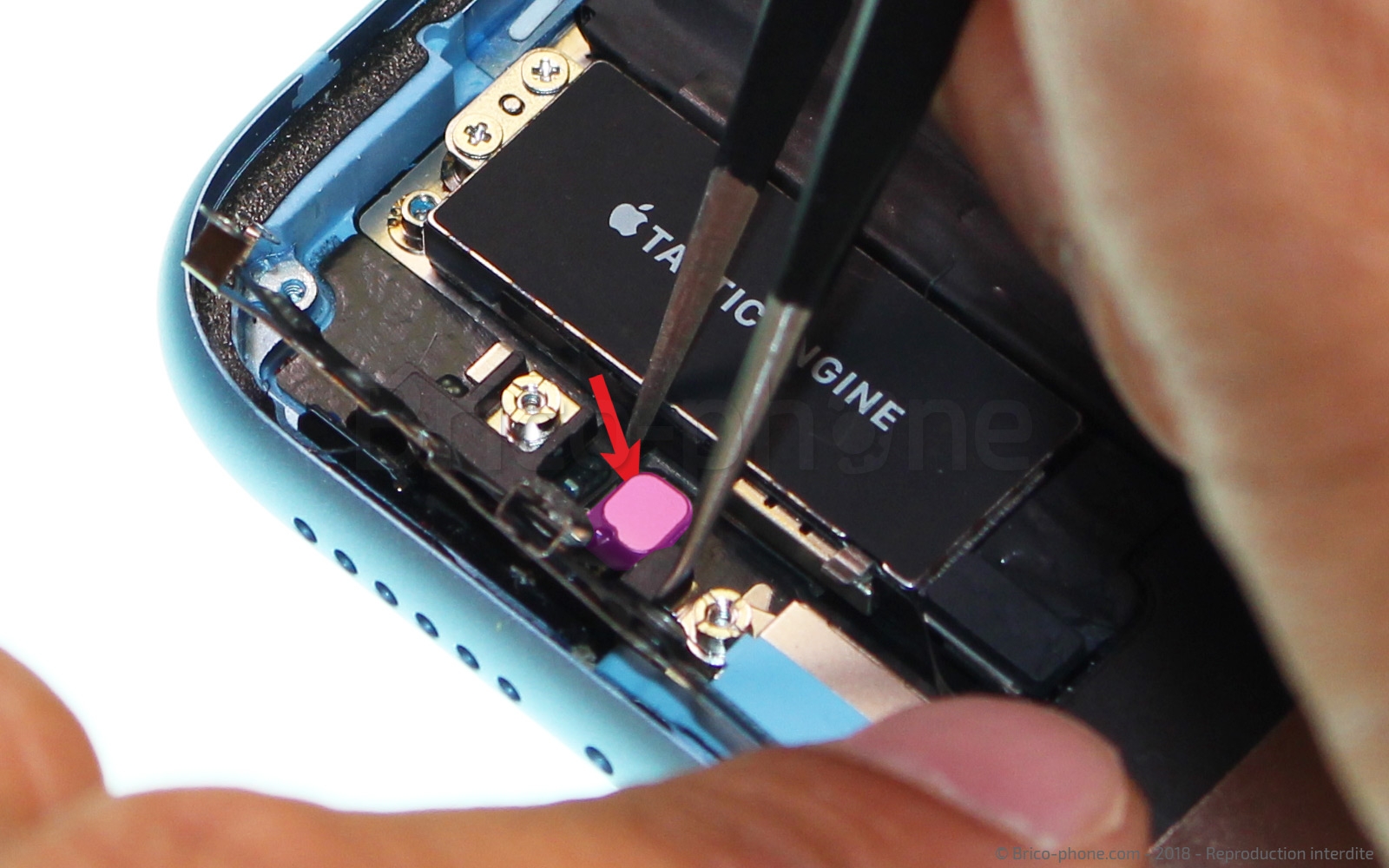

Etape 13 : Retirer les vis du Taptic Engine

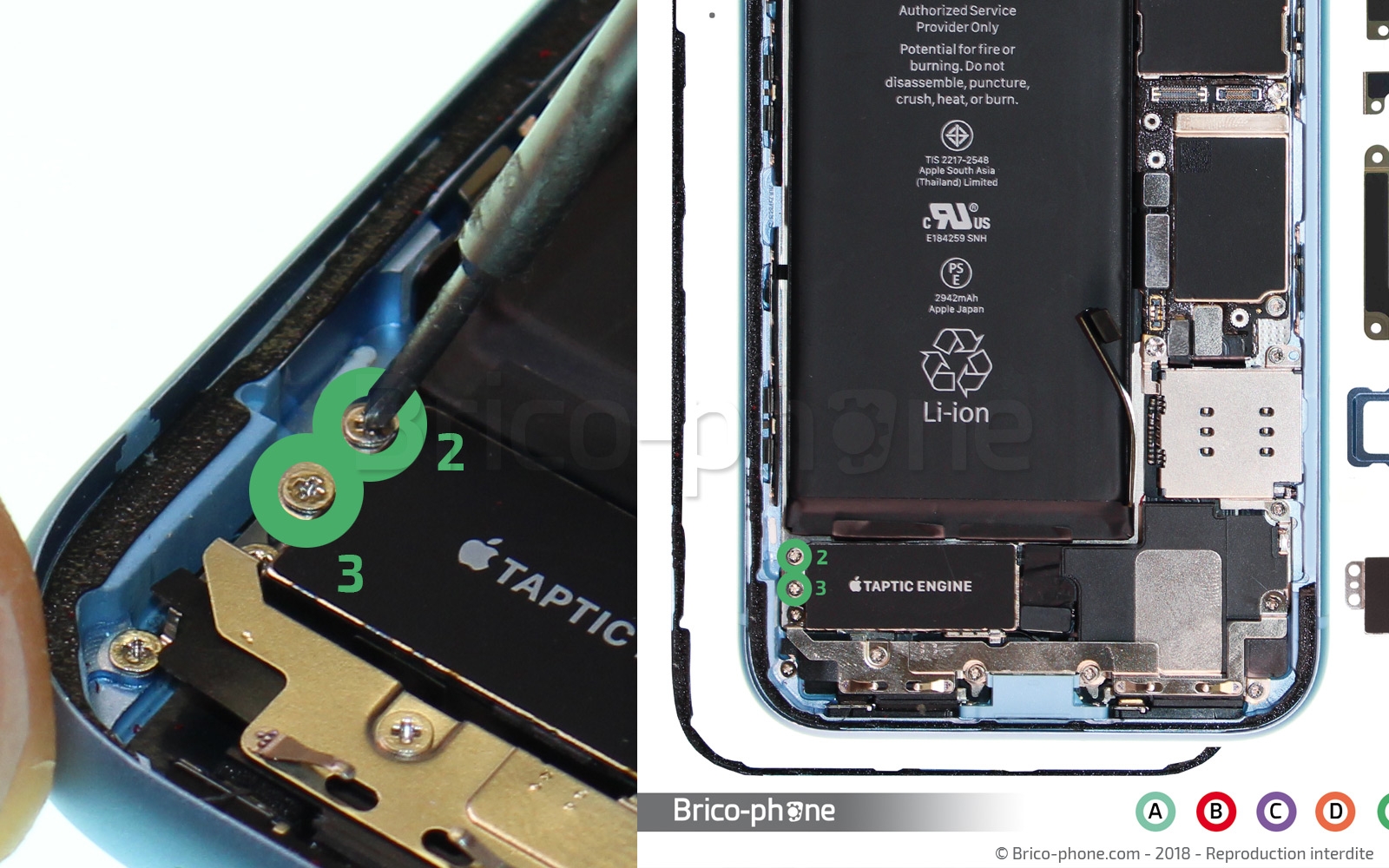

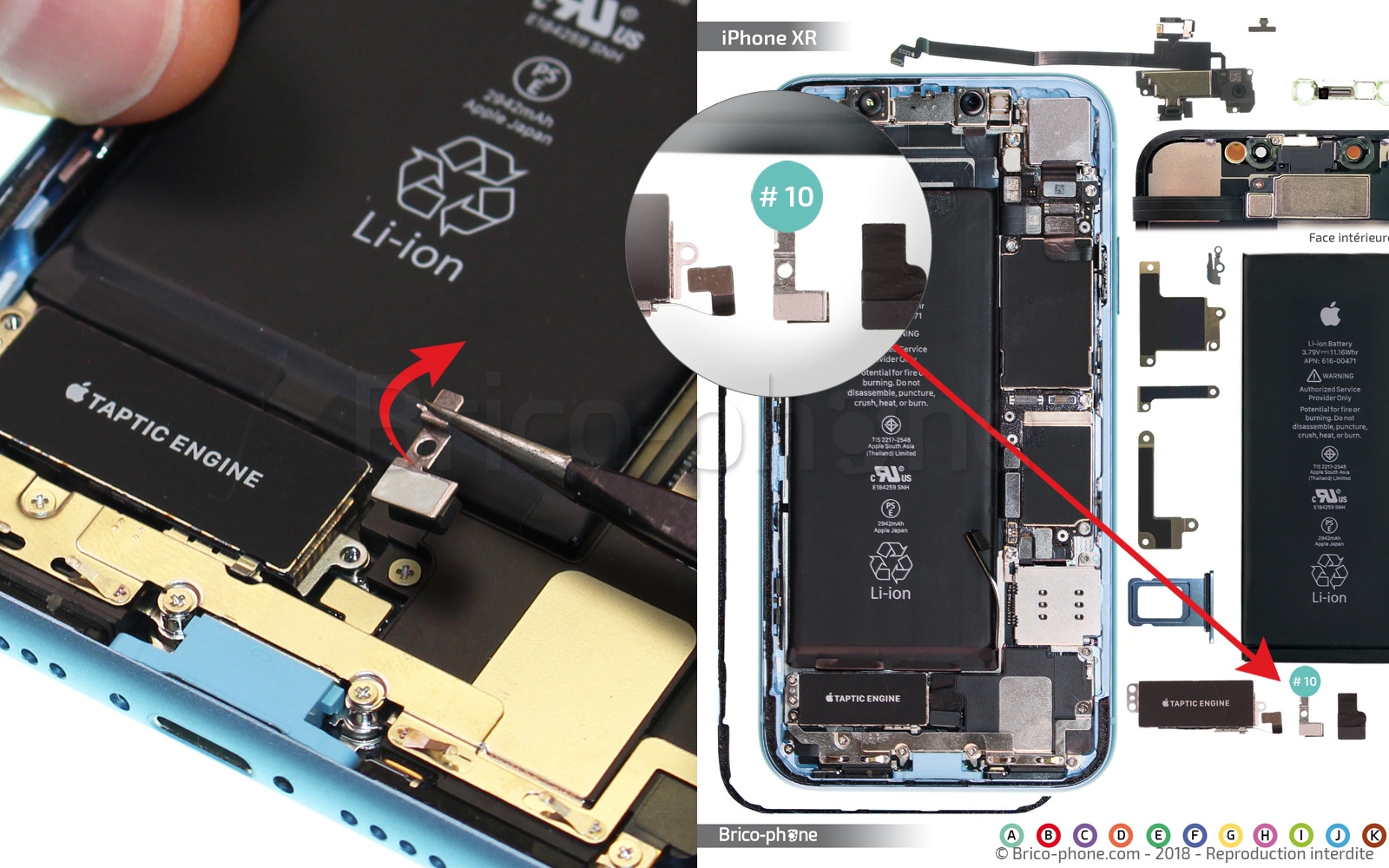

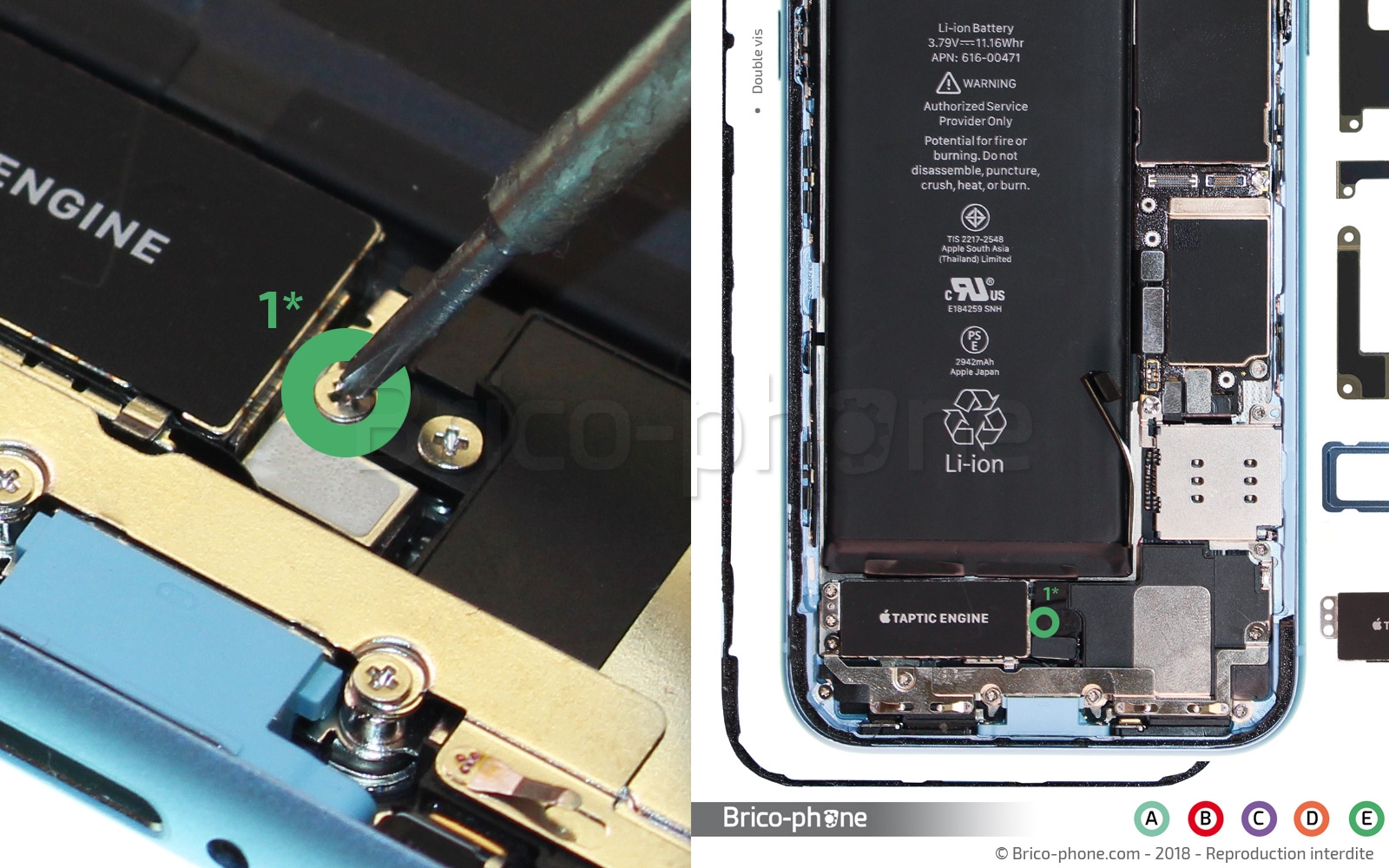

Munissez-vous du tournevis cruciforme afin de retirer les vis E1 à E3. Un petit élément #10 est fixé par E1, récupérez le à l'aide de la pincette et déposez sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

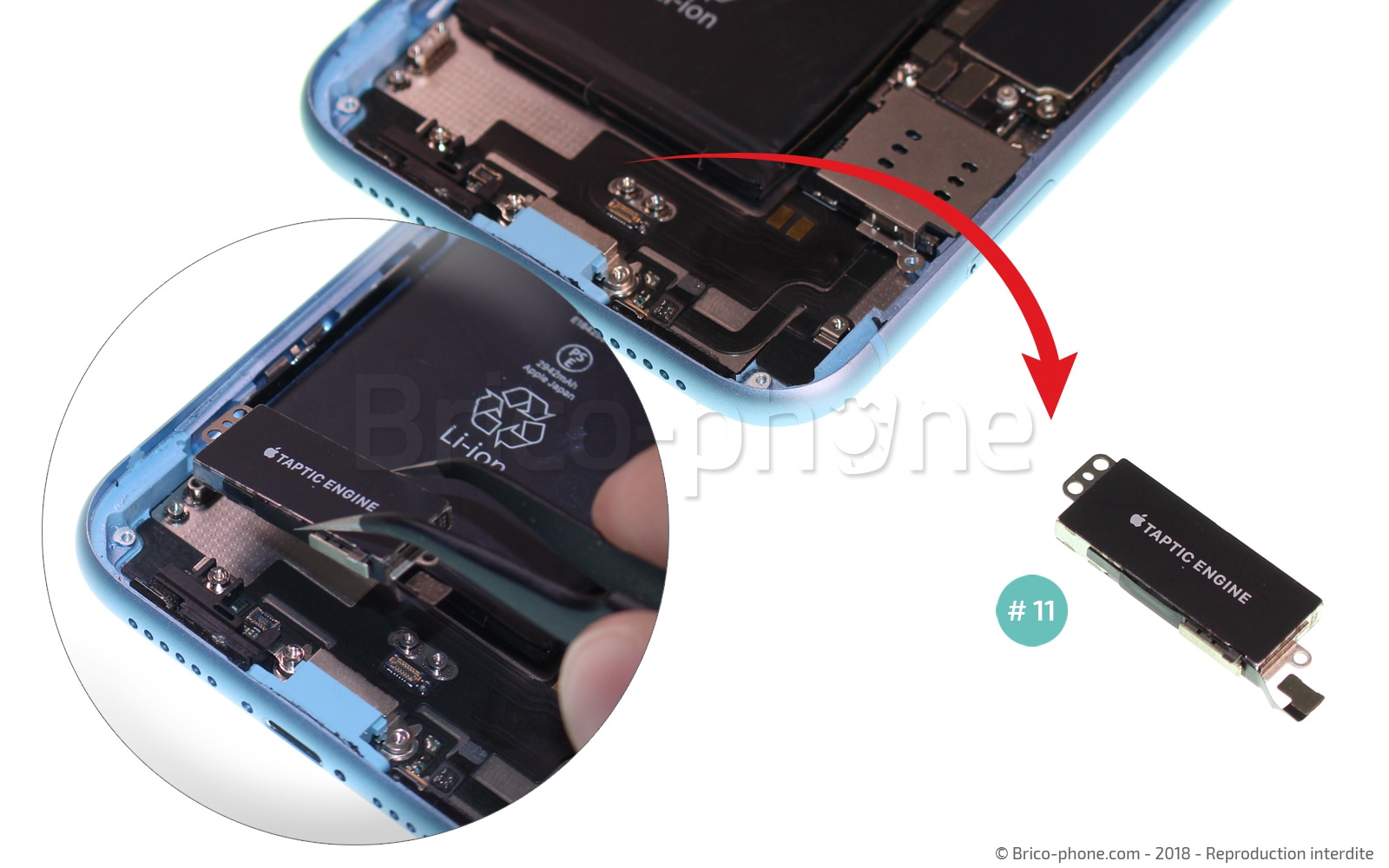

Etape 14 : Retirer le Taptic engine

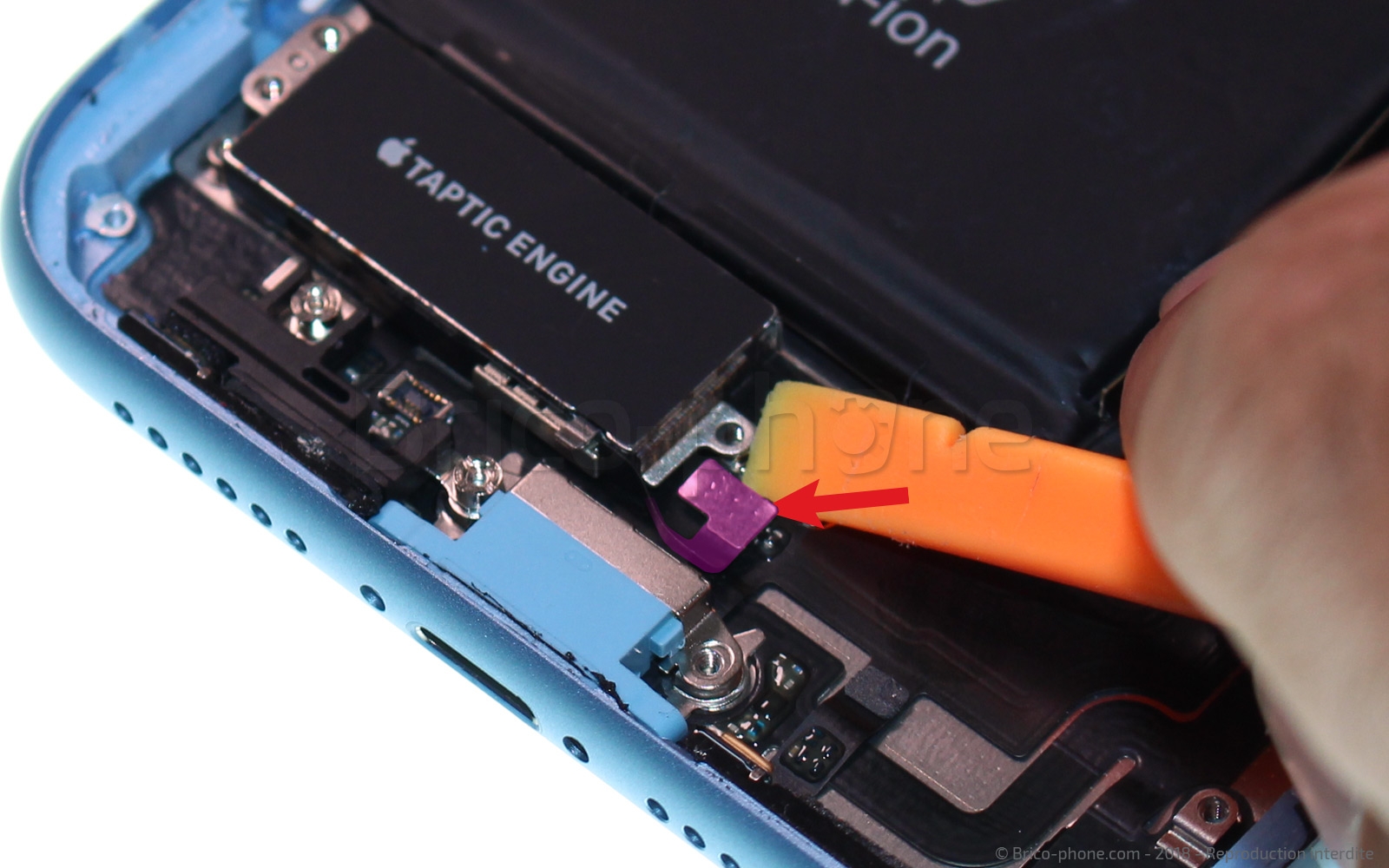

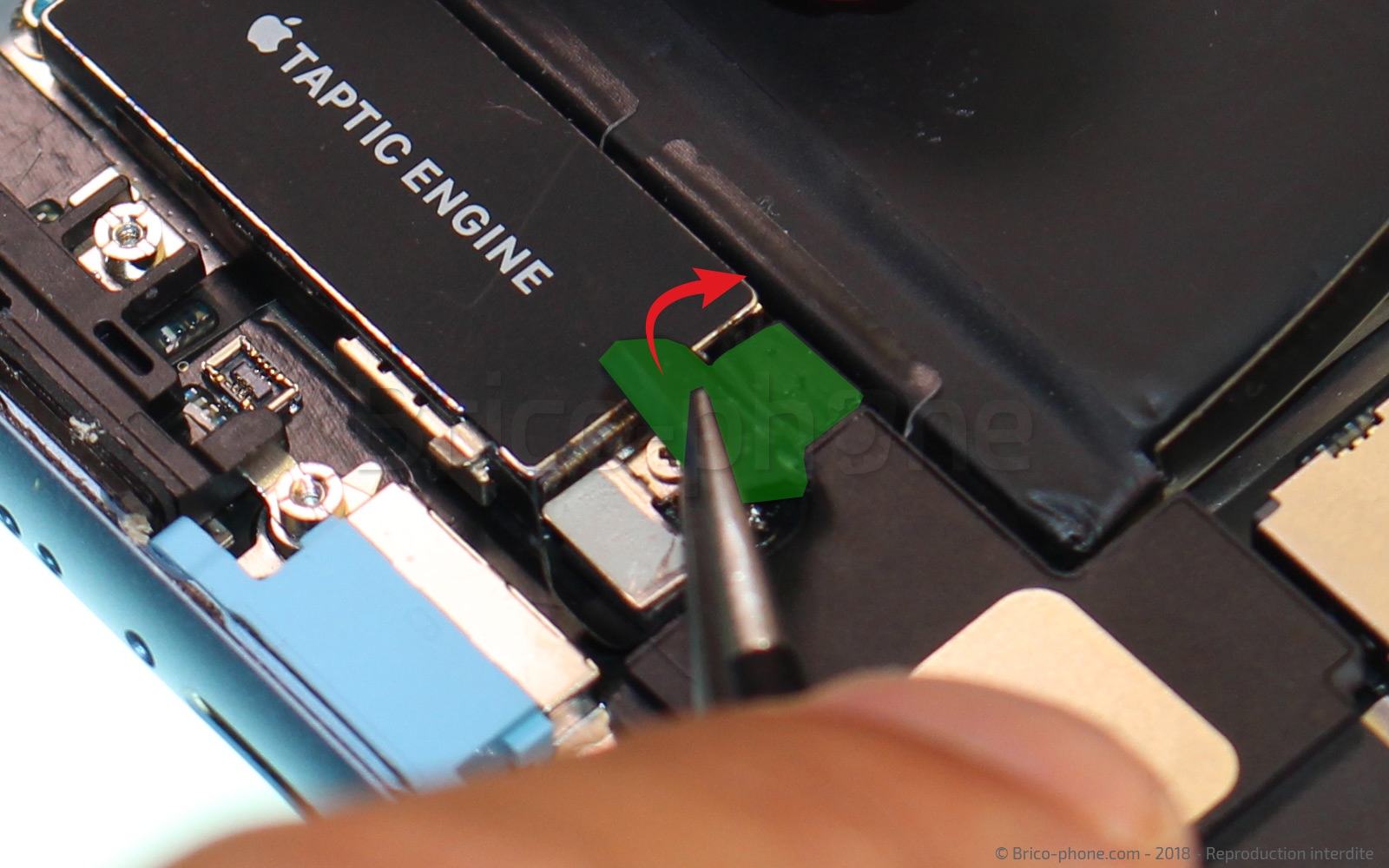

Il ne reste vous reste plus qu'à déconnecter le Taptic Engine à l'aide du levier nylon afin de passer à son retrait.
Outils du kit utilisés
Outils du kit utilisés


Etape 15 : Retirer le tiroir Sim

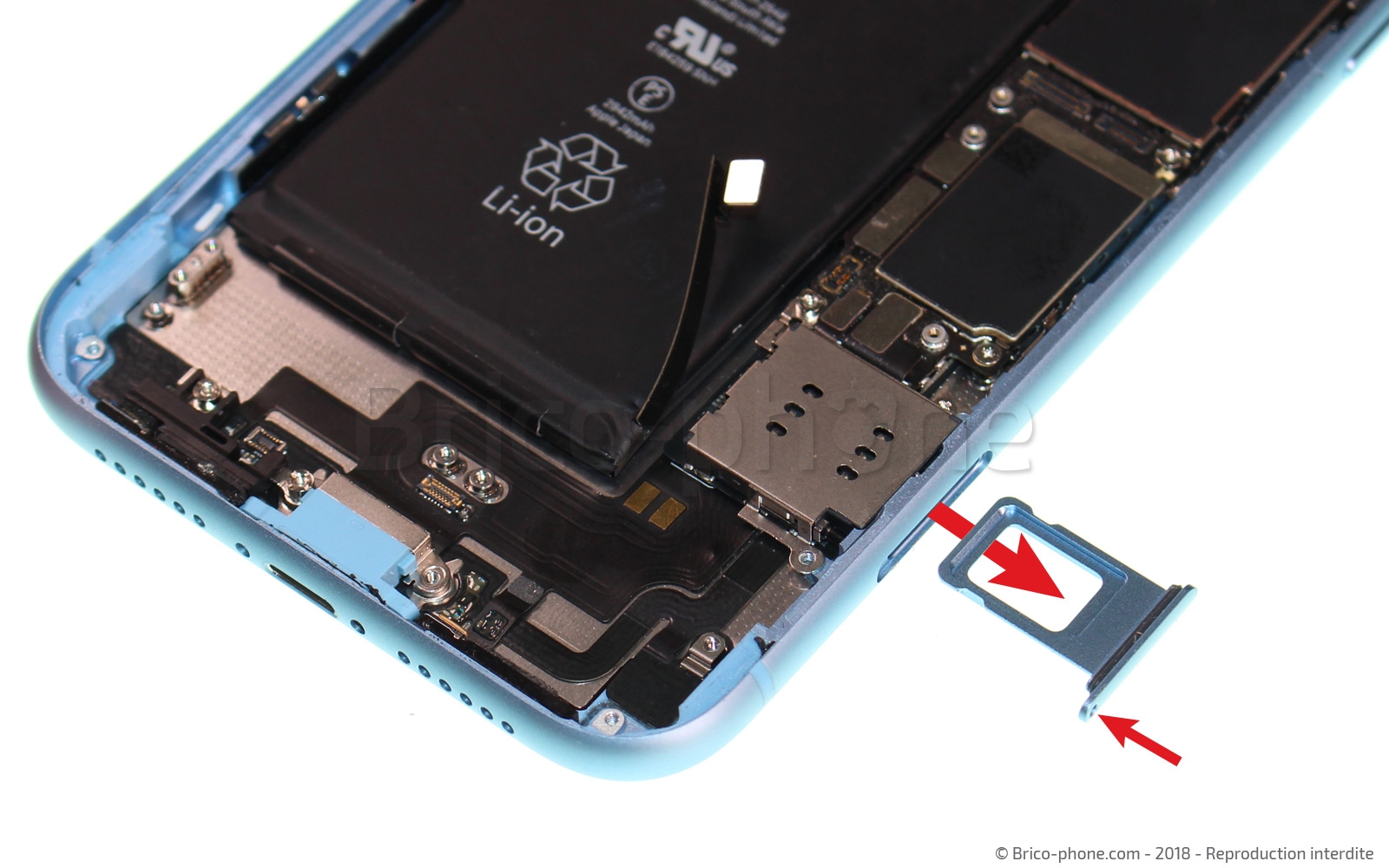

Retirez le tiroir sim de son lecteur à l'aide de l'outil d'extraction présent dans le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

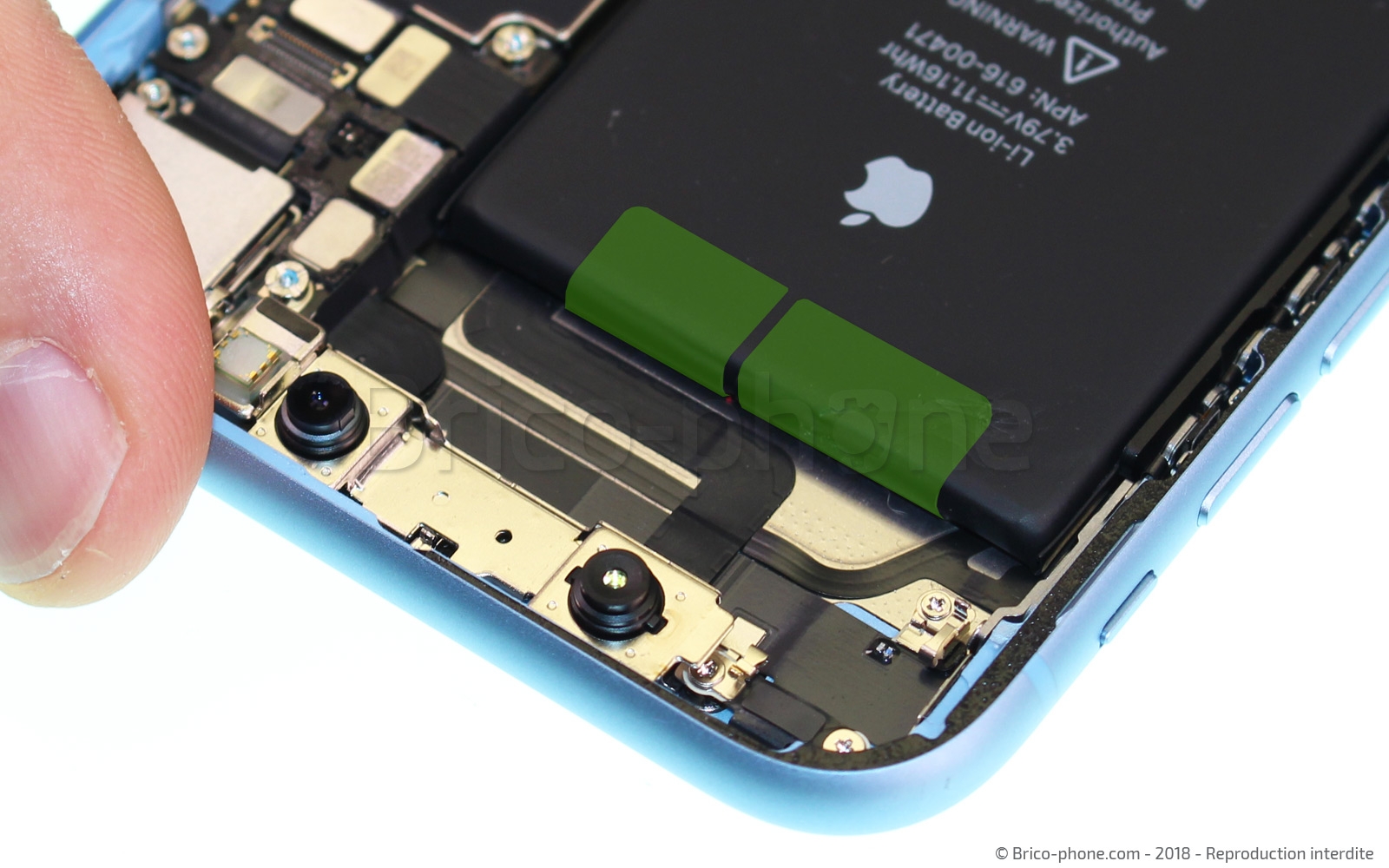

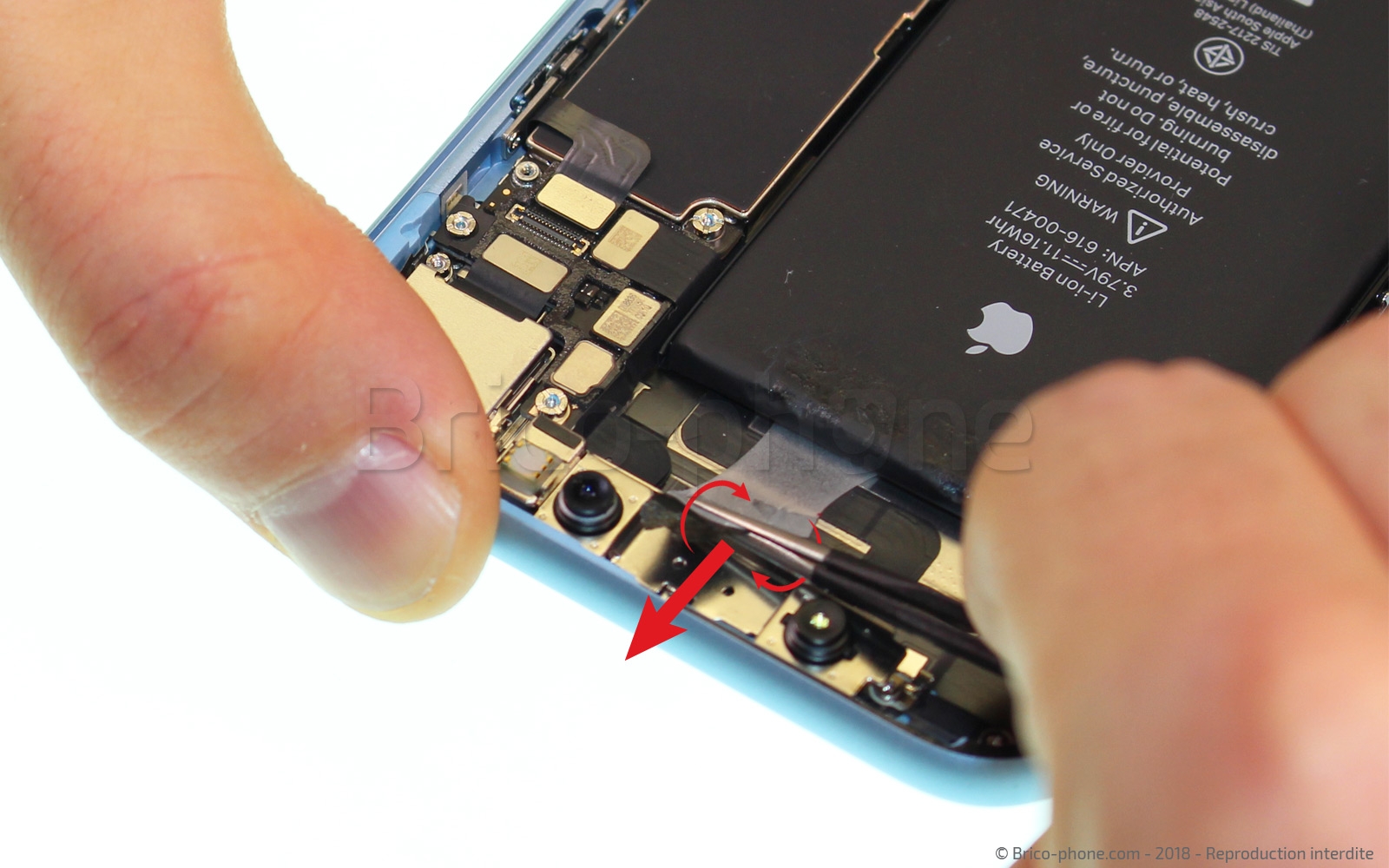

Etape 16 : Décoller la batterie

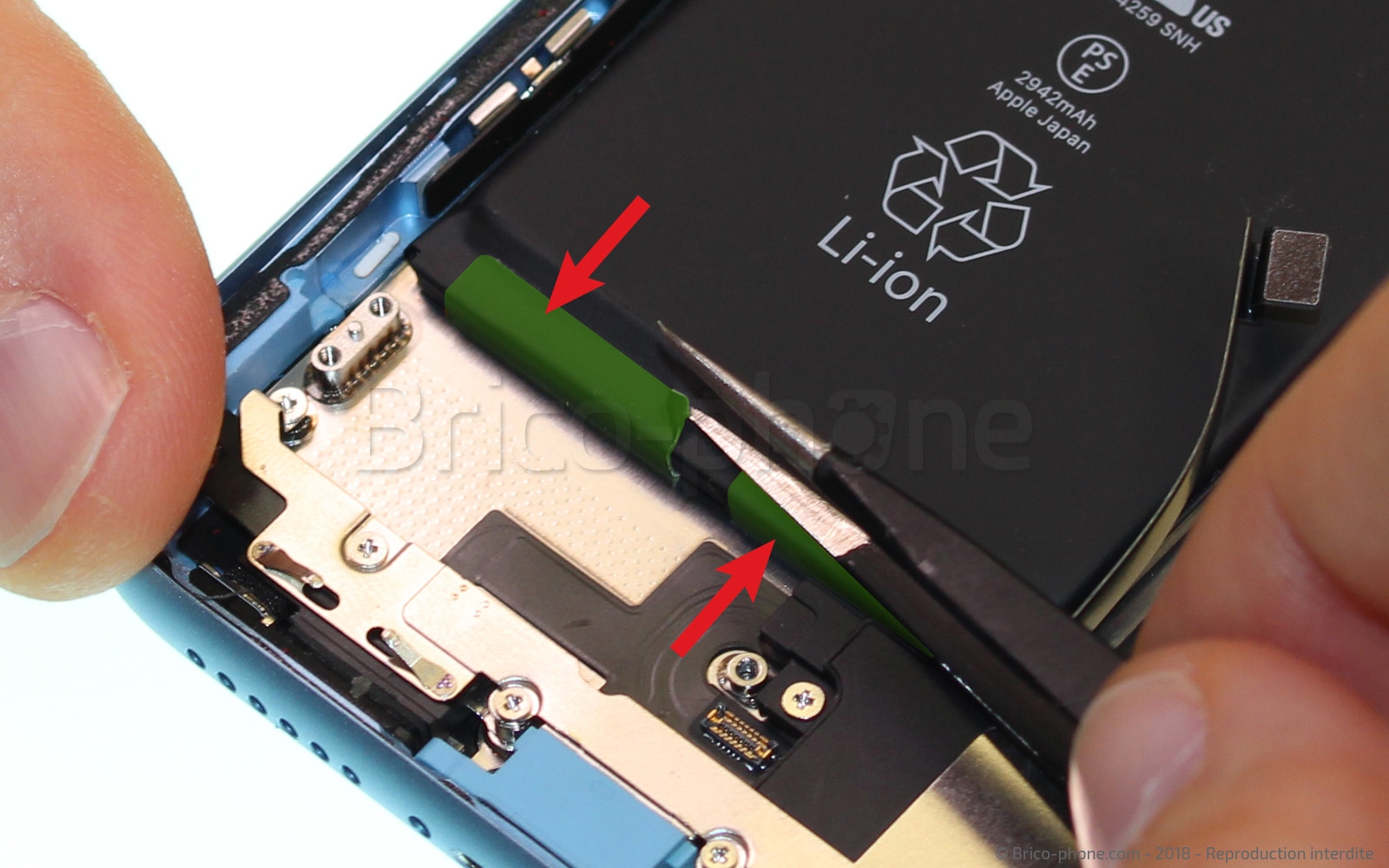

Nous allons maintenant nous orienter vers la batterie afin de la retirer du châssis. Celle-ci est fixée par 4 languettes adhésives ( 2 en bas et 2 en haut). Retirez-les en tirant délicatement dessus et en les enroulant autour de la pincette (comme sur les photos ci-dessous).
Outils du kit utilisés
Outils du kit utilisés

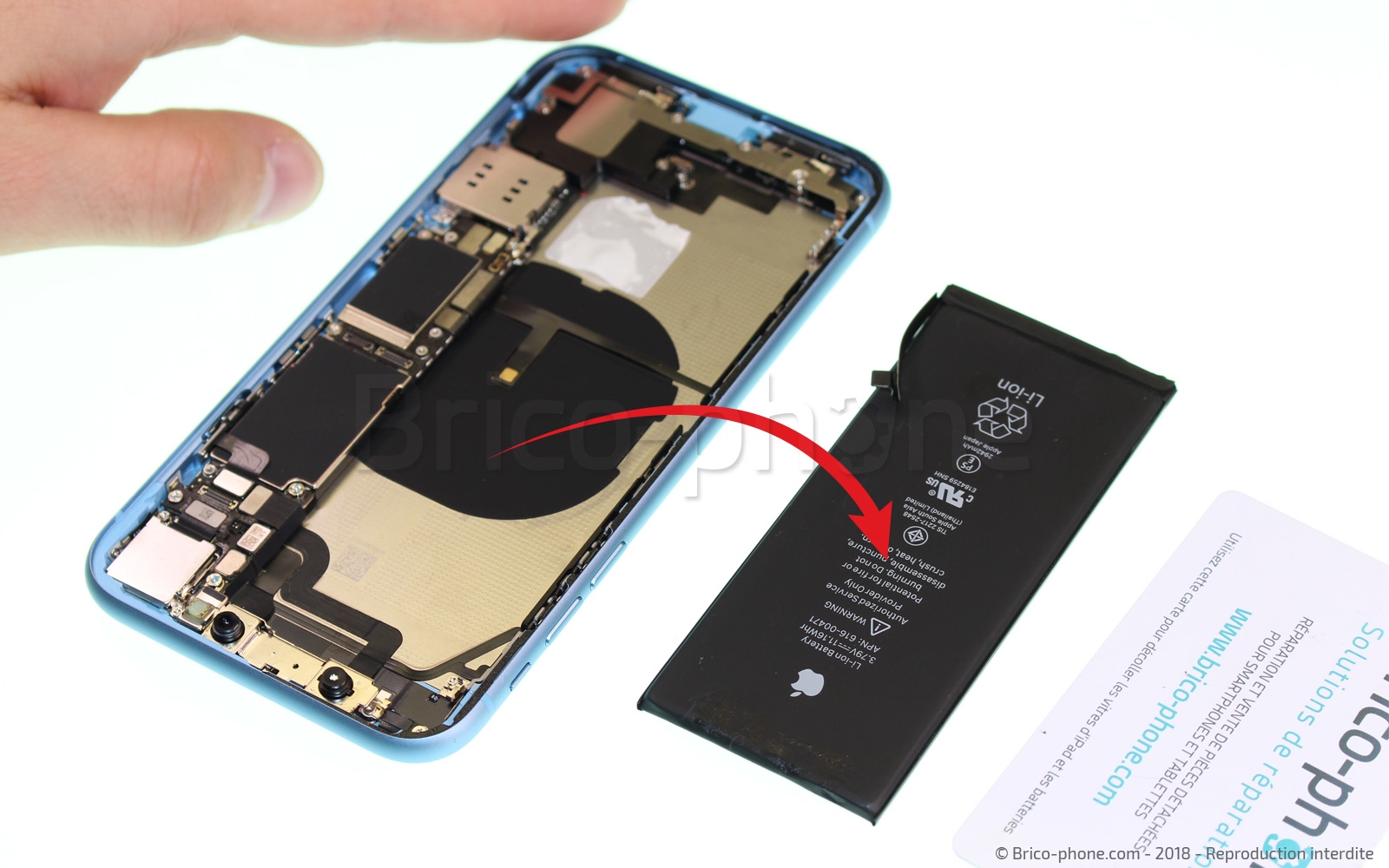

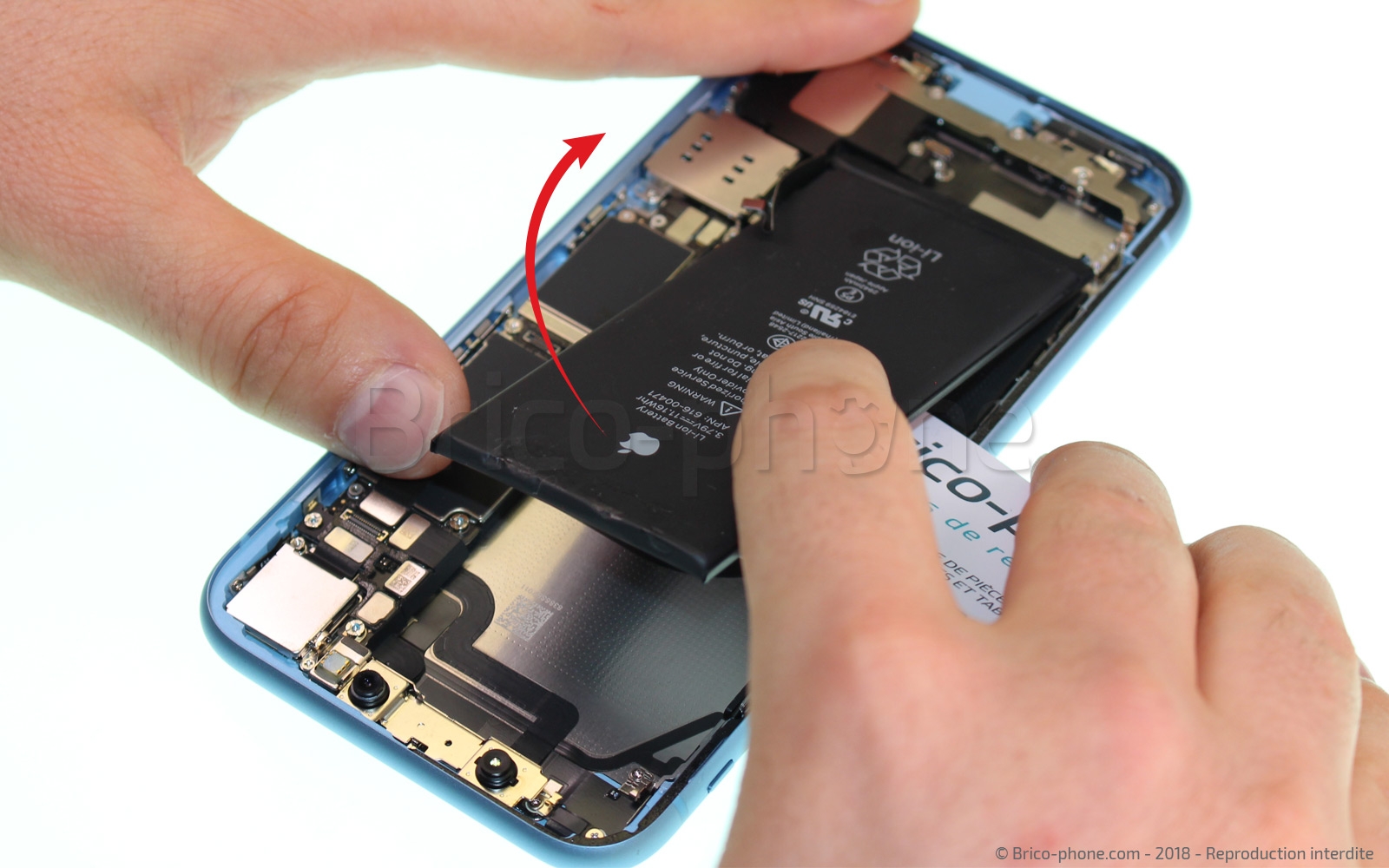

Etape 17 : Retirer la batterie

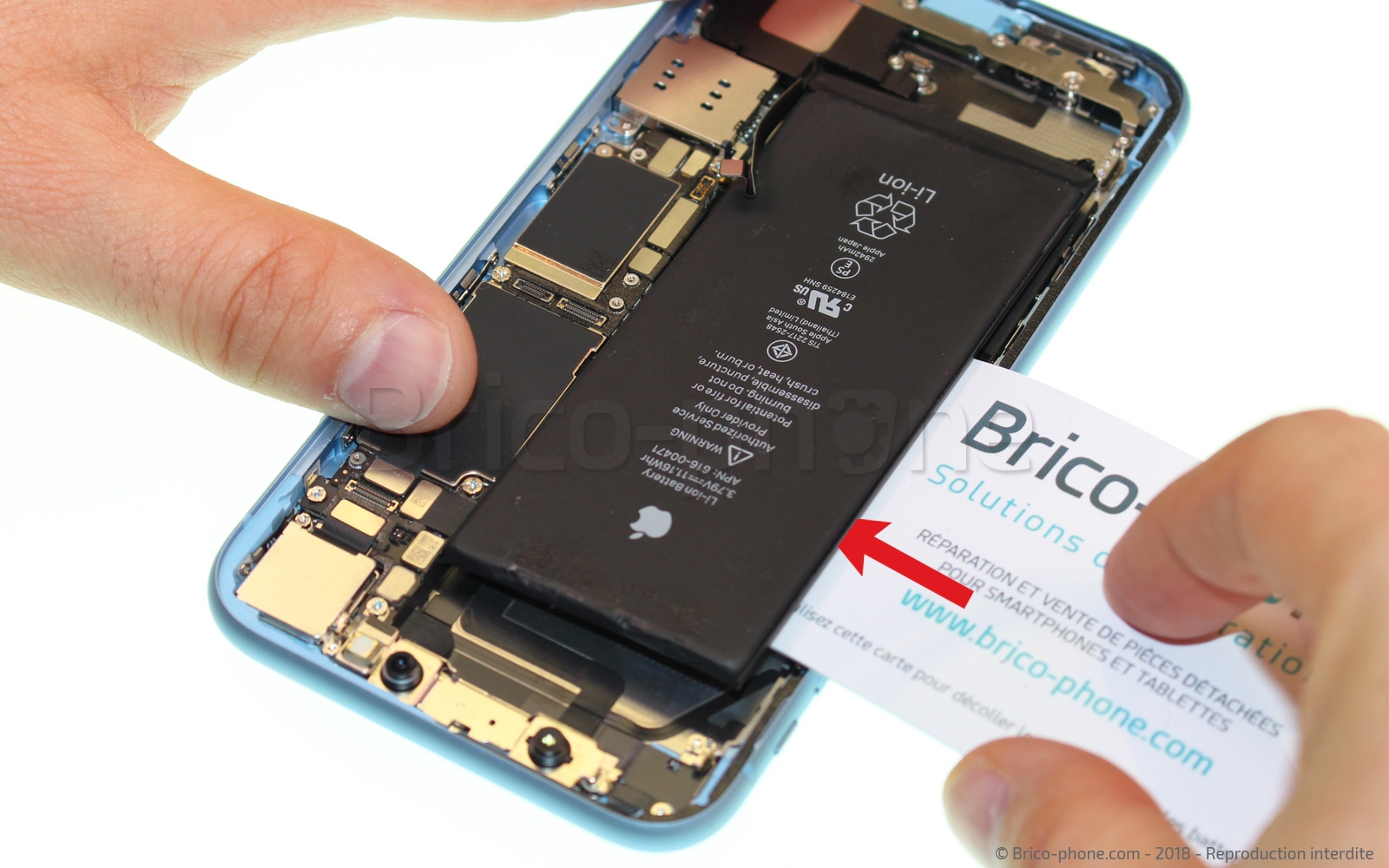

Maintenant que les adhésifs sont retirés, glissez la carte PVC sous la batterie pour faire levier et faciliter son retrait.
Faites attention car la nappe induction se trouve sous la batterie.
Outils du kit utilisés
Outils du kit utilisés

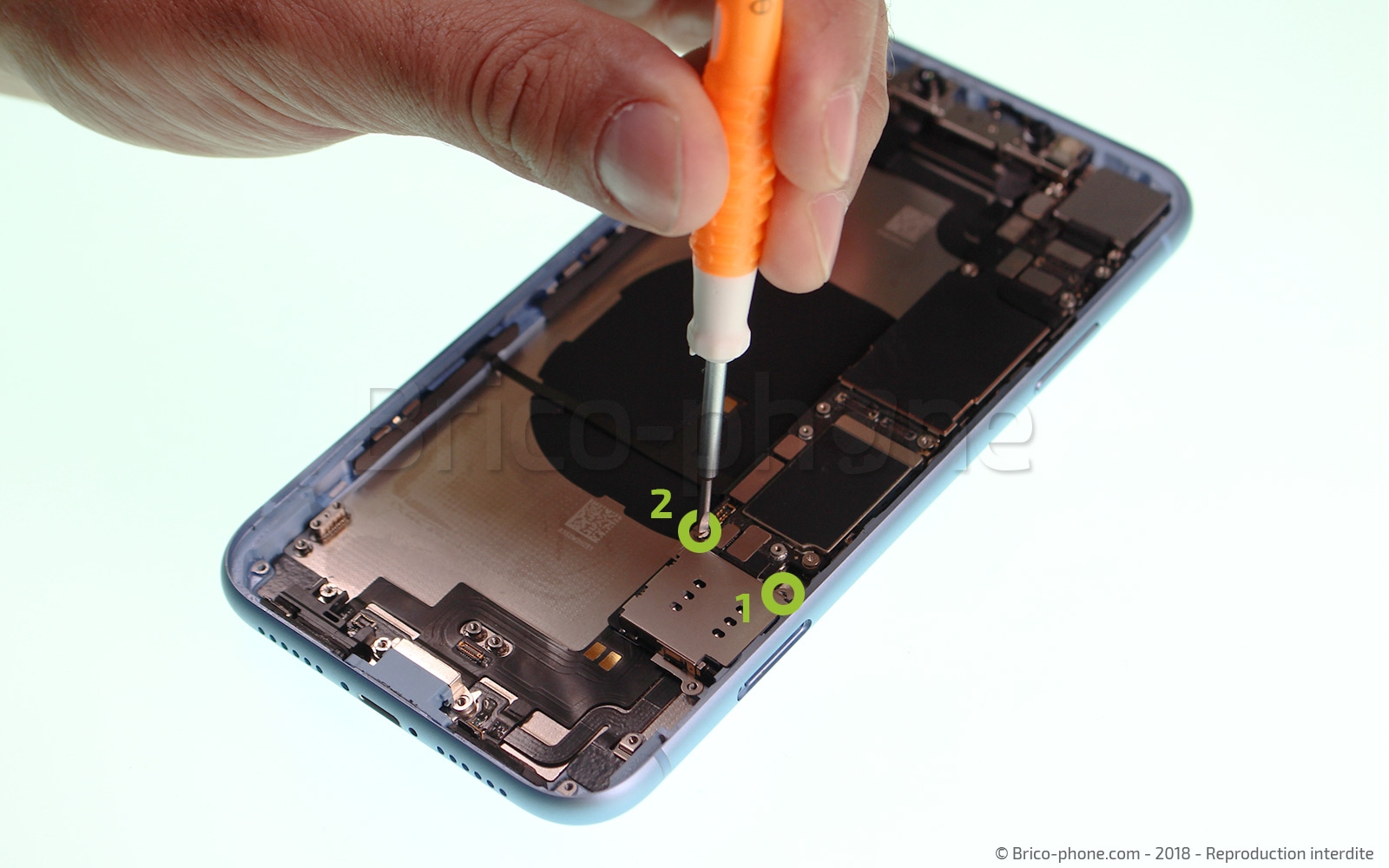

Etape 18 : Retirer le lecteur Sim

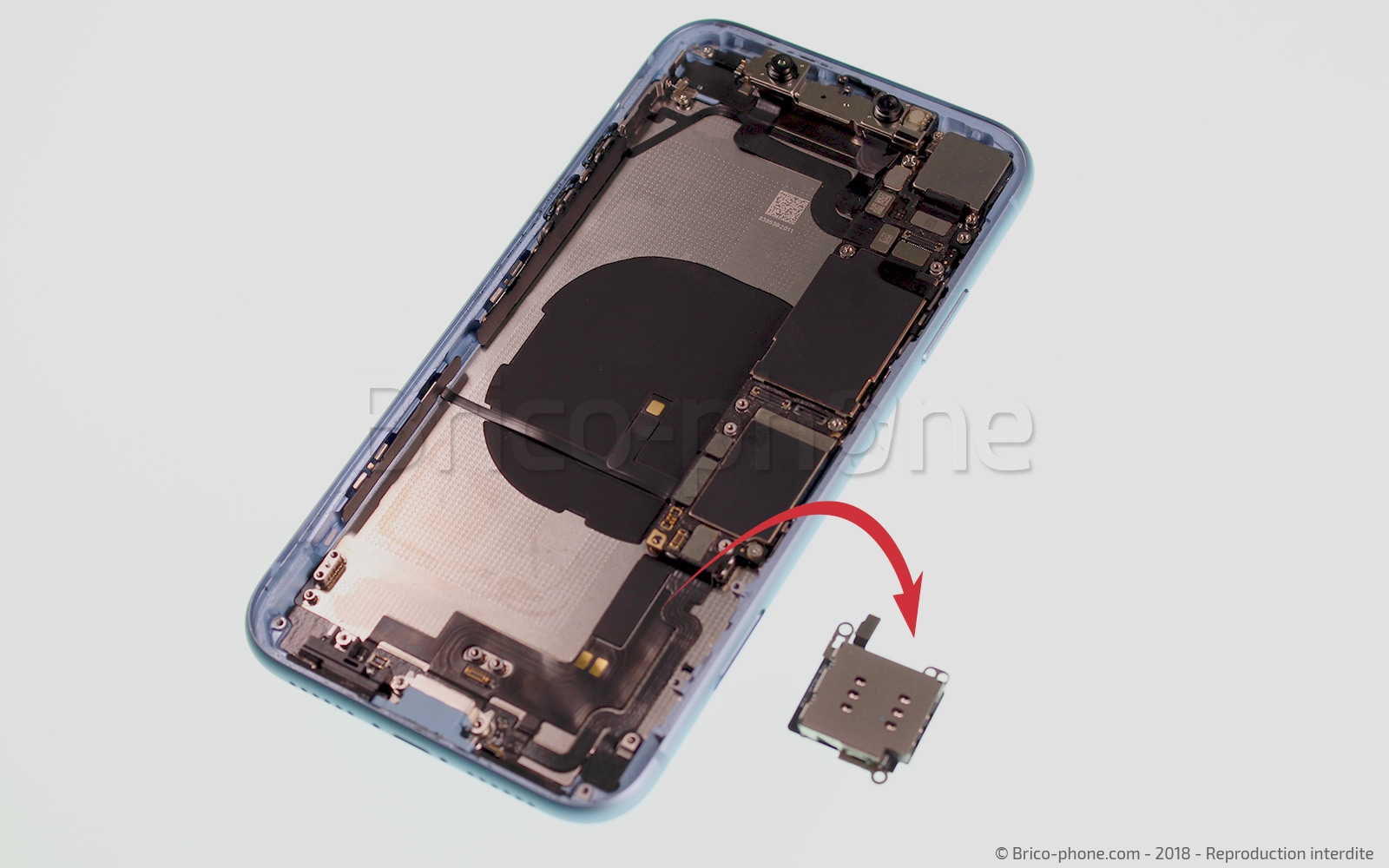

Désormais, retirez la vis i1 à l'aide du tournevis cruciforme et la vis i2 à l'aide du tournevis plat.

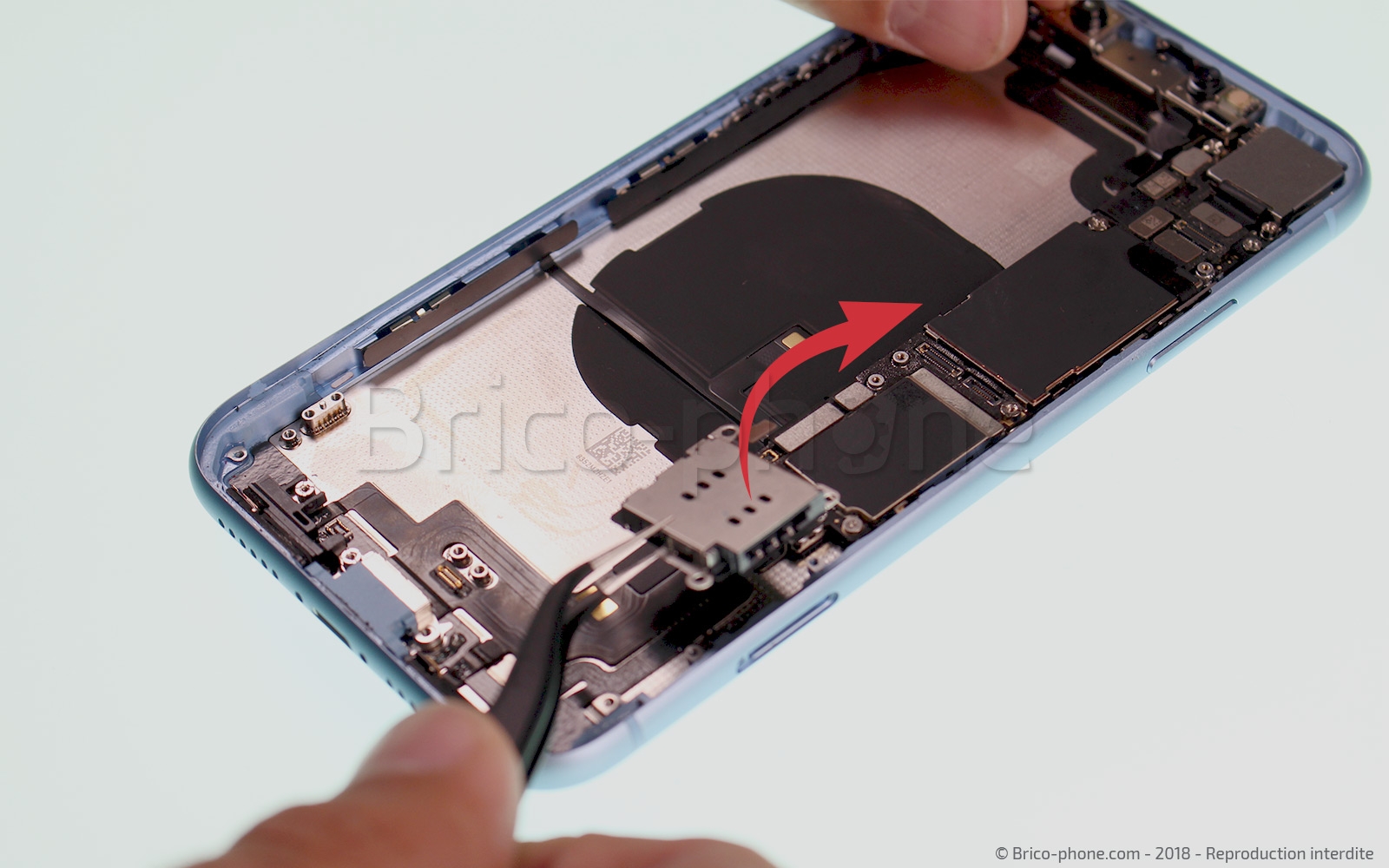

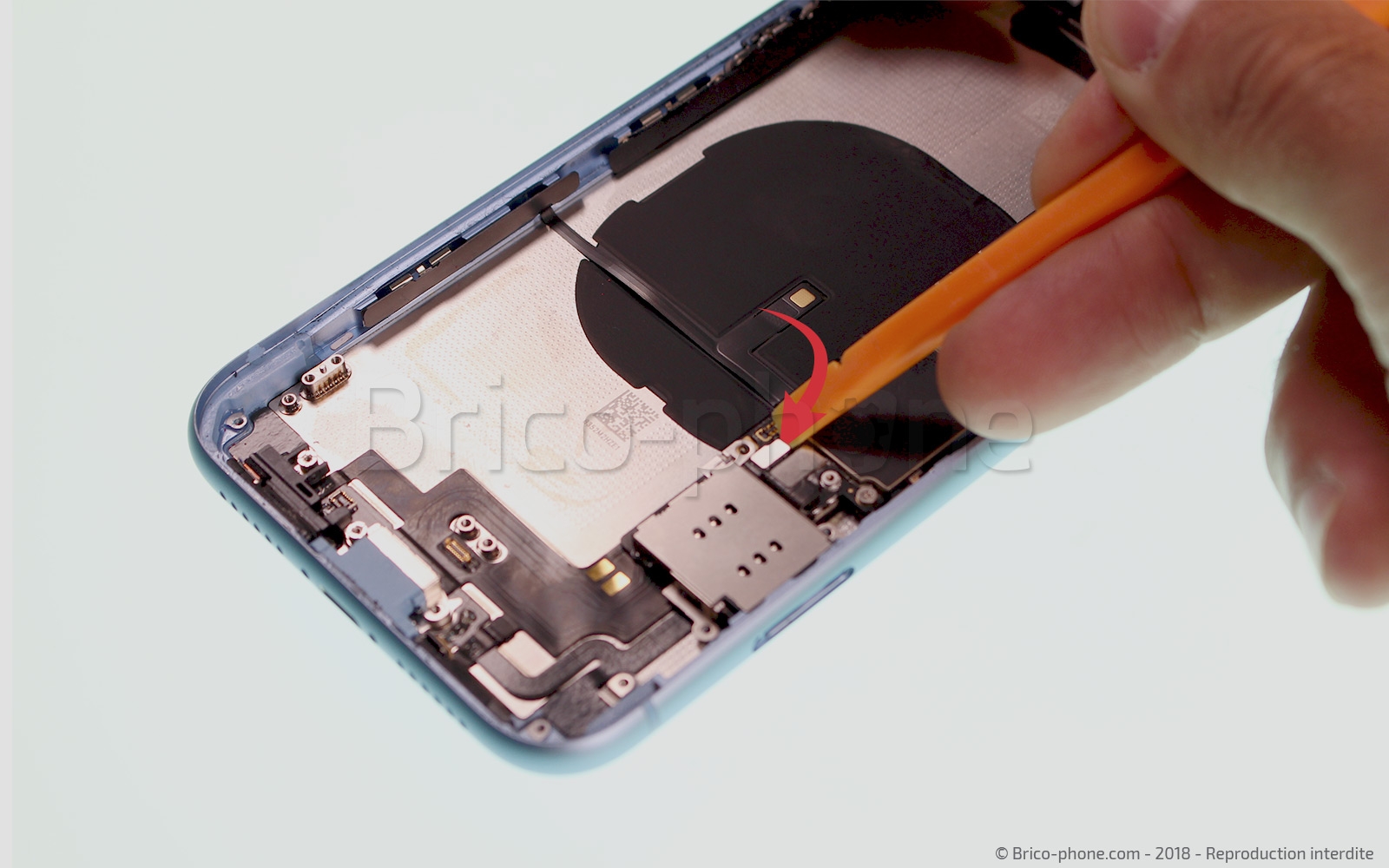

Déconnectez la nappe du lecteur Sim à l'aide du levier nylon puis sortez celui-ci de son emplacement à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés




Etape 19 : Dévisser la carte-mère

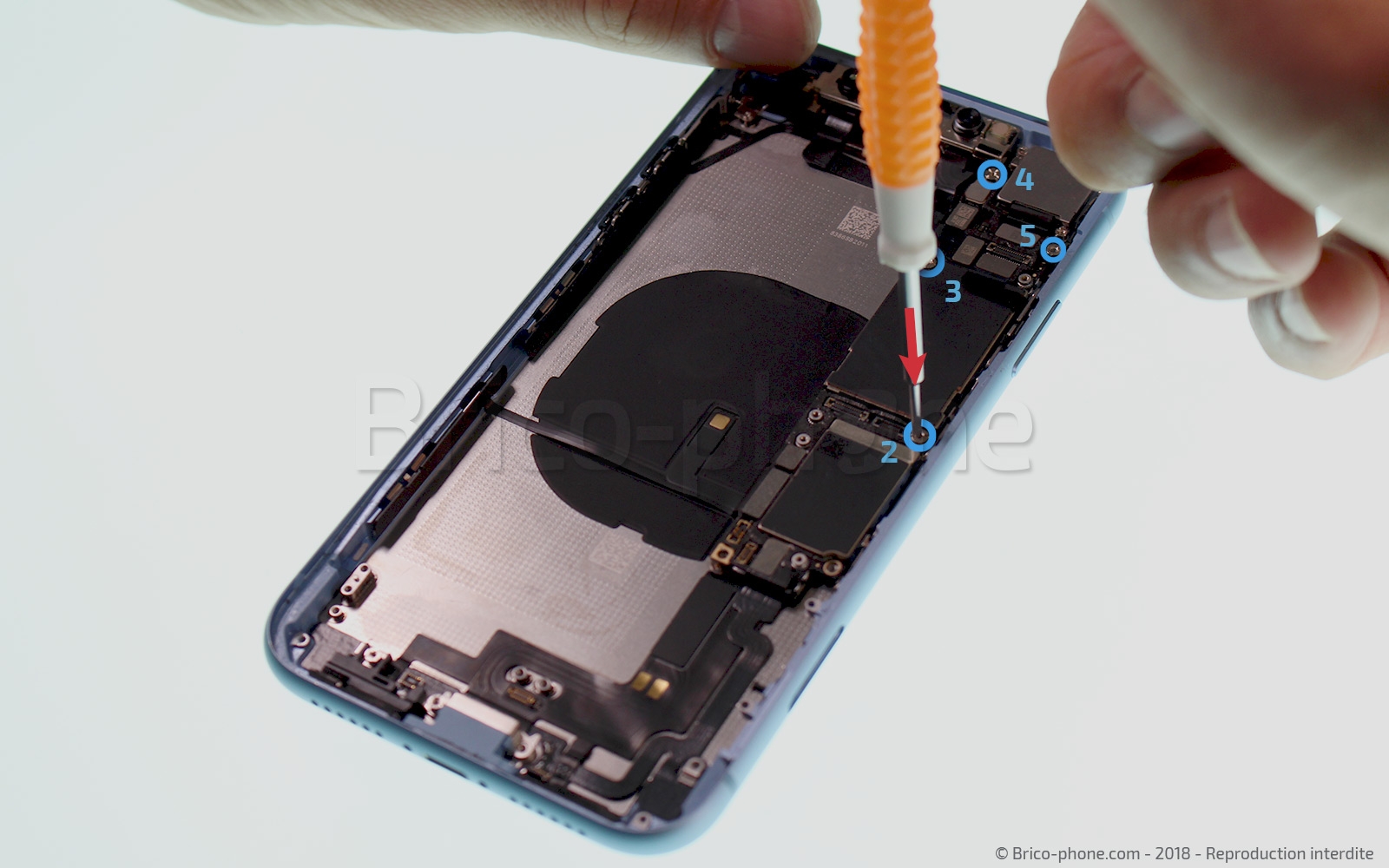

Nous allons maintenant nous concentrer sur la carte-mère. Retirez la vis J1 à l'aide du cruciforme puis retirez les vis J2 à J5 avec le tournevis plat.
Outils du kit utilisés
Outils du kit utilisés

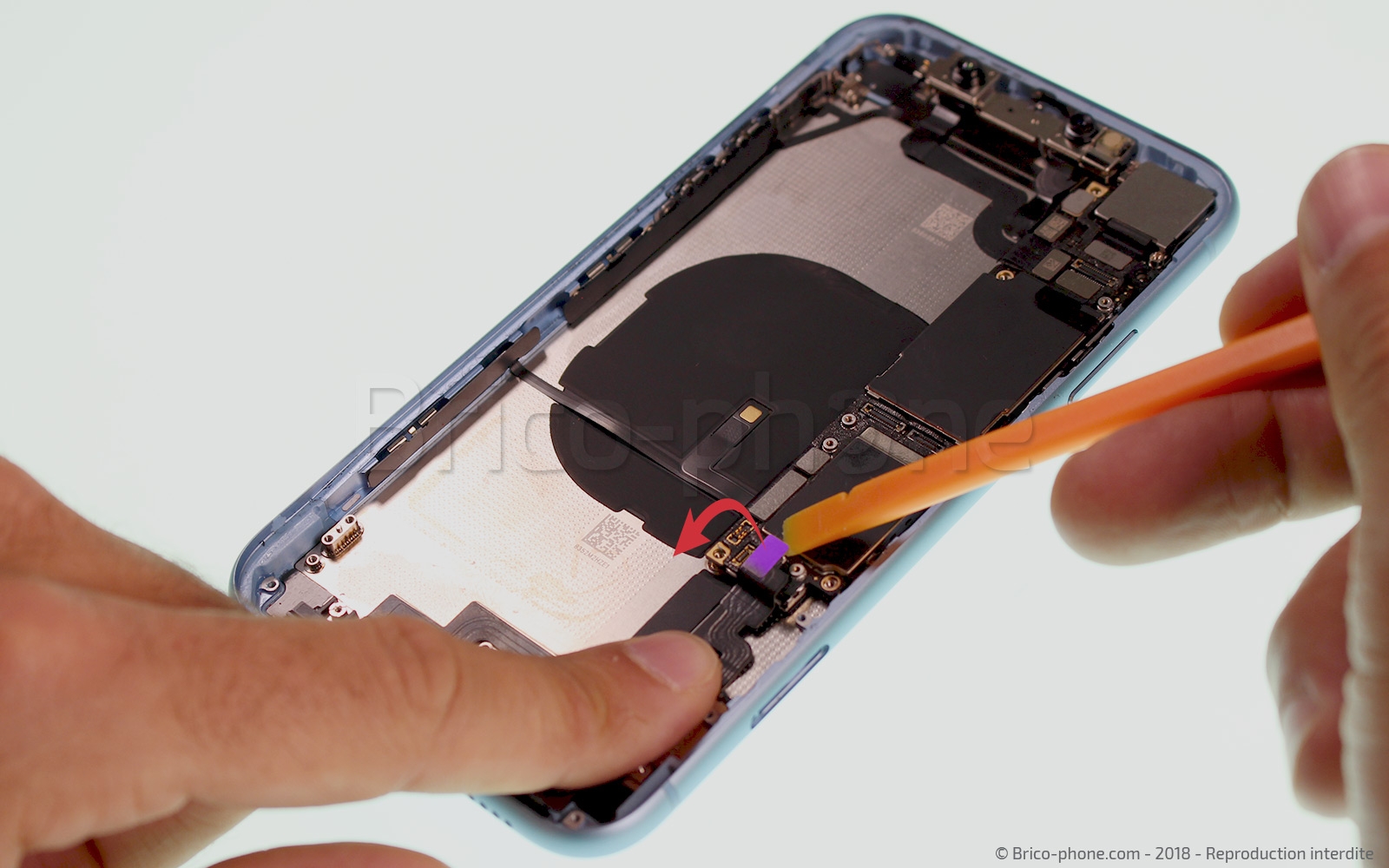

Etape 20 : Déconnecter les nappes de la carte mère

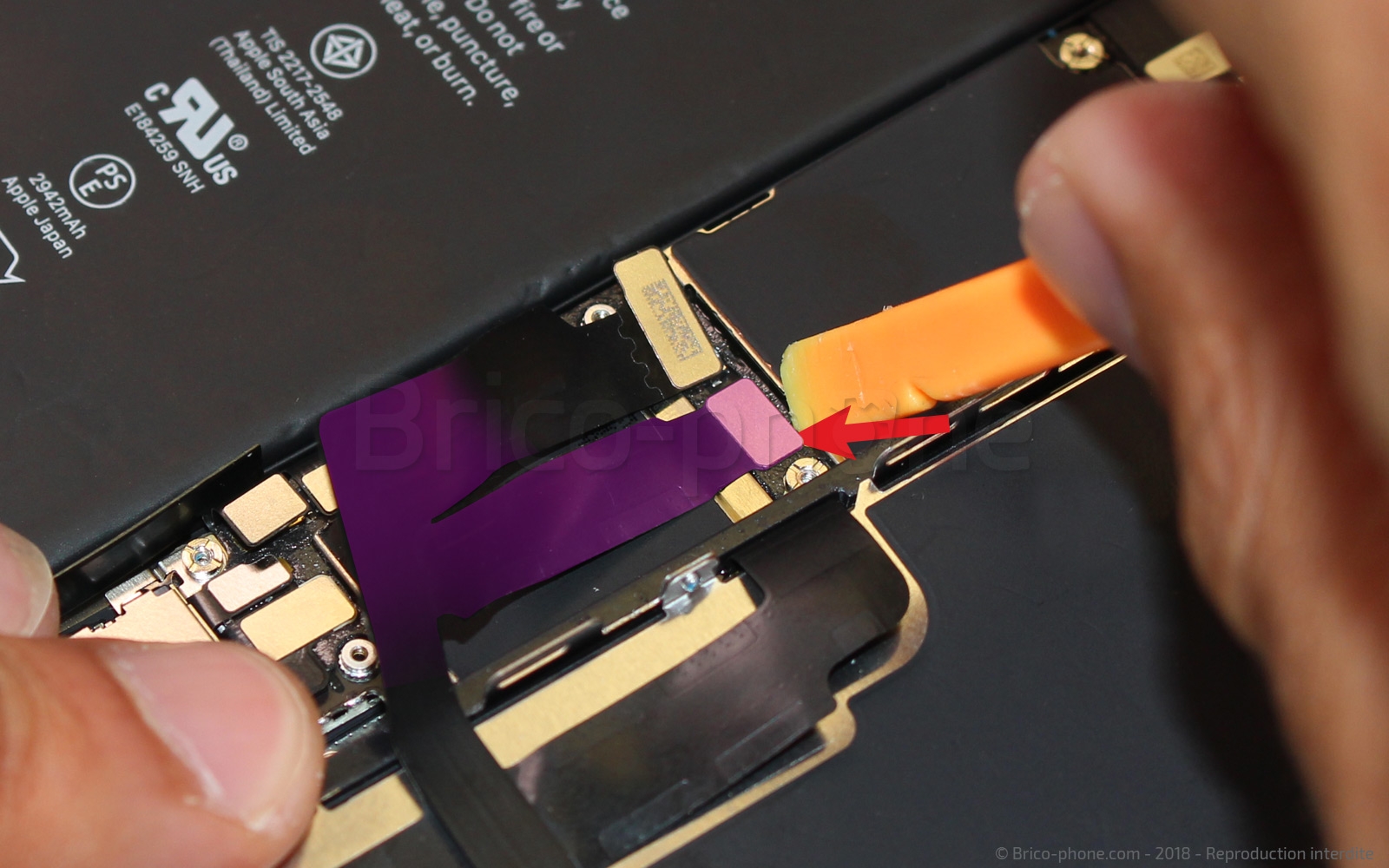

Avant de passer au retrait de la carte-mère, il ne vous reste plus qu'à déconnecter toutes les nappes présentes sur cette dernière.
Nous allons commencer par les nappes du bas en débranchant la nappe de l'antenne, celle du dock puis la nappe volume NFC.
Ensuite, nous allons remonter sur le haut de la carte afin de débrancher le module caméra avant, la nappe power puis la caméra arrière.
Outils du kit utilisés
Outils du kit utilisés

Etape 21: Sortir la carte mère

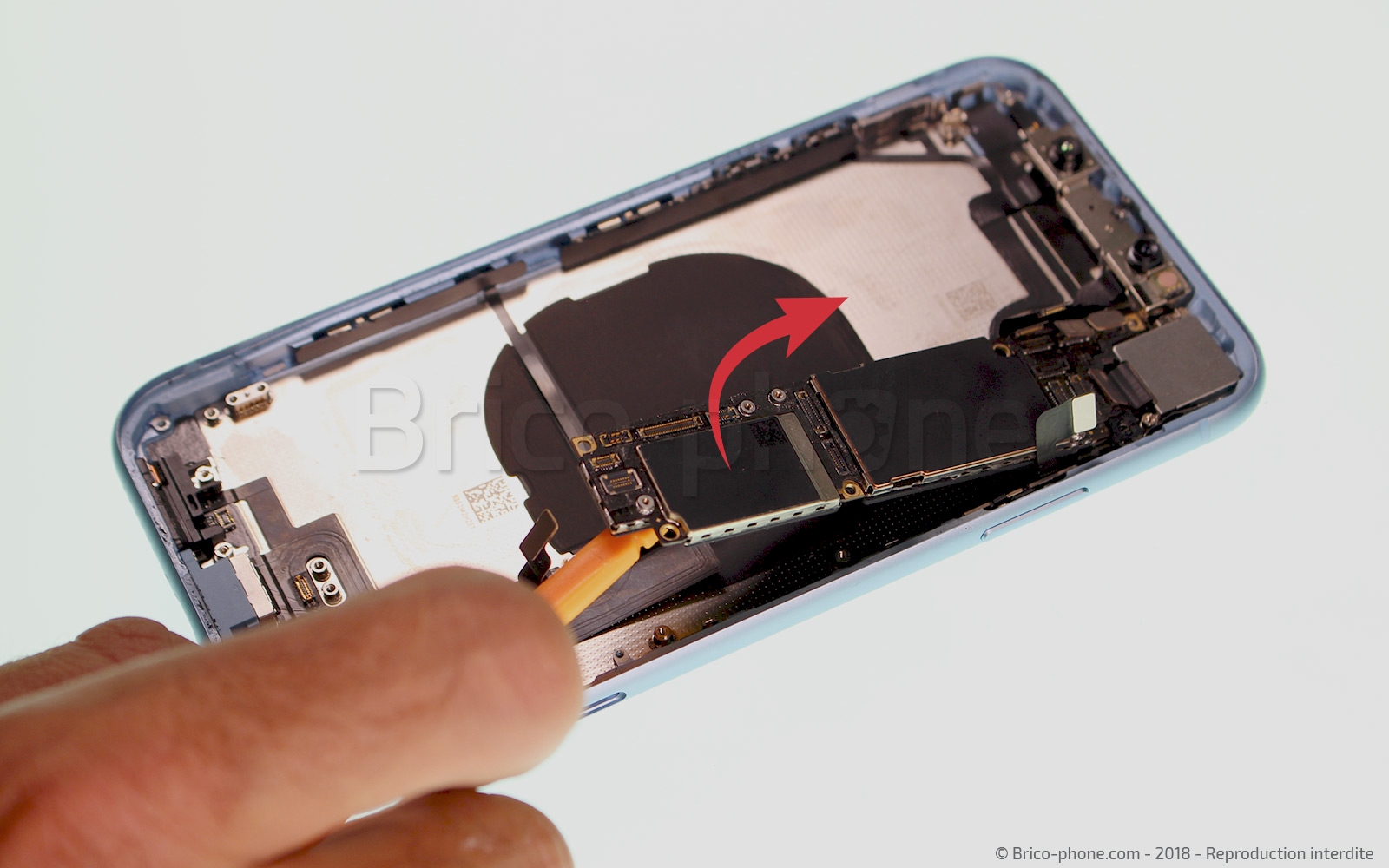

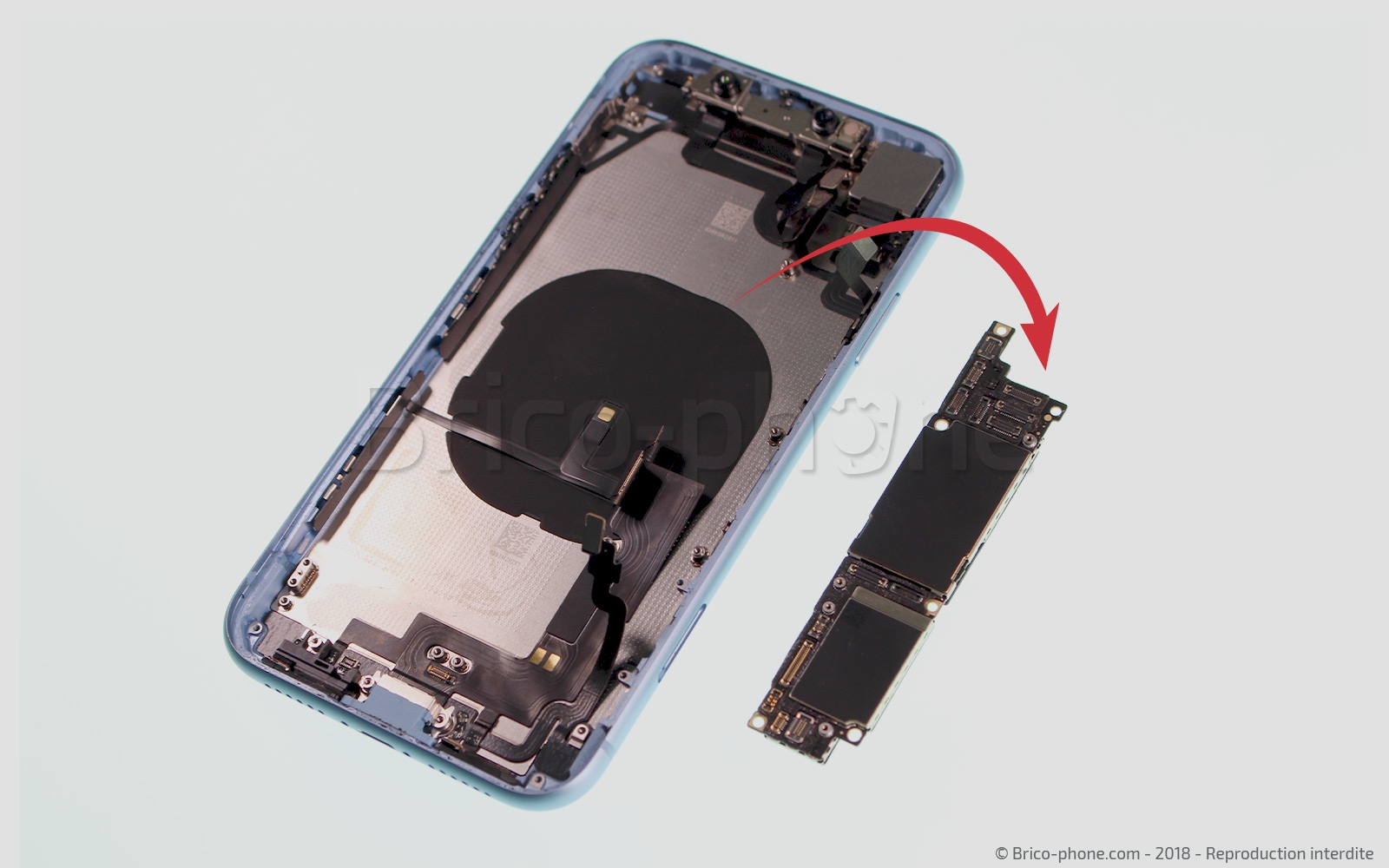

La carte-mère étant complètement libre, il ne vous reste plus qu'à la sortir du châssis de votre iPhone XR. Pour cela, munissez-vous du spudger, puis faites levier sur le bas de la carte afin de la déloger du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 22 : Retirer le cache micro
Repassons sur la partie basse du téléphone !

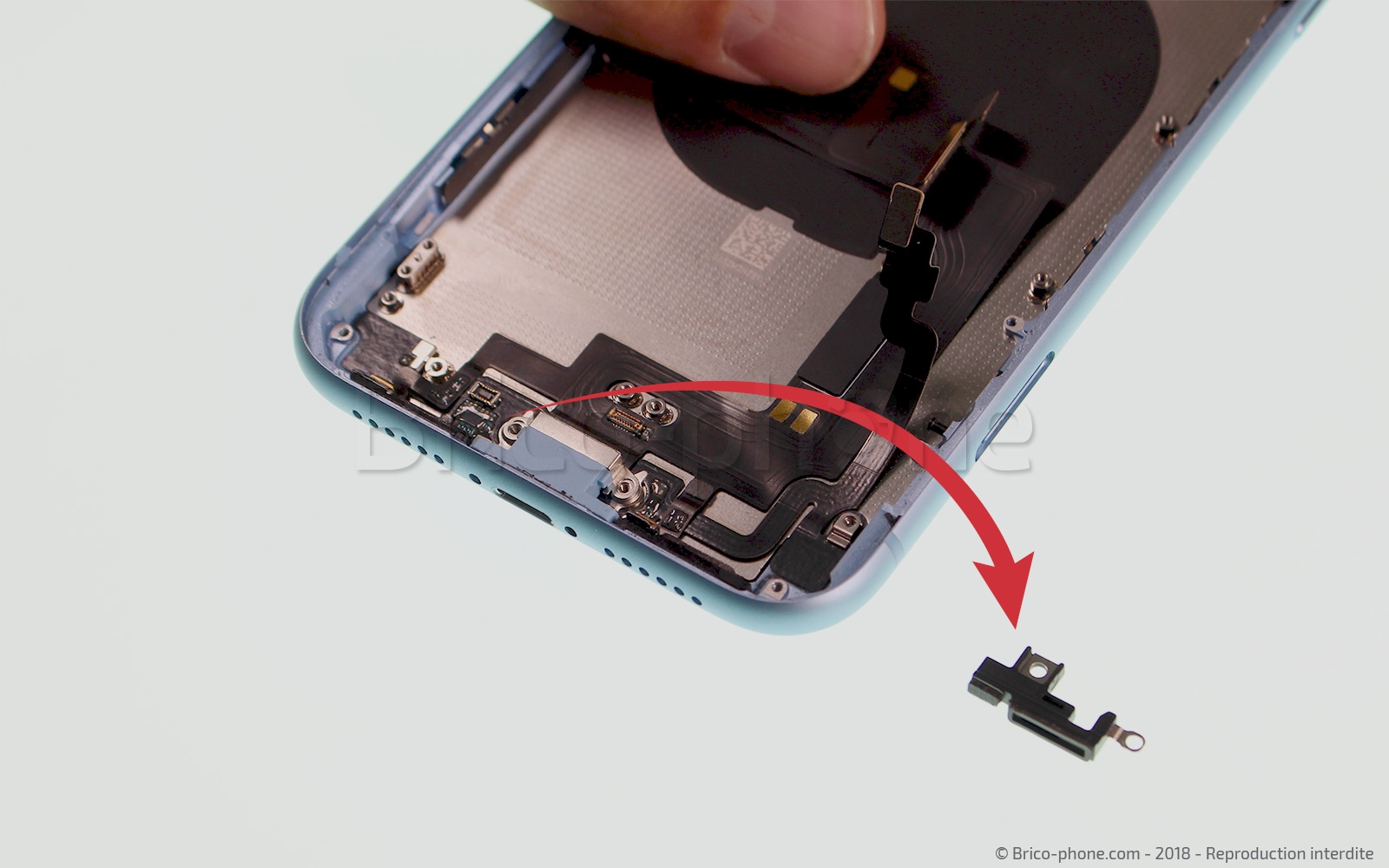

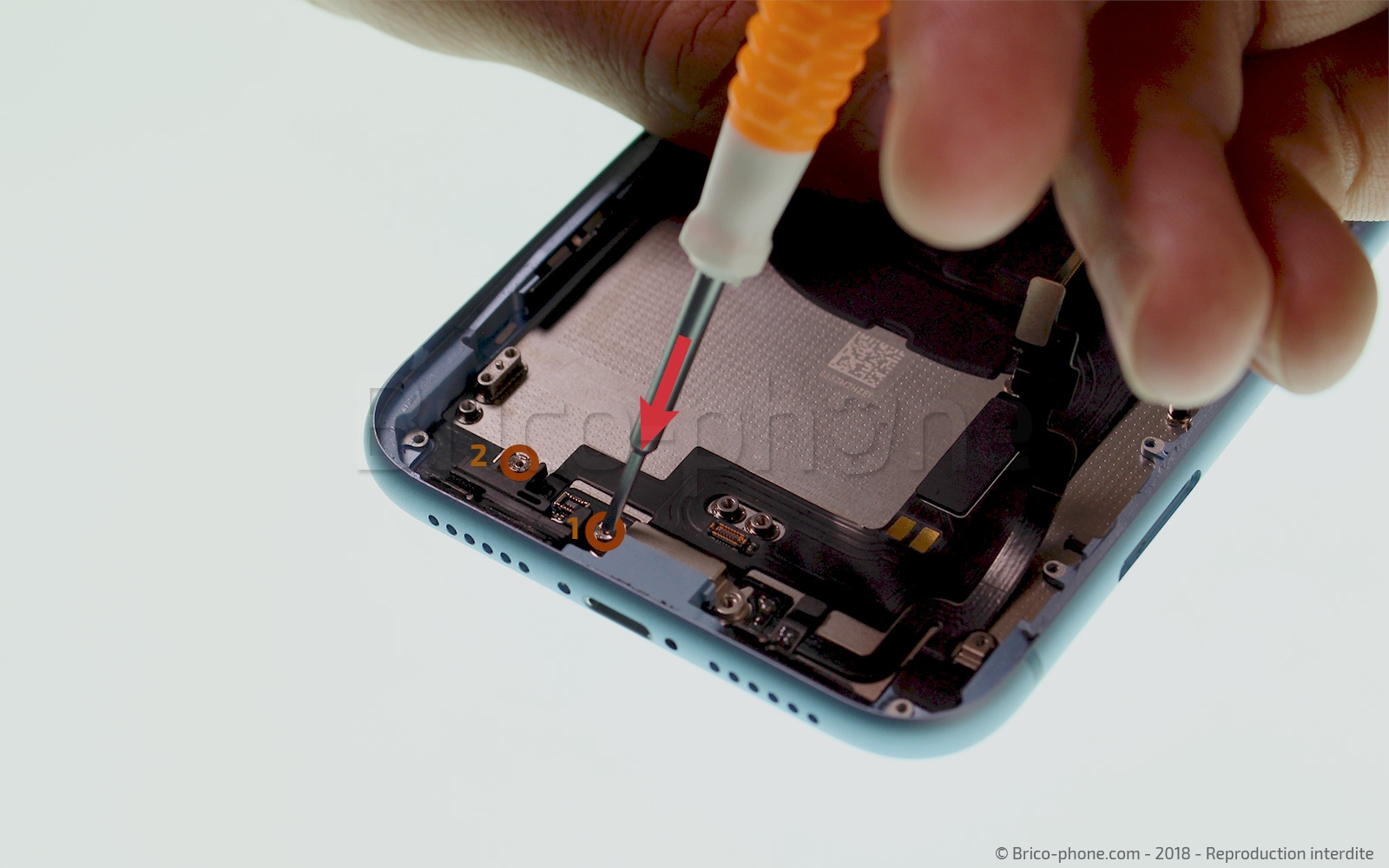

Munissez-vous du tournevis plat afin de retirer les 2 vis K1 et K2. Puis à l'aide de la pince brucelles, retirez le cache micro.
Etape 23 : Retirer les 2 vis de fixation du dock

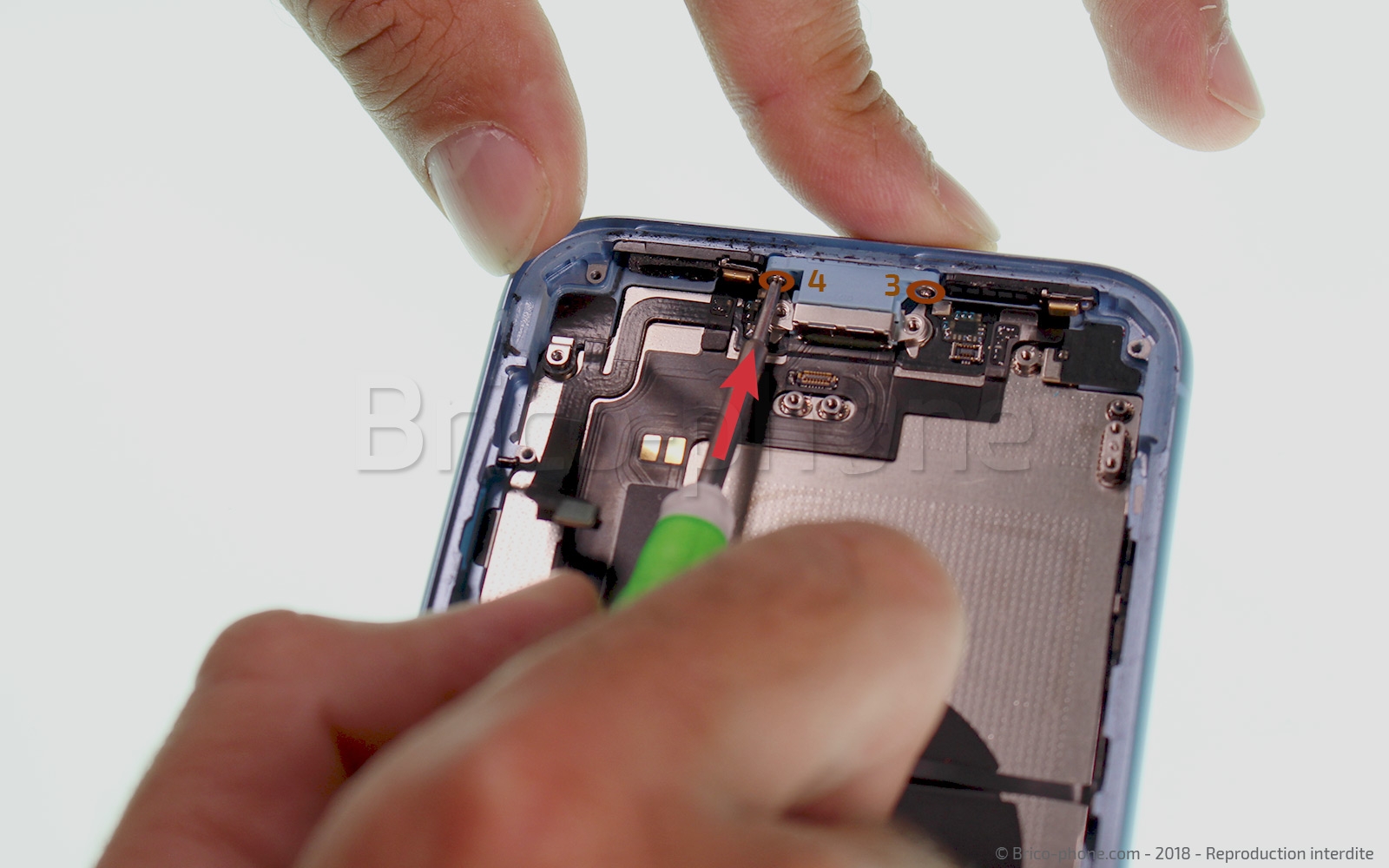

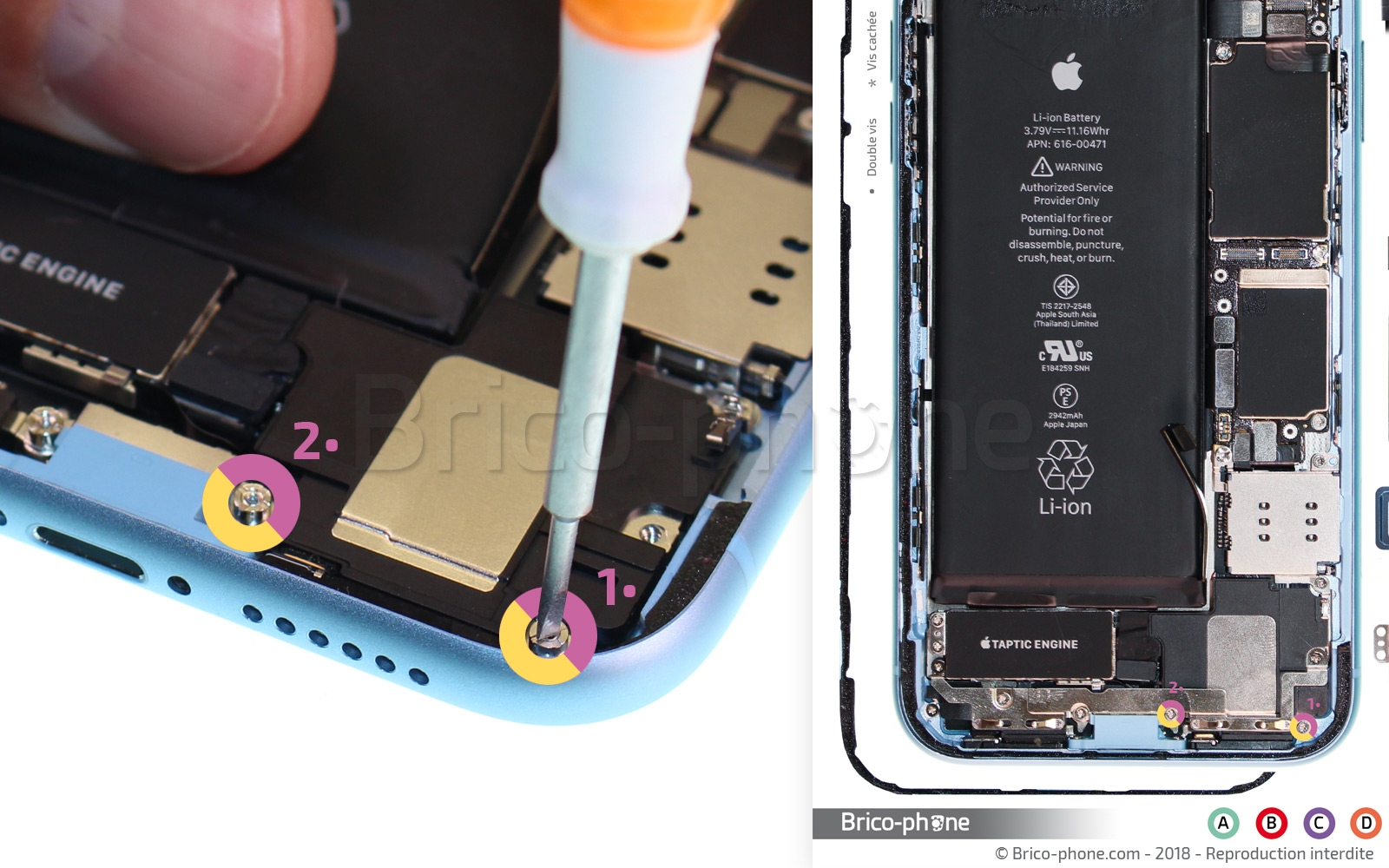

Prenez de nouveau le tournevis cruciforme. Retirez les 2 vis K3 et K4 situées de chaque côté du connecteur lightning.
Outils du kit utilisés
Outils du kit utilisés

Etape 24 : Décoller les micros

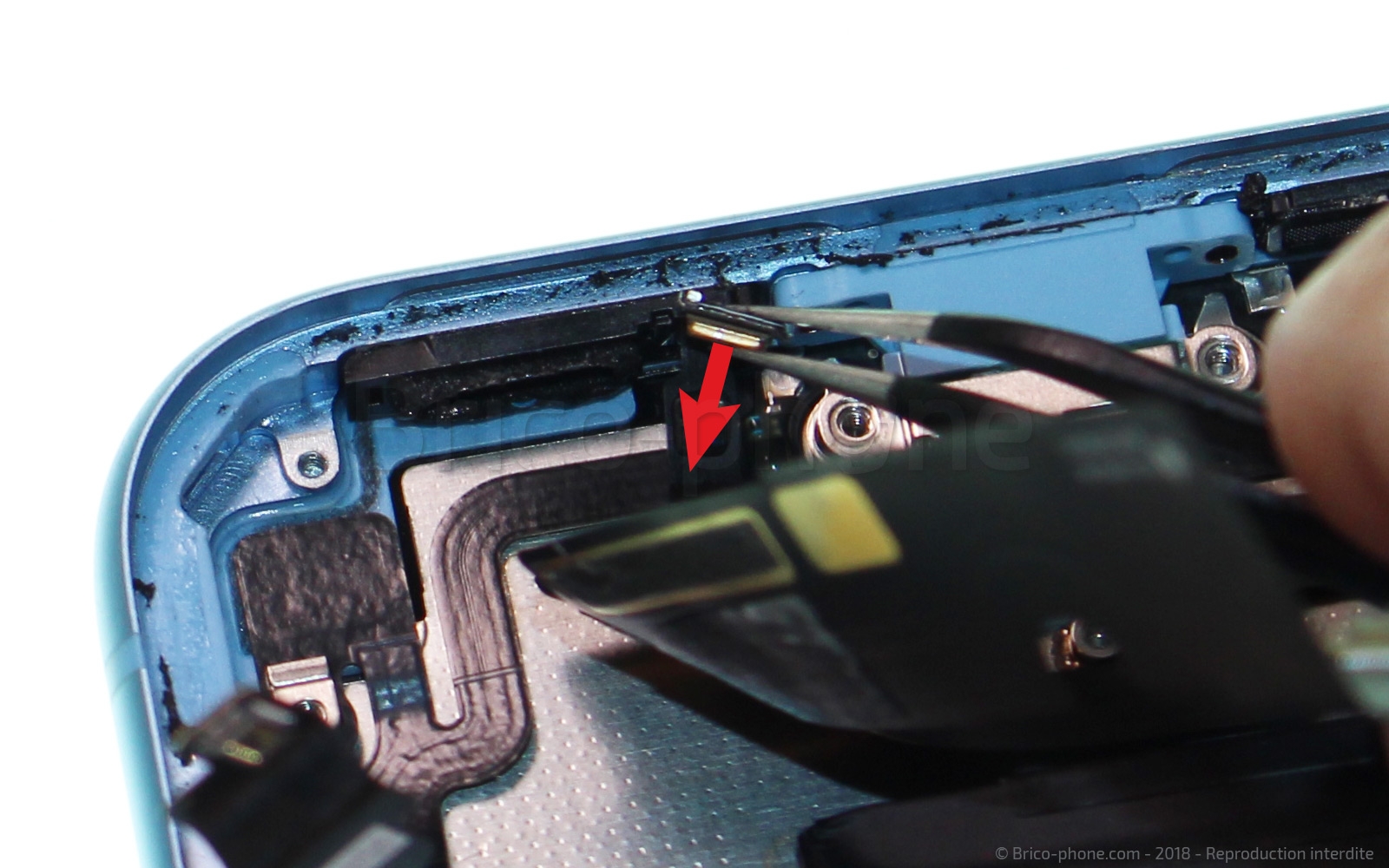

Aidez-vous de la pincette pour décoller les deux micros qui sont collés sur le châssis.

Outils du kit utilisés
Outils du kit utilisés

Etape 25 : Retirer le connecteur dock

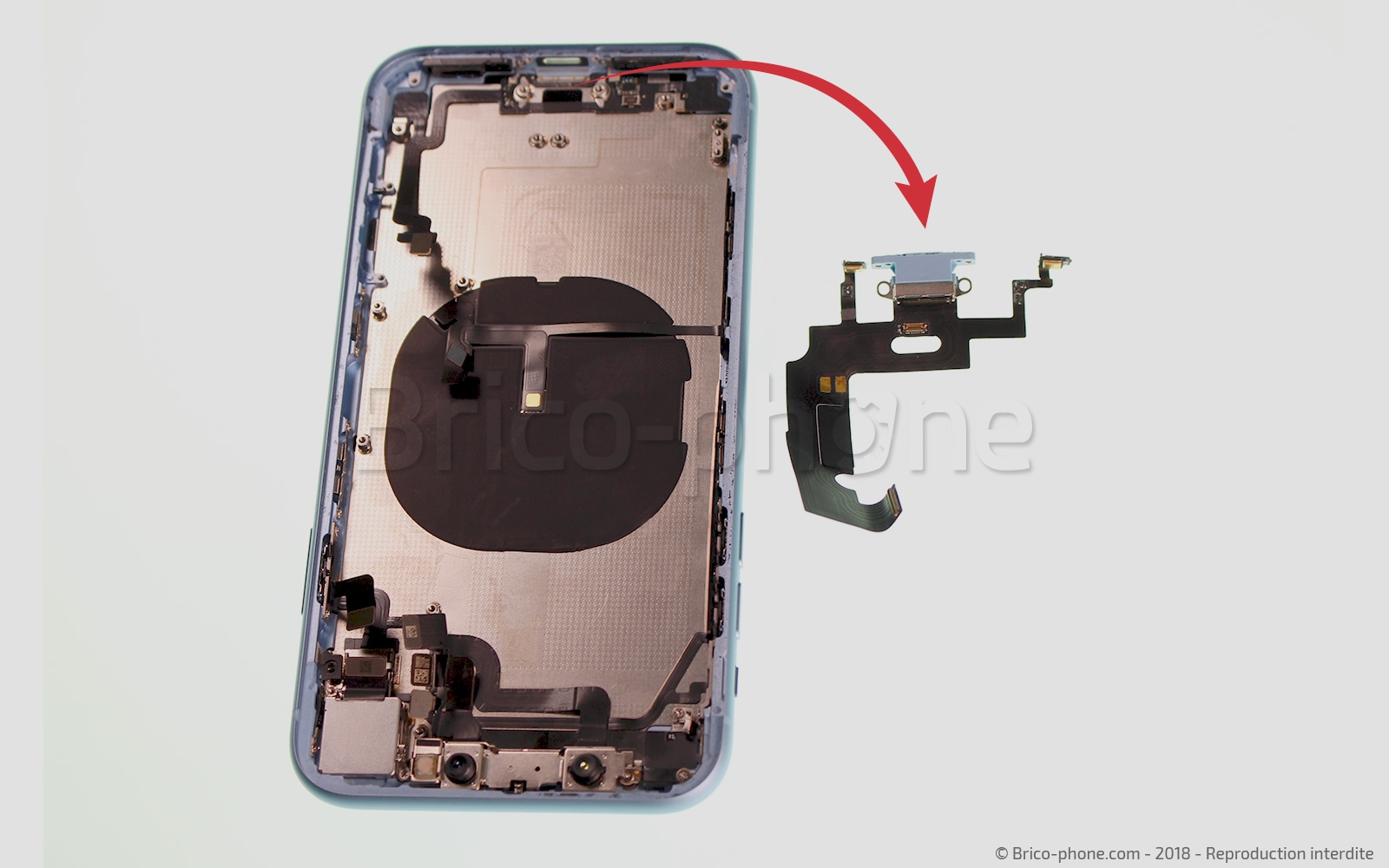

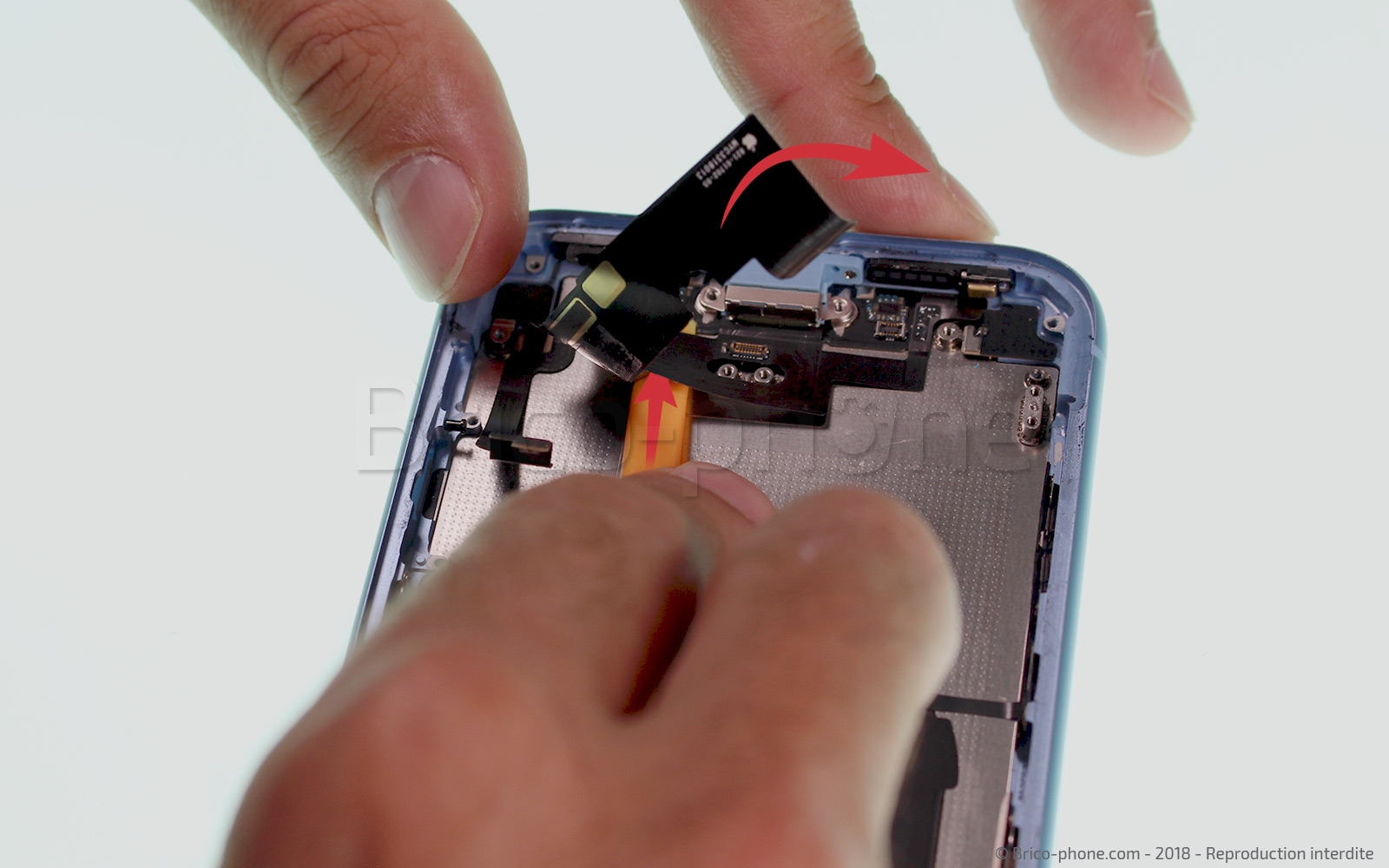

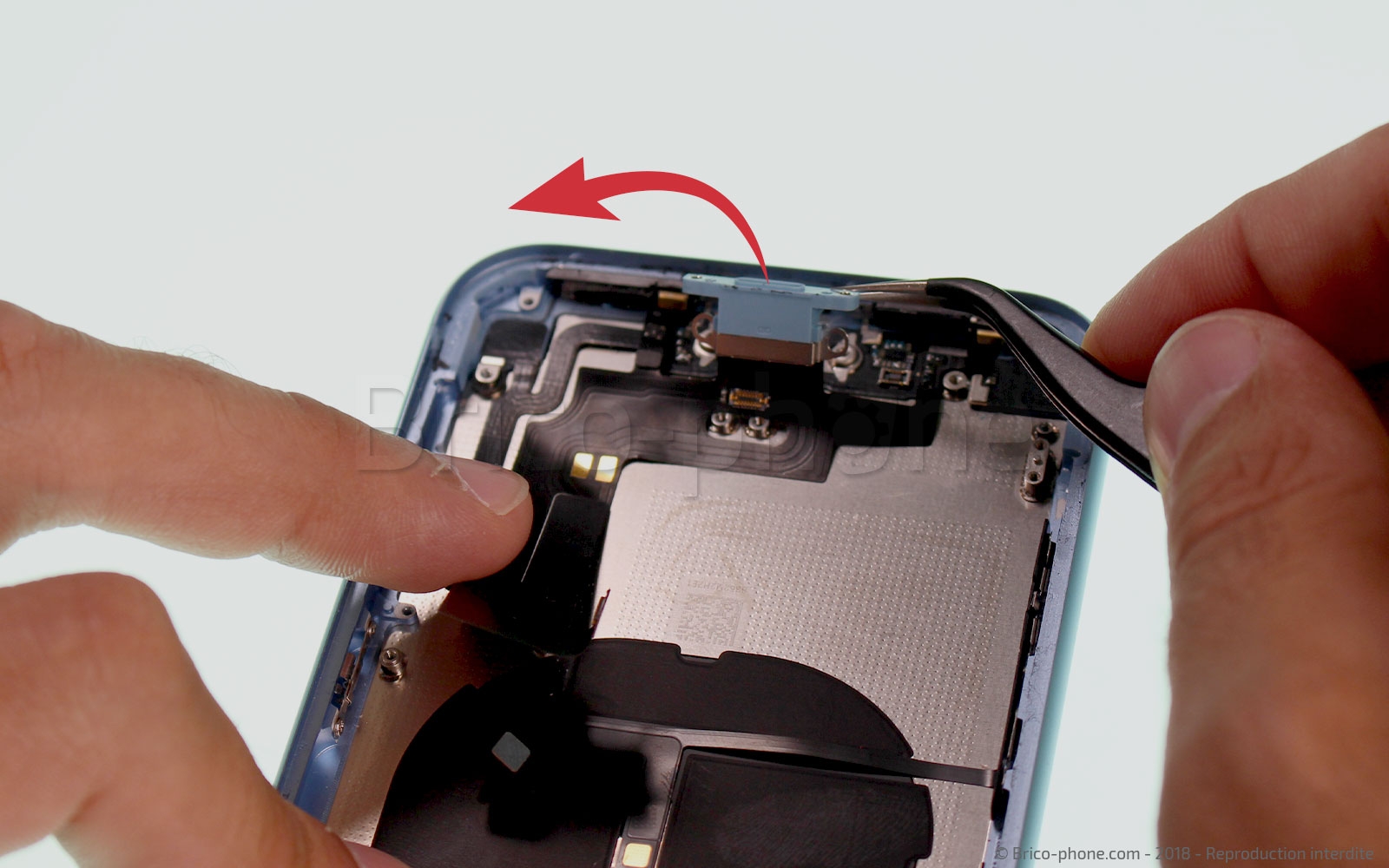

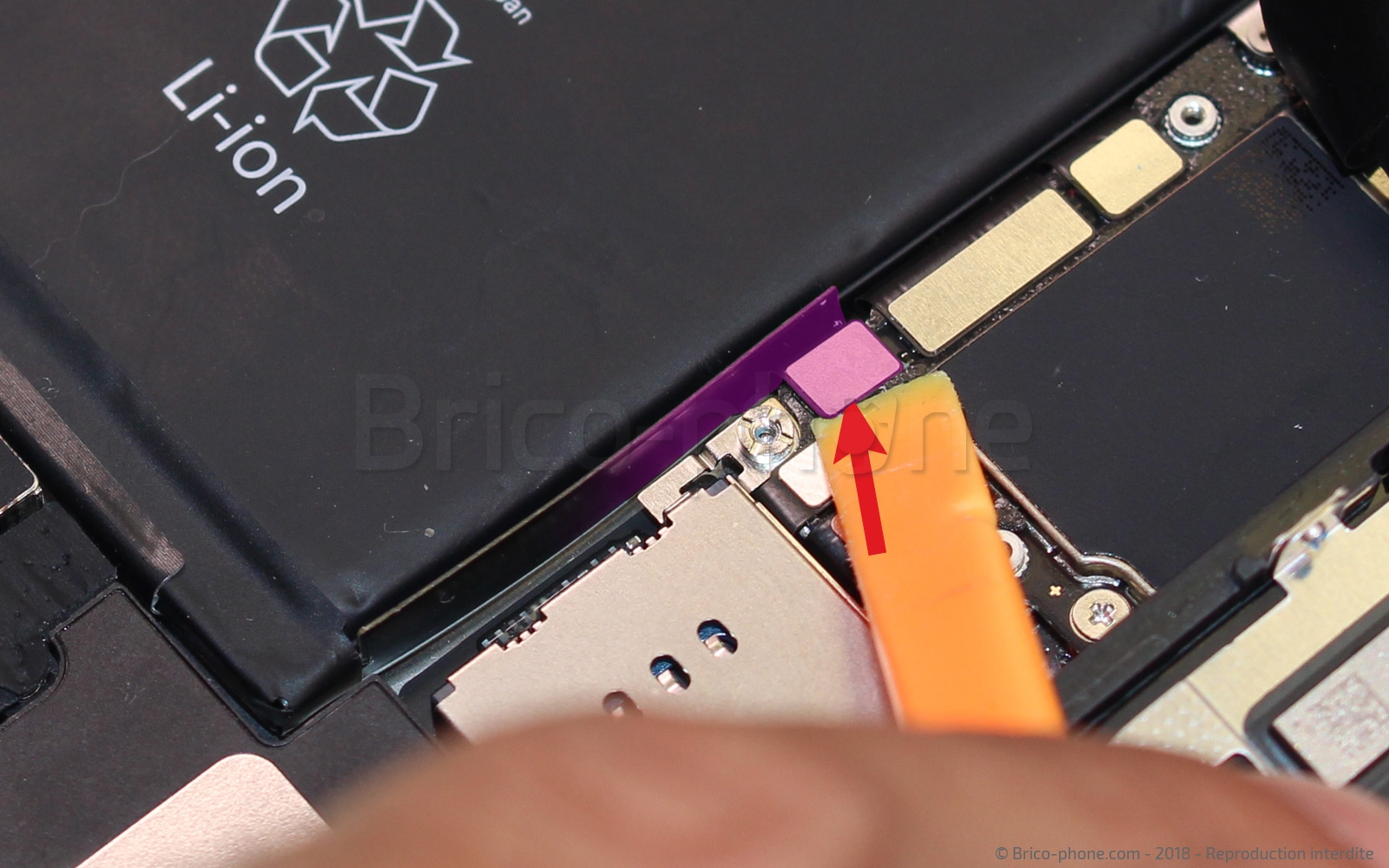

Décollez délicatement la nappe du connecteur de charge à l'aide du spudger, puis décollez ensuite la prise du châssis à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

Etape 26 : Sortir la nappe antenne

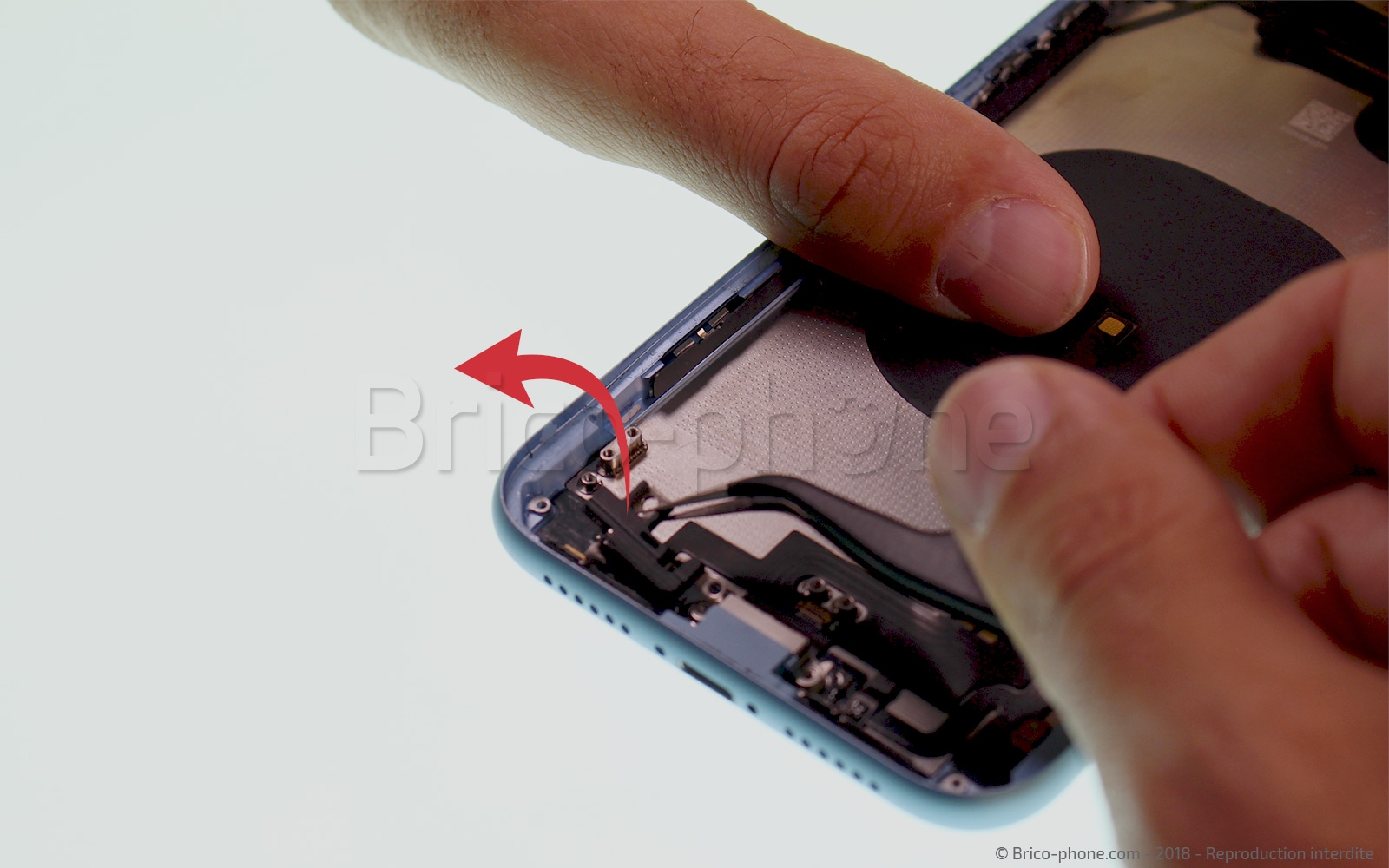

Décollez la nappe antenne à l'aide du spudger puis sortez-là du châssis.
Outils du kit utilisés
Outils du kit utilisés

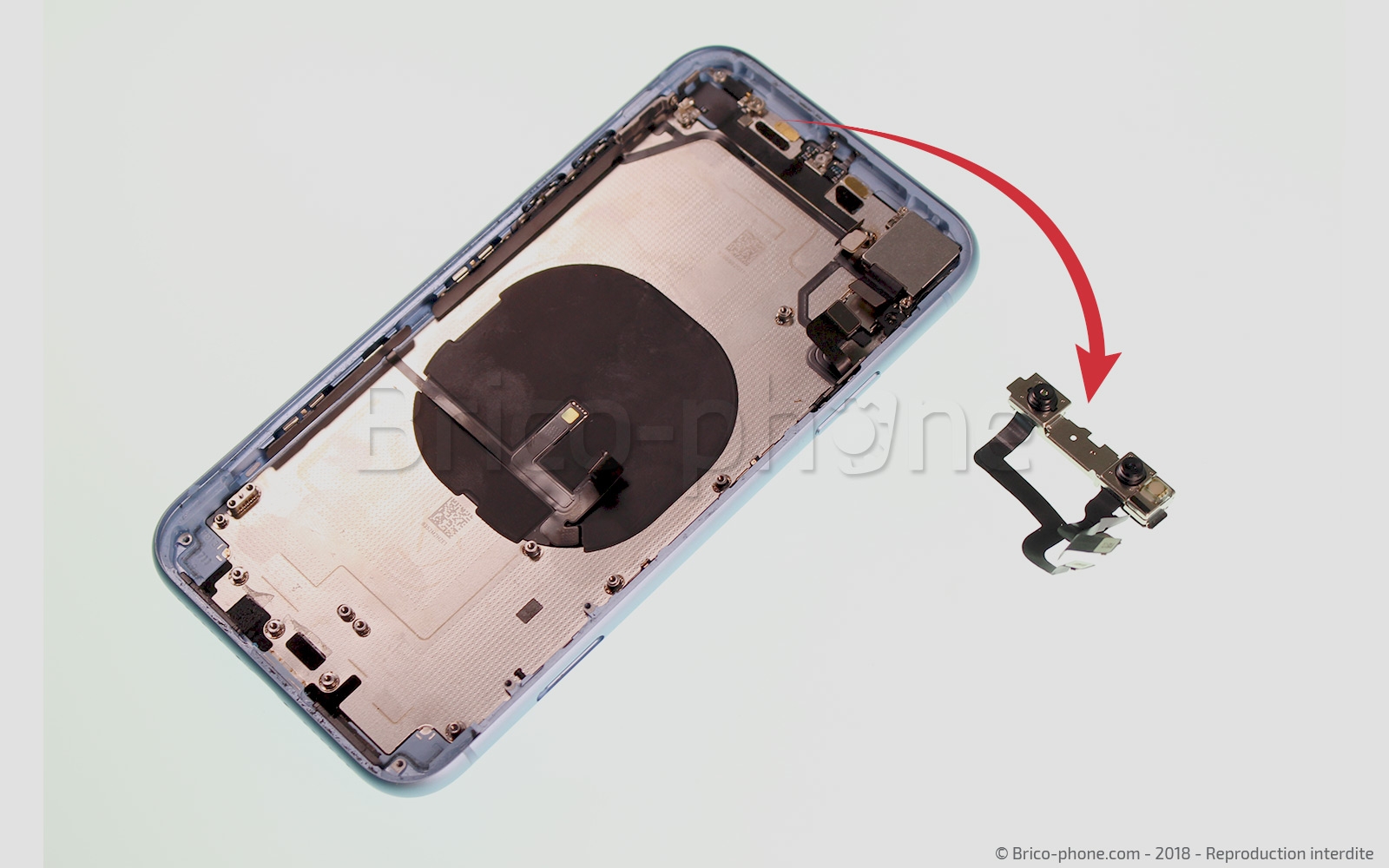

Etape 27 : Retirer le bloc Face ID
Le processus de retrait de cet élément est identique à celui utilisé pour l'iPhone X et XS.

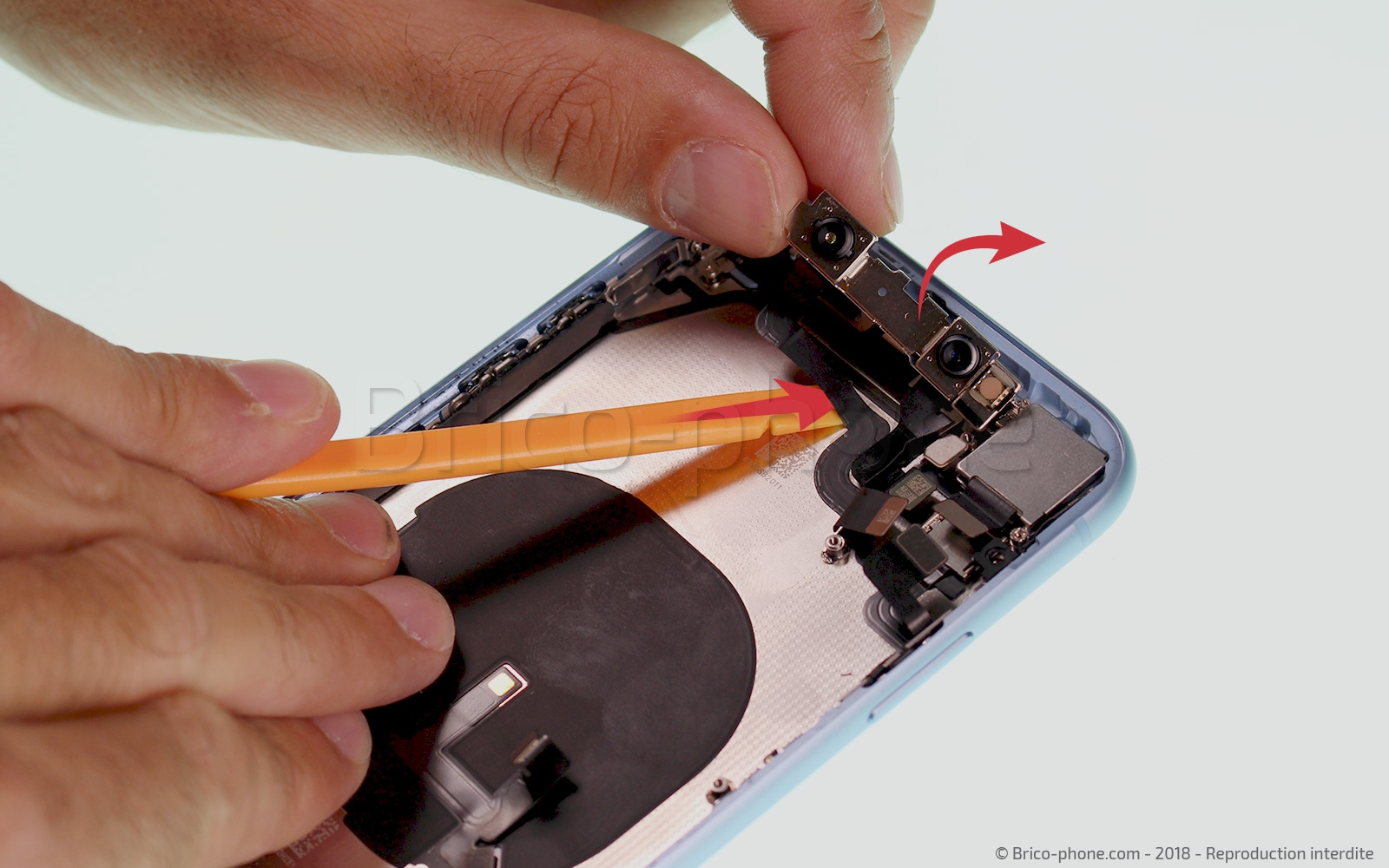

Munissez-vous du levier en nylon afin de déclipser le module du châssis puis décollez les nappes.


Outils du kit utilisés
Outils du kit utilisés

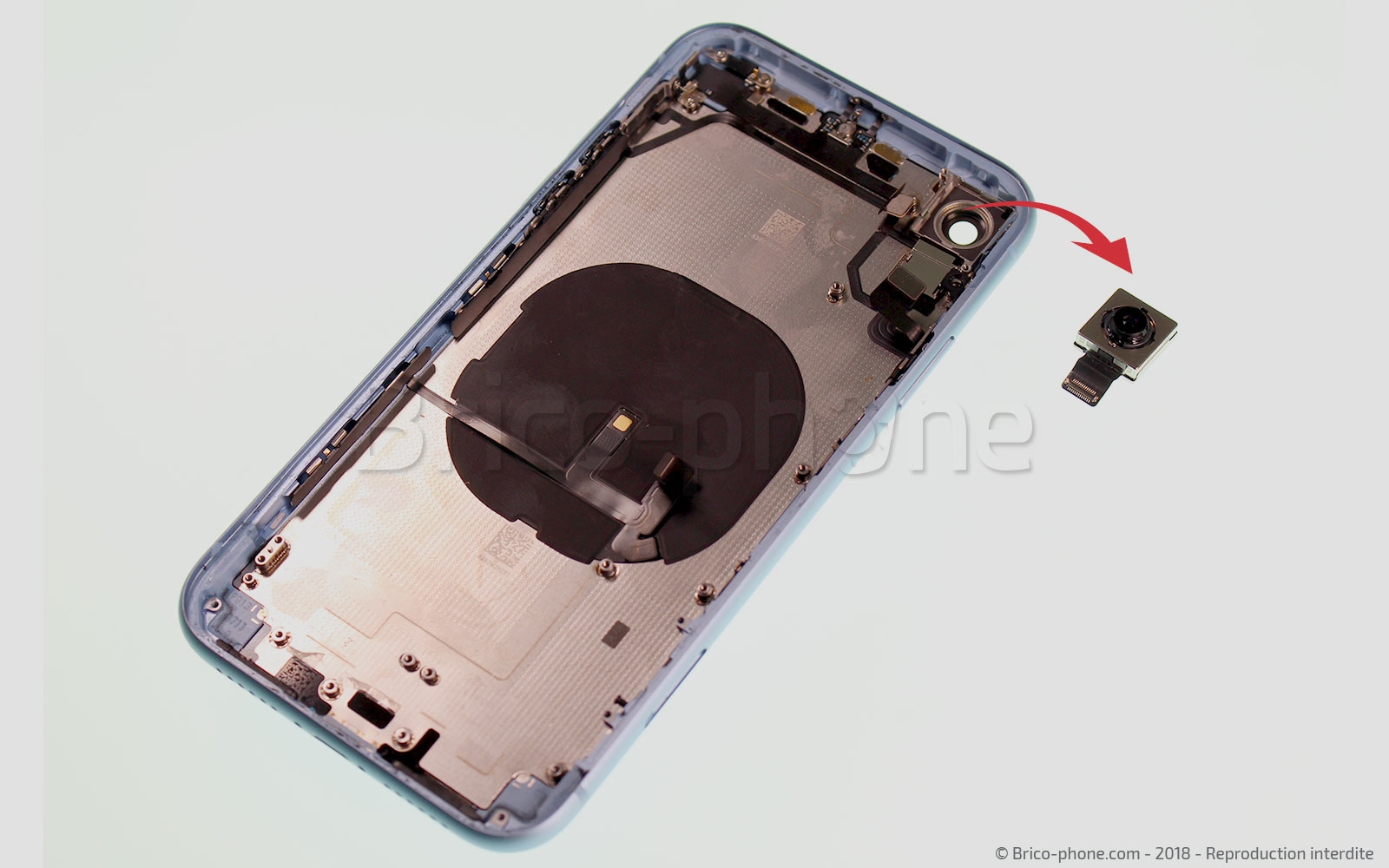

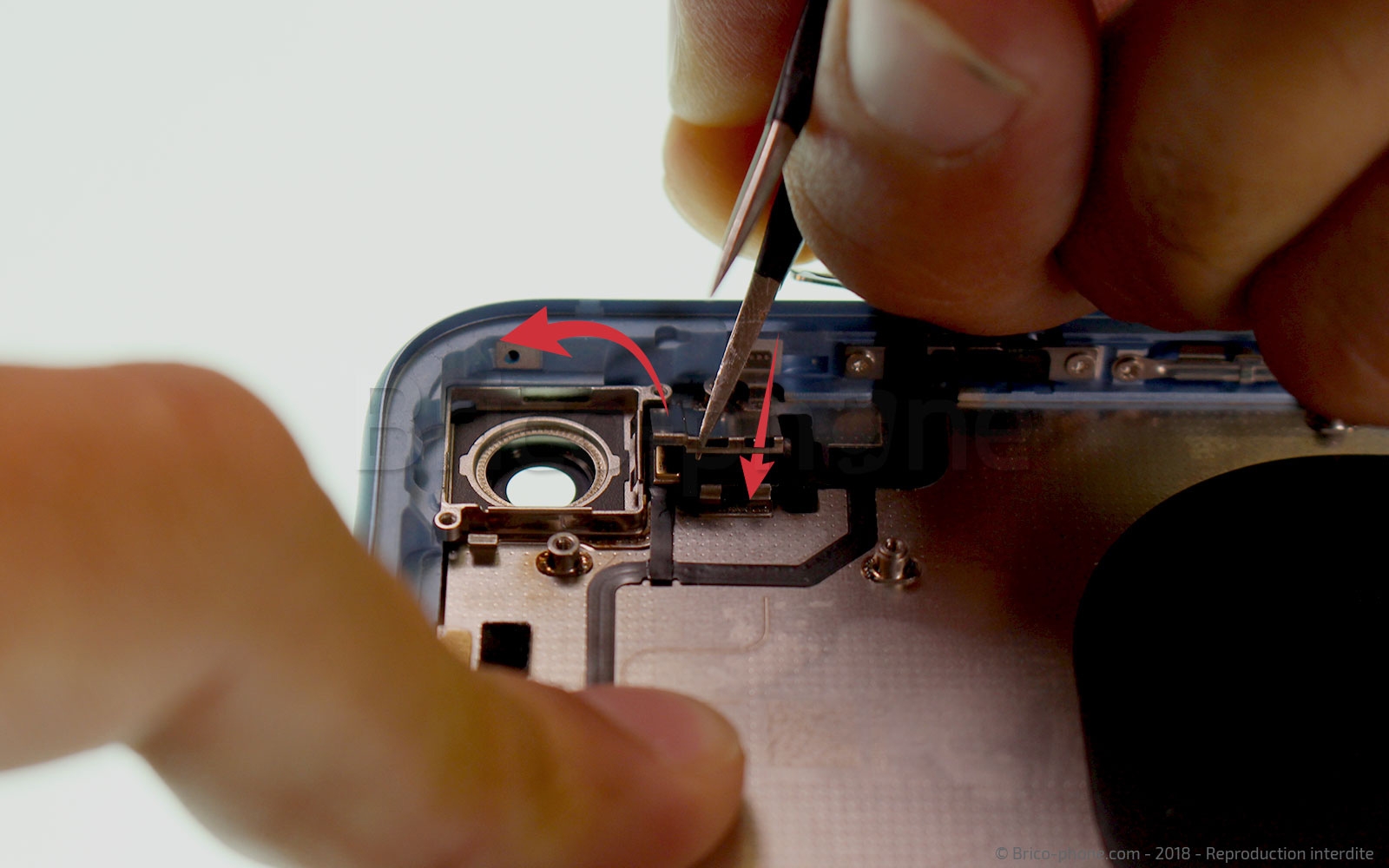

Etape 28 : Sortir la caméra arrière
Afin de pouvoir retirer la caméra arrière, il va falloir retirer le cache métallique qui la recouvre.

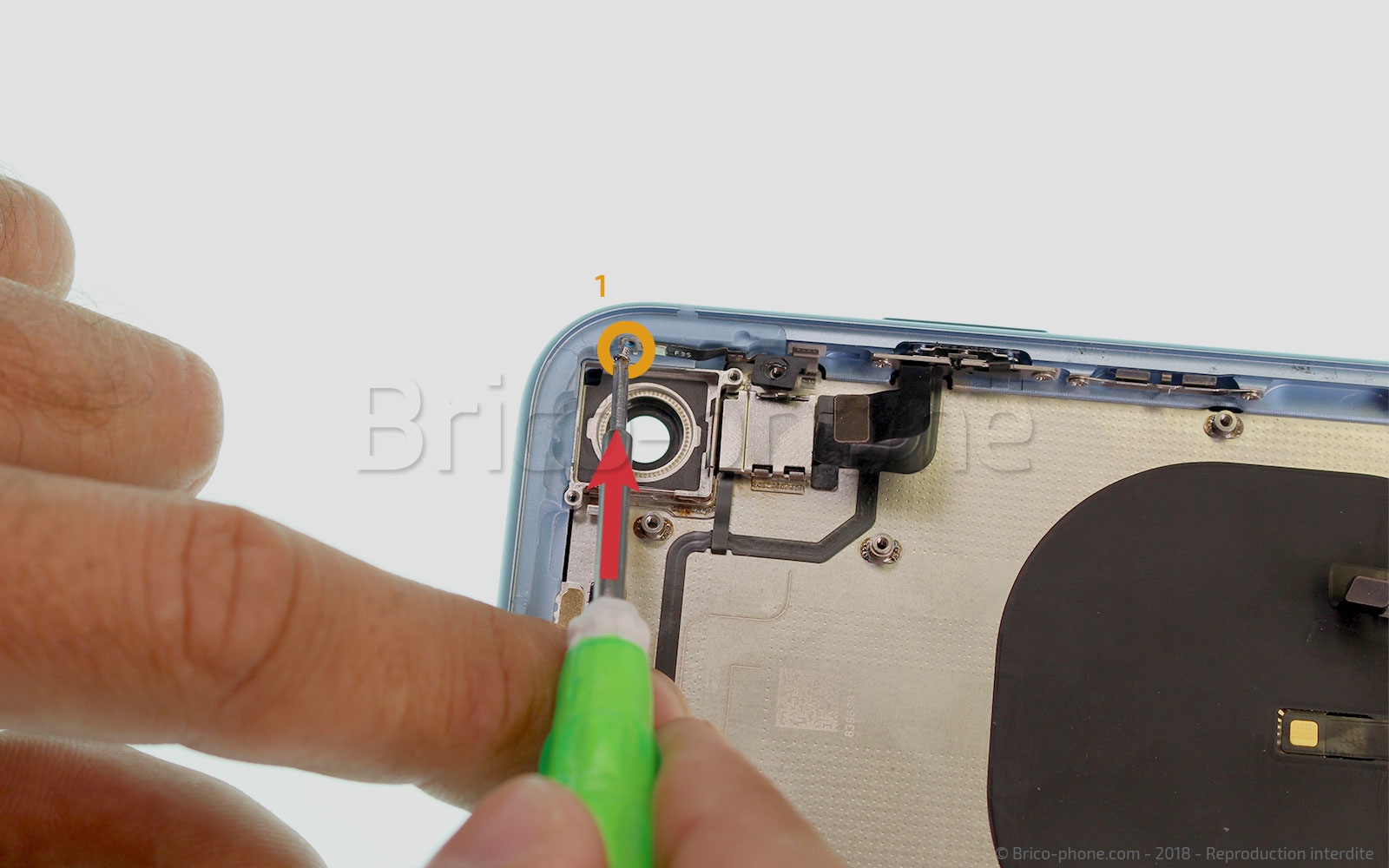

Pour cela, munissez-vous du tournevis cruciforme afin de retirer la vis F1. Prenez ensuite le tournevis plat afin d'enlever la vis F2.
La plaquette et la caméra sont maintenant prêtes à être retirées à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés



Etape 29 : Dévisser l'antenne supérieure
À l'aide du tournevis triwing, retirez la vis L1. Un petit élément métallique numéroté #23 est maintenu par cette dernière. Prenez maintenant le tournevis cruciforme, puis enlevez les vis L2 à L6. Récupérez ensuite, à l'aide de la pincette, l'élément identifié #24 sur notre patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

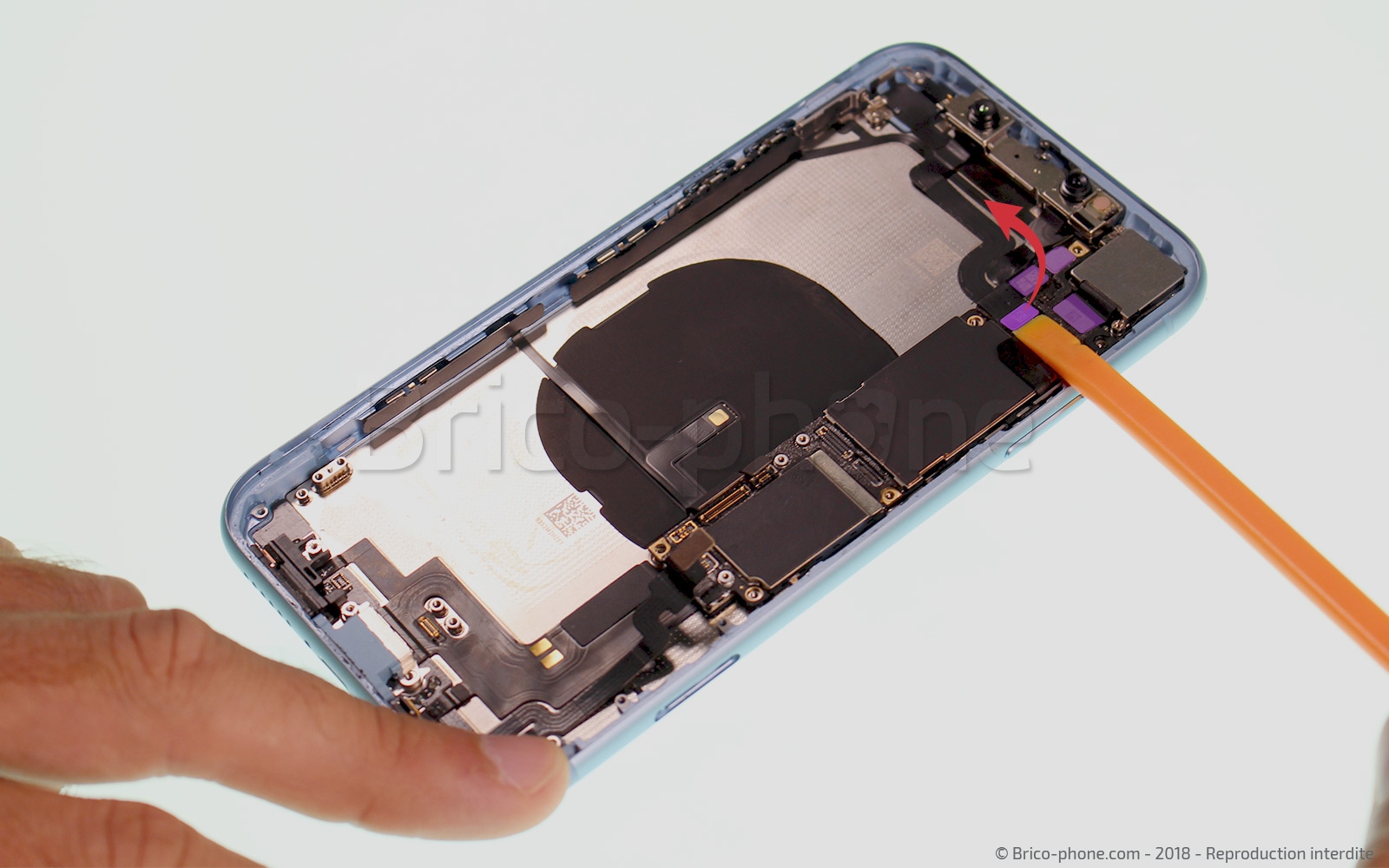

Etape 30 : Retirez l'antenne
Retirez maintenant délicatement l'antenne supérieure permettant la réception du signal wifi et bluetooth.
Pour cela, prenez levier nylon afin de décoller avec précaution la nappe du châssis.
Outils du kit utilisés
Outils du kit utilisés

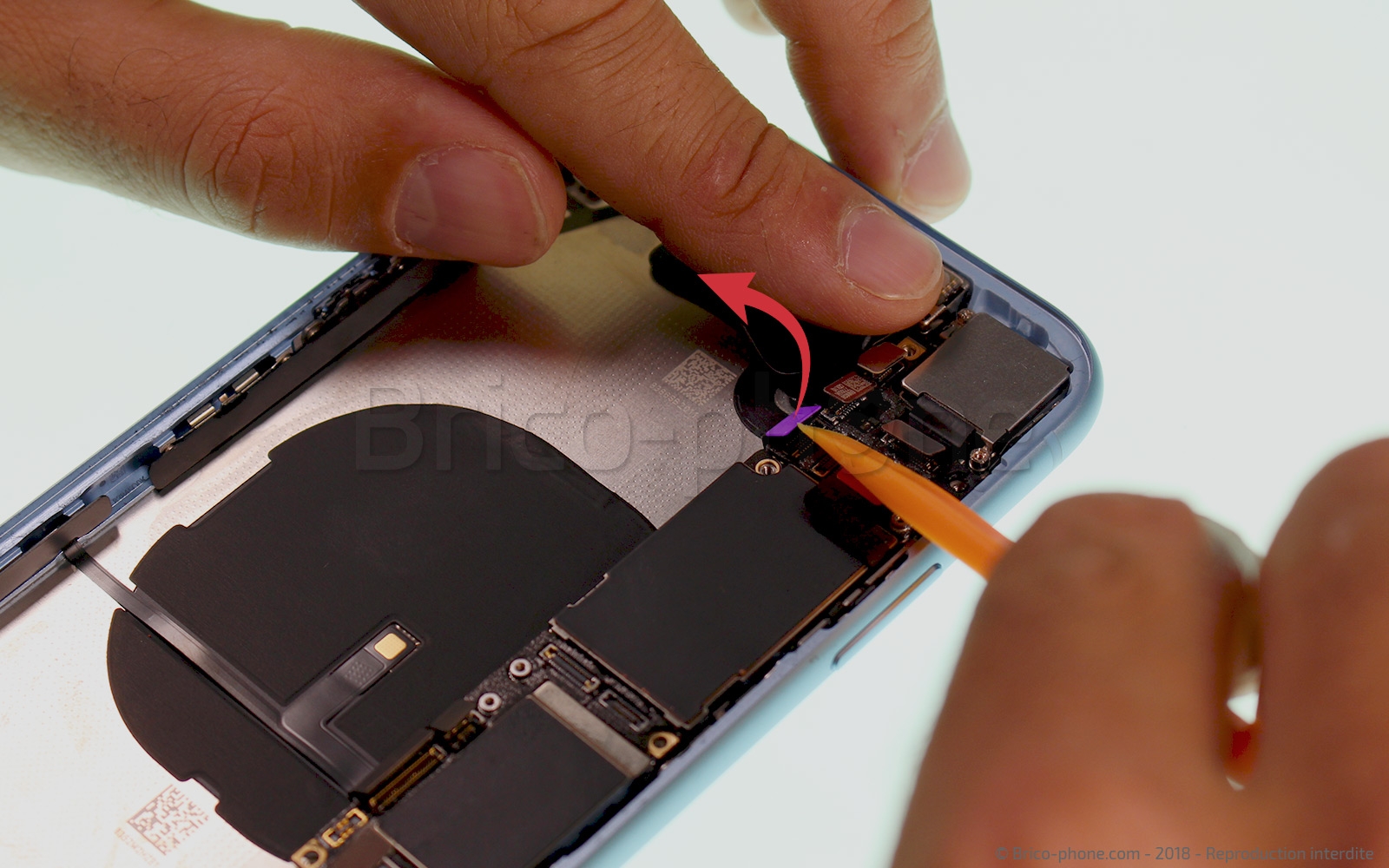

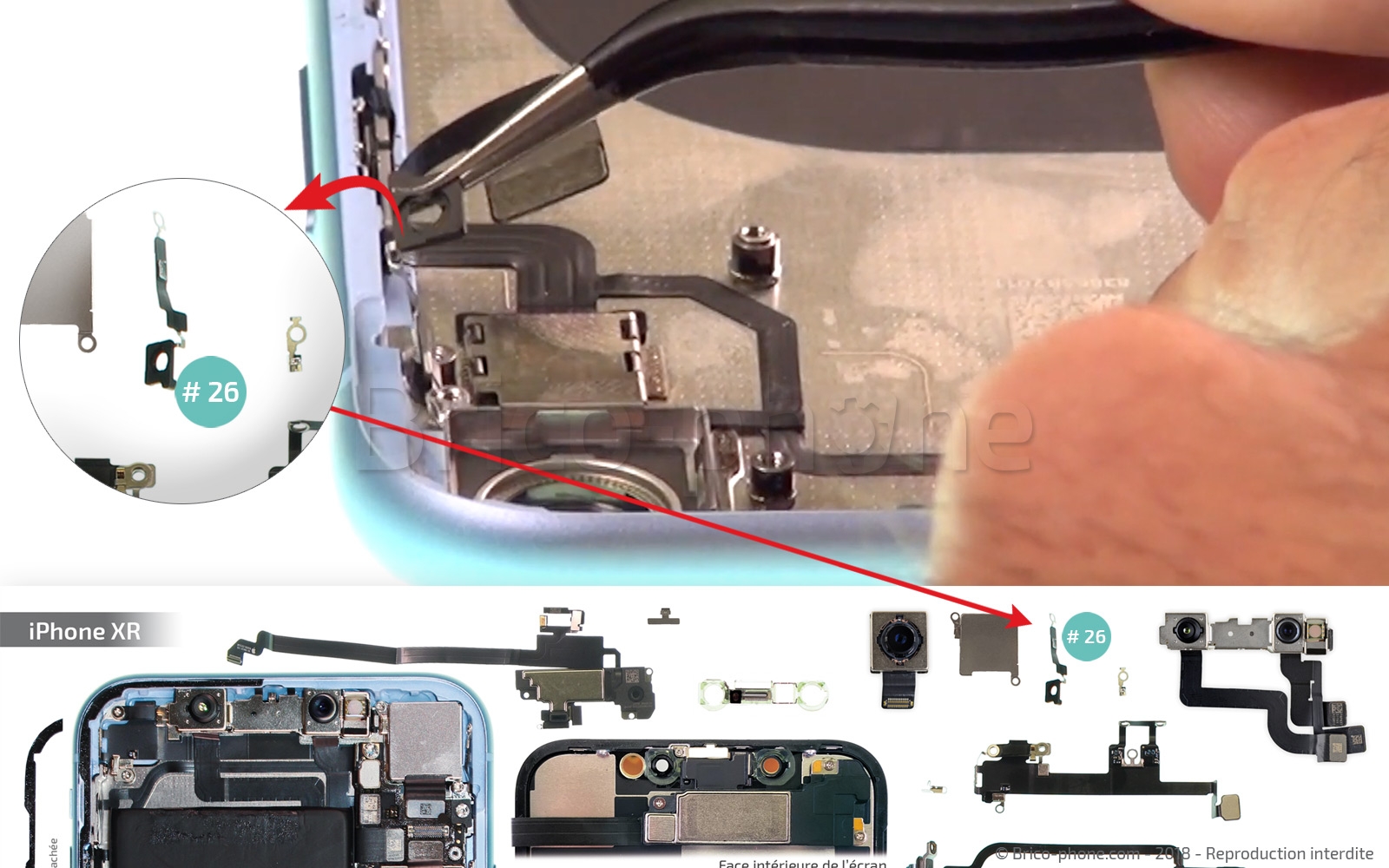

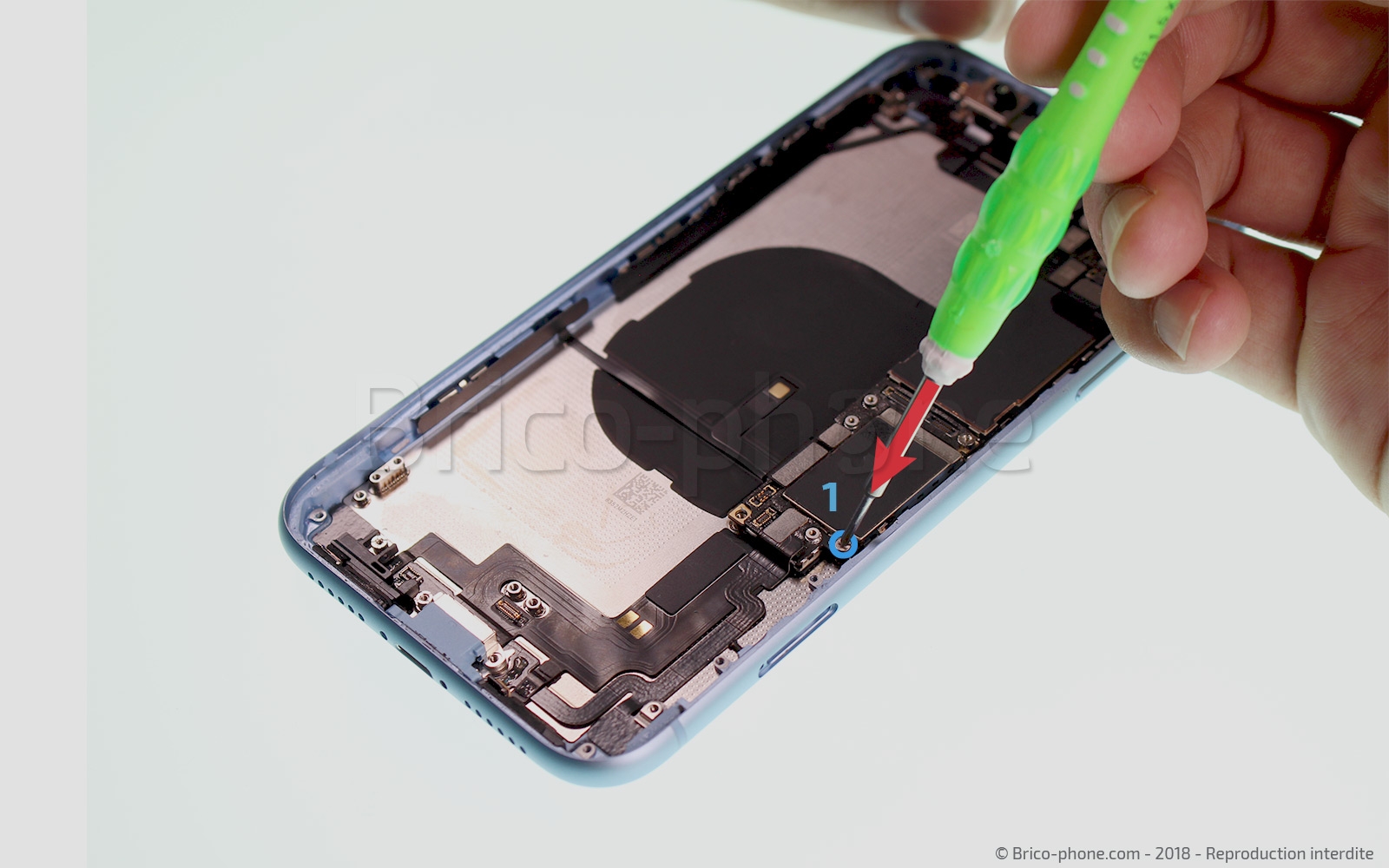

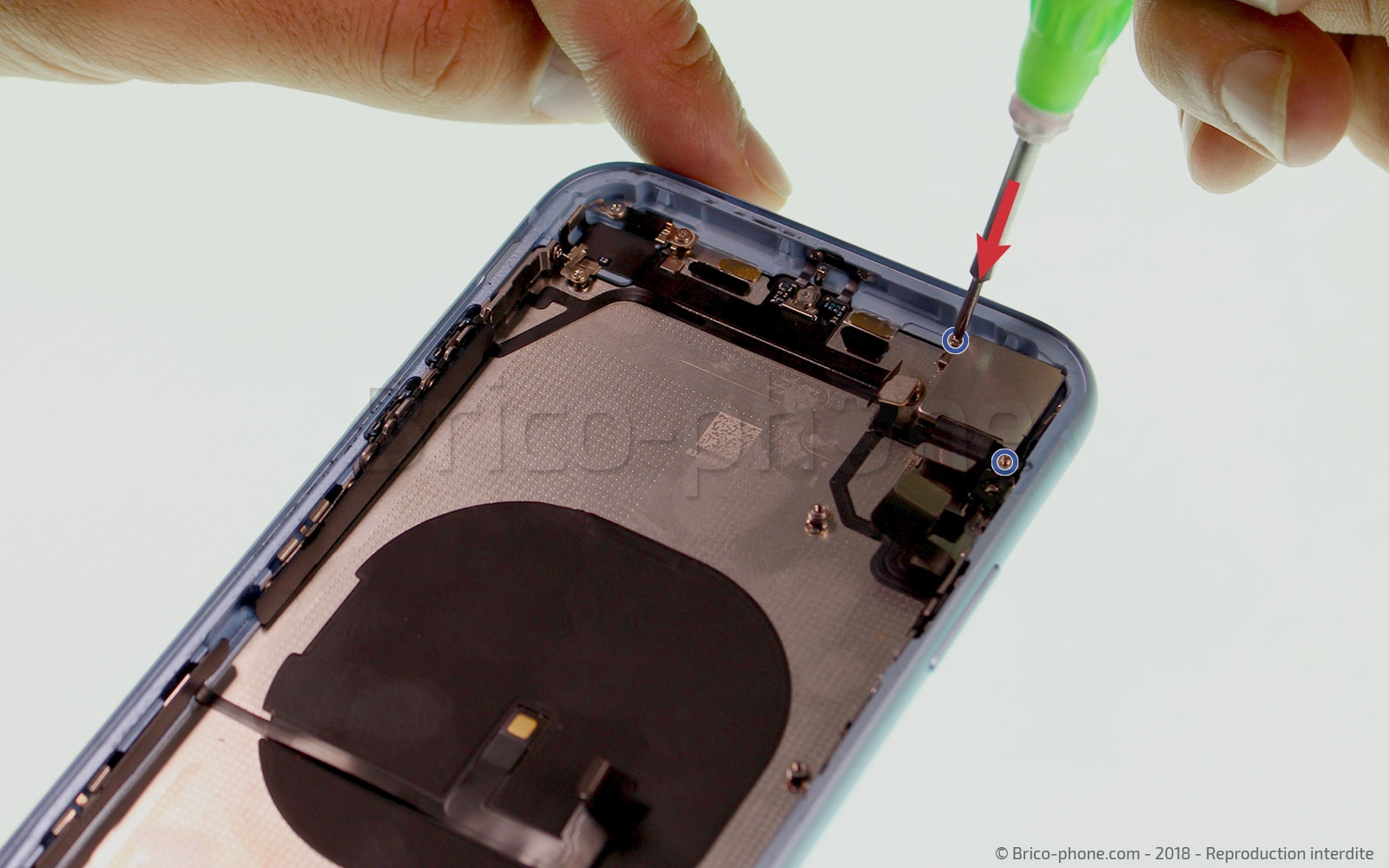

Etape 31 : Retirer l'élément #26

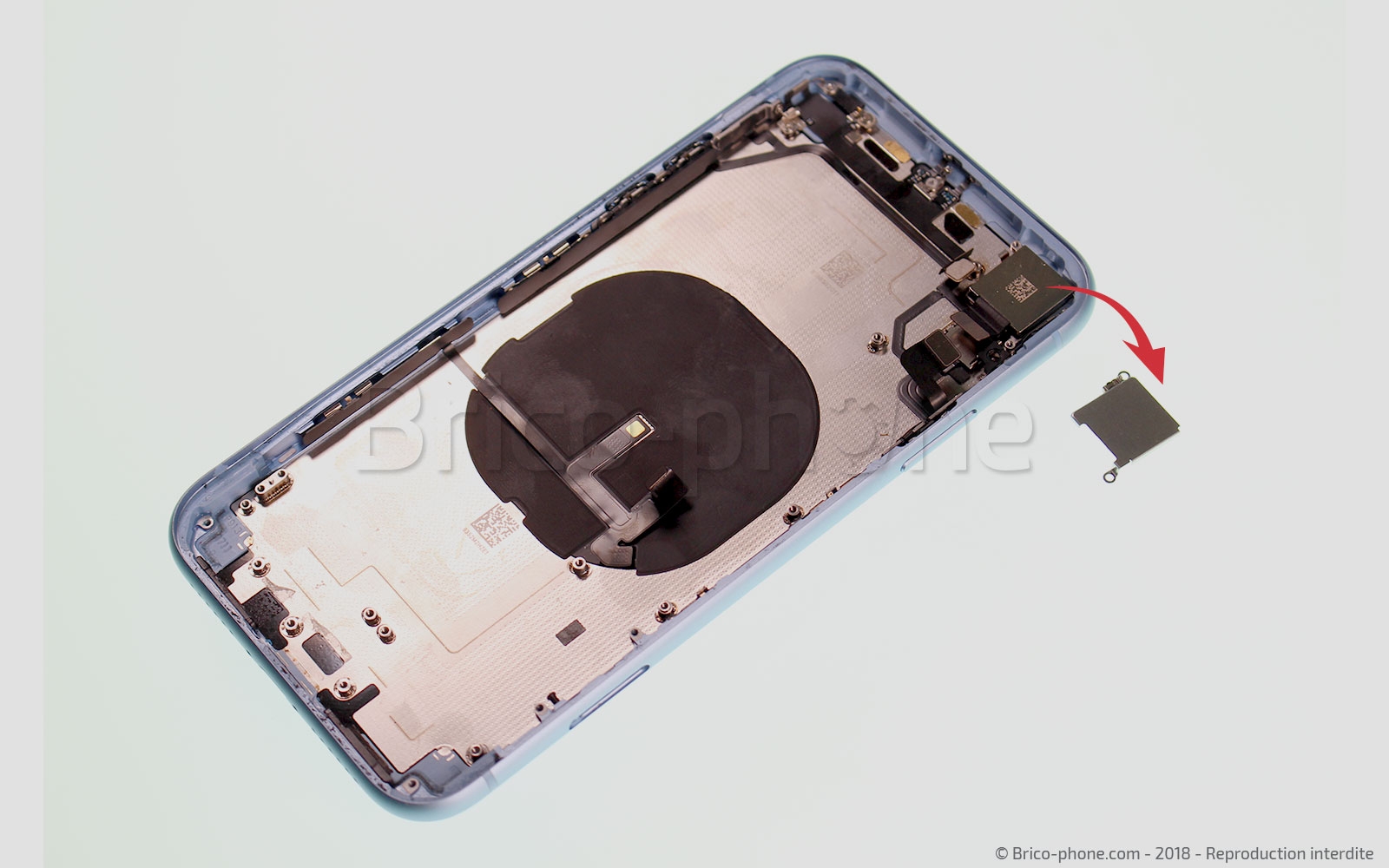

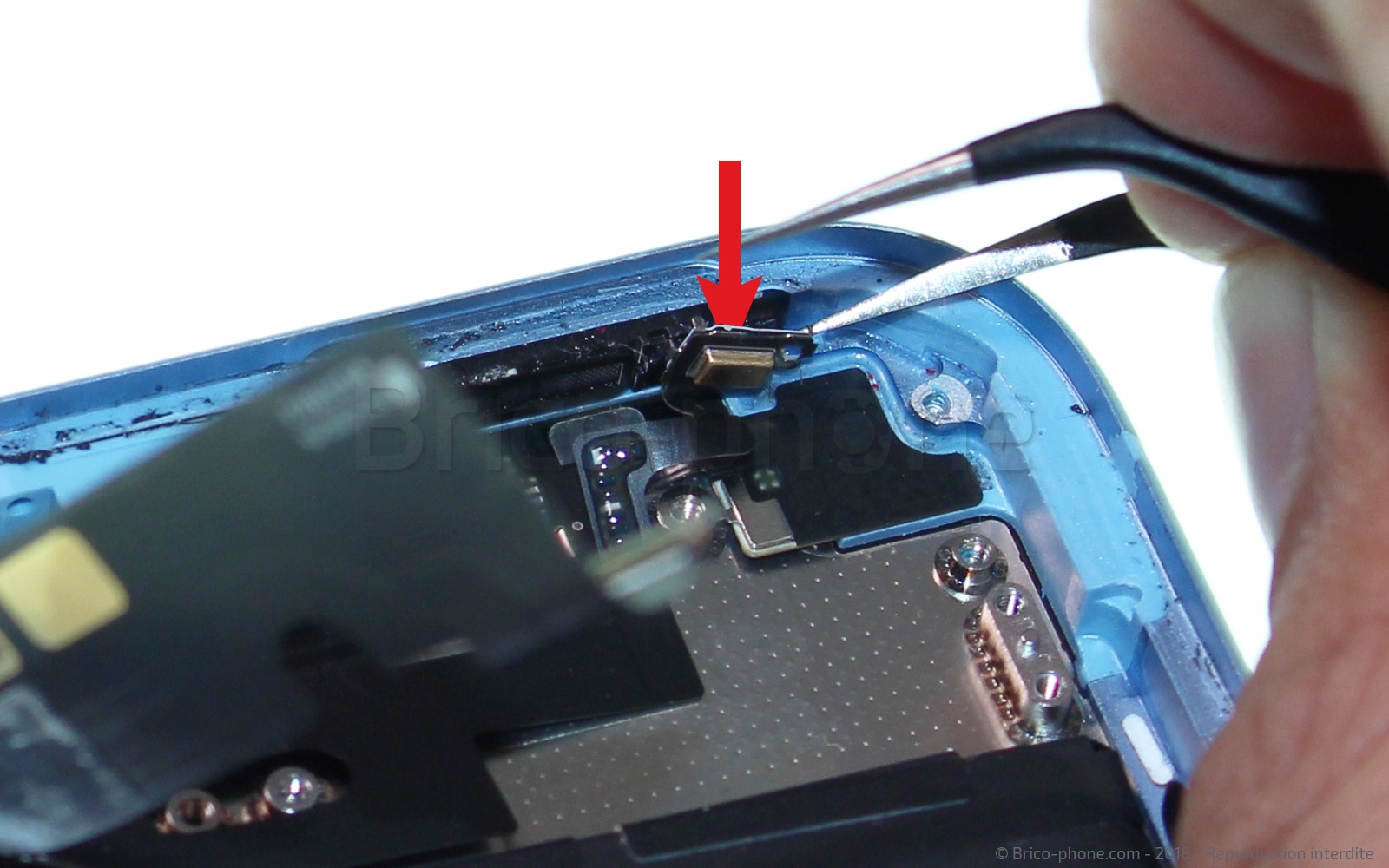

Désormais, passons sur le côté supérieur droit du téléphone. Retirez la vis cruciforme M1 puis retirez l'élément #26

Outils du kit utilisés
Outils du kit utilisés

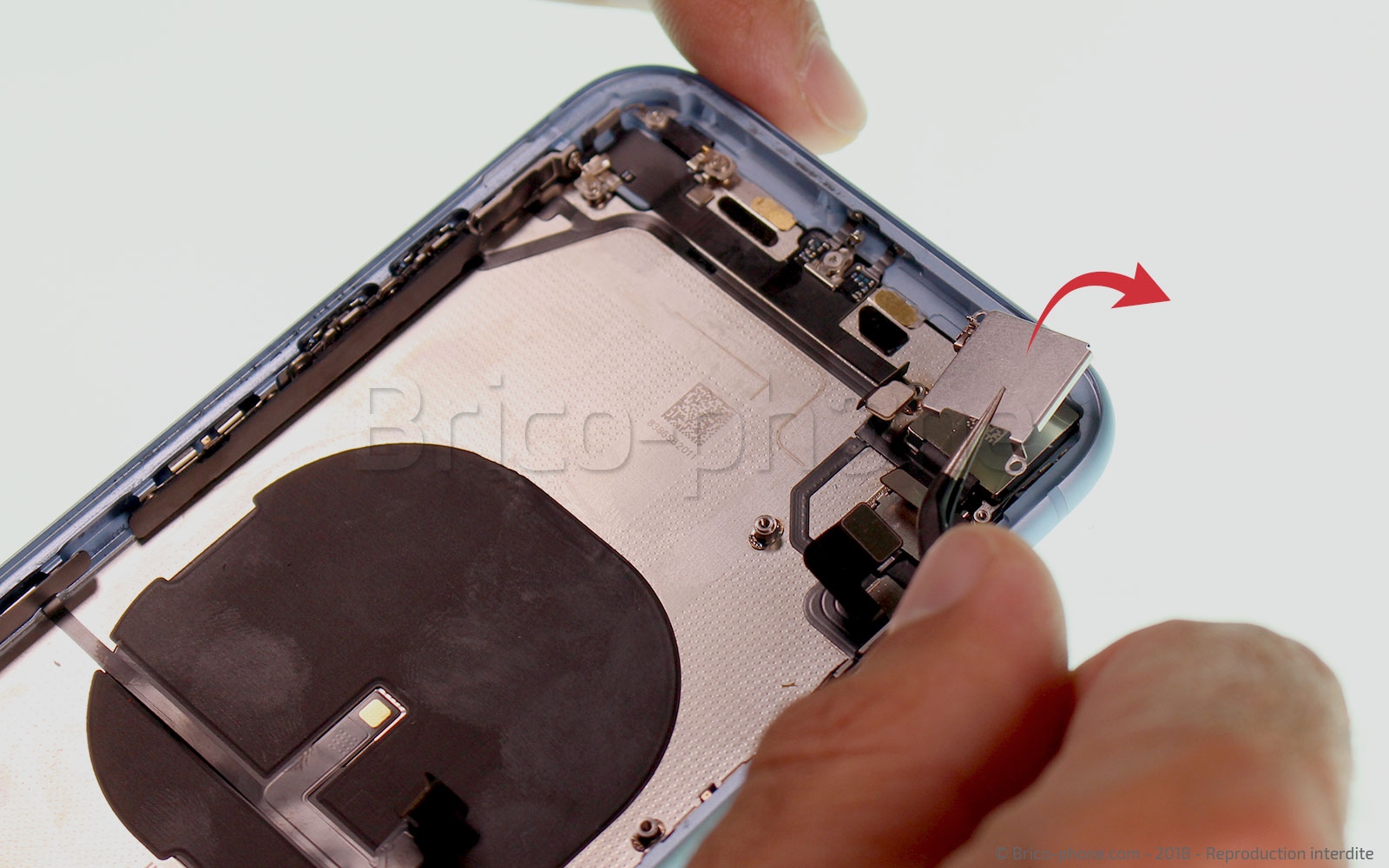

Etape 32 : Retirer le cache du micro et du flash

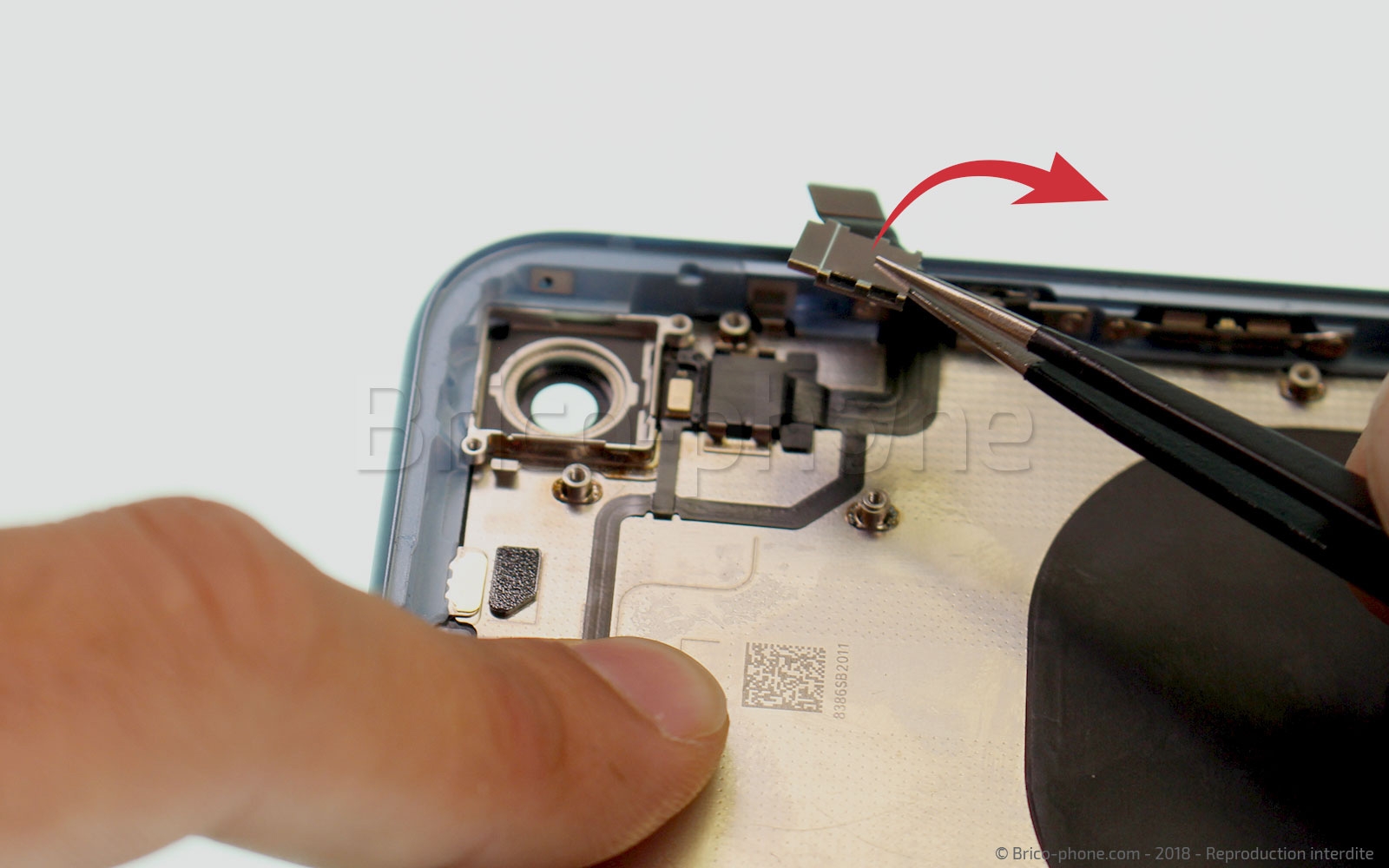

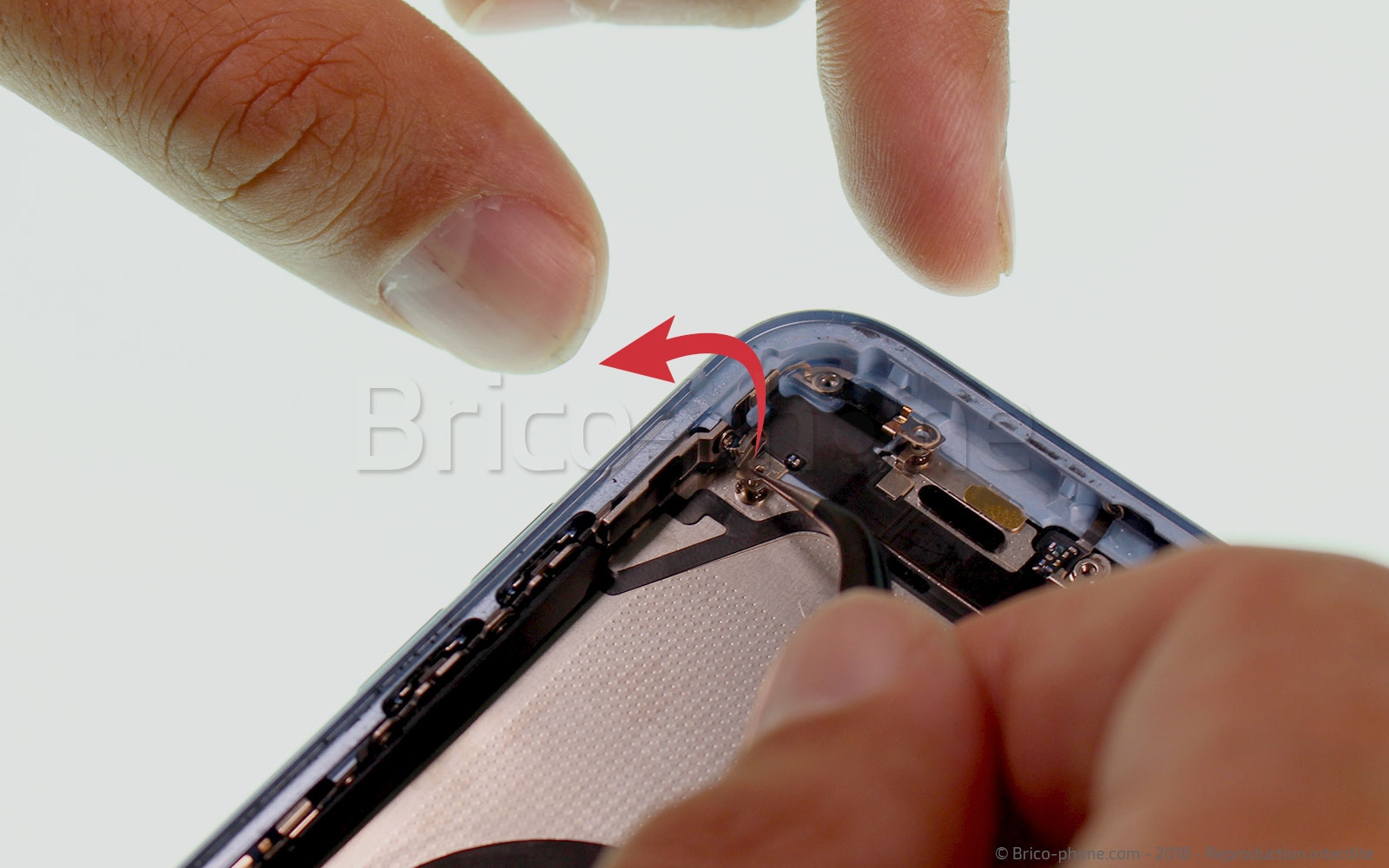

À l'aide de la pincette, déclipsez et retirez le cache métallique #27 qui recouvre le micro (utilisé pour la prise de vidéo) et le flash.
Outils du kit utilisés
Outils du kit utilisés

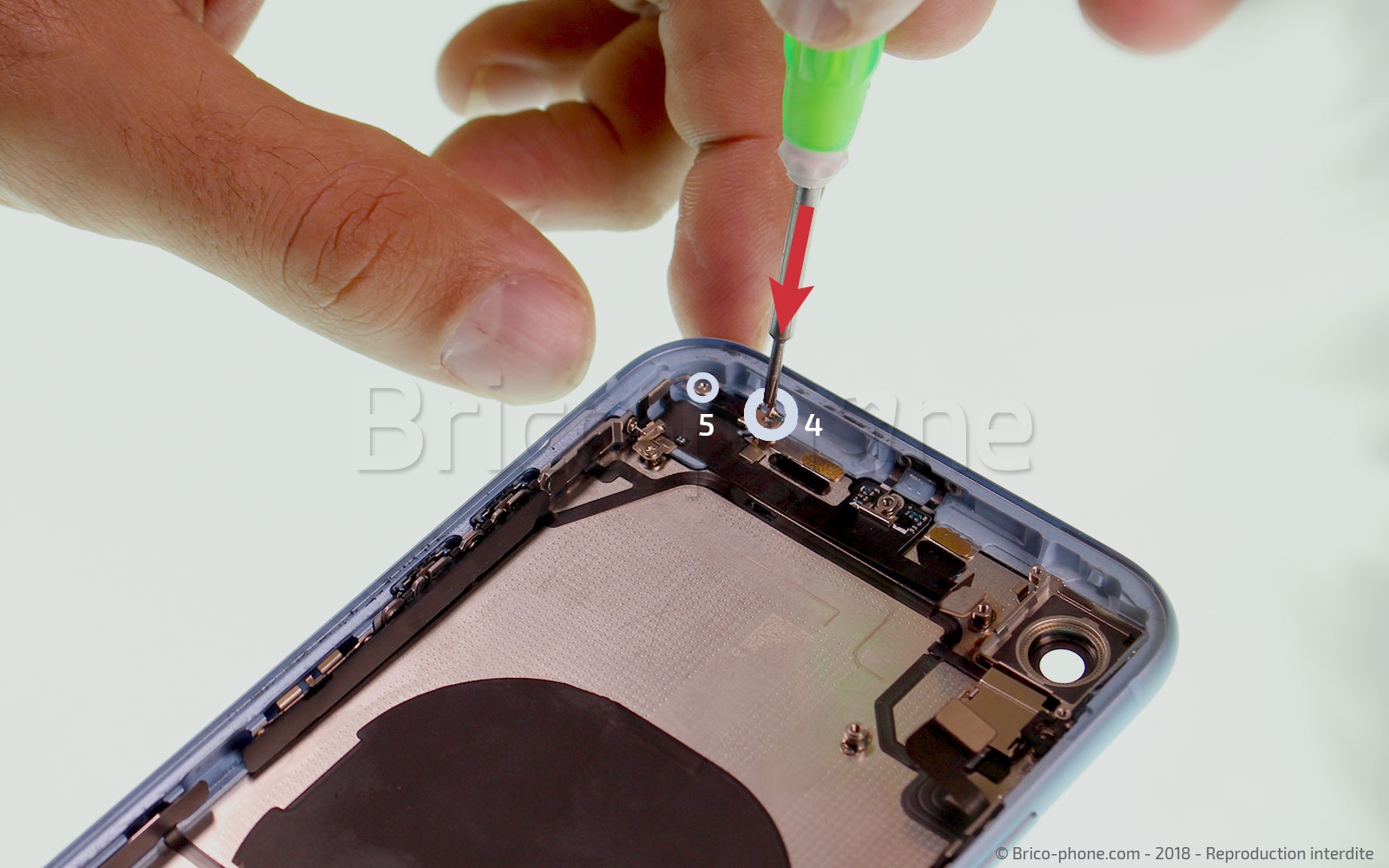

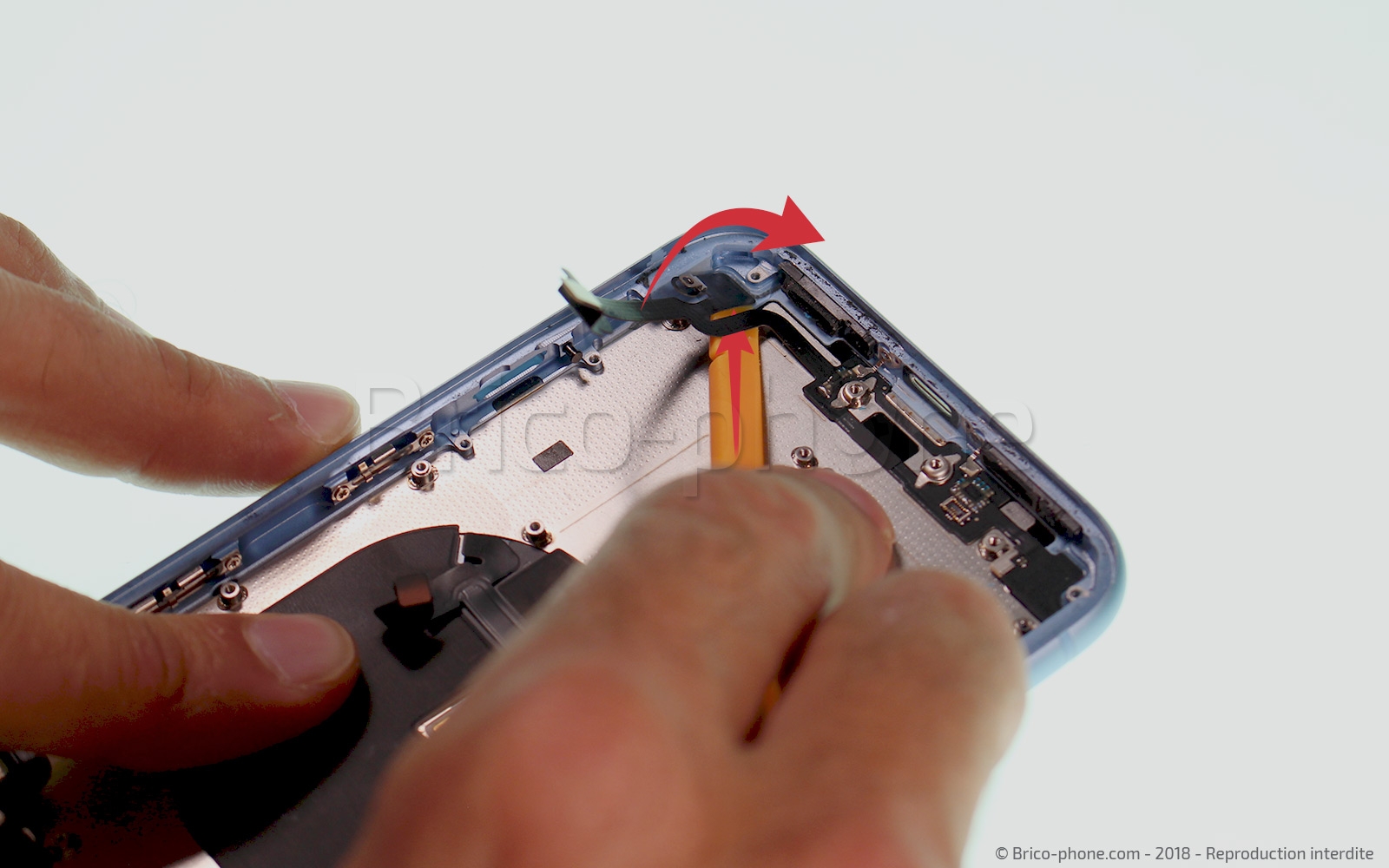

Etape 33 : Dévisser la nappe volume-power

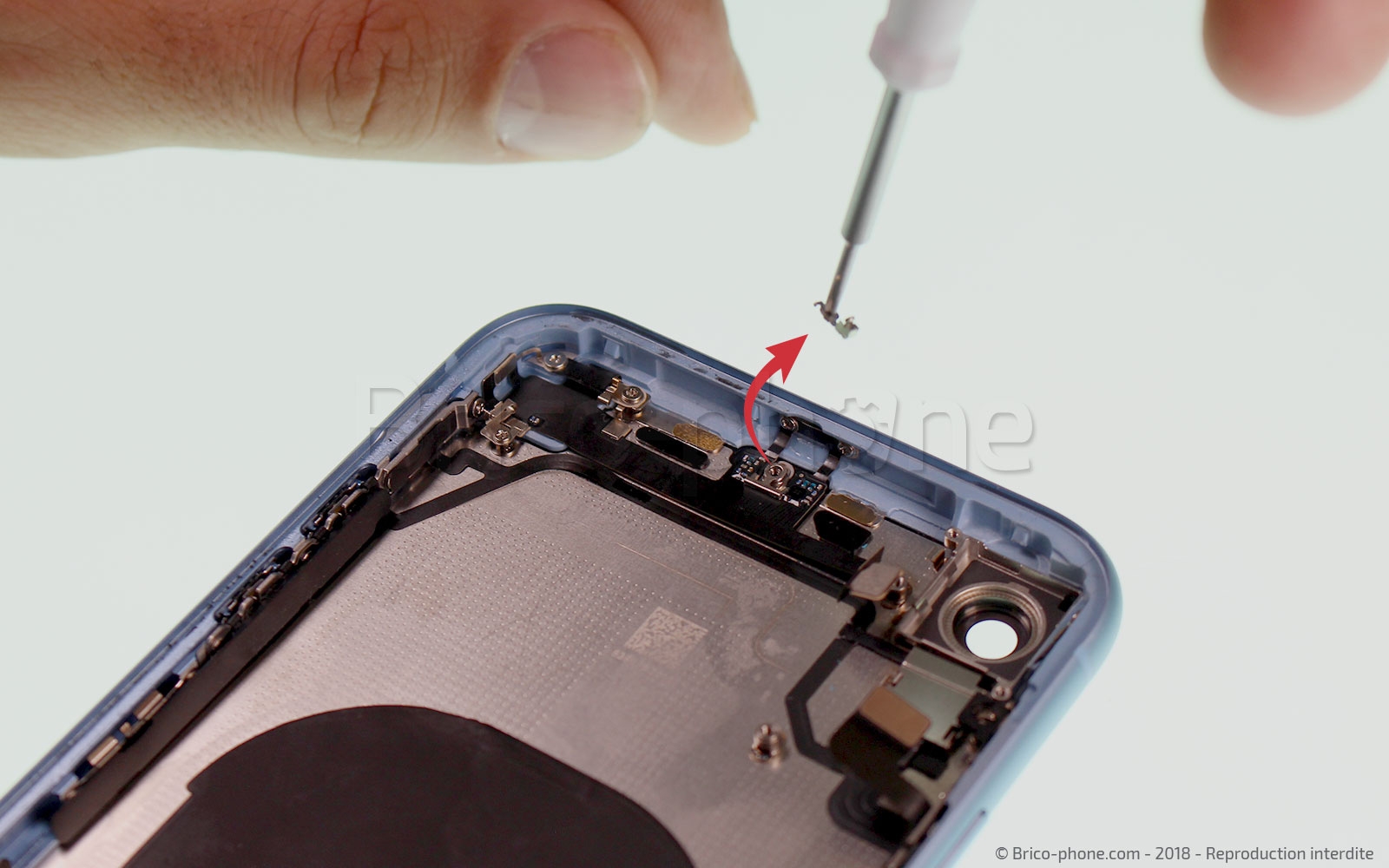

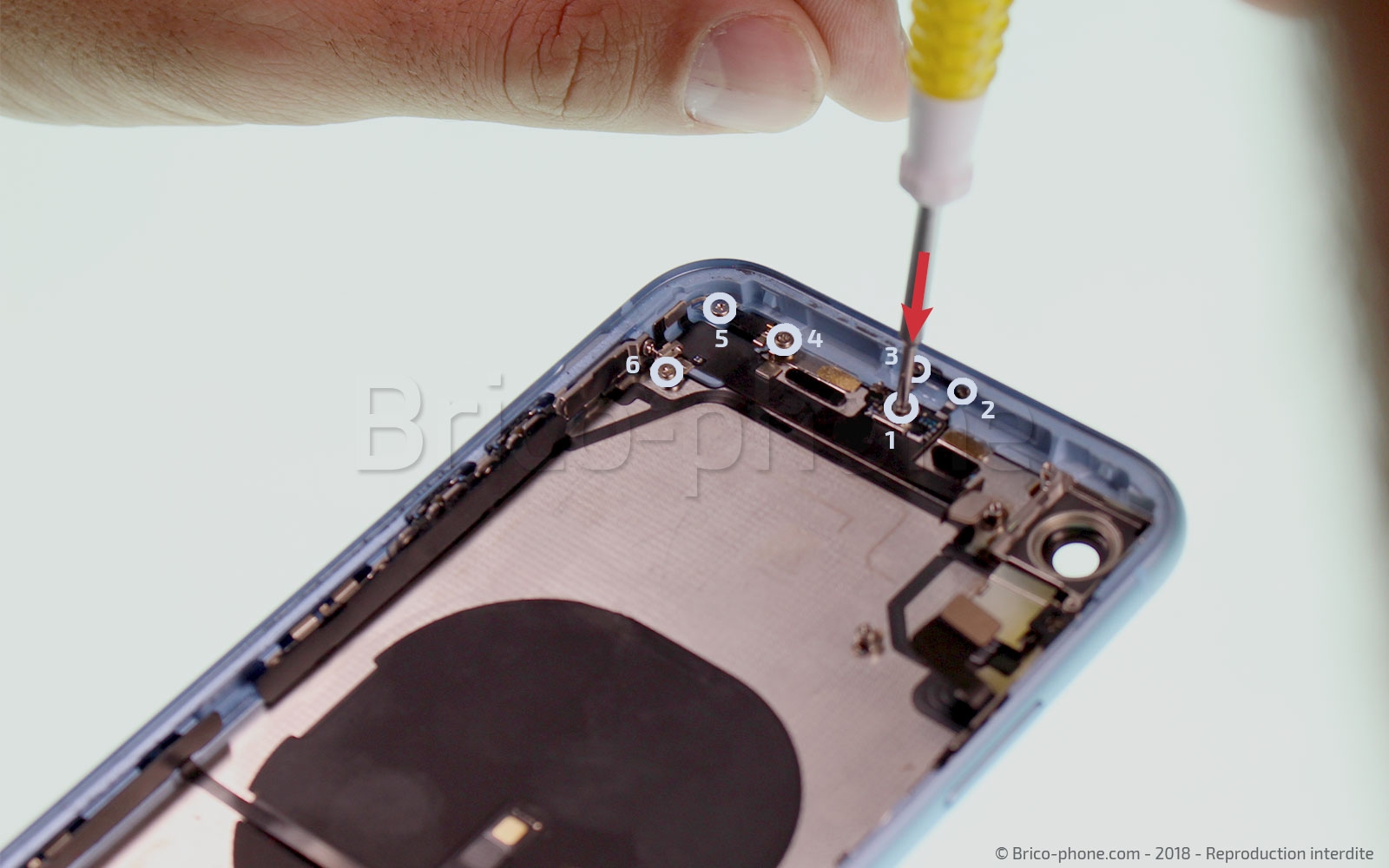

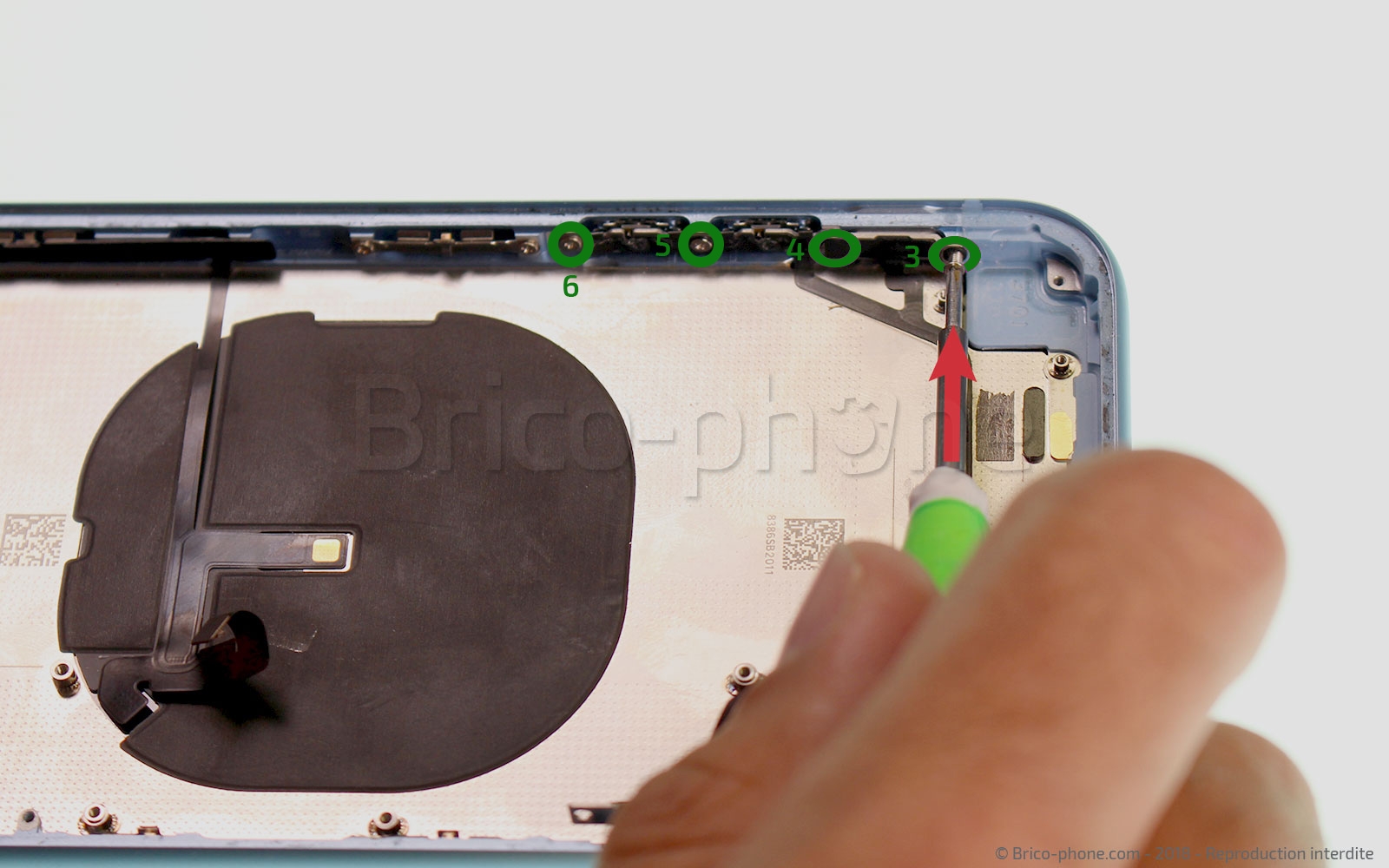

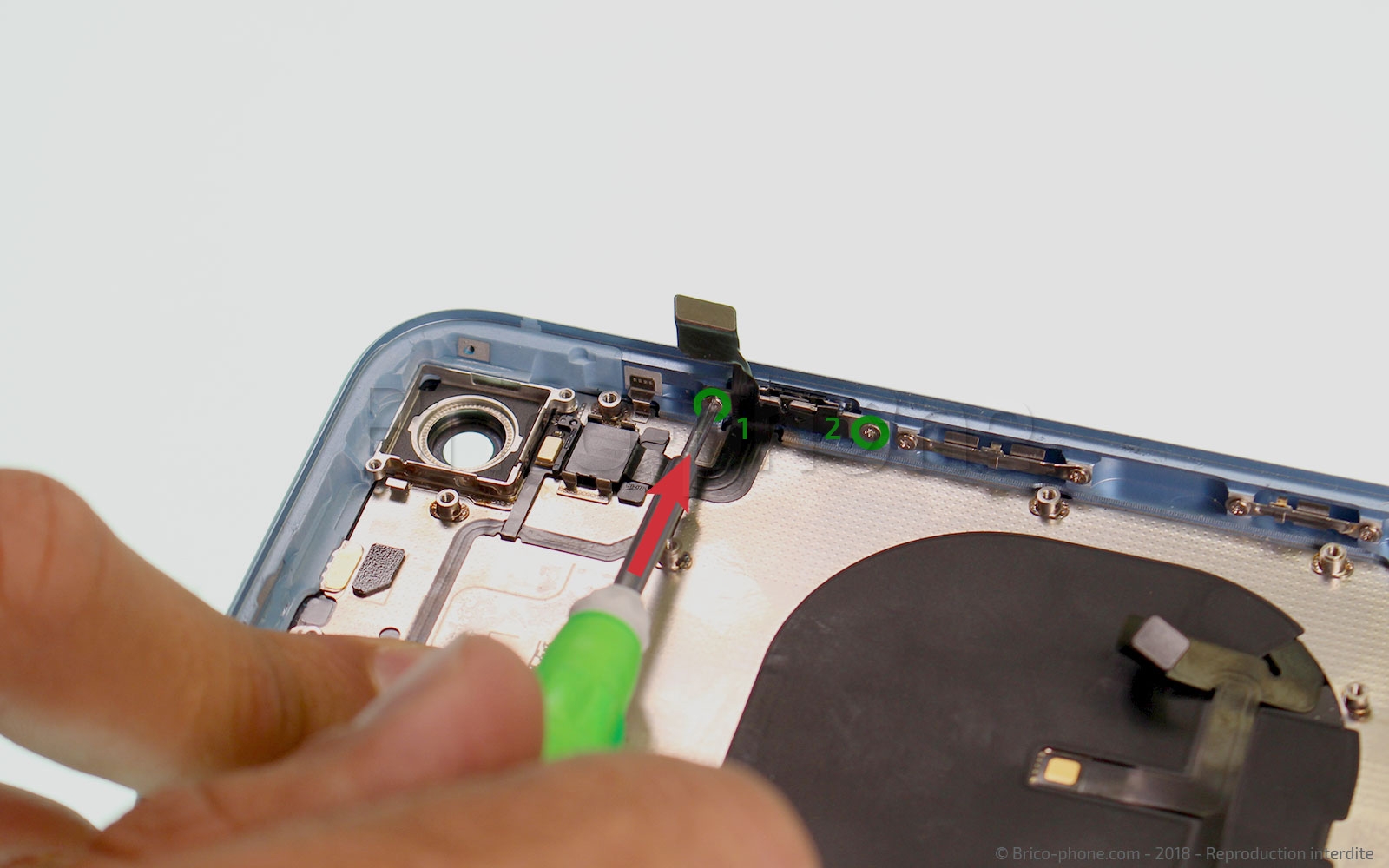

À l'aide du tournevis cruciforme, retirez les 2 vis N1 et N2 situées au niveau du bouton power puis retirez celles qui se trouvent au niveau des boutons volume et power N3 à N6.

Outils du kit utilisés
Outils du kit utilisés

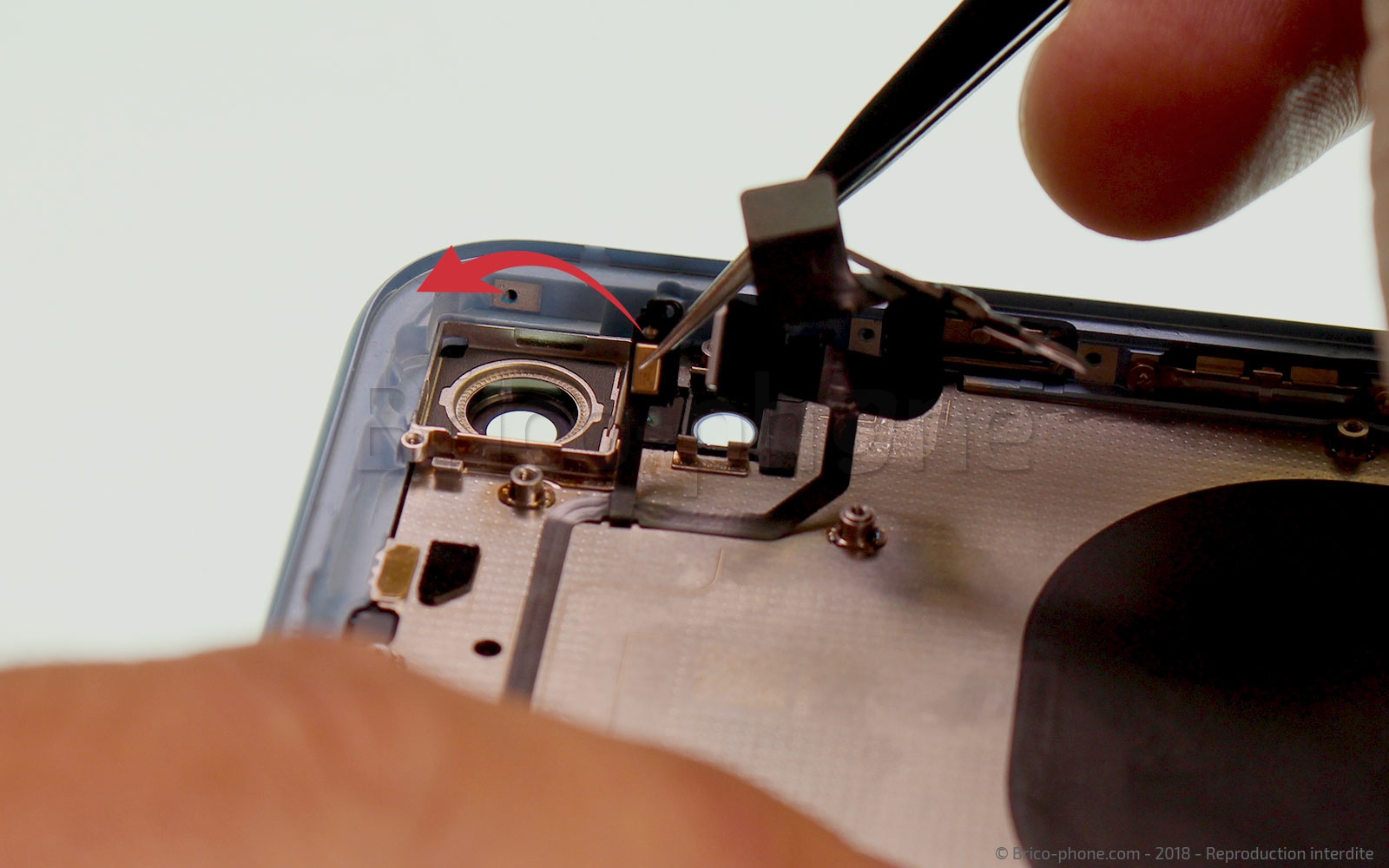

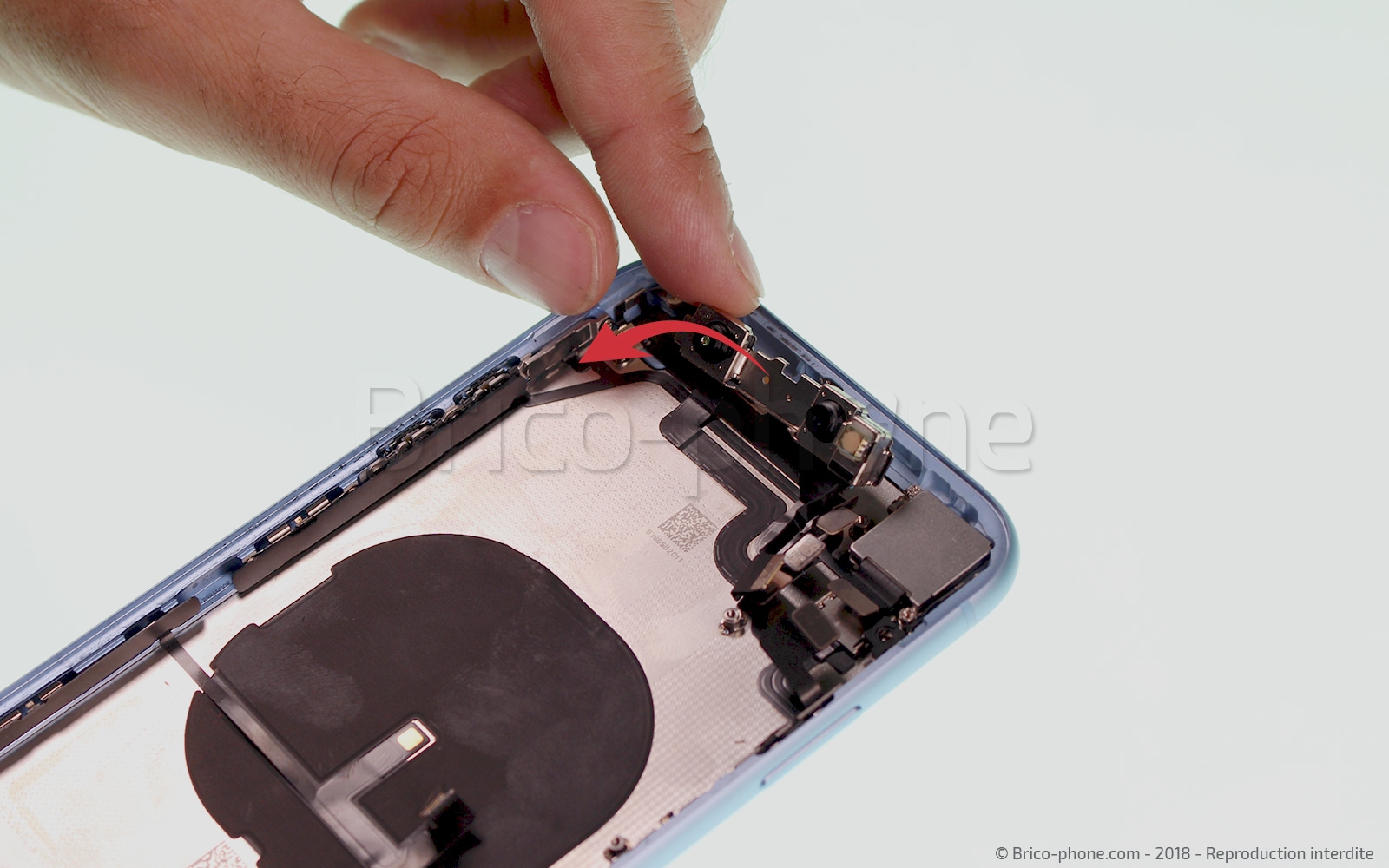

Etape 34 : Dégager le micro et flash

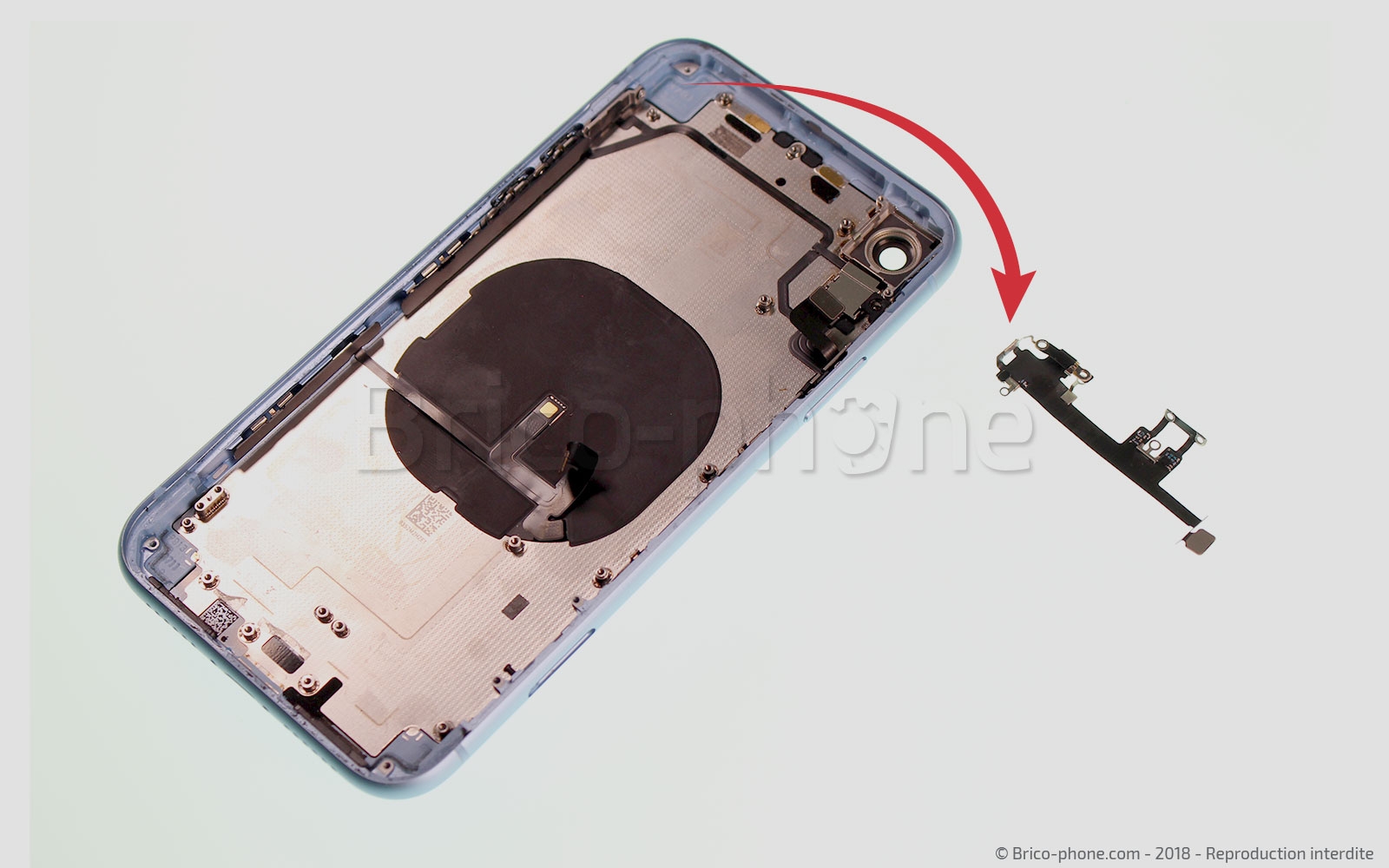

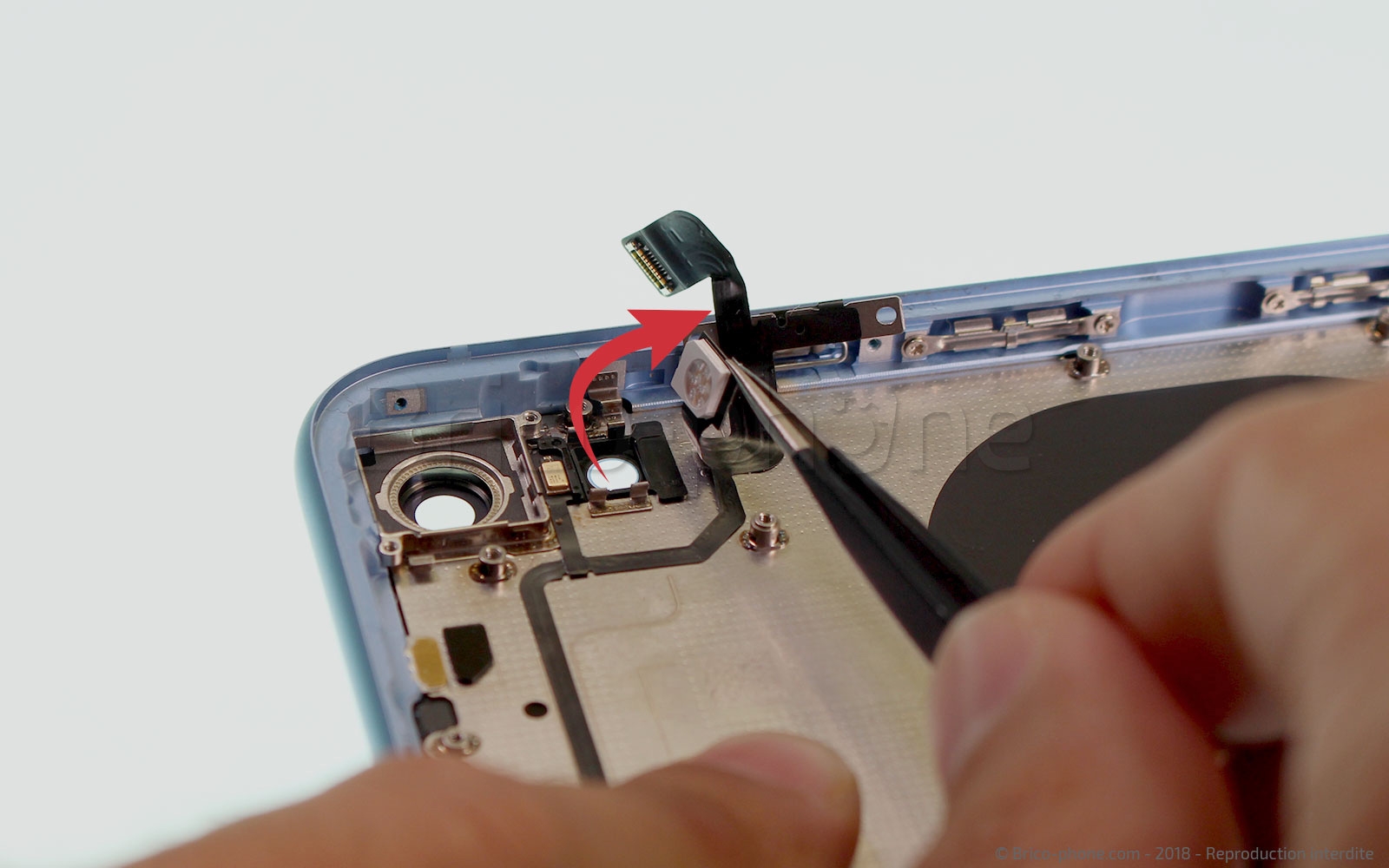

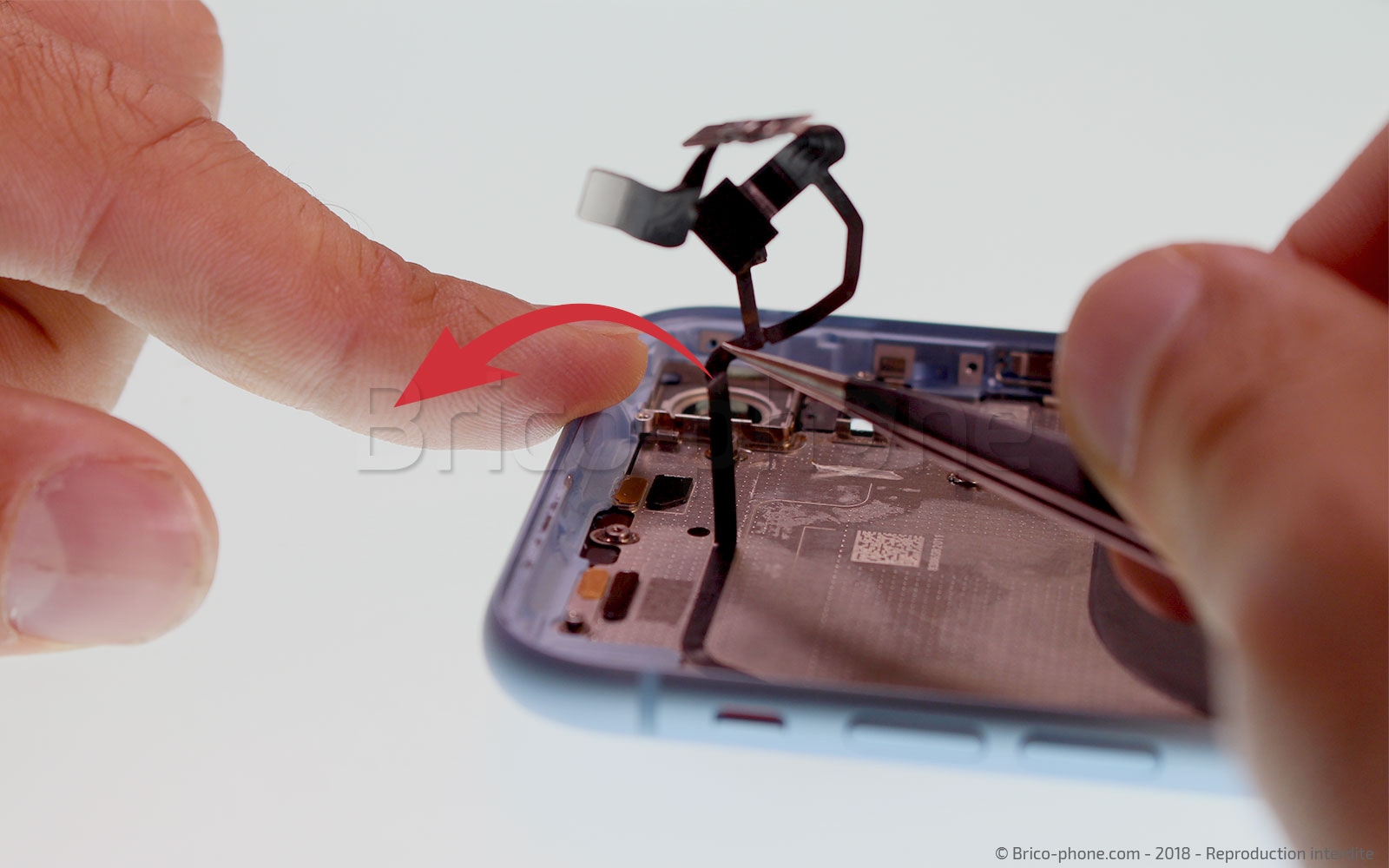

Le micro et le flash sont des éléments appartenant à la nappe power volume. Il vous faudra donc les sortir de leur logement avant de passer au décollage de cette dernière. Cette étape est assez délicate, prenez votre temps car la nappe du micro est fragile.
Outils du kit utilisés
Outils du kit utilisés

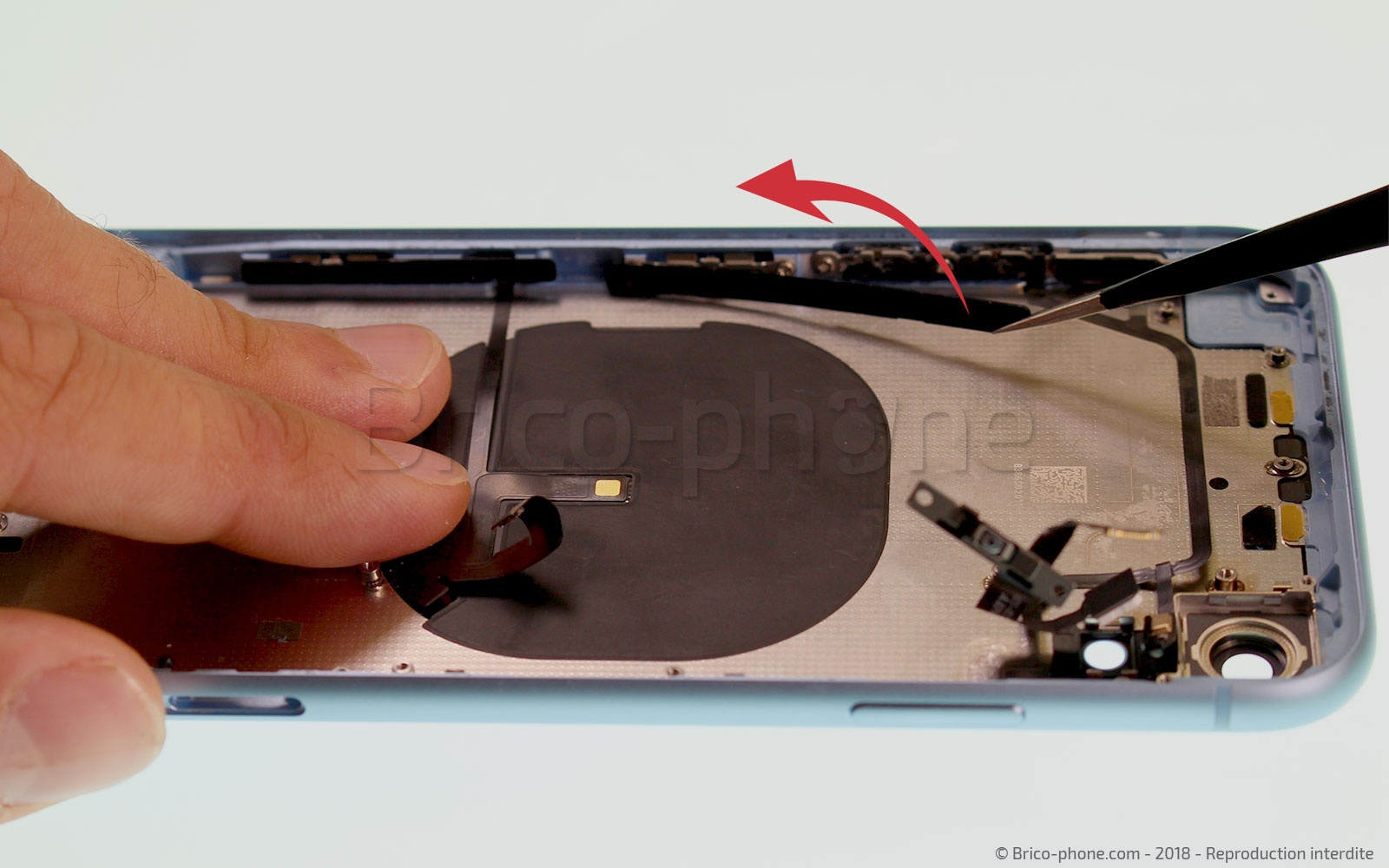

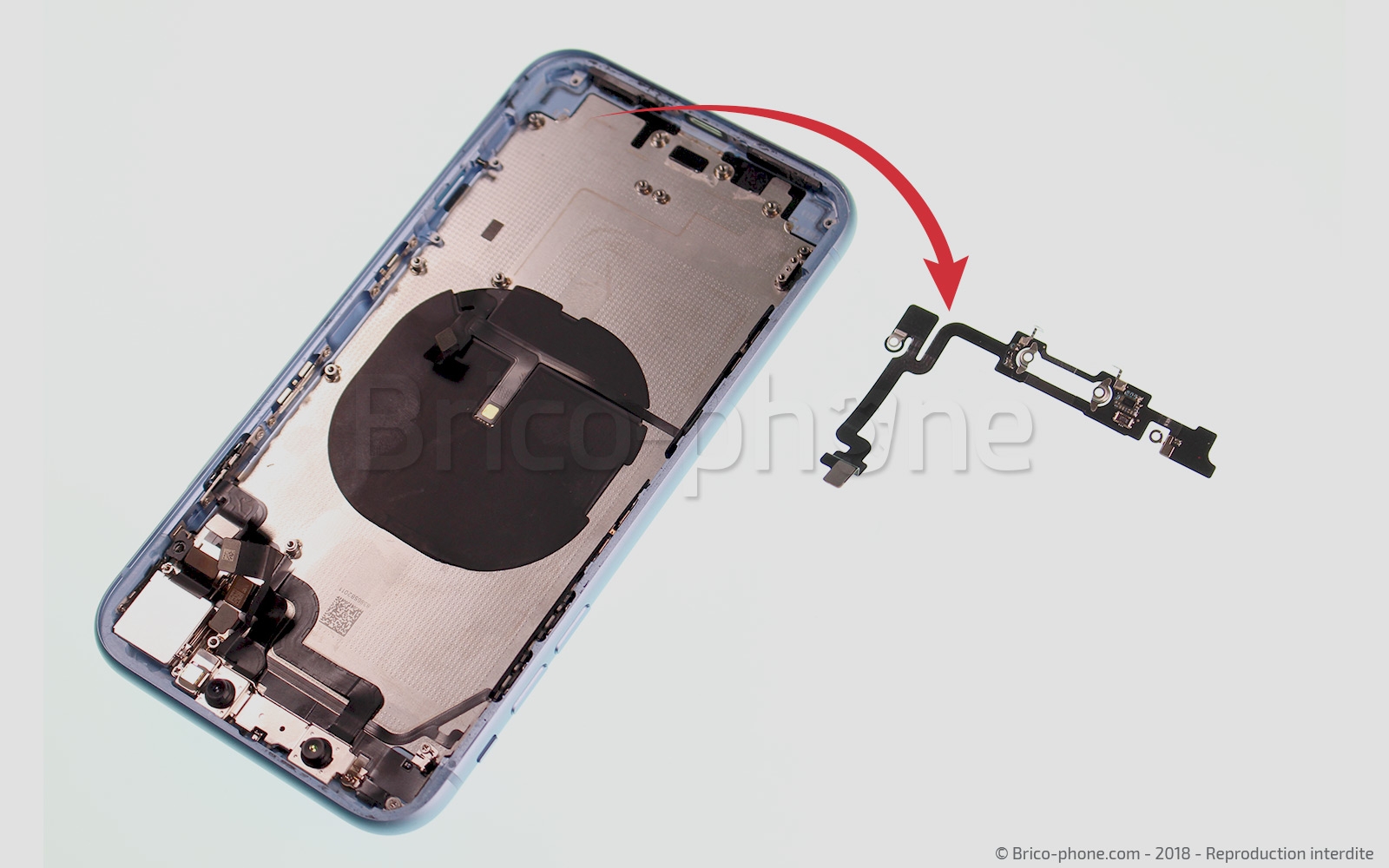

Etape 35 : Décoller la nappe

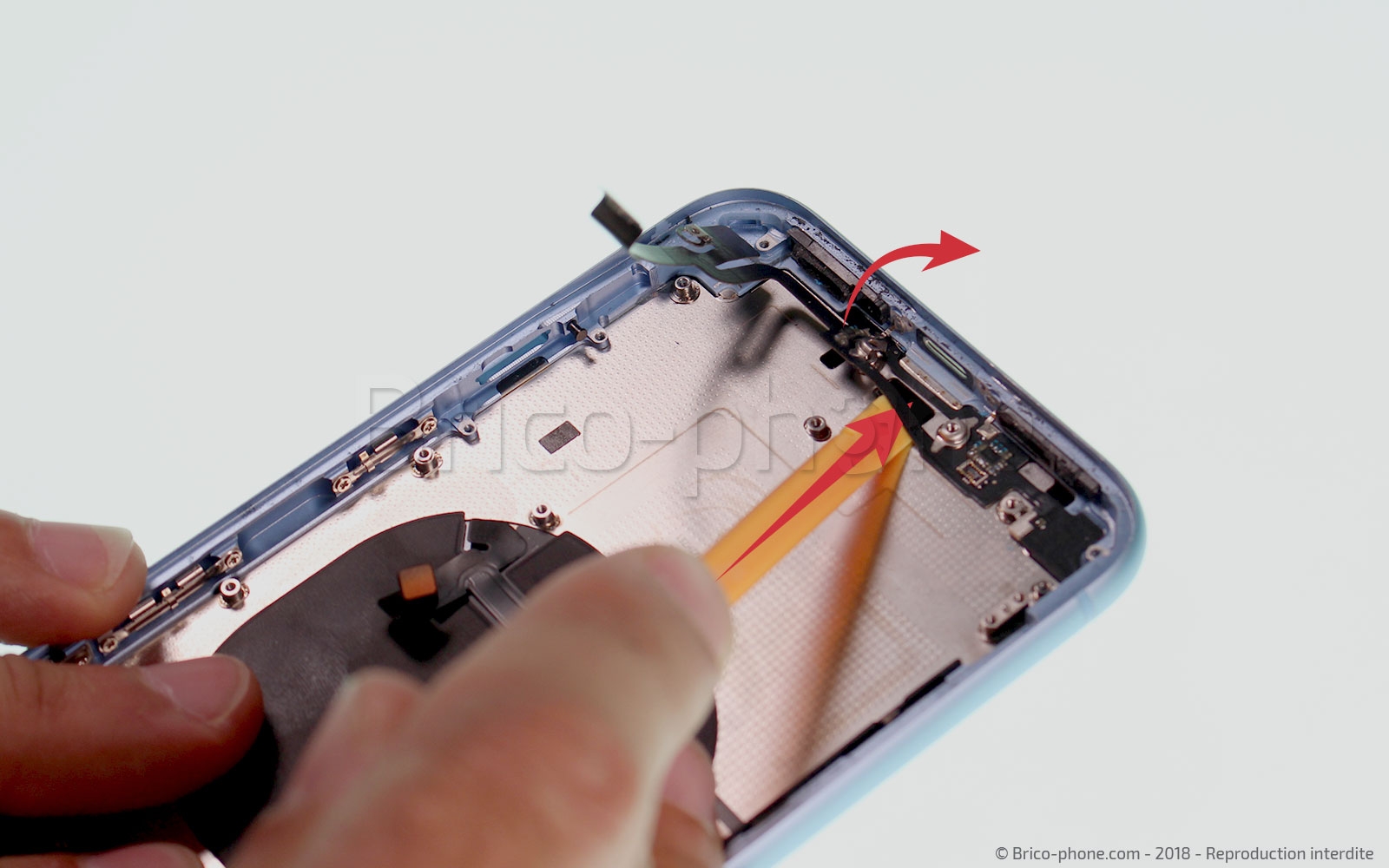

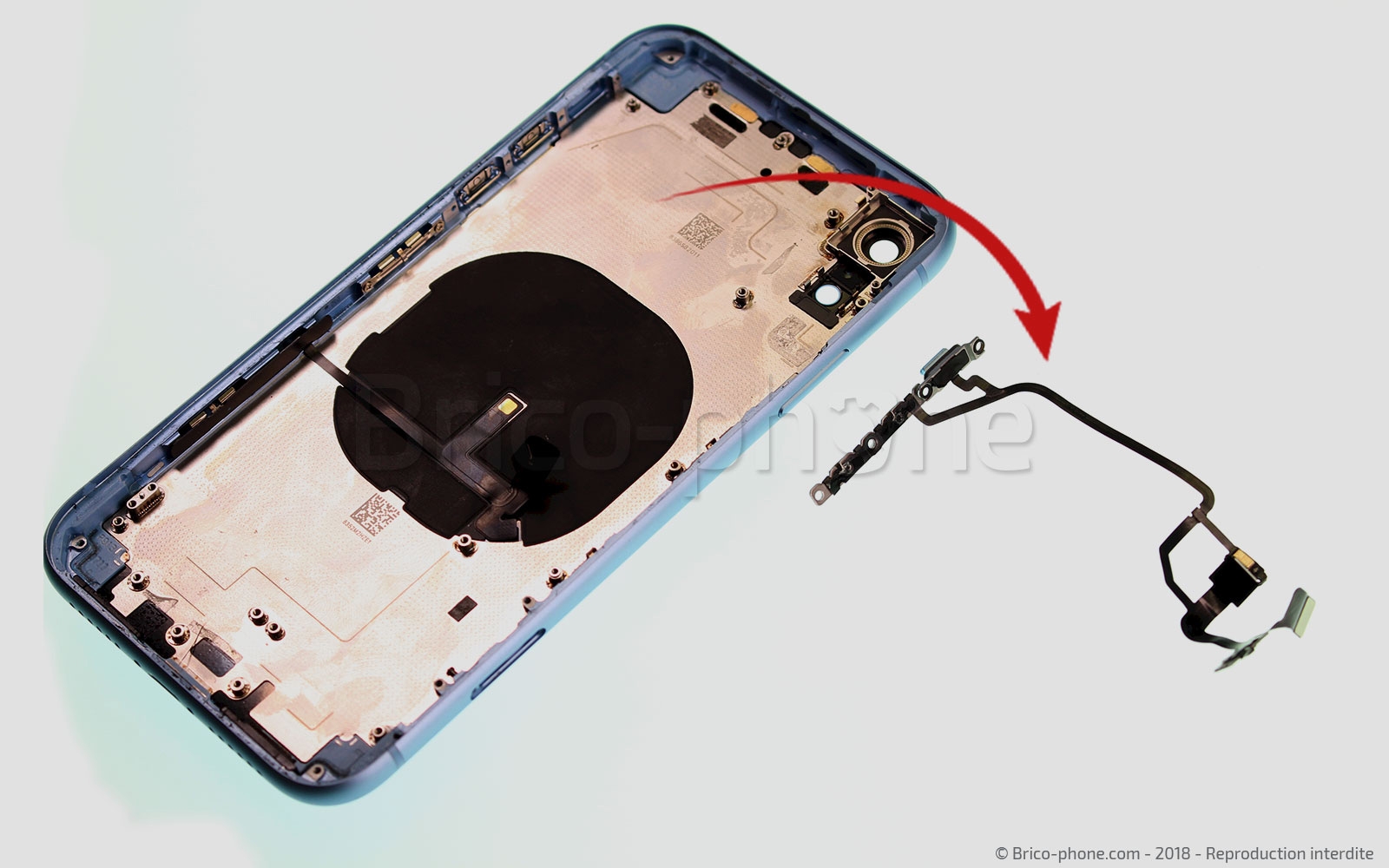

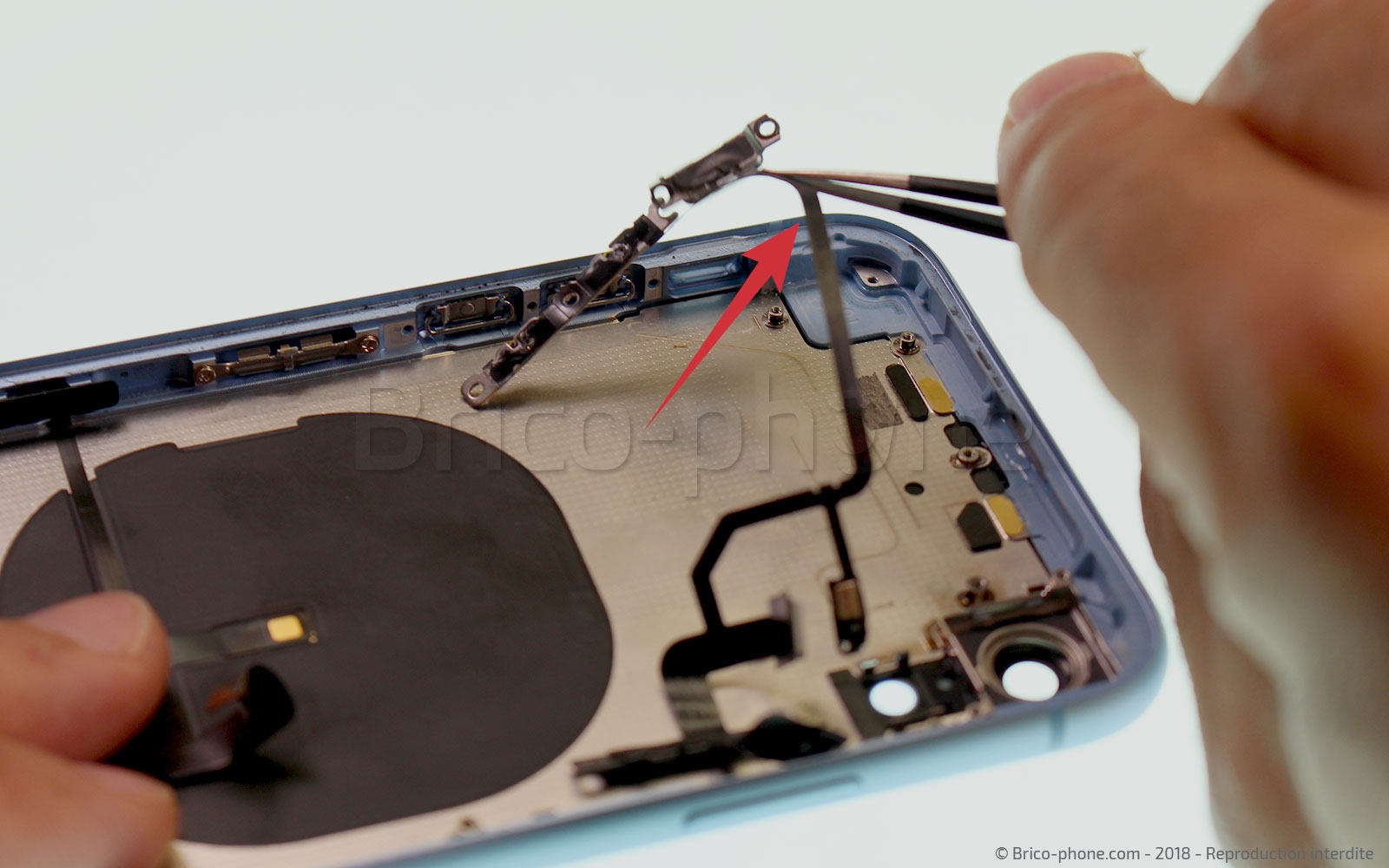

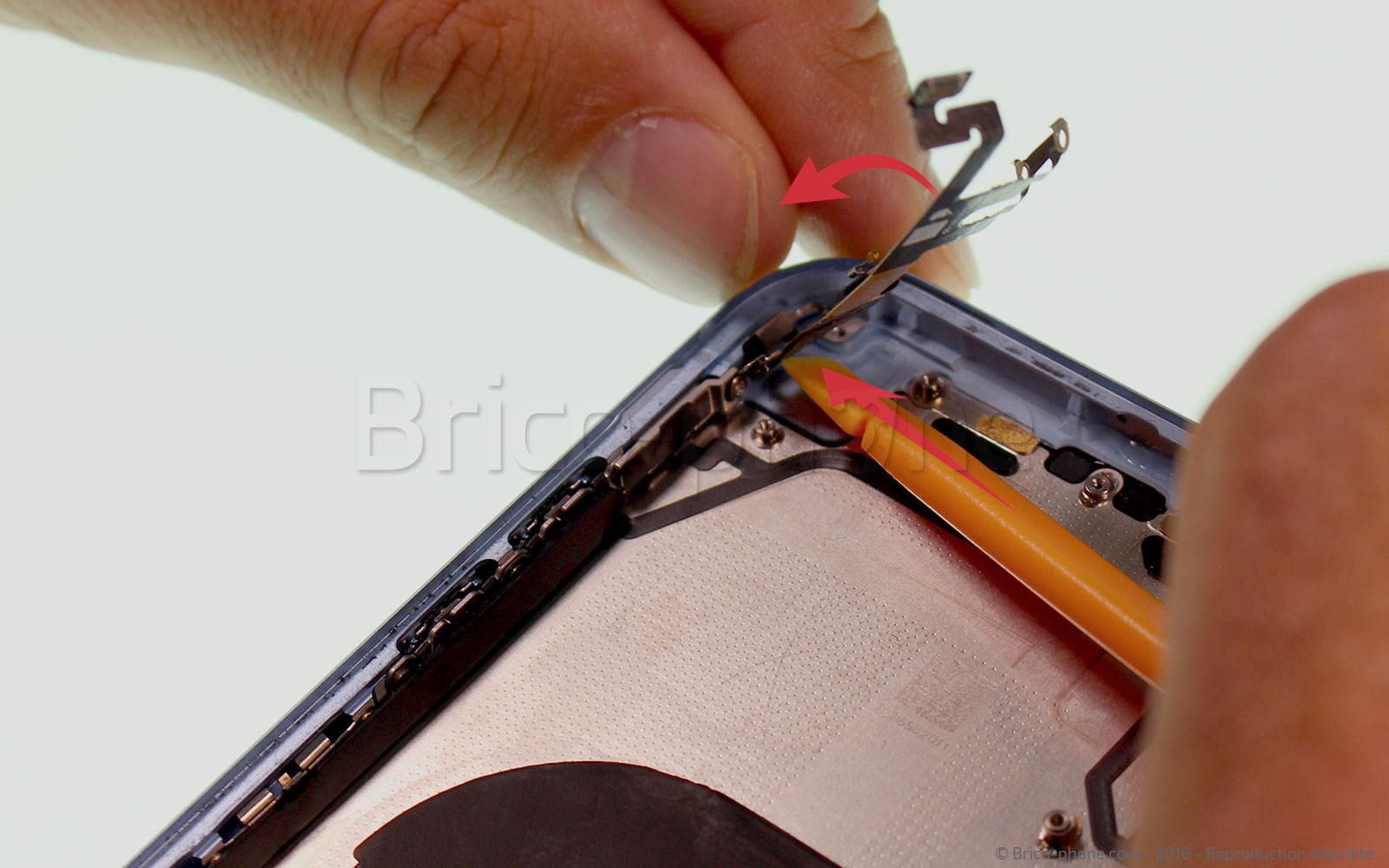

Maintenant la nappe est presque libre, elle reste simplement collée sur toute sa longueur à l'intérieur du châssis.
Commencez par enlever le cache plastique situé sur les supports des boutons volume.
Munissez-vous de la pincette afin de la retirer lentement et délicatement de son châssis.
Outils du kit utilisés
Outils du kit utilisés

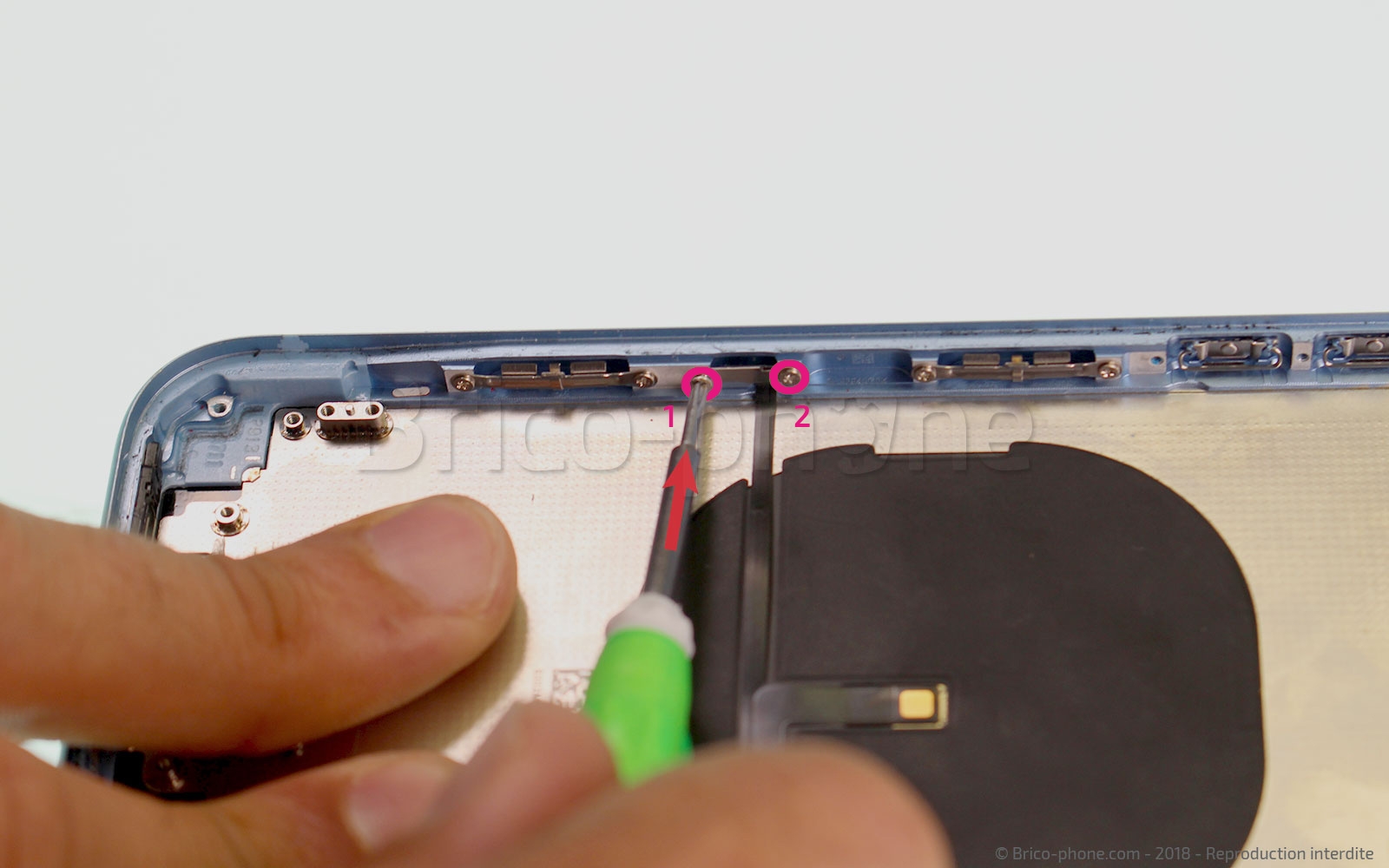

Etape 36 : Dévisser le support de la nappe induction

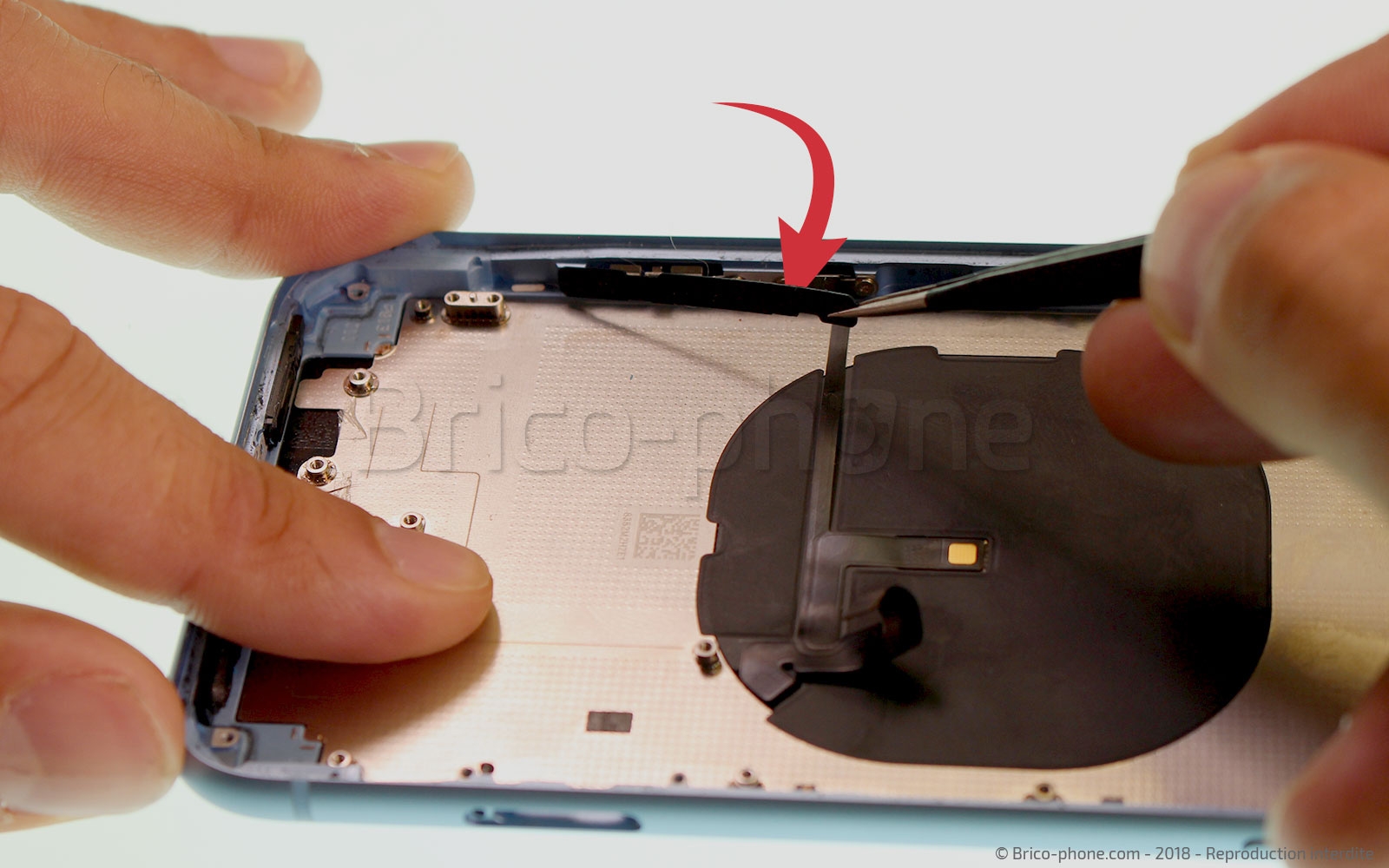

Nous allons maintenant passer au retrait de la nappe induction. Décollez l'isolant à l'aide de la pincette puis retirez les 2 vis cruciformes appelées O1 et O2 entourées en fuchsia.
Outils du kit utilisés
Outils du kit utilisés


Etape 37 : Décoller la nappe induction

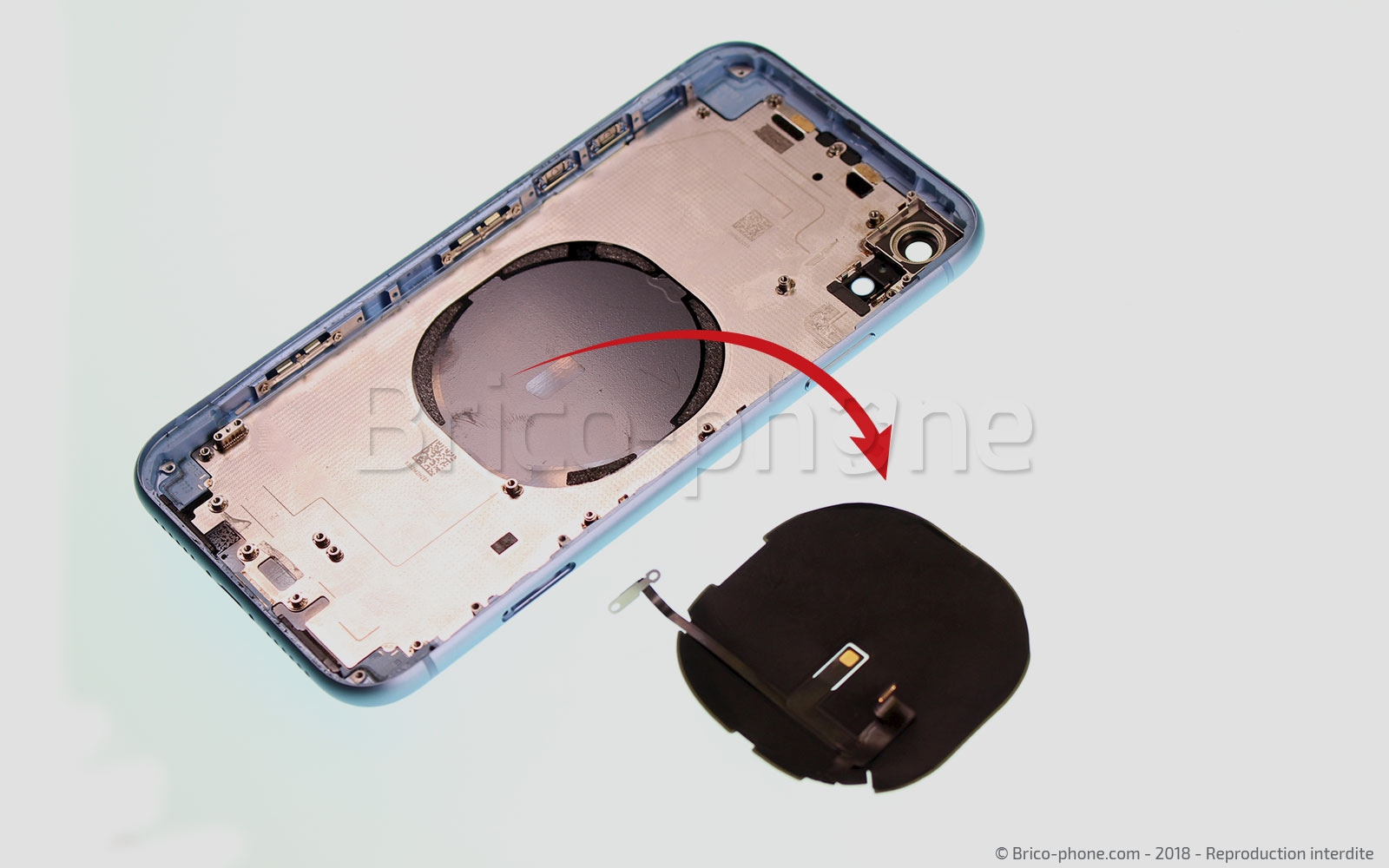

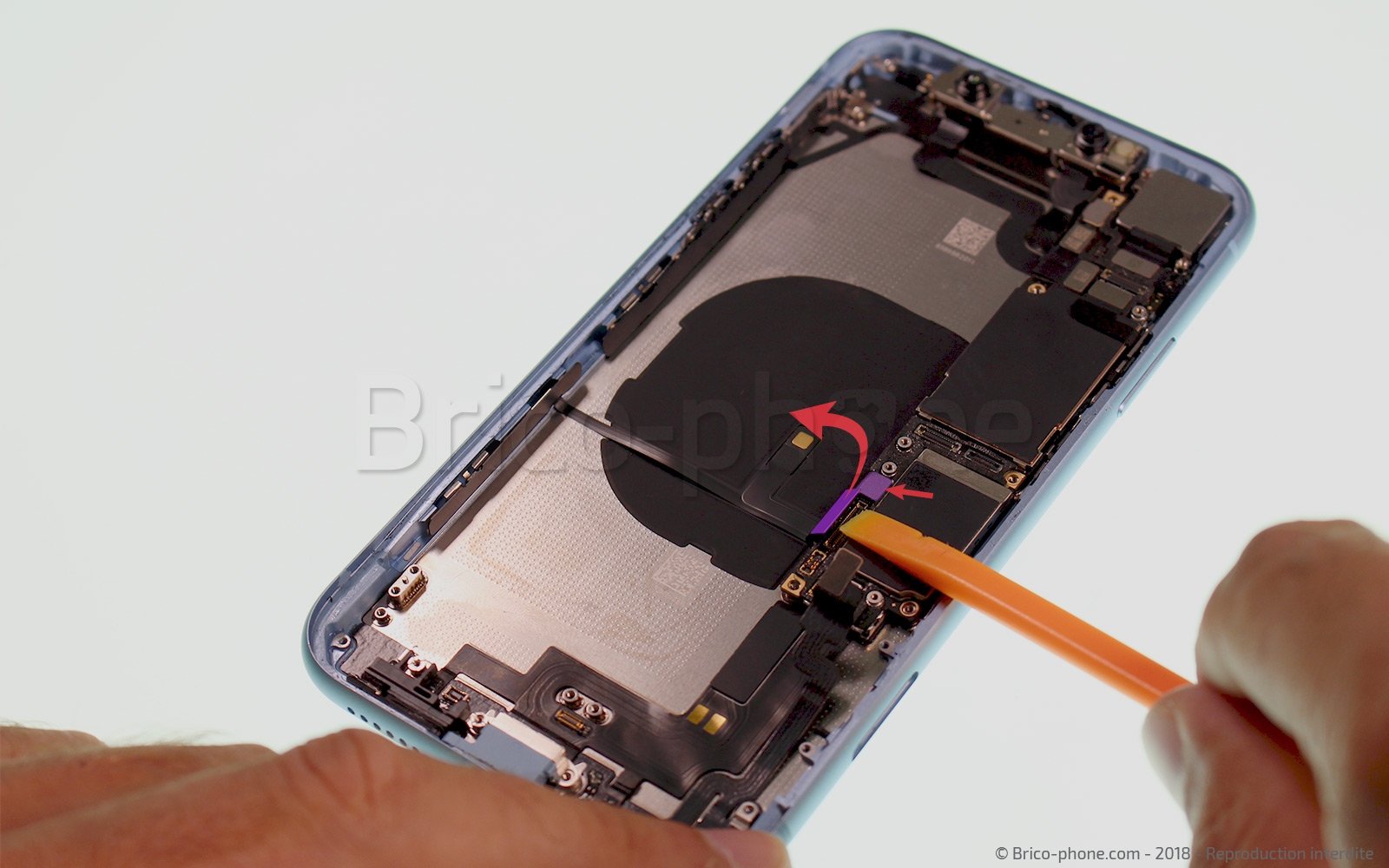

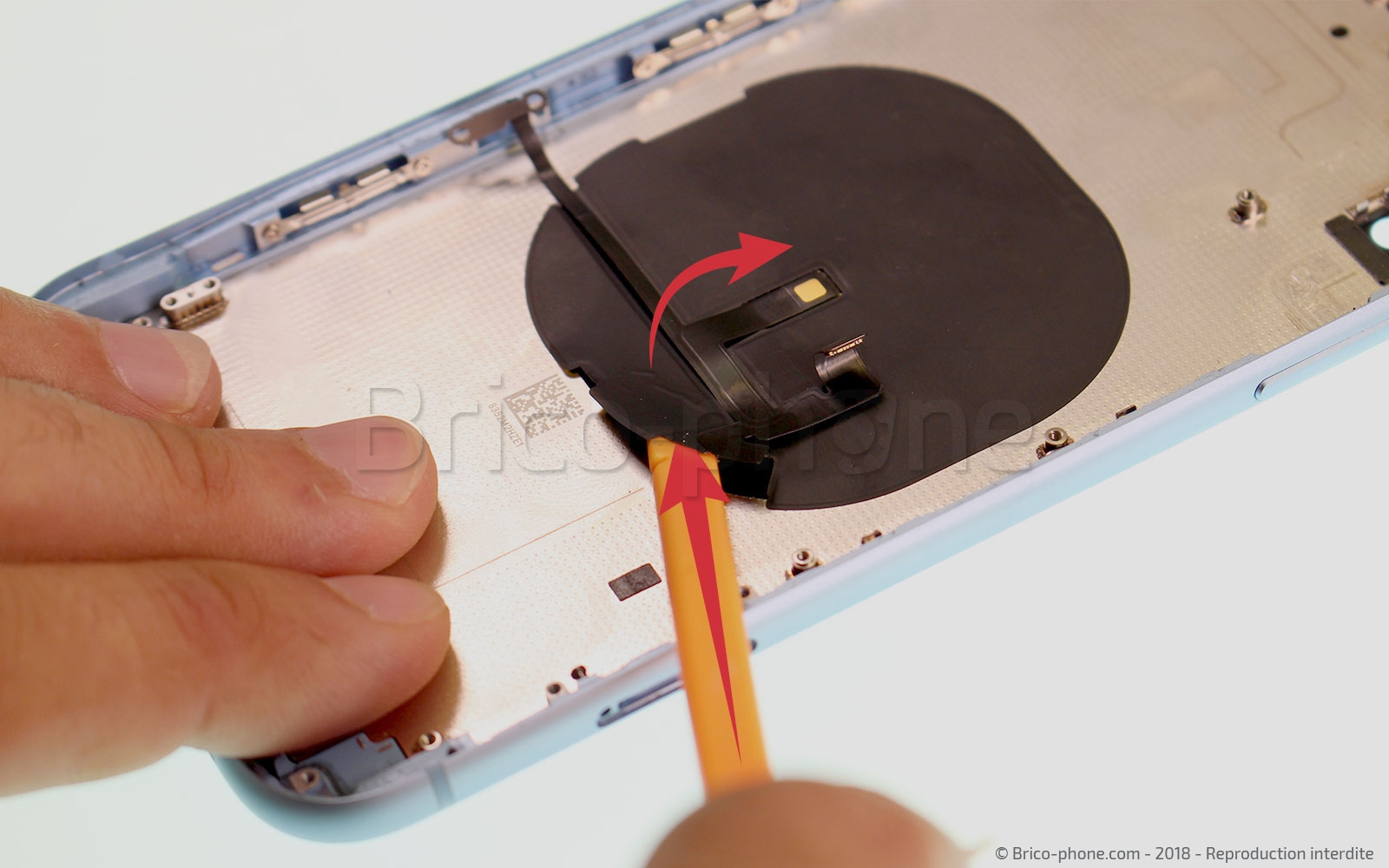

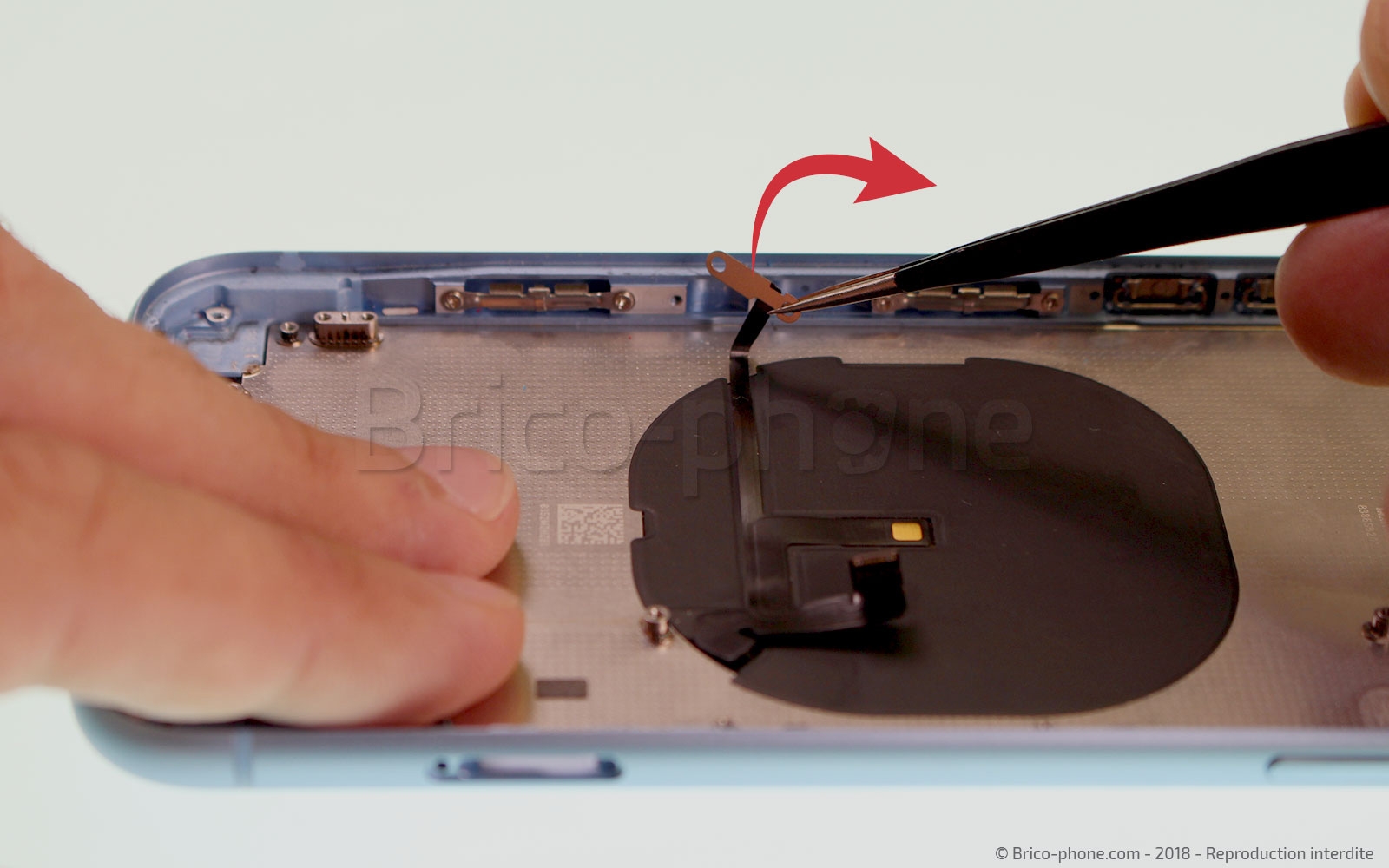

Il ne vous reste plus qu'à décoller lentement et minutieusement la nappe induction à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

Démontage terminé

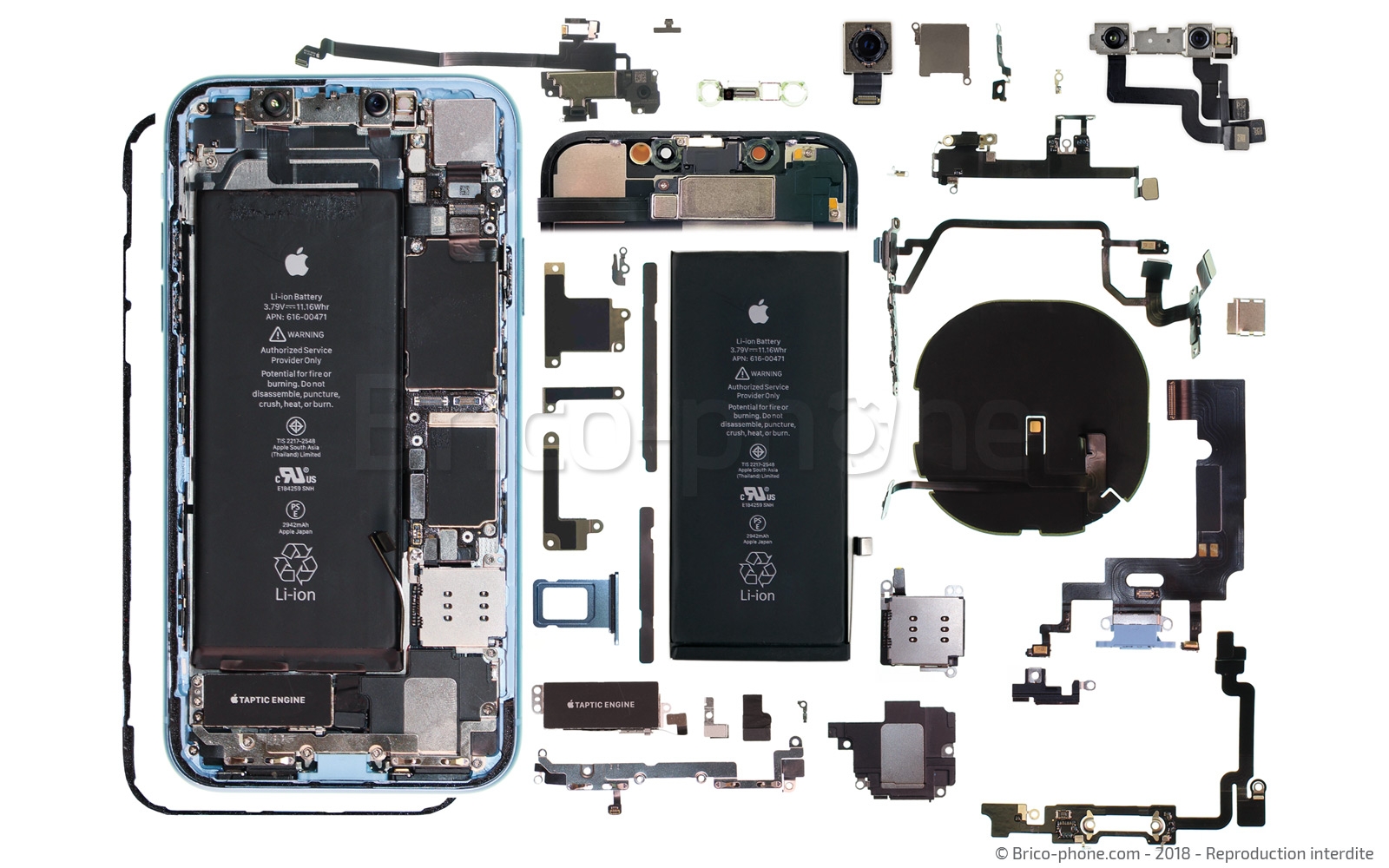

Le téléphone est maintenant entièrement démonté.
Chaque élément est numérotée sur le patron d'aide au montage fourni avec votre commande de pièces détachées si vous cherchez une pièce en particulier.
