Changement du connecteur de charge sur iPhone XS

Temps estimé : 75 min
Difficulté : 4/5
Note de réparabilité : 10/20
iPhone XS | Temps estimé : 75 min | Difficulté : 4/5

Grâce à notre tutoriel photos, vos soucis de prise usb lightning ne seront plus qu'un mauvais souvenir. Vous pouvez remplacer vous-même, chez vous, le connecteur de charge. Commencez par vérifier l'intérieur de votre prise avant de vous lancer dans cette réparation. L'accumulation de poussière dans ce petit trou est souvent liée à ce problème et une petite pincette ou un cure-dent peut aider à attraper ce petit tas de saletés.

Si votre câble, ou votre kit main-libre par exemple, n'est toujours pas reconnu, pas d'autre choix, vous devez remplacer le connecteur de charge. Pour recharger la batterie, vous pouvez continuer d'utiliser le chargement par induction en attendant de réparer votre iPhone.
La réparation n'est pas la plus simple sur l'iPhone XS mais grâce à notre tutoriel photo gratuit, vous pourrez remplacer la pièce à moindre frais et ainsi économiser plusieurs centaines d'euros en suivant simplement les étapes pas à pas.

Diagnostic

›  Votre iPhone XS n'est plus reconnu par l'ordinateur quand vous le branchez
›  L'icône de charge clignote lorsque vous branchez le câble

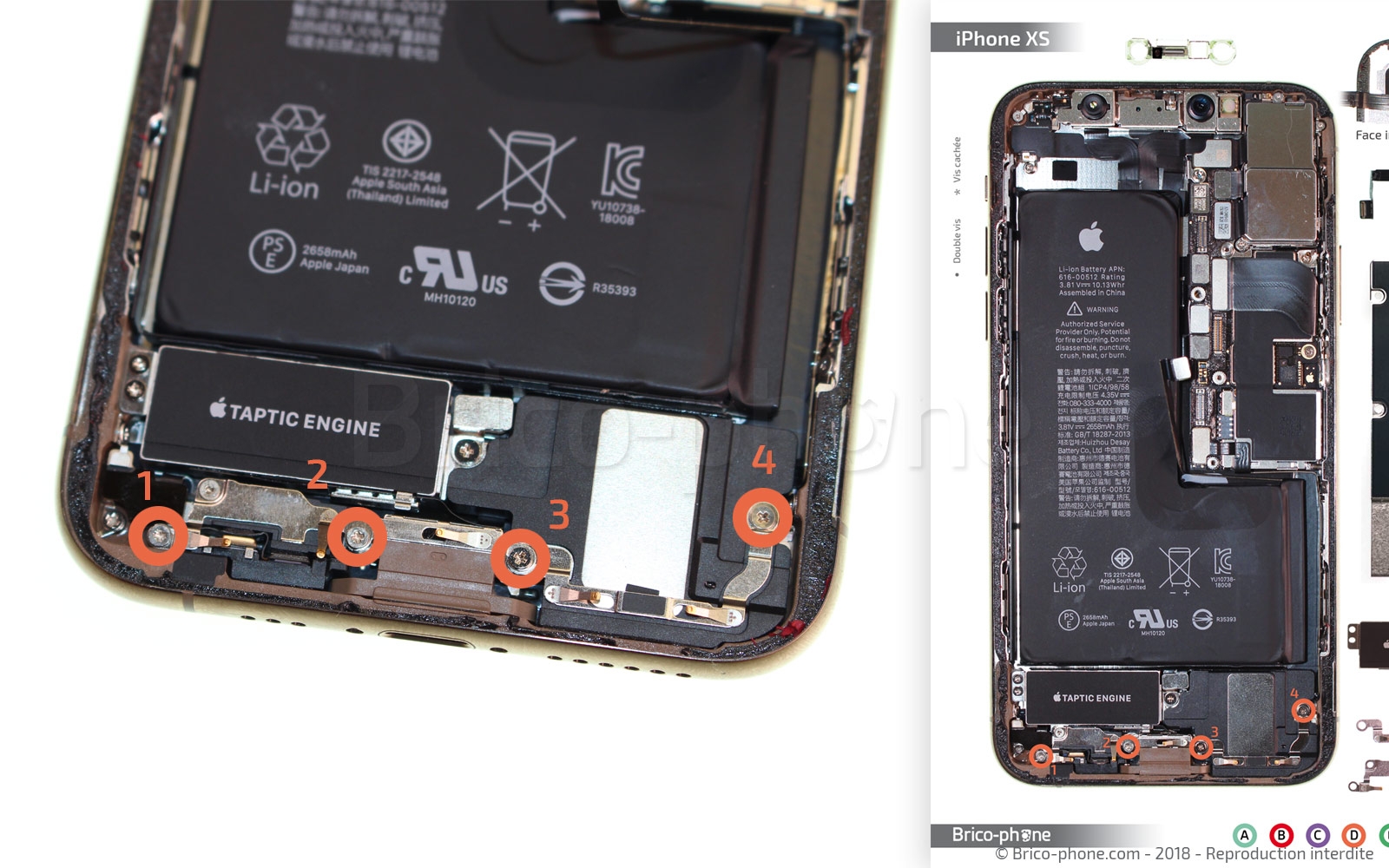

›  Votre batterie ne prend plus la charge
›  Votre kit main-libre ne fonctionne plus quand vous le branchez
›  Vous avez des problèmes de sons

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge noir pour iPhone XS
17,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

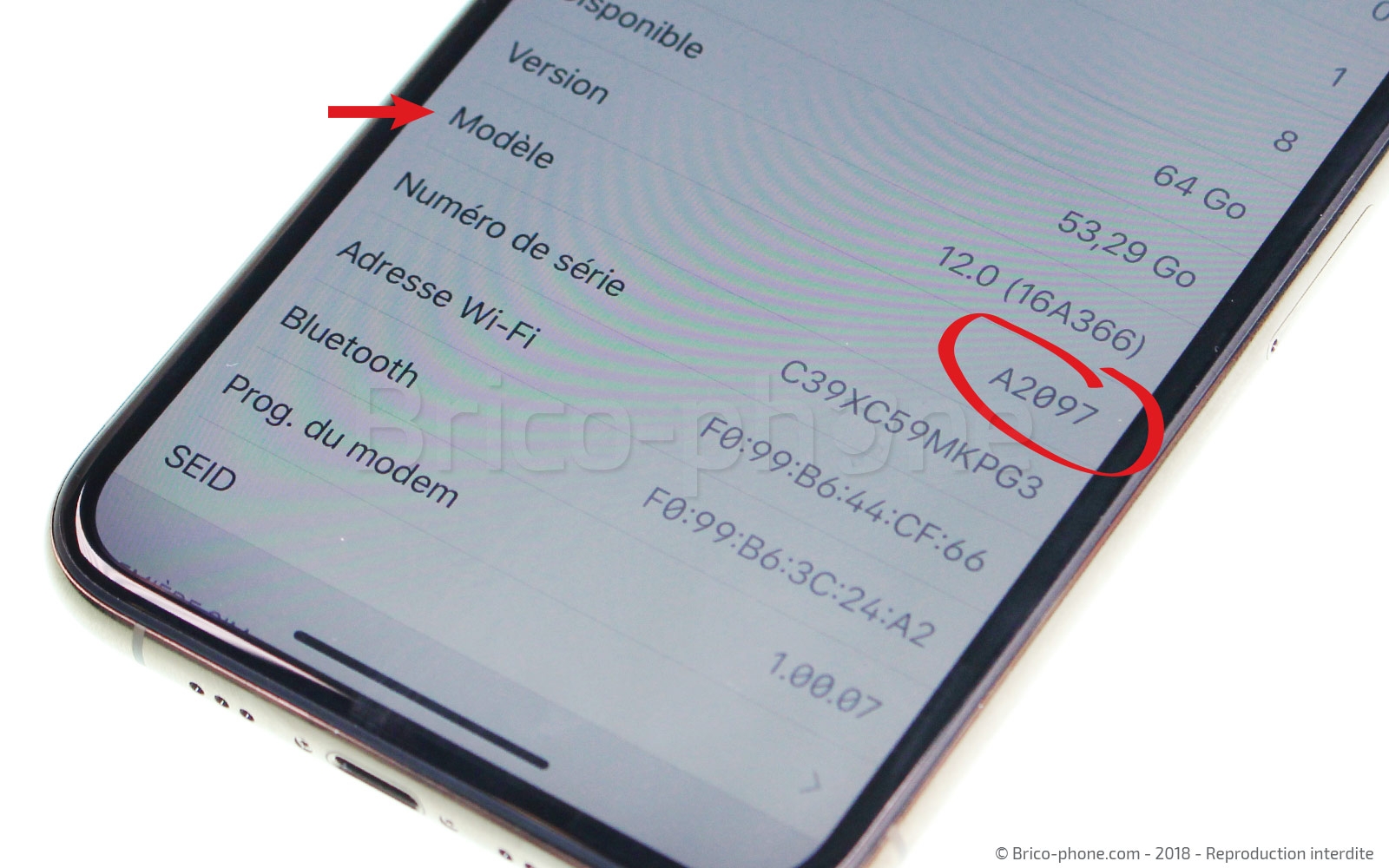

Etape 1 : Contrôler votre modèle
Avant de commencer la réparation, vérifiez bien le modèle d'iPhone que vous possédez si vous n'êtes pas sûr. Rendez-vous dans les réglages ou vérifiez sur la boîte d'origine ou sur la facture d'achat.
Le numéro de modèle de l'iPhone XS est A2097.

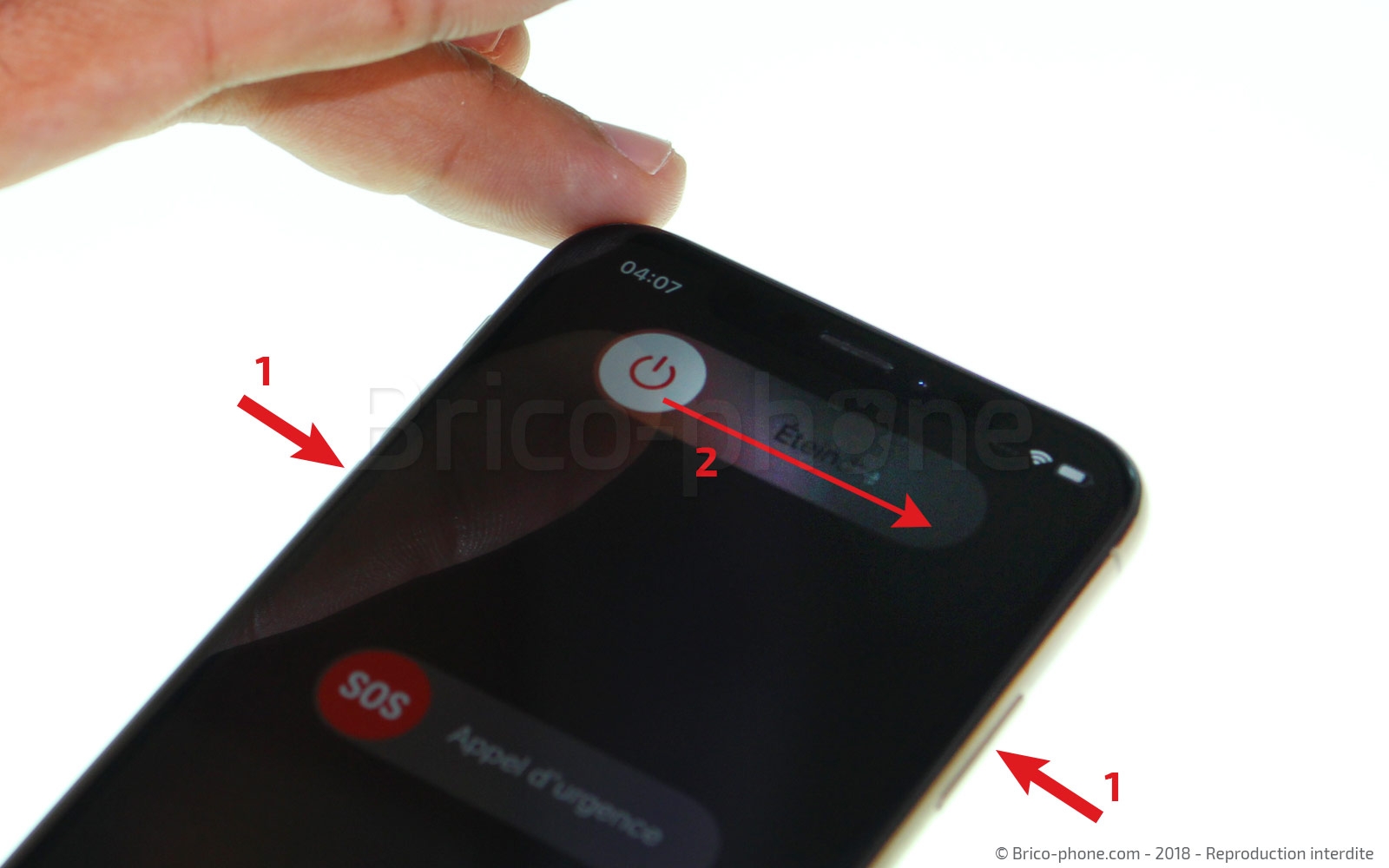

Etape 2 : Eteindre l'iPhone
Eteignez votre iPhone XS en appuyant sur un bouton volume sur la gauche (+ ou -) et ensuite sur le bouton de droite sans relâcher le bouton volume, jusqu'à ce que l'écran montre le bouton "éteindre" à faire glisser.

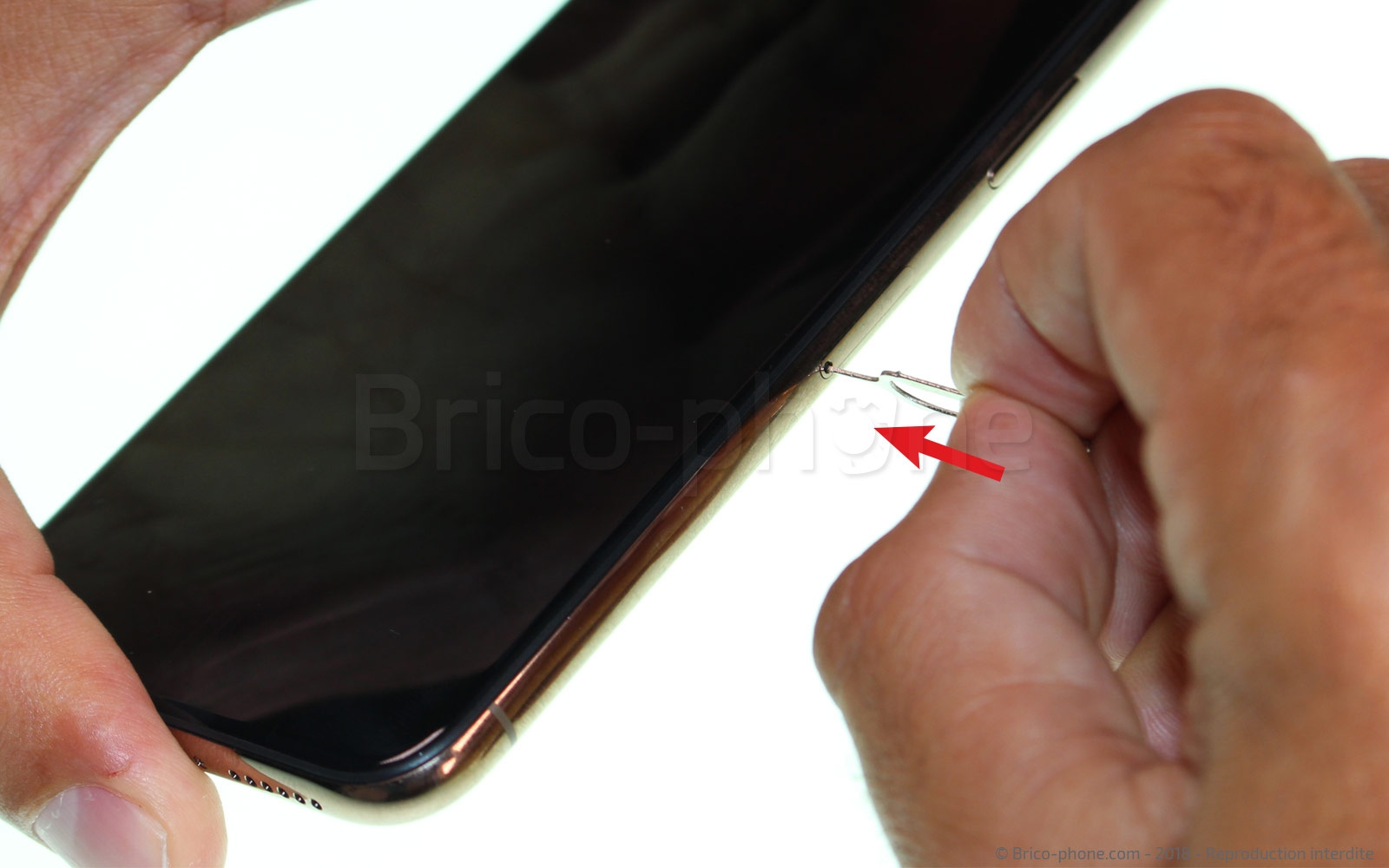

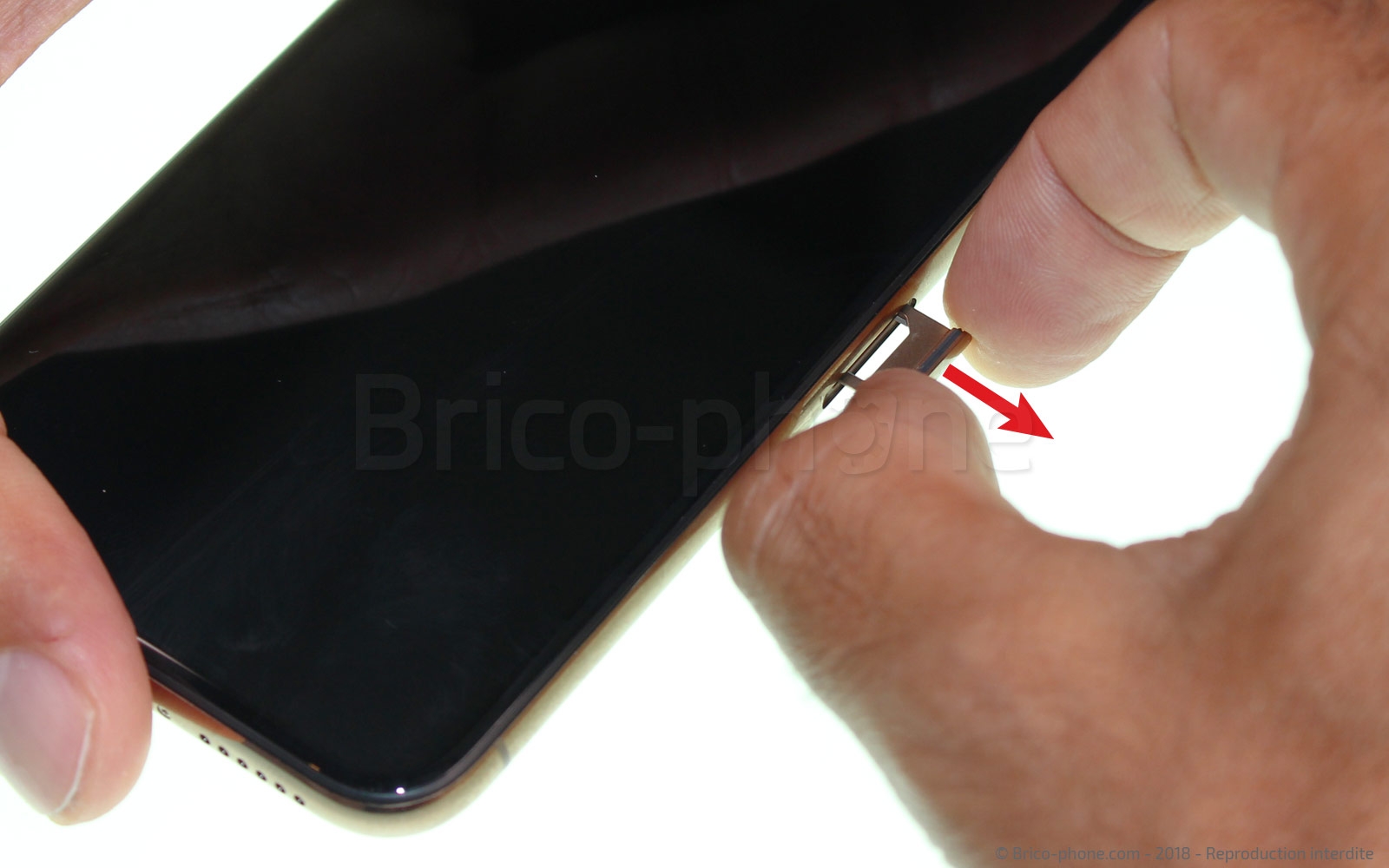

Retirez le tiroir sim. Pour cela, introduisez la pointe de l'outil d'origine ou de celui fourni dans le kit d'outils dans le petit trou situé à droite du châssis.
Outils du kit utilisés
Outils du kit utilisés

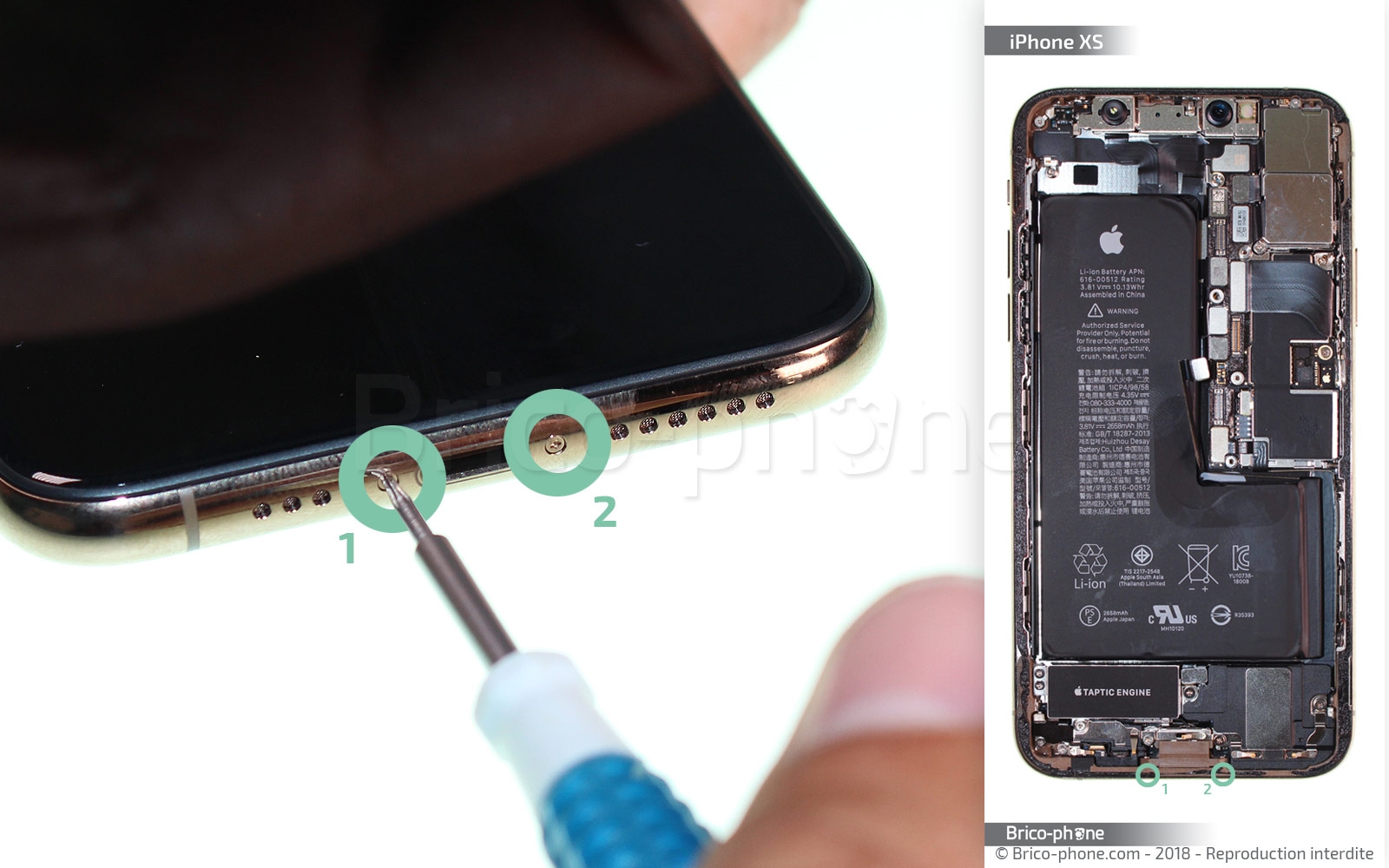

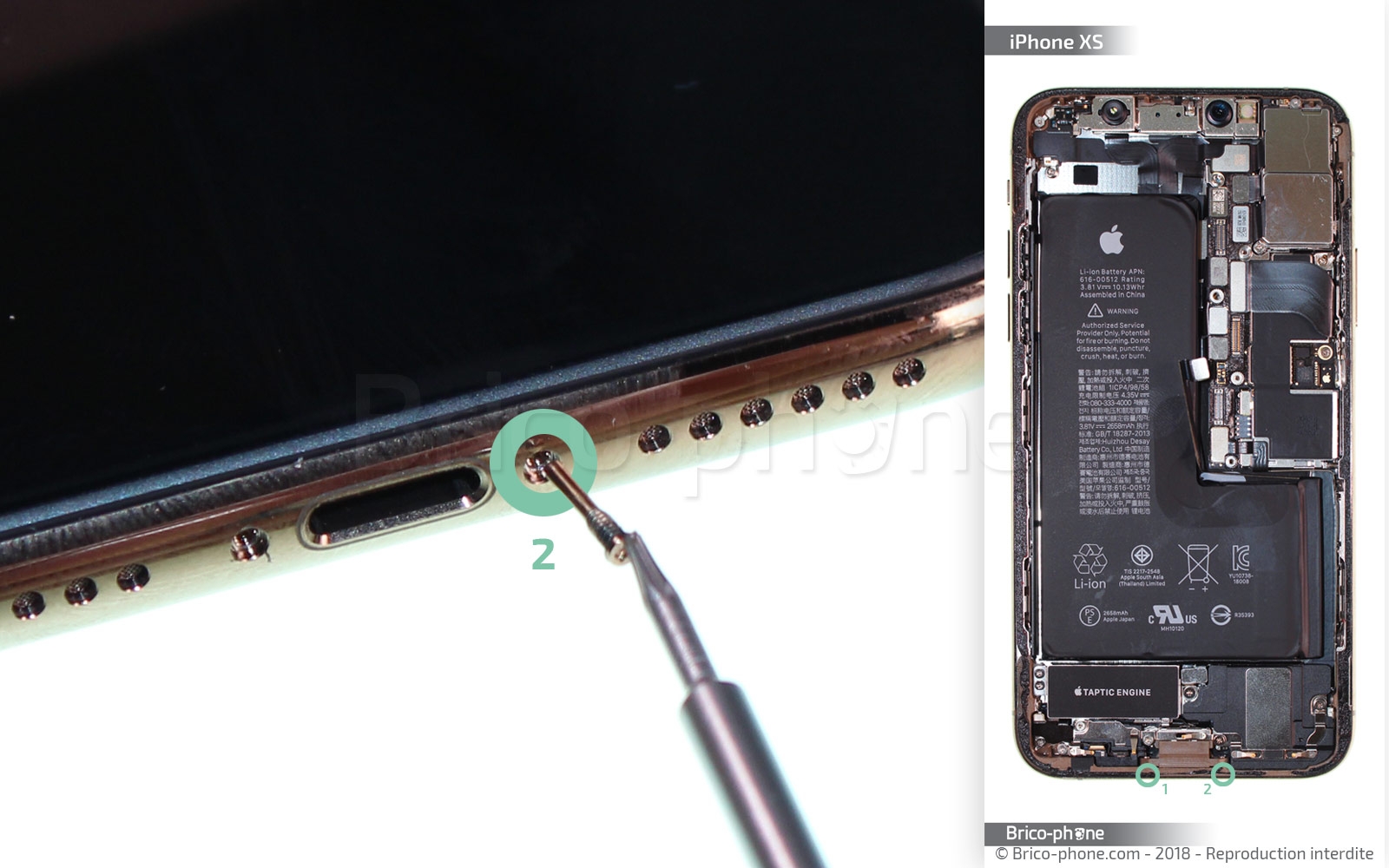

Etape 3 : Retirer les vis pentalobe
L'iPhone XS est fermé par deux vis en forme pentalobe, spécifiques à Apple, en bas du châssis. Utilisez le tournevis pentalobe 0.8 pour les retirer et placez-les ensuite sur le patron d'aide au montage pour ne pas les perdre.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
9,90 €
Etape 4 : Créer un point d'insertion

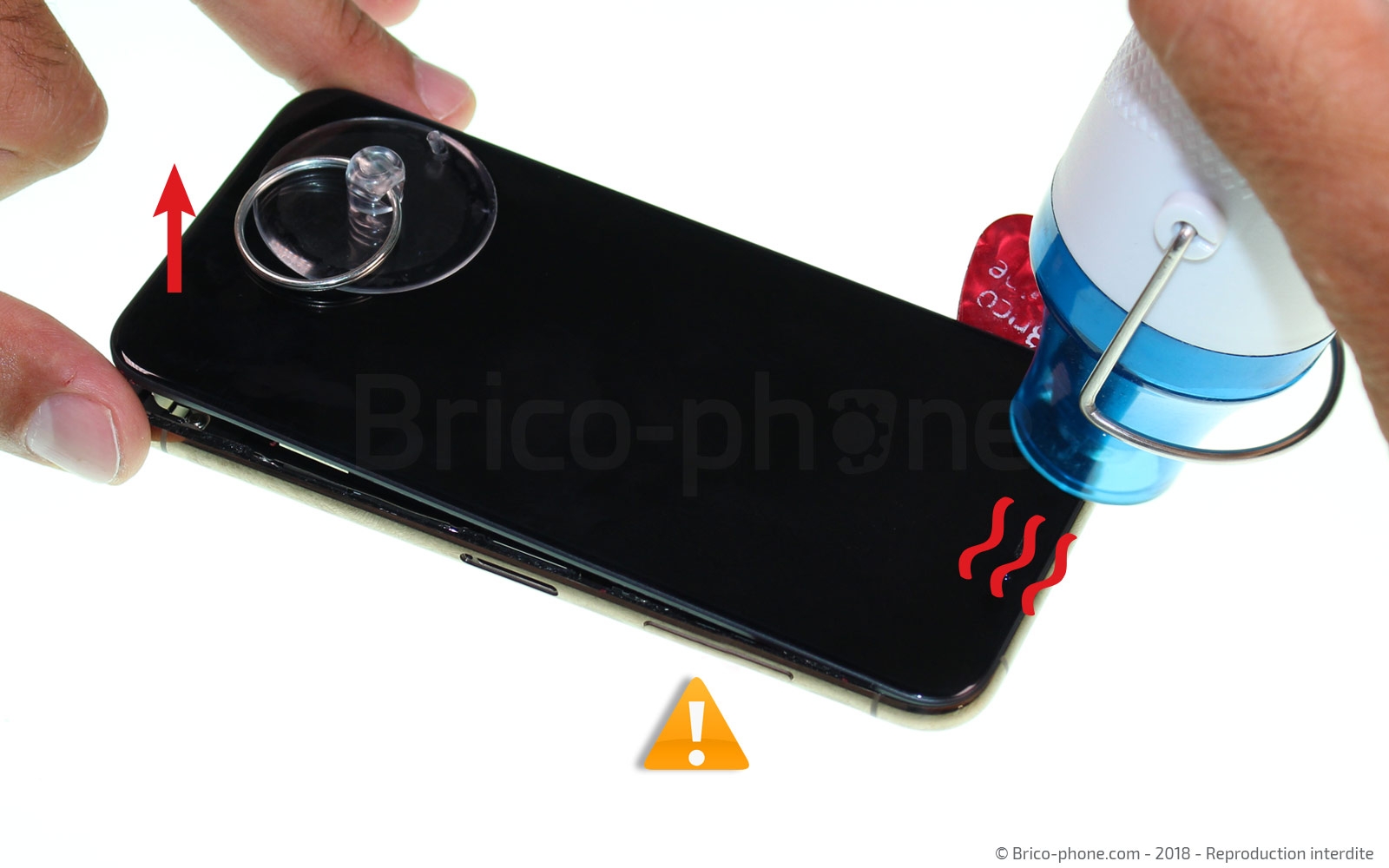

Afin de créer un interstice entre le châssis et l'écran de l'iPhone XS, vous devez chauffer le contour de l'écran pour ramollir le joint.

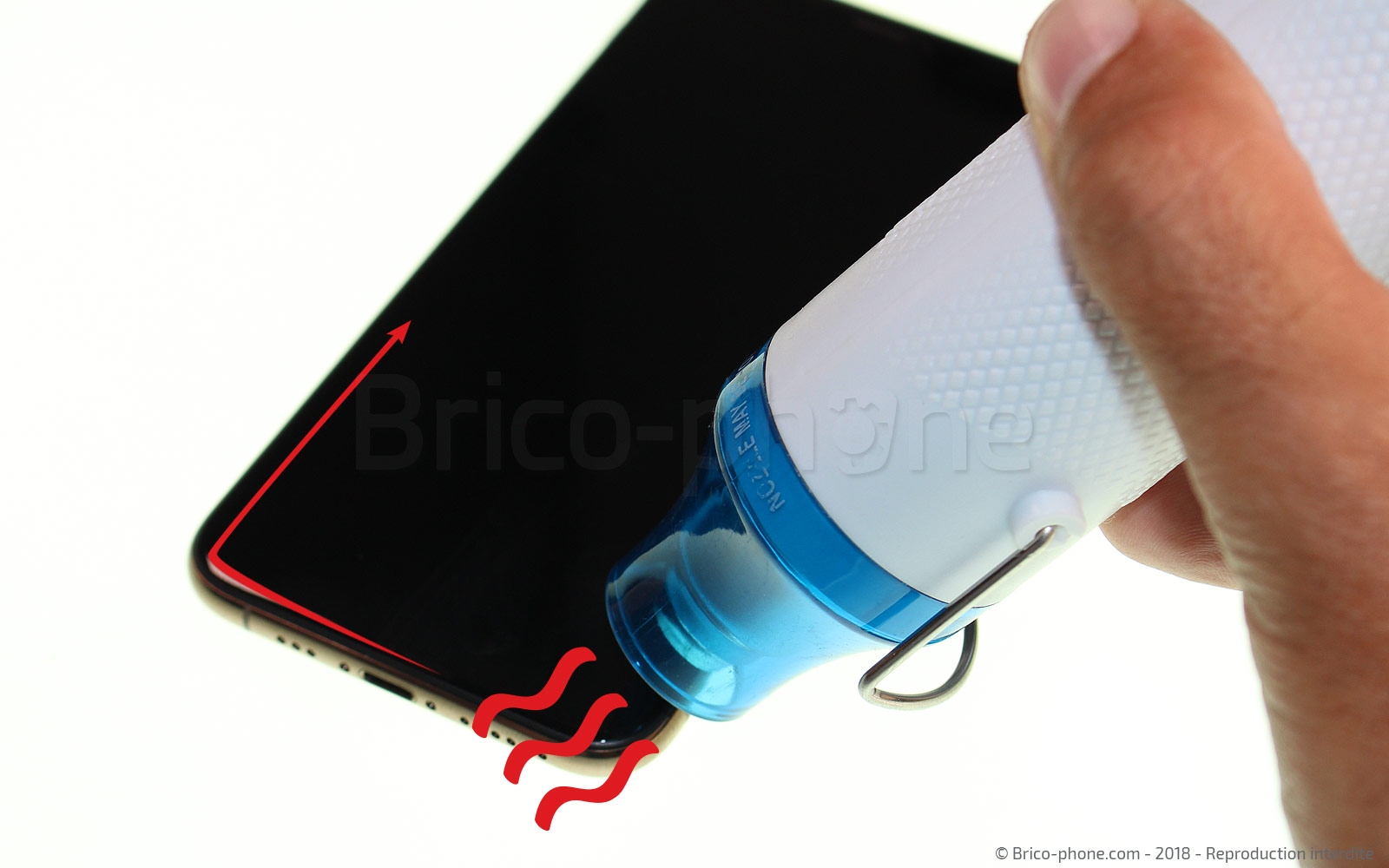

Pour cela, utilisez un décapeur thermique, un petit modèle, pratique et peu coûteux, est en vente sur notre site ou bien utilisez un sèche-cheveux à air chaud. Réglez la température sur environ 80°C.

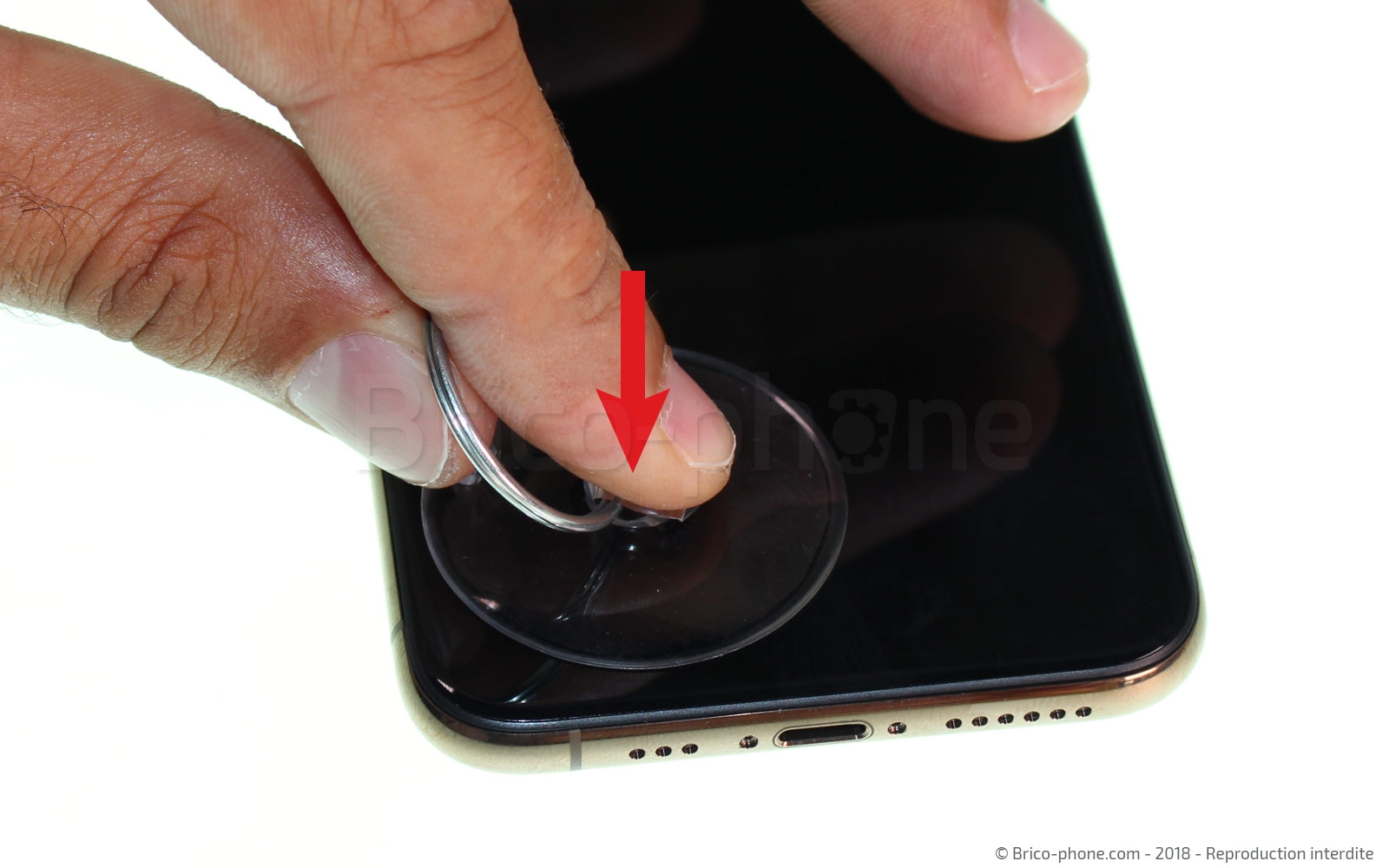

Lorsque le contour est suffisamment chaud, placez la ventouse sur un des angles du bas de l'écran et tirez fortement dessus pour le soulever et ainsi, insérer le médiator métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 5 : Décoller l'écran

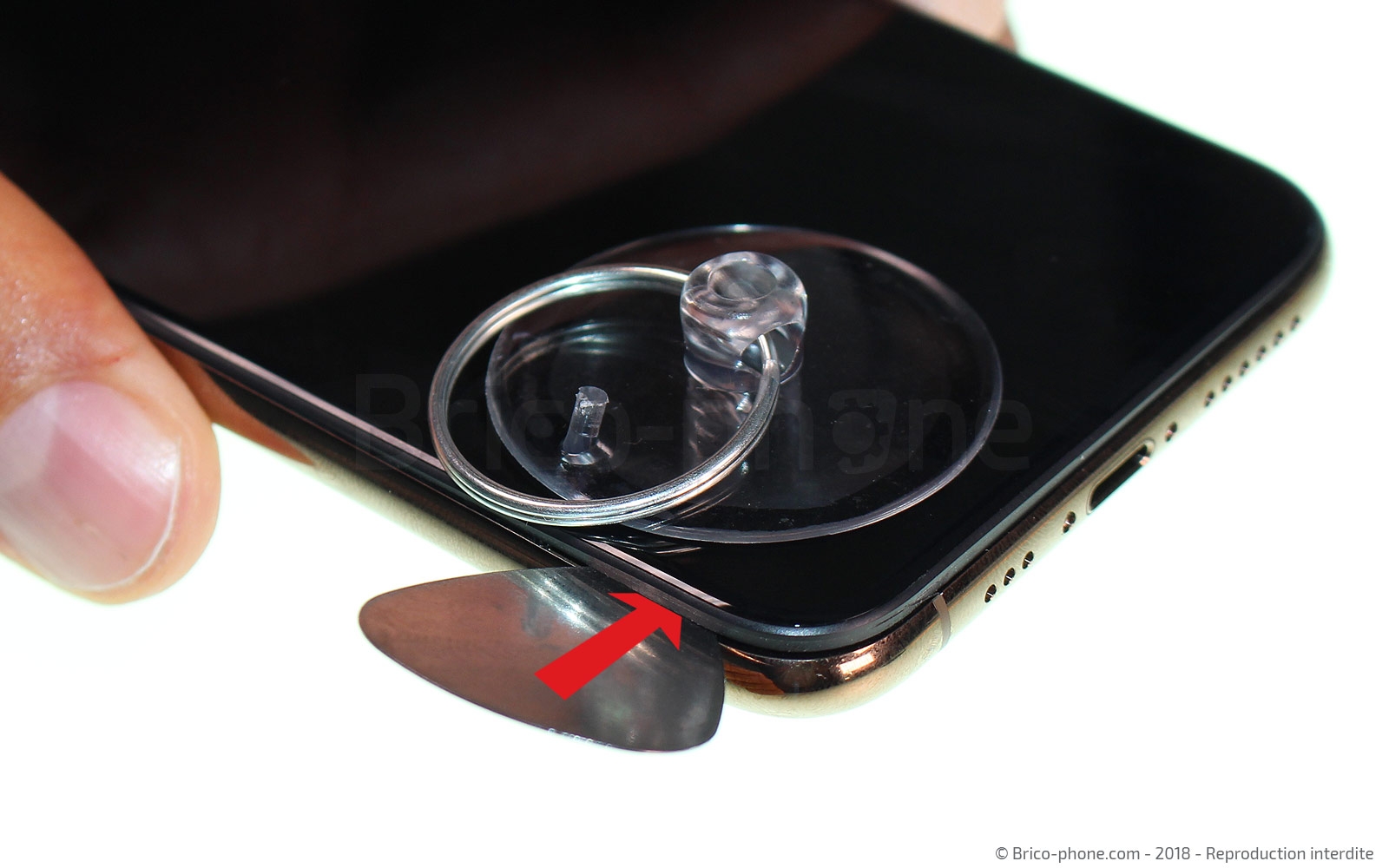

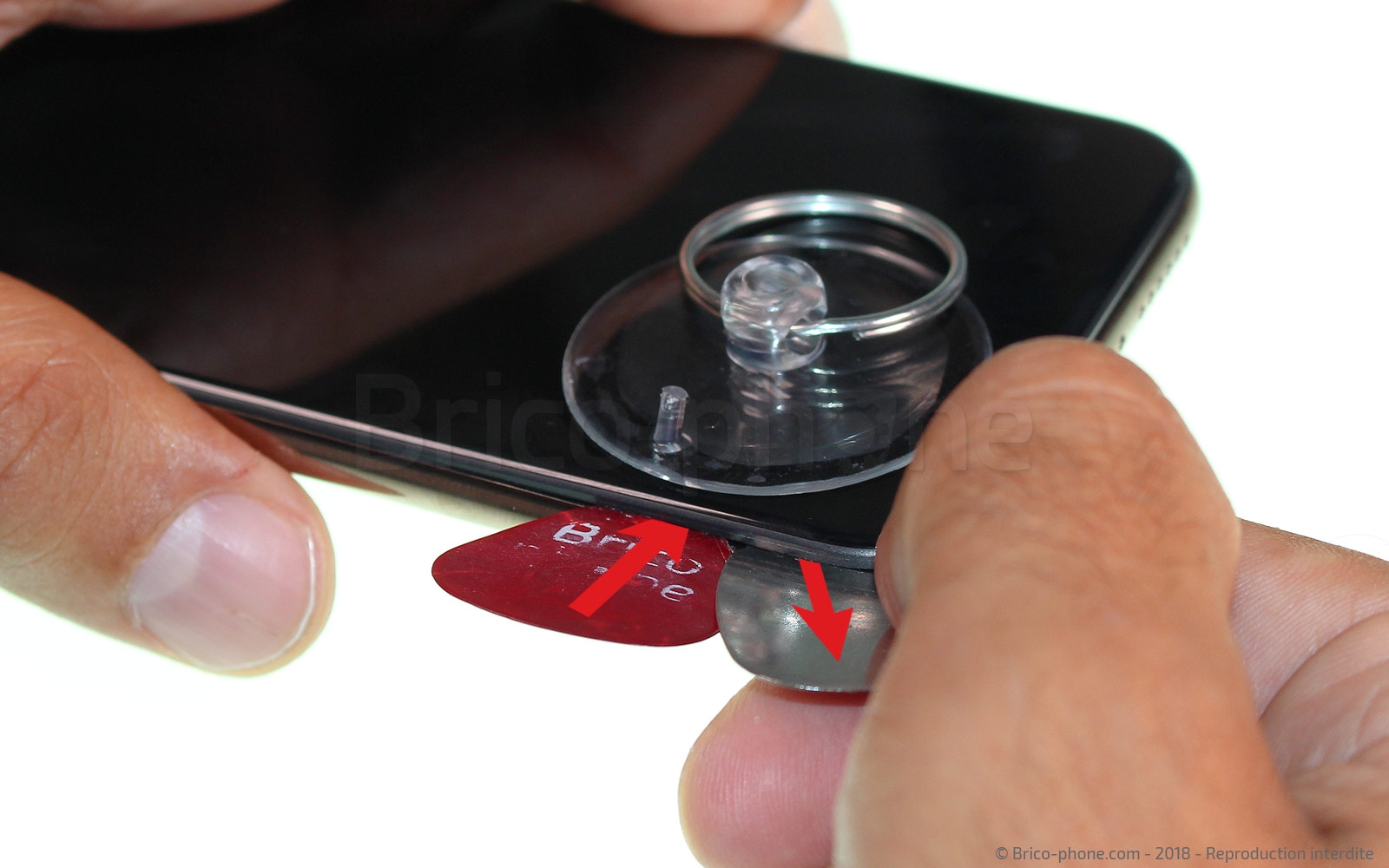

Une fois l'interstice créé, glissez un médiator en plastique juste à côté de celui en métal puis enlevez le médiator métal. Cela évitera de rayer le châssis lorsque vous le ferez glisser.
Glissez ensuite les médiators en plastique le long du contour en veillant à ne pas faire aller sur la partie droite (zone entre les pointillés). Les nappes de l'écran sont rattachées à la carte mère de ce côté et elles sont proches du bord du châssis, vous risqueriez fortement de les endommager, ce qui vous coûterait le prix d'un écran en plus de votre réparation de base.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

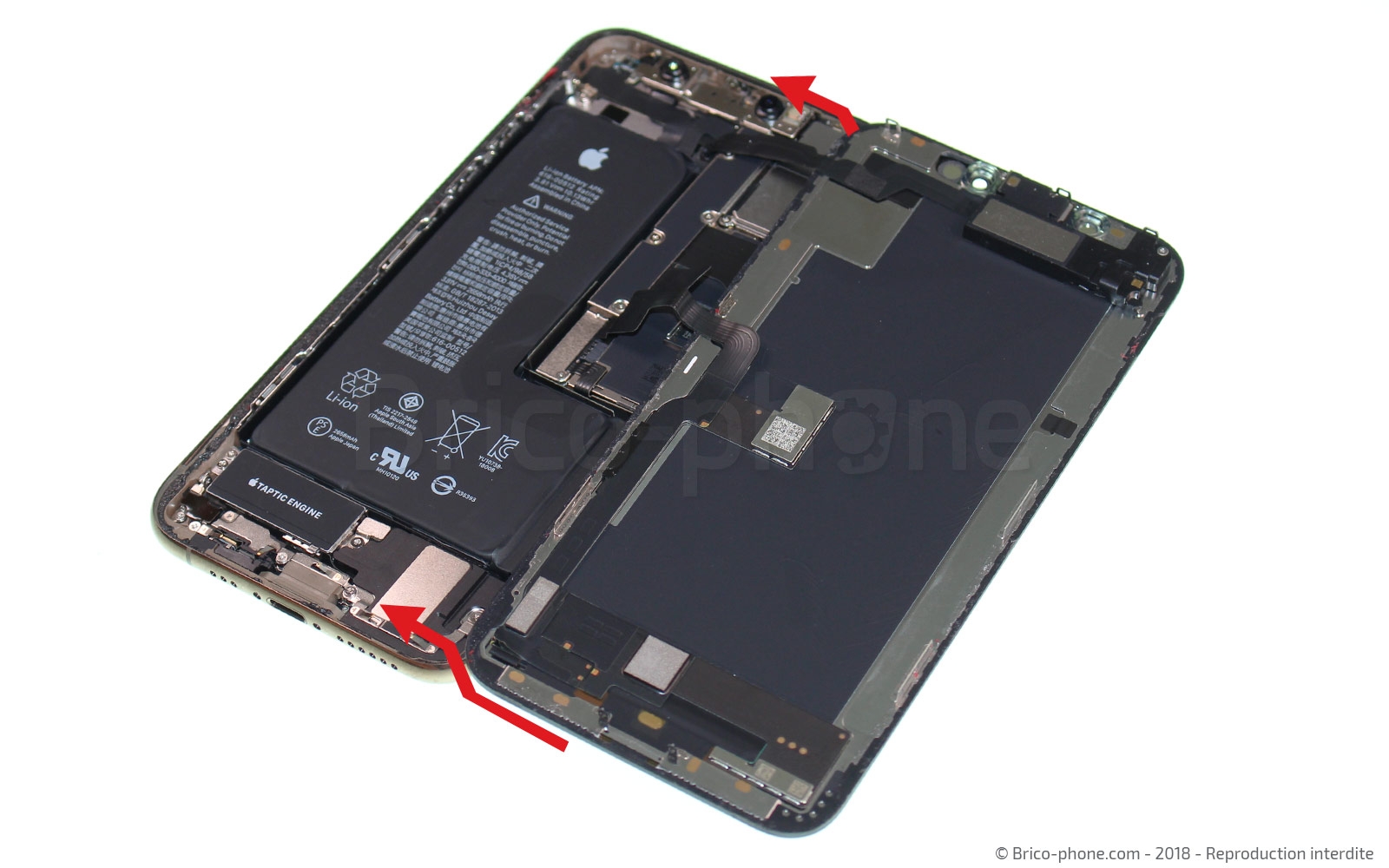

Etape 6 : Ouvrir l'écran

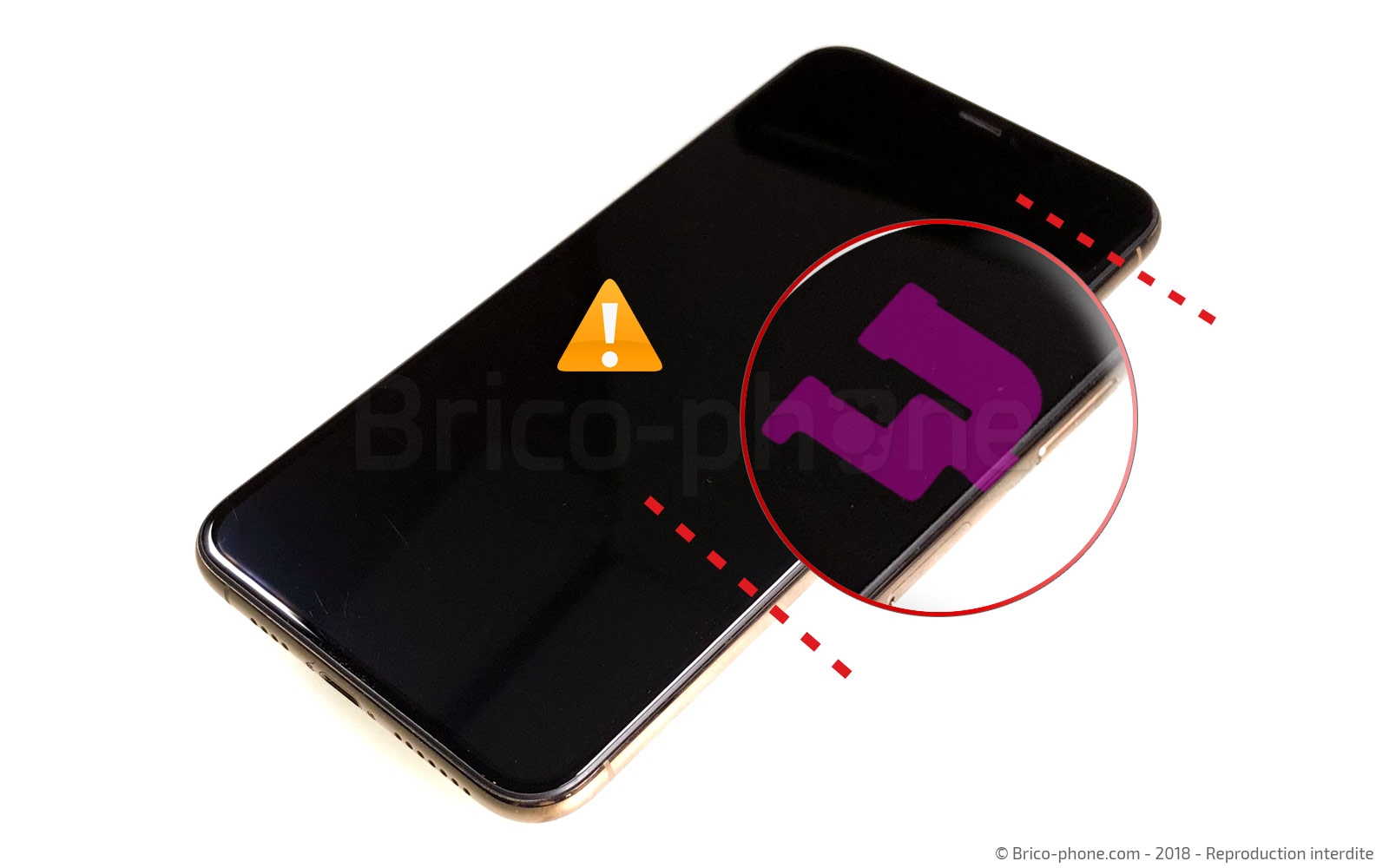

N'hésitez pas à chauffer à plusieurs reprises si jamais le joint s'est refroidi ou si vous sentez une résistance. Attention toujours aux nappes qui sont reliées sur la droite.

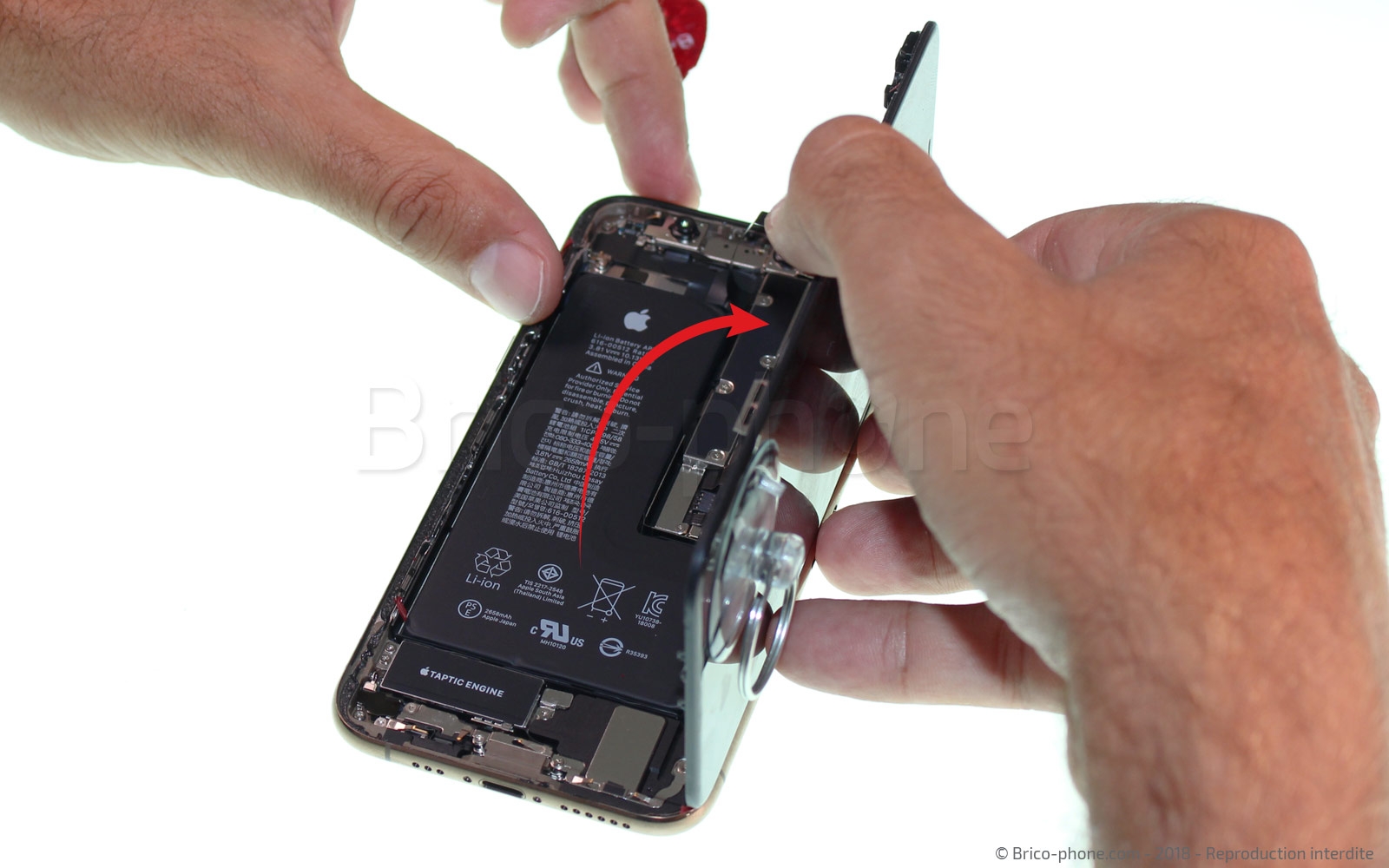

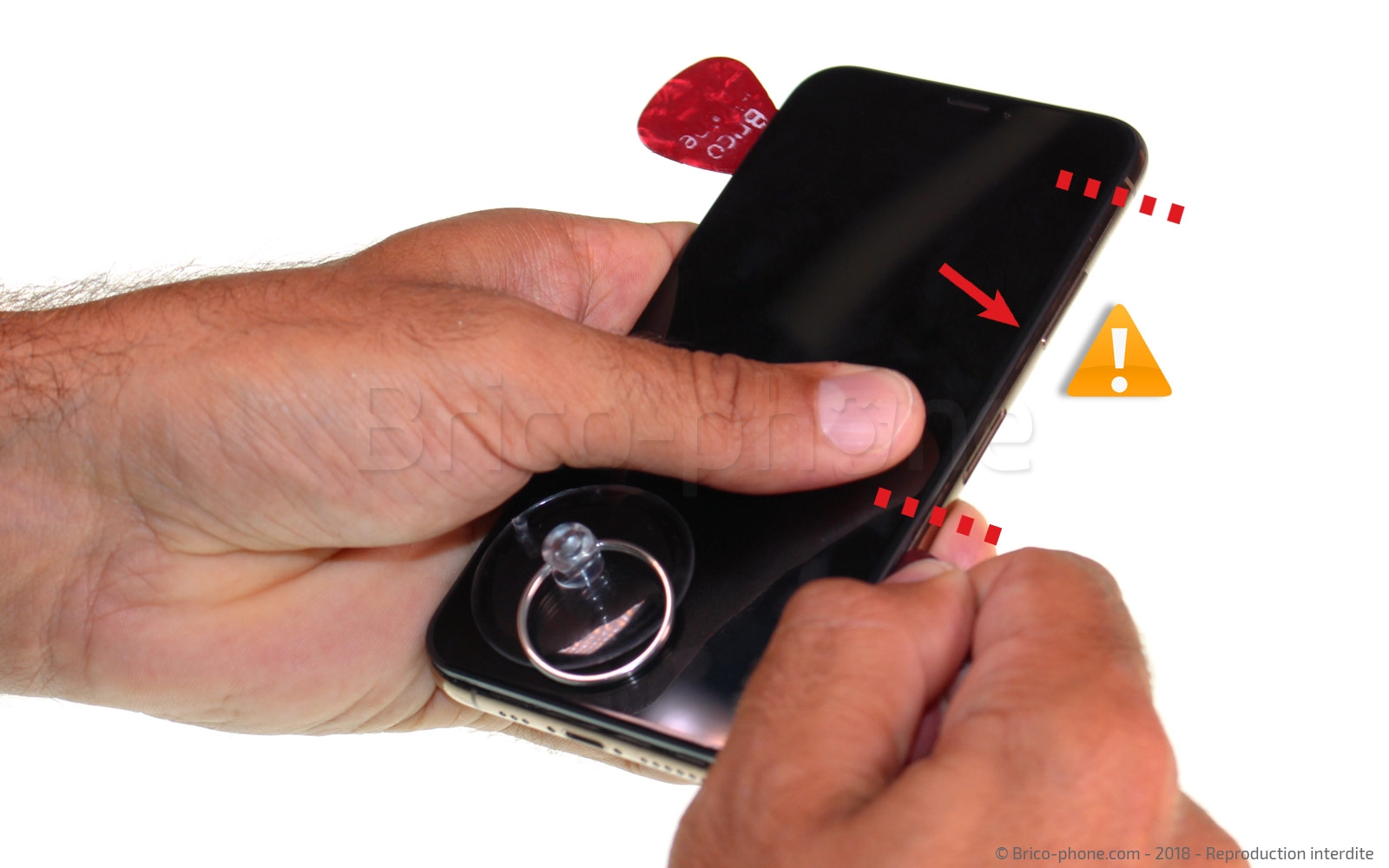

Ouvrez l'écran de l'iPhone XS de la gauche vers la droite. Ne forcez pas pour mettre l'écran à plat car les nappes sont trop courtes et certains clips en métal sont peut être encore coincés dans le châssis notamment sur le côté droit. Vous pouvez faire un peu levier sur la partie droite maintenant que vous voyez les nappes. Puis soulevez légèrement l'écran sur quelques millimètres et chevauchez-le au-dessus du châssis.
Ne tirez jamais sur l'écran. Les nappes sont fragiles et une nappe déchirée vous obligerait à remplacer le bloc écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

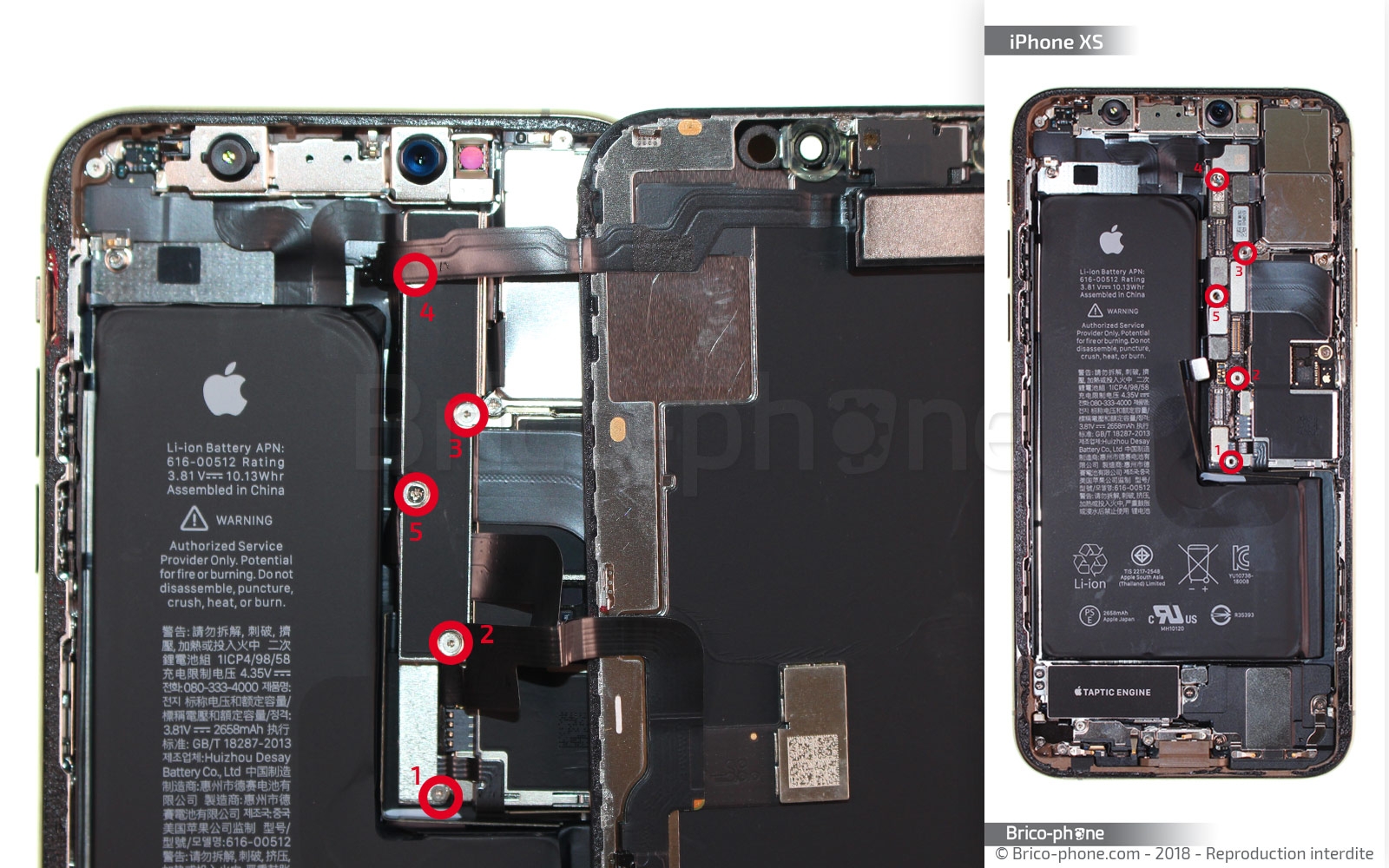

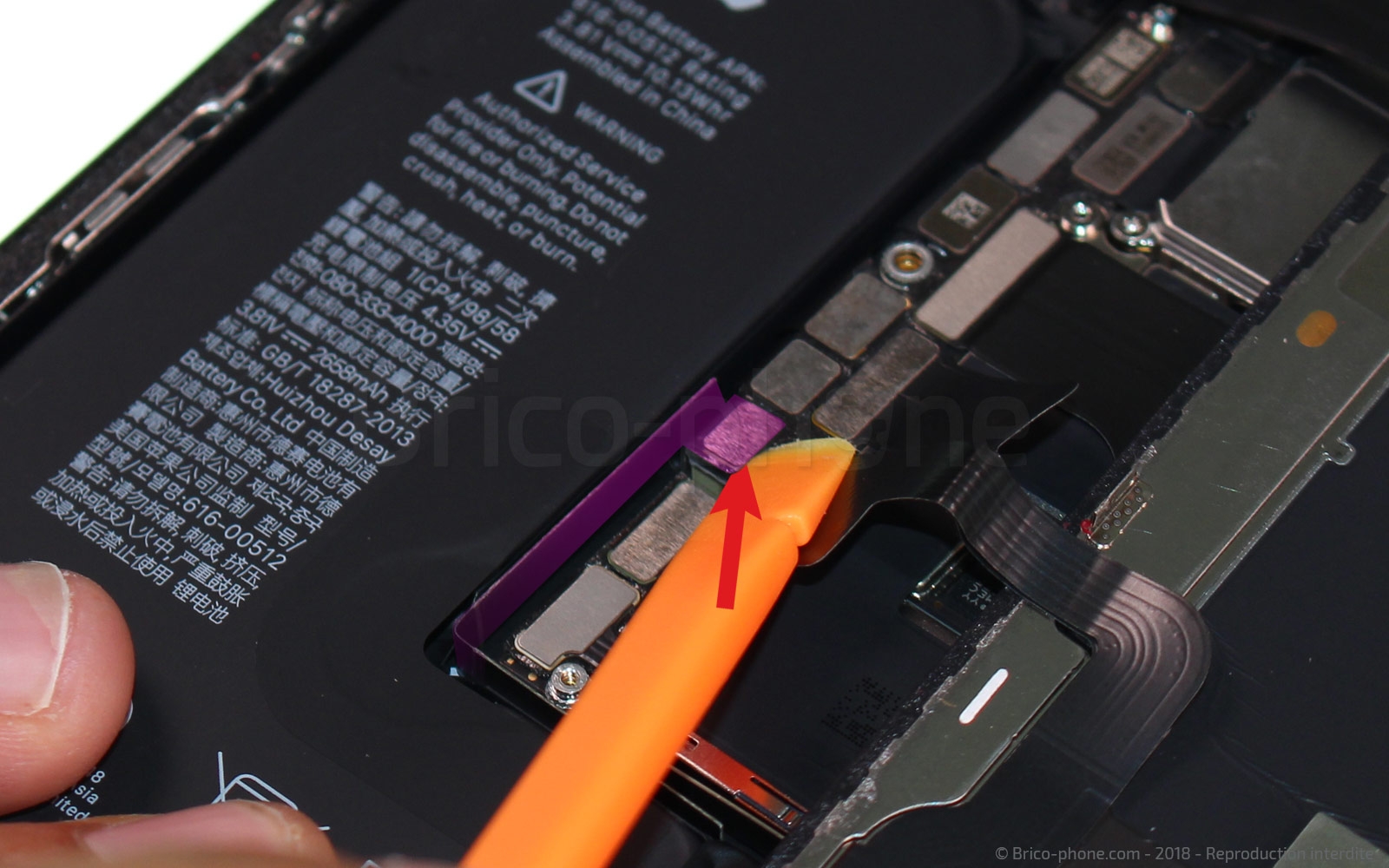

Etape 7 : Dévisser la plaquette
Les connecteurs des nappes de l'écran ainsi que de la batterie sont protégés par une longue plaquette métallique nommée #01 sur le patron d'aide au montage.

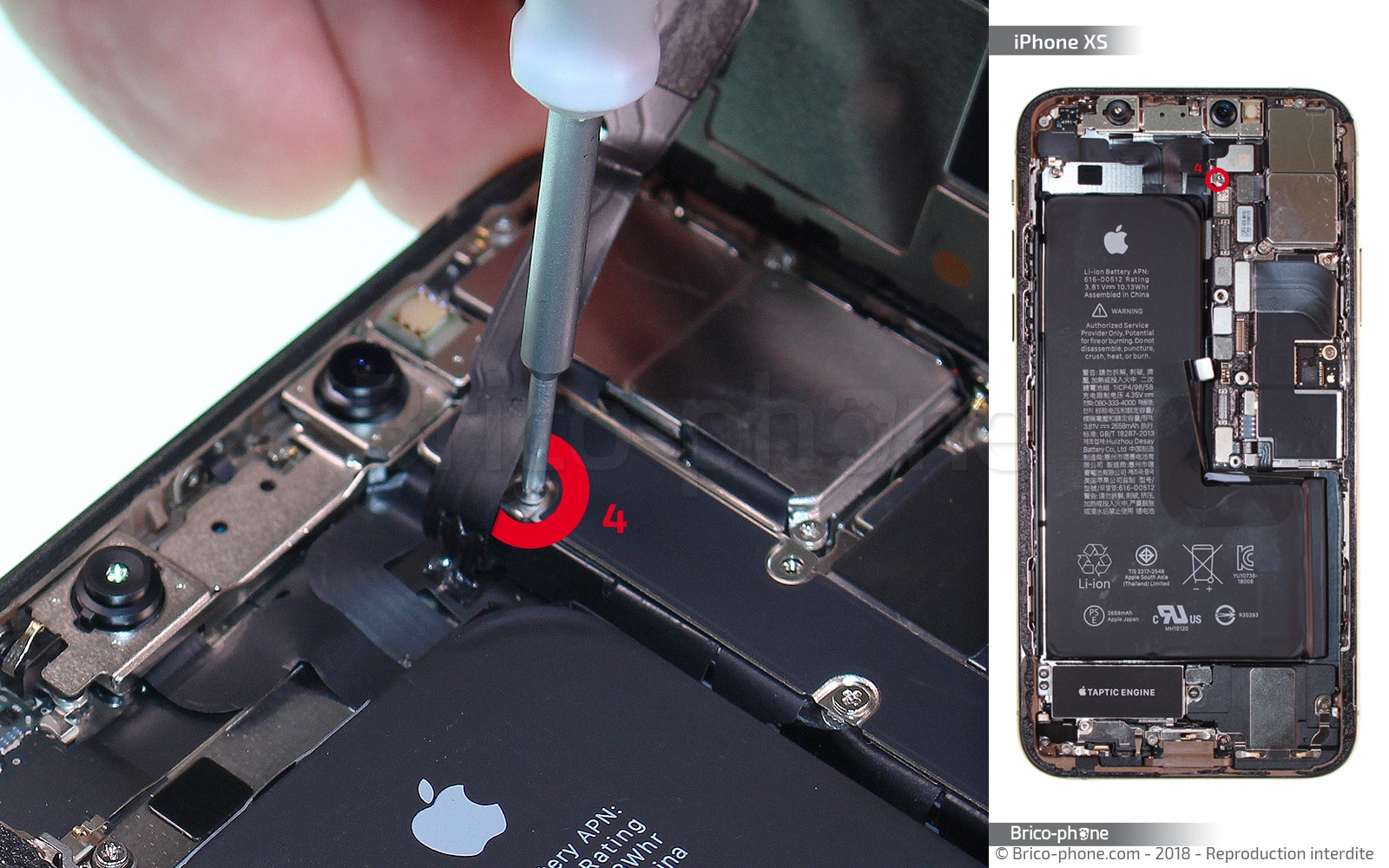

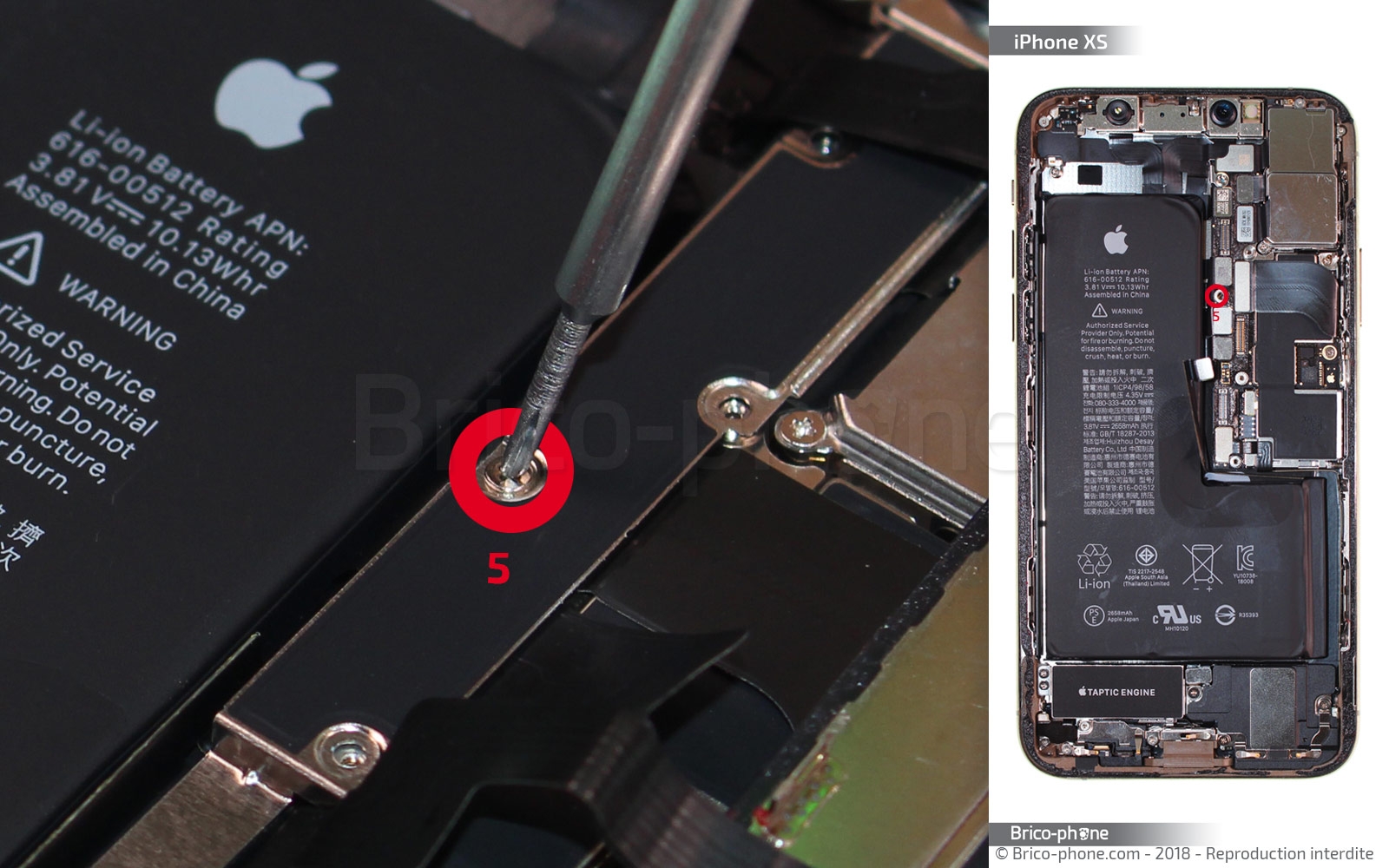

Utilisez le tournevis Triwing (3 pointes) pour retirer les vis entourées en rouges B1, B2, B3 et B4 (cette dernière est un peu masquée par la nappe de l'écouteur interne). Ensuite, munissez-vous du tournevis cruciforme pour retirer la dernière vis B5. Placez au fur et à mesure les vis sur le patron d'aide au montage en papier (offert avec votre commande). Une version magnétique ou adhésive sont vendues sur notre site, pour éviter d'inverser les vis au remontage. Une vis trop longue au mauvais endroit peut endommager la carte mère.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Patron magnétique d'aide au montage pas à pas pour iPhone XS
5,90 €

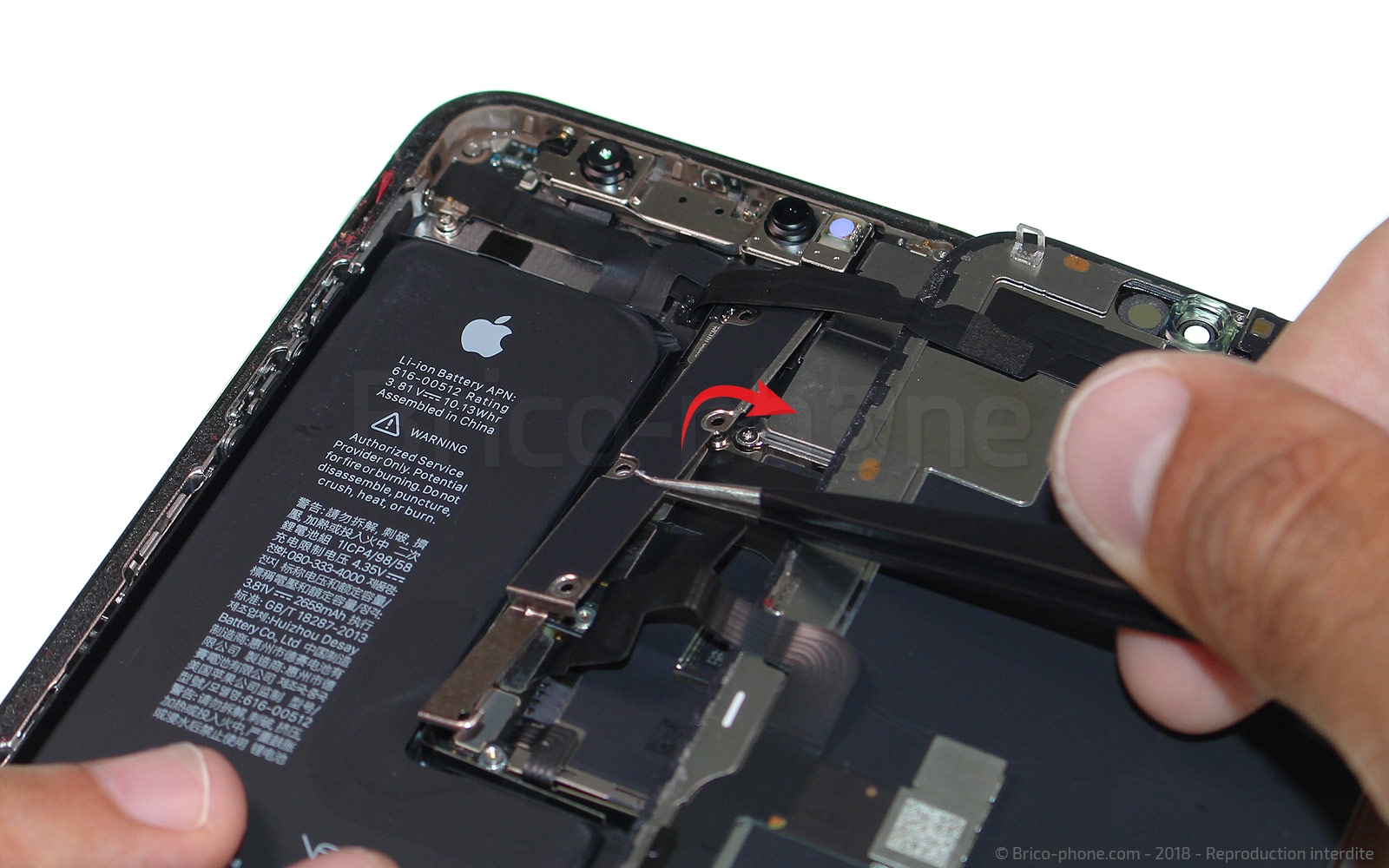

Etape 8 : Retirer la plaquette

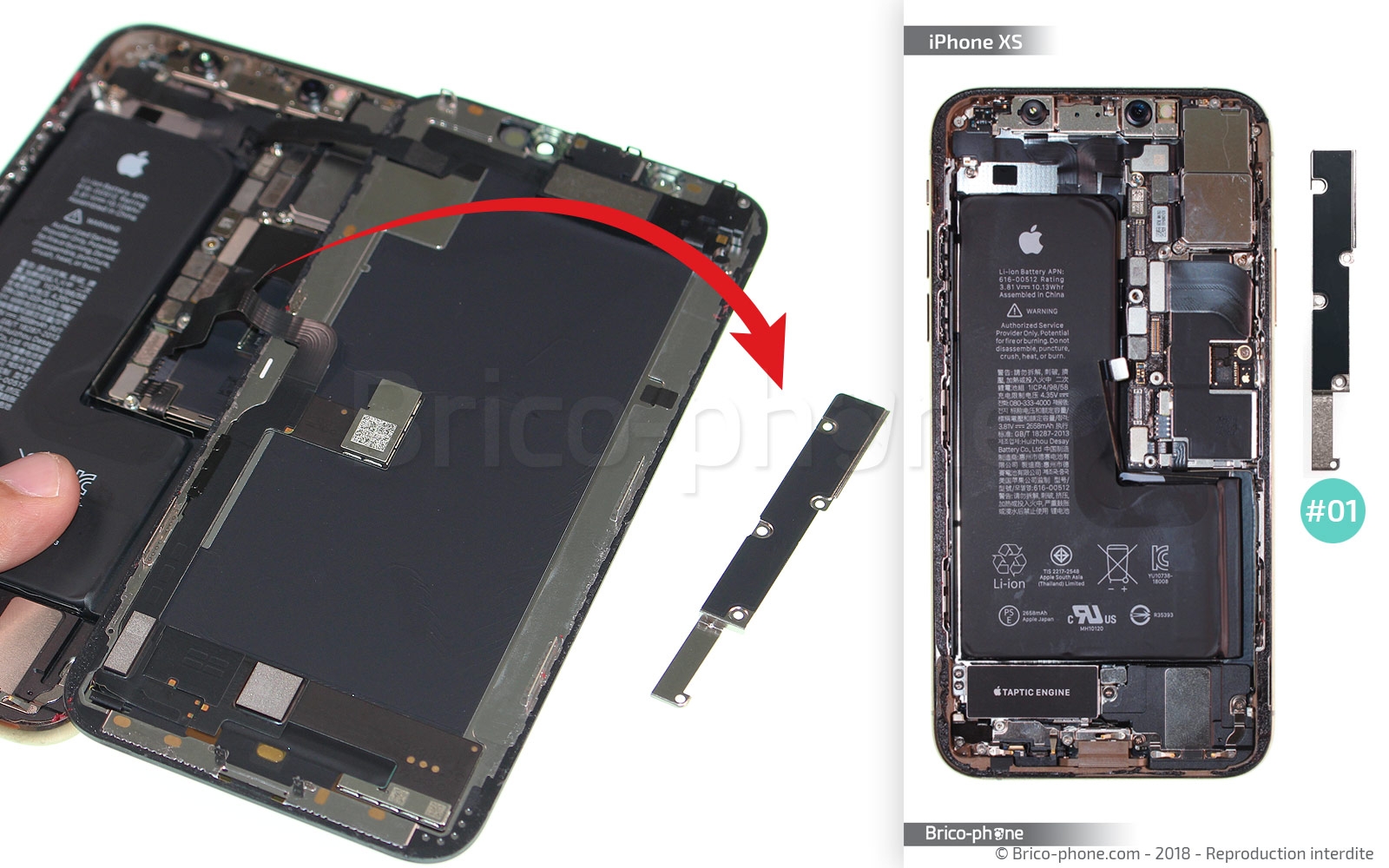

A l'aide de la pincette, saisissez l'élément métallique nommé #01 puis retirez-le et conservez-le de côté.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Déconnecter la batterie

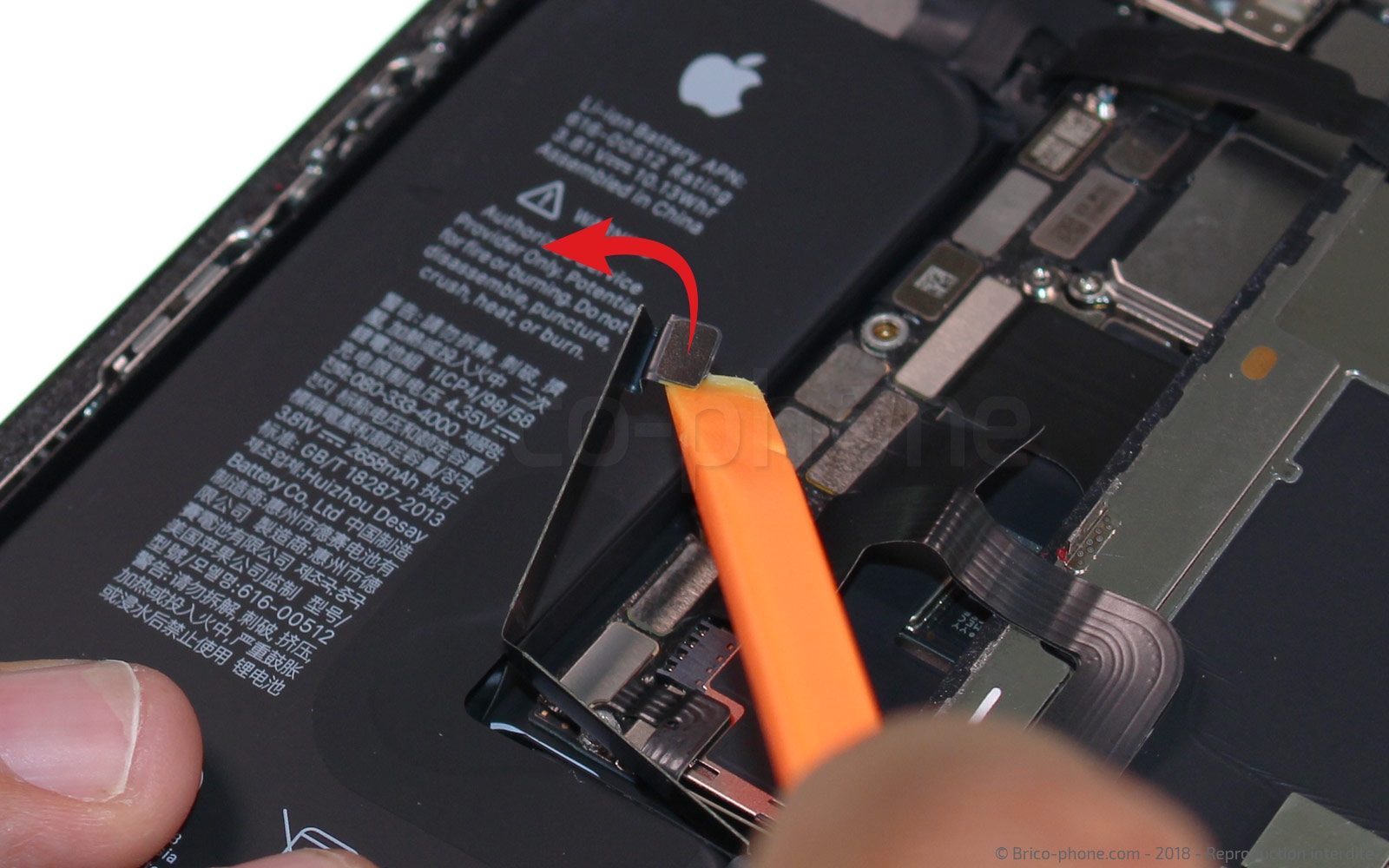

La batterie doit être déconnectée de la carte mère pour éviter que le téléphone ne se rallume. Soulevez son connecteur de la carte-mère à l'aide du levier en nylon.
Puis relevez un peu la nappe pour éviter qu'elle soit coincée entre la batterie et la carte mère.
Outils du kit utilisés
Outils du kit utilisés

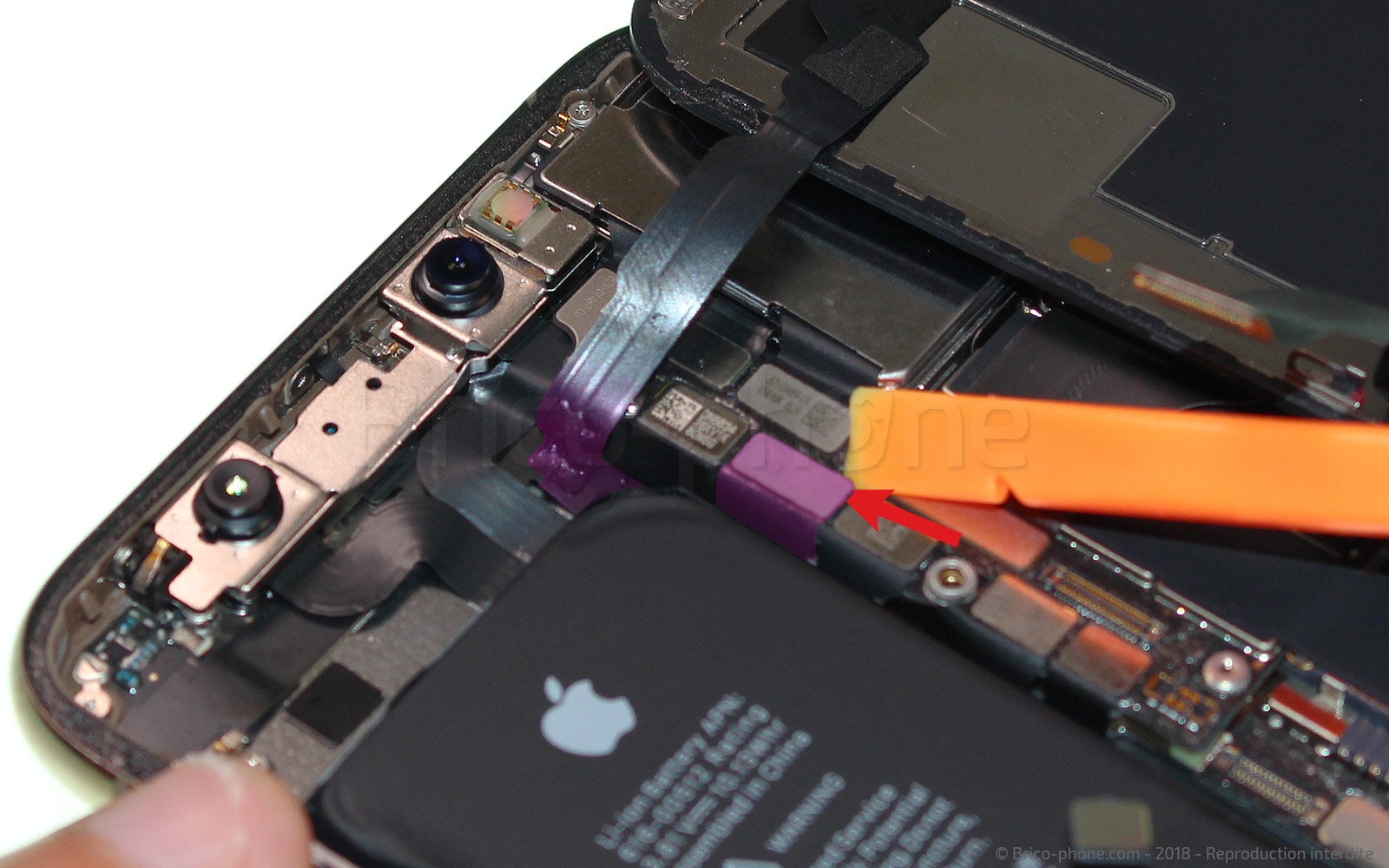

Etape 10 : Déconnecter les nappes de l'écran

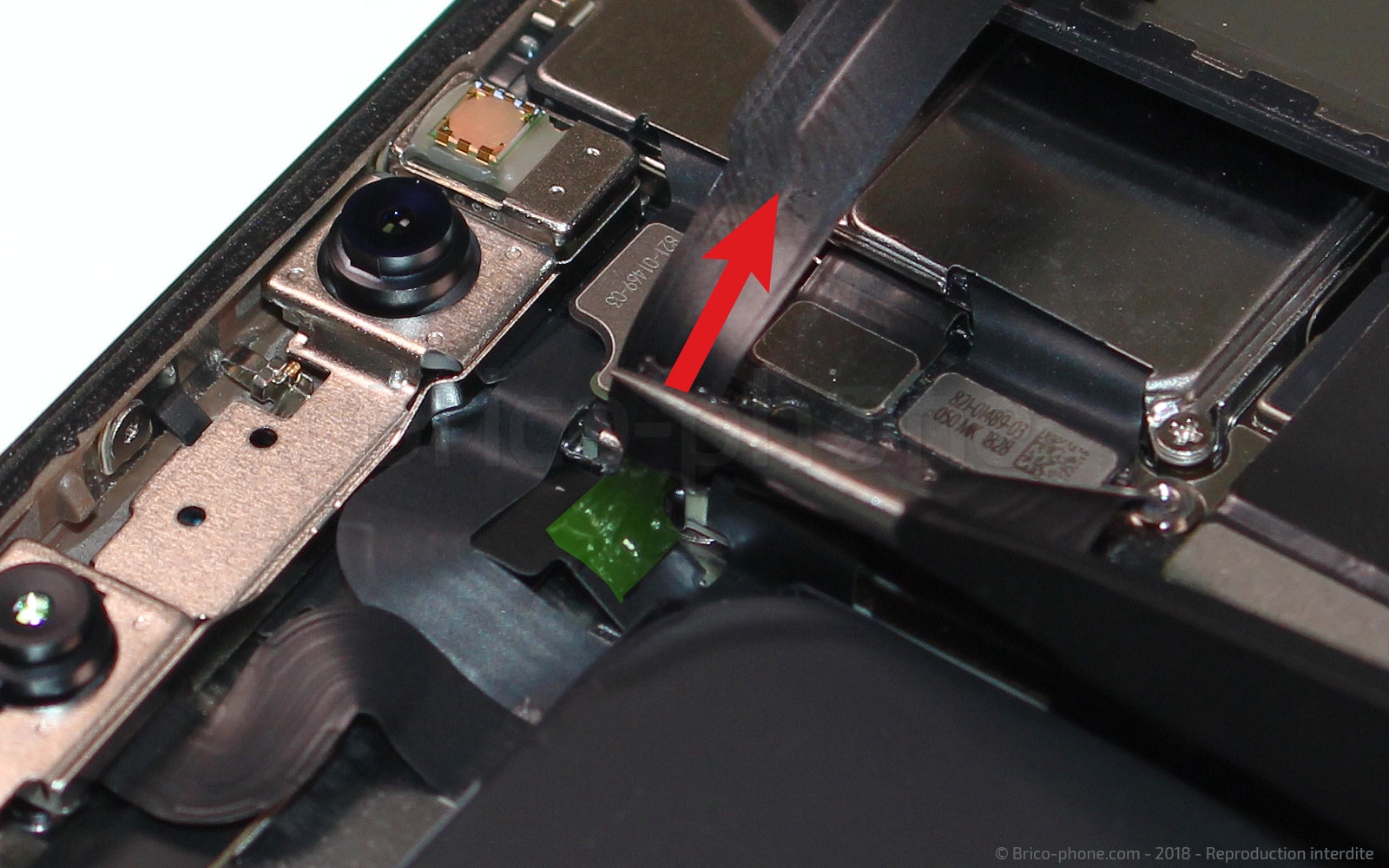

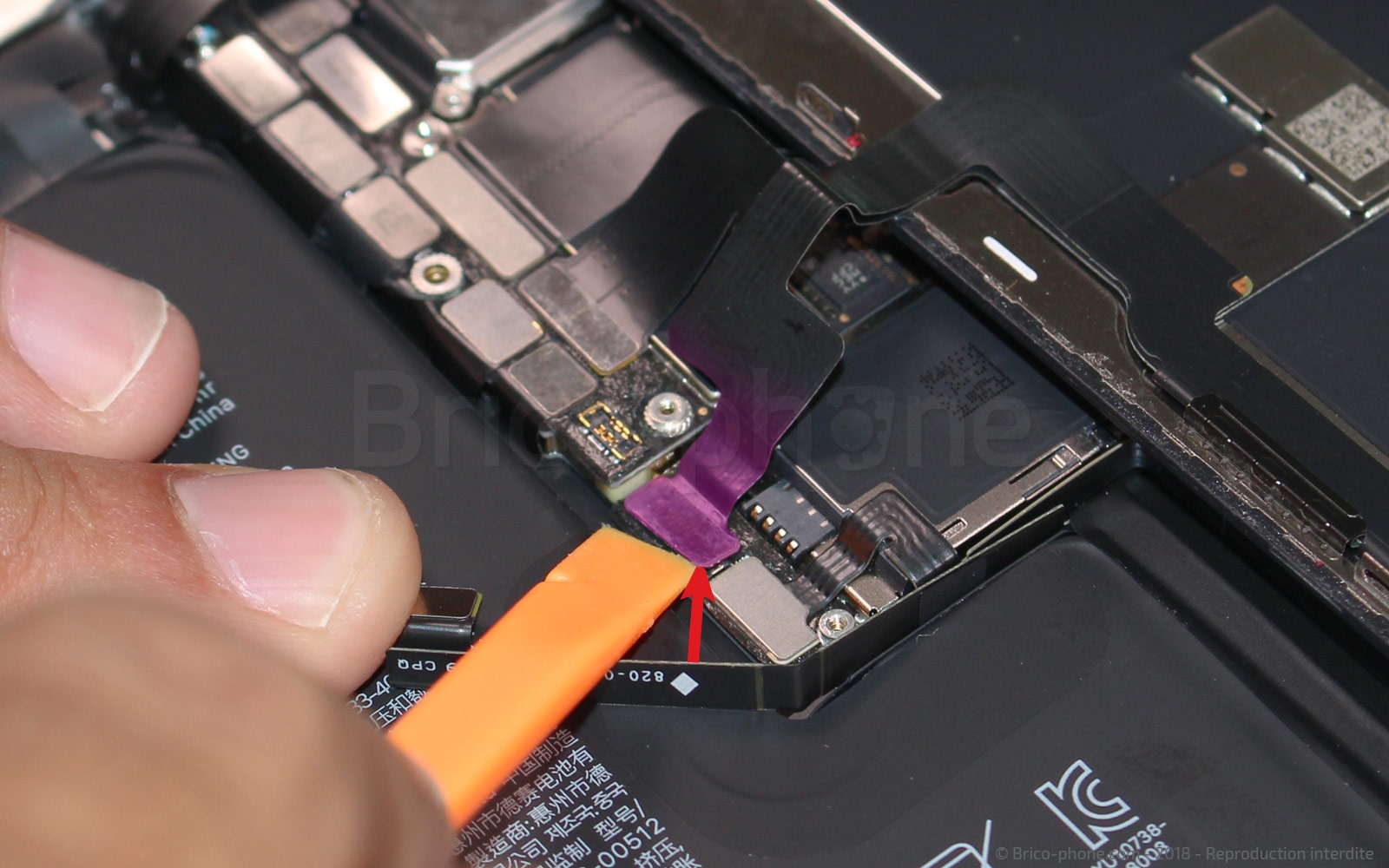

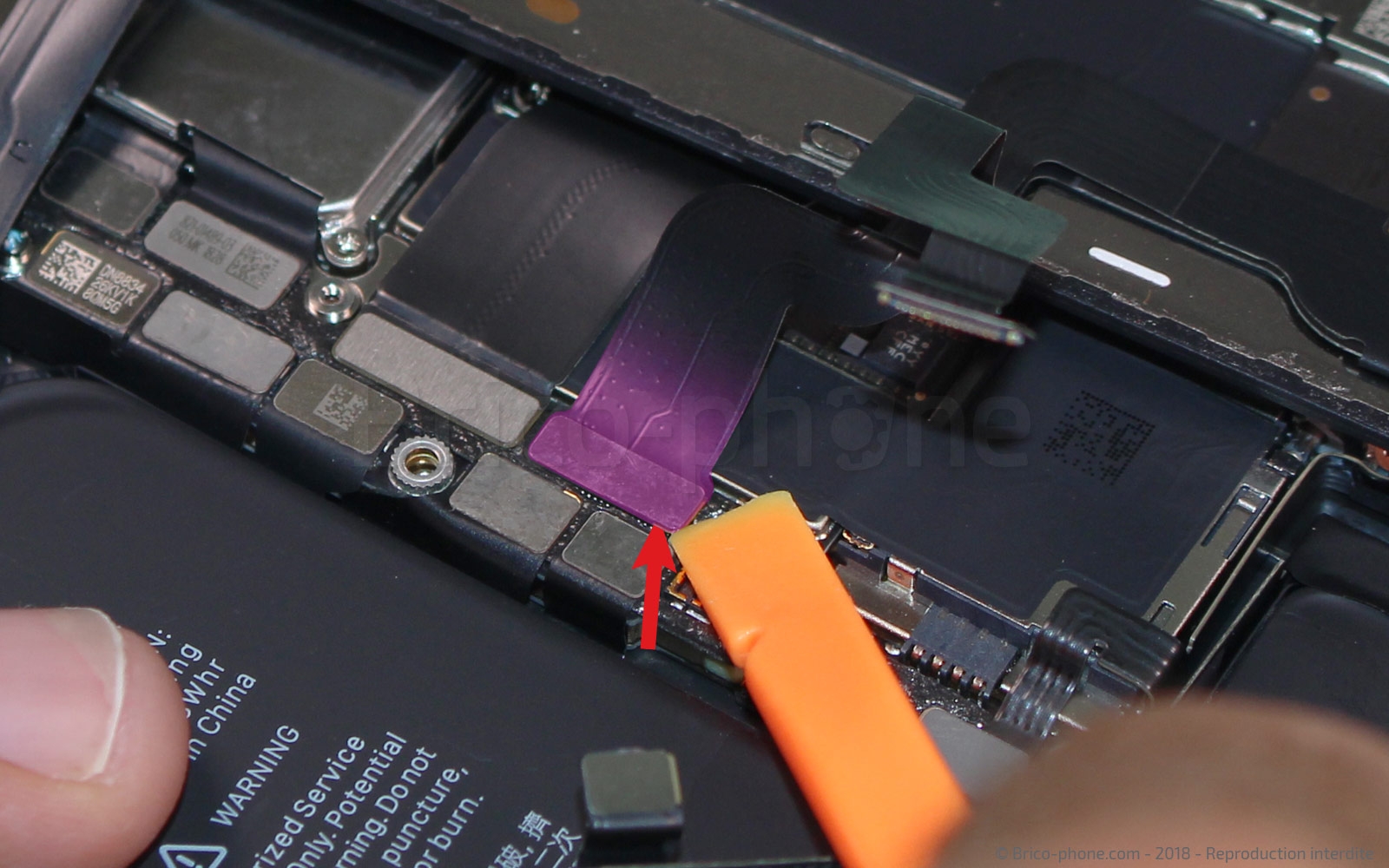

Déconnectez les 3 nappes qui sont rattachées à la carte mère. Glissez le côté plat du levier sous un angle puis soulevez pour déclipser : le tactile en bas, le connecteur de l'afficheur OLED au dessus et, pour finir, celui du haut qui correspond à l'écouteur interne.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Retirer l'écran

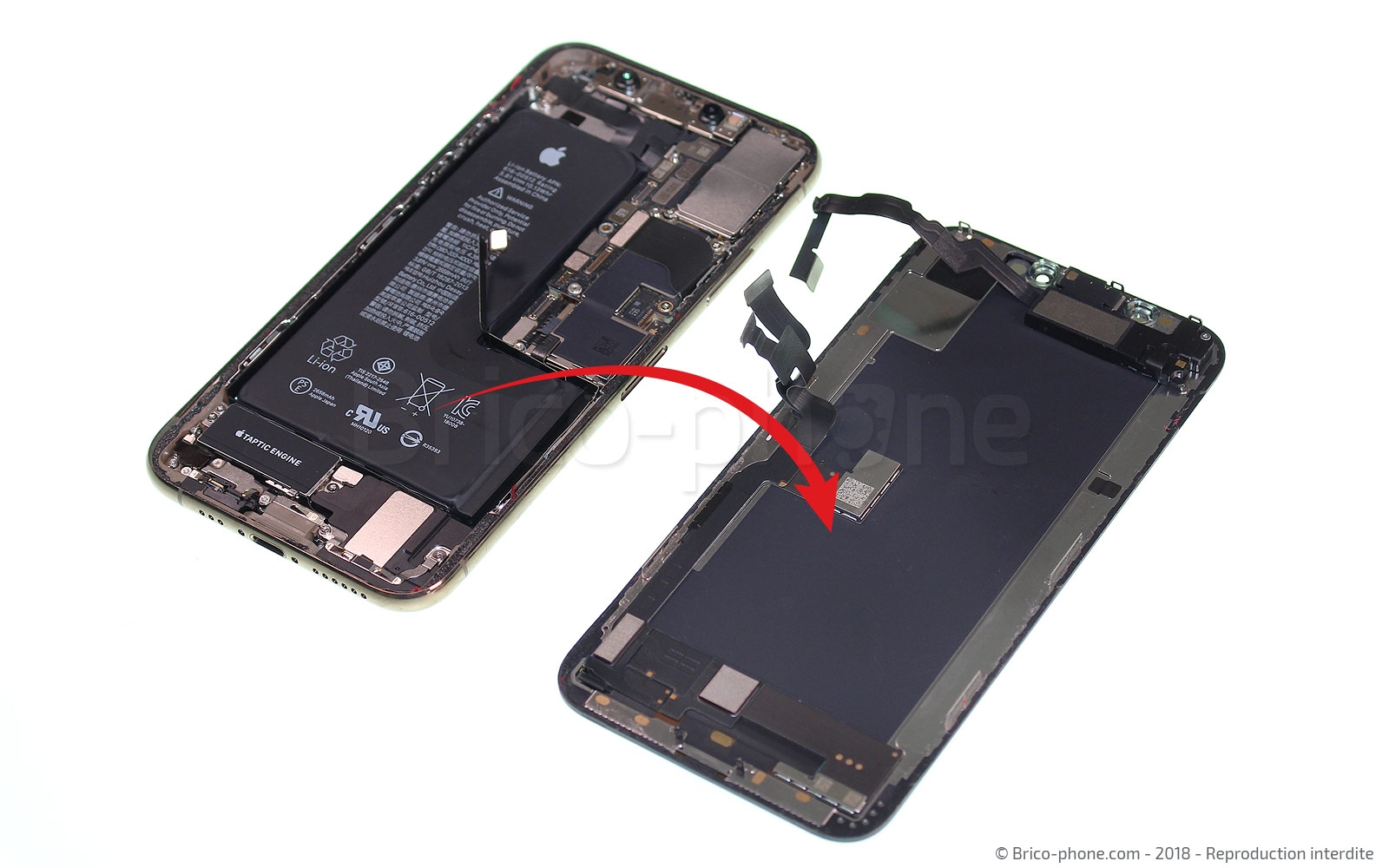

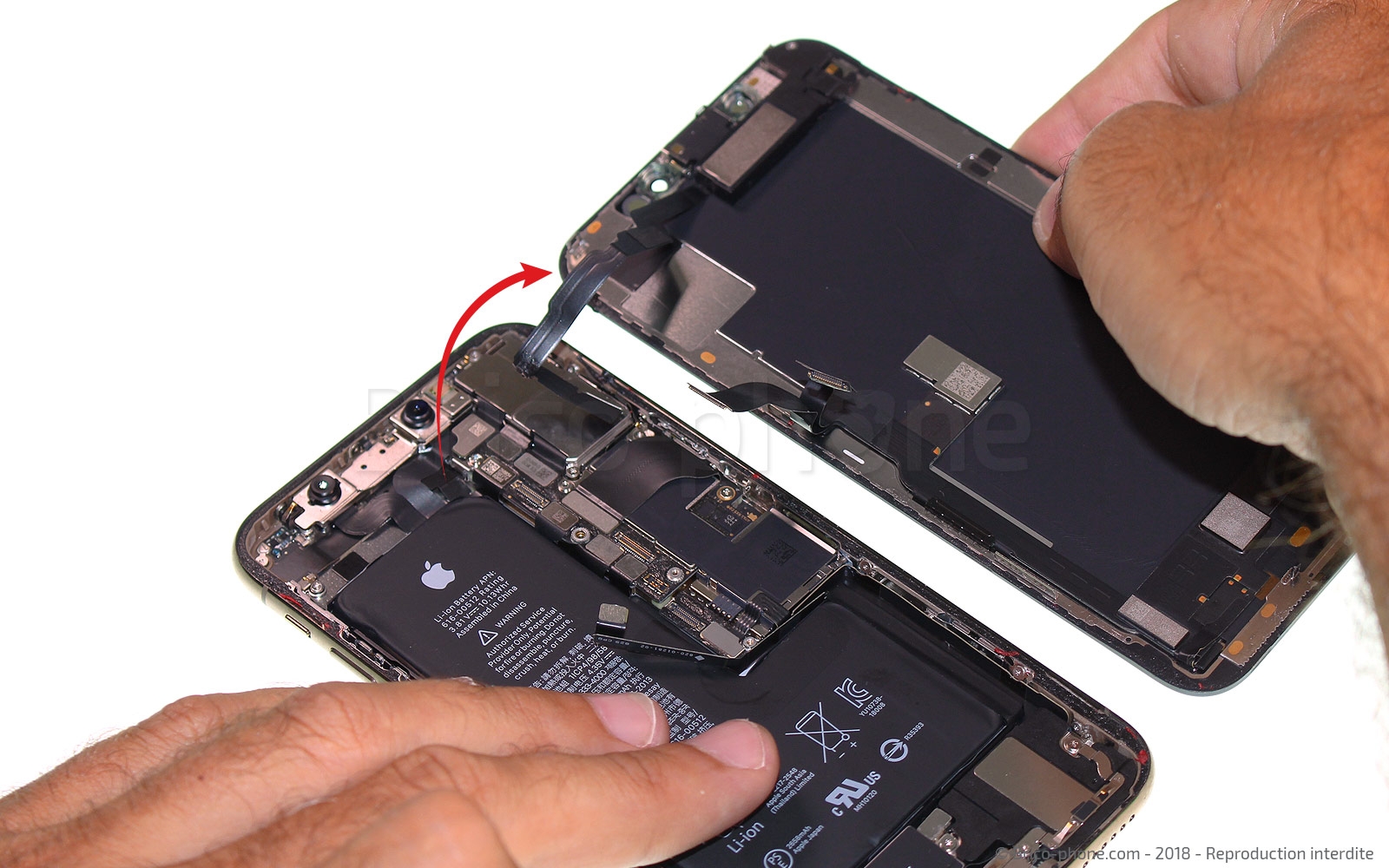

L'écran peut désormais être enlevé : il peut être collé par un point de colle sous la nappe de l'écouteur interne (marqué en vert sur l'image).
Prenez la pincette pour séparer les deux nappes en faisant attention à ne pas endommager la nappe.

L'écran est maintenant être libéré du châssis.
Outils du kit utilisés
Outils du kit utilisés

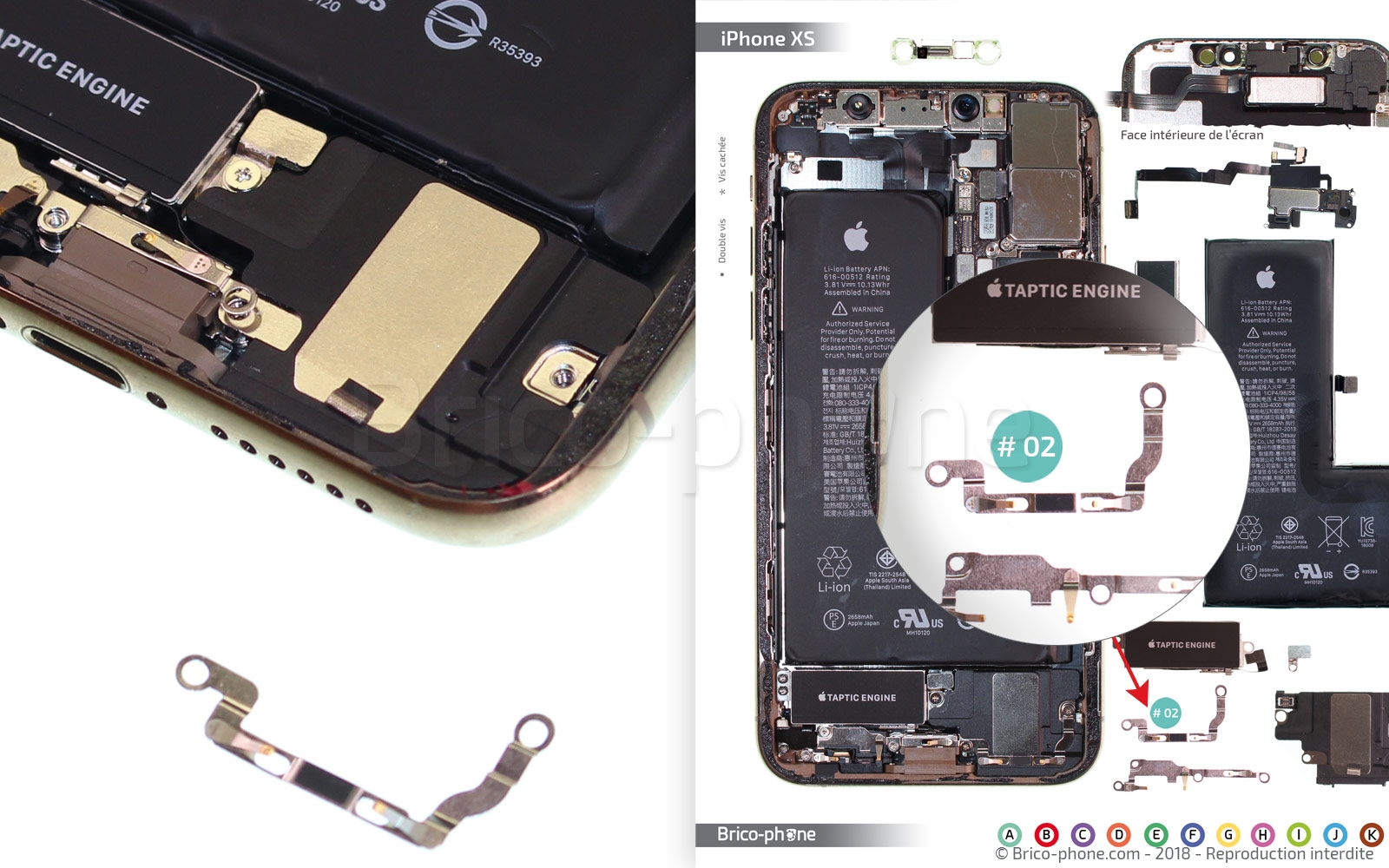

Etape 12 : Retirer la plaquette nommée #02
A l'aide du tournevis cruciforme, dévissez les 4 vis entourées en orange nommées D1 à D4. Puis retirez l'élément métallique #02 identifié sur le patron d'aide au montage avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Patron magnétique d'aide au montage pas à pas pour iPhone XS
5,90 €
Etape 13 : Retirer la plaquette #03

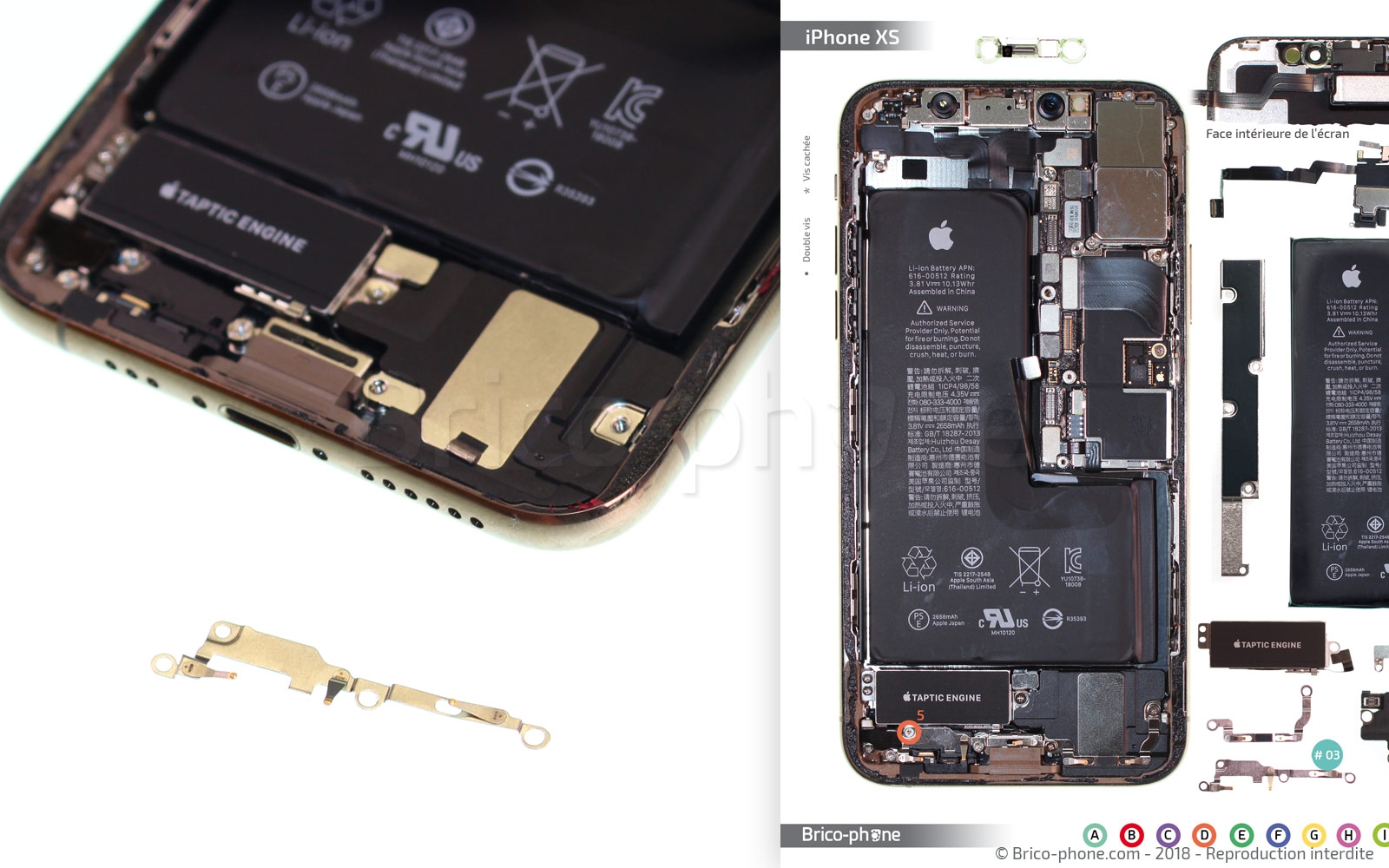

Enfin, munissez-vous du tournevis triwing 0,6 pour retirer la dernière vis qui maintient l'élément.
Procédez de la même manière que précédemment pour dégager le petit élément métallique.
Outils du kit utilisés
Outils du kit utilisés

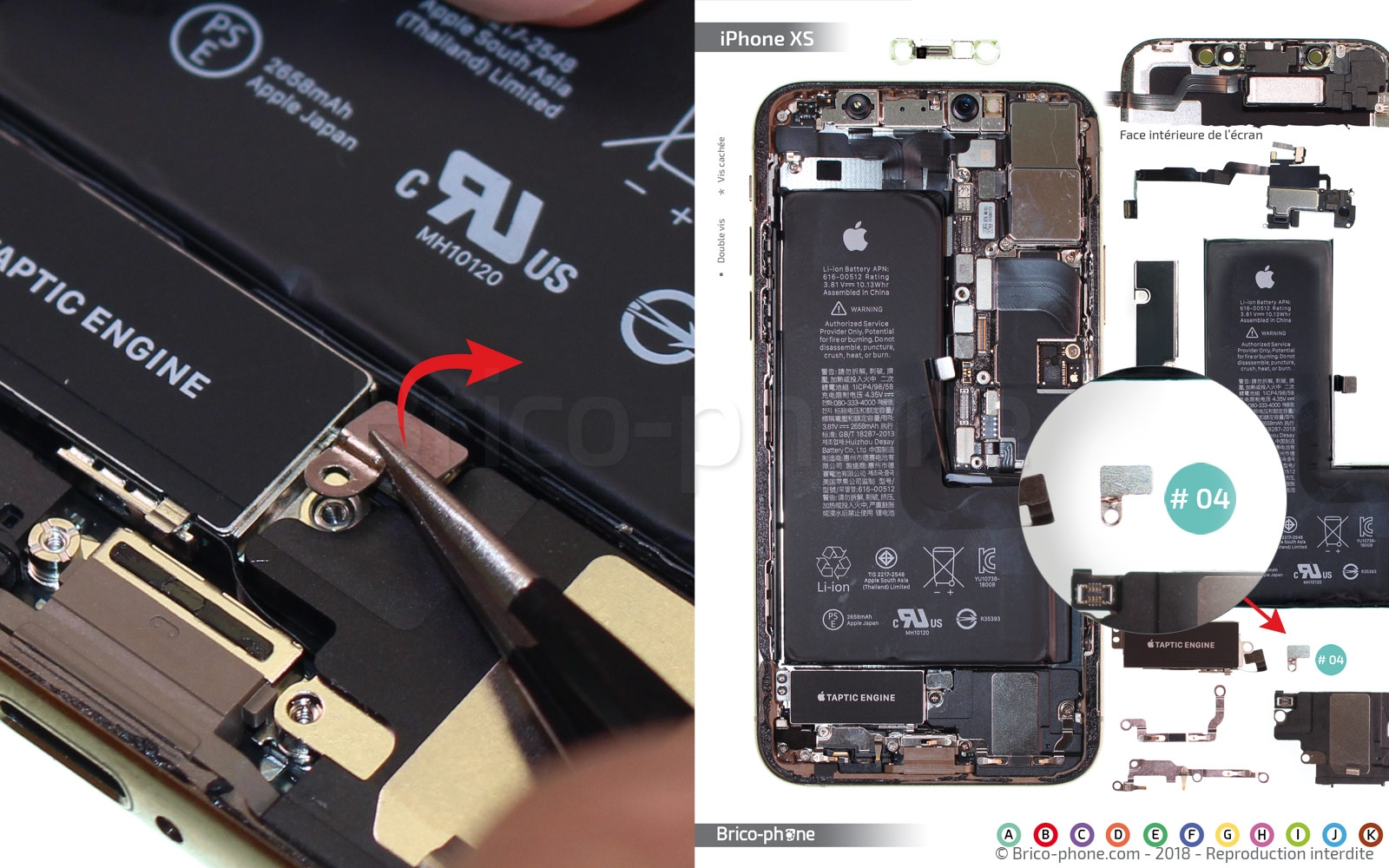

Etape 14 : Déconnecter le haut-parleur externe
Le bloc haut-parleur externe et le connecteur de charge sont connectés ensemble.

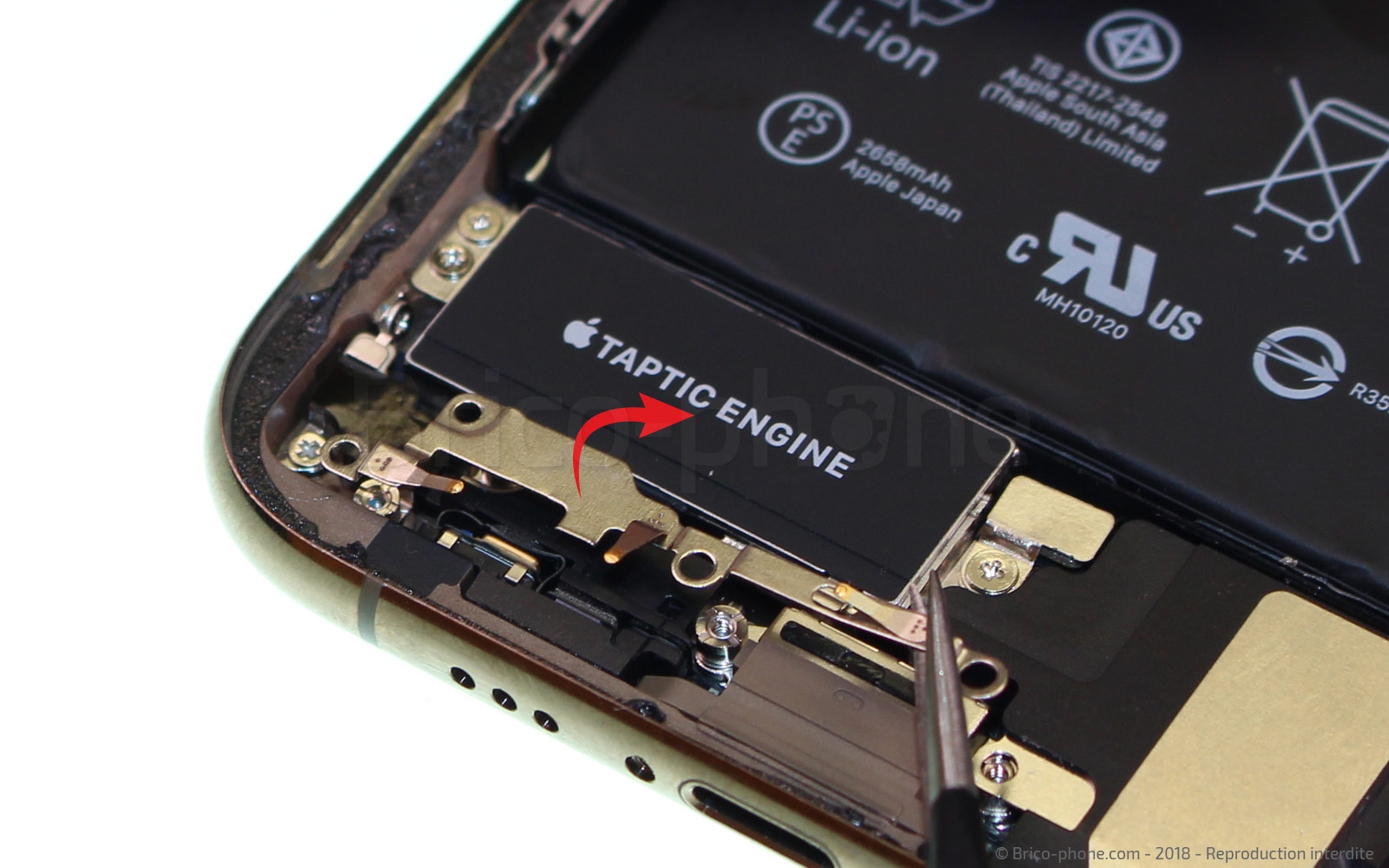

Ce connecteur est caché sous une petite plaquette métal, retirez avec le tournevis cruciforme la vis E1 entourée en vert sur le patron d'aide au montage.
Vous pouvez maintenant enlever le petit cache métallique appelé #04.

Débranchez le connecteur avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés



Etape 15 : Retirer le bloc haut-parleur

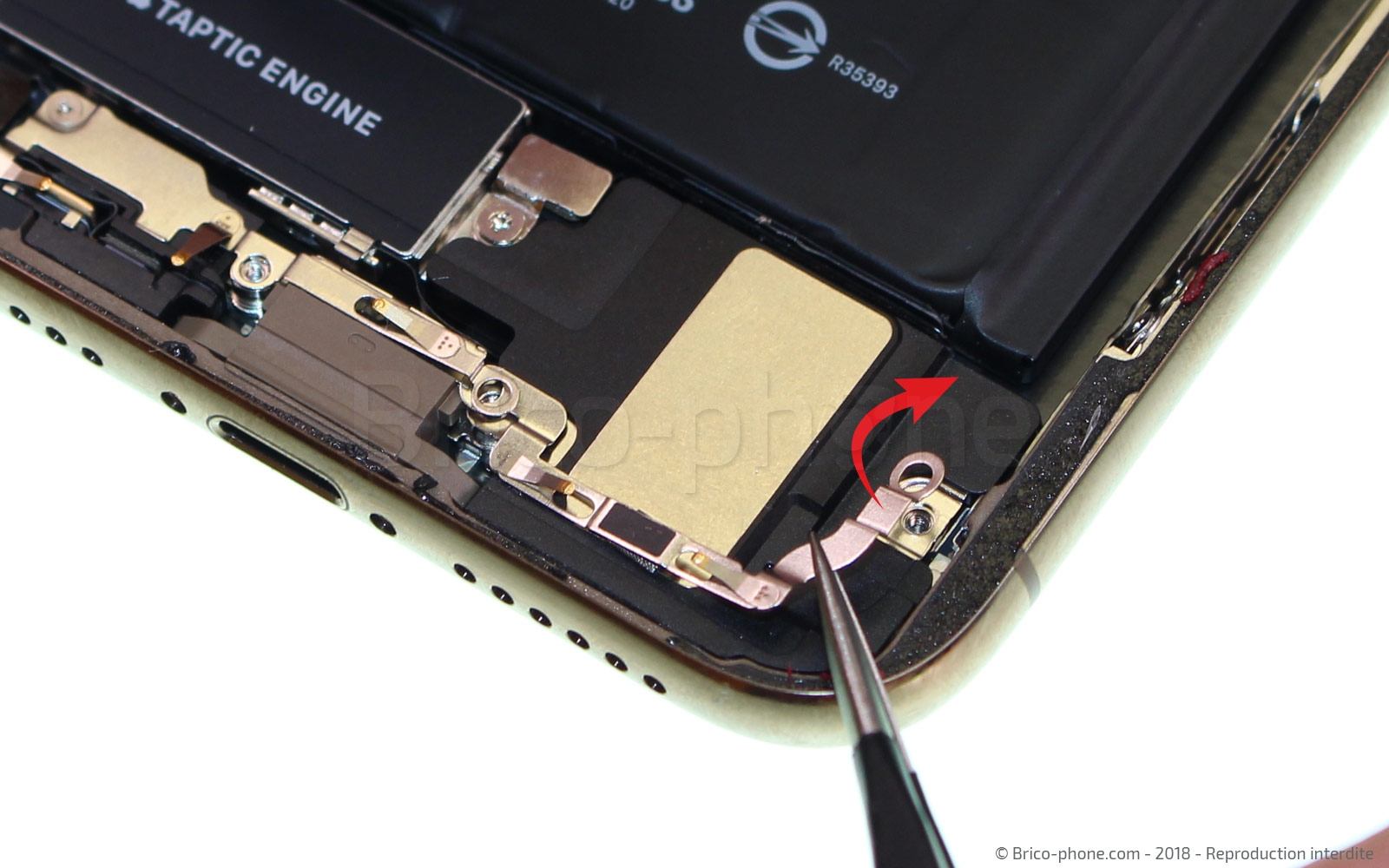

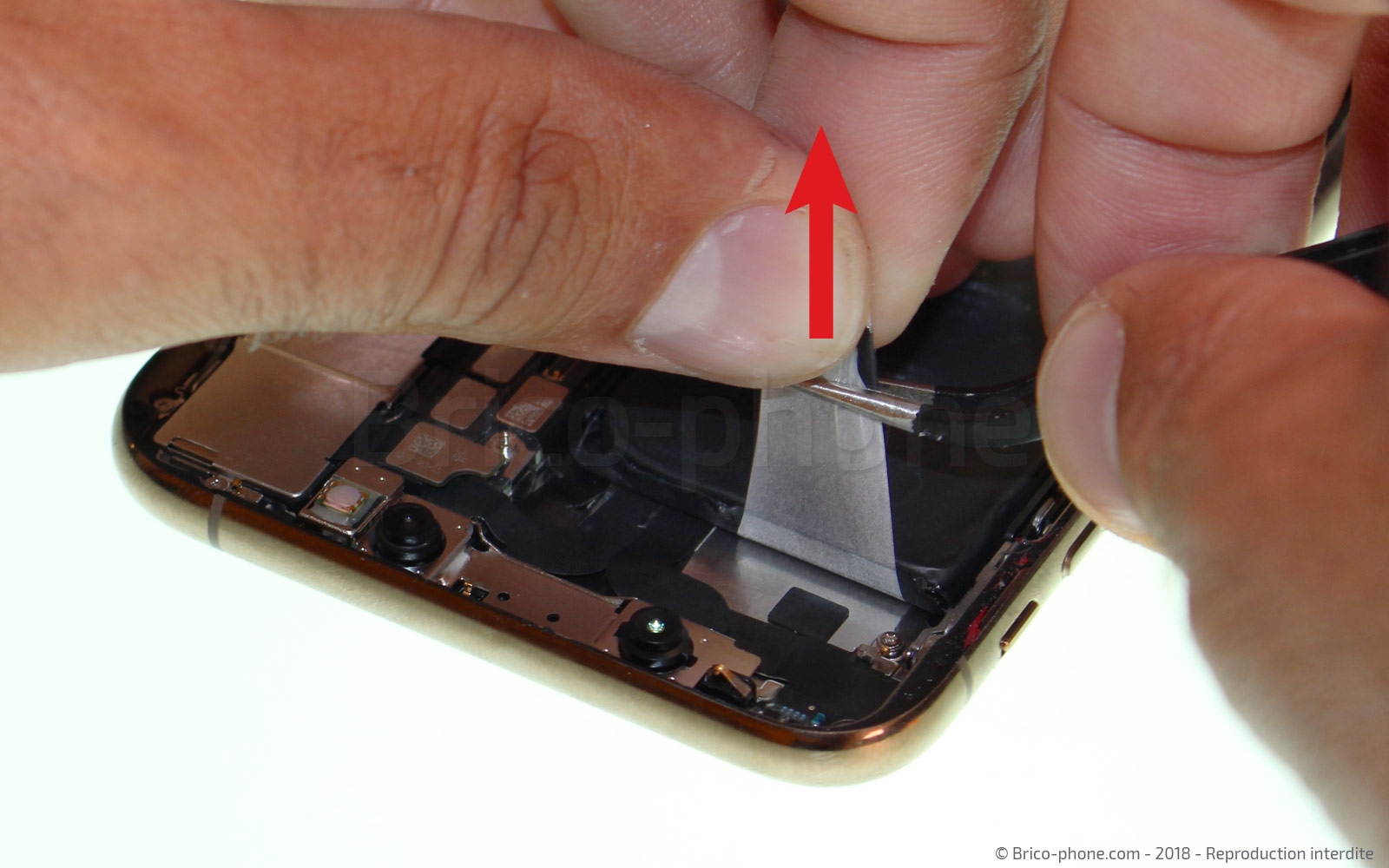

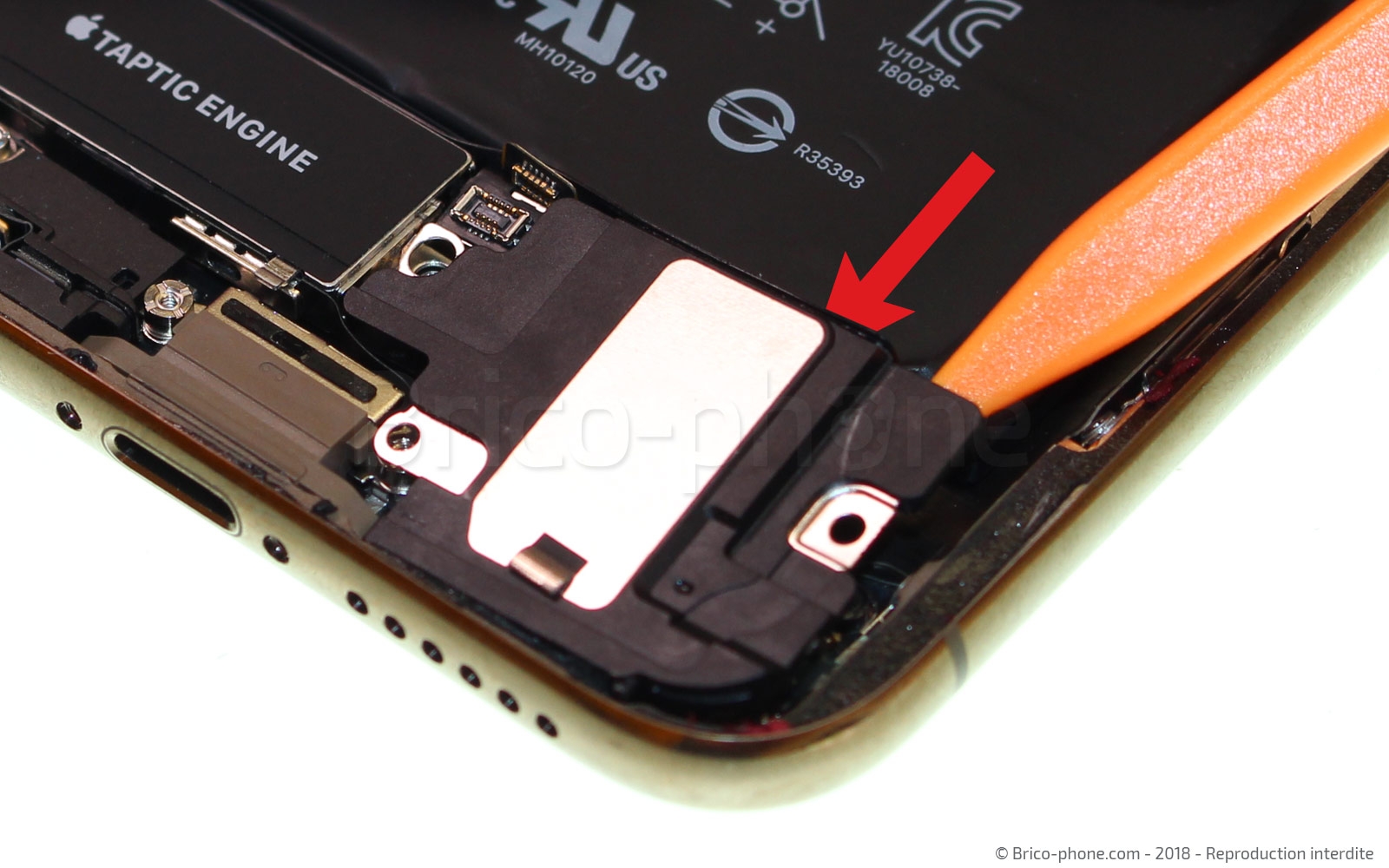

Une languette noire de 3 mm de largeur est collée sur le haut du bloc haut-parleur. Elle protège ce dernier et le vibreur de la chaleur dégagée par la batterie. Soulevez le haut du bloc en glissant le levier dessous puis, dès que vous y avez accès, décollez cette languette.

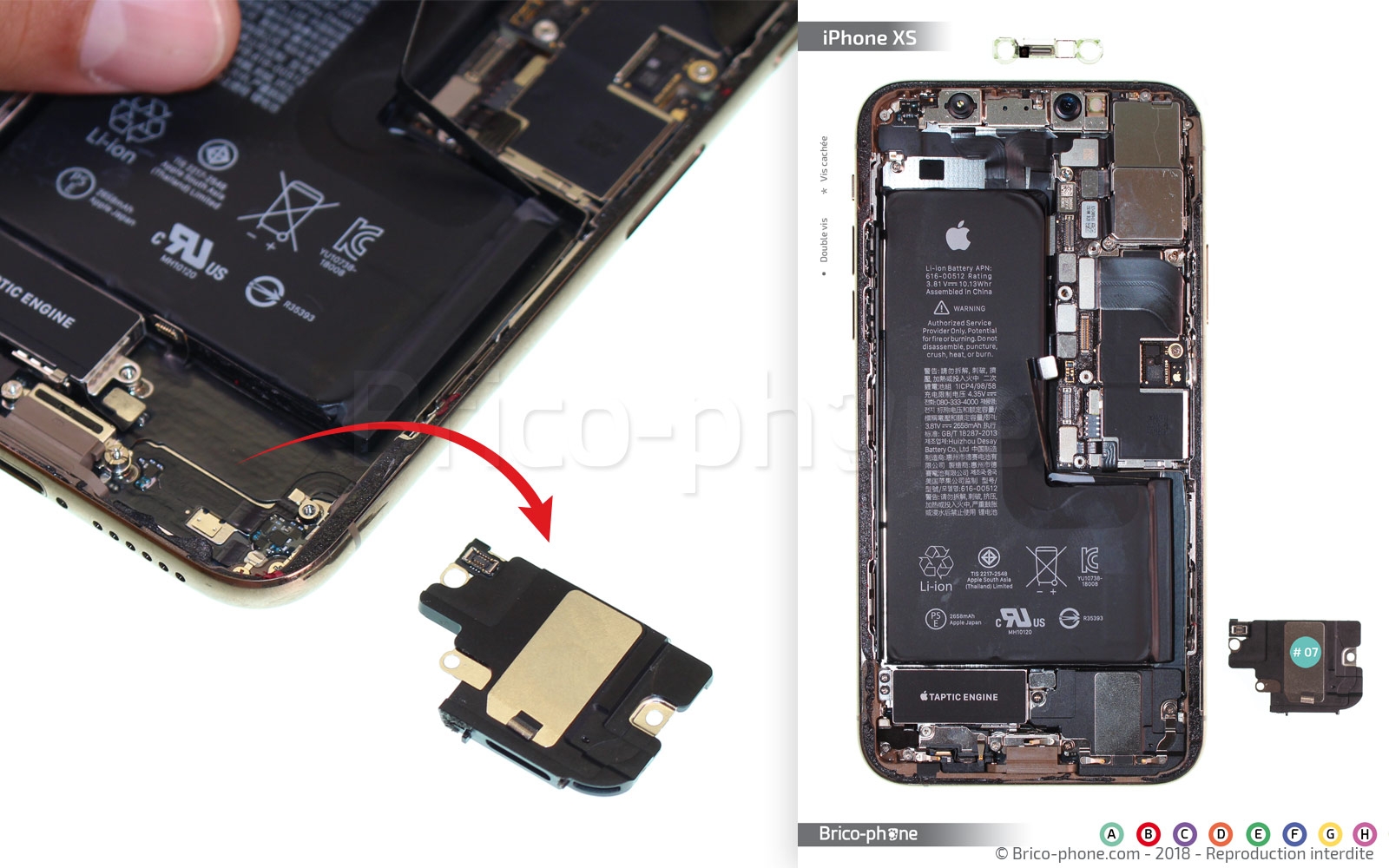

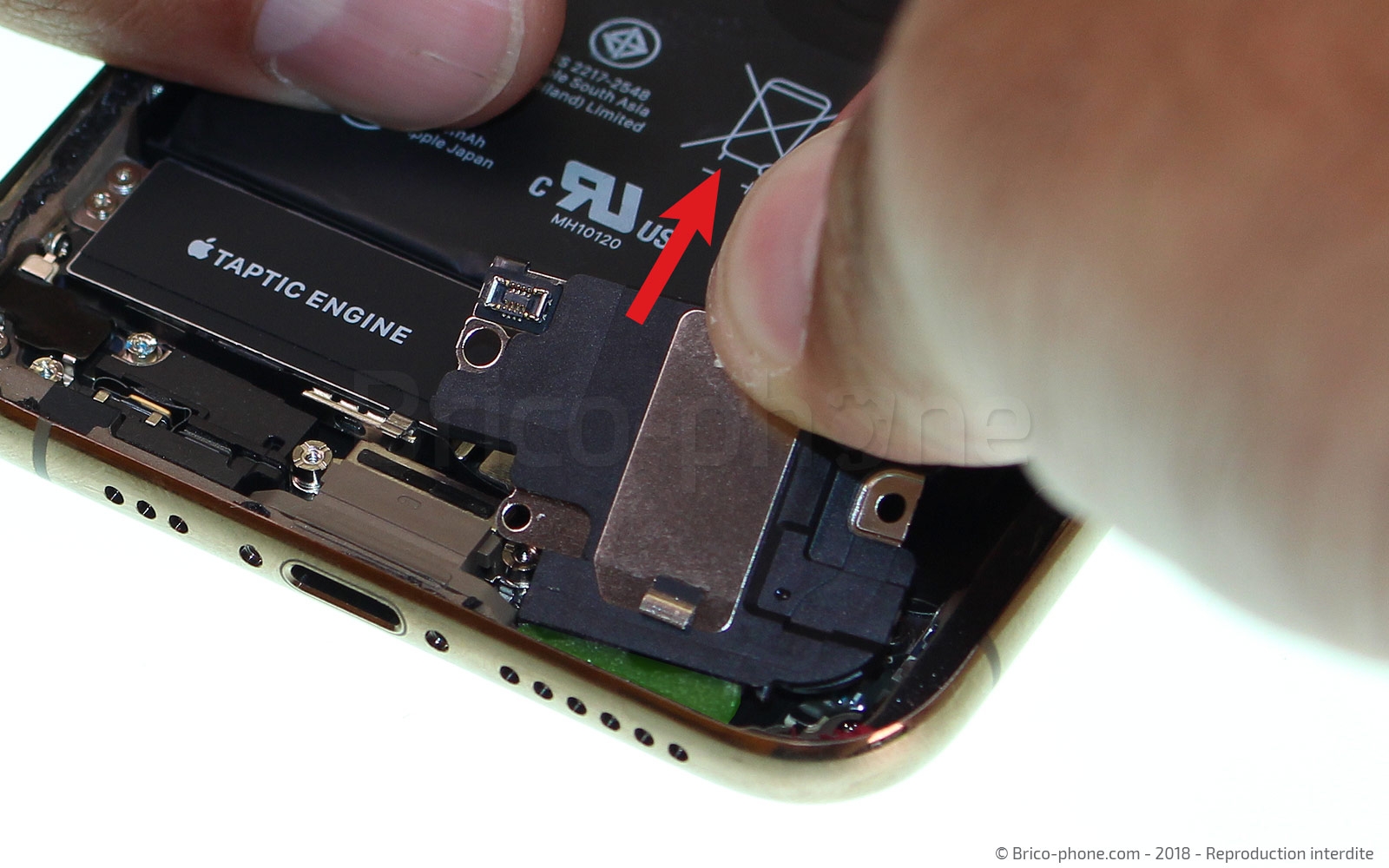

Le haut-parleur externe peut maintenant être retiré : saisissez-le avec les doigts car le joint d'étanchéité entre la grille de son et le châssis est très épais et résistant.
Ce joint sera abîmé lors du retrait du bloc HP donc cela signifie que l'iPhone XS ne sera plus aussi étanche qu'avant l'ouverture.
Outils du kit utilisés
Outils du kit utilisés

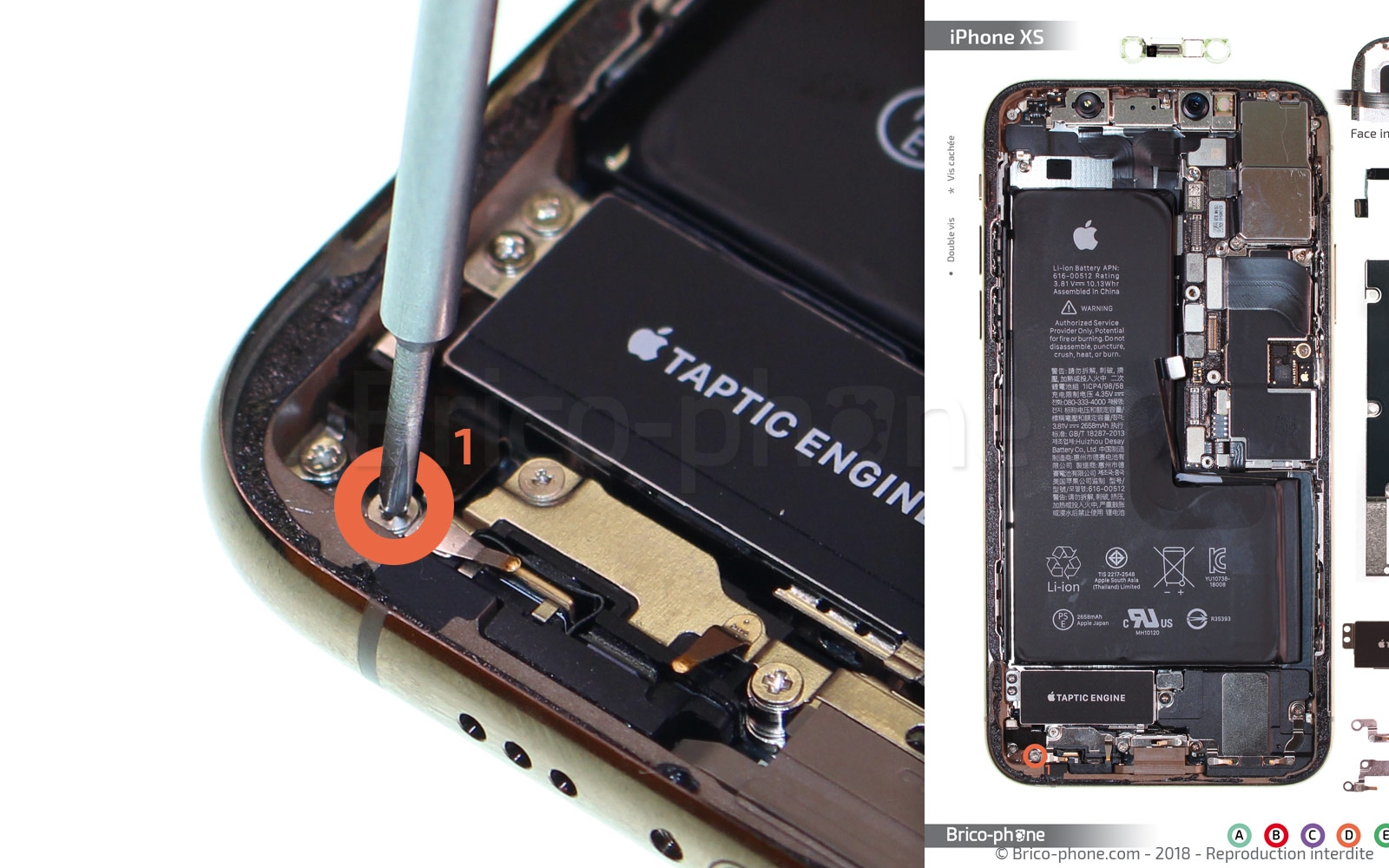

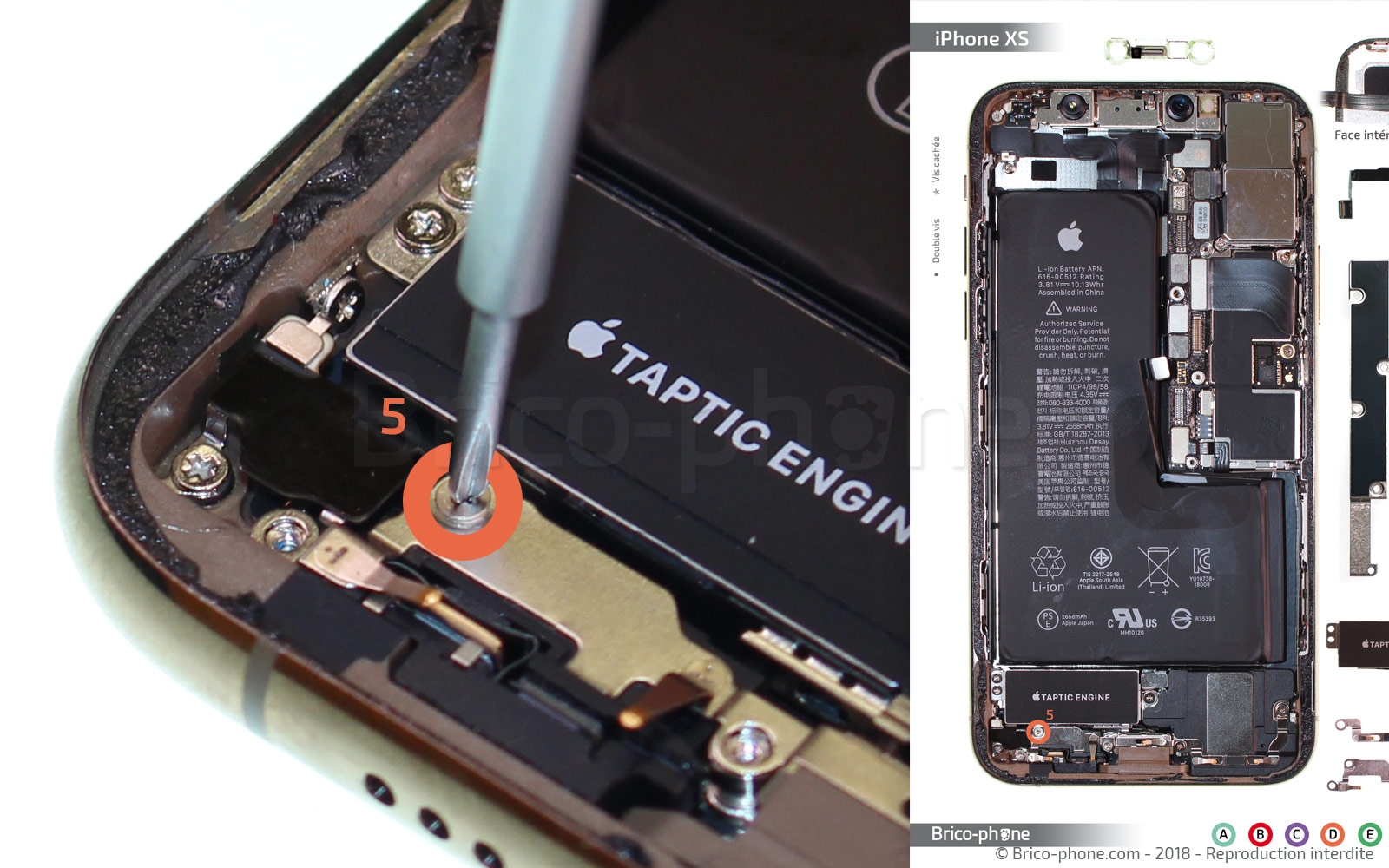

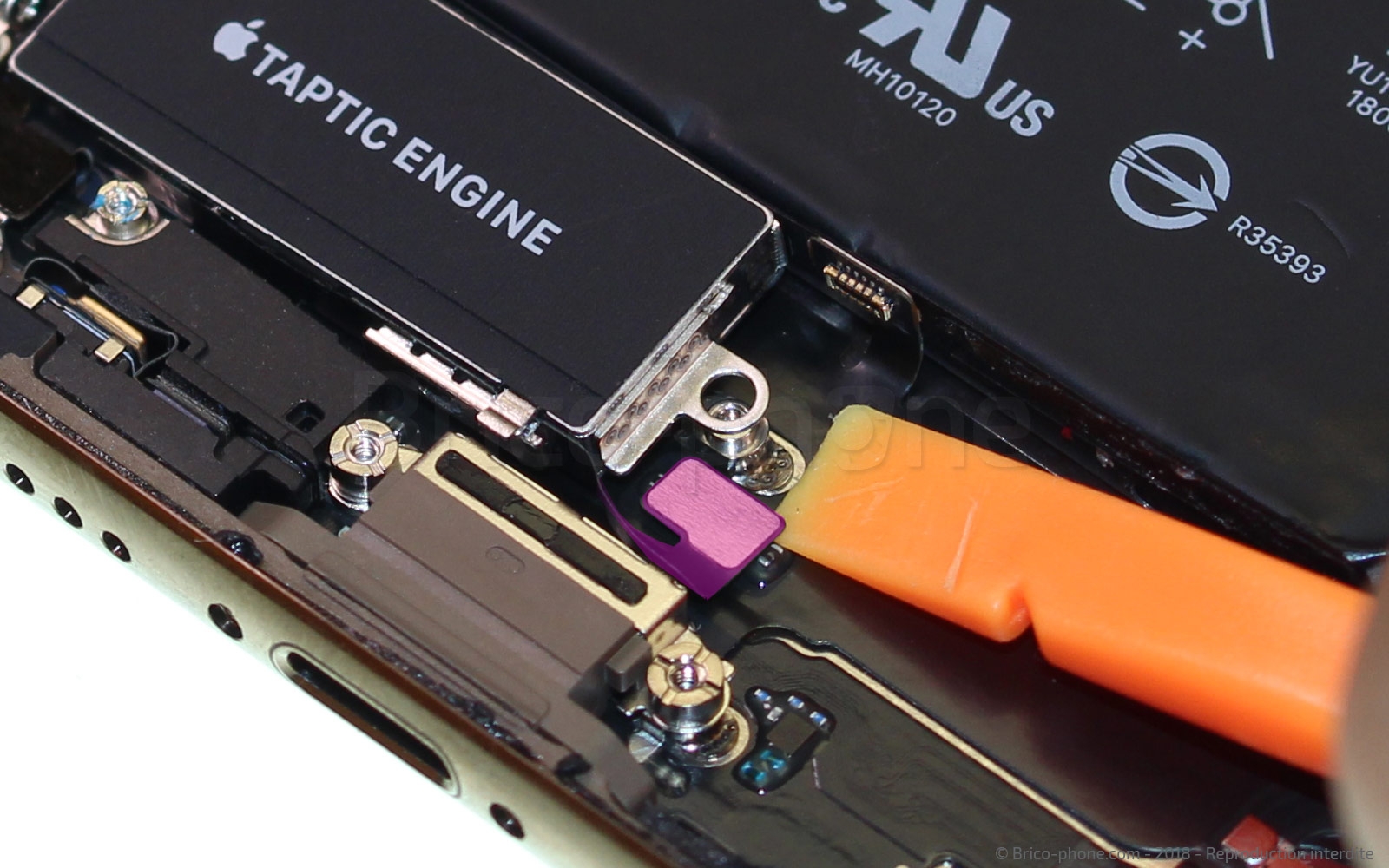

Etape 16 : Retirer le vibreur

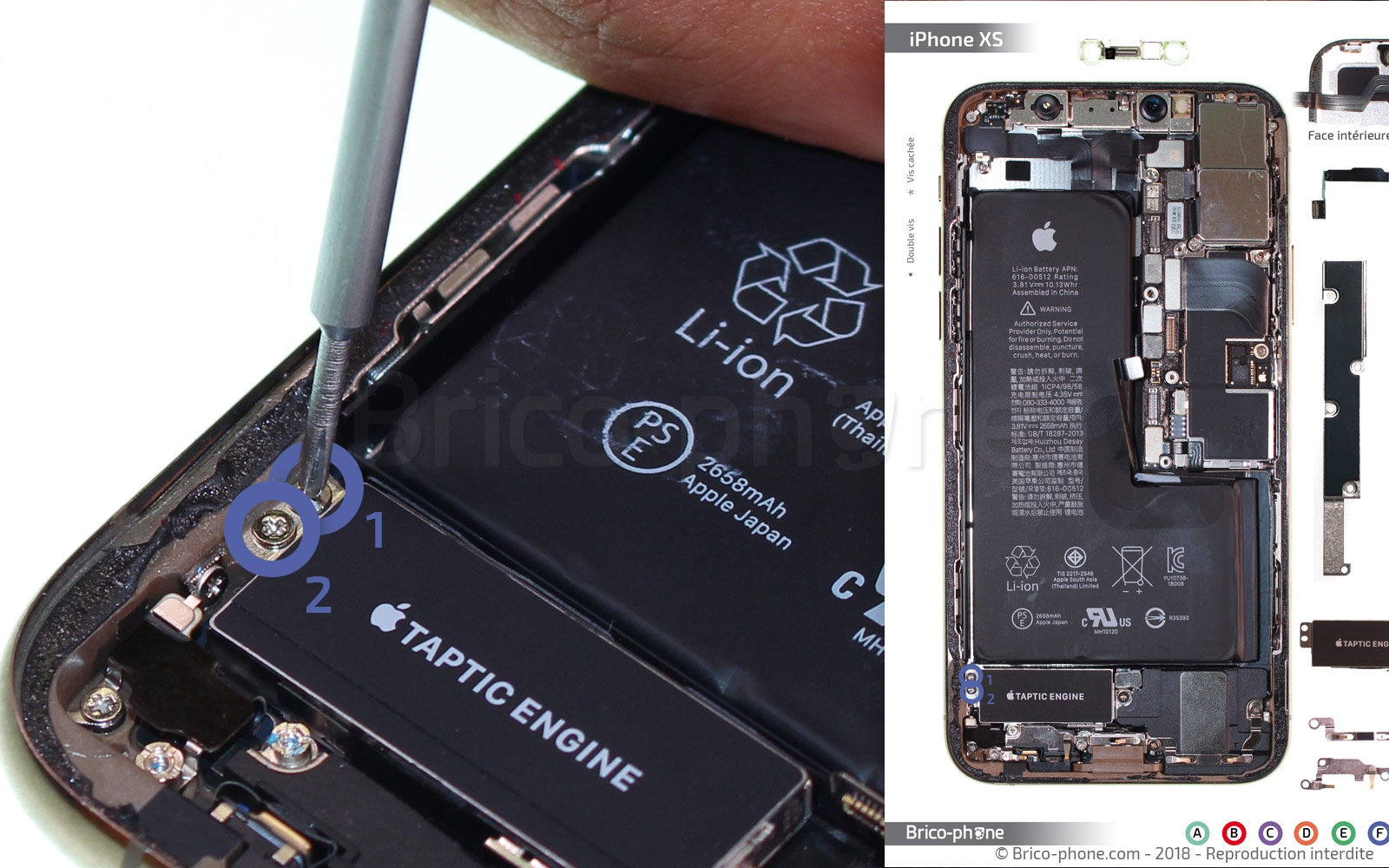

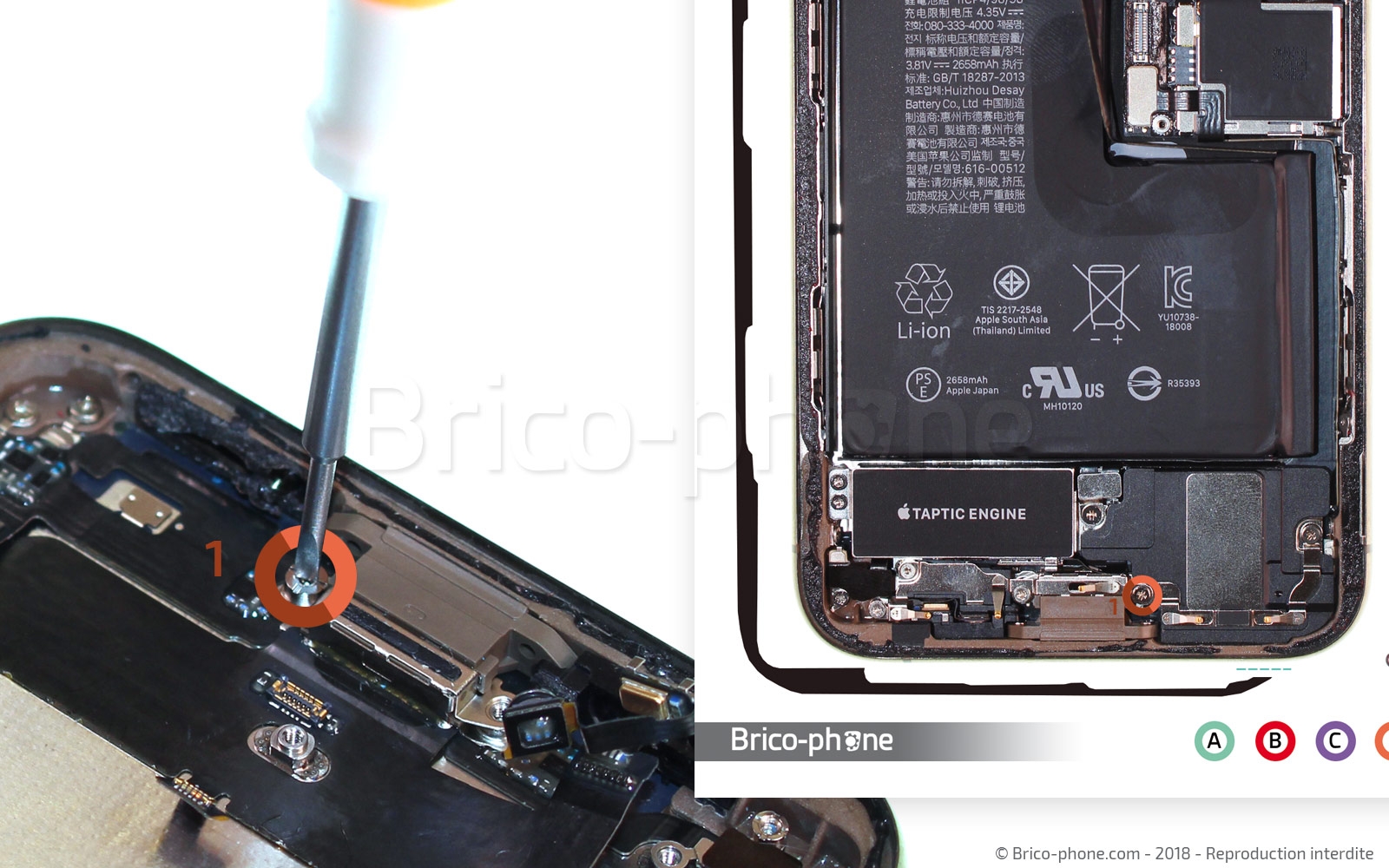

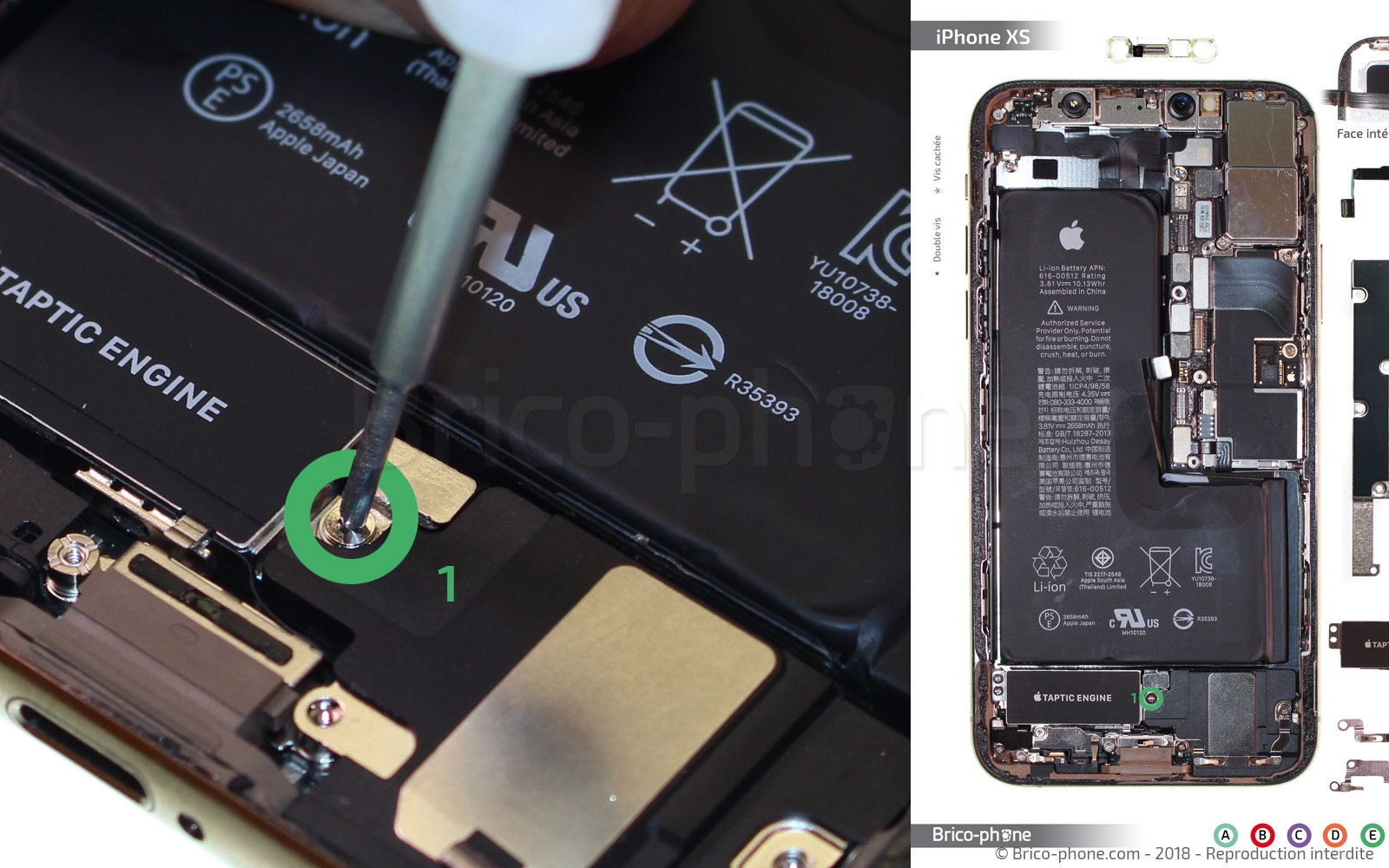

Le vibreur Taptic Engine est encore maintenu par deux vis à gauche, entourées en bleu et nommées F1 et F2. Dévissez-les en utilisant le tournevis cruciforme.

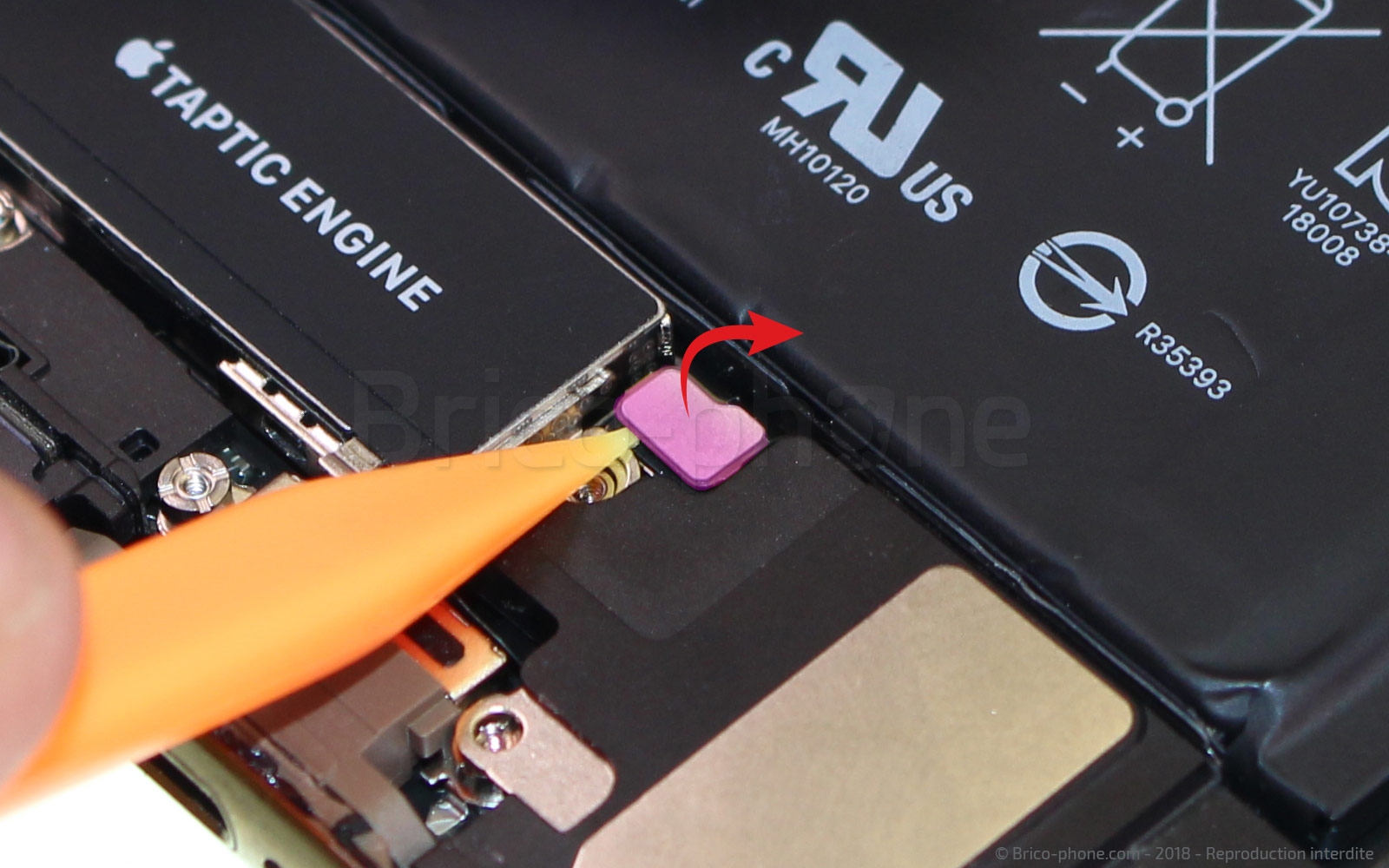

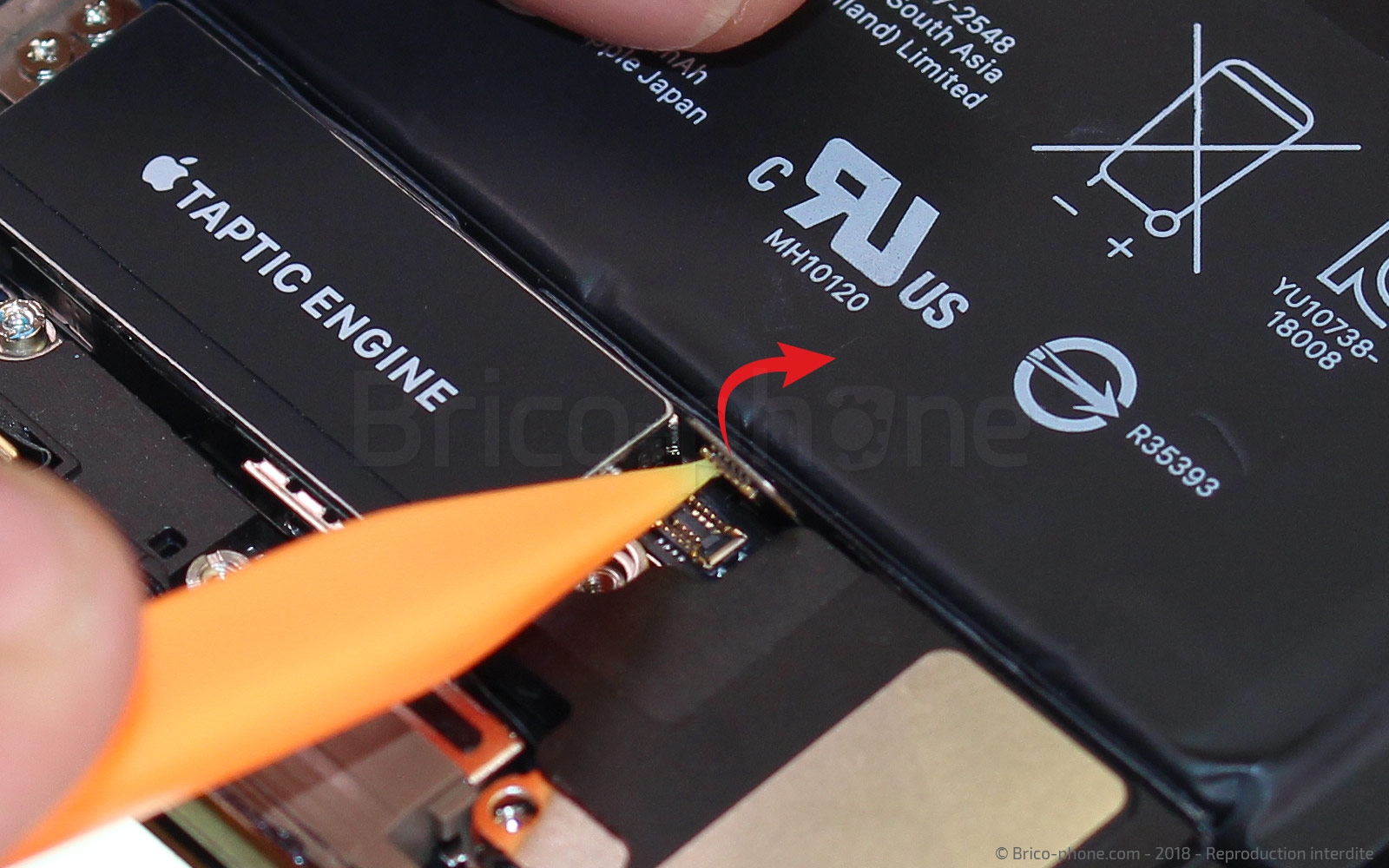

Avec le levier en nylon, déconnectez ensuite le petit connecteur marqué en rose, situé juste au dessus de la prise lightning.

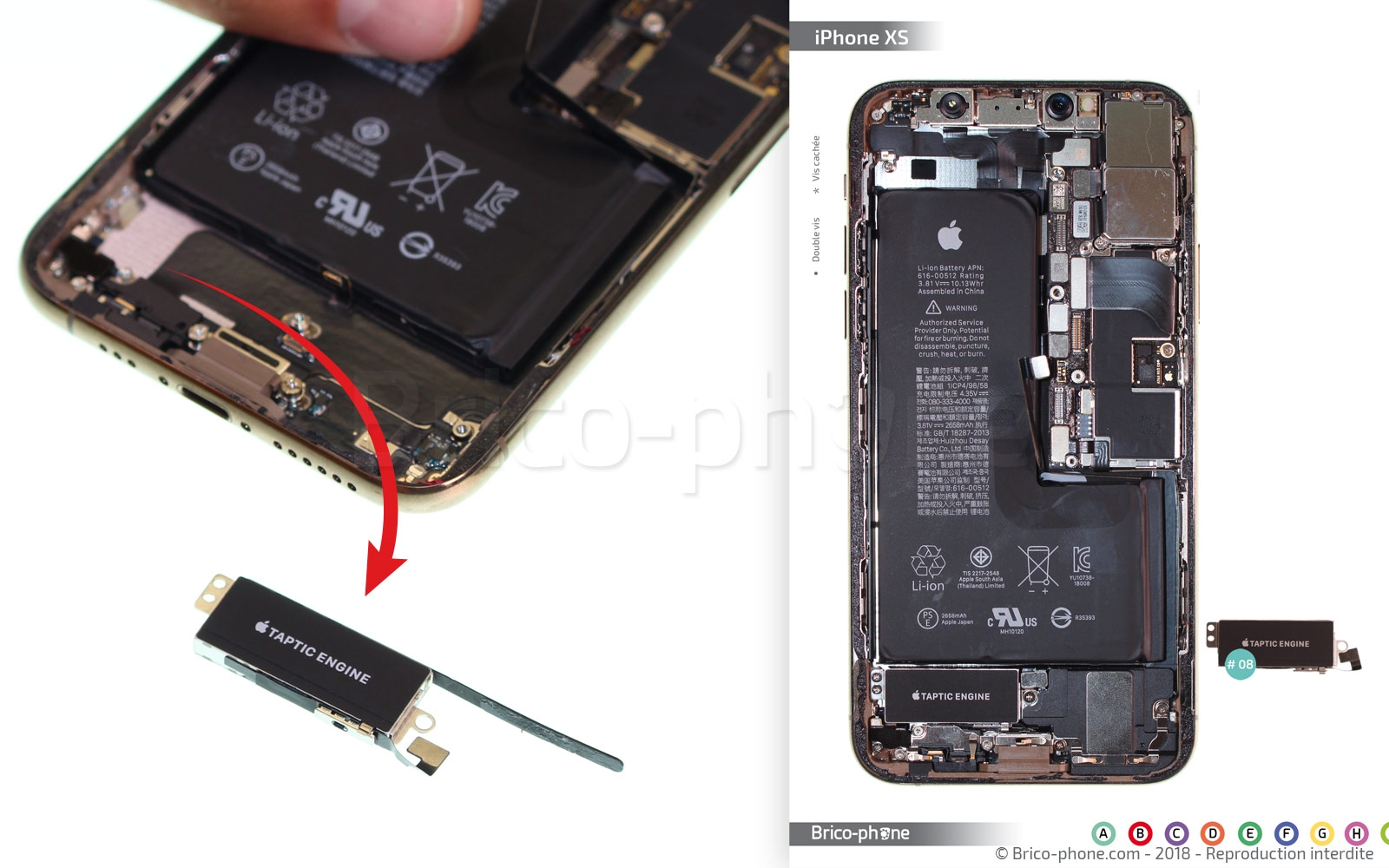

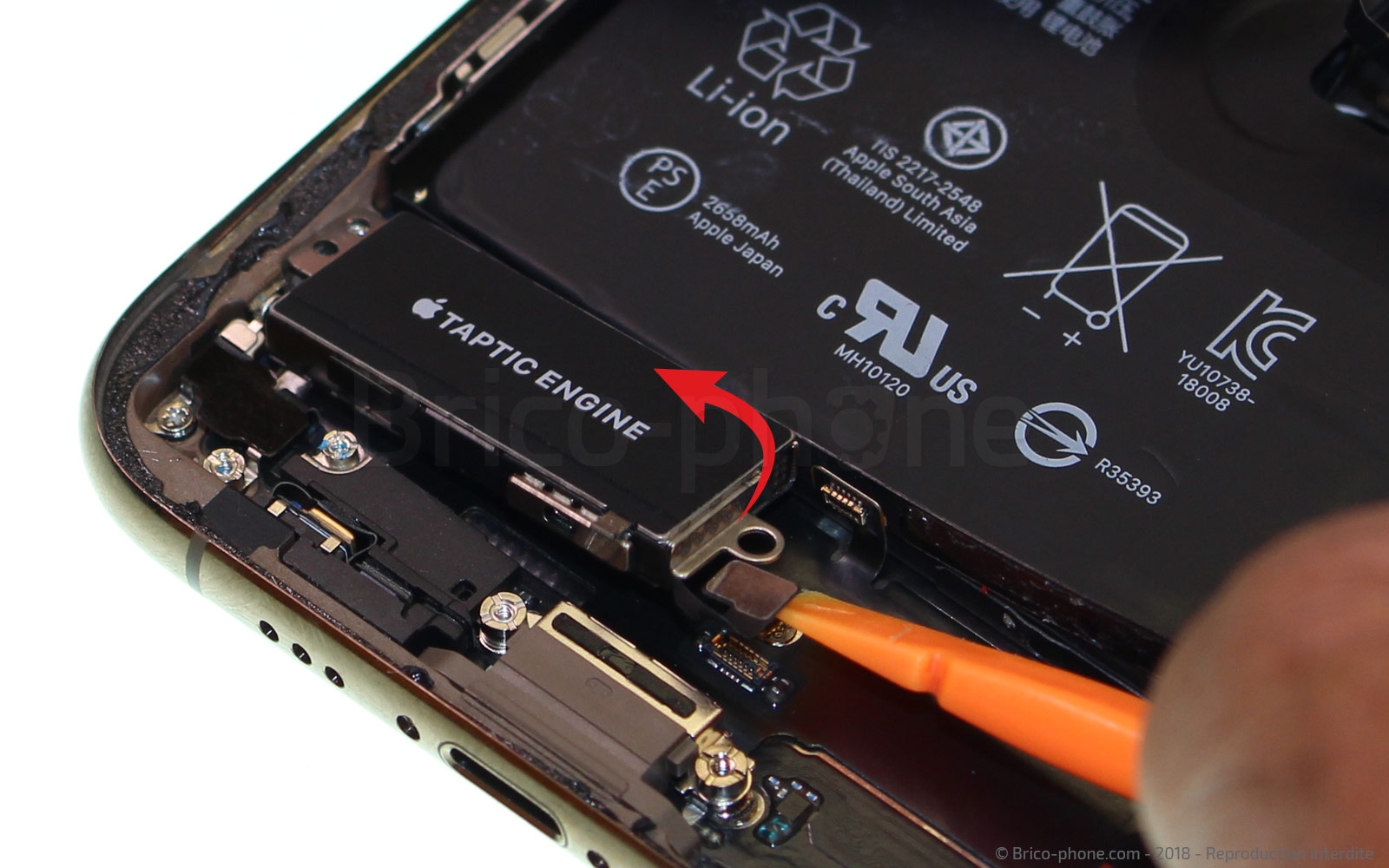

Le vibreur peut désormais être retiré. La petite languette noire qui longeait sur le bloc haut-parleur doit venir avec. Laissez-la dessus, vous replacerez l'ensemble lors du remontage.
Outils du kit utilisés
Outils du kit utilisés

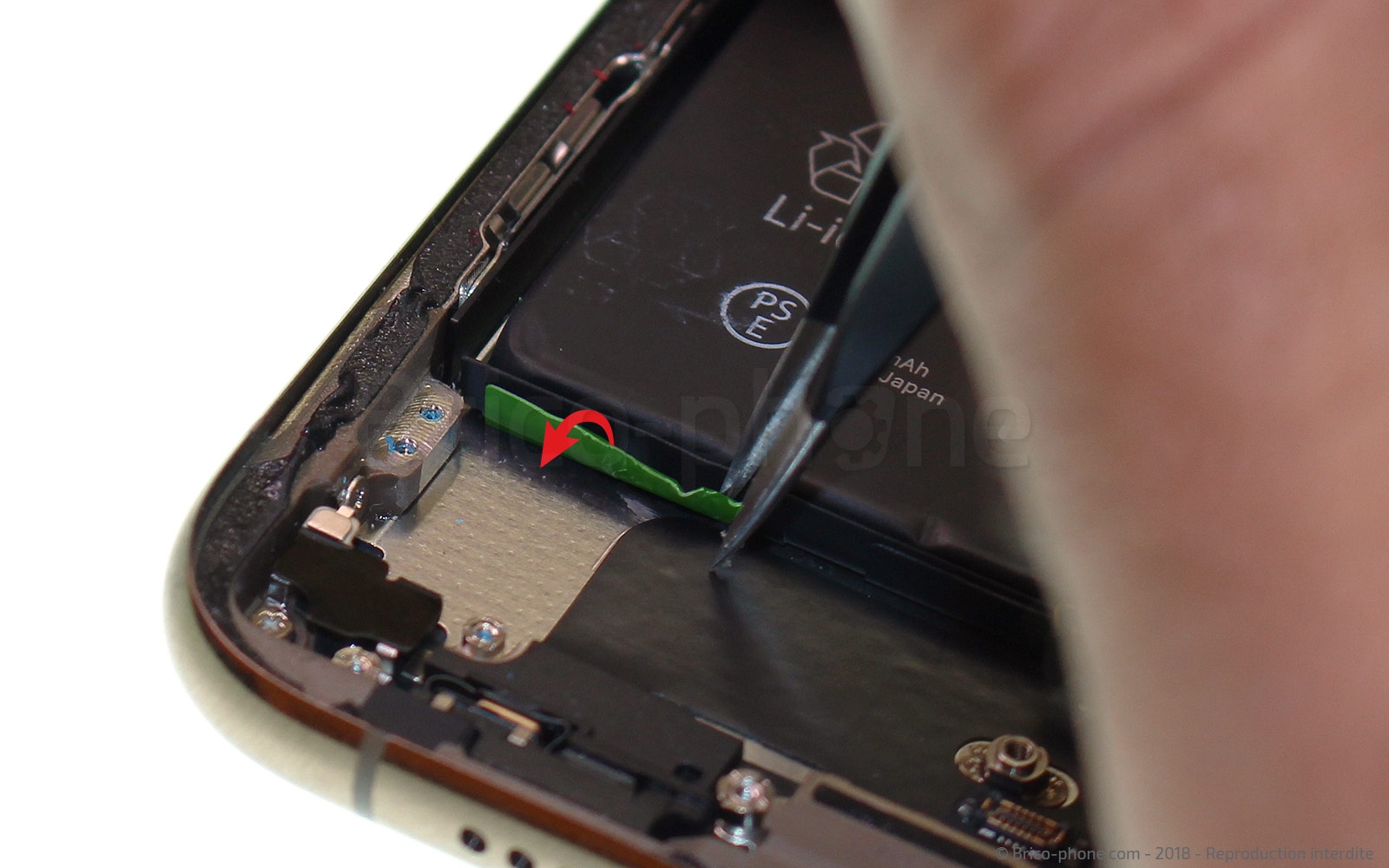

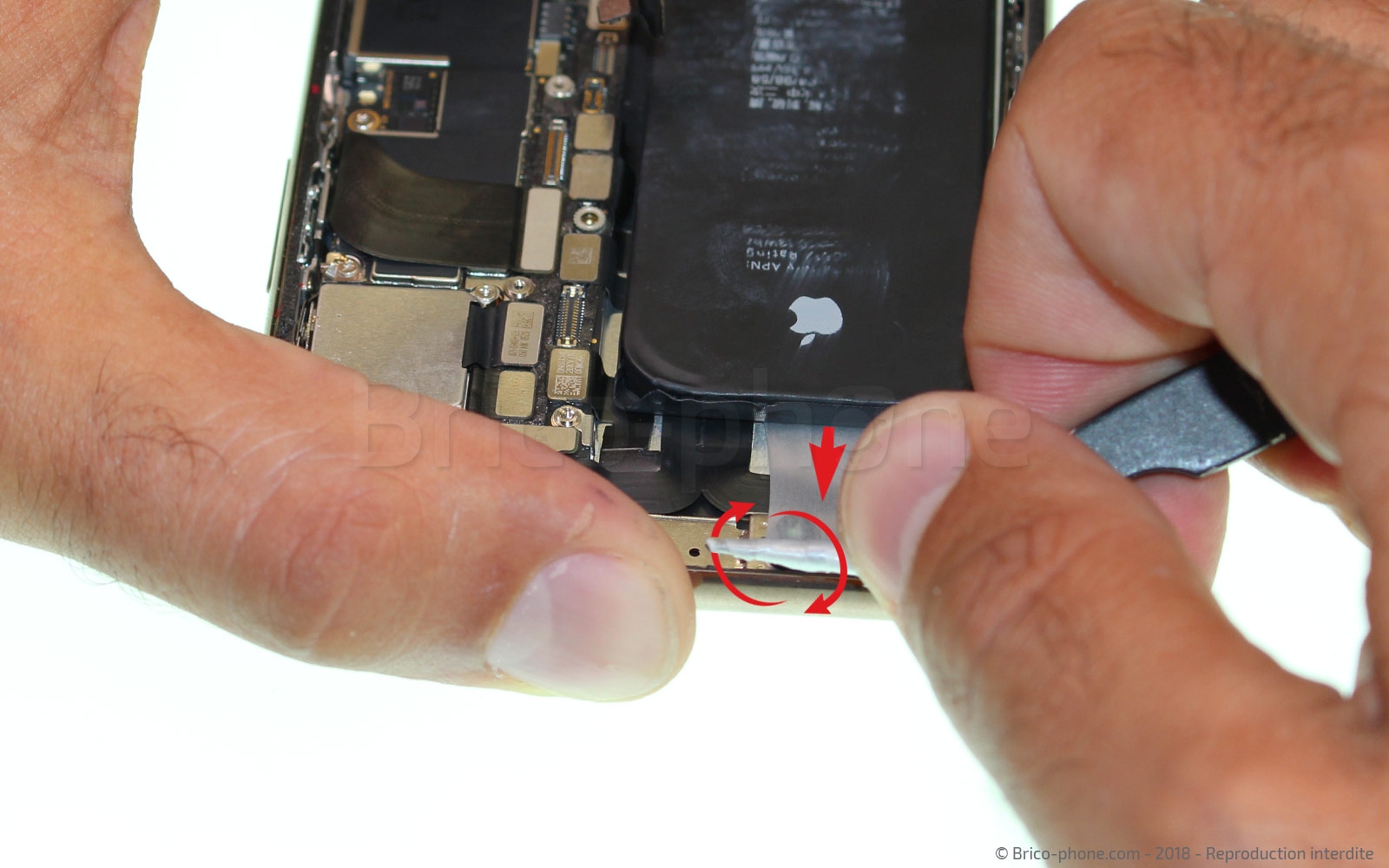

Etape 17 : Retirer les trois stickers de batterie du bas

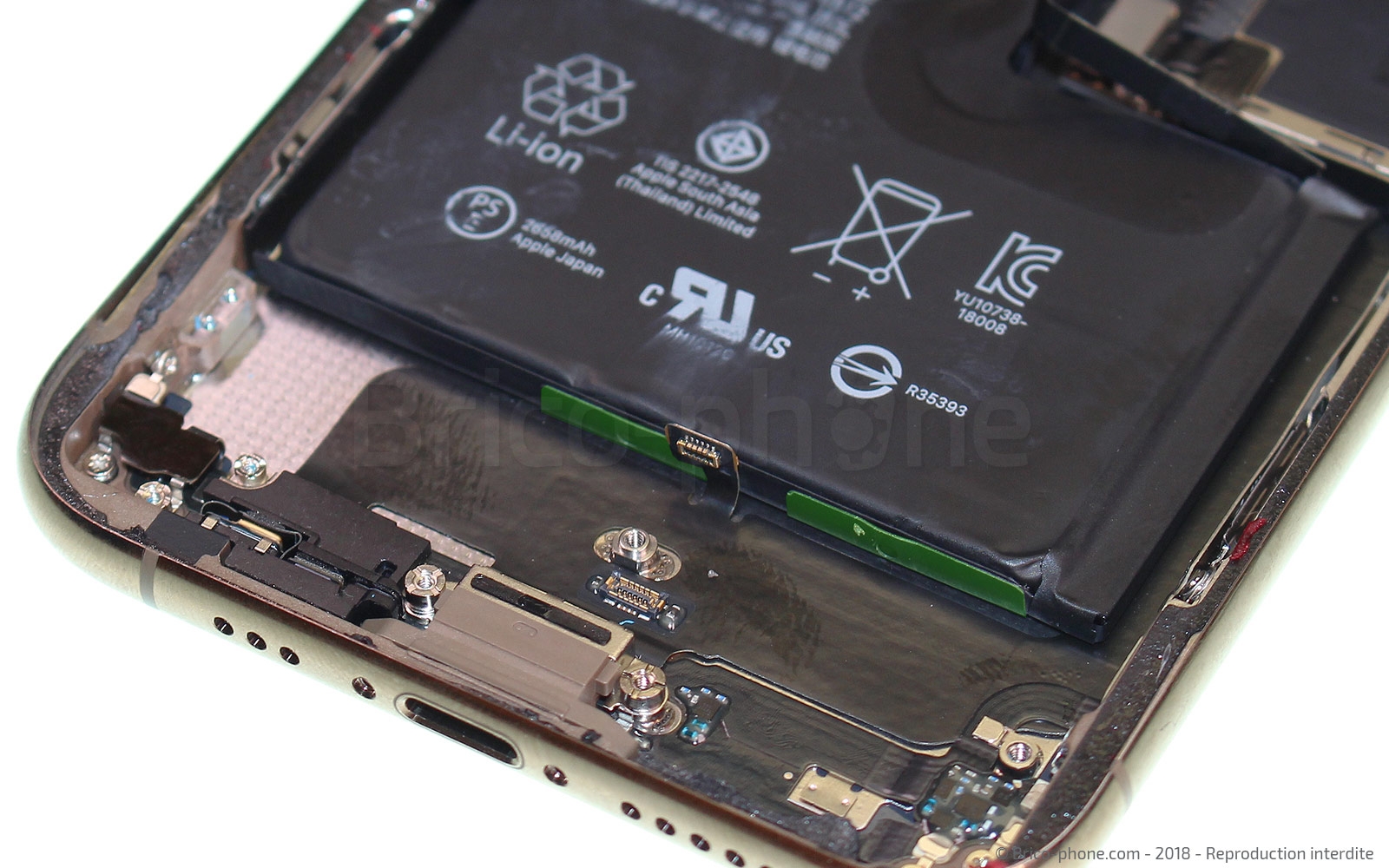

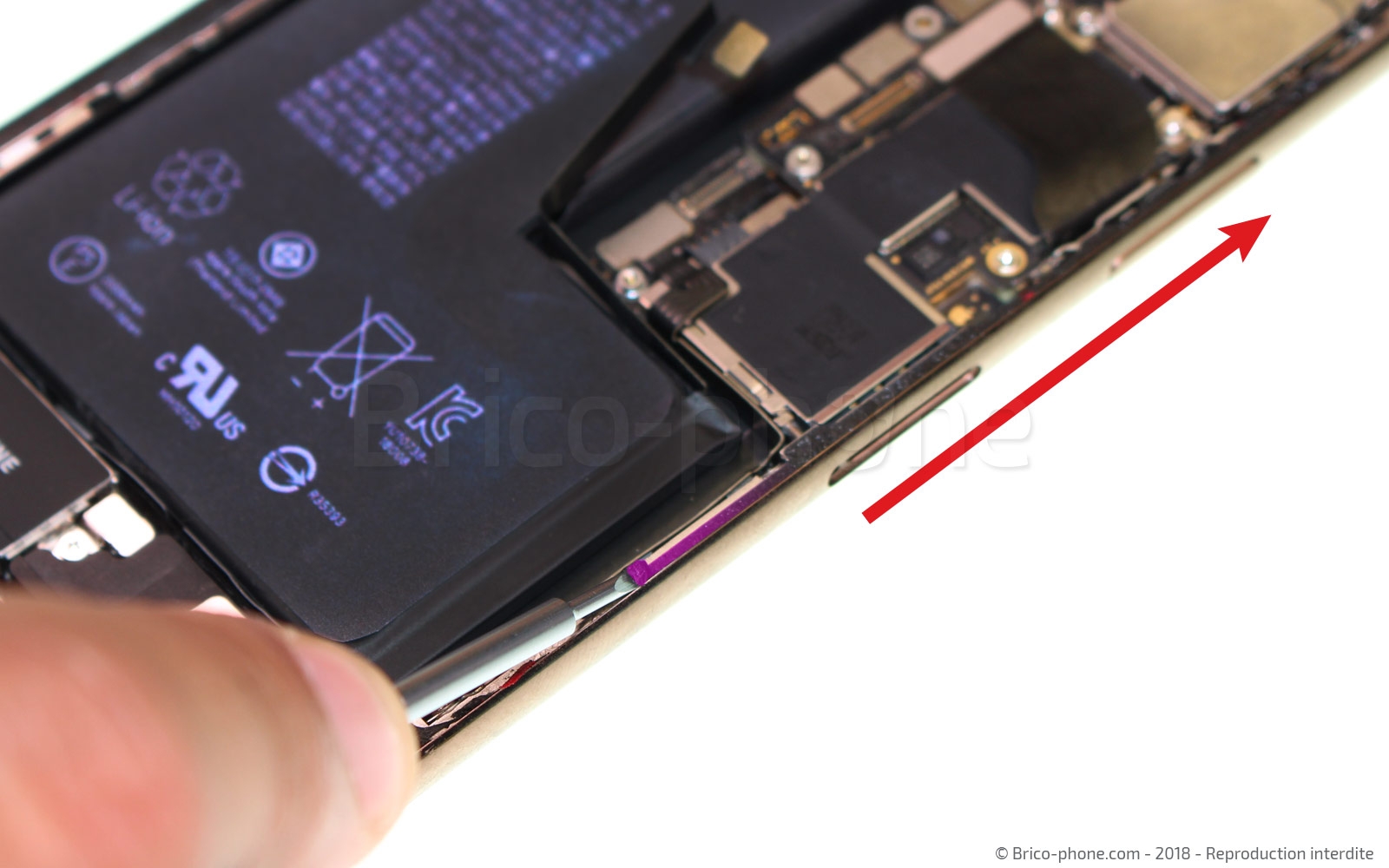

Pour retirer facilement la batterie, vous devez tirer sur des languettes adhésives double face. Trois sont situées en bas.

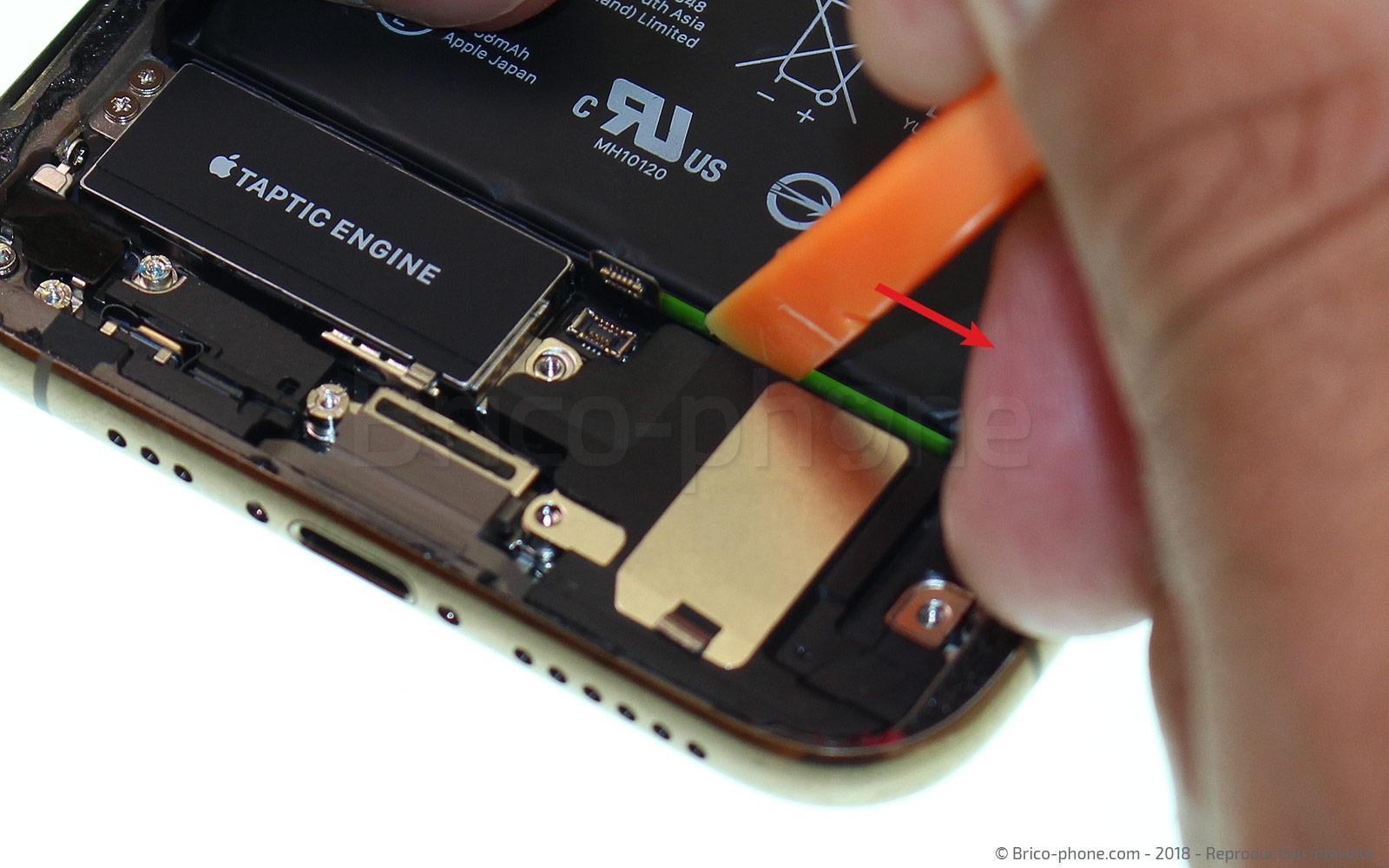

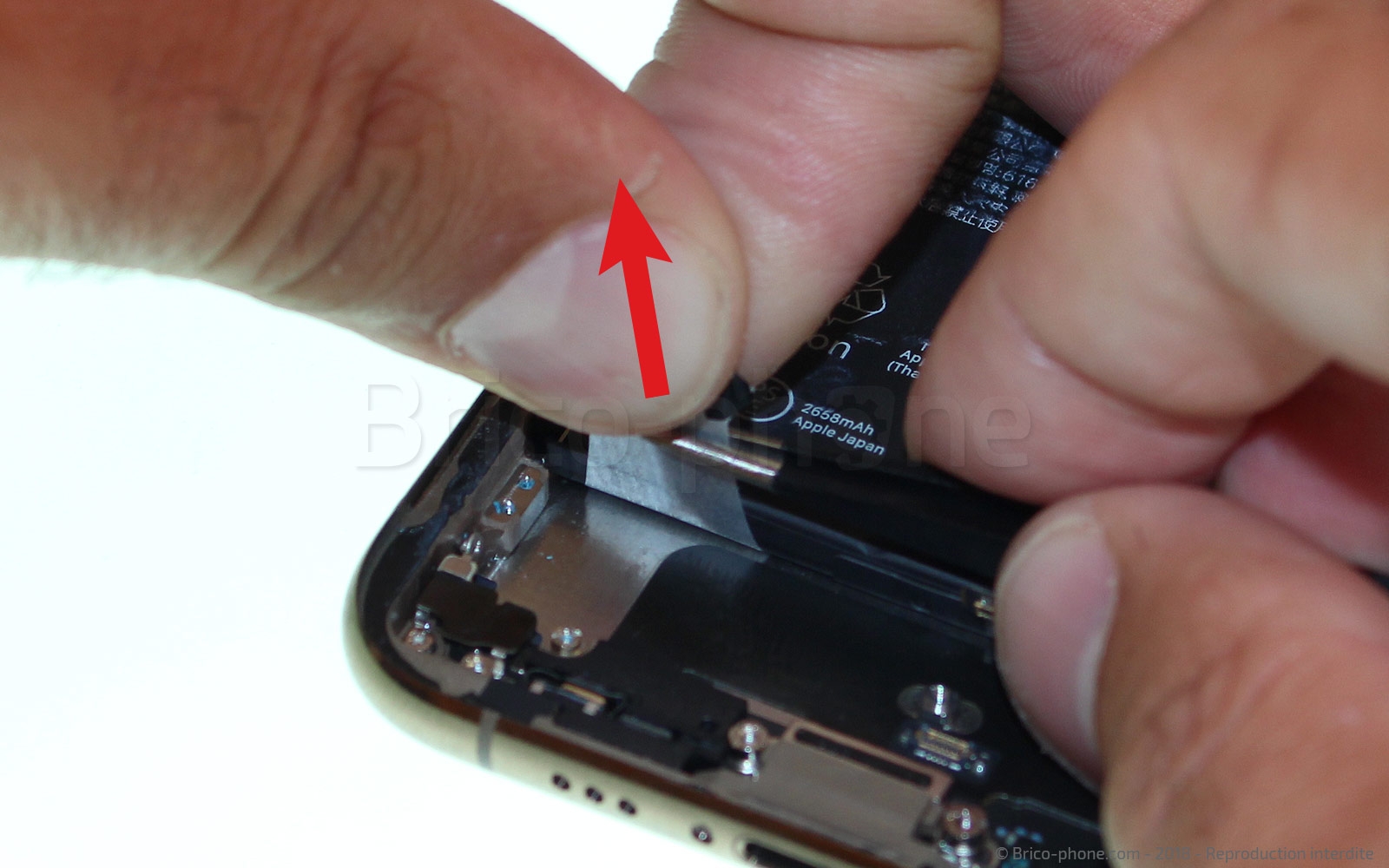

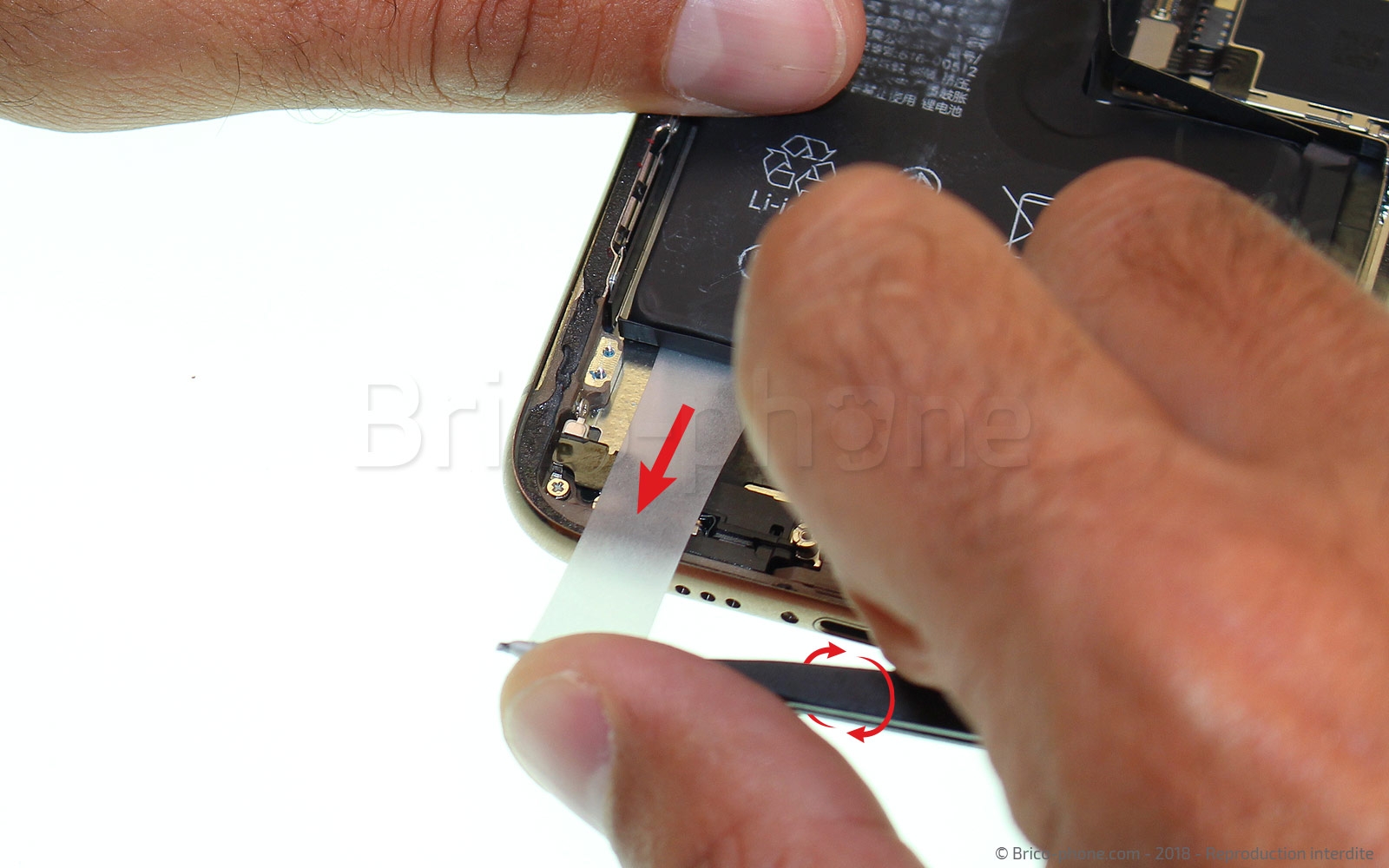

Commencez par soulever la partie noire de la languette en tirant avec la pincette. Attention à ne pas arracher l'adhésif, l'extraction pourrait devenir beaucoup plus compliquée.
Attrapez ensuite le bout de la languette entre les doigts et dès que vous avez assez de prise en main, enroulez progressivement l'adhésif autour de la pincette, tout en tirant au fur et à mesure. Les adhésifs peuvent sembler longs mais ils sont très étirables. Continuez jusqu'à ce qu'il n'y en ait plus.

Procédez de la même manière pour les deux restants.
Outils du kit utilisés
Outils du kit utilisés

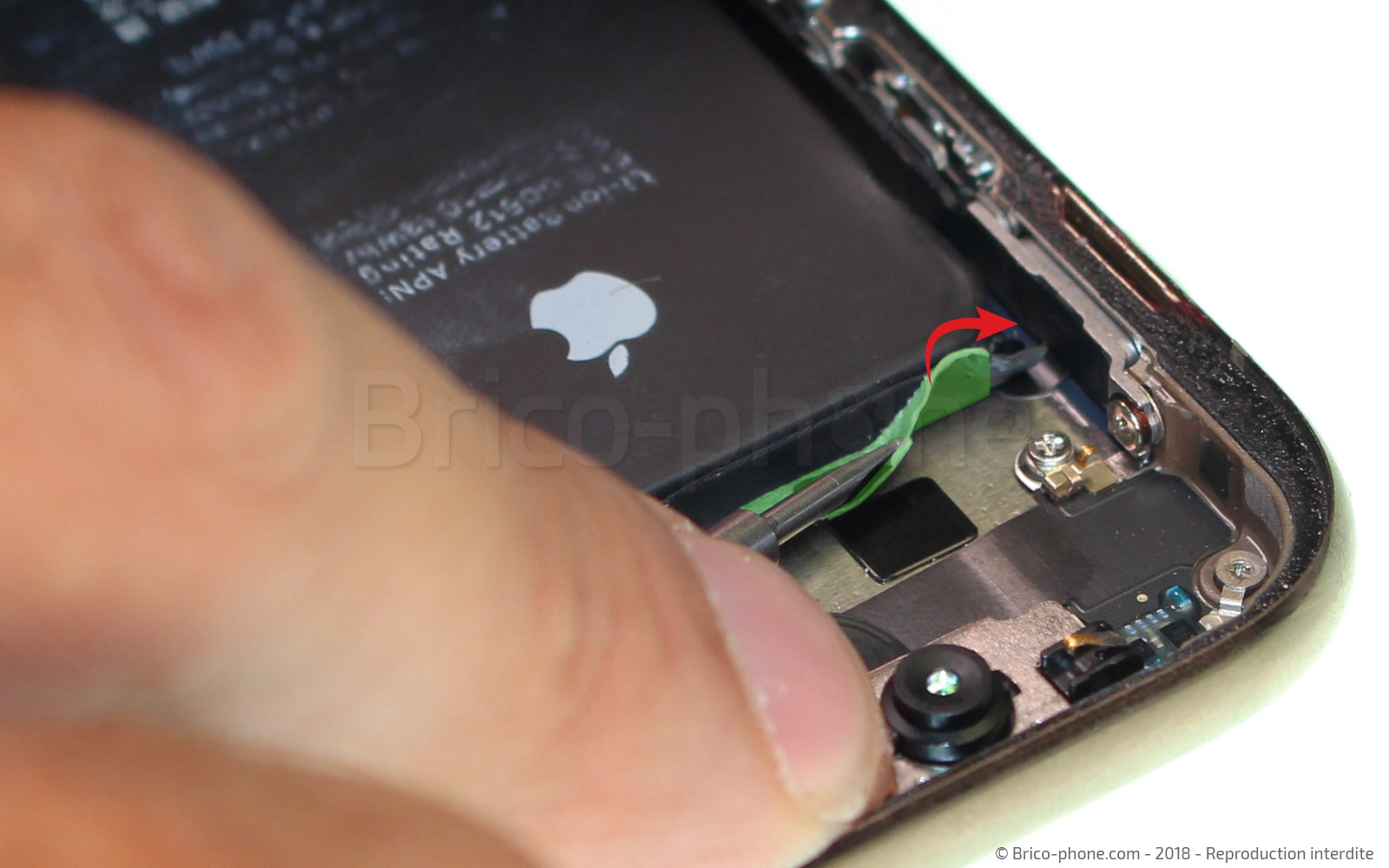

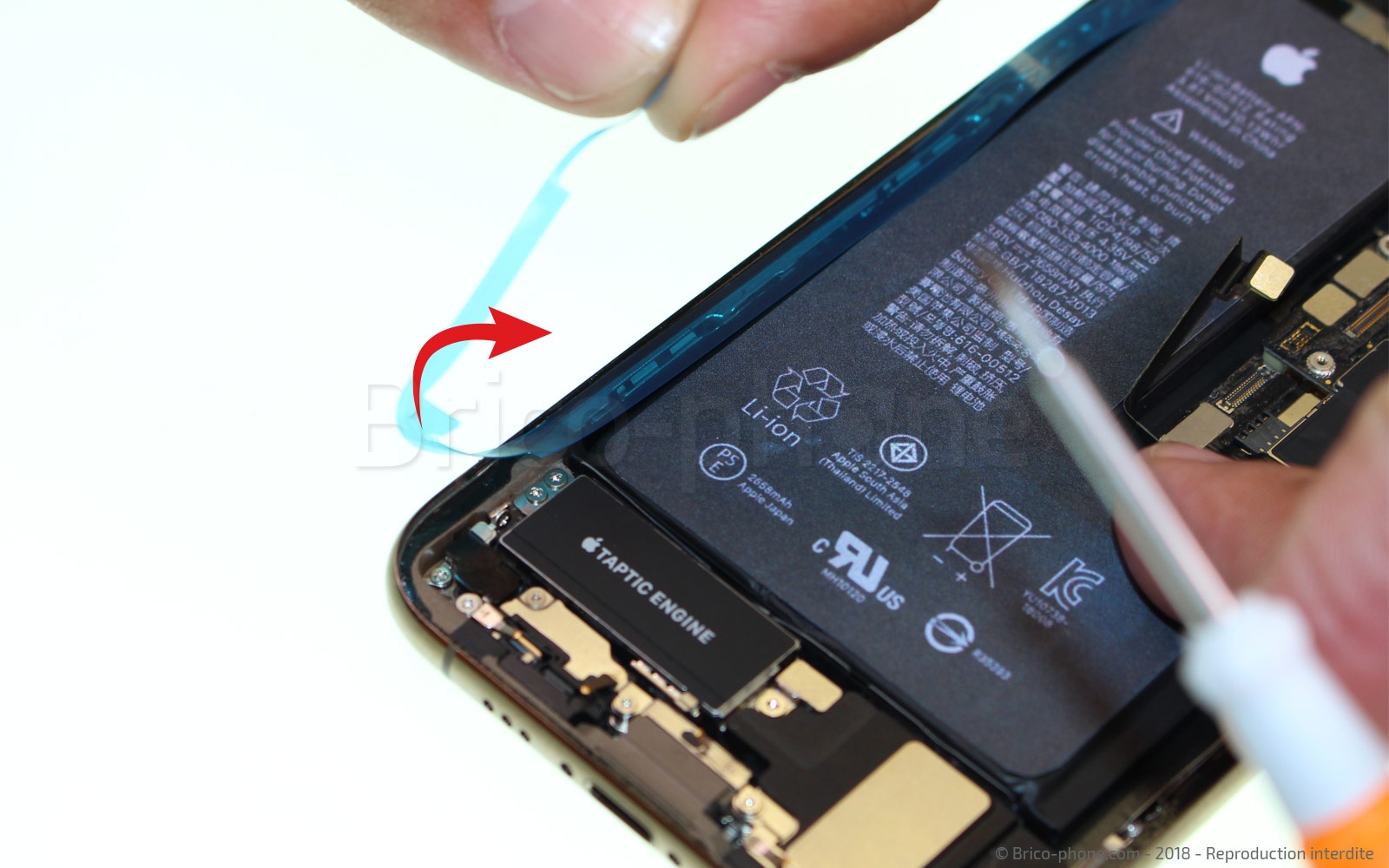

Etape 18 : Retirer la languette du haut
Procédez exactement de la même façon que l'étape précédente pour enlever la dernière languette située en haut de la batterie.
Pensez à appuyer sur la batterie quand vous sentez que vous arrivez à la fin de la languette pour éviter que la batterie ne s'échappe du téléphone !

Si jamais, un ou plusieurs stickers se sont rompus avant la fin et que la batterie est encore collée, nous vous conseillons de la soulever en utilisant la carte PVC fournie dans le kit d'outils et faite levier. La batterie risque de se tordre, attention à ne pas la percer, et remplacez-la si elle a trop été endommagée.
Outils du kit utilisés
Outils du kit utilisés

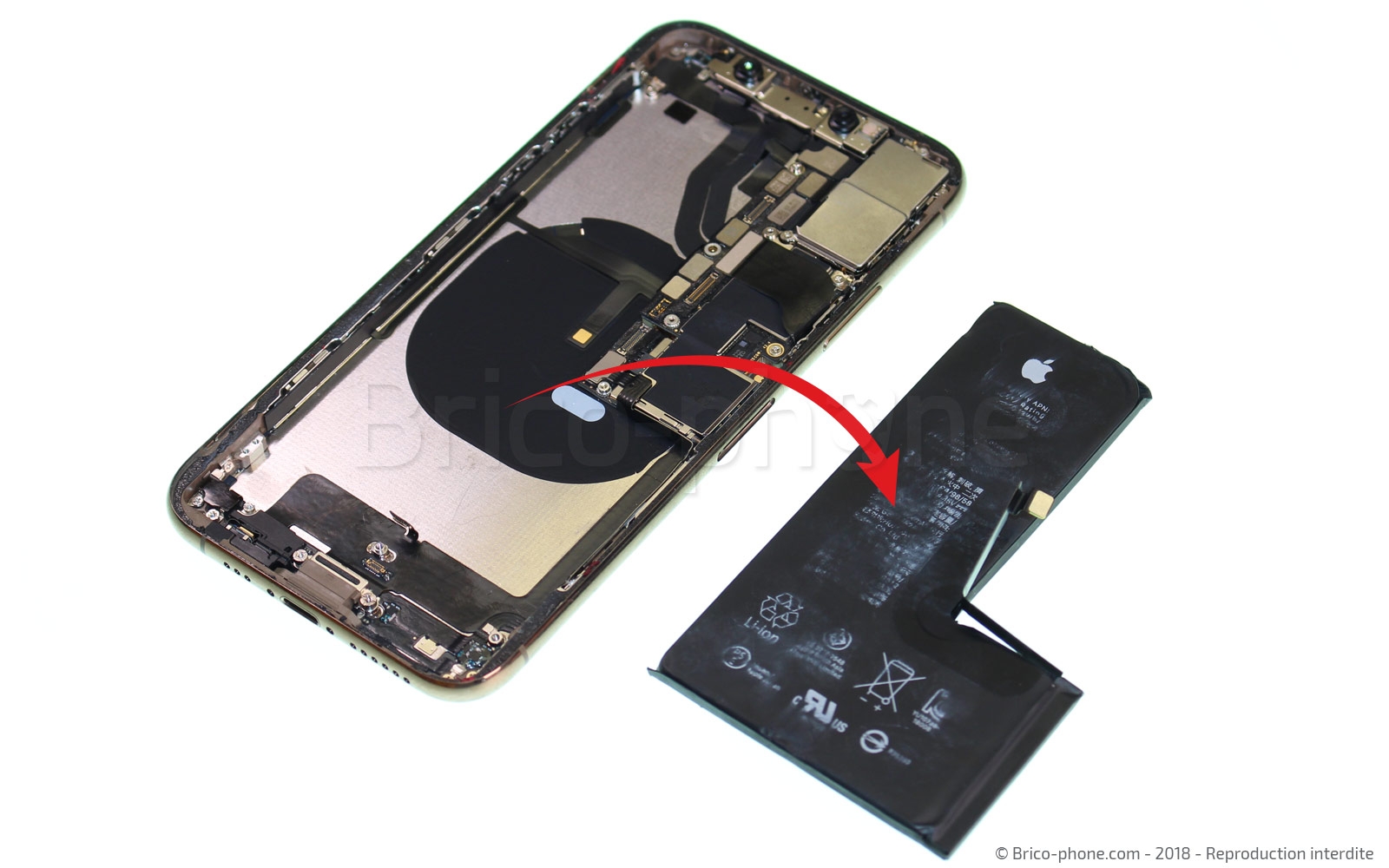

Etape 19 : Retirer la batterie

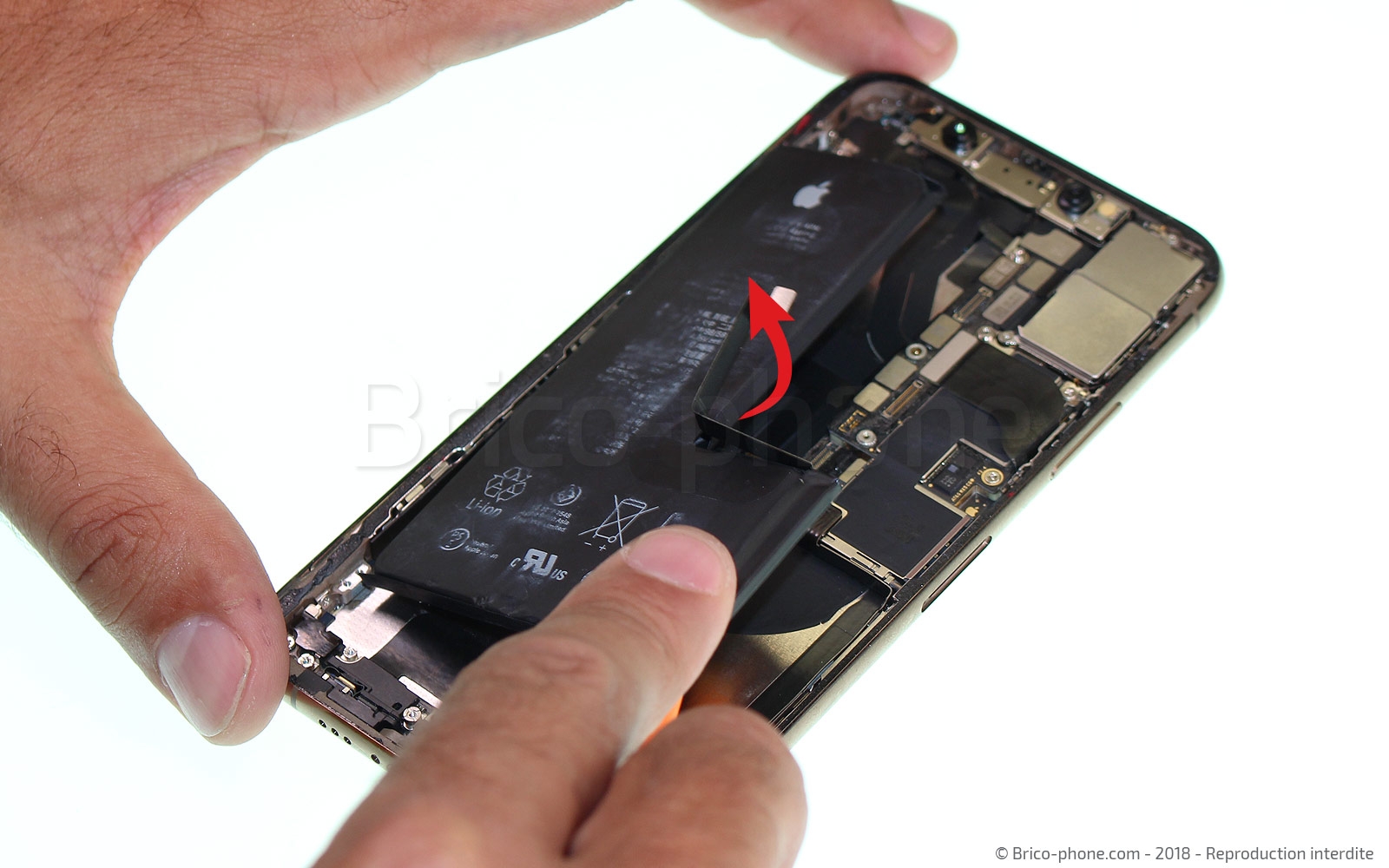

La batterie peut maintenant être retirée du châssis et placez de côté pour le remontage.
Outils du kit utilisés
Outils du kit utilisés

Etape 20 : Déconnecter toutes les nappes
Lors de cette étape, vous allez commencer à libérer la carte mère.

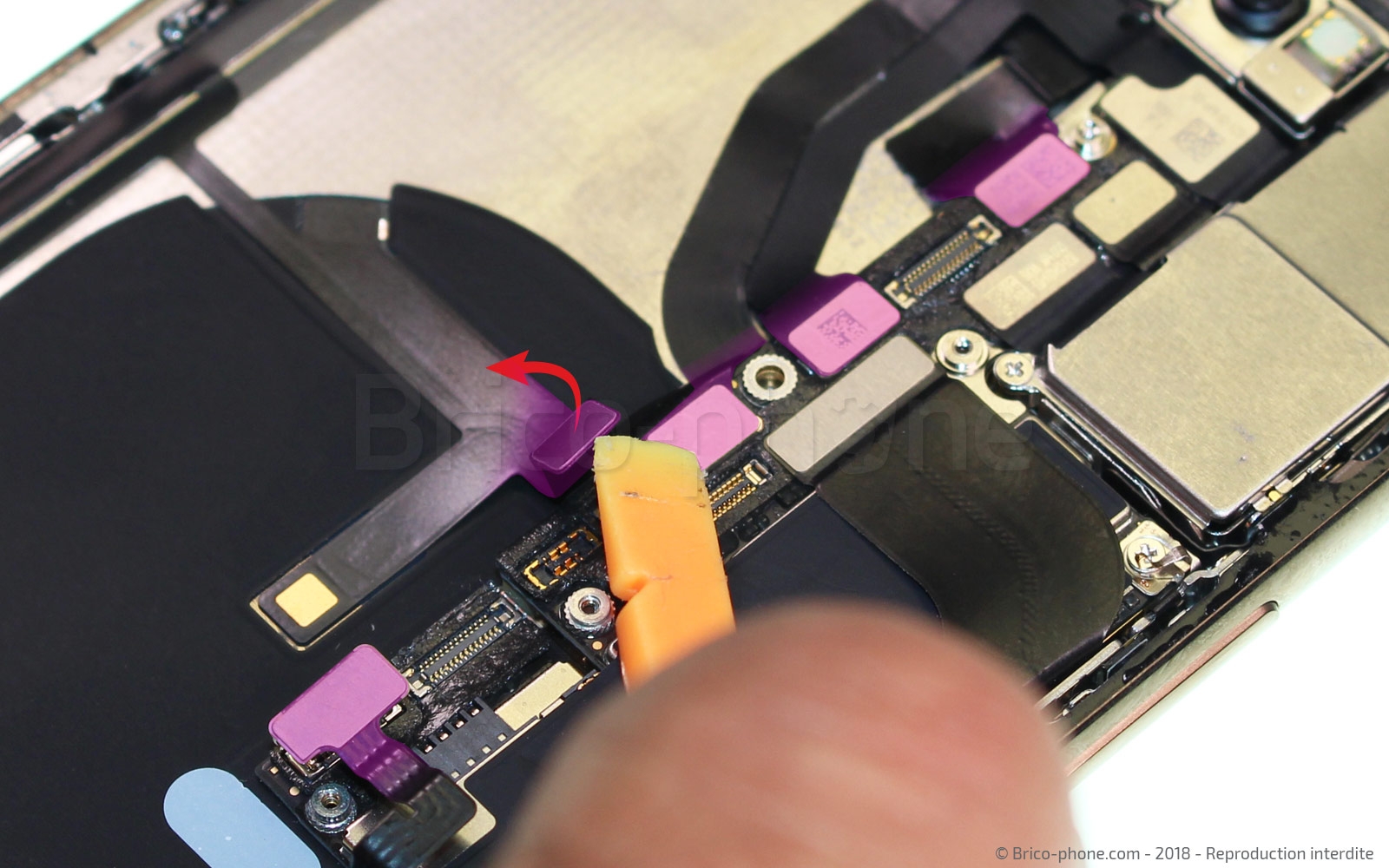

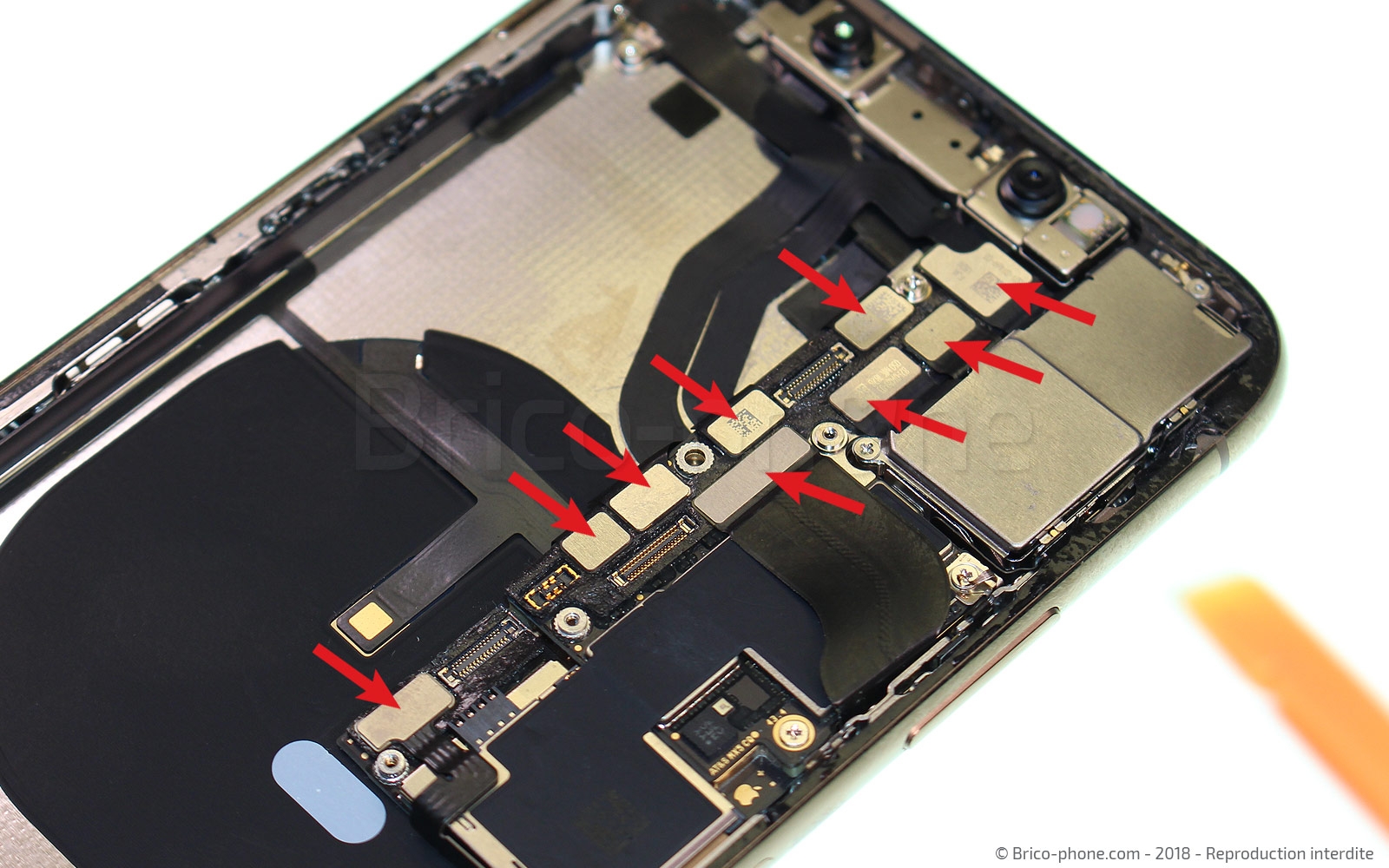

Neuf connecteurs se trouvent actuellement connectés.

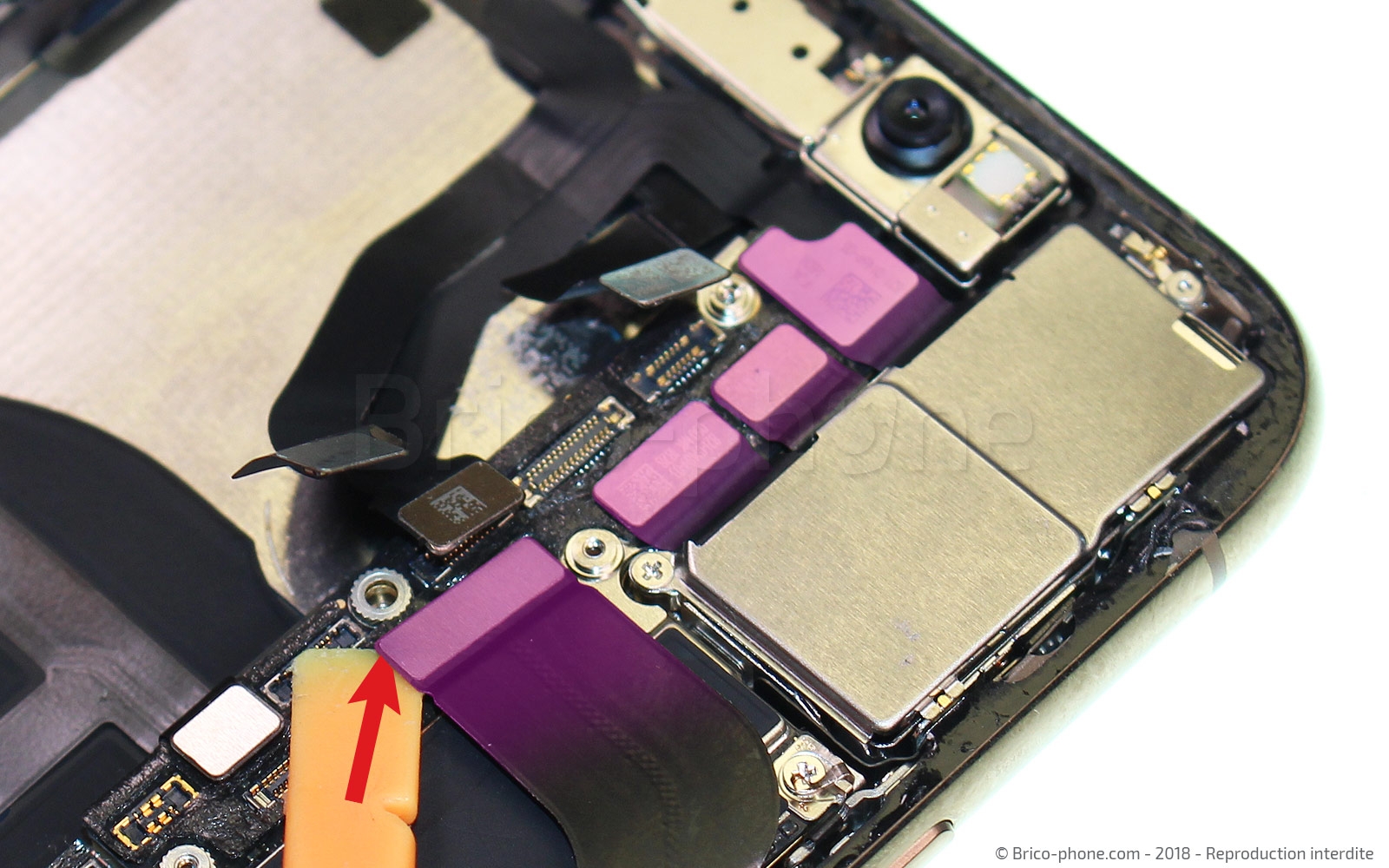

Soulevez-les tous de la même manière grâce au levier en nylon. Et n'hésitez pas à soulever aussi le début de la nappe pour ne pas qu'elle gêne l'extraction de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

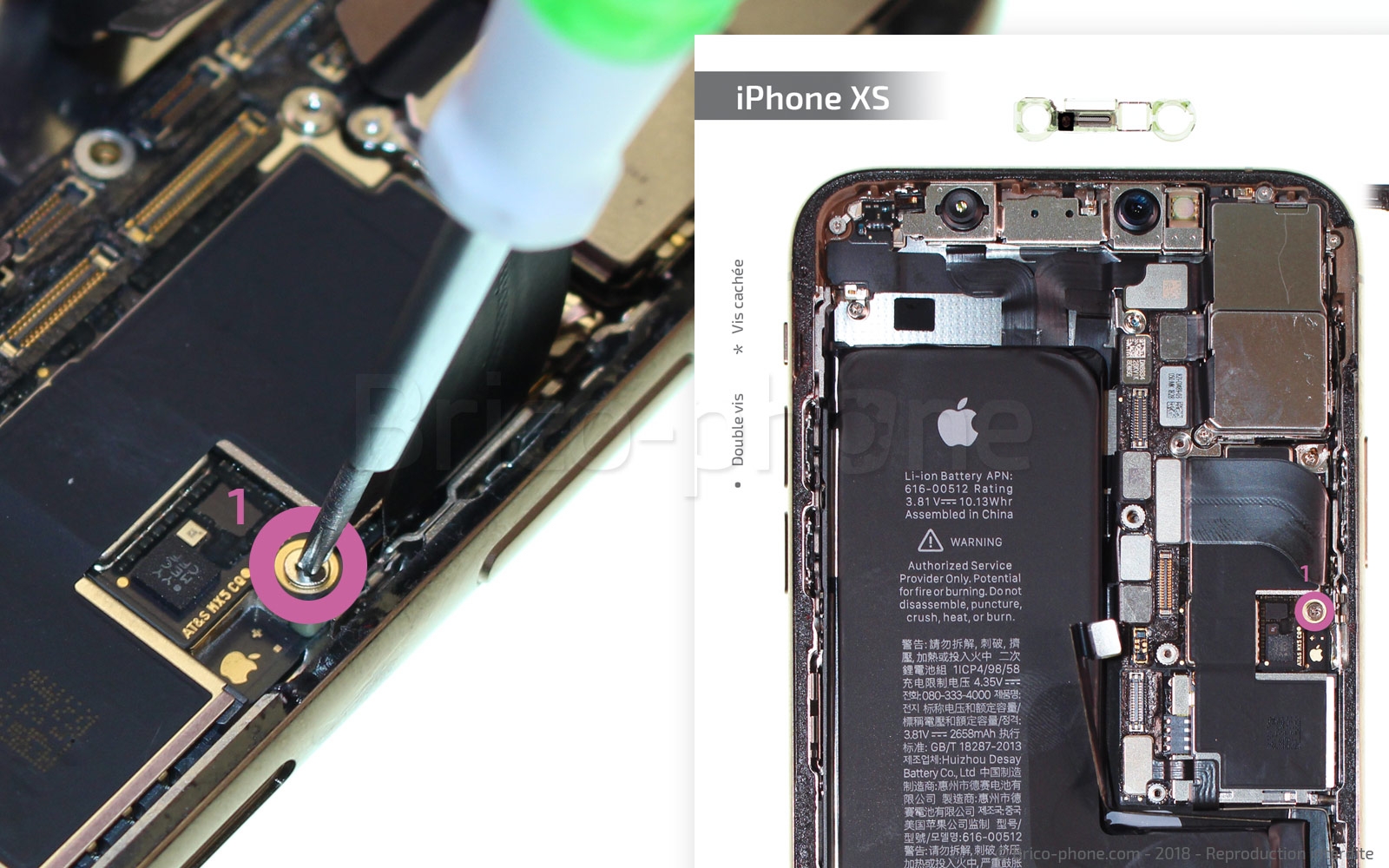

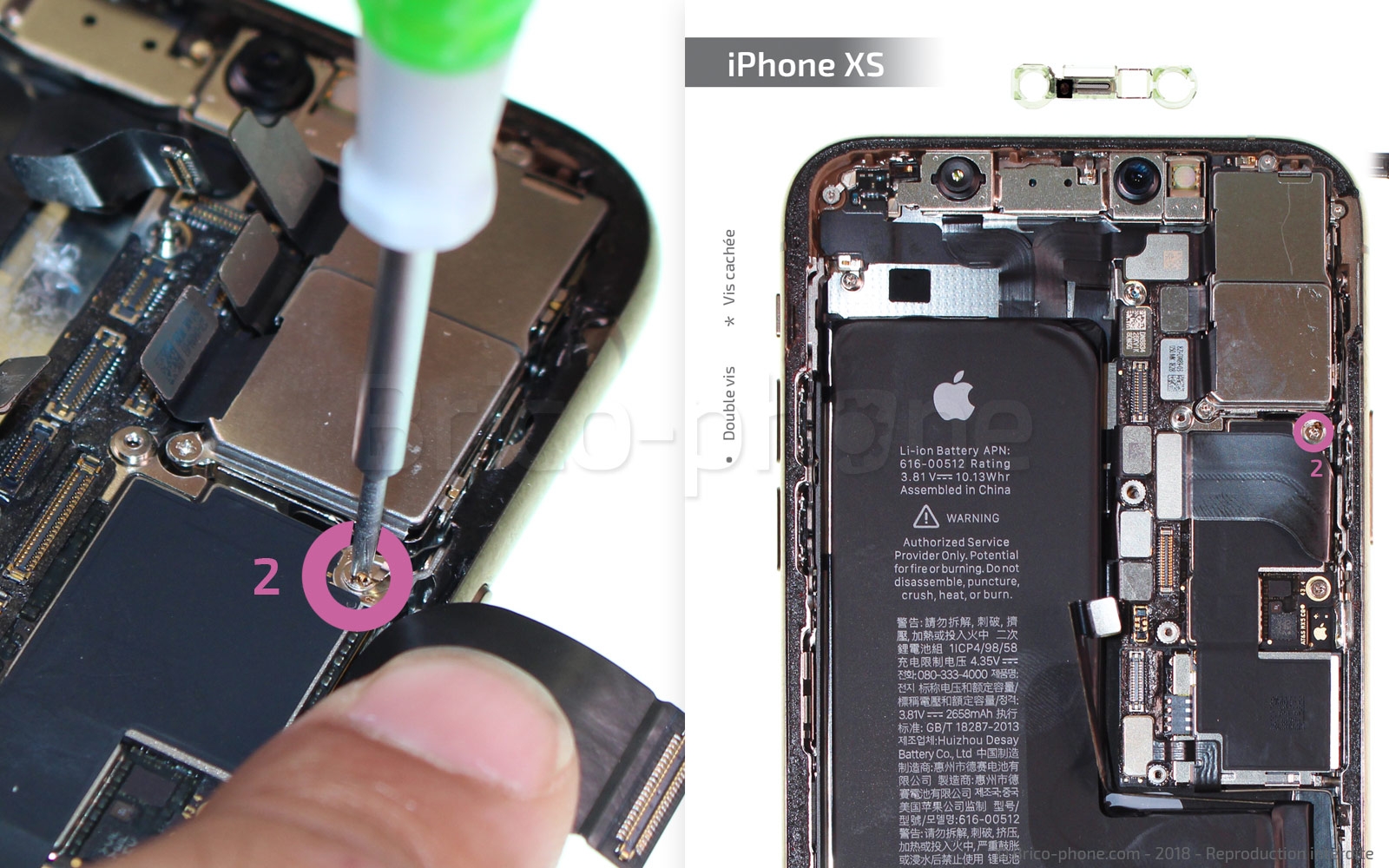

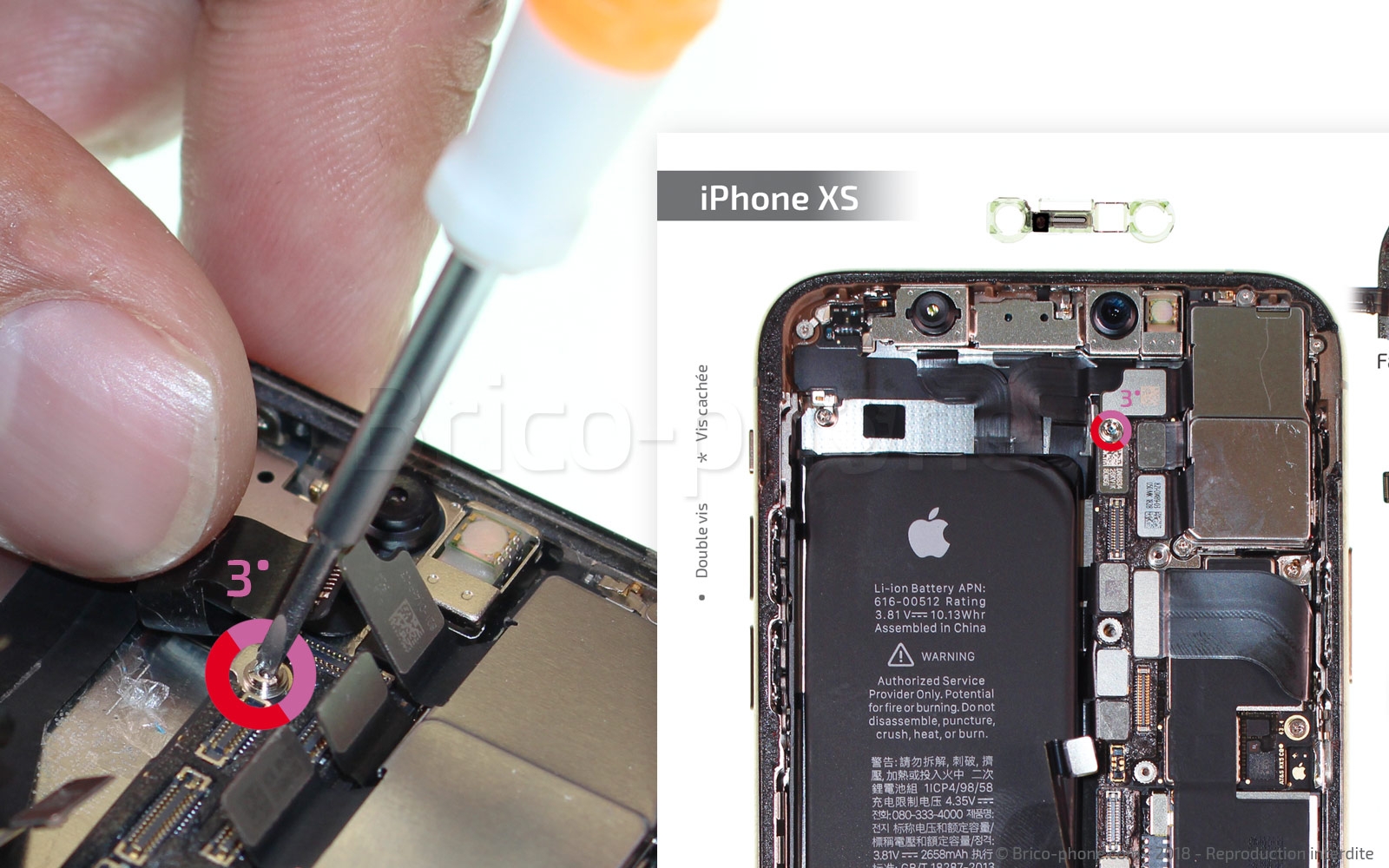

Etape 21 : Dévisser la carte mère
La carte mère est maintenue par 3 vis.

A l'aide du tournevis cruciforme, commencez par retirer les vis H1 et H2, entourées en rose sur le patron d'aide au montage.

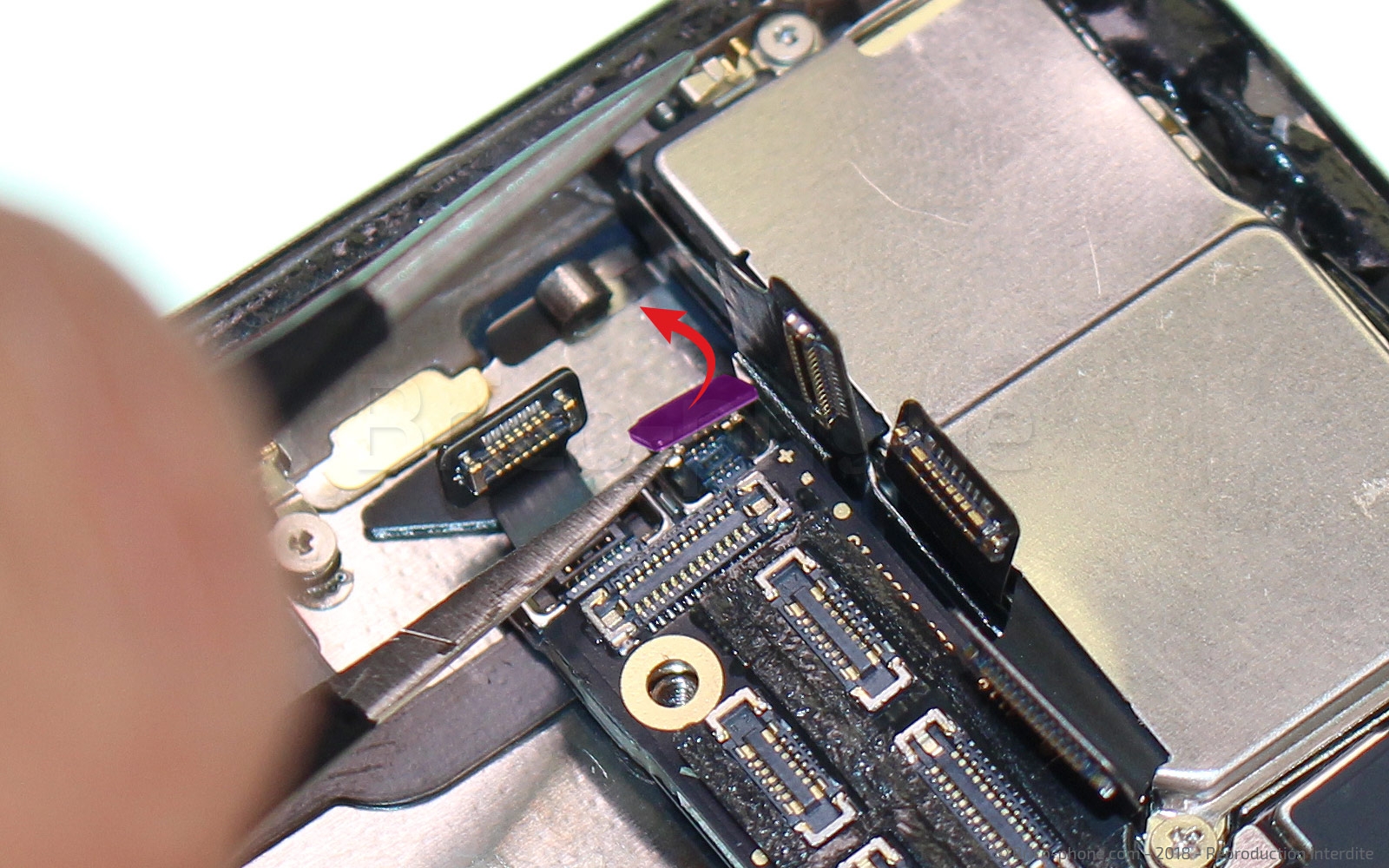

Attention, un petit élément métallique fait masse et est accroché à la vis H2, il est nommé #15. Ne le perdez pas et regardez bien le sens dans lequel il est.

Enfin, changez de tournevis et prenez le plat pour retirer la dernière vis H3•, il s'agit d'une grosse vis (vis double).
Outils du kit utilisés
Outils du kit utilisés

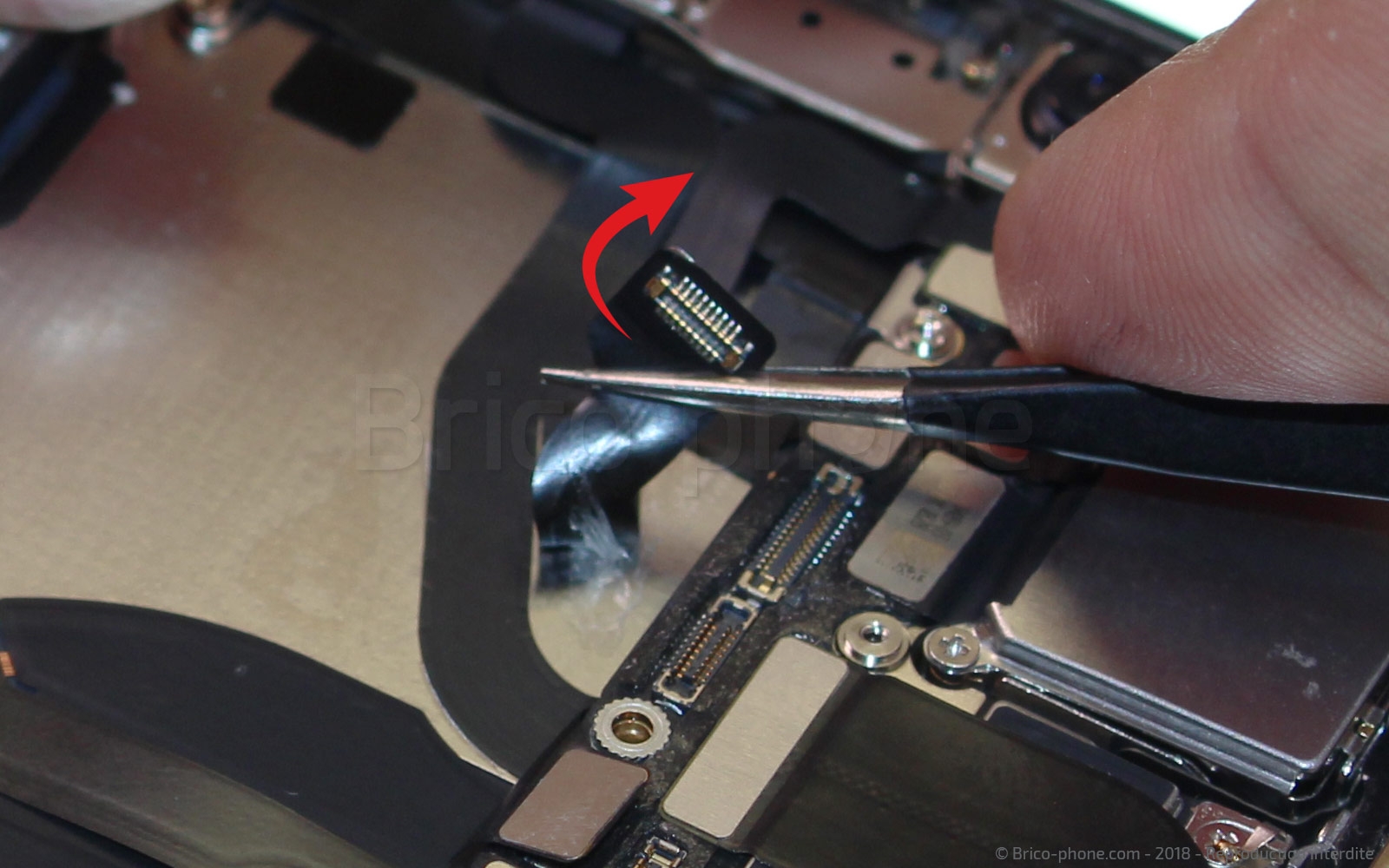

Etape 22 : Décoller la double caméra FaceTime

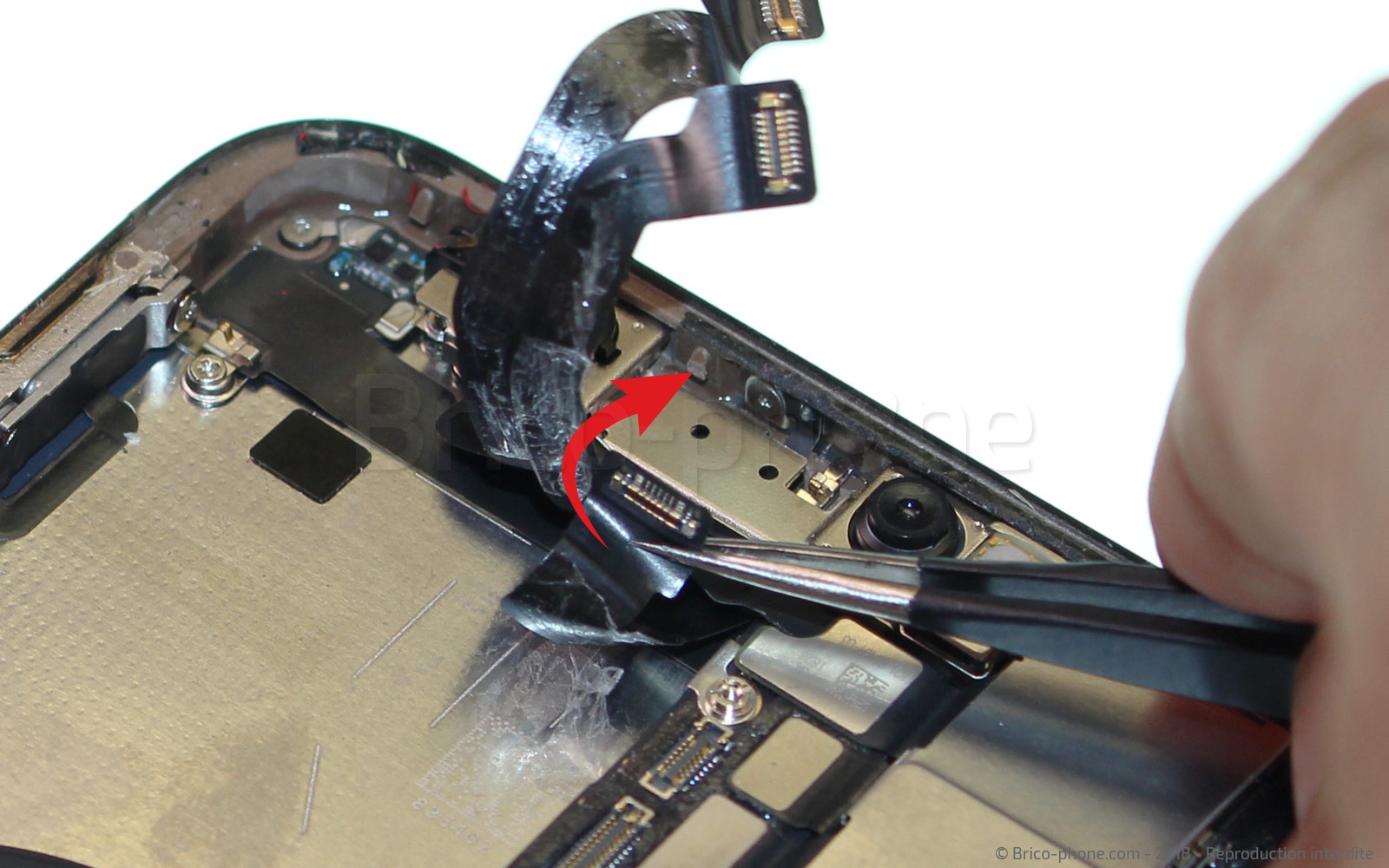

La carte mère est encore maintenue par deux connecteurs sur le haut, cachés par la caméra FaceTime.
Vous devez donc retirer cette pièce avant de pouvoir retirer la carte mère.

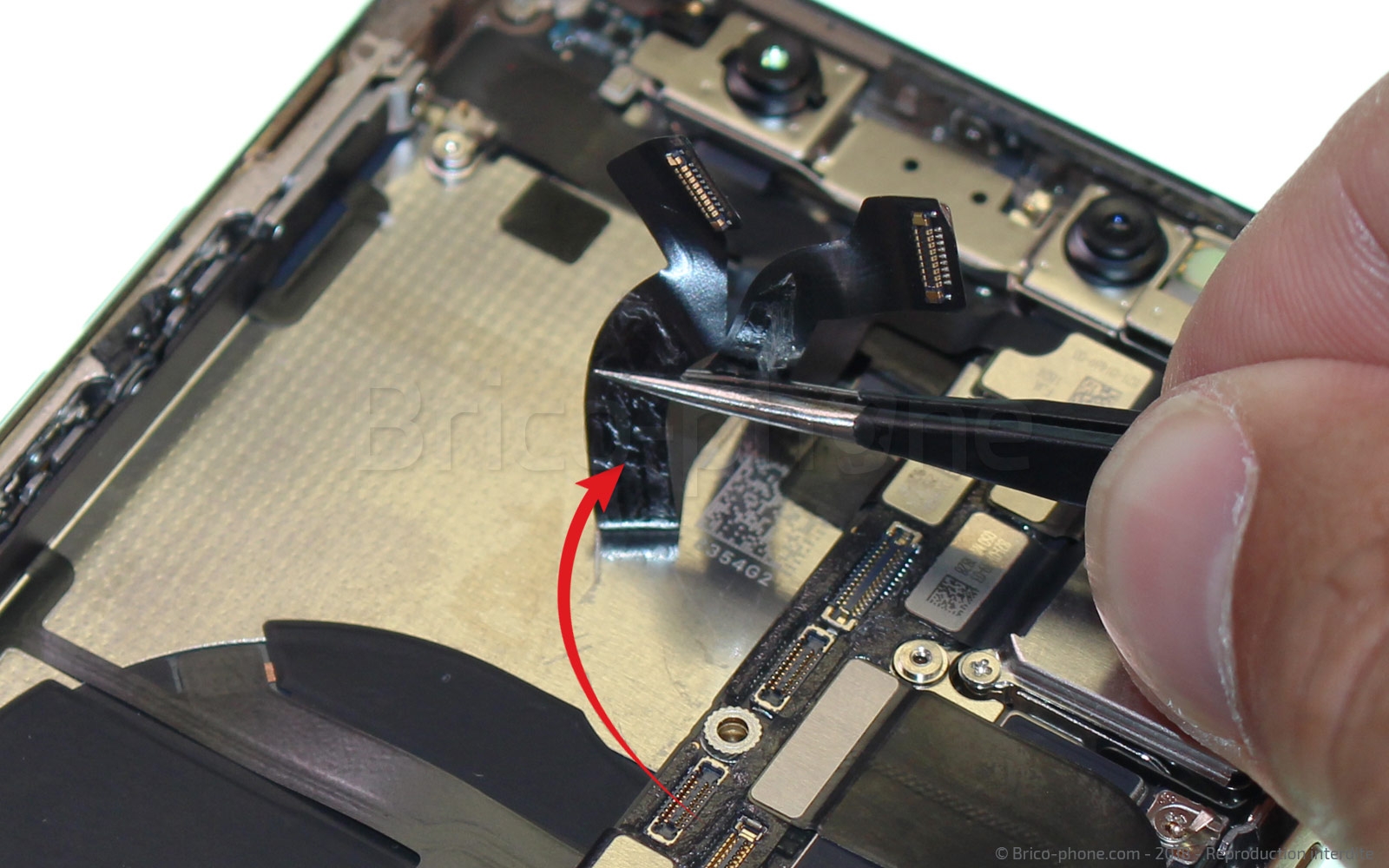

Pour cela, décollez les 3 nappes du châssis en tirant doucement.
Outils du kit utilisés
Outils du kit utilisés

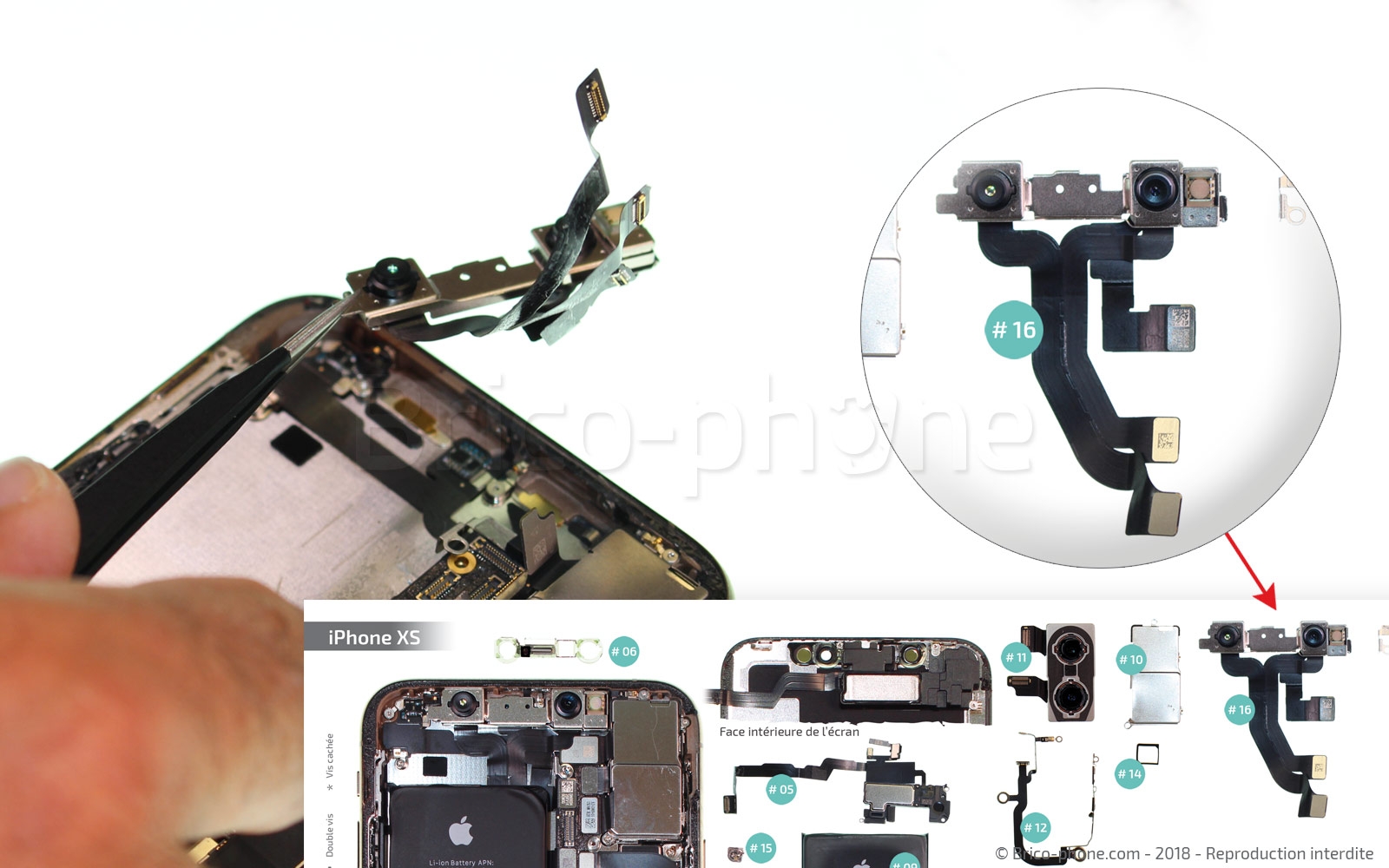

Etape 23 : Retirer la caméra FaceTime

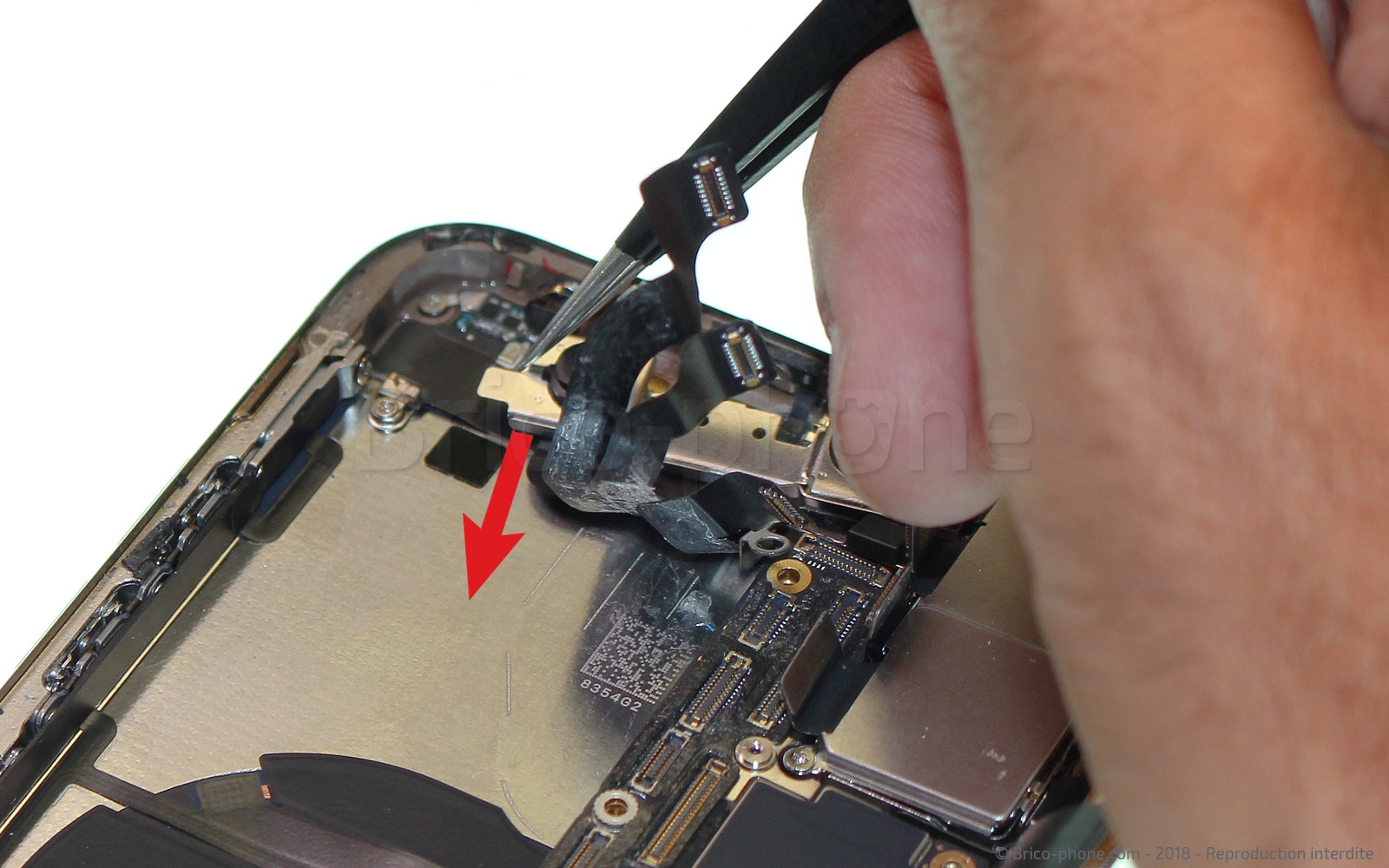

La caméra peut maintenant être retirée : poussez l'extrémité gauche vers le bas pour la déloger du châssis puis retirez-la.
Outils du kit utilisés
Outils du kit utilisés

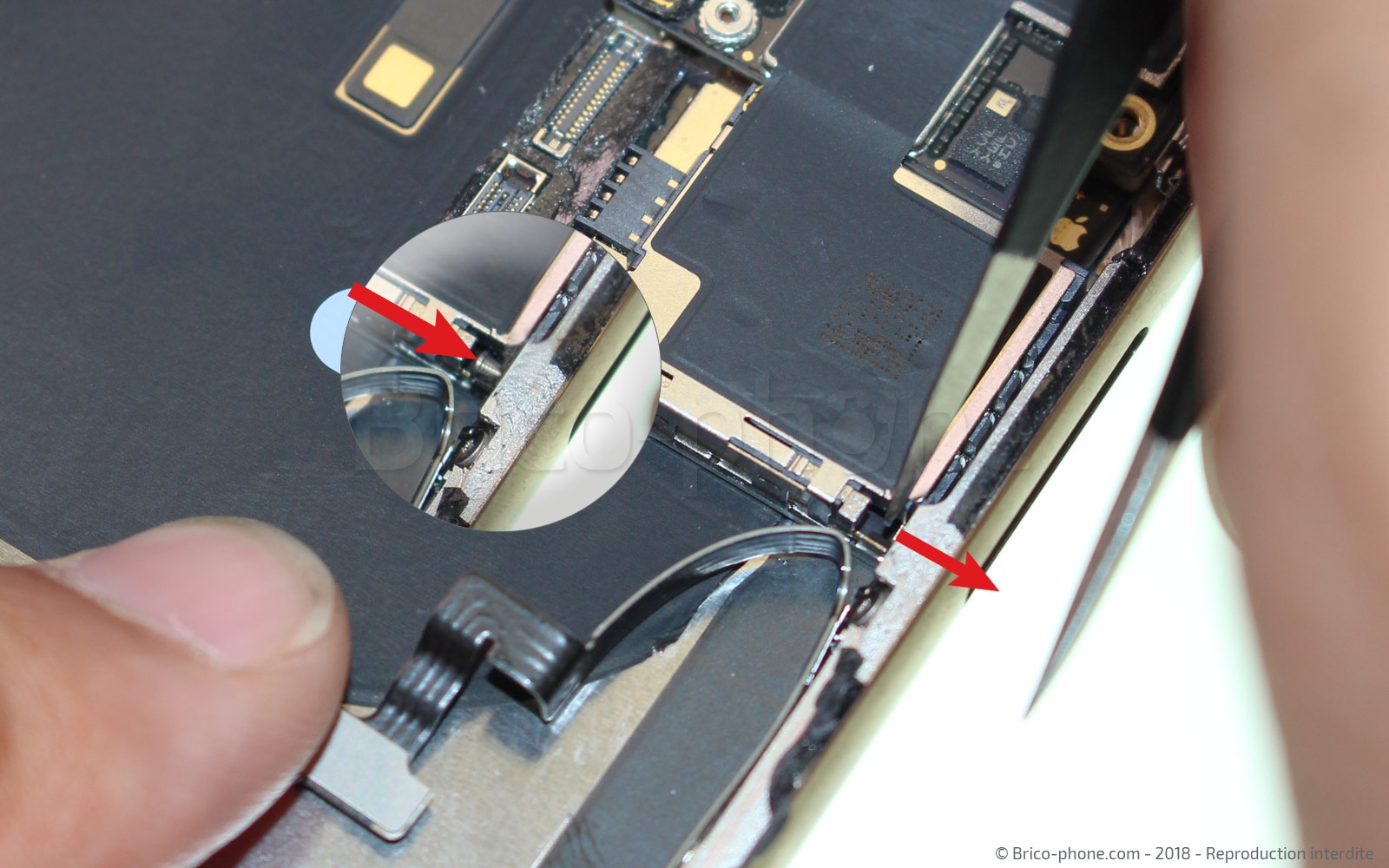

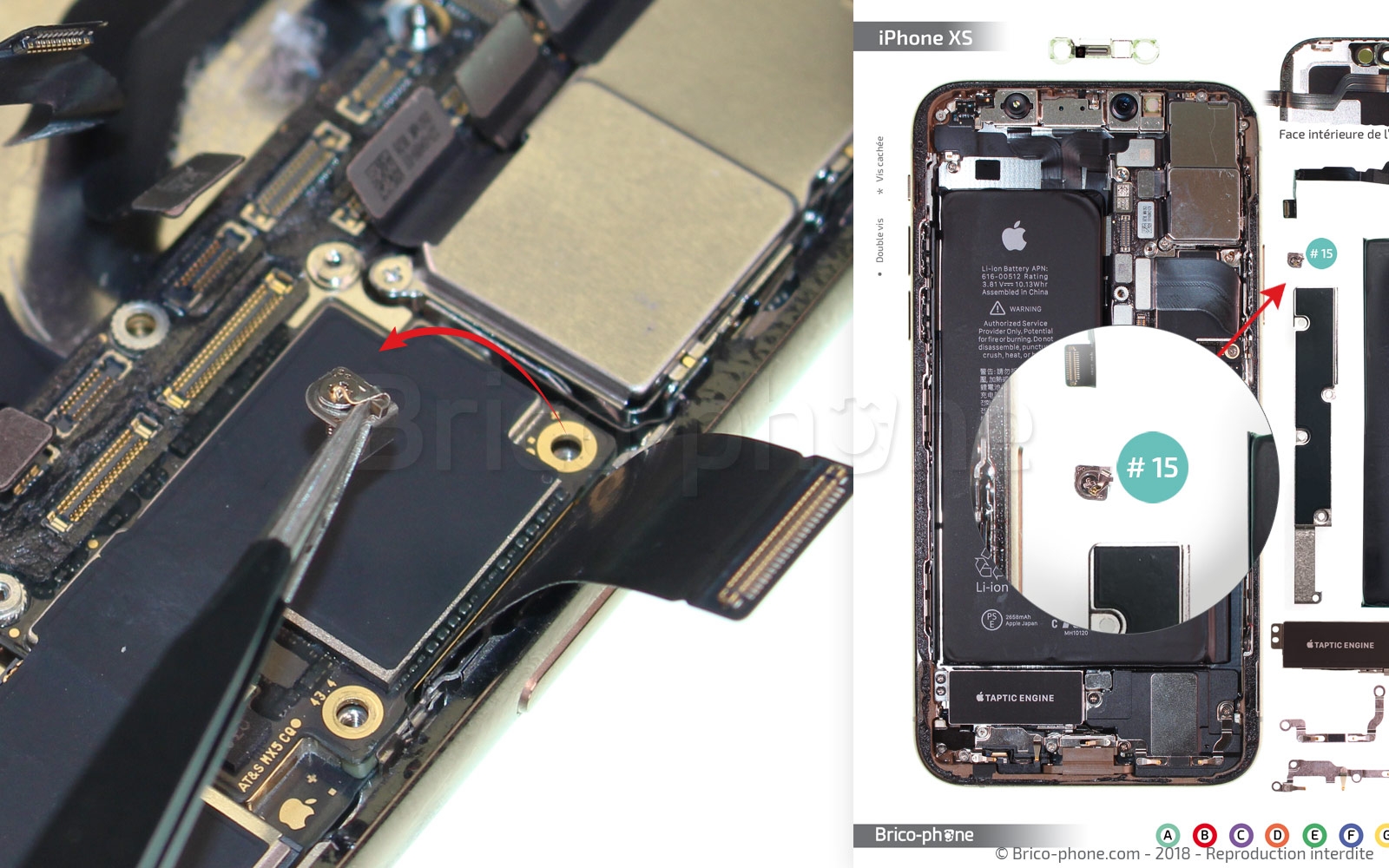

Etape 24 : Libérer la carte mère

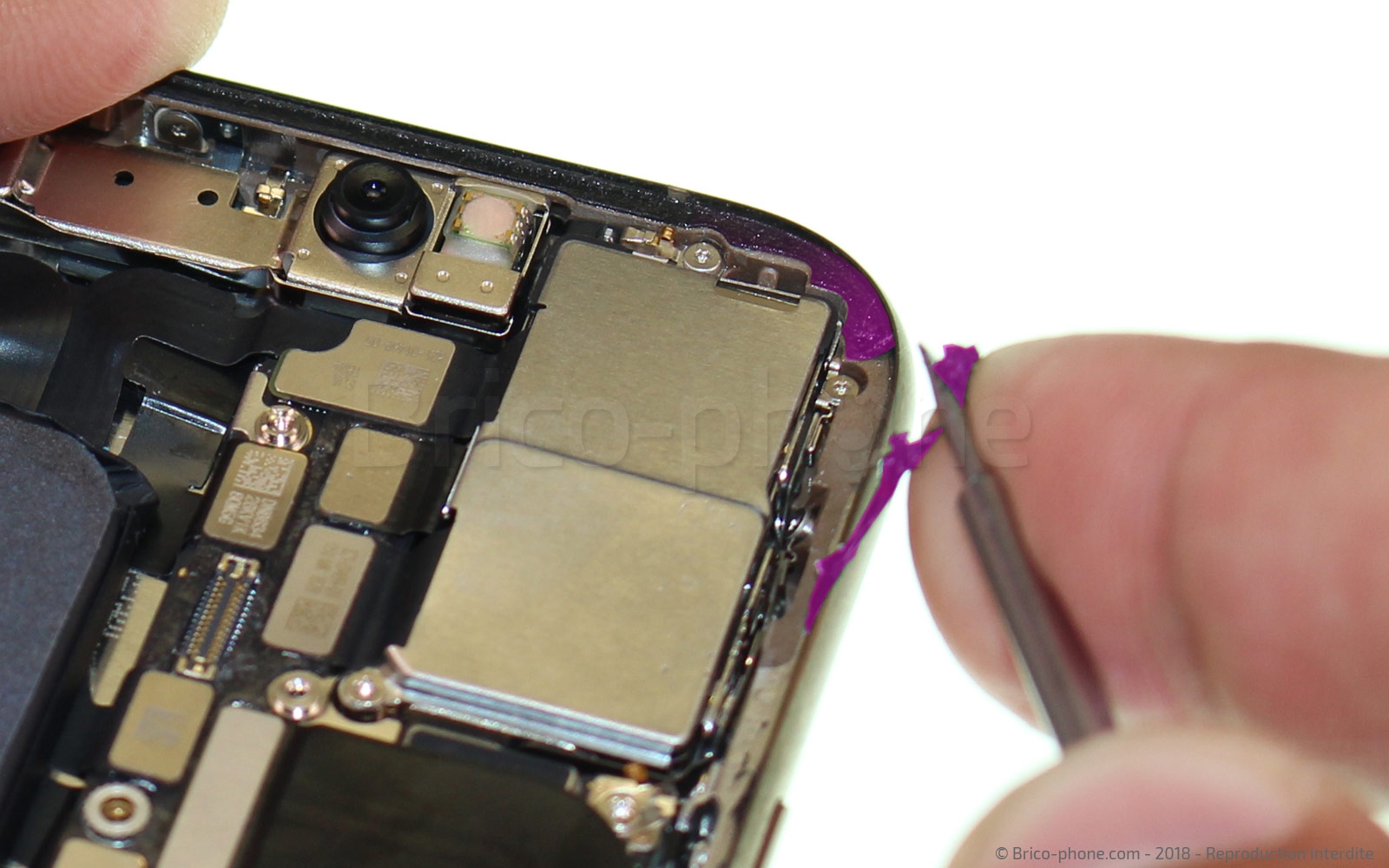

Normalement le tiroir sim a déjà été retiré au début du tutoriel, si ce n'est pas le cas, faites-le.

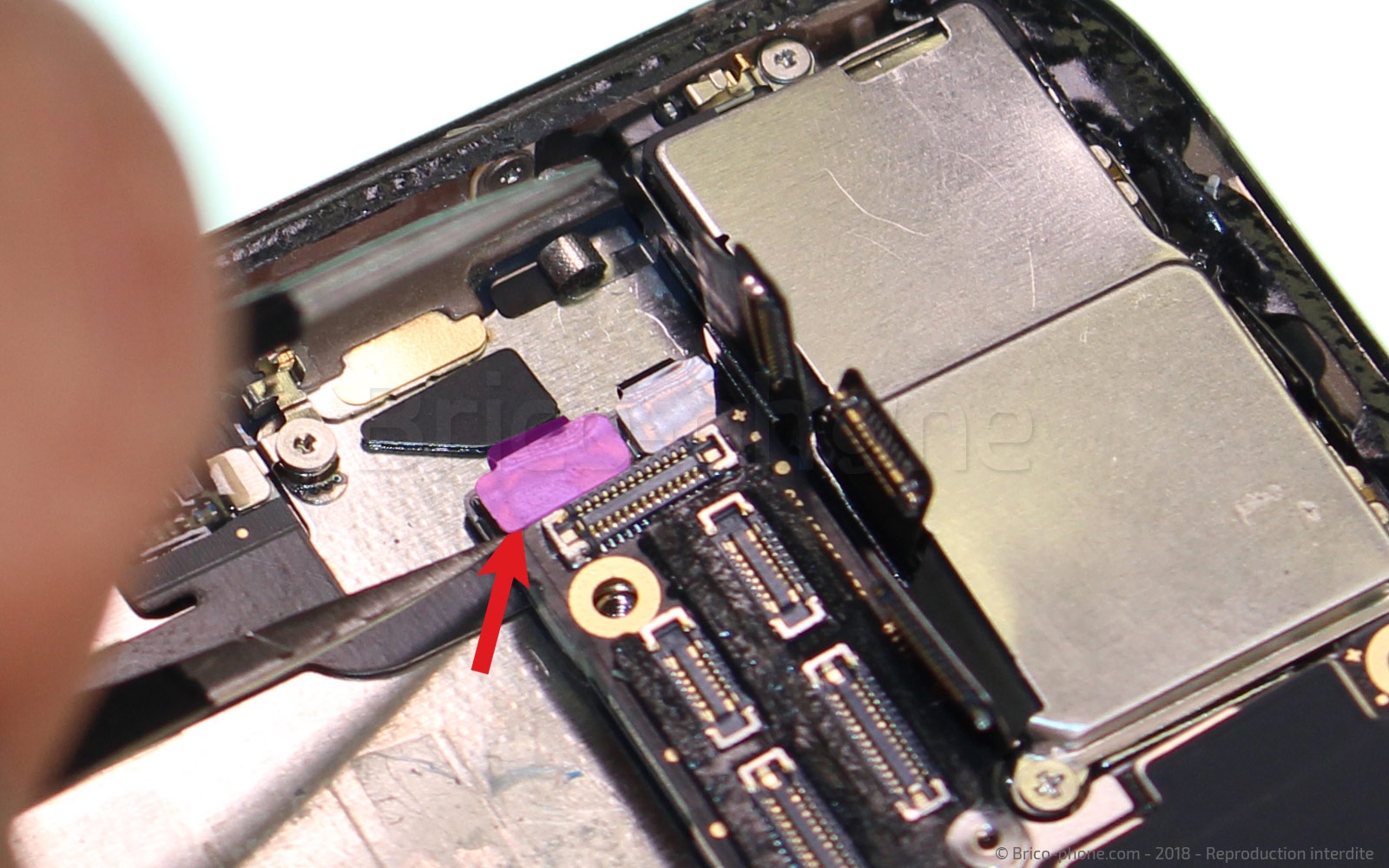

Un tout petit levier (tube très fin de 3mm de longueur permet de coincer le tiroir fermé. Vérifiez qu'il est bien enfoncé avant de retirer la carte mère. Si vous le voyez, poussez-le avec la pointe de la pincette.

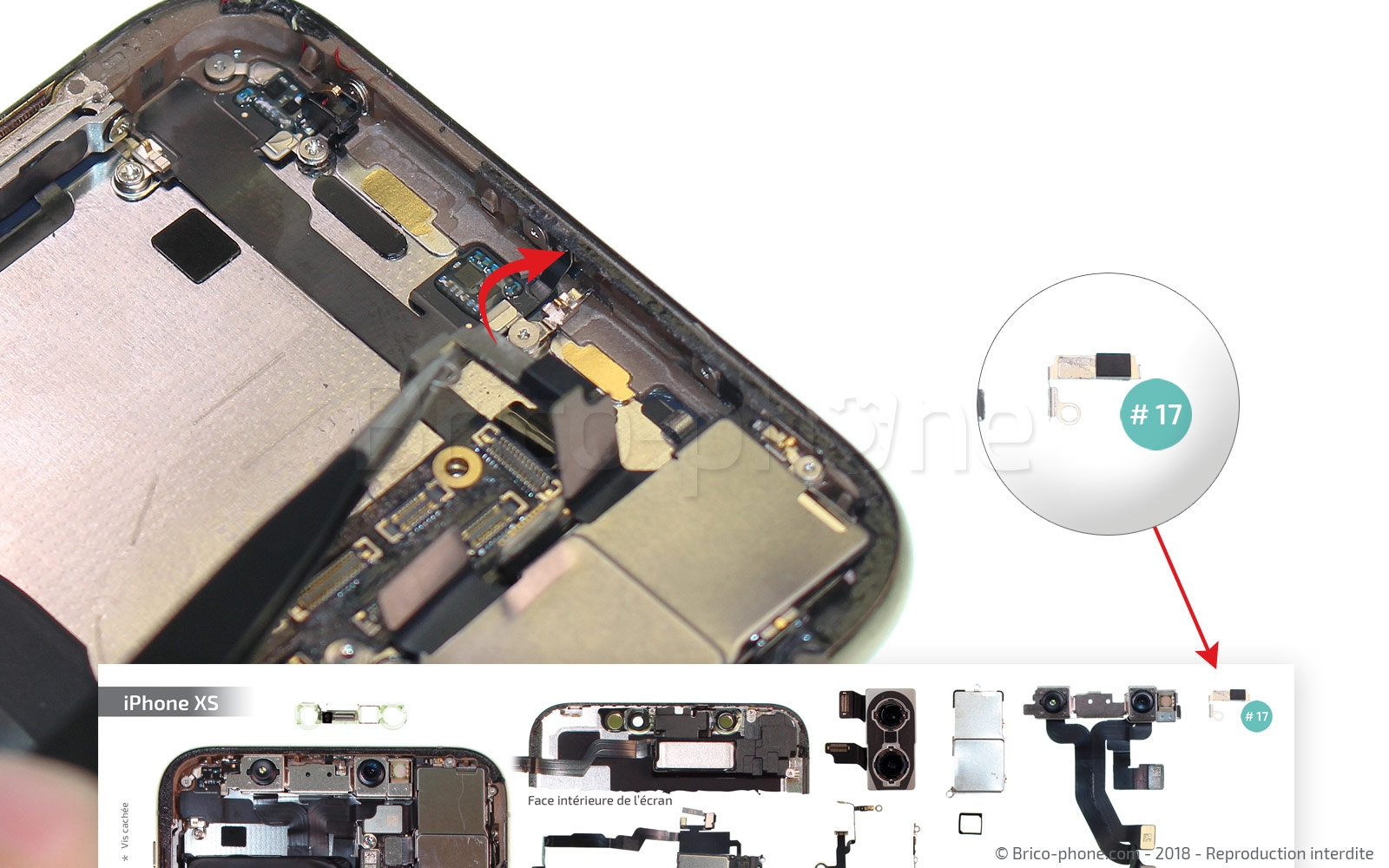

Maintenant, retirez l'élément appelé #17 situé en haut de la carte mère qui cache les deux derniers connecteurs.

Et, comme les connecteurs précédents, soulevez-les avec le levier.
Outils du kit utilisés
Outils du kit utilisés

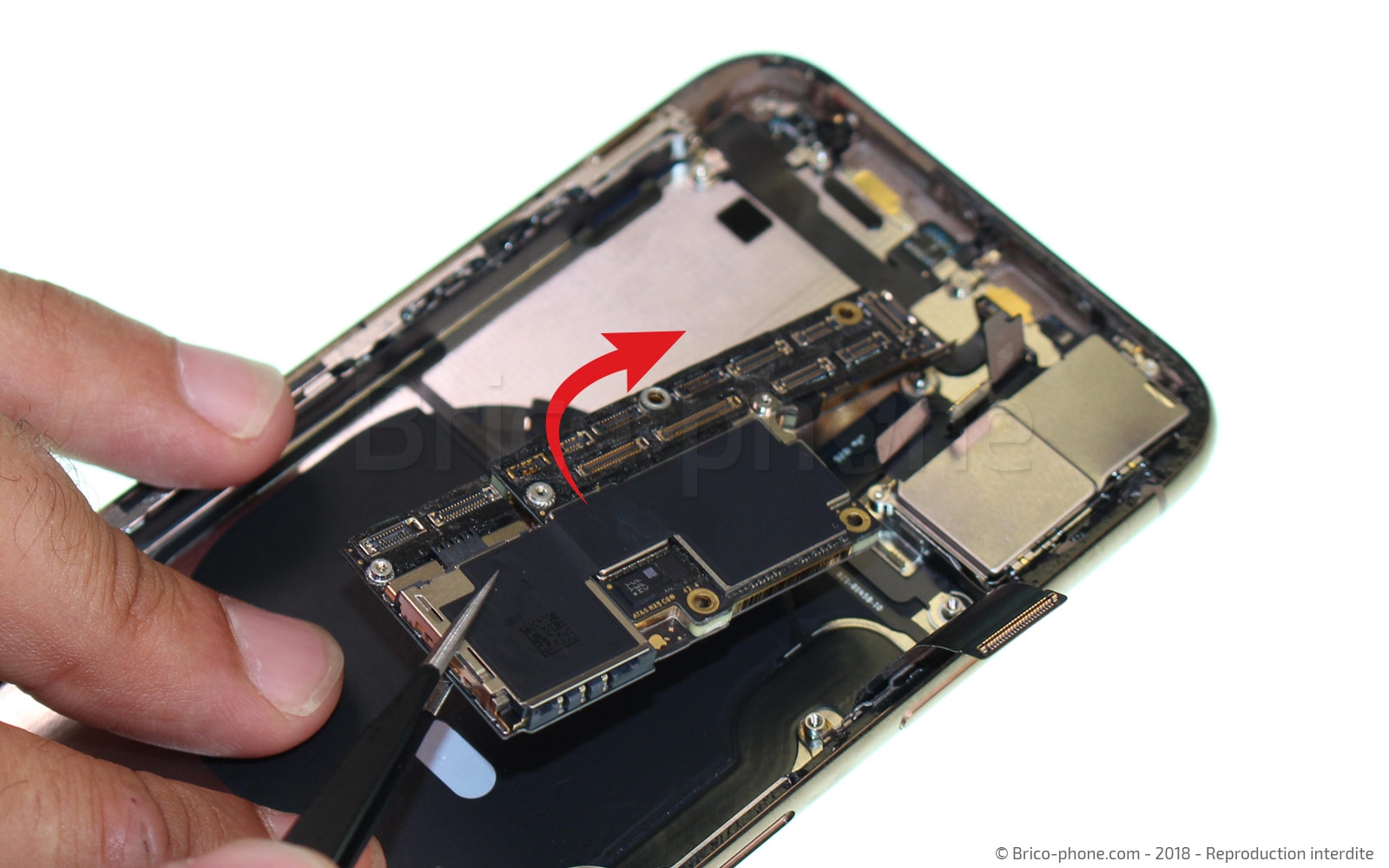

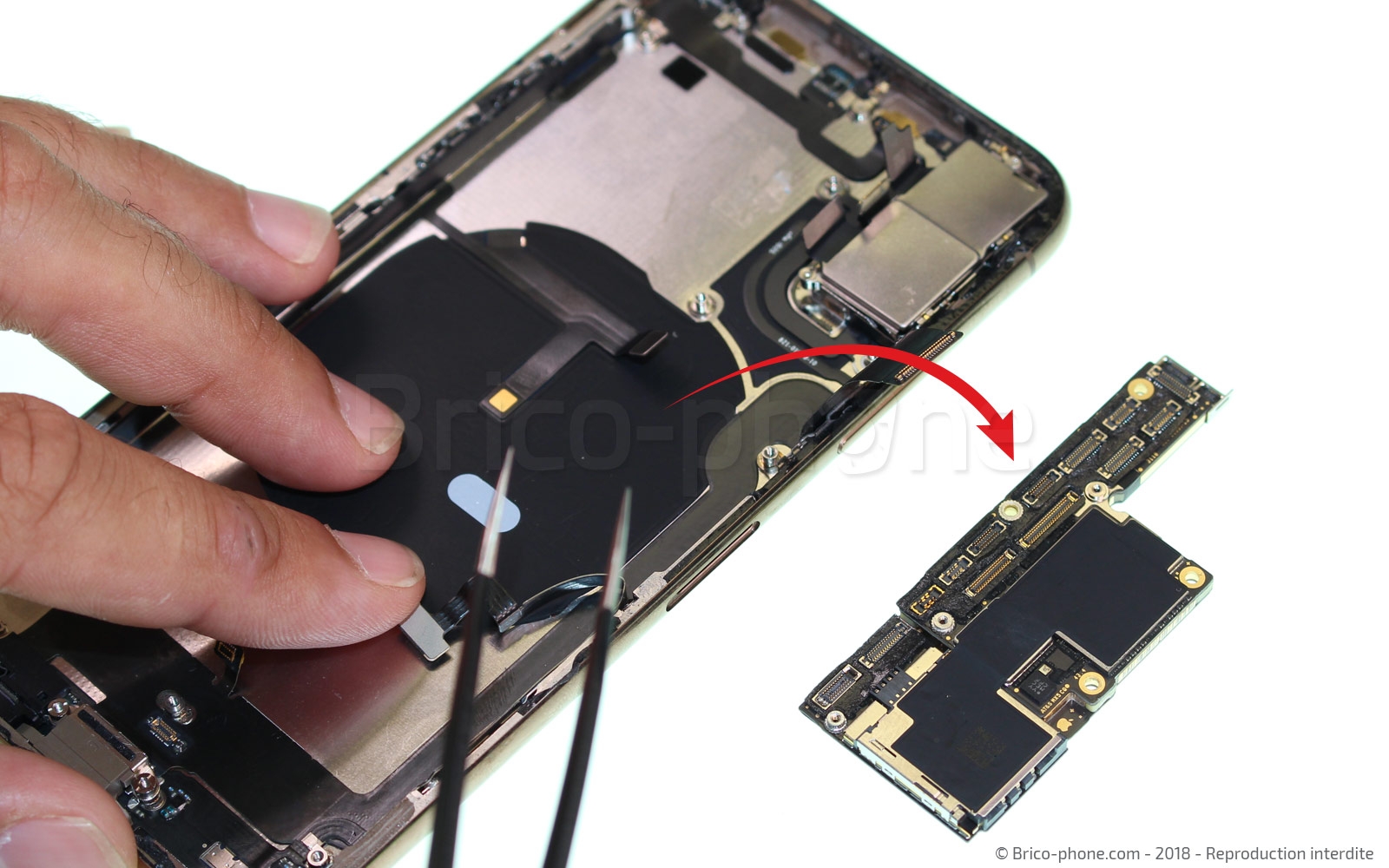

Etape 25 : Retirer la carte mère
La carte mère peut maintenant être retirée. procédez avec délicatesse et surtout ne forcez jamais. Si quelque chose bloque le retrait, localisez-le problème et revenez en arrière si besoin.
Outils du kit utilisés
Outils du kit utilisés

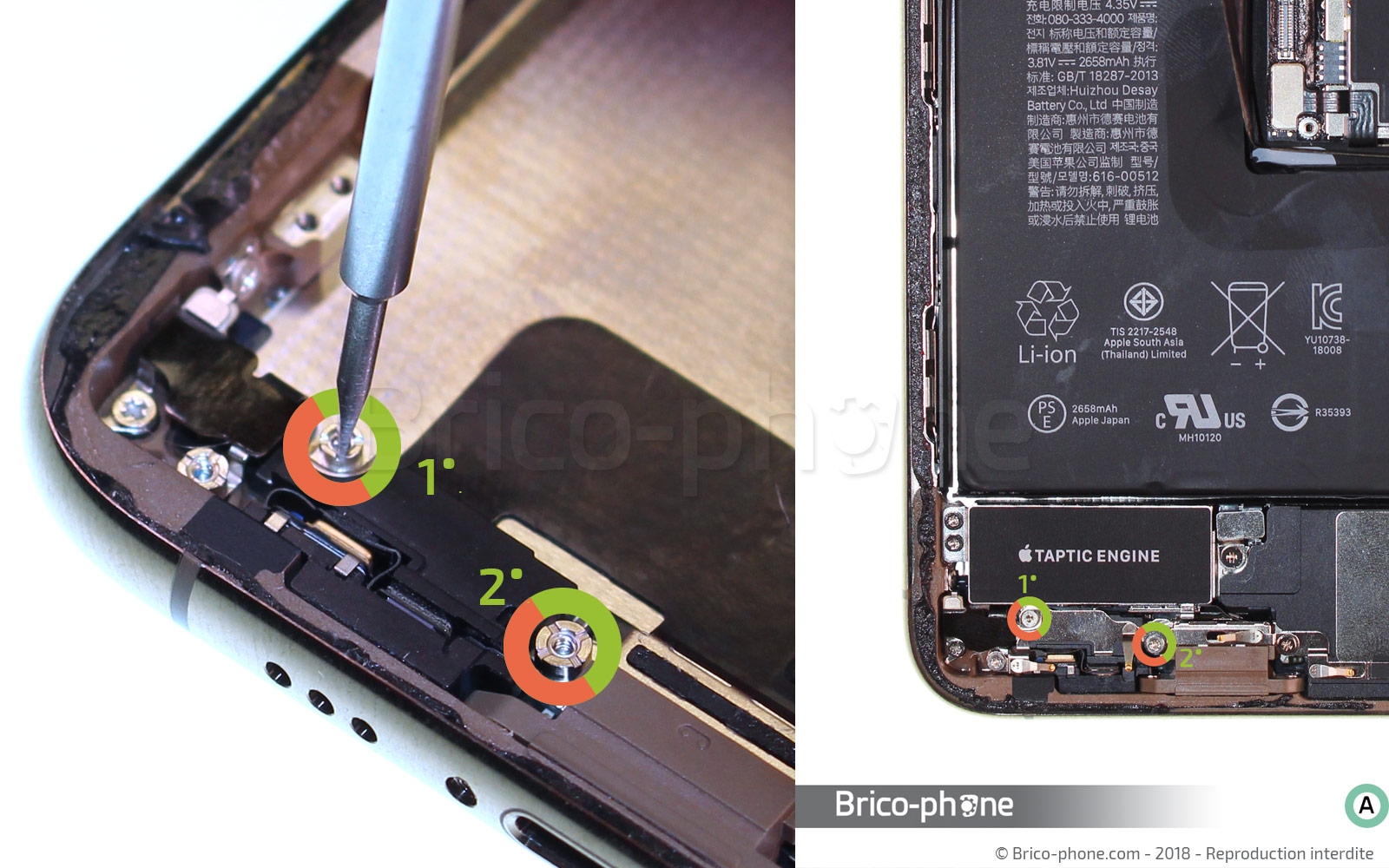

Etape 26 : Retirer le cache micro
Le micro situé sur le connecteur de charge est protégé et maintenu par un cache en plastique.
On va donc commencer par le retirer.

Munissez-vous du tournevis plat pour dévisser i1 et i2 entourées en vert. Puis délogez l'élément #18 avec la pincette. Placez le tout sur le patron d'aide.
Outils du kit utilisés
Outils du kit utilisés

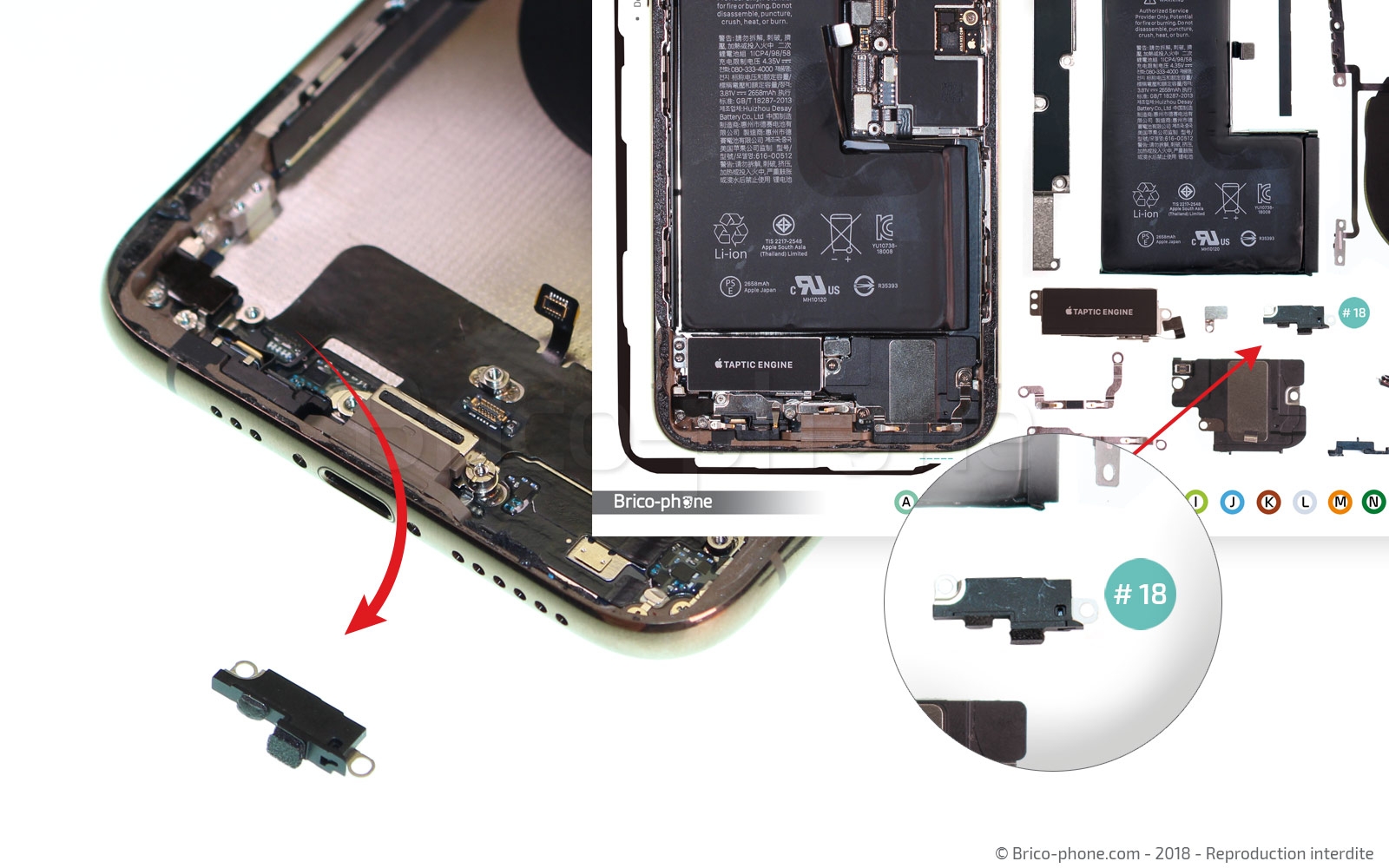

Etape 27 : Dégager le haut de l'antenne GSM
La partie haute de l'antenne GSM passe par-dessus le connecteur de charge.

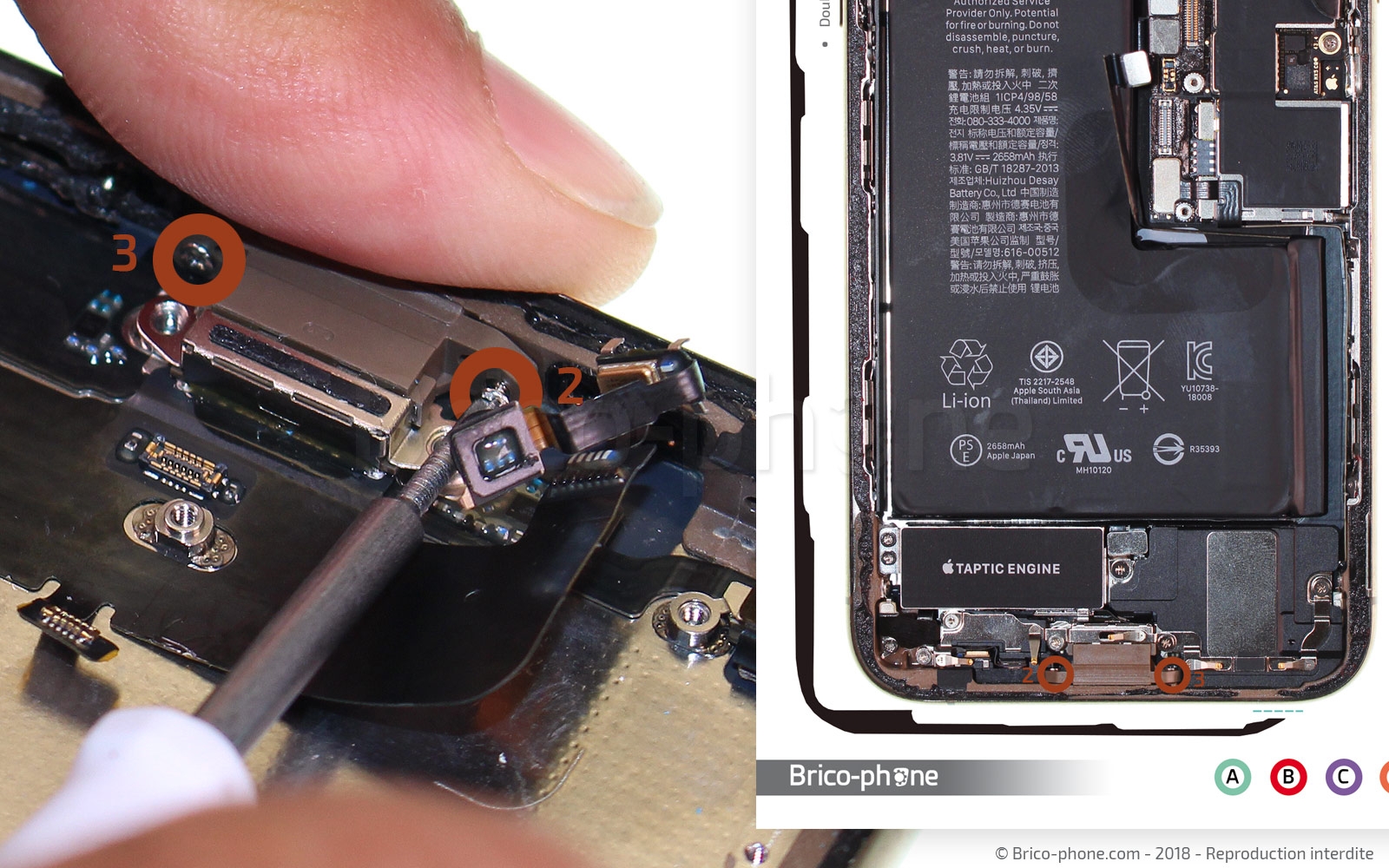

Dévissez les deux vis J1 et J2, marquées en bleu, en utilisant le tournevis triwing, fourni dans le kit.

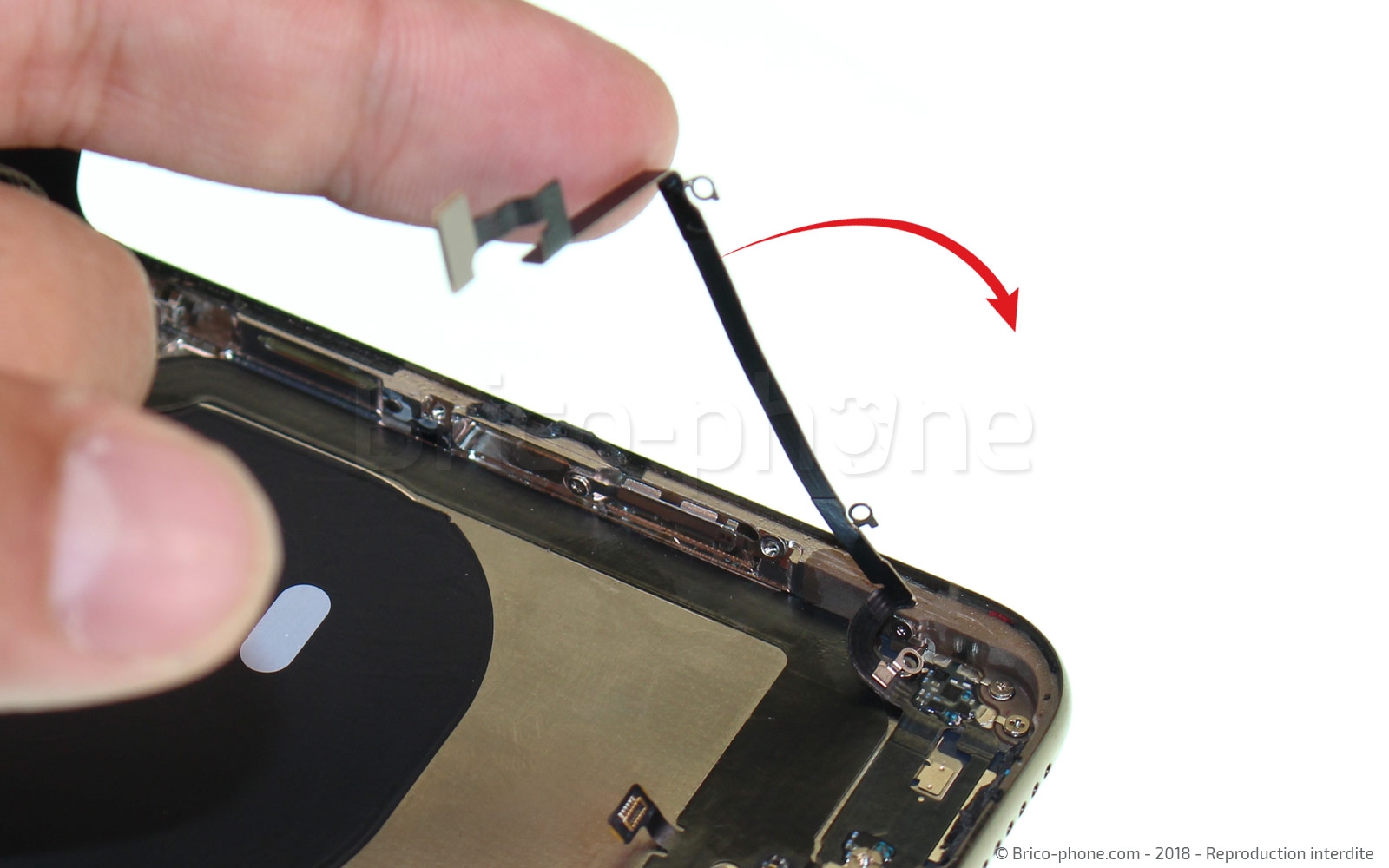

Soulevez ensuite la nappe à environ 45°. Cela suffira.
Outils du kit utilisés
Outils du kit utilisés

Etape 28 : Libérer le connecteur de charge du châssis
Avant de décoller le connecteur de charge, appelé aussi dock, vous devez déloger les éléments du châssis par lesquels il est retenu.

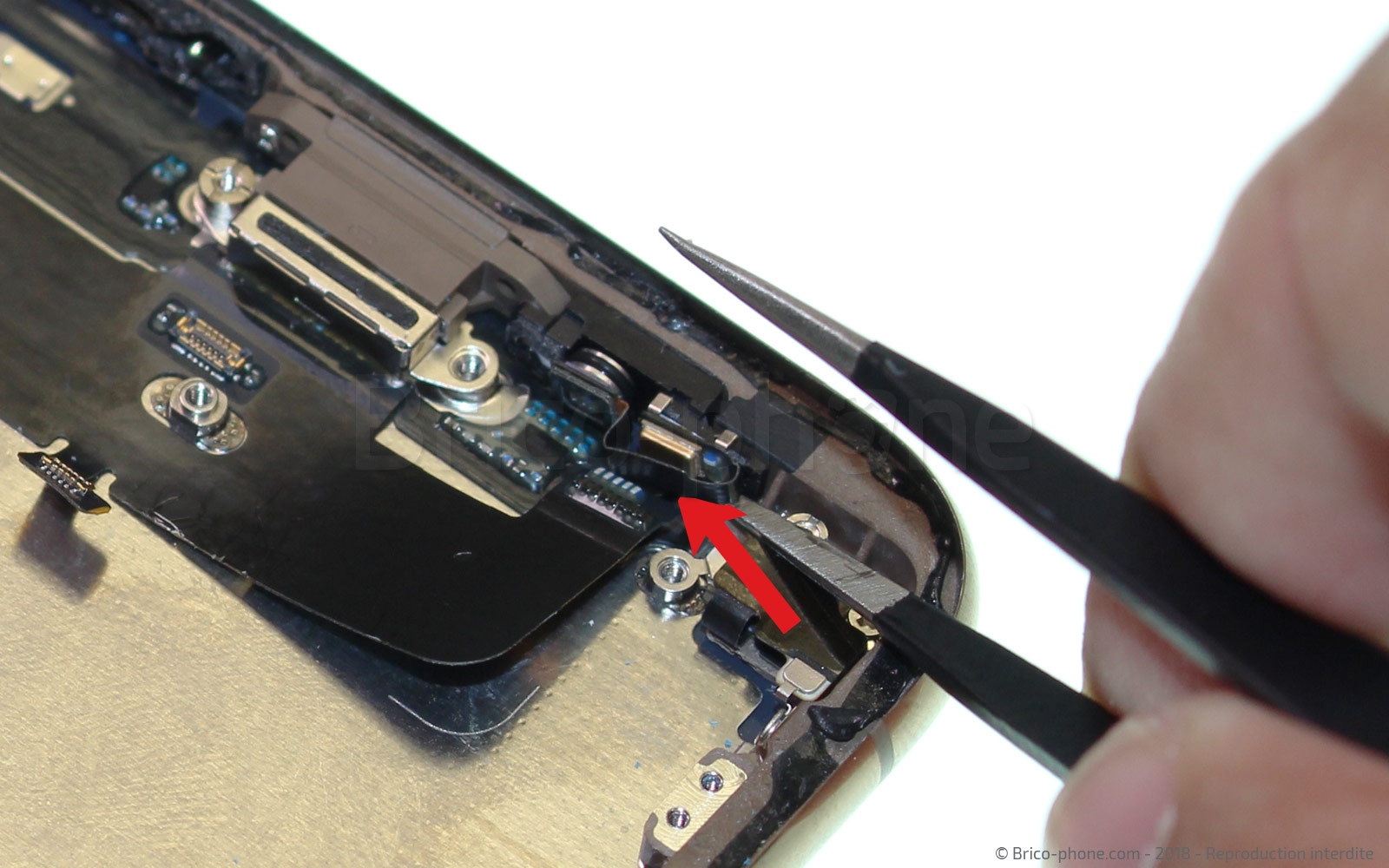

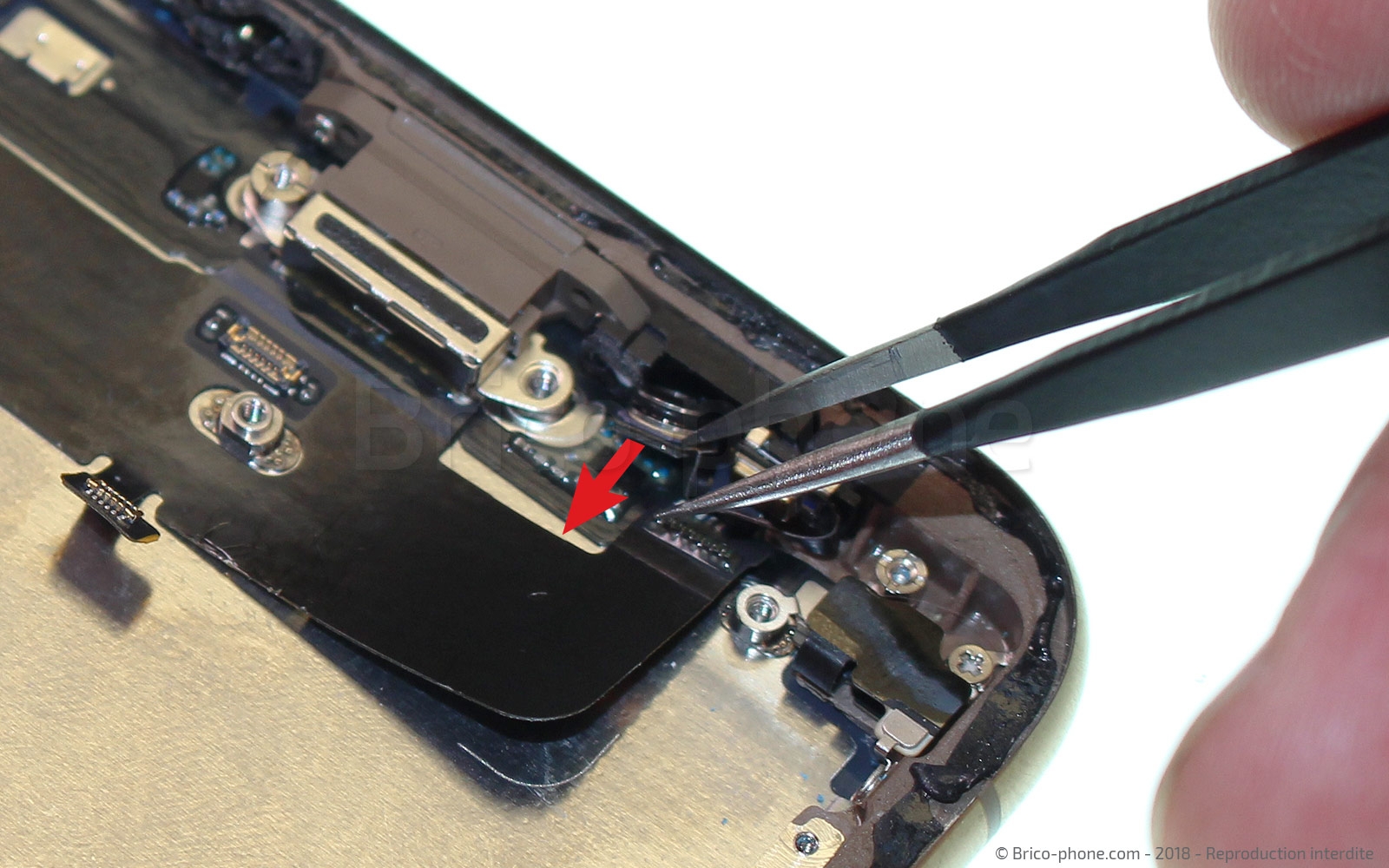

D'abord, à l'aide de la pincette, décollez la petite partie où se situe le micro.
Ensuite, grâce au tournevis plat, retirez la vis K1 en marron.

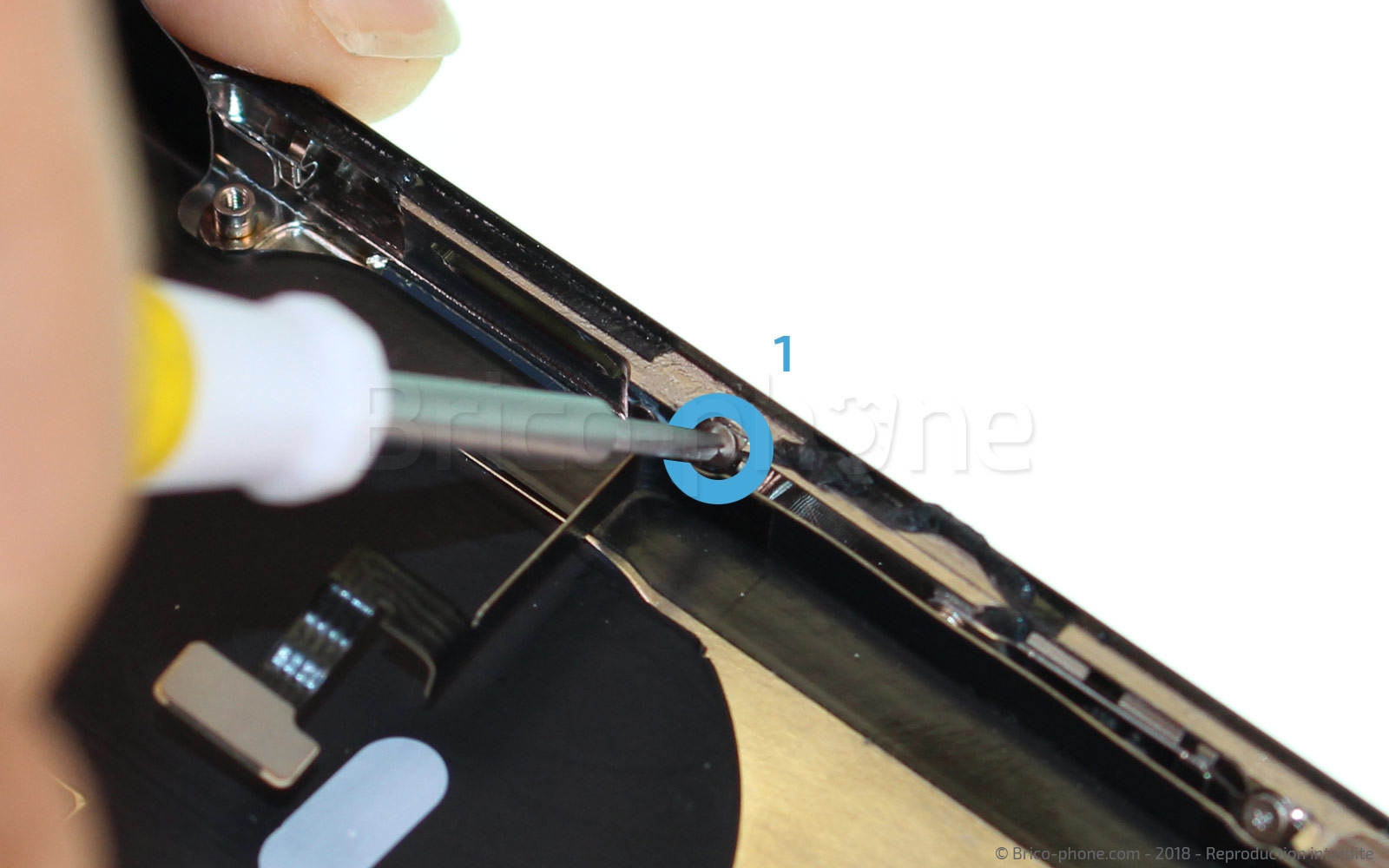

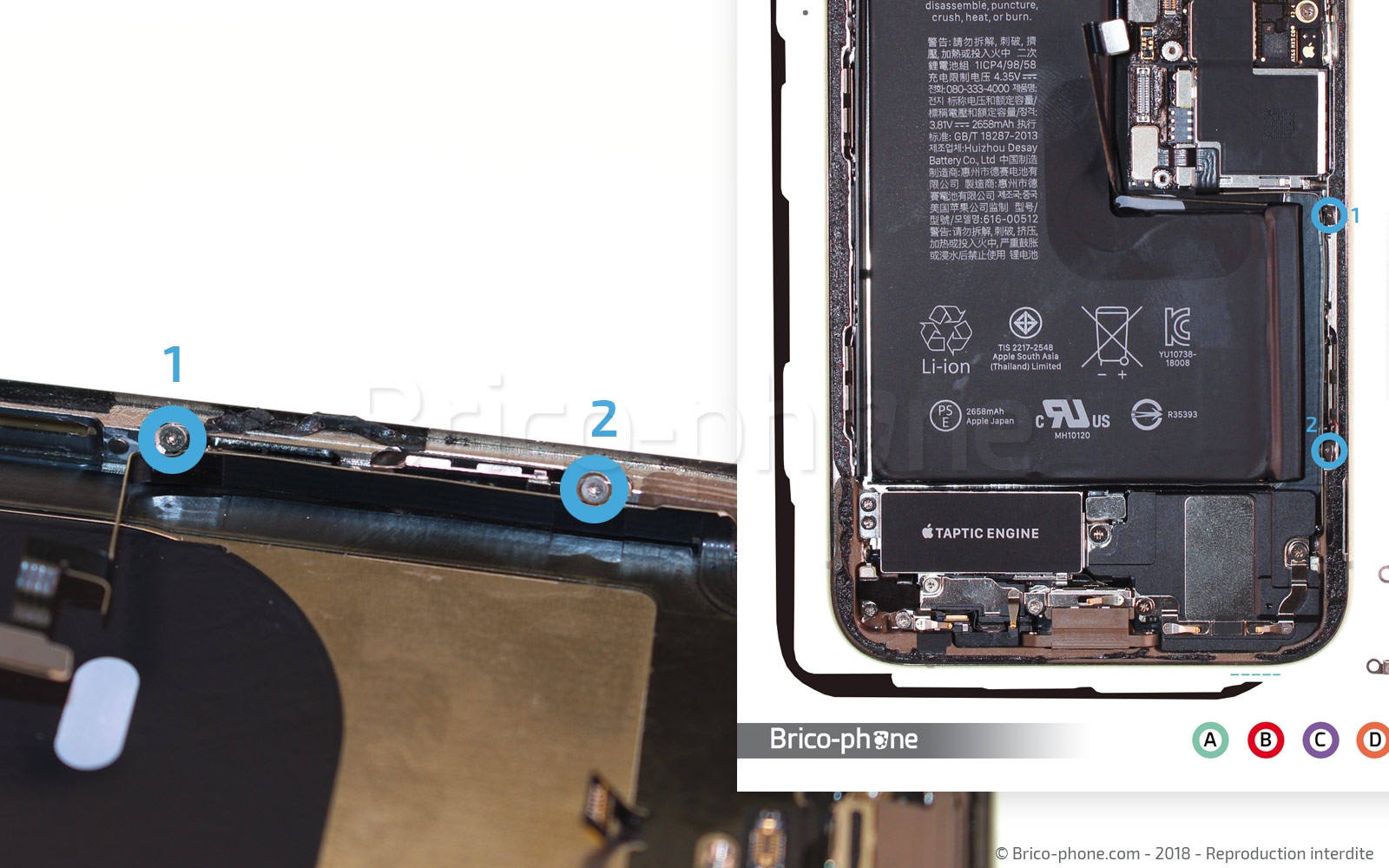

Et enfin, retirez les deux dernières vis, un peu cachées dans le châssis, K2 et K3, toujours en marron mais cette fois, ce sera avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

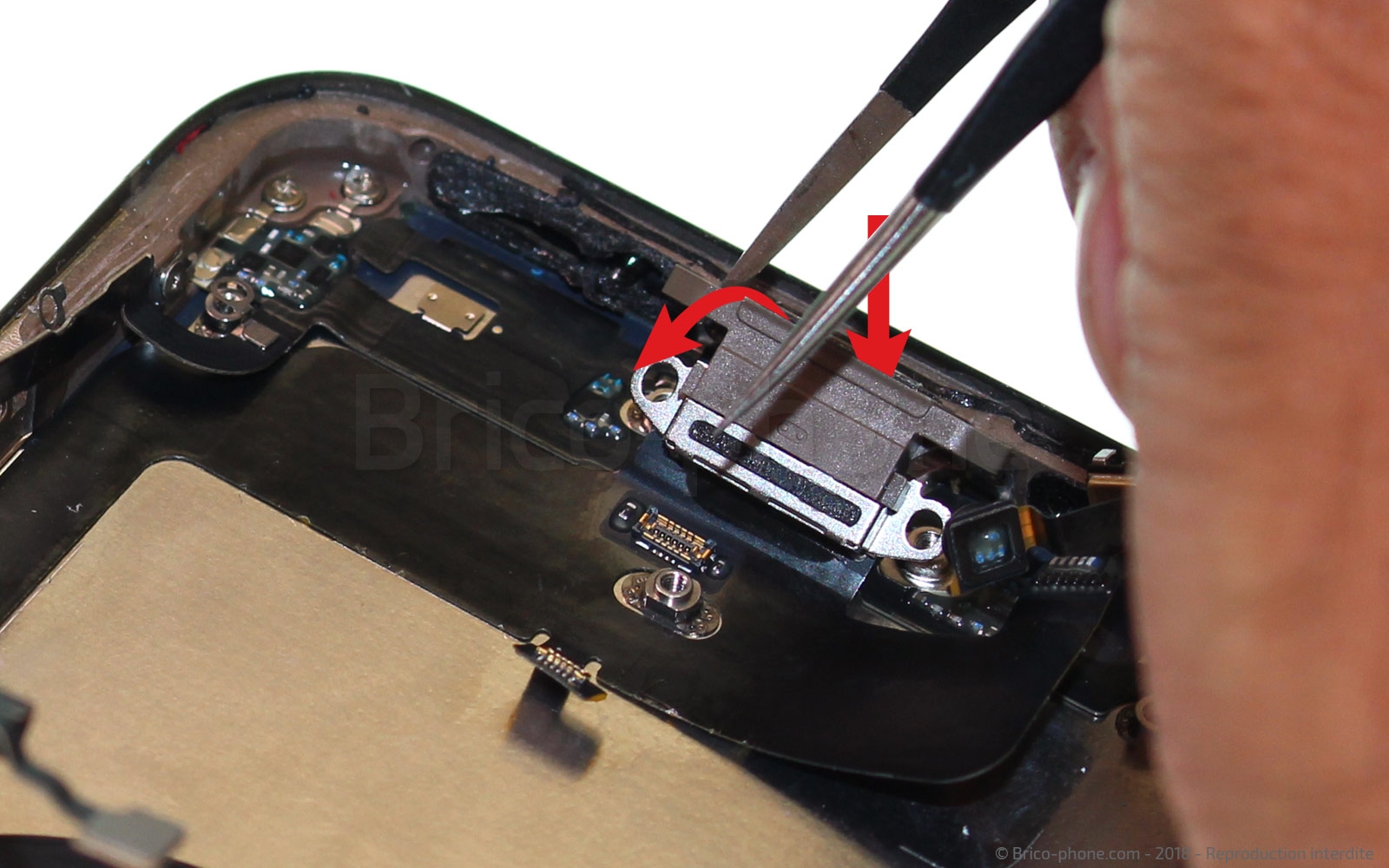

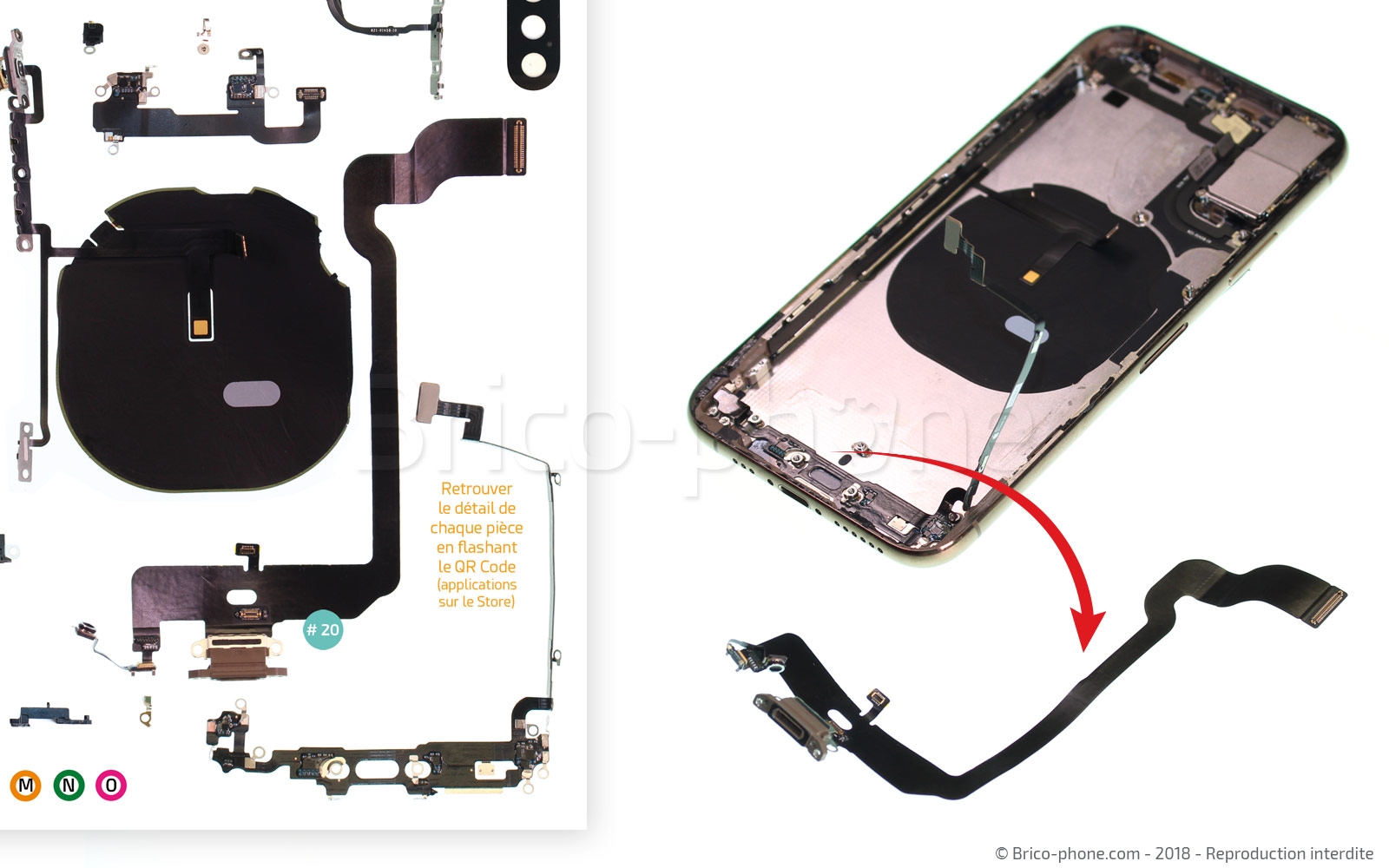

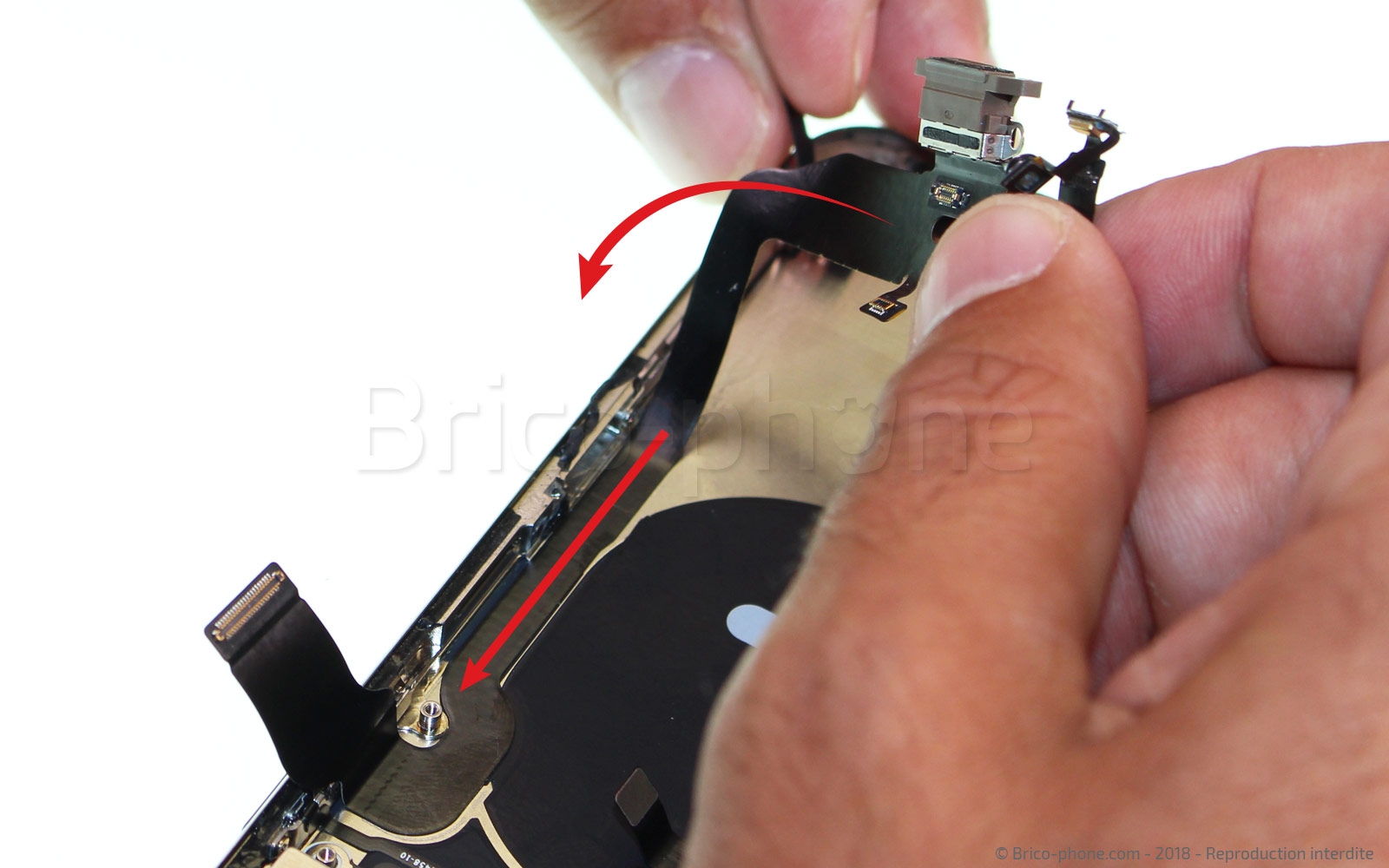

Etape 29 : Retirer le connecteur de charge

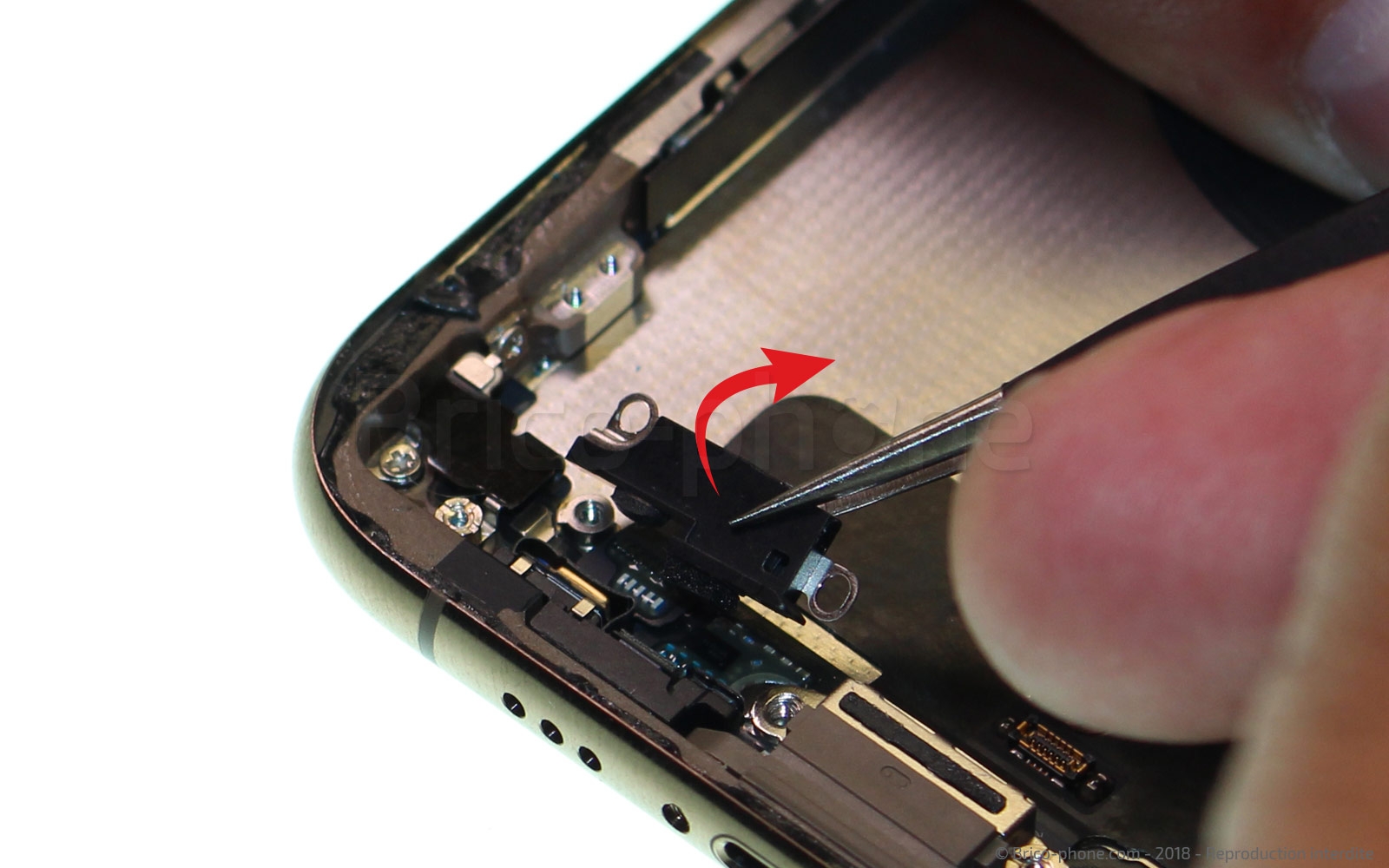

Le connecteur de charge peut enfin être retiré. Pour cela, soulevez la prise lightning et décollez progressivement la nappe sur toute sa longueur.
Outils du kit utilisés
Outils du kit utilisés

Etape 30 : Conseils pour le remontage
Ce tutoriel est désormais terminé et le nouveau connecteur dock peut être monté.
Nous vous conseillons d'appliquer les prochaines étapes pour une meilleure tenue de votre réparation.

Nous vous conseillons de nettoyer votre châssis en retirant toutes traces de l'ancien joint et d'en remettre un nouveau sur le châssis.
Attention : cela ne permettra pas de retrouver l'étanchéité parfaite mais permettra une bonne tenue de l'écran après la fermeture de l'iPhone.
Tout appareil ouvert n'est plus garanti et son étanchéité est compromise même si un nouveau joint d'étanchéité a été posé. Dans tous les cas, nous ne pourrons être tenus pour responsables si votre iPhone a été oxydé après qu'il a été ouvert. Par précaution, nous vous conseillons donc d'éloigner votre iPhone XS de l'eau après ouverture.

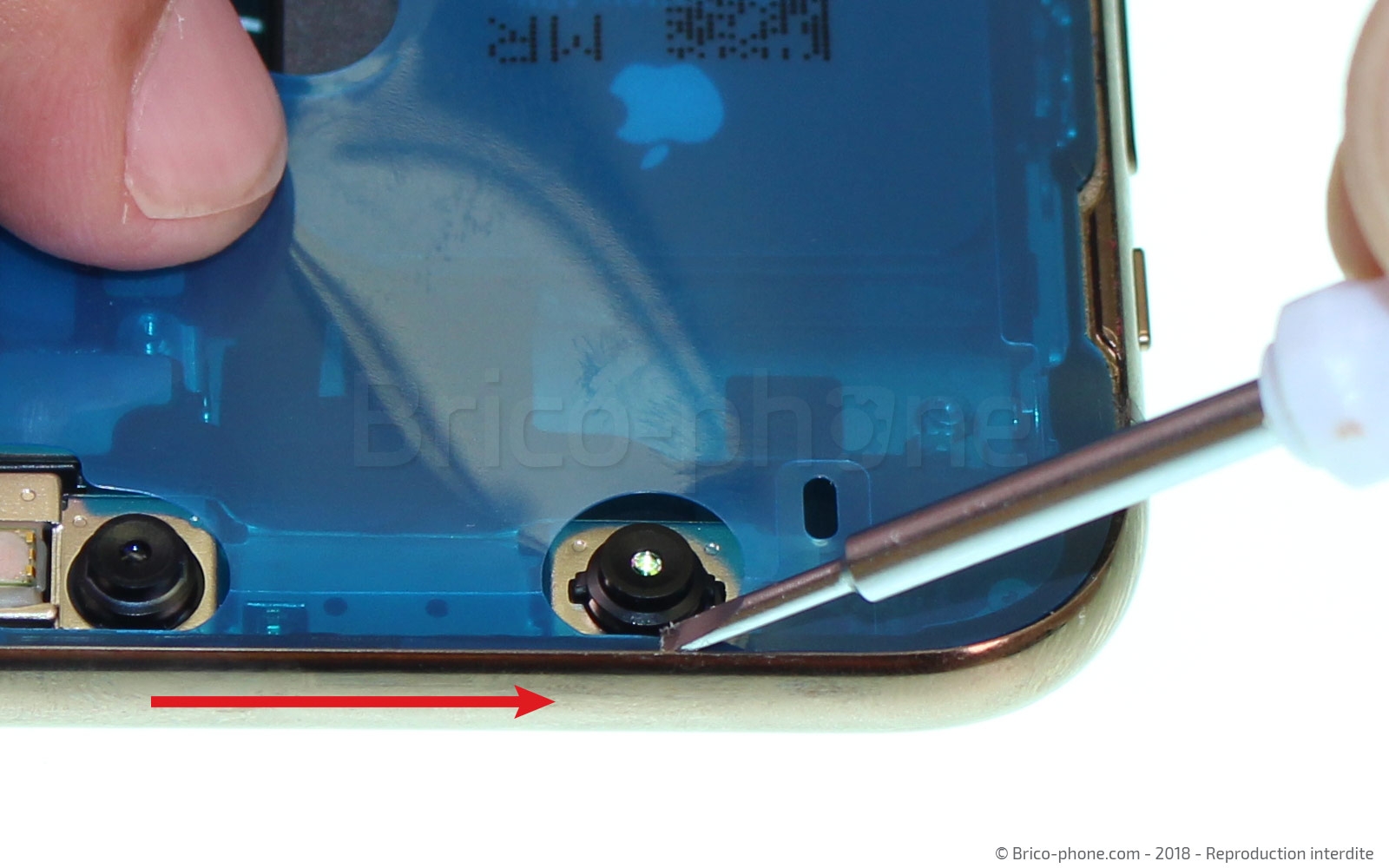

Pour retirer les résidus de colle, faites glisser le tournevis plat sur le contour métallique du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 31 : Conseils pour le remontage de la batterie
Afin d'assurer le bon maintien de votre batterie, il est préférable de la recoller avec de nouveaux stickers.
En vente sur notre site, ceux-ci permettront aussi un retrait facile pour plus tard.

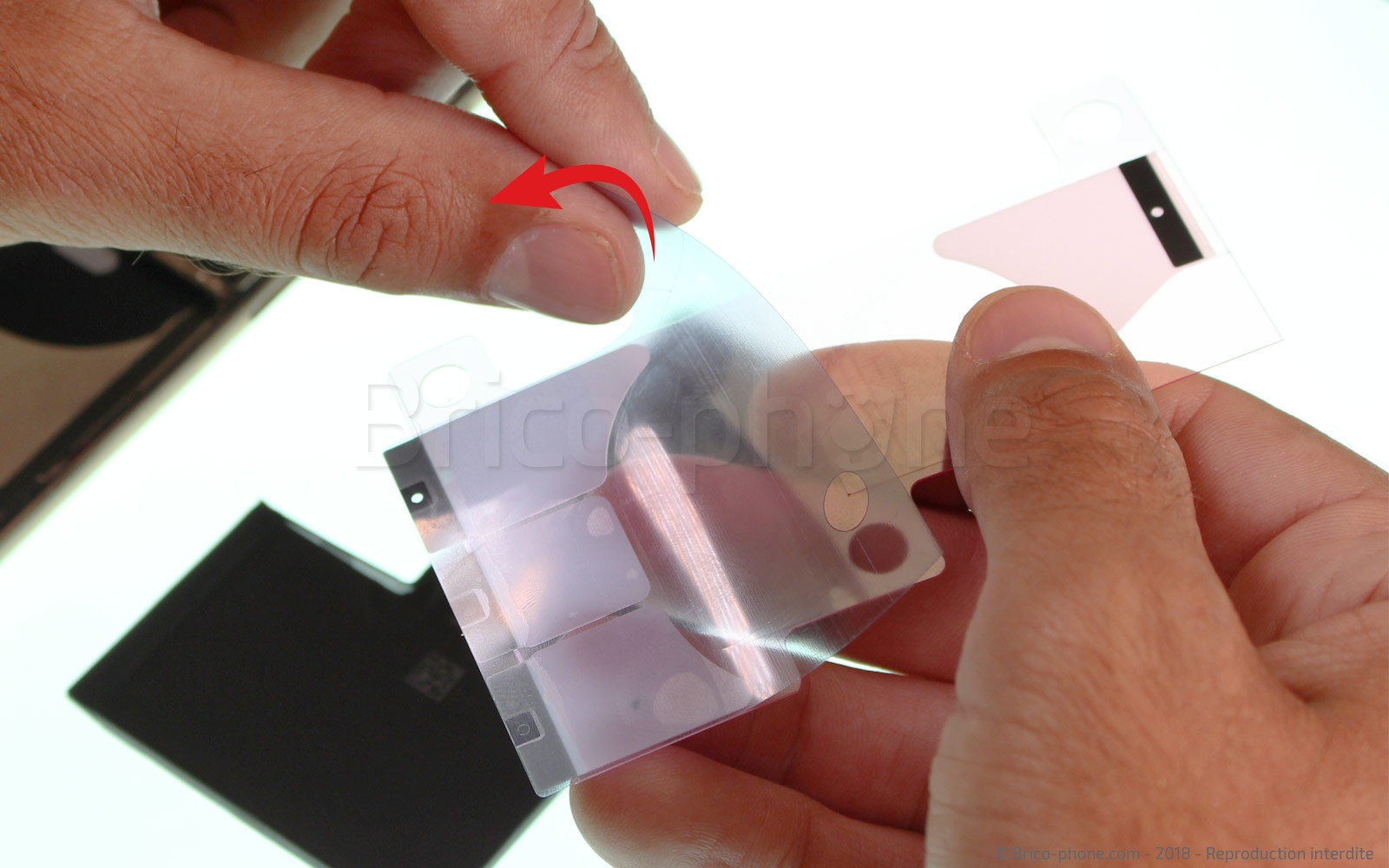

Commencez par retirer le film bleu en veillant à ce que les stickers restent bien collés sur le film rose.

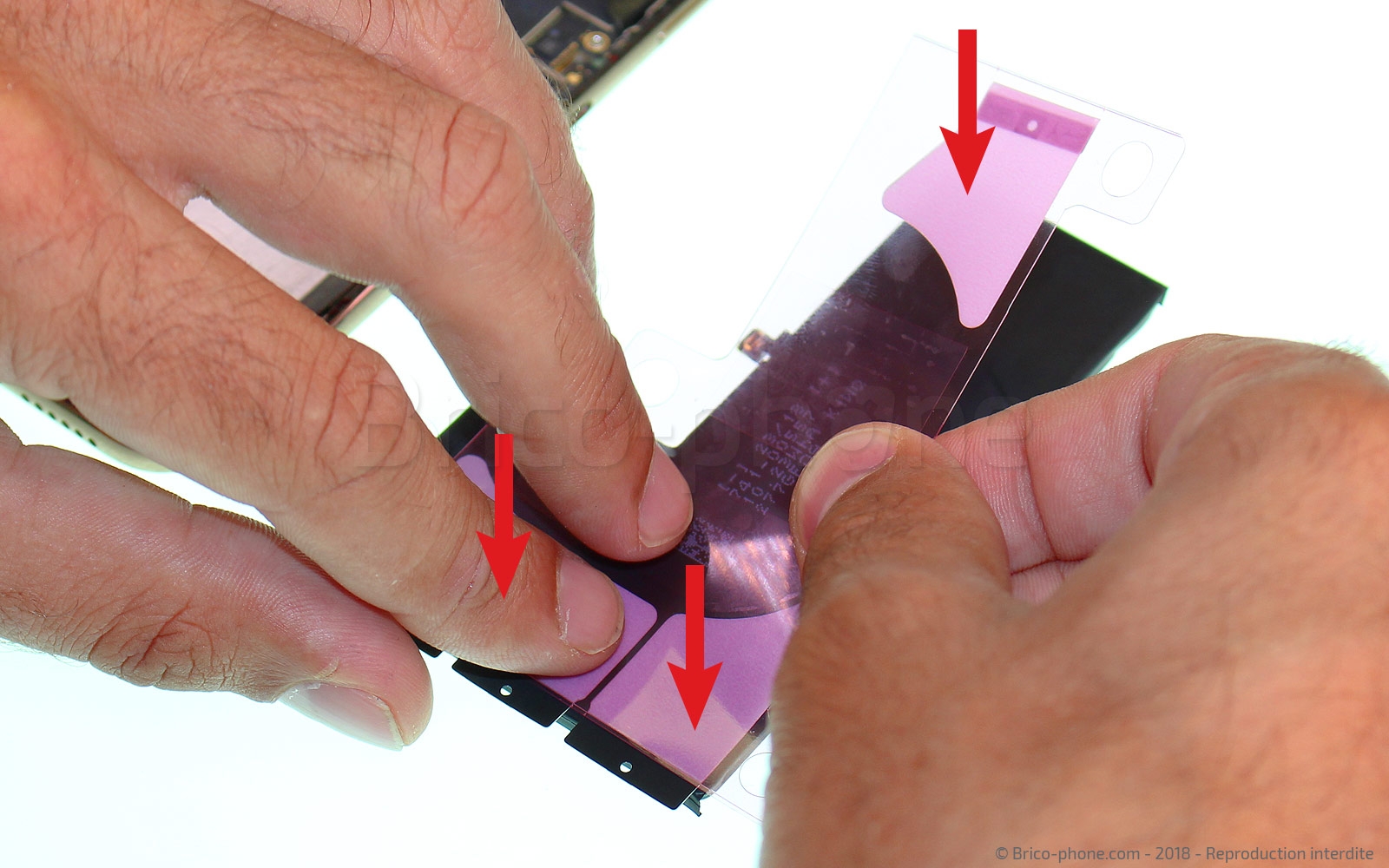

Positionnez ensuite les stickers sur le dos de la nouvelle batterie. Vérifiez bien le sens de pose : les petites parties noires doivent se replier sur les bords de la batterie et surtout les parties adhésives ne doivent pas toucher la nappe induction collée sur le châssis.
Retirez ensuite le film rose après bien avoir appuyer sur les stickers.

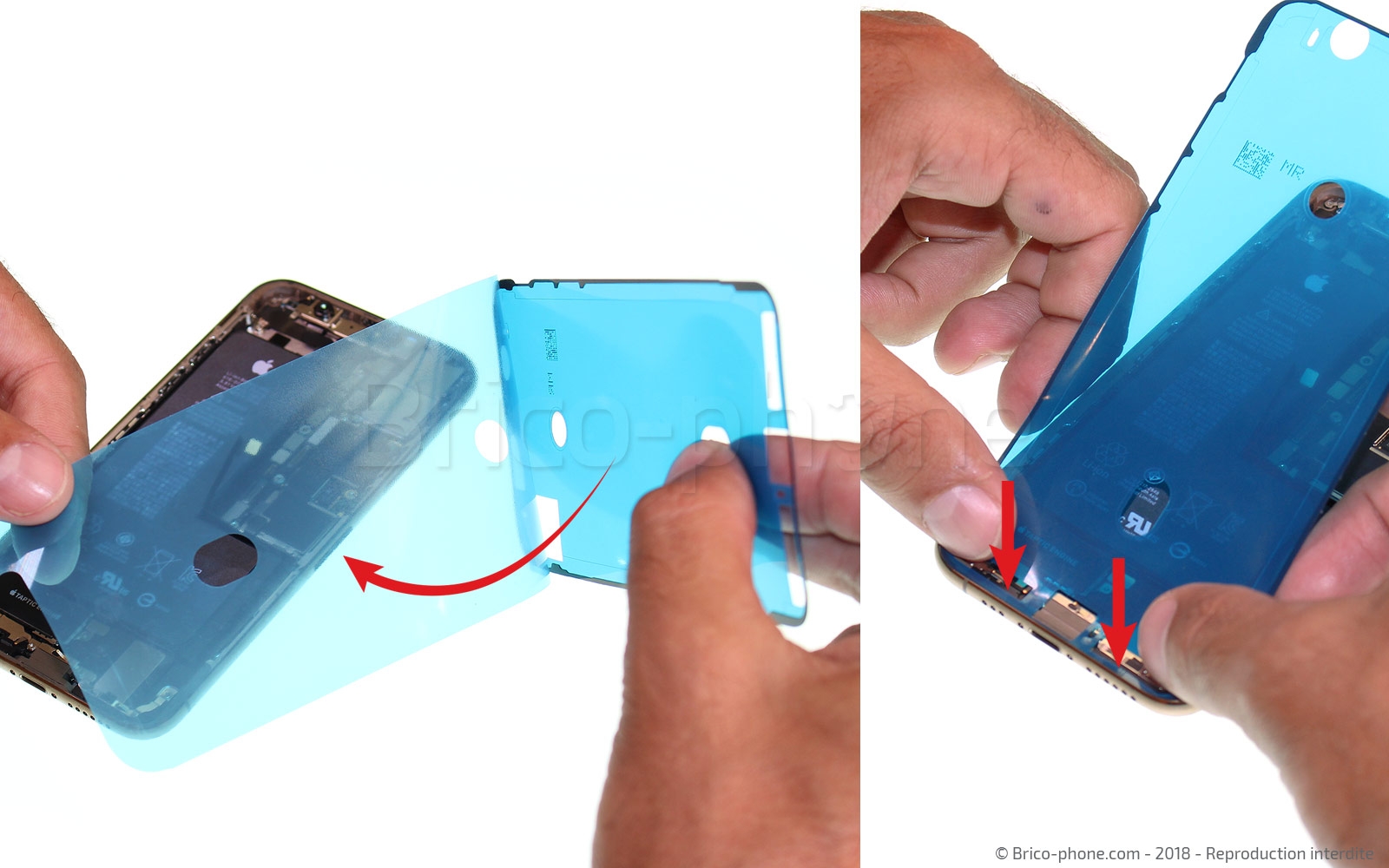

Etape 32 : Poser le joint d'étanchéité
Etape optionnelle : le joint peut être remplacé par de la colle B7000.

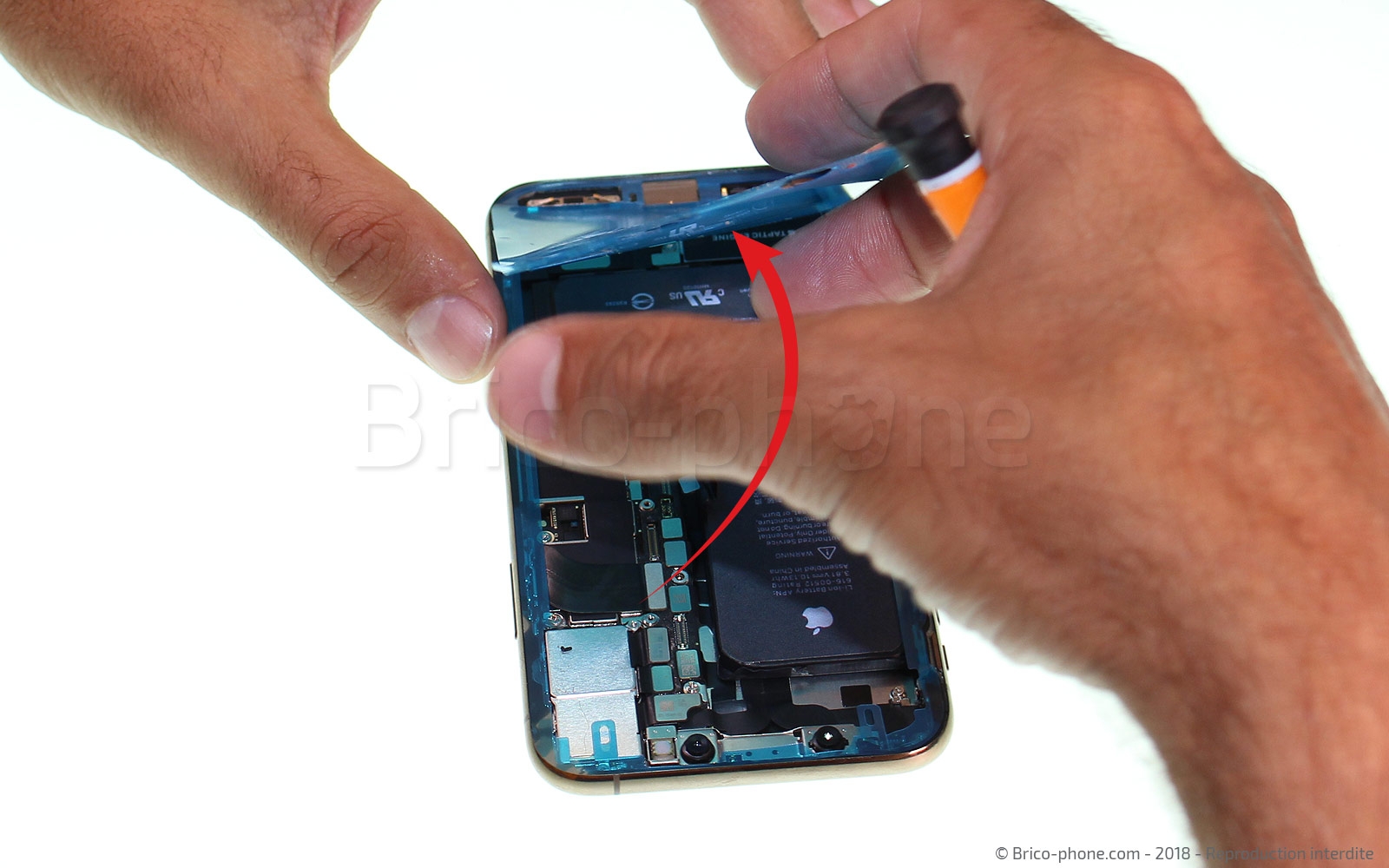

Commencez par retirer le premier film de protection, posez ensuite le joint d'étanchéité en l'adaptant bien aux contours du châssis. Pour une bonne adhérence, appuyez sur la protection en plastique avec le tournevis plat sur tout le contour.
Une fois bien collé, vous pouvez enlever le second film qui a servi de guide, enfin le dernier film qui ne fait que le contour et recouvre juste le sticker noir. N'hésitez pas à appuyer si nécessaire avec le tournevis si vous voyez que certaines parties ne sont pas bien collées.
L'iPhone peut désormais être remonté.
