Changement d'écran (vitre+OLED) sur iPhone XS Max

Temps estimé : 30 min
Difficulté : 2.5/5
iPhone XS Max | Temps estimé : 30 min Difficulté : 2.5/5

Ce guide vous montre la marche à suivre pour changer vous-même l'écran de votre iPhone XS Max. Si la vitre est brisée, si votre affichage Oled présente des défauts ou vous avez des soucis de tactile, vous devez remplacer l'écran de votre smartphone Apple. En suivant ce tutoriel photo étape par étape, réparer facilement votre écran en moins de 30 minutes.

Diagnostic

› Vous n'avez plus de tactile
› Votre vitre est cassée
› Votre écran d'iPhone XS Max est noir
› L'affichage présente des défauts comme des tâches ou des traits
› Le Force Touch est défectueux
› Les rayures d'usure deviennent trop gênantes

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR iPhone XS Max PREMIUM
529,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité pour écran d'iPhone XS Max
4,90 €
Ajouter au panier

Avant de commencer

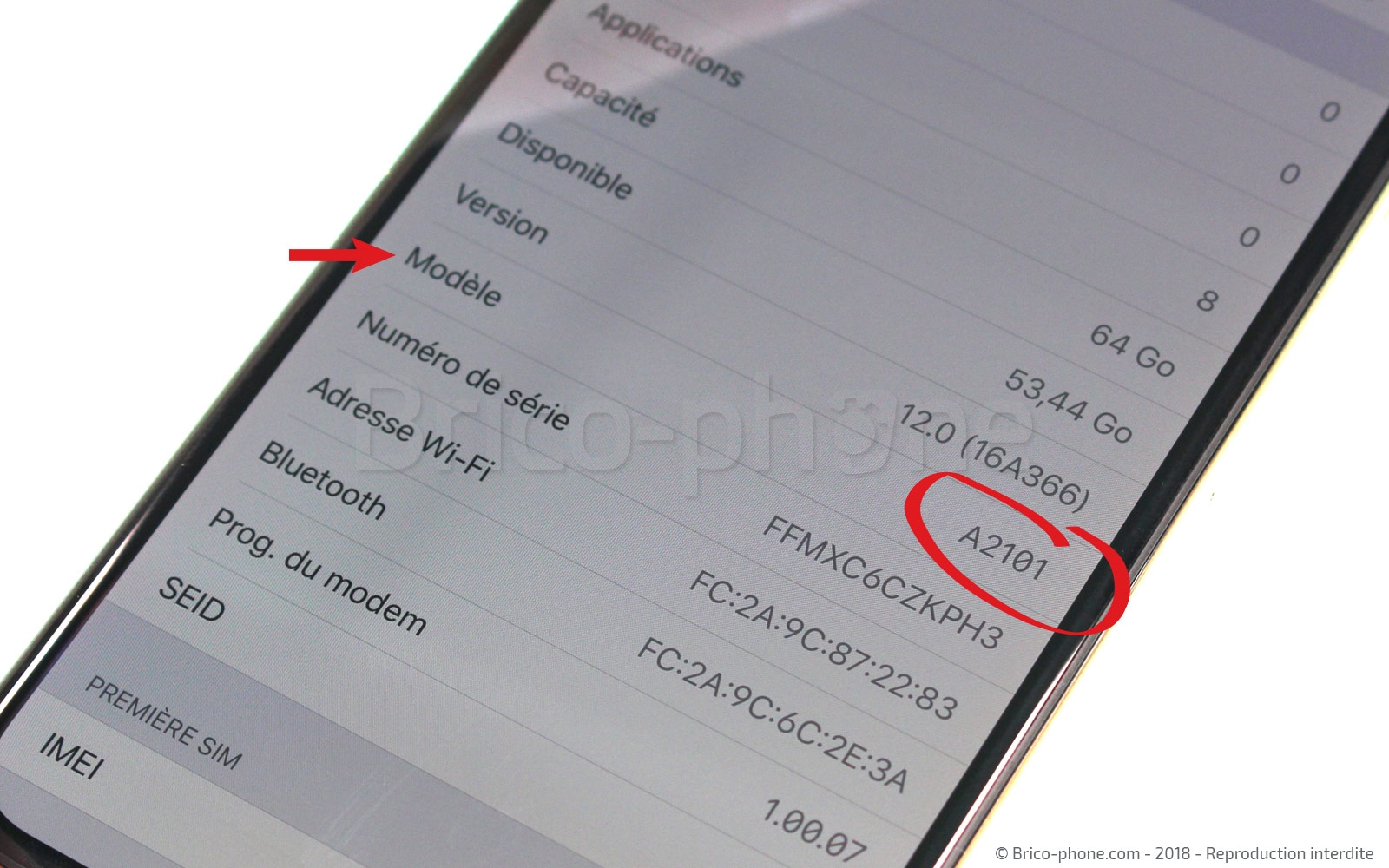

Vérifiez toujours le modèle de votre iPhone si vous n'êtes pas sûr de la version que vous possédez.
Le XS Max porte le numéro A2101 que vous pouvez retrouver dans les réglages du téléphone.

Pensez aussi à bien préparer votre plan de travail : outils, pièce détachée, aide au montage (papier offert avec votre commande) ou en version adhésive ou magnétique si vous l'avez acheté. Réparez sur une surface lisse et propre, éloignez tout risque de contact avec des liquides. Enfin, préparez l'écran qui vous servira à suivre ce tutoriel.

Bonne réparation !
Avant de commencer

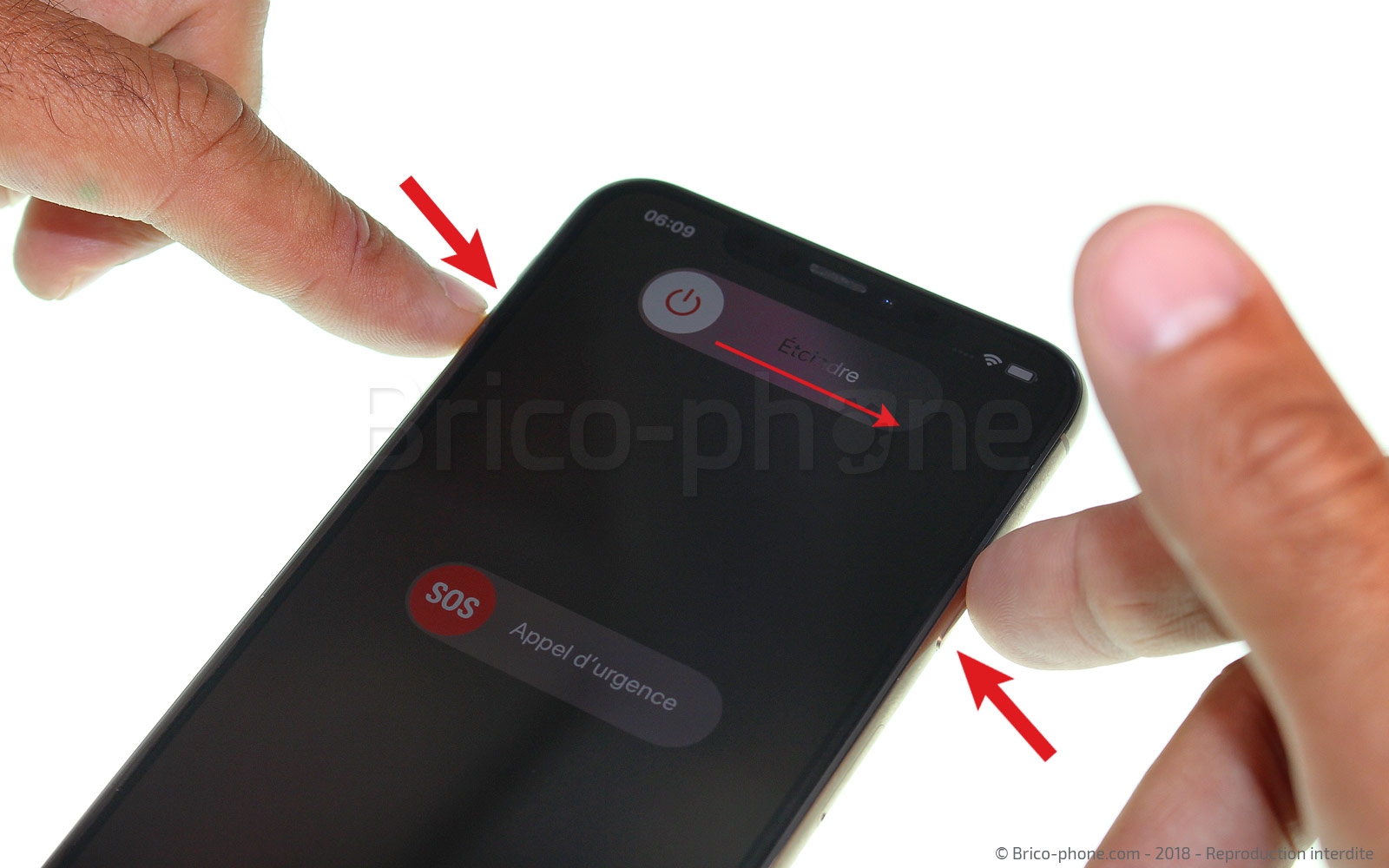

Etape 1 : Eteindre et retirer le rack sim du téléphone
Comme d'habitude, commencez toujours une réparation par l'extinction du téléphone. Sur l'iPhone XS Max, appuyez sur un des boutons volume puis sur le bouton latéral droit tout en gardant la pression sur le bouton volume. L'écran doit afficher la page d'extinction. Vous n'avez plus qu'à slider vers la droite.

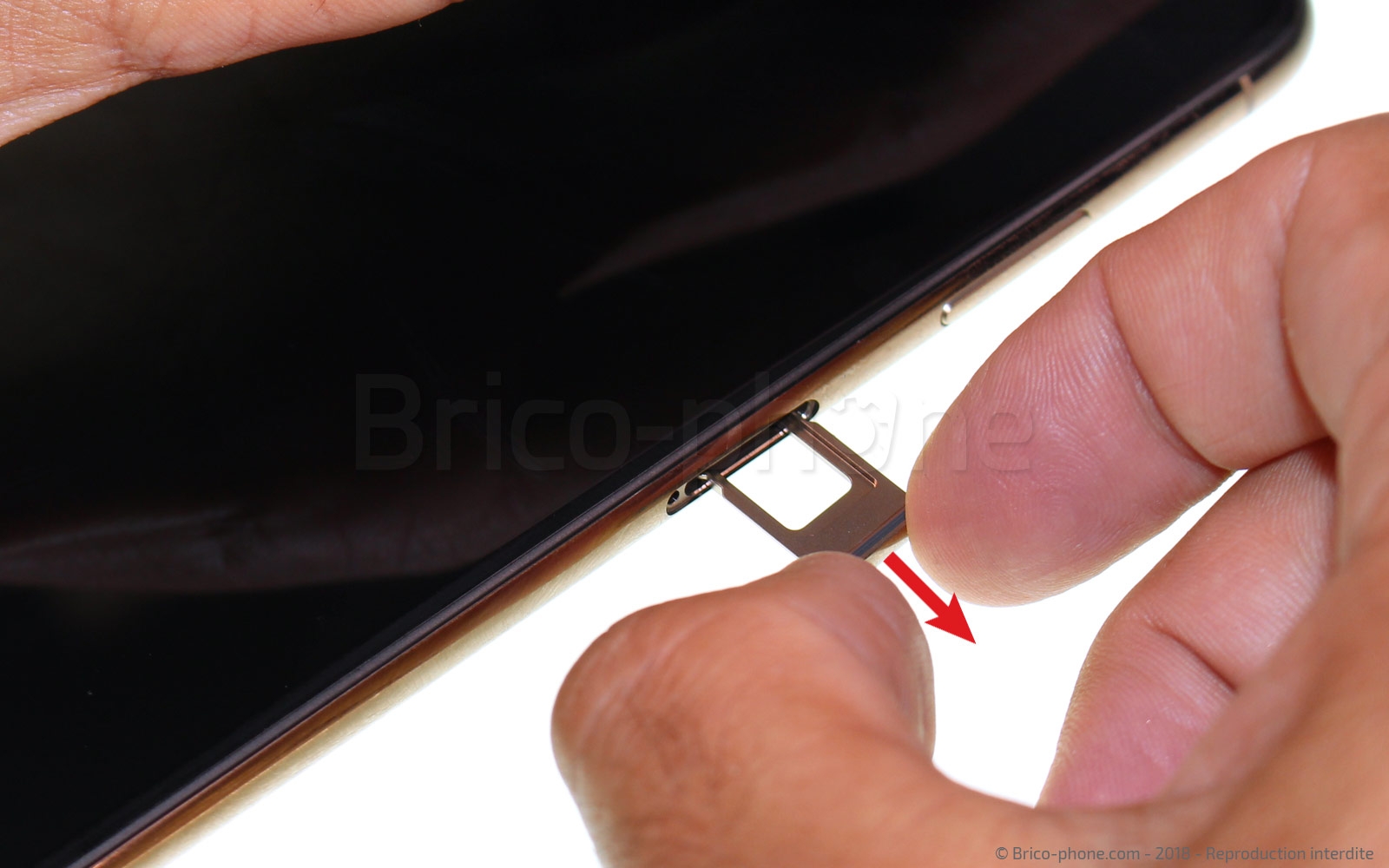

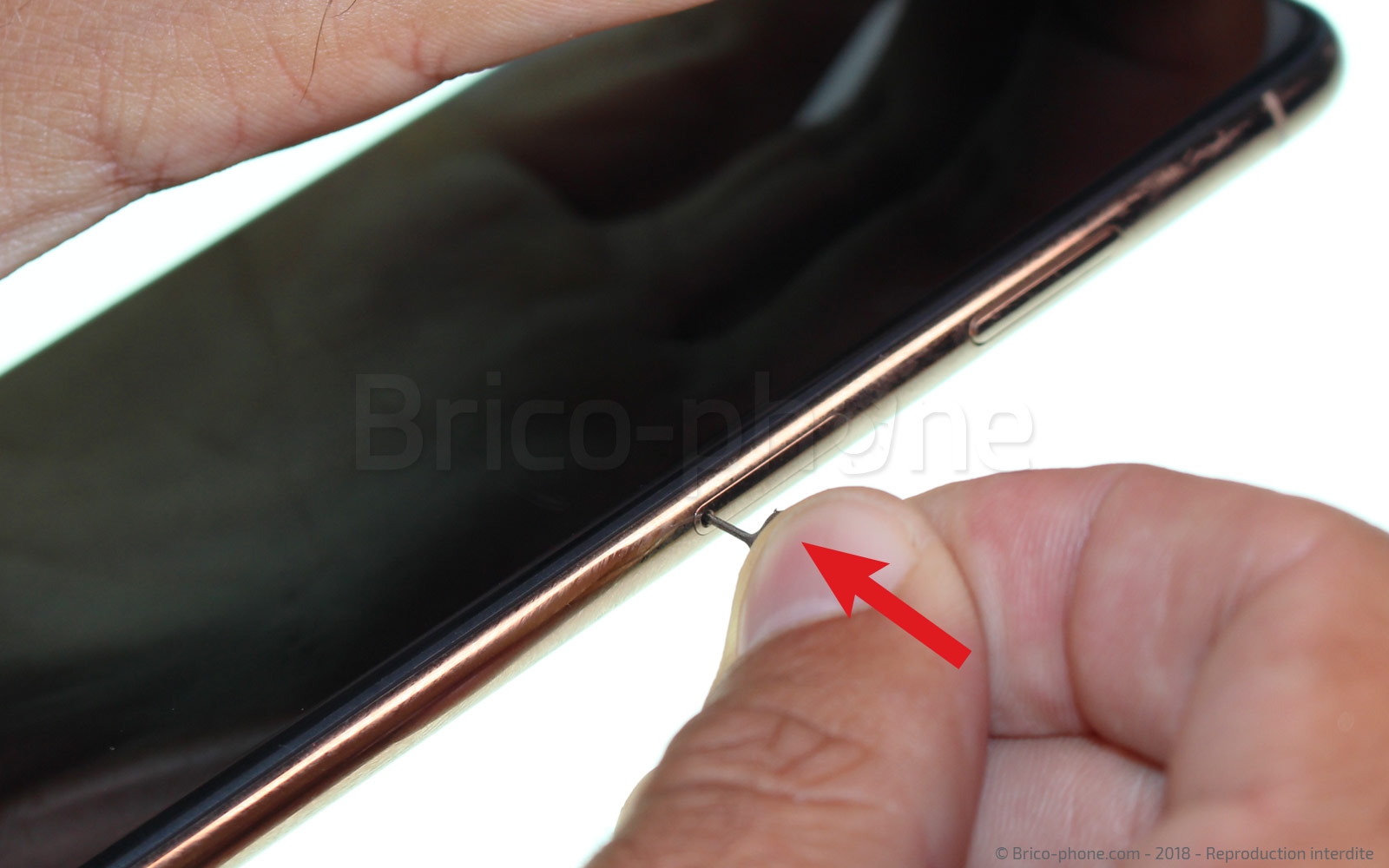

Une fois le téléphone éteint, retirez le tiroir sim en l'éjectant du châssis à l'aide de l'outil sim.
Etape 1 : Eteindre et retirer le rack sim du téléphone
Etape 1 : Eteindre et retirer le rack sim du téléphone
Etape 1 : Eteindre et retirer le rack sim du téléphone
Etape 1 : Eteindre et retirer le rack sim du téléphone
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Retirer les vis pentalobes
Pas de nouveautés par rapport aux anciens modèles, l'écran de l'iPhone XS Max est toujours maintenu par deux longues vis de part et d'autres de la prise lightning.

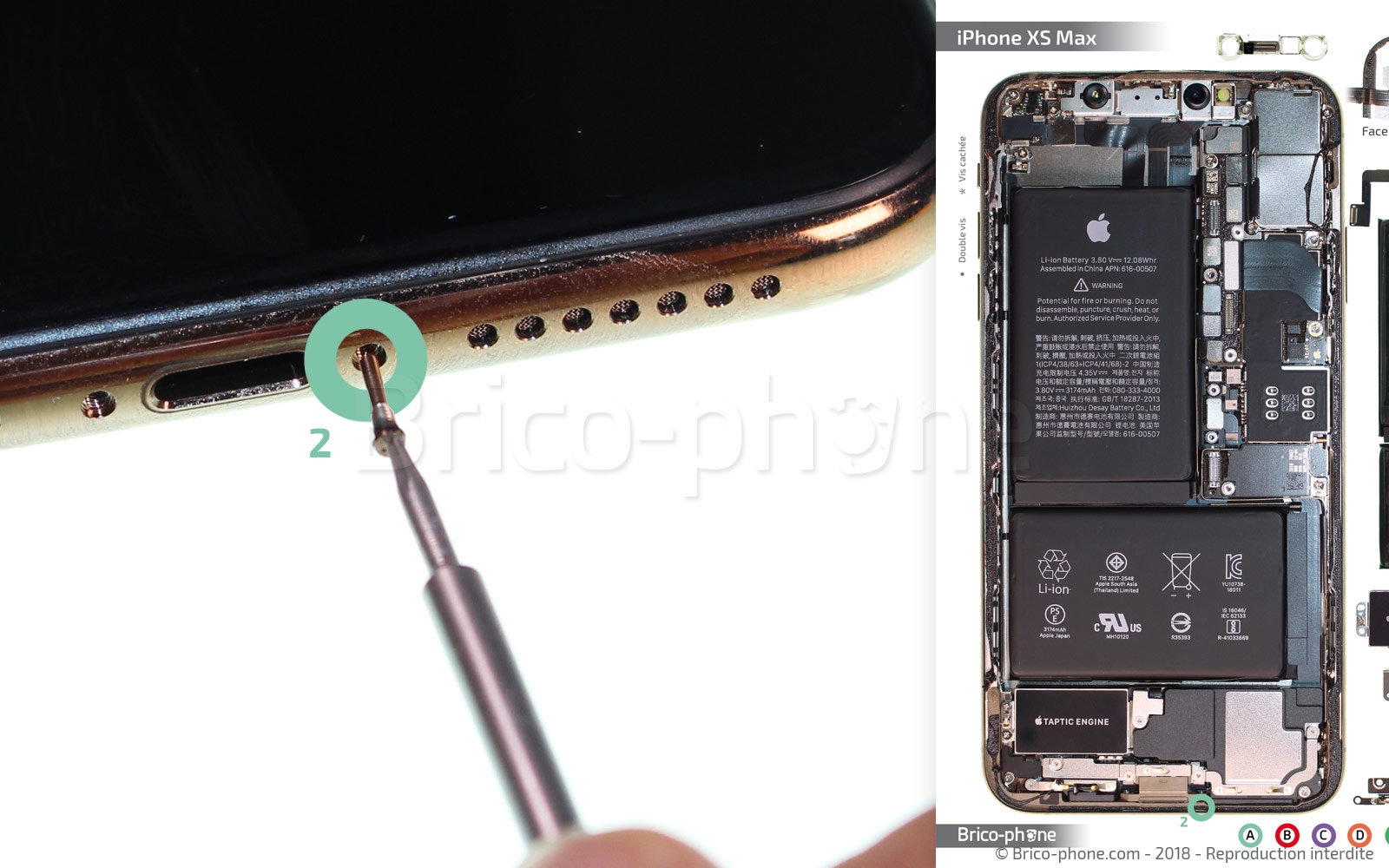

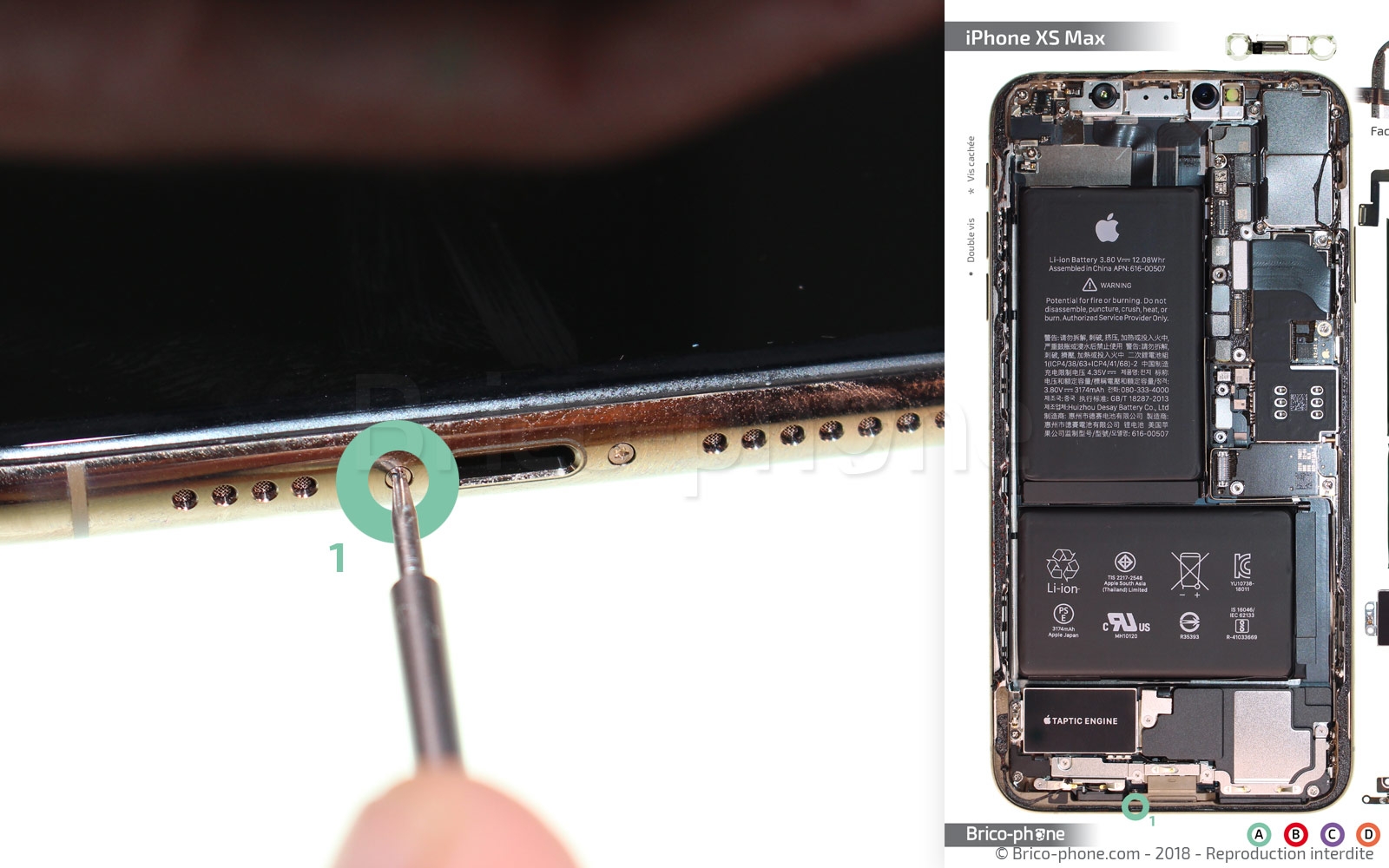

Munissez-vous du tournevis pentalobe 0,8 fourni dans le kit d'outils et dévissez les deux vis entourées en turquoise, appelées A1 et A2 sur le patron. Placez-les ensuite à leur emplacement sur le support d'aide au montage.
Etape 2 : Retirer les vis pentalobes
Etape 2 : Retirer les vis pentalobes
Etape 2 : Retirer les vis pentalobes
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €
Etape 3 : Créer une ouverture

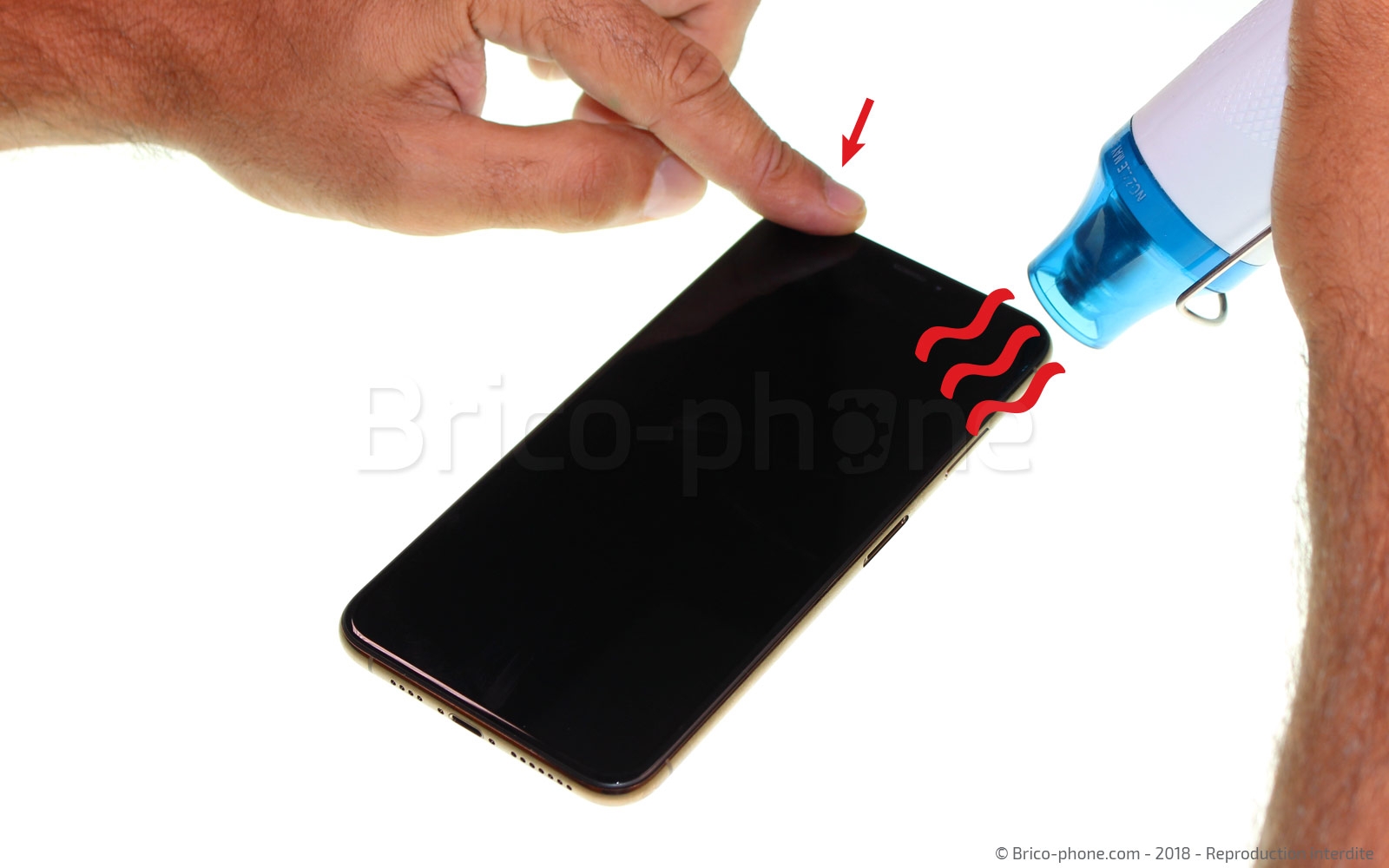

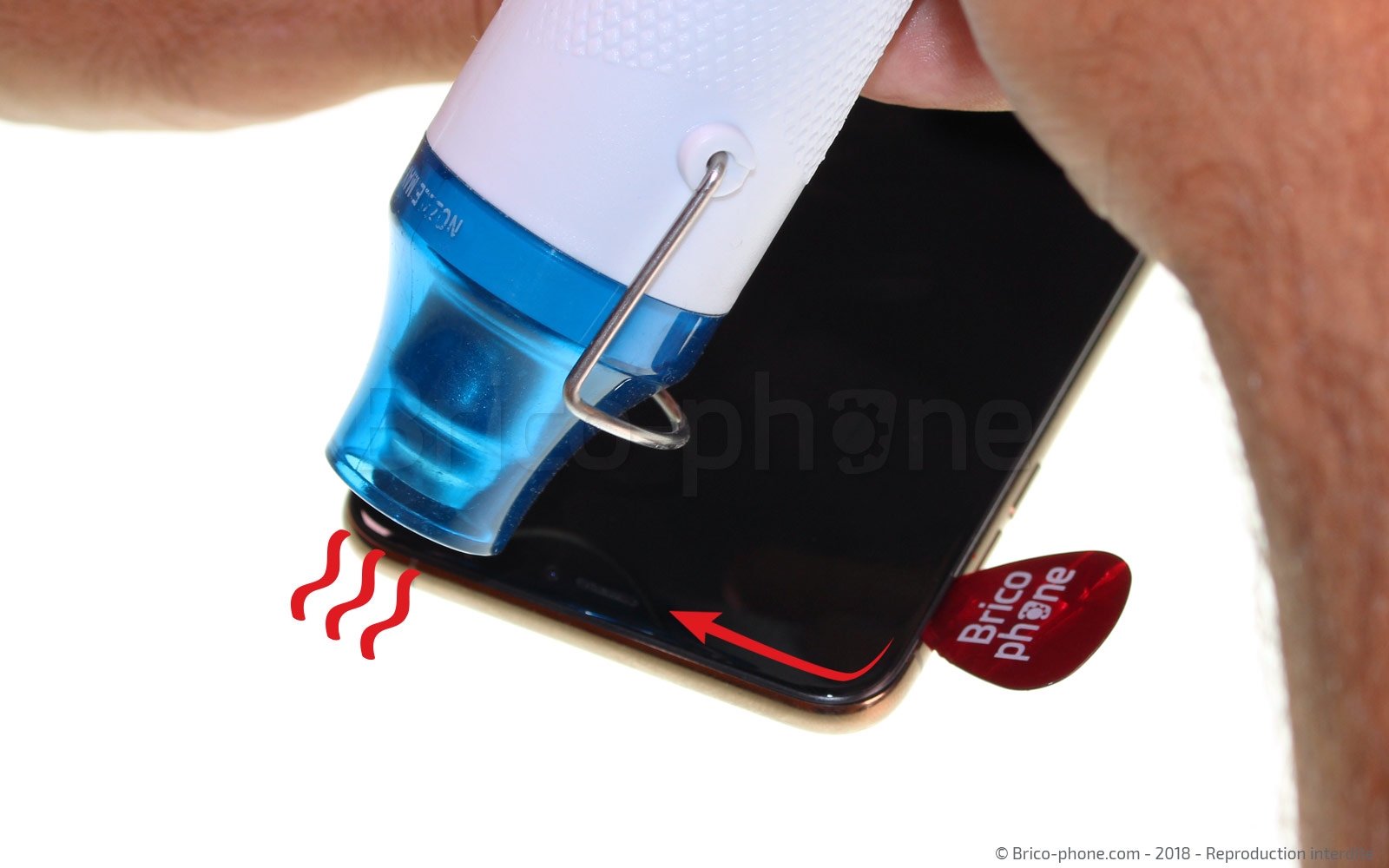

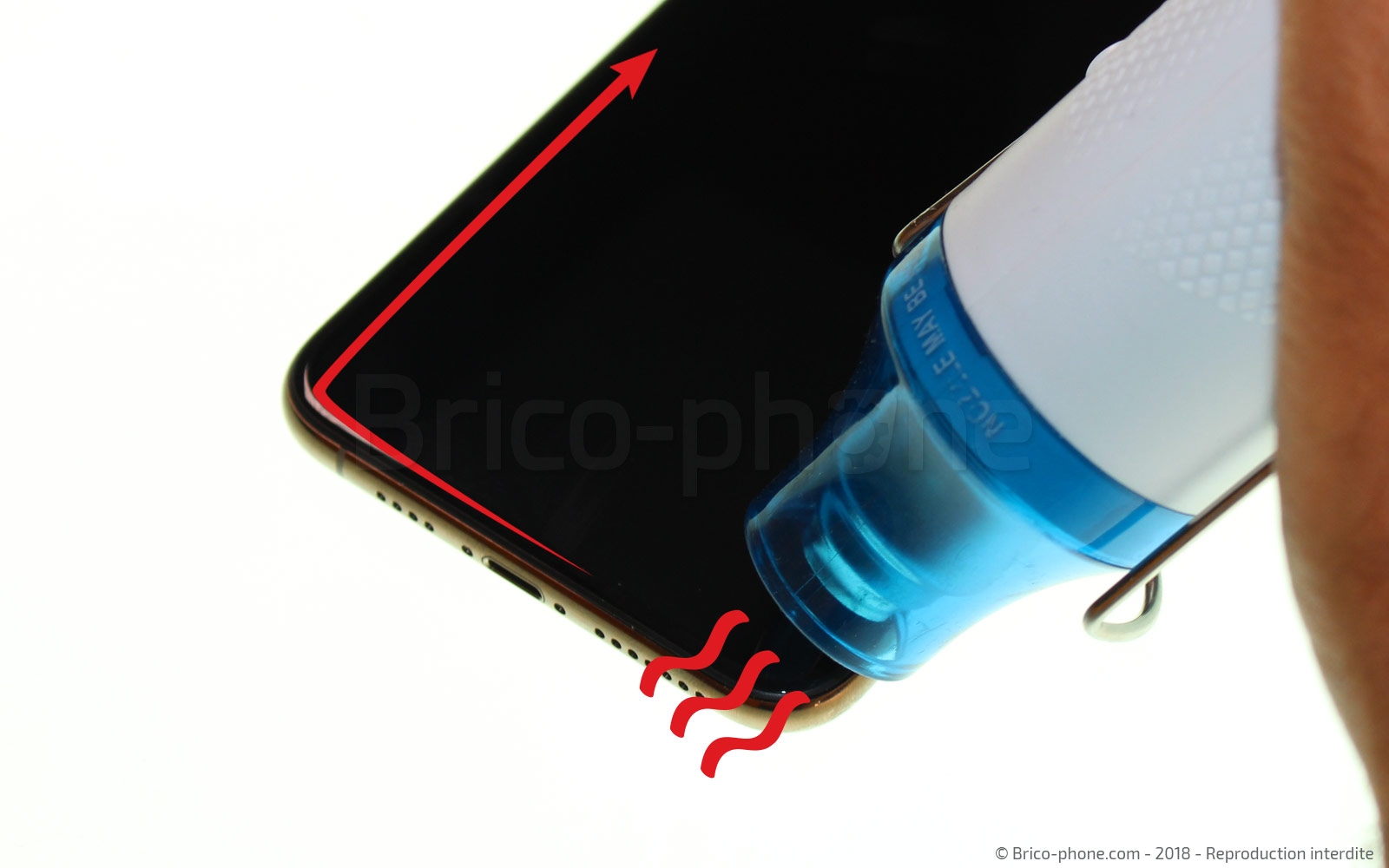

L'iPhone XS Max s'ouvre par l'écran. Pour l'ouvrir, commencez par chauffer le contour afin de ramollir le joint d'étanchéité en insistant un peu plus sur un angle inférieur. L'utilisation d'un sèche-cheveux à air chaud ou d'un décapeur thermique est nécessaire.

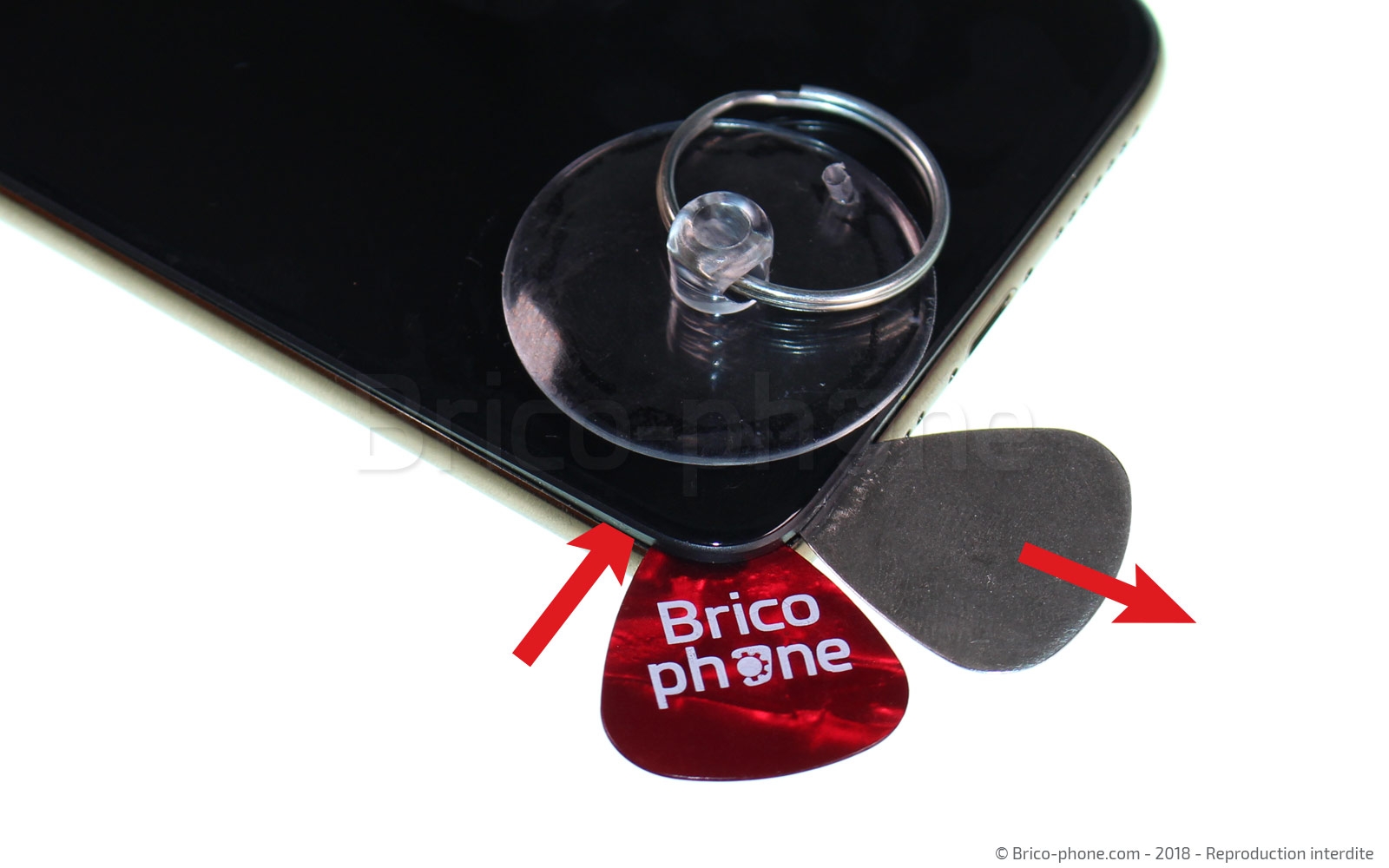

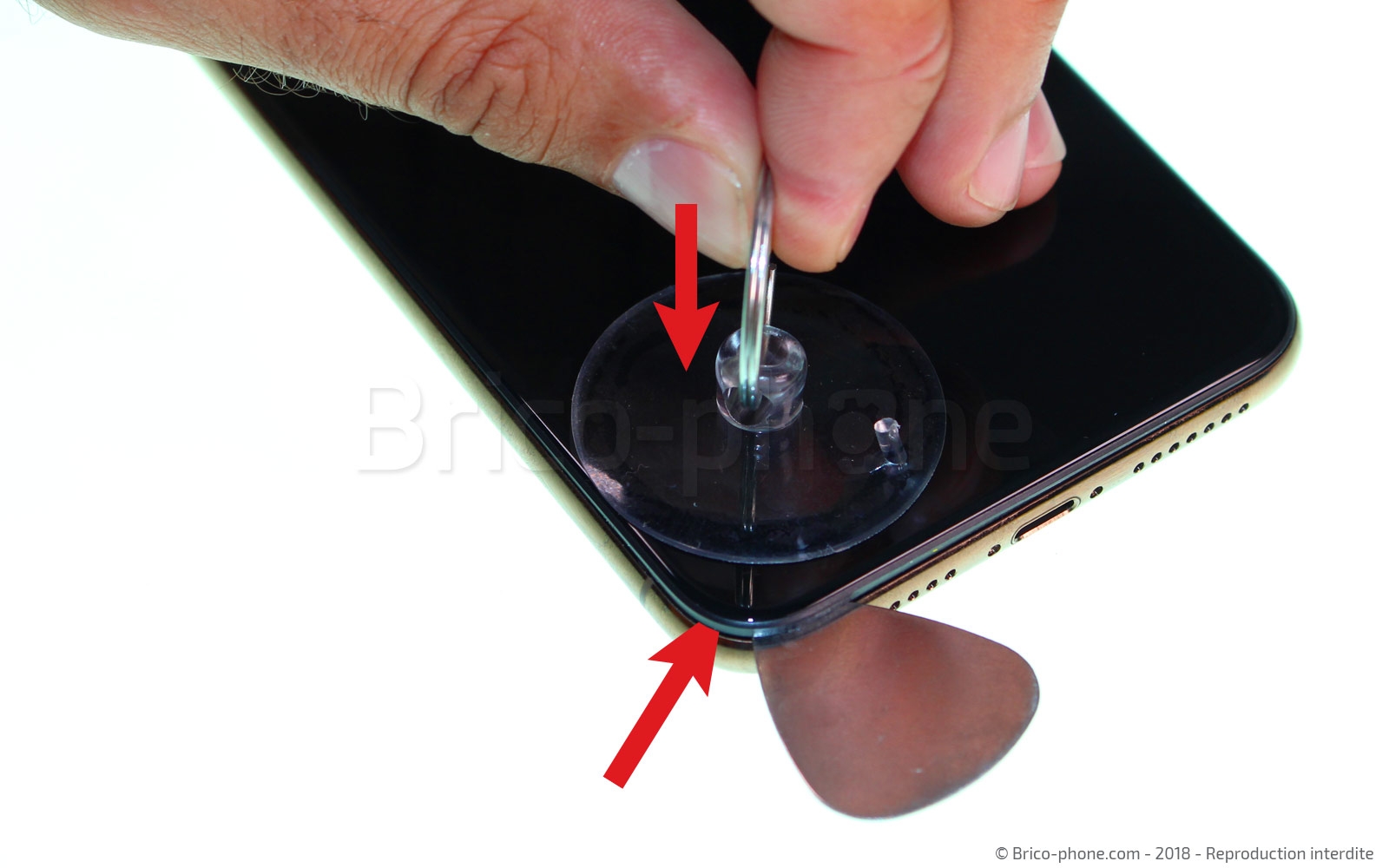

Ensuite, placez la ventouse comme sur la photo et tirez fortement dessus afin d'insérer le médiator en métal juste pour la première insertion. Une fois inséré, remplacez-le par un médiator en plastique afin de ne pas rayer le châssis.
Etape 3 : Créer une ouverture
Etape 3 : Créer une ouverture
Etape 3 : Créer une ouverture
Etape 3 : Créer une ouverture
Etape 3 : Créer une ouverture
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 4 : Décoller l'écran

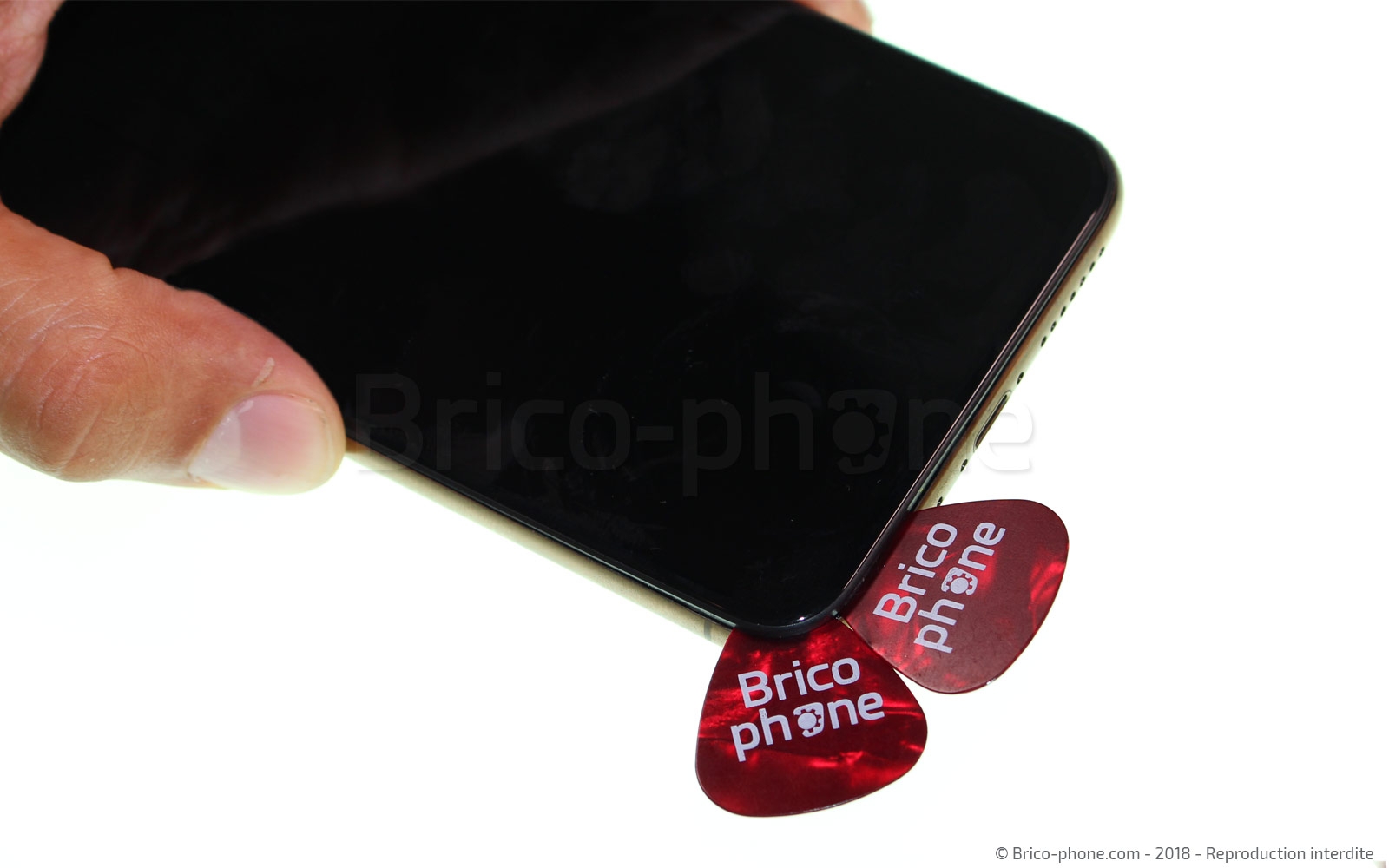

Placez le second médiator plastique, il servira à décoller le contour au fur et à mesure.

Avant de décoller l'écran, faites très attention aux nappes de l'écran. Elles sont situées sur la droite du téléphone, à peu près du rack sim au dessus du bouton "Siri". Par précaution, nous vous déconseillons fortement de ne pas faire glisser le médiator sur le côté droit du téléphone.

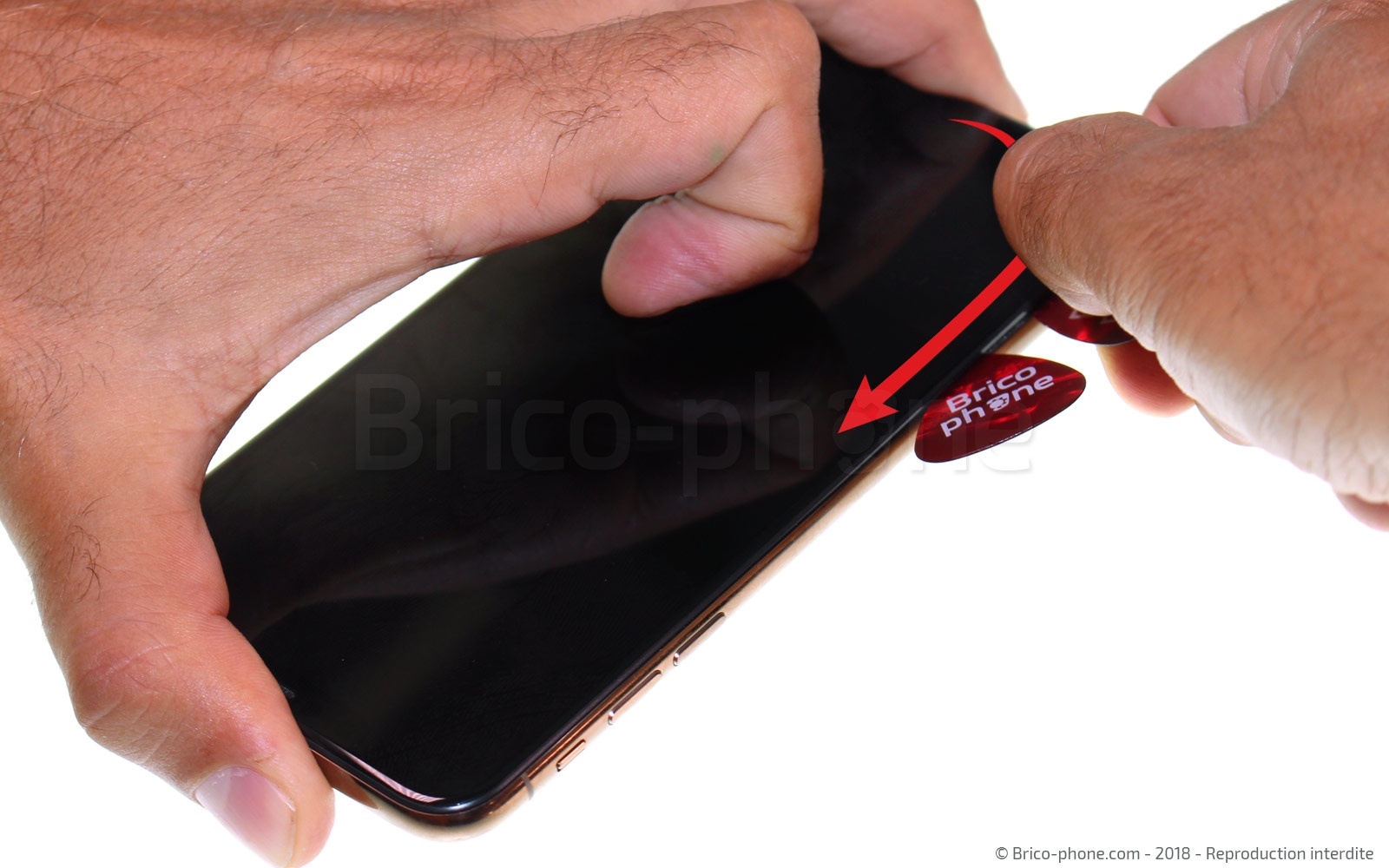

Faites glisser les médiators sur tout le reste du contour, vous devez sentir le joint qui se décolle. Vous pouvez aussi faire un peu levier progressivement pour décoller le bloc écran. Chauffez à nouveau si nécessaire.
Etape 4 : Décoller l'écran
Etape 4 : Décoller l'écran
Etape 4 : Décoller l'écran
Etape 4 : Décoller l'écran
Etape 4 : Décoller l'écran
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

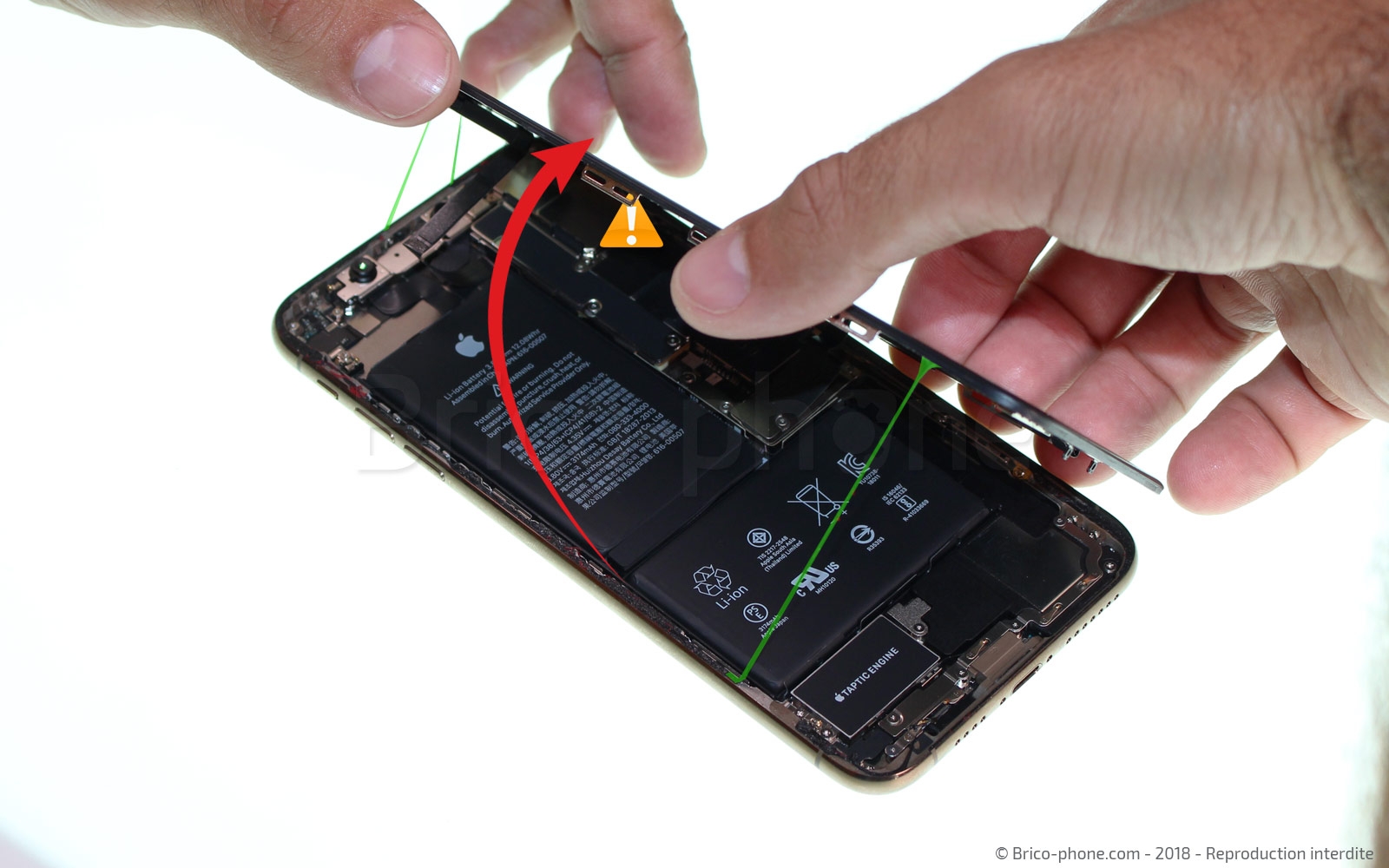

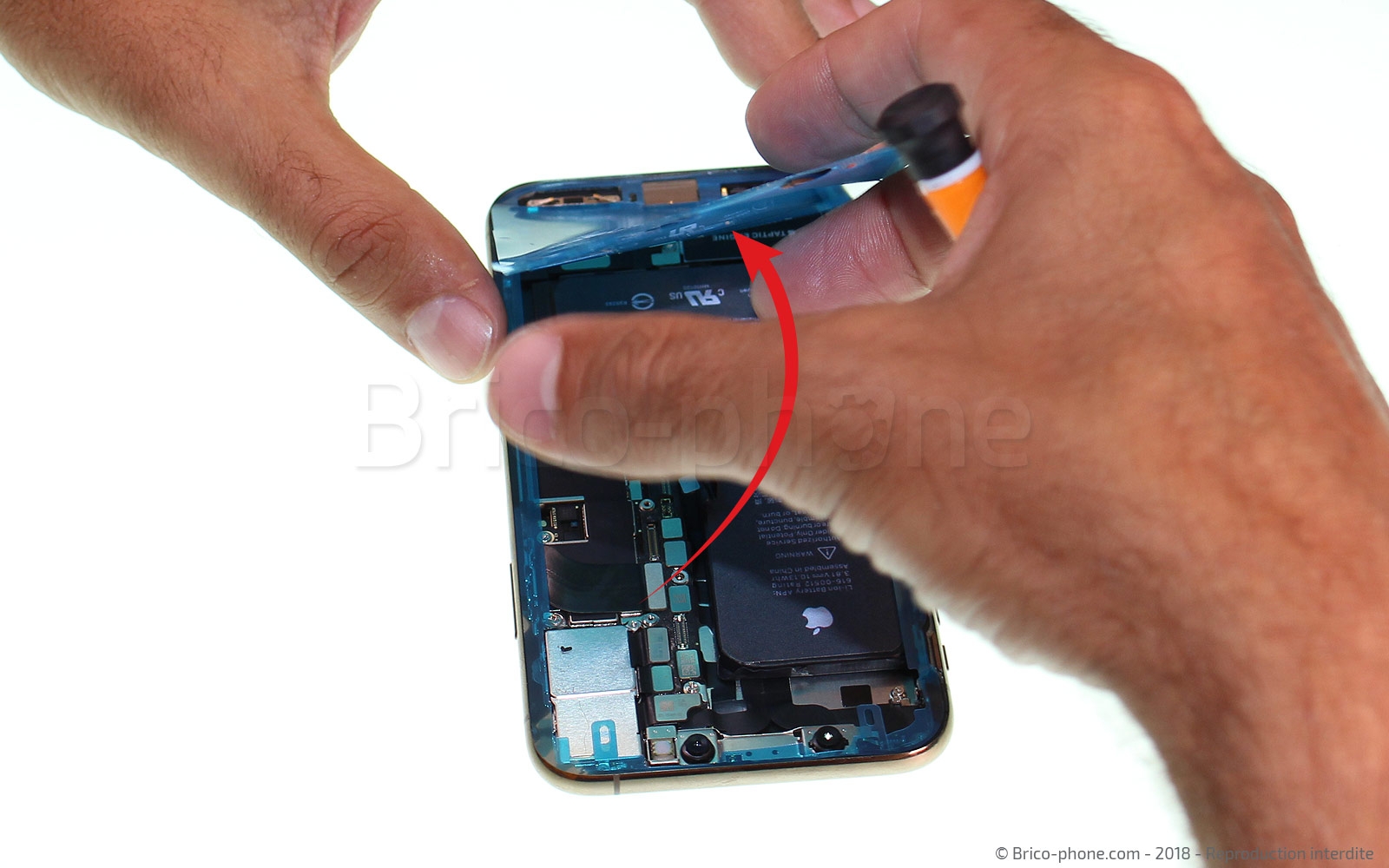

Etape 5 : Ouvrir l'écran

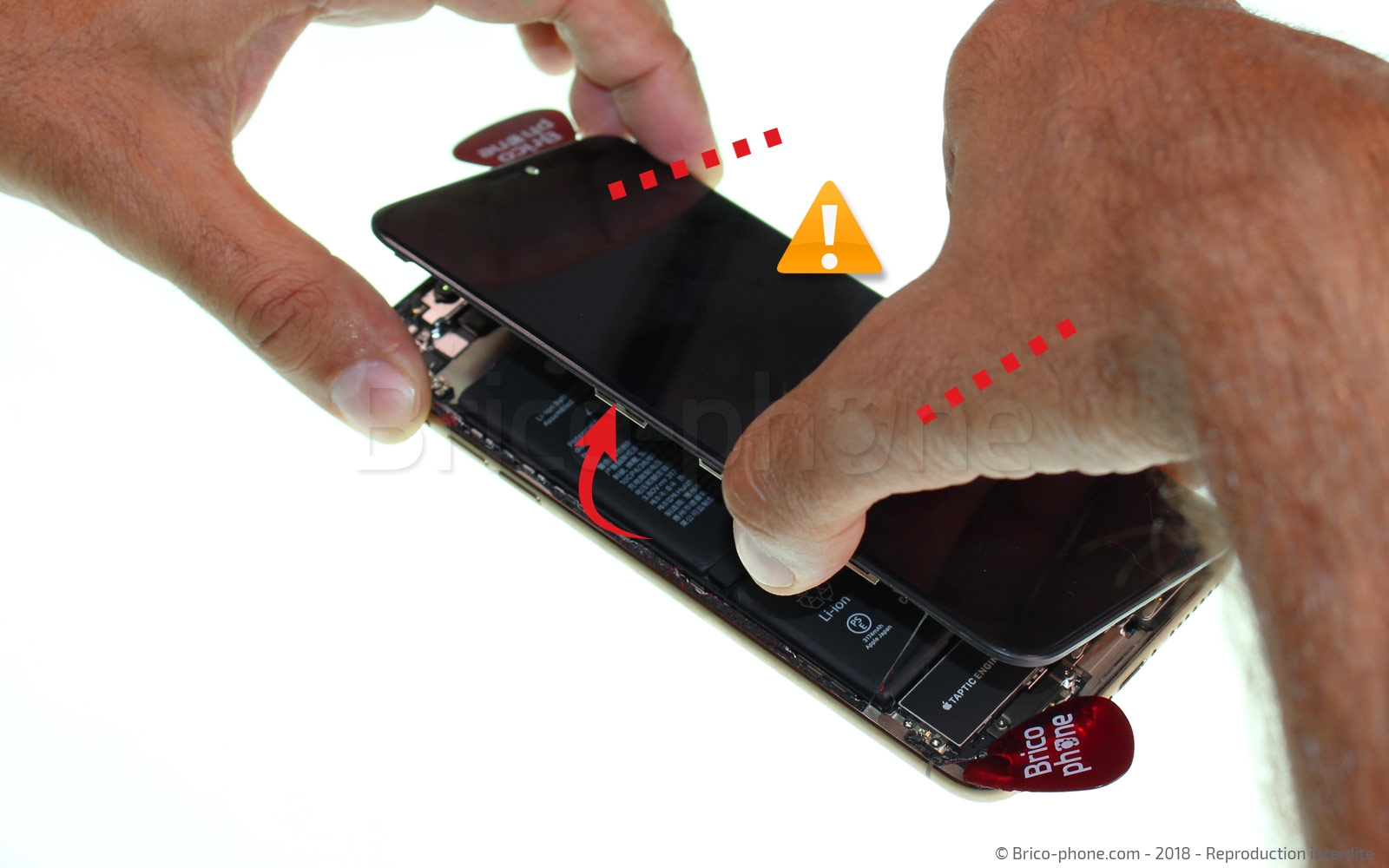

Une fois l'écran décollé sur les 3 côtés, ouvrez-le comme un livre à l'envers. Attention à soulever doucement l'écran sur la partie droite pour le déclisper du châssis sans arracher les petits clips métalliques qui maintiennent l'écran dans le châssis.
Vous verrez le joint d'étanchéité s'étirer.

Ne pas trop soulever l'écran pour éviter d'arracher les nappes de l'écran.
Etape 5 : Ouvrir l'écran
Etape 5 : Ouvrir l'écran
Etape 5 : Ouvrir l'écran

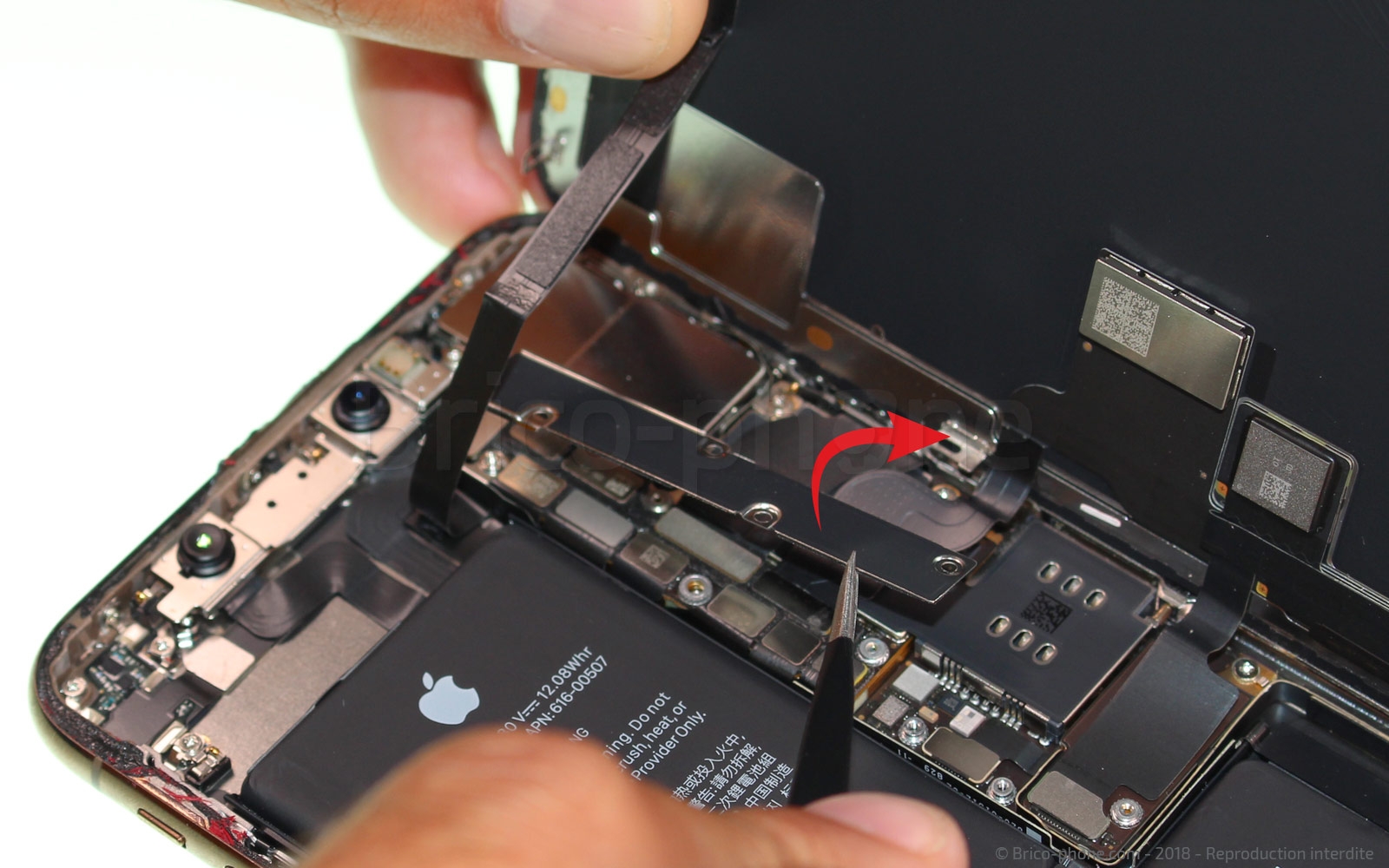

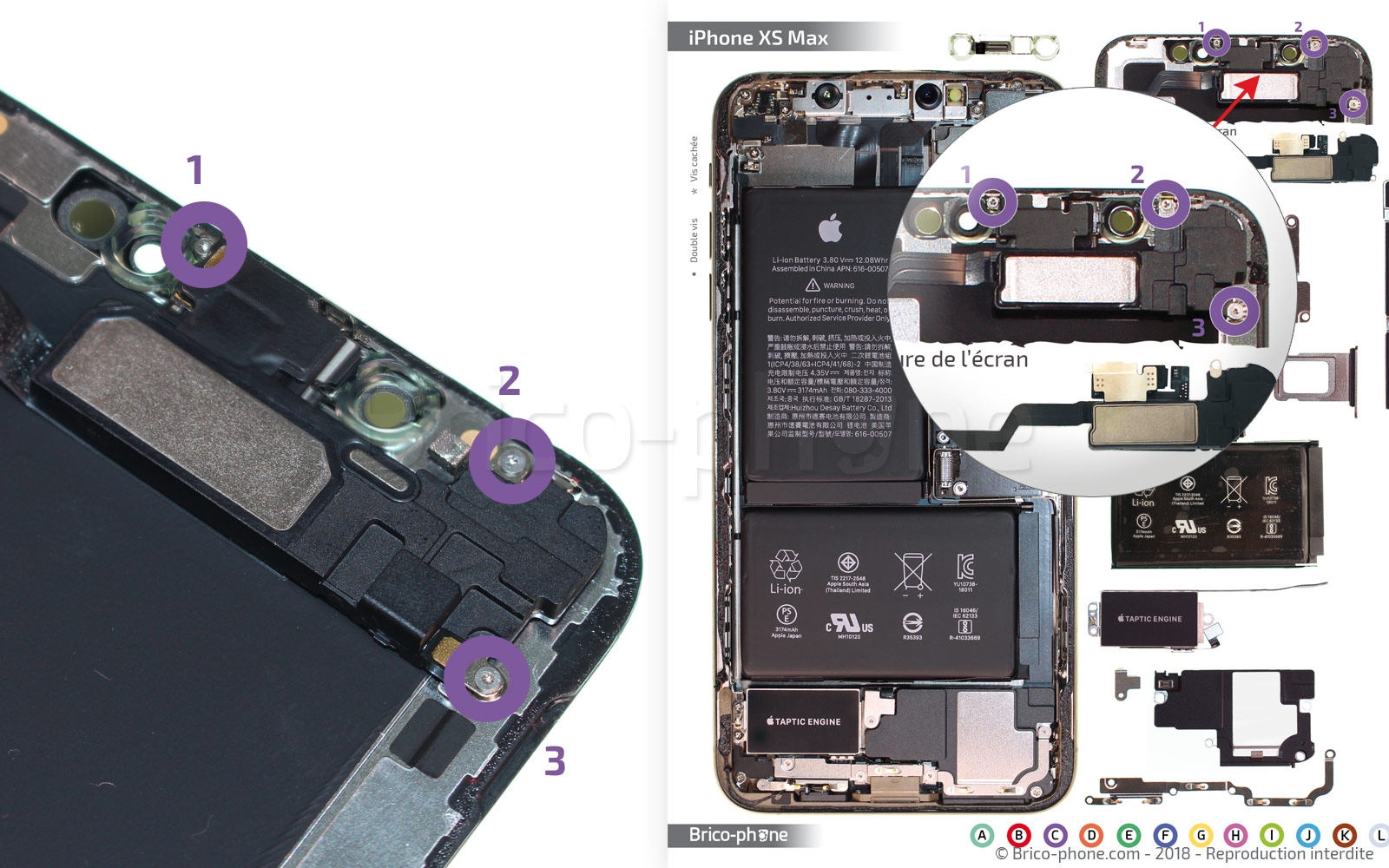

Etape 6 : Retirer la plaquette #02

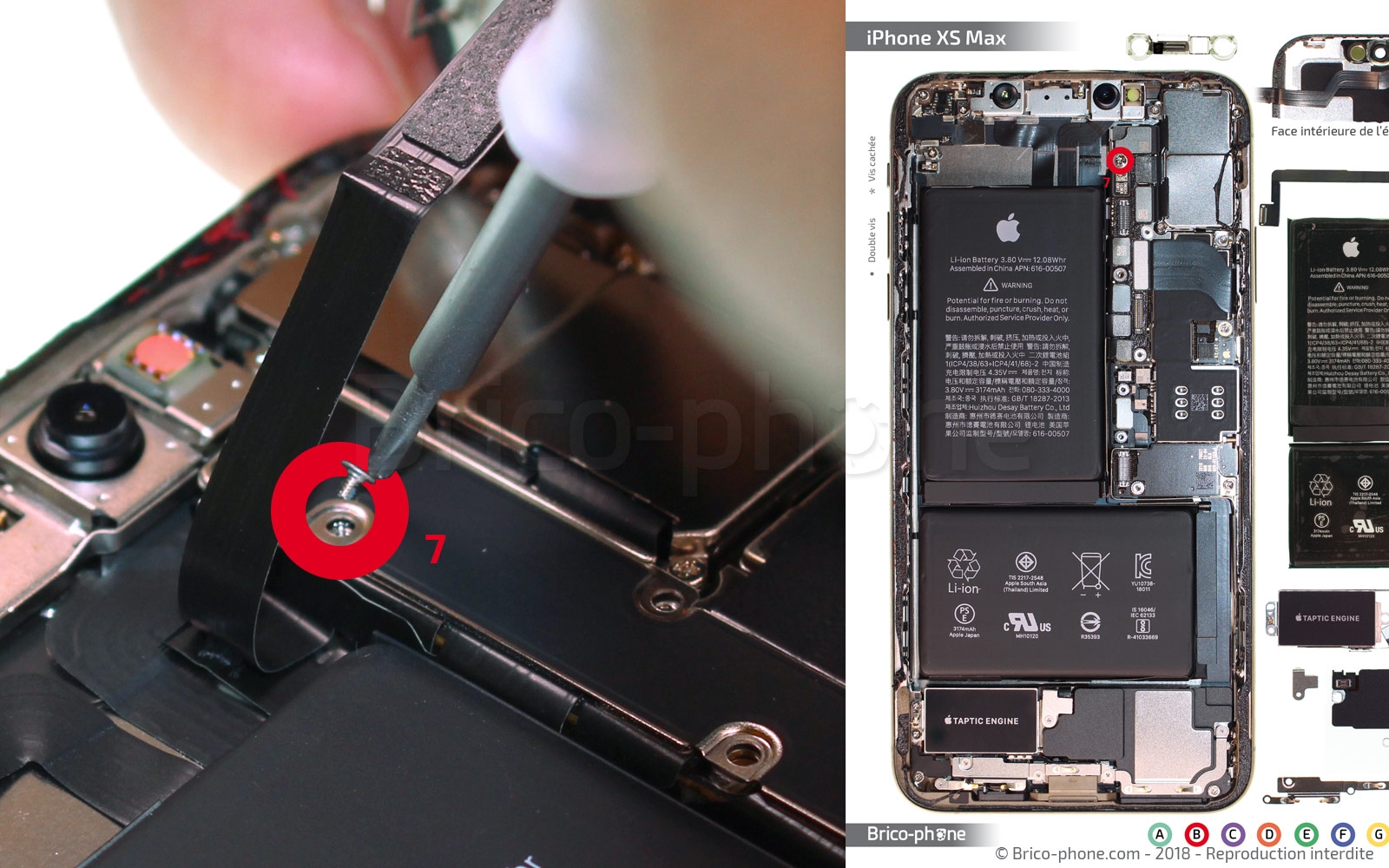

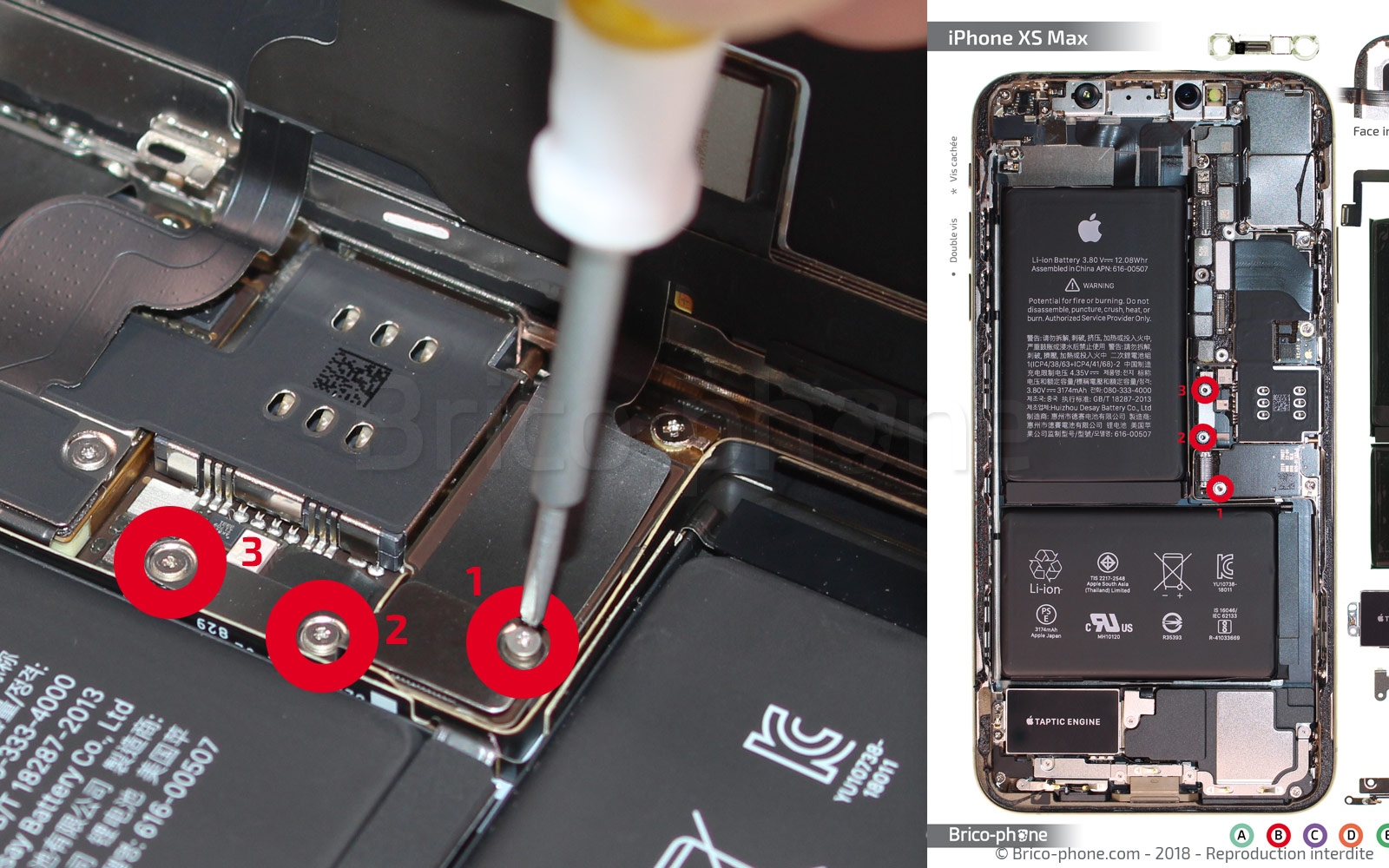

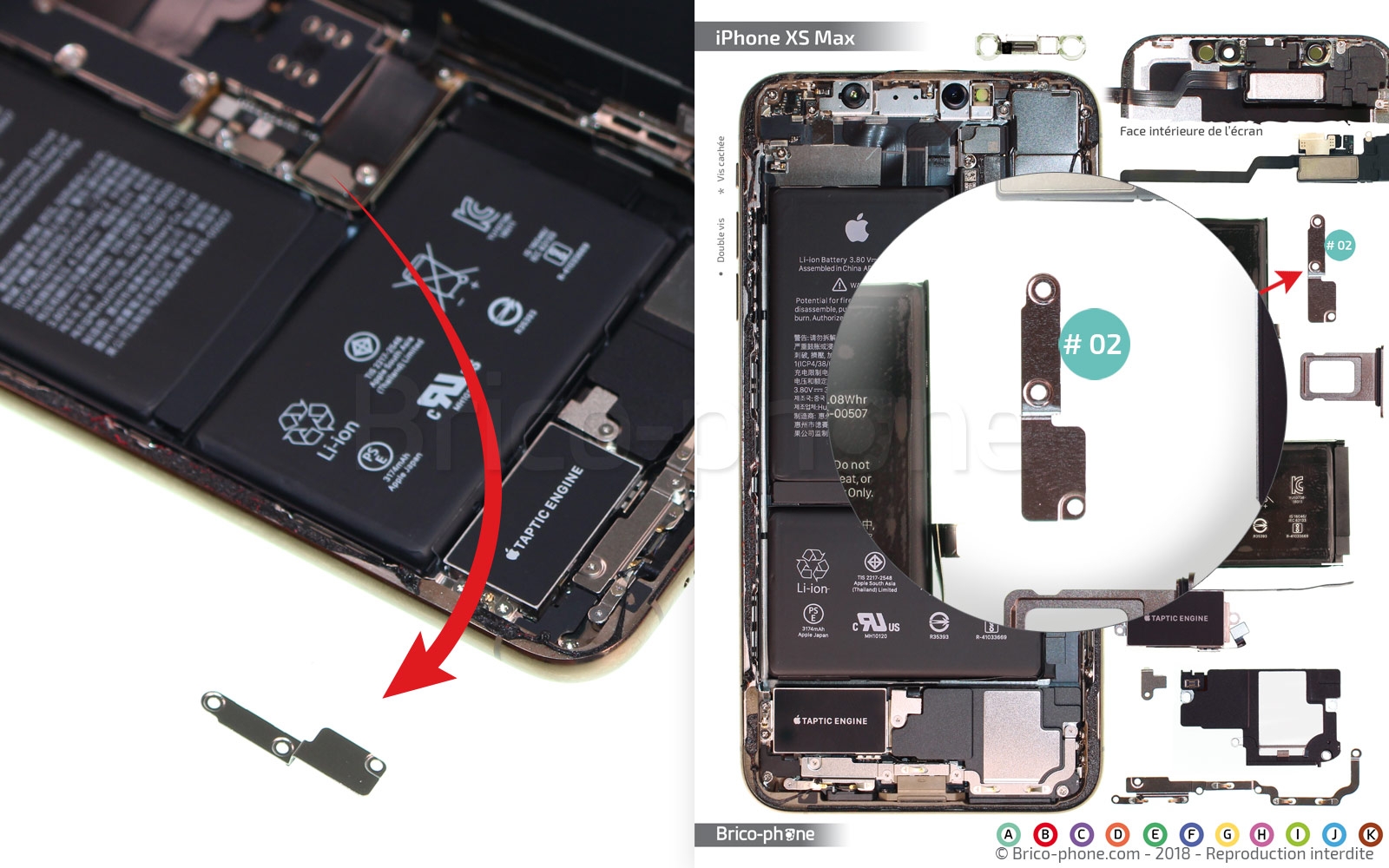

La plaquette métallique est maintenue par trois vis triwing. Mettez les vis au fur et à mesure sur le patron d'aide au montage pour ne pas les mélanger.
Une fois l'élément retiré, placez-le de côté.
Etape 6 : Retirer la plaquette #02
Etape 6 : Retirer la plaquette #02
Etape 6 : Retirer la plaquette #02
Etape 6 : Retirer la plaquette #02
Outils du kit utilisés
Outils du kit utilisés

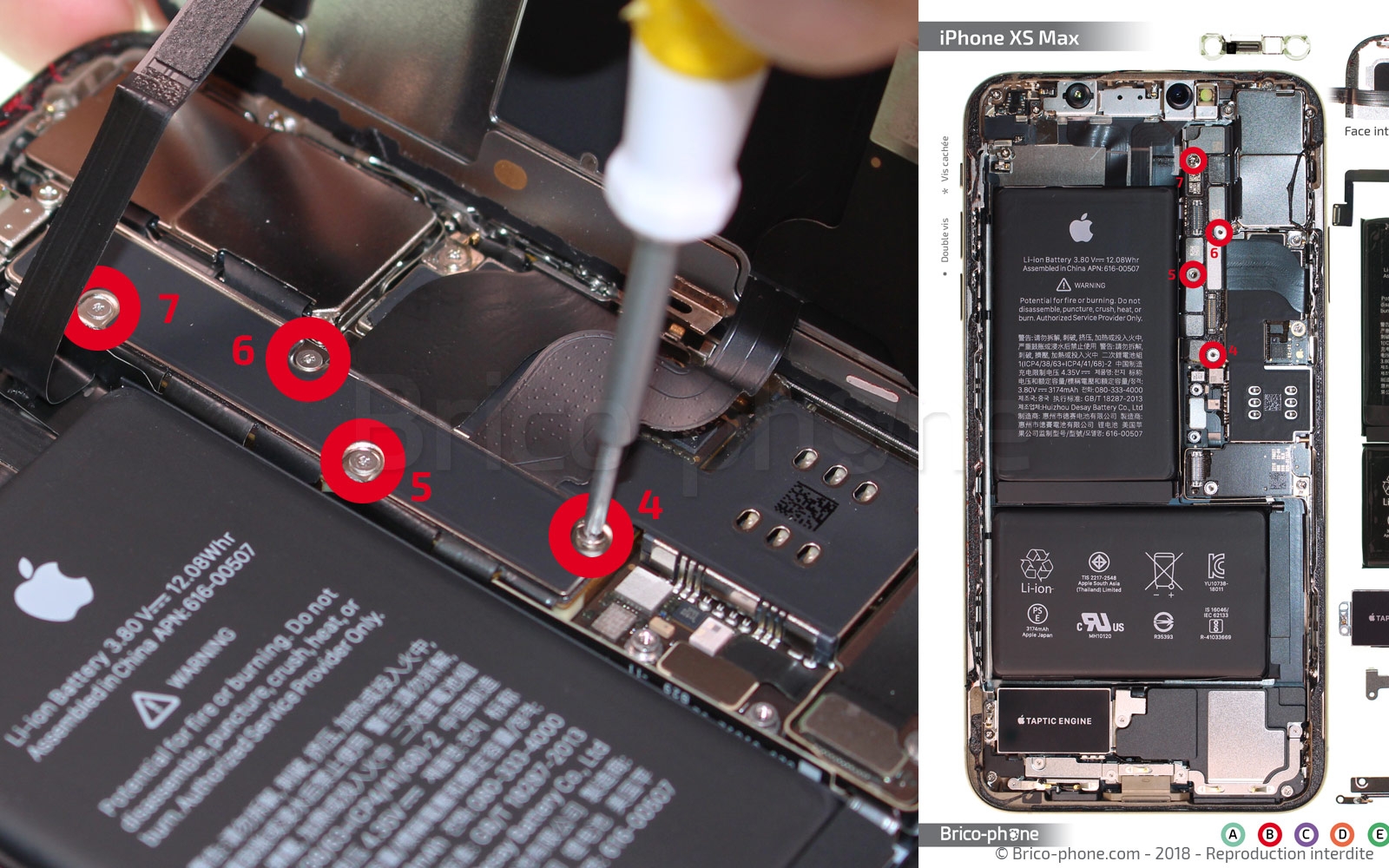

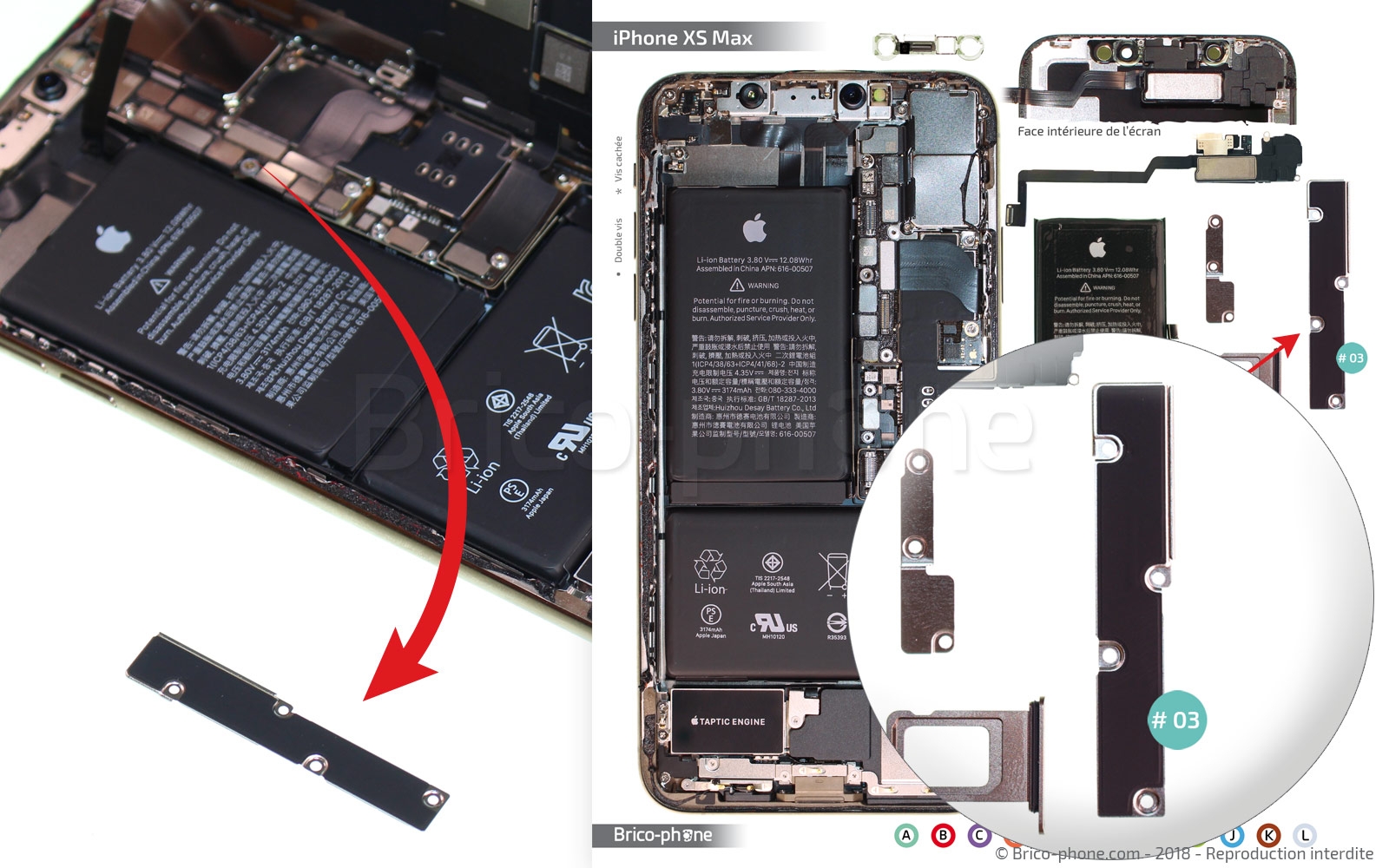

Etape 7 : Retirer la plaquette #03
Continuez de la même manière pour cette seconde plaquette. Attention à la quatrième vis, un peu cachée derrière la nappe de l'écouteur interne. Pour ces 4 vis, utilisez le tournevis triwing 0,6.

Saisissez la plaquette avec la pincette puis placez le tout de côté sur le patron d'aide au montage.
Etape 7 : Retirer la plaquette #03
Etape 7 : Retirer la plaquette #03
Etape 7 : Retirer la plaquette #03
Etape 7 : Retirer la plaquette #03
Etape 7 : Retirer la plaquette #03
Outils du kit utilisés
Outils du kit utilisés

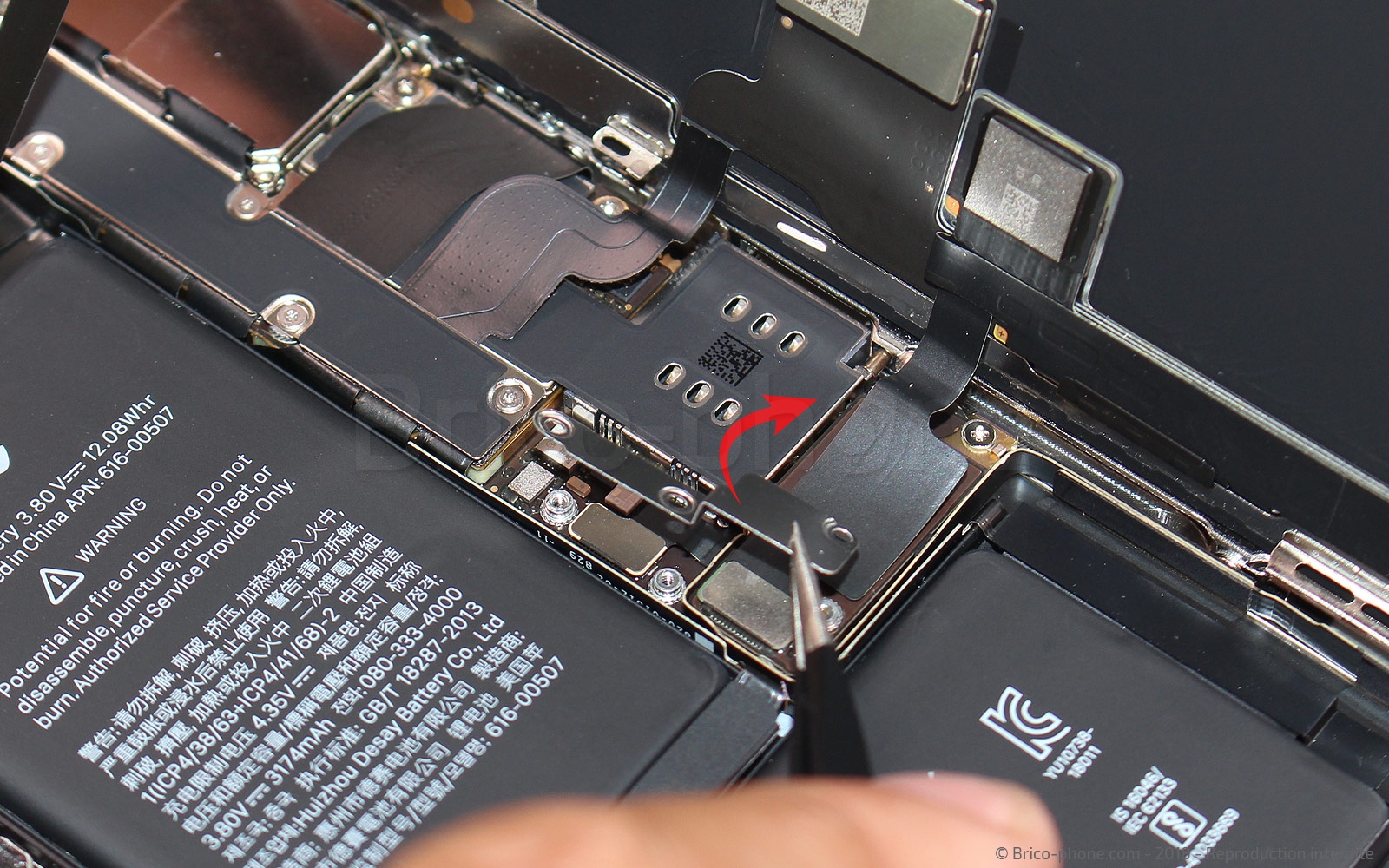

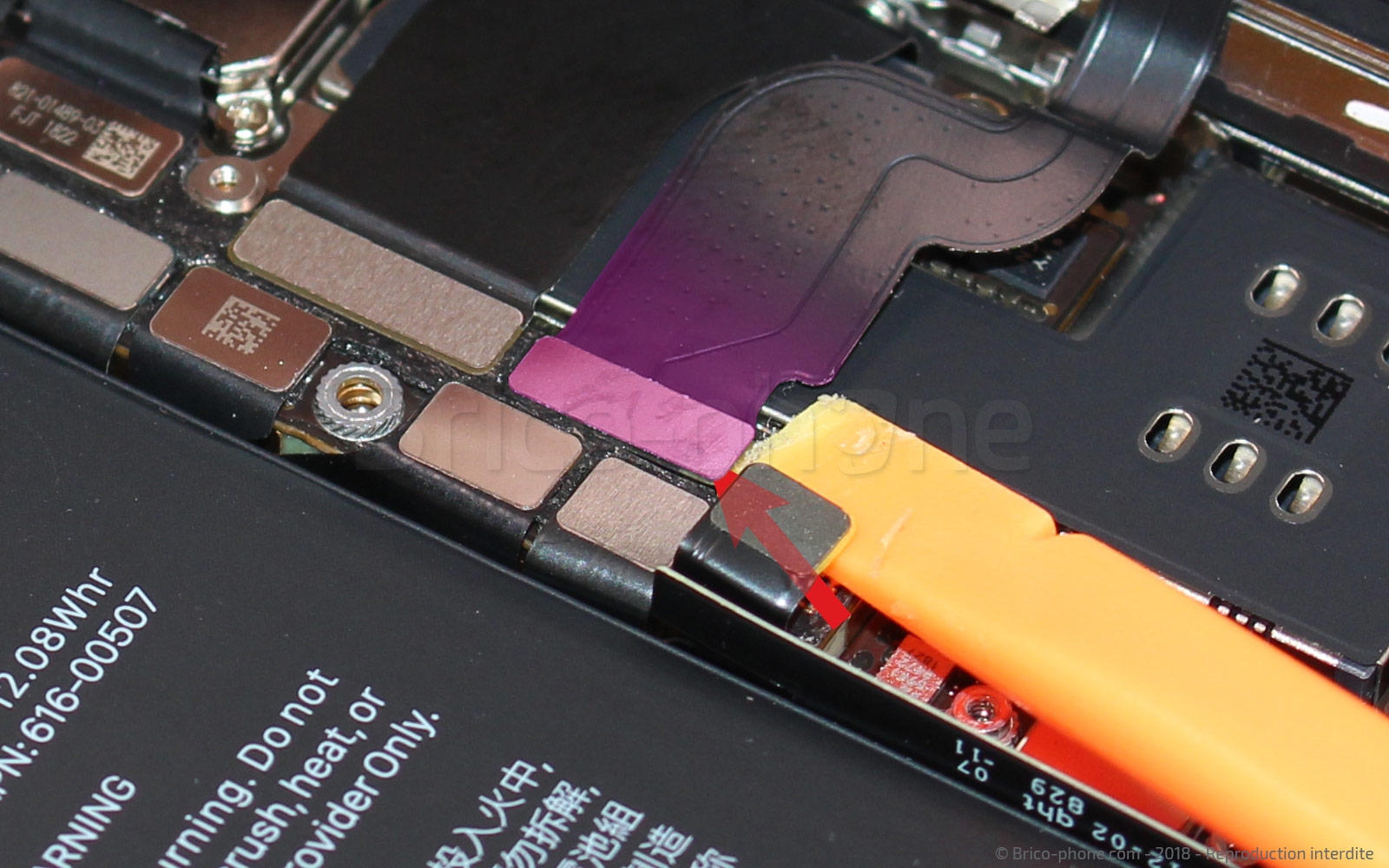

Etape 8 : Déconnecter la batterie
Avant de poursuivre, déconnectez la batterie pour éviter que l'iPhone ne se rallume en cours de réparation. Cela pourrait causer des dommages irréversibles.

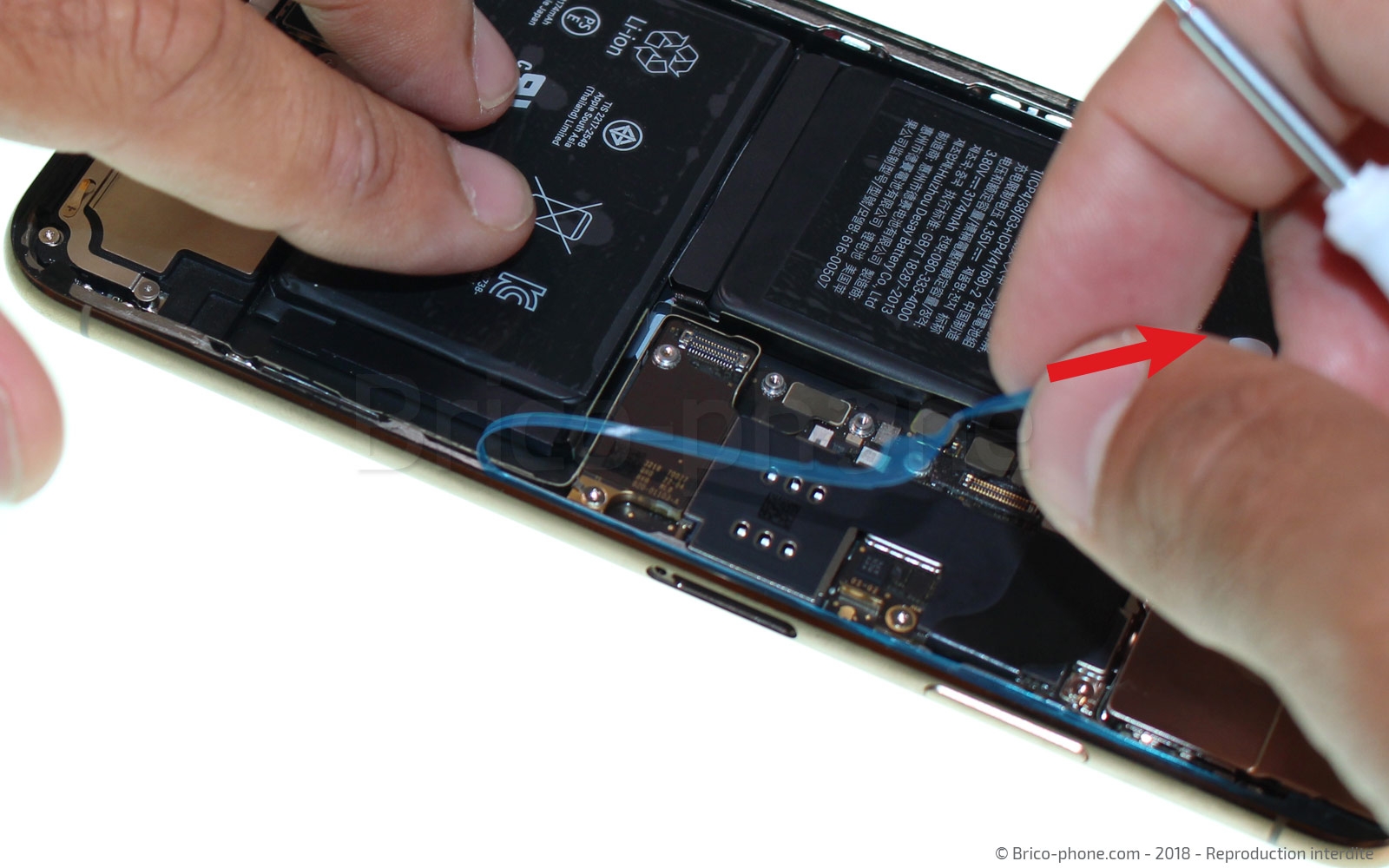

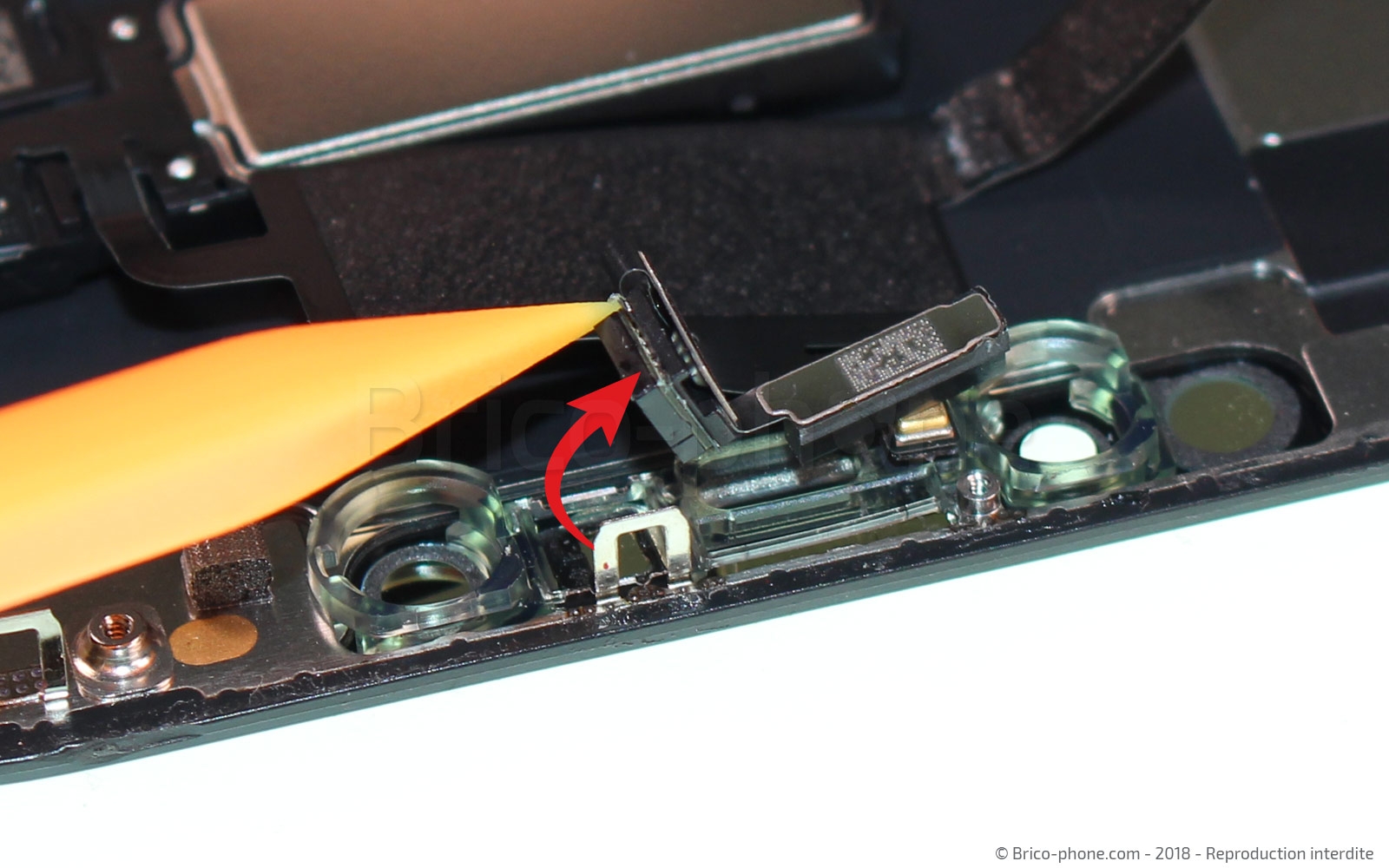

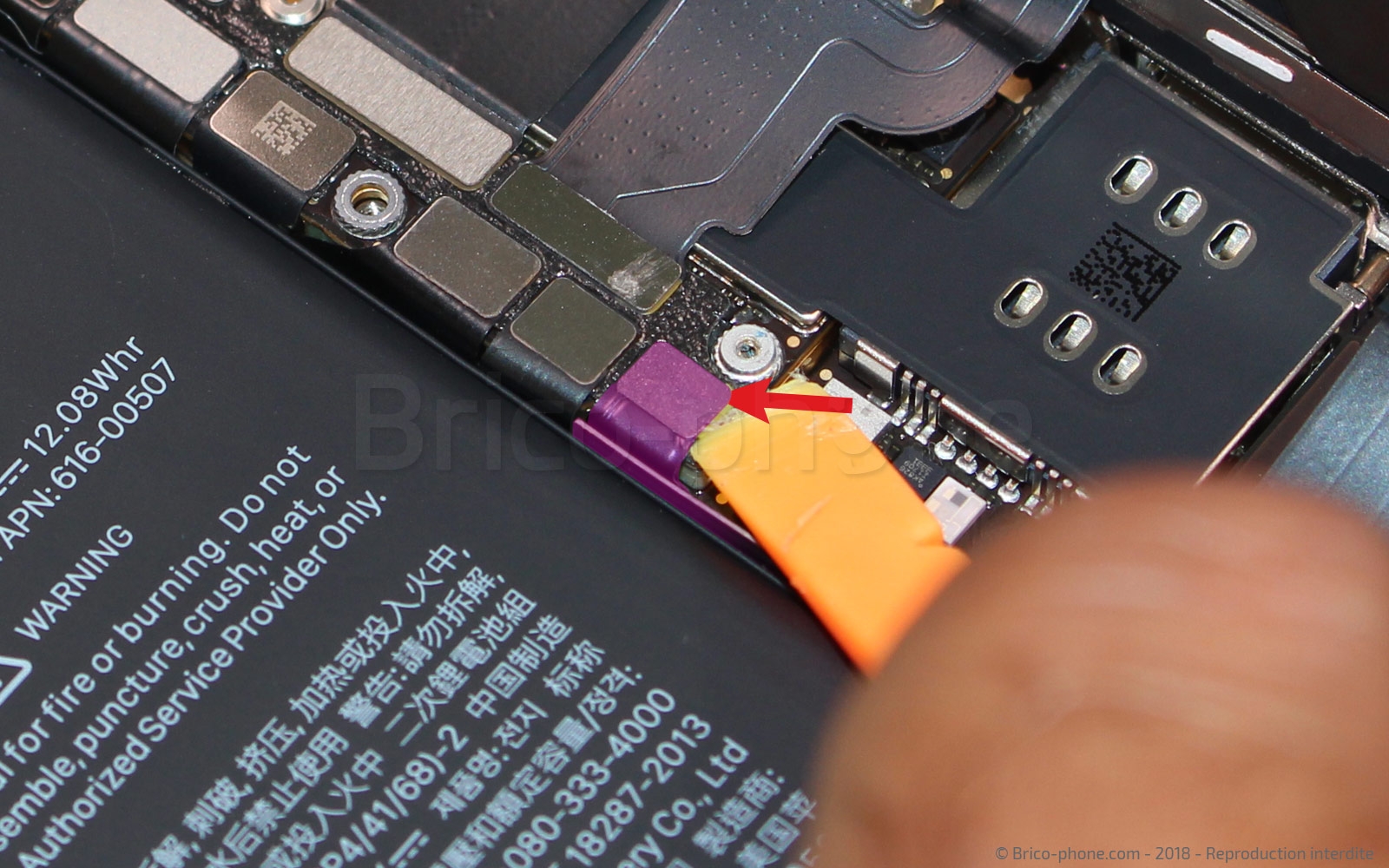

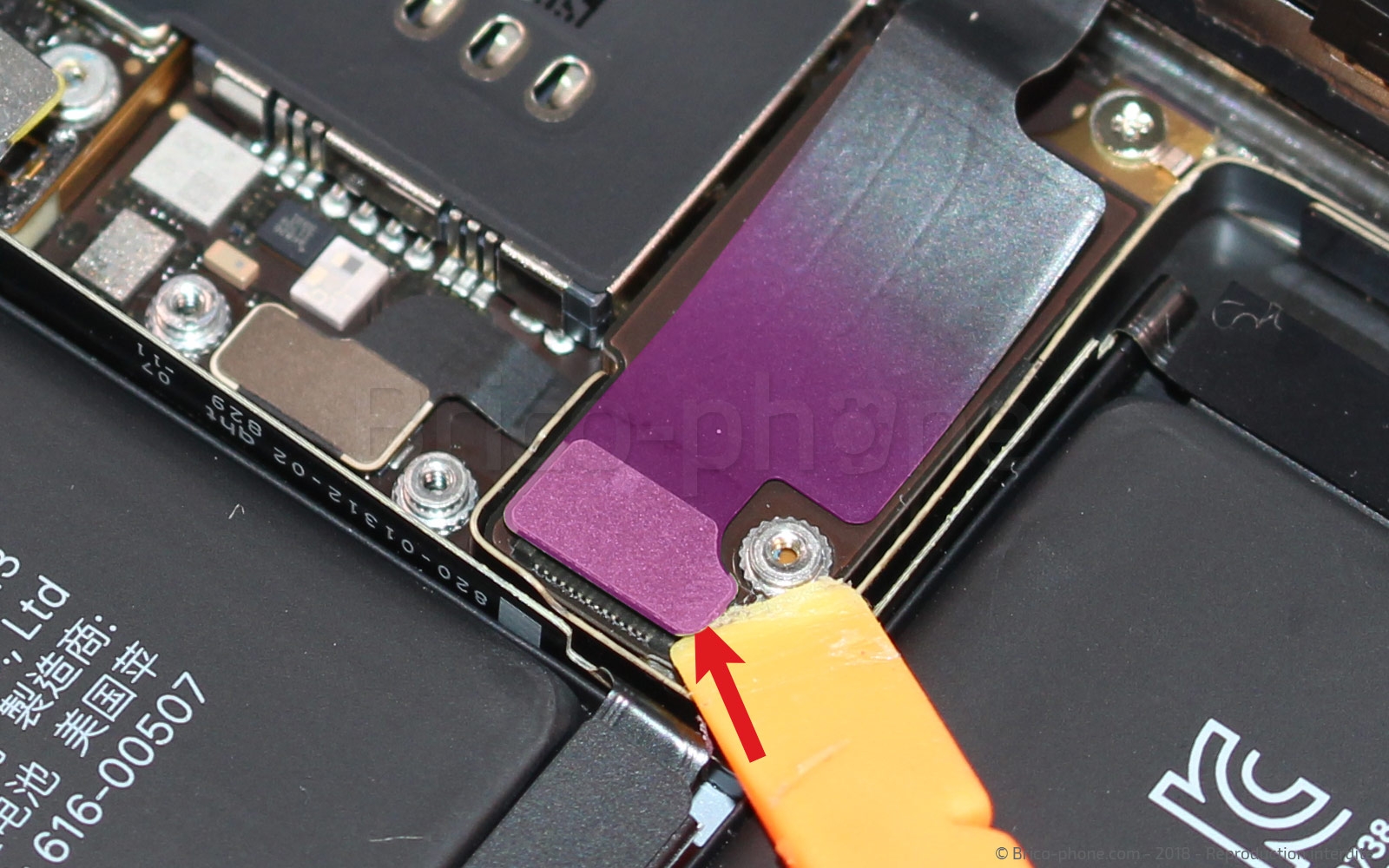

Pour cela, soulevez le petit connecteur depuis un angle grâce au levier en nylon, puis délogez légèrement la nappe.
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés

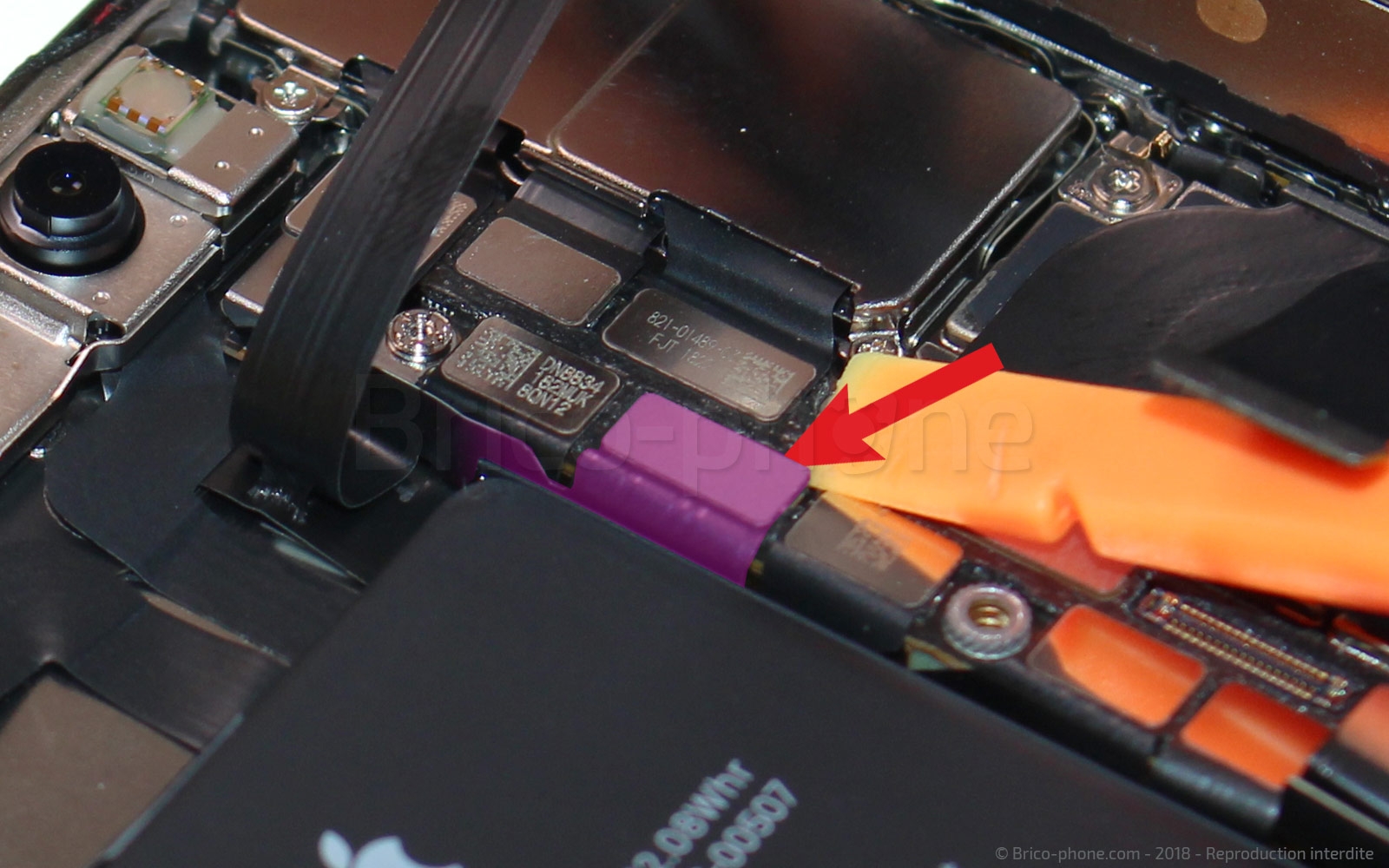

Etape 9 : Déconnecter les 3 nappes de l'écran
Pour détacher le bloc écran, soulevez les trois connecteurs que le relient à la carte mère.

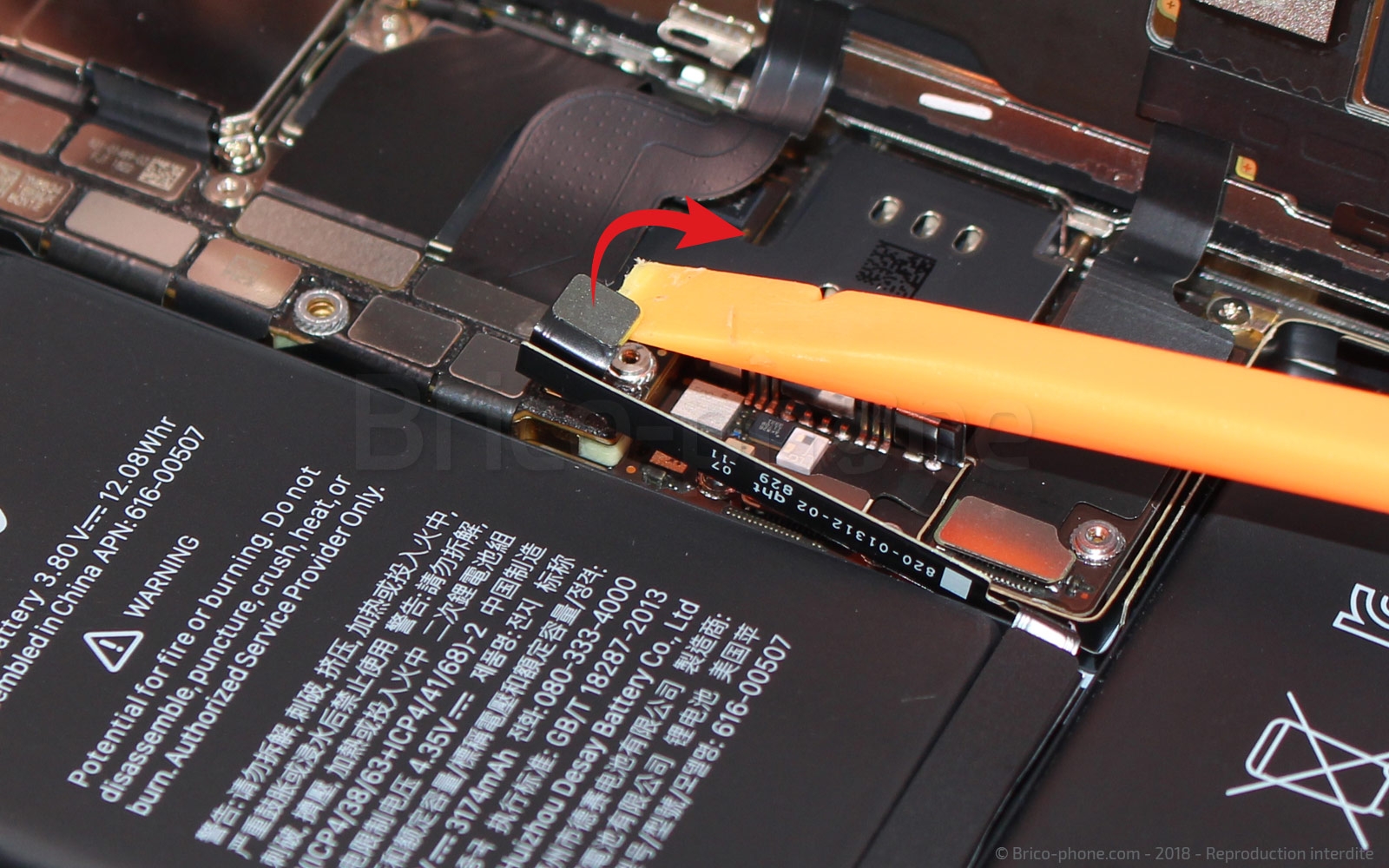

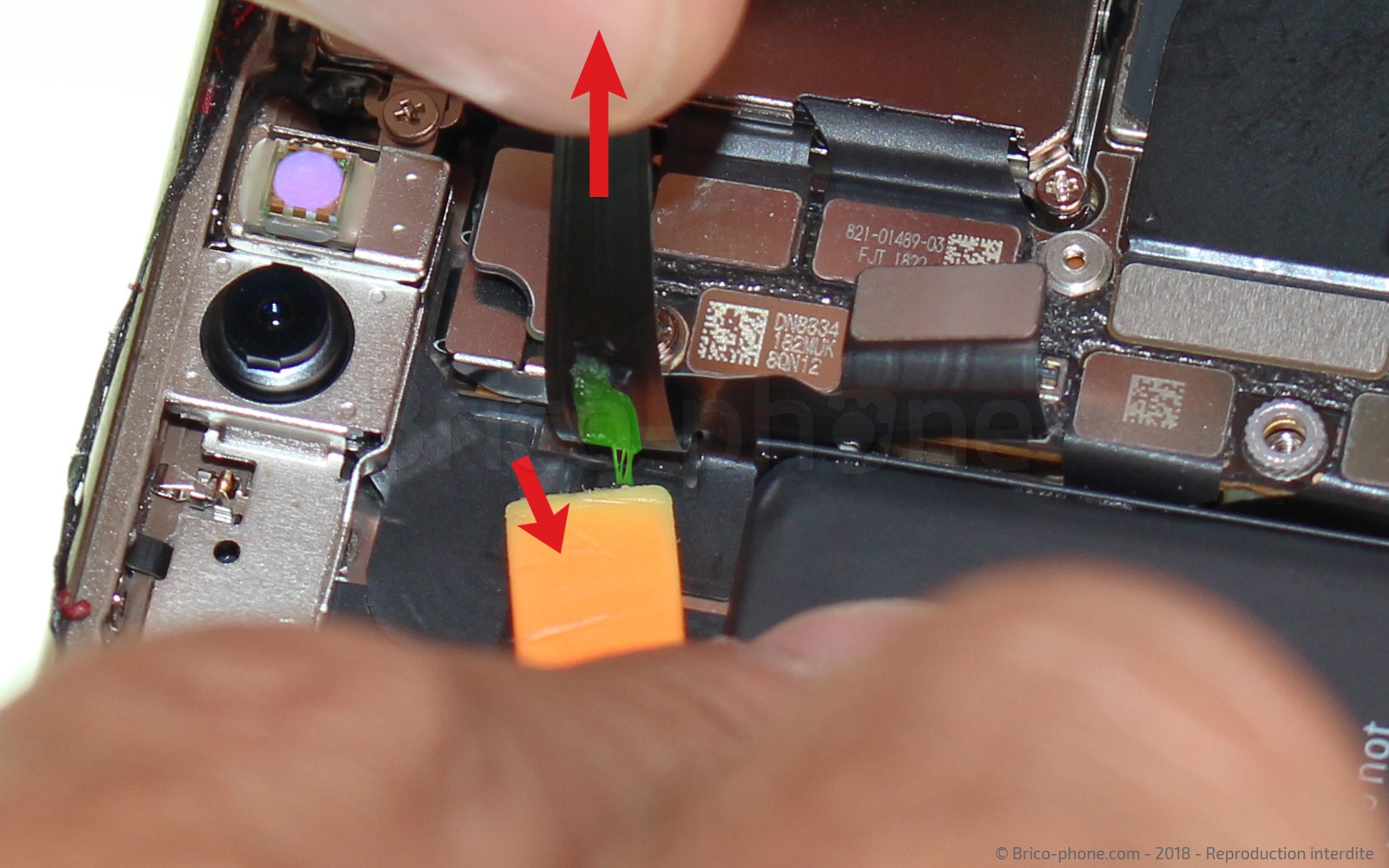

Commencez par le bas : la nappe qui gère le tactile, puis au dessus la nappe qui gère l'affichage Oled et enfin, tout en haut, la nappe de l'écouteur interne.
Etape 9 : Déconnecter les 3 nappes de l'écran
Etape 9 : Déconnecter les 3 nappes de l'écran
Etape 9 : Déconnecter les 3 nappes de l'écran
Etape 9 : Déconnecter les 3 nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés

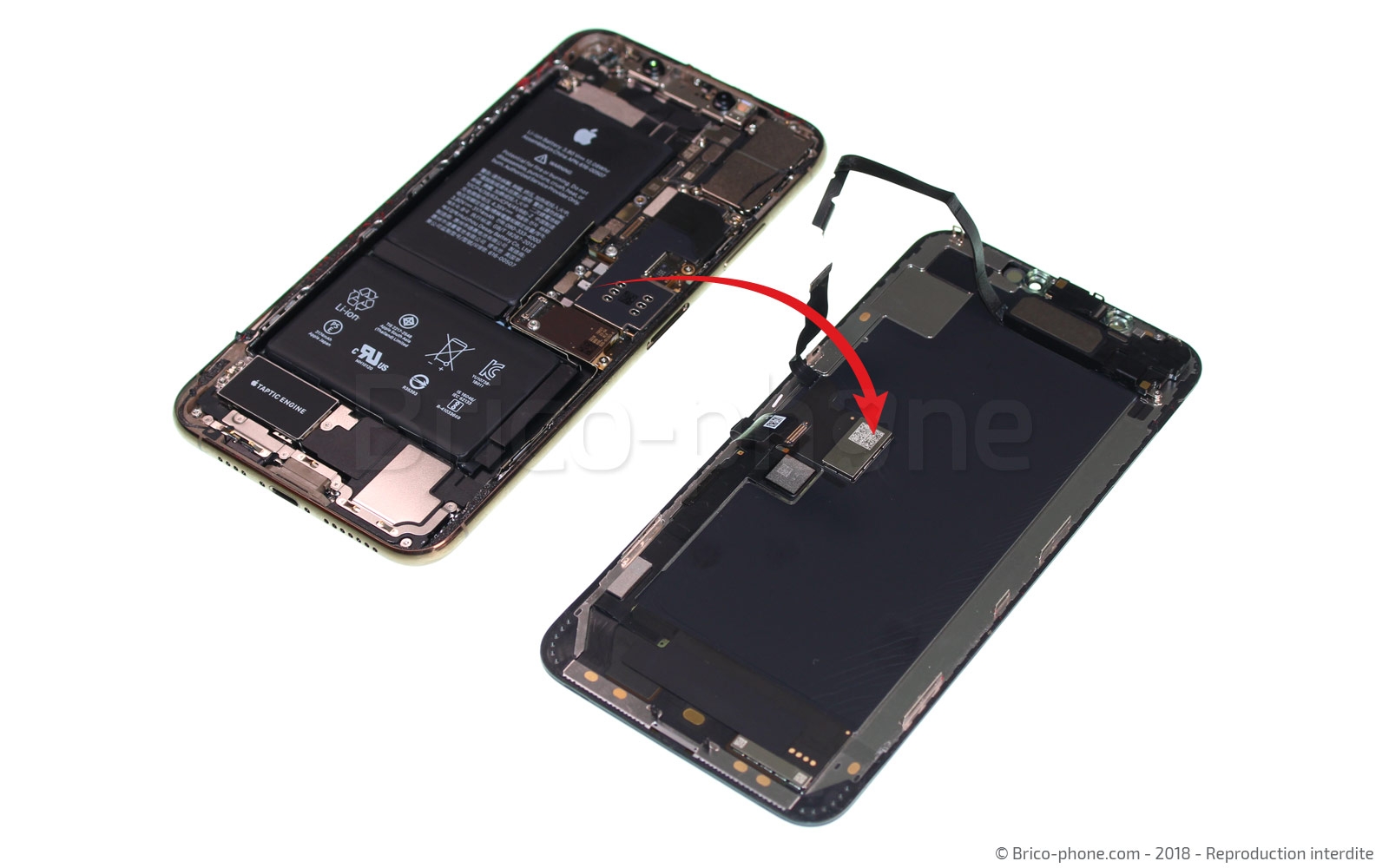

Etape 10 : Retirer le bloc écran
L'écran peut être encore maintenu par un point de colle sous la nappe de l'écouteur. Ne forcez pas et soulevez simplement la nappe de l'écouteur interne en appuyant en même temps sur la nappe collée en dessous.

L'écran peut maintenant être complètement retiré.
Mettez le châssis de côté, dans un endroit sûr car la carte mère n'est plus protégée.
Etape 10 : Retirer le bloc écran
Etape 10 : Retirer le bloc écran
Etape 10 : Retirer le bloc écran
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Dévisser l'écouteur interne

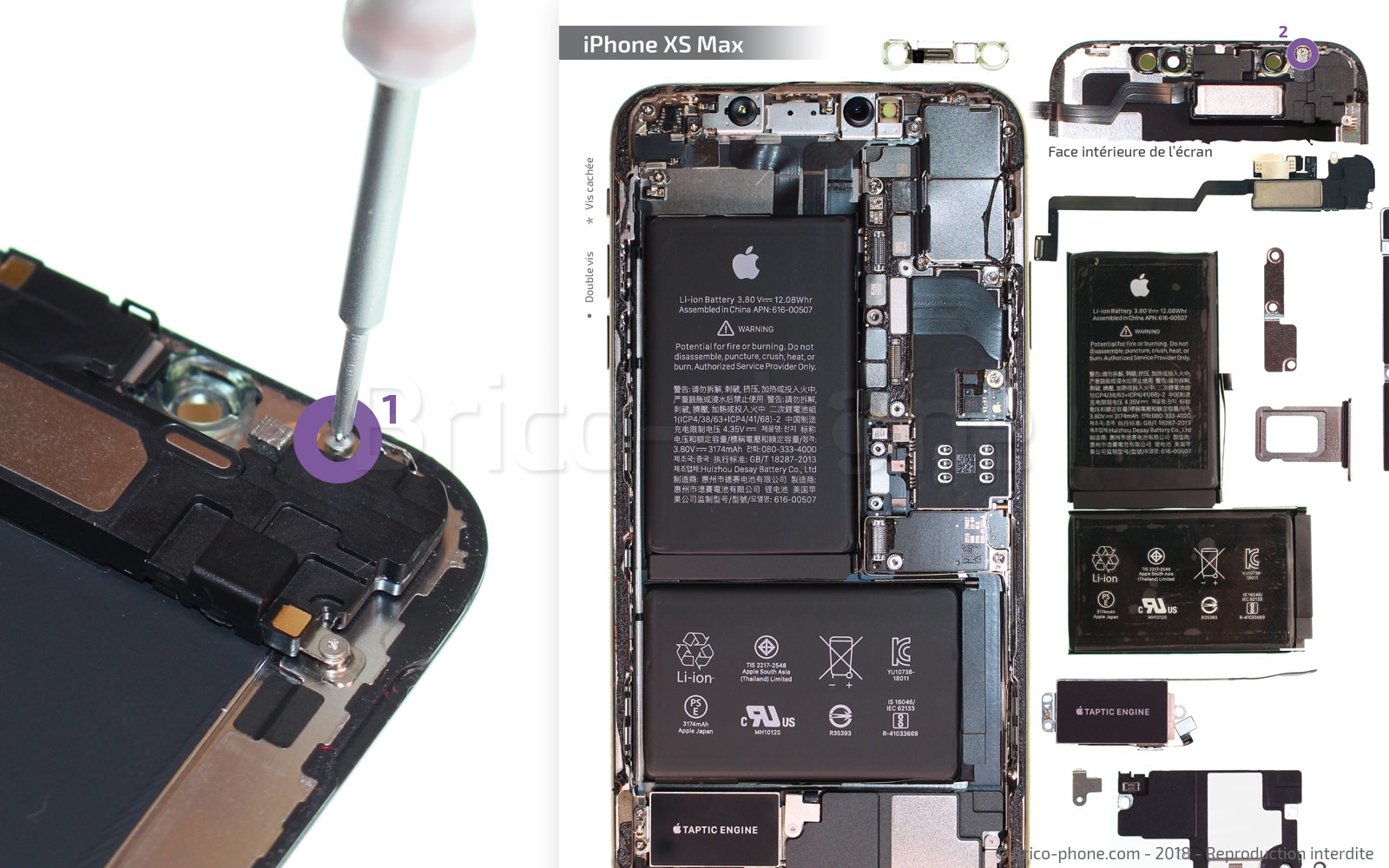

Afin de le repositionner sur le nouvel d'écran, il vous faut récupérer la nappe écouteur interne. Pour cela, utilisez le tournevis triwing 0,6. Positionnez bien les vis (nommées C1 à C3 et entourées en violet) au fur et à mesure sur le patron d'aide.

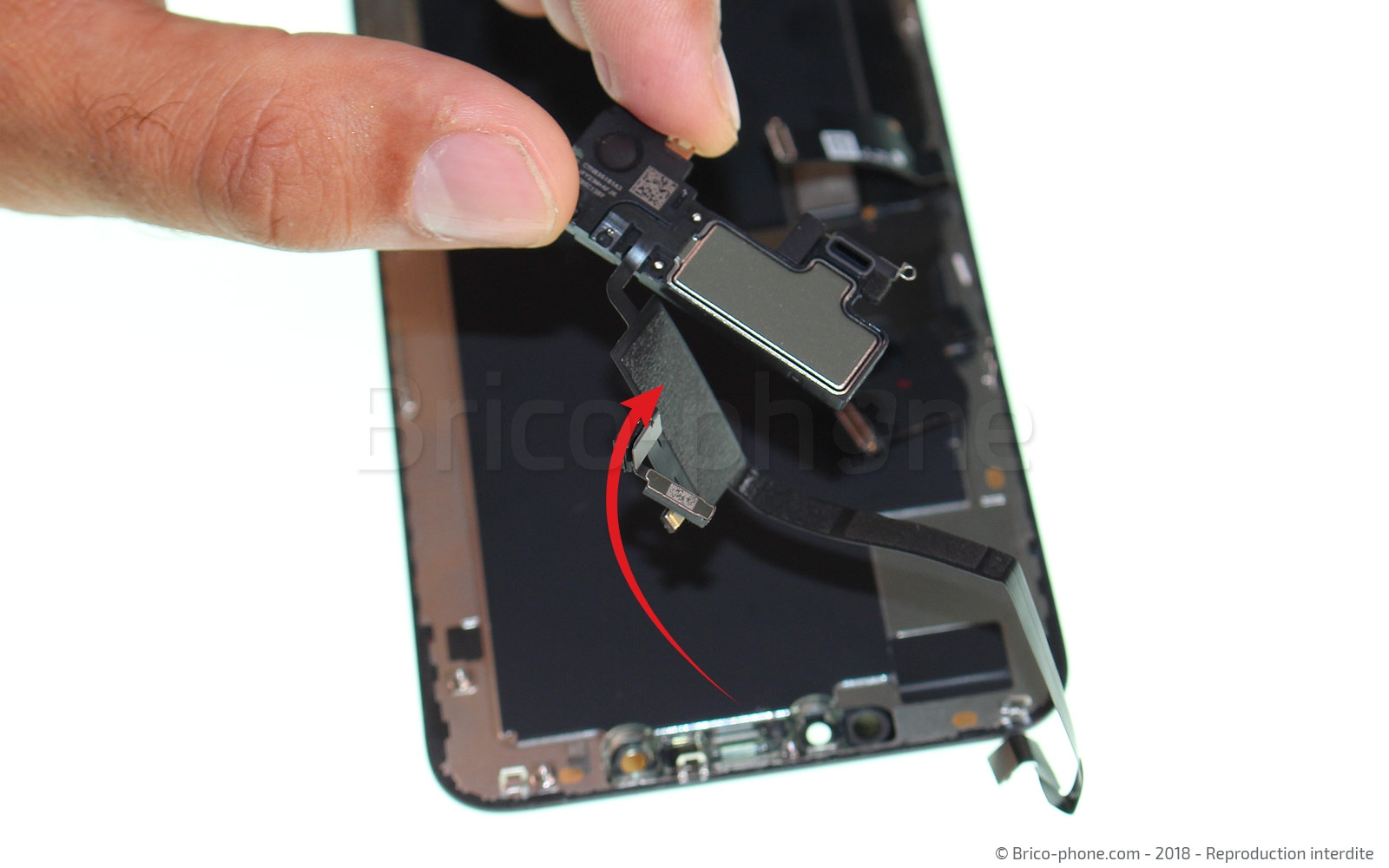

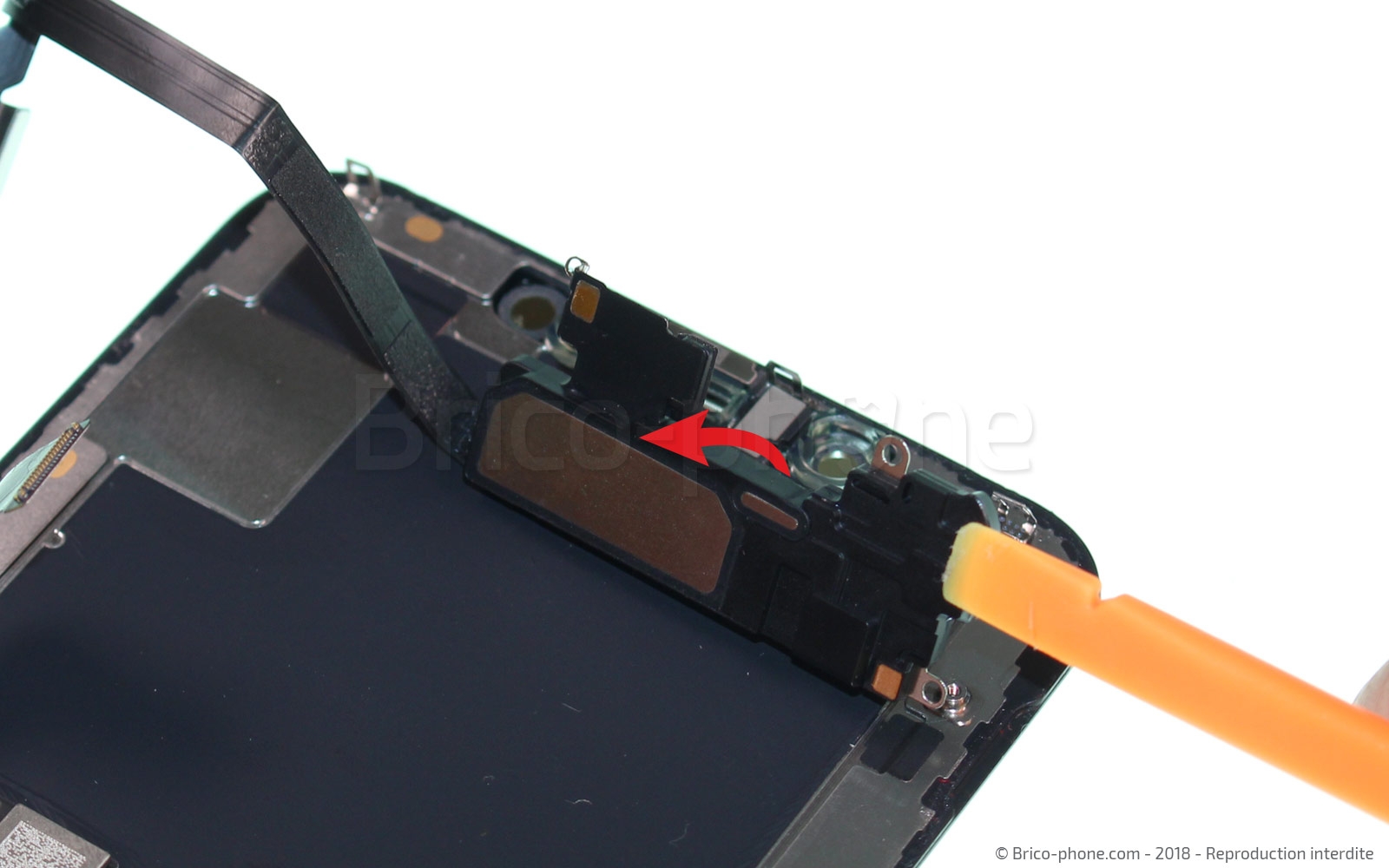

Soulevez ensuite la partie écouteur (bloc noir et gris) afin de le rabattre côté écran, cela permet de faire apparaître les trois autres éléments qui sont rattachés à cette pièce détachée.
Etape 11 : Dévisser l'écouteur interne
Etape 11 : Dévisser l'écouteur interne
Etape 11 : Dévisser l'écouteur interne
Etape 11 : Dévisser l'écouteur interne
Outils du kit utilisés
Outils du kit utilisés

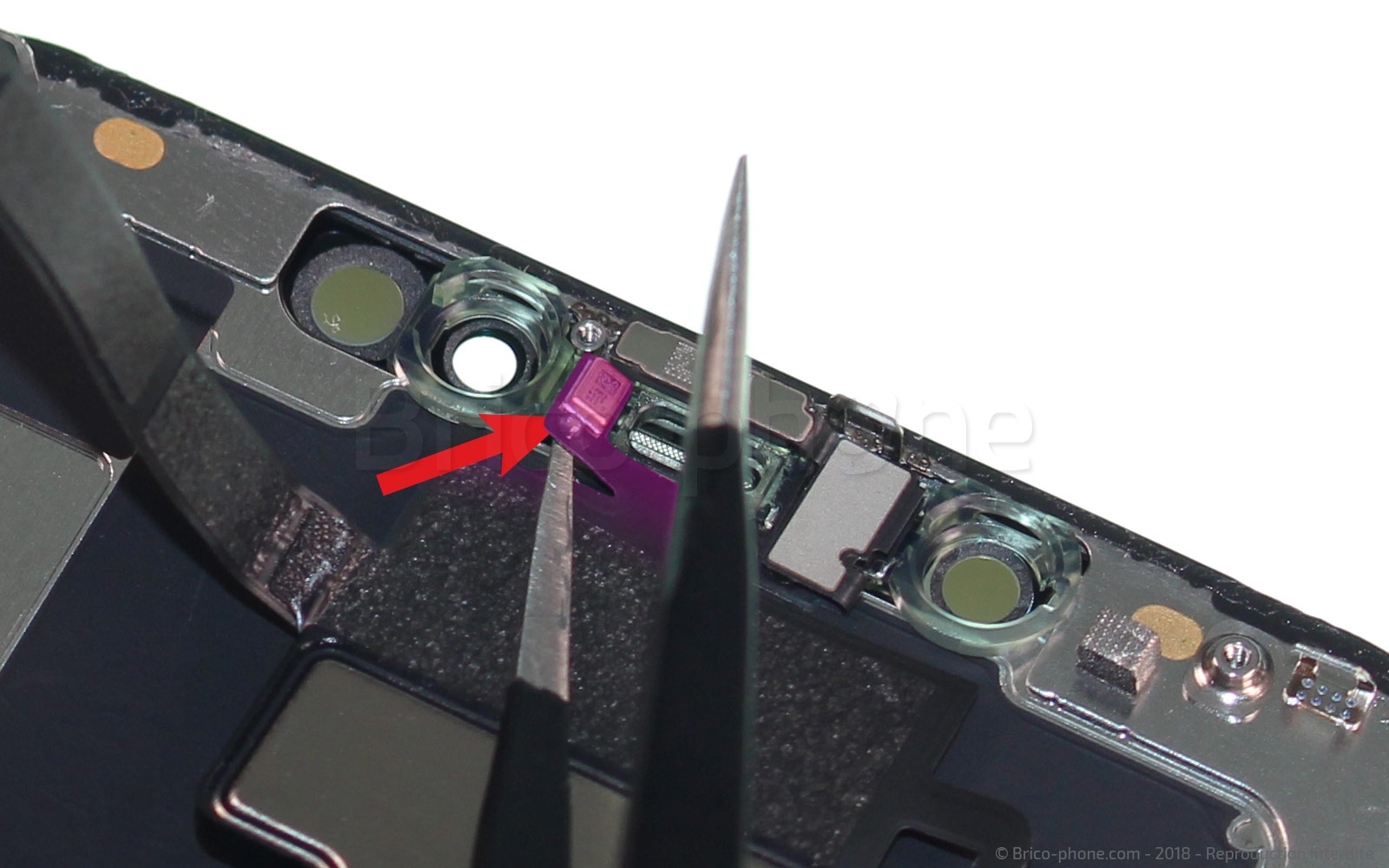

Etape 12 : Décoller le micro, le capteur de luminosité et de proximité et l'illuminateur
A l'aide de la pointe de la pincette, décollez le micro d'ambiance (petit carré doré soudé sur la nappe).

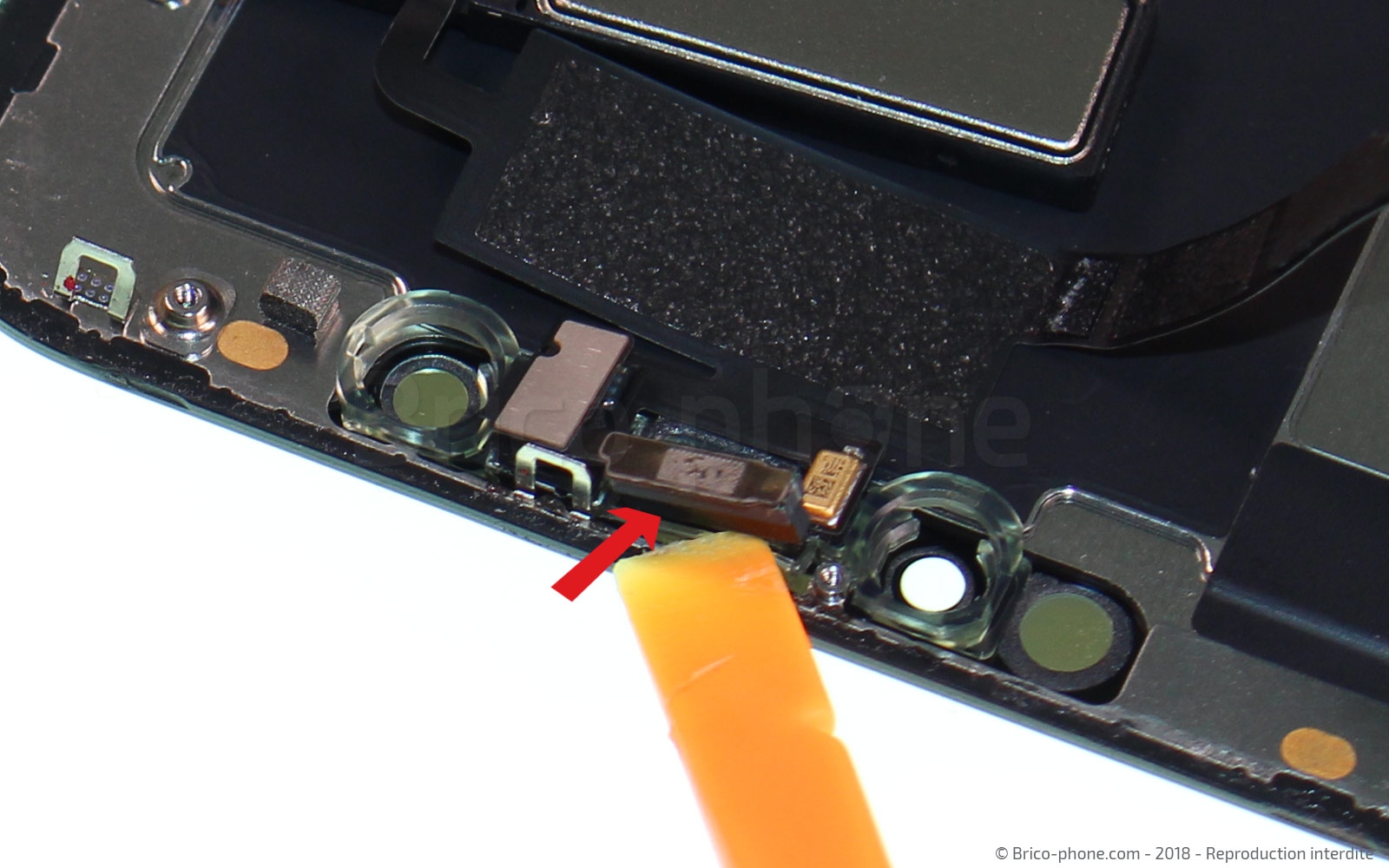

Délogez ensuite le capteur de luminosité ambiante en le soulevant avec le levier.
Et enfin, sortez de son emplacement le capteur de proximité et l'illuminateur (gère la fonction Face ID dans le noir).
Etape 12 : Décoller le micro, le capteur de luminosité et de proximité et l'illuminateur
Etape 12 : Décoller le micro, le capteur de luminosité et de proximité et l'illuminateur
Etape 12 : Décoller le micro, le capteur de luminosité et de proximité et l'illuminateur
Etape 12 : Décoller le micro, le capteur de luminosité et de proximité et l'illuminateur
Outils du kit utilisés
Outils du kit utilisés

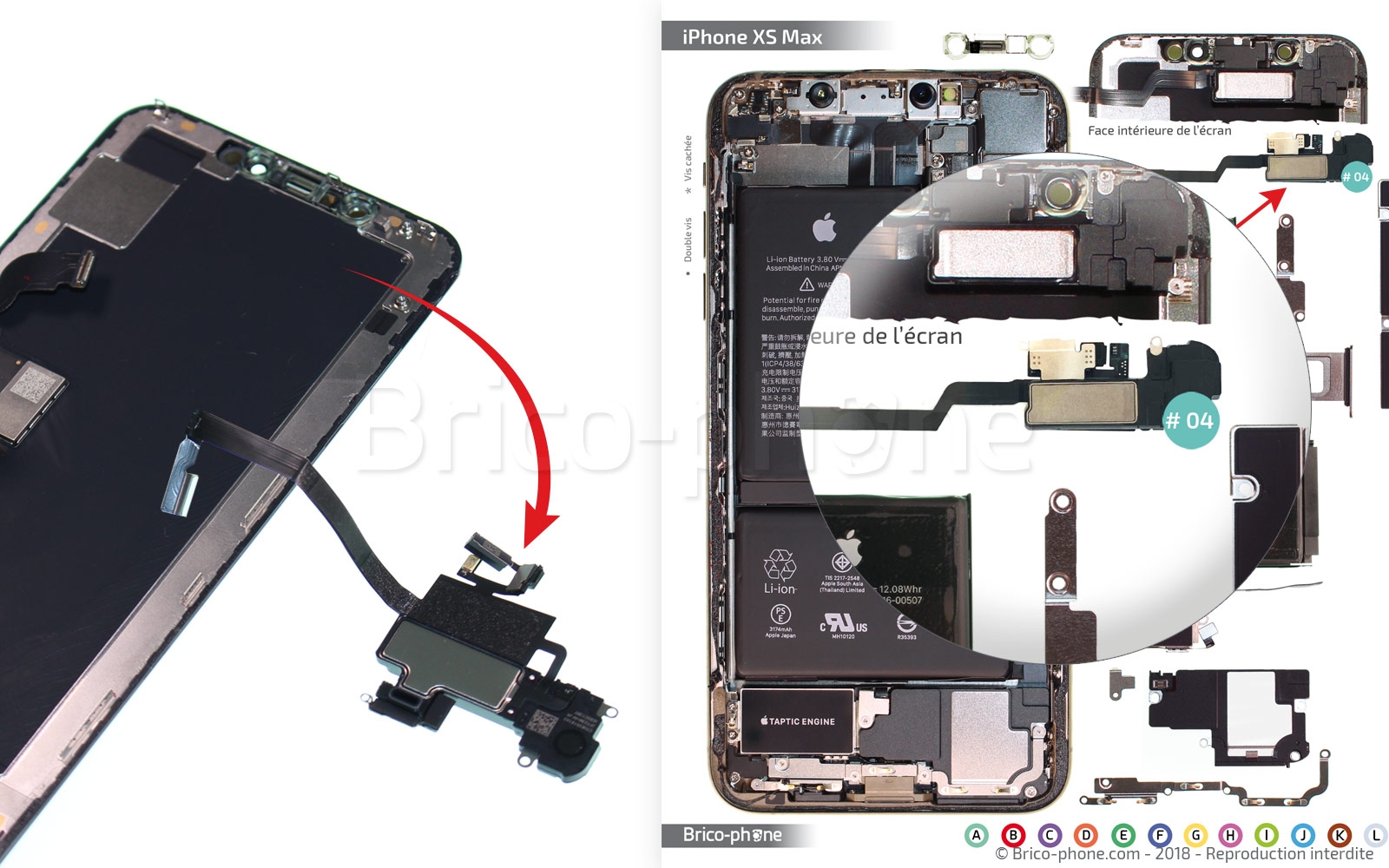

Etape 13 : Retirer l'écouteur interne
L'écouteur interne nommé #04 peut maintenant être retiré.
Etape 13 : Retirer l'écouteur interne
Etape 13 : Retirer l'écouteur interne
Etape 13 : Retirer l'écouteur interne

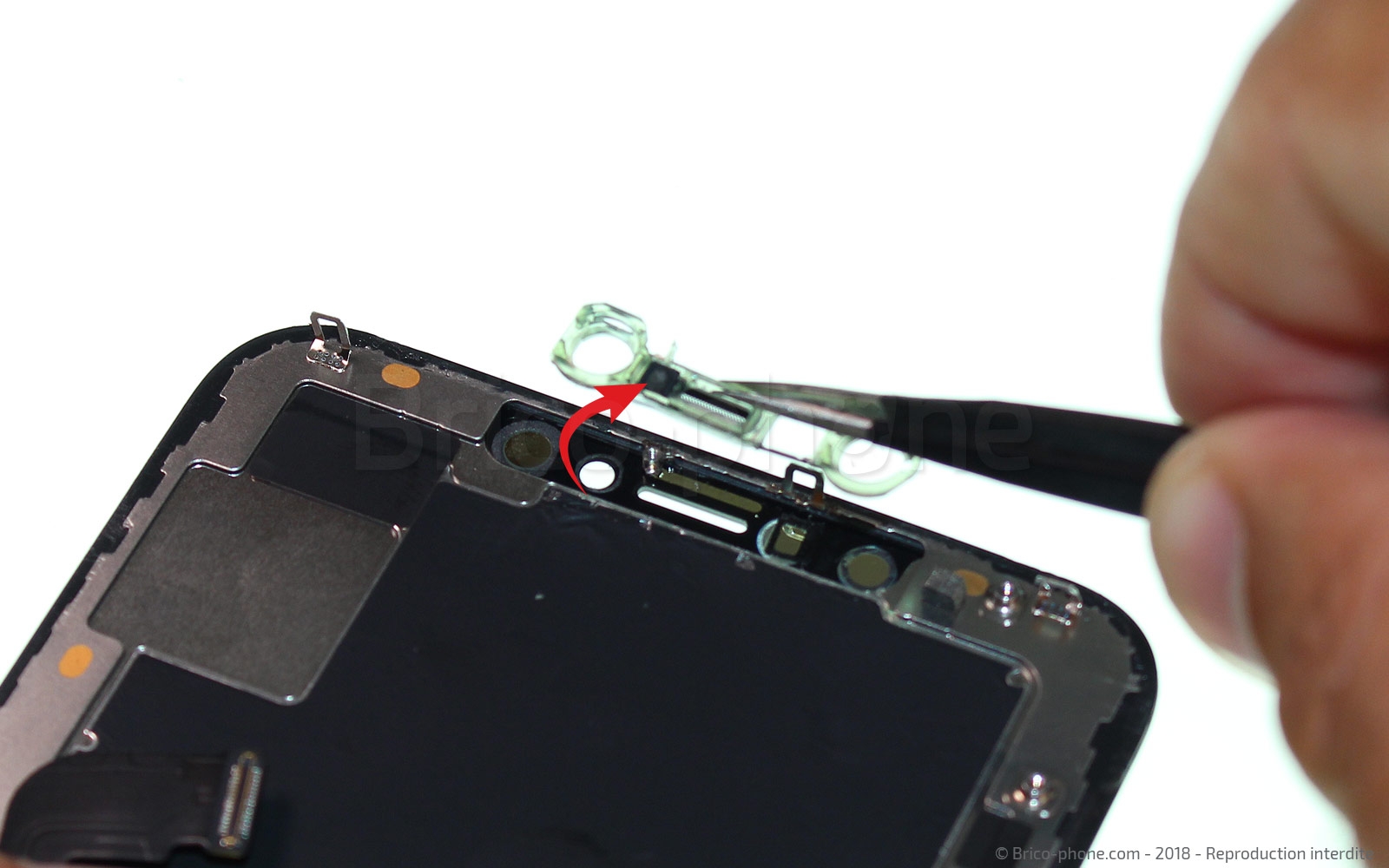

Etape 14 : Récupérer le clips caméra

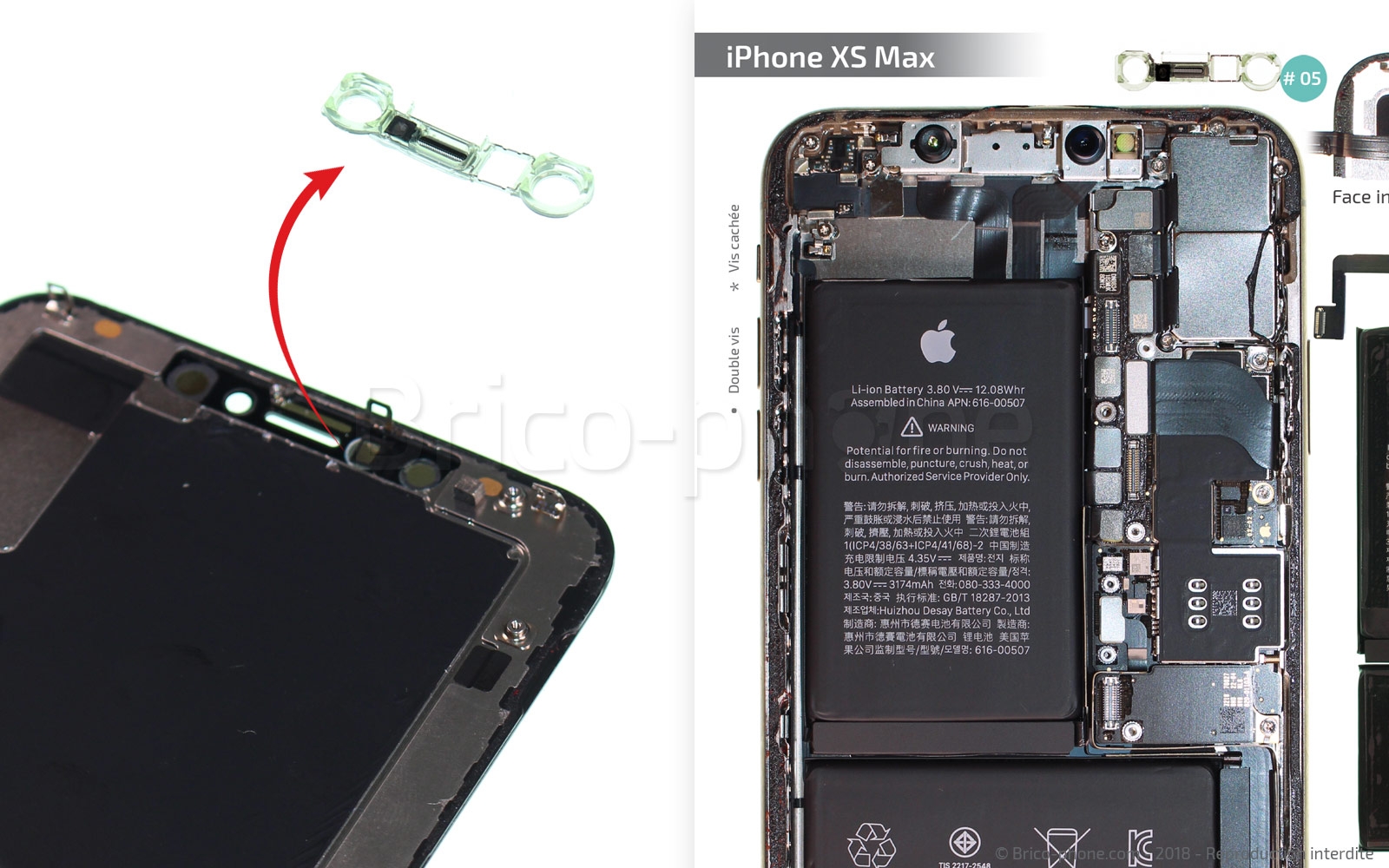

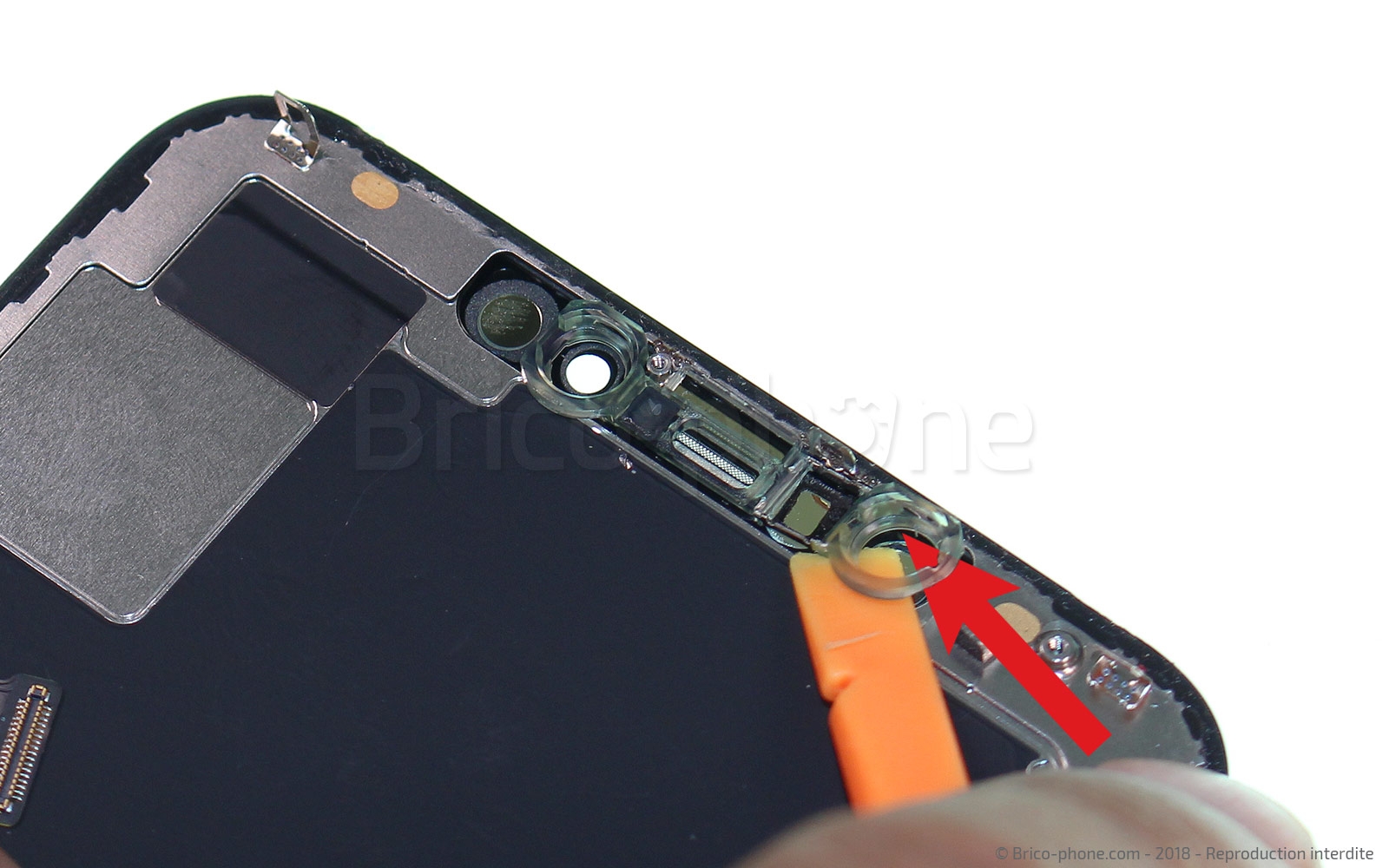

Les caméras avant et le micro sont calés dans ce petit élément plastique. S'il n'est pas présent sur votre nouvel écran, vous devez le récupérer en le décollant avec le levier en nylon.
Veillez à ce que la grille de l'écouteur vienne bien avec cet élément, appelé #05 sur notre support d'aide au montage.
Etape 14 : Récupérer le clips caméra
Etape 14 : Récupérer le clips caméra
Etape 14 : Récupérer le clips caméra
Etape 14 : Récupérer le clips caméra
Outils du kit utilisés
Outils du kit utilisés

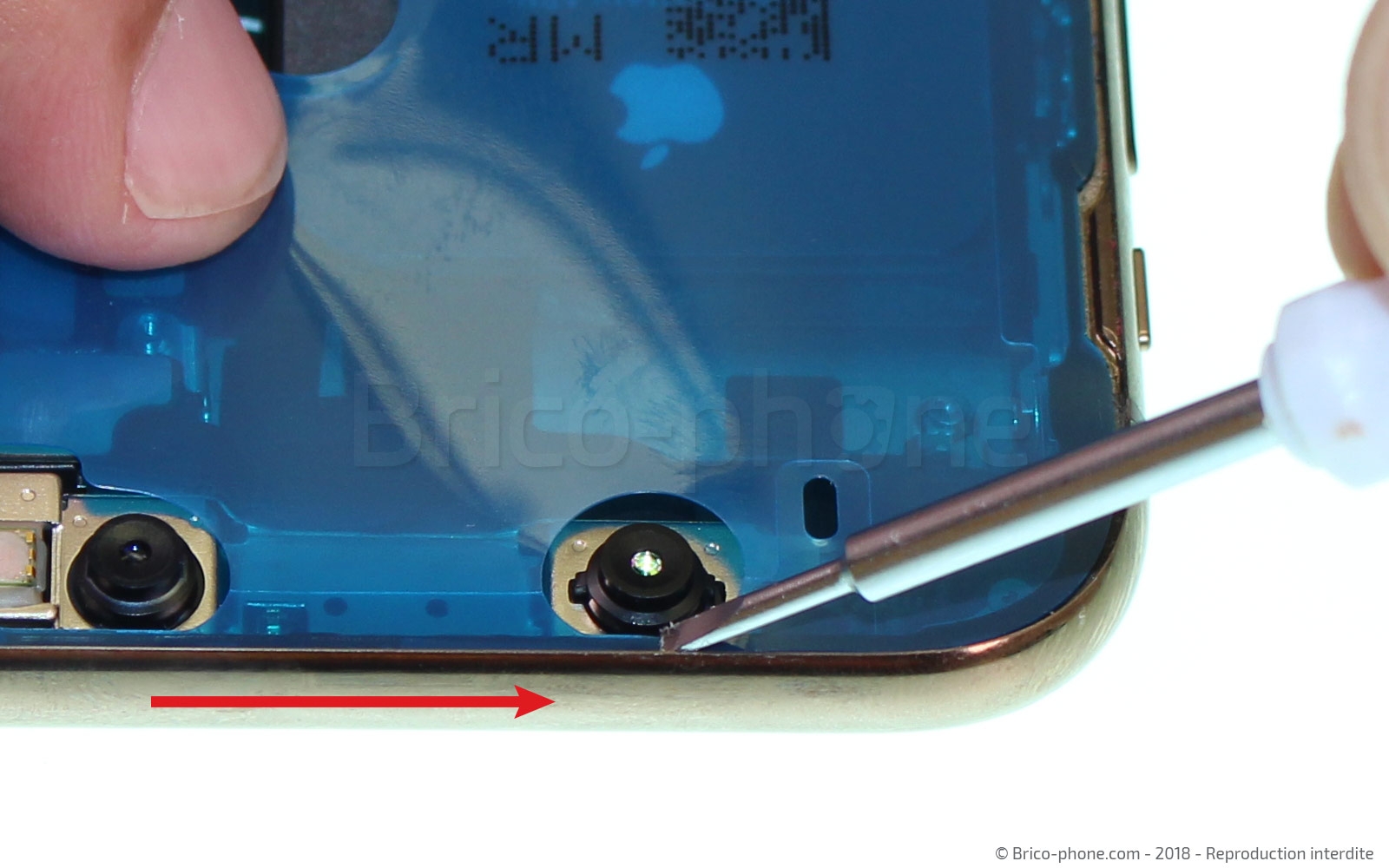

Etape 15 : Nettoyer le châssis

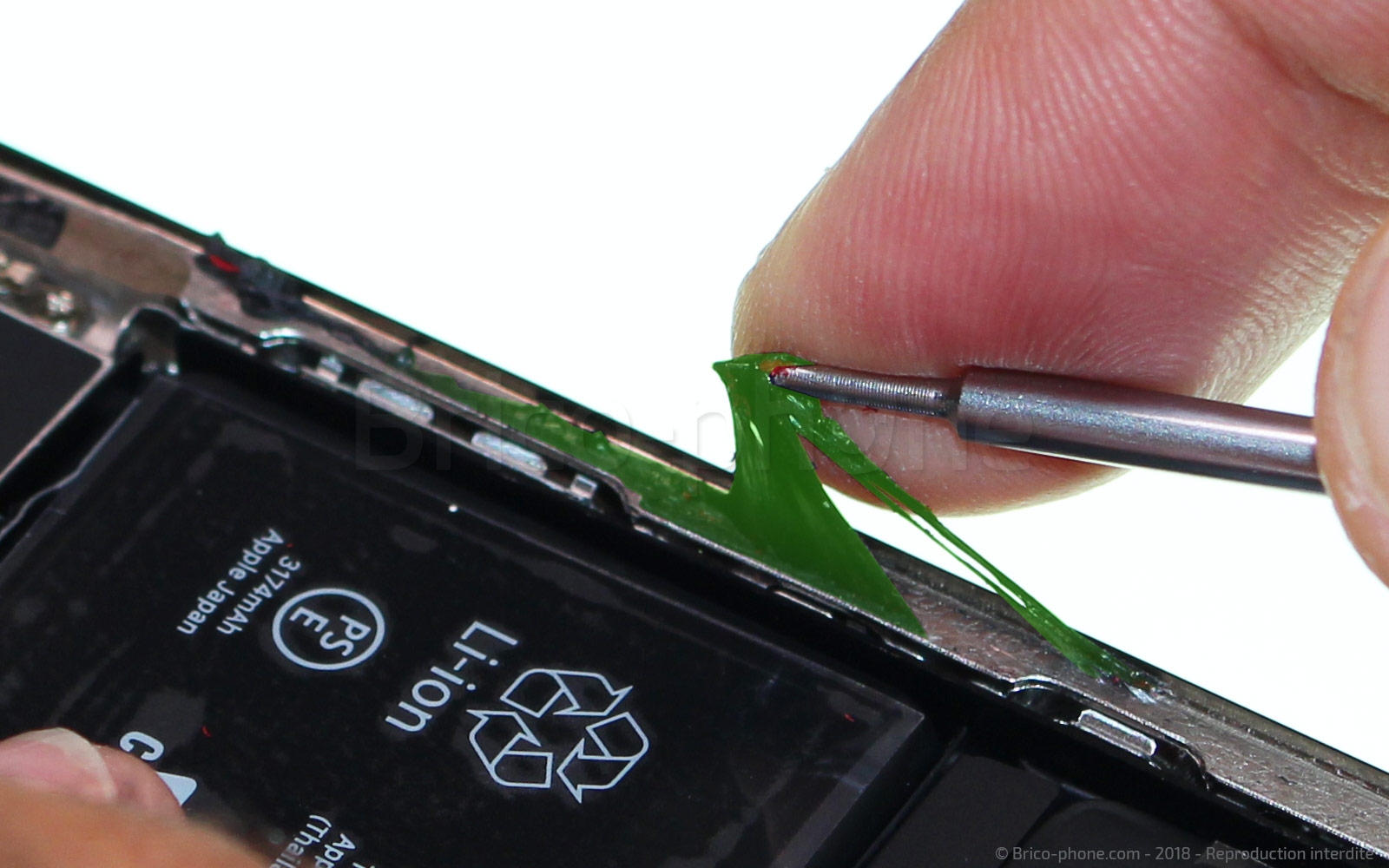

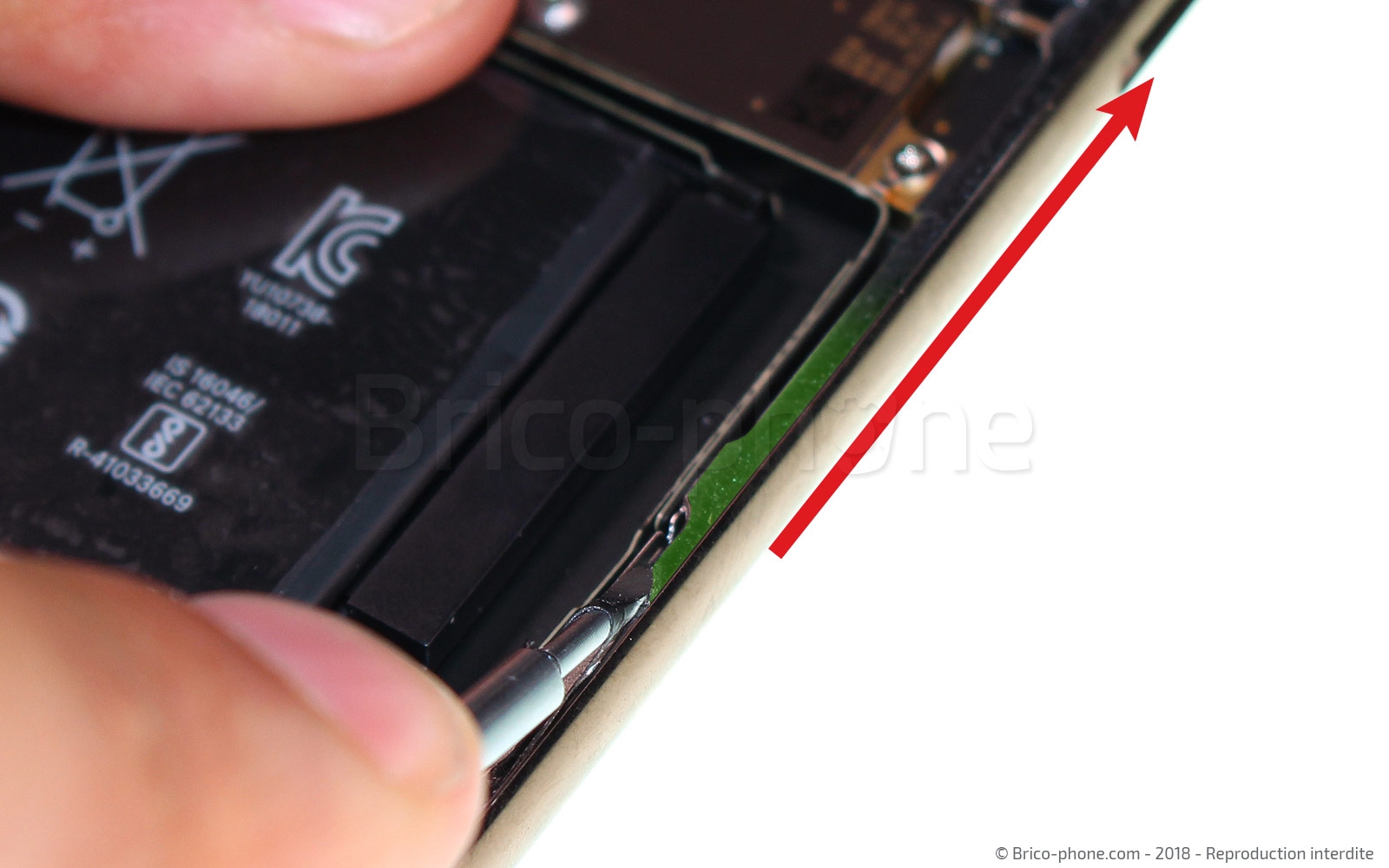

Afin d'assurer un remontage propre, nettoyez les contours du châssis des résidus de joint d'étanchéité.
Pour cela, utilisez le tournevis plat.
Tirez sur les accumulations de colle pour les retirer.
Etape 15 : Nettoyer le châssis
Etape 15 : Nettoyer le châssis
Etape 15 : Nettoyer le châssis
Outils du kit utilisés
Outils du kit utilisés

Etape 16 : Poser le joint d'étanchéité
Nous vous conseillons fortement de poser un nouveau joint d'étanchéité. Vous ne retrouverez pas une norme IP68 comme à l'origine mais votre iPhone XS Max sera ainsi mieux protégé des éclaboussures et de la poussière.

Attention, tout iPhone ouvert ne sera plus étanche, nous vous conseillons donc de l'éloigner de l'eau ou d'utiliser une coque étanche.

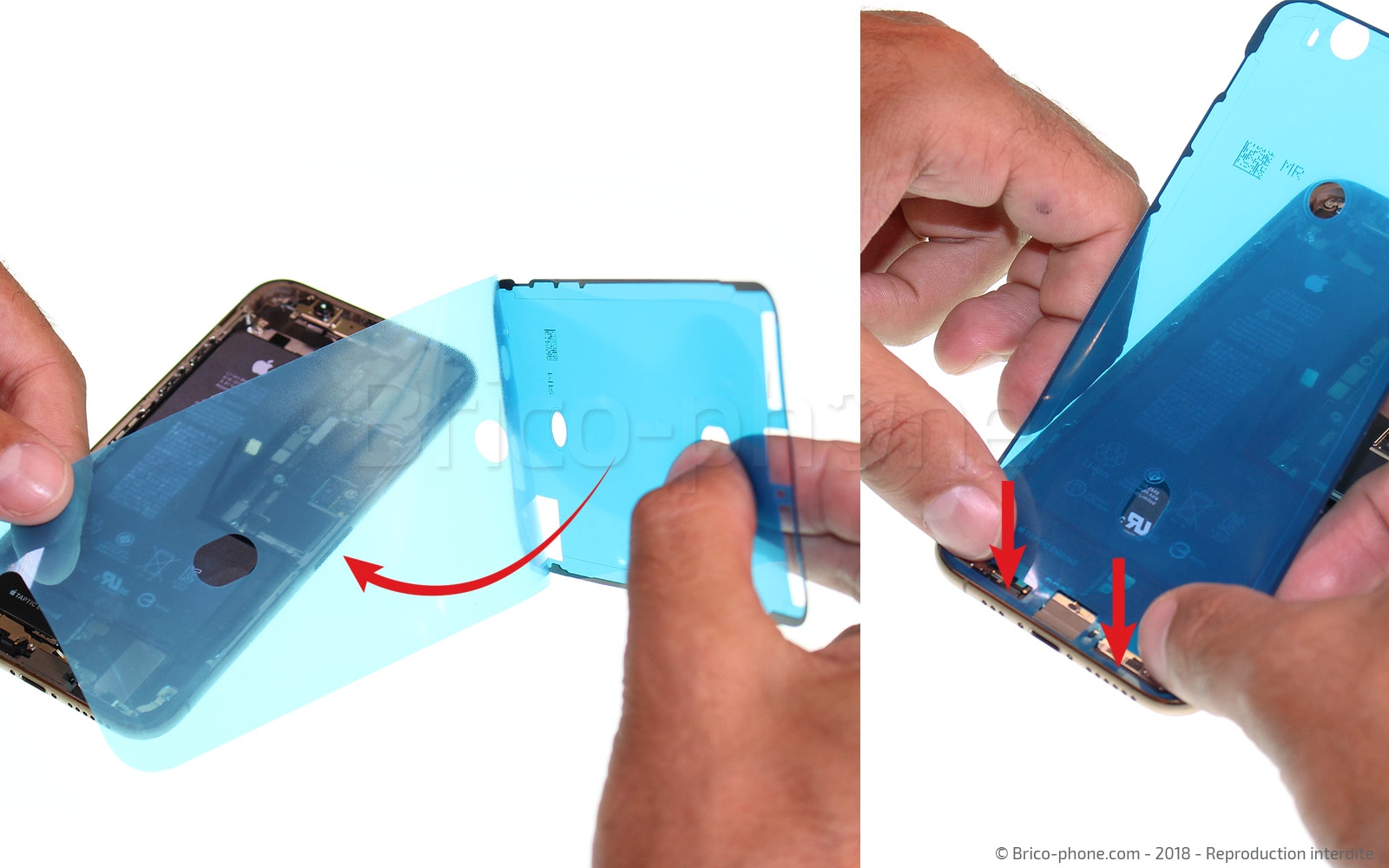

Afin de positionner le nouveau joint, retirez le premier film plus grand et appuyez ensuite sur le joint pour bien le faire adhérer au châssis. Utilisez le tournevis plat. Retirez ensuite les deux derniers films doucement, si vous voyez que le joint vient avec le guide de pose, reposez et appuyer de nouveau.
Etape 16 : Poser le joint d'étanchéité
Etape 16 : Poser le joint d'étanchéité
Etape 16 : Poser le joint d'étanchéité
Etape 16 : Poser le joint d'étanchéité
Etape 16 : Poser le joint d'étanchéité
Outils du kit utilisés
Outils du kit utilisés
