Changement de lentille de protection d'appareil photo sur iPhone 7

Temps estimé : 20 min
Difficulté : 3/5
Note de réparabilité : 16/20
iPhone 7 | Temps estimé : 20 min Difficulté : 3/5

Ce tutoriel photo vous montre comment remplacer facilement une lentille brisée sur un iPhone 7.

Diagnostic

› La lentille de votre caméra arrière d'iPhone 7 est rayée ou brisée

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Lentille de protection sans bague pour caméra arrière iPhone 7
5,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°3 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité Noir pour écran d'iPhone 7
4,90 €
Ajouter au panier

Avant de commencer
Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1660 et A1778 correspondent bien à un iPhone 7. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification https://www.brico-phone.com/identification-modele.htm pour connaître le modèle que vous possédez.

Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !
Etape 1 : Retirer la lentille cassée

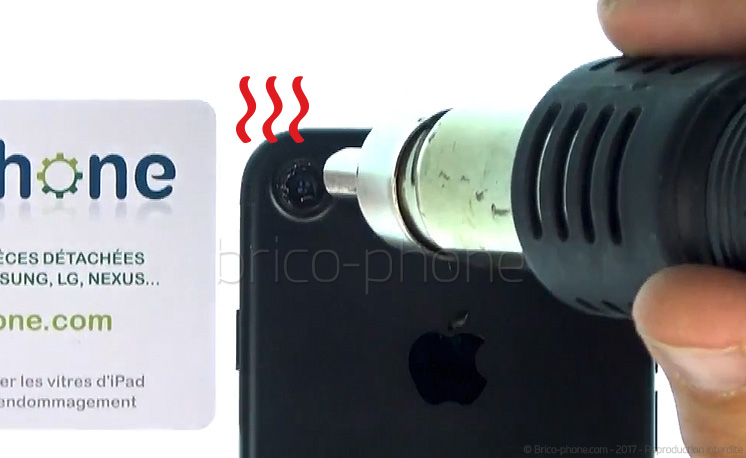

A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez les restes de lentille afin de décoller les morceaux facilement.

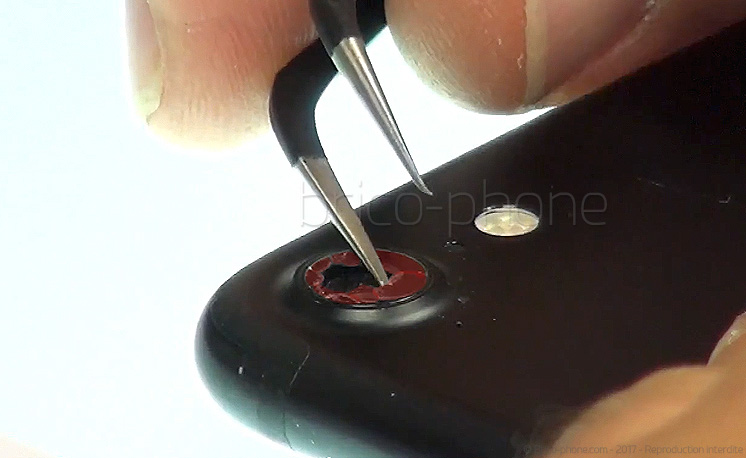

En utilisant la pincette, débarrassez le châssis de tous les petits morceaux de verre en veillant bien à ne pas endommager l'objectif de la caméra arrière.
Etape 1 : Retirer la lentille cassée
Etape 1 : Retirer la lentille cassée
Etape 1 : Retirer la lentille cassée
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 2 : Nettoyer les résidus de colle

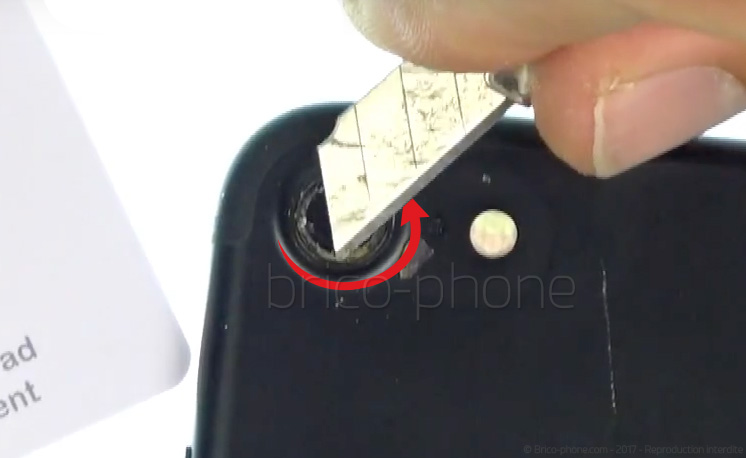

Le châssis sur lequel est collé la lentille doit être vierge de tous résidus. Commencez par enlever le surplus grâce à la pointe d'un cutter.

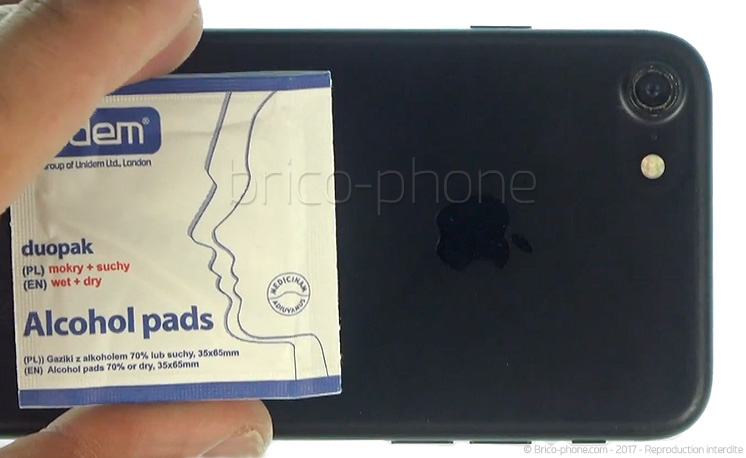

Puis, utilisez une lingette imbibée d'alcool fournie dans le kit d'outils spécial, afin de finaliser le nettoyage.

Vérifiez bien qu'aucun bout de verre ni aucune poussière n'est venu se poser sur l'objectif de la caméra avant la repose de la nouvelle lentille.
Etape 2 : Nettoyer les résidus de colle
Etape 2 : Nettoyer les résidus de colle
Etape 2 : Nettoyer les résidus de colle
Etape 2 : Nettoyer les résidus de colle
Outils optionnels
Outils optionnels
Cutter en inox
6,90 €
Lot de 2 lingettes imbibées
0,49 €
Etape 3 : Préparer le collage

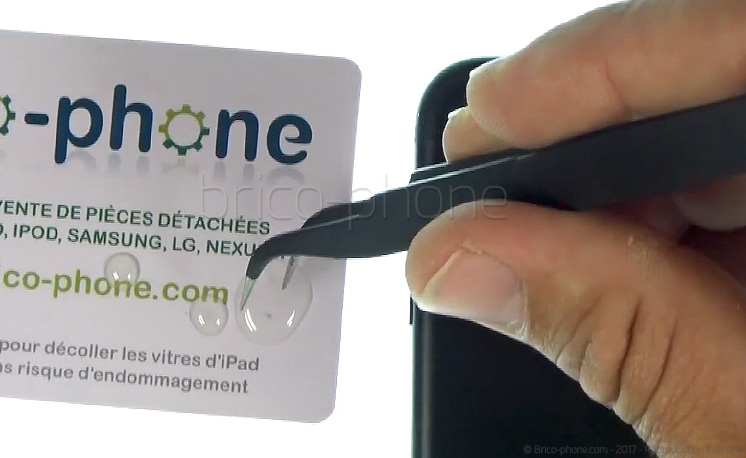

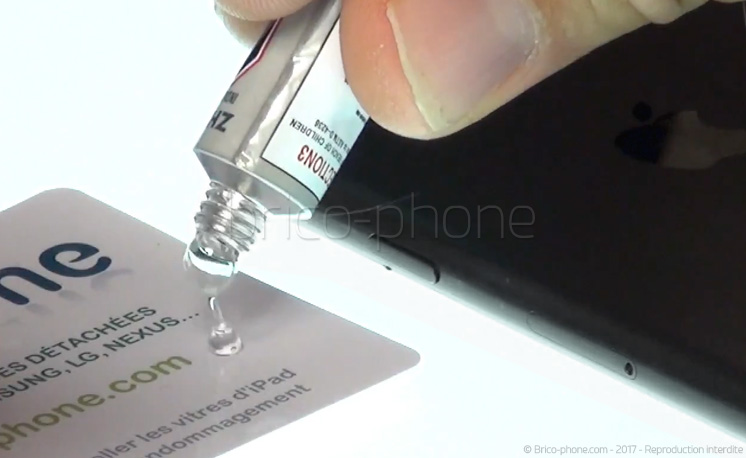

Utilisez le tube de colle B7000. Sur une carte plastique ou un autre support quelconque, laissez couler une ou deux touches de colle.

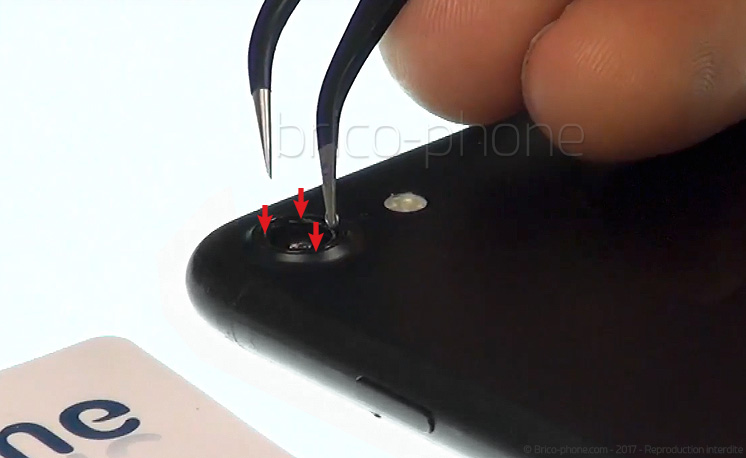

Ensuite, grâce aux pointes de la pincette, trempez l'extrémité pour y saisir de la colle et positionnez quelques points très fins sur tout le contour du châssis où va se coller la lentille.
Etape 3 : Préparer le collage
Etape 3 : Préparer le collage
Etape 3 : Préparer le collage
Etape 3 : Préparer le collage
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Colle professionnelle B7000 en tube de 3ml
3,90 €
Etape 4 : Coller la nouvelle lentille

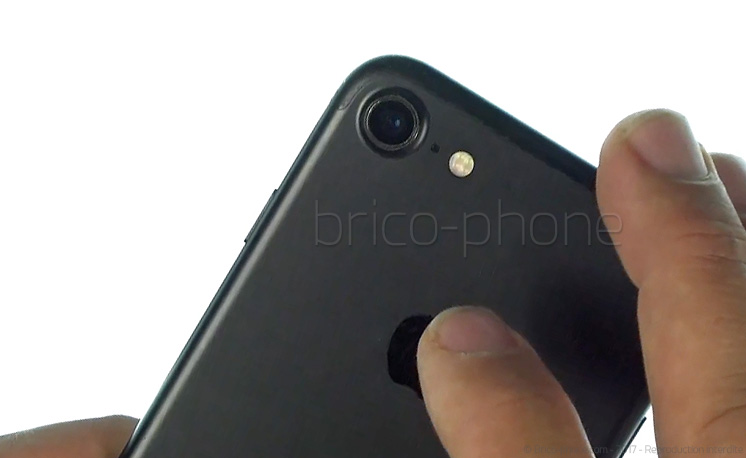

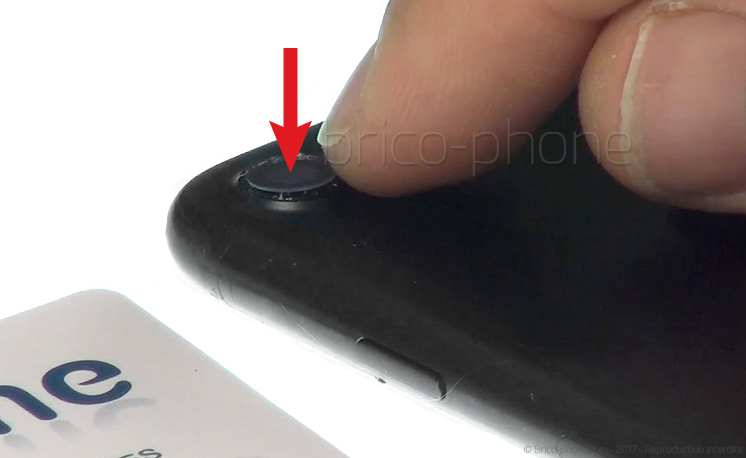

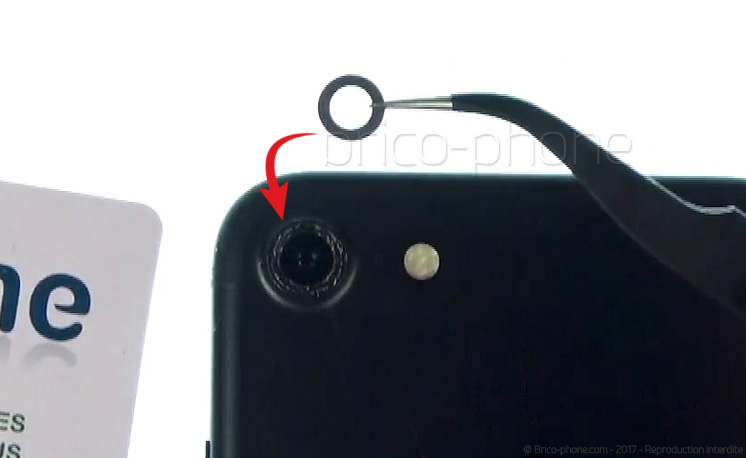

A l'aide de la pincette, saisissez la lentille de remplacement en vérifiant le sens de pose, puis collez-la en pressant avec le doigt.

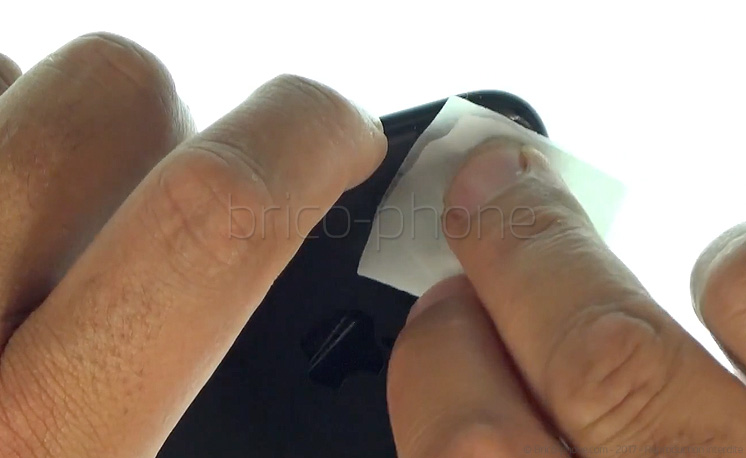

Utilisez une lingette imbibée pour nettoyer les résidus de colle qui auraient éventuellement débordés lors de la pose.
Etape 4 : Coller la nouvelle lentille
Etape 4 : Coller la nouvelle lentille
Etape 4 : Coller la nouvelle lentille
Etape 4 : Coller la nouvelle lentille
Outils du kit utilisés
Outils du kit utilisés
