Changement d'écran (vitre+châssis+LCD) sur P8 Lite

Temps estimé : 45 min
Difficulté : 2/5
P8 Lite | Temps estimé : 45 min | Difficulté : 2/5

Ce guide photos vous explique comment remplacer le bloc écran vitre et LCD sur votre Huawei P8 Lite.

Diagnostic

› La vitre de votre P8 Lite est brisée
› Le LCD présente des défauts (tâches, traits)
› Le tactile ne répond plus ou mal

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°6 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

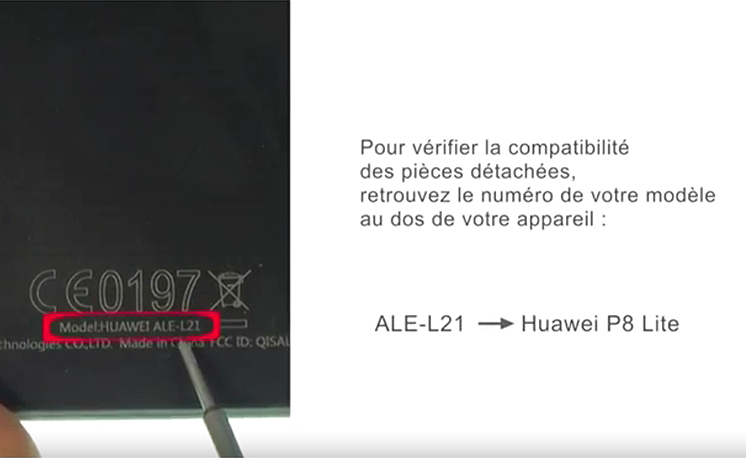

Vérifier le n° de modèle de votre Huawei P8 Lite
Le n° de modèle doit être ALE-L21

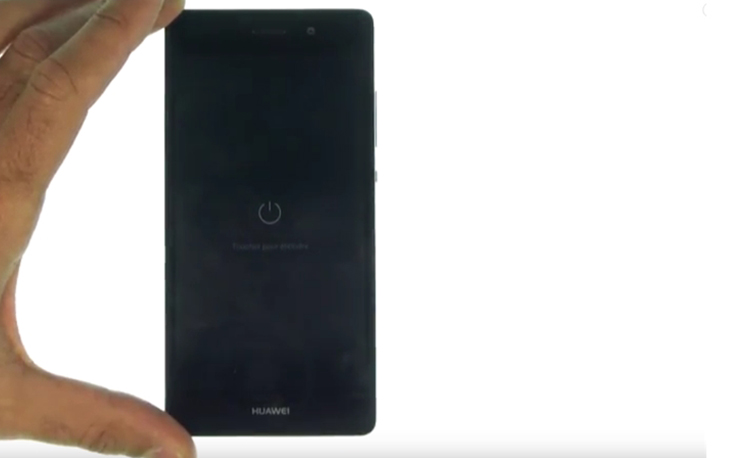

Eteignez votre appareil avant toute réparation

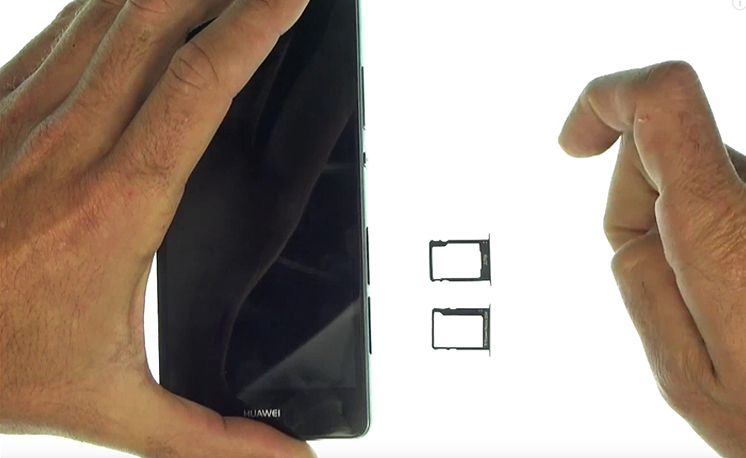

Retirez les racks SIM et microSD

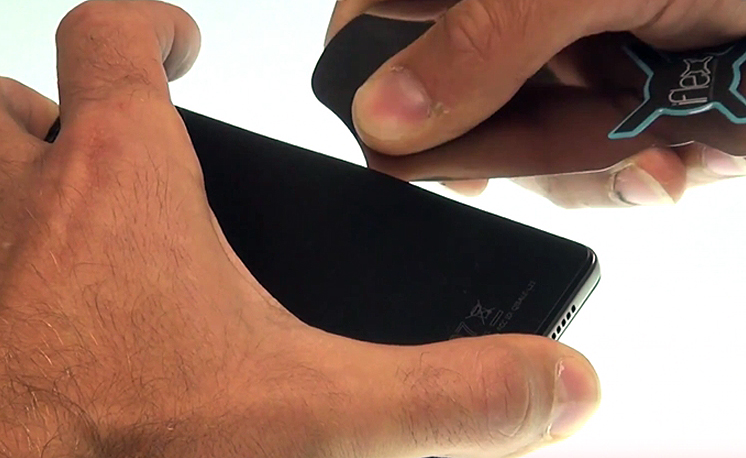

Etape 1 : Retirer la coque arrière

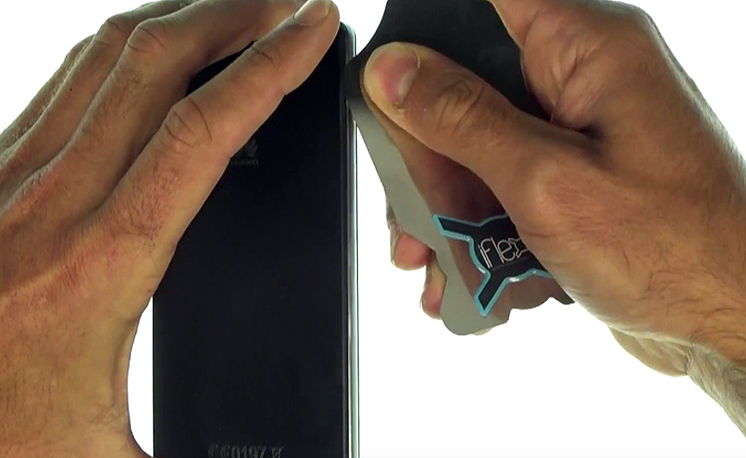

Insérez l'outil iFlex entre le châssis et la coque arrière pour déclipser celle-ci
Etape 1 : Retirer la coque arrière
Des petits clips retiennent la coque arrière en plastique, pas de risque de rayures.
Etape 1b : Retirer la coque arrière

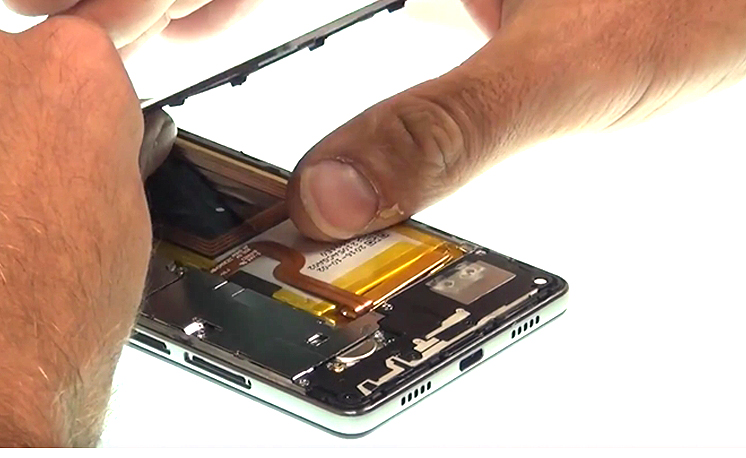

Décollez le centre de la coque arrière pour finir de l'ouvrir

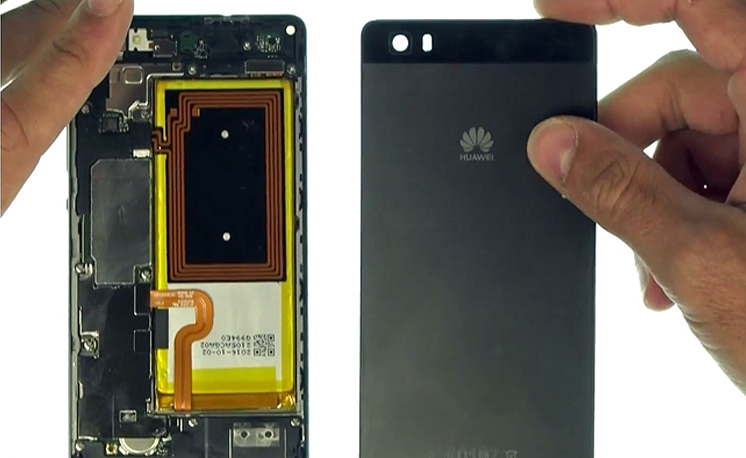

Etape 1c : Retirer la coque arrière
La coque arrière est maintenant retirée
Etape 2 : Retirer la carte mère

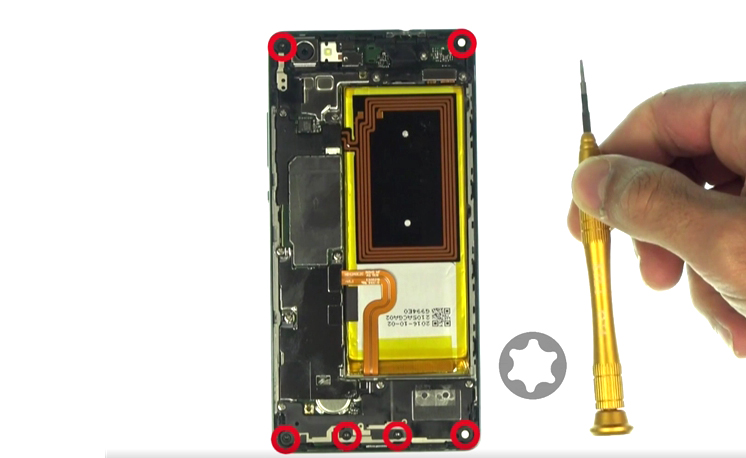

A l'aide du tournevis Torx taille 4 retirez les 6 vis (A1 à A6)
Etape 2b : Retirer la carte mère

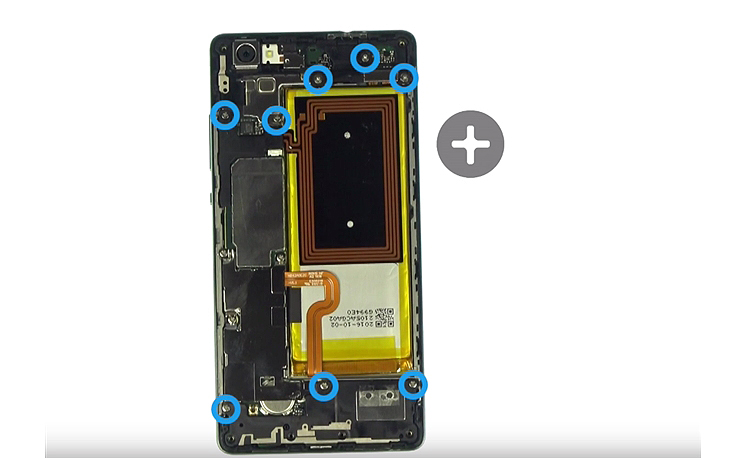

A l'aide du tournevis cruciforme retirez les 8 vis (B1 à B8)
Etape 2c : Retirer la carte mère

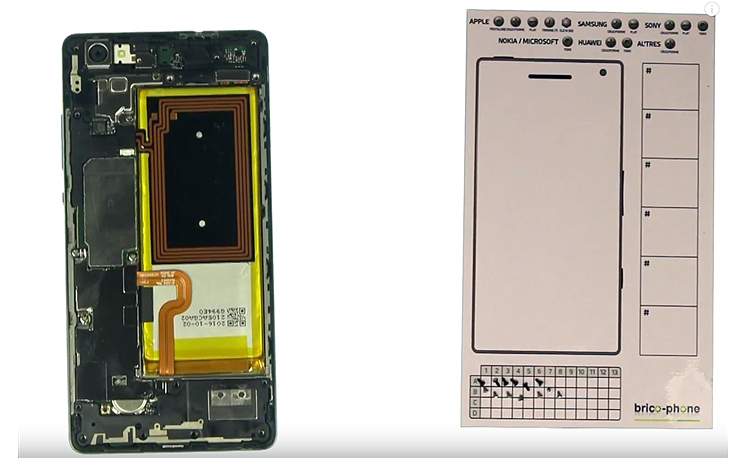

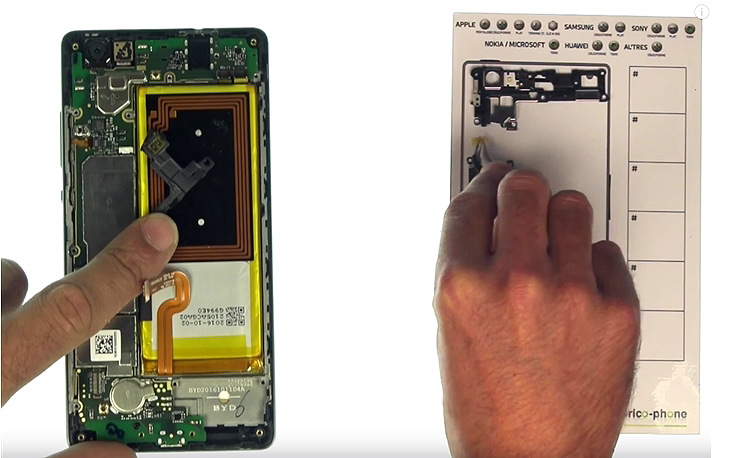

Placez les vis ou les pièces sur un patron magnétique pour éviter de les inverser ou de les perdre
Etape 2d : Retirer la carte mère
A l'aide du levier en nylon retirez le bloc haut-parleur externe de son emplacement

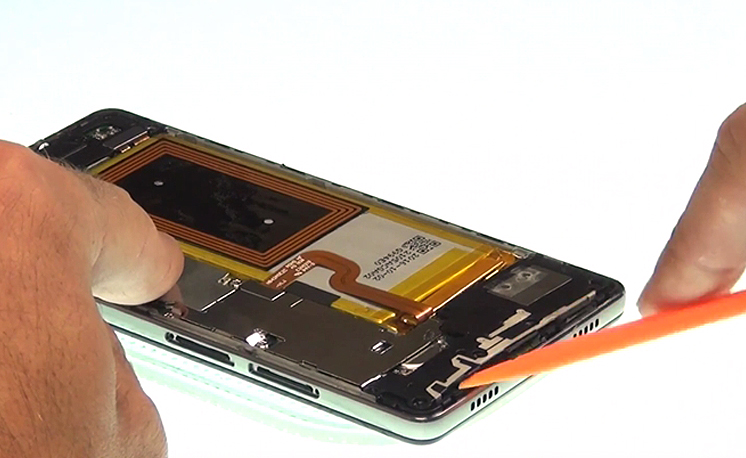

Etape 2e : Retirer la carte mère

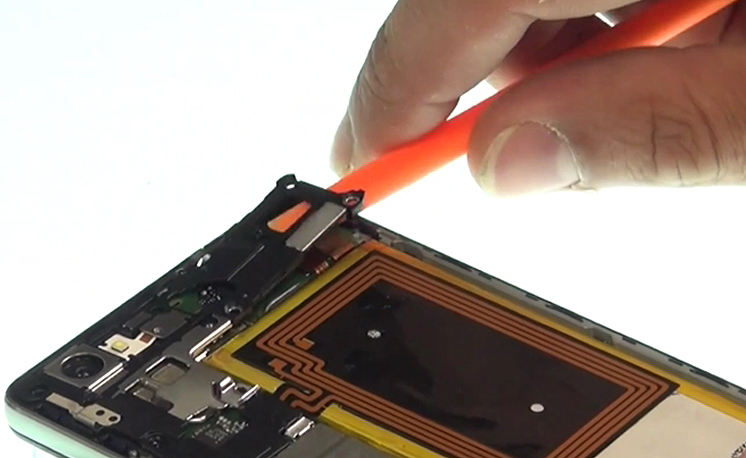

A l'aide du levier en nylon retirez le cache supérieur de la carte-mère
Etape 2f : Retirer la carte mère

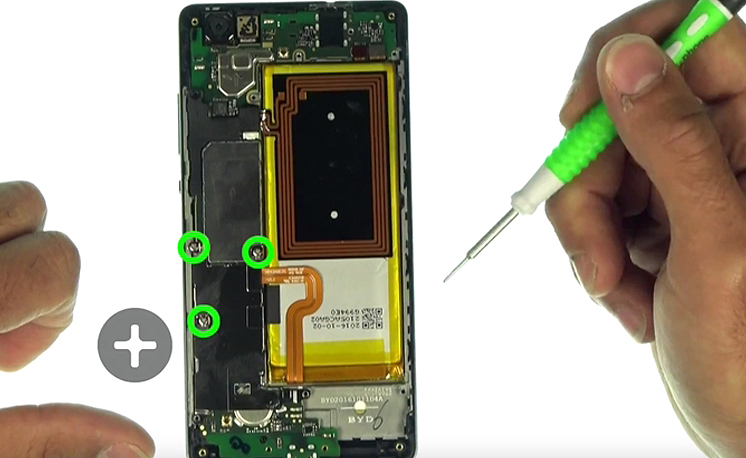

A l'aide du tournevis cruciforme retirez les 3 vis (C1 à C3)
Etape 2g : Retirer la carte mère
Déclipsez et retirez la plaquette métallique avec le levier en nylon
Etape 2h : Retirer la carte mère

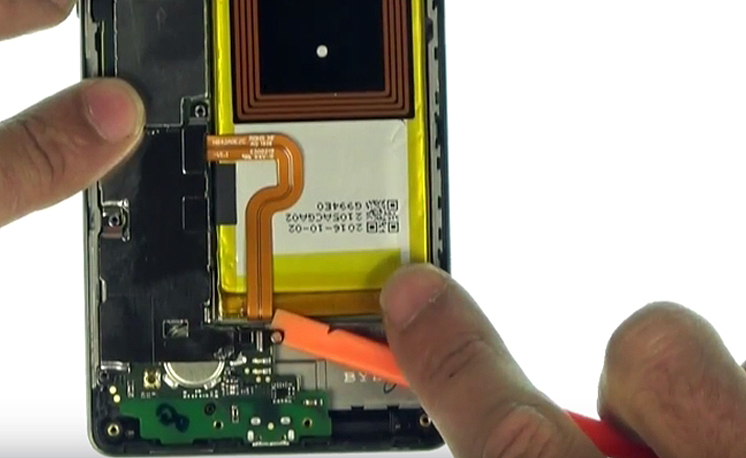

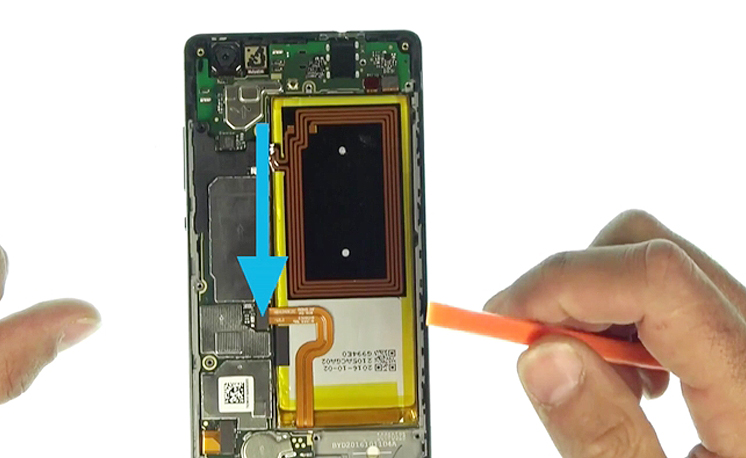

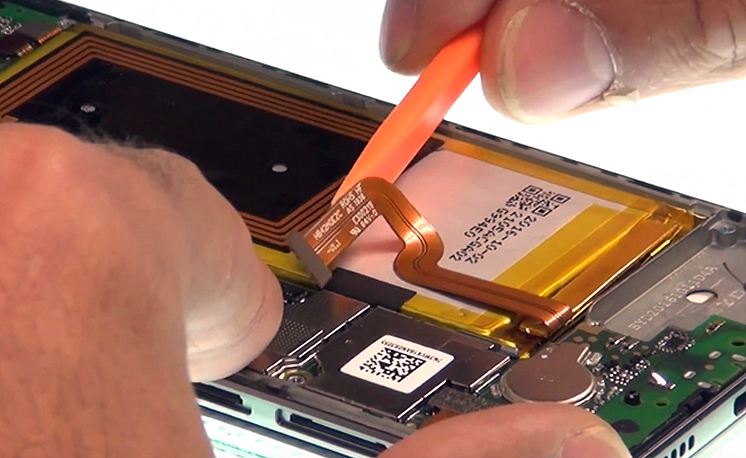

Déconnectez la nappe de la batterie avec le levier en nylon
Etape 2h : Retirer la carte mère
Déconnectez la nappe de la batterie avec le levier en nylon
Etape 2i : Retirer la carte mère
Décollez délicatement la plaquette de protection avec le levier en nylon
Etape 2j : Retirer la carte mère

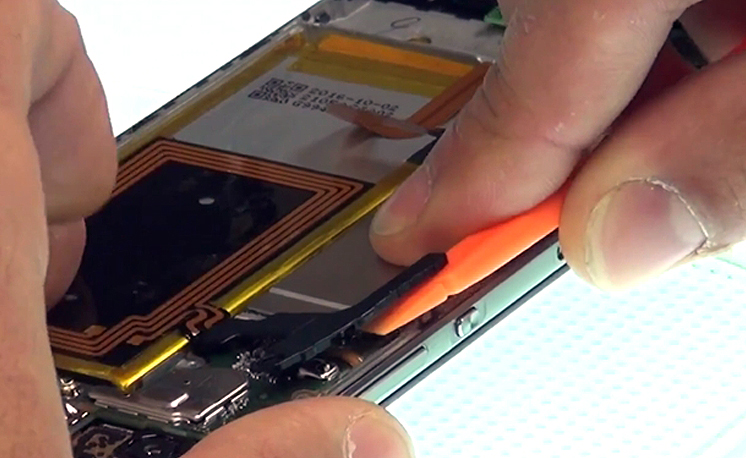

Déconnectez la nappe de l'écran LCD avec le levier en nylon
Etape 2j : Retirer la carte mère
Déconnectez la nappe de l'écran LCD avec le levier en nylon
Etape 2k : Retirer la carte mère
Déconnectez la nappe de la vitre tactile avec le levier en nylon
Etape 2k : Retirer la carte mère
Déconnectez la nappe de la vitre tactile avec le levier en nylon

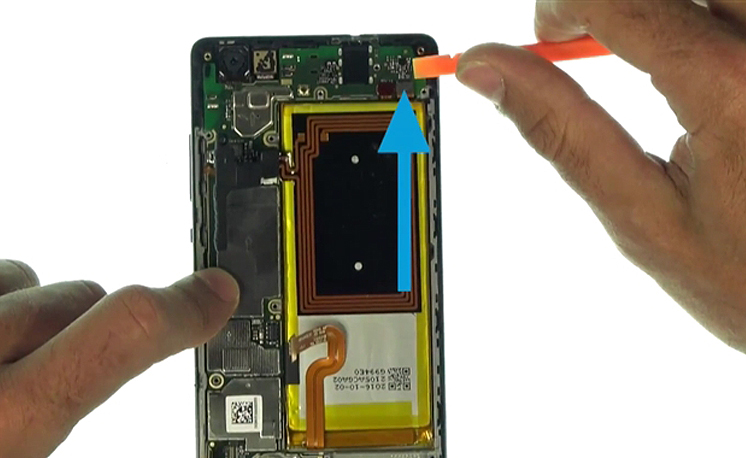

Etape 2l : Retirer la carte mère

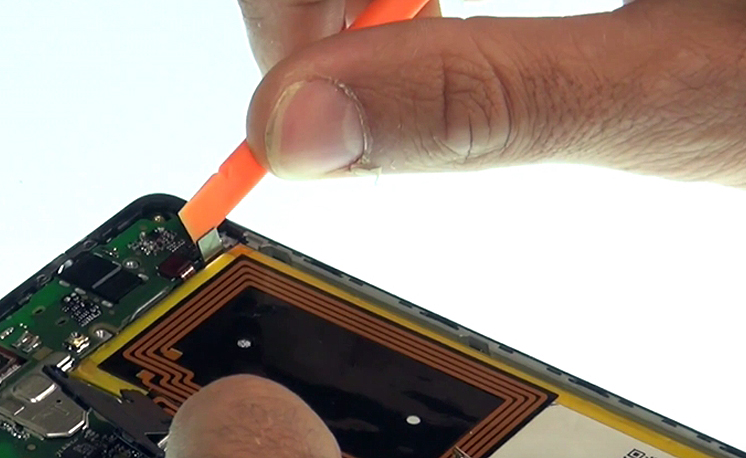

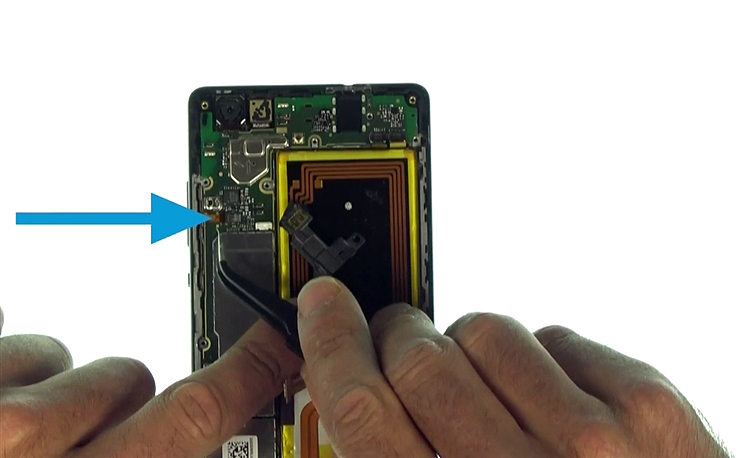

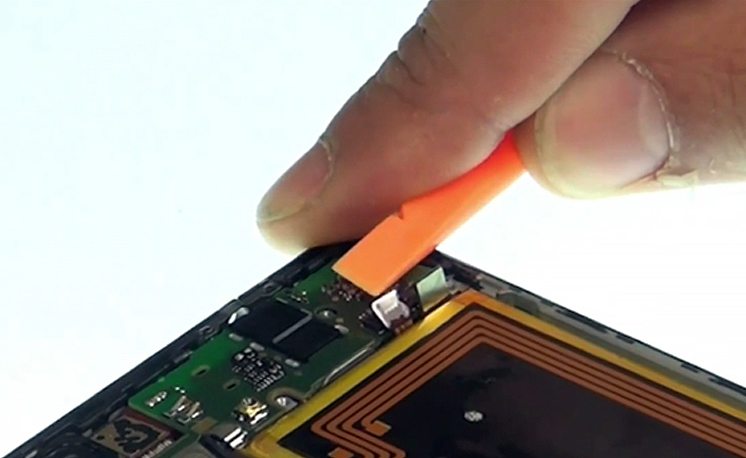

Déconnectez le capteur de proximité et luminosité avec le levier en nylon
Etape 2l : Retirer la carte mère
Déconnectez le capteur de proximité et luminosité avec le levier en nylon

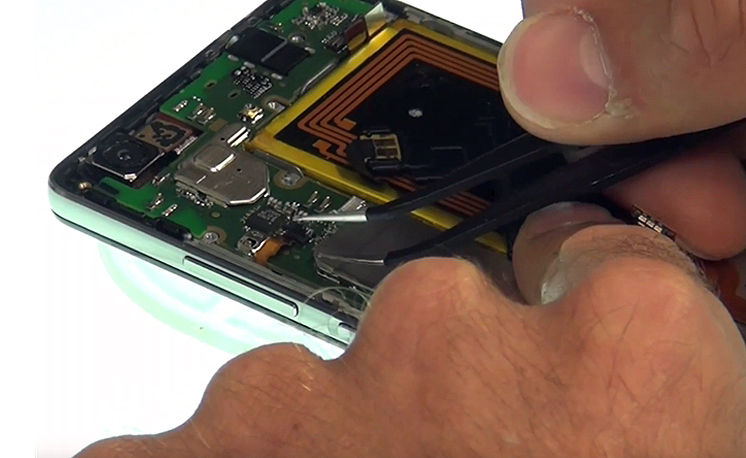

Etape 2M : Retirer la carte mère

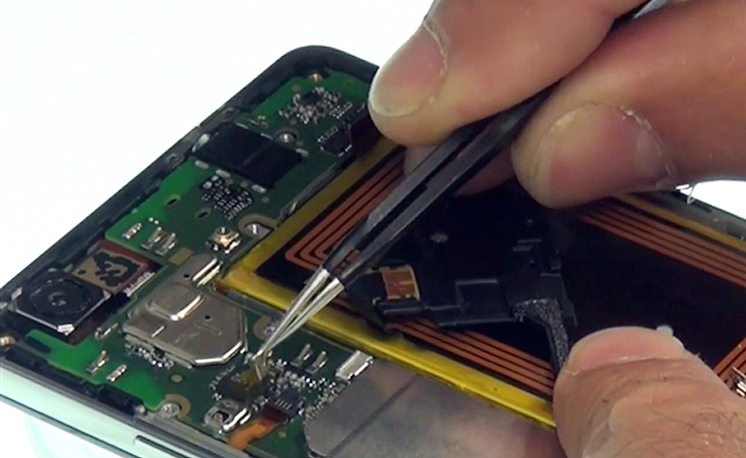

Retirez l'adhésif de protection de la nappe power-volume à l'aide de la pincette
Etape 2M : Retirer la carte mère
Retirez l'adhésif de protection de la nappe power-volume à l'aide de la pincette
Etape 2N : Retirer la carte mère
Déverrouillez et déconnectez la nappe power-volume à l'aide du levier et de la pincette
Etape 2N : Retirer la carte mère
Déverrouillez et déconnectez la nappe power-volume à l'aide du levier et de la pincette

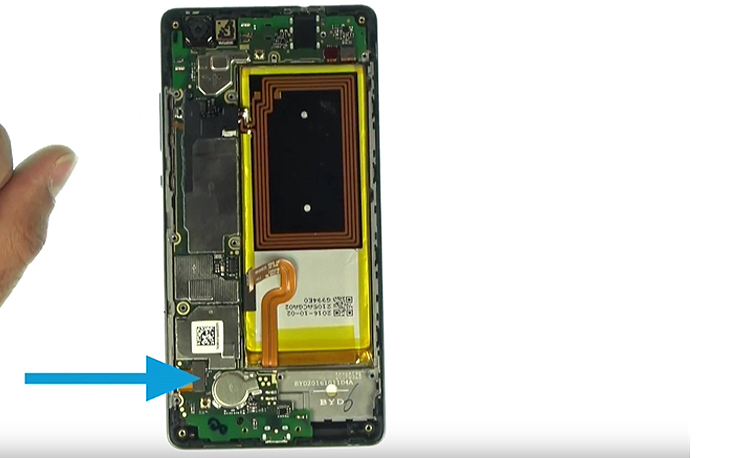

Etape 2o : Retirer la carte mère

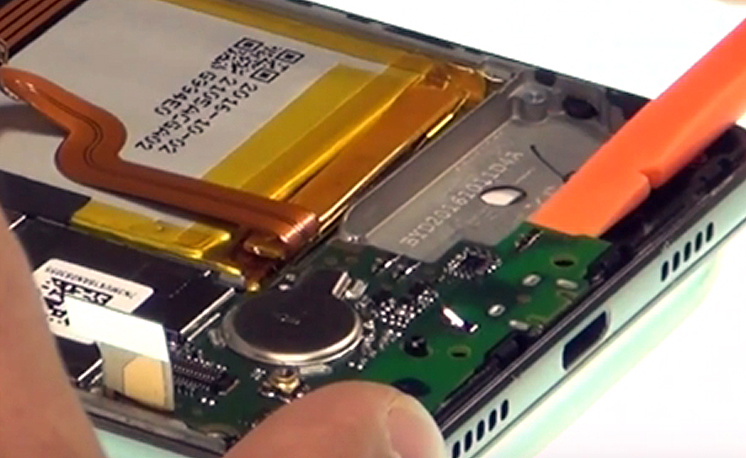

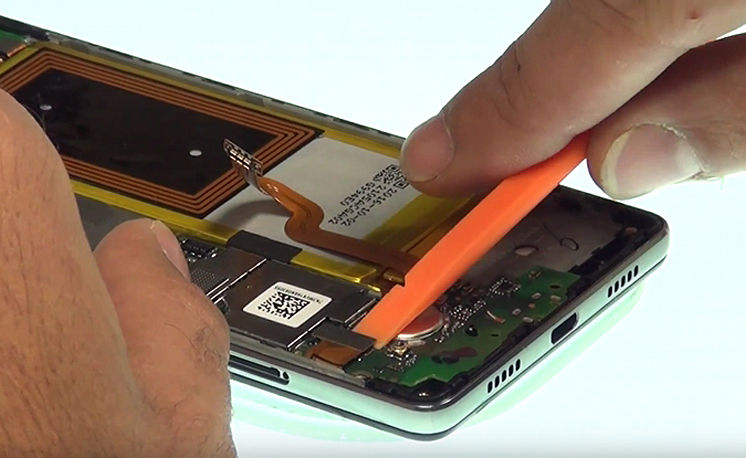

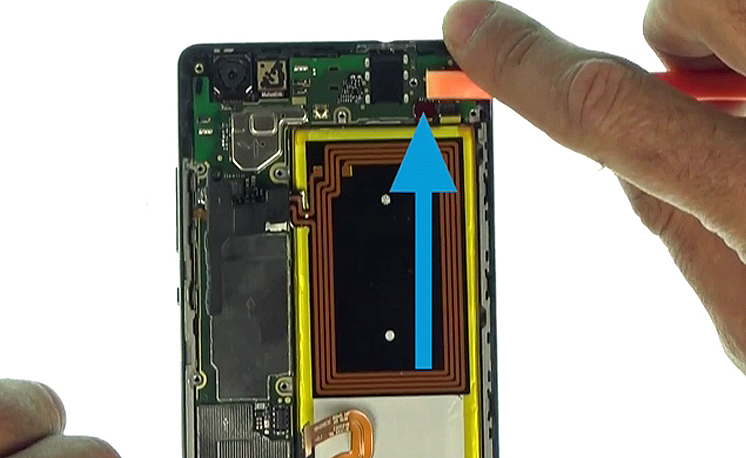

Déclipsez délicatement le bas de la carte-mère pour la libérer à l'aide du levier en nylon

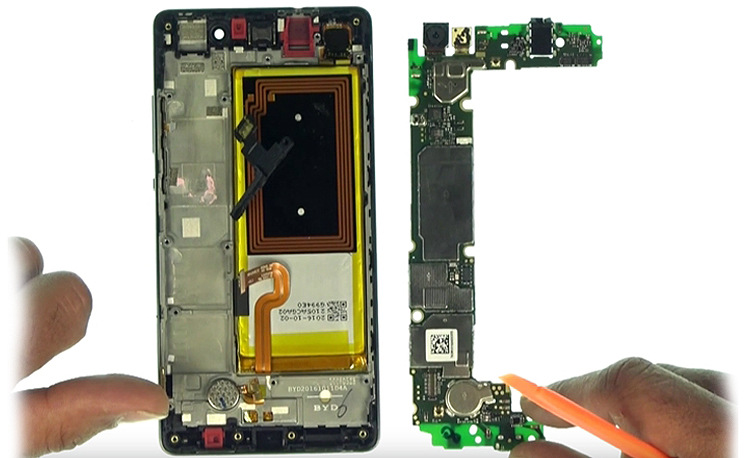

Etape 2p : Retirer la carte mère
La carte mère est retirée
Etape 3 : Retirer la batterie

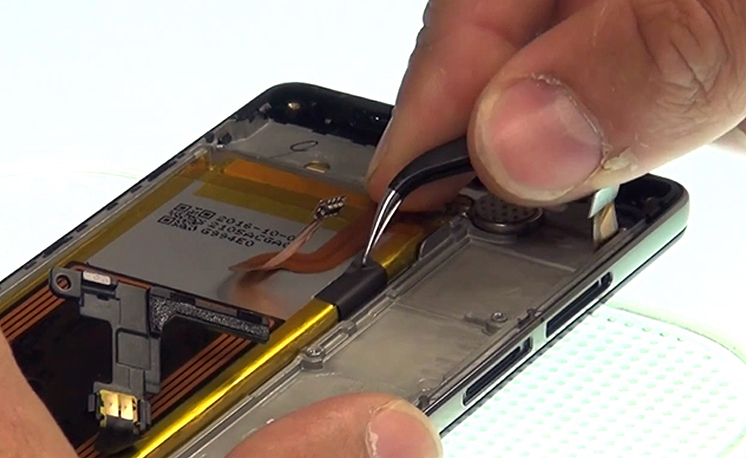

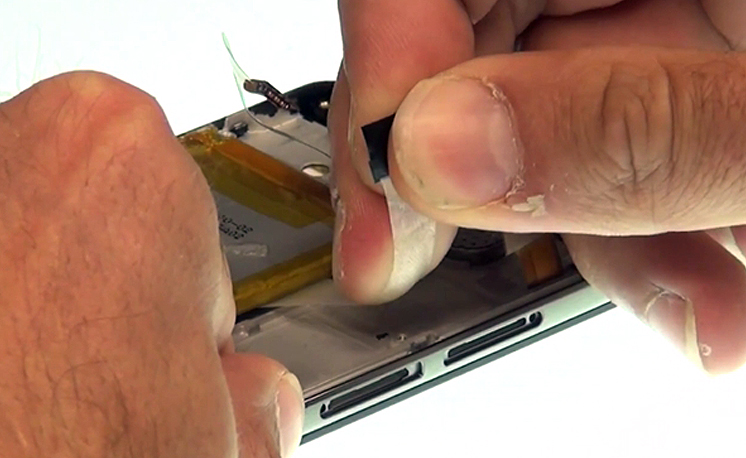

Saisissez l'extrémité de la languette adhésive située sous la batterie à l'aide de la pincette
Etape 3b : Retirer la batterie
Tirez doucement la languette à l'horizontale
Etape 3c : Retirer la batterie

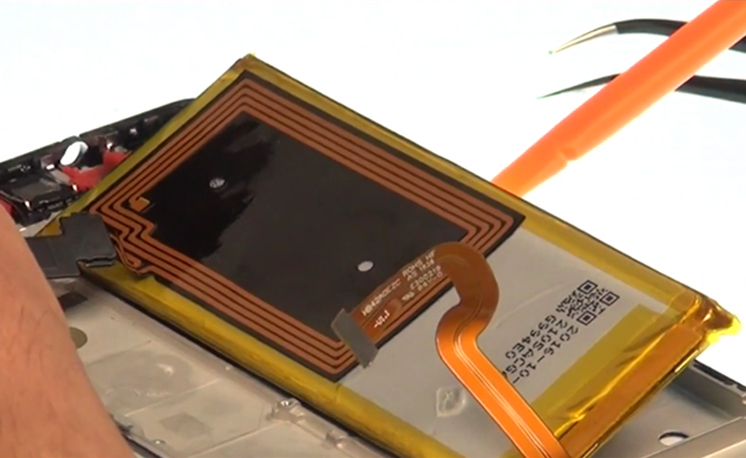

Utilisez le levier en nylon pour finir de décoller la batterie
Etape 4 : Récuperer les derniers éléments

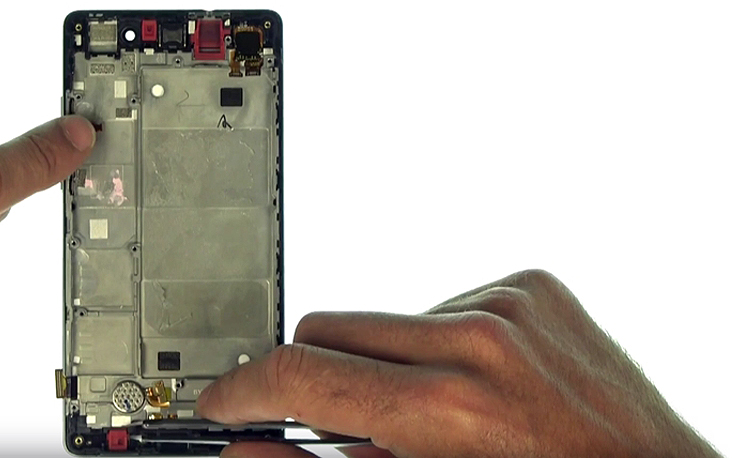

Récupérez les 3 supports en caoutchouc rouge à l'aide de la pincette
Etape 4b : Récuperer les derniers éléments

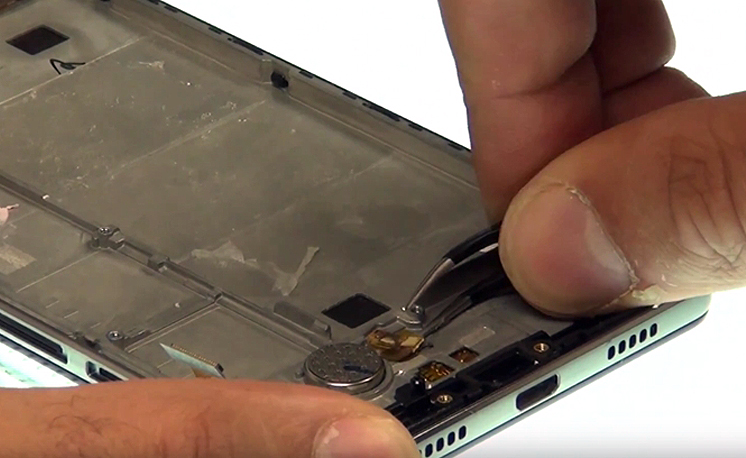

Décollez la nappe du vibreur avec la pincette
Etape 4c : Récuperer les derniers éléments
Décollez le vibreur du châssis à l'aide du tournevis plat

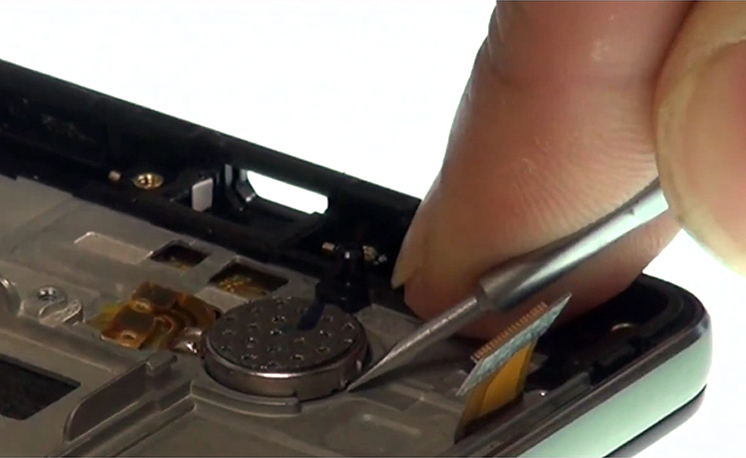

Etape 4d : Récuperer les derniers éléments

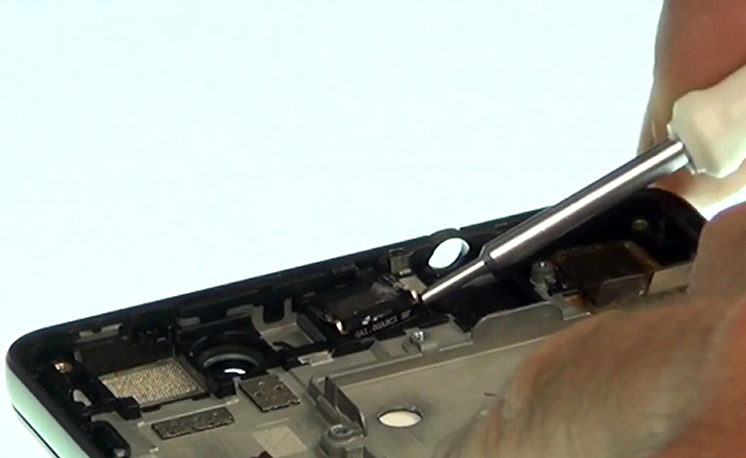

Décollez le haut-parleur interne à l'aide du tournevis plat
Etape 4e : Récuperer les derniers éléments

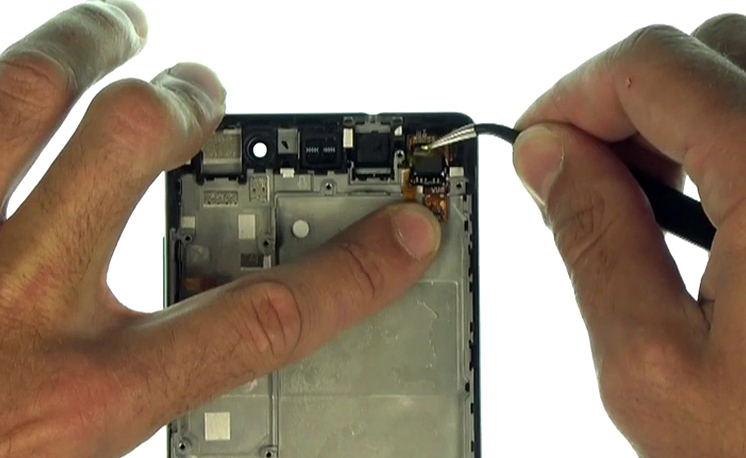

Retirez la protection adhésive de la nappe du tactile avec la pincette
Etape 4f : Récuperer les derniers éléments
Décollez la nappe du tactile avec la pincette pour accéder au capteur de proximité et luminosité
Etape 4g : Récuperer les derniers éléments

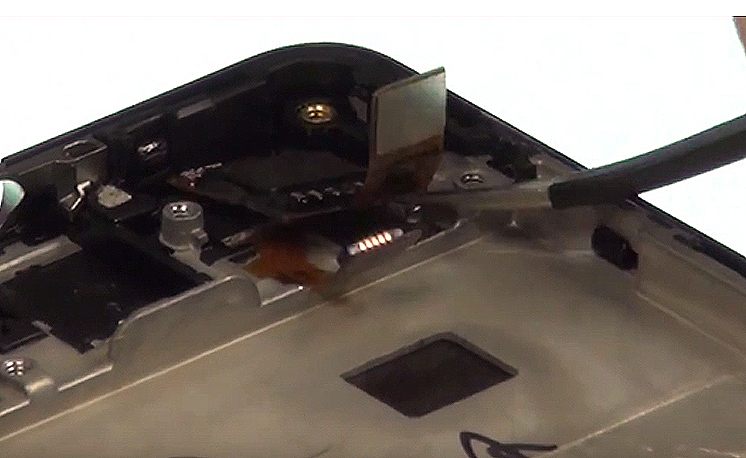

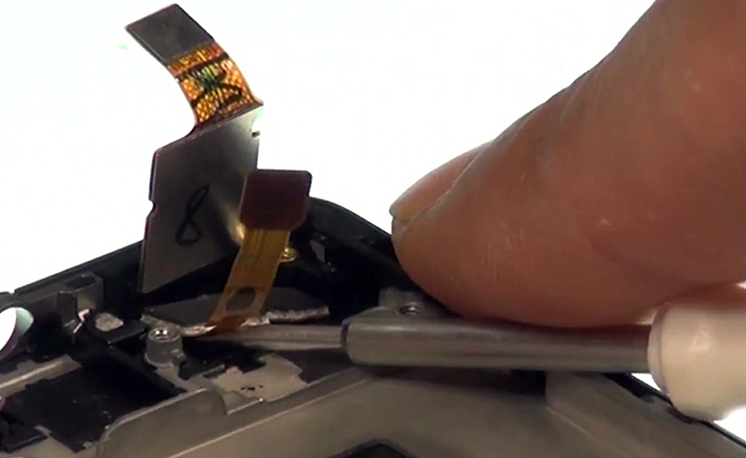

Décollez le capteur de proximité et luminosité avec le tournevis plat
Etape 4h : Récuperer les derniers éléments

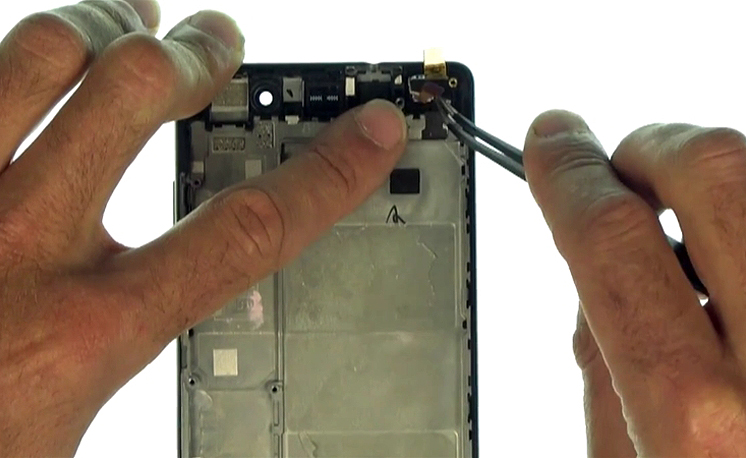

Récupérez le capteur avec la pincette
Etape 4h : Récuperer les derniers éléments

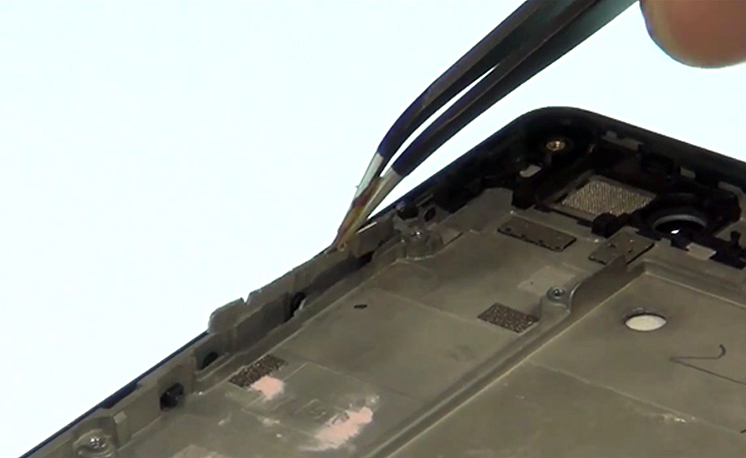

Pour finir, récupérez la nappe power-volume avec la pincette
