Changement d'écran (vitre+AMOLED) sur Samsung Galaxy S3

Temps estimé : 45 min
Difficulté : 3/5
Samsung Galaxy S3 | Temps estimé : 45 min Difficulté : 3/5

Diagnostic

› Votre Samsung Galaxy S3 a la vitre brisée

› Votre écrann'affiche plus rien

› Vous rencontrez des problèmes de tactile

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR prémonté sur châssis pour Samsung Galaxy S3
149,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
4,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

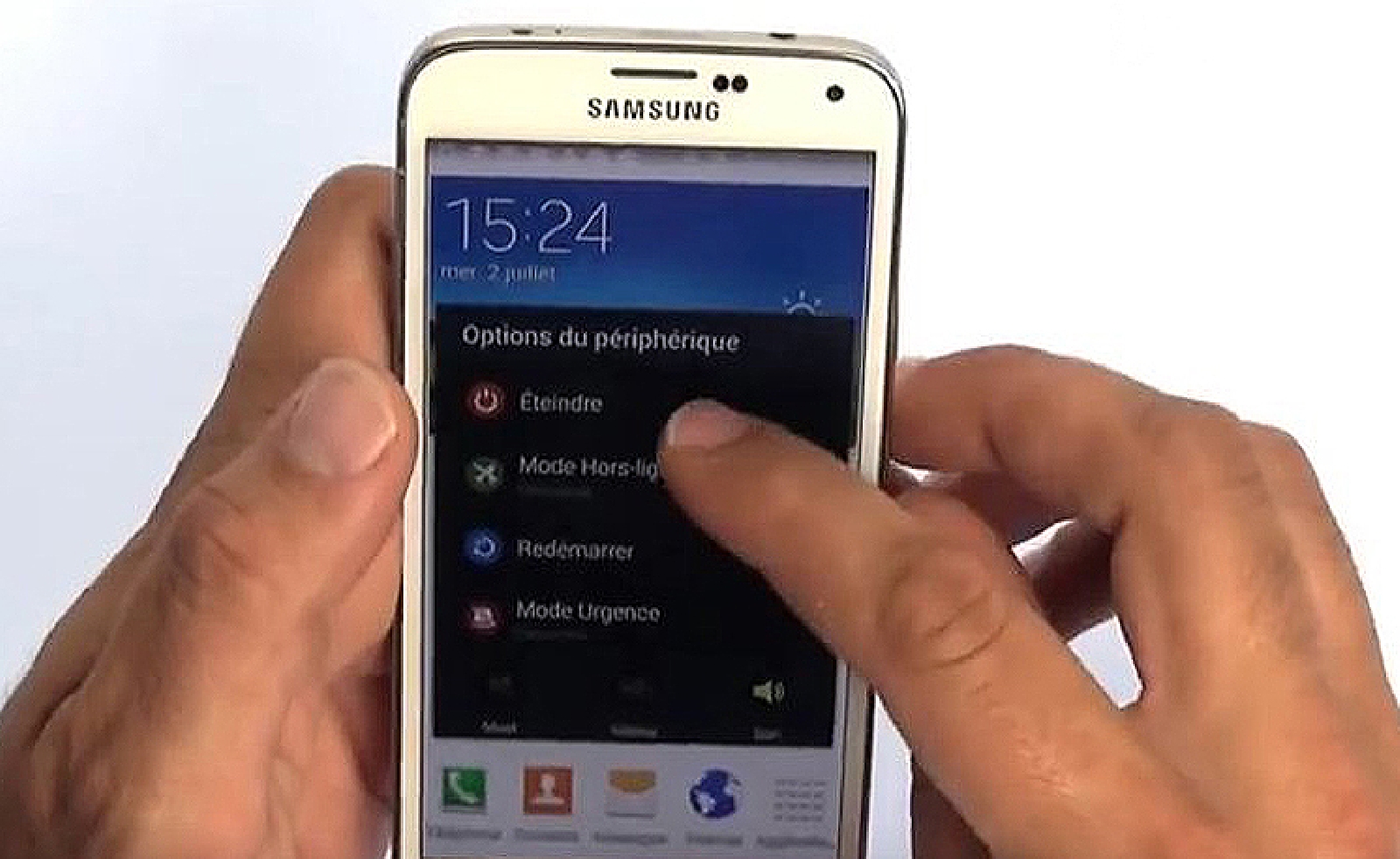

Éteignez l'appareil.
Avant de vous lancer dans la réparation de votre Samsung Galaxy S4, il est fortement conseillé de commencer par éteindre ce dernier .
Éteignez l'appareil.

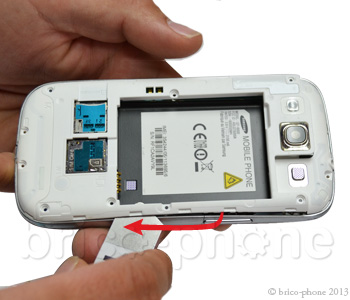

Etape 1 : Retirer la batterie.
Après avoir tout simplement déclipser le cache de la batterie, retirez cette dernière de son emplacement.
ETAPE 3a : Retirer les caches de protection en plastique

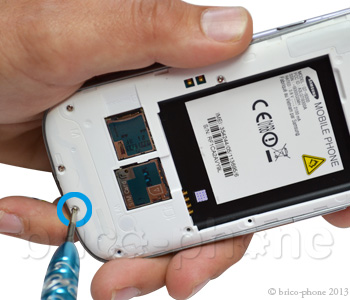

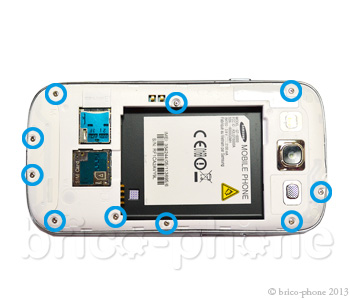

A l'aide d'un tournevis cruciforme, ôter les 10 vis entourées en bleu.
ETAPE 3a : Retirer les caches de protection en plastique
ETAPE 3 b: Retirer les caches de protection en plastique
ETAPE 3 b: Retirer les caches de protection en plastique
ETAPE 3c : Retirer les caches de protection en plastique

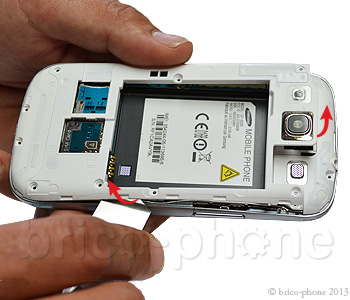

Déclipser la coque en glissant le iSesamo ou une spatule fine entre la coque et le châssis.
ETAPE 3c : Retirer les caches de protection en plastique
ETAPE 3d : Retirer les caches de protection en plastique
Faire pivoter légèrement le iSesamo afin de déclipser au fur et à mesure la coque.
ETAPE 3d : Retirer les caches de protection en plastique
ETAPE 3e : Retirer les caches de protection en plastique

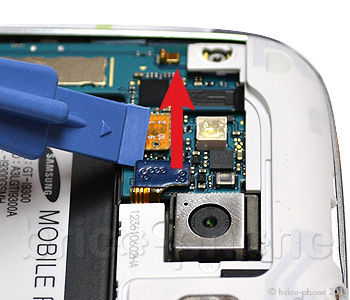

A l'aide d'un levier en plastique, déconnecter délicatement la nappe de la caméra arrière.
ETAPE 3e : Retirer les caches de protection en plastique
ETAPE 3f : Retirer les caches de protection en plastique

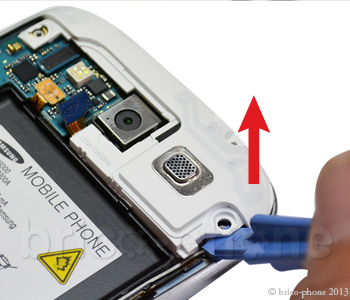

A l'aide d'un levier, déclipser le deuxième cache qui protège la partie haute.
ETAPE 3f : Retirer les caches de protection en plastique
ETAPE 4a : Retirer la carte mère

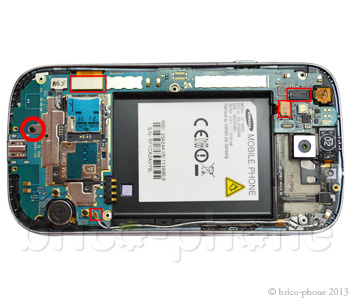

Afin de retirer la carte mère de som emplacement, déconnecter 4 nappes et retirer la vis entourée en rouge.
ETAPE 4a : Retirer la carte mère
ETAPE 4b : Retirer la carte mère

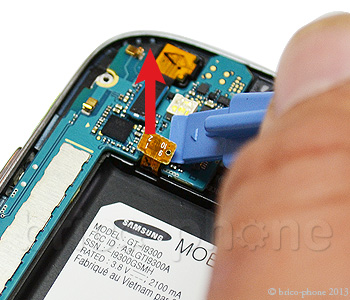

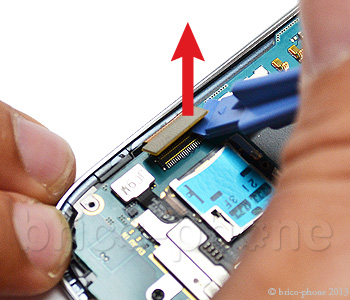

Déconnecter la nappe de l'écran amoled.
ETAPE 4b : Retirer la carte mère
ETAPE 4c : Retirer la carte mère

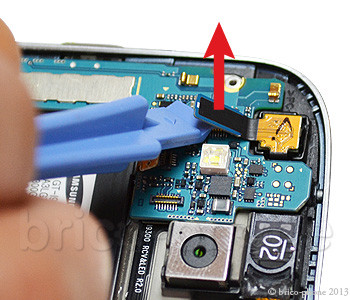

Déconnecter la nappe de la caméra avant.
ETAPE 4c : Retirer la carte mère
ETAPE 4d : Retirer la carte mère
Déconnecter la nappe de la vitre.
ETAPE 4d : Retirer la carte mère
ETAPE 4e : Retirer la carte mère

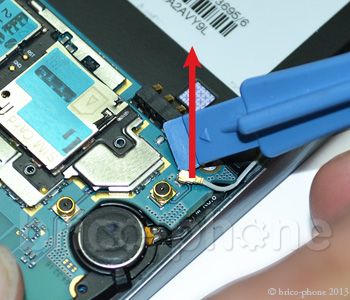

Déconnecter le câble coaxial de l'antenne.
ETAPE 4e : Retirer la carte mère
ETAPE 4f : Retirer la carte mère

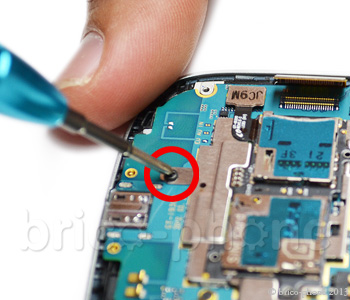

Dévisser la vis entourée en rouge.
ETAPE 4f : Retirer la carte mère
ETAPE 4g : Retirer la carte mère

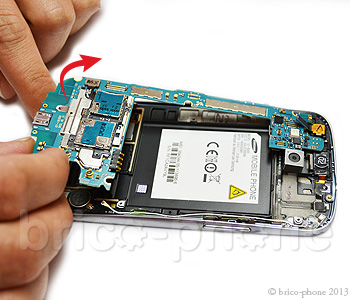

La carte mère peut maintenant être retirée.
ETAPE 4g : Retirer la carte mère
ETAPE 5a: Retirer l'antenne GSM WIFI
A l'aide d'un cutter, décoller la nappe.
ETAPE 5a: Retirer l'antenne GSM WIFI
ETAPE 5b : Retirer l'antenne GSM WIFI

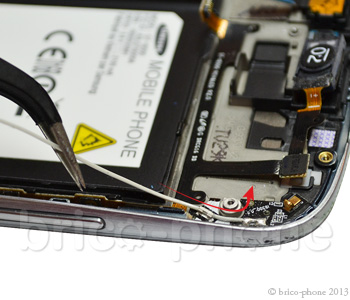

A l'aide d'une pince, tirer délicatement sur le câble coaxial afin de dégager la nappe.
ETAPE 5b : Retirer l'antenne GSM WIFI
ETAPE 6a : Retirer la nappe volume, écouteur interne

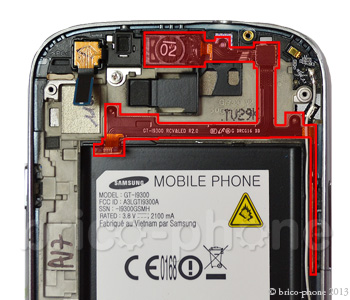

Retirer la nappe volume afin de la replacer sur votre nouvel écran.
ETAPE 6a : Retirer la nappe volume, écouteur interne
ETAPE 6b : Retirer la nappe volume, écouteur interne

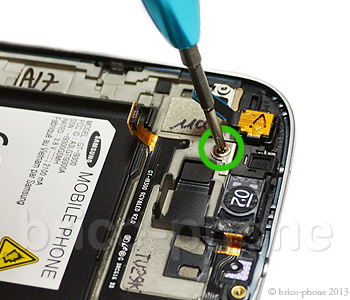

A l'aide d'un tournevis cruciforme, ôter la vis entourée en vert.
ETAPE 6b : Retirer la nappe volume, écouteur interne
ETAPE 6c : Retirer la nappe volume, écouteur interne

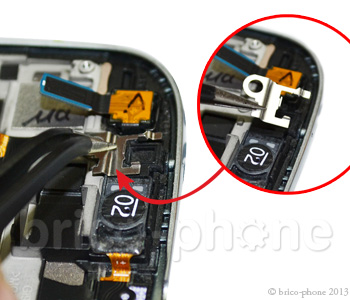

Retirer la plaquette métallique qui maintient le capteur situé entre la caméra avant et l'écouteur interne
ETAPE 6c : Retirer la nappe volume, écouteur interne
ETAPE 6d : Retirer la nappe volume, écouteur interne

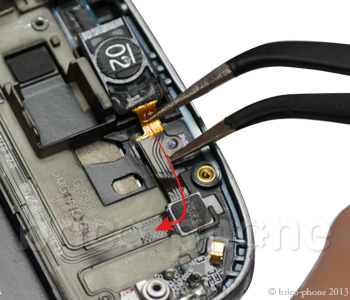

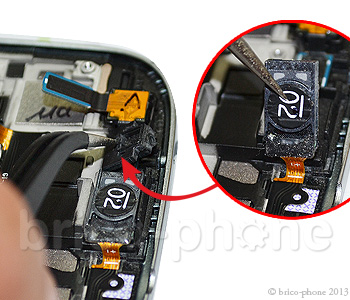

Retirer le capteur puis décoller l'écouteur interne de gauche à droite en veillant à ne pas arracher la nappe.
ETAPE 6d : Retirer la nappe volume, écouteur interne
ETAPE 6e : Retirer la nappe volume, écouteur interne

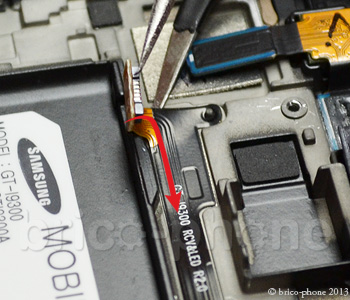

A l'aide de la pince et de la spatule en plastique, décoller progressivement la nappe sur sa longueur
ETAPE 6e : Retirer la nappe volume, écouteur interne
ETAPE 6f : Retirer la nappe volume, écouteur interne
ETAPE 6f : Retirer la nappe volume, écouteur interne
ETAPE 6g : Retirer la nappe volume, écouteur interne
ETAPE 6g : Retirer la nappe volume, écouteur interne
ETAPE 6h : Retirer la nappe volume, écouteur interne

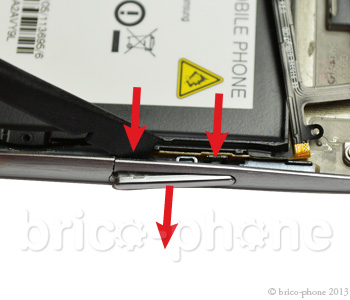

A l'aide de la spatule, déclipser le bouton volume afin de le replacer sur le nouvel écran.
ETAPE 6h : Retirer la nappe volume, écouteur interne
ETAPE 6i : Retirer la nappe volume, écouteur interne

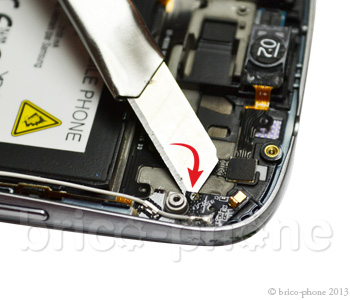

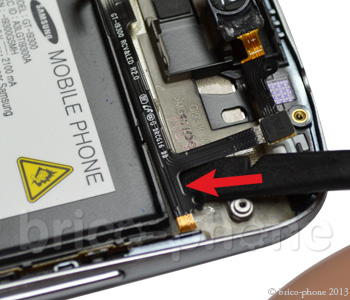

Glisser doucement la spatule entre la nappe et le guide noir qui la maintient afin de terminer de la décoller.
ETAPE 6i : Retirer la nappe volume, écouteur interne
ETAPE 6j : Retirer la nappe volume, écouteur interne

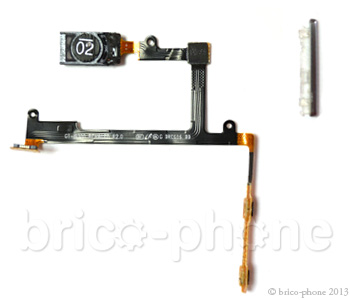

La nappe peut maintenant être décollée et replacer sur le nouvel écran.
ETAPE 6j : Retirer la nappe volume, écouteur interne
ETAPE 6k : Retirer la nappe volume, écouteur interne
ETAPE 6k : Retirer la nappe volume, écouteur interne
ETAPE 7 : Retirer la caméra avant

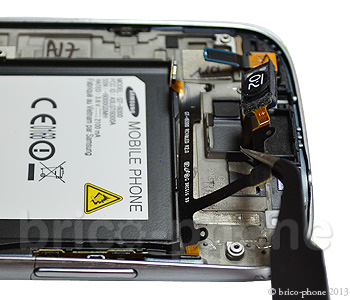

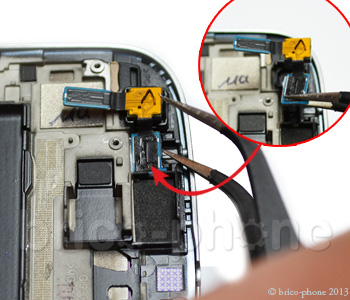

A l'aide de la pince, retirer la caméra avant.
ETAPE 7 : Retirer la caméra avant
ETAPE 8 : Retirer le bouton power

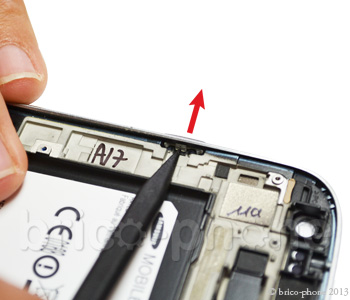

A l'aide de la partie pointue de la spatule en plastique, récupérer le bouton power.
ETAPE 8 : Retirer le bouton power
ETAPE 9a : Retirer le vibreur

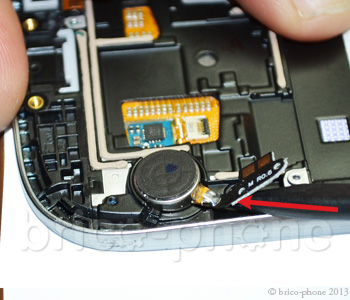

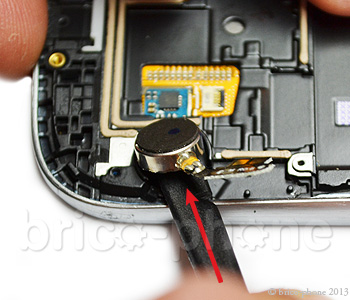

Décoller le vibreur situé en bas à droite, en commençant par le connecteur.
ETAPE 9a : Retirer le vibreur
ETAPE 9b : Retirer le vibreur
ETAPE 9b : Retirer le vibreur
ETAPE 10 : Conseils pour le remontage

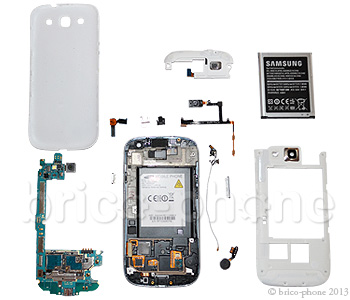

Replacer correctement tous les éléments préalablement retirés sur le nouvel écran en suivant le tutoriel à l'envers : - le vibreur - les boutons - l'antenne GSM - la caméra - le capteur et sa plaquette métallique - la nappe volume - la carte mère - les coques en plastique - la batterie
ETAPE 10 : Conseils pour le remontage
