Changement d'écran (vitre+LCD) sans éléments prémontés sur iPhone 7

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 15/20
iPhone 7 | Temps estimé : 30 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer la vitre brisée sur votre iPhone 7 avec une vitre standard sans les éléments prémontés tels que la nappe de la caméra avant, le bouton Home ou encore la plaquette métallique du LCD.

Diagnostic

› La vitre de votre iPhone 7 est brisée
› Le tactile de l'écran de répond plus
› L'affichage au niveau du LCD ne fonctionne plus ou présente des défauts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR iPhone 7 RAPPORT QUALITE / PRIX
44,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité Noir pour écran d'iPhone 7
4,90 €
Ajouter au panier

Avant de commencer

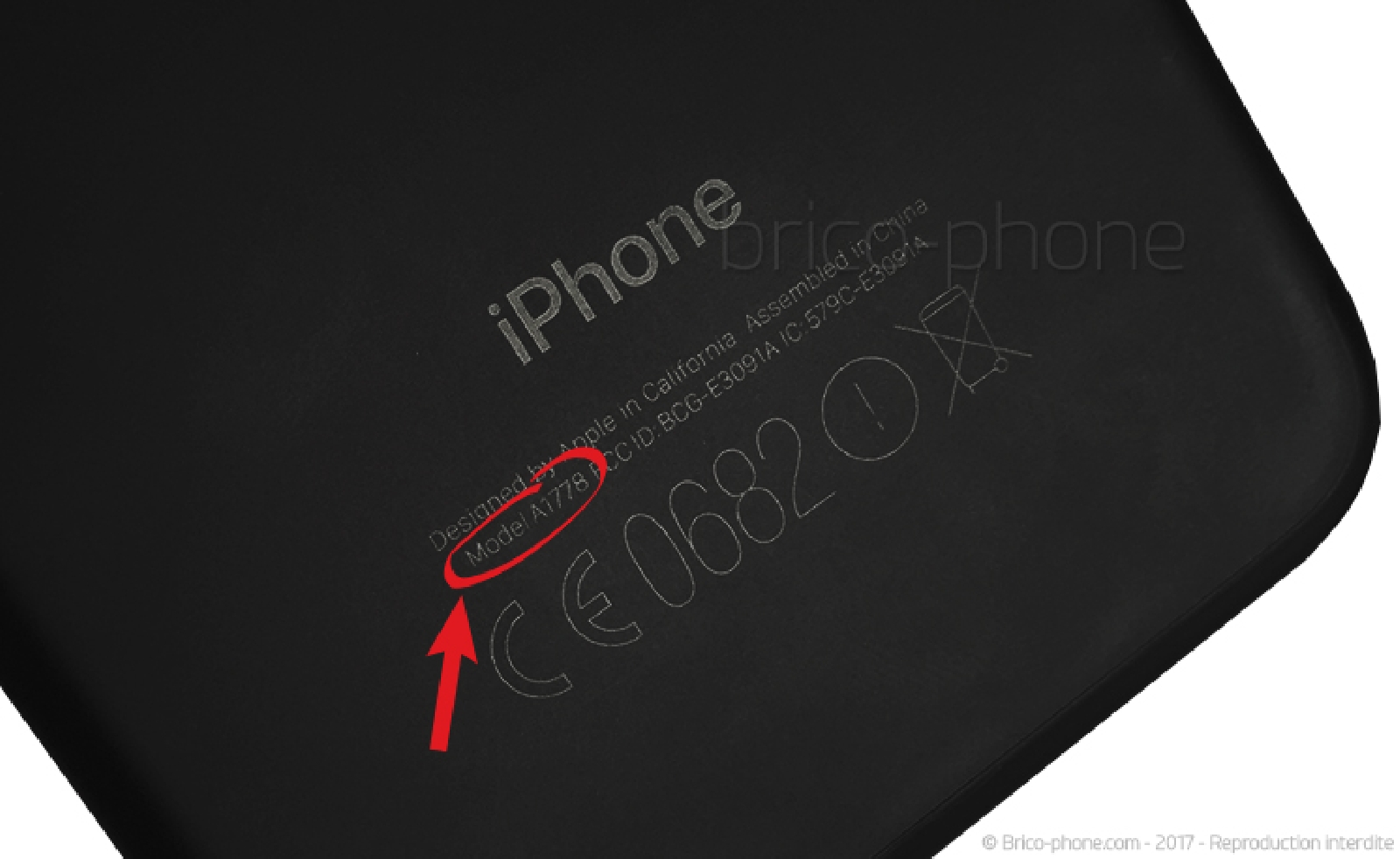

Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1660 et A1778 correspondent bien à un iPhone 7. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification.
Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !
Etape 1 : Eteindre l'iPhone
Eteignez votre iPhone en restant appuyé quelques secondes sur le bouton power (situé sur le haut du côté droit) jusqu'à ce qu'apparaisse la fonction d'extinction en haut de l'écran. Slidez de gauche à droite et laissez l'iPhone s'éteindre.
Etape 2 : Retirer les vis pentalobes

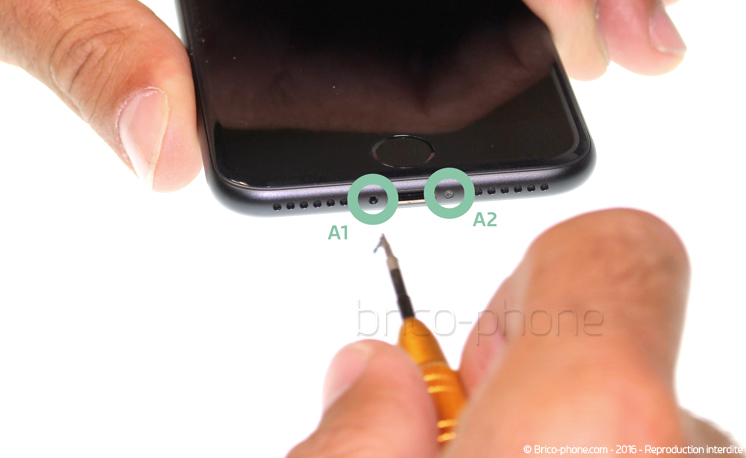

L'écran est maintenu grâce à ces deux vis, en forme d'étoile à 5 branches, situées en bas du châssis, de chaque côté de la prise de charge. A l'aide du tournevis pentalobe 0.8, retirez les vis nommées A1 et A2, entourées en turquoise.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
9,90 €
Etape 3 : Déclipser l'écran à l'aide d'une ventouse (Première méthode)

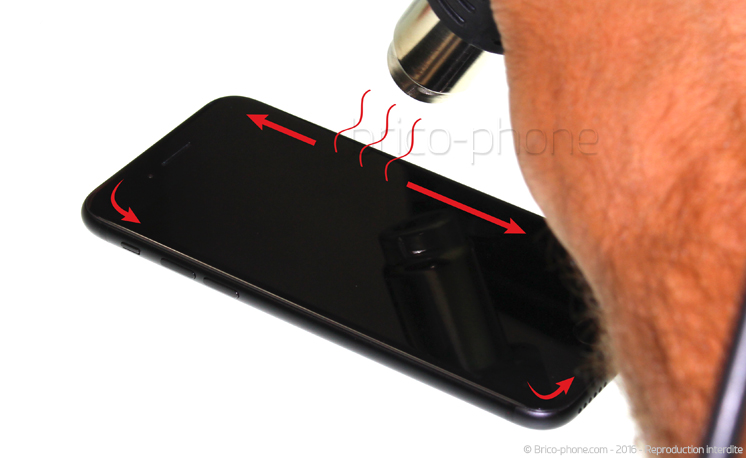

Chauffez le contour de l'écran à l'aide d'un sèche-cheveux ou d'un décapeur thermique (maximum 90°C), en veillant à ne pas trop chauffer. Il s'agit juste de faire ramollir l'adhésif qui maintient l'écran et sert de joint d'étanchéité.

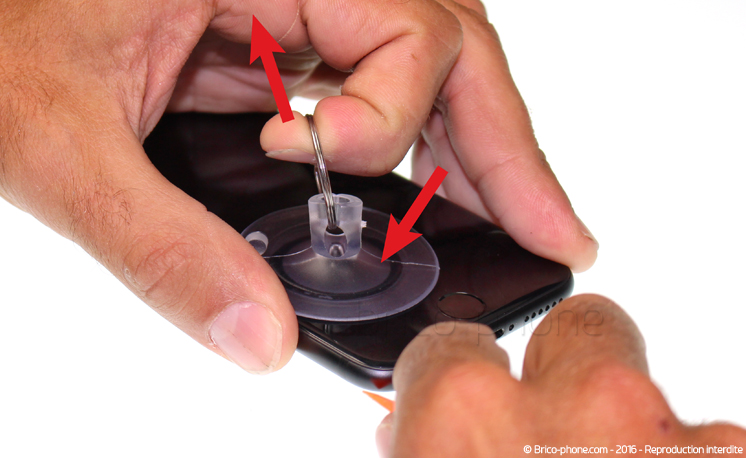

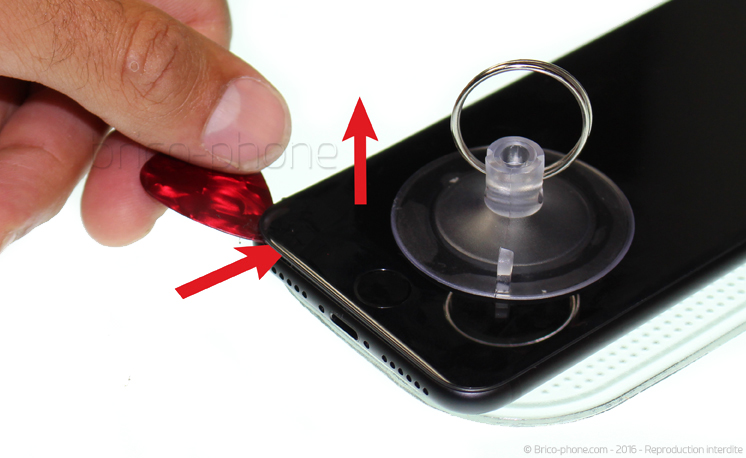

Positionnez la ventouse fournie dans le kit d'outils, dans le coin inférieur gauche de l'écran, juste au dessus du bouton home. Puis tirez afin de soulever l'écran et insérer le levier ou le médiator dans la fente. L'adhésif peut être fortement collé, n'hésitez pas à tirer avec fermeté sur la ventouse.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 3 bis : Déclipser l'écran à l'aide du iSclack (Seconde méthode)

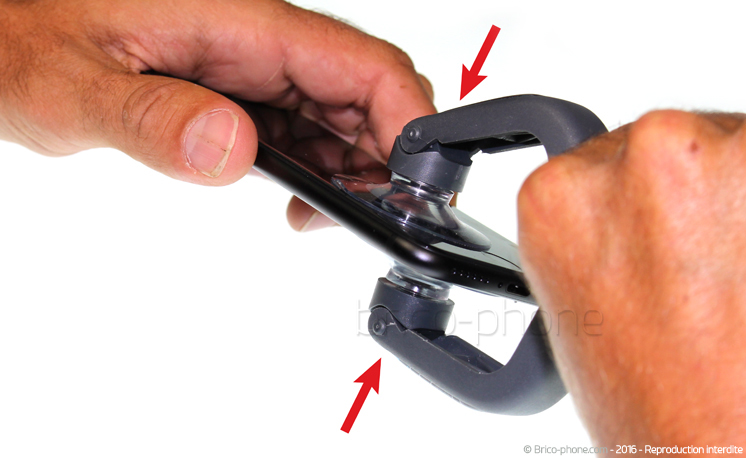

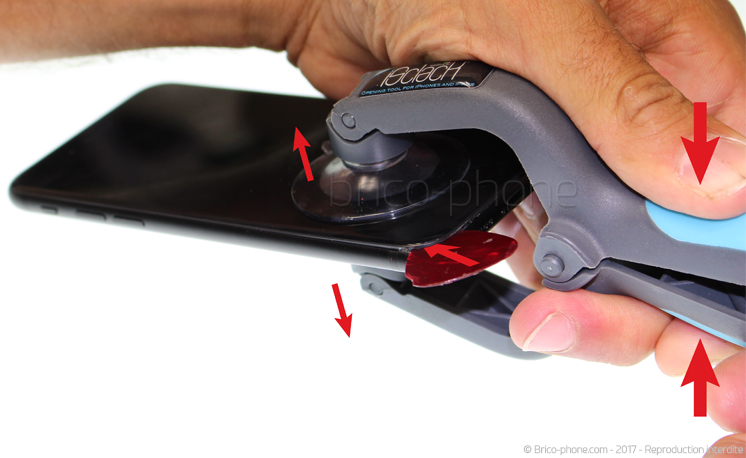

L'iSclack permet de déclipser les écrans en un seul geste et sans risque d'arracher des nappes. Positionnez chacune des deux ventouses de part et d'autre du téléphone. Celle du haut au même endroit que la ventouse classique avec la première méthode (en bas à gauche de l'écran au dessus du bouton home) et appuyez fermement sur les deux ventouses. Une fois le iSclack bien positionné, appuyez simplement sur la pince. L'écran va se déclipser : vous n'avez plus qu'à glisser un médiator dans la fente créée.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince double ventouse iSclack
19,90 €
Etape 4 : Ouverture de l'écran

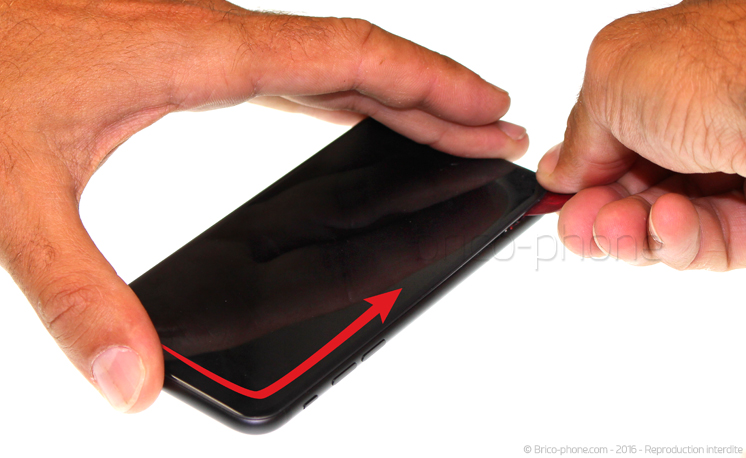

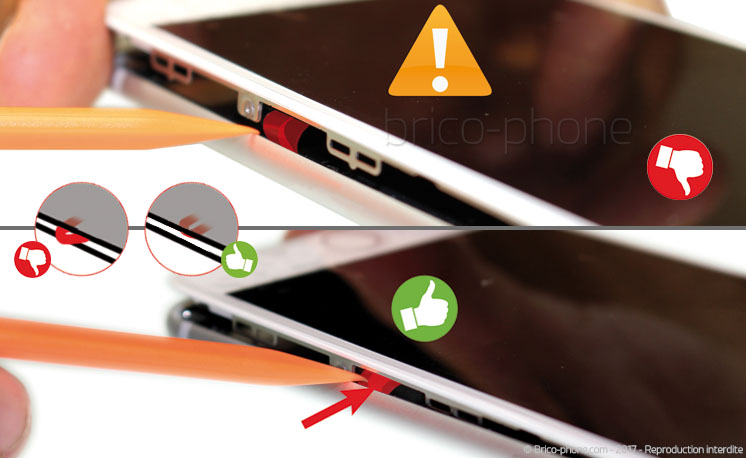

Une fois le médiator inséré entre l'écran et le châssis, glissez le doucement tout autour de l'écran. N'enfoncez pas trop le médiator à l'intérieur du téléphone : les nappes de l'écran sont fragiles et proche du bord. Elles se situent sur tout le côté droit du téléphone. L'écran n'est collé que sur les deux ou trois premiers millimètres.

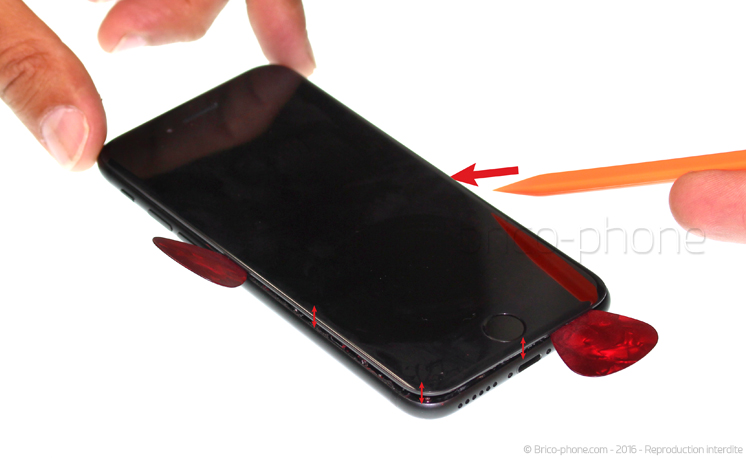

Continuez de décoller l'écran en vous aidant du levier. Il peut s'avérer utile de laisser en place les médiators au fur et à mesure de l'avancement afin d'éviter que l'écran ne se recolle. Une fois l'écran décollé, vous pouvez procéder à son ouverture. Contrairement à ses prédécesseurs, l'écran de l'iPhone 7 (tout comme le 7 Plus) s'ouvre comme un livre à l'envers, de la gauche vers la droite. Tirez l'écran vers le bas d'un ou deux millimètres puis ouvrez le délicatement sur le côté sans tirer afin de ne pas arracher ou endommager les nappes qui le relient au châssis.

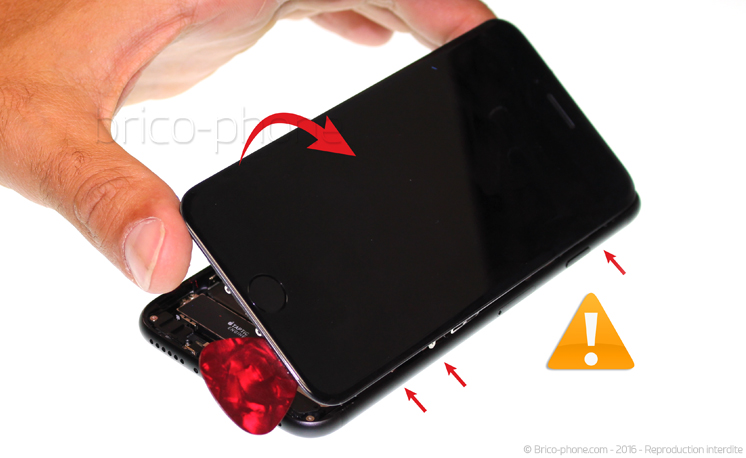

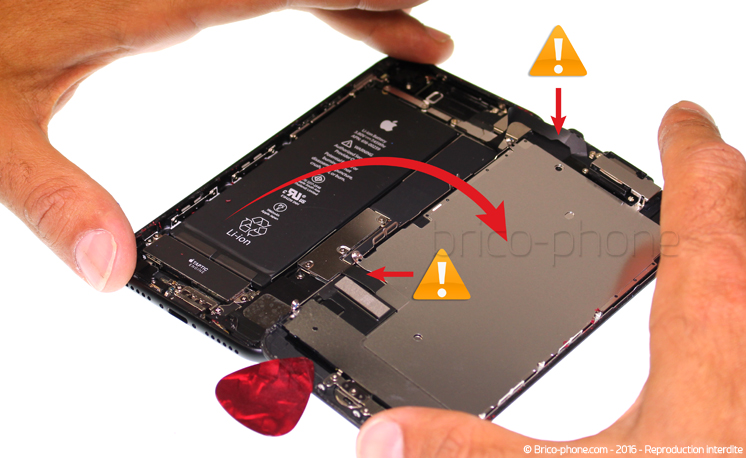

L'écran est maintenant ouvert. Vous pouvez voir l'emplacement des nappes : écran et nappe home en bas, nappe FaceTime en haut. Ne tirez pas sur l'écran.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Retirer la plaquette de protection des nappes de l'écran

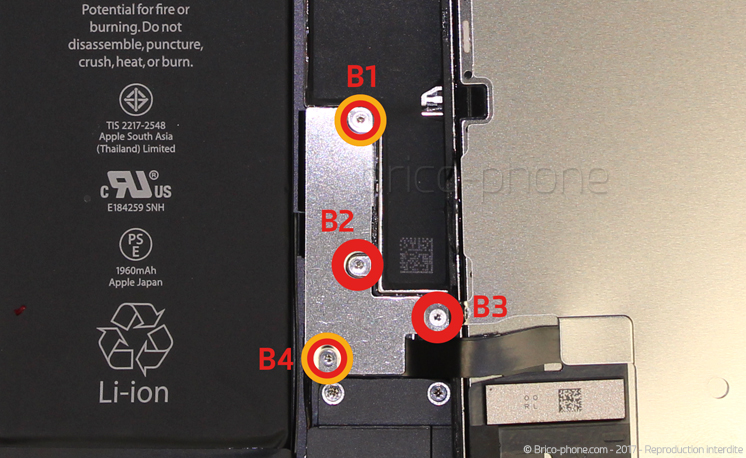

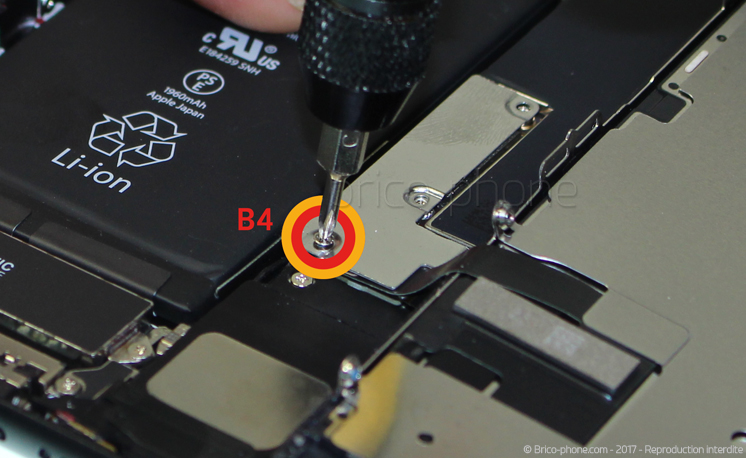

Commencez par dévisser, à l'aide du tournevis Triwing 0.6 fourni dans le kit, les quatre vis entourées en rouges nommées B1 à B4. Cette forme de tête de vis n'existait pas sur les modèles antérieurs à l'iPhone 7, il s'agit d'une empreinte à trois branches.

Puis, grâce à la pincette, saisissez et délogez la petite plaquette métallique #01 de son emplacement. Vous pouvez la poser sur votre patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 6 : Déconnecter les nappes de l'écran
Munissez-vous du levier en nylon, côté pointe plate, et déclipsez délicatement le premier connecteur. Il s'agit de la nappe qui gère le tactile et l'affichage de l'écran.

Une fois la première nappe libéréé, procédez de la même manière pour décliser le connecteur de la nappe rallonge du bouton home.

Le bas de l'écran est désormais désolidarisé du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Déconnecter la batterie

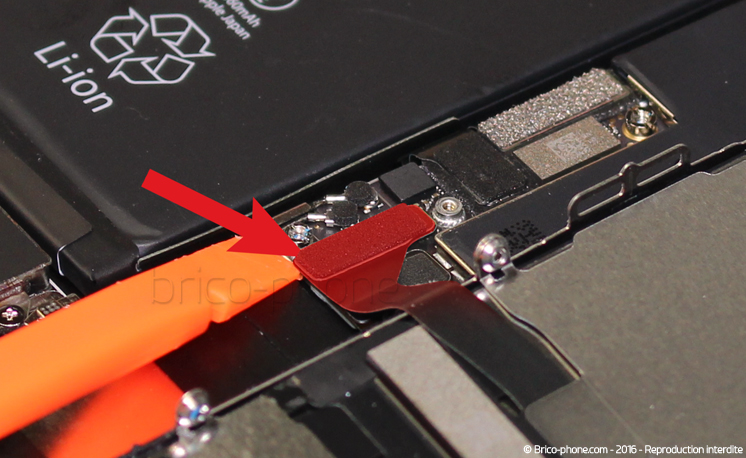

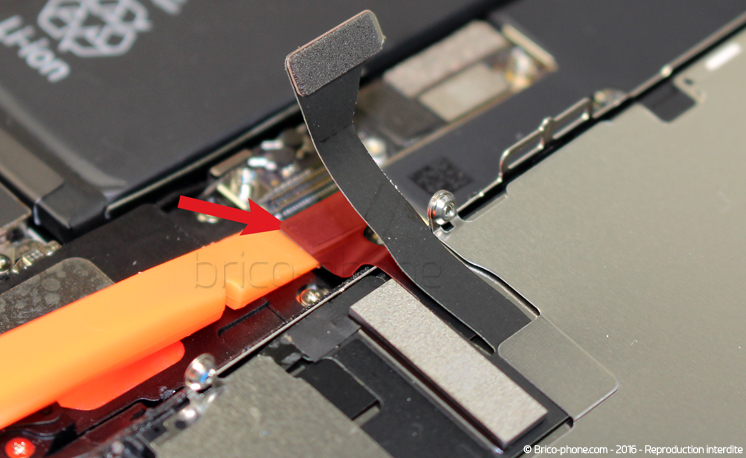

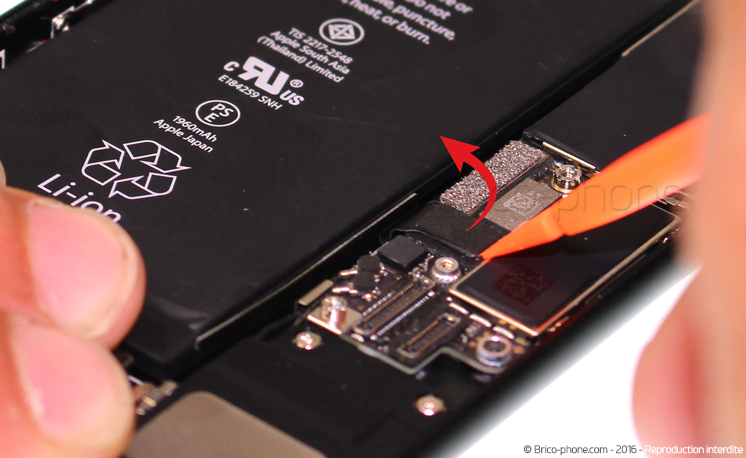

A l'aide du levier, soulevez doucement le connecteur depuis un angle.

Cette étape n'est pas obligatoire mais fortement conseillée. Cela évite un redémarrage par faute d'attention. Si vous appuyez sur le bouton power et que le téléphone redémarre en cours de réparation, des risques d'endommagement sont possibles.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Retirer la plaquette de protection des nappes des caméras

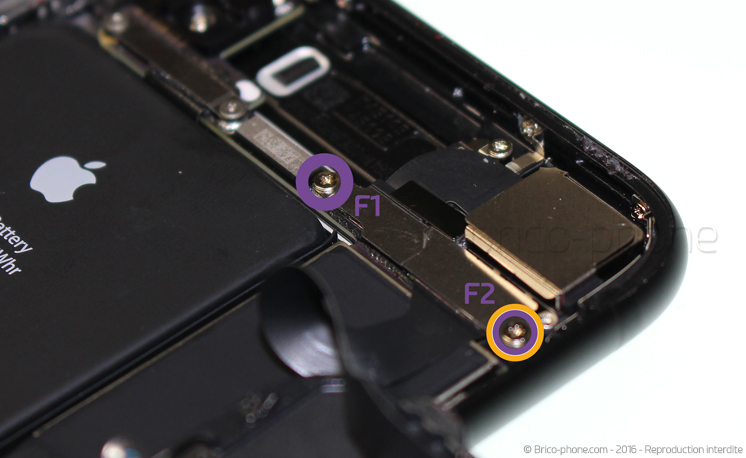

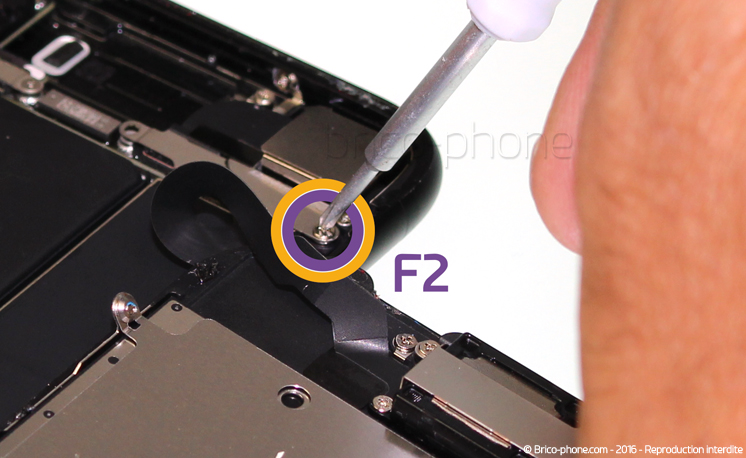

A l'aide du tournevis cruciforme 1.5, retirez les vis qui maintiennent la plaquette métallique #02. Les deux vis entourées en violet sont nommées F1 et F2. Pensez à bien les placer sur le patron d'aide au montage.

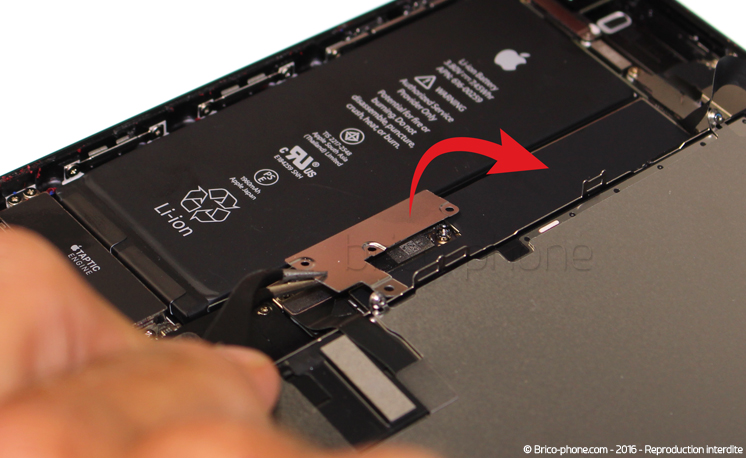

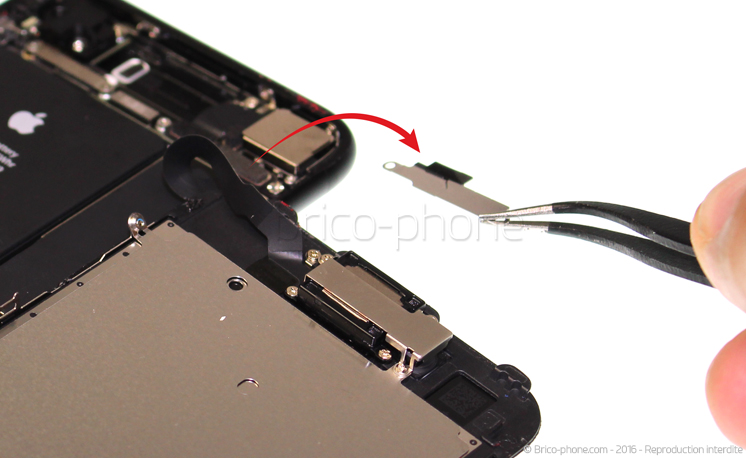

Puis, comme la précédente plaquette, utilisez la pincette pour retirer la plaquette de protection.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 9 : Déconnecter la nappe FaceTime
Repérez le connecteur de la nappe FaceTime : celui de droite. Celui de gauche correspond à la caméra arrière.

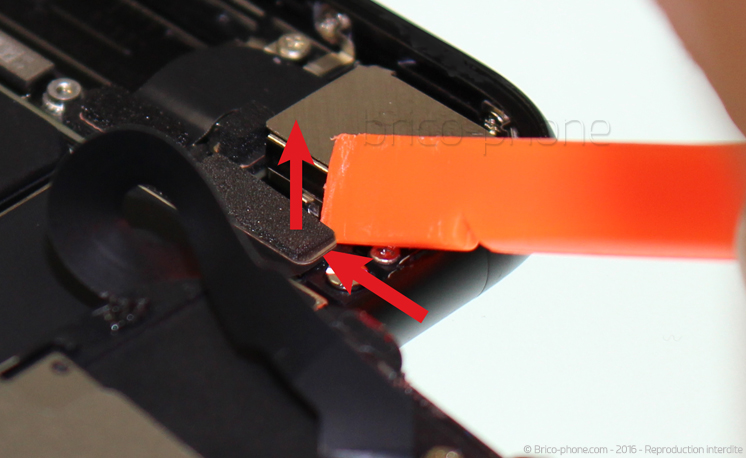

Glissez doucement le levier sous le coin supérieur droit du connecteur et soulevez le connecteur afin de le déclipser.

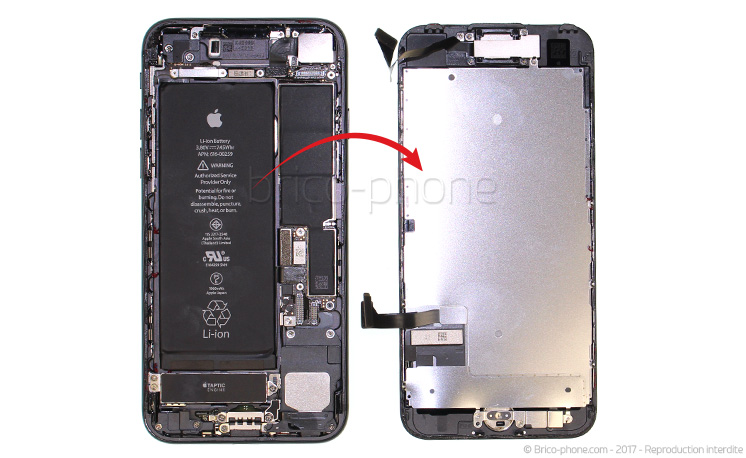

Le bloc écran est désormais complètement libre. Conservez le châssis de l'iPhone plus loin sur votre plan de travail, à un emplacement sûr afin d'éviter tous risques d'endommagement. La carte mère est fragile et exposée directement à un potentiel endommagement en cas de chute.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Retirer l'écouteur interne

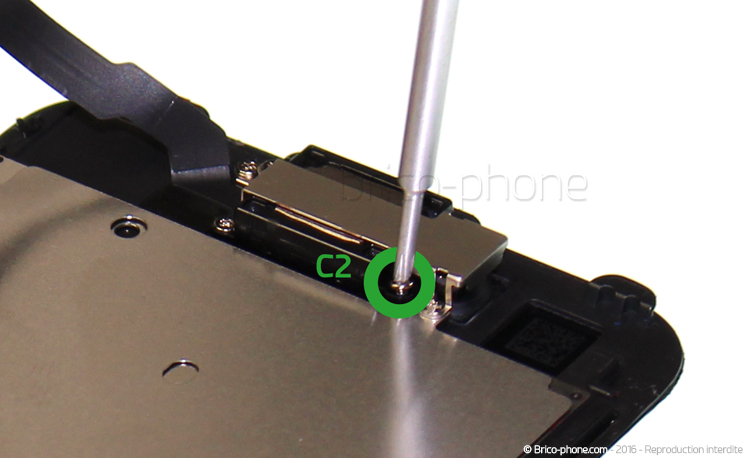

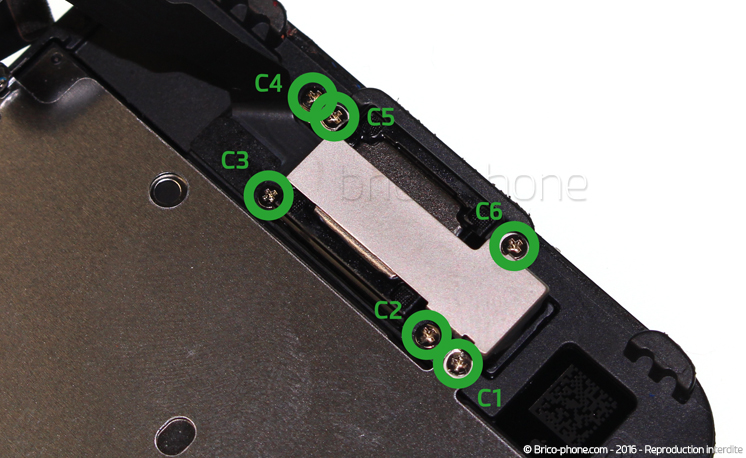

La plaquette métallique #05 qui protège l'écouteur interne et la nappe faceTime, est maintenue par 6 vis cruciformes. Chaque vis à une taille différente, positionnez-les bien sur le patron d'aide au montage au fur et à mesure du démontage. Elles sont identifiées en vert et nommées de C1 à C6.

Une fois toutes les vis retirées, retirez la plaquette avec la pincette.

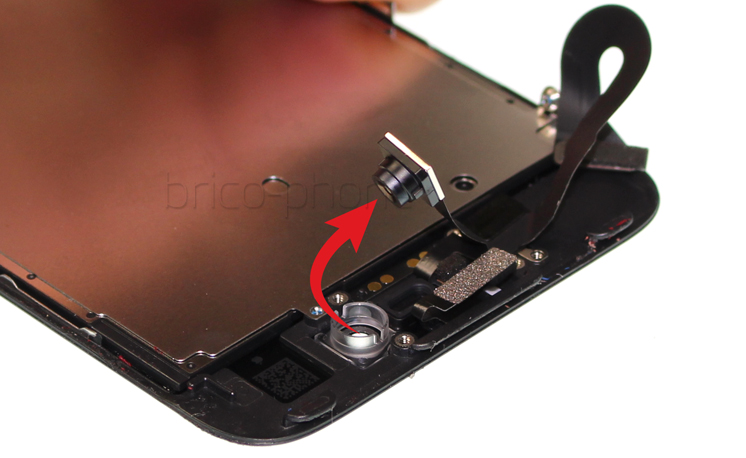

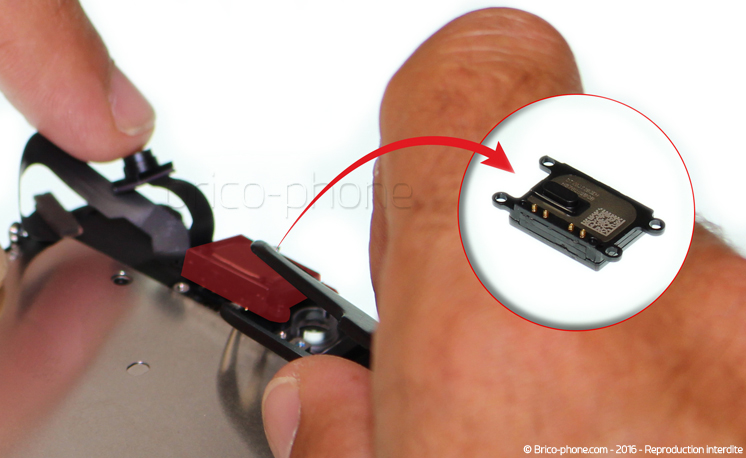

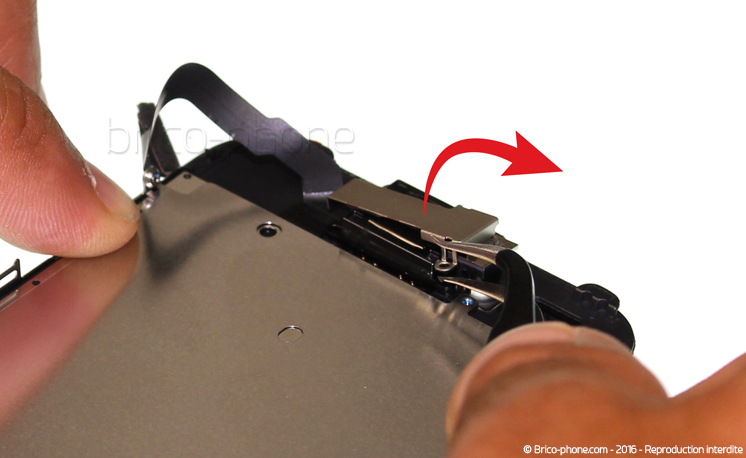

Afin de déloger l'écouteur interne, soulevez simplement la petite caméra FaceTime. Le bout de nappe sur laquelle elle se trouve, passe au dessus de l'écouteur. Pensez à nettoyer la caméra lors du remontage si vous avez posé votre doigt dessus.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

Etape 11 : Retirer la nappe FaceTime

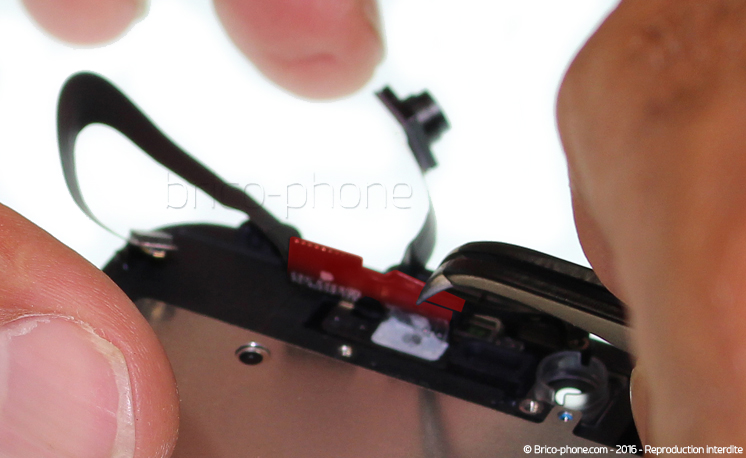

Soulevez bien la caméra FaceTime pour accéder au micro qui est collé dessous. Décollez-le de la vitre à l'aide de la pincette.

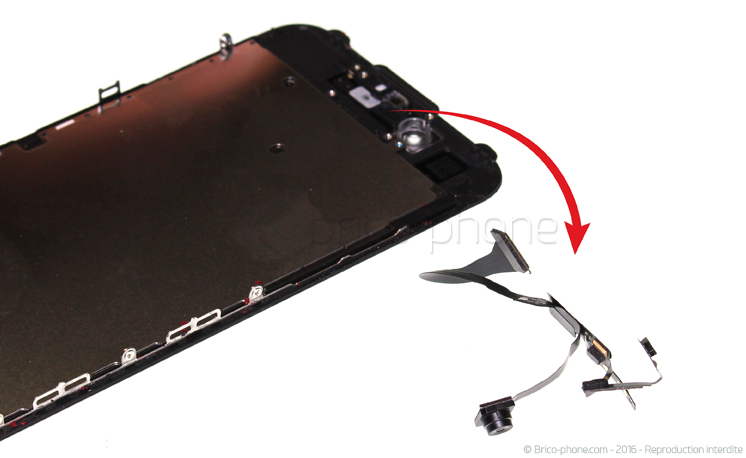

La nappe FaceTime est désormais libérée. Mettez-la de côté.
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Retirer la plaquette de protection de la nappe Home

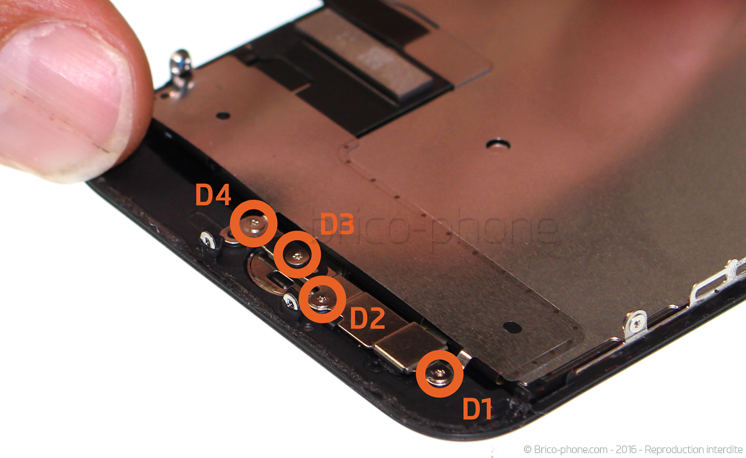

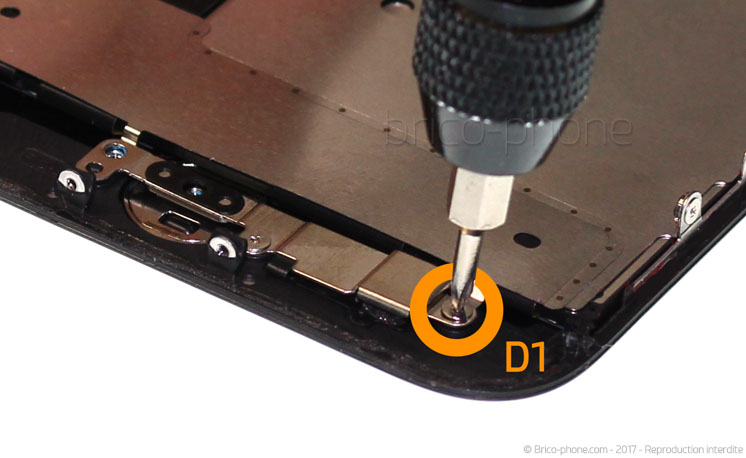

Cette plaquette métallique #03 est maintenue par 4 vis triwing. Elles sont nommées D1 à D4 et entourées en orange.

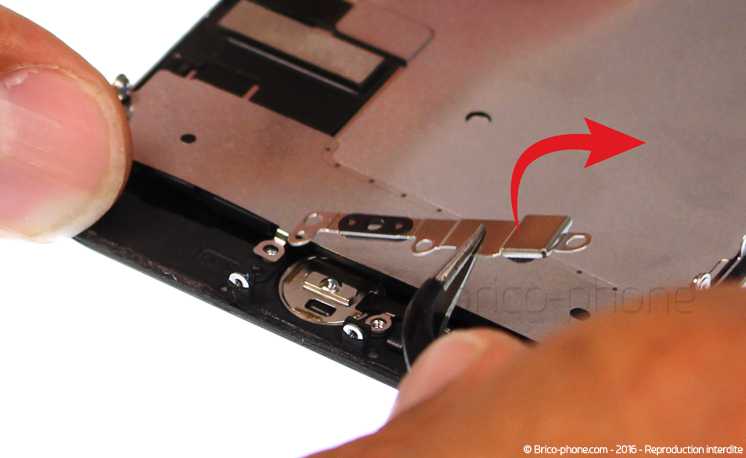

Une fois toutes les vis retirées, délogez la plaquette de protection.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 13 : Déconnecter le bouton Home

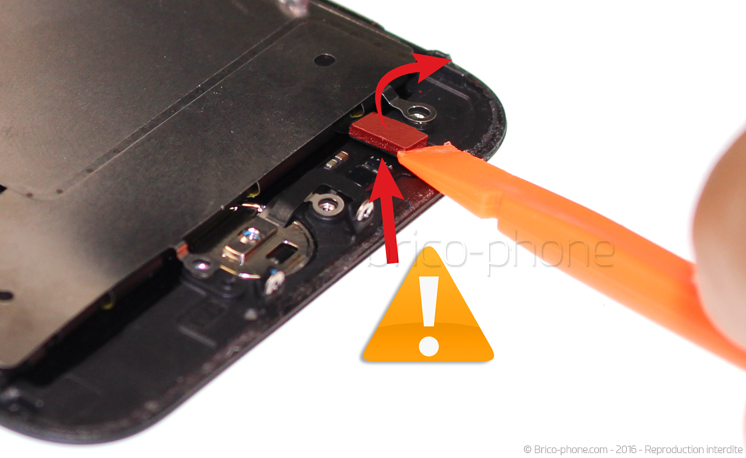

Le connecteur du bouton home est relié au connecteur d'une rallonge de nappe. Cette rallonge est directement prémontée en usine sur l'écran donc si vous endommagez le connecteur de la rallonge et que vous n'aviez pas prévu de changer l'écran, vous n'aurez pas d'autre choix que de remplacer ce dernier. Quant au connecteur du bouton home, s'il est endommagé, votre iPhone sera inutilisable : le bouton home ne pouvant être remplacé sur un iPhone 7... Chaque iPhone possède son propre bouton, aucune solution n'existe pour retrouver l'usage de son téléphone à ce jour.

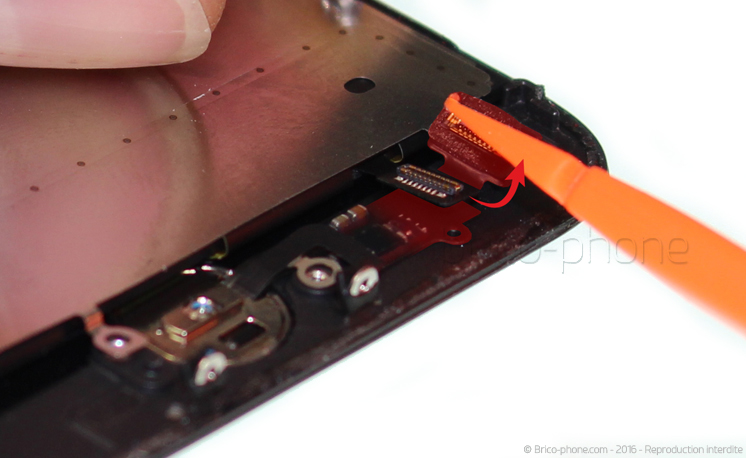

Pour déconnecter le bouton, soulevez le connecteur, grâce au levier, puis dépliez-le.
Outils du kit utilisés
Outils du kit utilisés

Etape 14 : Retirer la nappe Home

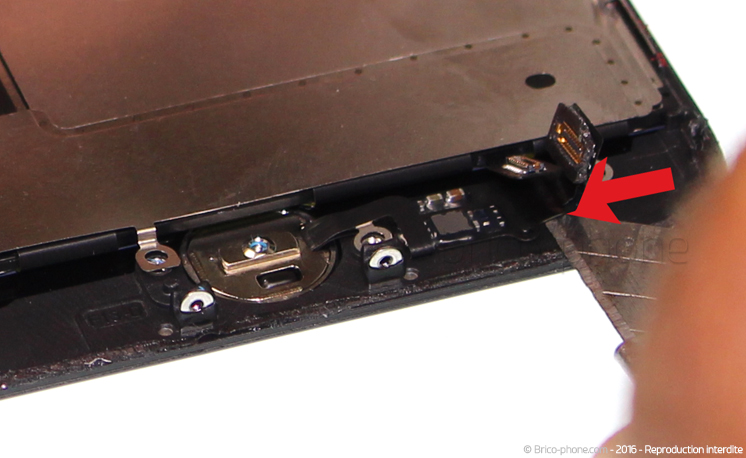

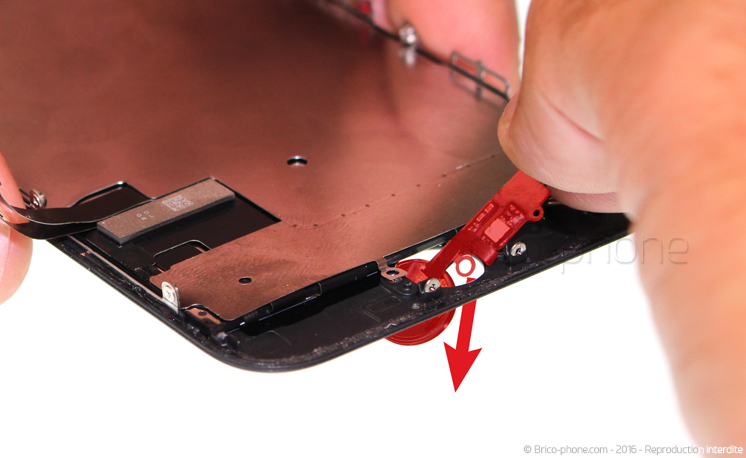

Passez la nappe du bouton home au dessus du connecteur de la rallonge (connecteur lié à l'écran) afin de commencer à décoller le bouton. Utilisez soit un levier, soit un cutter avec précaution, pour glisser sous la nappe et ainsi décoller le bouton.

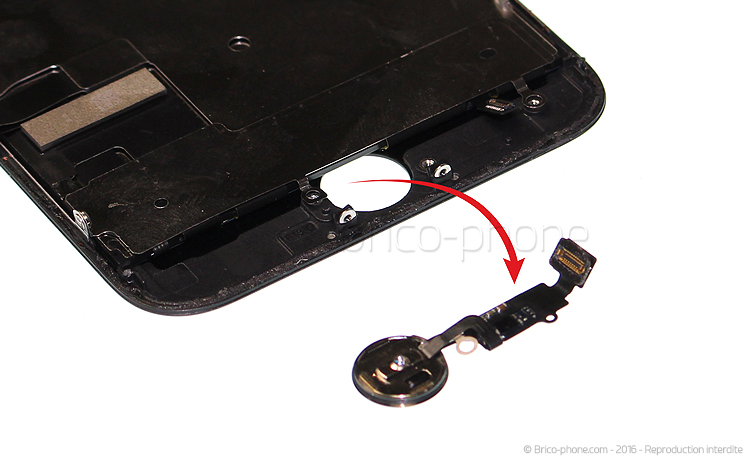

Une fois, la nappe totalement décollée, il suffit simplement de la glisser à travers le trou du bouton.
Outils optionnels
Outils optionnels
Cutter en inox
6,90 €
Etape 15 : Dévisser la plaquette de protection LCD

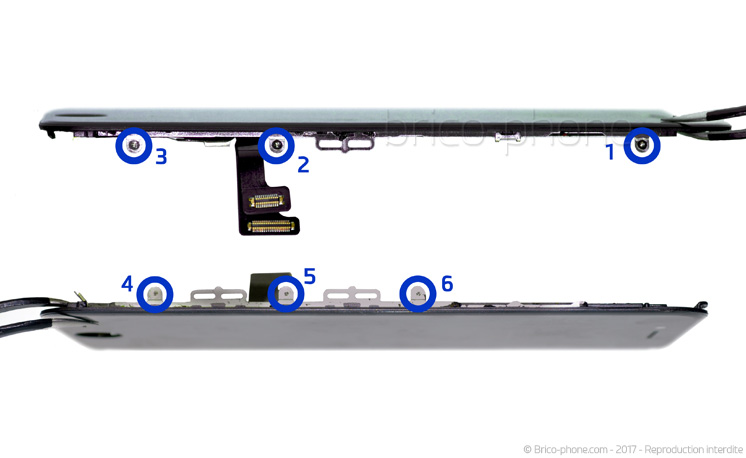

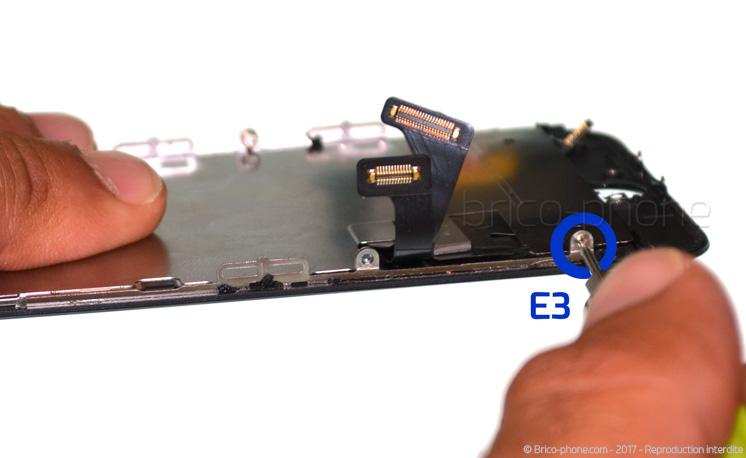

A l'aide du tournevis triwing 0.6, retirez les 6 vis entourées en bleu foncé, nommées de E1 à E6 sur les côtés de l'écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 16 : Retirer la plaquette

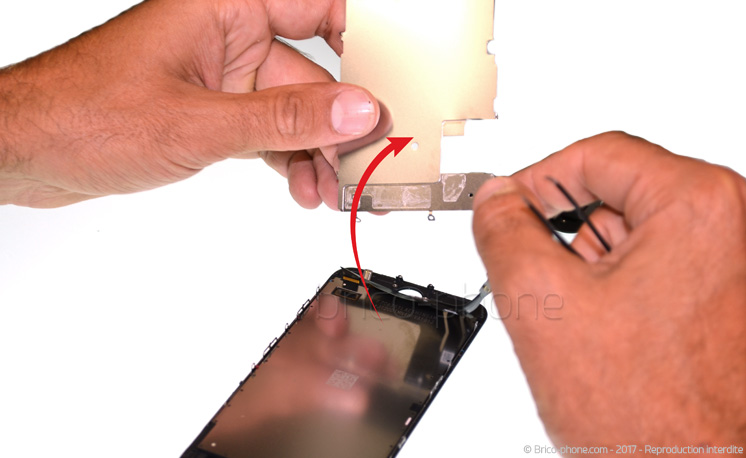

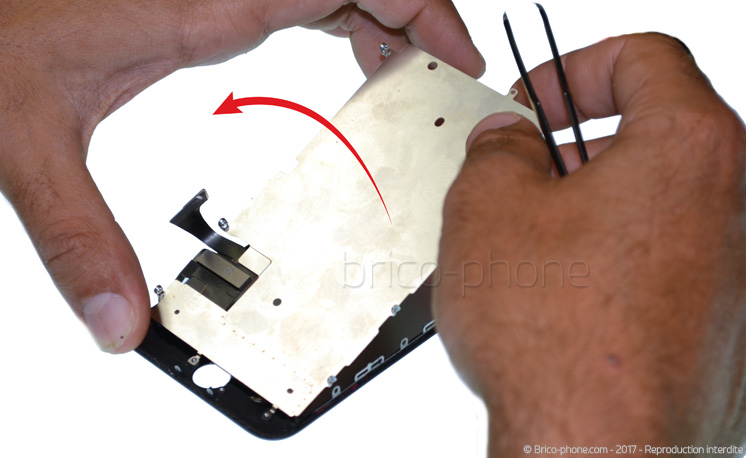

Soulevez la plaquette métallique #24 de protection à partir du haut. Attention à ne pas tirer trop fort car les nappes de l'écran sont collées derrière.

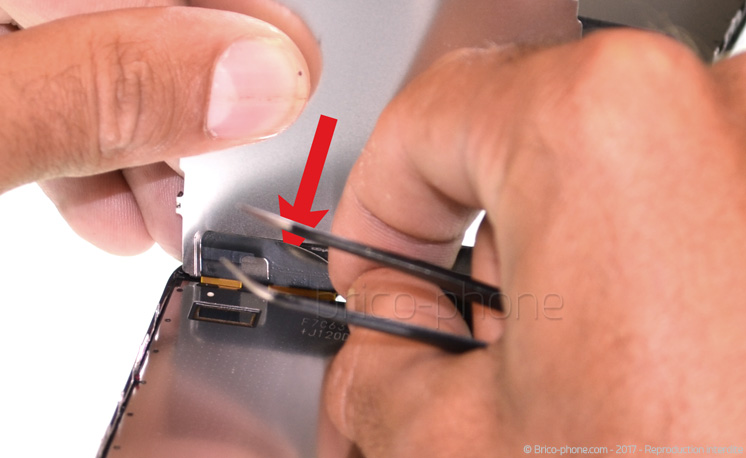

Une fois soulevée à 90°, utilisez la pincette pour décoller délicatement?les nappes au dos. La plaquette est maintenant libérée, prête à être reposée sur le nouvel écran.
Outils du kit utilisés
Outils du kit utilisés

Etape 17 : Procéder au remontage
La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil.

N'oubliez pas de rebrancher le connecteur de la batterie.

Avant de refermer complètement votre écran, testez-le. Positionnez le simplement sur le châssis sans le clipser. Puis démarrez votre iPhone, vérifiez l'affichage et la fonction tactile sur quelques zones. Si tout fonctionne bien, vous pouvez fermer définitivement l'écran.

Attention lors de la fermeture de l'écran : ne pas coincer les nappes de l'écran dans le châssis. Ne forcez pas, chaque pièce doit s'emboîter sans difficulté.
