Changement d'écran (vitre+LCD) sur iPod touch 4

Temps estimé : 45 min
Difficulté : 4/5
iPod touch 4 | Temps estimé : 45 min Difficulté : 4/5

Diagnostic

› La vitre avant de votre iPod Touch 4 est brisée
› L'écran tactile ne fonctionne plus ou uniquement sur certaines zones
› L'écran présente des pixels morts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Ipod touch 4 eme géneration vitre tactile blanche + LCD Prémonté
39,90 €
Ajouter au panier

Outils nécessaires
Kit d outils spécial IPOD
13,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

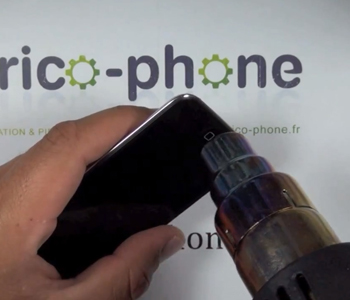

ETAPE 1a : Decoller la vitre du châssis (partie basse)
Utiliser un décapeur thermique (ou seche cheveux) au niveau du bouton Home pendant environ une trentaine de secondes et en faisant des mouvements circulaires afin de faire fondre la colle de l'écran. Attention à ne chauffer que les parties hautes et basses, en aucun cas l'écran

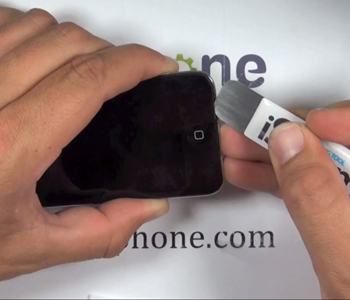

ETAPE 1b : Decoller la vitre du châssis (partie basse)

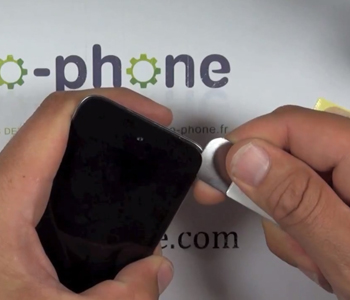

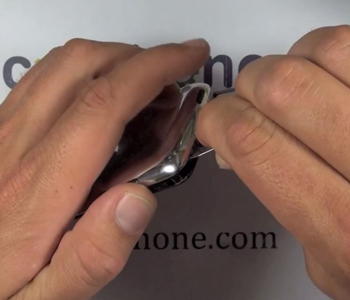

Glisser un outils type iSesamo entre le joint et la vitre (et non pas entre le joint et la partie métallique).

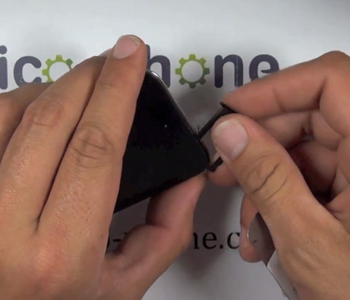

ETAPE 1c : Decoller la vitre du châssis (partie basse)

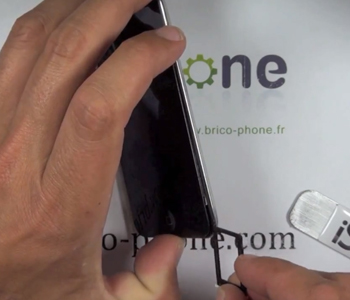

Lorsque la vitre commence à se décoller, glisser un objet entre le châssis et la vitre afin d'empêcher que celle-ci ne se recolle. (Un rack SIM sur notre exemple)

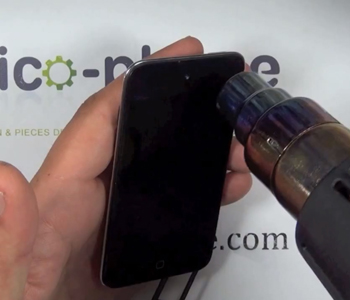

ETAPE 2a : Decoller la vitre du châssis (partie haute)
Répéter les étapes précédentes pour la partie haute en commencant par chauffer le coin supérieur droite car le connecteur WIFI se situe sur la gauche et peut être collé à l'écran.
ETAPE 2b : Decoller la vitre du châssis (partie haute)
Insérer ensuite l'iSesamo à nouveau entre le joint et la vitre en commencant par la droite.
ETAPE 2c : Decoller la vitre du châssis (partie haute)
Ensuite, glisser à nouveau un objet fin (rack Sim) pour que la vitre reste décollée. (Vous pouvez utiliser les médiateurs livrés dans les packs d'outils).
ETAPE 2d : Decoller la vitre du châssis (partie haute)

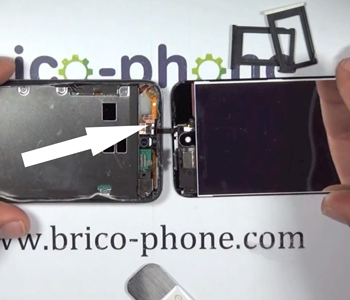

Décoller délicatement la vitre sur la partie gauche en faisant attention à ne pas décoller la nappe située en dessous.

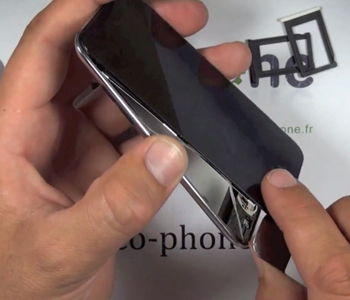

ETAPE 2e : Decoller la vitre du châssis (partie haute)
Décoller ensuite l'intégralité de la vitre en partant du bas.
ETAPE 2f : Decoller la vitre du châssis (partie haute)

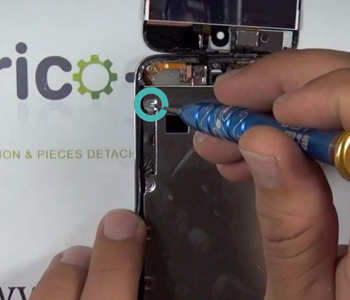

ETAPE 3a : Devissage plaquette metallique
Retirer la première vis située dans le coin supérieur gauche. (vert turquoise)

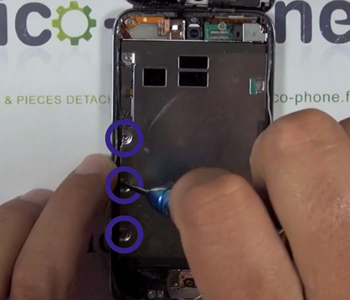

ETAPE 3b : Devissage plaquette metallique
Retirer ensuite les trois vis sur la gauche (violet).
ETAPE 3c : Devissage plaquette metallique

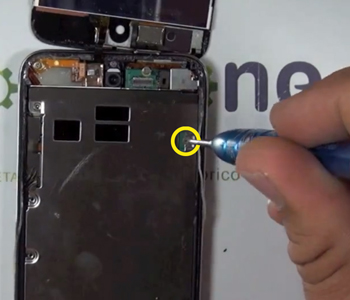

Retirer la vis située dans le coin supérieur droit (jaune).

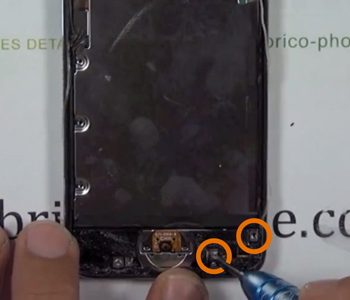

ETAPE 3d : Devissage plaquette metallique
Puis les deux vis du coin inférieur droit (orange).

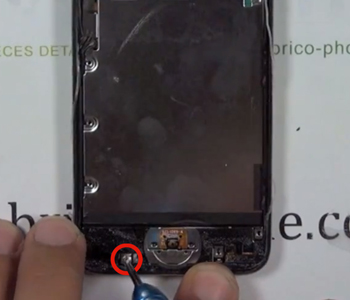

ETAPE 3e : Devissage plaquette metallique
Enfin, la vis du coin inférieur gauche (rouge).
ETAPE 3f : Devissage plaquette metallique

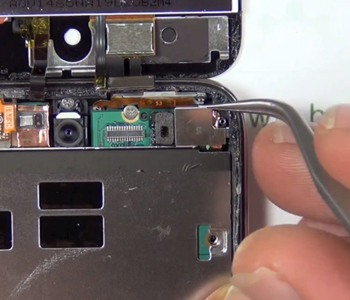

A l'aide d'une pincette, retirer délicatement la plaquette métallique de la caméra située dans le coin supérieur droit. Celle-ci pourrait sauter au moment de la détacher.

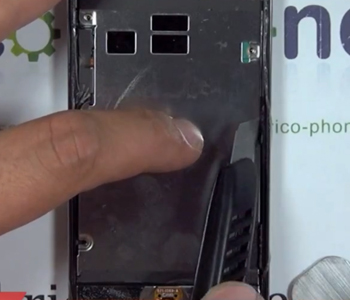

ETAPE 3g : Devissage plaquette metallique
A l'aide d'un cutter, couper délicatement le scotch noir situé sur la partie droite de la plaquette.

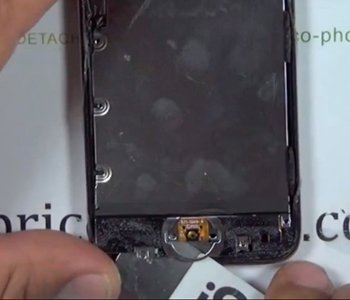

ETAPE 3h : Devissage plaquette metallique
Placer un objet fin tel que l'iSesamo sous la plaquette au niveau du bas puis lever la doucement.

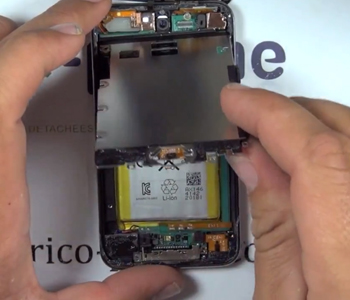

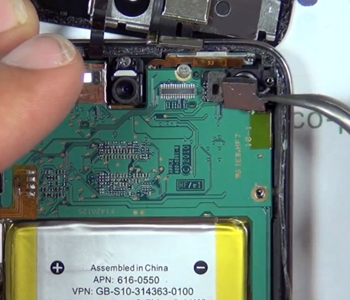

ETAPE 3i : Devissage plaquette metallique

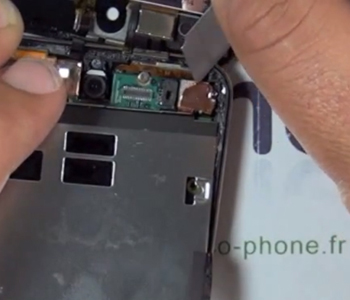

A l'aide d'un cutter décoller la partie cuivrée se trouvant sur la caméra puis retirer la plaquette.
ETAPE 3j : Devissage plaquette metallique
ETAPE 4a : Préparer la carte mère

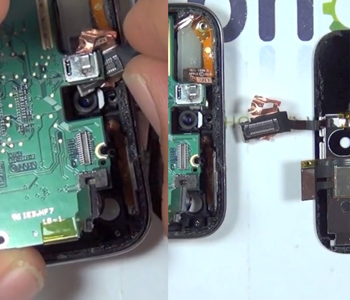

La carte mère ne peut se retirer sur l'iPod Touch 4, mais il va falloir tout de même la dévisser. Commencer par déclipser la caméra se situant dans le coin supérieur droit avec une pince (de haut en bas).

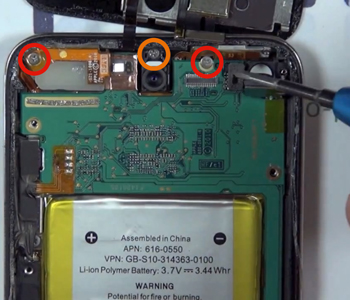

ETAPE 4b : Préparer la carte mère
Retirer les trois vis situées dans la partie supérieure (2 rouges et 1 orange).

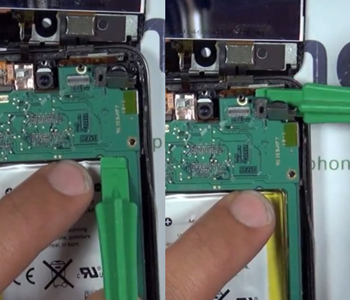

ETAPE 4c : Préparer la carte mère
Soulever la carte mère sur sa droite (du coin supérieur droit jusqu'au haut de la batterie) avec un levier plastique, sans pour autant la retirer (celle-ci est maintenue sur sa gauche par une nappe).

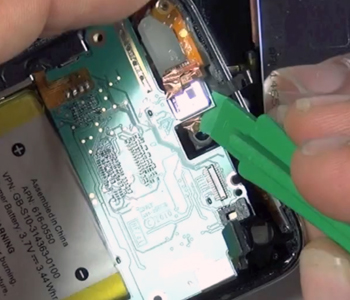

ETAPE 5a : Retirer l'écran

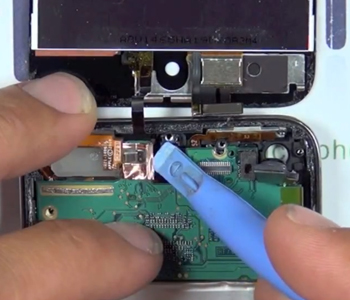

Décoller la petite partie en bronze située sur le connecteur LCD avec un levier plastique.
ETAPE 5b : Retirer l'écran

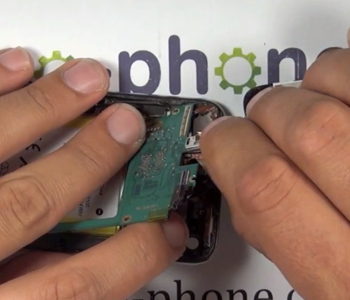

Ensuite, soulever en partie la carte mère sur son coté droit et déconnecter le connecteur LCD afin de libérer complètement l'écran.
ETAPE 5c : Retirer l'écran
Le démontage de votre iPod Touch 4 est terminé, vous pouvez à présent suivre les étapes à l'envers pour procéder au remontage.
ETAPE 6a : Conseils pour le remontage

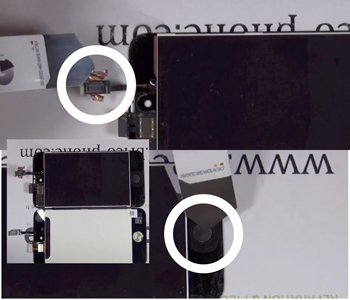

Il vous faut récupérer avant tout deux éléments de votre ancien écran, à savoir la languette située sur le connecteur LCD, puis le bouton Home à installer sur le nouveau.
ETAPE 6b : Conseils pour le remontage
Afin de reconnecter par le dessous la nappe du connecteur LCD, n'hésitez pas à plier légèrement la carte mère, cell-ci est assez résistante.
