Changement de nappe Power sur iPad déjà ouvert (1ère génération) sur iPad 2

Temps estimé : 30 min
Difficulté : 2/5
iPad 2 | Temps estimé : 30 min Difficulté : 2/5

Ce tutoriel concerne les iPad 2 de première génération

Diagnostic

› Les boutons volume, mute et/ou power ne répondent plus
› Vous avez sectionné la nappe lors du remplacement de la vitre ou du LCD

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe power et volume iPad 2 complète
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils classique pour iPad
13,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Colle professionnelle B7000 en tube de 3ml
3,90 €
Ajouter au panier

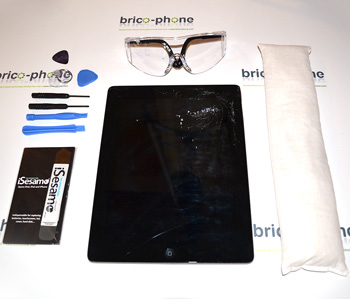

ETAPE 1 : Les outils nécessaires et les accessoires conseillés
ttention à ne pas rallumer votre iPad en cours de réparation : si vous appuyez par inadvertance sur le bouton power lors de la réparation vous ne pourrez plus l'éteindre et donc endommagerez sérieusement votre ipad. Nous vous conseillons donc d'effectuer la réparation sur votre iPad dont la batterie est complètement déchargée et qui par conséquent s'est éteint automatiquement. ⇒ Avant de commencer toute réparation, nous vous conseillons fortement de vous munir des outils ci-contre ainsi que d'une paire de lunettes de protection pour éviter toutes projections d'éclats de verre.
ETAPE 1 : Les outils nécessaires et les accessoires conseillés
ETAPE 2 : Précautions particulières

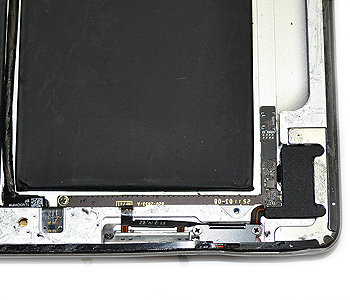

Le tutoriel débute à partir d'un iPad 2 déjà ouvert. Il existe deux nappes power différentes pour l'iPad 2 selon la génération de votre modèle. Ici, il s'agit de l'ancienne génération.
ETAPE 2 : Précautions particulières
ETAPE 3a : Retirer la caméra

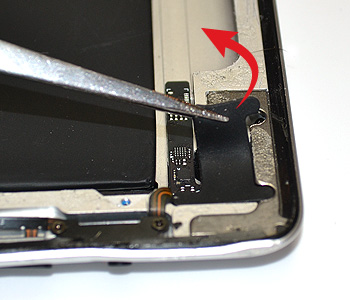

Retirer la protection adhésive noire.
ETAPE 3a : Retirer la caméra
ETAPE 3b : Retirer la caméra

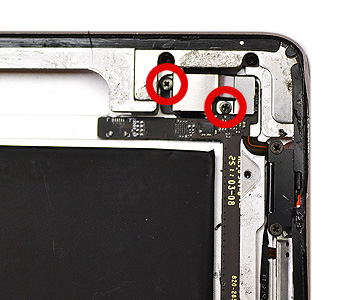

A l'aide d'un tournevis cruciforme, ôter les deux vis entourées en rouge.
ETAPE 3b : Retirer la caméra
ETAPE 3c : Retirer la caméra

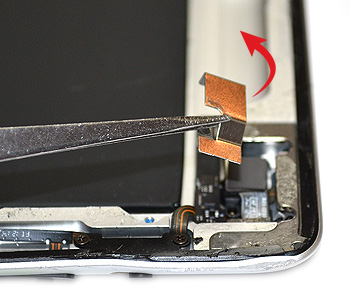

Retirer la plaquette métallique qui protège la caméra arrière.
ETAPE 3c : Retirer la caméra
ETAPE 3d : Retirer la caméra

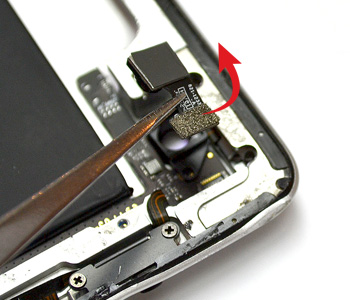

A l'aide d'une pince, retirer la caméra de son emplacement. Puis le composant en plastique noir situé en dessous qui maintient la caméra
ETAPE 3d : Retirer la caméra
ETAPE 4 : Dévisser la plaquette du bouton power

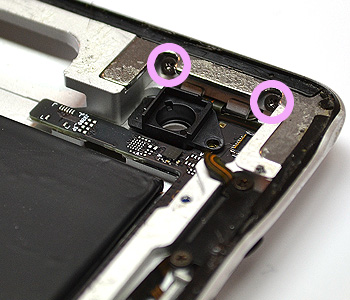

A l'aide d'un tournevis cruciforme, retirer les deux vis entourées en rose afin de pouvoir décoller la nappe qui passe derrière.
ETAPE 4 : Dévisser la plaquette du bouton power
ETAPE 5 : Retirer la plaquette des boutons volume

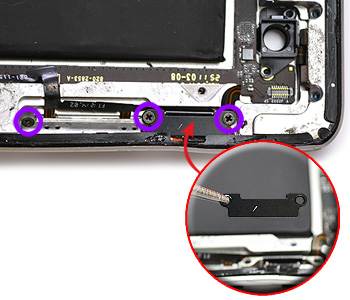

A l'aide d'un tournevis cruciforme, ôter les trois vis entourées en violet. Elles maintiennent les boutons volume et mute. La nappe est désormais libre et peut être retirée en la décollant sur toute sa longueur.
ETAPE 5 : Retirer la plaquette des boutons volume
ETAPE 6 : Replacer les éléments métalliques sur la nouvelle nappe

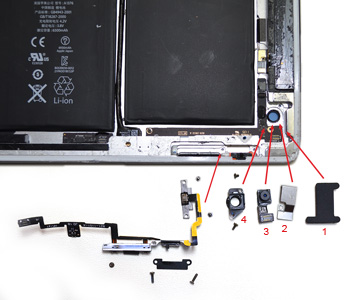

Repositionner les éléments de la caméra. ⇒ Récupérer les éléments métalliques situés sur l'ancienne nappe pour les recoller sur la nouvelle nappe. ⇒ Pour simplifier la pose, nous vous conseillons de commencer par placer la nouvelle nappe au niveau des boutons volume et de remonter ensuite jusqu'au bouton power.
ETAPE 6 : Replacer les éléments métalliques sur la nouvelle nappe
