Remise à neuf sur iPhone 3GS

Temps estimé : 1 heure
Difficulté : 2/5
iPhone 3GS | Temps estimé : 1 heure Difficulté : 2/5

Suivez les indications de couleurs qui se trouvent sur la plaquette qui vous a été fournie avec votre commande. Nous vous conseillons de vous aider de notre patron magnétique qui vous permettra de vous y retrouver avec les numéros de pièces, les codes couleurs, et surtout de ne pas perdre vos vis lors du démontage et du remontage.Pour commencer, assurez vous que votre iPhone 3G-3GS est éteint et que vous avez retiré votre carte SIM.

Diagnostic

› Vous souhaitez remettre à neuf votre iPhone 3GS

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 3G et 3GS
4,90 €
Ajouter au panier

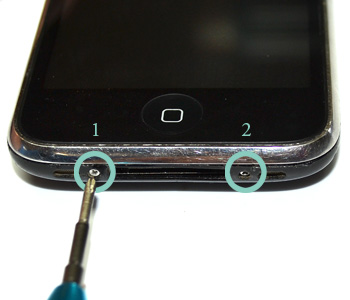

ETAPE 1 : Dévisser les vis de la vitre arrière

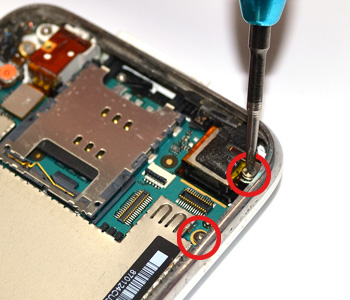

Dévisser les vis A1 et A2 à l'aide d'un tournevis cruciforme.
ETAPE 2a : Retirer le bloc complet (tactile + LCD)

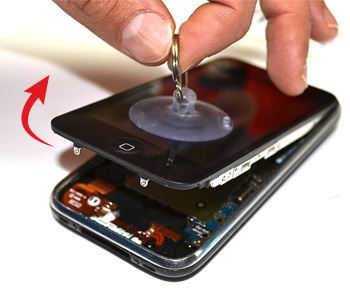

Retirer le bloc écran à l'aide d'une ventouse d'extraction en placant celle-ci sur le bas de l'écran. Faites très attention lors de l'ouverture de l'iPhone à ne pas arracher les nappes 1 2 et 3 qui relient le bloc à la carte mère.
ETAPE 2b : Retirer le bloc complet (tactile + LCD)

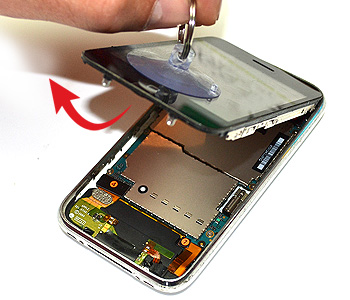

Maintenez l'écran à 45° afin de passez à l'étape suivante qui consiste à libérer complètement l'écran du téléphone
ETAPE 3 : Déconnecter les nappes du tactile et du LCD

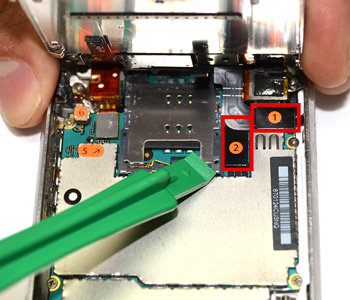

Tout en maintenant votre écran à 45° déconnecter les nappes 1 (tactile) et 2 (LCD) à l'aide d'un levier plastique.
ETAPE 4 : Déconnecter le connecteur n° 3 (capteur de proximité)

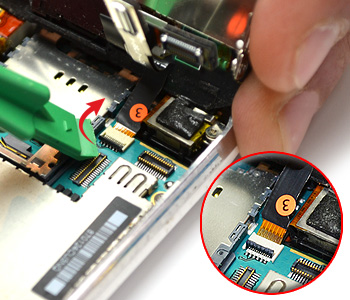

Toujour en maintenant le bloc écran à 45° il vous faut maintenant déconnecter la nappe 3. Pour celà il faut commencer par déverrouiller la nappe en levant le levier du connecteur à 90°..
Ensuite il ne vous reste plus qu'a retirer la nappe de son emplacement.
Votre bloc écran est maintenant totalement libre .
ETAPE 5a : Retirer la carte mère

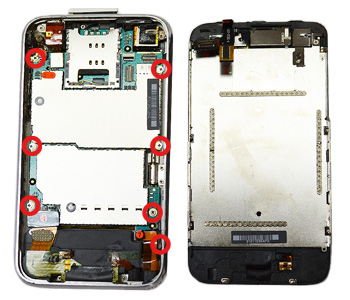

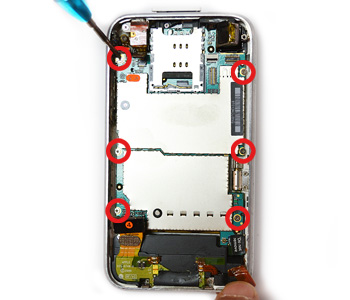

A l'aide d'un tournevis cruciforme dévisser les vis B1 à B7 (Une des vis est recouverte d'un autocollant noir et est située sous la nappe du connecteur GCM).
ETAPE 5b : Retirer la carte mère
ETAPE 5c : Retirer la carte mère

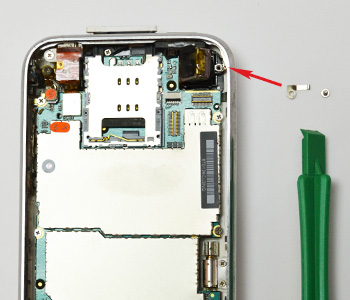

A l'aide d'un tournevis cruciforme dévisser la vis fixant l'element métallique permettant de bloquer la camera.

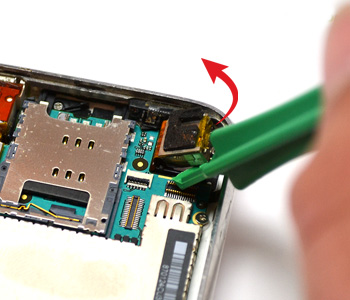

ETAPE 5d : Retirer la carte mère
ETAPE 5e : Retirer la carte mère
ETAPE 5f : Retirer la carte mère

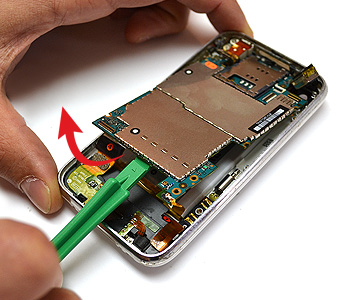

Votre carte mère est maintenant libérée vous pouvez la retirer en faisant levier part le bas de celle ci
ETAPE 5g : Retirer la carte mère

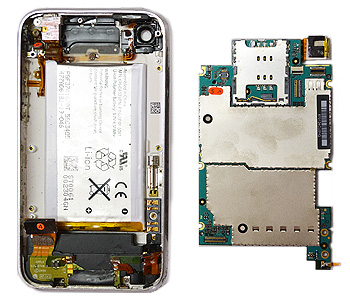

Votre carte mère est maintenant retirée.
ETAPE 6a : Retirer la batterie

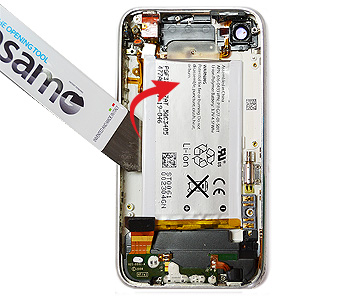

A l'aide d'un outil iSesamo décoller la batterie. Pour celà insérer l'outil entre la coque arrière et et la batterie, puis faites levier.
ETAPE 6b : Retirer la batterie

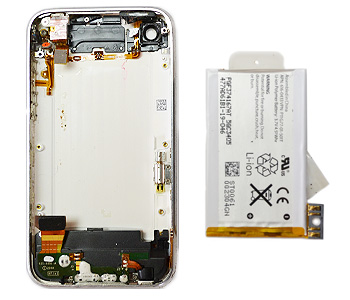

Votre batterie est à présent retirée.
ETAPE 7a : Retirer le dock

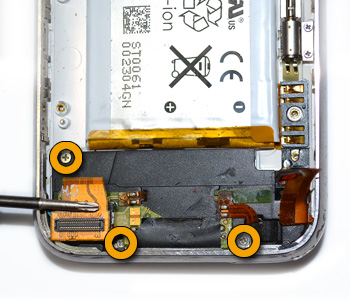

A l'aide d'un tournevis cruciforme retirer les 3 vis fixant le dock à la coque arrière du téléphone.
ETAPE 7 : Retirer le dock

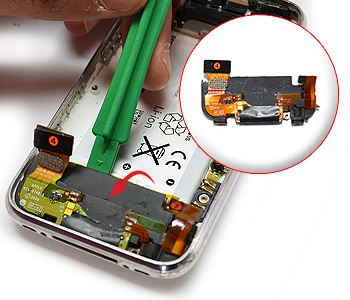

A l'aide d'un levier plastique retirer la prise du dock.
ETAPE 8a : Retirer l'écran LCD du chassis

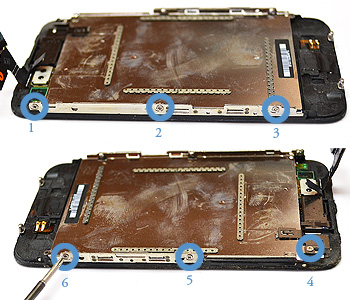

À l'aide d'un tournevis cruciforme, dévissez les vis D1 à D6. (Dans certains cas celles-ci peuvent être recouvertes d'un autocollant noir).
ETAPE 8b : Retirer l'écran LCD du chassis

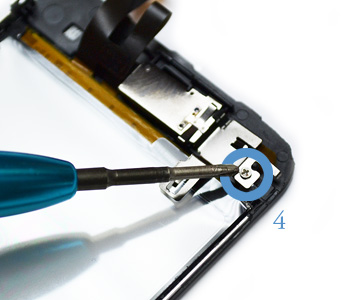

Retirer la vis situé dans l'angle supérieur droit.
ETAPE 8c : Retirer l'écran LCD du chassis

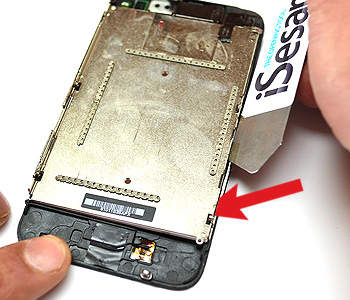

Insérer un outils iSesamo (ou similaire) entre la plaquette qui supporte le LCD et le châssis de la vitre.
ETAPE 8d : Retirer l'écran LCD du chassis

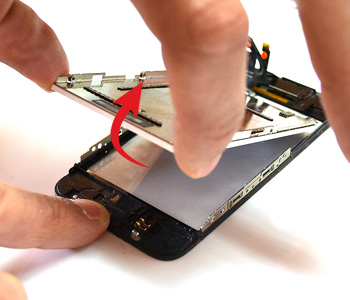

Faites ensuite levier afin de désolidariser les 2 éléments.
ETAPE 8e : Retirer l'écran LCD du chassis

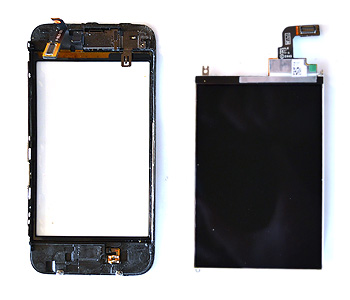

Le LCD est maintenant dissocié du châssis de la vitre tactile.
ETAPE 9a : Retirer la vitre du châssis

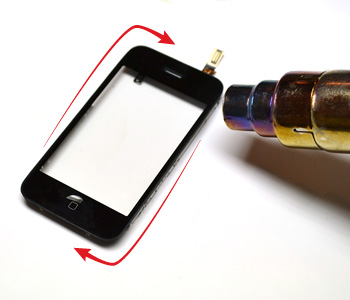

A l'aide d'un décapeur thermique (ou sèche cheveux) chauffer très légèrement les contours de la vitre afin de faire fondre la colle.
ETAPE 9b : Retirer la vitre du châssis

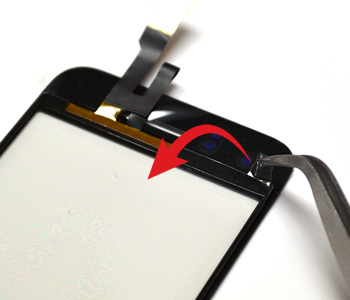

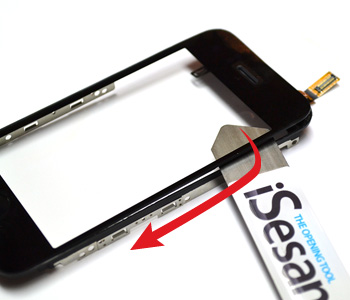

Insérer ensuite un outil iSesamo (ou un cutter) entre le joint du châssis et la vitre.
ETAPE 9c : Retirer la vitre du châssis

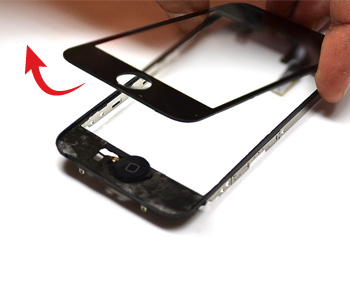

Faites le tour de la vitre puis retirer celle-ci.
ETAPE 10a : Conseils pour le remontage

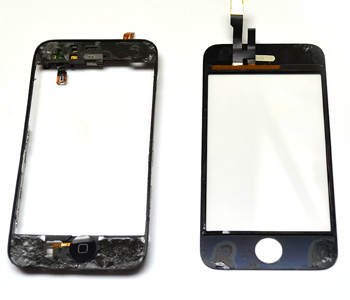

Votre vitre est maintenant retirée.
ETAPE 10b : Conseils pour le remontage

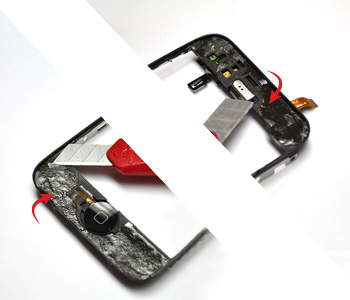

Retirer la colle de l'ancien châssis à l'aide d'un cutter.
ETAPE 10c : Conseils pour le remontage

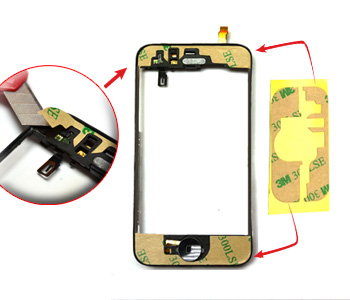

Positionner l'autocollant double face tel que sur la photo.
ETAPE 10d : Conseils pour le remontage
Retirer le film protecteur. Vous pouvez à présent suivre ce tutoriel à l'envers pour remonter votre iPhone 3G-3GS.
Si vous rencontrez des problèmes de recepetions réseaux

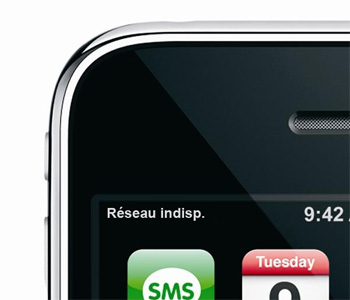

Votre téléphone ne trouve pas le réseau.
Si vous rencontrez des problèmes de recepetions réseaux
Connecter votre téléphone à iTunes.
Si vous rencontrez des problèmes de recepetions réseaux

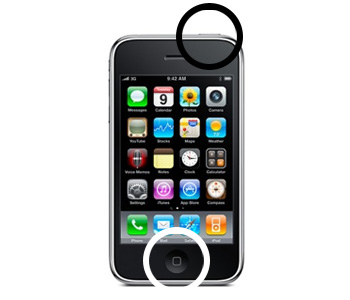

Tout en restant connecté appuyer simultanément sur les boutons Home et Power (pendant environ 7 secondes). Votre téléphone s'éteint. Il ne vous reste plus qu'à le redémarrer et vous devriez capter à nouveau le réseau. Si ce n'est pas le cas vous pouvez tenter une mise à jour ou une restauration du téléphone.
