Changement de LCD sur iPhone 3GS

Temps estimé : 30 min
Difficulté : 2/5
iPhone 3GS | Temps estimé : 30 min | Difficulté : 2/5

Suivez les indications de couleurs qui se trouvent sur la plaquette qui vous a été fournie avec votre commande. Nous vous conseillons de vous aider de notre patron magnétique qui vous permettra de vous y retrouver avec les numéros de pièces, les codes couleurs, et surtout de ne pas perdre vos vis lors du démontage et du remontage.Pour commencer, assurez vous que votre iPhone 3G-3GS est éteint et que vous avez retiré votre carte SIM.

Diagnostic

› L'écran tactile de votre iPhone 3GS ne fonctionne plus ou uniquement sur certaines zones
› L'écran LCD de votre iPhone 3GS est blanc
› L'écran LCD de votre iPhone 3GS a des taches
› cran de votre iPhone 3GS a des pixels morts
› Le rétroéclairage ne fonctionne plus (peut également provenir d'un probleme sur la carte mere)

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
ETAPE 1 : Dévisser les vis de la vitre arrière

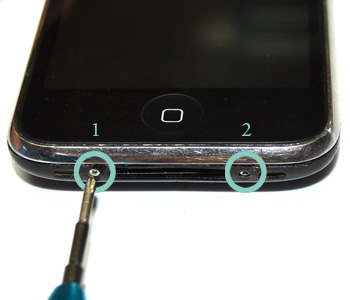

Dévisser les vis A1 et A2 à l'aide d'un tournevis cruciforme.
Changement de LCD sur iPhone 3GS photo 1
ETAPE 2a : Retirer le bloc complet (tactile + LCD)

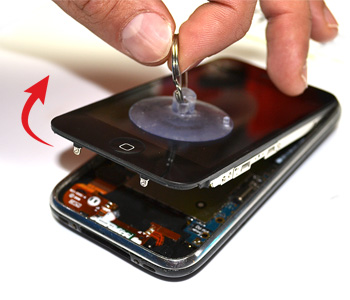

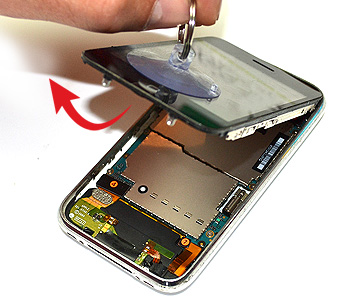

Retirer le bloc écran à l'aide d'une ventouse d'extraction en placant celle-ci sur le bas de l'écran. Faites très attention lors de l'ouverture de l'iPhone à ne pas arracher les nappes 1 2 et 3 qui relient le bloc à la carte mère.
Changement de LCD sur iPhone 3GS photo 1
ETAPE 2b : Retirer le bloc complet (tactile + LCD)
Maintenez l'écran à 45° afin de passez à l'étape suivante qui consiste à libérer complètement l'écran du téléphone
Changement de LCD sur iPhone 3GS photo 1
ETAPE 3 : Déconnecter les nappes du tactile et du LCD

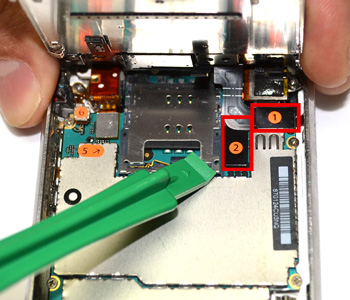

Tout en maintenant votre écran à 45° déconnecter les nappes 1 (tactile) et 2 (LCD) à l'aide d'un levier plastique.
Changement de LCD sur iPhone 3GS photo 1
ETAPE 4 : Déconnecter le connecteur n° 3 (capteur de proximité)

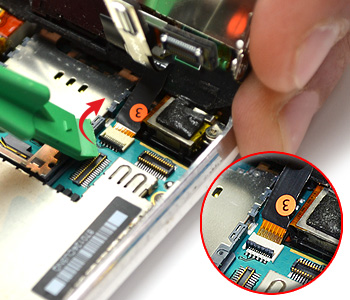

Toujour en maintenant le bloc écran à 45° il vous faut maintenant déconnecter la nappe 3. Pour celà il faut commencer par déverrouiller la nappe en levant le levier du connecteur à 90°..
Ensuite il ne vous reste plus qu'a retirer la nappe de son emplacement.
Votre bloc écran est maintenant totalement libre .
Changement de LCD sur iPhone 3GS photo 1
ETAPE 5a : Retirer l'écran LCD du chassis

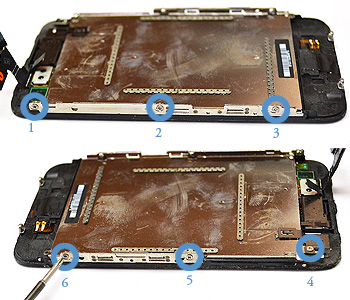

À l'aide d'un tournevis cruciforme, dévissez les vis D1 à D6. (Dans certains cas celles-ci peuvent être recouvertes d'un autocollant noir).
Changement de LCD sur iPhone 3GS photo 1
ETAPE 5b : Retirer l'écran LCD du chassis

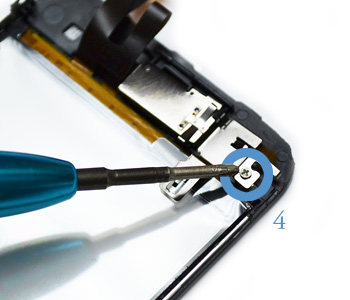

Retirer la vis situé dans l'angle supérieur droit.
Changement de LCD sur iPhone 3GS photo 1
ETAPE 5c : Retirer l'écran LCD du chassis

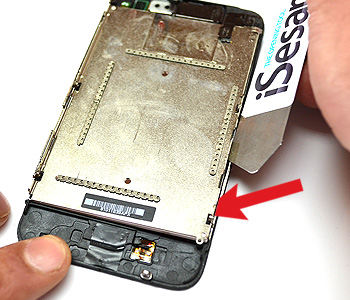

Insérer un outils iSesamo (ou similaire) entre la plaquette qui supporte le LCD et le chassis de la vitre.
Changement de LCD sur iPhone 3GS photo 1
ETAPE 5d : Retirer l'écran LCD du chassis
Faites ensuite levier afin de déssolidariser les 2 éléments.
Changement de LCD sur iPhone 3GS photo 1
ETAPE 5e : Retirer l'écran LCD du chassis

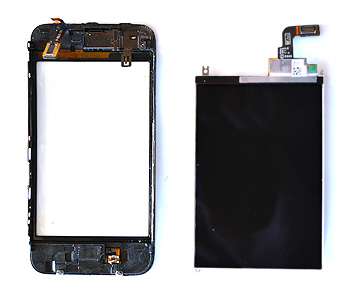

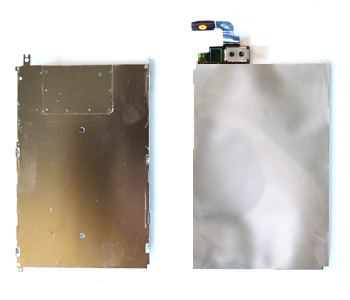

Le LCD est maintenenant dissocié du chassis de la vitre tactile.
Changement de LCD sur iPhone 3GS photo 1

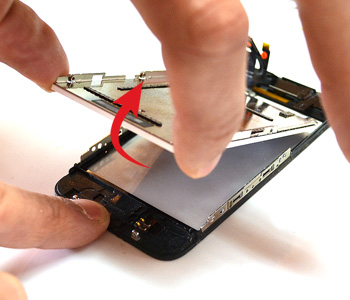

ETAPE 6a : Décoller le LCD de sa plaquette

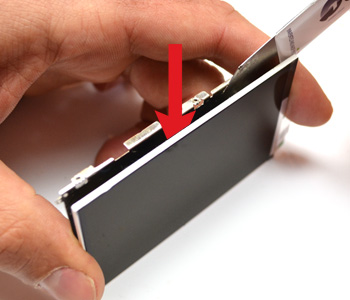

Insérer un iSesamo (ou un cutter) entre le LCD et sa plaquette puis faites levier.
Changement de LCD sur iPhone 3GS photo 1
ETAPE 6b : Décoller le LCD de sa plaquette
L'écran LCD est maintenant libéré. Il ne vous reste plus qu'à remonter le nouveau.
Changement de LCD sur iPhone 3GS photo 1
ETAPE 7 : Conseils pour le remontage

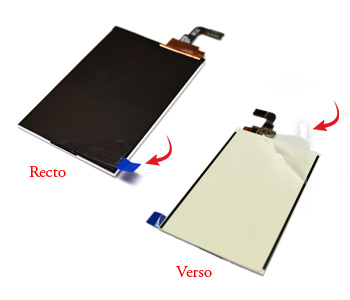

Retirer les films protecteurs de l'écran LCD afin de recoller celui-ci sur la plaquette.
Vous pouvez à présent suivre ce tutoriel à l'envers pour remonter votre iPhone 3G-3GS.
Changement de LCD sur iPhone 3GS photo 1

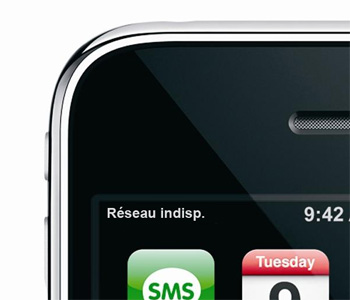

Si vous rencontrez des problèmes de recepetions réseaux
Votre téléphone ne trouve pas le réseau.
Changement de LCD sur iPhone 3GS photo 1
Si vous rencontrez des problèmes de recepetions réseaux
Connecter votre téléphone à iTunes.
Changement de LCD sur iPhone 3GS photo 1
Si vous rencontrez des problèmes de recepetions réseaux
Tout en restant connecté appuyer simultanément sur les boutons Home et Power (pendant environ 7 secondes). Votre téléphone s'éteint. Il ne vous reste plus qu'à le redémarrer et vous devriez capter à nouveau le réseau. Si ce n'est pas le cas vous pouvez tenter une mise à jour ou une restauration du téléphone.
Changement de LCD sur iPhone 3GS photo 1
Si vous rencontrez des problèmes de recepetions réseaux
Votre téléphone ne trouve pas le réseau.
Changement de LCD sur iPhone 3GS photo 1
Si vous rencontrez des problèmes de recepetions réseaux
Connecter votre tléphone à iTunes.
Changement de LCD sur iPhone 3GS photo 1
Si vous rencontrez des problèmes de recepetions réseaux
Tout en restant connecté appuyer simultanément sur les boutons Home et Power (pendant environ 7 secondes). Votre téléphone s'éteint. Il ne vous reste plus qu'à le redémarrer et vous devriez capter à nouveau le réseau. Si ce n'est pas le cas vous pouvez tenter une mise à jour ou une restauration du téléphone.
Changement de LCD sur iPhone 3GS photo 1
