Ce guide photos vous explique comment remplacer la nappe de la caméra avant (Facetime) sur votre iPhone 4.

Diagnostic

Diagnostic :
➤Les photos de votre iPhone 4 sont de mauvaise qualité.
➤L’iris de la camera de votre iPhone 4 ne s’ouvre plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméra avant pour iPhone 4
9,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 4
4,90 €
Ajouter au panier
Voir toute la gamme

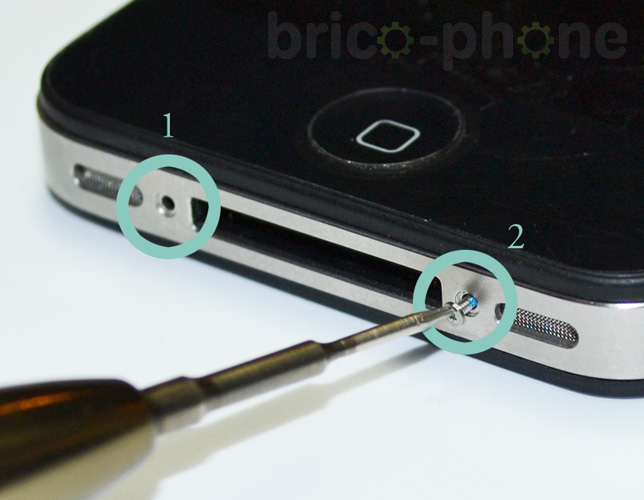

Etape 1a : Retirer la vitre arrière
A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Outils du kit utilisés
Outils du kit utilisés

Etape 1b : Retirer la vitre arrière

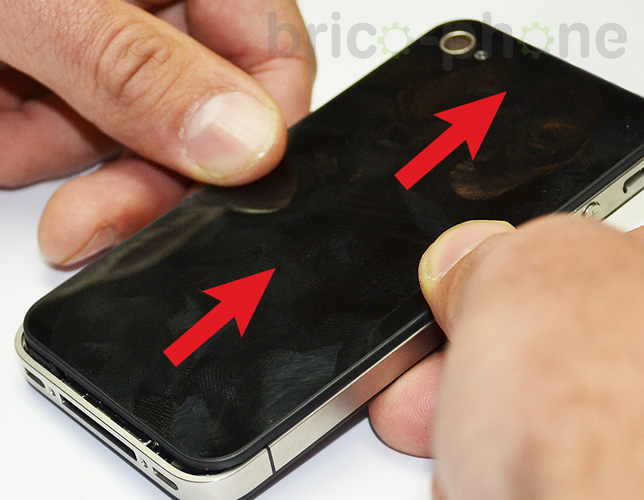

Faire glisser la vitre arrière vers le haut sur environ 3mm et soulever celle-ci.
Outils du kit utilisés
Outils du kit utilisés

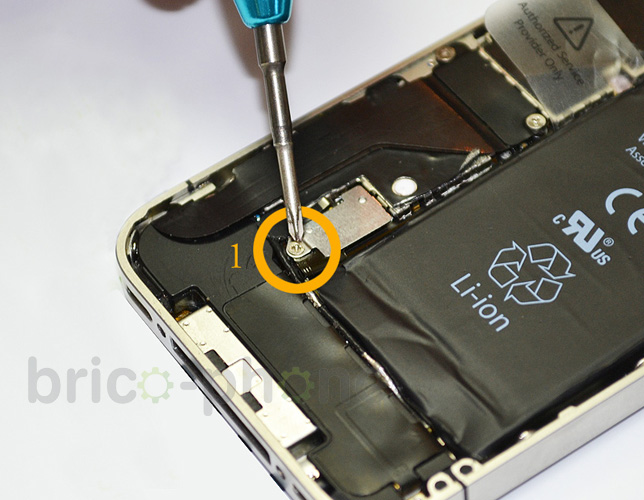

Etape 2a : Retirer la batterie
A l'aide du tournevis cruciforme, dévisser la vis B1 située en bas à gauche de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 2b : Retirer la batterie

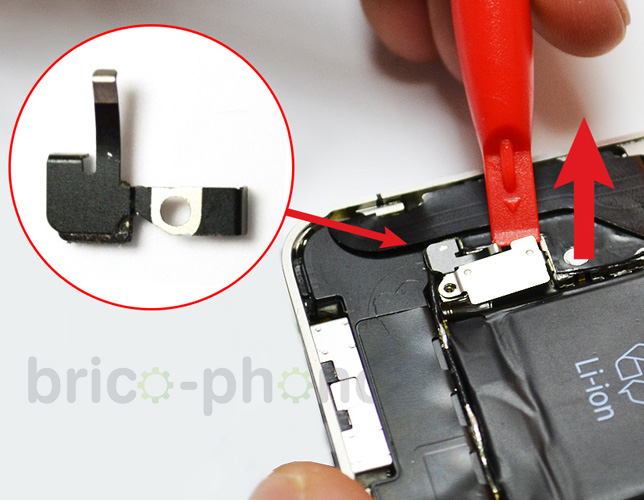

A l'aide d'un levier, soulever le connecteur métallique, la nappe est maintenant déconnectée. Mettre de côté le petit élément métallique situé sous la vis B1.
Outils du kit utilisés
Outils du kit utilisés

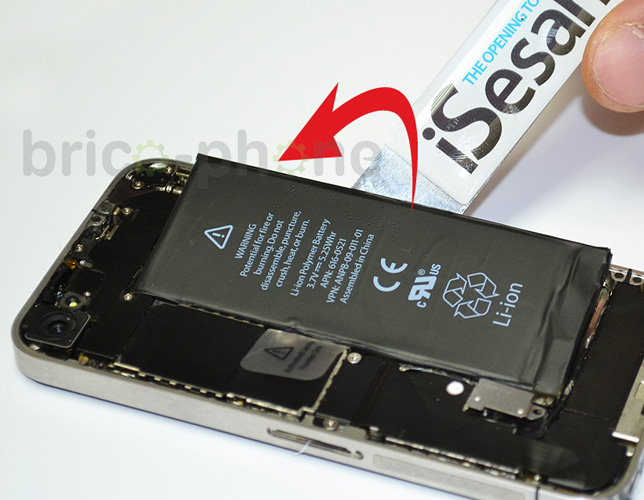

Etape 2c : Retirer la batterie
Vous pouvez décoller la batterie à l'aide de la languette plastique mais celle-ci est fragile est risque de se détacher. Dans ce cas là décoller la partie droite de la batterie avec une spatule ou un iSesamo en faisant levier (une carte de crédit peut faire l'affaire). Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Outils du kit utilisés
Outils du kit utilisés

Etape 2d : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

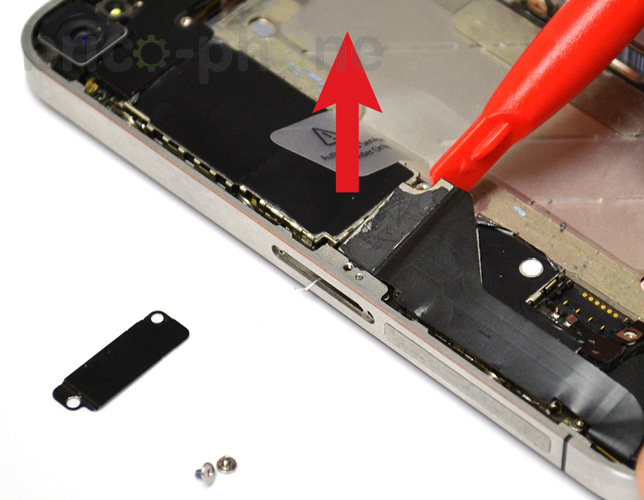

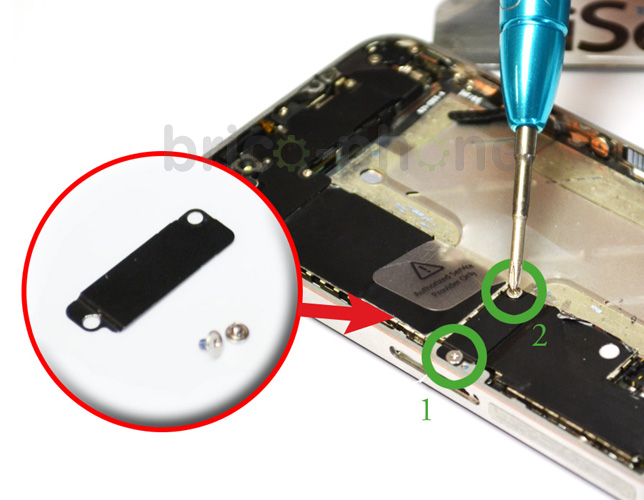

Etape 3a : Déconnecter les nappes Dock/USB et GSM
Retirer la plaquette métallique en enlevant les vis D1 et D2 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

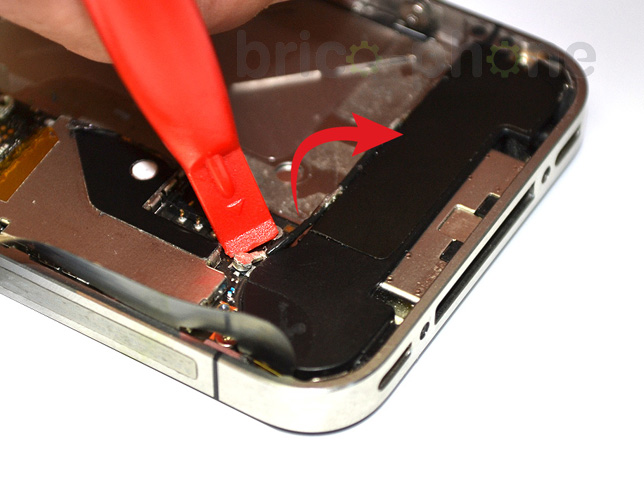

Etape 3b : Déconnecter les nappes Dock/USB et GSM
Déclipser le connecteur de la nappe avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 3c : Déconnecter les nappes Dock/USB et GSM

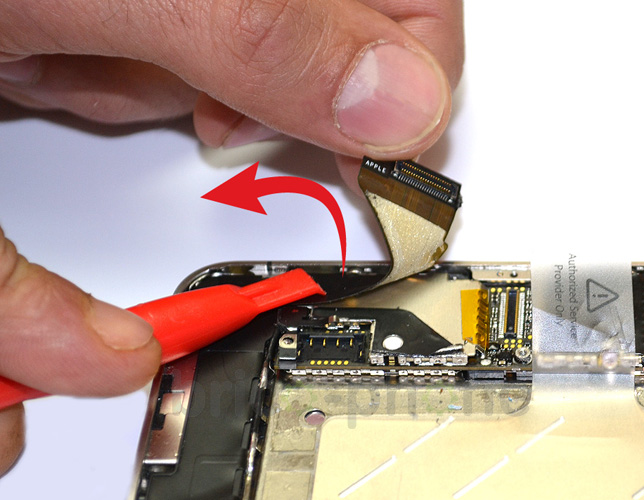

Tirer légèrement sur la nappe vers le haut afin de la décoller.
Outils du kit utilisés
Outils du kit utilisés

Etape 3d : Déconnecter les nappes Dock/USB et GSM
Enfin utiliser à nouveau le levier plastique pour déconnecter le câble coaxial GSM.
Outils du kit utilisés
Outils du kit utilisés

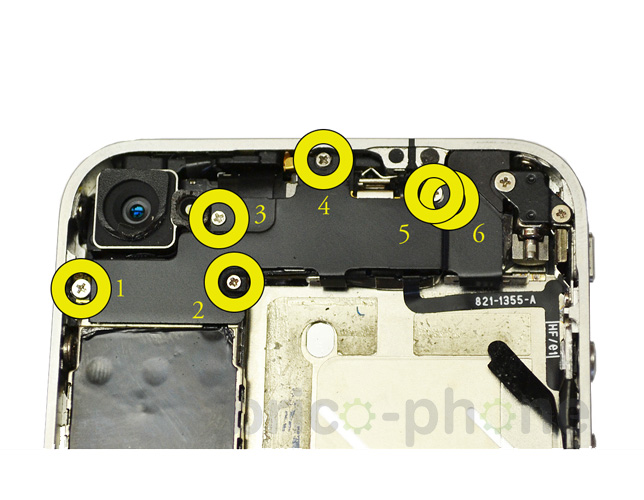

Etape 4a : Retirer la plaquette de contact WIFI
Retirer les vis E1 à E5 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

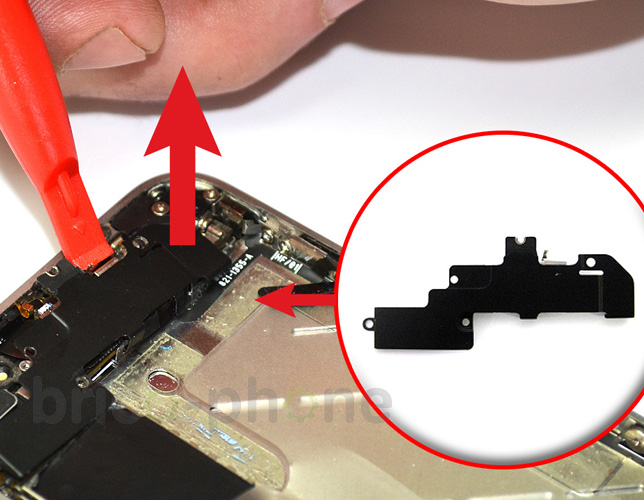

Etape 4b : Retirer la plaquette de contact WIFI
Enlever à présent la plaquette métallique avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

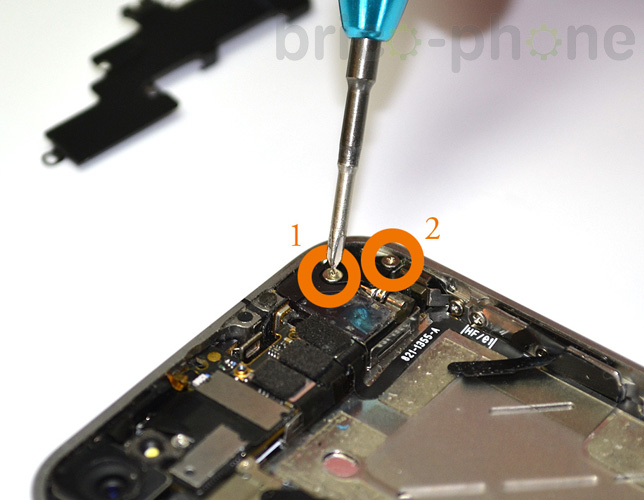

Etape 5a : Retirer le vibreur
Retirer les vis C1 et C2 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

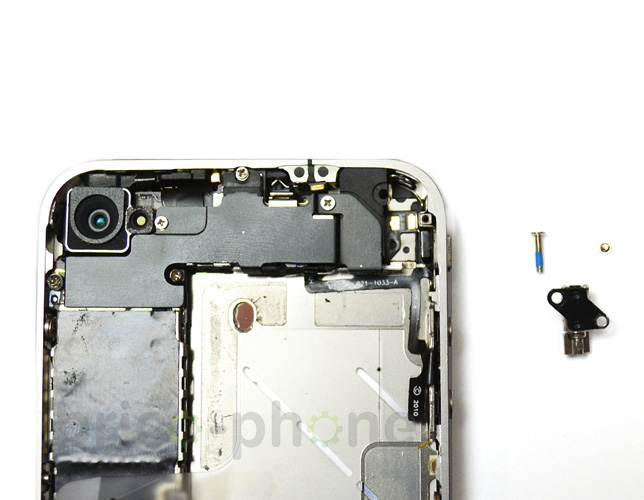

Etape 5b : Retirer le vibreur
Vous pouvez maintenant retirez le vibreur.
Outils du kit utilisés
Outils du kit utilisés

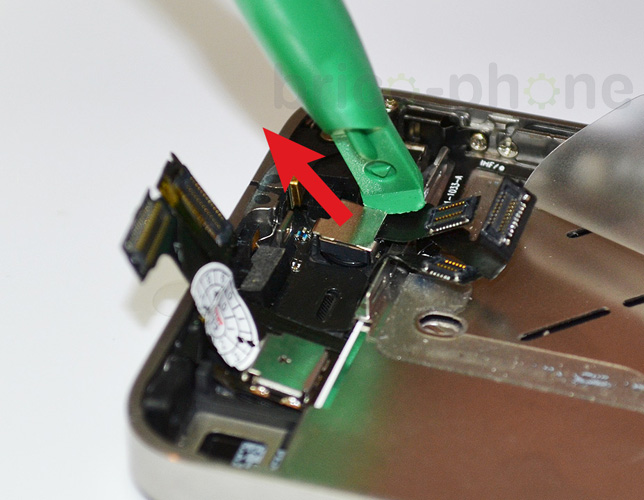

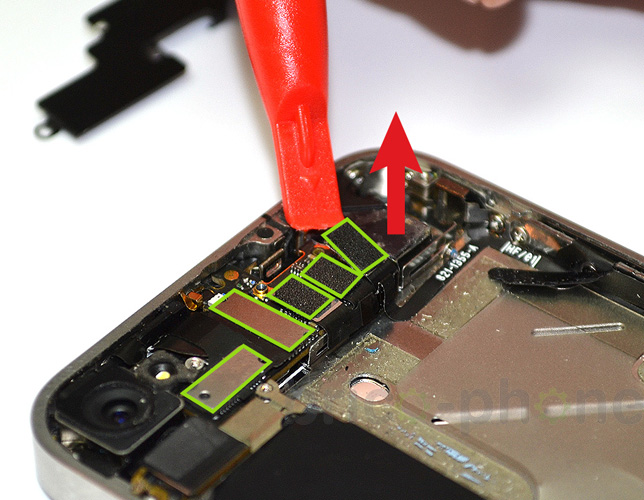

Etape 6 : Déconnecter les nappes LCD, tactiles, Jack et Power
Déconnecter les cinq nappes avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

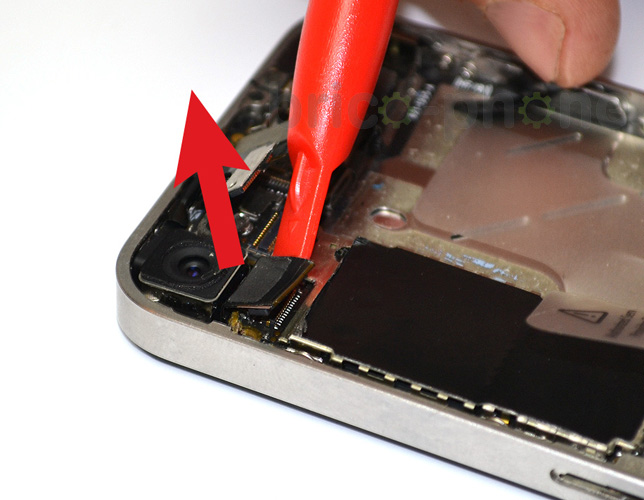

Etape 7 : Retirer la caméra arrière
Utiliser le levier plastique pour détacher le connecteur de la caméra puis retirer la.
Outils du kit utilisés
Outils du kit utilisés

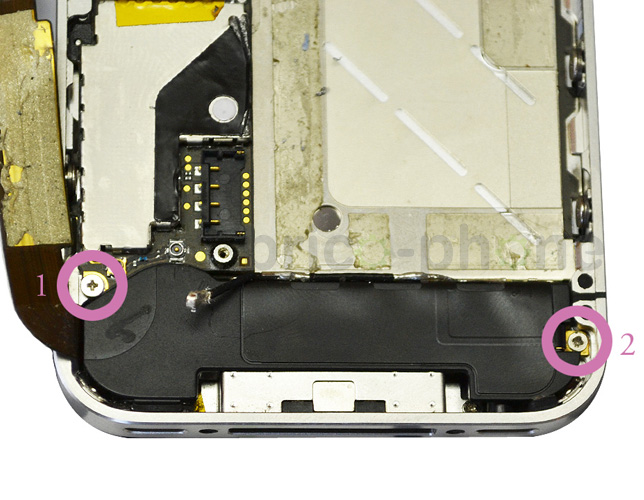

Etape 8a : Retirer le bloc haut-parleur
Retirer les vis F1 et F2 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

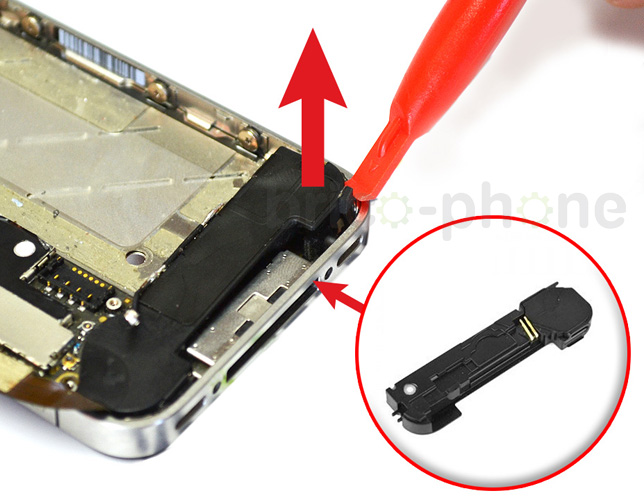

Etape 8b : Retirer le bloc haut-parleur
Retirer le bloc haut-parleur à l'aide du levier plastique.
Outils du kit utilisés
Outils du kit utilisés

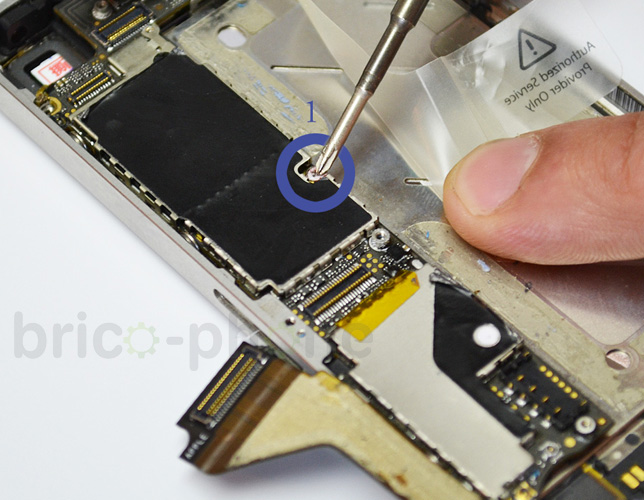

Etape 9a : Retirer la carte mère
Retirer la vis G1 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

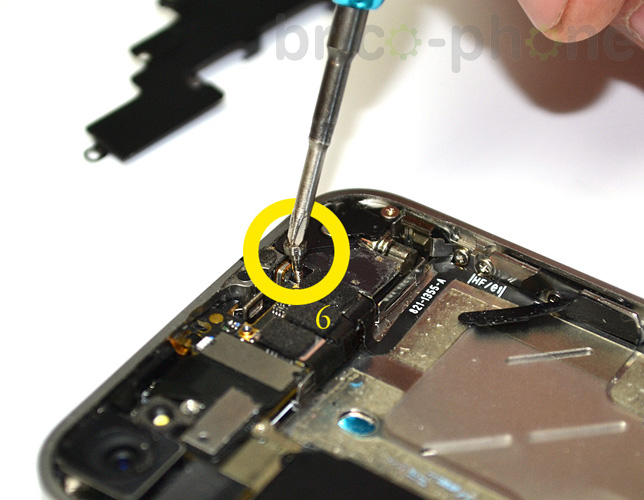

Etape 9b : Retirer la carte mère
Retirer la vis E6.
Outils du kit utilisés
Outils du kit utilisés

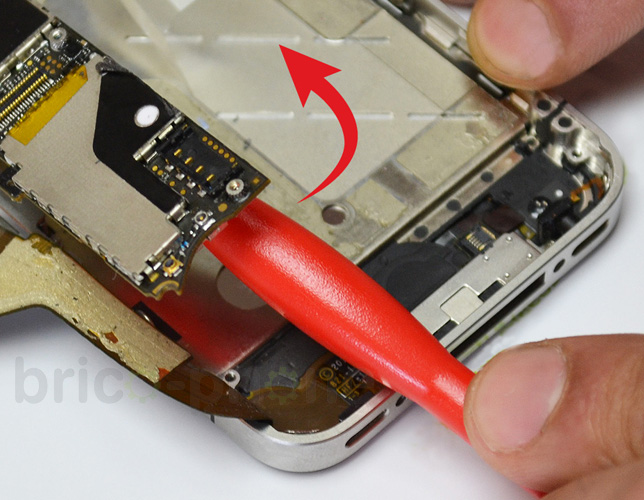

Etape 9c : Retirer la carte mère
Vous pouvez désormais soulever la carte mère avec le levier plastique et la retirer.
Outils du kit utilisés
Outils du kit utilisés

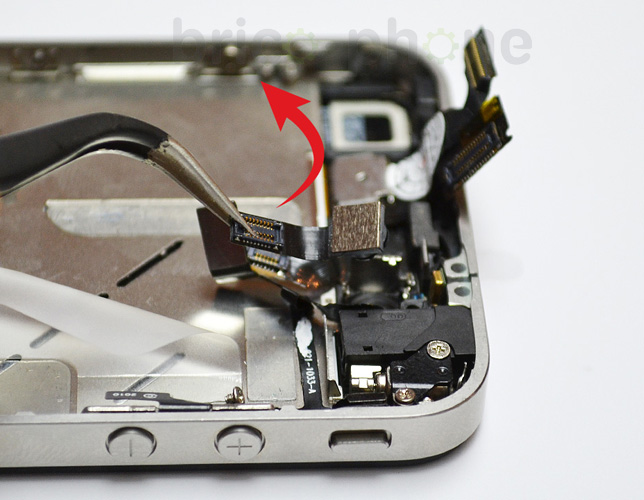

Etape 10a : Retirer la caméra avant
A l'aide d'un levier plastique retirer la pièce métallique située sur la caméra.
Outils du kit utilisés
Outils du kit utilisés

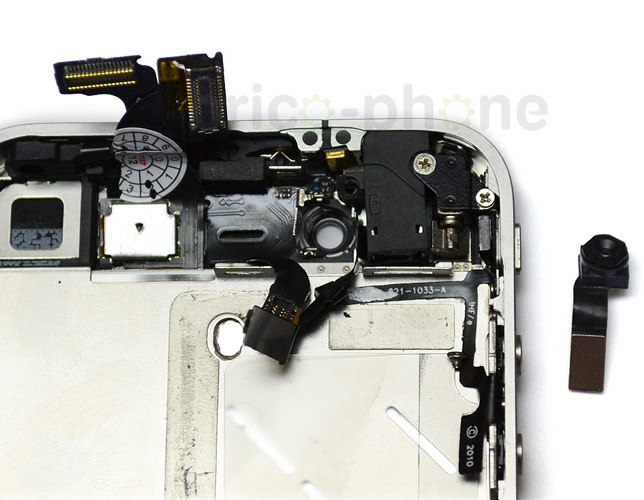

Etape 10b : Retirer la caméra avant
Vous pouvez à présent retirer la caméra avant.
Outils du kit utilisés
Outils du kit utilisés

Etape 10c : Retirer la caméra avant
Outils du kit utilisés
Outils du kit utilisés

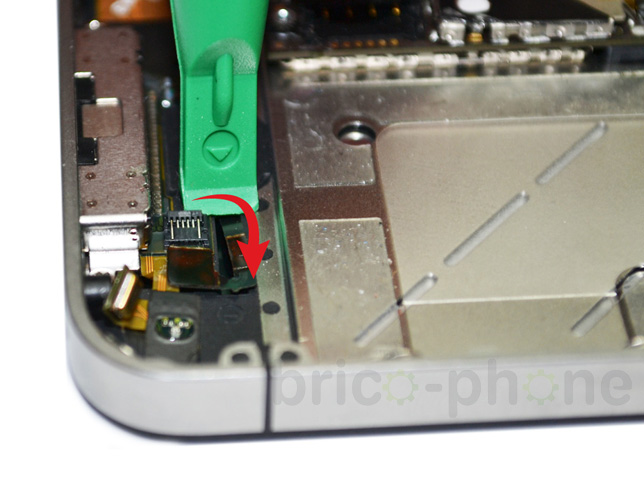

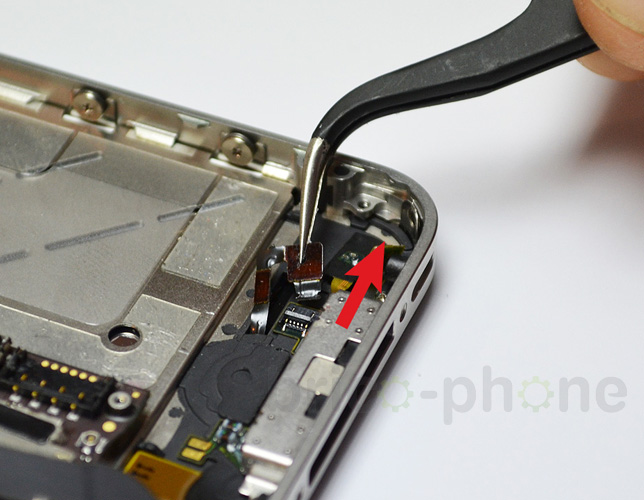

Etape 11a : Déconnecter la nappe Home
A l'aide d'un levier plastique relever le clapet du connecteur de la nappe Home.
Outils du kit utilisés
Outils du kit utilisés

Etape 11b : Déconnecter la nappe Home
Retirer la nappe Home de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

Etape 11c : Déconnecter la nappe Home
Outils du kit utilisés
Outils du kit utilisés

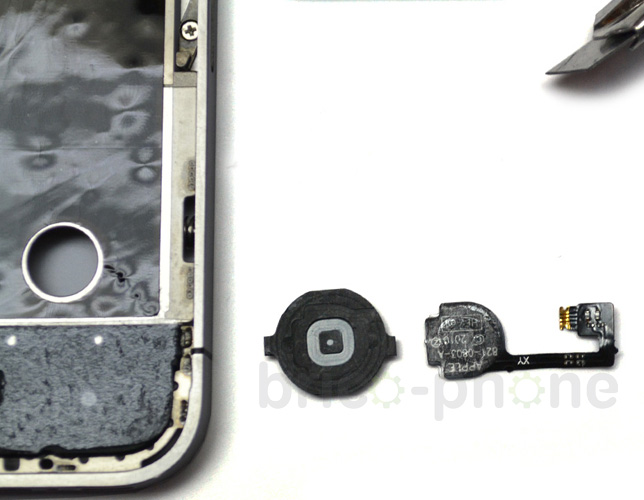

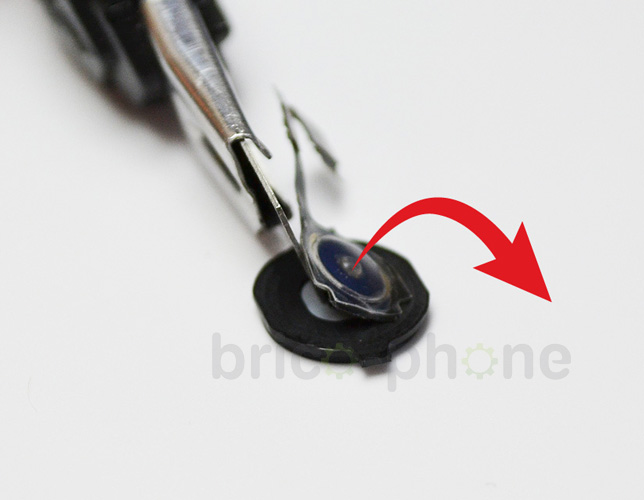

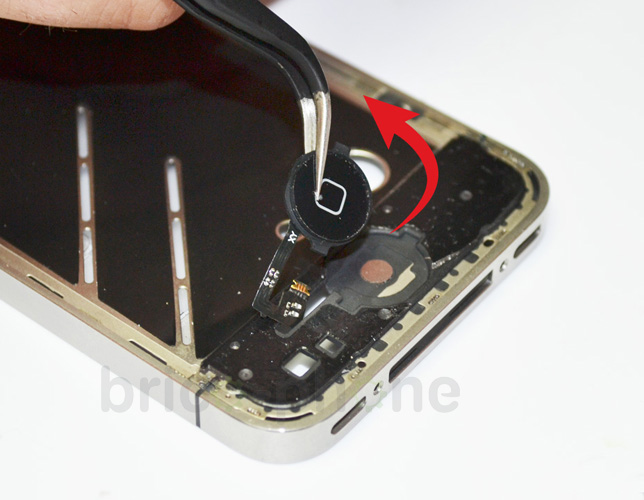

Etape 12a : Récupérer le bouton Home
Décoller la nappe du bouton à l'aide d'un cutter pour pouvoir replacer votre bouton sur la nouvelle nappe.
Outils du kit utilisés
Outils du kit utilisés

Etape 12b : Récupérer le bouton Home
Outils du kit utilisés
Outils du kit utilisés

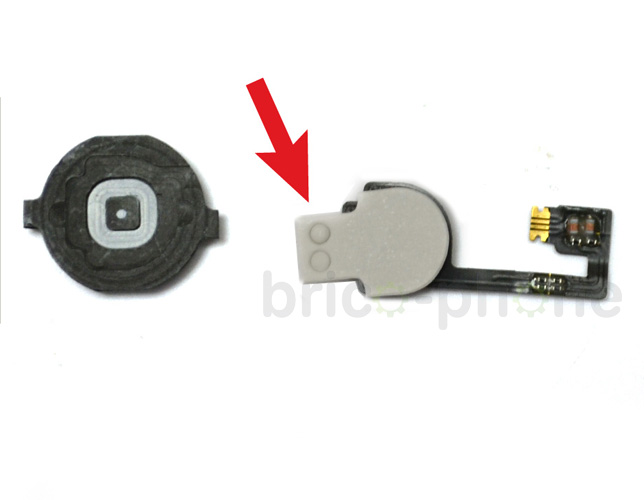

Etape 13a : Conseils pour le remontage
Décoller le film protecteur de la nappe Home afin de la recoller sur le bouton.
Outils du kit utilisés
Outils du kit utilisés

Etape 13b : Conseils pour le remontage
Lors du remontage faites bien attention à ne pas plier une des nappes de l'écran dans le châssis de façon à ce que les deux nappes ressortent à la même hauteur.
Outils du kit utilisés
Outils du kit utilisés
