Changement de l'antenne GSM

IPhone 4S
Temps estimé : 45 min Difficulté : 3/5
IPhone 4S | Temps estimé : 45 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer l'antenne GSM sur un iPhone 4S

Diagnostic

Diagnostic :
➤Votre iPhone 4S ne capte plus le réseau GSM ou très peu.
➤Votre iPhone 4S perd le réseau GSM.
➤Votre iPhone 4S indique "réseau indisponible".

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur GSM iPhone 4S
8,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 4S
4,90 €
Ajouter au panier
Voir toute la gamme
Etape 1a : Retirer la vitre arrière

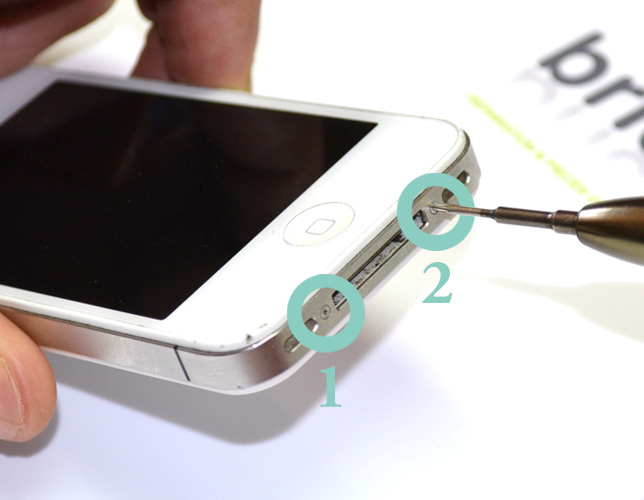

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées de chaque côté du connecteur de charge (vis A1 et A2).
Outils du kit utilisés
Outils du kit utilisés

Etape 1b : Retirer la vitre arrière

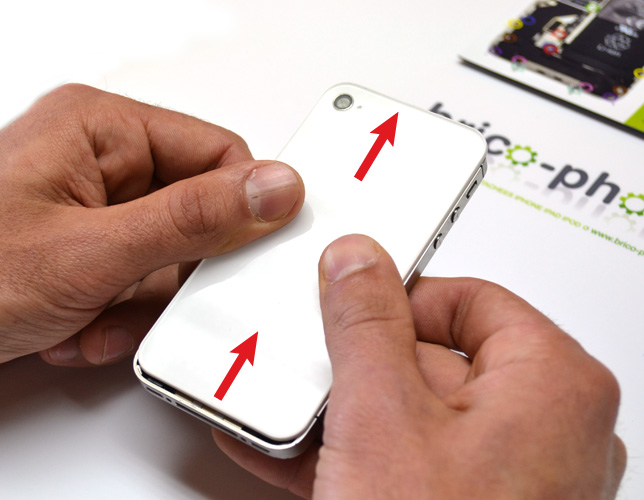

Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le bout du levier en plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 1c : Retirer la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

Etape 2a : Retirer la batterie
A l'aide du tournevis cruciforme, dévisser les 2 vis situées en bas à gauche de la batterie (vis B1 et B2).
Outils du kit utilisés
Outils du kit utilisés

Etape 2b : Retirer la batterie

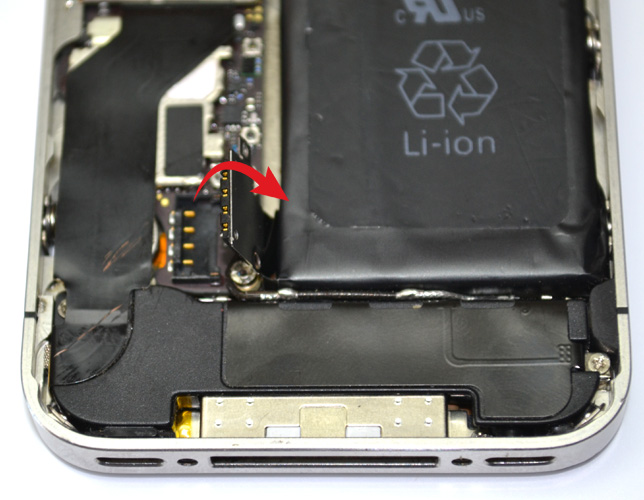

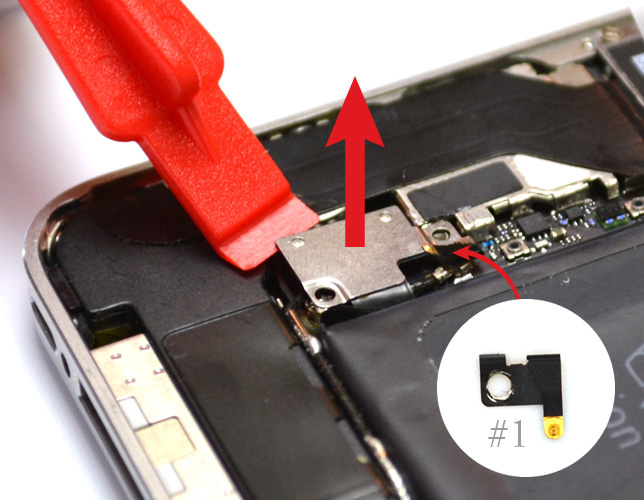

A l'aide du levier en plastique déclipser le connecteur de la batterie puis récupérer le petit élément métallique #1
Outils du kit utilisés
Outils du kit utilisés

Etape 2c : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

Etape 2d : Retirer la batterie

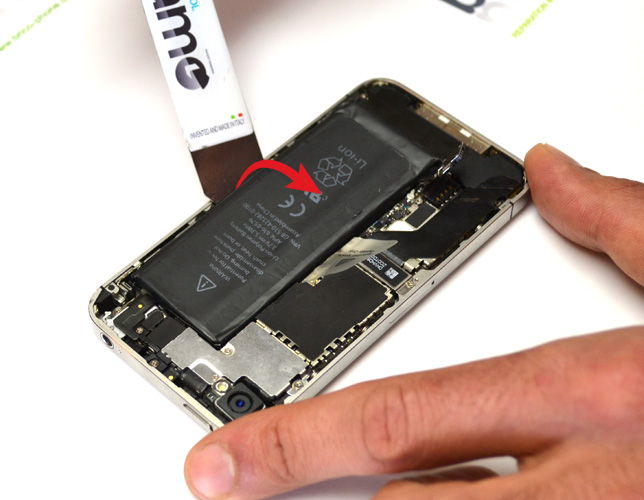

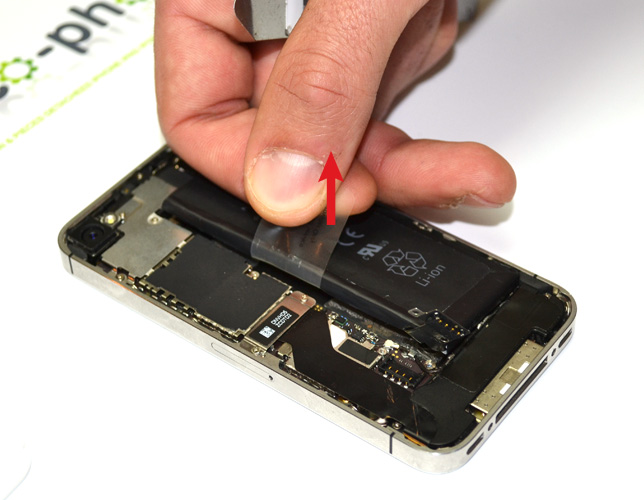

Vous pouvez décoller la batterie à l'aide de la languette plastique mais celle-ci est fragile est risque de se détacher. Dans ce cas là décoller la partie droite de la batterie avec une spatule ou un iSesamo en faisant levier. Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Outils du kit utilisés
Outils du kit utilisés

Etape 2e : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

Etape 3a : Déconnecter les nappes USB et GSM

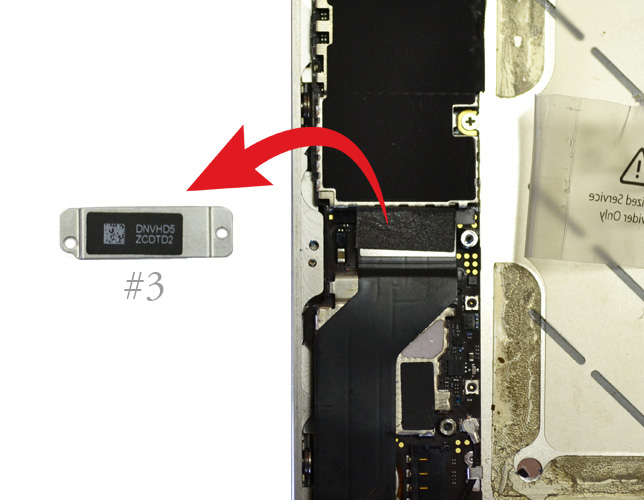

Retirez la plaquette métallique (notée #3) protégeant la nappe Dock USB en enlevant les vis C1 et C2.
Outils du kit utilisés
Outils du kit utilisés

Etape 3b : Déconnecter les nappes USB et GSM
Outils du kit utilisés
Outils du kit utilisés

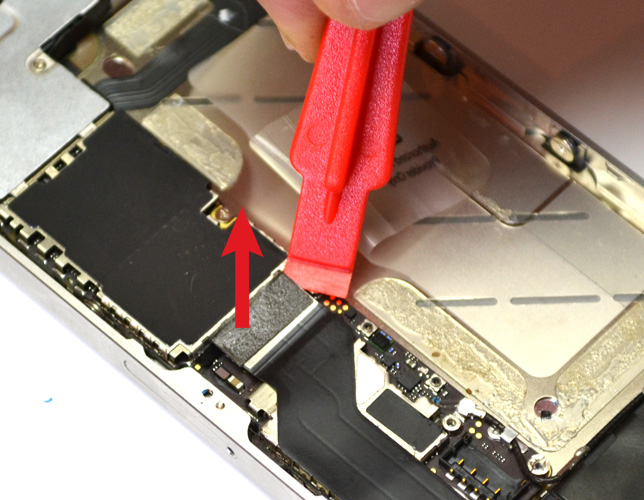

Etape 3c : Déconnecter les nappes USB et GSM

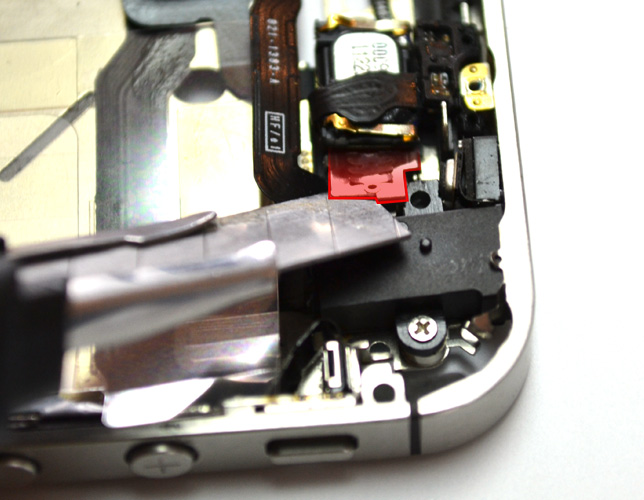

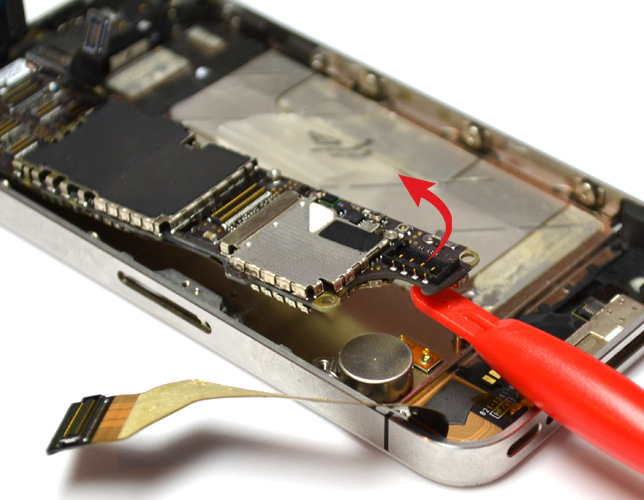

Déconnecter la nappe en tirant vers le haut avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 3d : Déconnecter les nappes USB et GSM

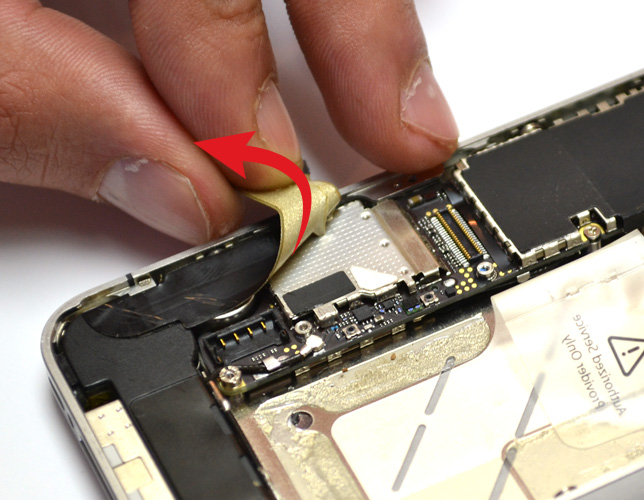

Vous pouvez à présent décoller la nappe délicatement en la tirant vers le haut et l'arrière.
Outils du kit utilisés
Outils du kit utilisés

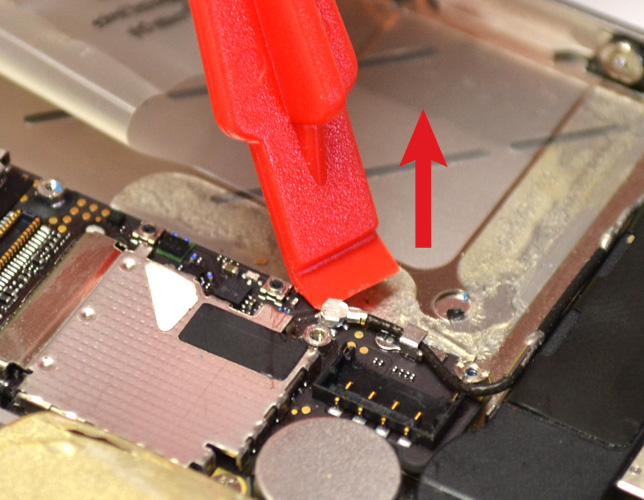

Etape 3e : Déconnecter les nappes USB et GSM
Utiliser le levier plastique pour déconnecter le câble coaxial GSM.
Outils du kit utilisés
Outils du kit utilisés

Etape 3f : Déconnecter les nappes USB et GSM

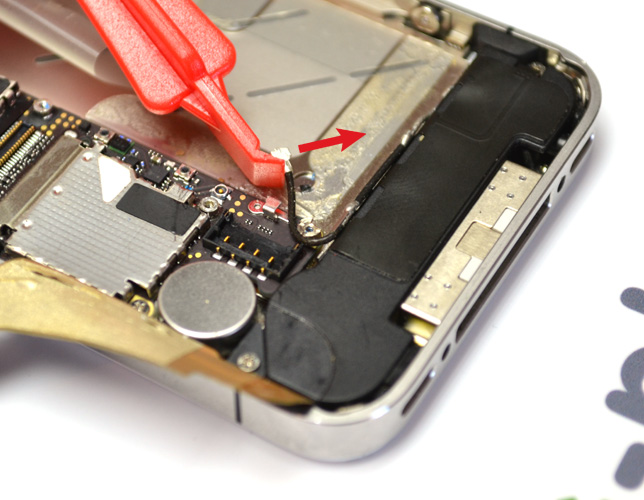

Dégager maintenant ce câble coaxial du petit crochet métallique qui le retient au dessus de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 4a : Retirer le bloc haut-parleur

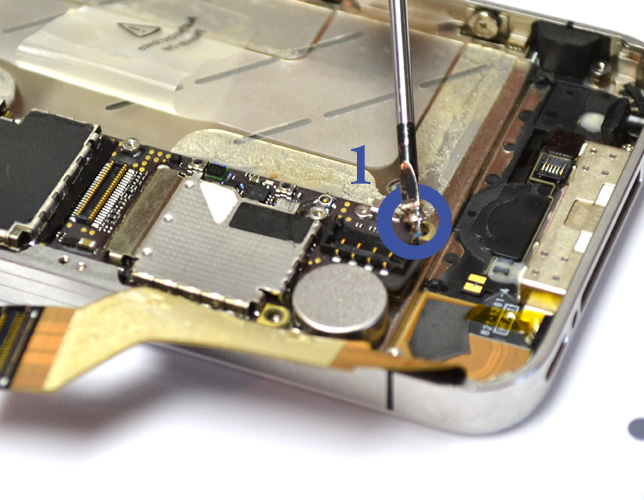

Retirer la vis E1 et E2 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

Etape 4b : Retirer le bloc haut-parleur

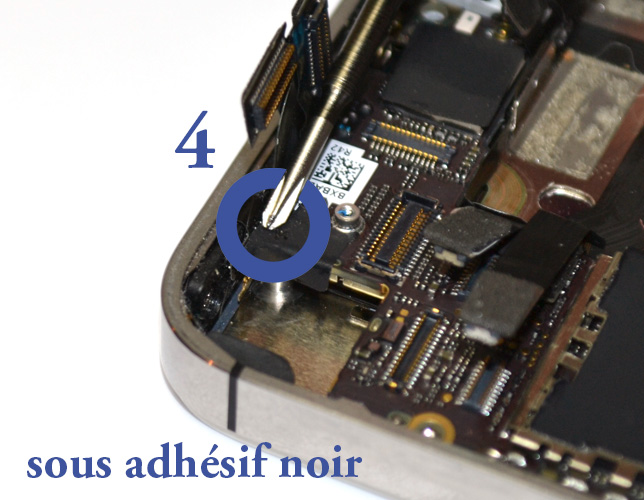

Sachez que la vis E1 est située sous la nappe du connecteur Dock. Décollez bien cette nappe afin d'atteindre la vis.
Outils du kit utilisés
Outils du kit utilisés

Etape 4c : Retirer le bloc haut-parleur
Enfin, utilisez le levier plastique pour le tirer le bloc haut-parleur vers le haut et l'extraire.
Outils du kit utilisés
Outils du kit utilisés

Etape 5a : Récupérer l'antenne GSM

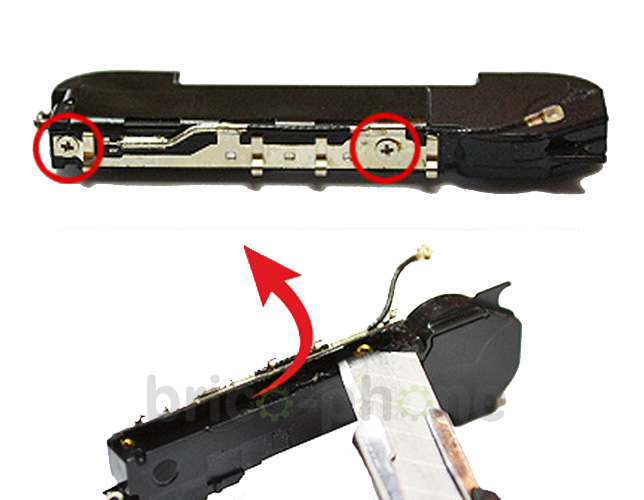

Retirer les 2 vis fixant la nappe GSM sur le bloc haut-parleur puis aidez vous d'un cutter pour la détacher.
Outils du kit utilisés
Outils du kit utilisés

Etape 5b : Récupérer l'antenne GSM

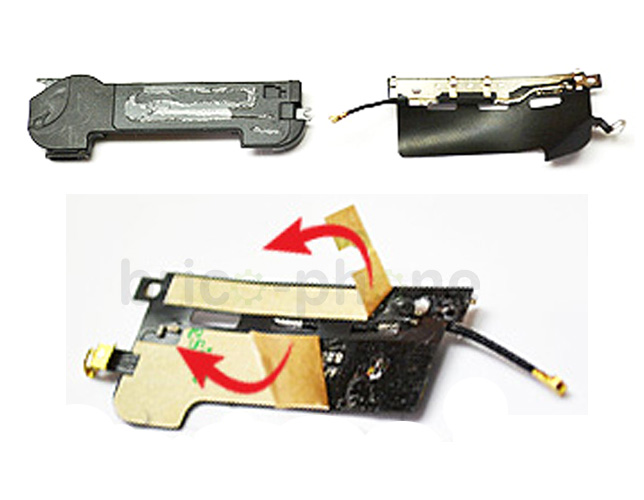

Remonter la nappe GSM sur le bloc en recollant celle-ci dessus (retirer les protecteurs) puis revissez les 2 vis.
Outils du kit utilisés
Outils du kit utilisés

Etape 7a : Déconnecter le câble WIFI

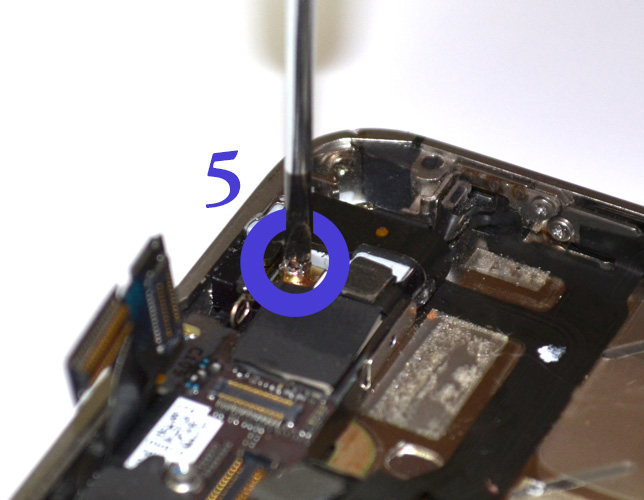

Retirer la vis D5 si vous ne l'avez pas encore fait auparavant.
Outils du kit utilisés
Outils du kit utilisés

Etape 7b : Déconnecter le câble WIFI

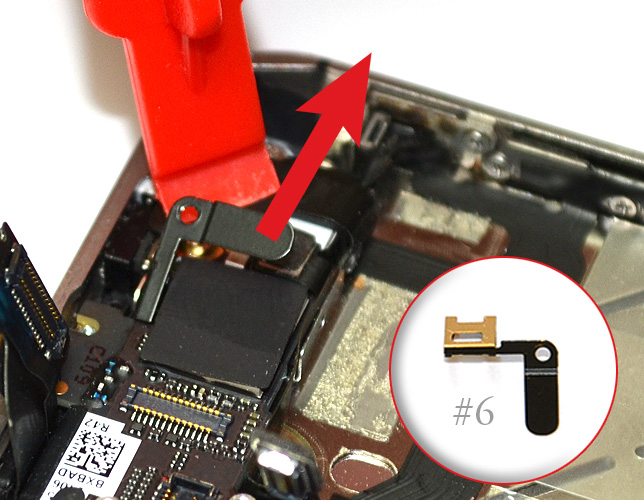

Retirer le petit cache métallique (noté #6) situé au dessus du connecteur du câble coaxial WIFI.
Outils du kit utilisés
Outils du kit utilisés

Etape 7c : Déconnecter le câble WIFI
Déconnecter enfin ce connecteur avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 8a : Retirer le bloc haut-parleur
Retirer la vis E1 et E2 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

Etape 8b : Retirer le bloc haut-parleur
Sachez que la vis E1 est située sous la nappe du connecteur Dock. Décollez bien cette nappe afin d'atteindre la vis.
Outils du kit utilisés
Outils du kit utilisés

Etape 8c : Retirer le bloc haut-parleur
Enfin, utiliser le levier plastique pour le tirer le bloc haut-parleur vers le haut et l'extraire.
Outils du kit utilisés
Outils du kit utilisés

Etape 9a : Retirer la carte mère

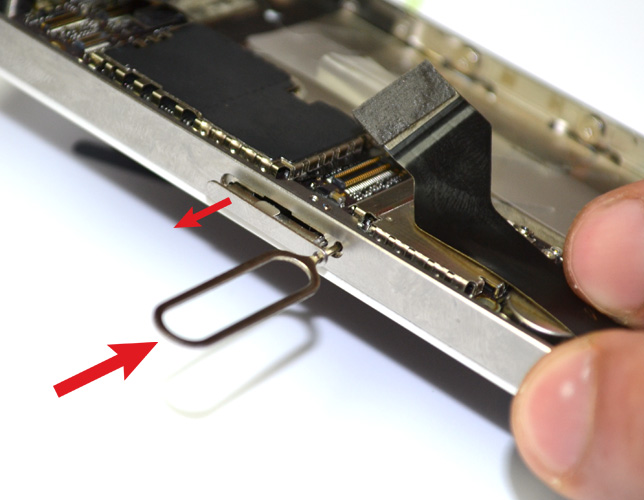

Commencer par extraire la carte SIM et son rack du téléphone si vous ne l'avez pas déjà fait.
Outils du kit utilisés
Outils du kit utilisés

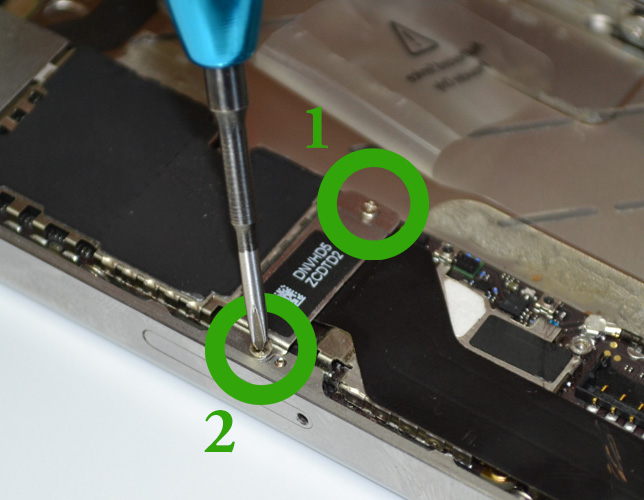

Etape 9b : Retirer la carte mère

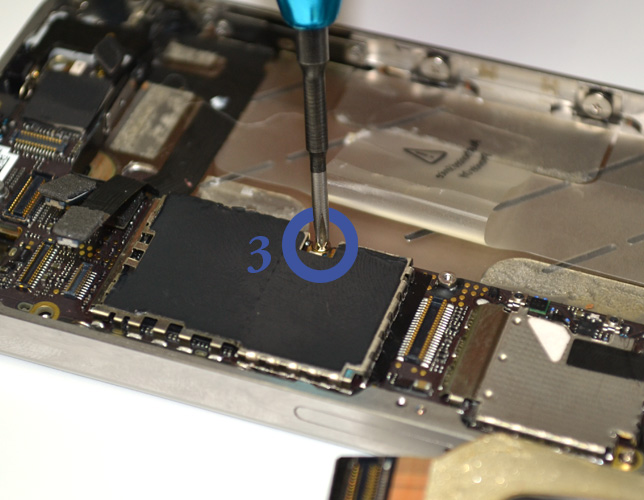

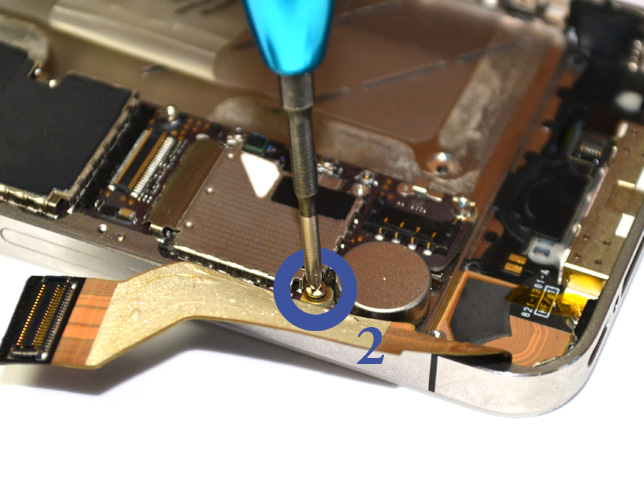

Retirer les vis F2 à F4 avec le tournevis cruciforme puis les vis F1 et F5 avec le tournevis plat.
Outils du kit utilisés
Outils du kit utilisés

Etape 9c : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

Etape 9d : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

Etape 9e : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

Etape 9f : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

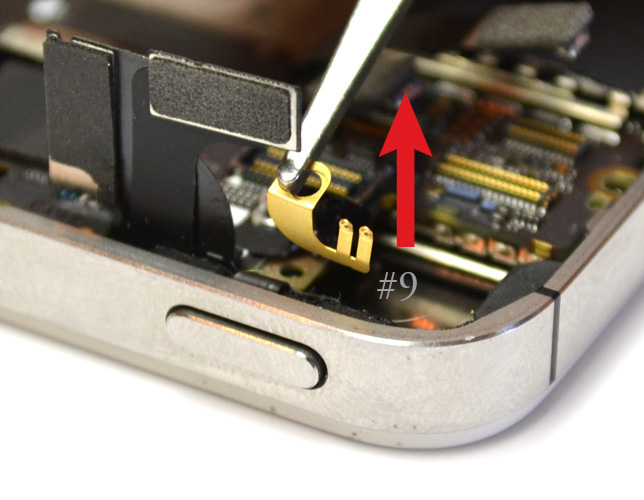

Etape 9g : Retirer la carte mère
Retirer la patte dorée de fixation de la caméra arrière (notée #9).
Outils du kit utilisés
Outils du kit utilisés

Etape 9h : Retirer la carte mère
Vous pouvez désormais retirer la carte mère à l'aide d'un levier.
Outils du kit utilisés
Outils du kit utilisés

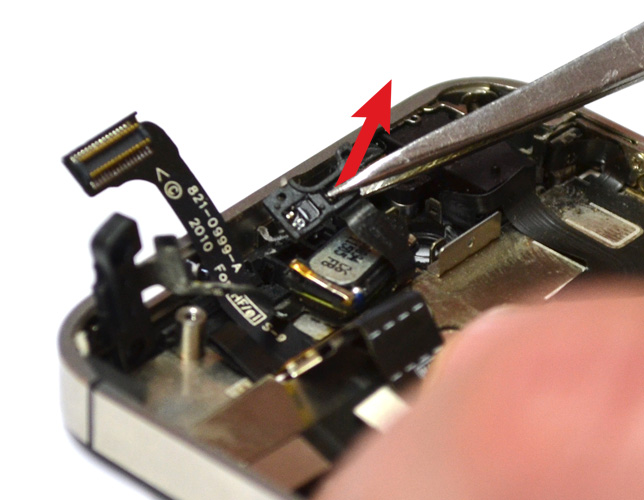

Etape 10a : Libérer le haut-parleur Buzzer de nappe Power

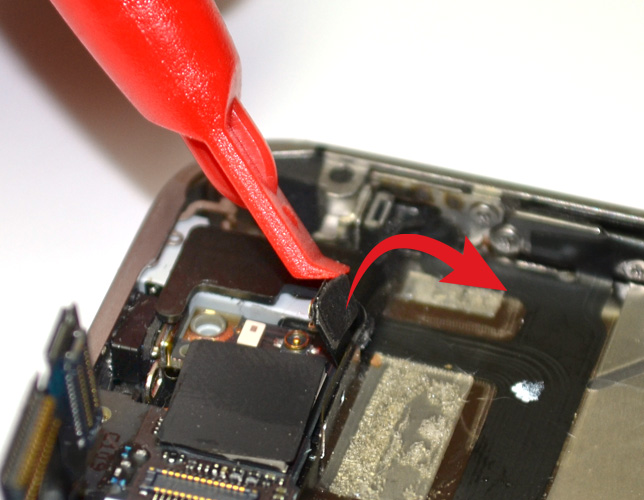

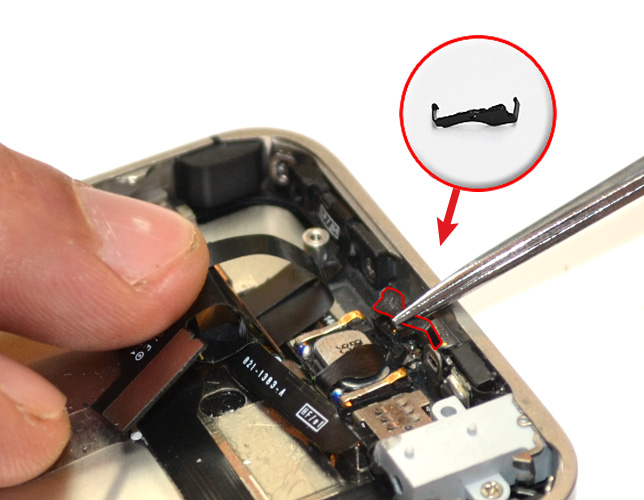

Retirer la patte métallique située sur le capteur de proximité.
Outils du kit utilisés
Outils du kit utilisés

Etape 10b : Libérer le haut-parleur Buzzer de nappe Power
Retirer le capteur de proximité situé au dessus du haut-parleur. Le haut-parleur devrait maintenant s'extraire sans soucis.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Préparer le nouvel haut-parleur

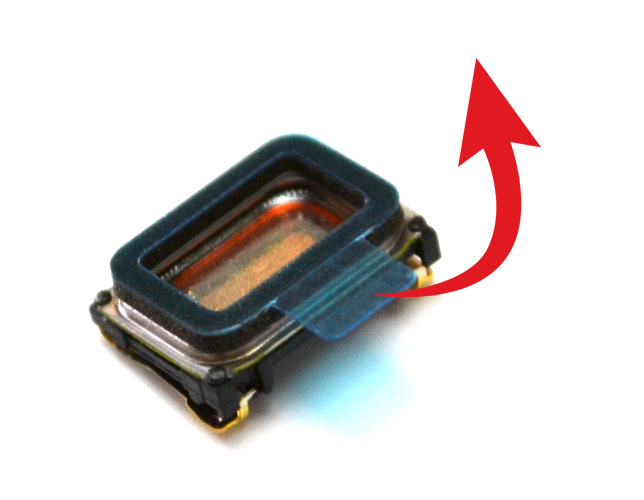

Retirer le film protecteur afin de recoller le nouveau haut-parleur Buzzer sur la nappe.
Outils du kit utilisés
Outils du kit utilisés

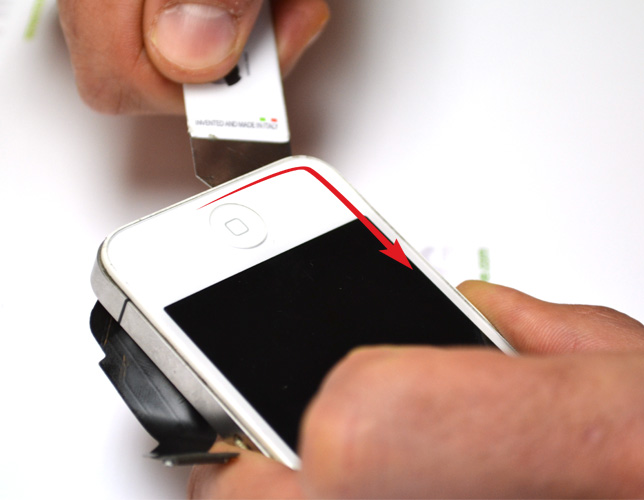

Etape 11d : Retirer le bloc vitre + écran LCD

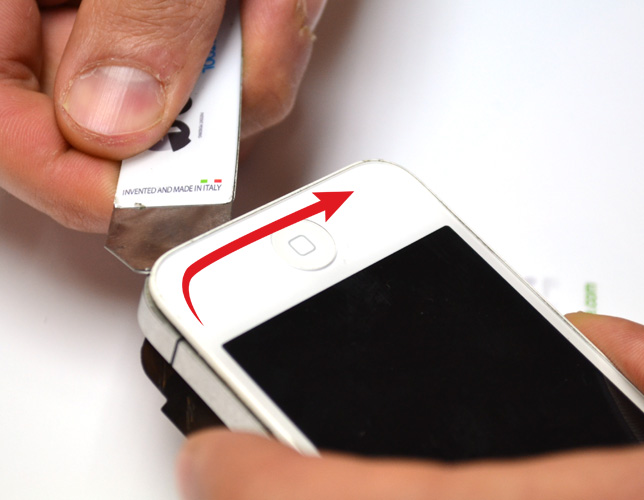

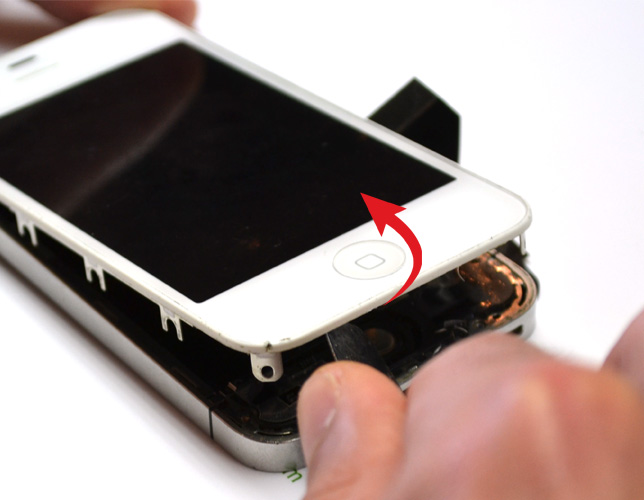

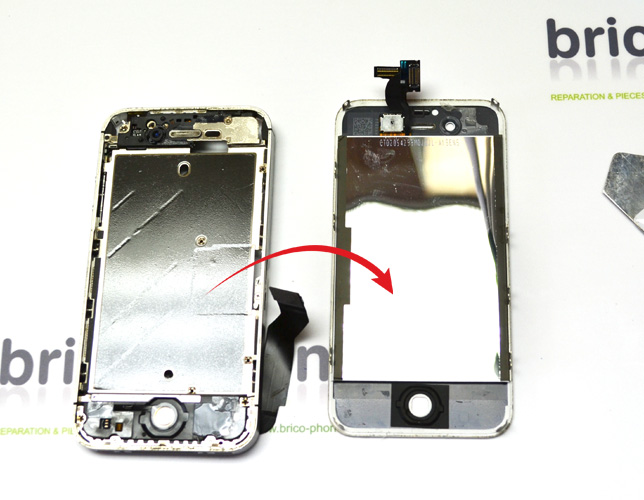

Utiliser ensuite l'iSesamo ou un objet fin puis glisser le entre la vitre et le châssis tout en faisant le contour jusqu'à pouvoir détacher le bloc entier.
Outils du kit utilisés
Outils du kit utilisés

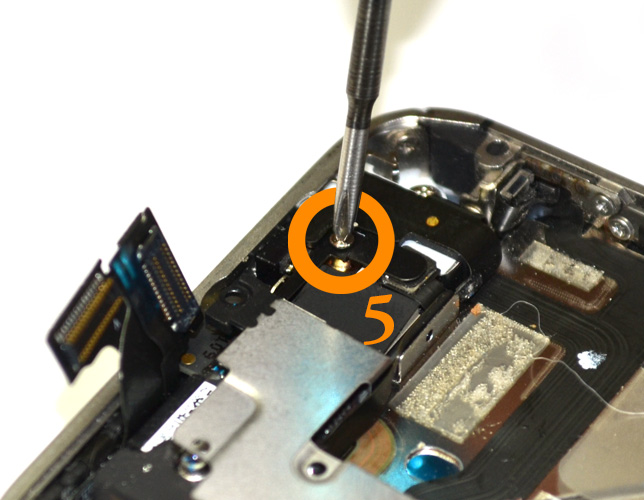

Etape 11e : Retirer le bloc vitre + écran LCD
Outils du kit utilisés
Outils du kit utilisés

Etape 11f : Retirer le bloc vitre + écran LCD
Outils du kit utilisés
Outils du kit utilisés

Etape 11g : Retirer le bloc vitre + écran LCD
Outils du kit utilisés
Outils du kit utilisés

Etape 12a : Conseils pour le remontage
Récupérer la grille du haut-parleur sur l'ancien écran afin de la placer sur le nouvel écran.
Outils du kit utilisés
Outils du kit utilisés

Etape 12b : Conseils pour le remontage

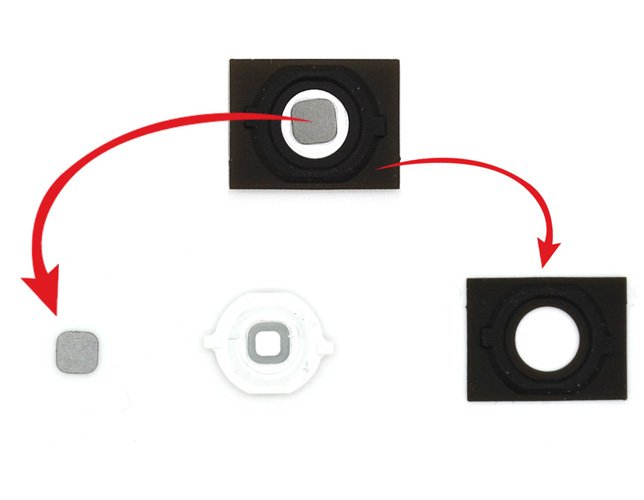

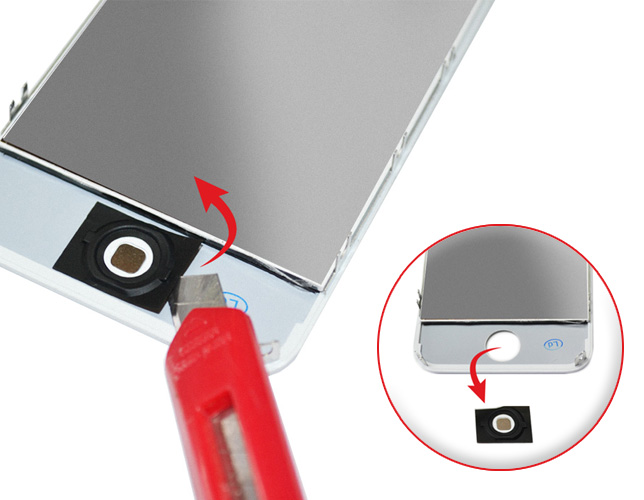

Décoller à l'aide d'un cutter le bouton Home et sa membrane présent sur votre ancienne vitre.
Outils du kit utilisés
Outils du kit utilisés

Etape 12c : Conseils pour le remontage
Faites bien attention avant de replacer le bouton sur votre nouvelle vitre que l'élément de contact métallique est bien présent.
Outils du kit utilisés
Outils du kit utilisés

Etape 12d : Conseils pour le remontage

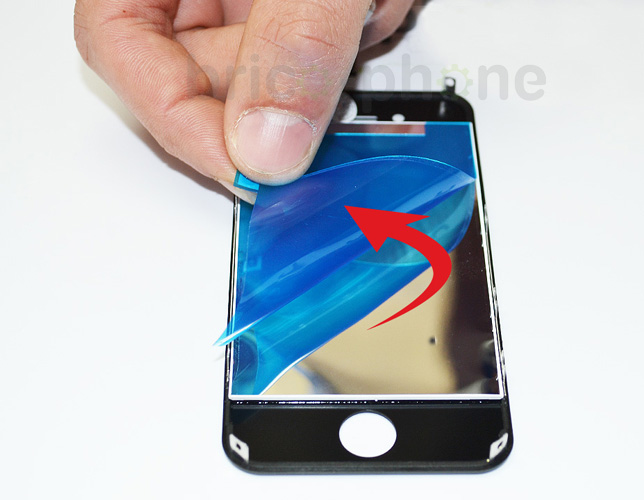

Retirer le film protecteur de l'écran LCD tout en faisant attention à ne pas retirer la feuille métallisée qui est également située sur le LCD.
Outils du kit utilisés
Outils du kit utilisés

Etape 12e : Conseils pour le remontage

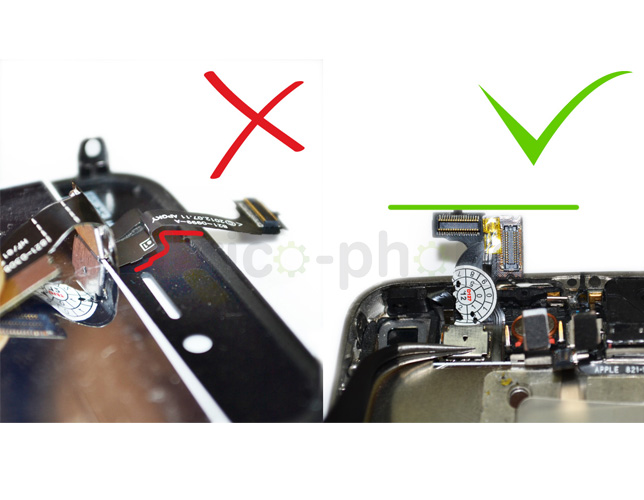

Lors du remontage faites bien attention à ne pas plier une des nappes de l'écran dans le châssis de façon à ce que les deux nappes ressortent à la même hauteur.
Outils du kit utilisés
Outils du kit utilisés

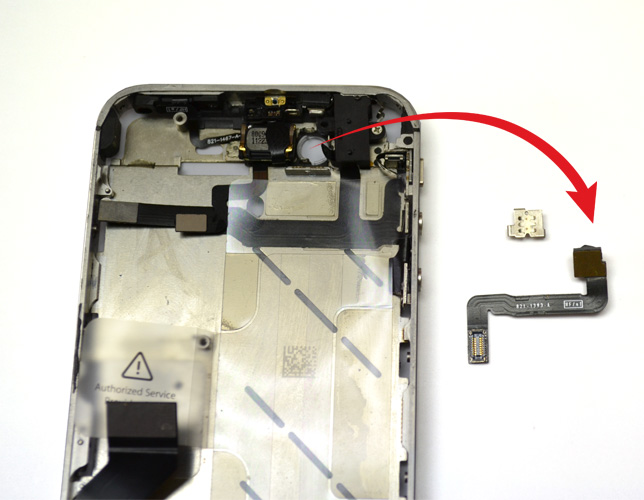

Etape 13a : Retirer la caméra avant

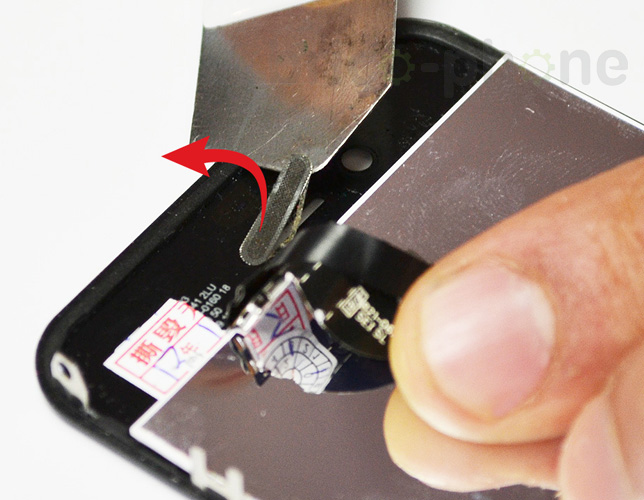

A l'aide d'un cutter retirer le cache métallique de la caméra avant.
Outils du kit utilisés
Outils du kit utilisés

Etape 13b : Retirer la caméra avant
Vous pouvez désormais retirer la caméra avant.
Outils du kit utilisés
Outils du kit utilisés
