Changement de l'antenne WIFI

IPhone 4S
Temps estimé : 30 min Difficulté : 2/5
IPhone 4S | Temps estimé : 30 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer l'antenne WiFi sur un iPhone 4S.

Diagnostic

Diagnostic :
➤Votre iPhone 4S ne capte plus ou mal le réseau WiFi.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Antenne Wifi et bluetooth pour iPhone 4S
9,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 4S
4,90 €
Ajouter au panier
Voir toute la gamme
Etape 1a : Retirer la vitre arrière

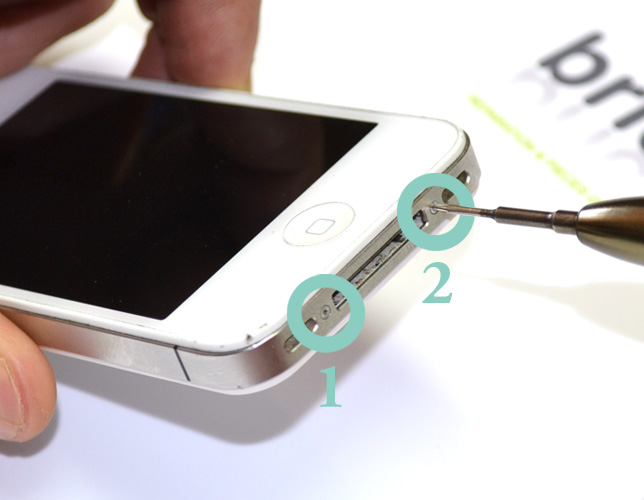

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées de chaque côté du connecteur de charge (vis A1 et A2).
Outils du kit utilisés
Outils du kit utilisés

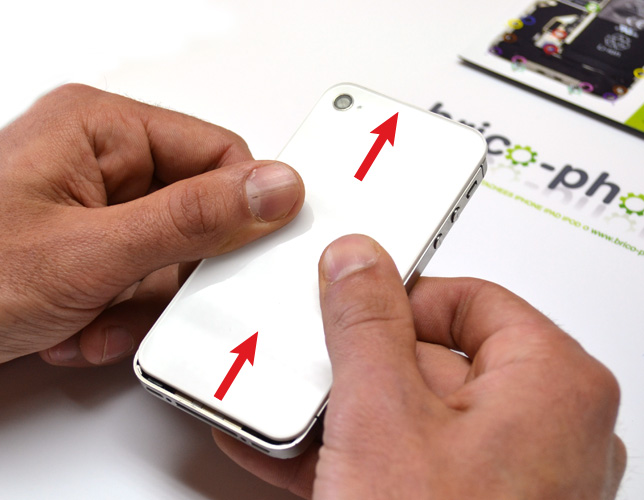

Etape 1b : Retirer la vitre arrière
Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le bout du levier en plastique.
Outils du kit utilisés
Outils du kit utilisés

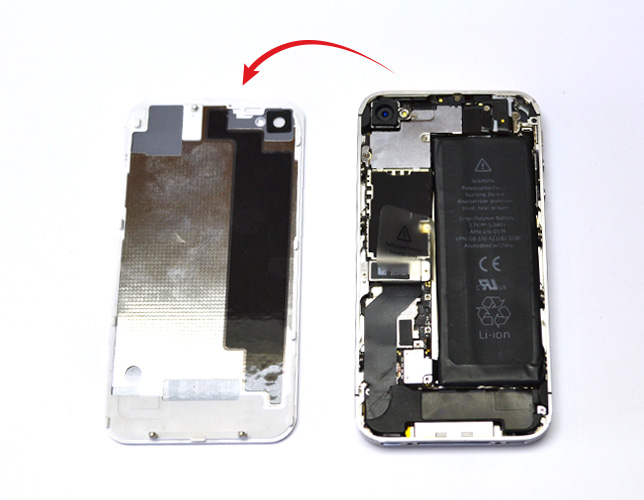

Etape 1c : Retirer la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

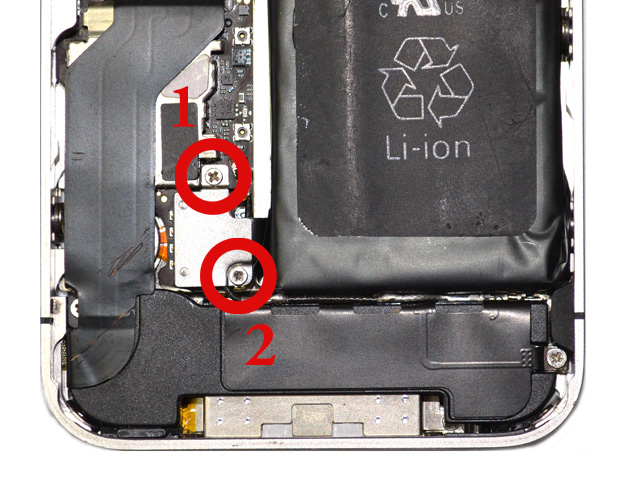

Etape 2a : Retirer la batterie
A l'aide du tournevis cruciforme, dévisser les 2 vis situées en bas à gauche de la batterie (vis B1 et B2).
Outils du kit utilisés
Outils du kit utilisés

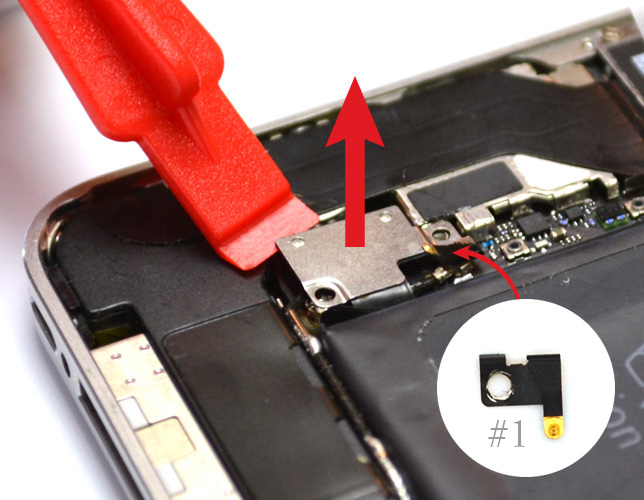

Etape 2b : Retirer la batterie

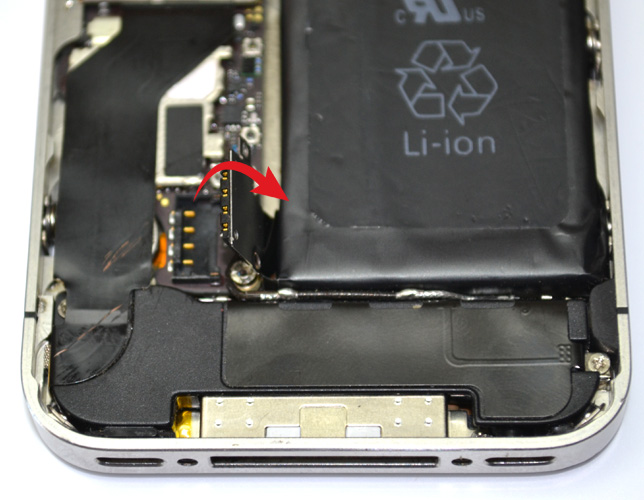

A l'aide du levier en plastique déclipser le connecteur de la batterie puis récupérer le petit élément métallique #1
Outils du kit utilisés
Outils du kit utilisés

Etape 2c : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

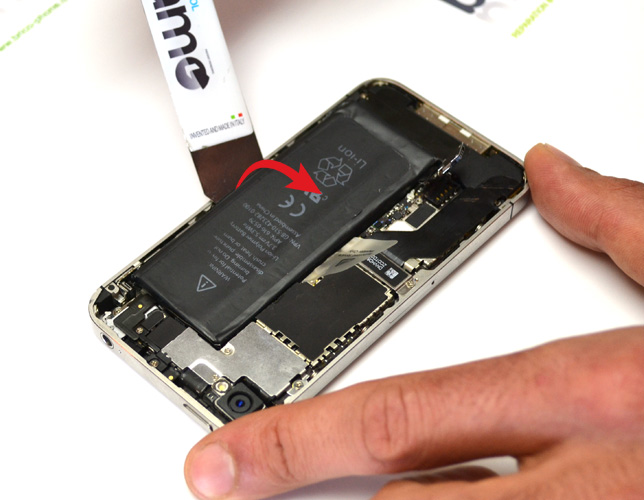

Etape 2d : Retirer la batterie

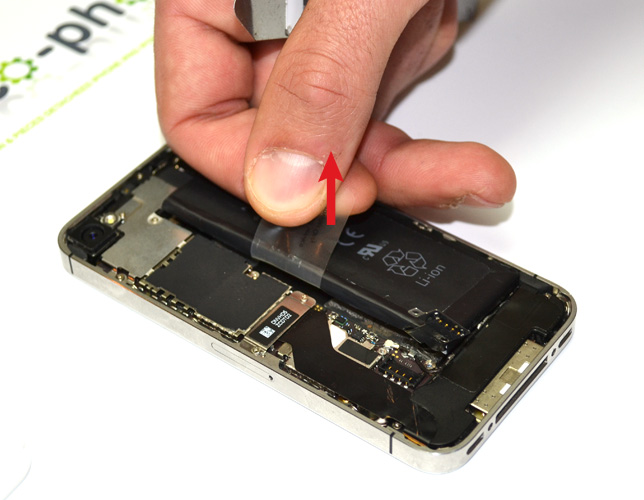

Vous pouvez décoller la batterie à l'aide de la languette plastique mais celle-ci est fragile est risque de se détacher. Dans ce cas là décoller la partie droite de la batterie avec une spatule ou un iSesamo en faisant levier. Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Outils du kit utilisés
Outils du kit utilisés

Etape 2e : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

Etape 3a : Déconnecter le câble WIFI

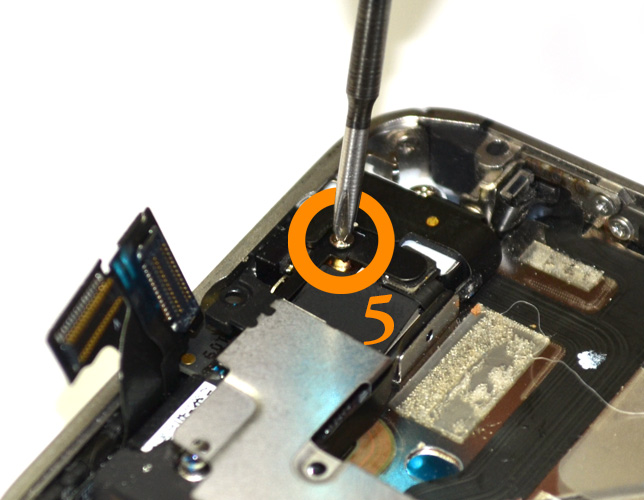

Retirer la vis D5 si vous ne l'avez pas encore fait auparavant.
Outils du kit utilisés
Outils du kit utilisés

Etape 3b : Déconnecter le câble WIFI

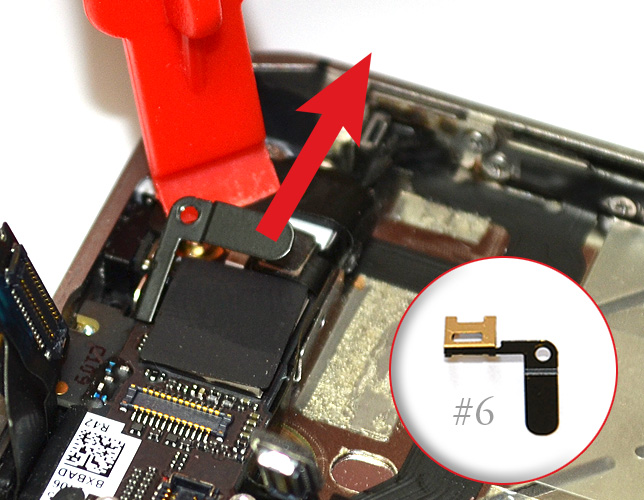

Retirer le petit cache métallique (noté #6) situé au dessus du connecteur du câble coaxial WIFI.
Outils du kit utilisés
Outils du kit utilisés

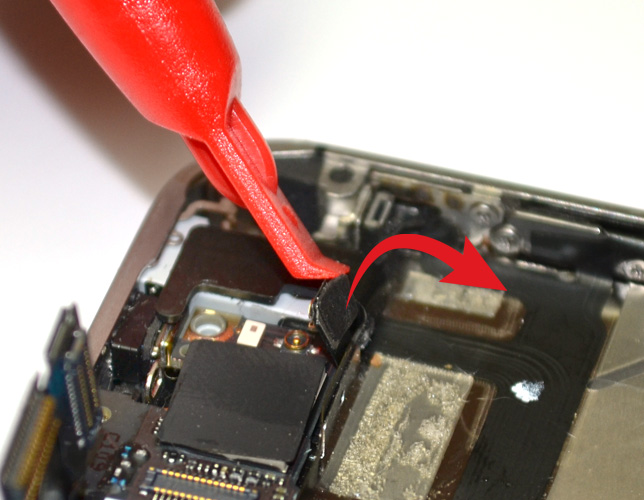

Etape 3c : Déconnecter le câble WIFI
Déconnecter enfin ce connecteur avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 4a : Retirer la nappe WiFi
Retirer la vis J avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

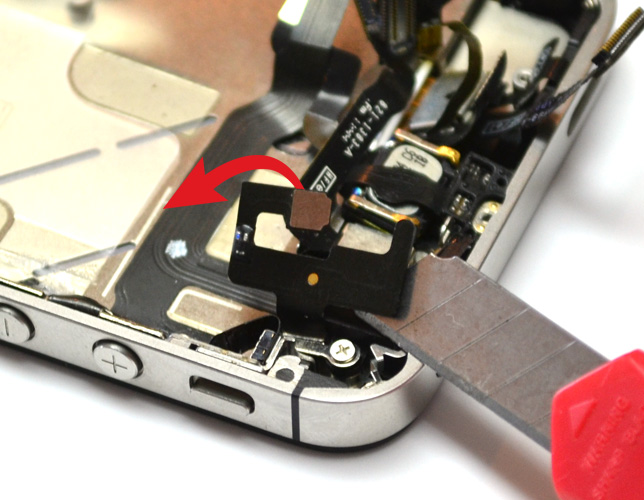

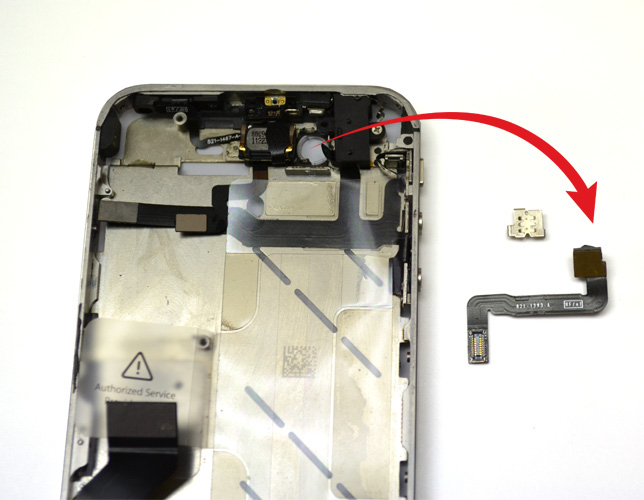

Etape 4b : Retirer la nappe WiFi
Décollez la nappe WiFi de la prise audio Jack à l'aide d'un cutter.
Outils du kit utilisés
Outils du kit utilisés

Etape 4a : Retirer la plaquette métallique du haut

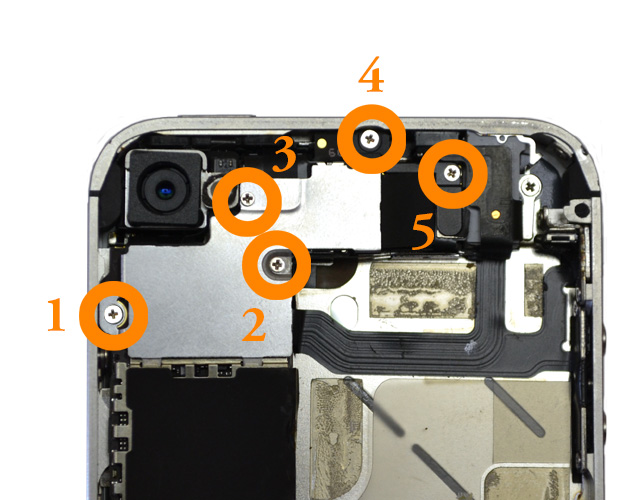

Retirer les vis D1 à D5 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

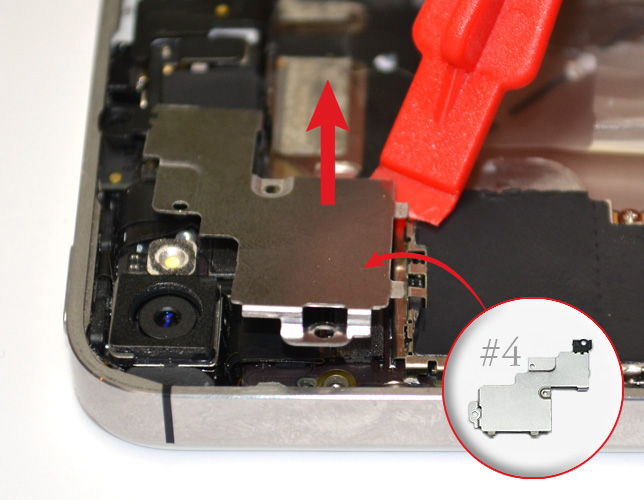

Etape 4b : Retirer la plaquette métallique du haut
Soulever à présent la plaquette métallique avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Retirer la caméra arrière

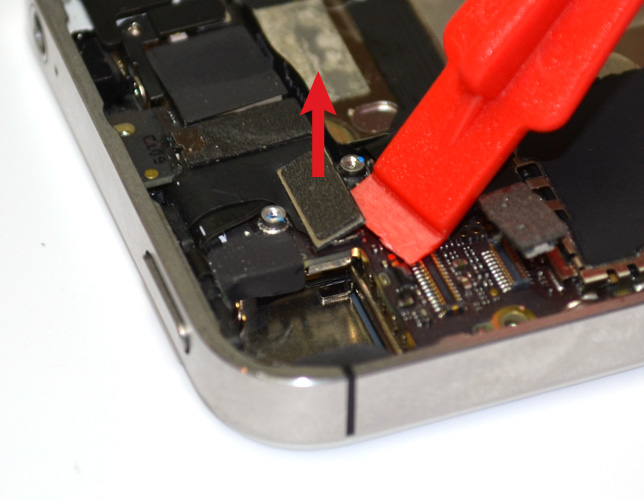

Utiliser le levier plastique pour déclipser le connecteur de la caméra arrière puis retirez la.
Outils du kit utilisés
Outils du kit utilisés

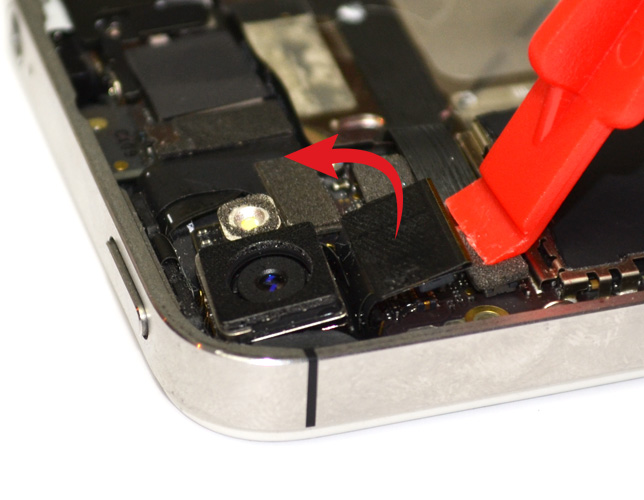

Etape 6a : Déconnecter les nappes LCD, tactiles, Jack et Power

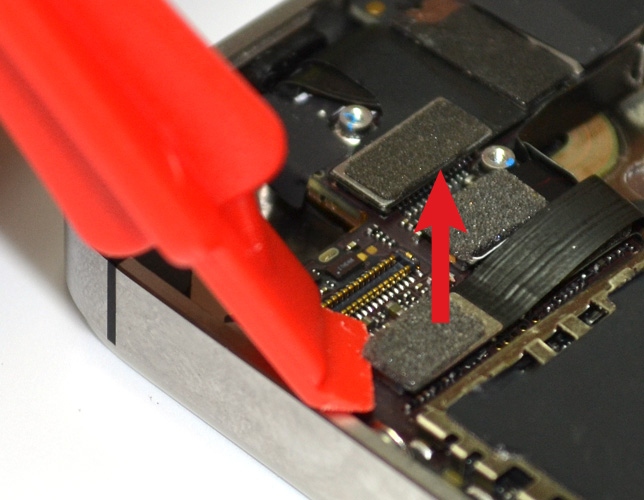

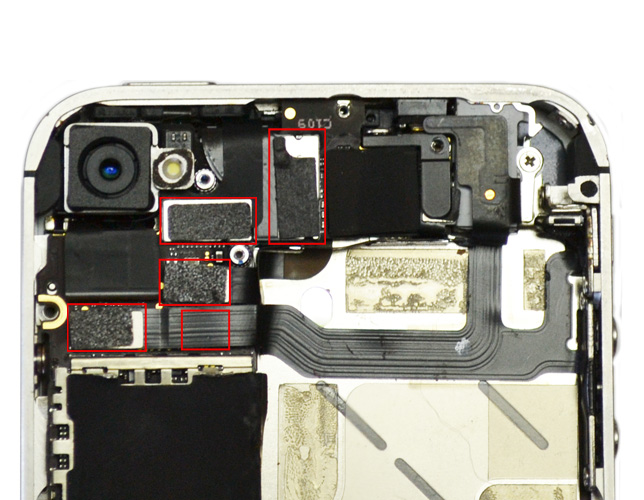

Déconnecter les nappes du LCD, du tactile, de la nappe Jack et de la nappe Power avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 6b : Déconnecter les nappes LCD, tactiles, Jack et Power
Vous pourrez constater que la nappe Power est quant à elle située en dessous de la nappe Jack.
Outils du kit utilisés
Outils du kit utilisés

Etape 6c : Déconnecter les nappes LCD, tactiles, Jack et Power
Outils du kit utilisés
Outils du kit utilisés

Etape 7a : Déconnecter le câble WIFI

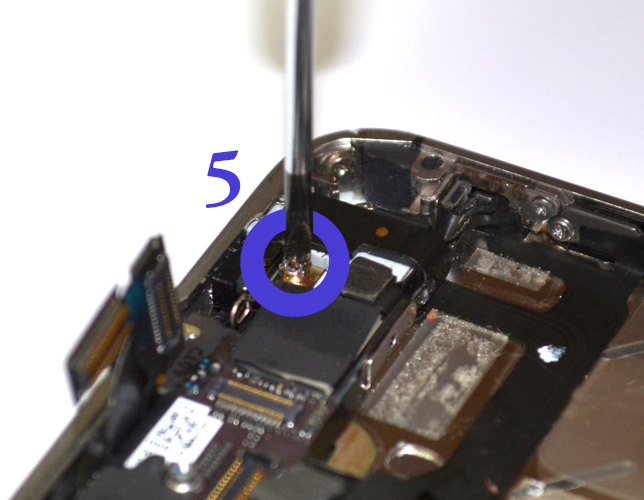

Retirer la vis D5 si vous ne l'avez pas encore fait auparavant.
Outils du kit utilisés
Outils du kit utilisés

Etape 7b : Déconnecter le câble WIFI
Retirer le petit cache métallique (noté #6) situé au dessus du connecteur du câble coaxial WIFI.
Outils du kit utilisés
Outils du kit utilisés

Etape 7c : Déconnecter le câble WIFI
Déconnecter enfin ce connecteur avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 8a : Retirer le bloc haut-parleur
Retirer la vis E1 et E2 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

Etape 8b : Retirer le bloc haut-parleur
Sachez que la vis E1 est située sous la nappe du connecteur Dock. Décollez bien cette nappe afin d'atteindre la vis.
Outils du kit utilisés
Outils du kit utilisés

Etape 8c : Retirer le bloc haut-parleur

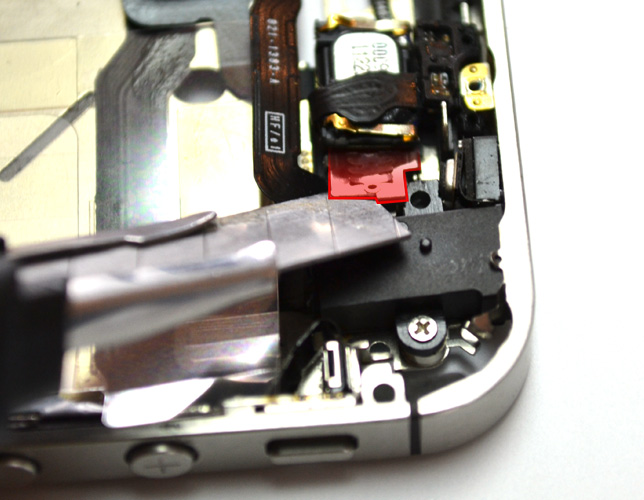

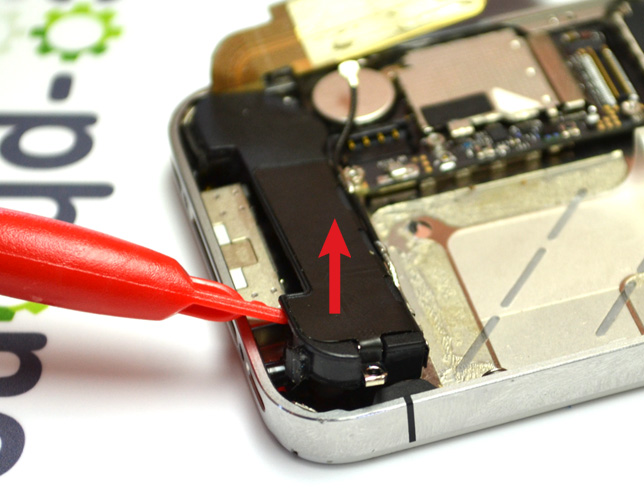

Enfin, utiliser le levier plastique pour le tirer le bloc haut-parleur vers le haut et l'extraire.
Outils du kit utilisés
Outils du kit utilisés

Etape 9a : Retirer la carte mère

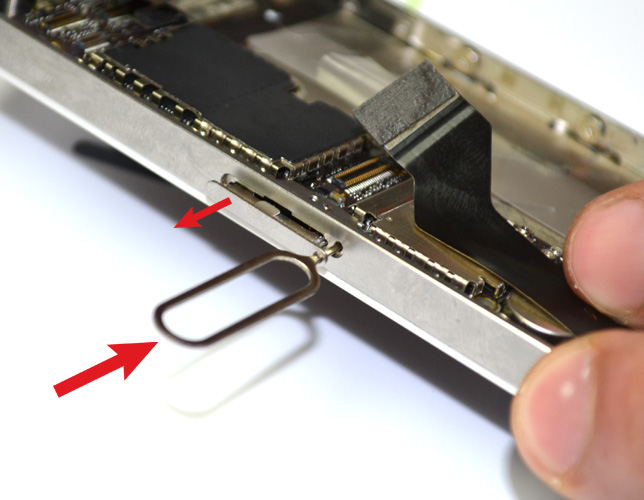

Commencer par extraire la carte SIM et son rack du téléphone si vous ne l'avez pas déjà fait.
Outils du kit utilisés
Outils du kit utilisés

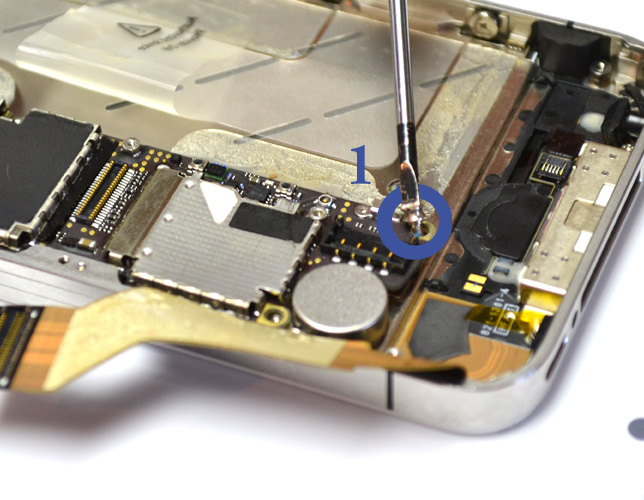

Etape 9b : Retirer la carte mère

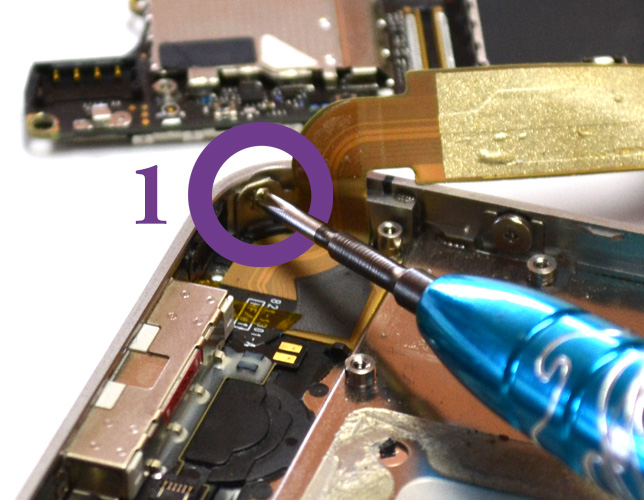

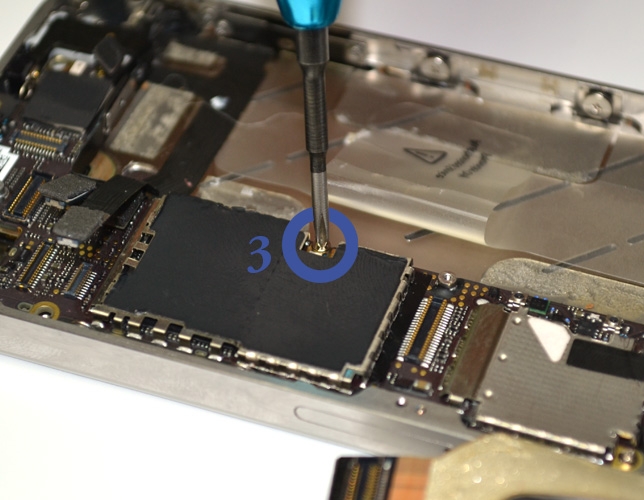

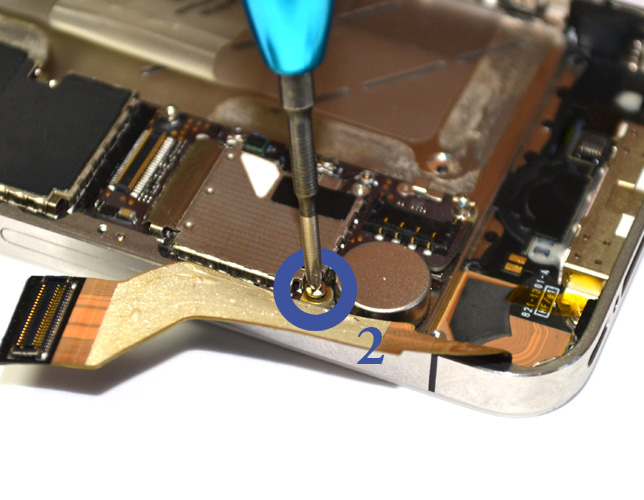

Retirer les vis F2 à F4 avec le tournevis cruciforme puis les vis F1 et F5 avec le tournevis plat.
Outils du kit utilisés
Outils du kit utilisés

Etape 9c : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

Etape 9d : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

Etape 9e : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

Etape 9f : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

Etape 9g : Retirer la carte mère

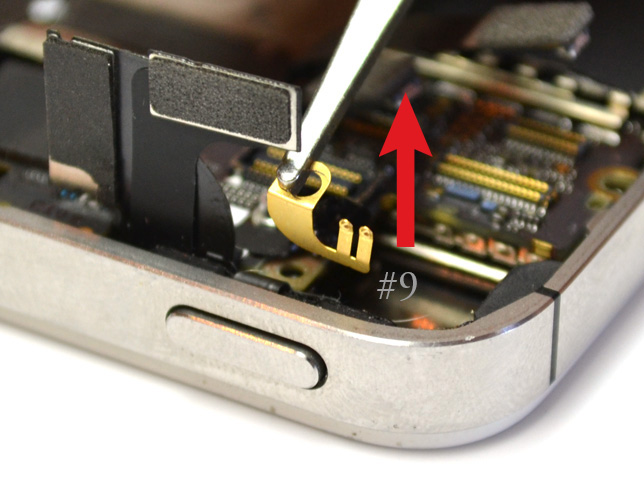

Retirer la patte dorée de fixation de la caméra arrière (notée #9).
Outils du kit utilisés
Outils du kit utilisés

Etape 9h : Retirer la carte mère

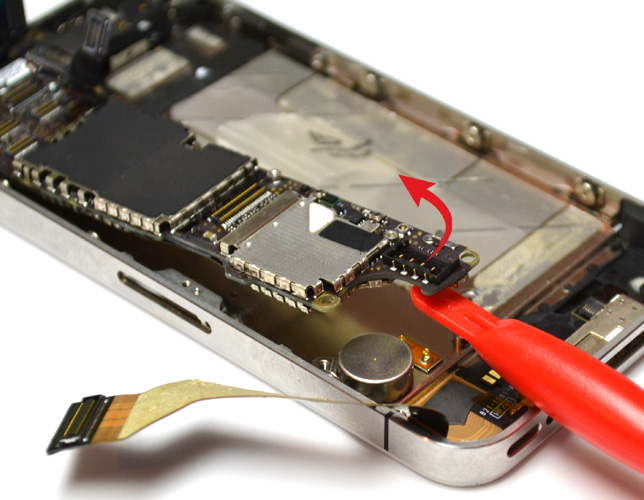

Vous pouvez désormais retirer la carte mère à l'aide d'un levier.
Outils du kit utilisés
Outils du kit utilisés

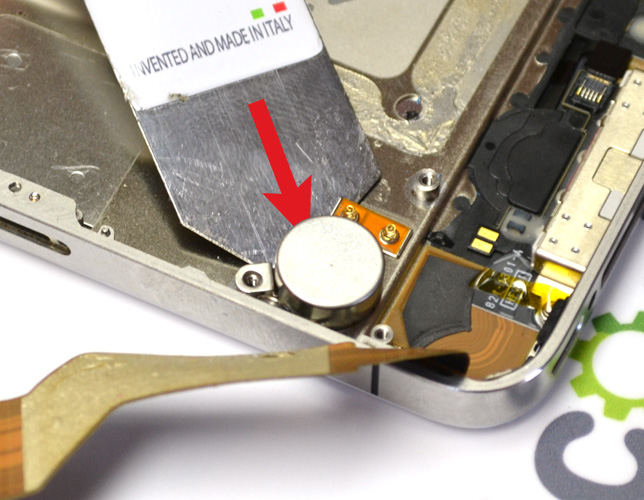

Etape 10 : Retirer le vibreur
Le vibreur est simplement collé sur le châssis, vous pouvez le retirer en glissant un outil fin tel que l'iSesamo.
Outils du kit utilisés
Outils du kit utilisés

Etape 11a : Retirer le bloc vitre + écran LCD

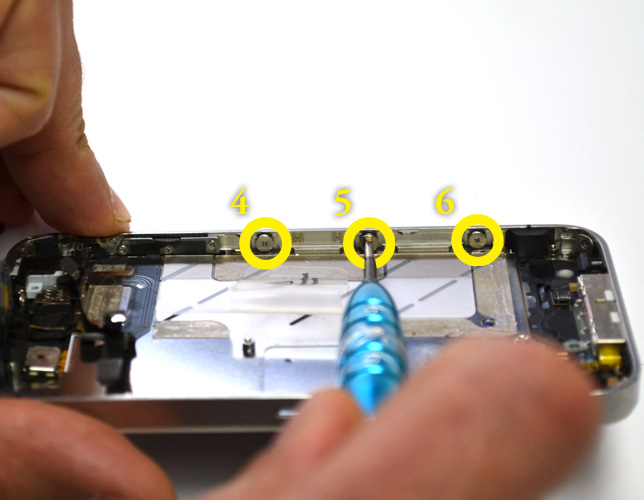

Desserrer les vis H1 à H6 sans pour autant les retirer. Effectuez 1 à 2 tours de tournevis.
Outils du kit utilisés
Outils du kit utilisés

Etape 11b : Retirer le bloc vitre + écran LCD

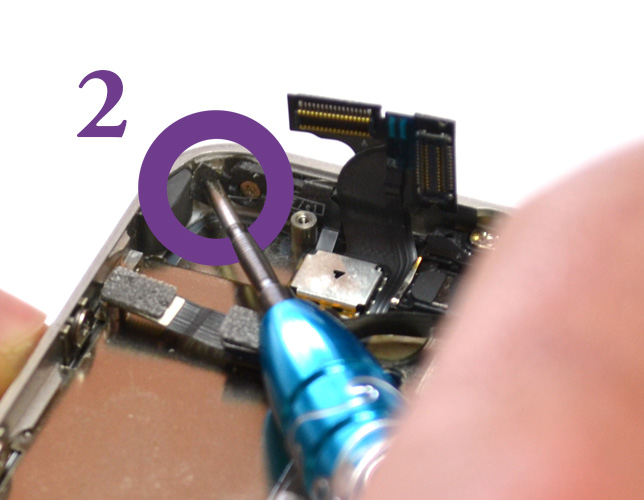

Retirer les vis G1 à G4 qui se situent dans les angles du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 11c : Retirer le bloc vitre + écran LCD

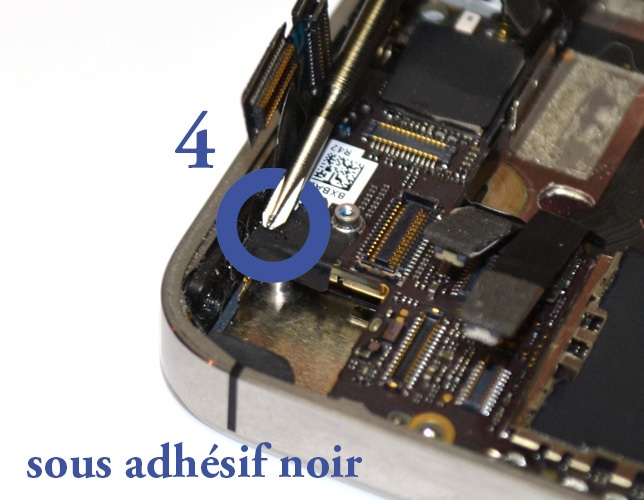

La vis G2 peut se trouver sous un petit adhésif noir.
Outils du kit utilisés
Outils du kit utilisés

Etape 11d : Retirer le bloc vitre + écran LCD

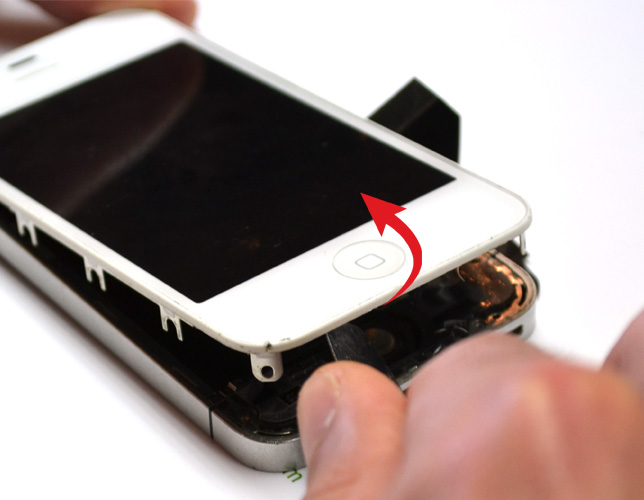

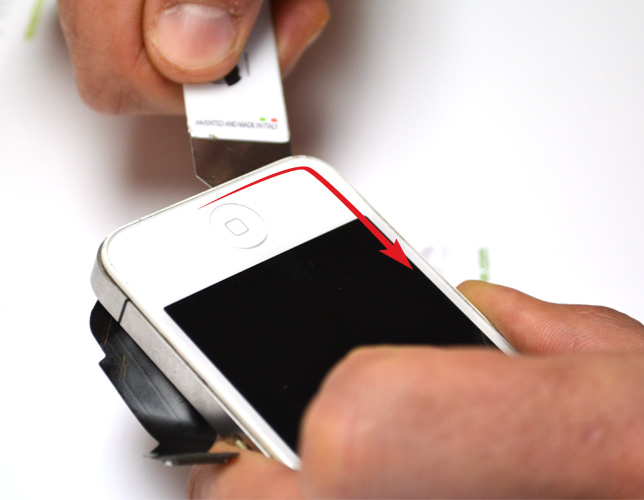

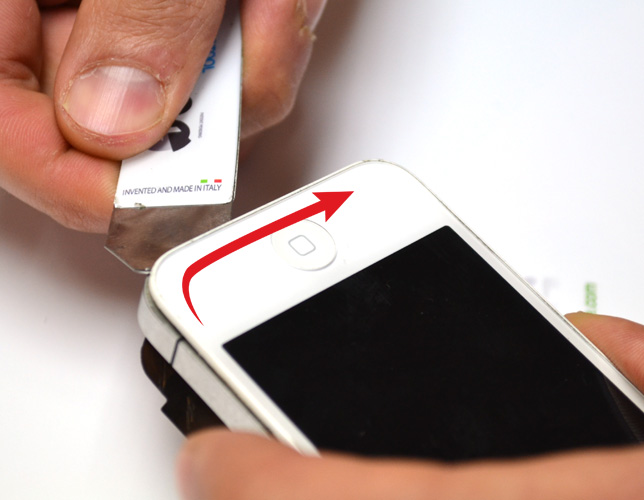

Utiliser ensuite l'iSesamo ou un objet fin puis glisser le entre la vitre et le châssis tout en faisant le contour jusqu'à pouvoir détacher le bloc entier.
Outils du kit utilisés
Outils du kit utilisés

Etape 11e : Retirer le bloc vitre + écran LCD
Outils du kit utilisés
Outils du kit utilisés

Etape 11f : Retirer le bloc vitre + écran LCD
Outils du kit utilisés
Outils du kit utilisés

Etape 11g : Retirer le bloc vitre + écran LCD
Outils du kit utilisés
Outils du kit utilisés

Etape 12a : Conseils pour le remontage
Récupérer la grille du haut-parleur sur l'ancien écran afin de la placer sur le nouvel écran.
Outils du kit utilisés
Outils du kit utilisés

Etape 12b : Conseils pour le remontage

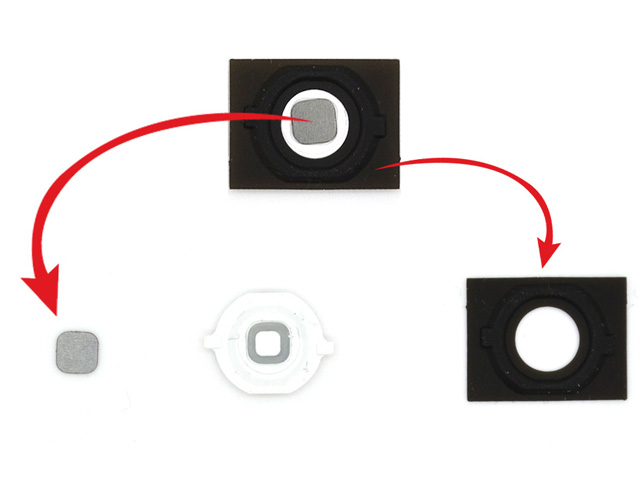

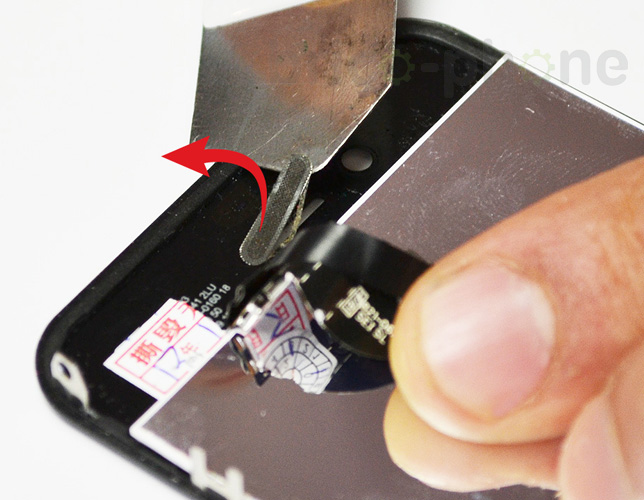

Décoller à l'aide d'un cutter le bouton Home et sa membrane présent sur votre ancienne vitre.
Outils du kit utilisés
Outils du kit utilisés

Etape 12c : Conseils pour le remontage
Faites bien attention avant de replacer le bouton sur votre nouvelle vitre que l'élément de contact métallique est bien présent.
Outils du kit utilisés
Outils du kit utilisés

Etape 12d : Conseils pour le remontage

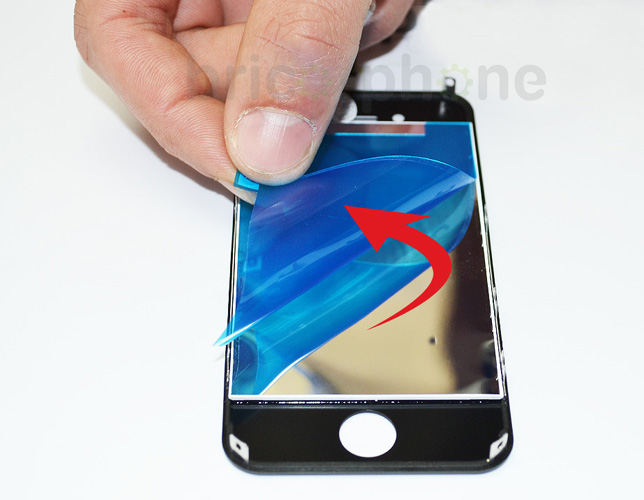

Retirer le film protecteur de l'écran LCD tout en faisant attention à ne pas retirer la feuille métallisée qui est également située sur le LCD.
Outils du kit utilisés
Outils du kit utilisés

Etape 12e : Conseils pour le remontage

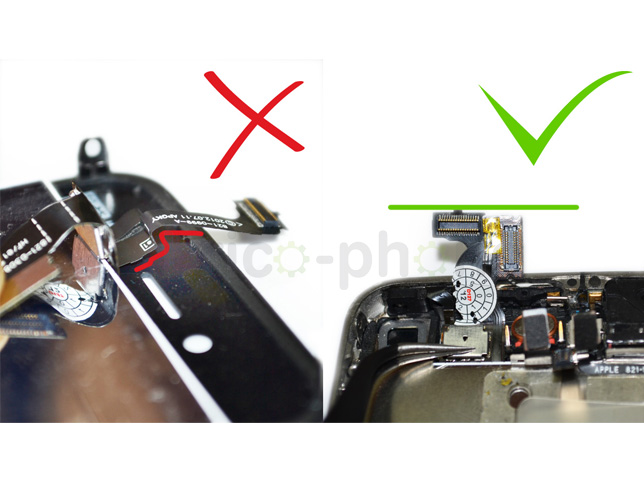

Lors du remontage faites bien attention à ne pas plier une des nappes de l'écran dans le châssis de façon à ce que les deux nappes ressortent à la même hauteur.
Outils du kit utilisés
Outils du kit utilisés

Etape 13a : Retirer la caméra avant
A l'aide d'un cutter retirer le cache métallique de la caméra avant.
Outils du kit utilisés
Outils du kit utilisés

Etape 13b : Retirer la caméra avant
Vous pouvez désormais retirer la caméra avant.
Outils du kit utilisés
Outils du kit utilisés
