Changement du bloc écran pré-monté avec châssis sur Galaxy Note 10 Plus

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 11/20
Galaxy Note 10 Plus | Temps estimé : 50 min | Difficulté : 3/5

Votre smartphone a connu une mésaventure et il est temps de remplacer l'écran ? Suivez ce tutoriel photos spécialement conçu par nos techniciens Brico-Phone pour vous aider dans toutes les étapes de cette réparation.

Diagnostic

›  La vitre avant de votre smartphone est rayée, cassée, fissurée...
›  Votre mobile affiche des traits, tâches, zones d'ombre...
›  Votre smartphone ne s'allume plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Dynamic Amoled et vitre pré-montés sur châssis pour Samsung Galaxy Note 10+ Noir Cosmos
319,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Avant toute réparation, nous vous conseillons de vérifier la compatibilité de vos nouvelles pièces avec votre smartphone en vous assurant que le numéro de modèle de votre Samsung Galaxy Note 10 Plus est bien : Vous pouvez retrouver cette information soit dans les informations générales de votre appareil soit à son dos avec votre numéro IMEI.

Ensuite, mettez hors tension votre smartphone en sélectionnant "éteindre" sur le menu qui s'affiche.

Avant de commencer, il est préférable de vous assurer de la compatibilité de votre nouvel écran avec votre Samsung Galaxy Note 10 Plus en vérifiant simplement le numéro de modèle se trouvant au dos de votre appareil ou dans ses informations générales. La référence doit être : SM - N975.

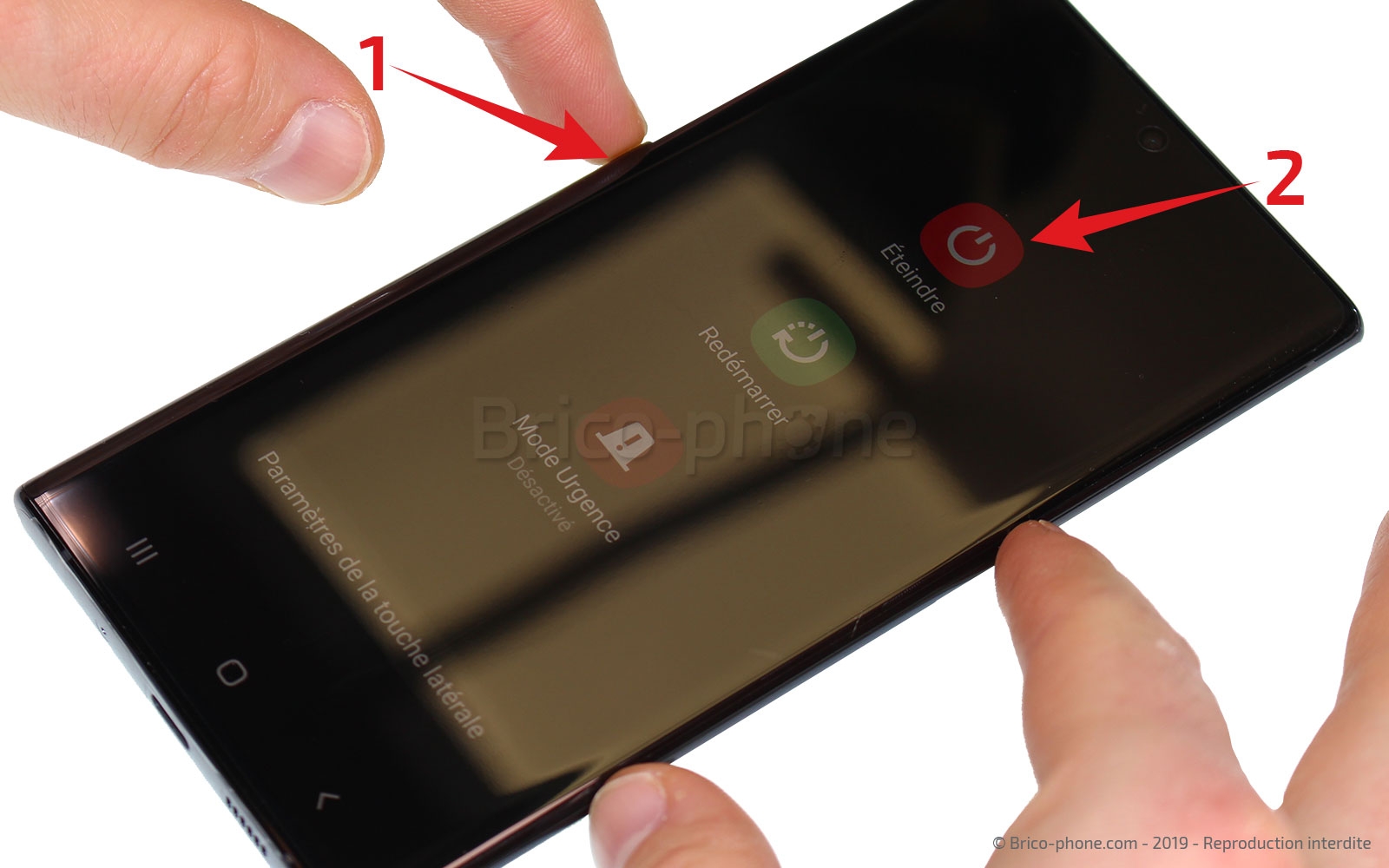

Mettez votre Samsung hors tension en appuyant longtemps sur le bouton Power et en sélectionnant "éteindre" sur votre écran.
Etape 1 : Retirer le tiroir Sim et le stylet S-Pen

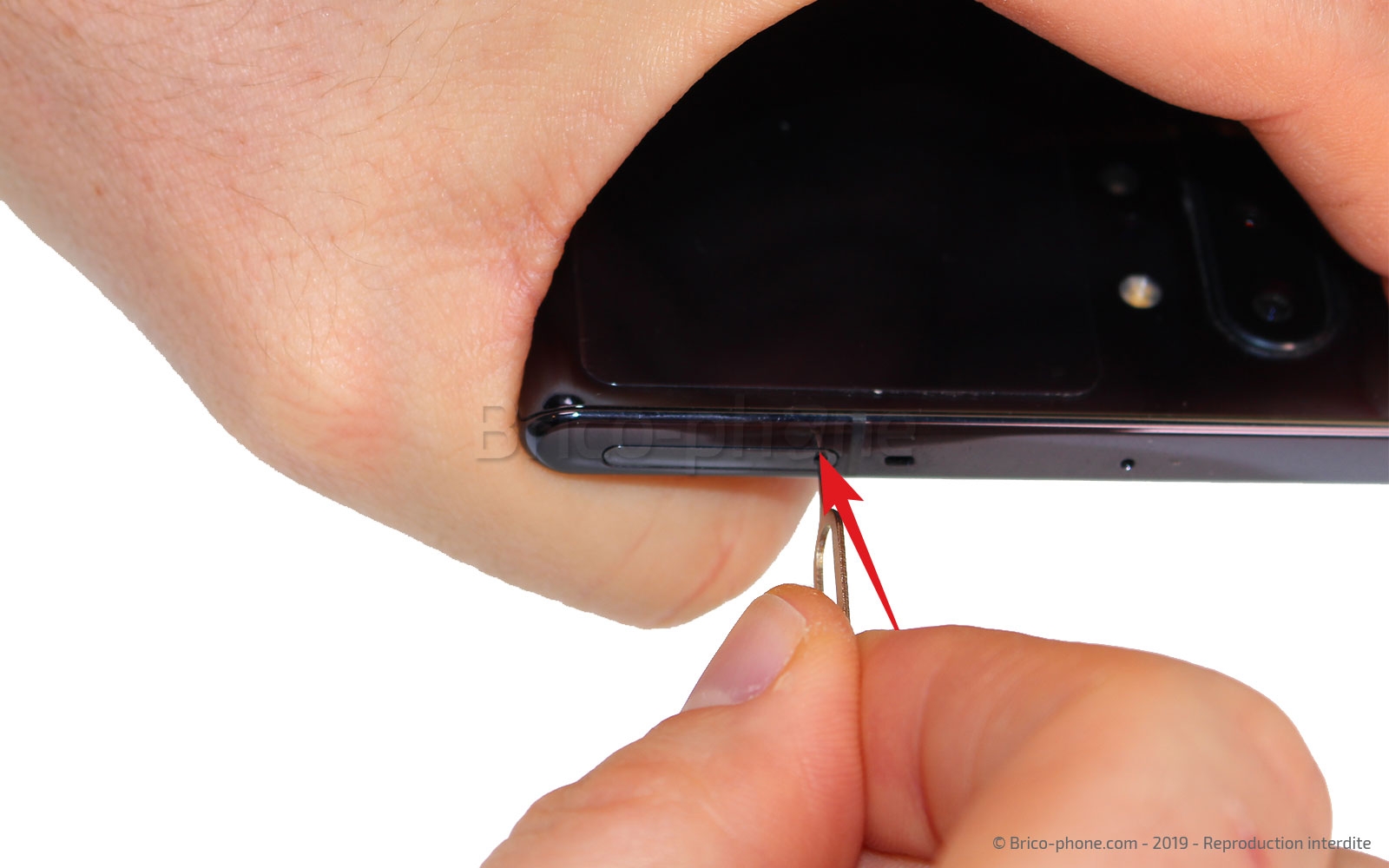

Avant de débuter la réparation, retirez le stylet S-Pen de son emplacement ainsi que votre tiroir Sim/SD en vous aidant de l'outil d'extraction fourni dans votre boite d'origine ou avec le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Chauffez la vitre arrière de votre Samsung Galaxy Note 10 Plus en utilisant soit un coussin chauffant, soit un décapeur thermique ou sèche-cheveux.

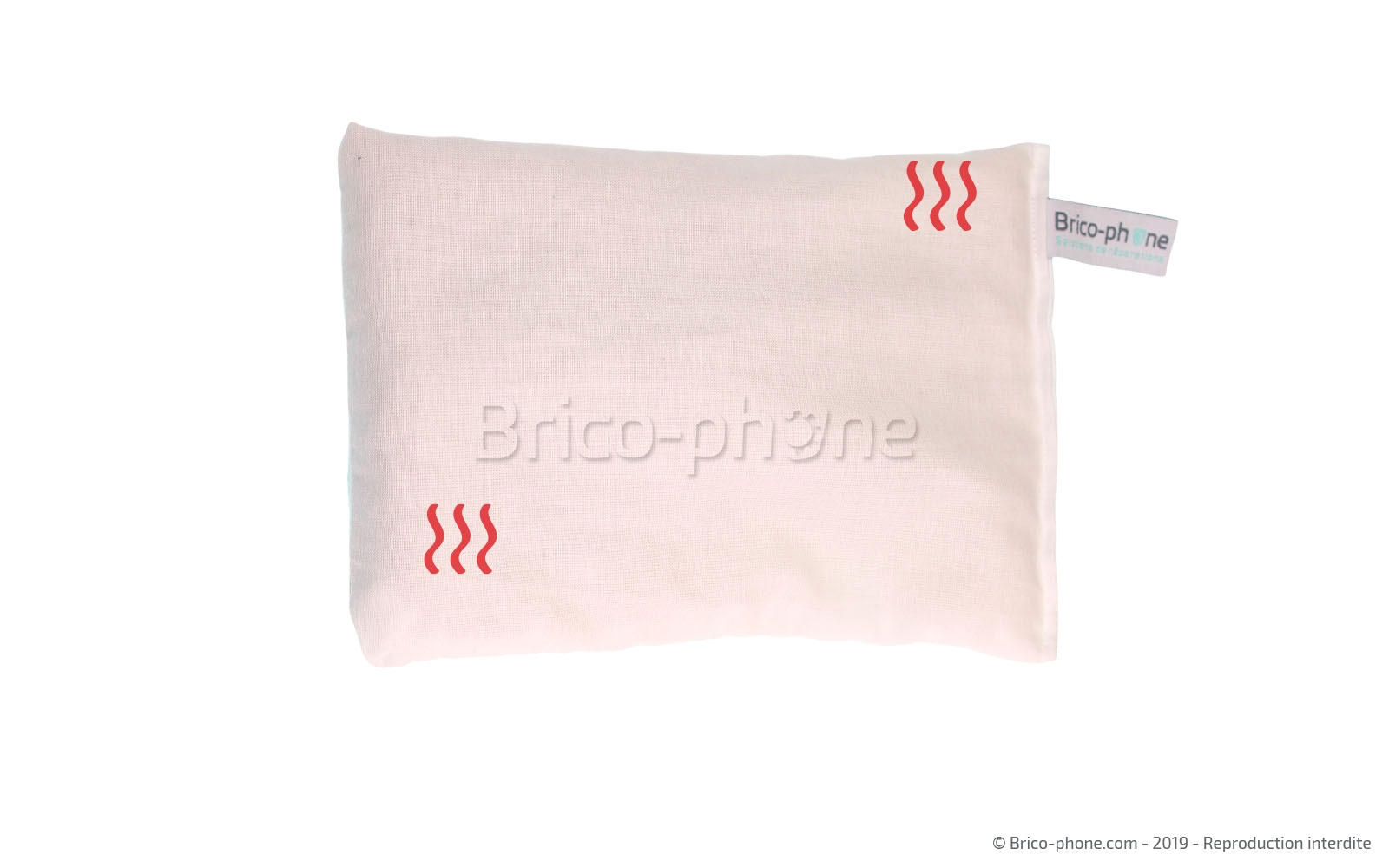

Si vous êtes en possession d'un petit coussin en coton rempli de grains de riz, passez-le au micro-onde 1 à 2 minutes avant de le déposer sur la partie à décoller.
Vous ne possédez qu'un sèche-cheveux ou alors un décapeur thermique, il vus suffit de le passer sur tout le contour du cache batterie de votre smartphone.
Attention néanmoins à ne pas dépasser les 80°C car cela pourrait endommager les composants de votre appareil.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Ouvrir le smartphone
C'est armé de patience qu'il vous faut entamer cette étape ardue.

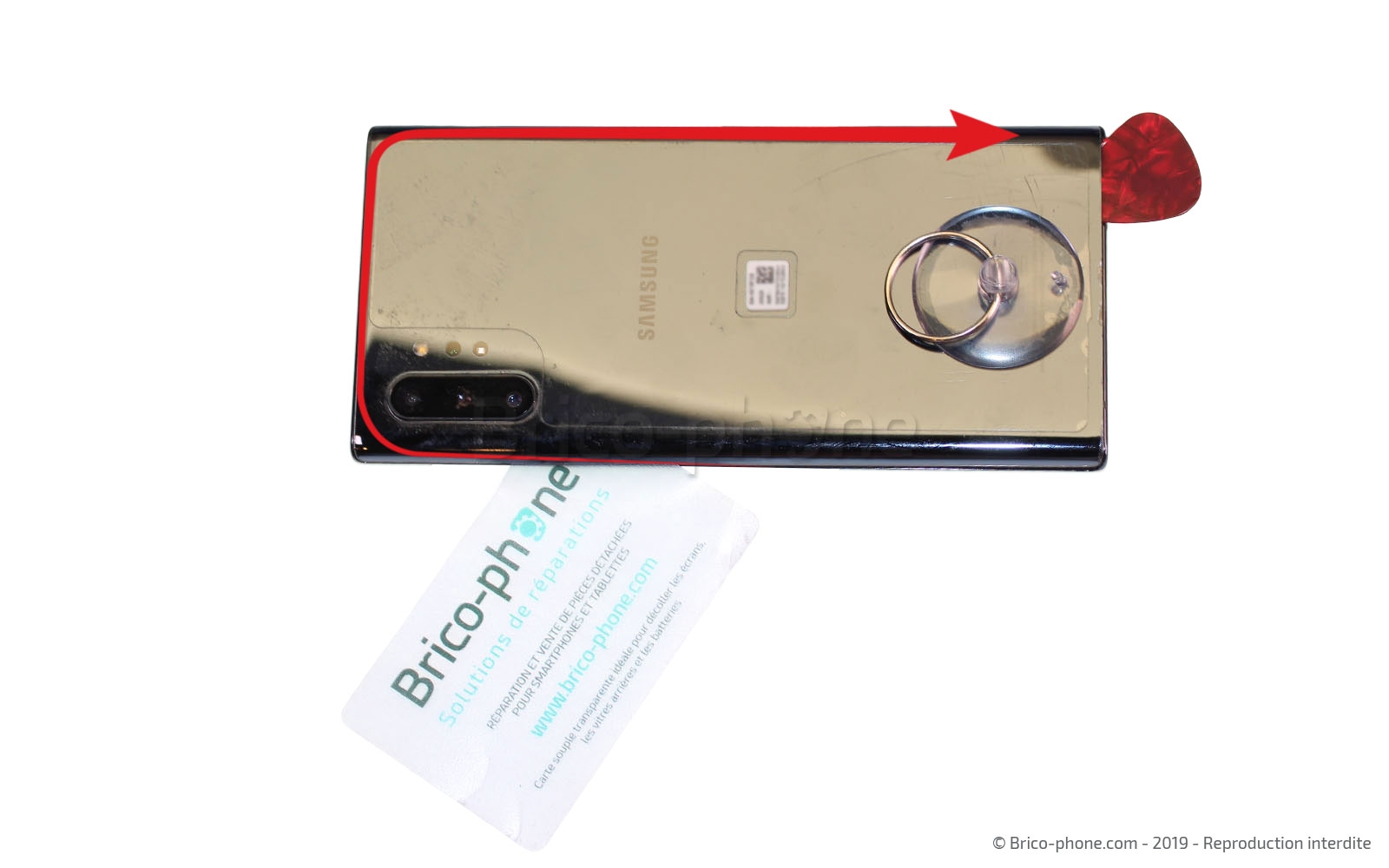

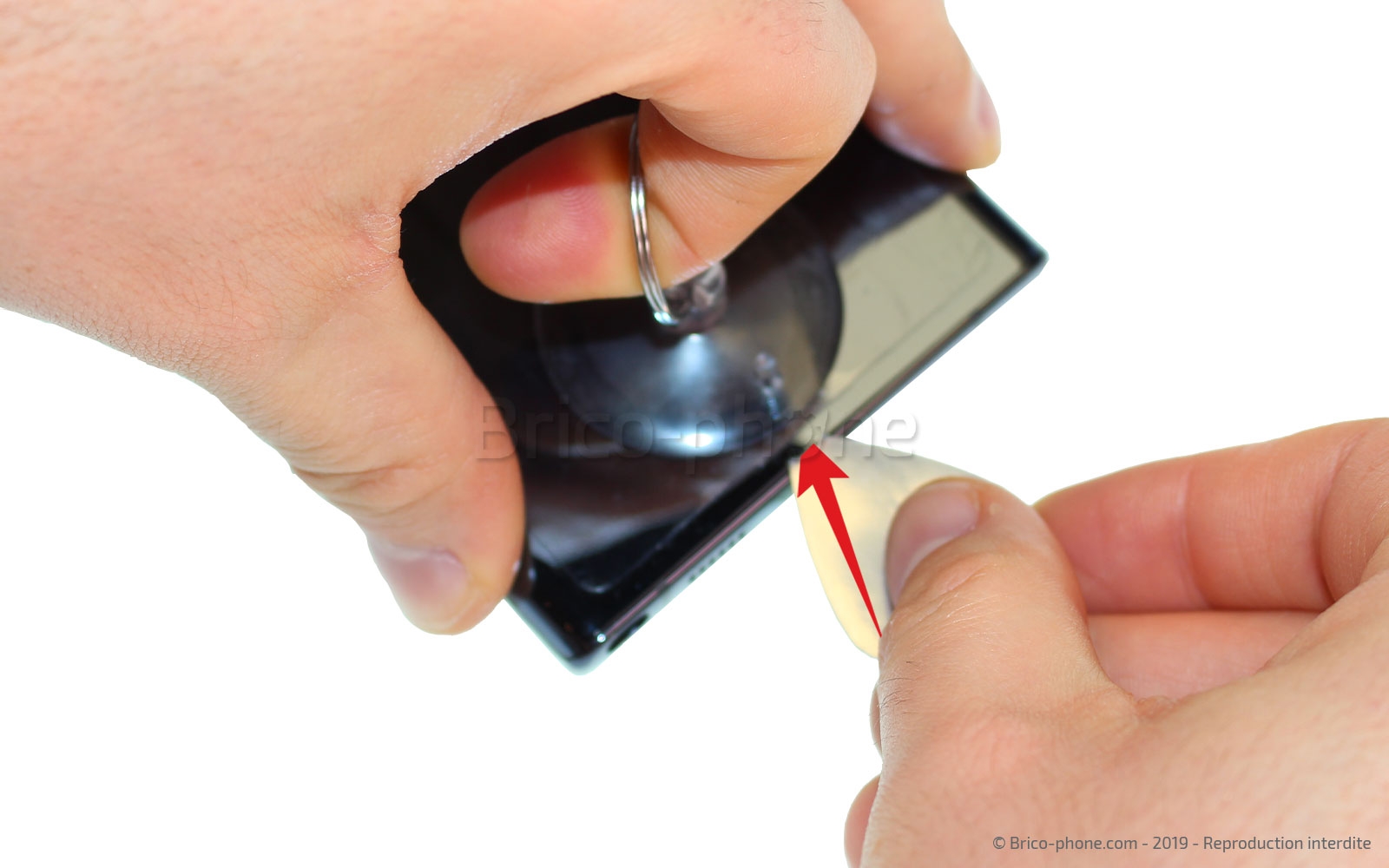

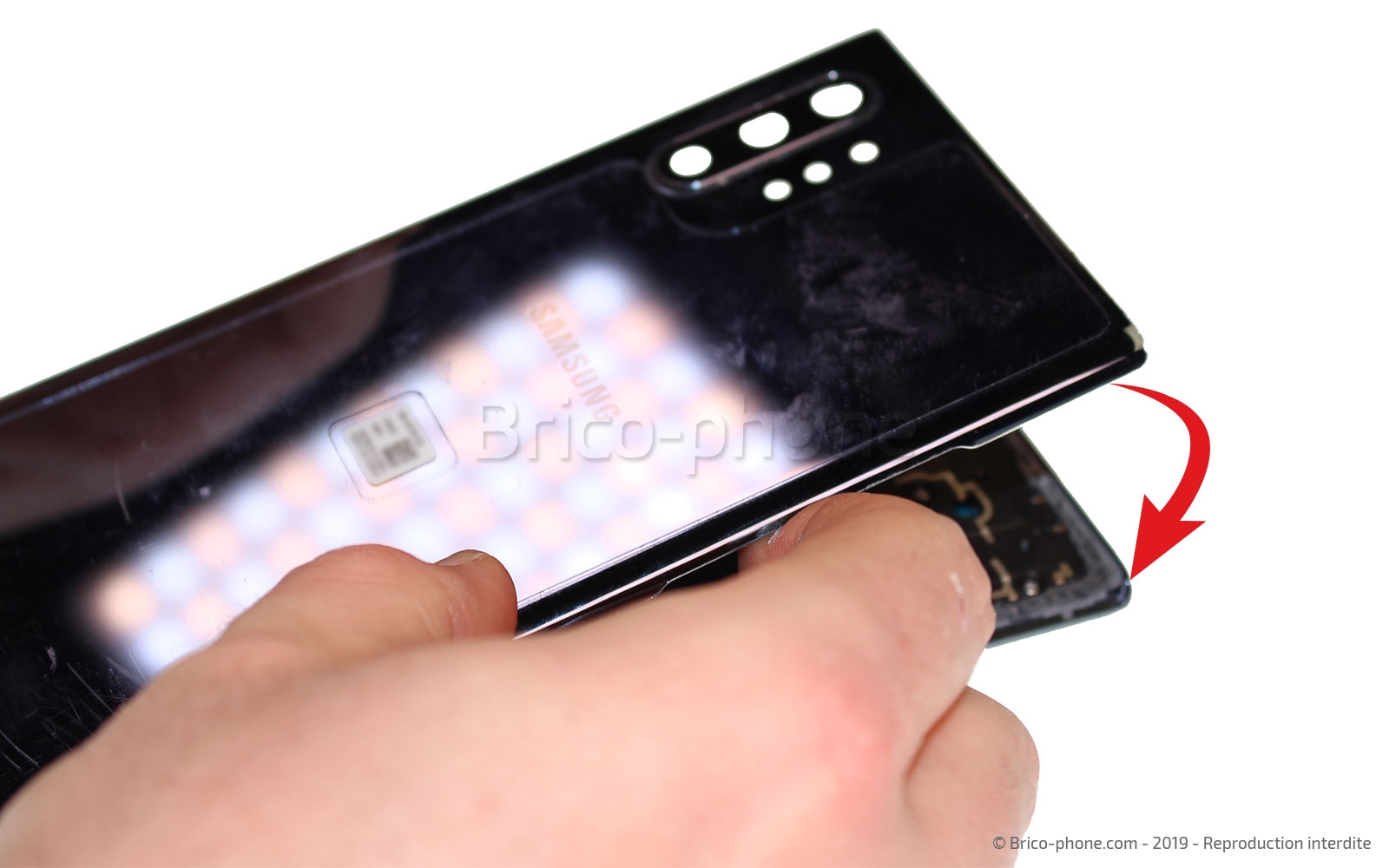

Dans un premier temps, placez la ventouse sur votre coque arrière et aidez-vous de cette dernière pour soulever un tantinet le cache batterie et pouvoir insérer le médiator en métal entre le composant et le châssis.
Une fois le médiator en métal en place, remplacez-le par celui en plastique pour éviter d'endommager votre coque.

Si vous sentez des résistances, n'hésitez surtout pas à re-chauffer légèrement les passages en question.
Une fois le bas de la vitre arrière décollé, c'est avec beaucoup de délicatesse que vous allez devoir décoller les rebords incurvés de la pièce. Pour cela, nous vous conseillons d'utiliser la carte fine transparente sur la longueur de la tranche du cache batterie afin d'éviter d'abîmer ce dernier.
Outils du kit utilisés
Outils du kit utilisés



Etape 4 : Dévisser la plaquette NFC

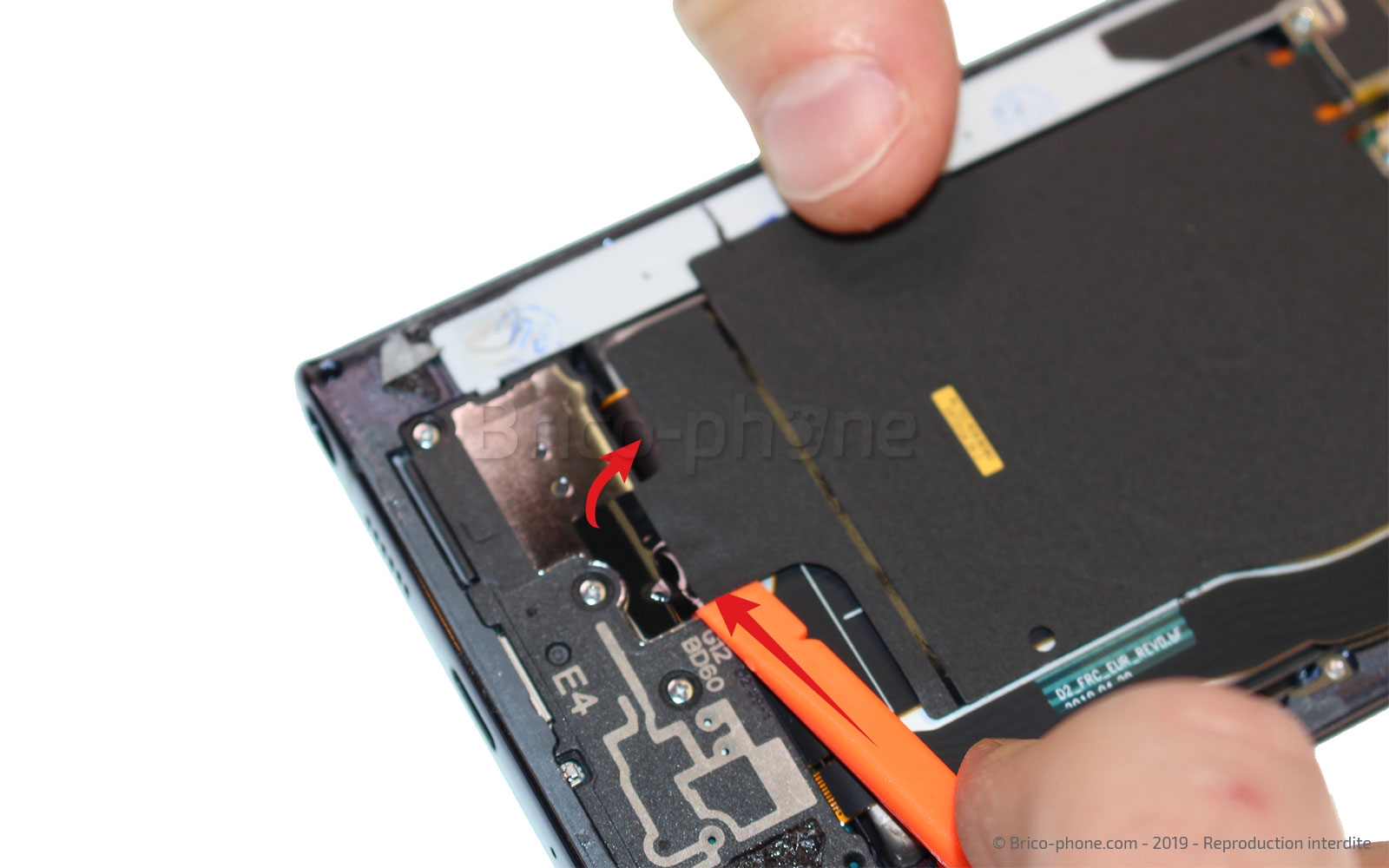

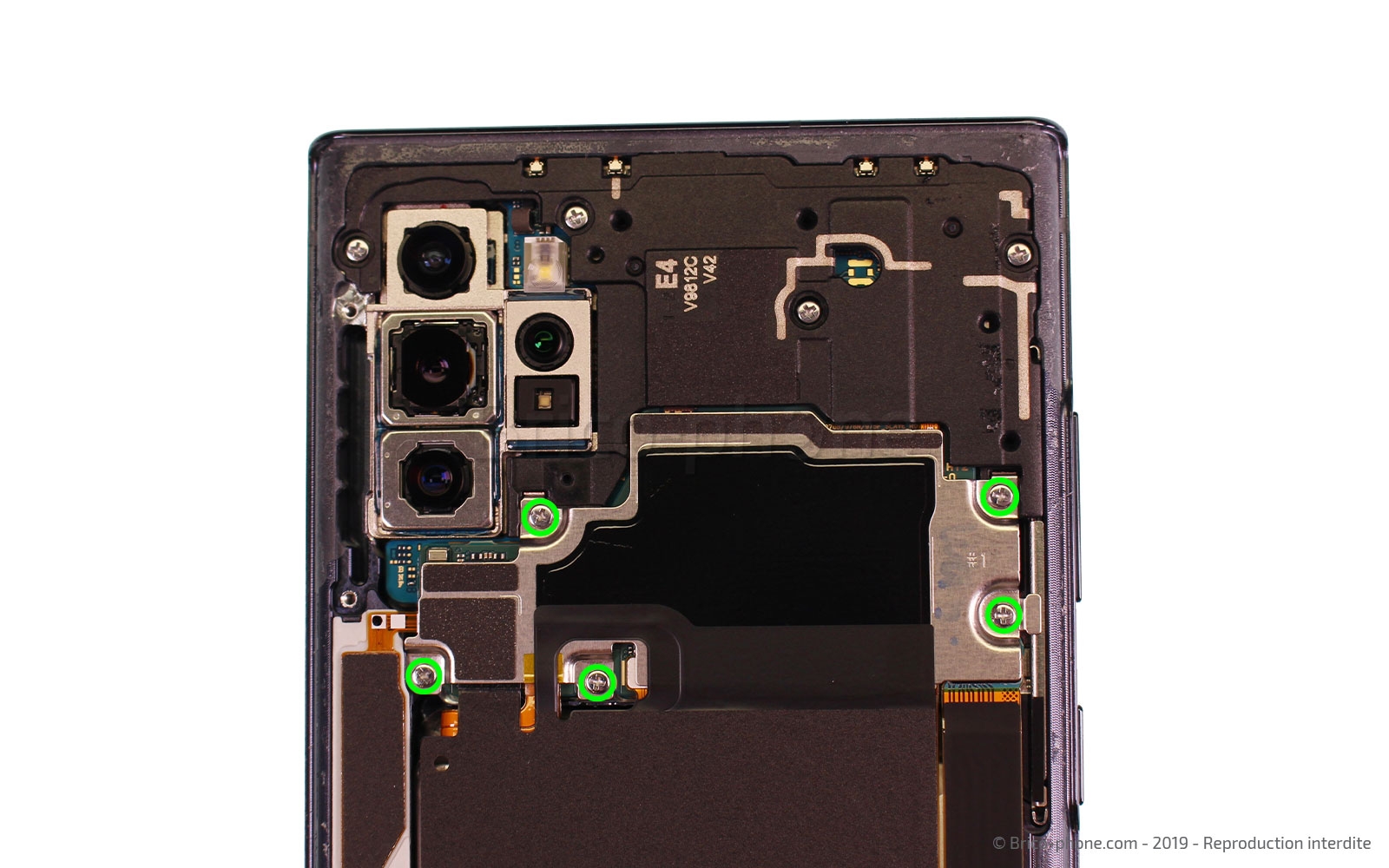

En vous aidant du tournevis cruciforme fourni avec le kit d'outils, retirez les 5 vis de la plaquette NFC avant de décoller le bas du composant avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Extraire l'antenne NFC

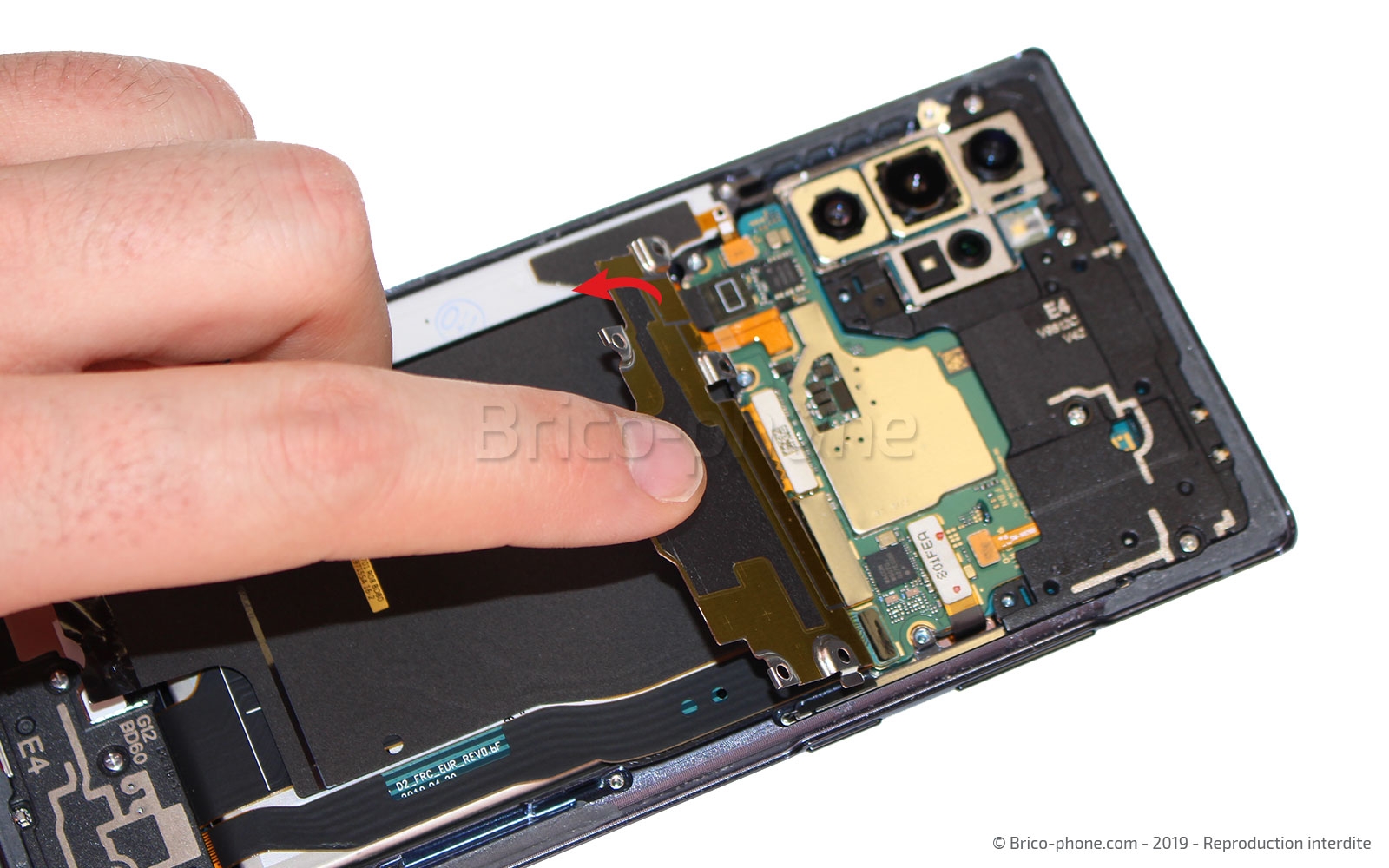

Basculez la partie supérieure de la plaquette vers le bas (coté batterie) pour faire apparaitre la nappe de cette dernière. Toujours avec le spudger, déconnectez cette dernière avant de retirer entièrement l'antenne NFC du smartphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Déconnecter la batterie

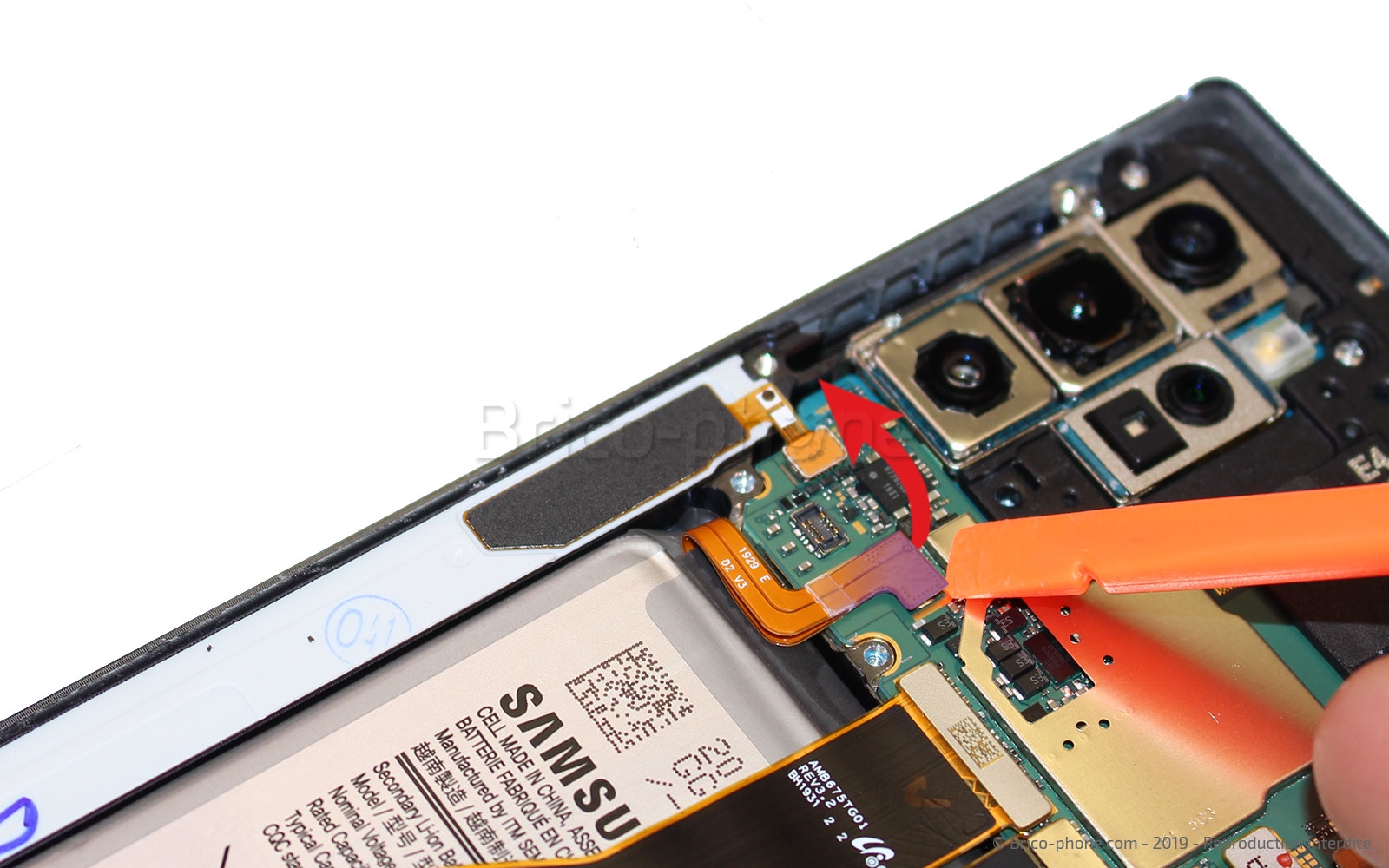

En vous aidant du même outil que pour l'étape précédente, déconnectez la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Sortir le haut-parleur externe
Avec le même tournevis que pour l'étape 4, dévissez les 5 vis cruciformes du haut-parleur externe avant de le soulever avec la spatule orange et le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 8 : Retirer les nappes
Toujours avec le même outil, débranchez les deux nappes du connecteur de charge et de la carte mère avant de les mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Préparer le retrait de la batterie

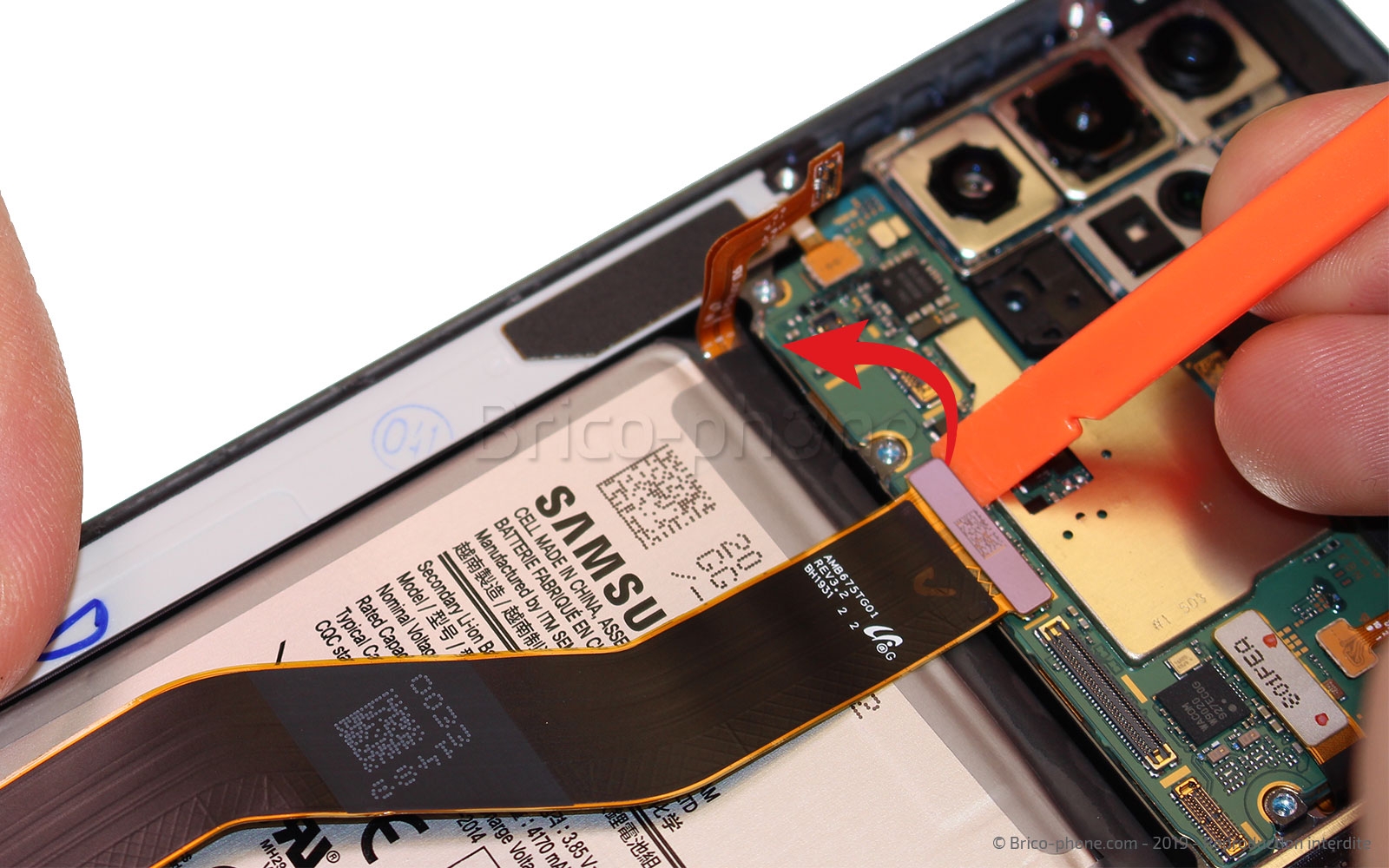

Afin de pouvoir retirer la batterie avec plus de facilité, déconnectez la nappe de l'écran de la carte mère.
Ensuite avec le coussin chauffant, le décapeur thermique ou encore votre sèche-cheveux, vous allez devoir chauffer l'arrière de la batterie à travers votre écran afin de ramollir la colle.

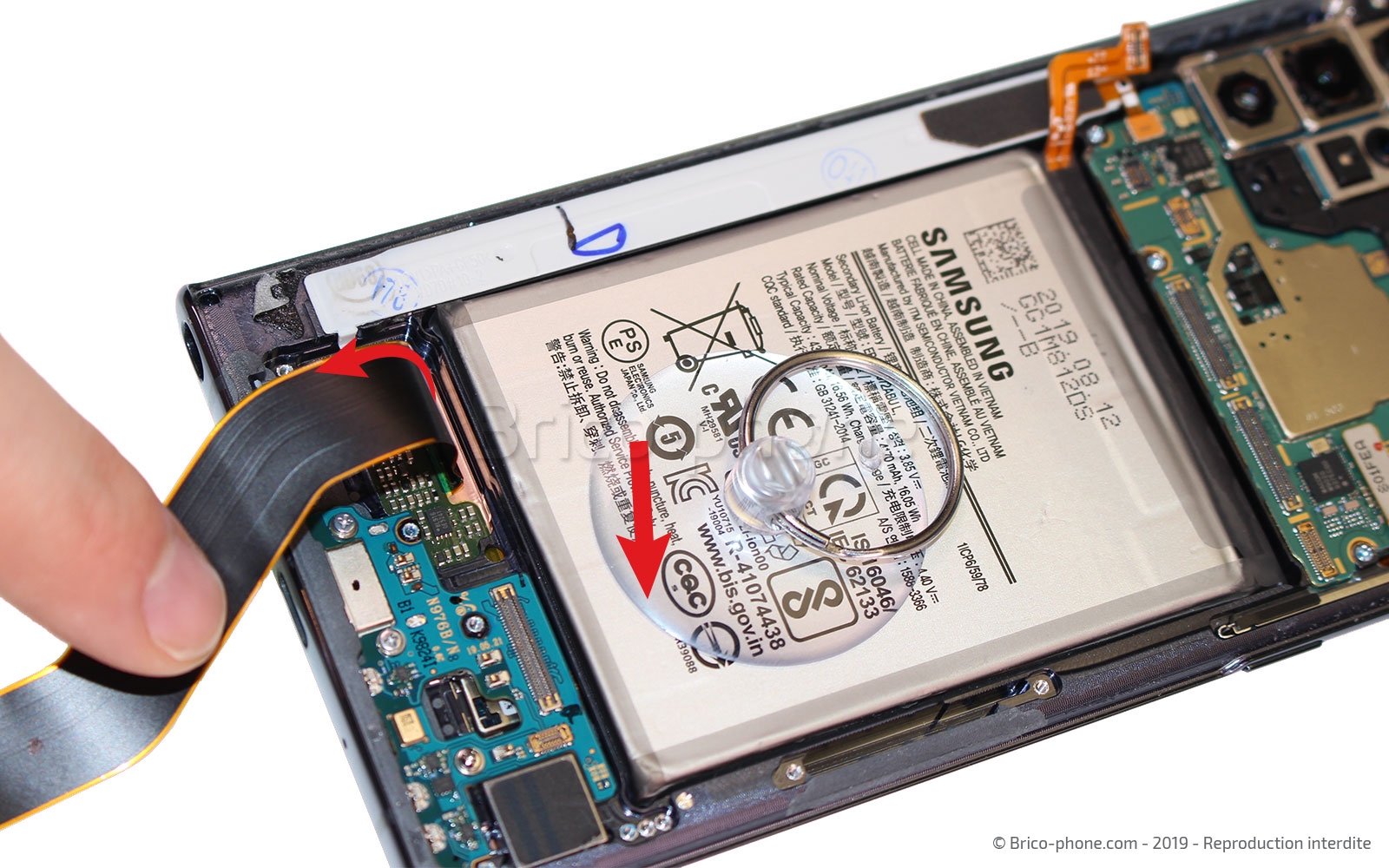

Pour la dernière manipulation de cette étape, il vous suffit simplement de placer la ventouse sur le batterie.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 10 : Enlever la batterie

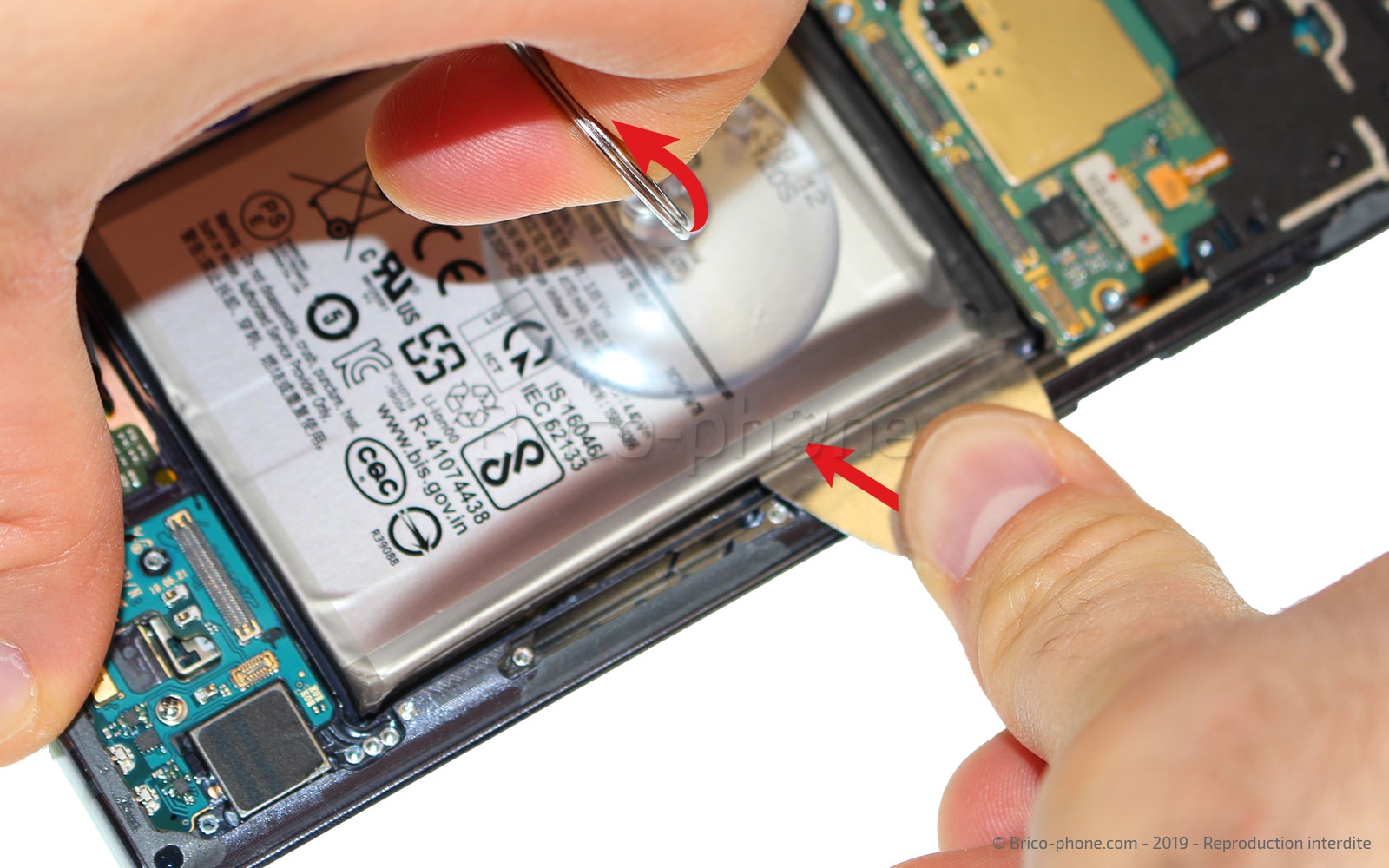

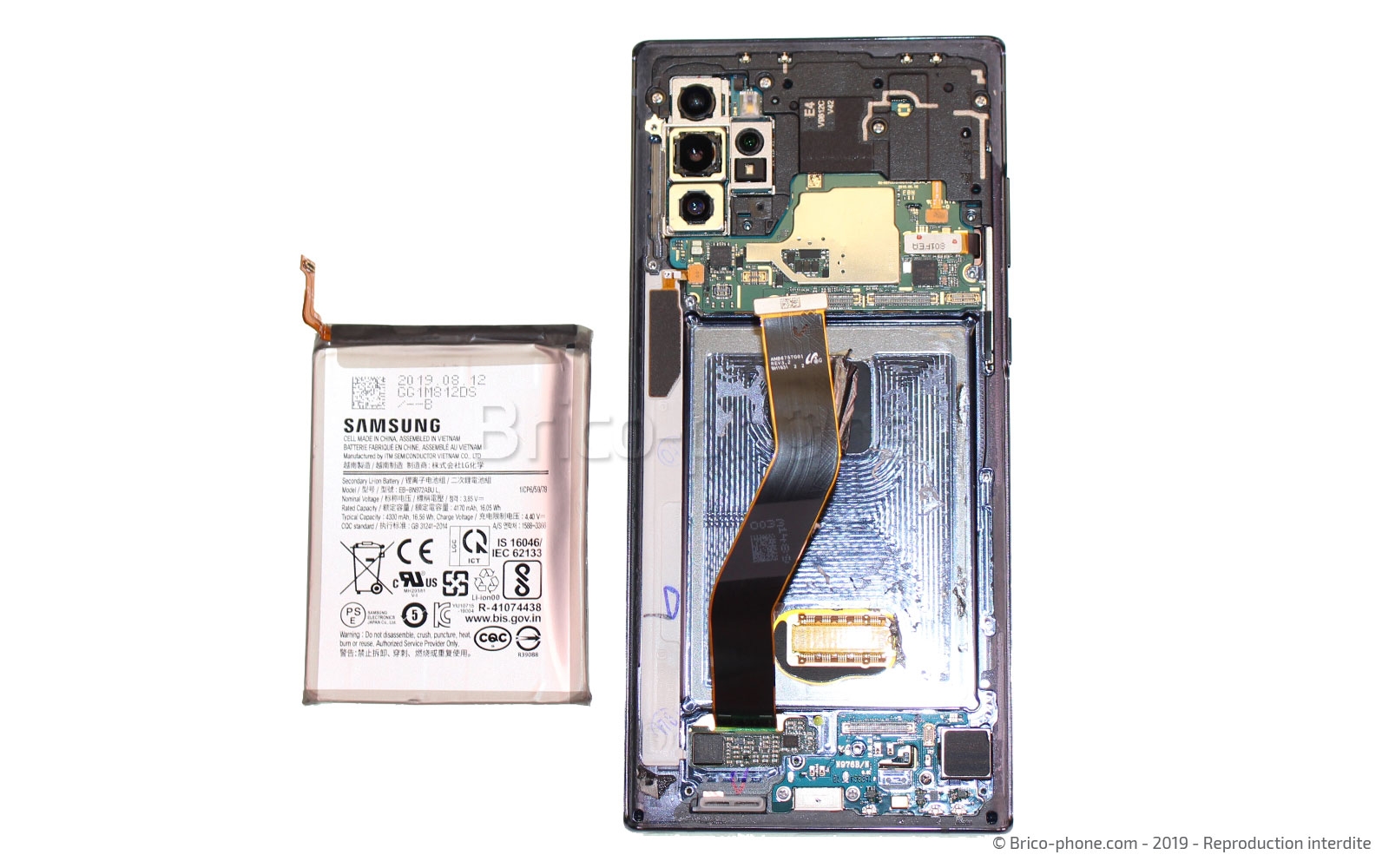

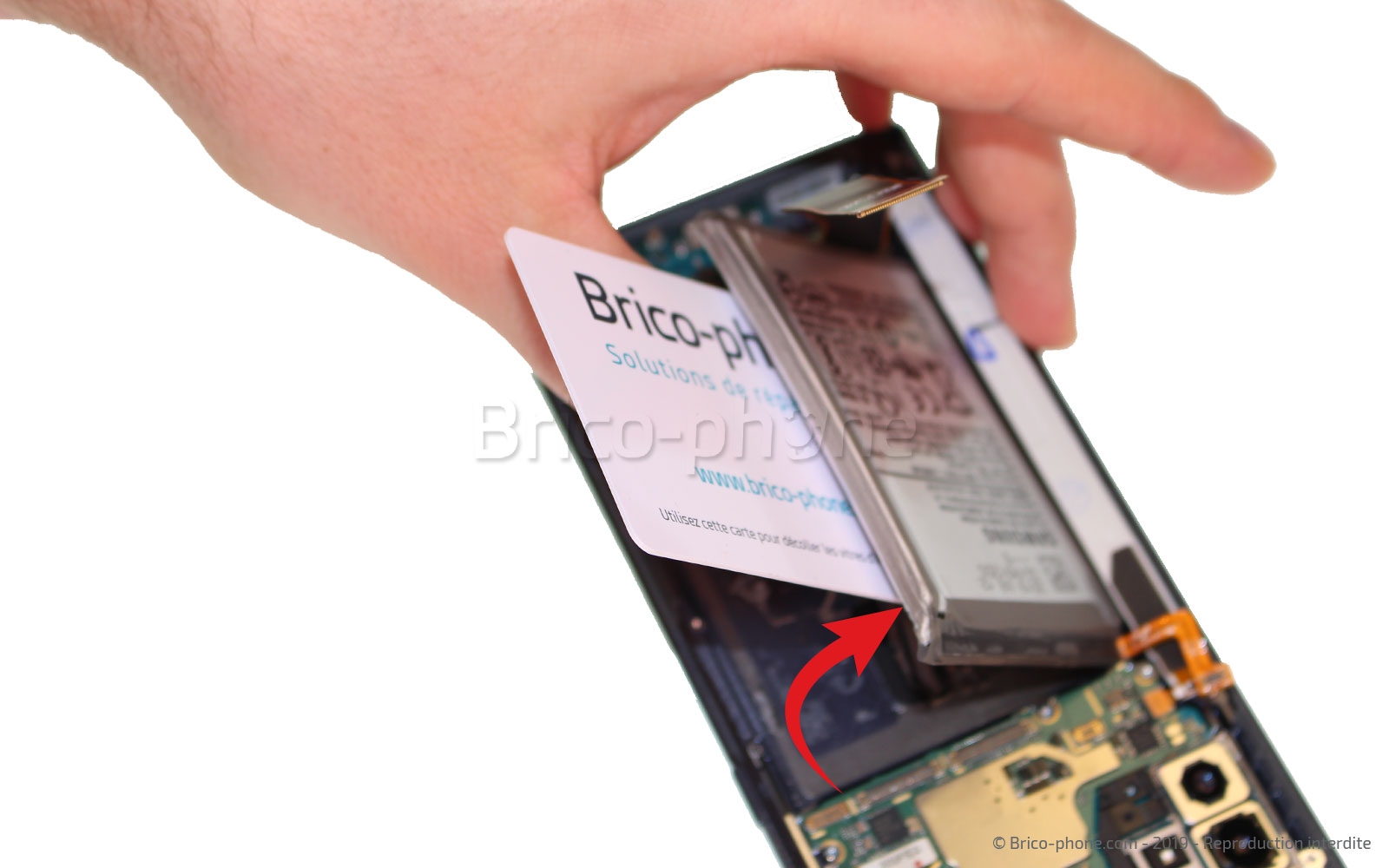

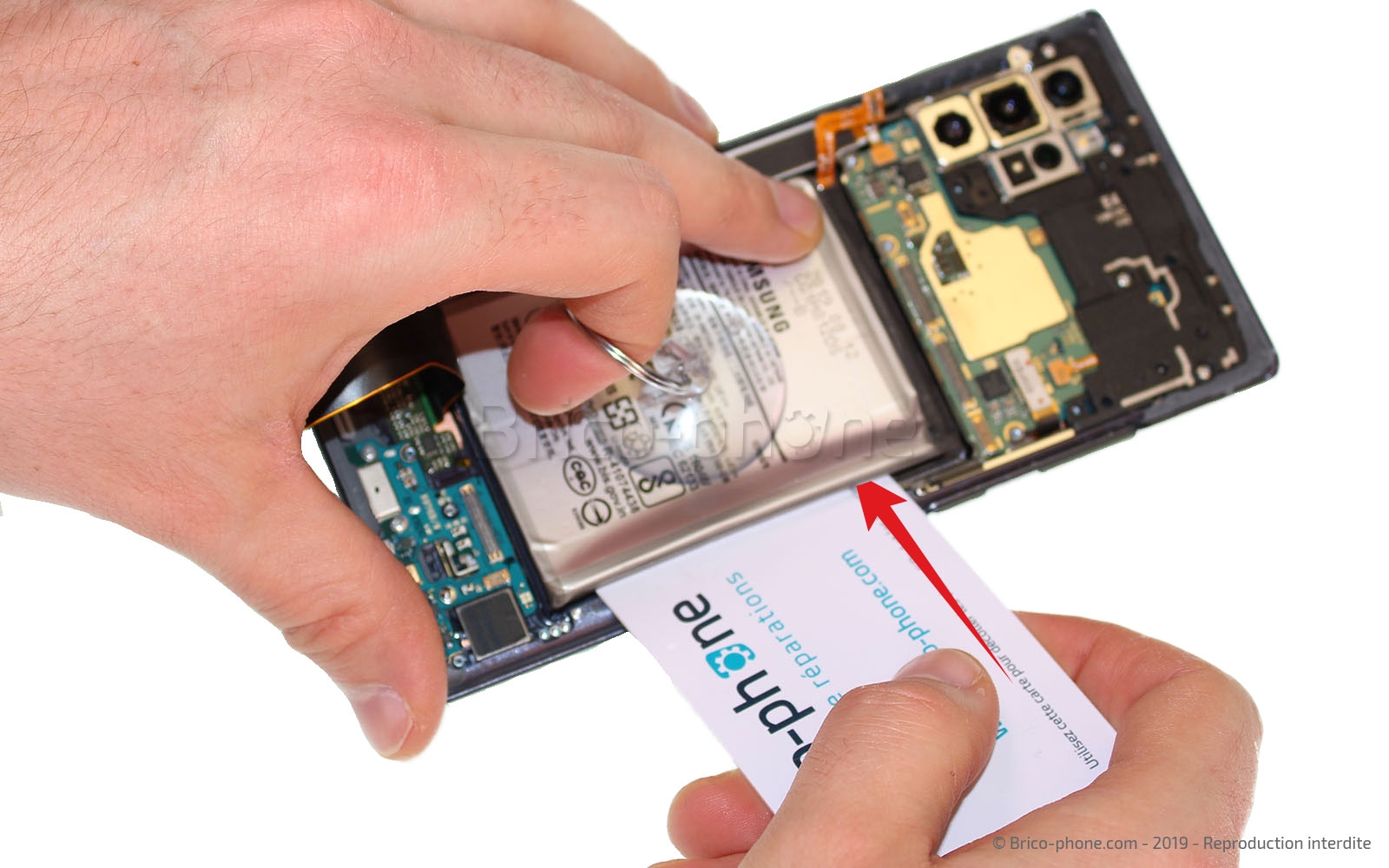

Comme pour retirer la vitre arrière de votre Samsung, vous allez devoir tirer sur l'anneau de la ventouse pour pouvoir glisser le médiator en métal entre la batterie et le châssis.
Une fois la batterie légèrement décollée, insérez la carte en PVC pour terminer le décollage du composant sans l'endommager.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy Note 10+
38,90 €
Etape 11 : Récupérer le connecteur de charge

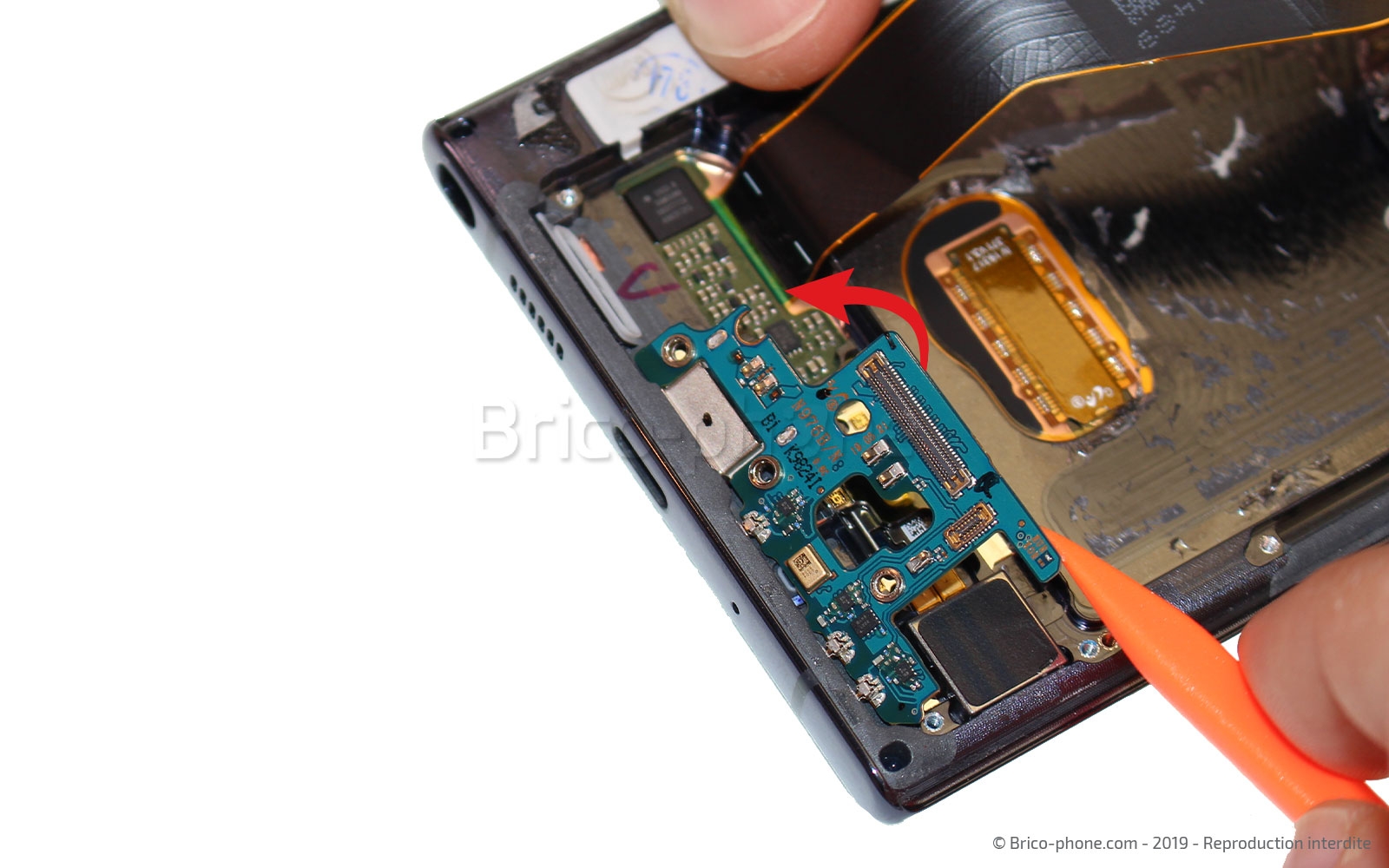

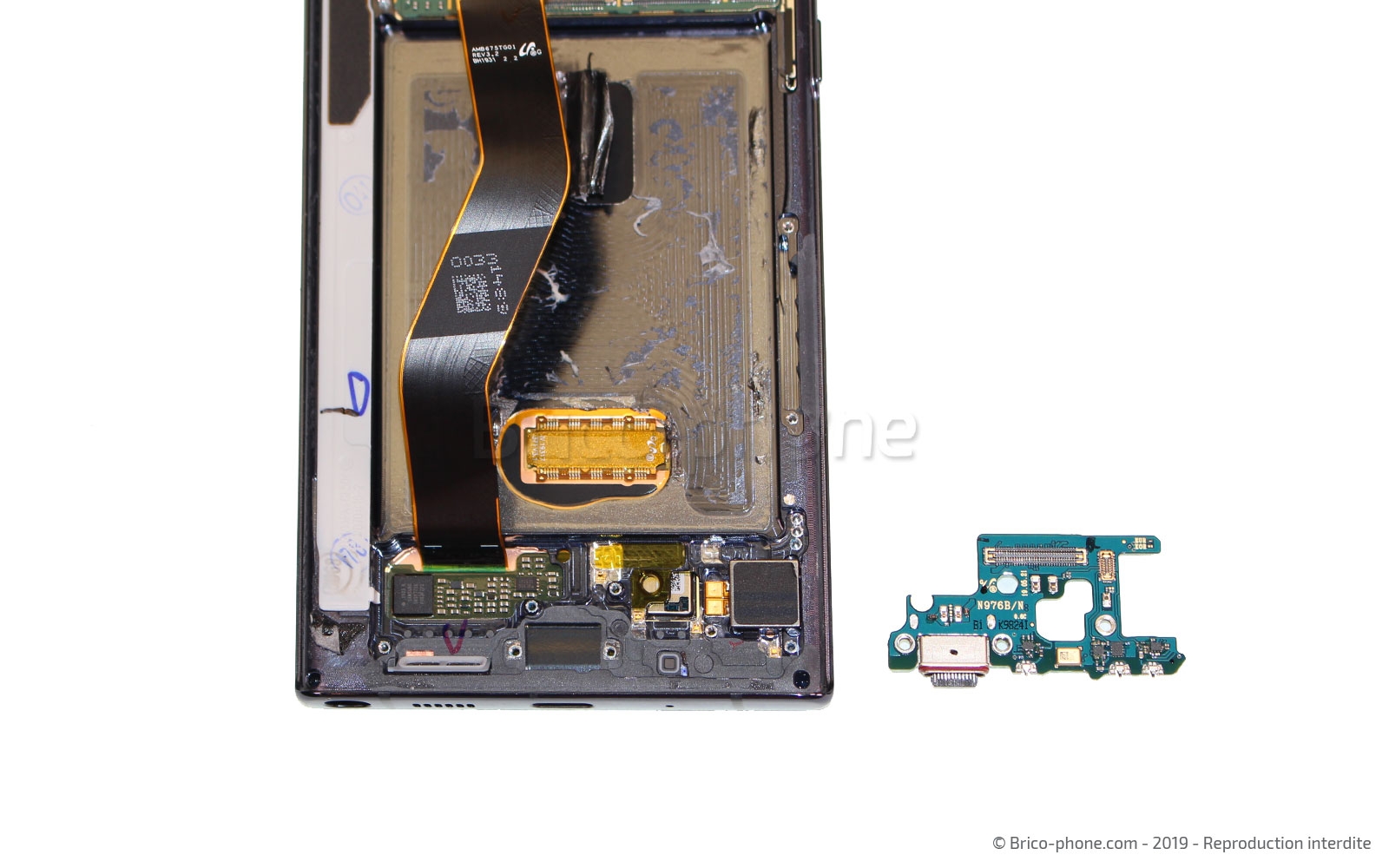

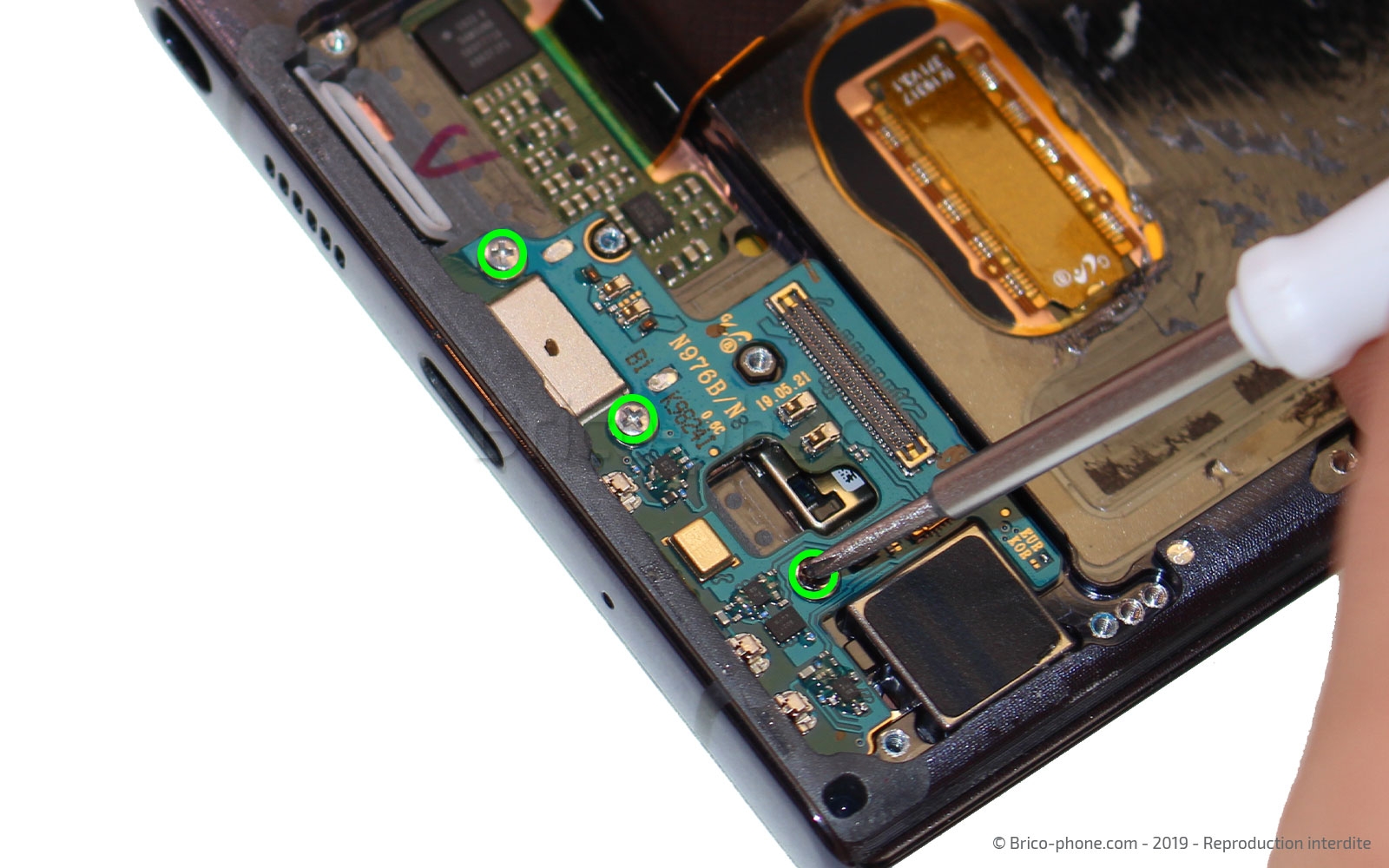

Afin de pouvoir sortir le connecteur de charge à l'aide du levier en nylon, vous devez dans un premier temps dévisser les 3 vis cruciformes se trouvant encore sur le dock.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 12 : Retirer la plaquette de protection
Avant d'accéder à la totalité de la carte mère de votre Samsung Galaxy Note 10 Plus, retirez les 4 vis à l'aide du tournevis cruciforme de la plaquette de protection.
Ensuite, retirez-la en la soulevant avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

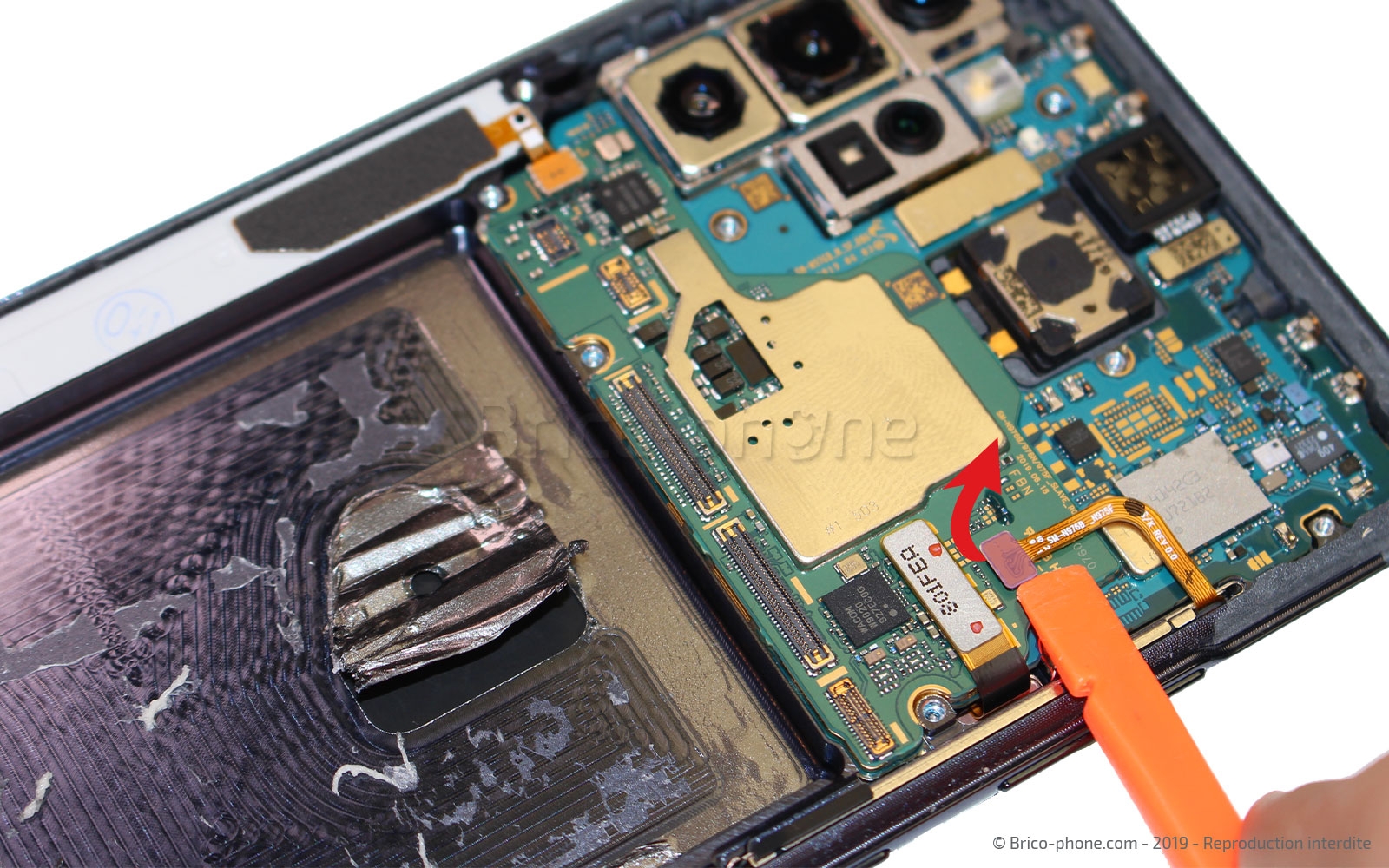

Etape 13 : Déconnecter les nappes des boutons
A l'aide de la spatule en nylon, déconnectez les différentes nappes des boutons et du S-Pen.
Outils du kit utilisés
Outils du kit utilisés

Etape 14 : Sortir la caméra avant

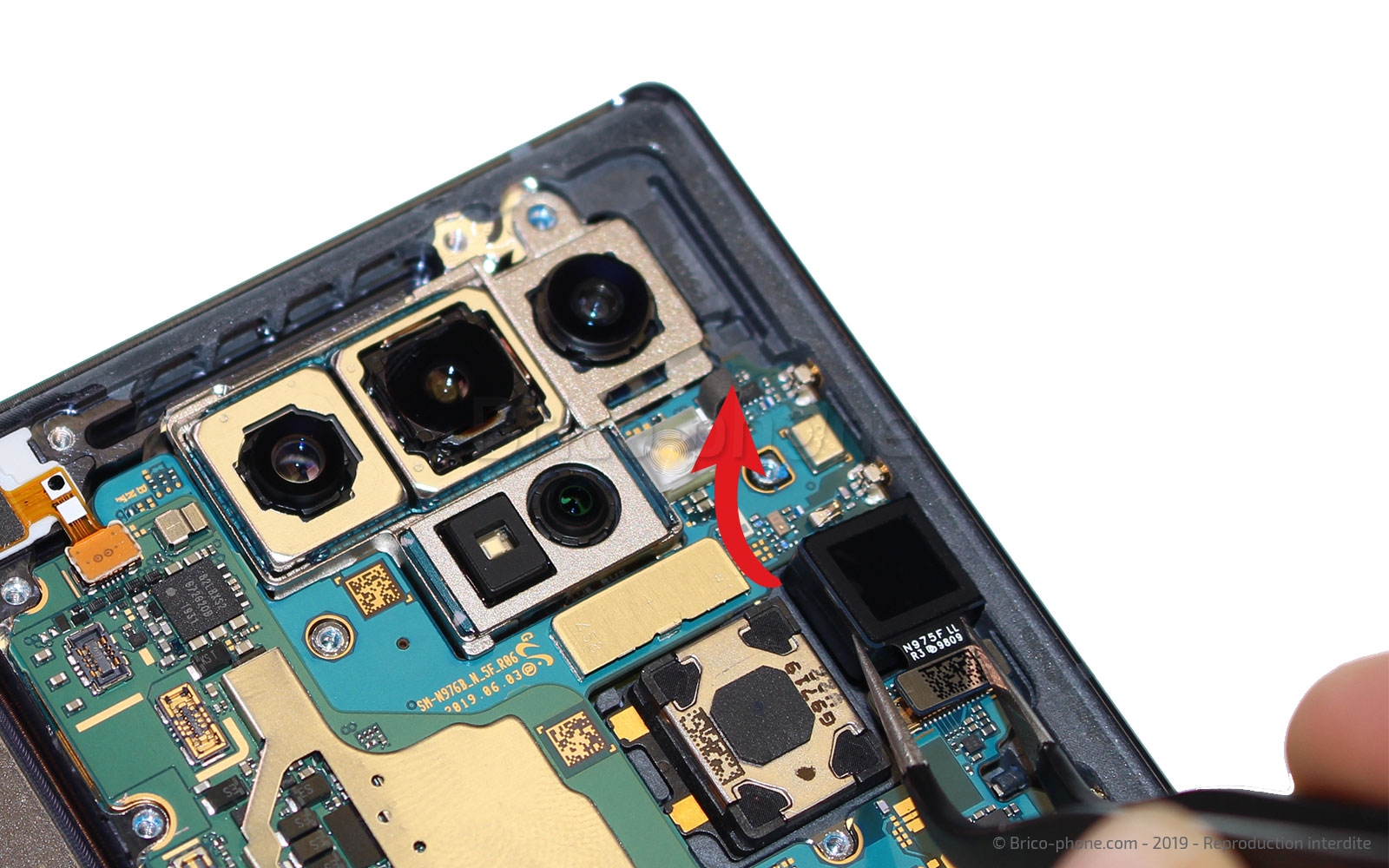

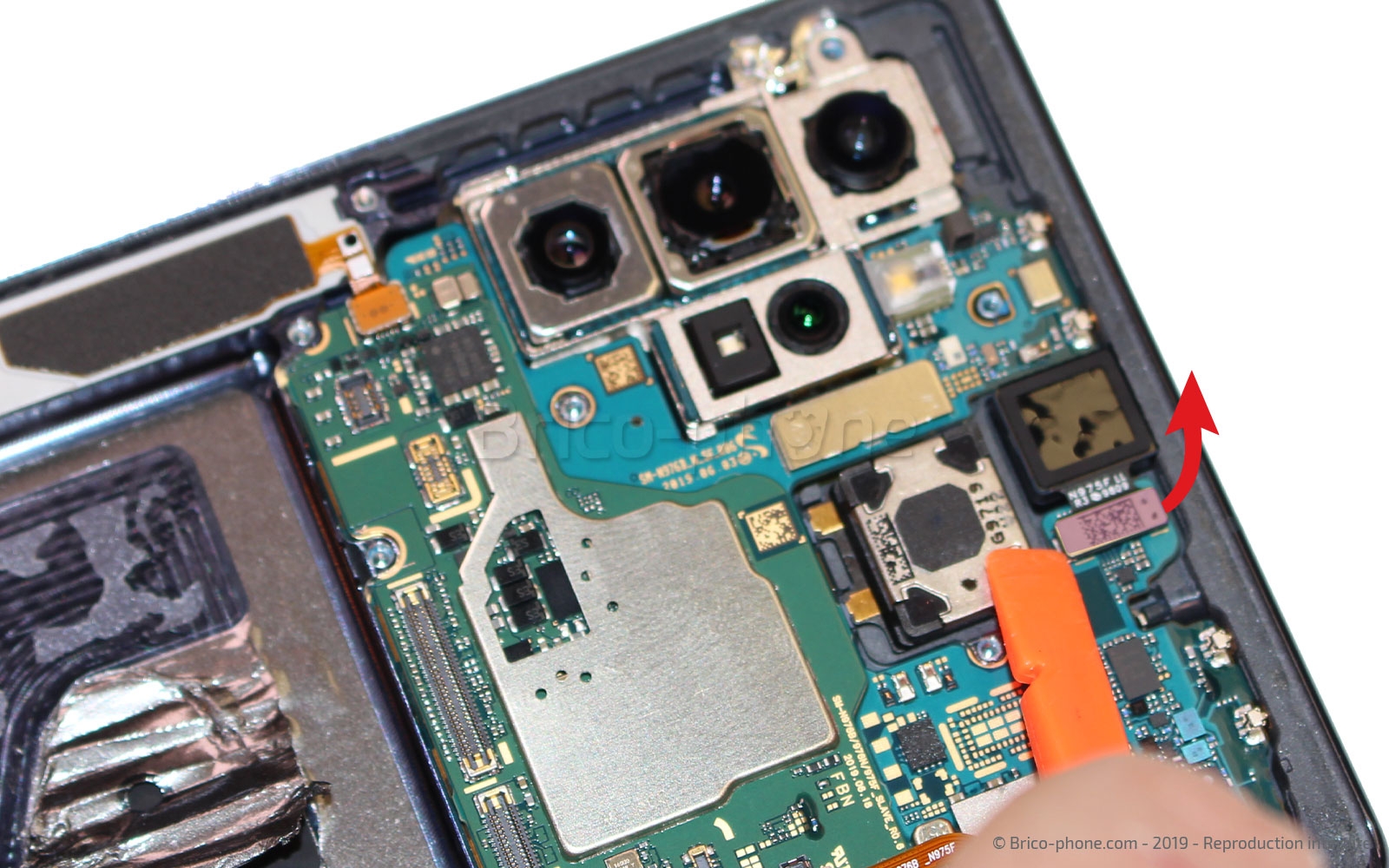

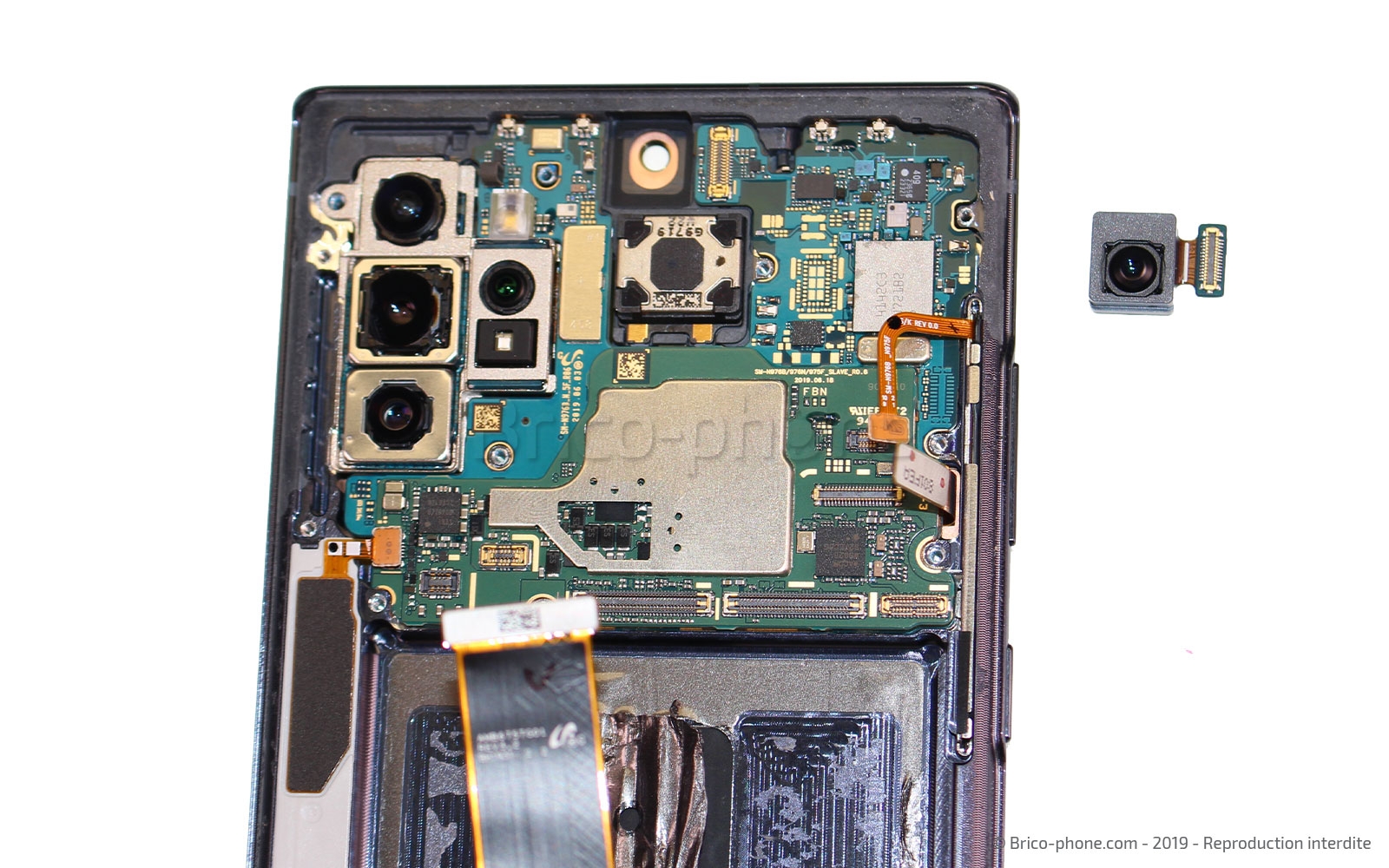

Débranchez la connectique de la caméra avant et à l'aide de la pincette en métal, sortez le composant de la carte mère.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Caméra Avant pour Samsung Galaxy Note 10 et Note 10+
44,90 €
Etape 15 : Libérer la carte mère du châssis

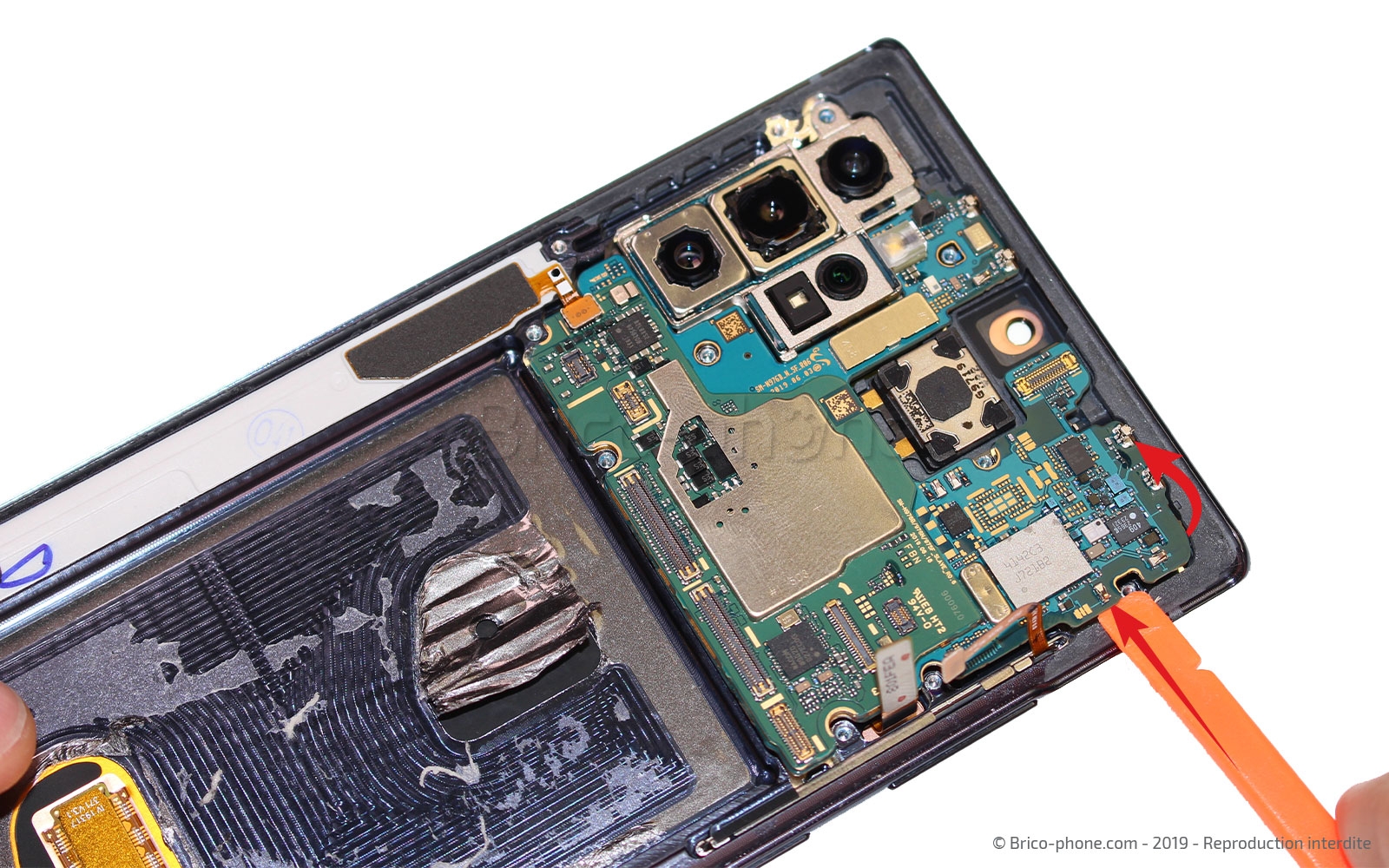

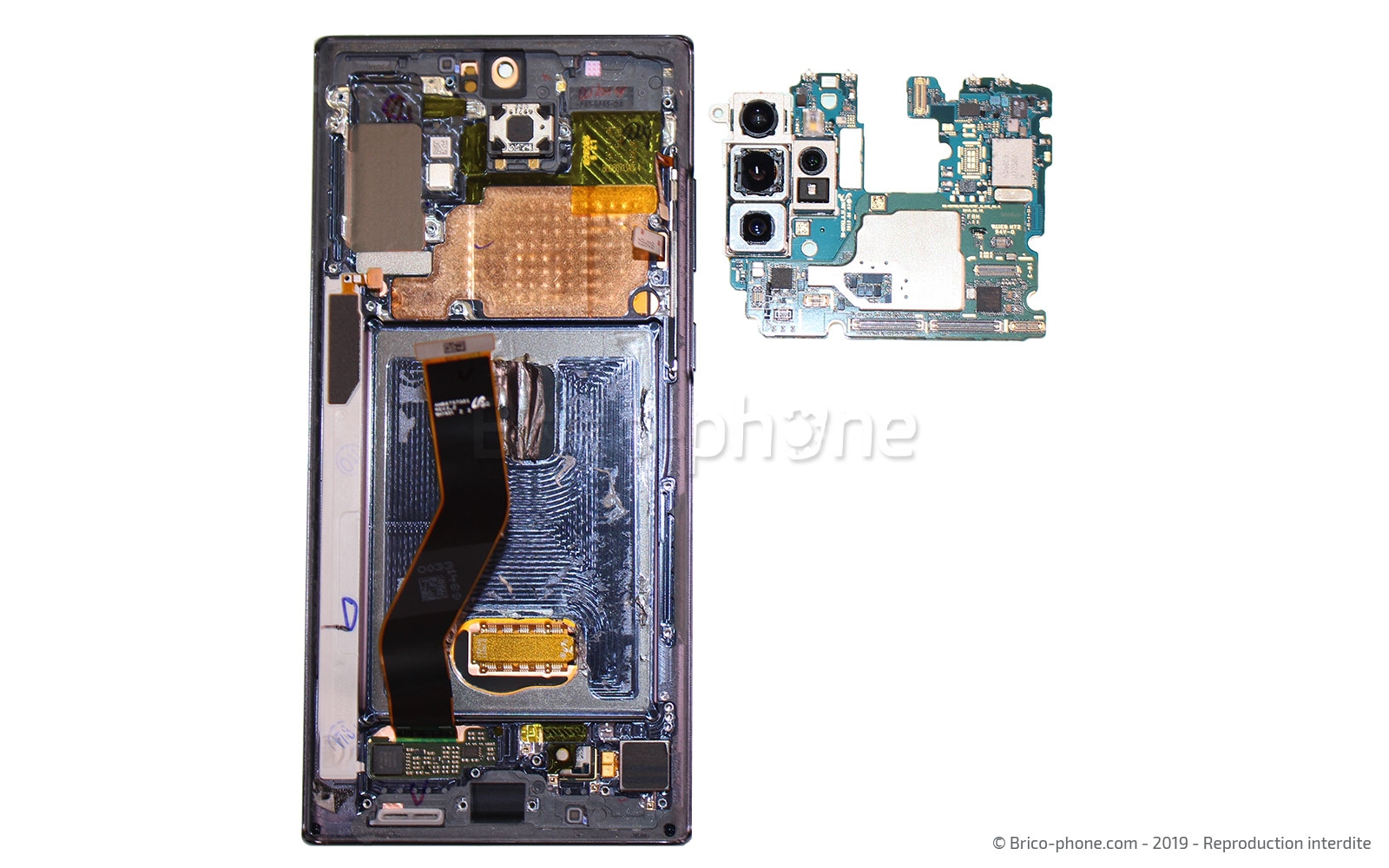

En utilisant le spudger, faites levier pour sortir la carte mère du châssis endommagé.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage : la batterie
Le démontage du bloc écran de votre smartphone est maintenant terminé et pour le remonter, il vous suffit de suivre les étapes précédentes dans l'ordre inverse.

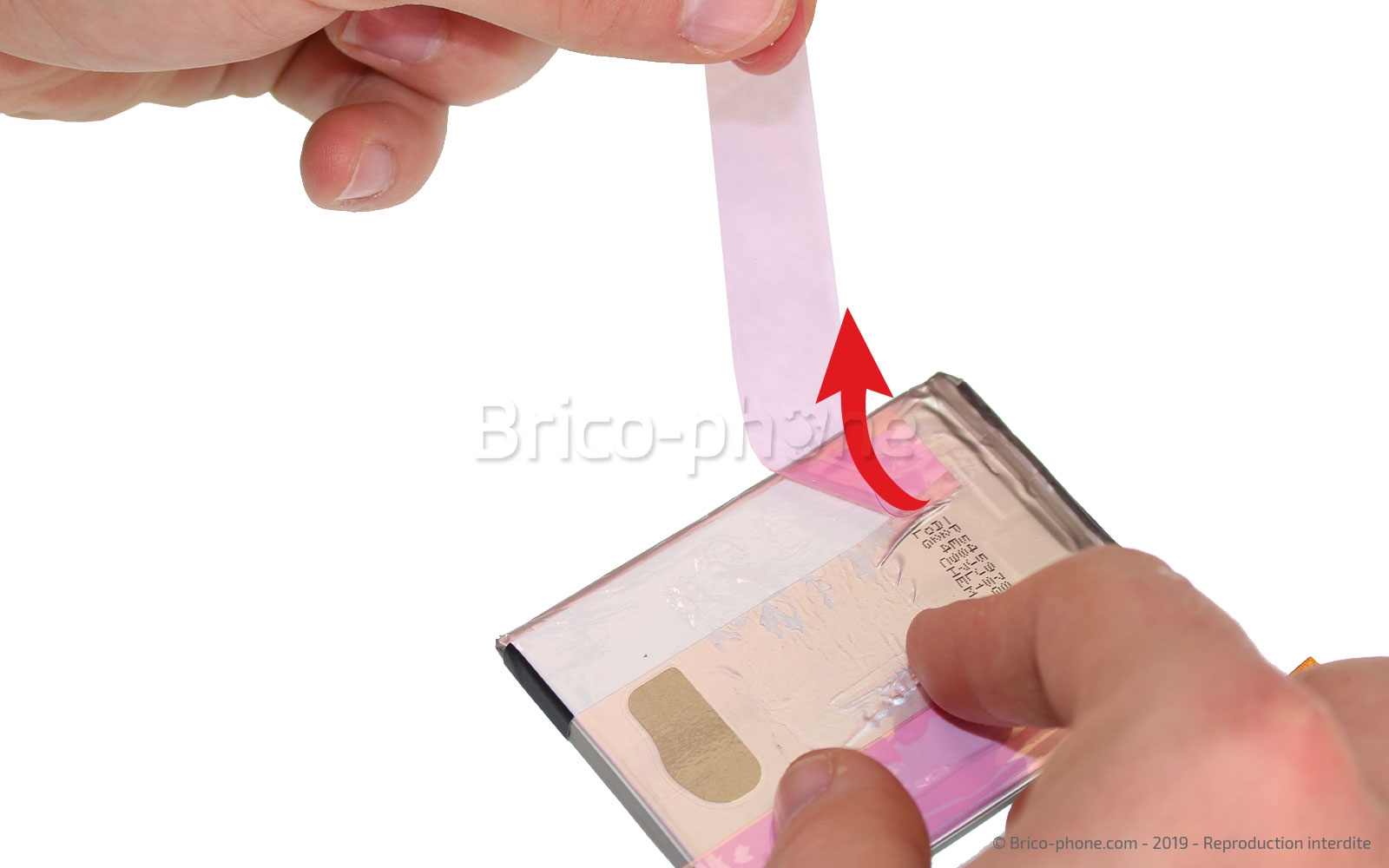

Avant de replacer votre batterie dans le nouveau châssis, pensez à bien nettoyer la batterie des éventuels résidus de colle. Ensuite, positionnez les stickers de batterie correctement sur le composant en faisant attention à leur placement en fonction des nappes se trouvant sur le châssis.

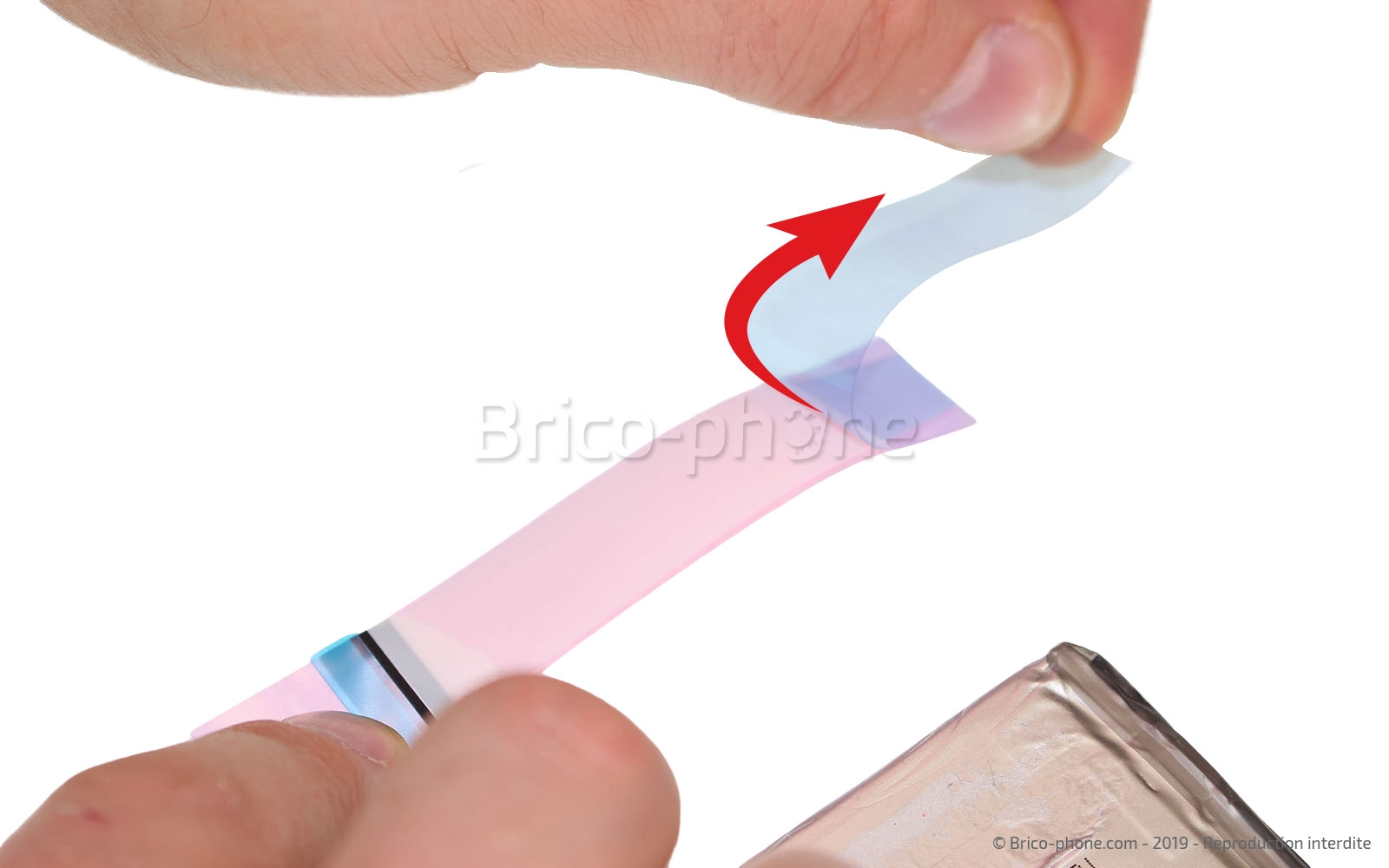

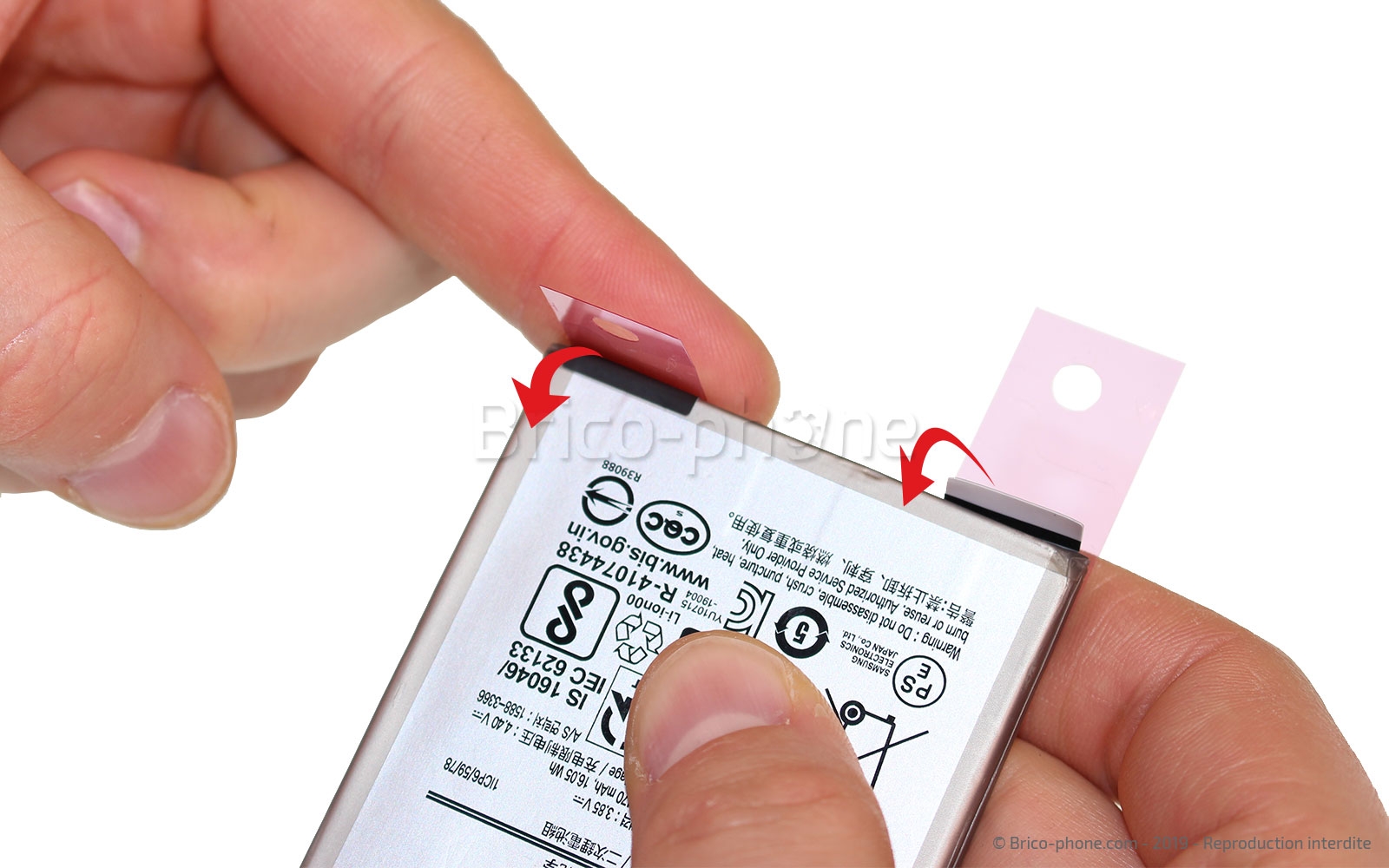

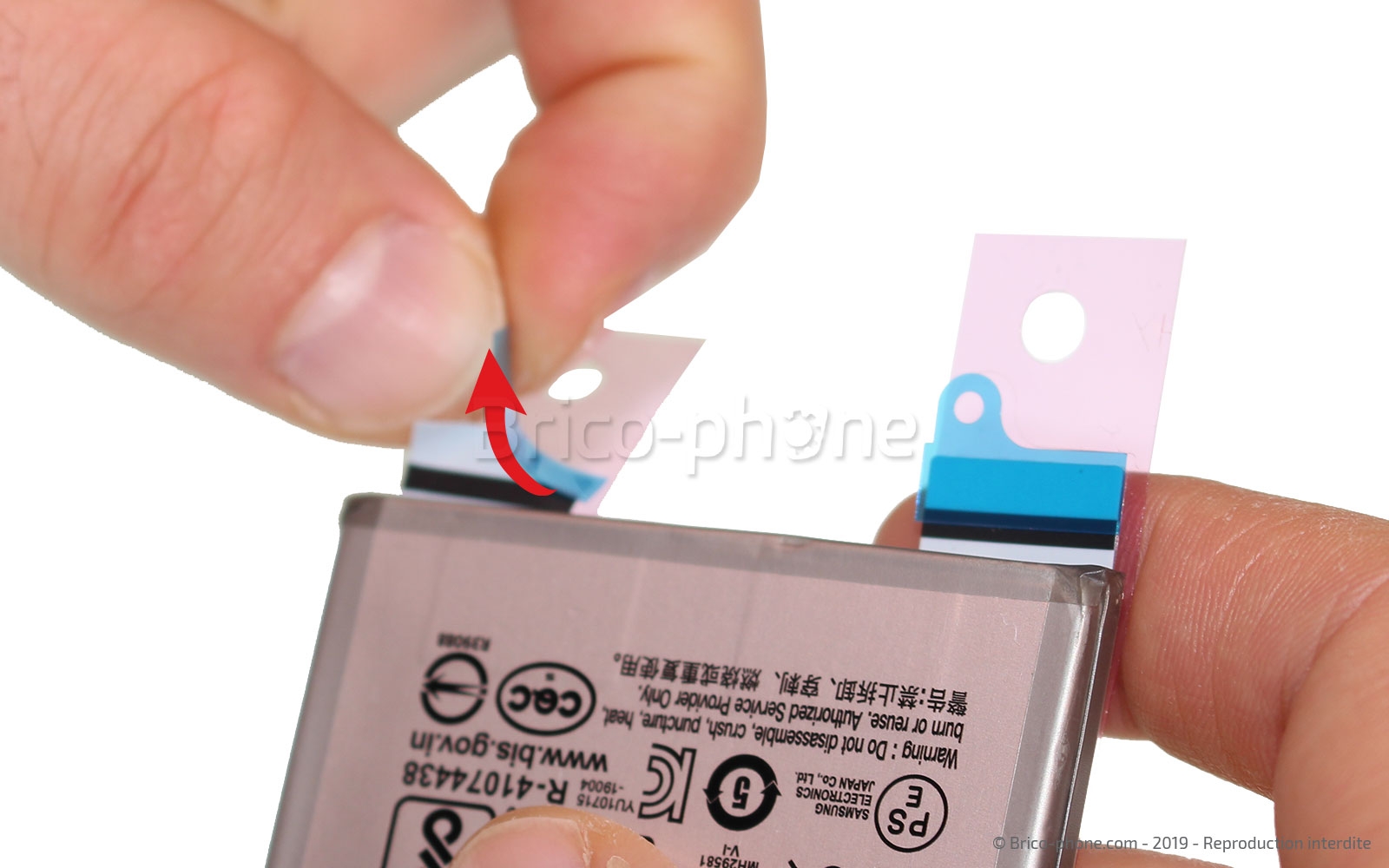

Commencez par retirer les grands adhésifs bleus afin de pouvoir coller les stickers sur la batterie en laissant dépasser les parties noires car ces dernières devront ensuite être repliées sur la batterie. En effet, ces languettes pourront vous servir à décoller la batterie avec plus de facilité lors d'une prochaine réparation.

Décollez ensuite les adhésifs roses avant de replacer la batterie dans le bloc écran.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €
Conseil pour le remontage : la vitre arrière

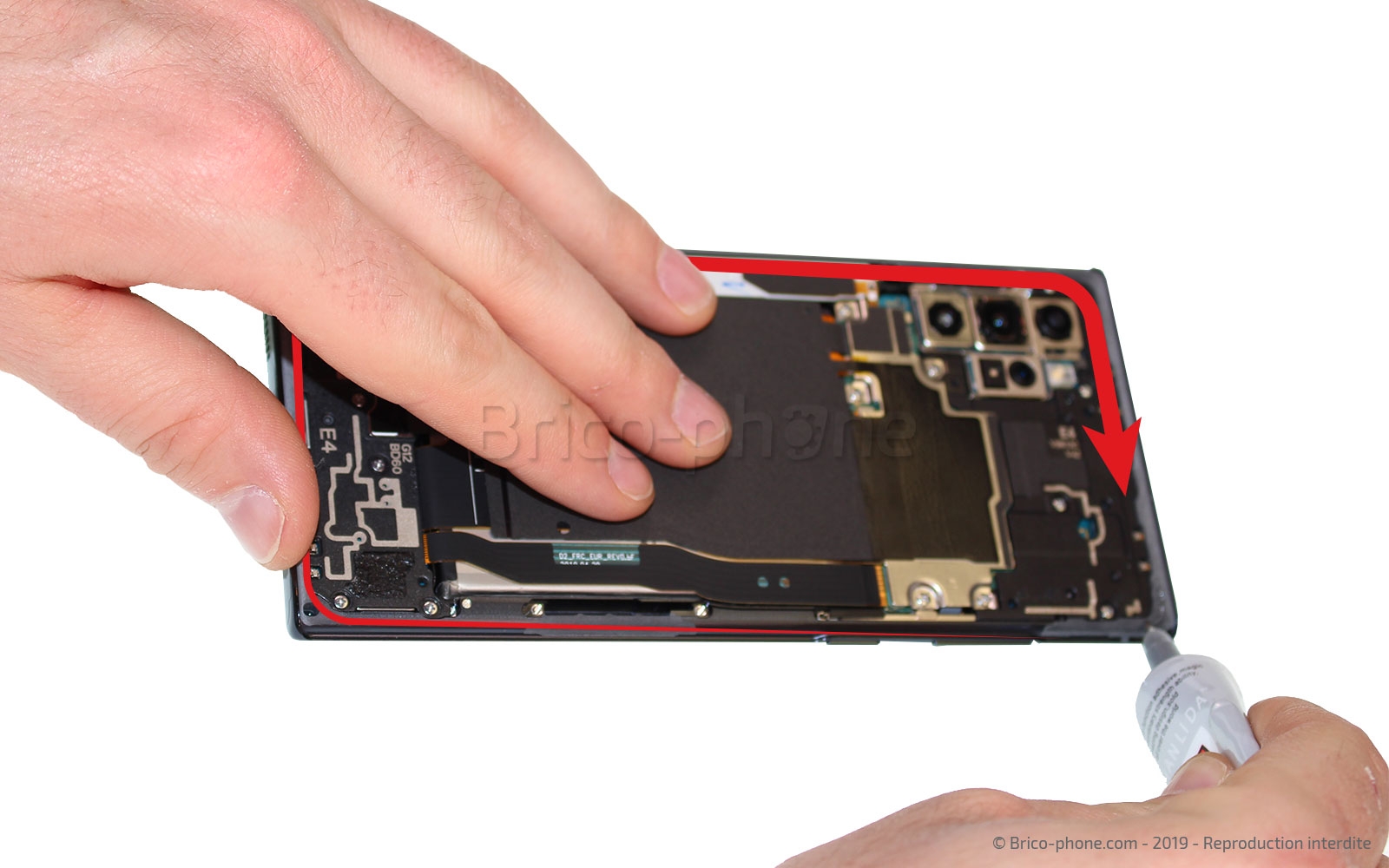

Enfin, pour refermer votre smartphone, retirez les restes de colles présents sur la vitre arrière avant de mettre un filet de colle B-7000 sur tout le contour du châssis.

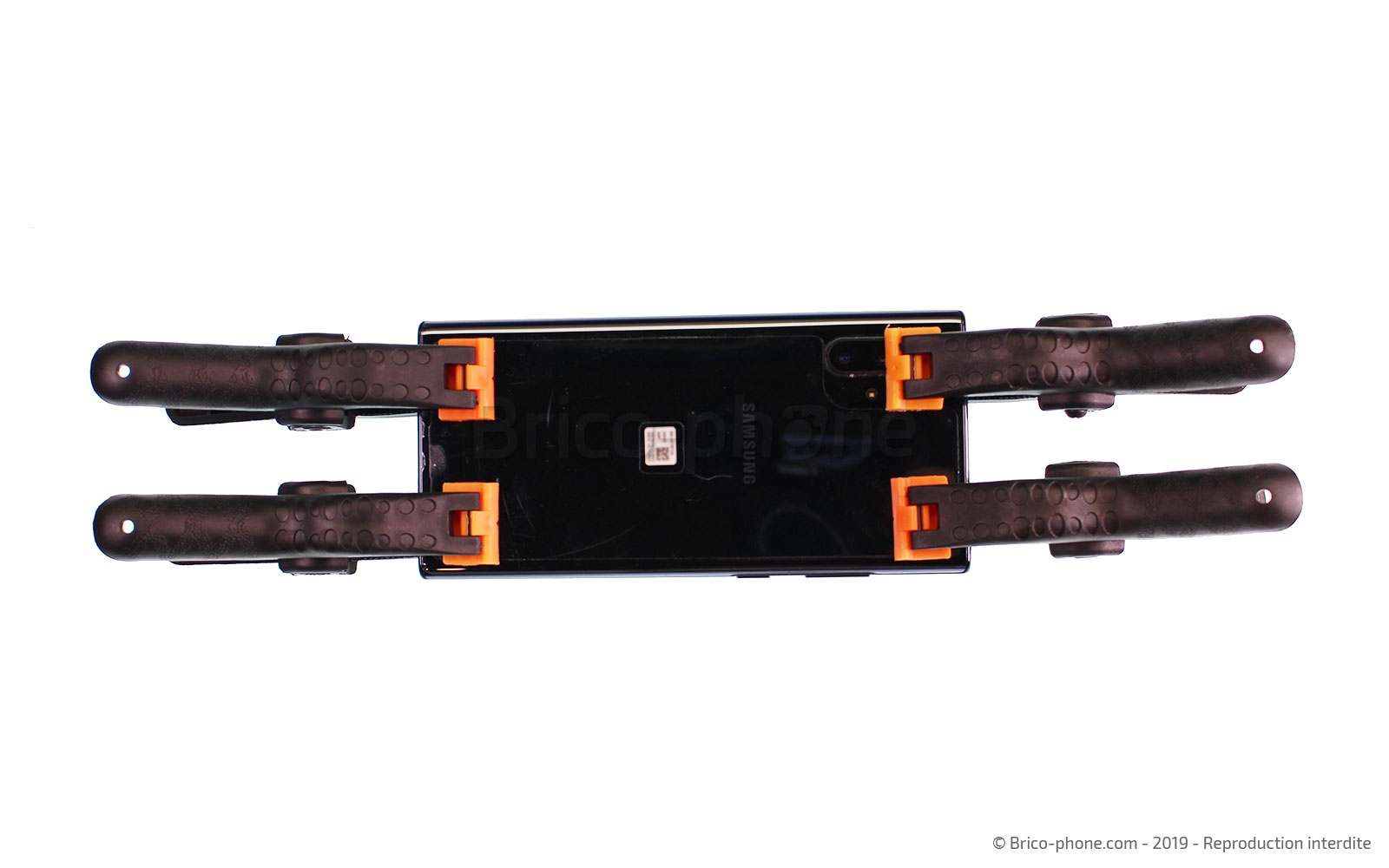

Ensuite, positionnez correctement le cache batterie et laissez l'appareil sous presse environ 40 minutes.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Colle professionnelle B7000 en tube de 3ml
3,90 €
Lot de 4 Pinces à ressort
5,90 €
