Changement du connecteur de charge sur Galaxy Note 10 Plus

Temps estimé : 25 min
Difficulté : 2.5/5
Note de réparabilité : 11/20
Galaxy Note 10 Plus | Temps estimé : 25 min | Difficulté : 2.5/5

Procédez au changement du connecteur de charge endommagé de votre Samsung Galaxy Note 10 Plus en regardant ce tutoriel photos durant toute votre réparation.

Diagnostic

› Votre smartphone ne prend plus la charge.
› Vos interlocuteurs ne vous entendent pas lorsque vous avez le téléphone à l'oreille.
› Votre Samsung n'est pas reconnu lorsque vous le branchez à votre ordinateur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge pour Samsung Galaxy Note 10 Plus
32,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

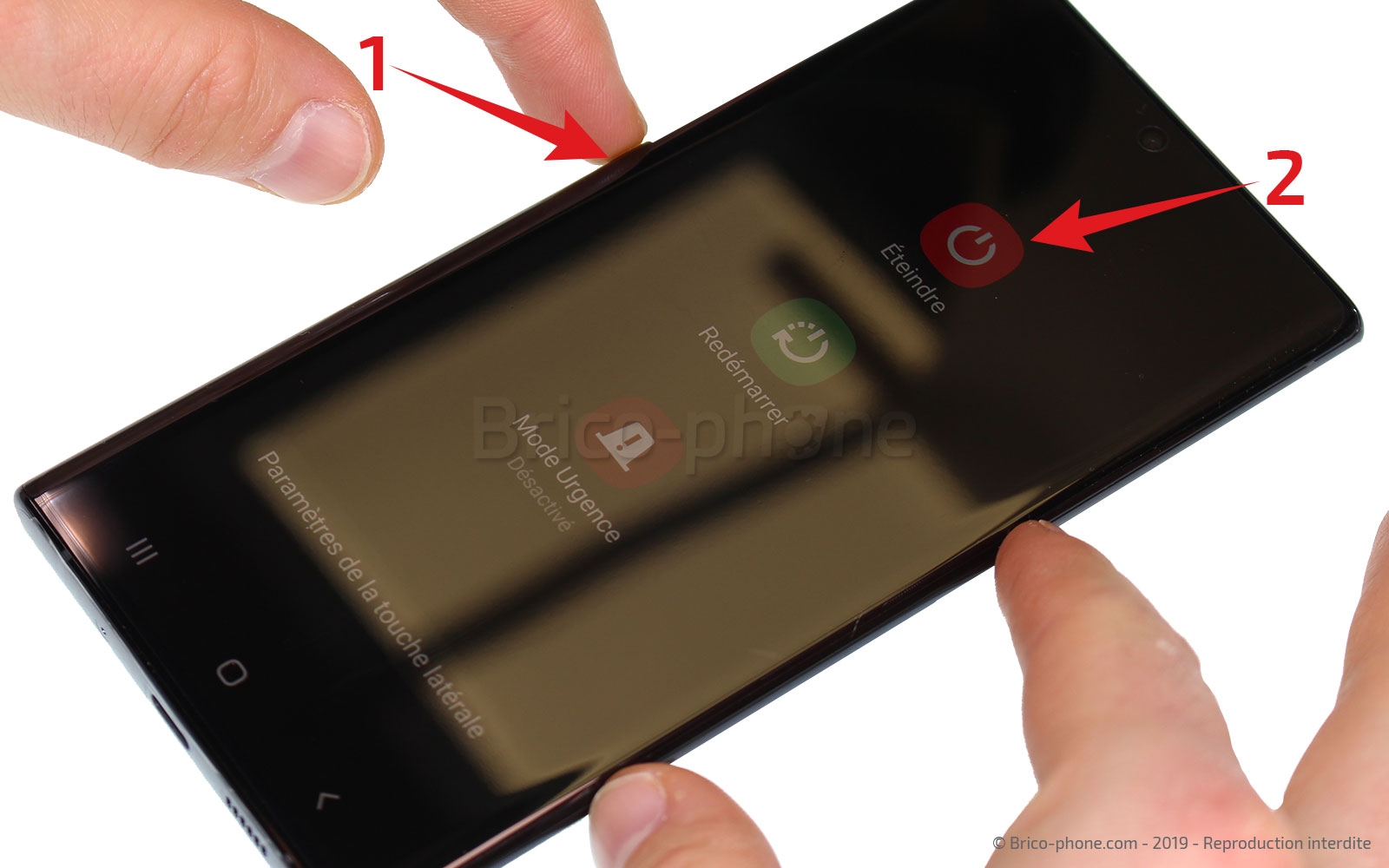

Avant de commencer
Avant de débuter, il est préférable de vérifier que le nouveau composant soit compatible avec votre smartphone en regardant simplement que le numéro de modèle soit : SM - N975.

Ensuite, il ne vous reste plus qu'à éteindre votre Samsung Galaxy Note 10 Plus.

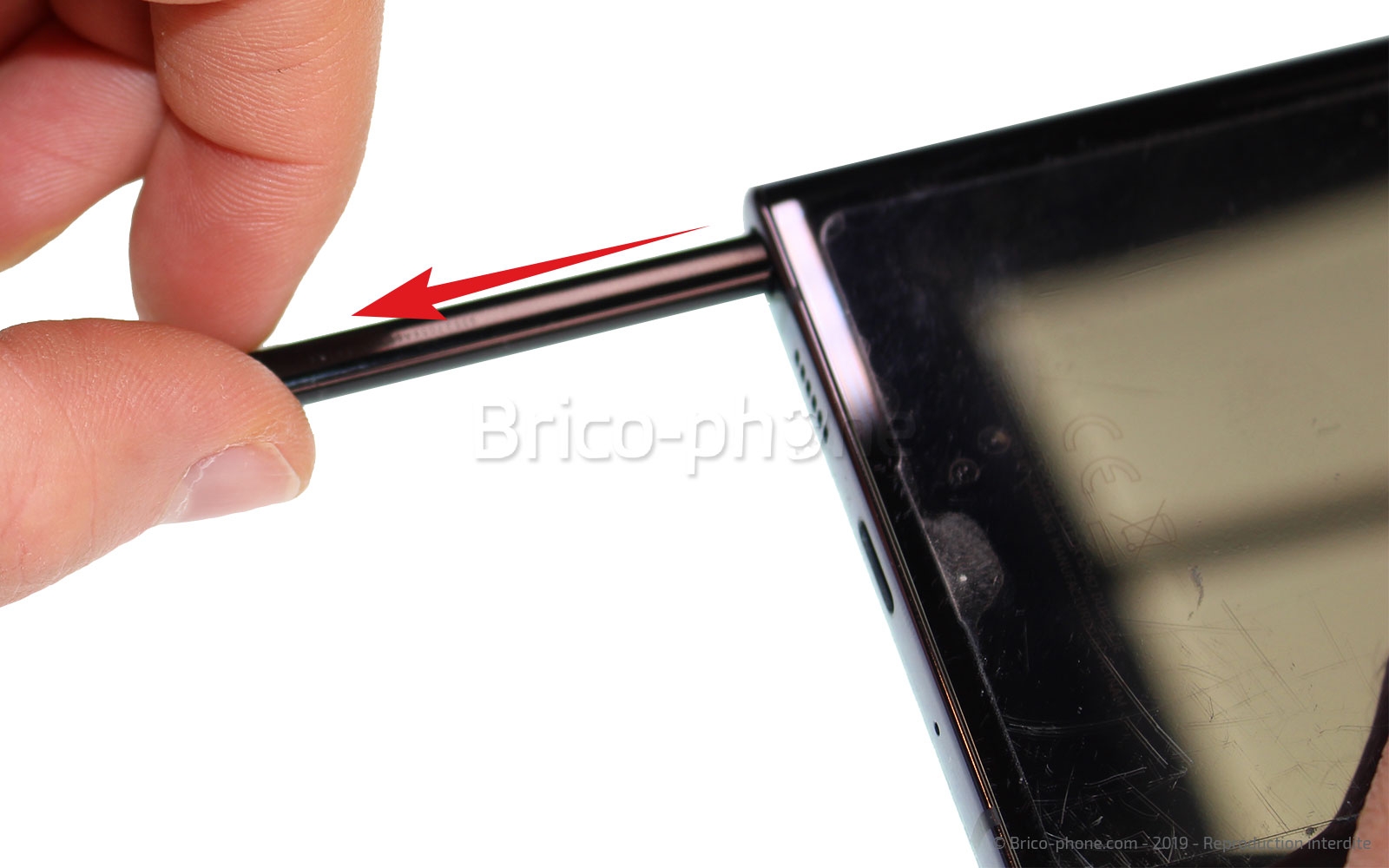

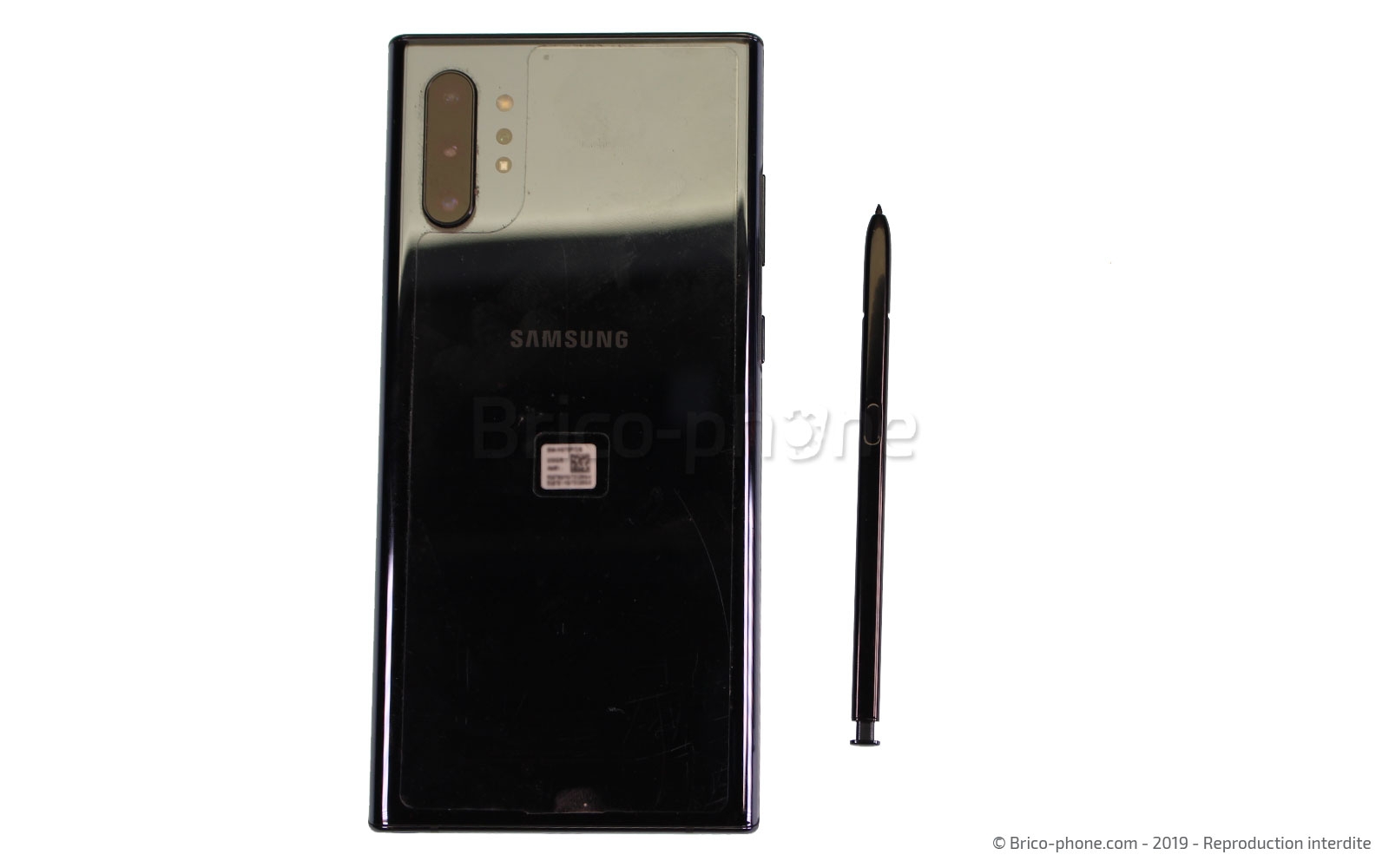

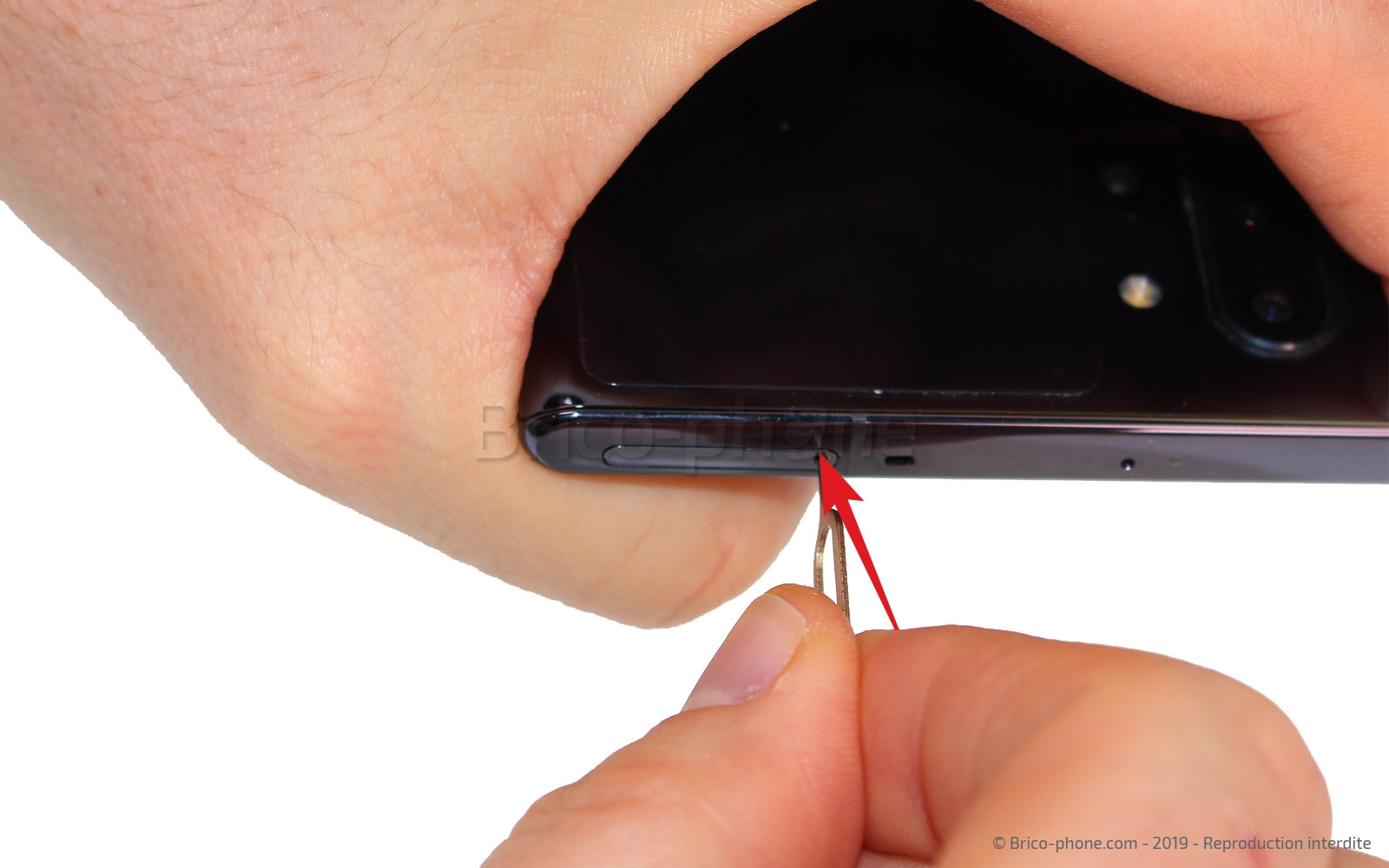

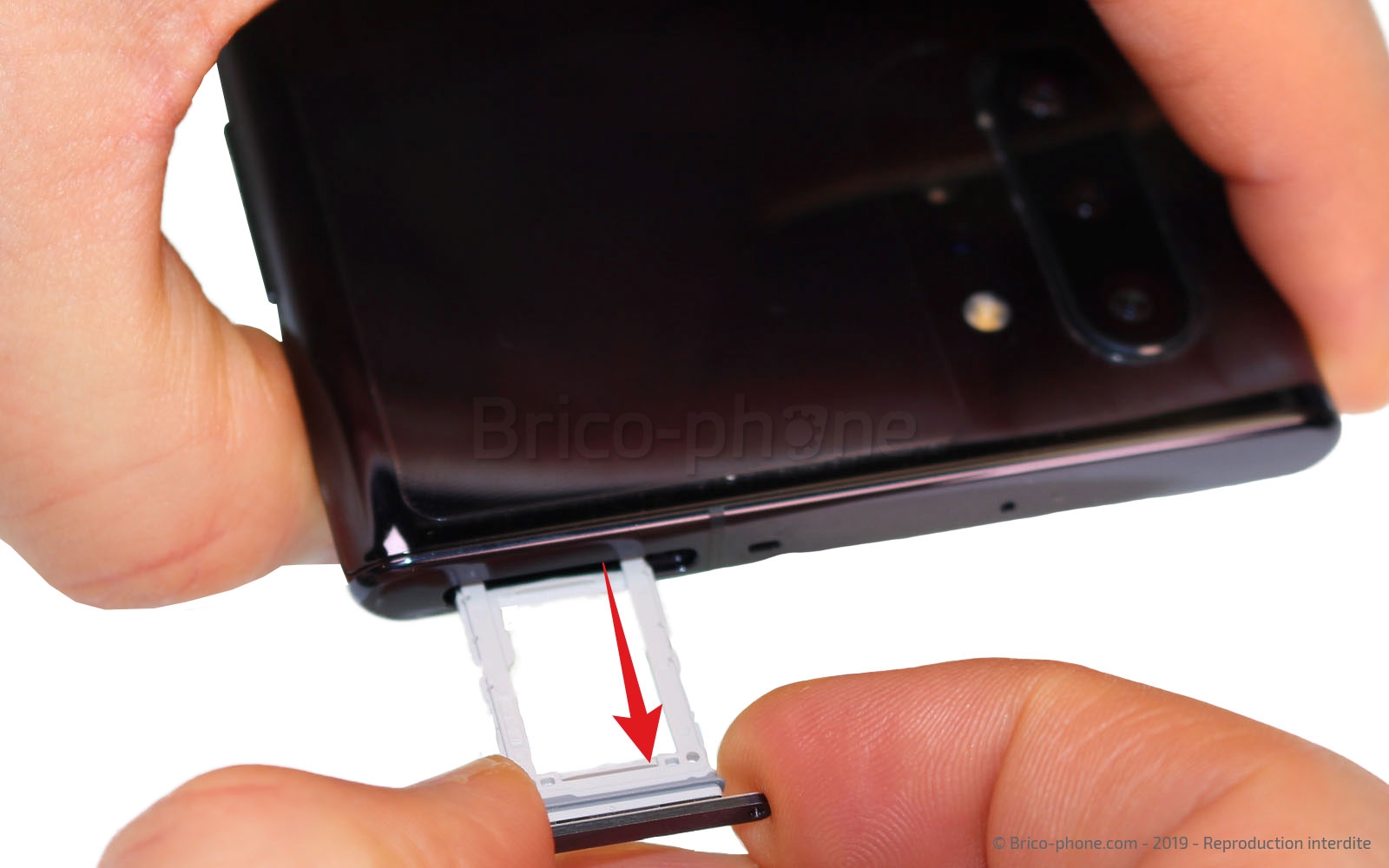

Etape 1 : Retirer le tiroir Sim et le stylet S-Pen
Munissez-vous de l'outil d'ouverture pour extraire le tiroir de la carte Sim et sortez également le stylet de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Stylet S-Pen Noir pour Samsung Galaxy Note 10 et Note 10+
49,90 €

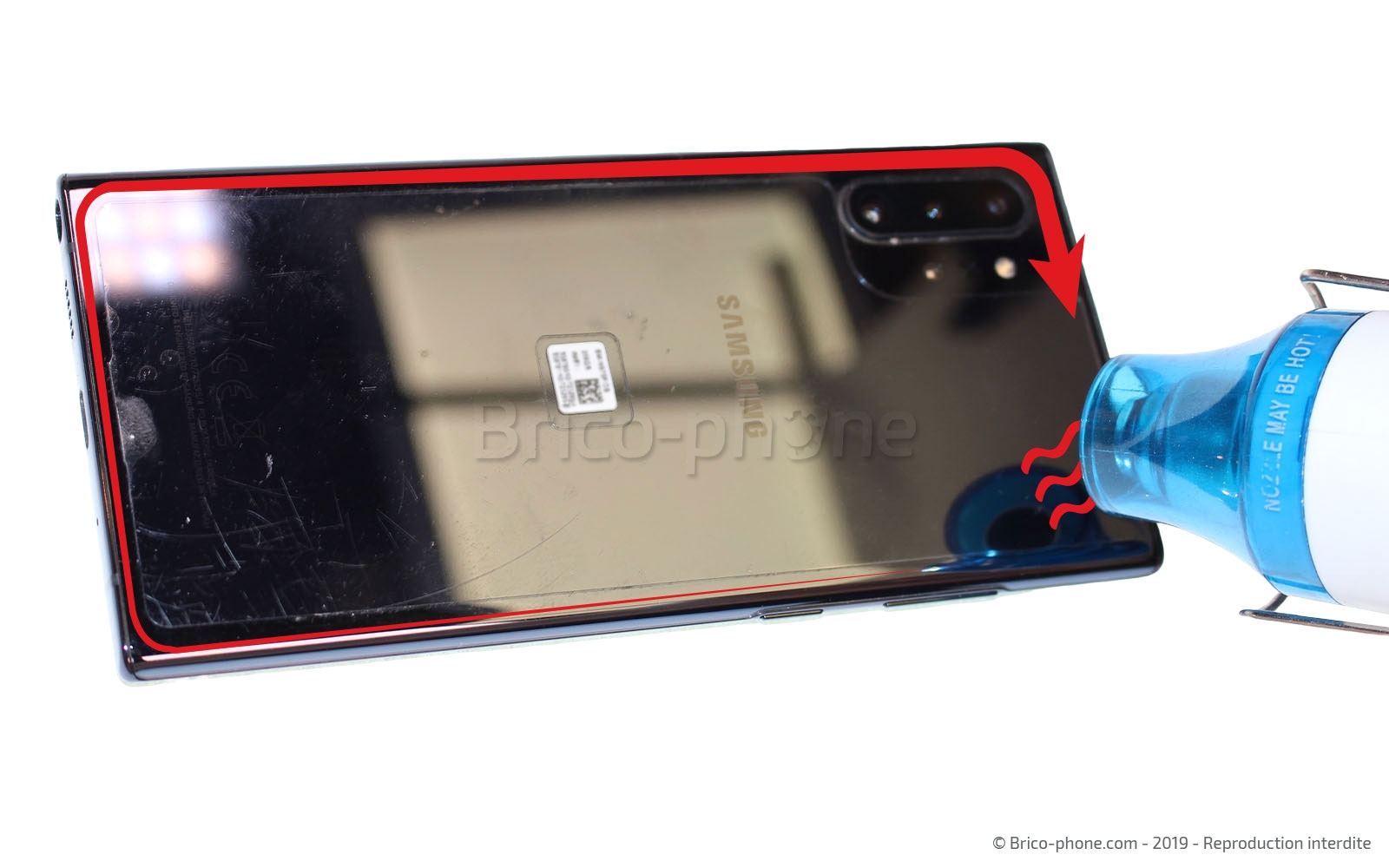

Etape 2 : Chauffer la vitre arrière
Comme pour de nombreux smartphone, il est nécessaire de chauffer le cache batterie afin d'accéder à l'intérieur de l'appareil.

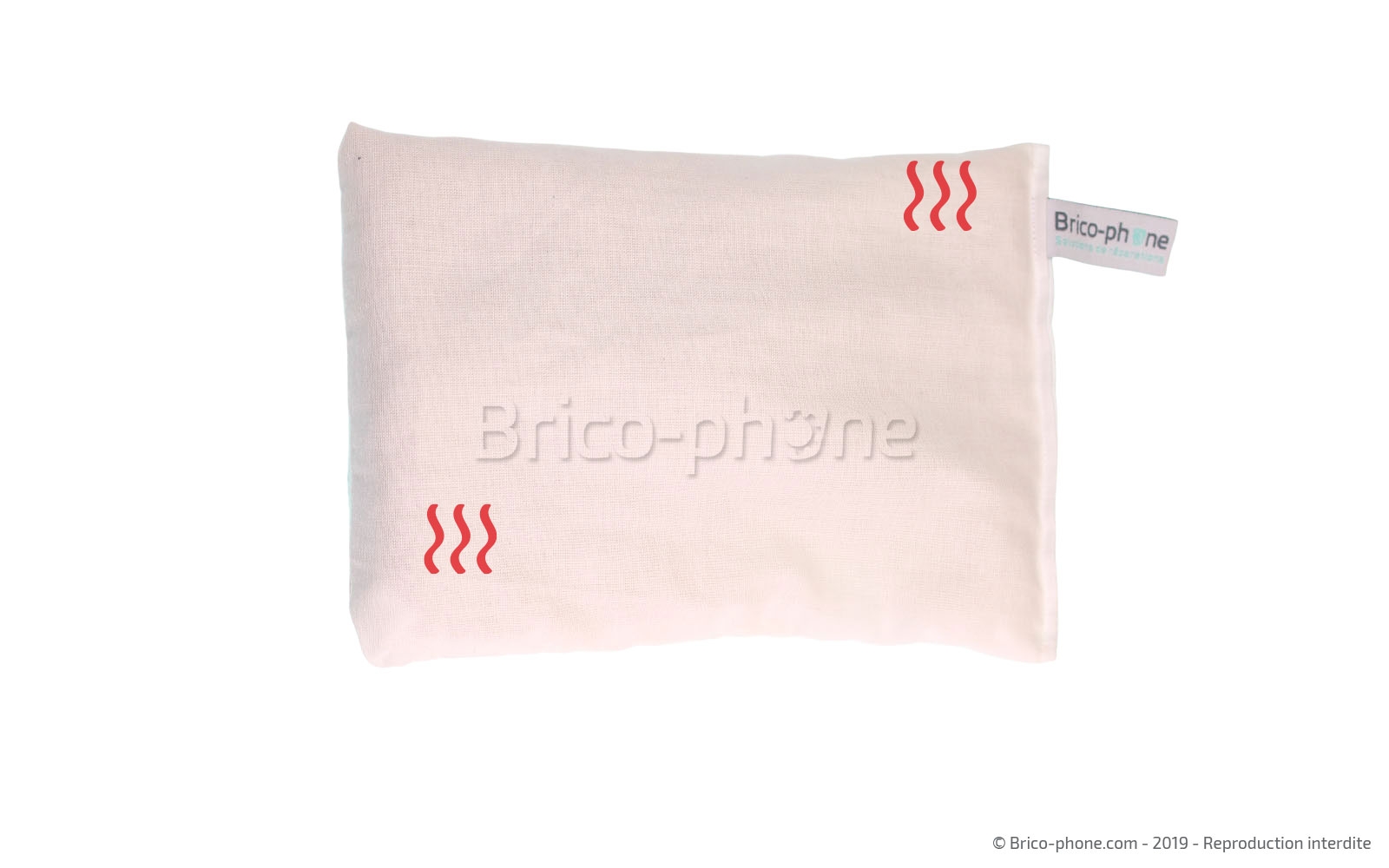

Pour cela, il existe deux méthodes ; la première étant de déposer un coussin chauffant préalablement chauffé au micro-onde, 30 à 40 secondes sur votre Samsung Galaxy Note 10 Plus.
La deuxième possibilité qui s'offre à vous est d'utiliser un décapeur thermique ou un sèche-cheveux pour ramollir le sticker se trouvant tout autour du châssis sans dépasser les 80°C.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

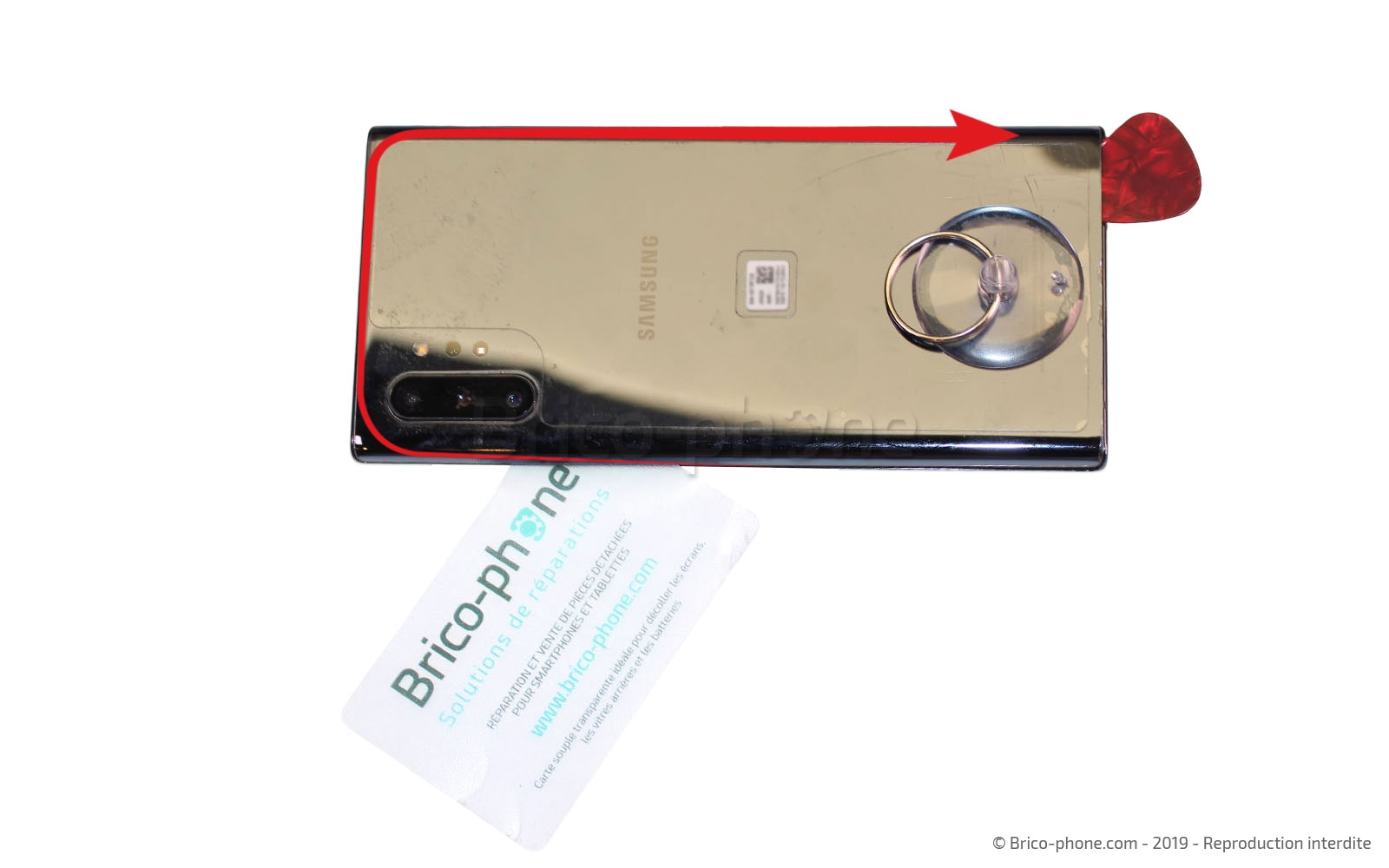

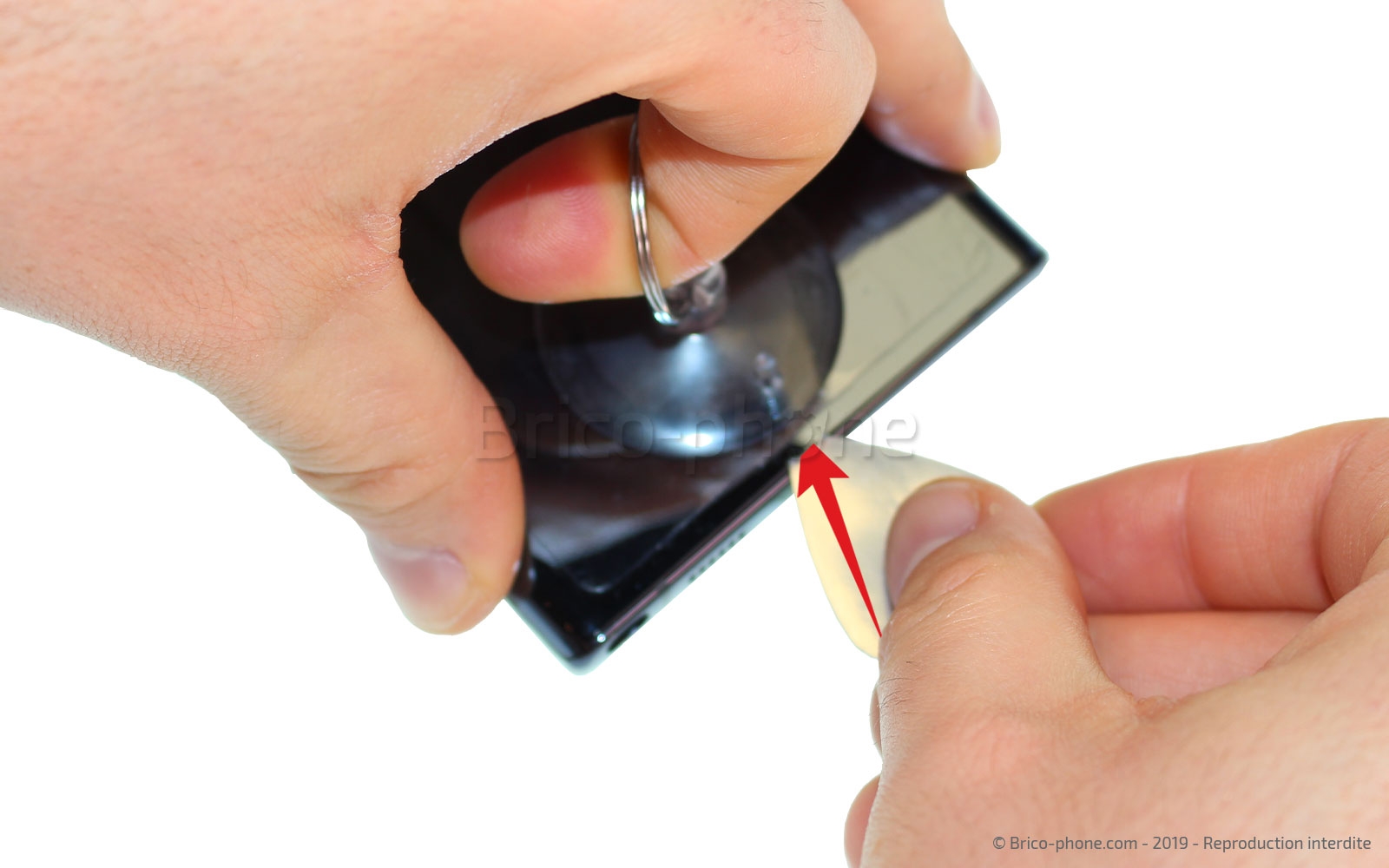

Etape 3 : Ouvrir le smartphone
Cette étape est la plus fastidieuse de la réparation puisque la coque arrière de votre Samsung Galaxy Note 10 Plus possède des bords incurvés. Dans un premier temps, placez la ventouse en bas de votre smartphone puis tirez l'anneau afin de créer un interstice dans lequel vous pourrez insérer le médiator en métal.

Dans un second temps, remplacez le mediator en métal par celui en plastique afin de ne pas endommager le châssis. En ce qui concerne les tranches arrondies de la vitre arrière, nous vous conseillons d'utiliser la carte fine transparente pour décoller les stickers.
N'hésitez pas à re chauffer les angles afin de faciliter le passage de la carte.
Outils du kit utilisés
Outils du kit utilisés

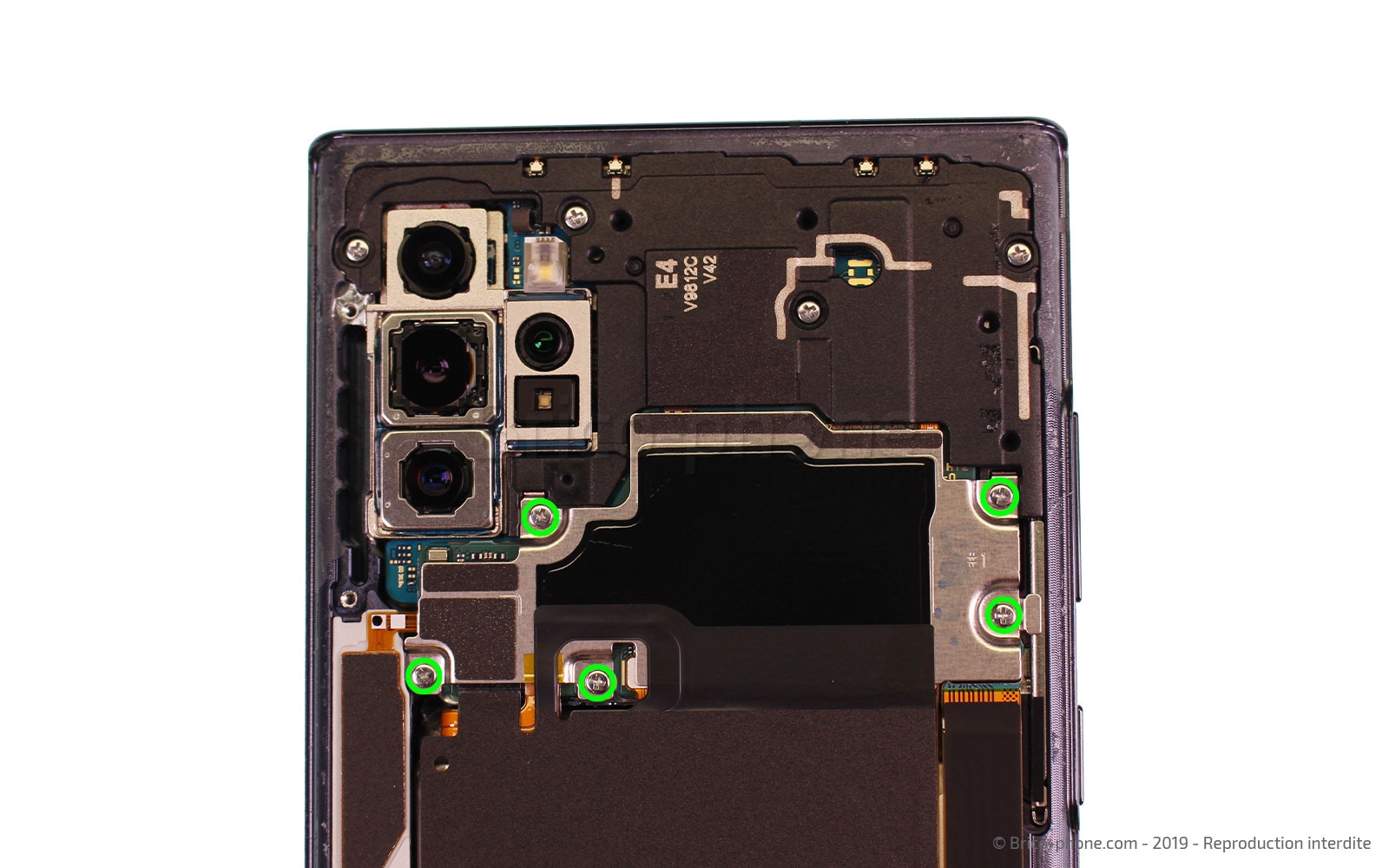

Etape 4 : Dévisser la plaquette NFC

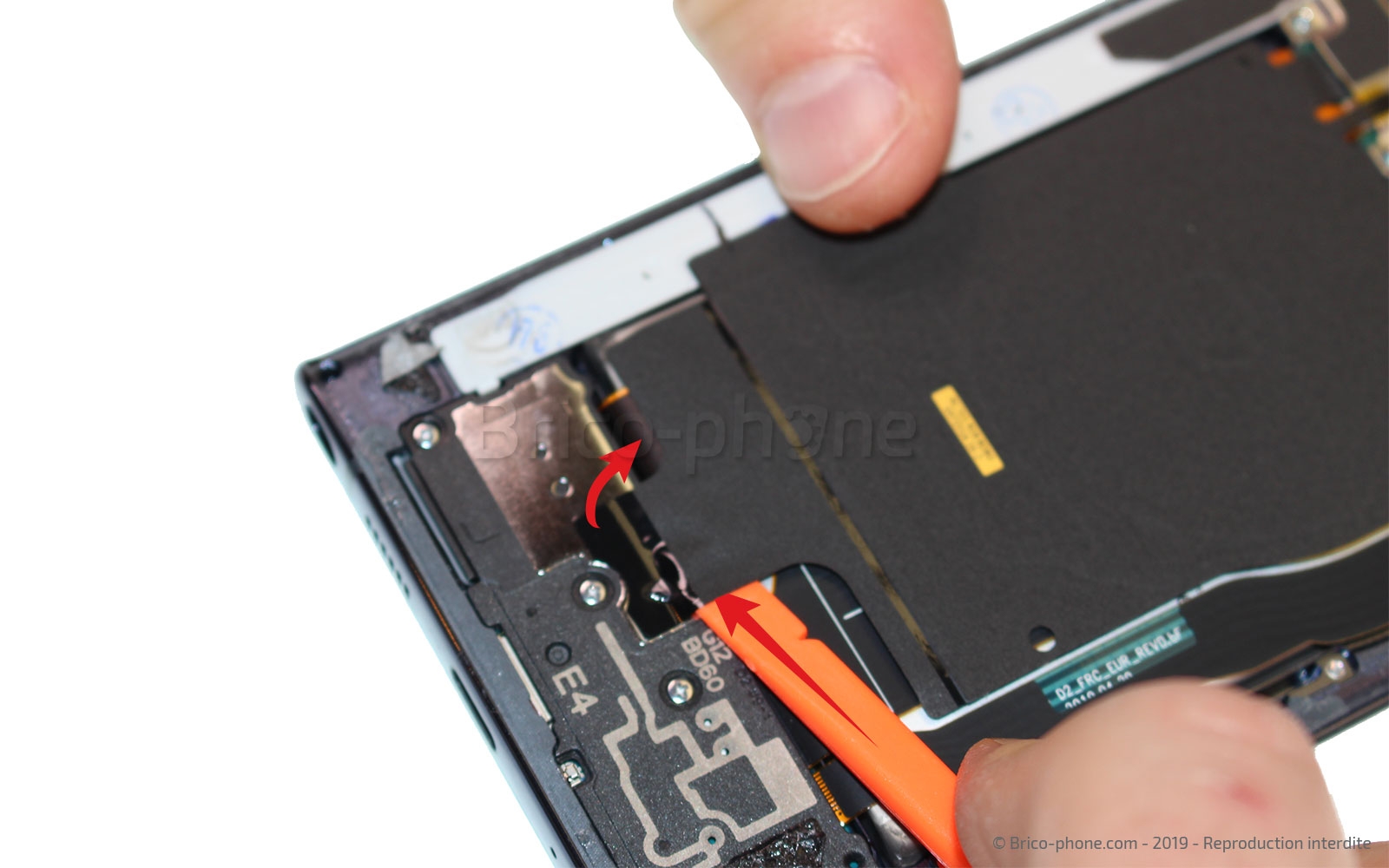

A l'aide du tournevis cruciforme, dévissez les cinq vis de l'antenne NFC. et avec le levier en nylon, décollez l'adhésif noir du haut-parleur externe.
Outils du kit utilisés
Outils du kit utilisés

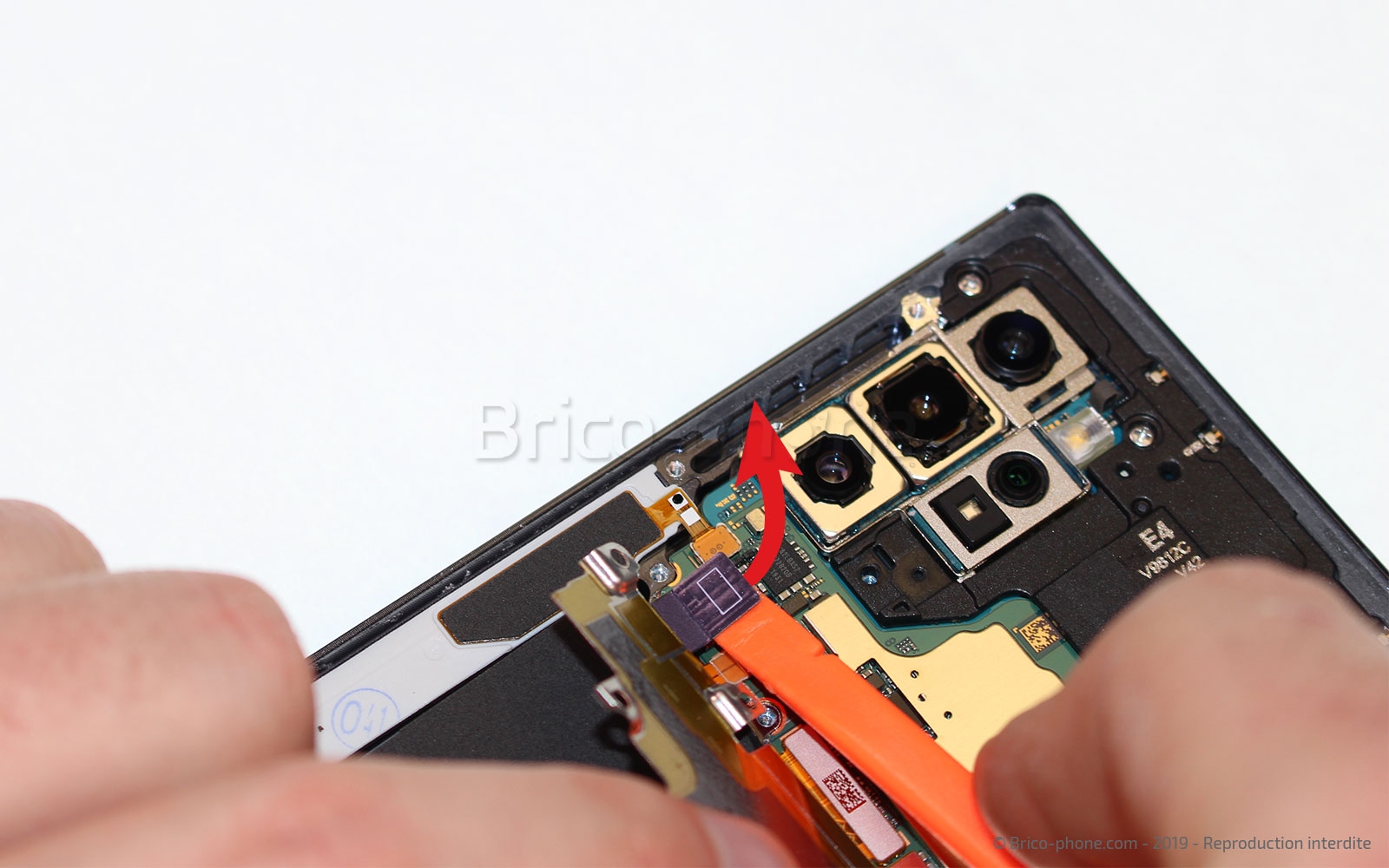

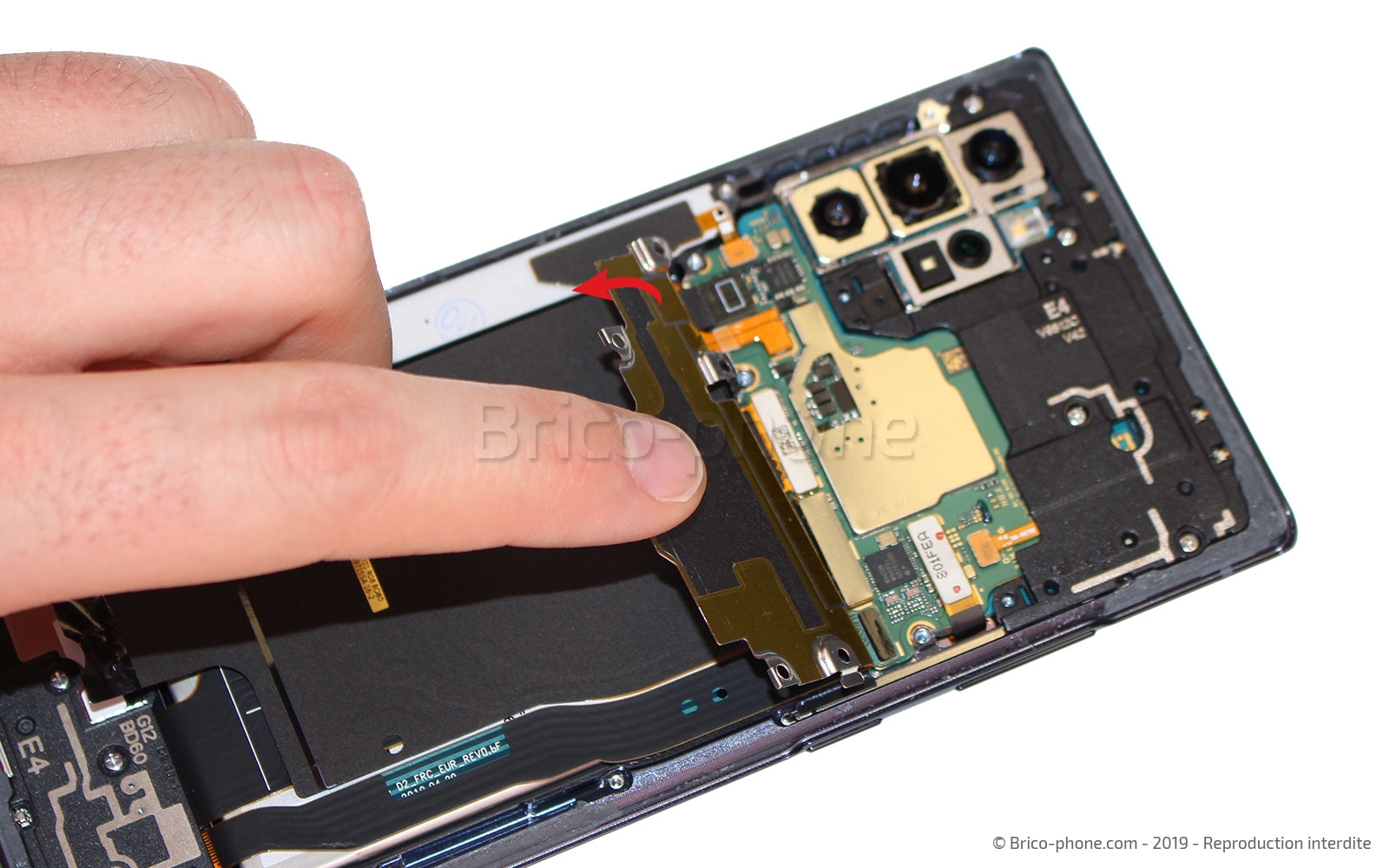

Etape 5 : Extraire l'antenne NFC
Basculez le haut de la plaquette vers la batterie en faisant attention à la nappe de cette dernière encore connectée à la carte mère.
A l'aide de la spatule orange, déconnectez la connectique et retirez l'antenne NFC.
Outils du kit utilisés
Outils du kit utilisés

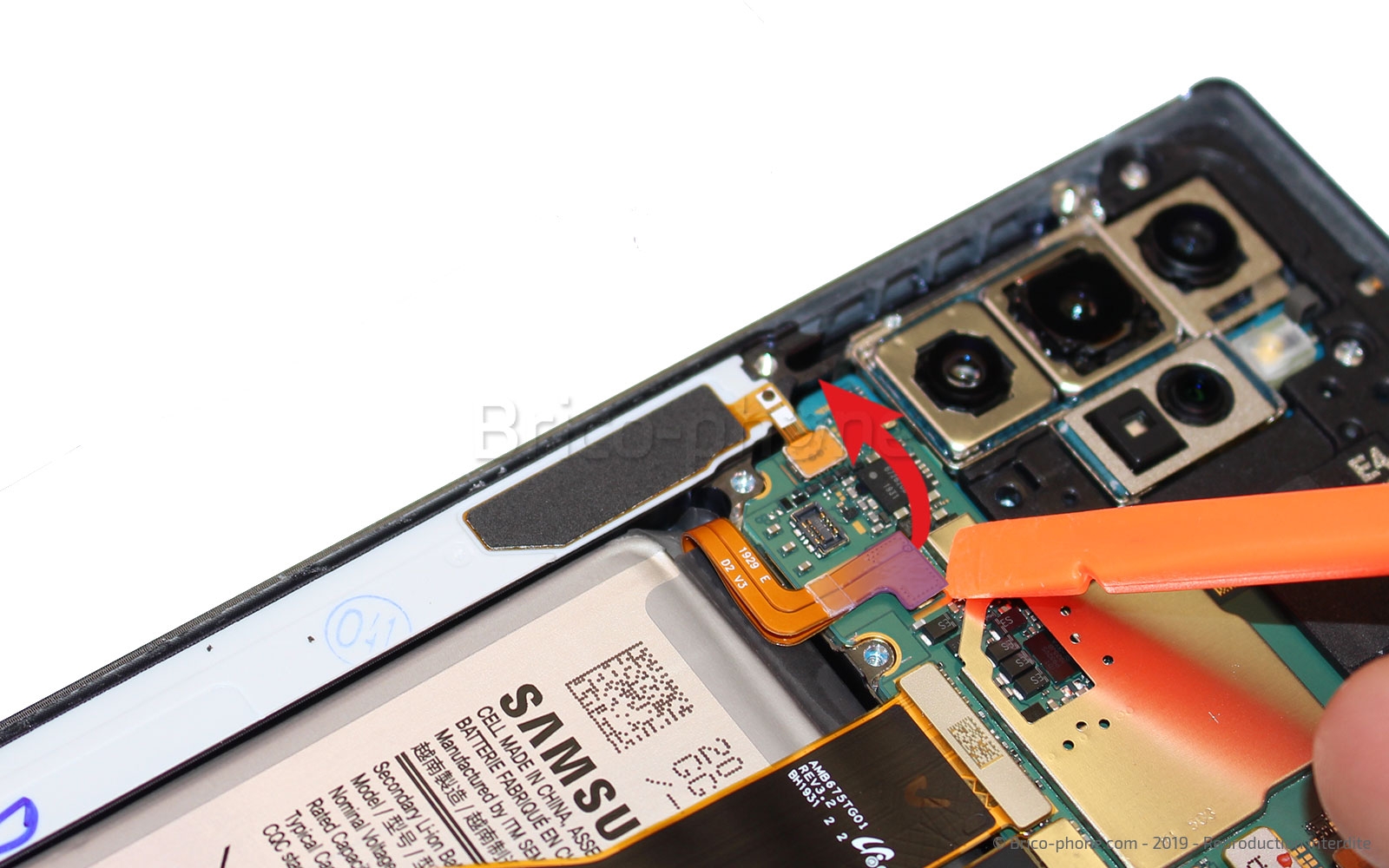

Etape 6 : Déconnecter la batterie
Afin de travailler en toute sécurité, déconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Sortir le haut-parleur externe
Dévissez les 5 vis cruciformes du haut-parleur externe afin de pouvoir le soulever avec le levier en nylon et l'extraire du smartphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

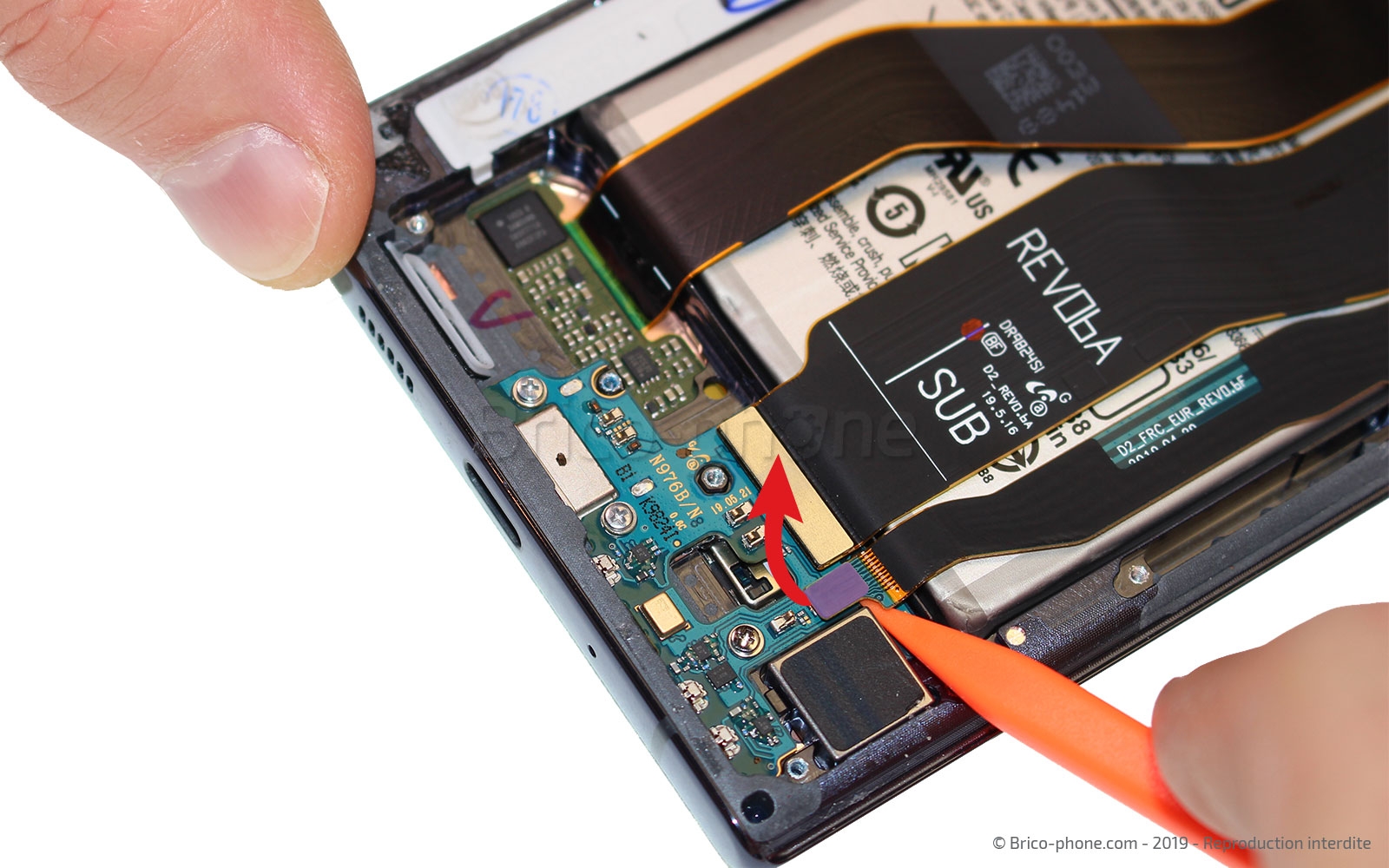

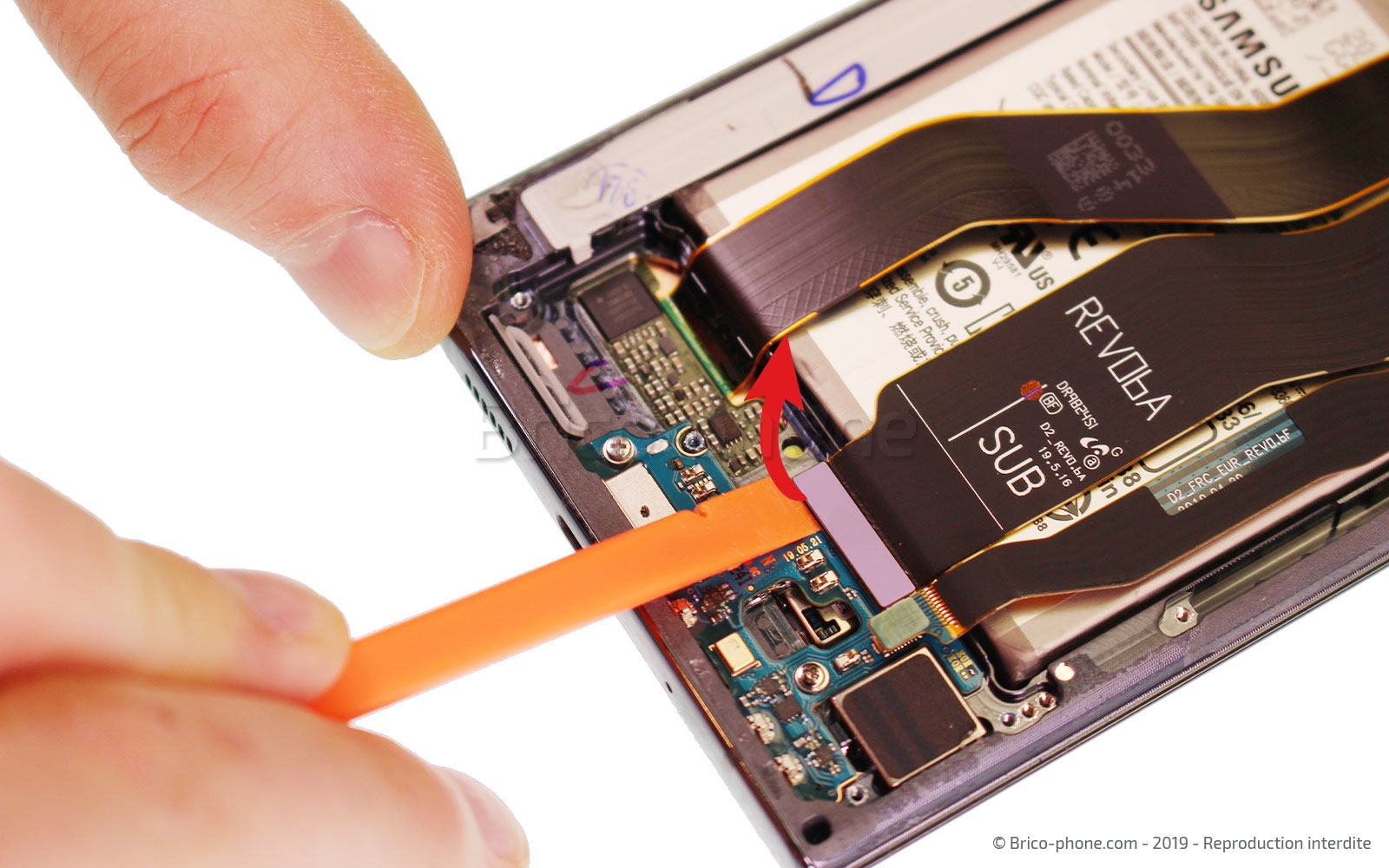

Etape 8 : Débrancher les nappes de la carte fille
Toujours avec le même ustensile, déconnectez les deux nappes des rallonges.
Outils du kit utilisés
Outils du kit utilisés

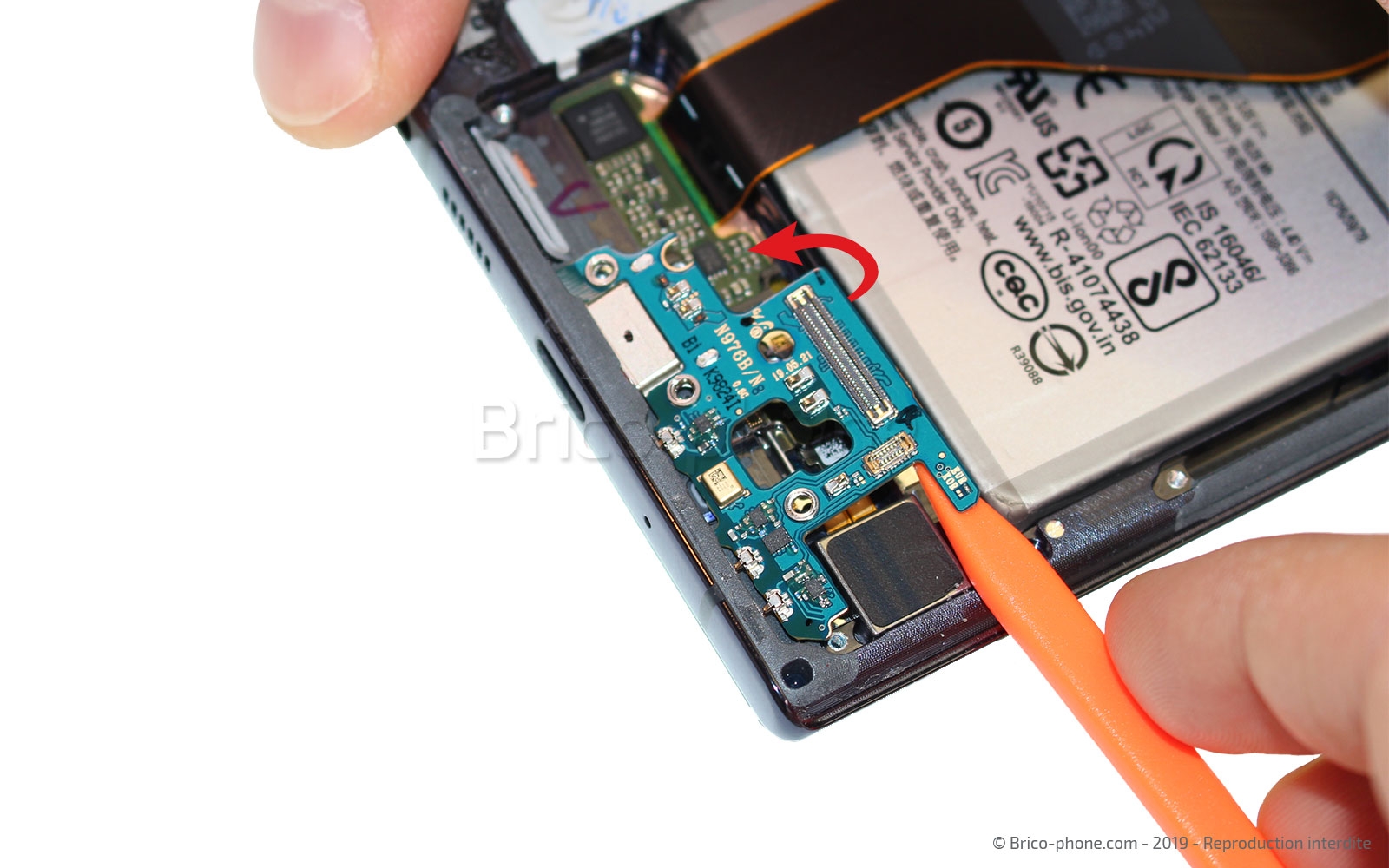

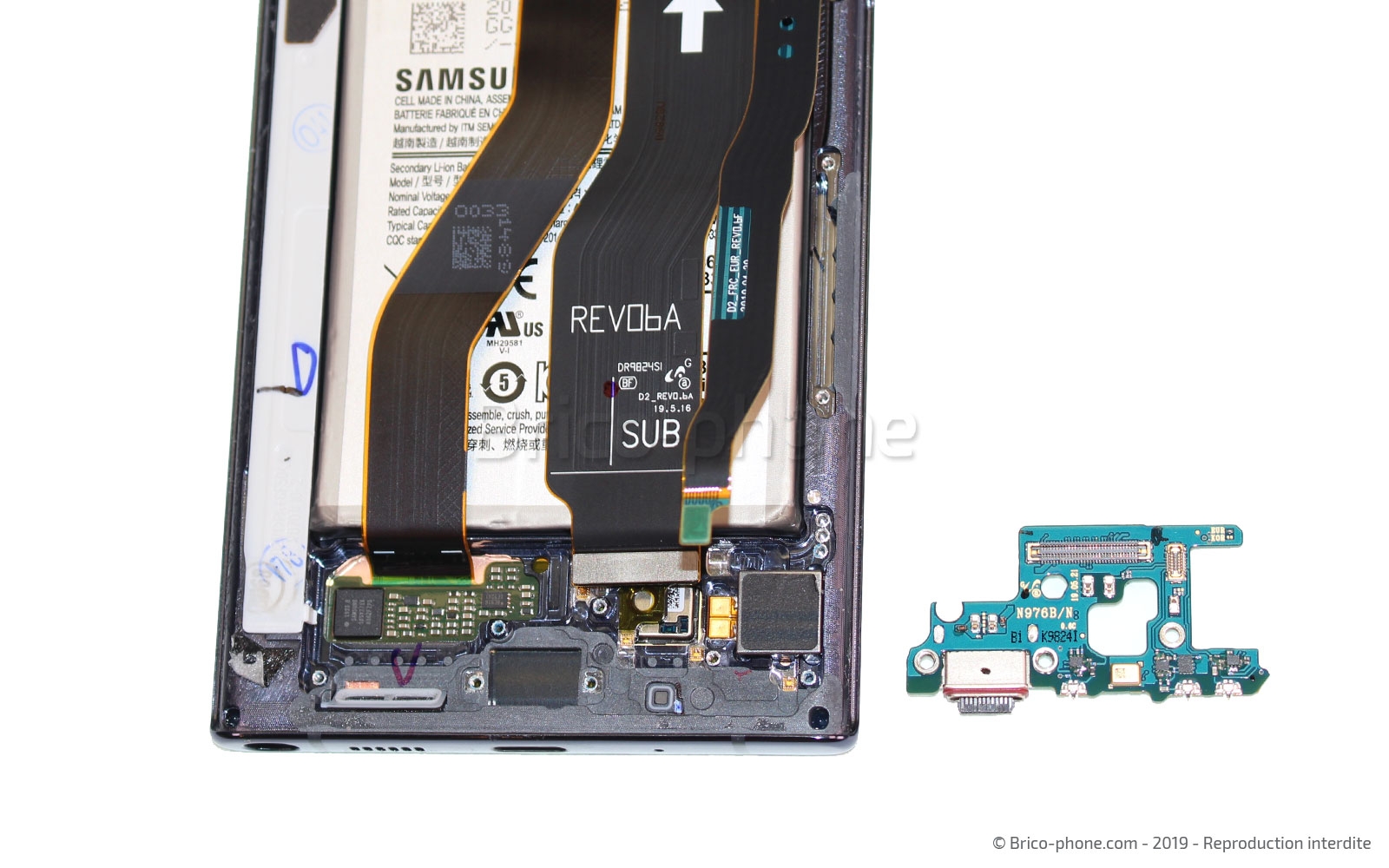

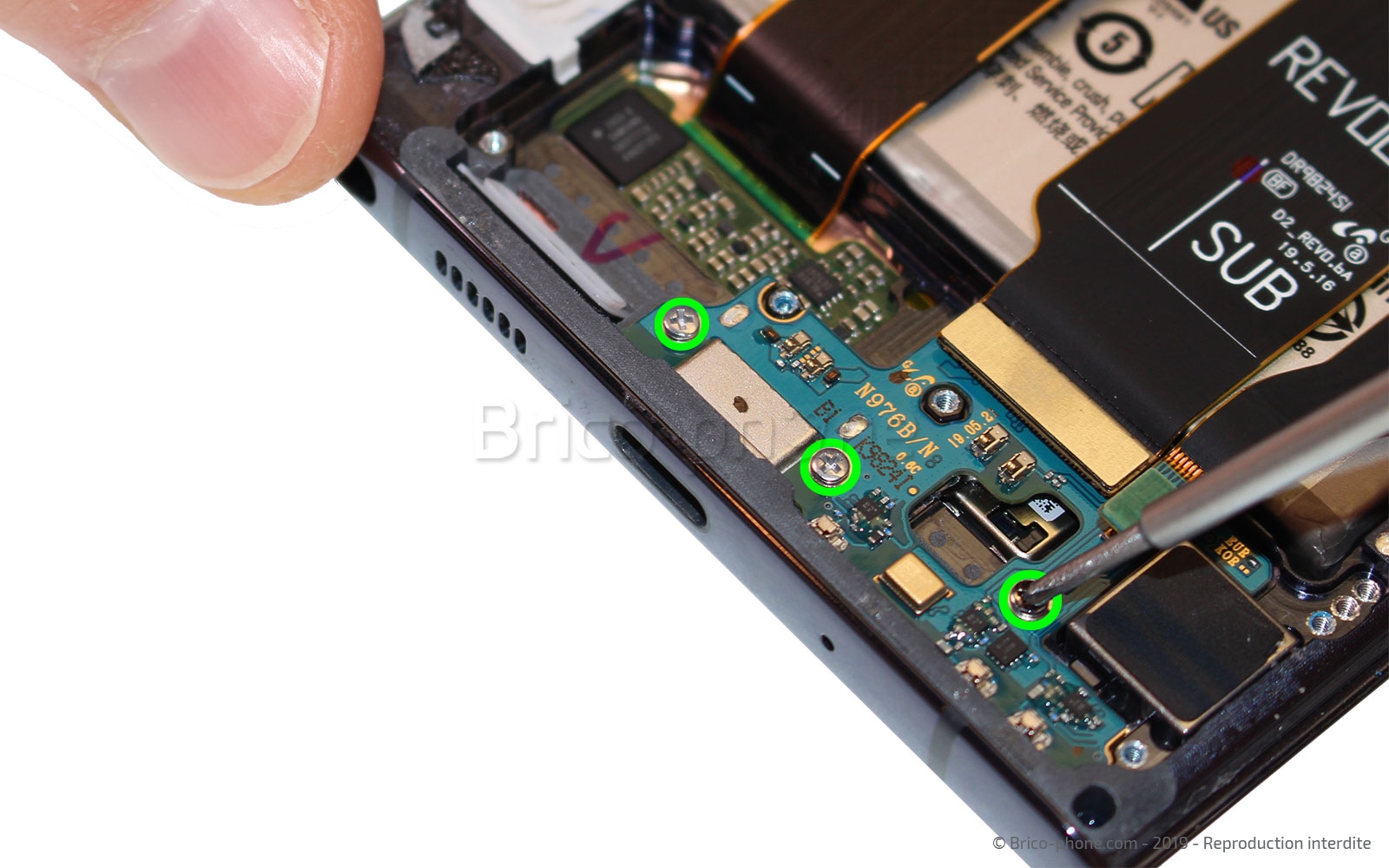

Etape 9 : Retirer le connecteur de charge
Muni de votre tournevis cruciforme, retirez les 3 dernière vis du connecteur de charge et sortez-le du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Conseil pour le remontage
Vous pouvez dès à présent remonter votre Samsung Galaxy Note 10 Plus en suivant les étapes de ce tutoriel dans l'ordre décroissant.

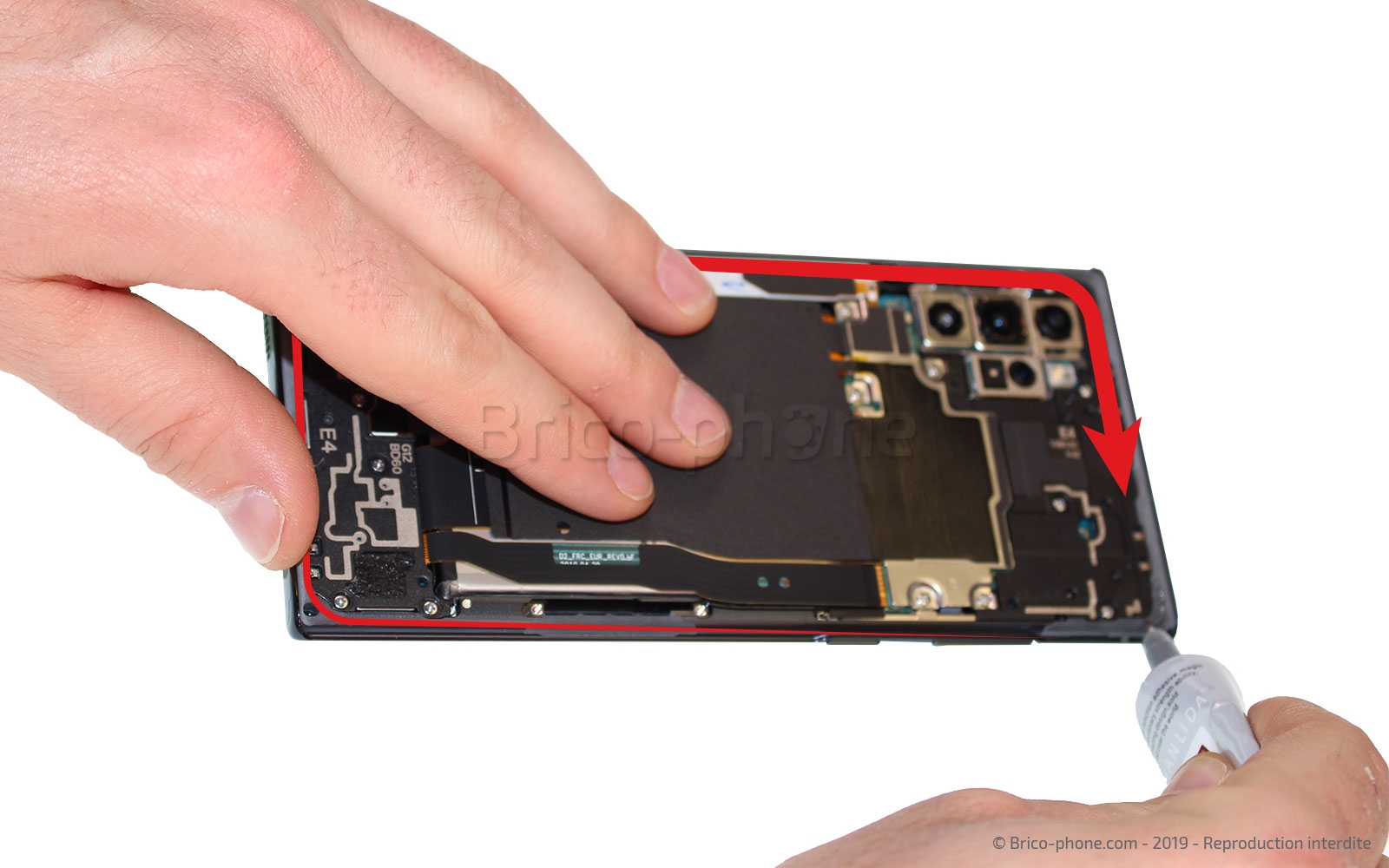

Pour refermer votre appareil, nous vous conseillons de retirer tous les résidus de stickers avant de mettre un filet de colle B-7000 sur tout le contour du châssis.
Re positionnez le cache batterie et laissez votre smartphone sous presse une quarantaine de minutes.
