Démontage complet sur Galaxy Note 10 Plus

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 11/20
Galaxy Note 10 Plus | Temps estimé : 50 min | Difficulté : 3/5

Vous souhaitez changer un petit composant de votre Samsung Note 10 Plus ? Brico-phone met à votre disposition ce guide détaillé en images afin de vous accompagner étape par étape dans votre réparation.

Diagnostic

›  Ensemble des composants

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Avant toute réparation, nous vous conseillons de vérifier la compatibilité de vos nouvelles pièces avec votre smartphone en vous assurant que le numéro de modèle de votre Samsung Galaxy Note 10 Plus est bien : SM - N975. Vous pouvez retrouver cette information soit dans les informations générales de votre appareil soit à son dos avec votre numéro IMEI.

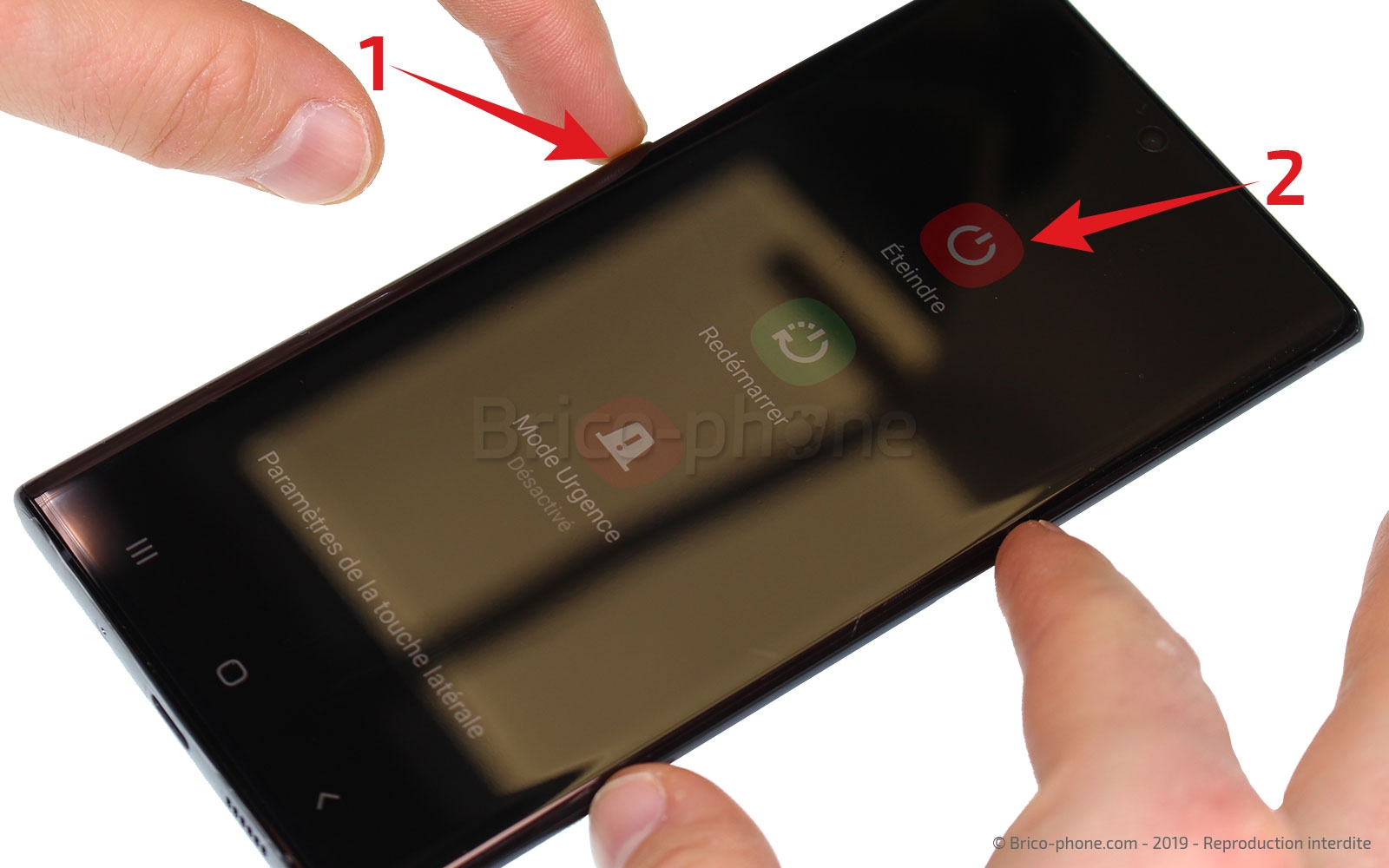

Ensuite, mettez hors tension votre smartphone en sélectionnant "éteindre" sur le menu qui s'affiche.

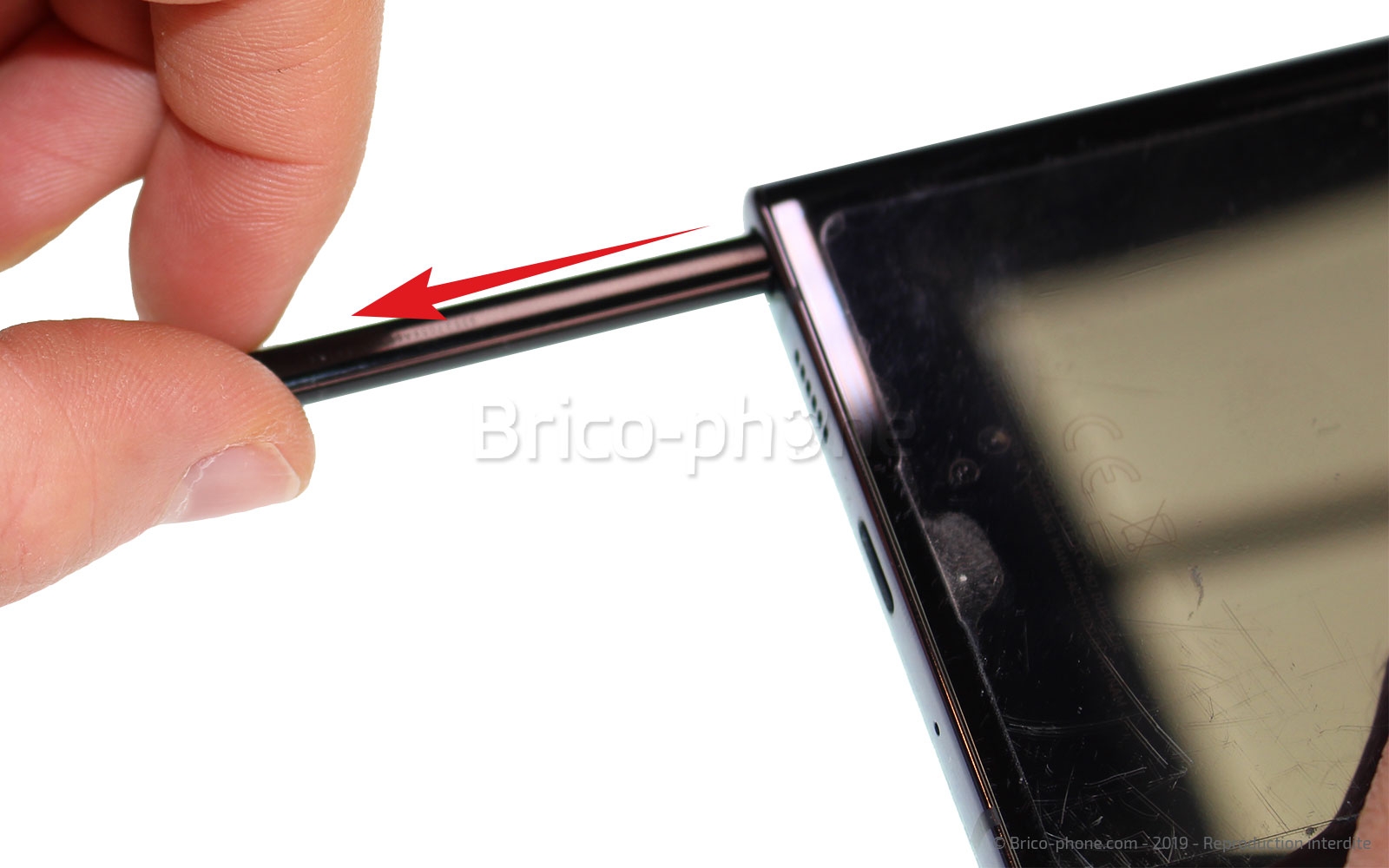

Etape 1 : Retirer le tiroir Sim et le stylet S-Pen

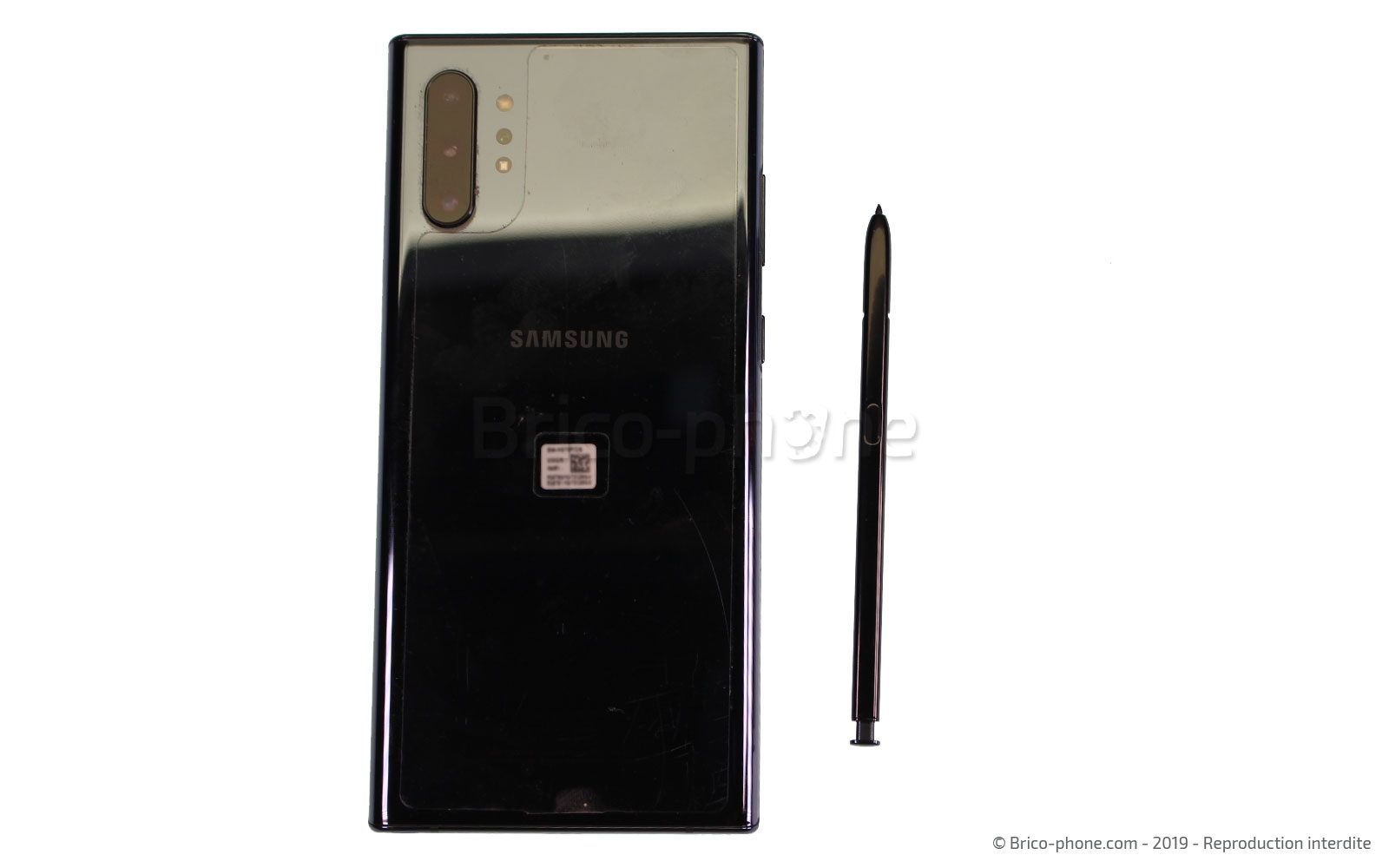

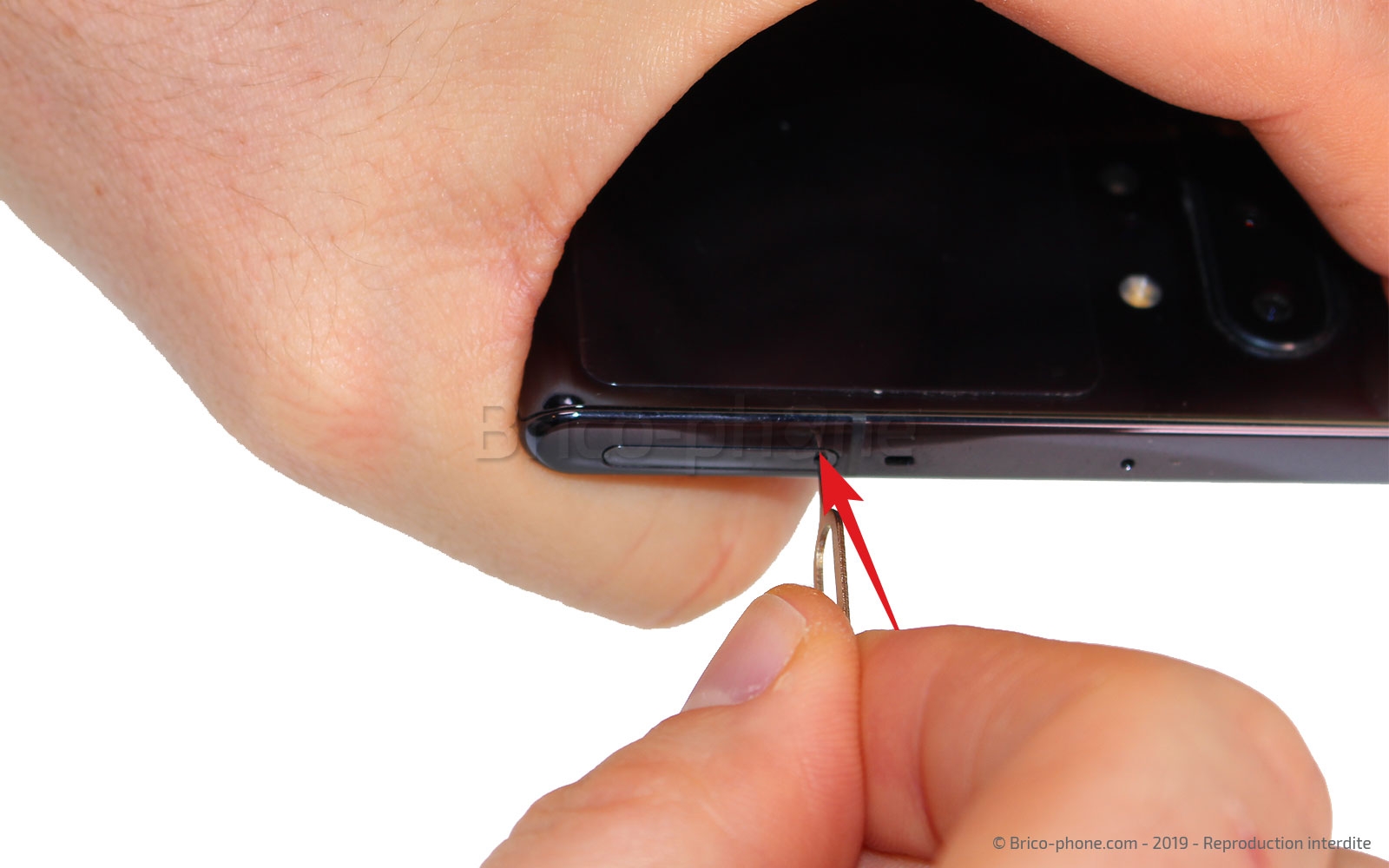

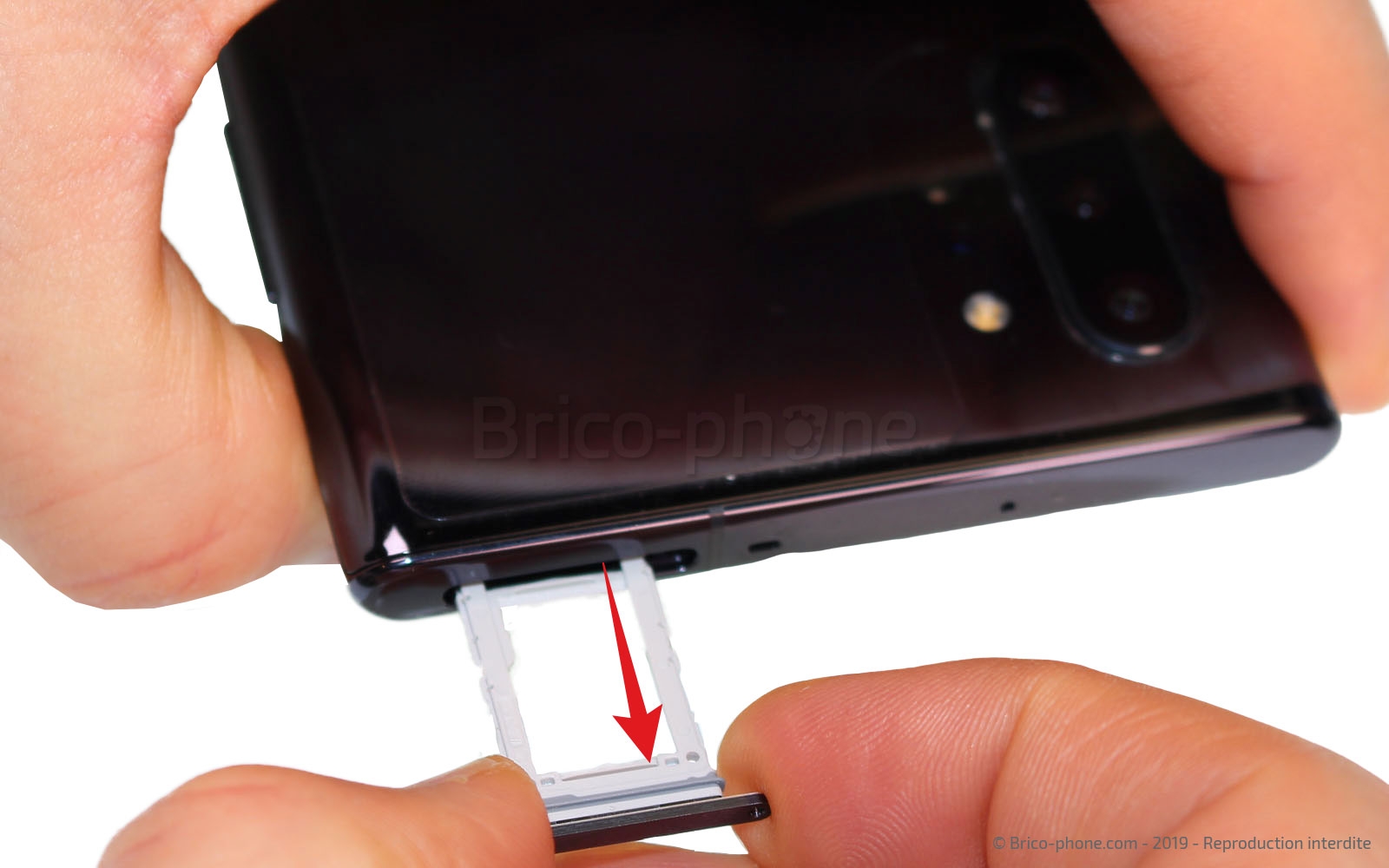

A l'aide de l'outil d'extraction, sortez le rack de la carte Sim de son emplacement. Puis, retirez également le stylet du smartphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Stylet S-Pen Noir pour Samsung Galaxy Note 10 et Note 10+
49,90 €
Etape 2 : Chauffer la vitre arrière

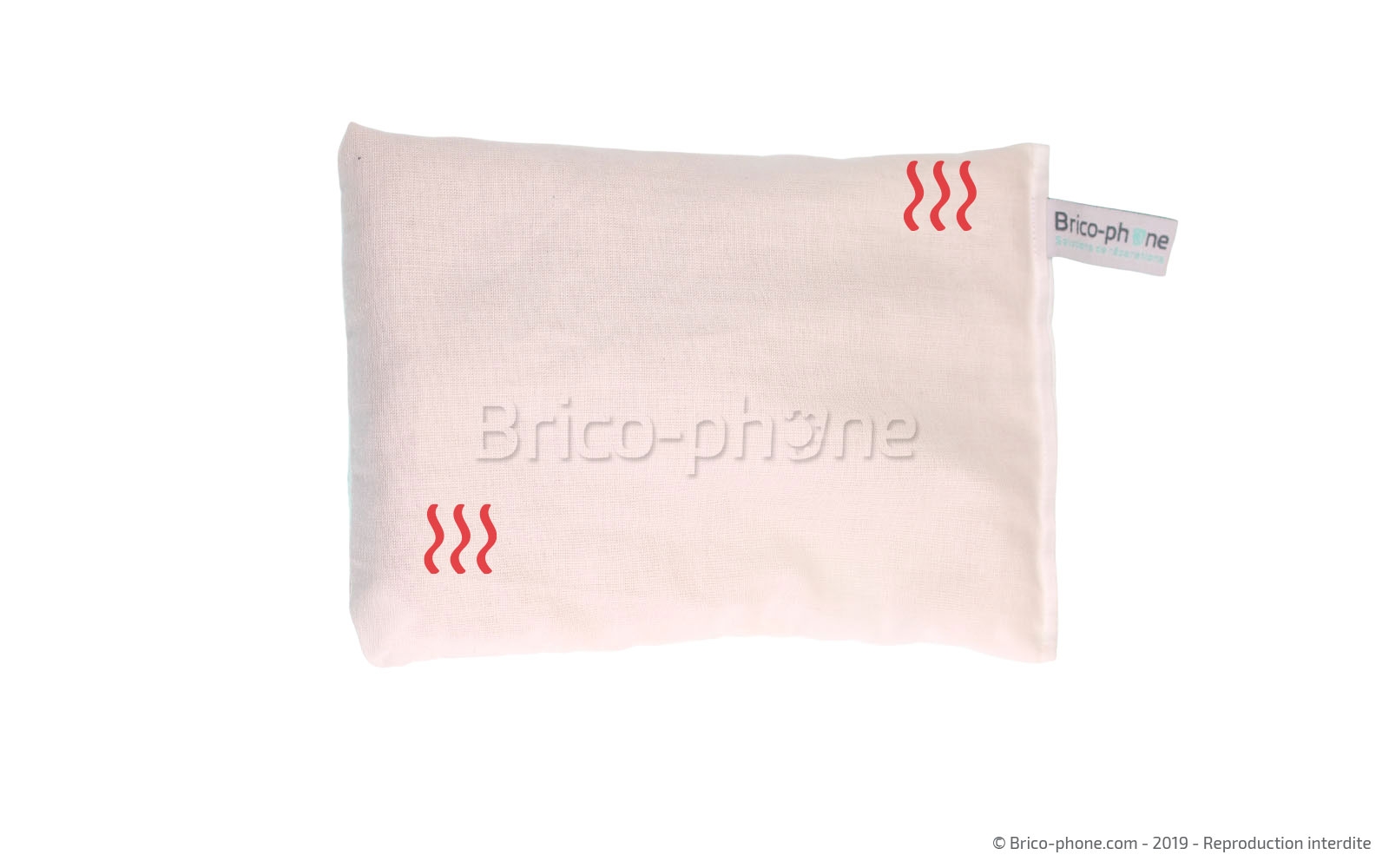

Afin de retirer la vitre arrière de votre Samsung Note 10 Plus, il est nécessaire de chauffer cette dernière à l'aide d'un coussin chauffant, d'un décapeur thermique ou simplement avec votre sèche-cheveux.
Attention, la température ne doit pas dépasser les 80°C car cela pourrait endommager certains composants.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Ouvrir le smartphone

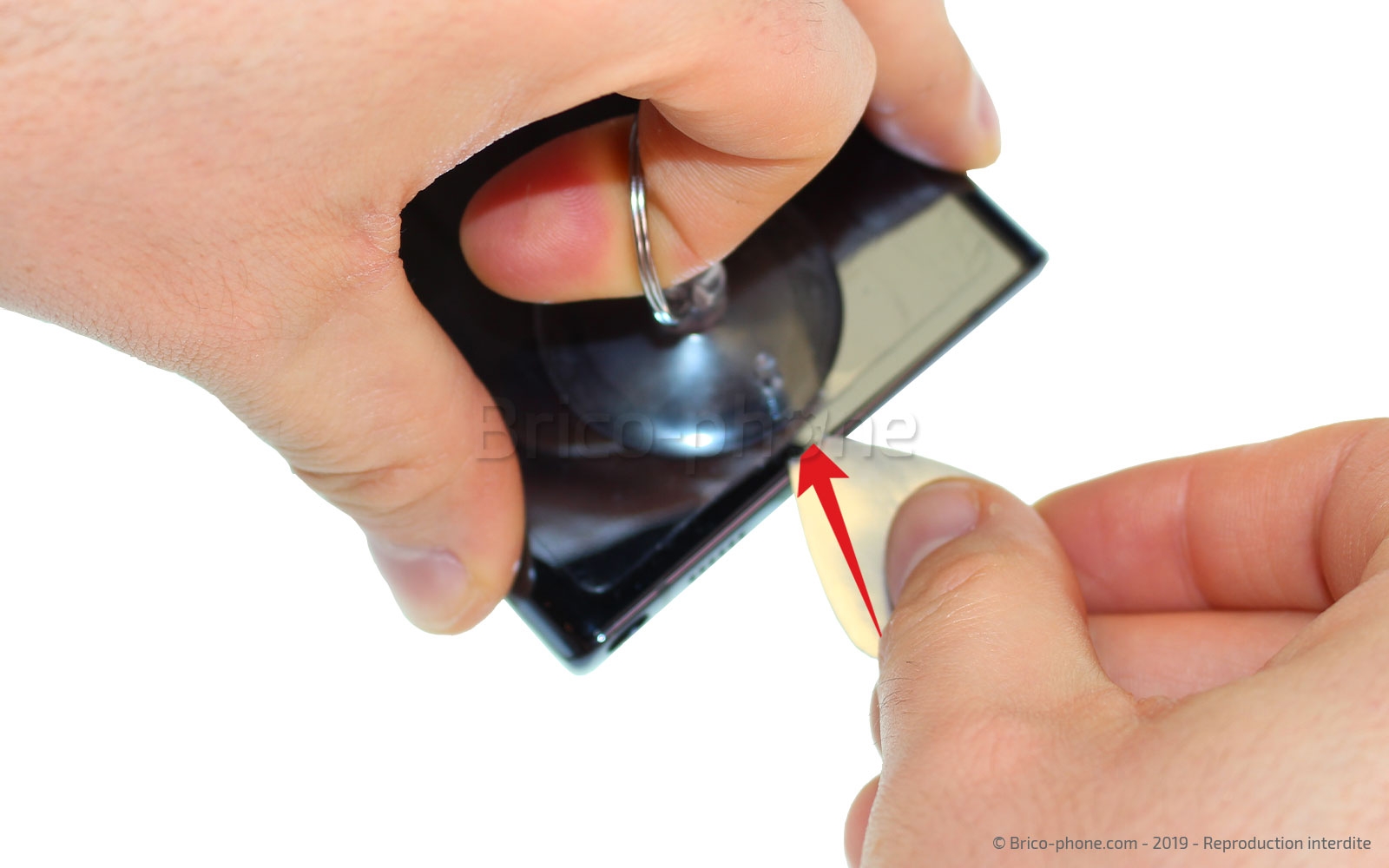

Un fois le rebord de la coque arrière chauffé, positionnez la ventouse sur le bas du smartphone afin de faire levier pour insérer le médiator en métal entre la vitre arrière et le châssis.
Pour éviter d'abîmer la coque, remplacez le médiator en métal par sa version en plastique.

Pour cette étape, il faudra vous armer de patience et de délicatesse car les cotés du cache batterie sont incurvés et donc plus difficile à décoller. De ce fait, nous vous conseillons d'utiliser la carte en PVC transparente plus souple pour éviter de casser la vitre. Faites le tour du smartphone avec la carte pour terminer le décollage de toute la coque arrière.
Outils du kit utilisés
Outils du kit utilisés

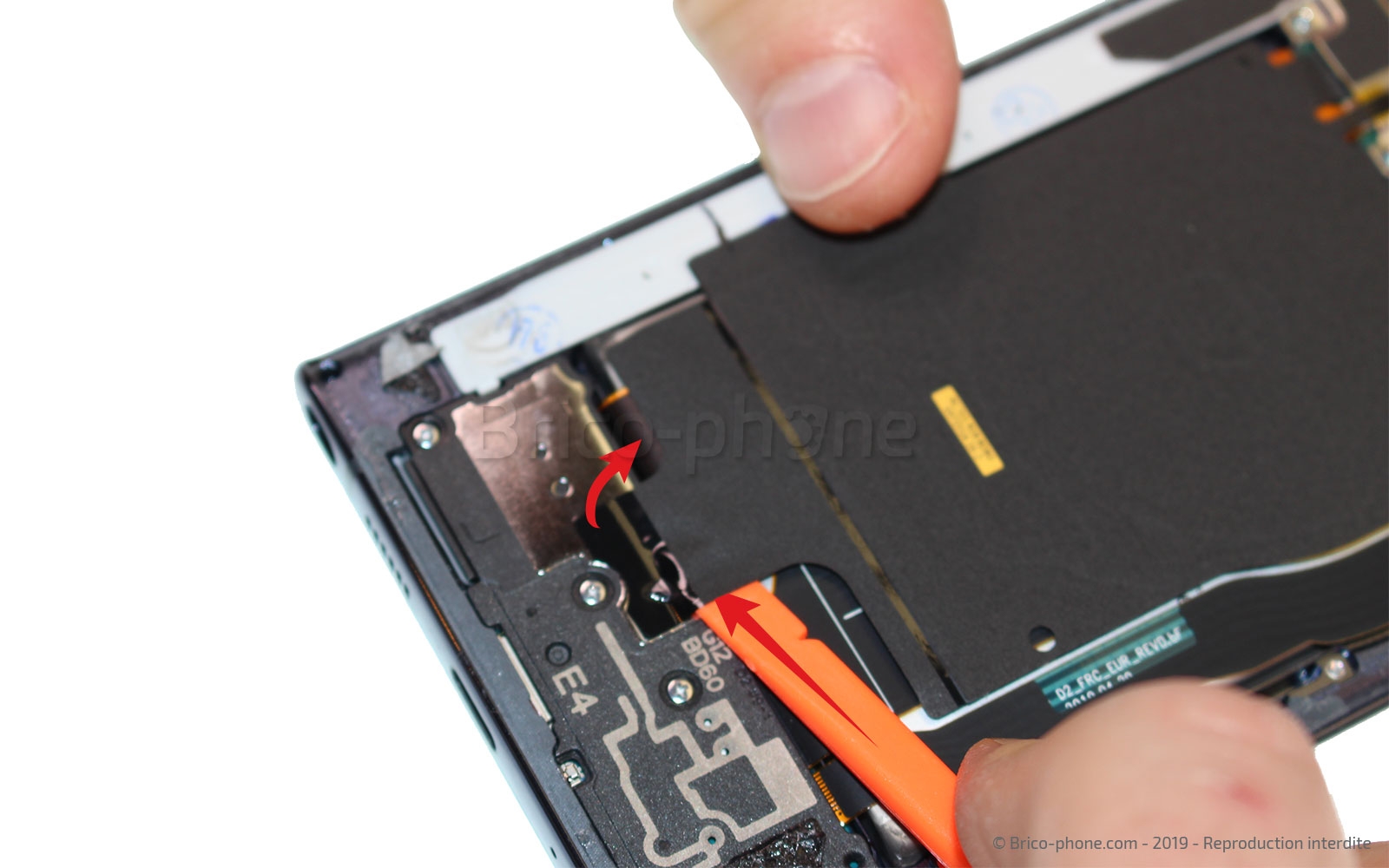

Etape 4 : Dévisser la plaquette NFC
Muni du tournevis cruciforme, dévissez les 5 vis fixant la plaquette NFC au châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Extraire l'antenne NFC

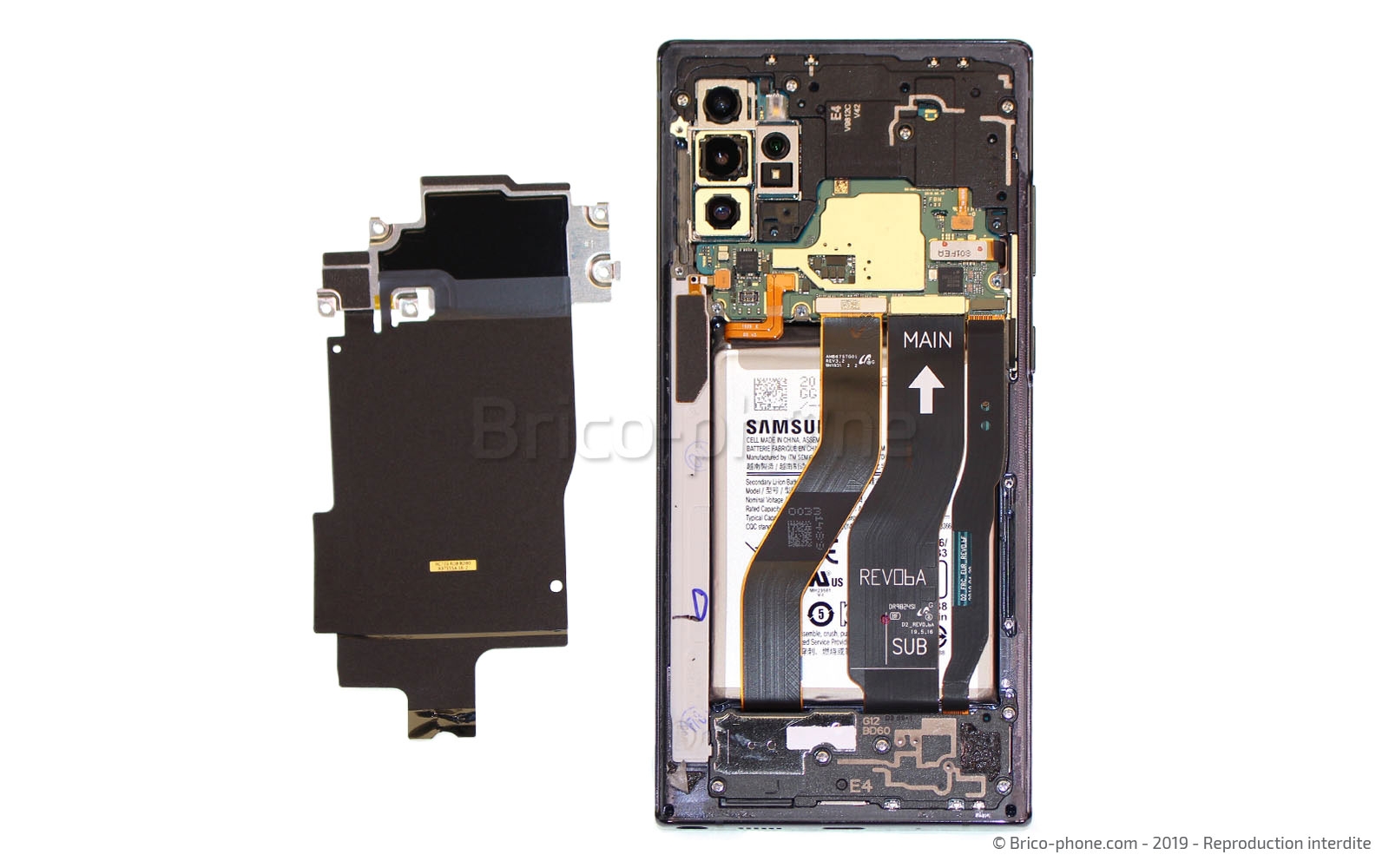

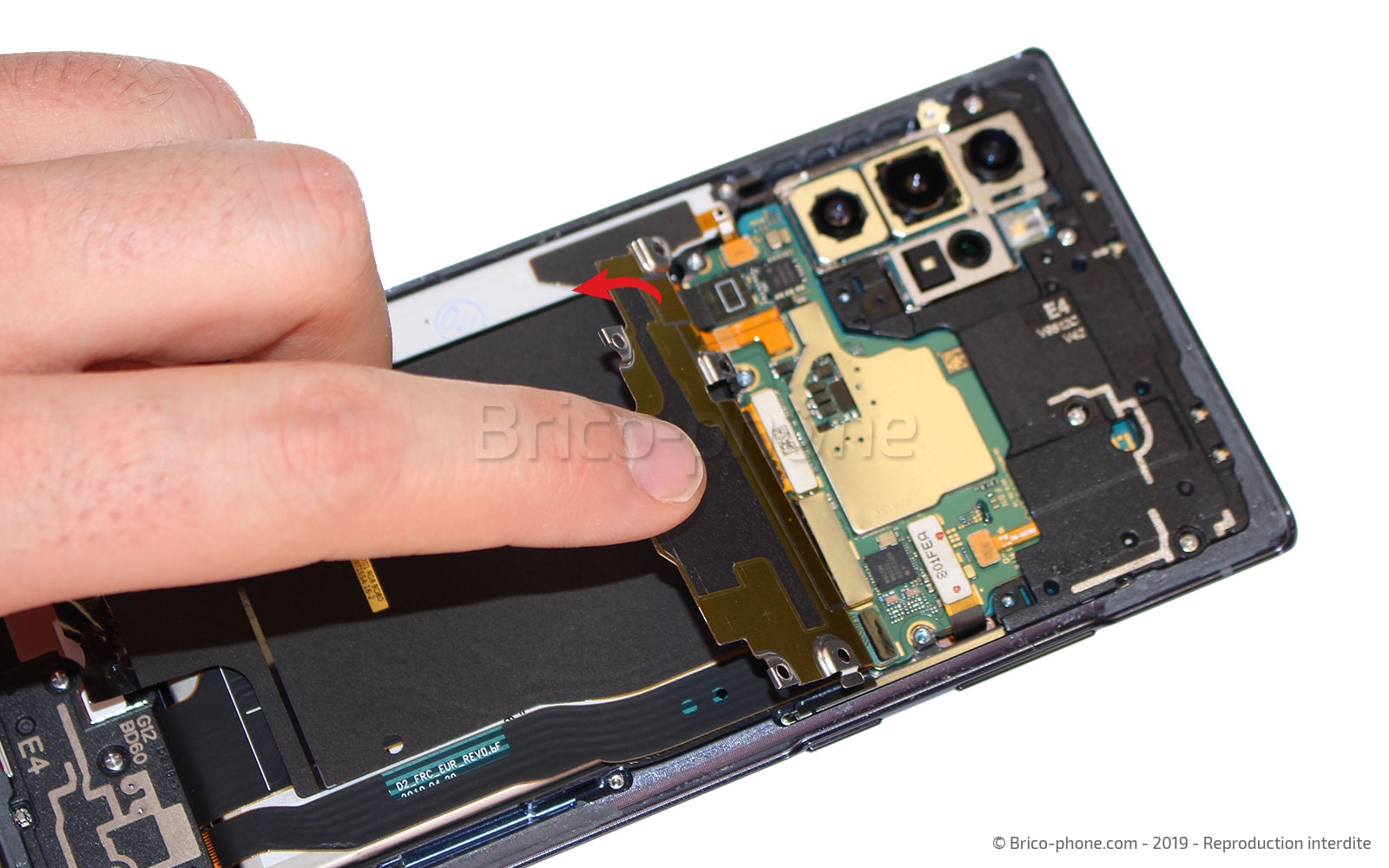

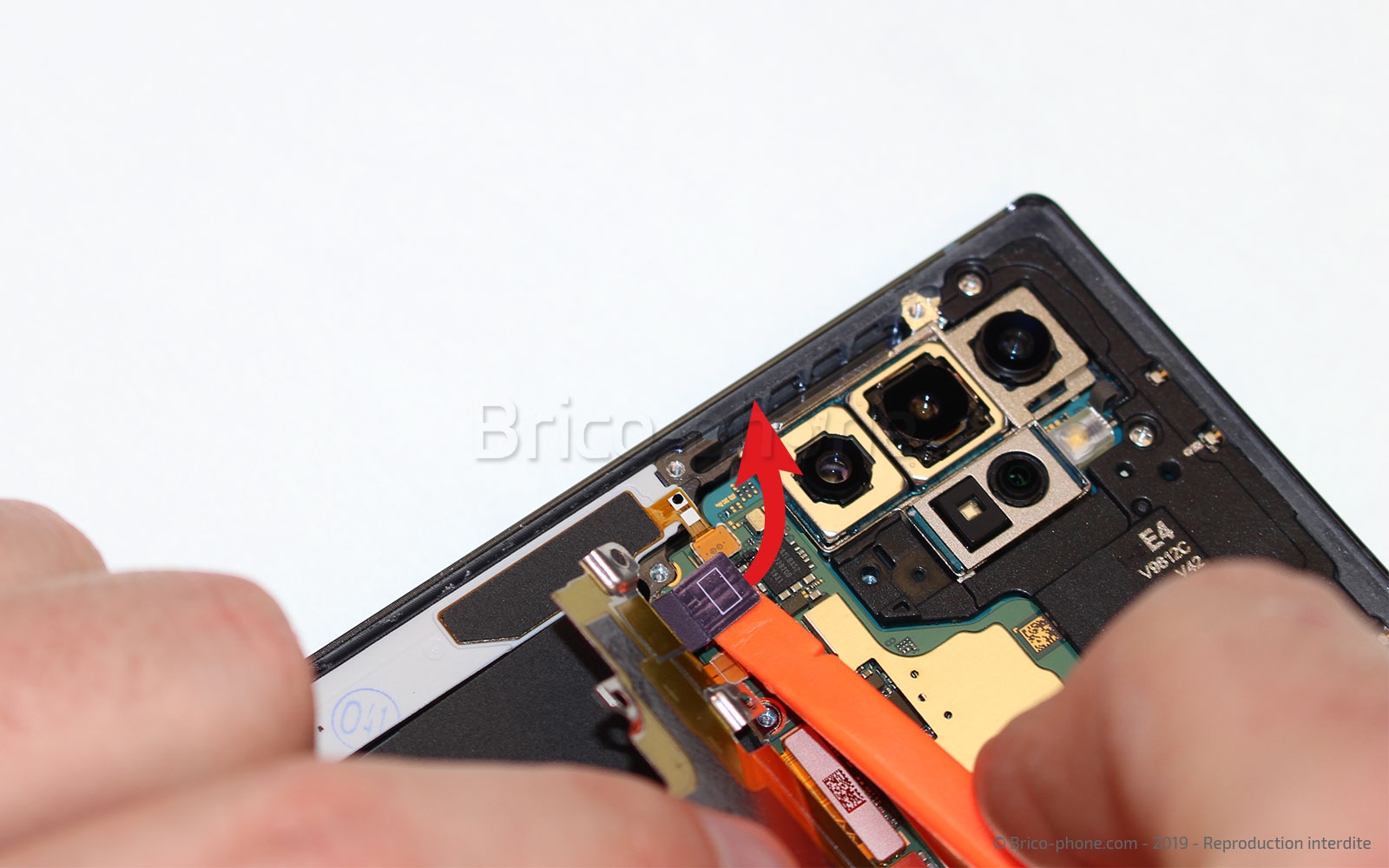

Avant de retirer l'antenne NFC, faites basculer le haut de cette dernière vers la batterie car une nappe est encore connectée à la carte mère.
Vous pouvez ensuite retirer le composant.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Déconnecter la batterie

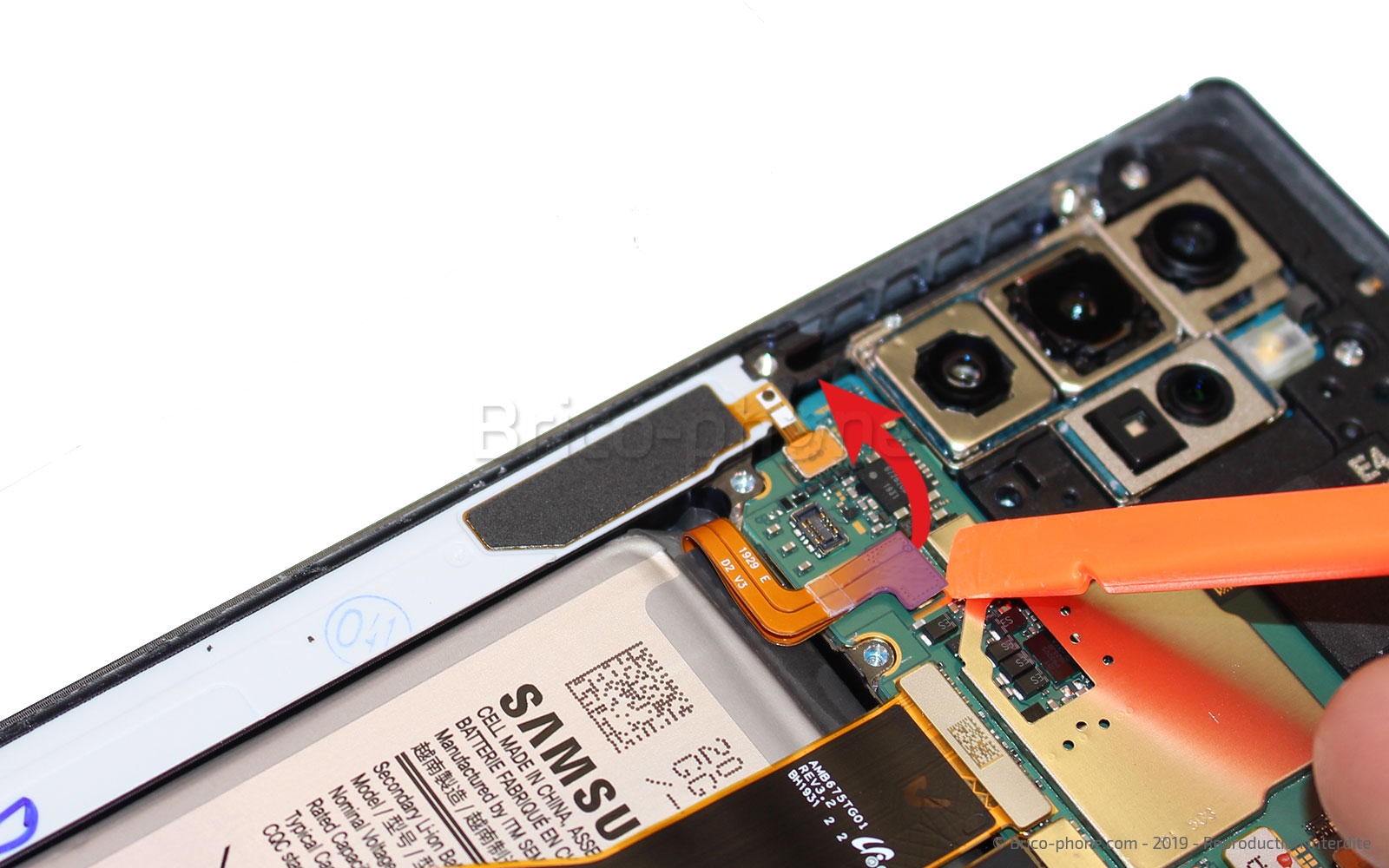

A l'aide du levier en nylon, débranchez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Sortir le haut-parleur externe

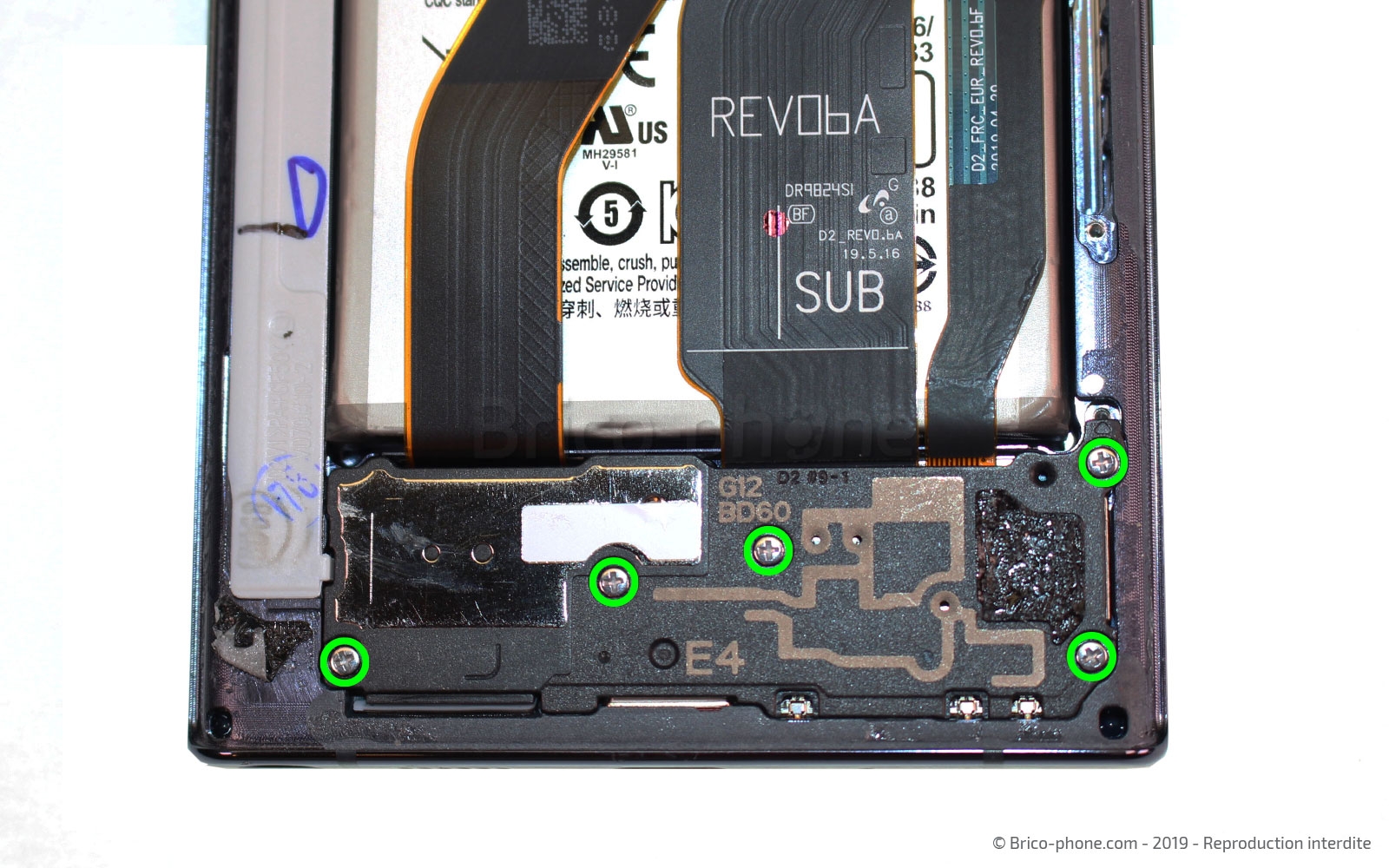

Sur la partie inférieure du téléphone, il vous faut dévisser les 5 vis cruciformes du haut-parleur externe afin de pouvoir le sortir et laisser apparaitre le connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

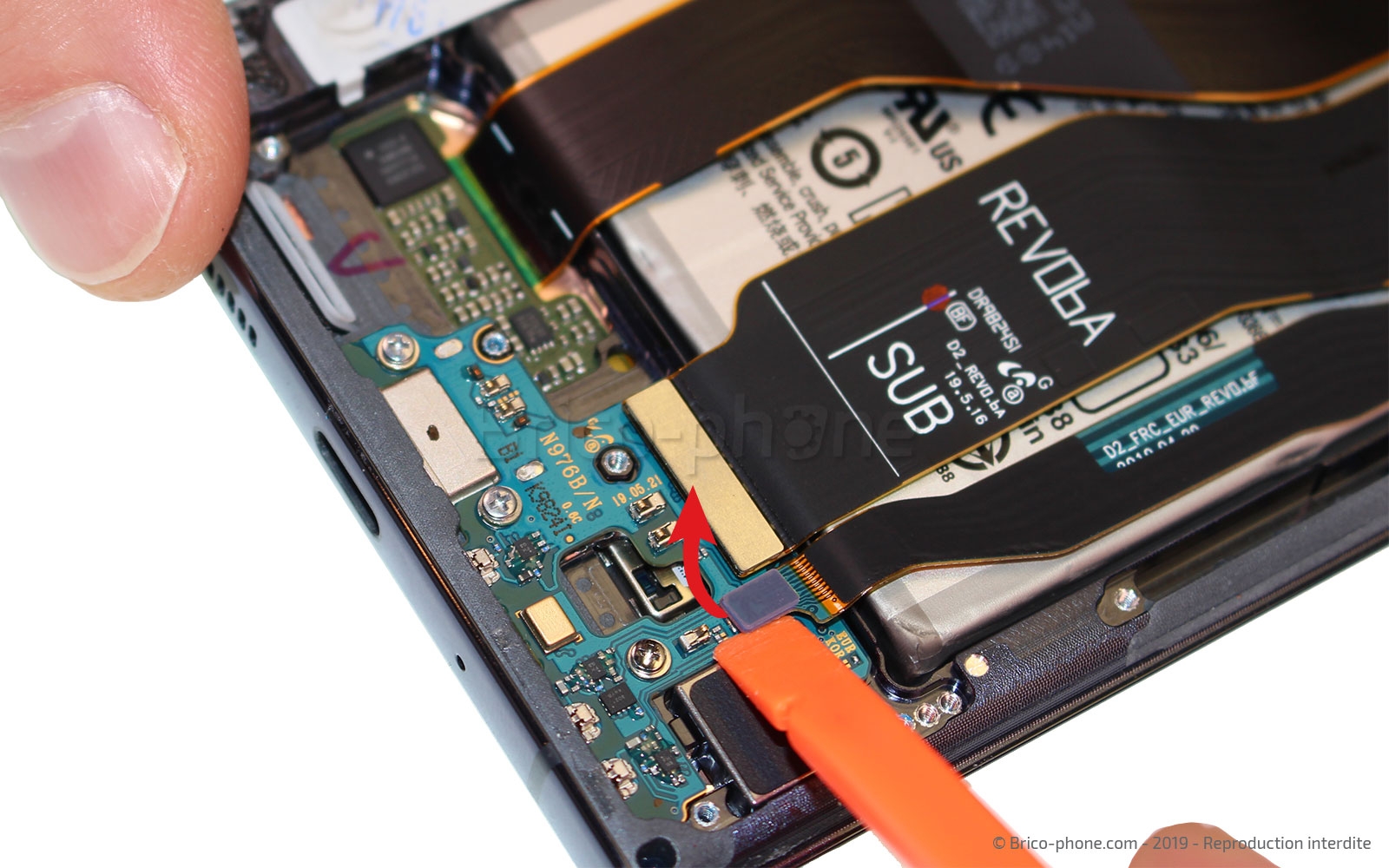

Etape 8 : Retirer les nappes
Toujours muni du spudger, déconnectez les différentes nappes afin de retirer les rallonges bloquant l'accès à la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Préparer le retrait de la batterie

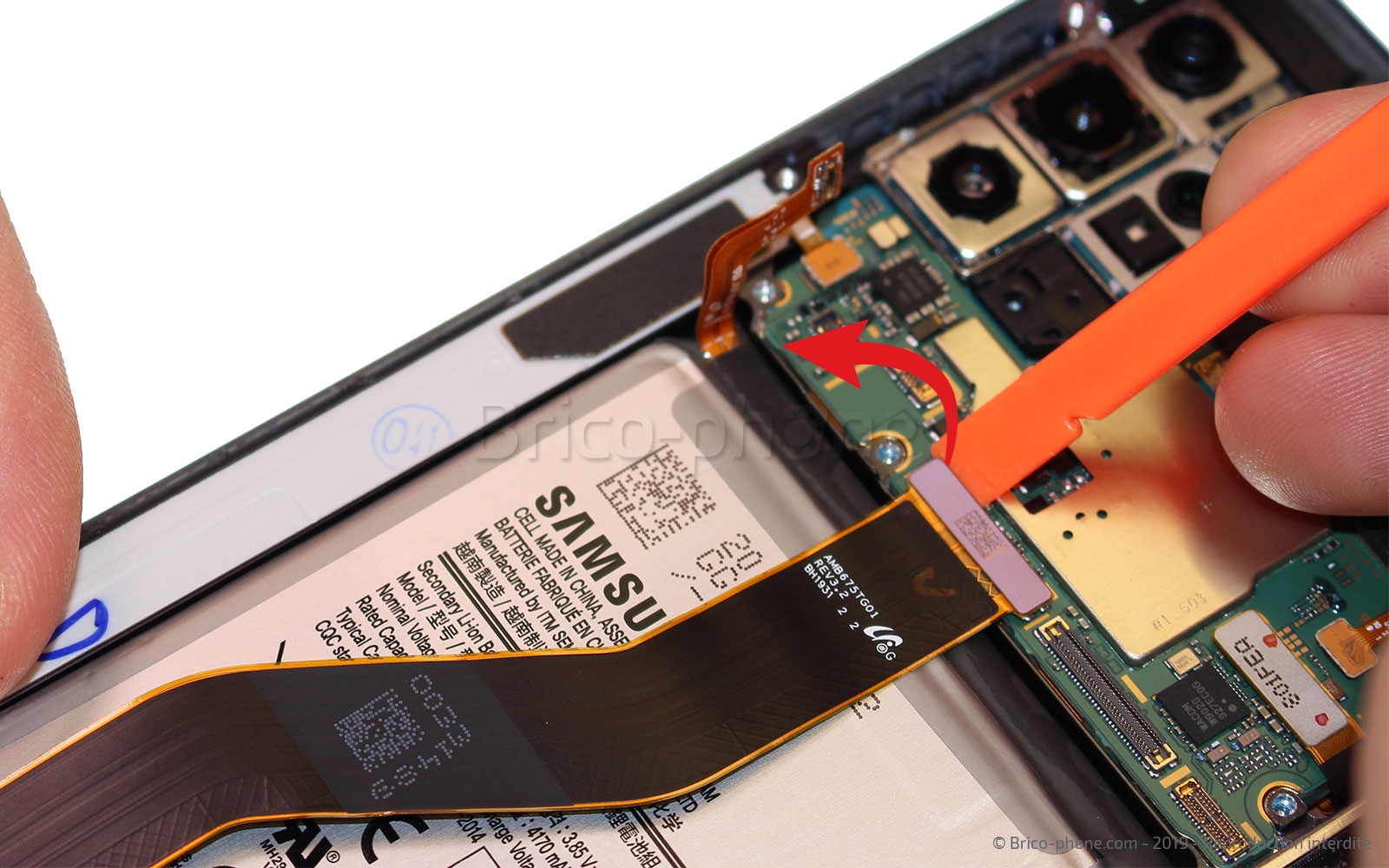

Comme pour l'étape précédente, débranchez la nappe de l'écran puis chauffez légèrement l'arrière de la batterie pour ramollir les stickers.
Ensuite, placez la ventouse du kit d'outils sur la batterie.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 10 : Enlever la batterie

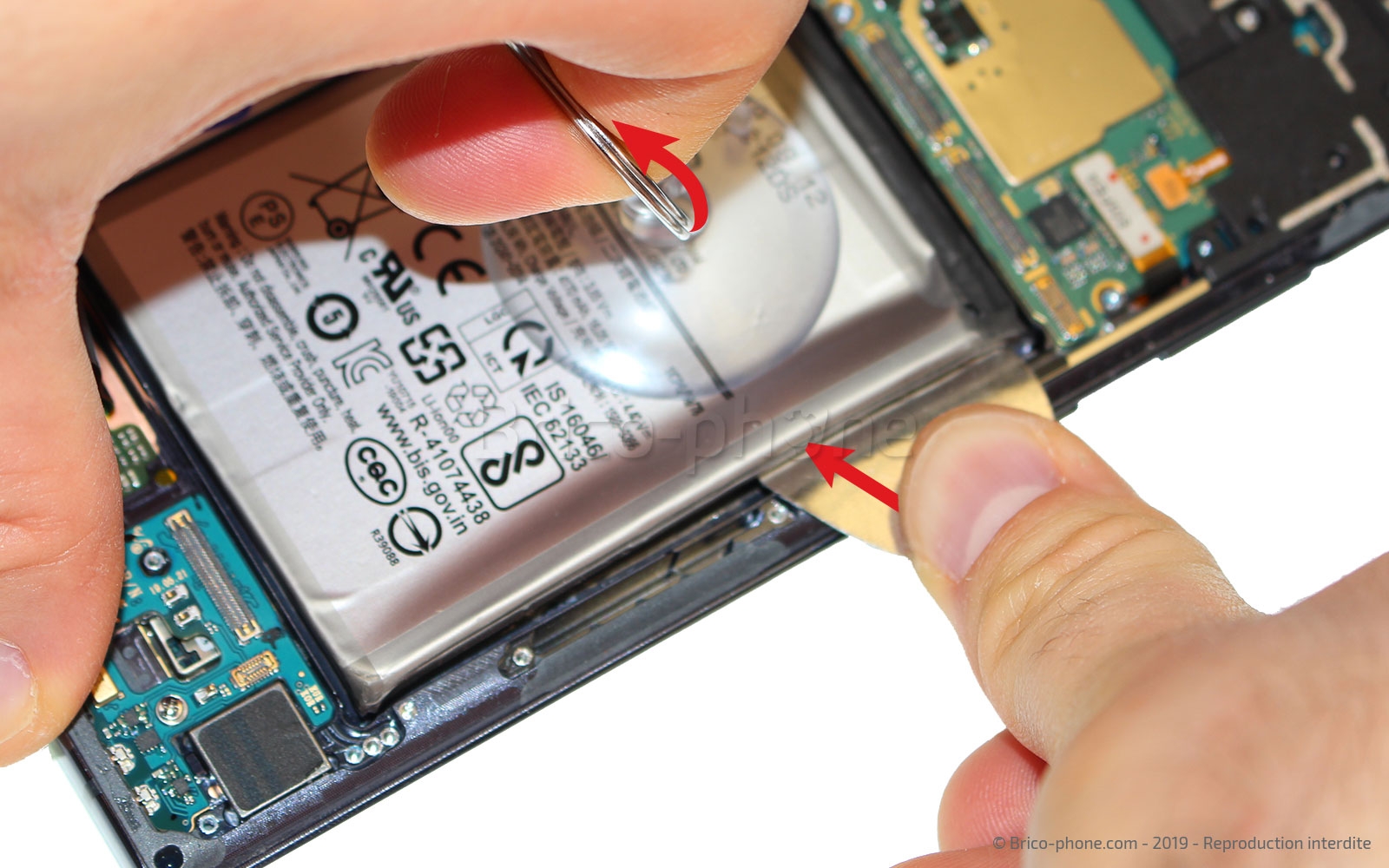

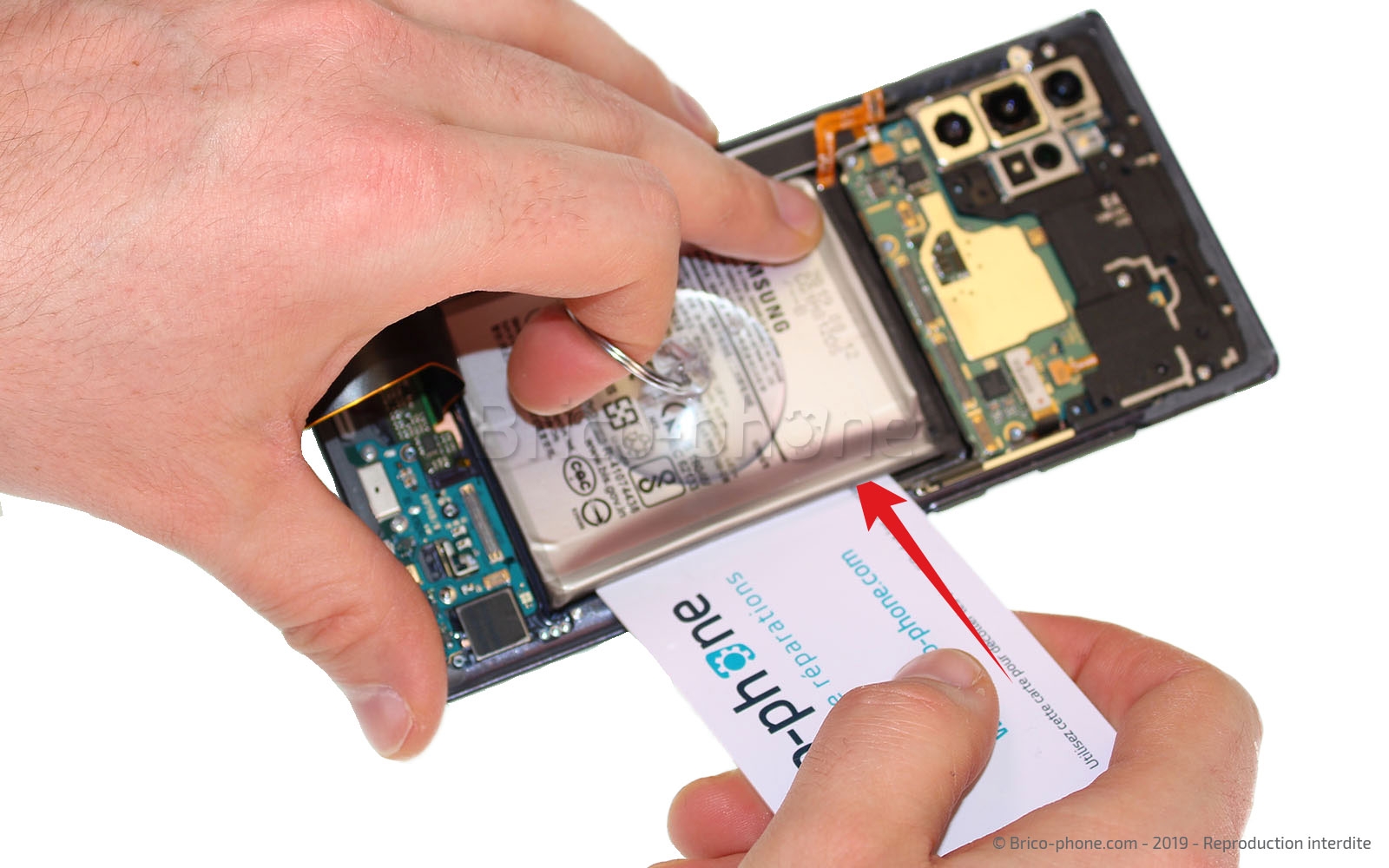

En tirant fortement sur la ventouse et en vous aidant du médiator en métal, vous devriez pouvoir glisser ce dernier entre la batterie et le châssis.

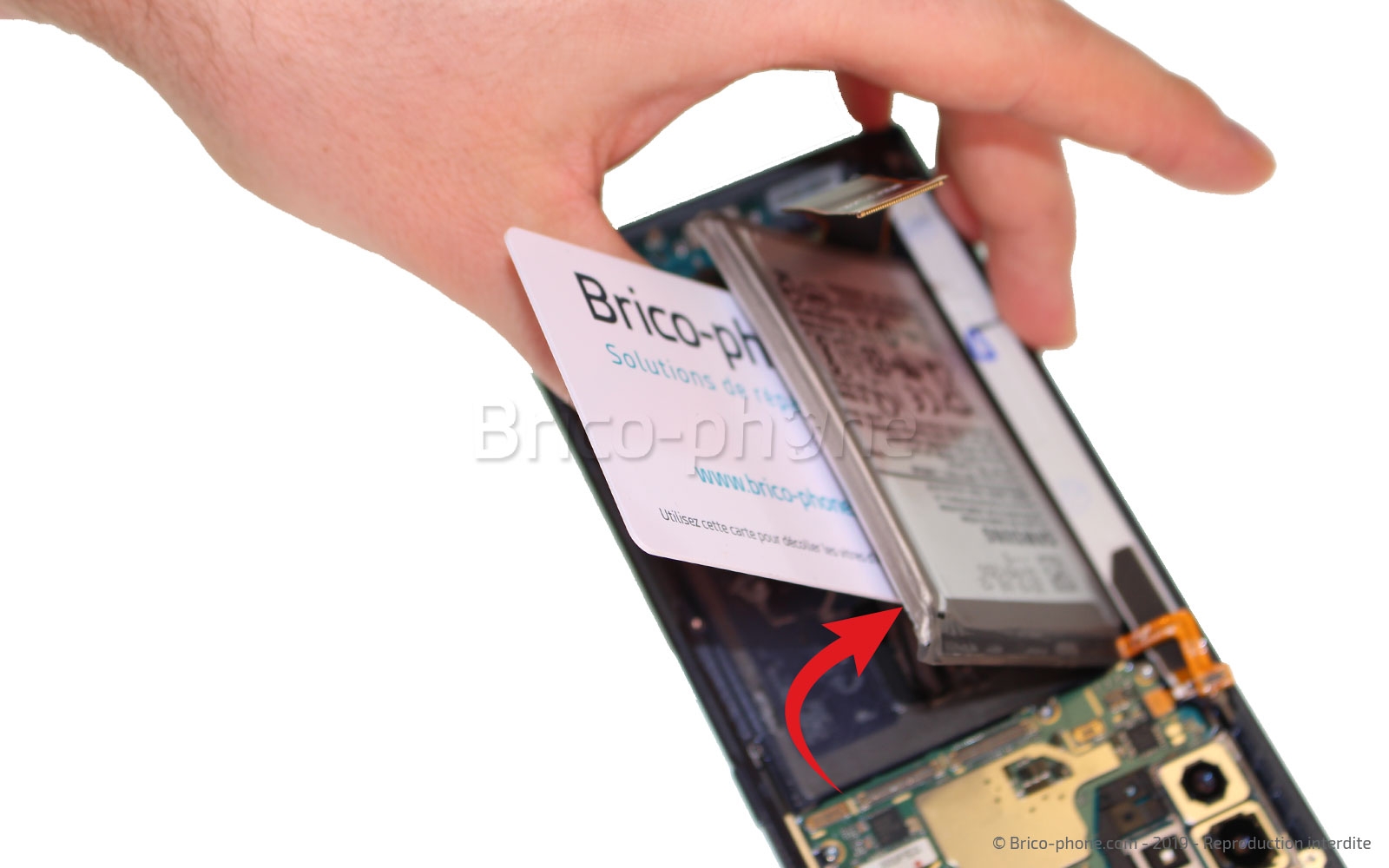

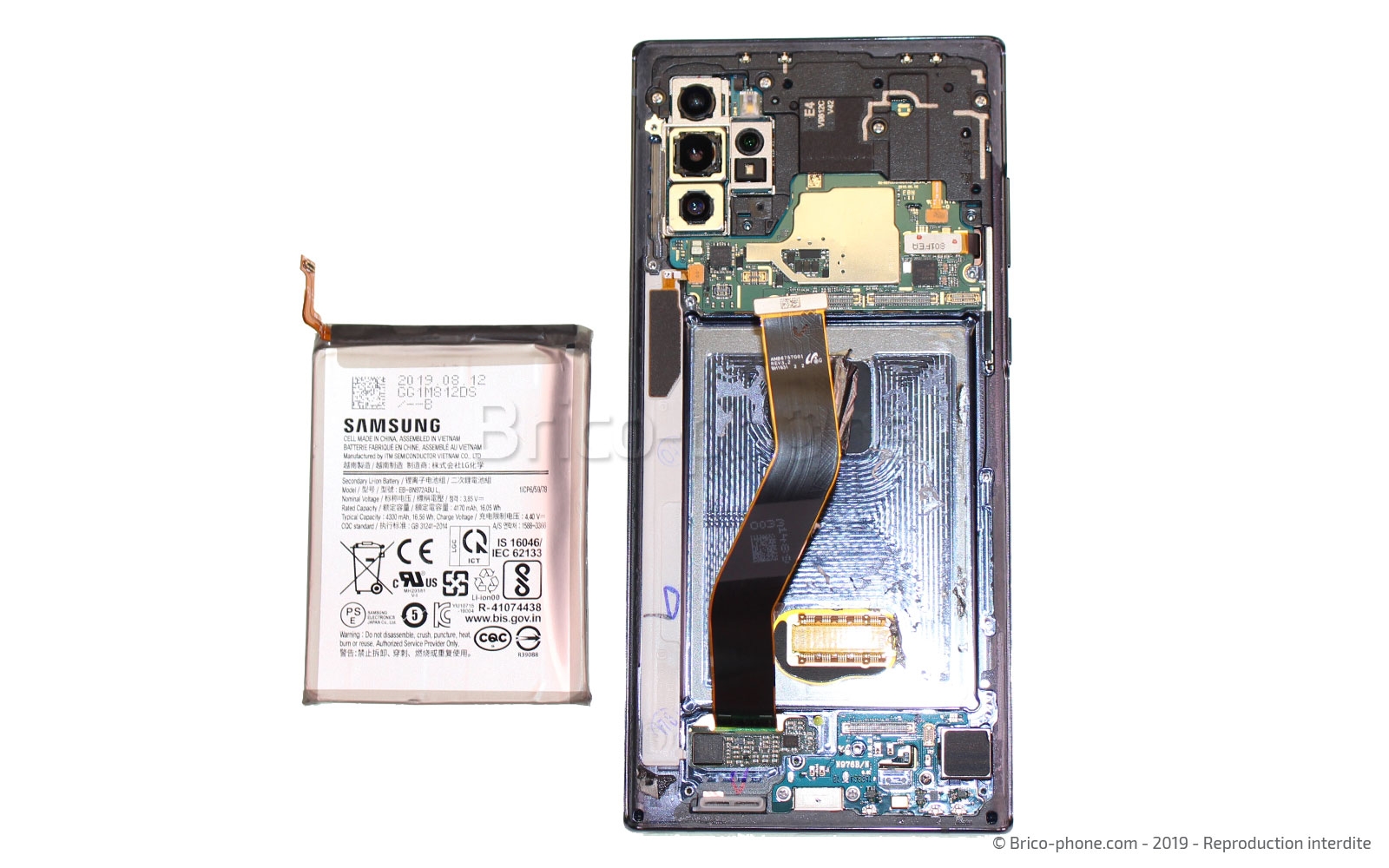

Une fois la batterie légèrement soulevée, placez la carte en PVC dessous pour faciliter le décollage du composant.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy Note 10+
38,90 €
Etape 11 : Récupérer le connecteur de charge

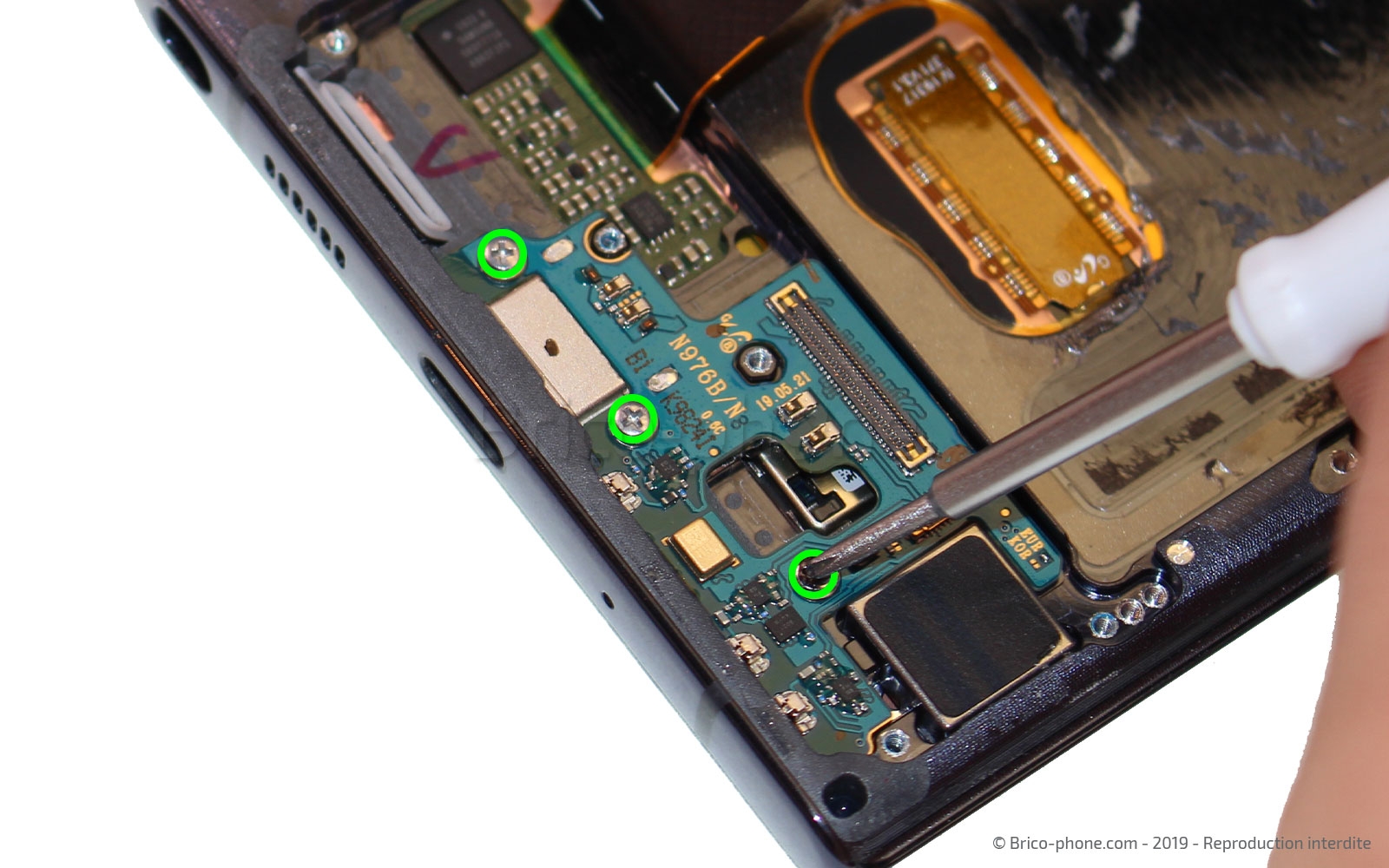

Dévissez les 3 dernières vis du connecteur de charge avant de le retirer du châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Retirer la plaquette de protection

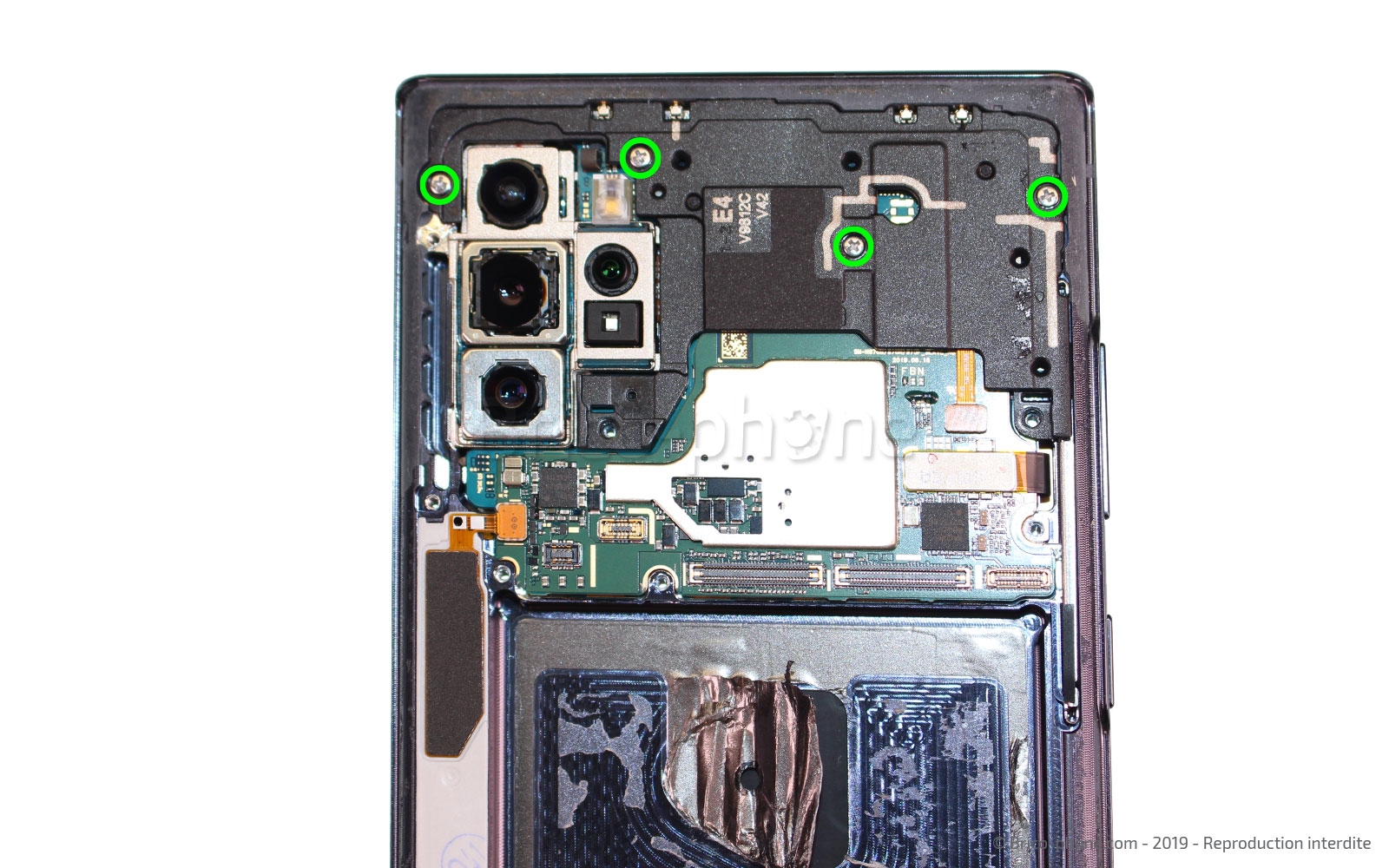

En vous aidant du tournevis adéquat, retirez les 4 vis cruciformes de la plaquette noire, puis enlevez-la.
Outils du kit utilisés
Outils du kit utilisés

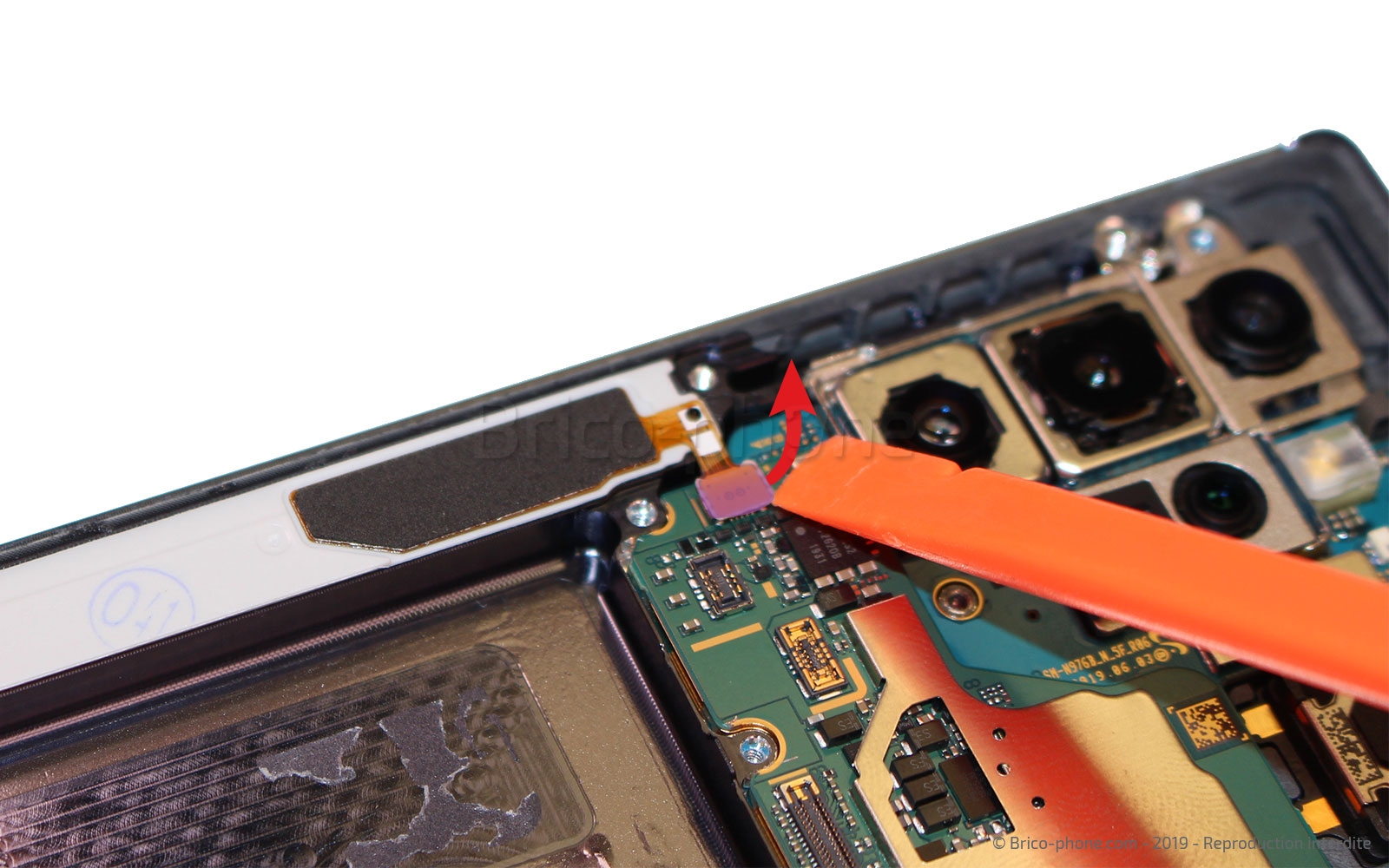

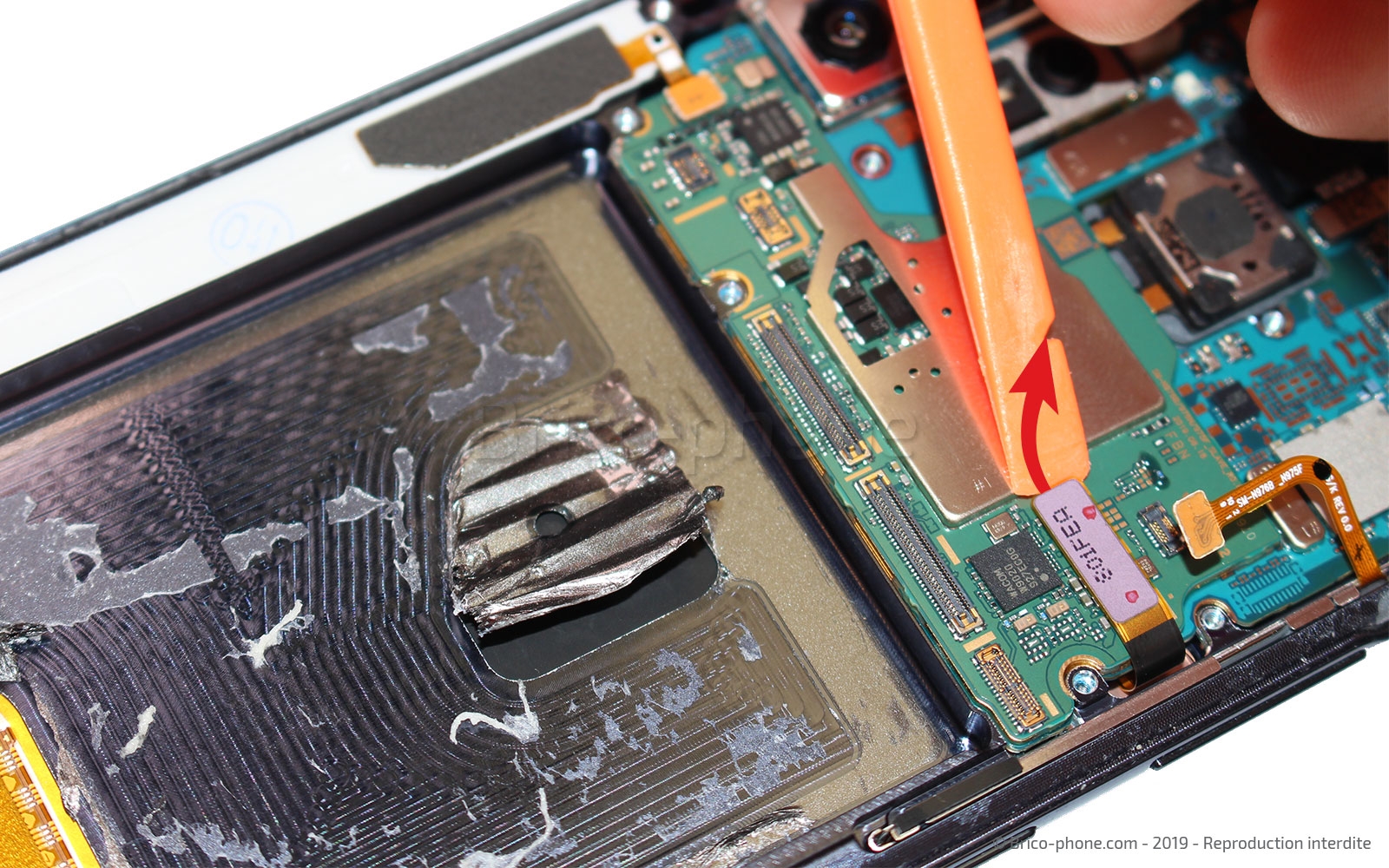

Etape 13 : Déconnecter les nappes des boutons

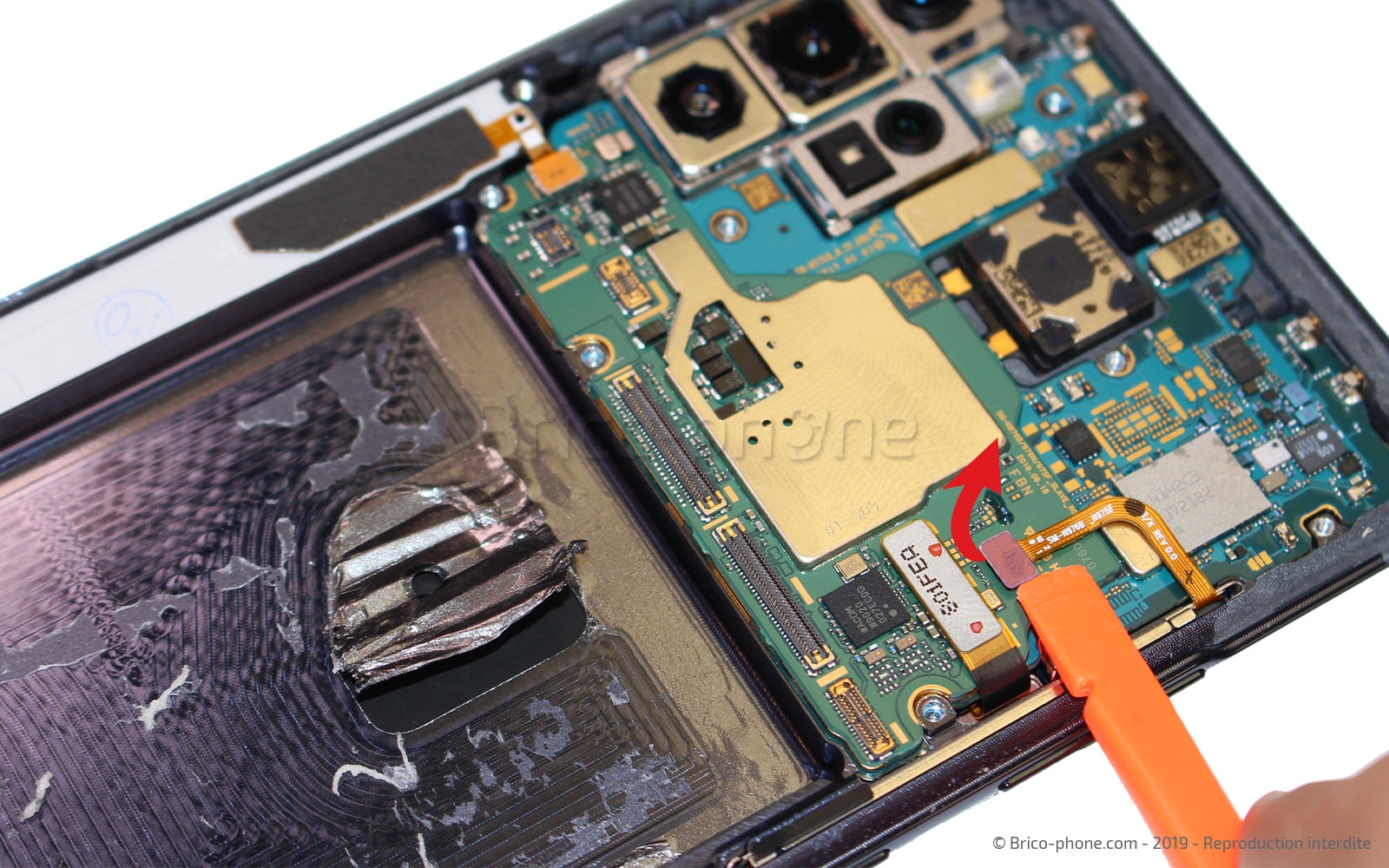

Avec la spatule en nylon, déconnectez les trois nappes encore branchées à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

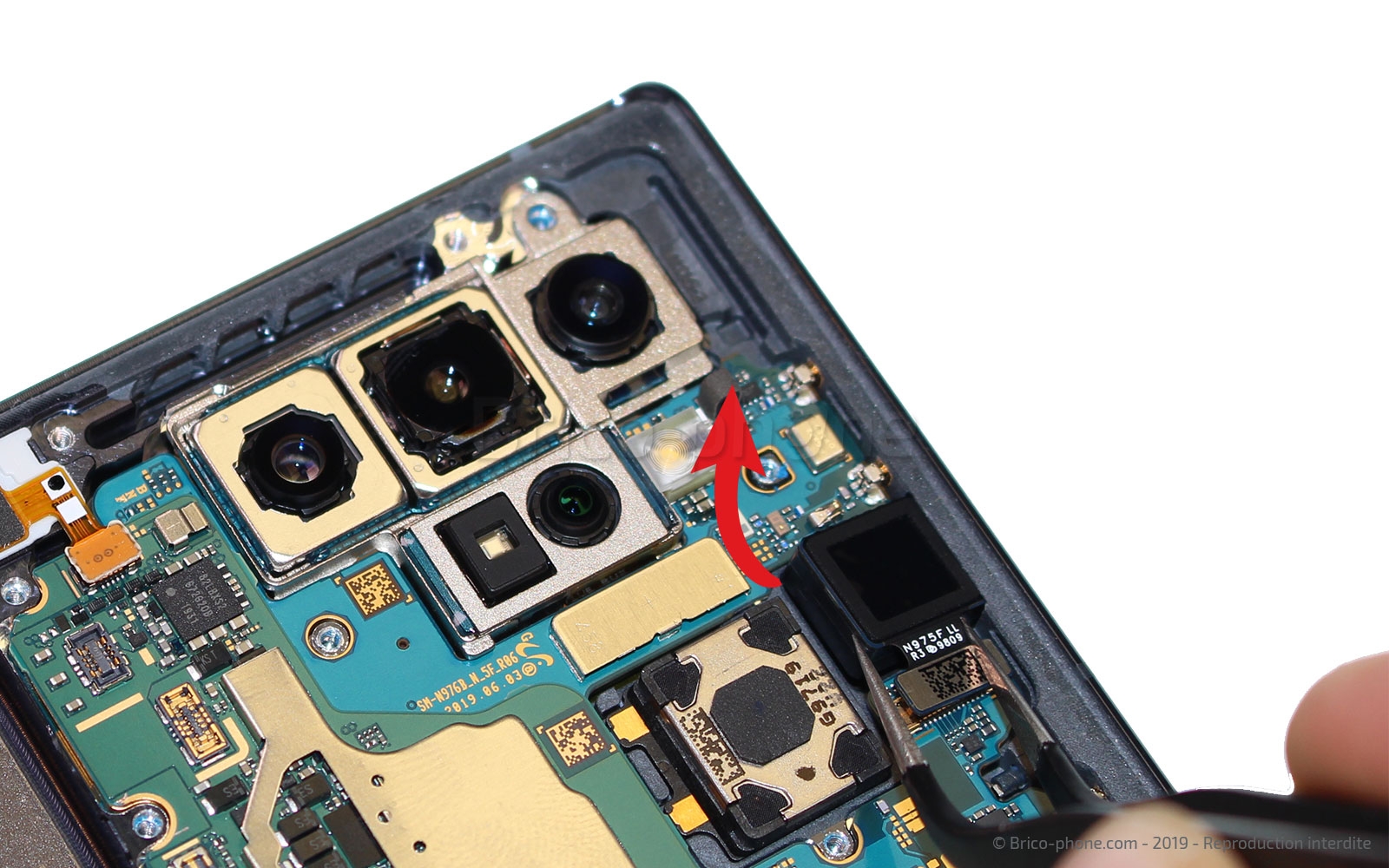

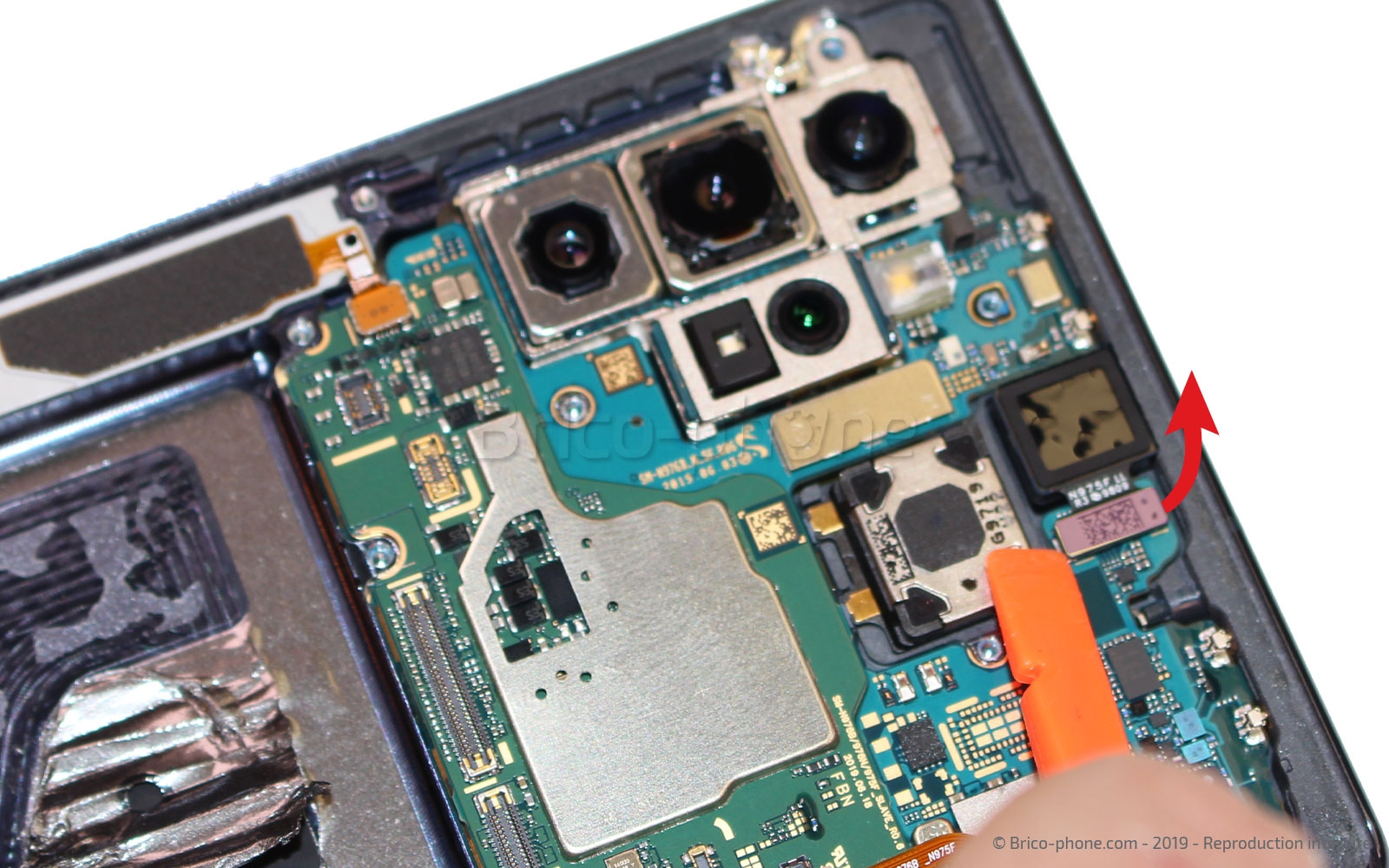

Etape 14 : Sortir la caméra avant

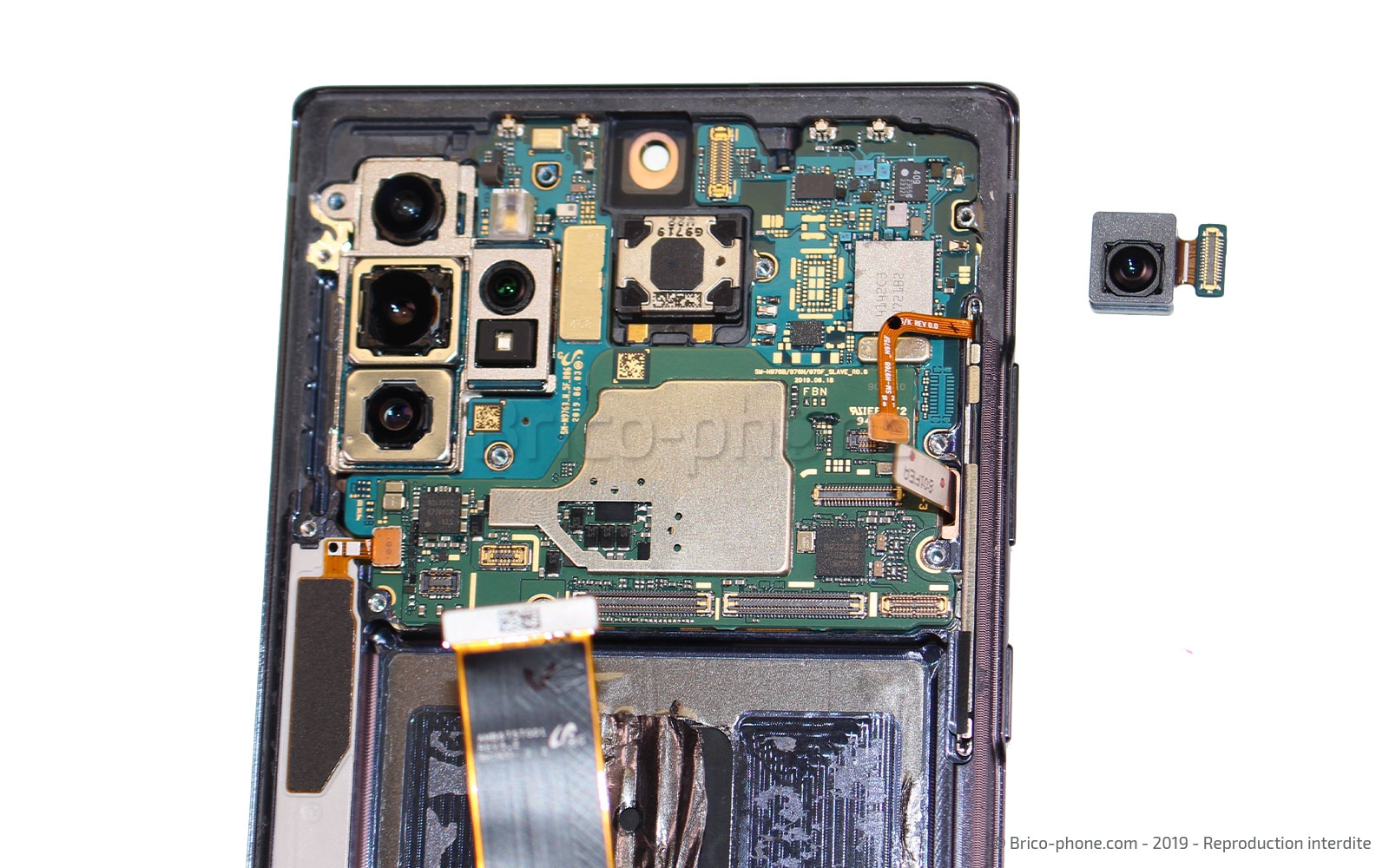

Comme pour l'étape précédente, il faut déconnecter la nappe de l'appareil photo avant. Ensuite, à l'aide de la pincette en métal, vous pouvez sortir la caméra frontale de son emplacement.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Caméra Avant pour Samsung Galaxy Note 10 et Note 10+
44,90 €

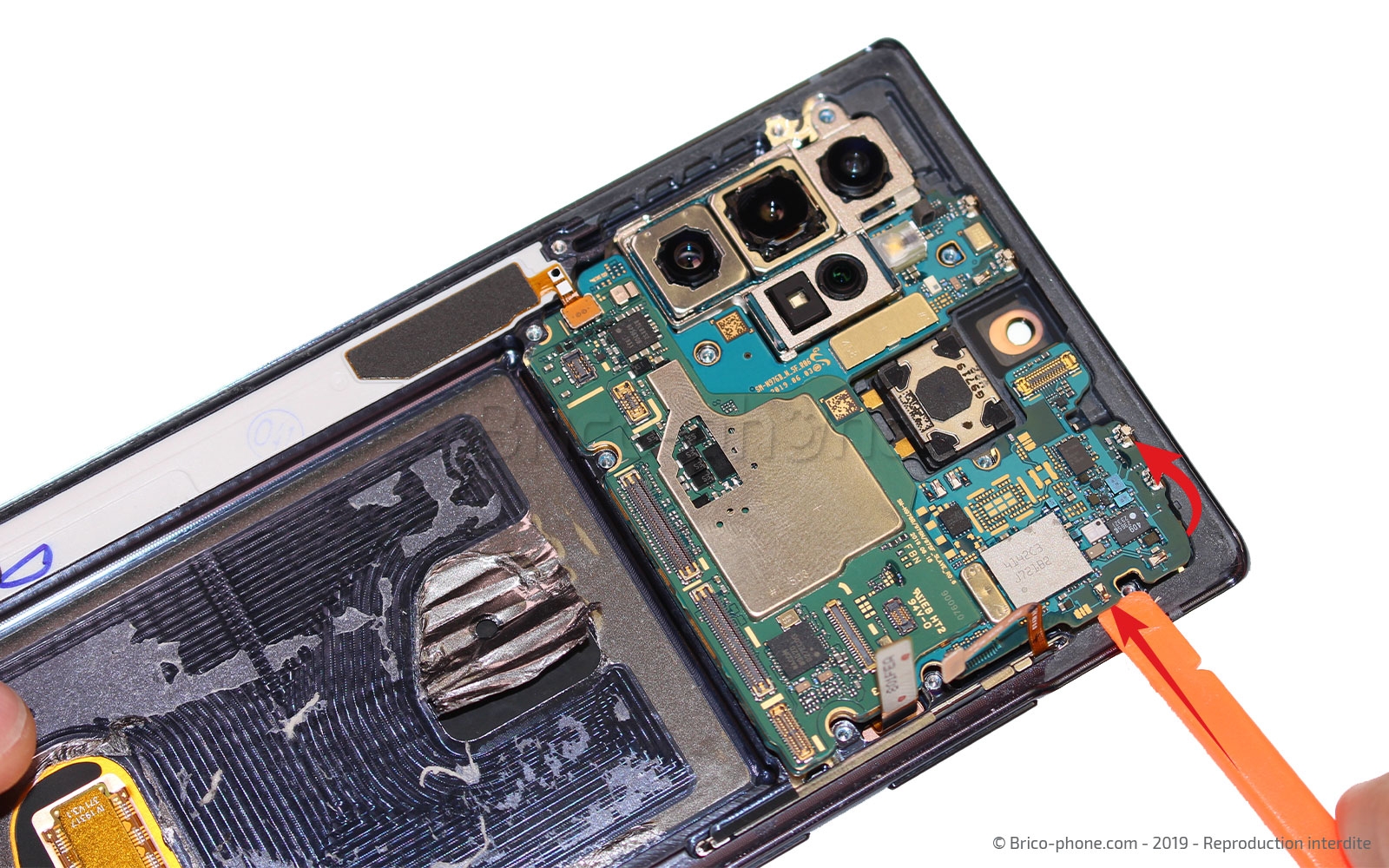

Etape 15 : Libérer la carte mère du châssis

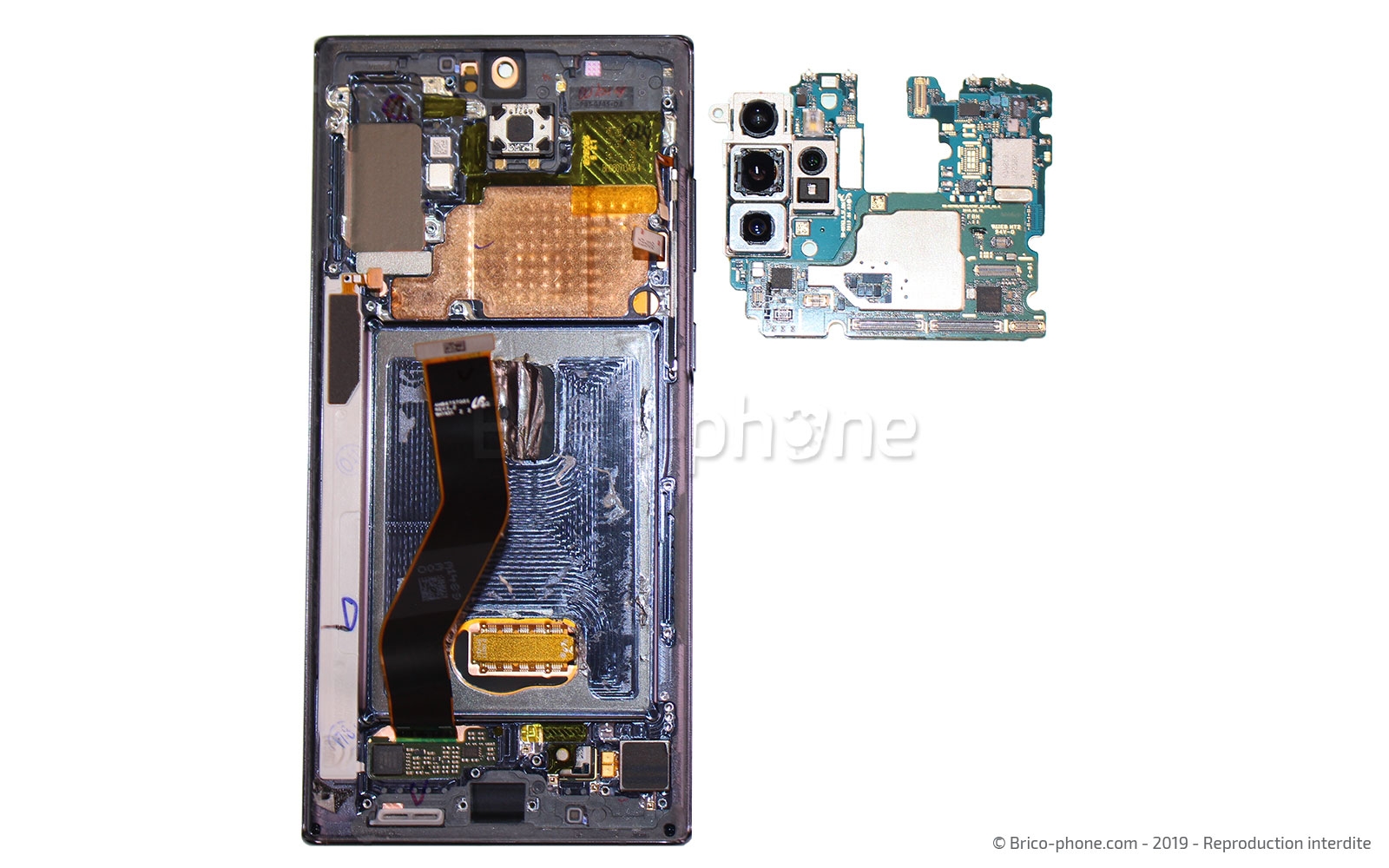

En vous aidant du levier en orange, soulevez la carte mère avant de la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

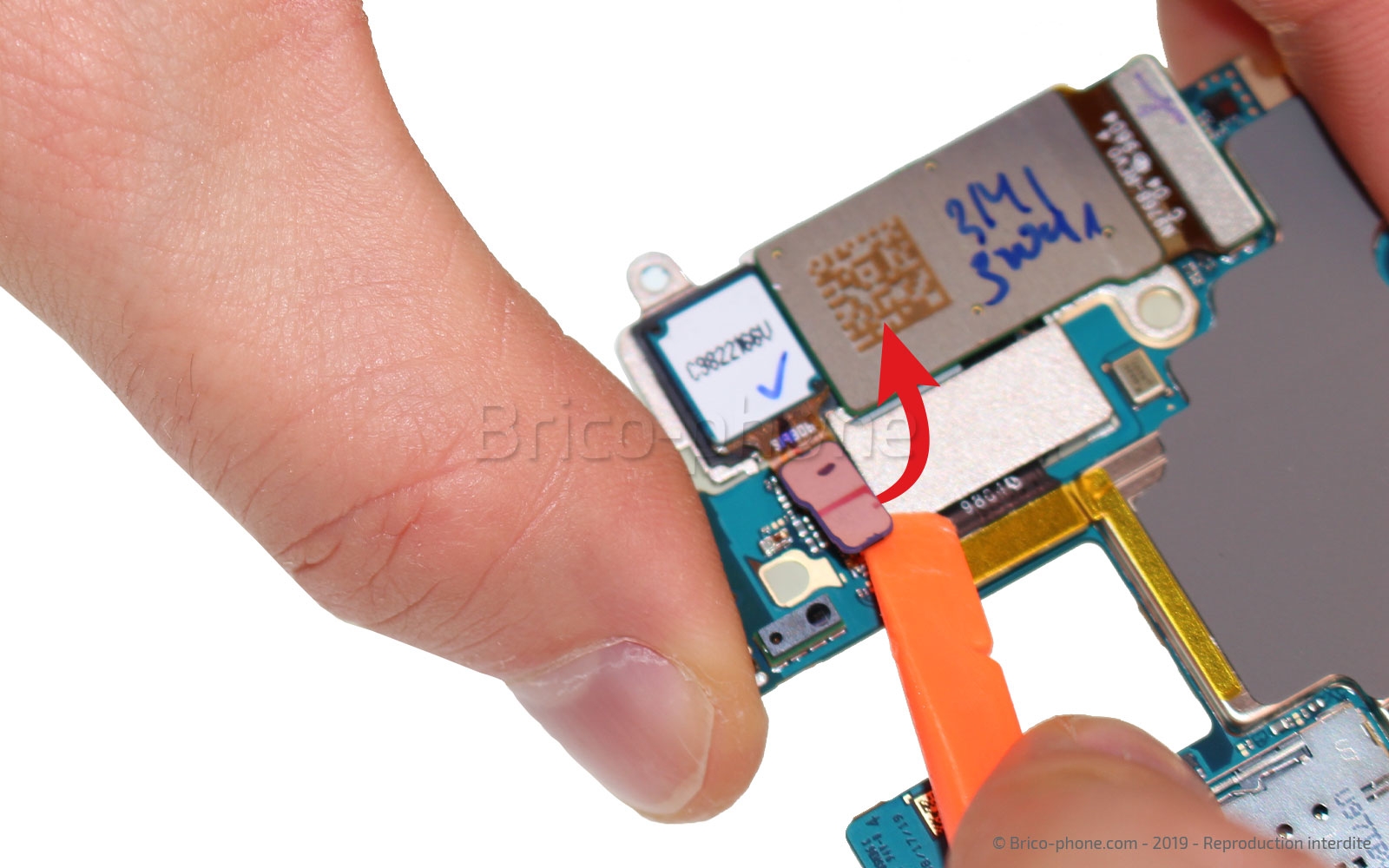

Etape 16 : Extraire les caméras arrières

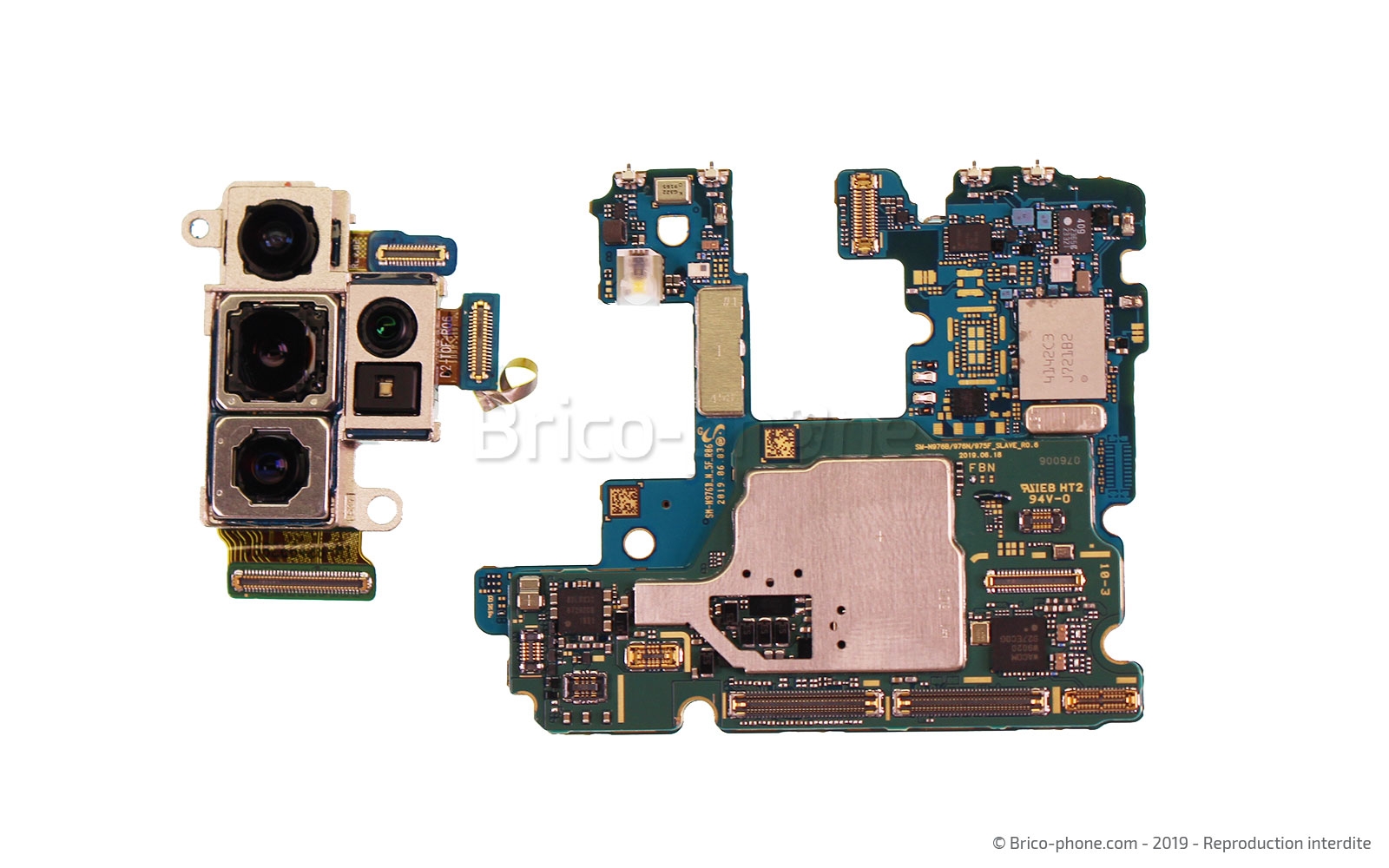

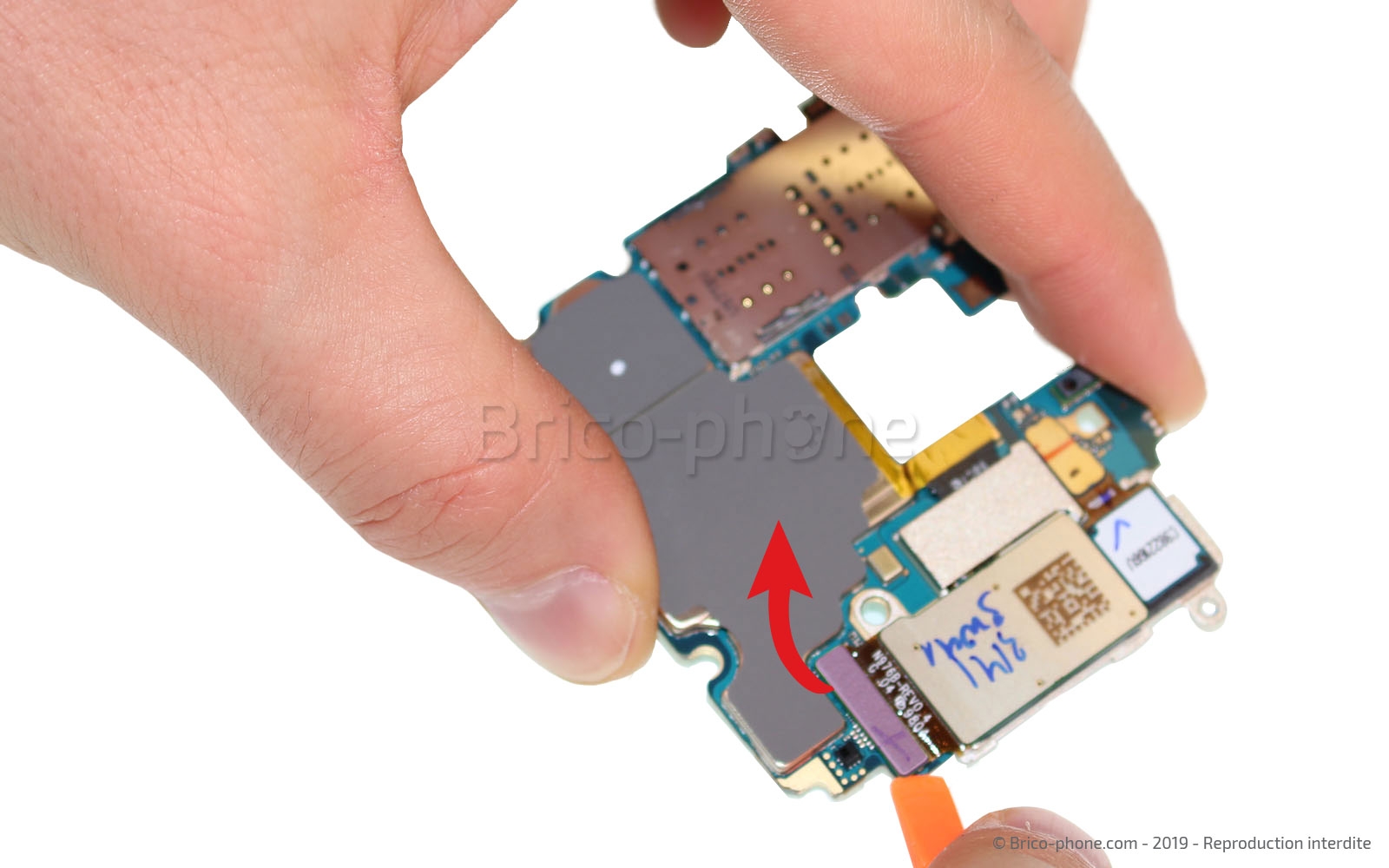

Débranchez les différentes nappes des caméras arrières pour pouvoir les dissocier de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 17 : Récupérer le haut-parleur interne et le vibreur

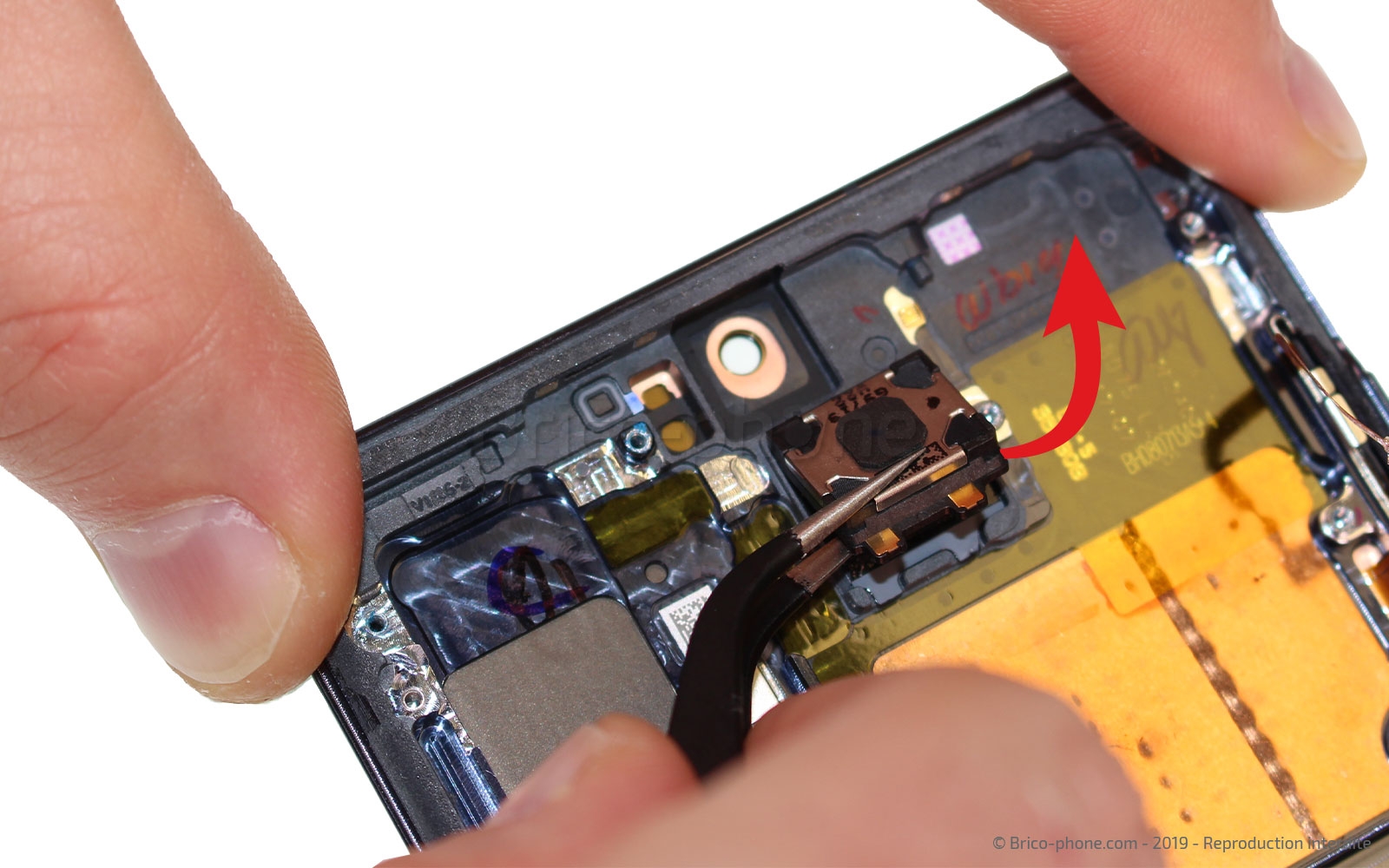

A l'aide de la pincette métallique, décollez le haut-parleur interne du châssis ainsi que le vibreur.
Outils du kit utilisés
Outils du kit utilisés

Vue éclatée

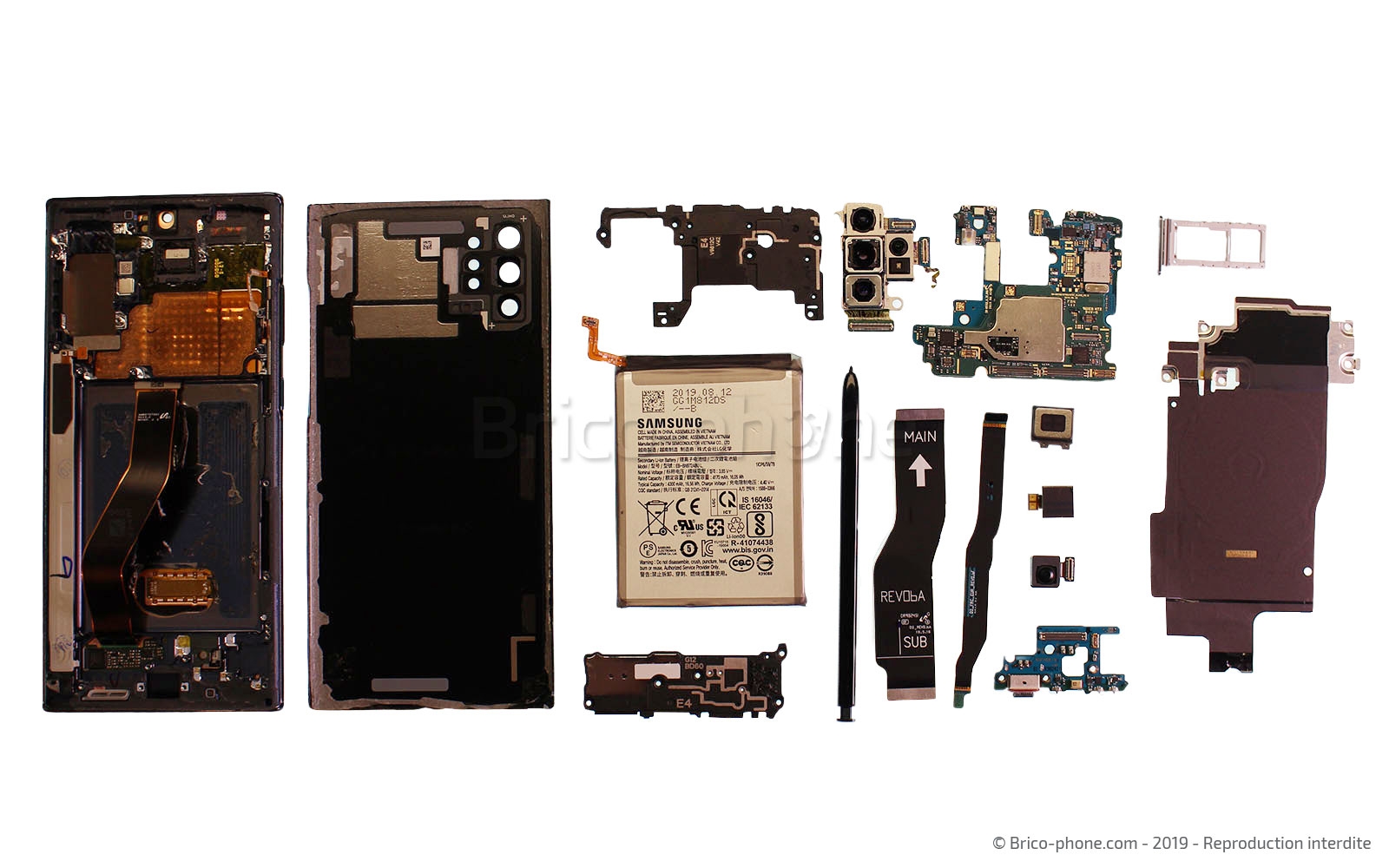

Le démontage complet du Samsung Galaxy Note 10 Plus est maintenant terminé. Pour le remonter, il vous suffit de suivre les étapes précédentes dans l'ordre inverse.
