Changement du bloc écran complet avec batterie sur P Smart Z

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 11/20
P Smart Z | Temps estimé : 50 min | Difficulté : 3/5

Il est temps de remplacer l'écran de votre Huawei P Smart Z ? Brico-Phone vous propose de suivre ce tutoriel photos afin de remplacer la pièce endommagée par un bloc écran complet avec batterie depuis votre domicile.

Diagnostic

›  L'écran de votre smartphone est endommagé...
›  L'écran de votre appareil affiche des traits, tâches...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran Noir COMPLET pré-monté sur châssis + batterie pour Huawei P Smart Z
119,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

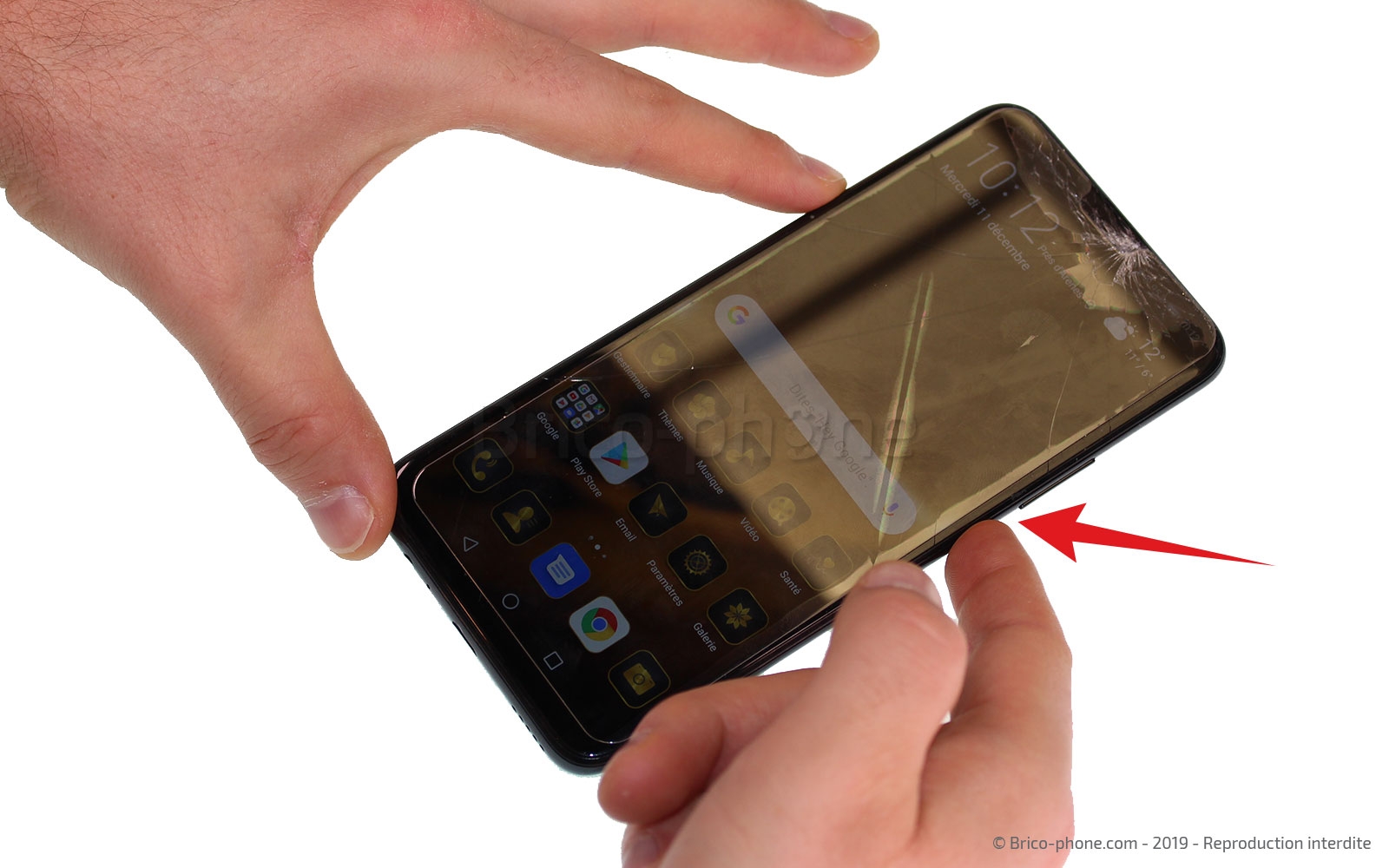

Avant de commencer
Avant toute manipulation, il est important de vérifier que la pièce commandée soit compatible avec le modèle du smartphone.

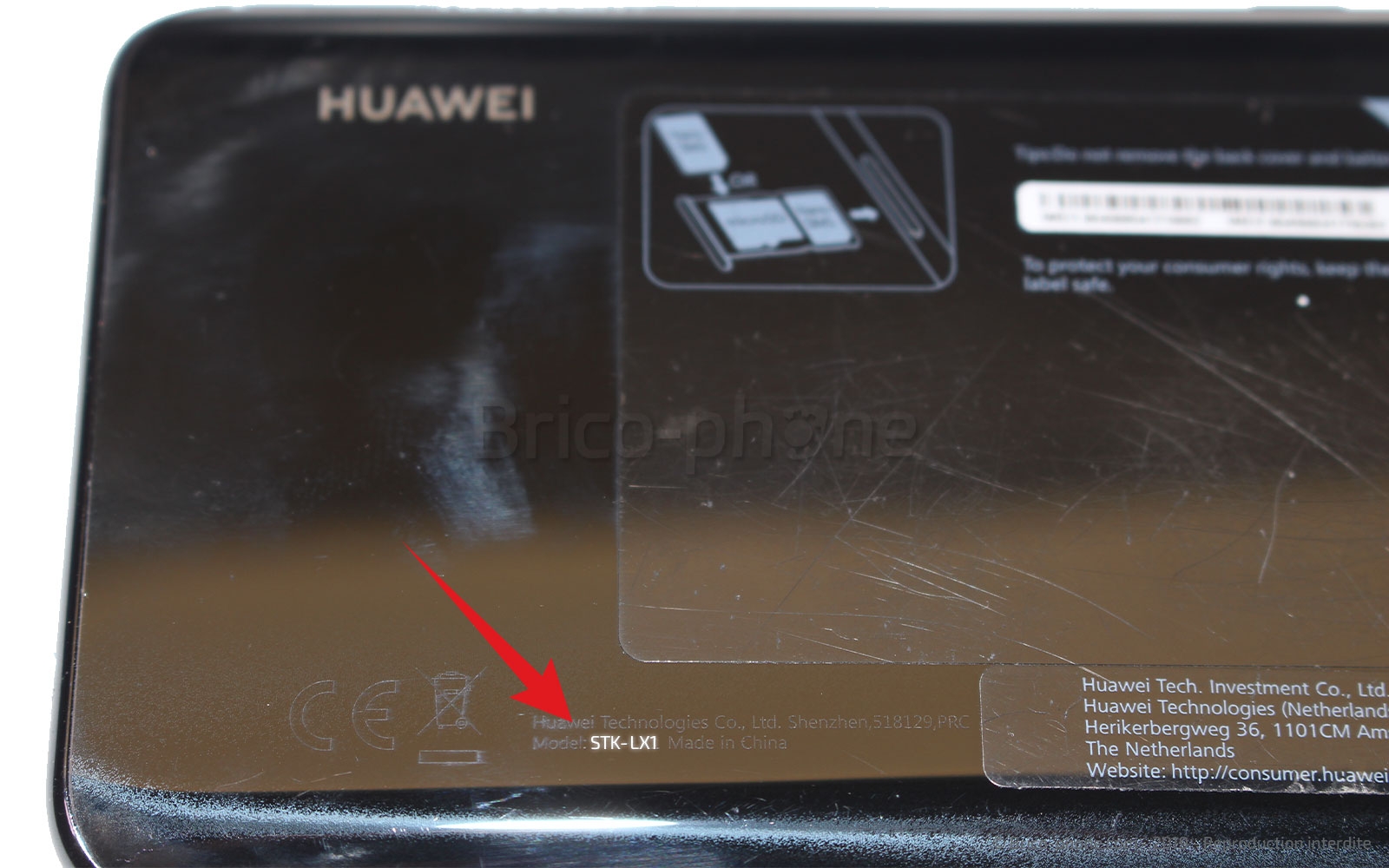

Pour cela, il vous suffit de vous assurer que la référence de votre Huawei P Smart Z soit bien : STK-LX1.

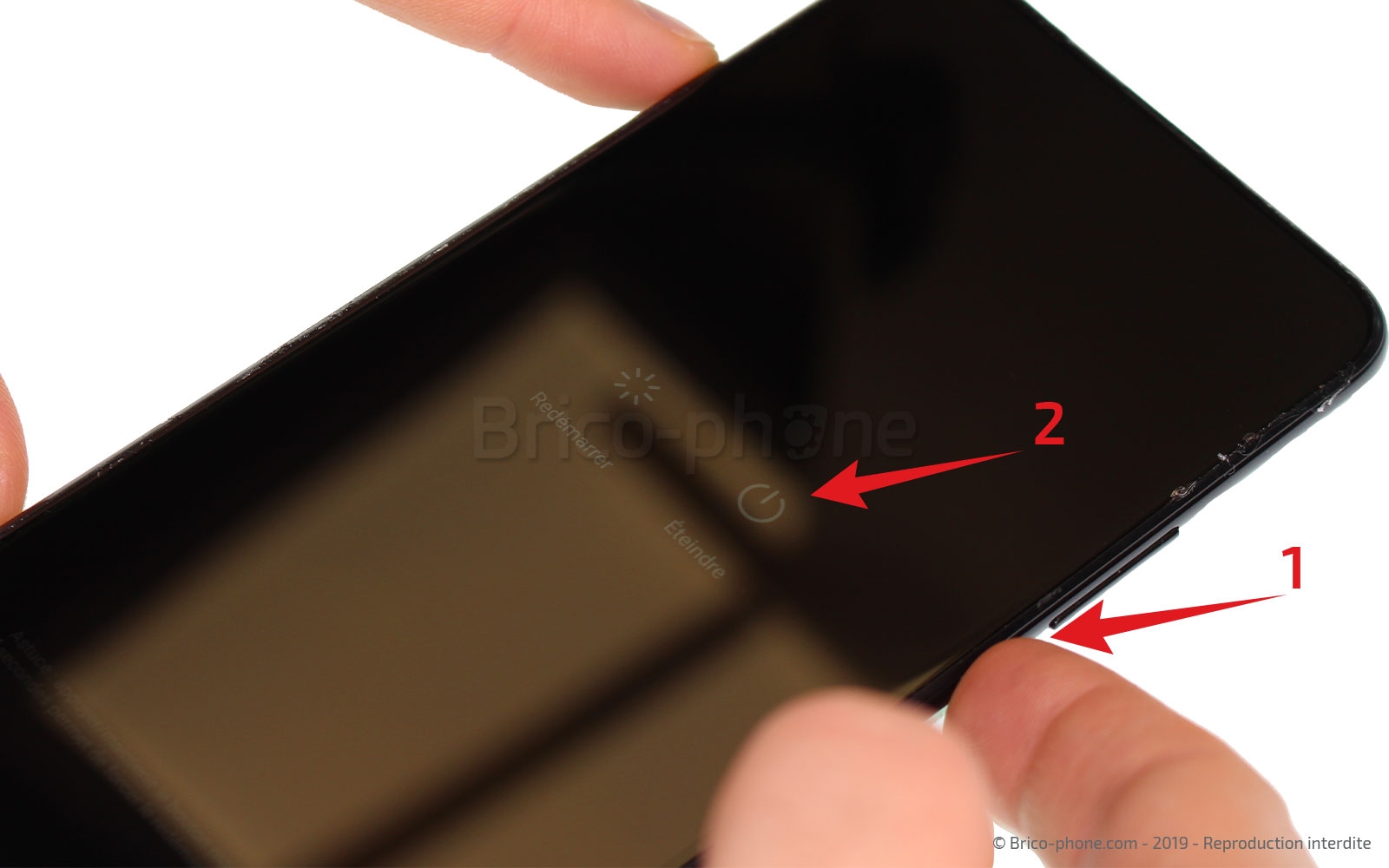

Mettez hors tension votre appareil, assurez-vous d'avoir un espace de travail propre et dégagé puis passez à l'étape suivante.

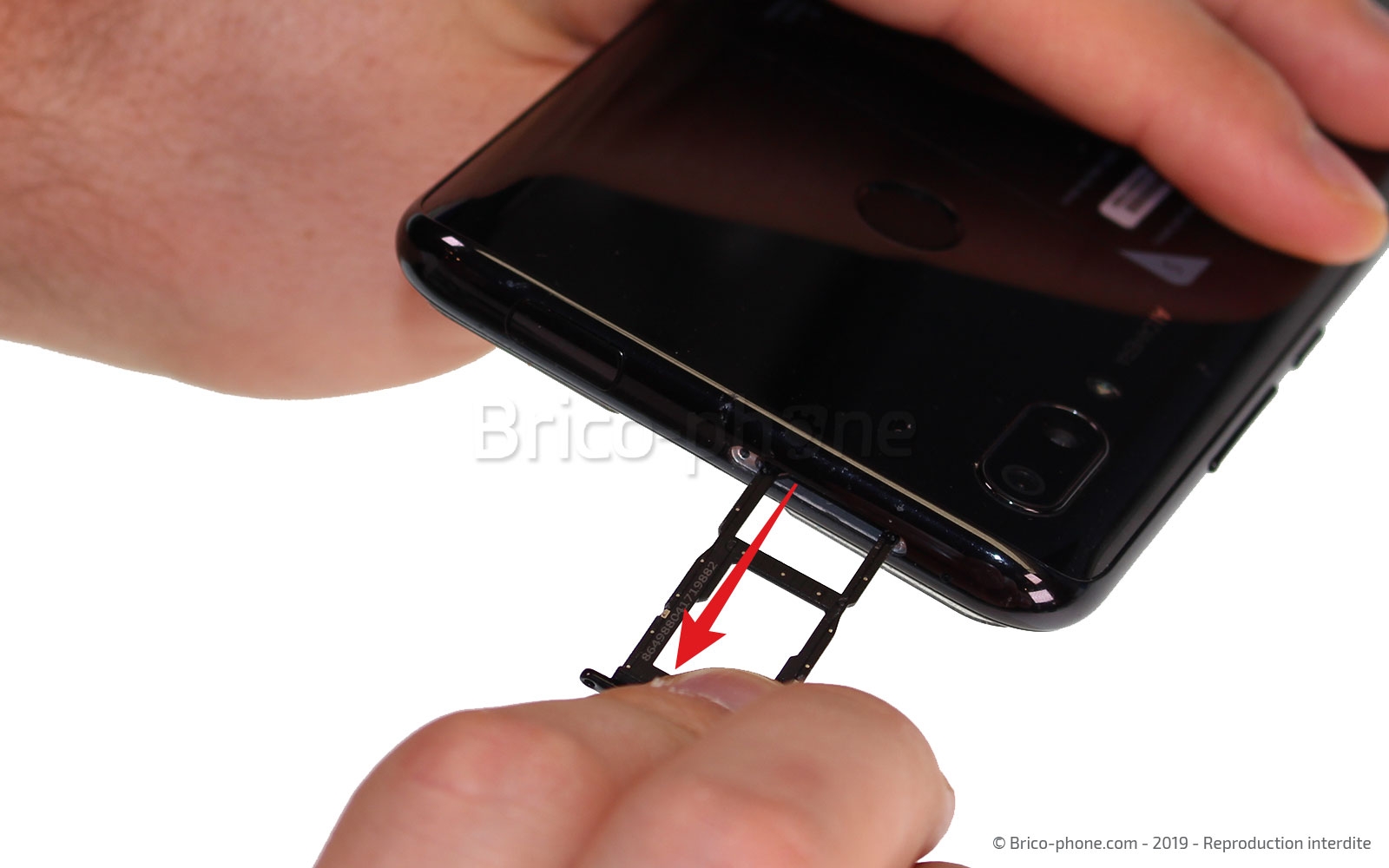

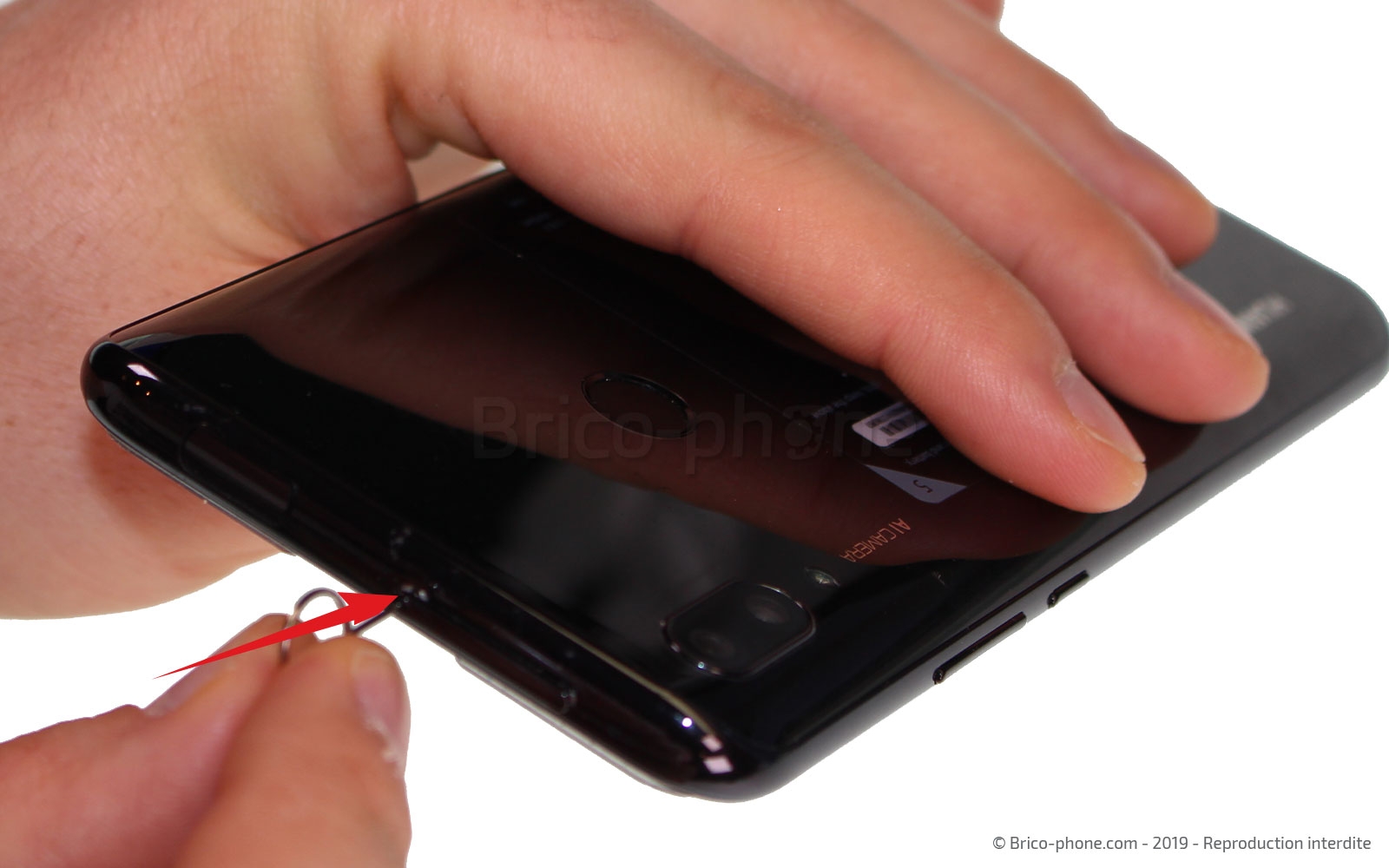

Etape 1 : Extraire le rack Sim
Retirez le tiroir Sim de l'appareil à l'aide de l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière

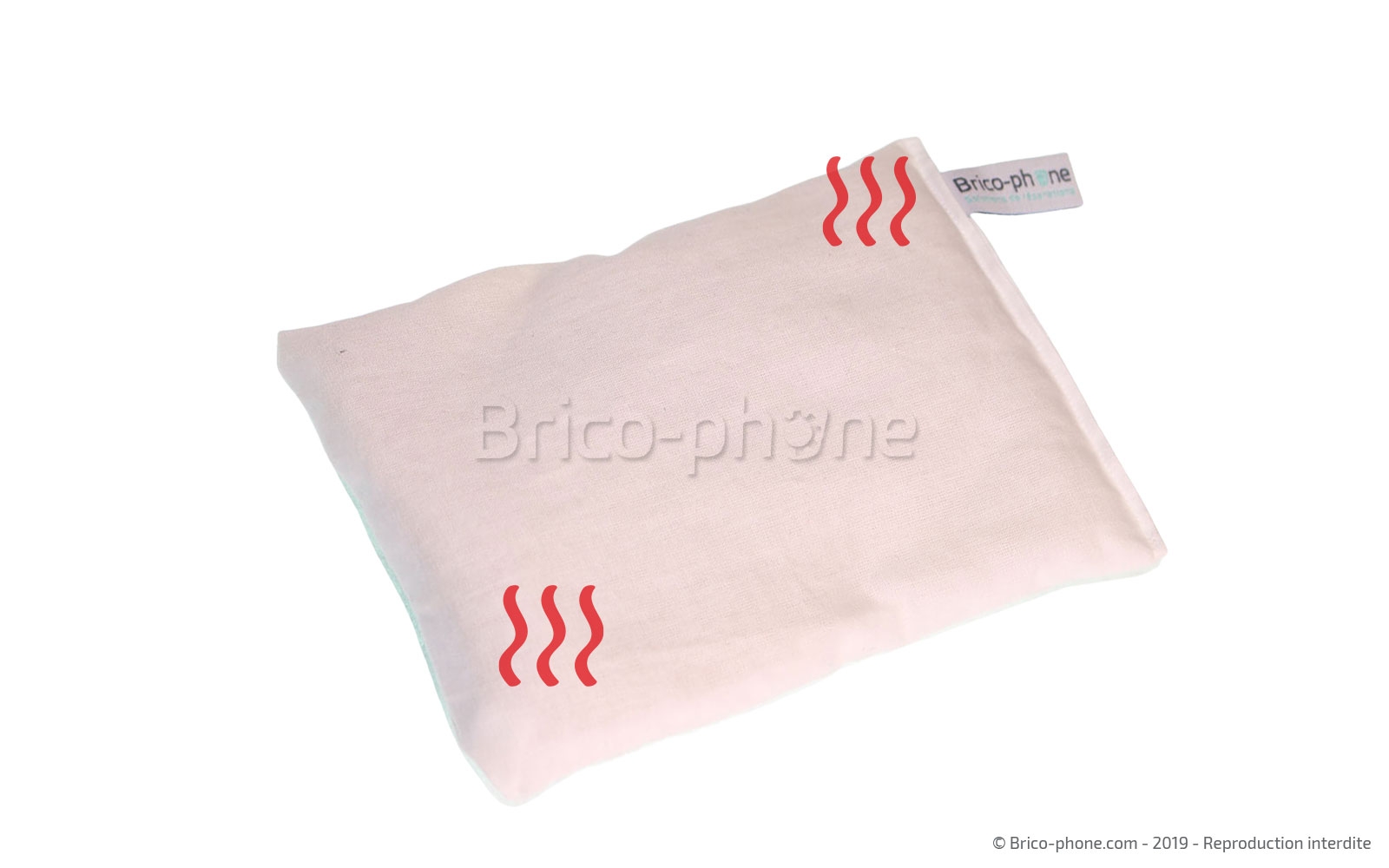

Afin de ramollir la colle du sticker retenant la vitre arrière au châssis, nous utilisons un décapeur thermique ou un petit coussin chauffant.
Néanmoins, vous pouvez utiliser votre sèche-cheveux pour cette étape.

Attention, ne chauffez pas à plus de 80°C car cela risquerait d'endommager les composants du smartphone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

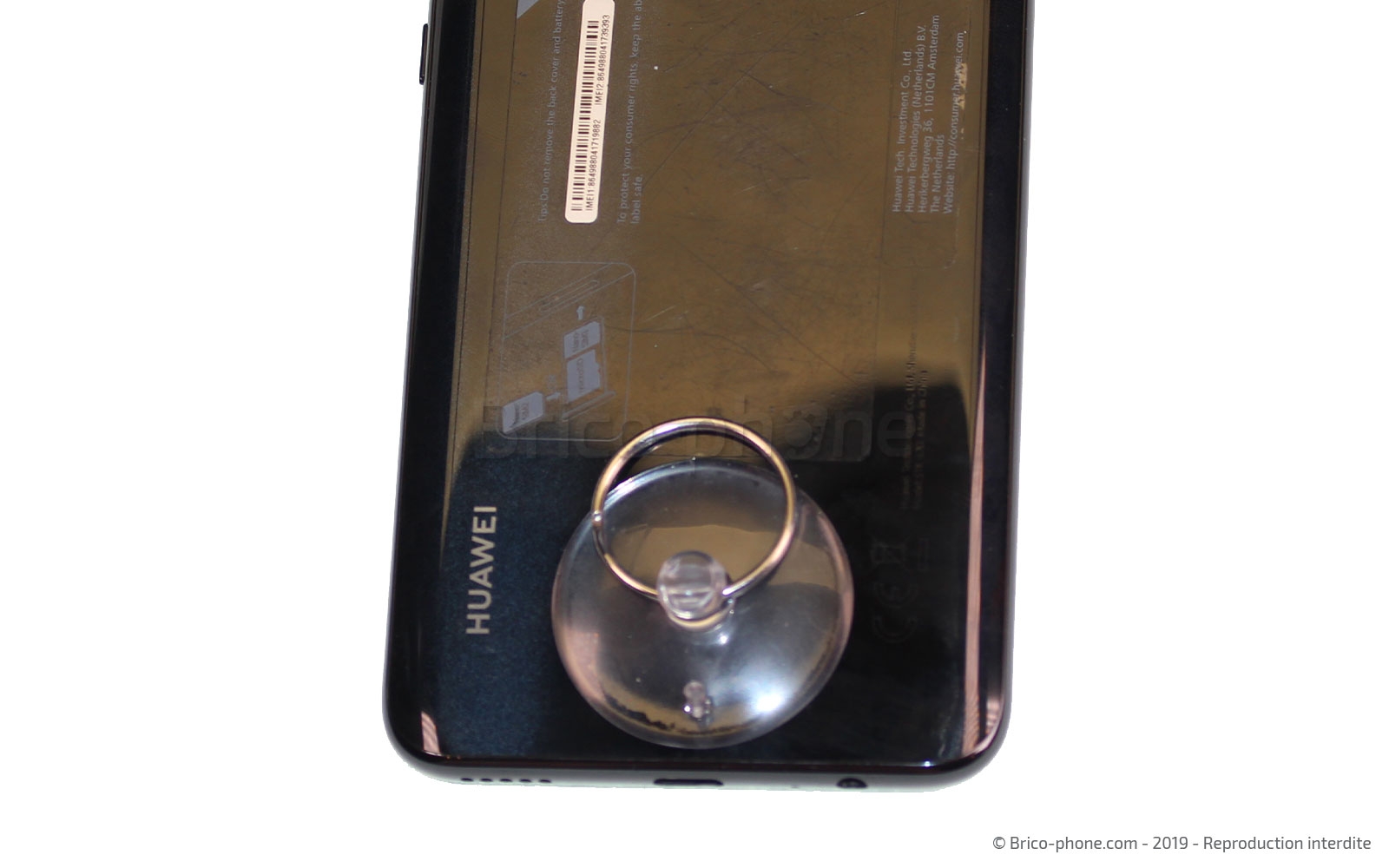

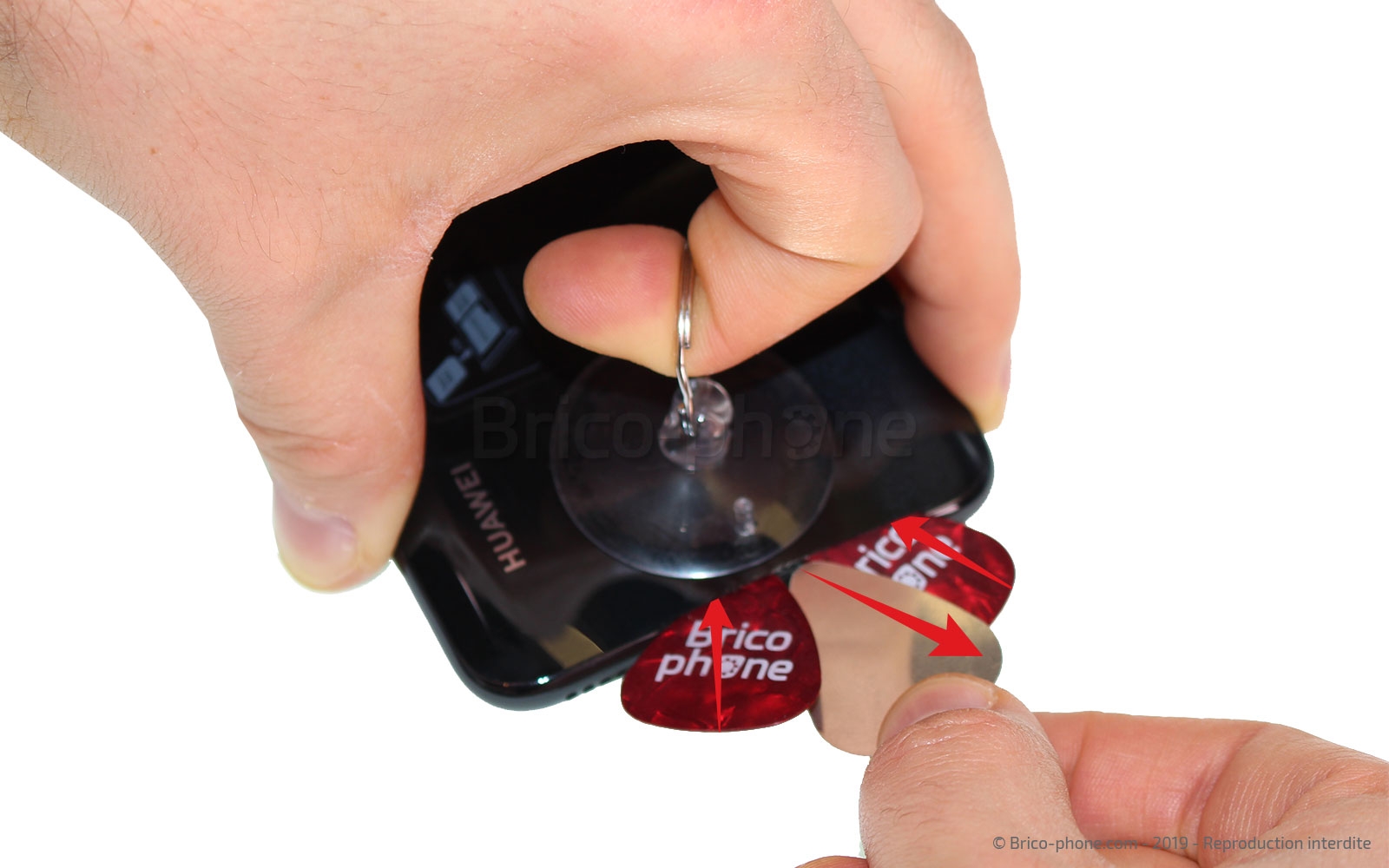

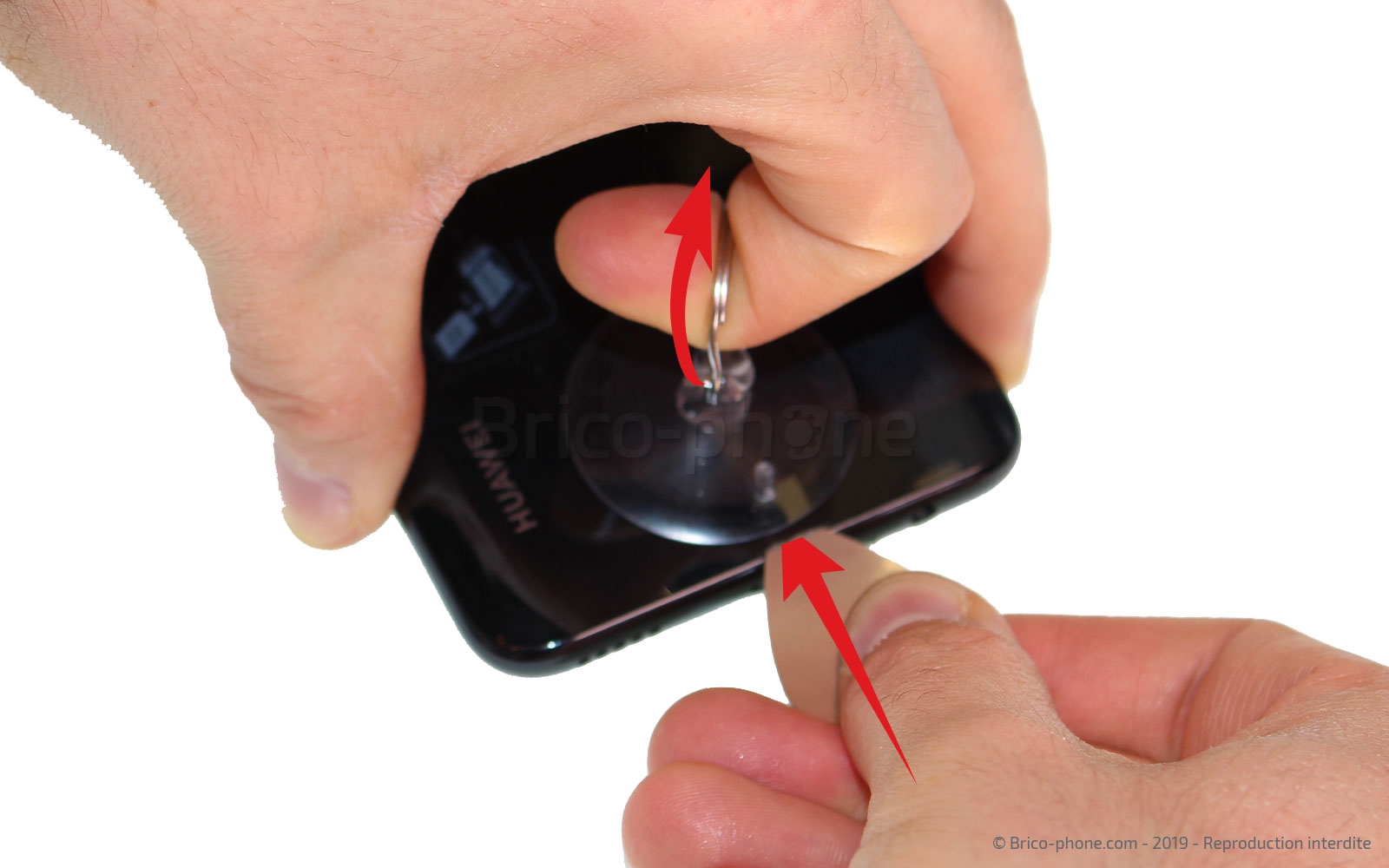

Etape 3 : Créer un interstice

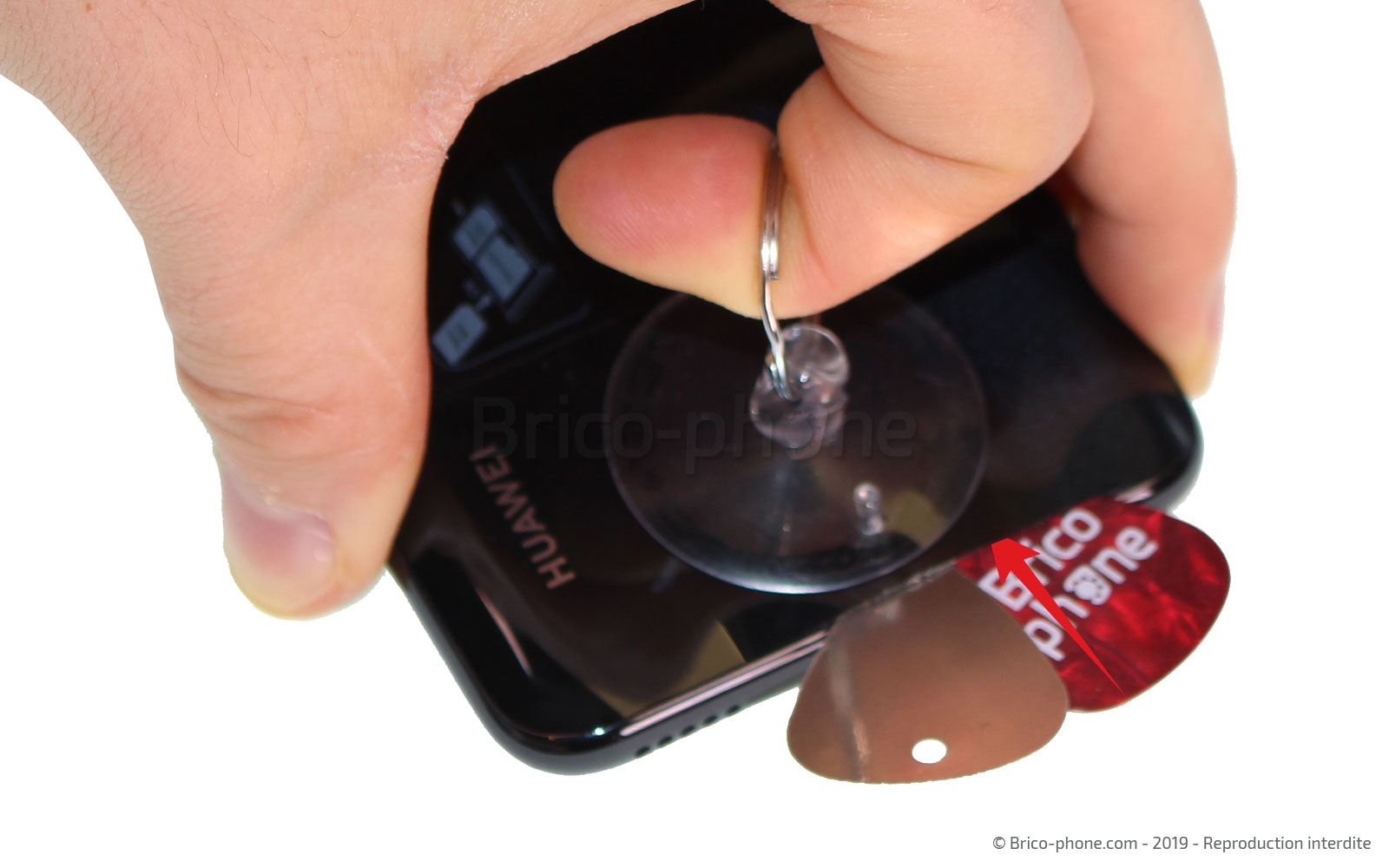

Placez la ventouse au bas de votre smartphone afin de pouvoir créer un interstice en tirant sur l'anneau de cette dernière. Dans un même temps, il vous faut glisser le médiator en métal percé dans la fente afin de pouvoir commencer le décollage de la vitre arrière.

Ensuite, remplacez le médiator en métal par la version en plastique afin de ne pas endommager la coque arrière.
Outils du kit utilisés
Outils du kit utilisés

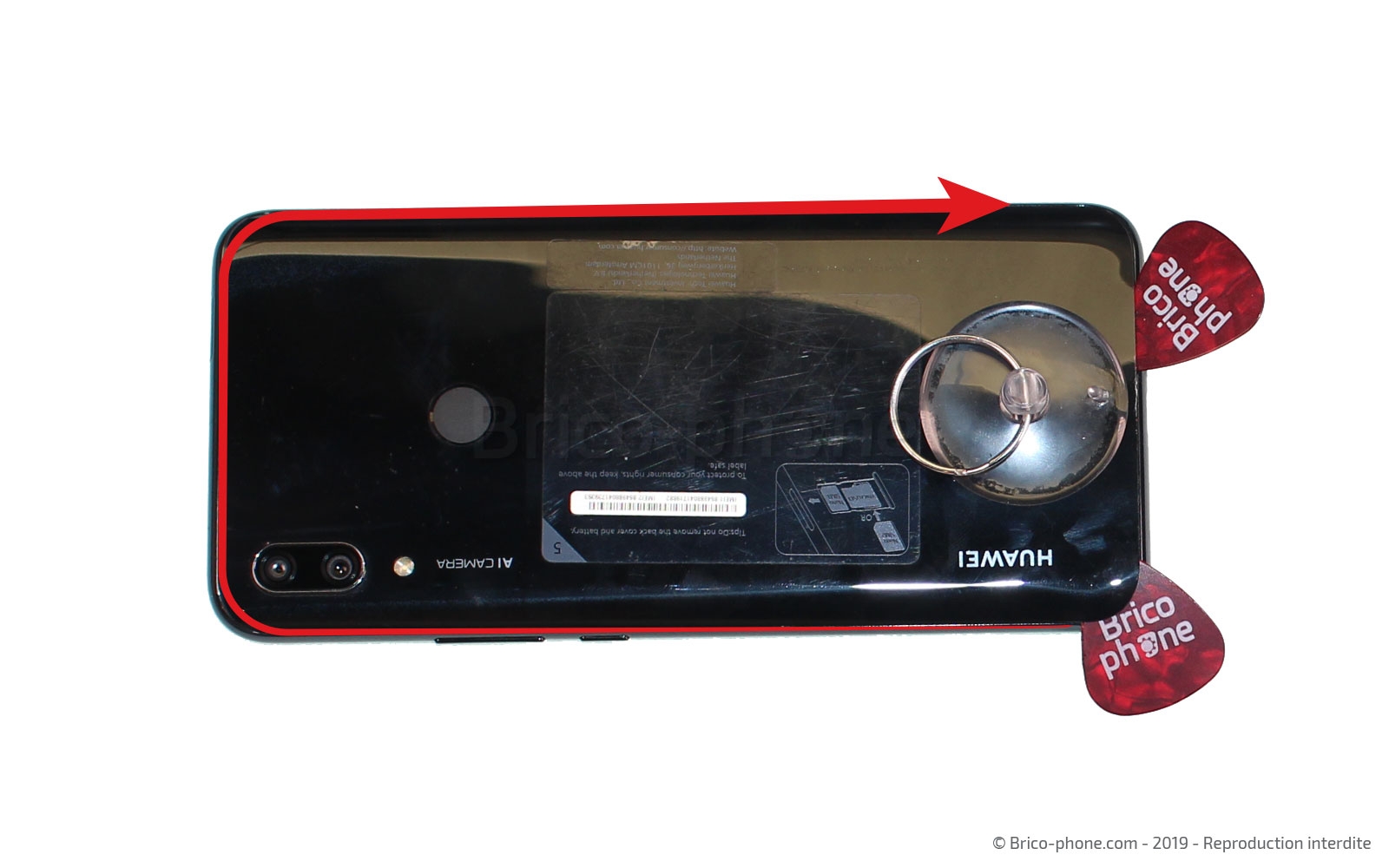

Etape 4 : Ouvrir la vitre arrière
Servez-vous des deux médiators en plastique pour faire le tour de la vitre arrière afin de la décoller du châssis. Il est possible d'utiliser la carte en PVC si vous sentez de la résistance.

Cependant, faites attention à la rallonge du lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

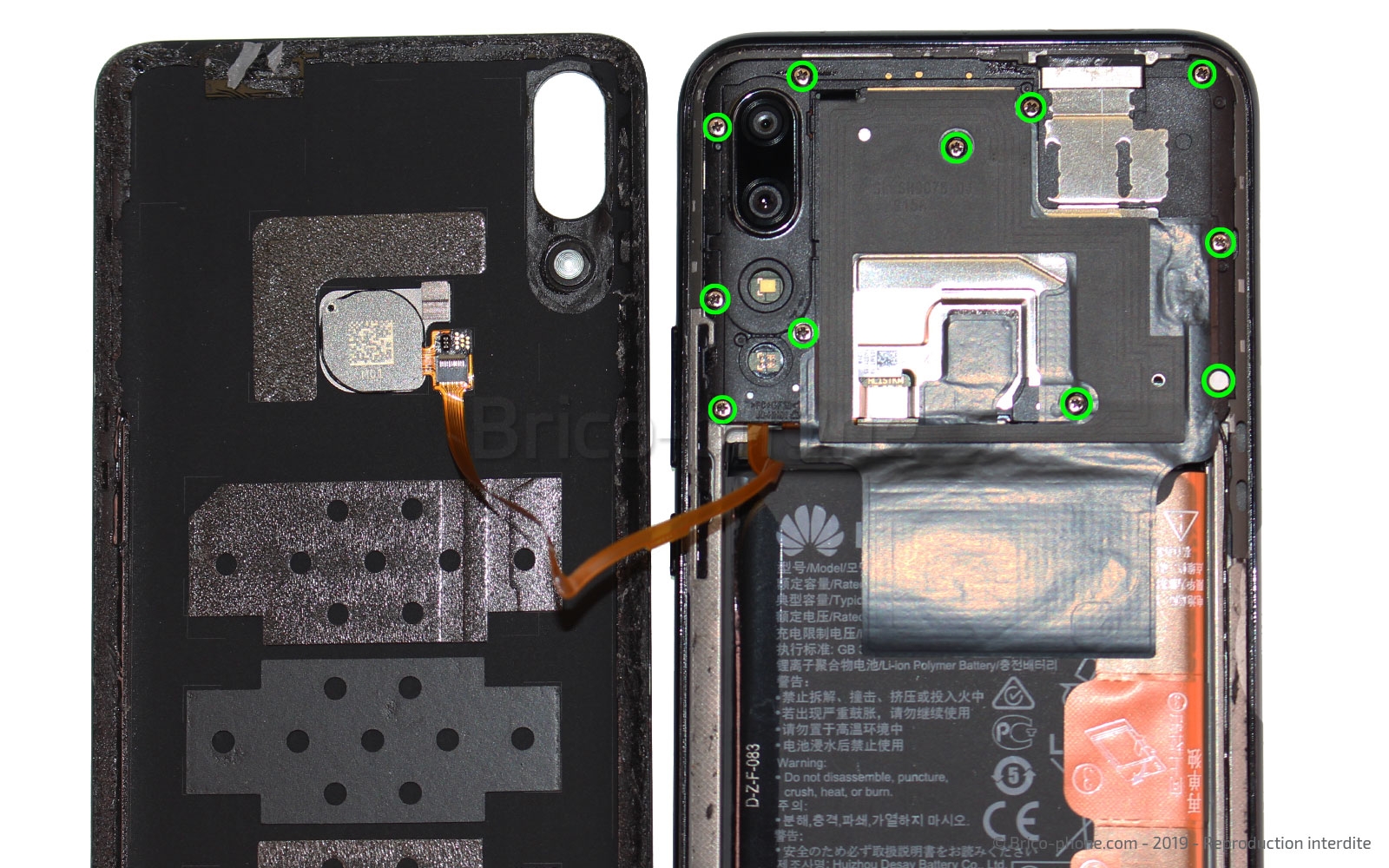

Etape 5 : Retirer l'antenne NFC
Munissez-vous du tournevis cruciforme pour extraire les 9 vis de la la plaquette de l'antenne NFC. Ensuite, soulevez la protection avec le levier en nylon pour laisser place à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

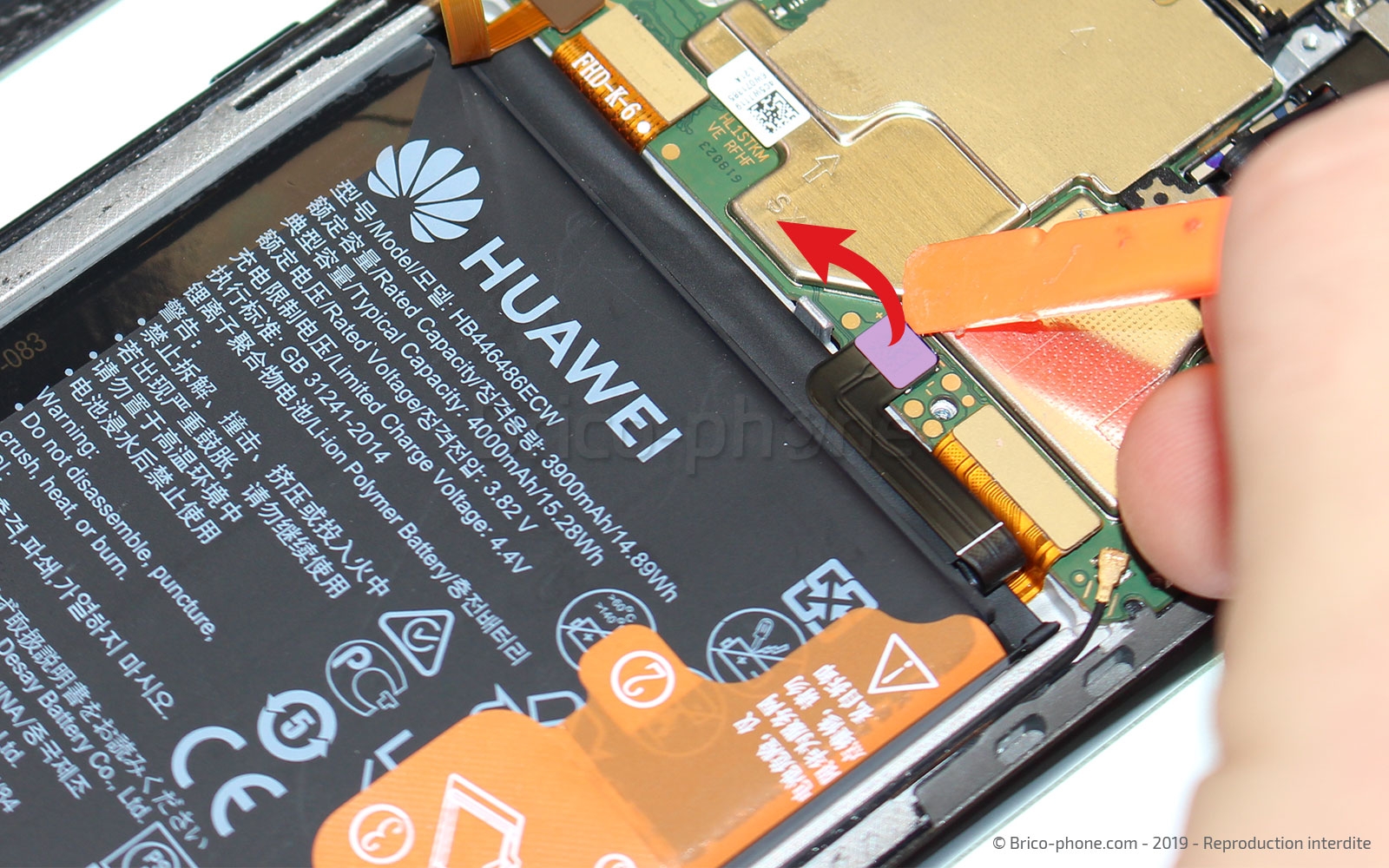

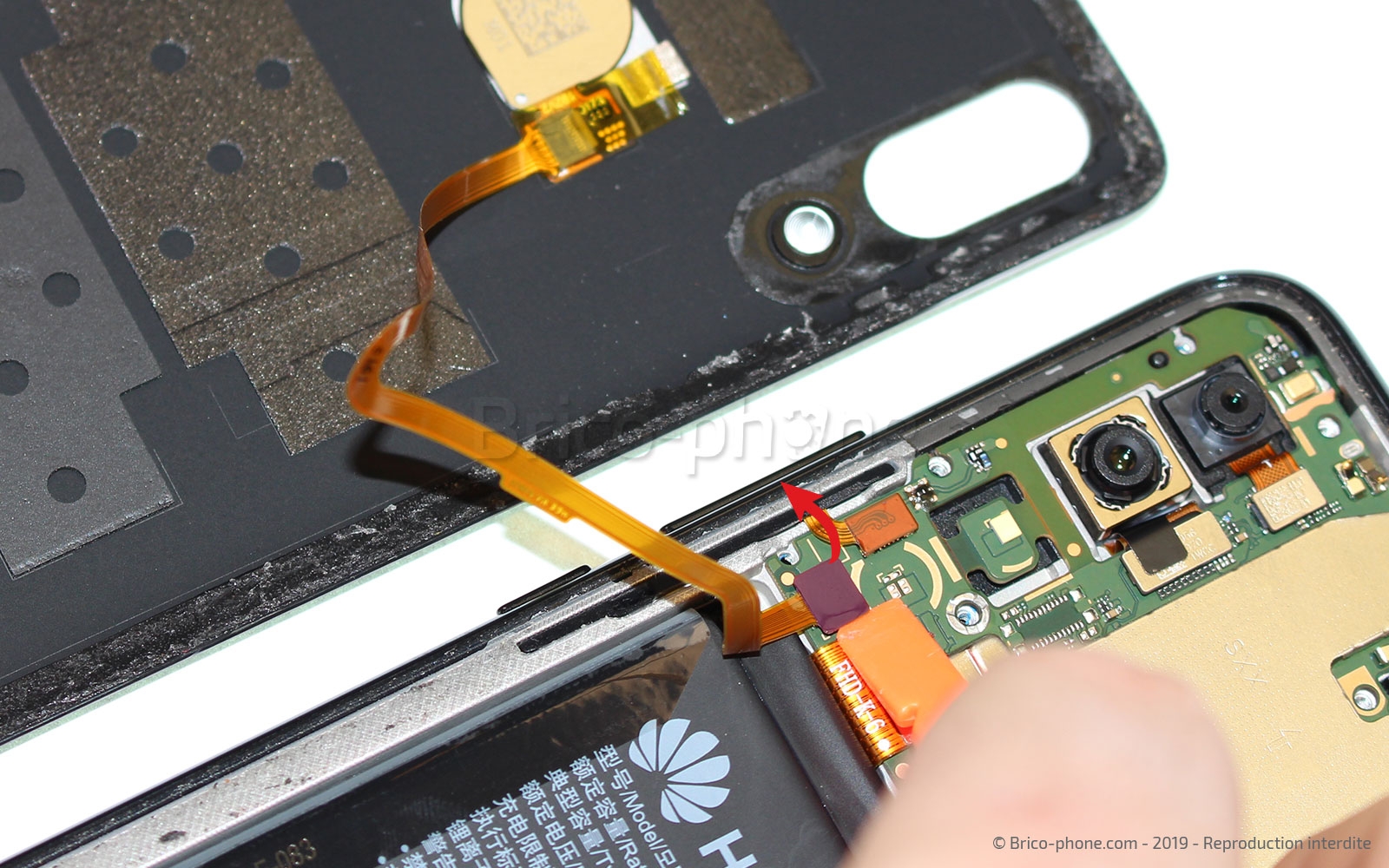

Etape 6 : Déconnecter la batterie et le lecteur d'empreintes
Toujours avec le même ustensile, déconnectez la nappe du lecteur d'empreintes ainsi que celle de la batterie.
Outils du kit utilisés
Outils du kit utilisés

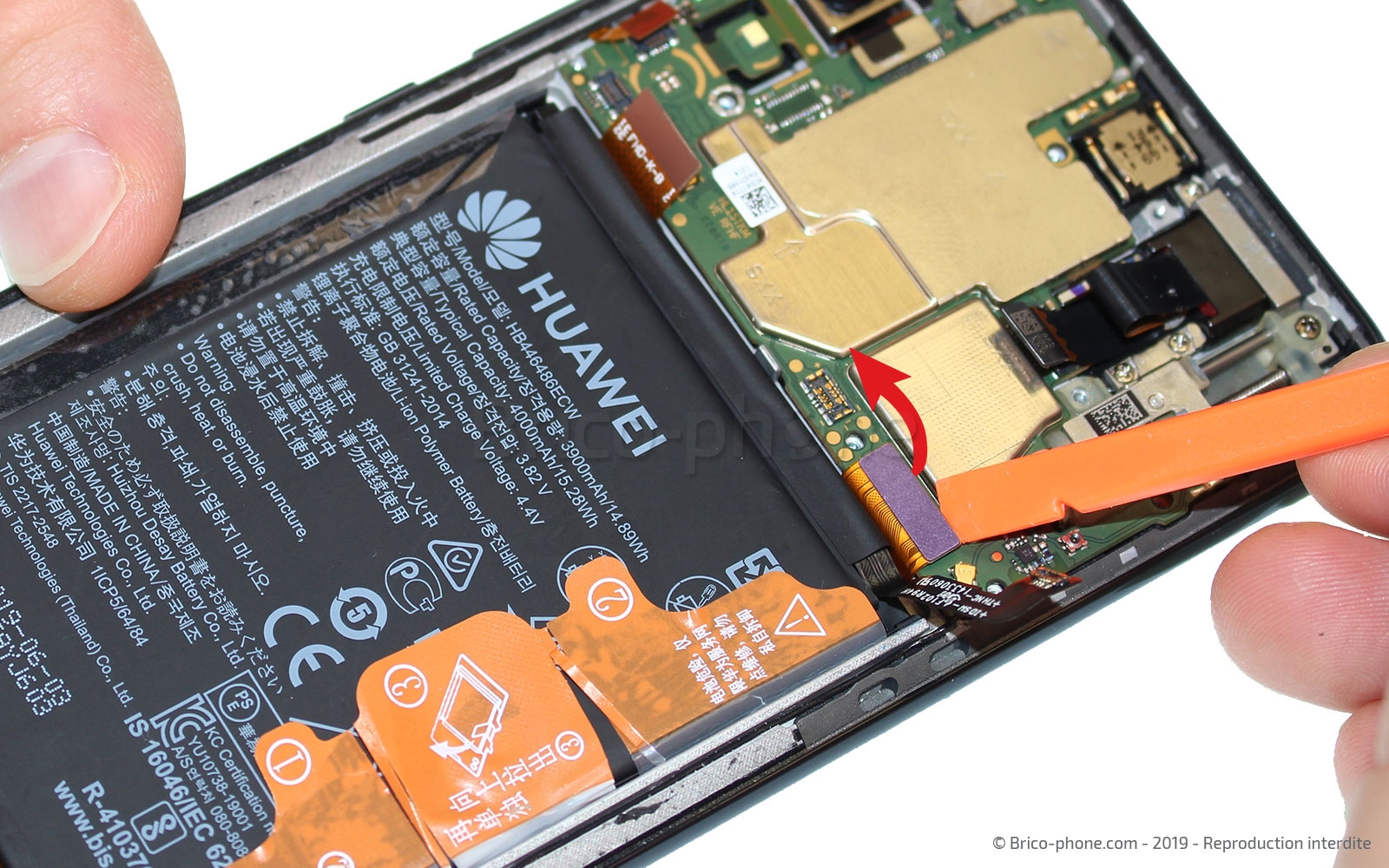

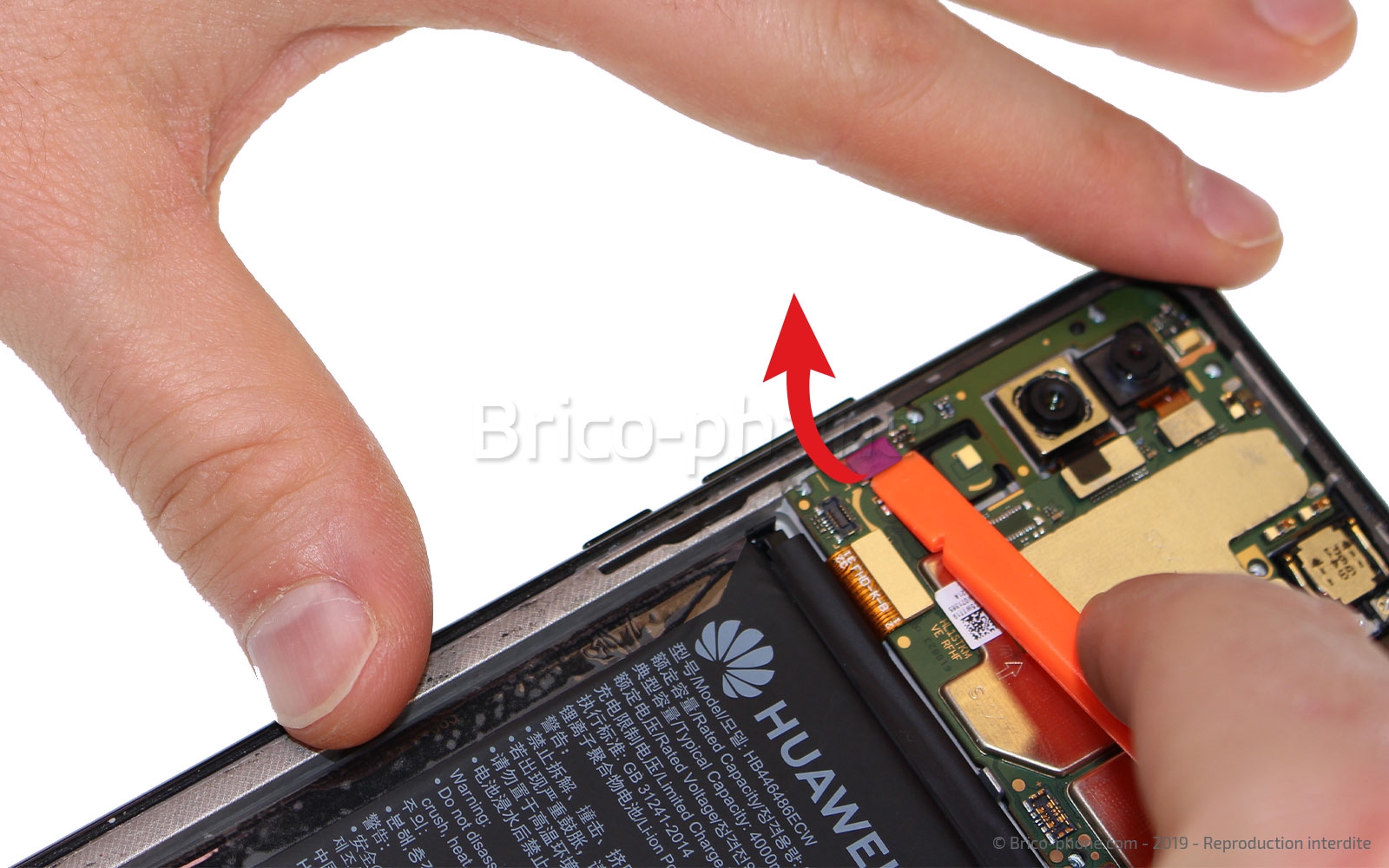

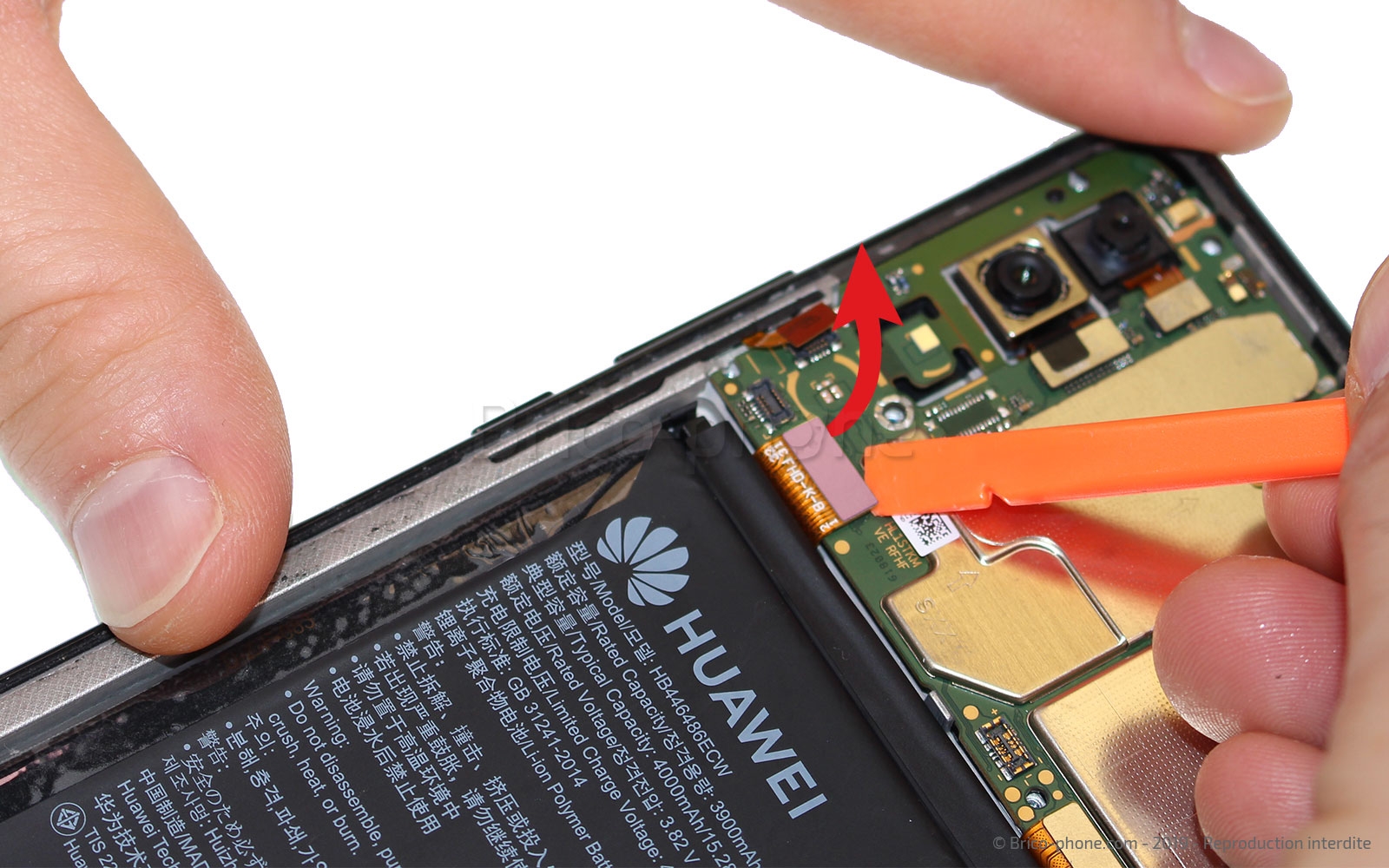

Etape 7 : Débrancher les autres nappes de la carte mère

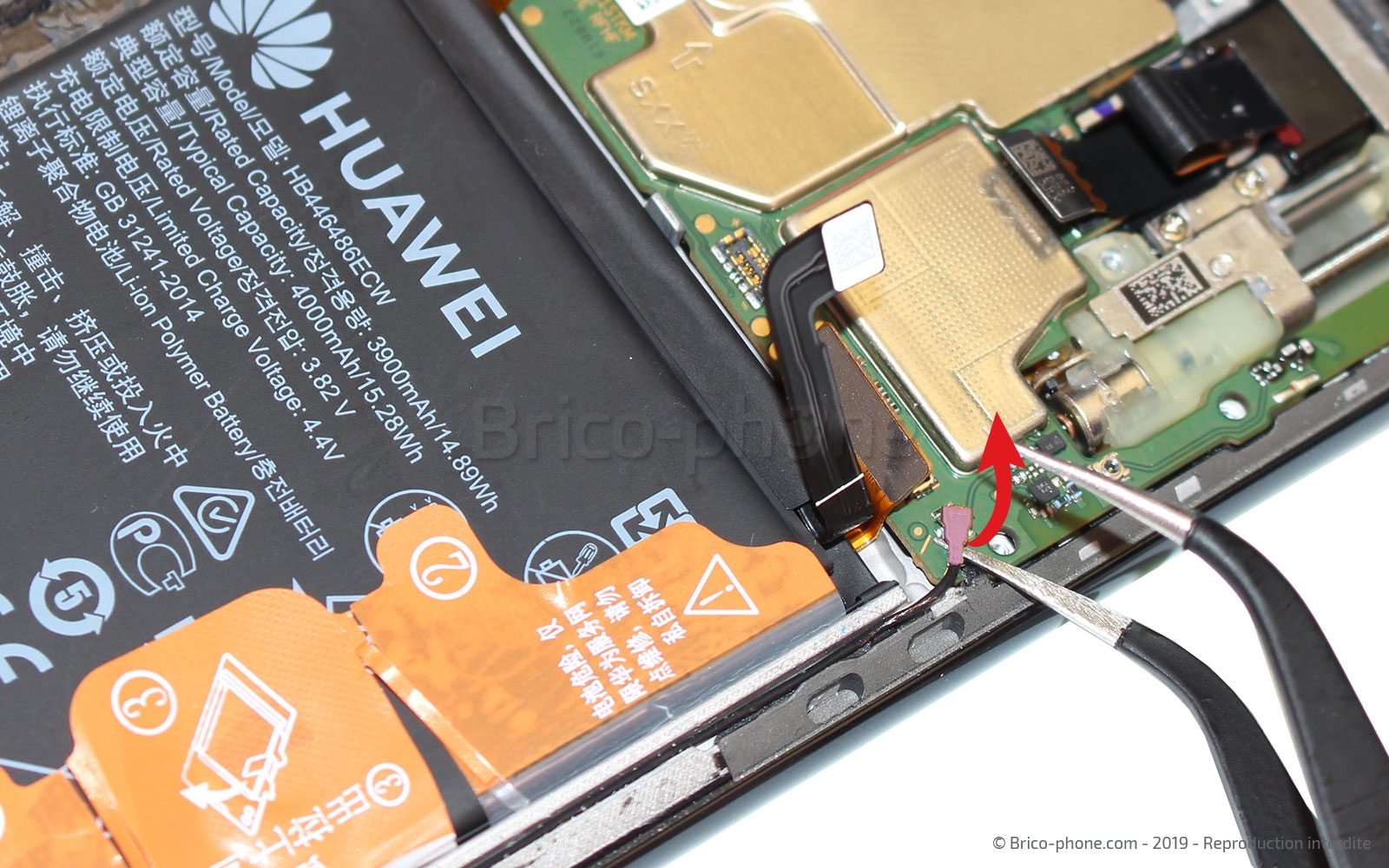

Toujours à l'aide du spudger, déconnectez la nappe des boutons, celle de l'écran et celle de la rallonge d'interconnexion. Ensuite, déclipsez le câble coaxial de la carte mère en vous aidant de la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés

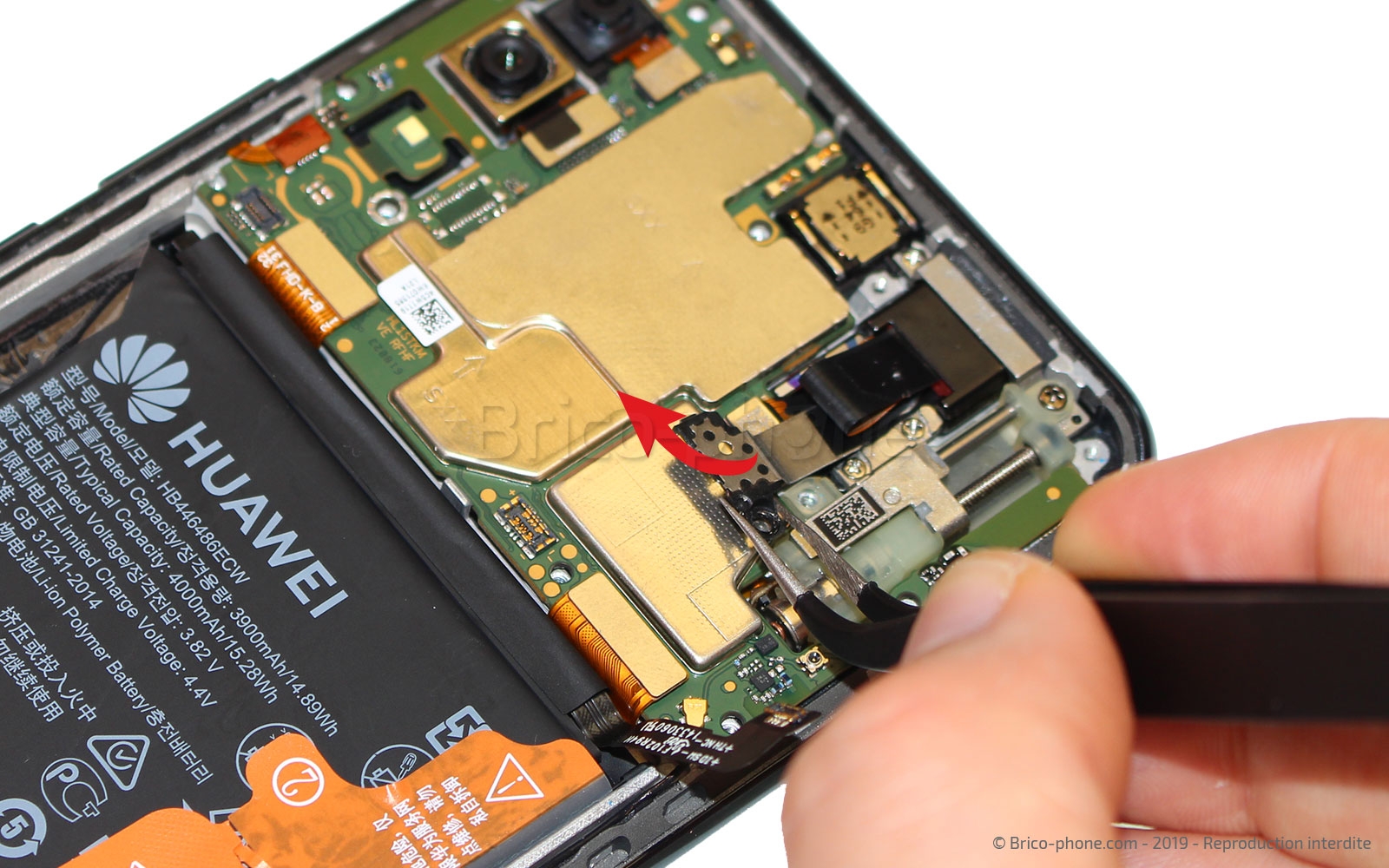

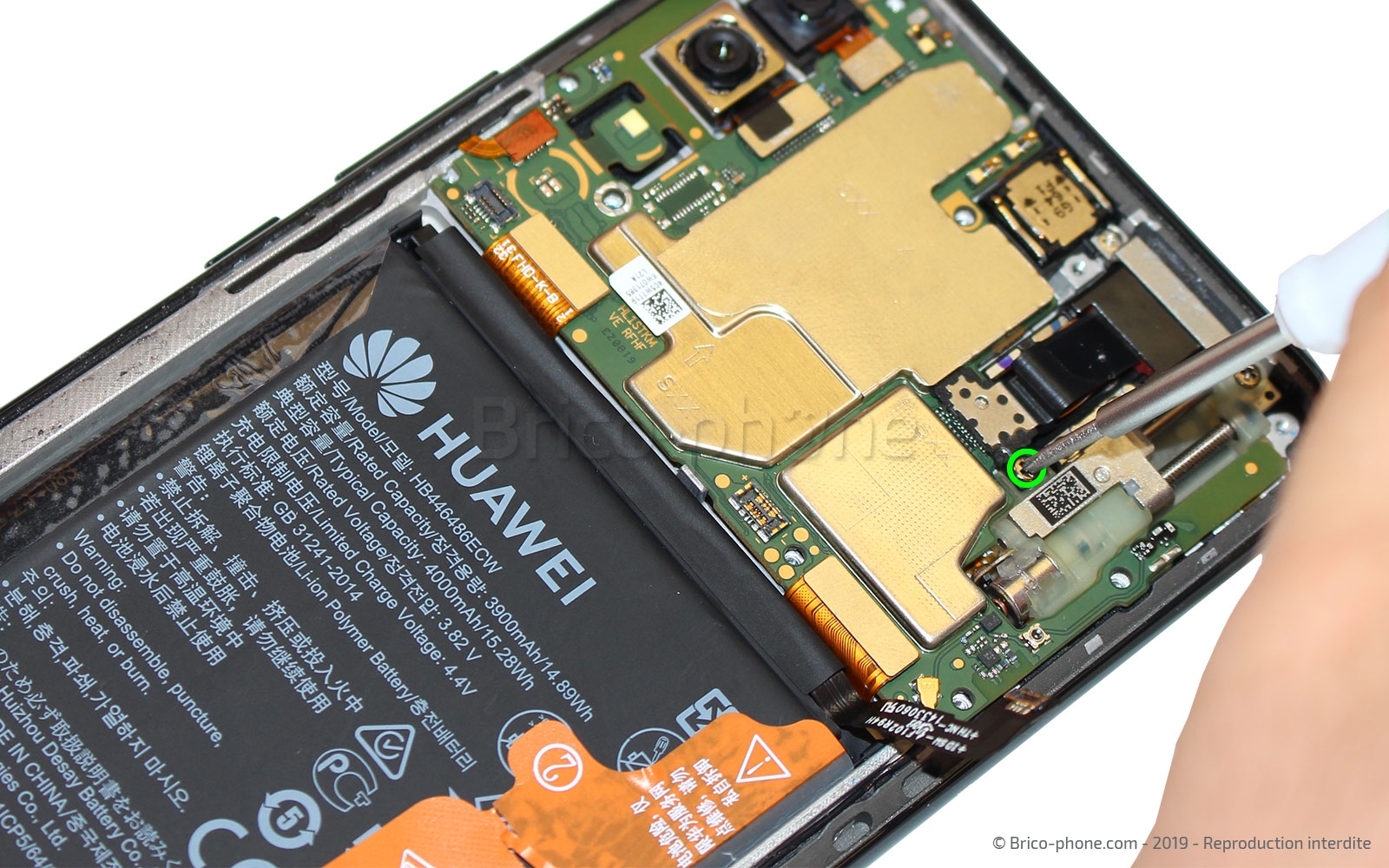

Etape 8 : Libérer la nappe de la caméra avant
Retirez la vis cruciforme de la plaquette métallique avant de l'extraire à l'aide de la pince métallique.
Puis, déconnectez la nappe de la caméra avant.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

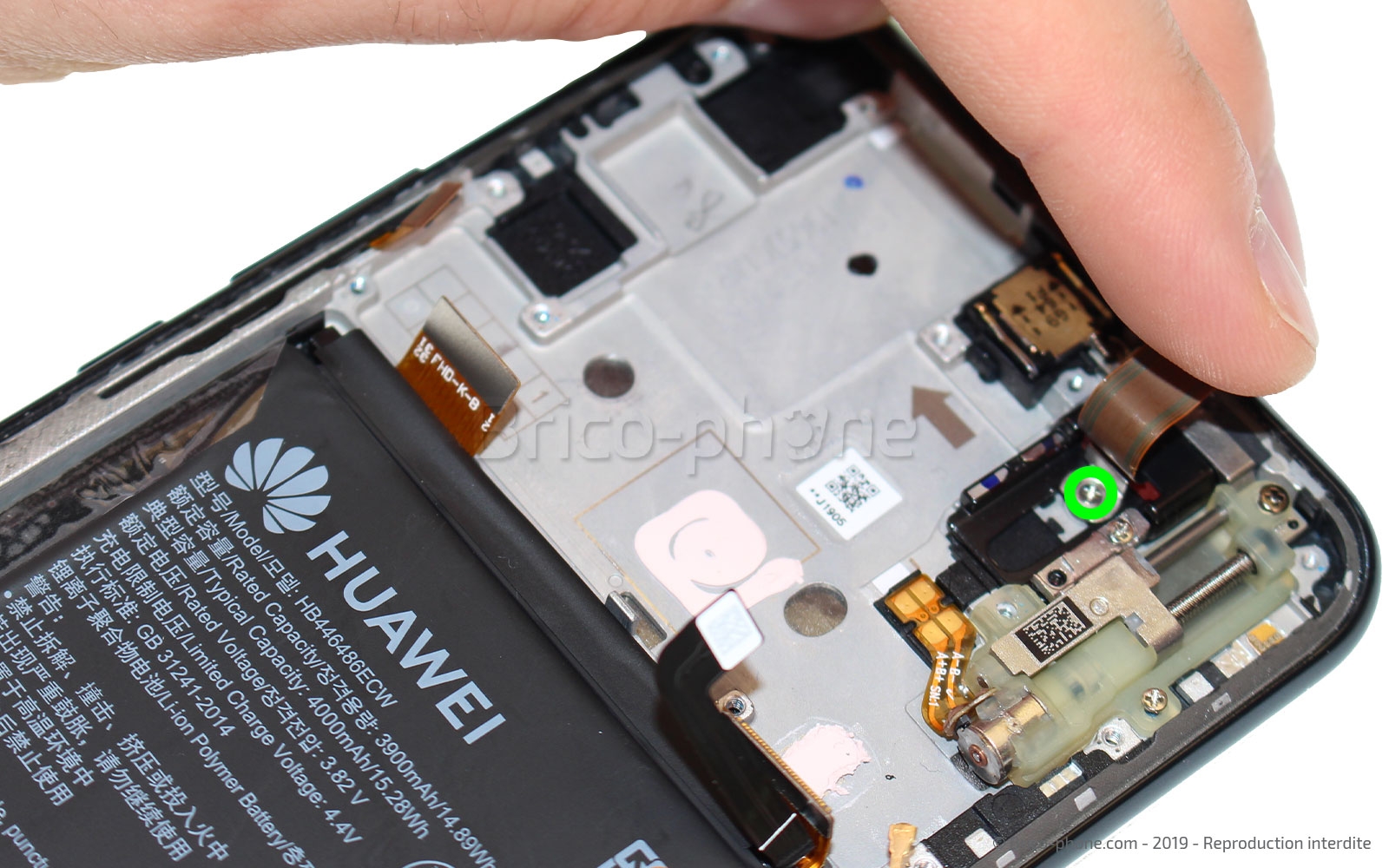

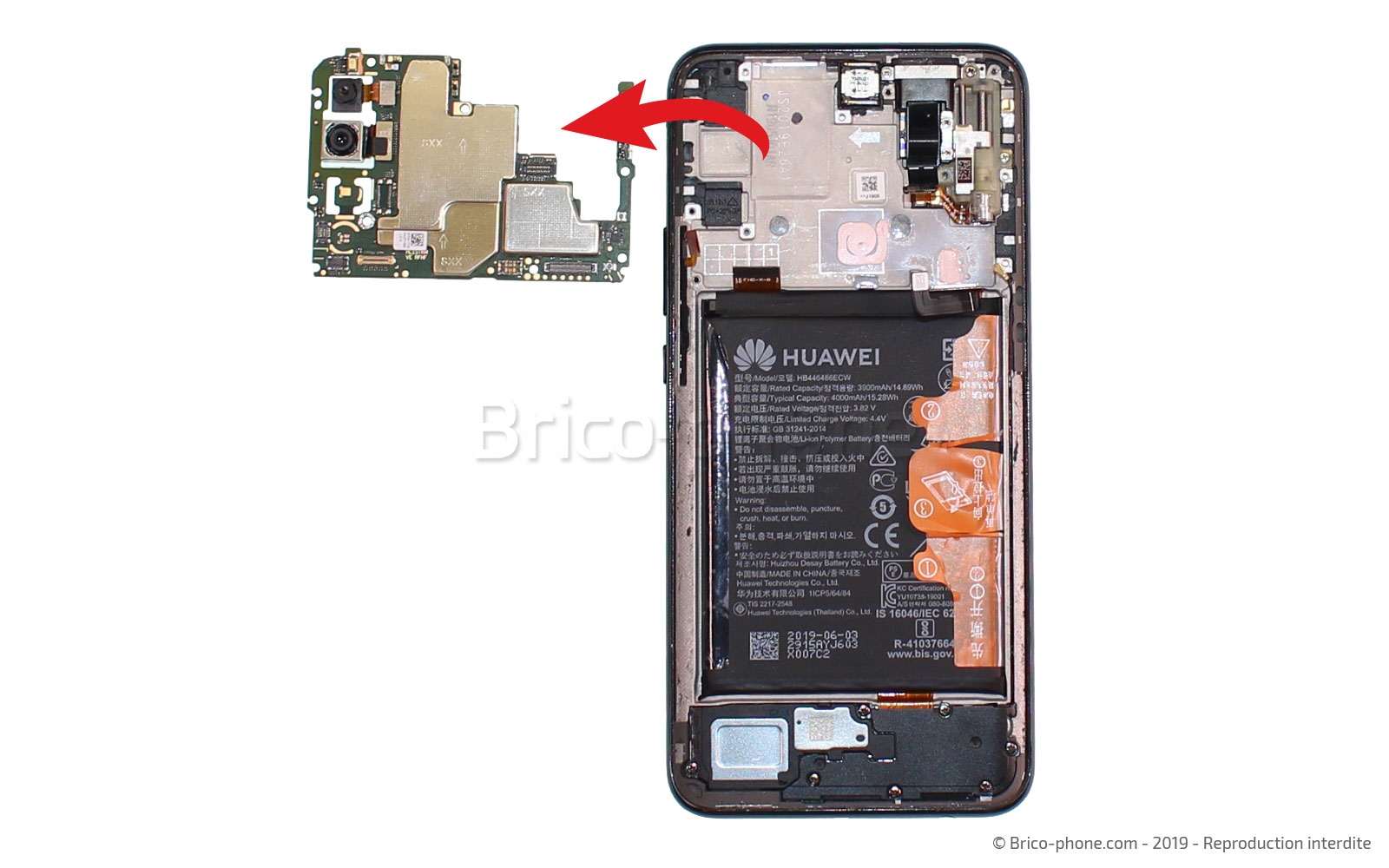

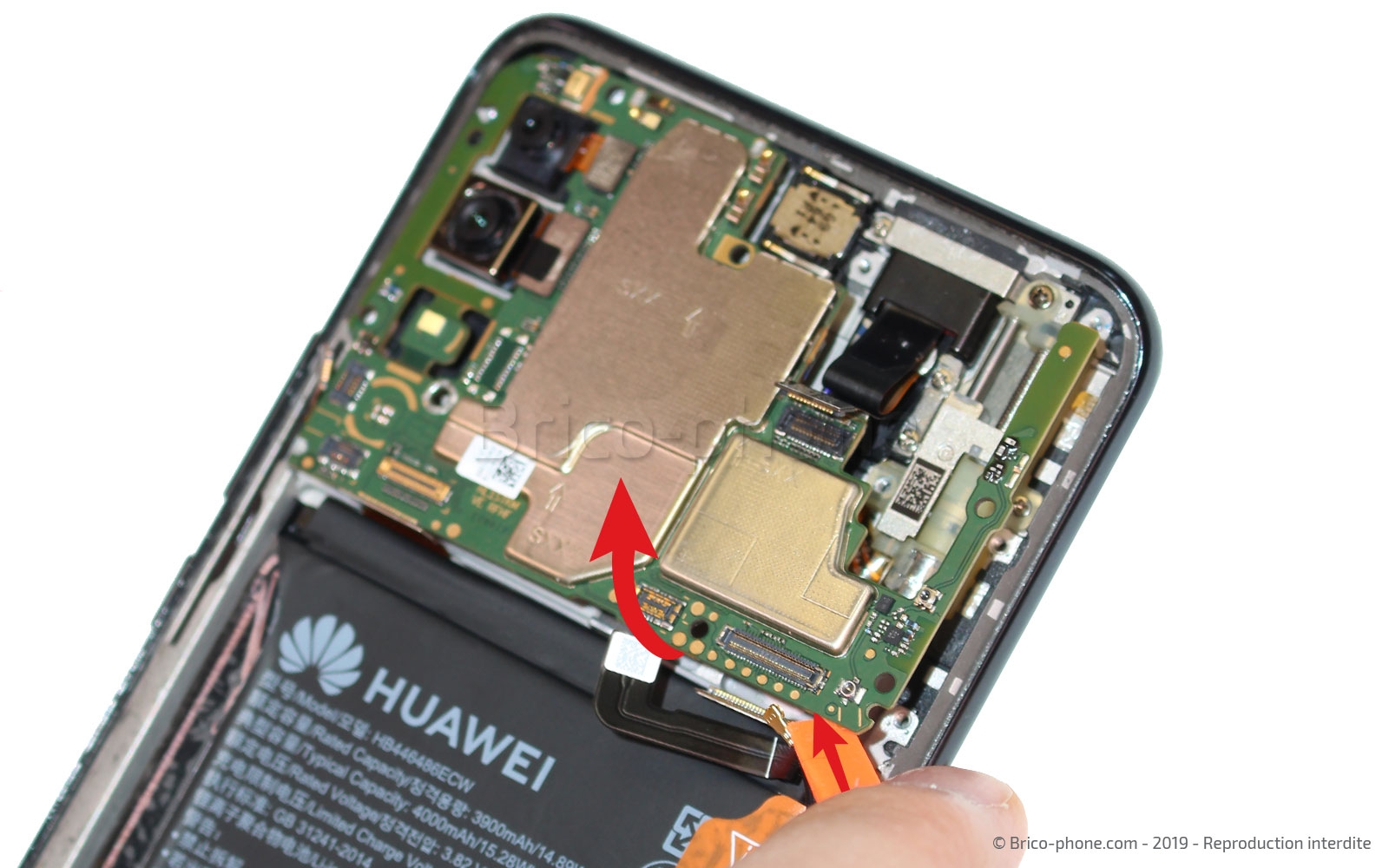

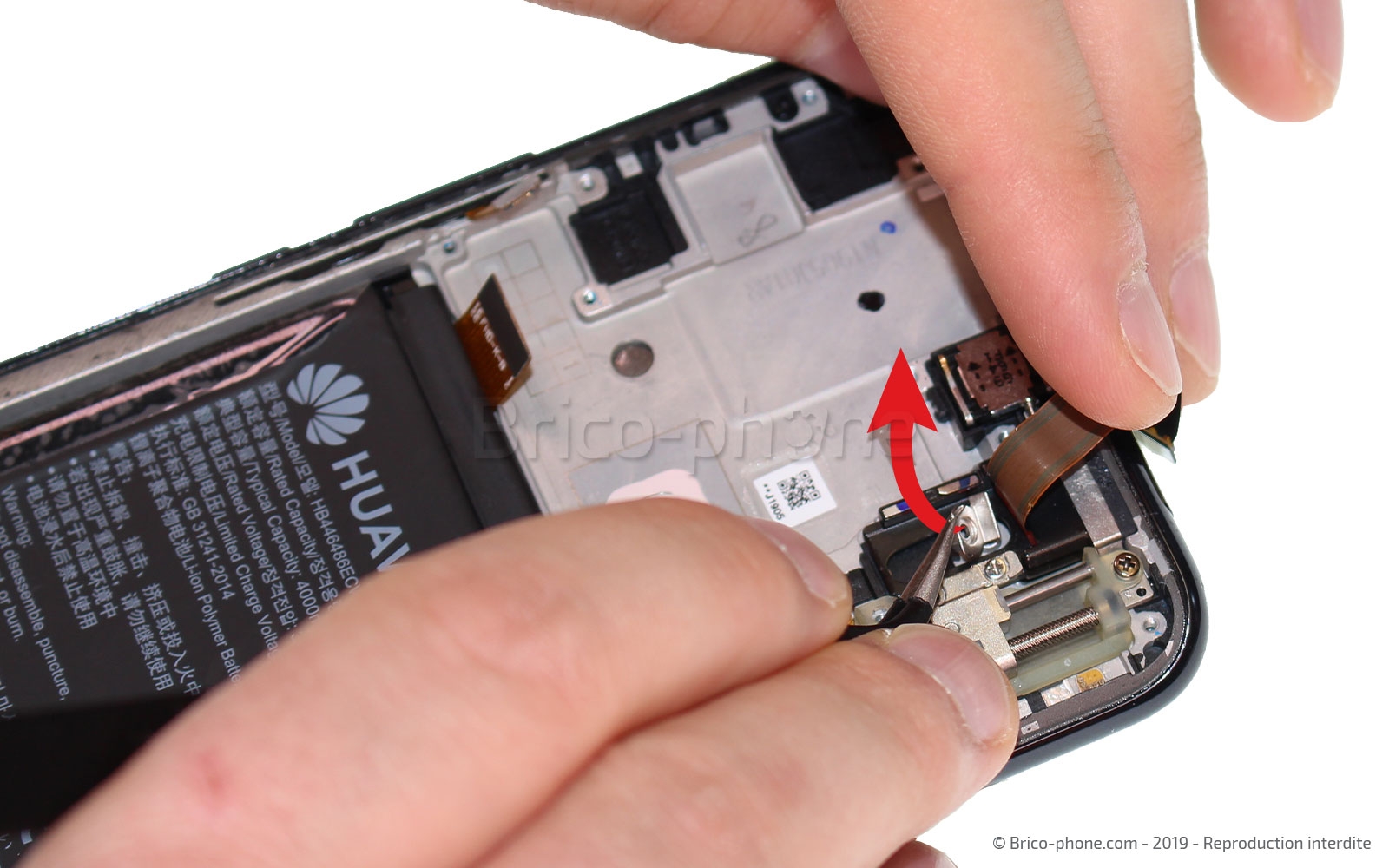

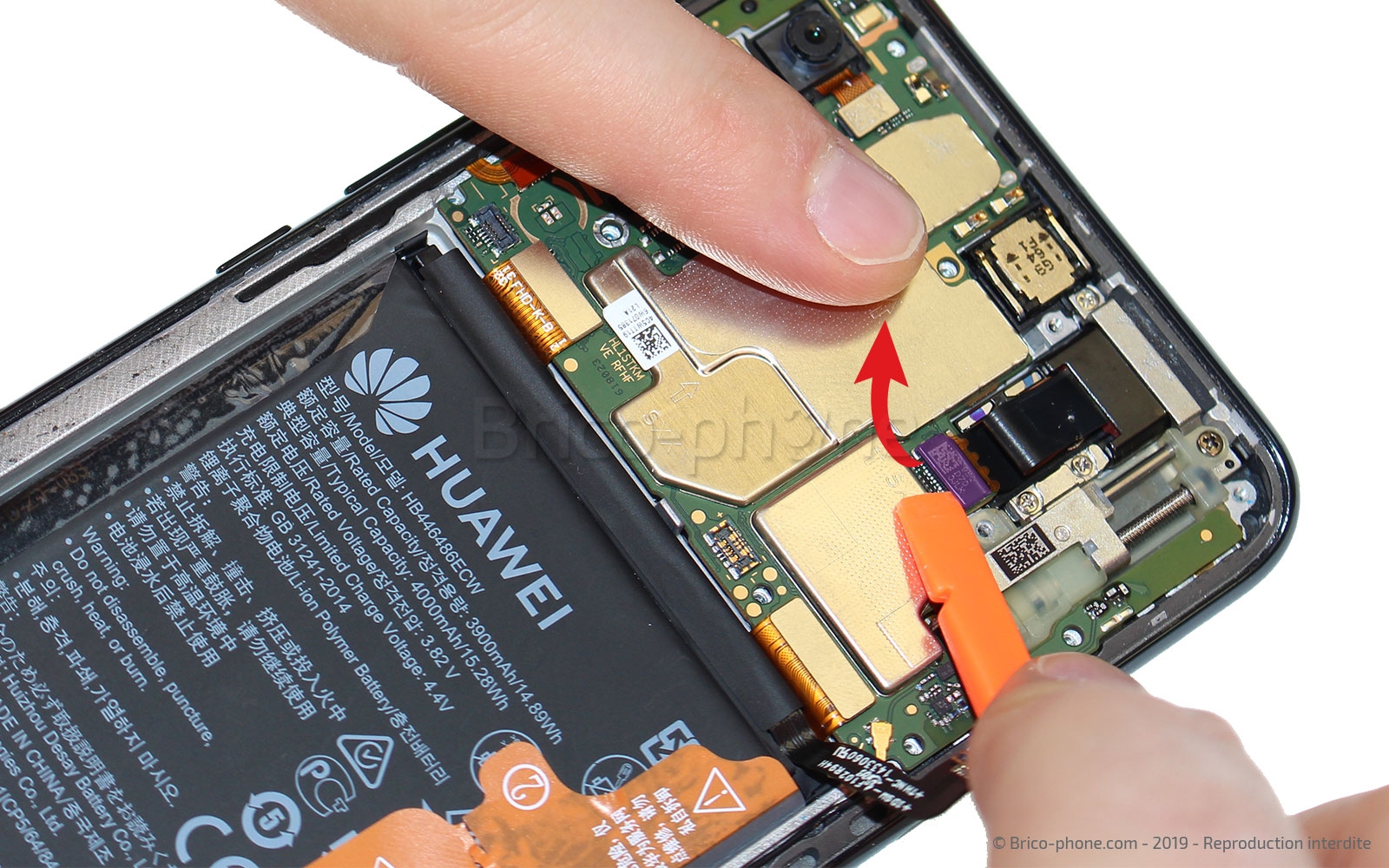

Etape 9 : Extraire la carte mère
Toujours avec le levier en nylon, soulevez la carte mère pour la sortir du châssis.
Sous la nappe de la caméra avant se trouve une vis cruciforme. De ce fait, après l'avoir dévissée, retirez le support métallique.
Outils du kit utilisés
Outils du kit utilisés

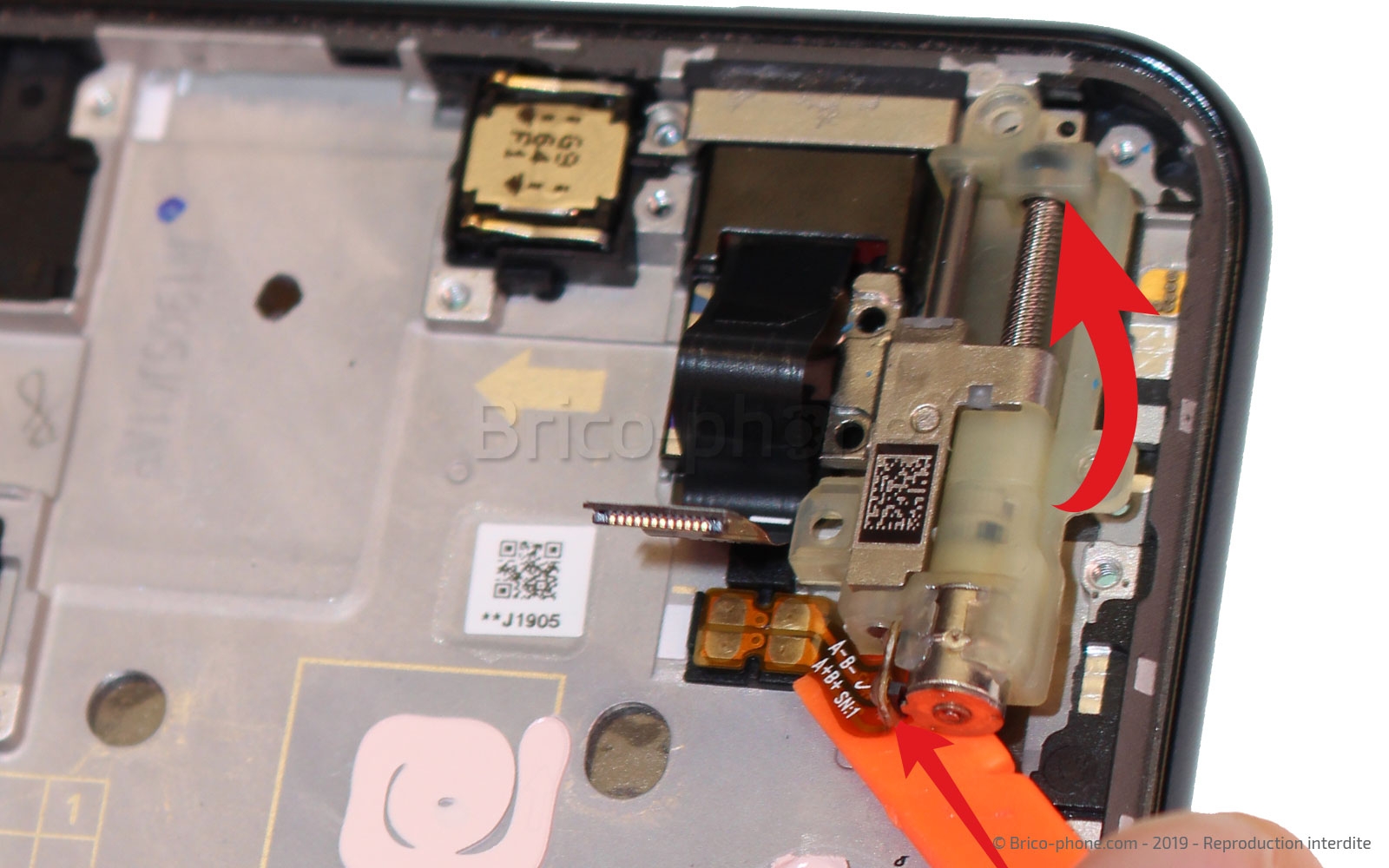

Etape 10 : Décoller le module moteur de la caméra avant

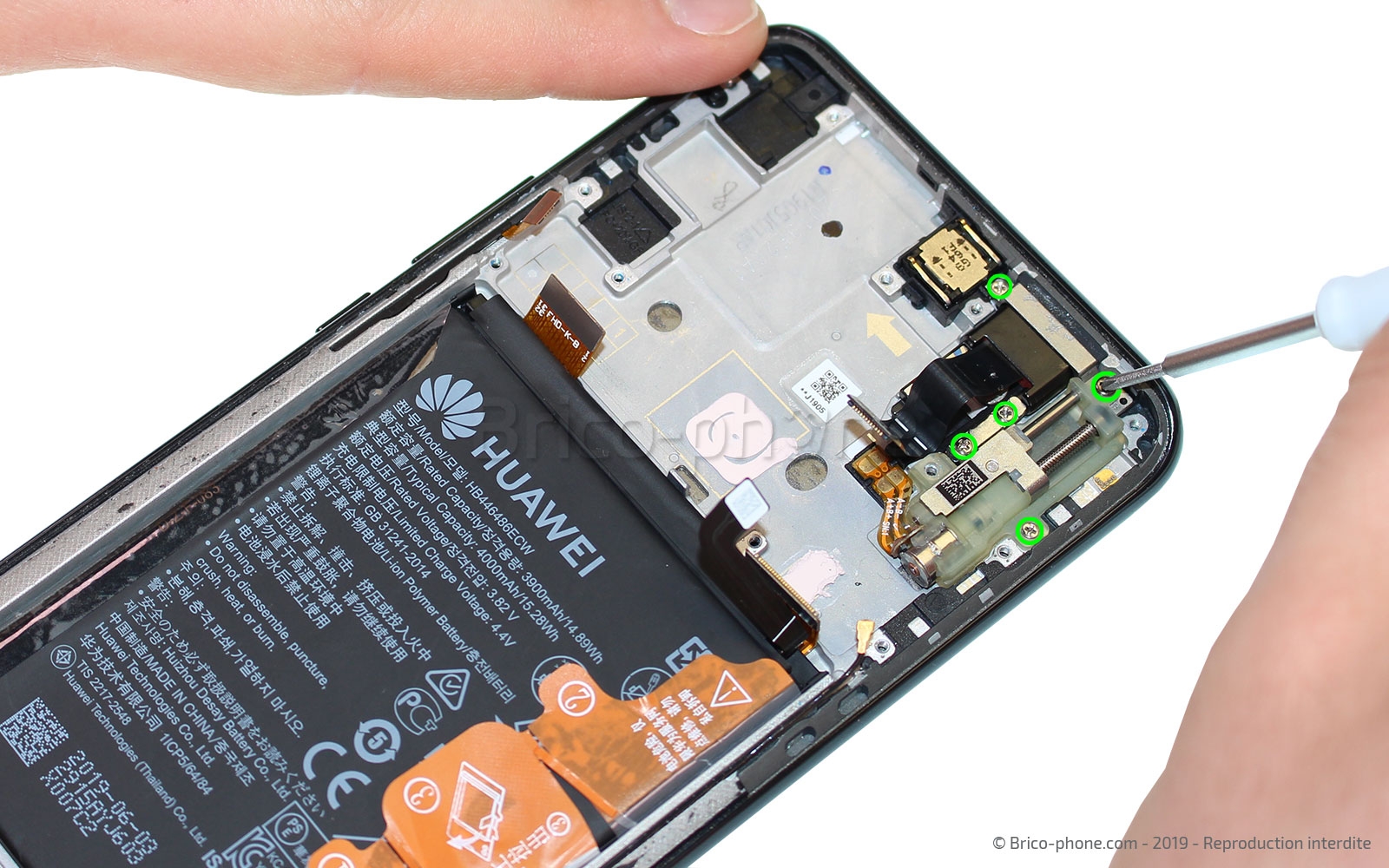

Dévissez les dernières vis cruciformes du module moteur permettant la sortie de la caméra frontale du Huawei P Smart Z.

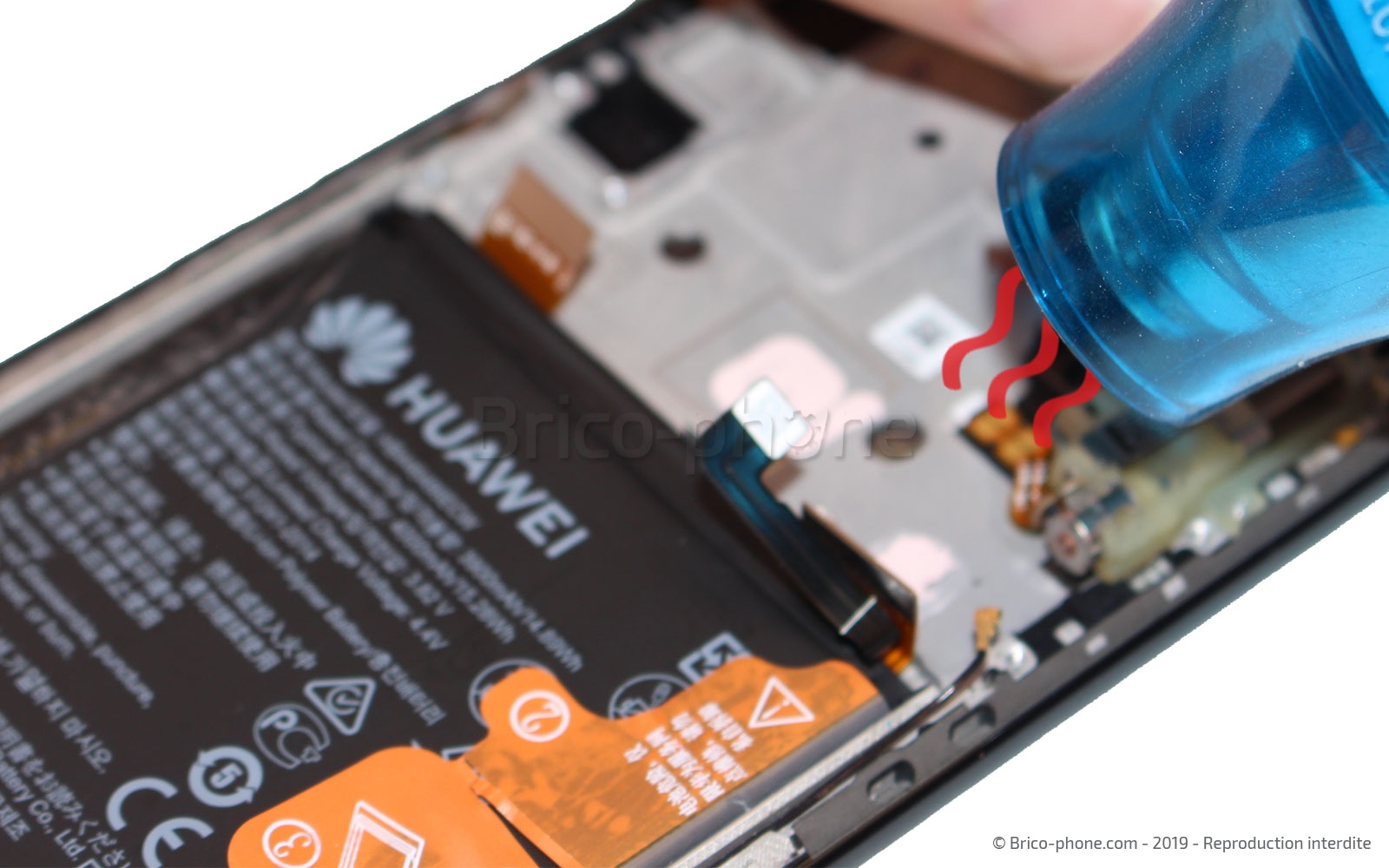

Ensuite, chauffez avec le même ustensile que pour l'étape de la coque arrière la petite nappe se trouvant sous la rallonge de l'appareil photo et décollez-la à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

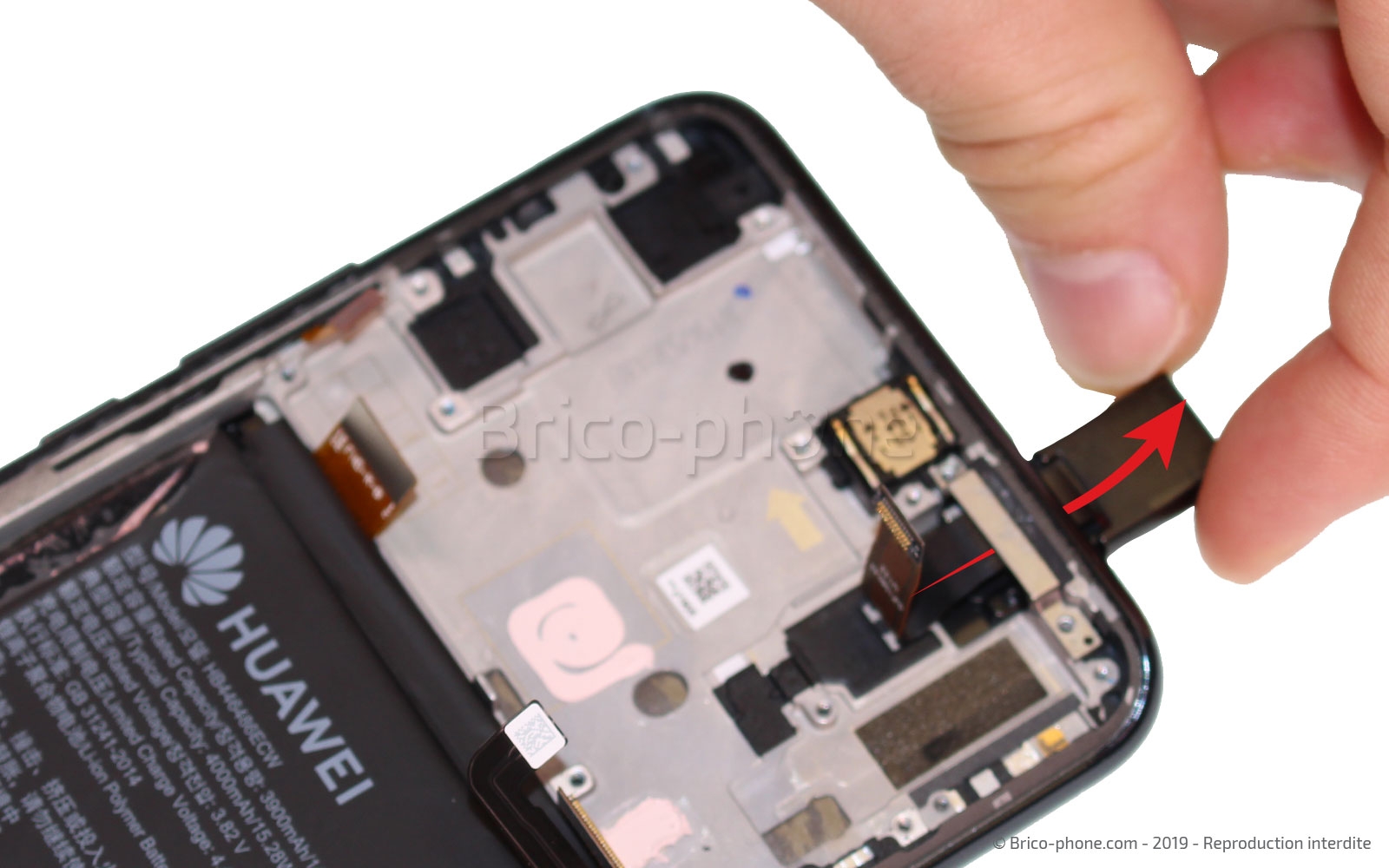

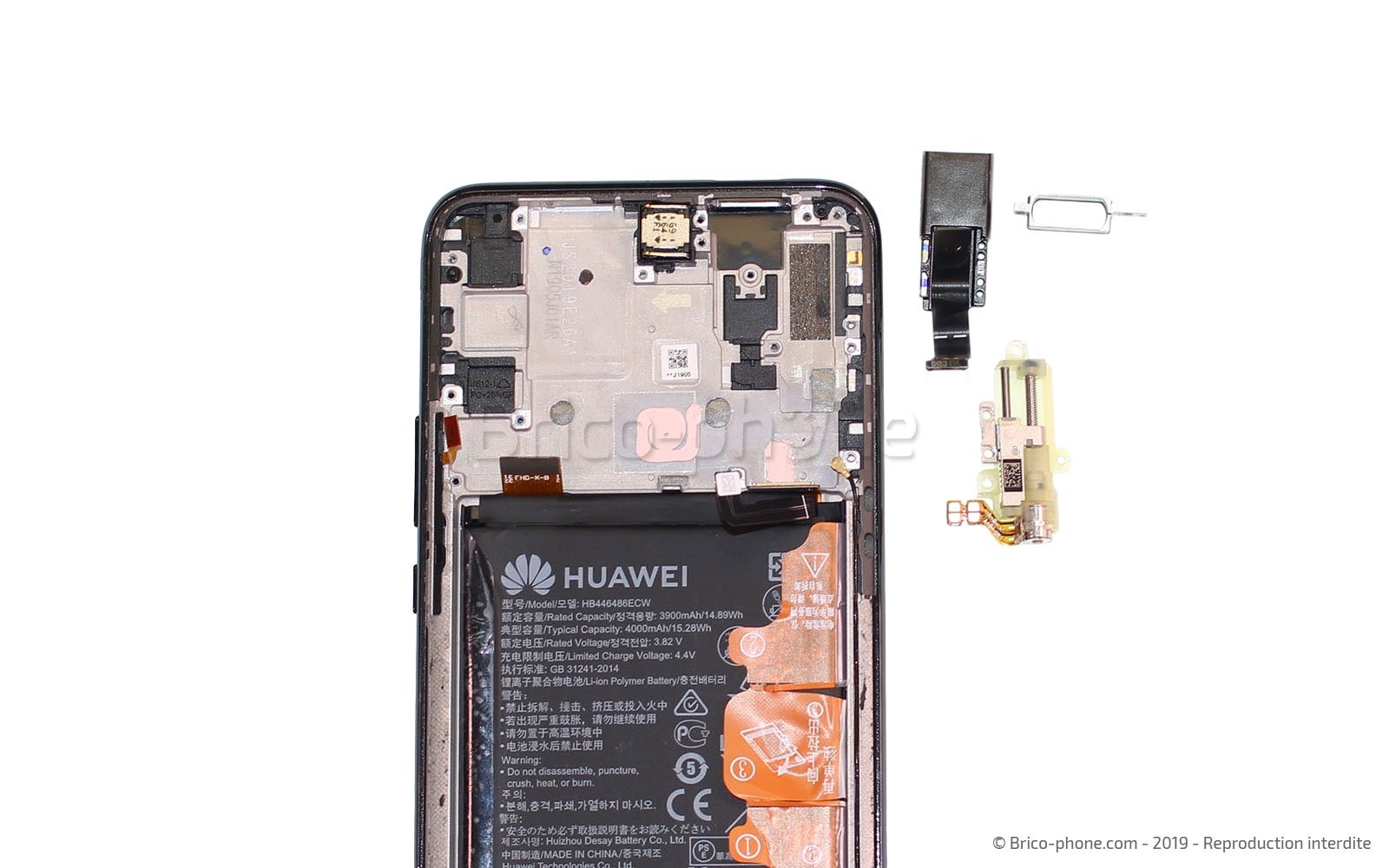

Etape 11 : Récupérer la caméra avant
Sortez la caméra avant en la faisant glisser par le haut. Récupérez également le support en métal se trouvant sur la tranche du châssis.

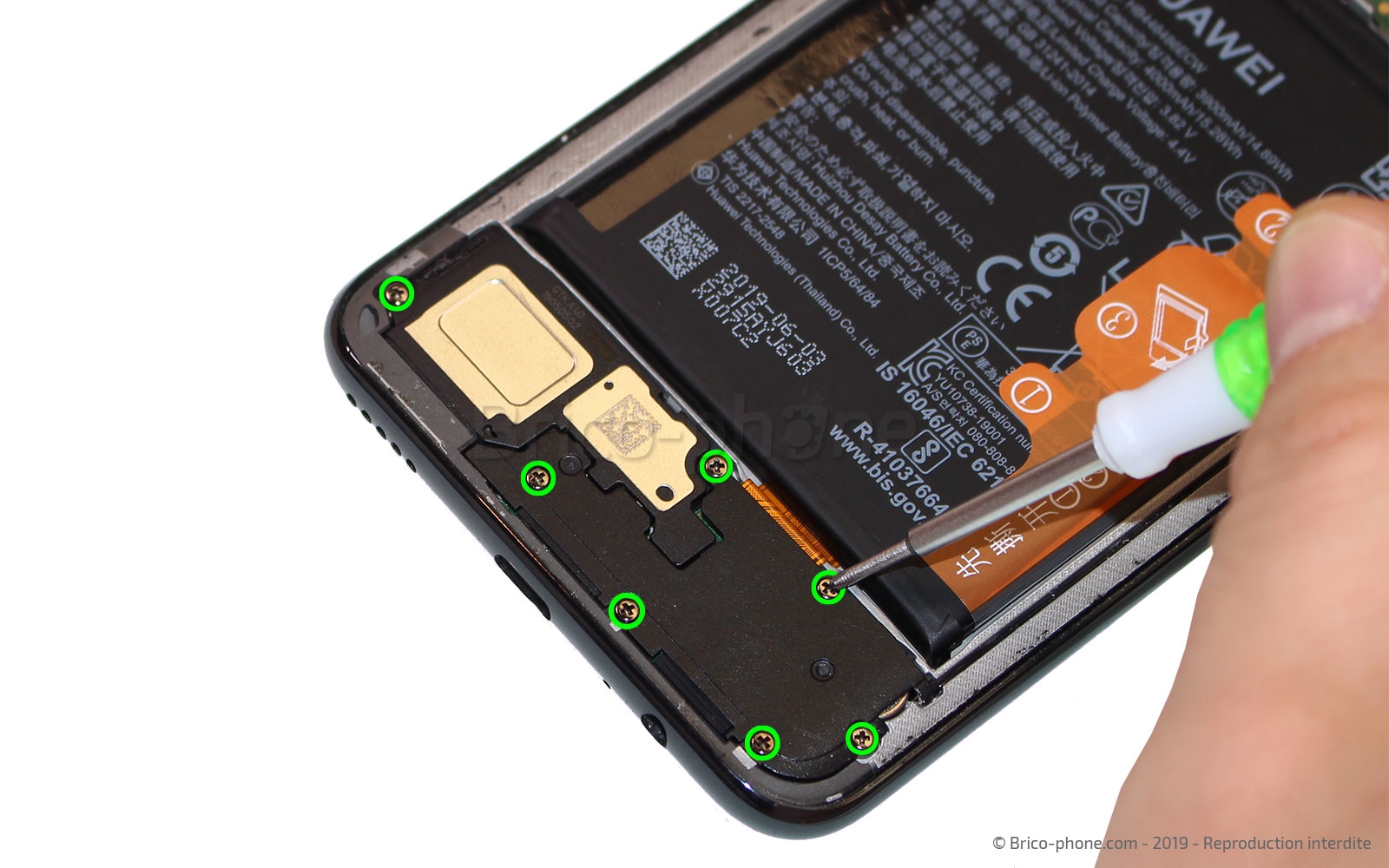

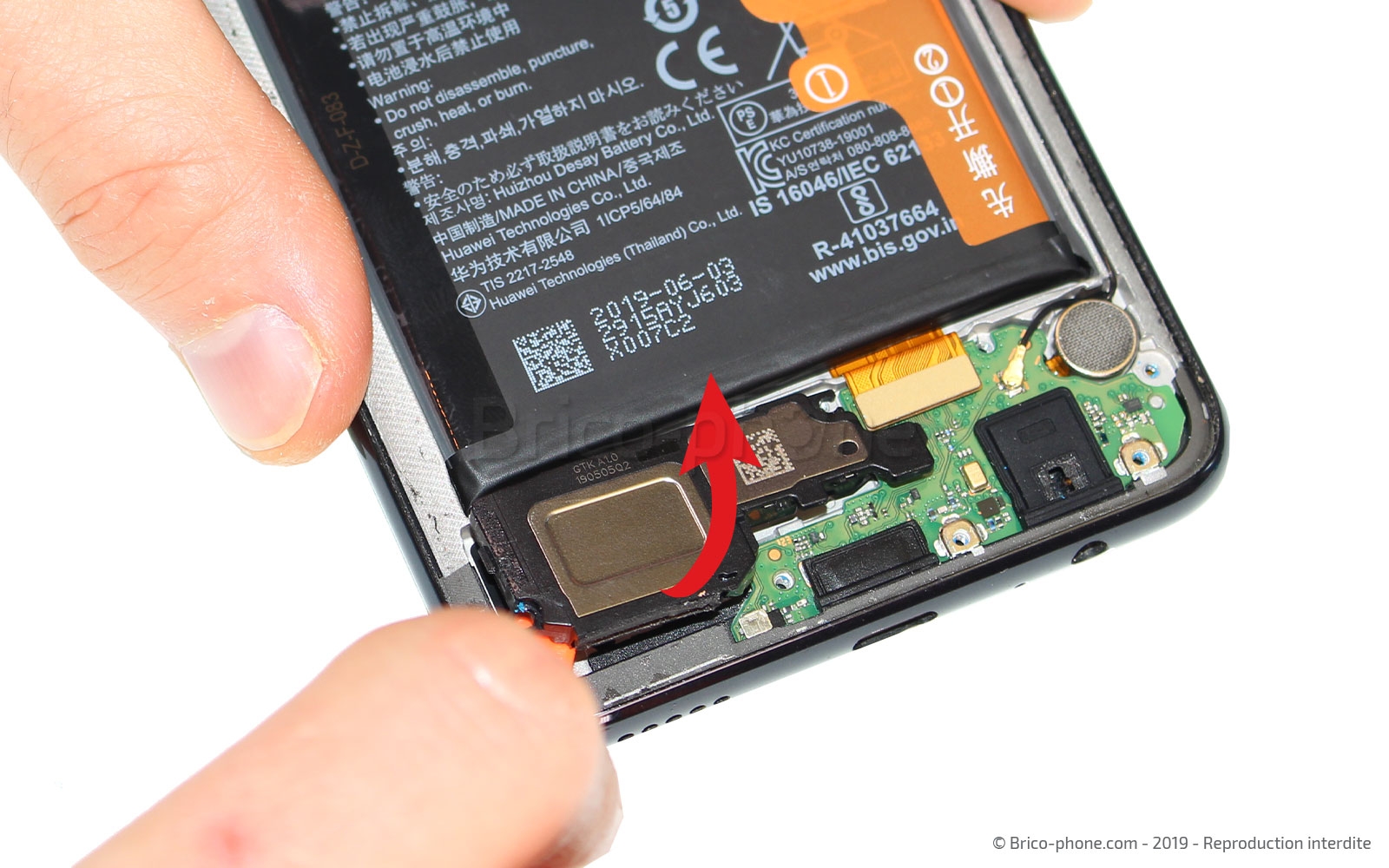

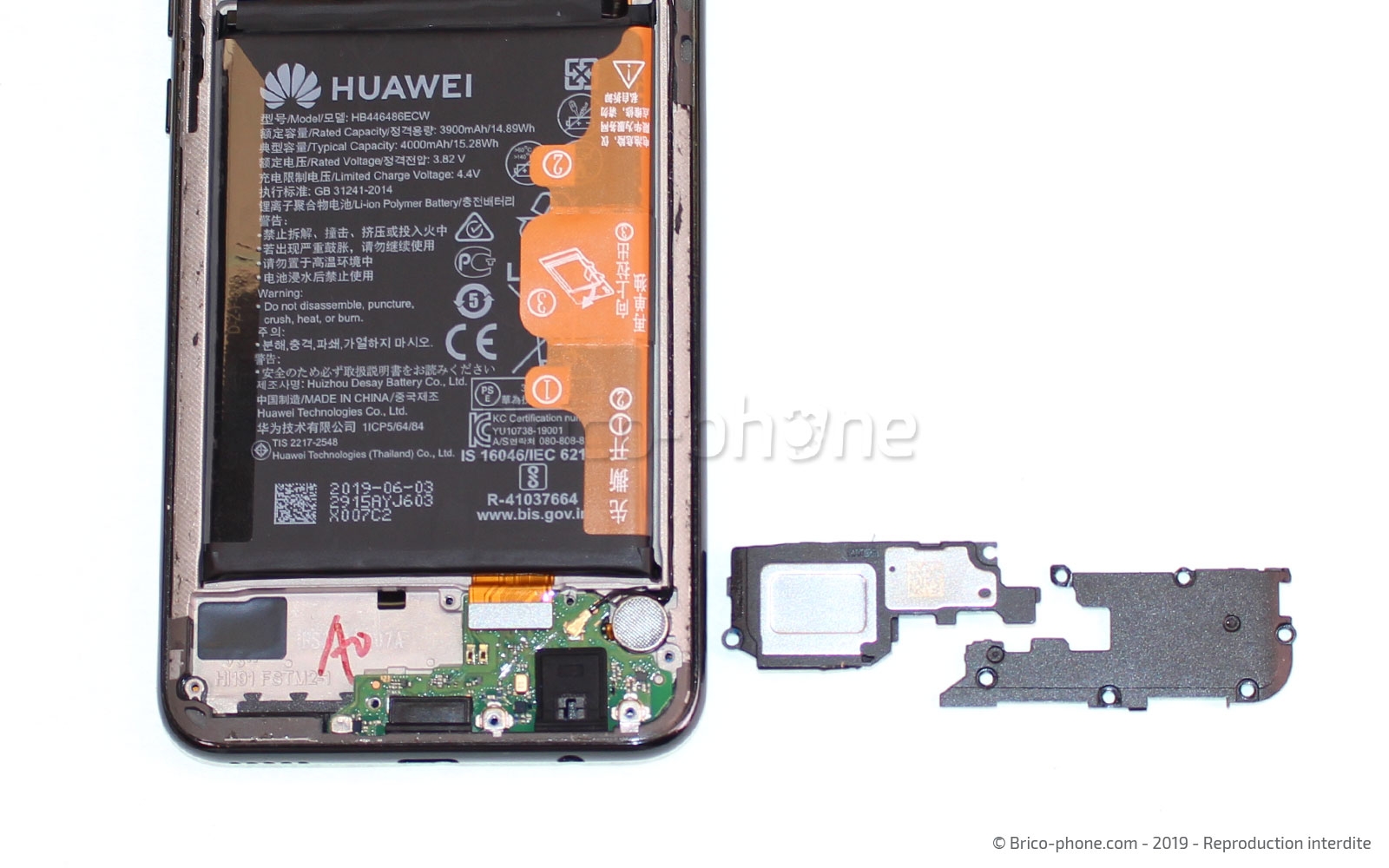

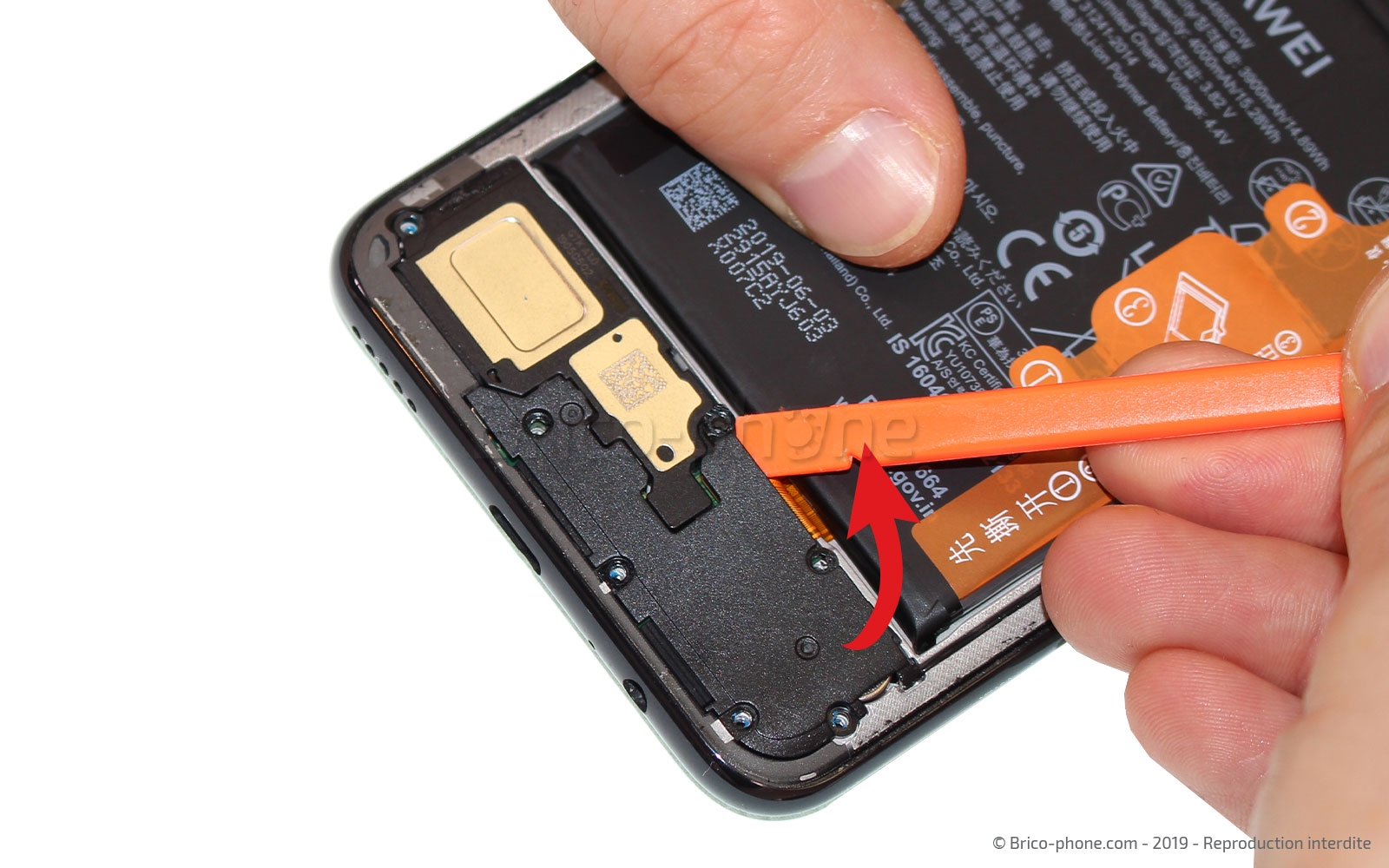

Etape 12 : Enlever le haut-parleur externe
Avec le tournevis cruciforme, sortez les 7 vis de la partie inférieure de votre smartphone afin de pouvoir libérer le haut-parleur externe du connecteur de charge en vous aidant de la spatule orange.
Outils du kit utilisés
Outils du kit utilisés

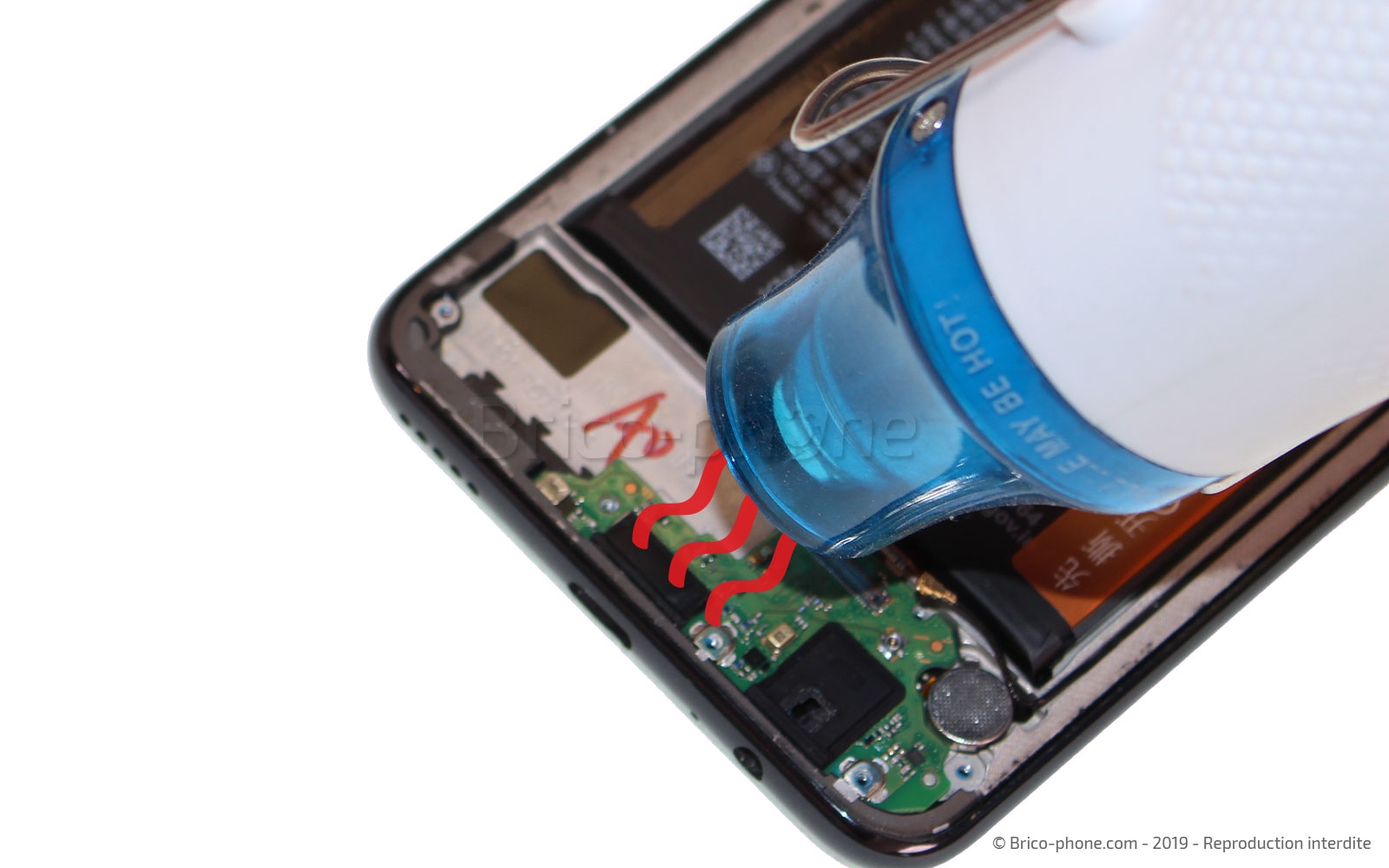

Etape 13 : Libérer le connecteur de charge

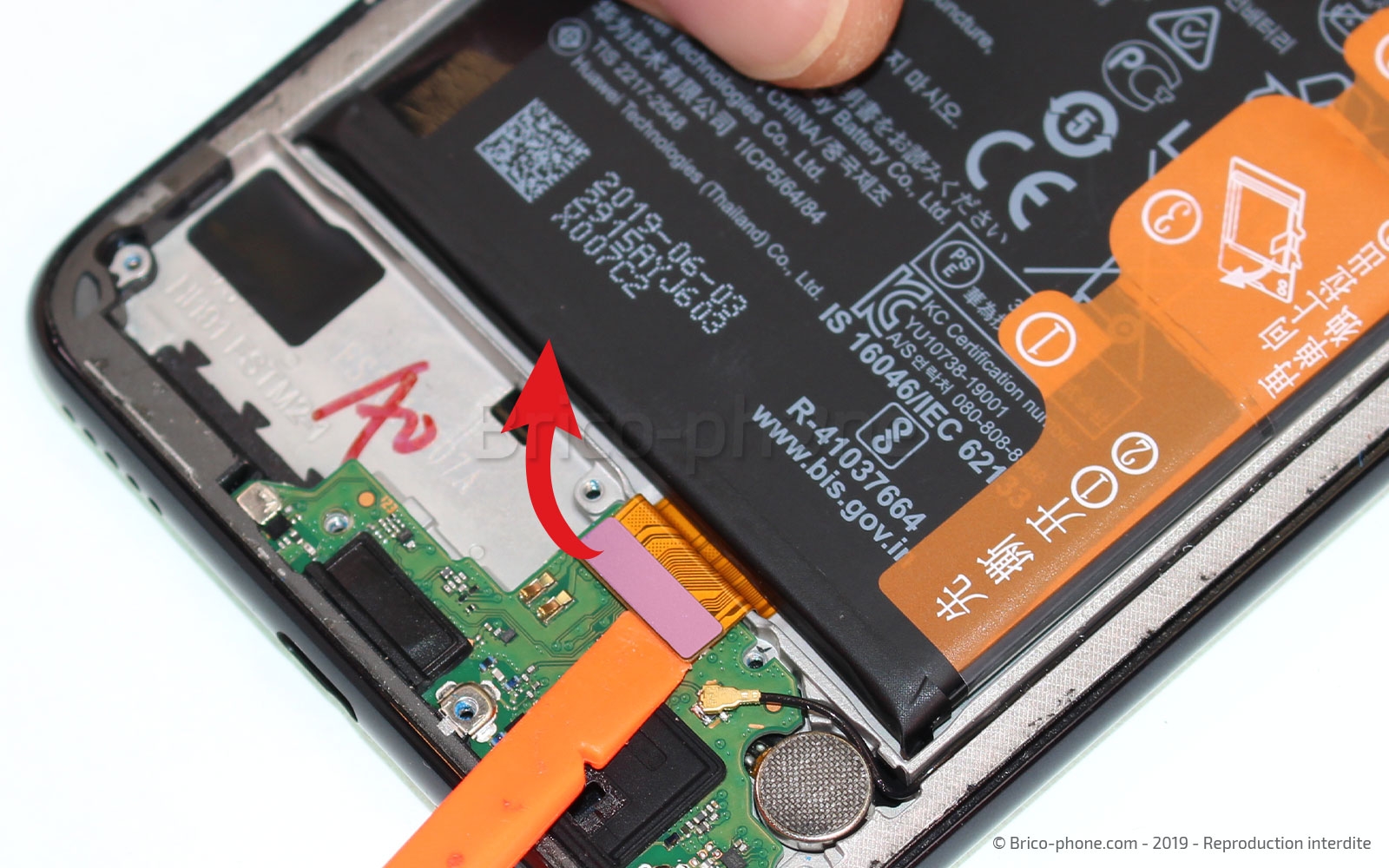

Déconnectez la nappe de la rallonge d'interconnexion ainsi que le câble coaxial. Puis, chauffez légèrement le dock car ce dernier est collé au fond du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

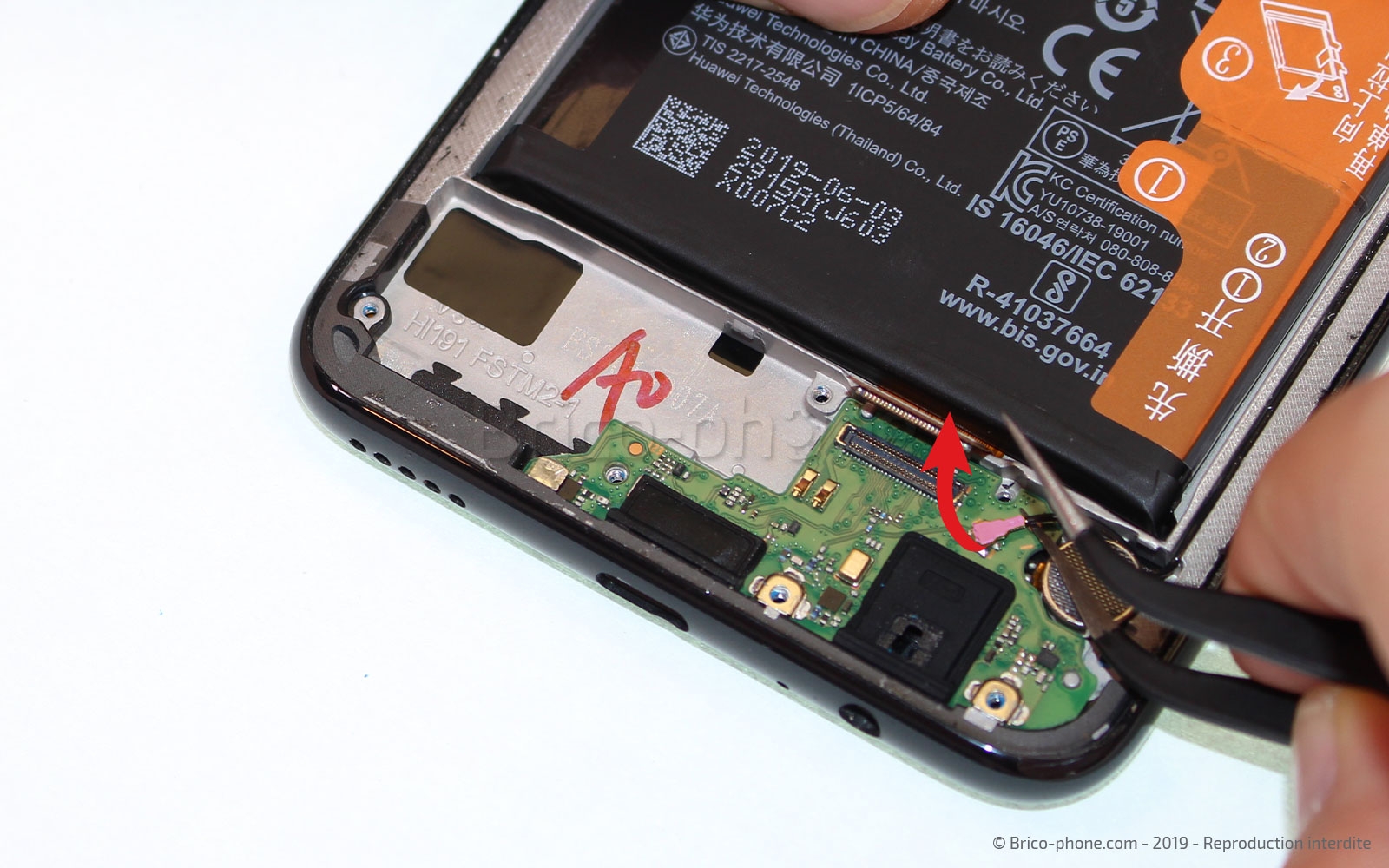

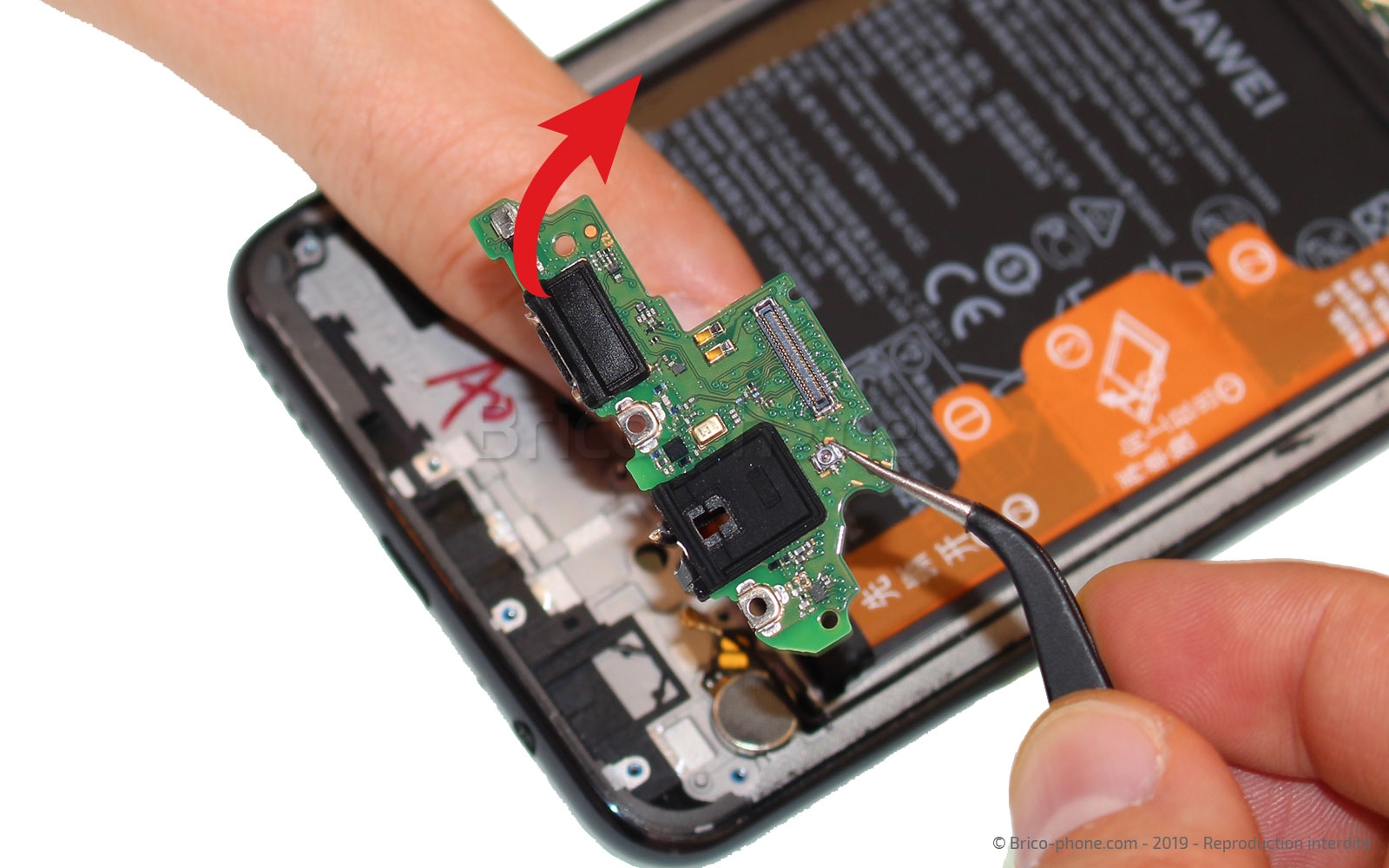

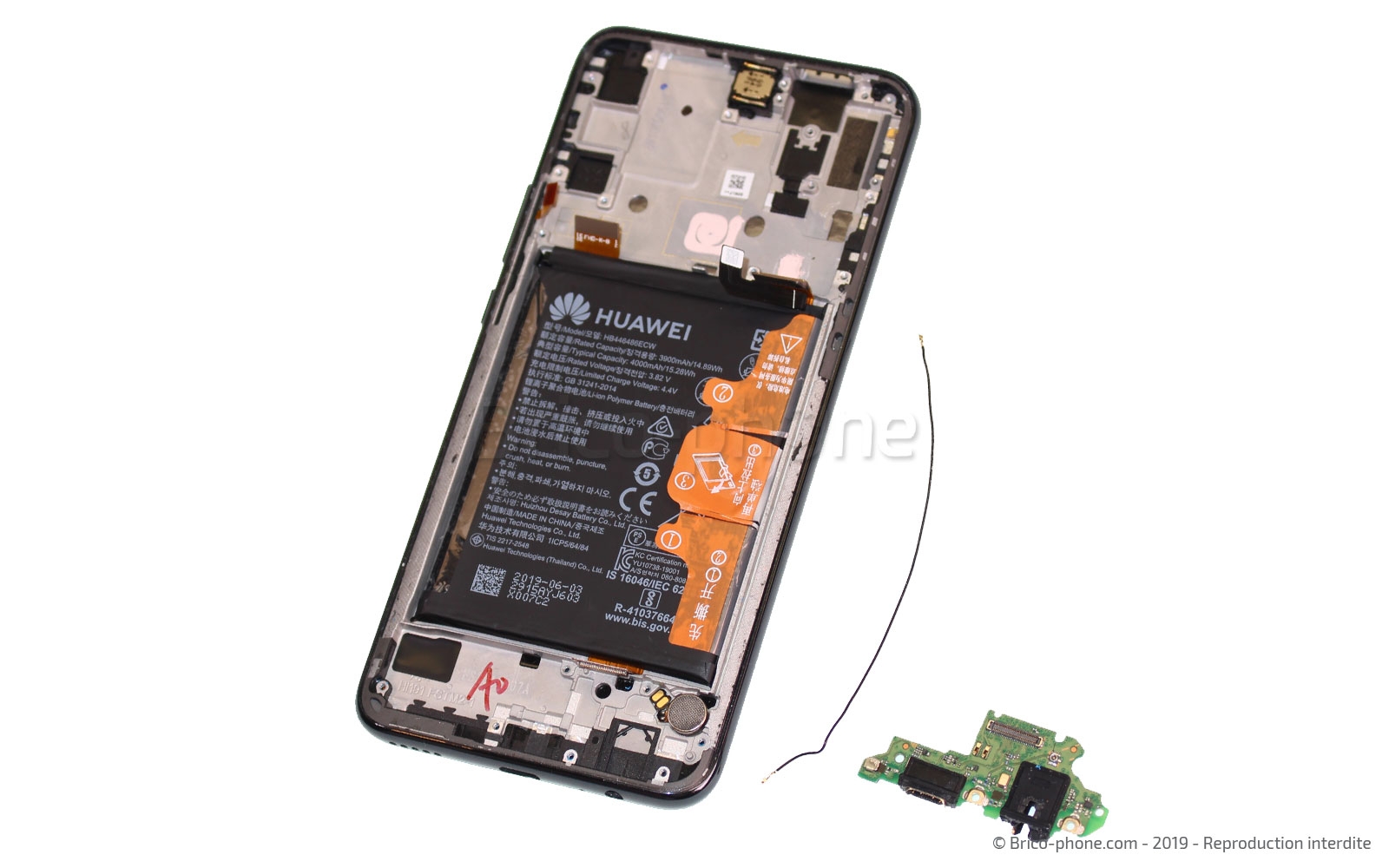

Etape 14 : Retirer le connecteur de charge
A l'aide de la pincette en métal, retirez le connecteur de charge. Puis sortez le câble coaxial du châssis.
Outils du kit utilisés
Outils du kit utilisés

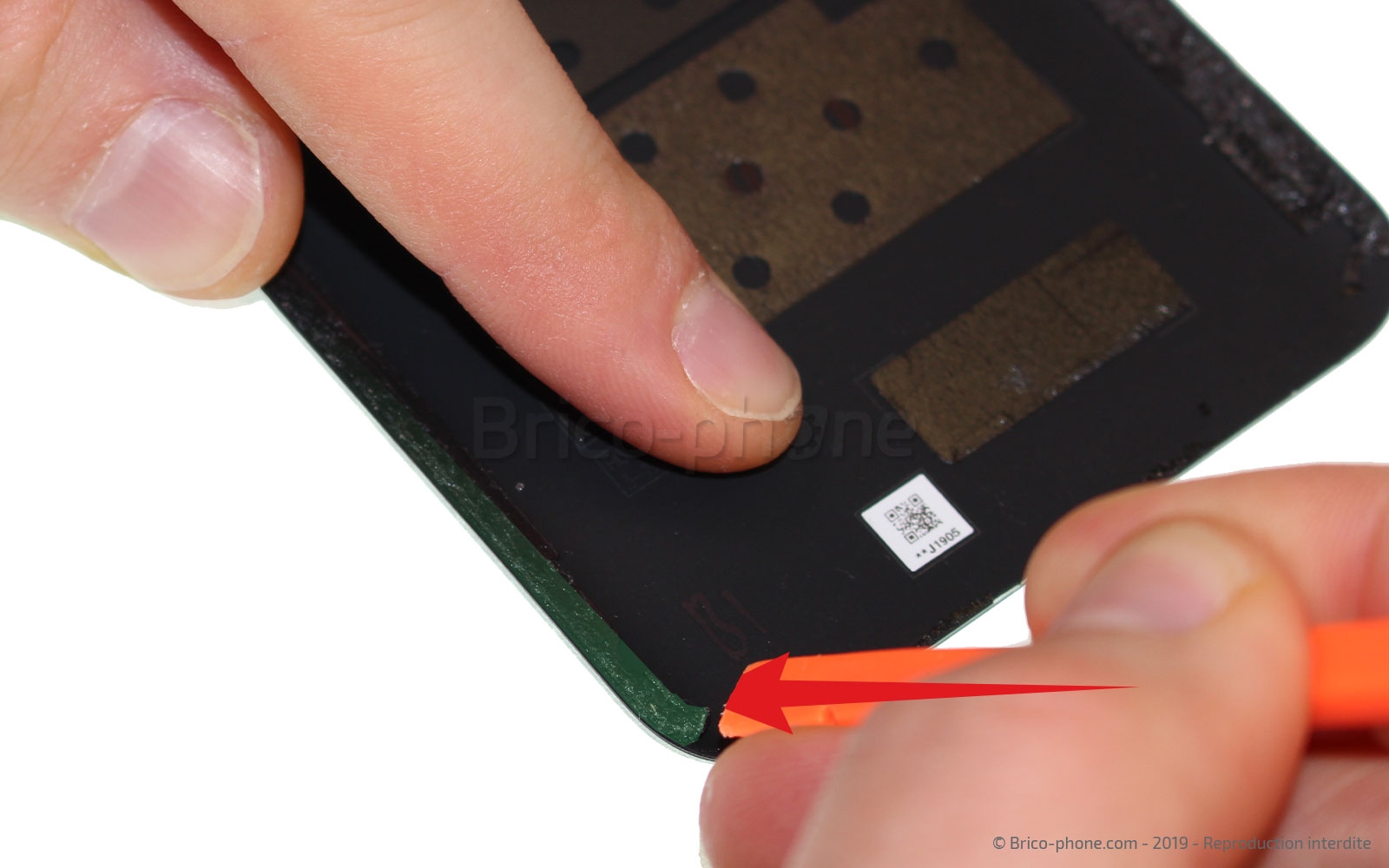

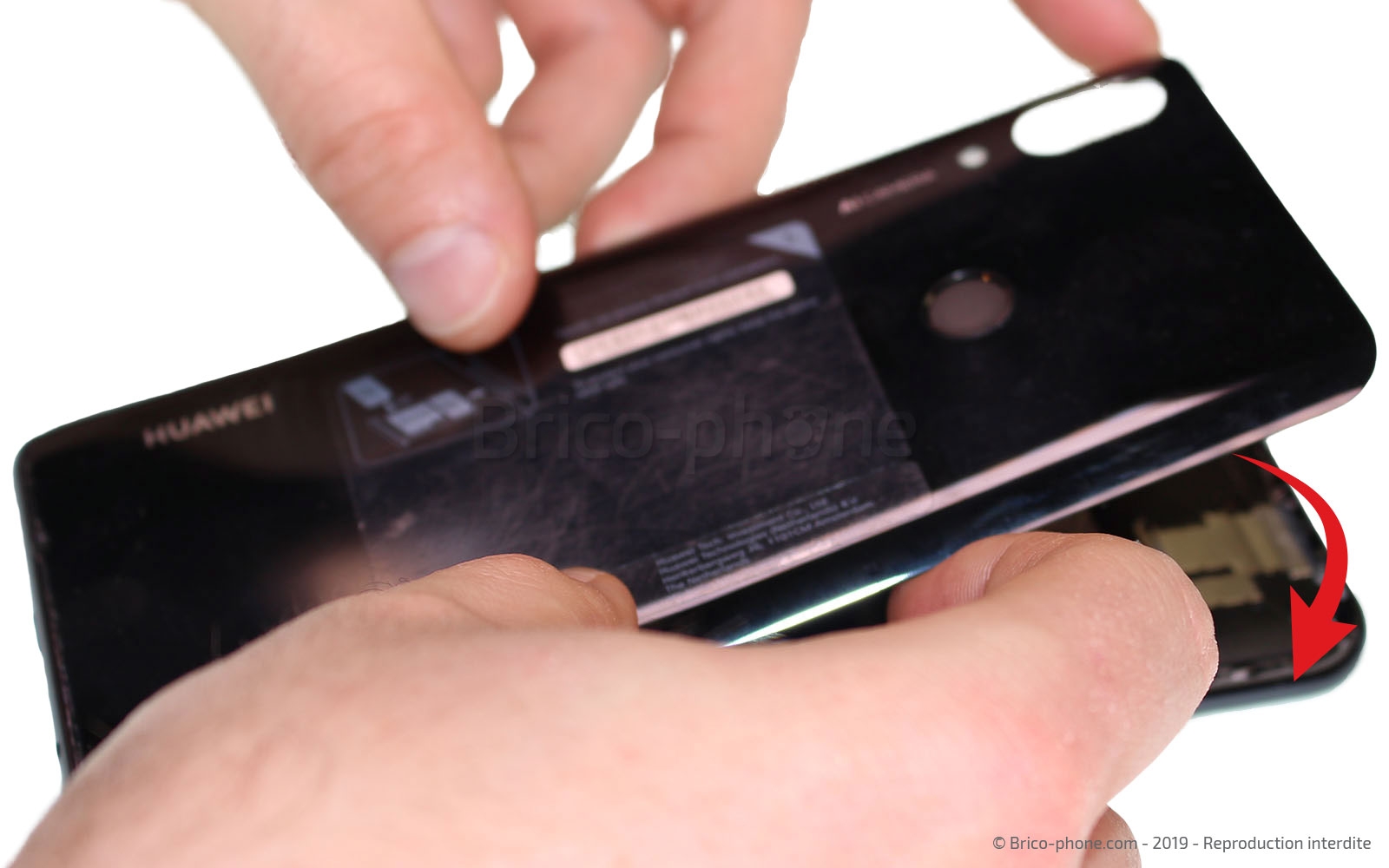

Conseil pour le remontage
Il est maintenant temps de remonter votre smartphone en suivant les étapes précédente dans le sens inverse.

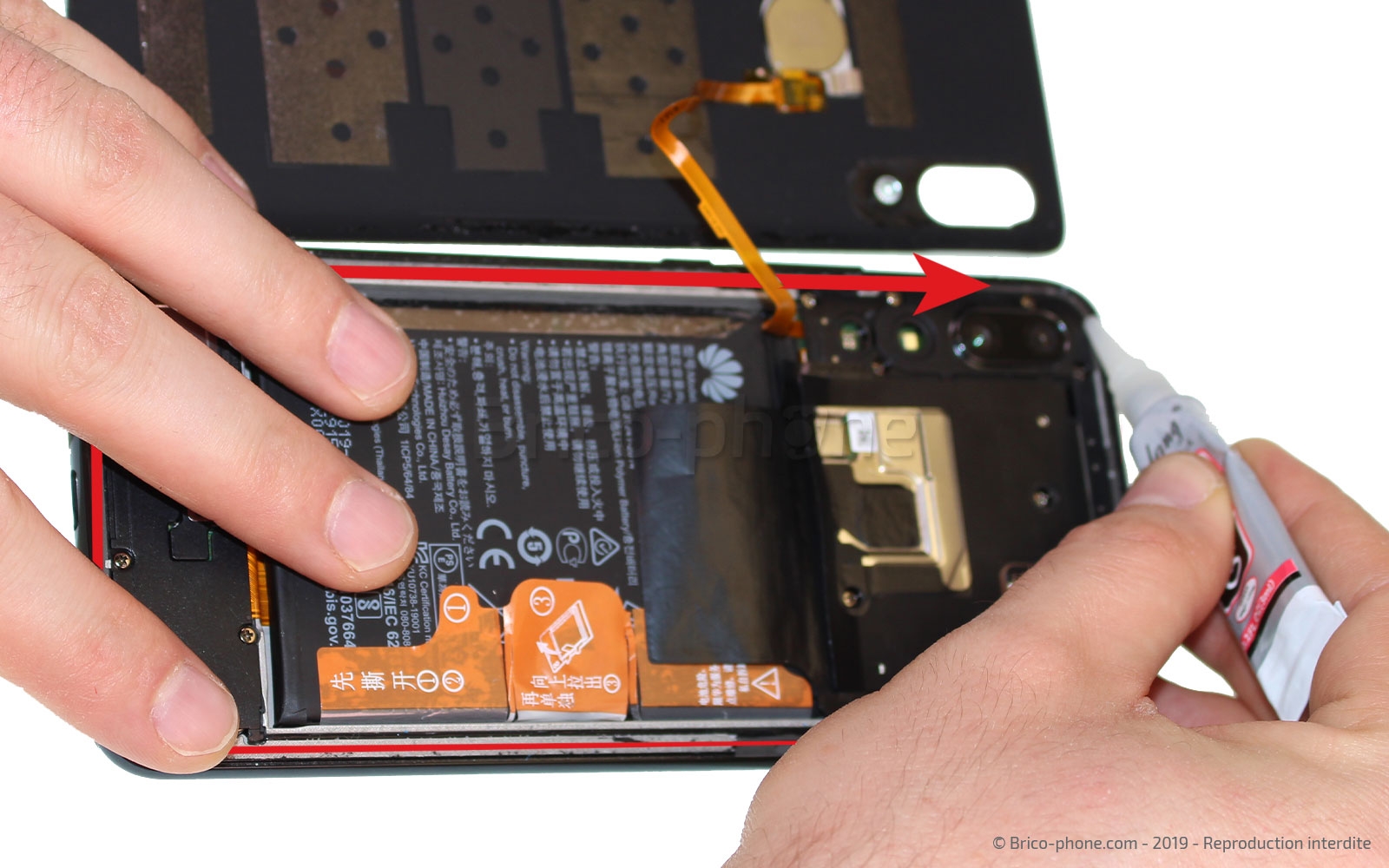

Pensez à nettoyer la vitre arrière de votre Huawei P Smart Z des restes d'adhésifs afin de permettre à la colle d'adhérer au châssis.

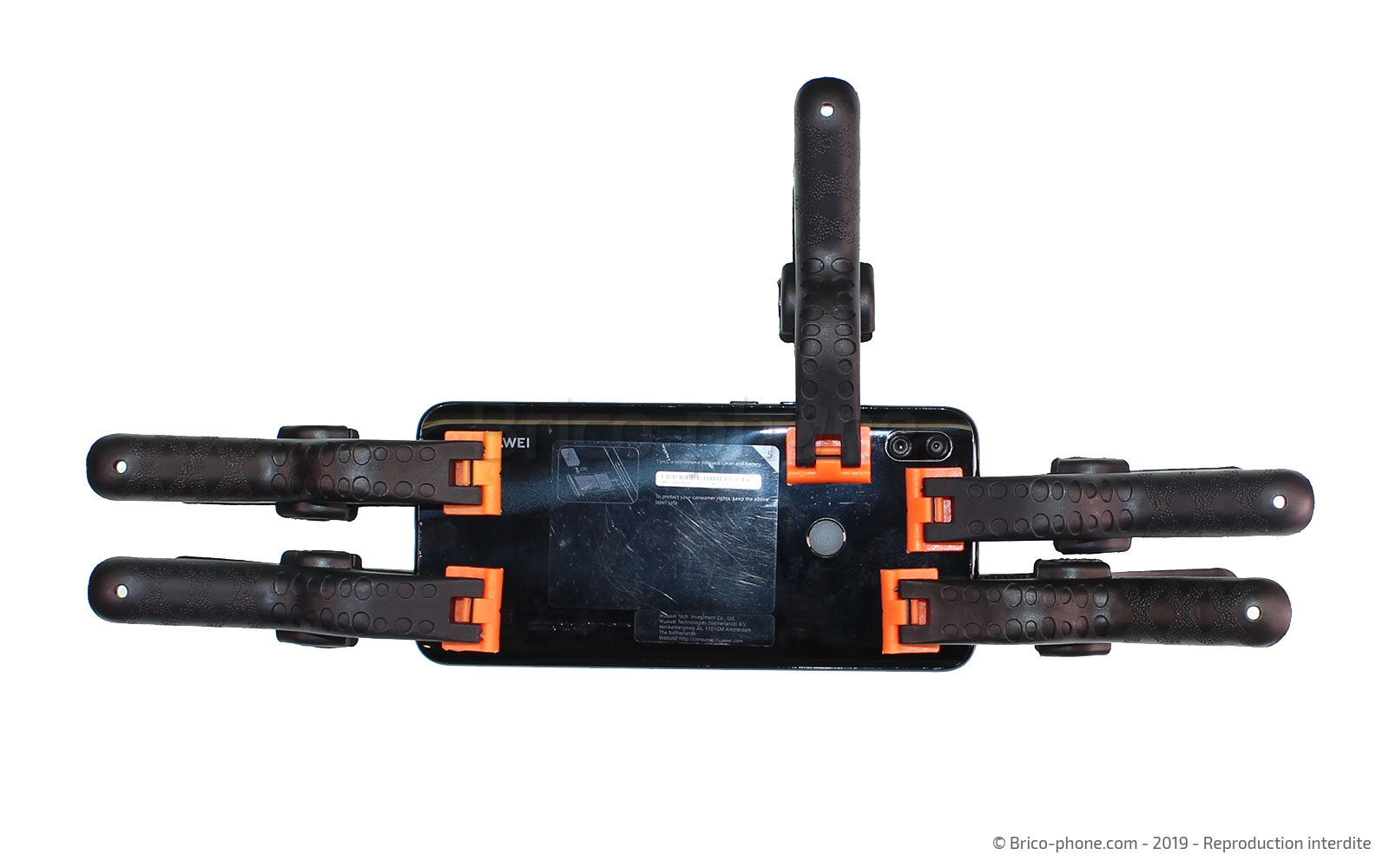

Laissez ensuite poser votre smartphone 30 à 40 minutes sous presse à l'aide de pinces ou de livres.
