Changement du connecteur de charge sur P Smart Z

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
P Smart Z | Temps estimé : 30 min | Difficulté : 2/5

Vous avez identifié la panne sur votre Huawei P Smart Z et vous souhaitez y remédier ? Brico-Phone vous propose de suivre ce guide détaillé en images pas à pas lors de la réparation de votre connecteur de charge.

Diagnostic

›  Votre appareil n'est plus reconnu par votre ordinateur.
›  Votre Huawei P Smart Z ne prend plus la charge.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Huawei Psmart Z
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

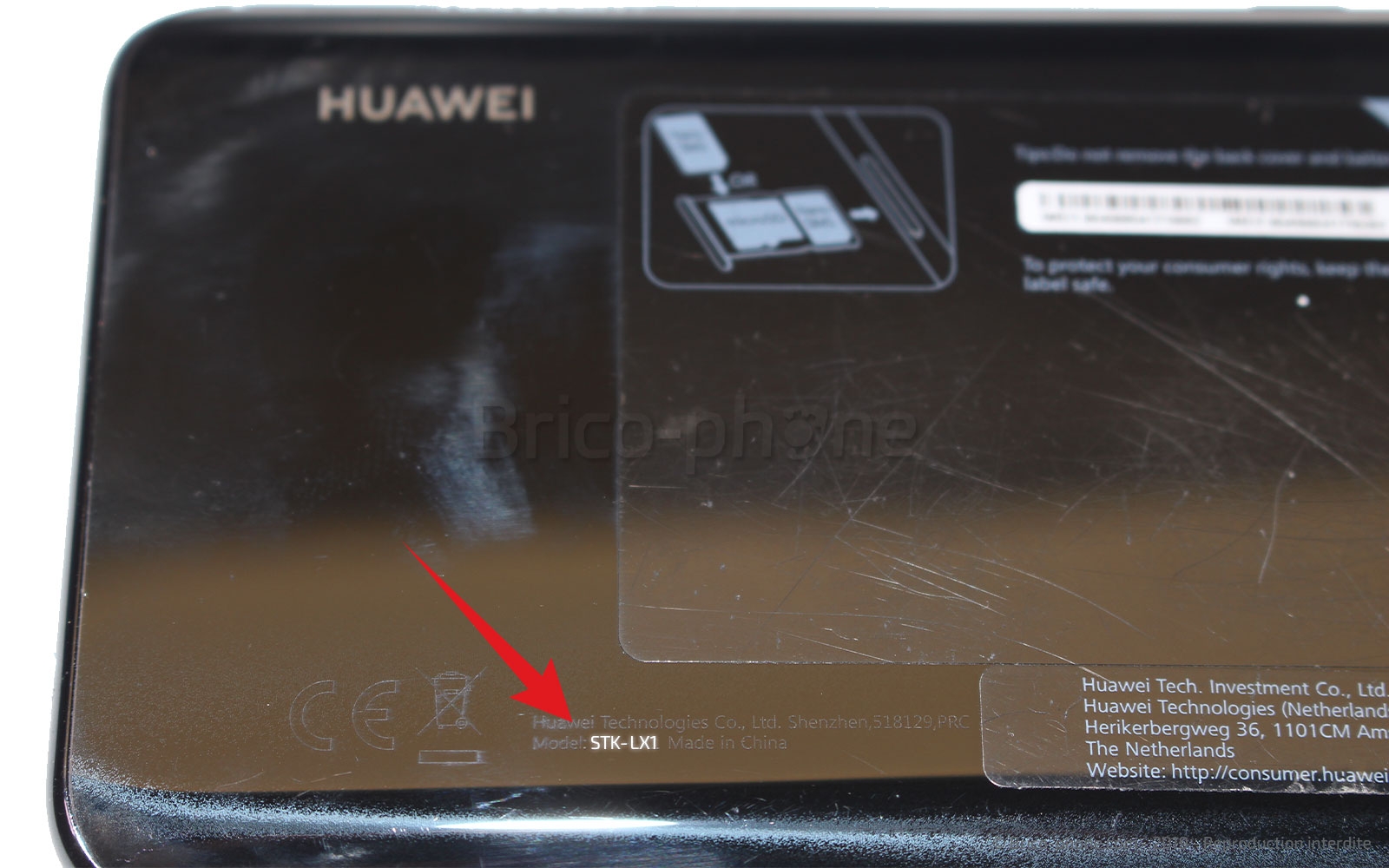

Avant de débuter une réparation, il est primordial de vérifier que la pièce commandé soit compatible avec le mobile. Pour cela, il suffit de se rendre dans les réglages de l'appareil ou alors de regarder au dos de ce dernier pour y voir inscrit la référence suivante: STK - LX1.

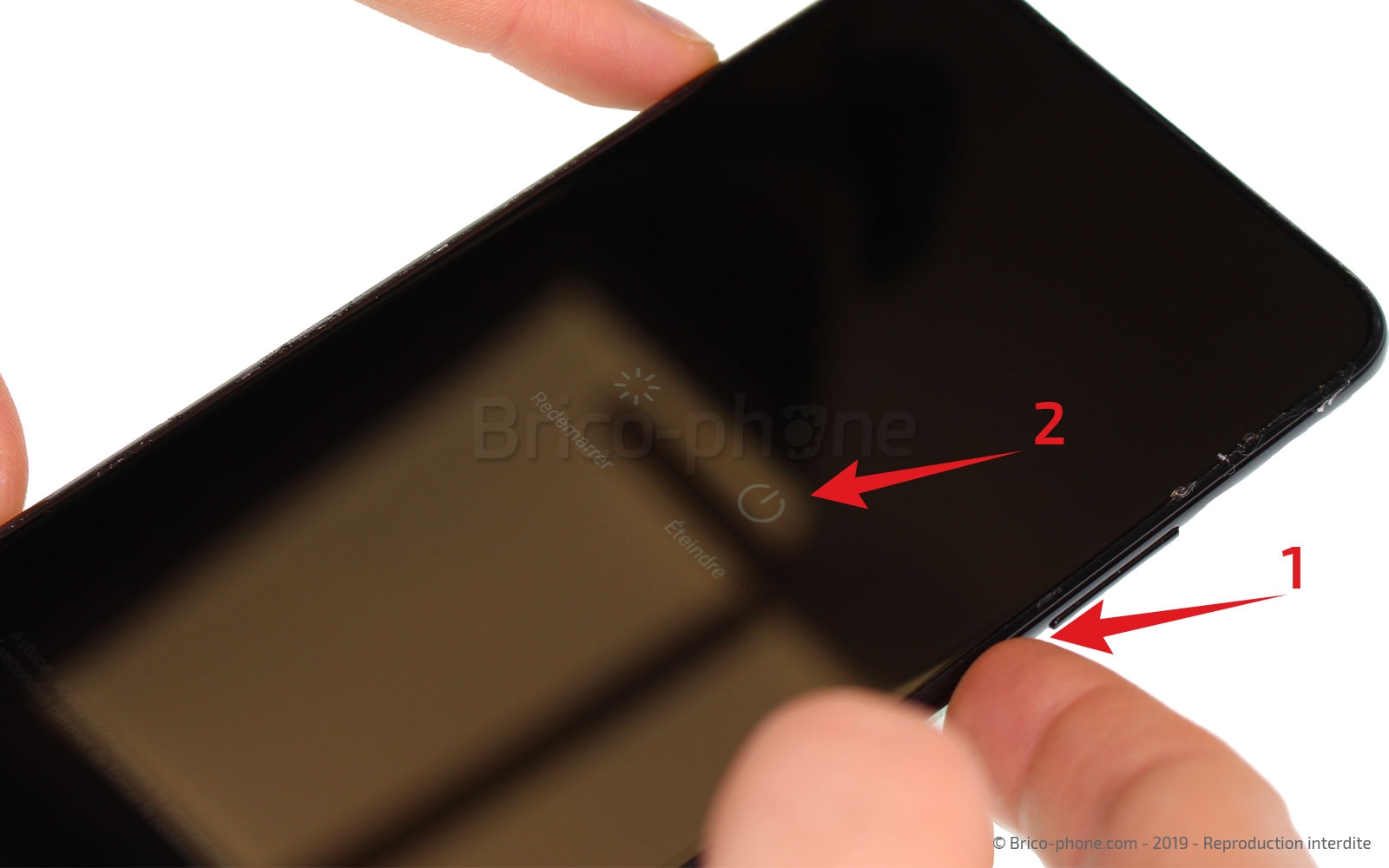

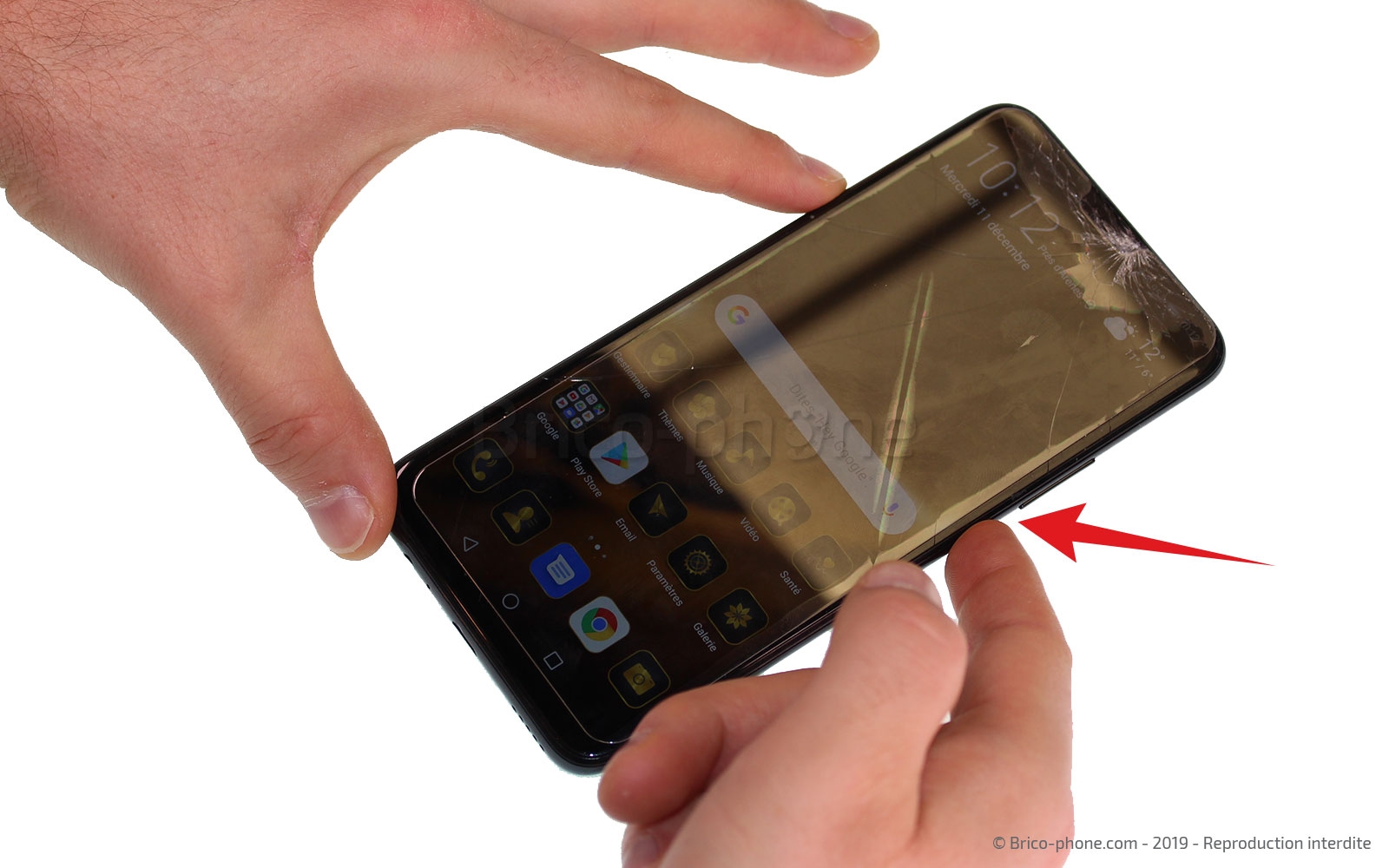

Mettez hors tension votre smartphone pour travailler en toute sécurité.

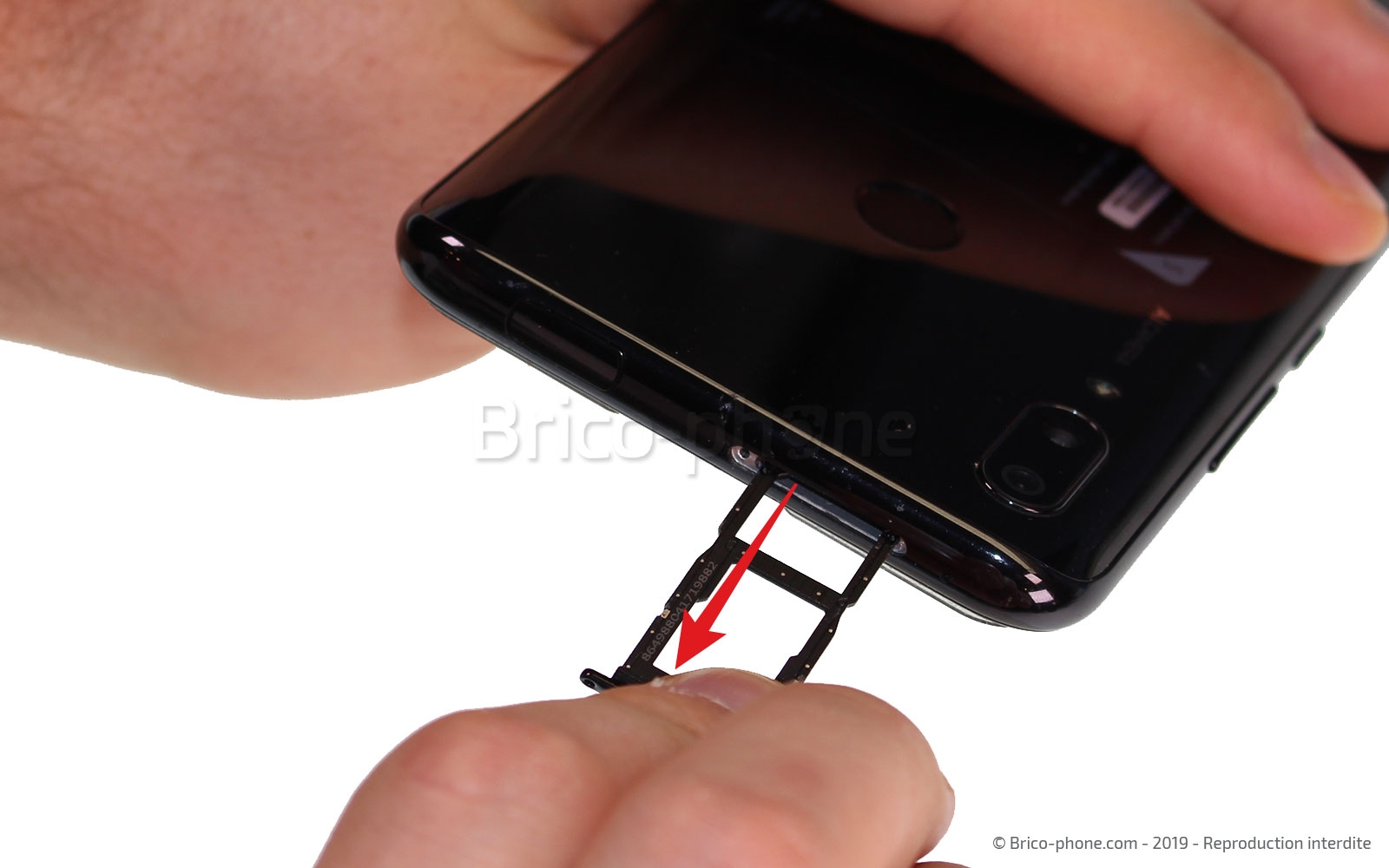

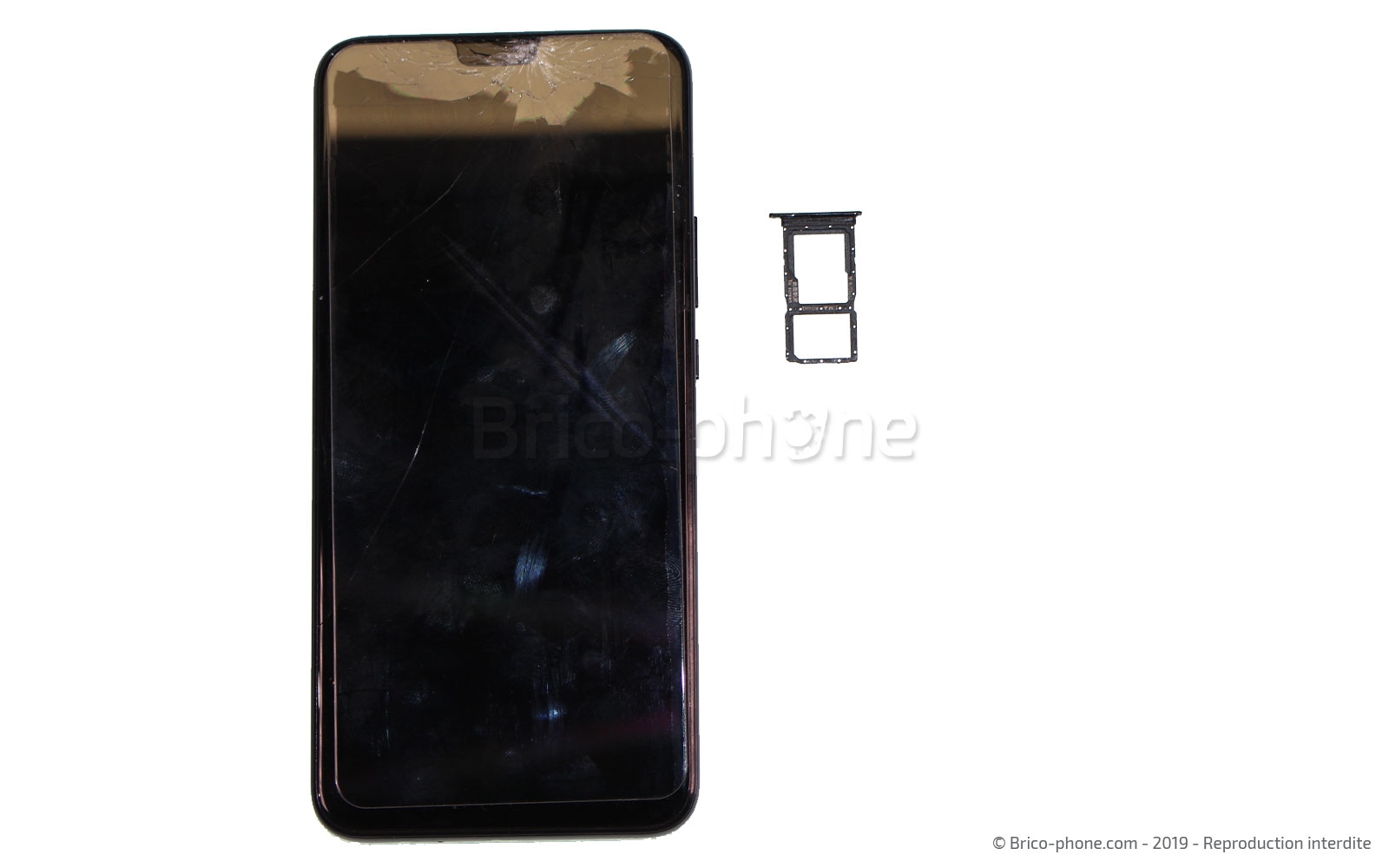

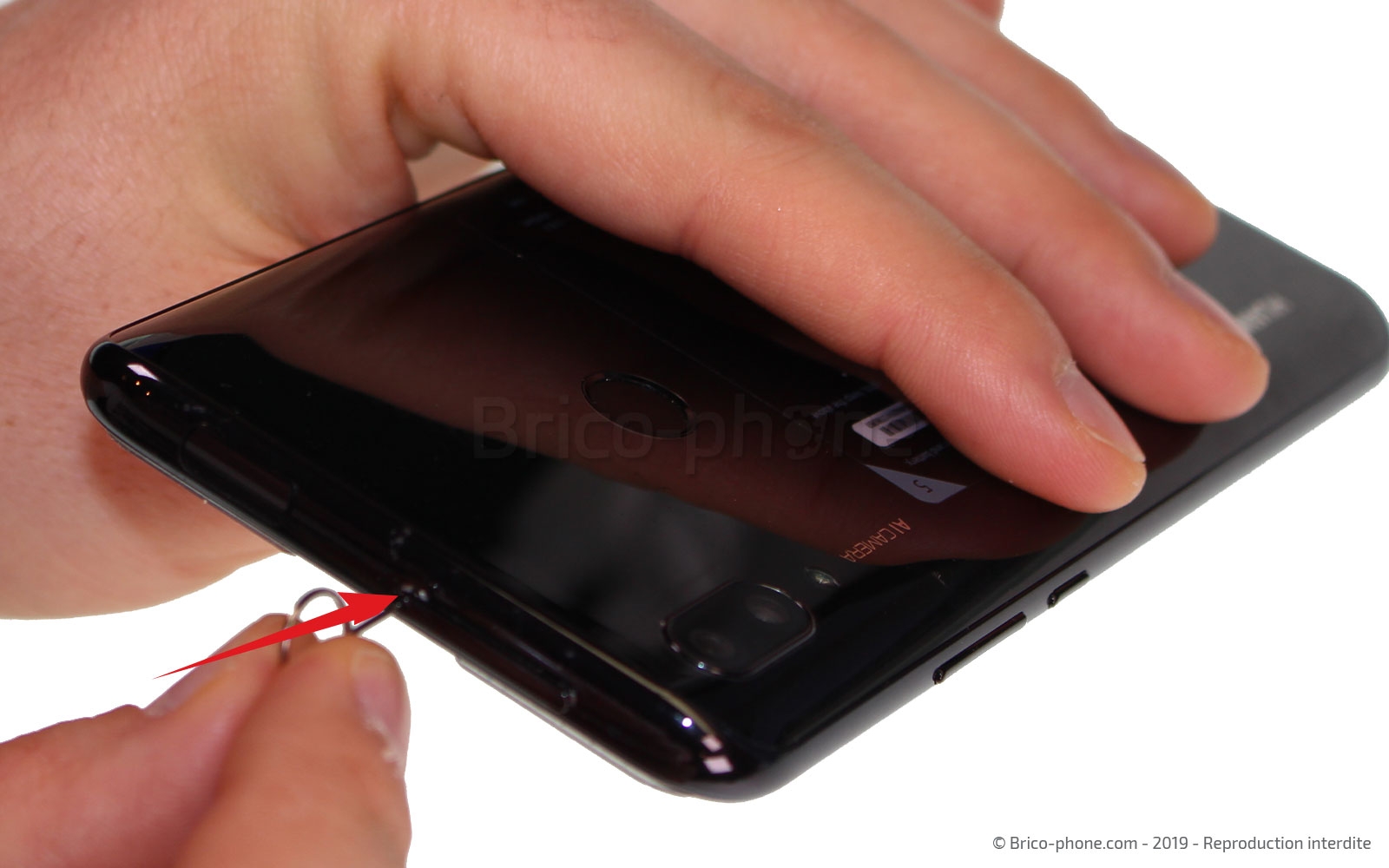

Etape 1 : Extraire le rack Sim
A l'aide de l'outil d'extraction disponible dans votre boite d'origine ou dans le kit d'outils, sortez le tiroir Sim de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Pour ouvrir le smartphone, il vous faut chauffer le contour de ce dernier afin de faire ramollir le sticker.

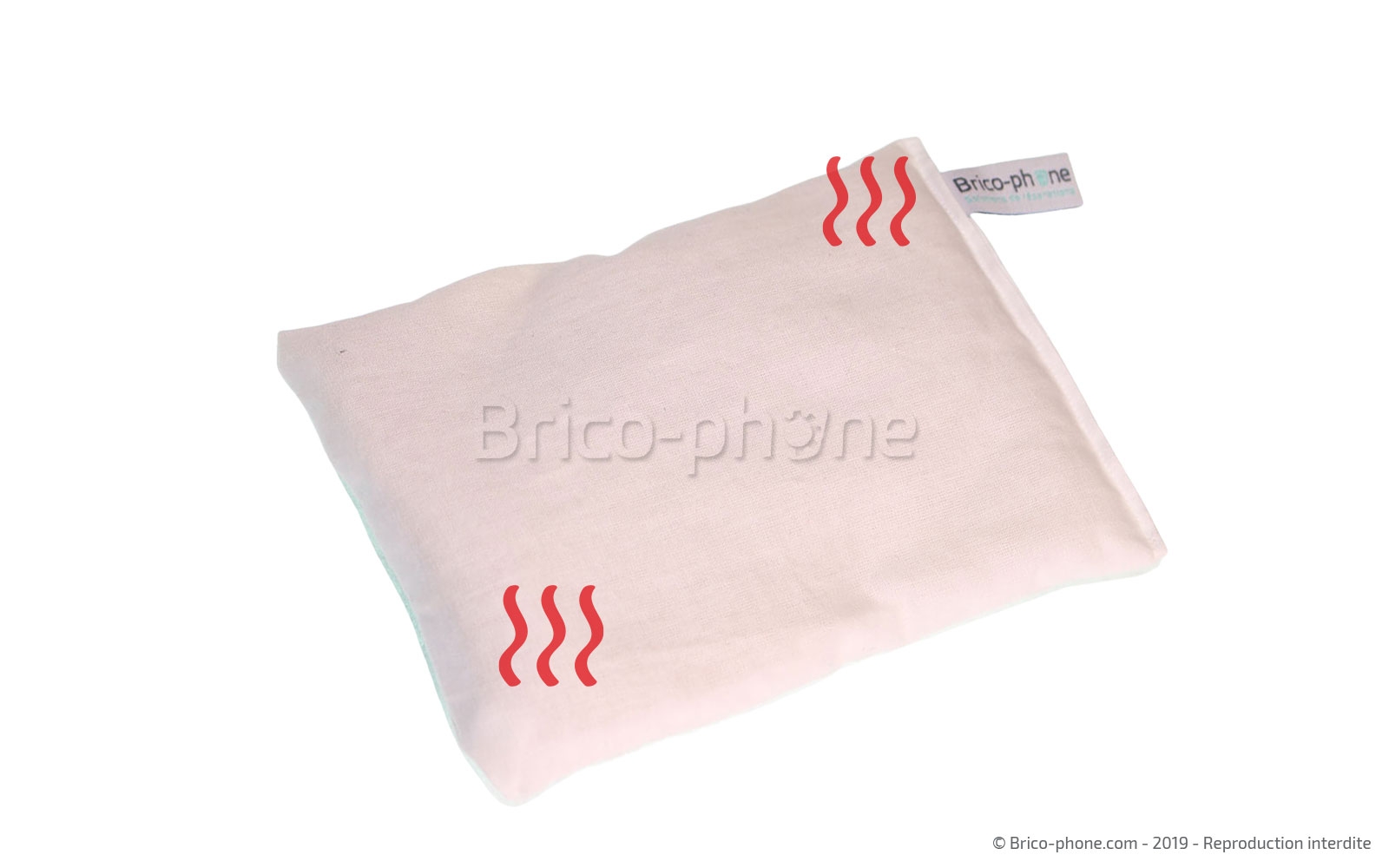

Pour ce faire, il vous faut utiliser un coussin chauffant préalablement passé au micro-onde 1 à 2 minutes ou alors un décapeur thermique.
Si vous ne disposez pas de ces ustensiles, vous pouvez vous servir de votre sèche-cheveux.

Attention, il ne faut pas dépasser les 80°C car cela risquerait d'endommager les composants de votre smartphone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

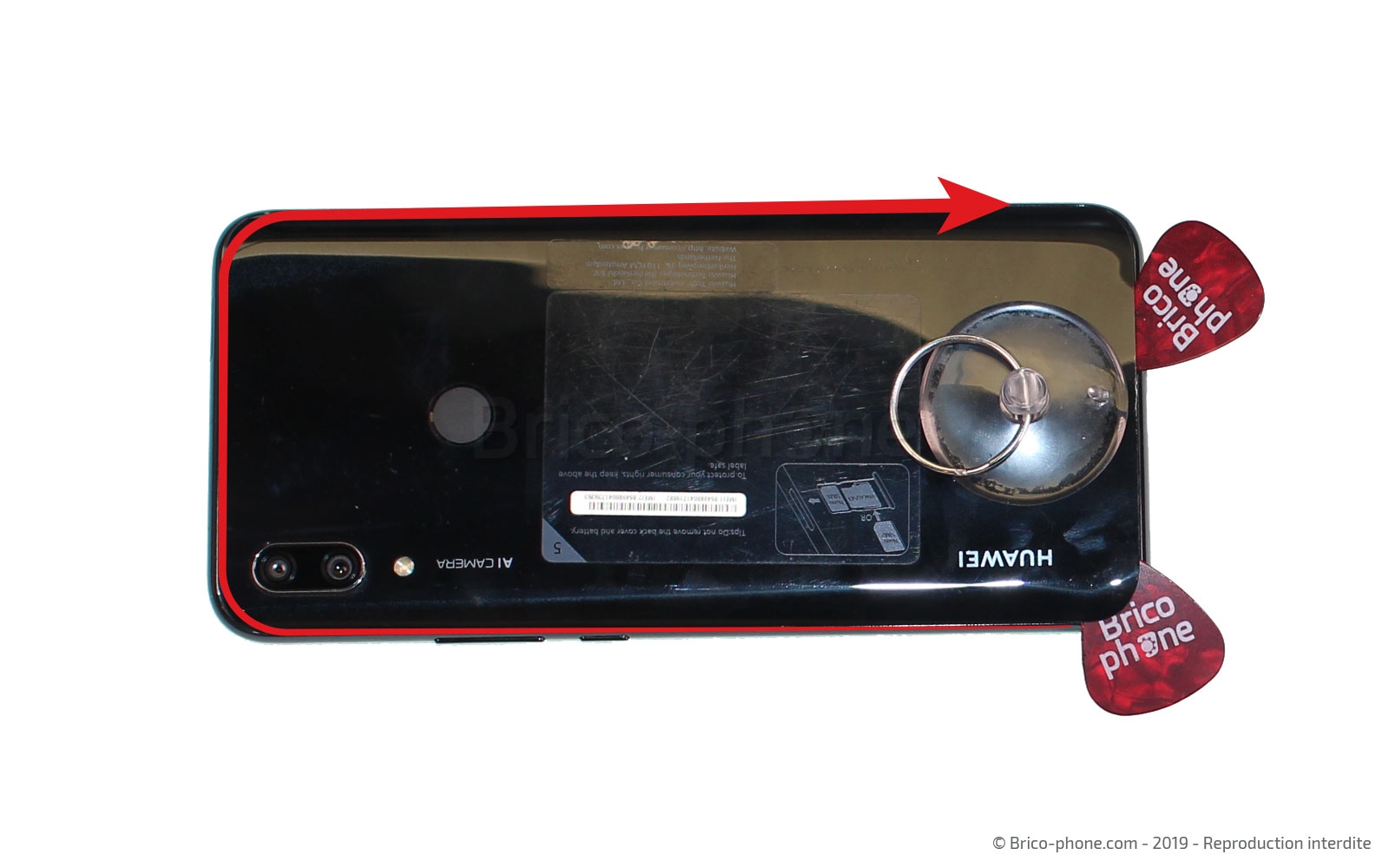

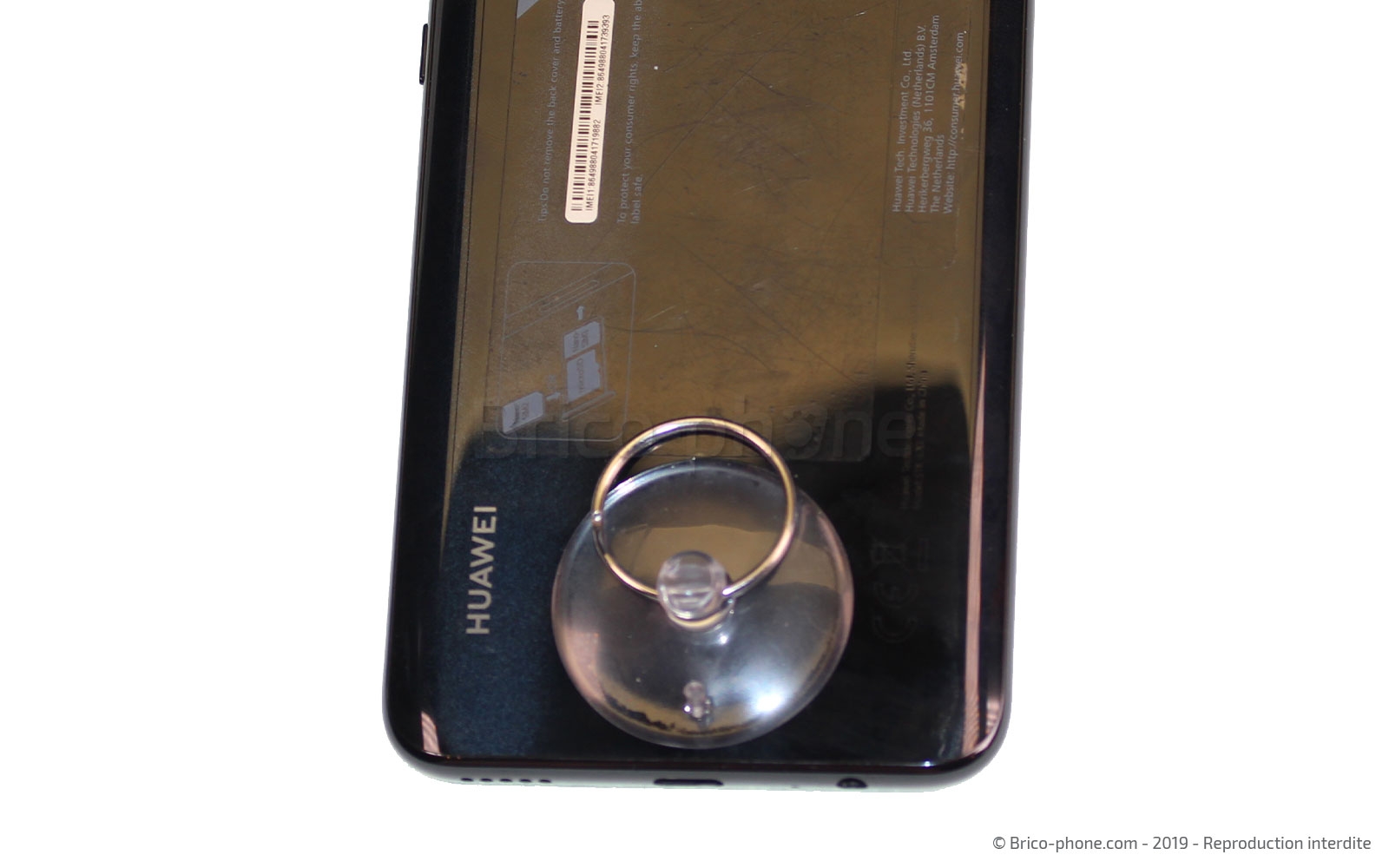

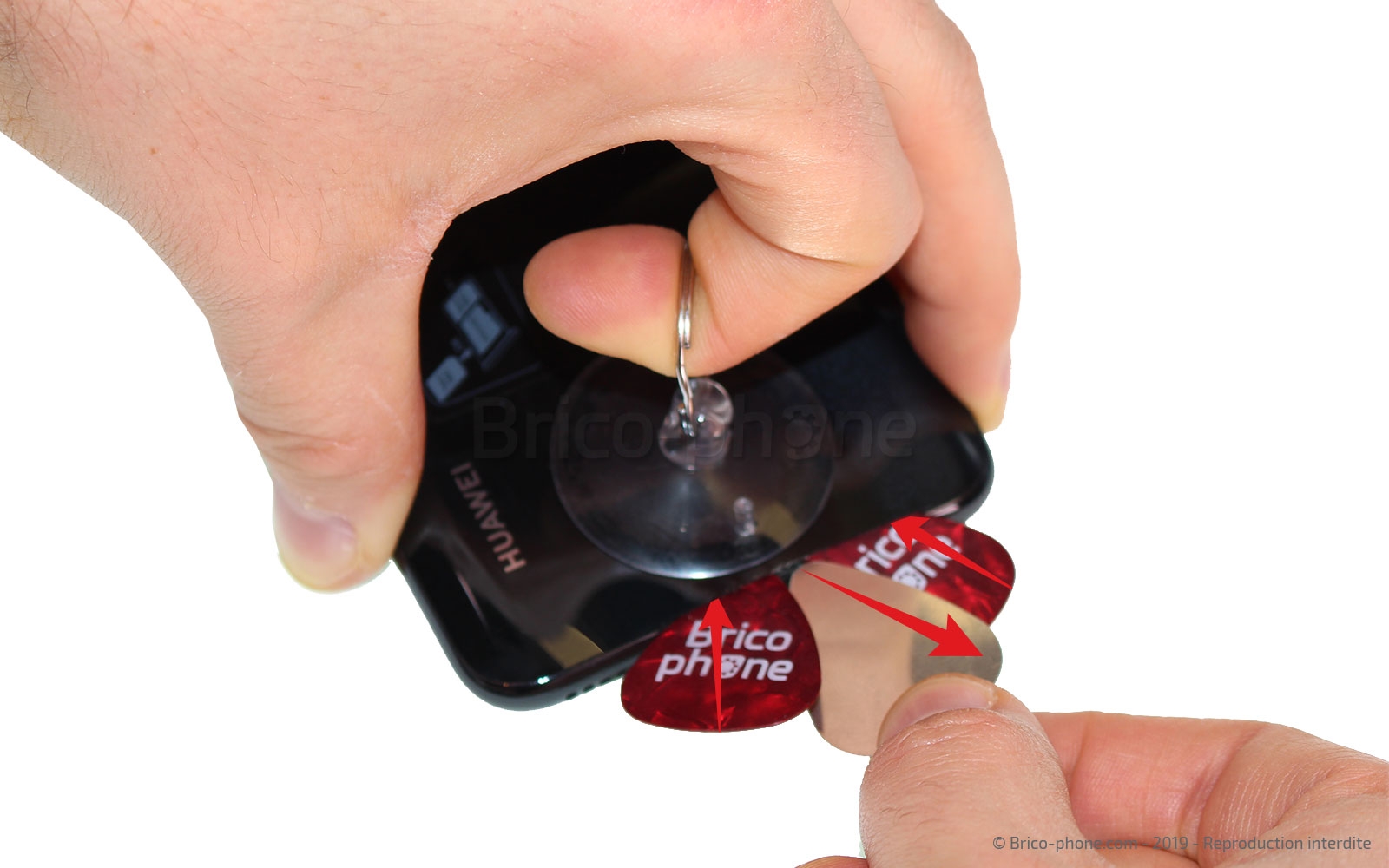

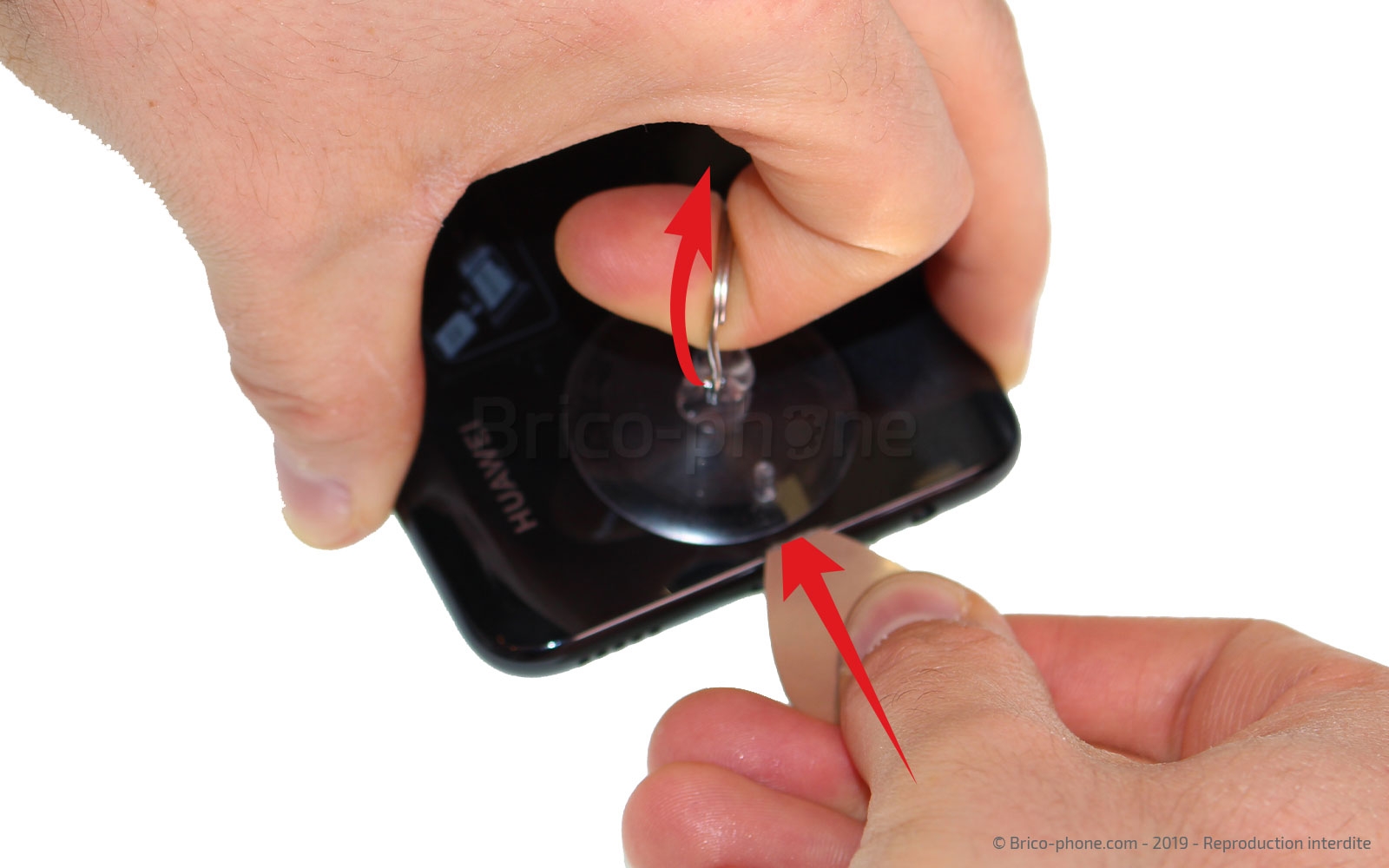

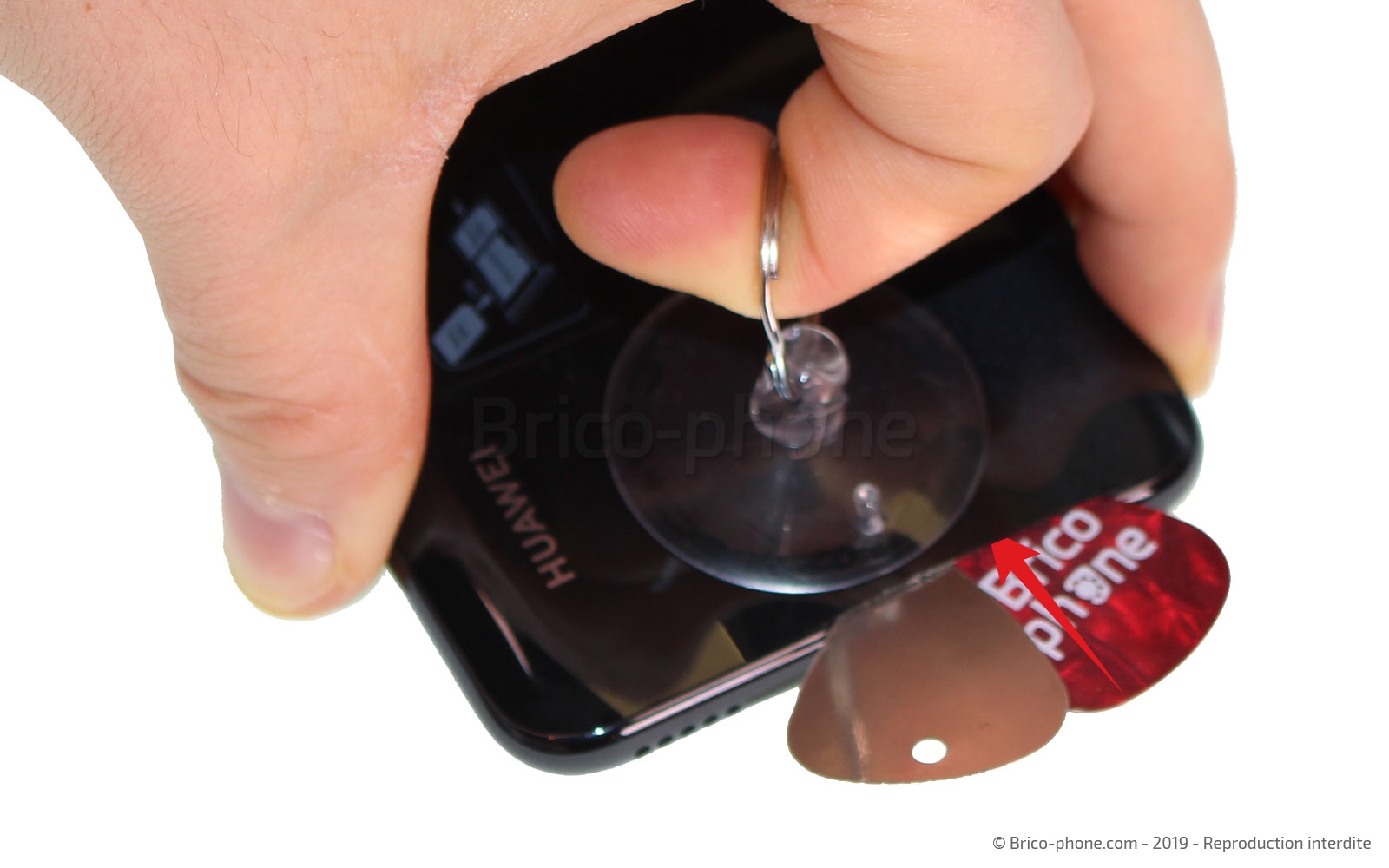

Etape 3 : Créer un interstice
Placez la ventouse sur la vitre arrière et en tirant fortement sur la boucle de cette dernière, vous devriez pouvoir insérer le médiator en métal troué entre la coque et le châssis.
Ensuite, superposez les médiators en plastique sur la version métallique avant de la retirer.
Outils du kit utilisés
Outils du kit utilisés

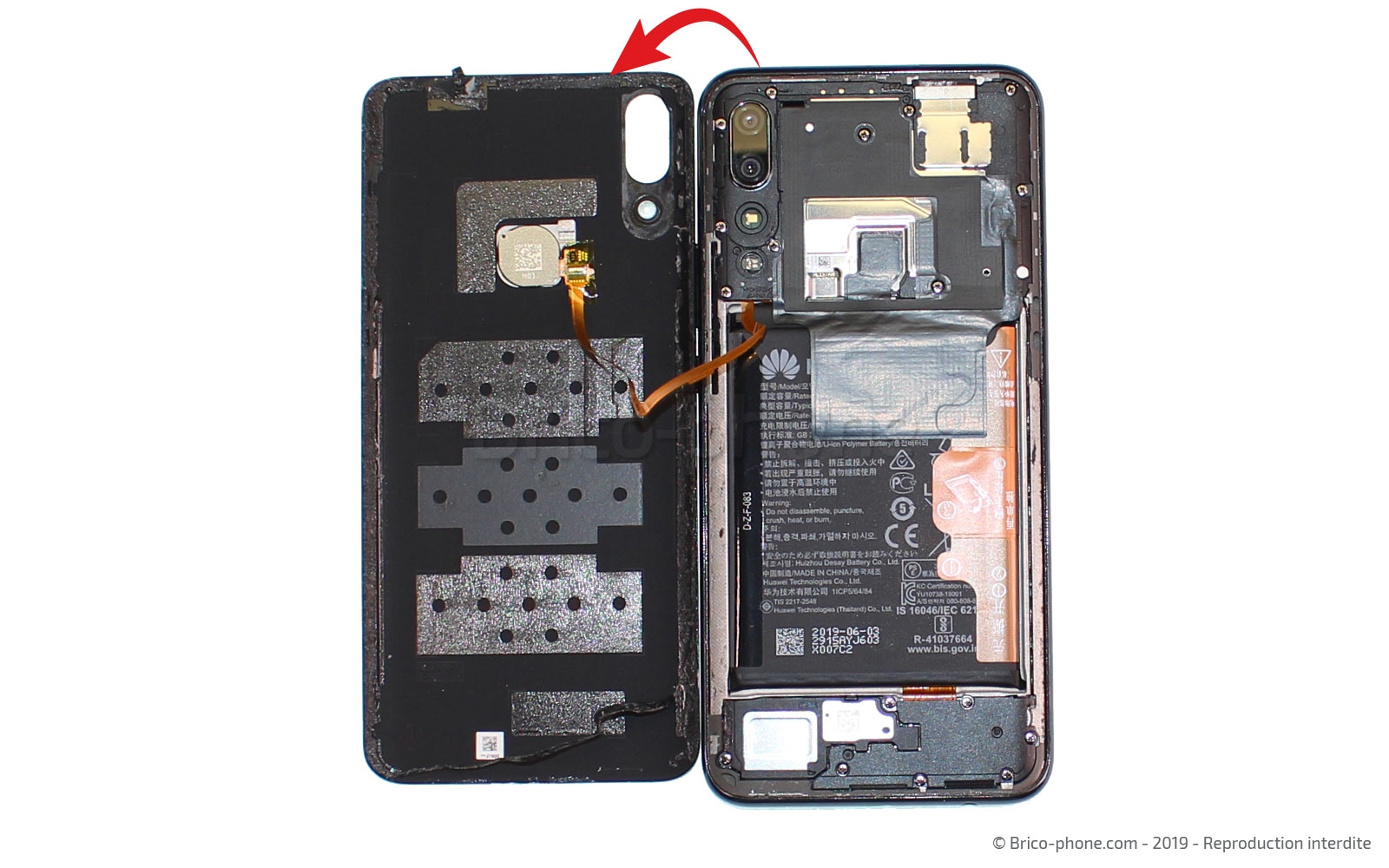

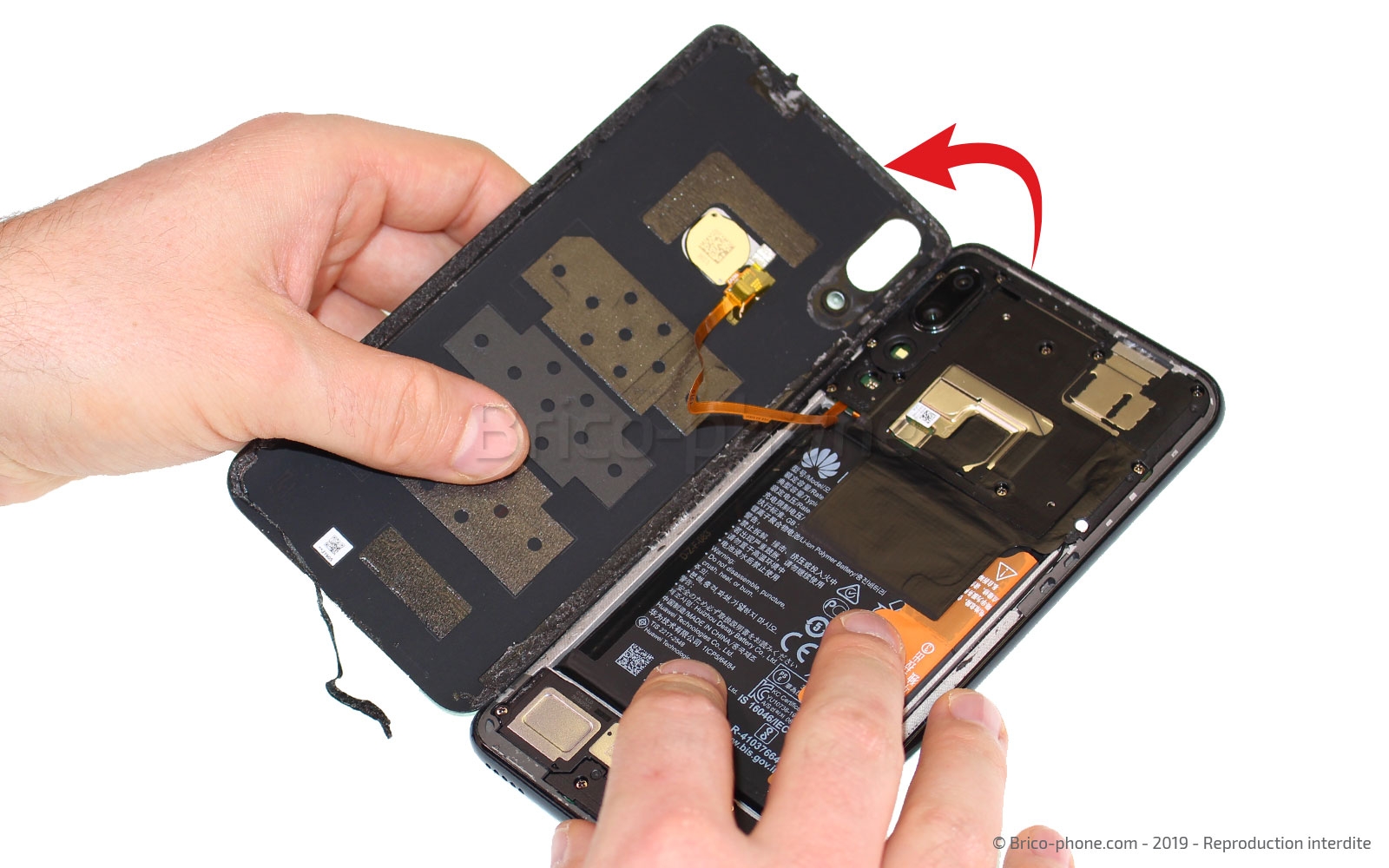

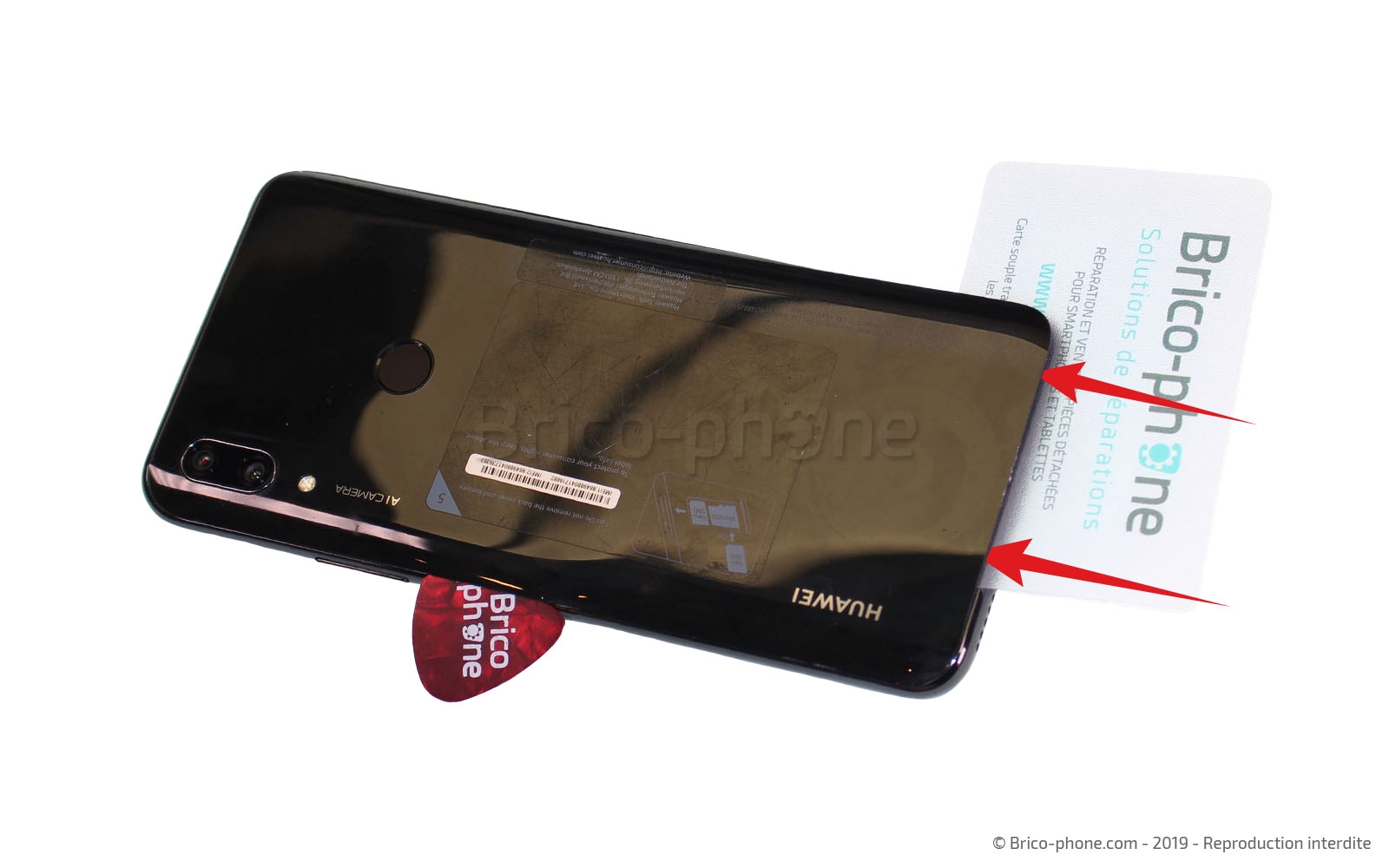

Etape 4 : Ouvrir la vitre arrière
Pour ne pas endommager les composants, faites le tour de la coque avec les deux médiators en plastique pour terminer le décollage.
Si vous sentez une résistance, n'hésitez pas à utiliser la carte en PVC pour retirer les derniers morceaux de colle.

Cependant, il est important de faire attention car la rallonge du lecteur d'empreintes relie encore la vitre arrière et le bloc écran.
Outils du kit utilisés
Outils du kit utilisés

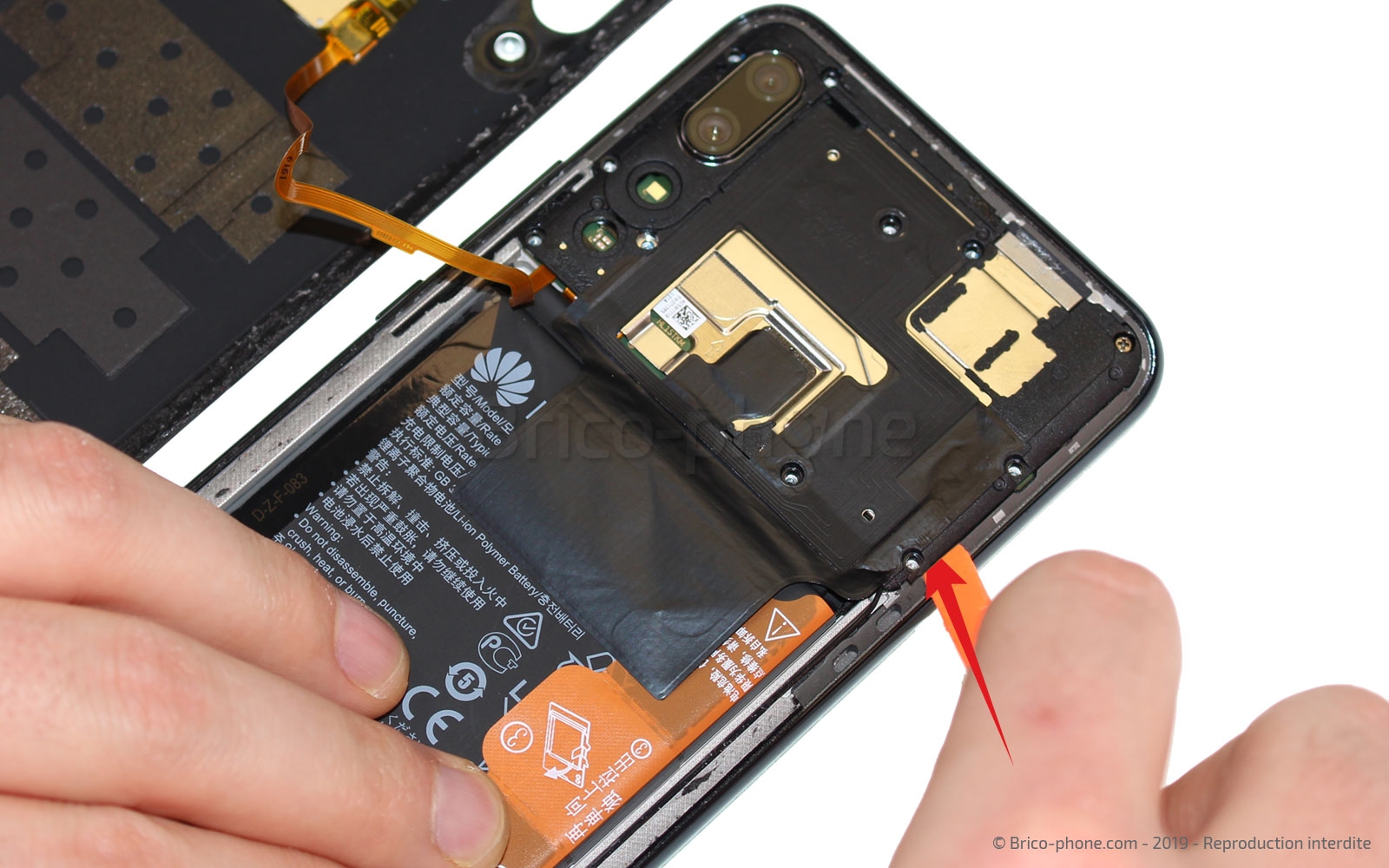

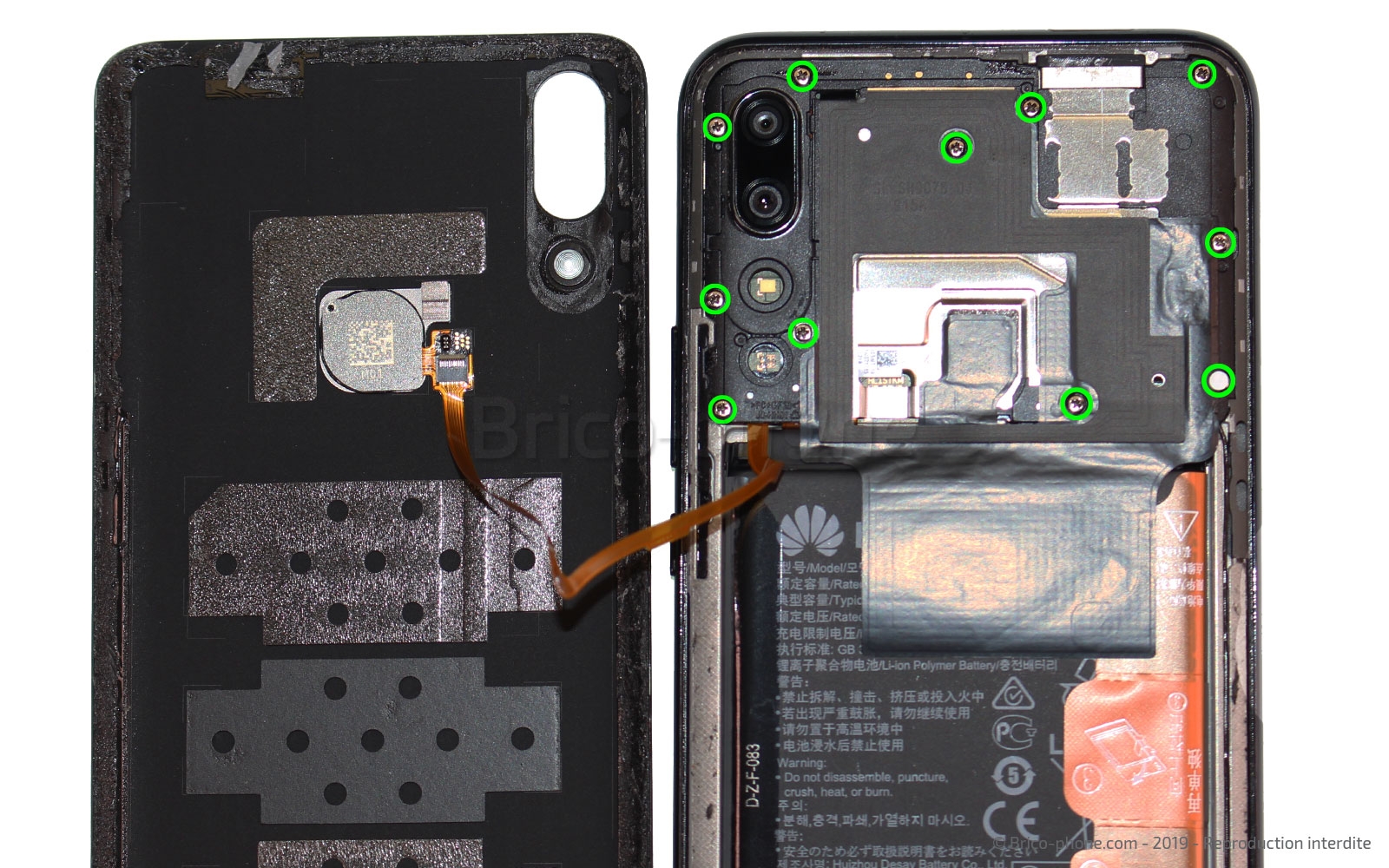

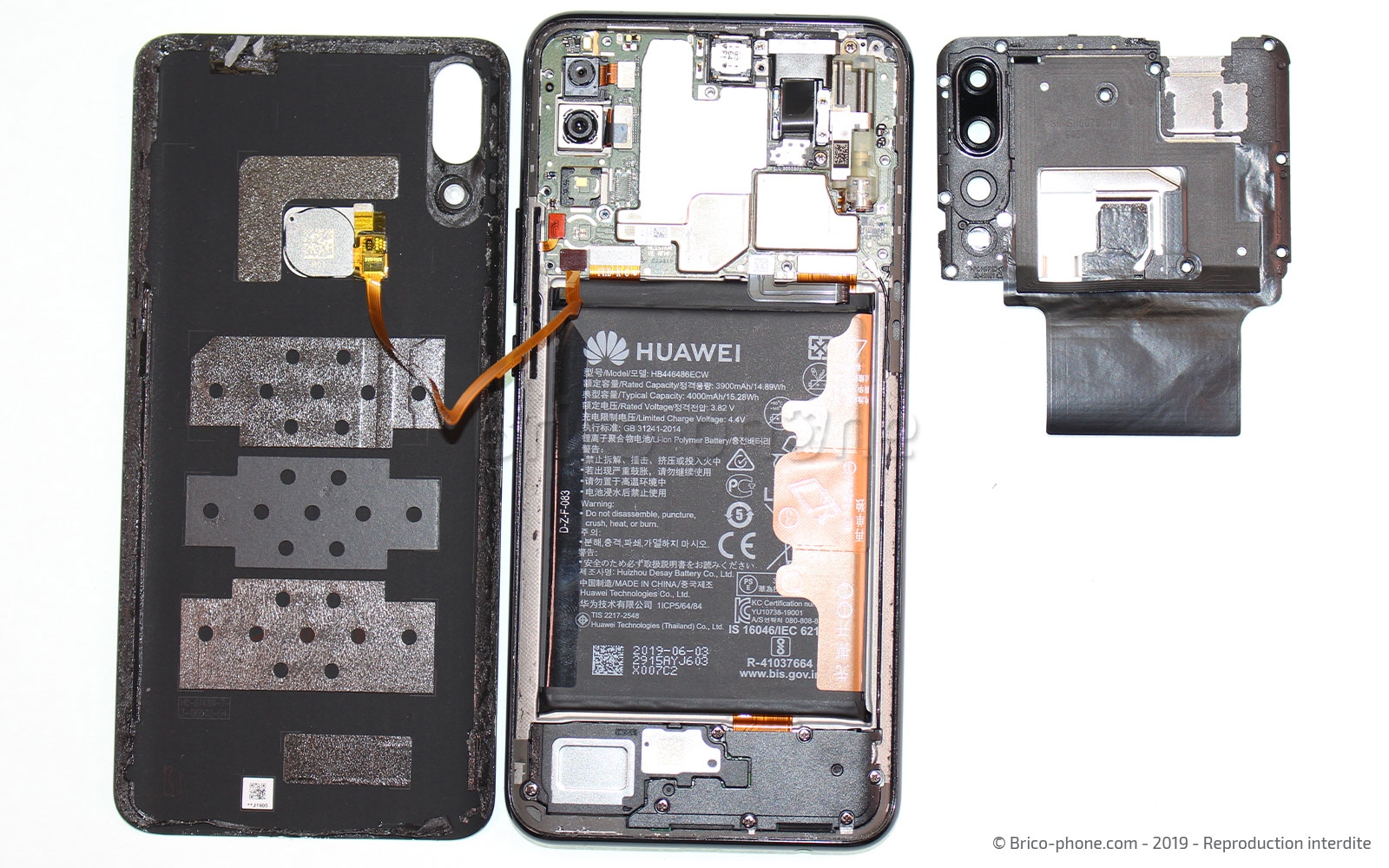

Etape 5 : Retirer l'antenne NFC
Servez-vous du tournevis cruciforme pour retirer les 11 vis de la nappe NFC avant de la retirer de la carte mère avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

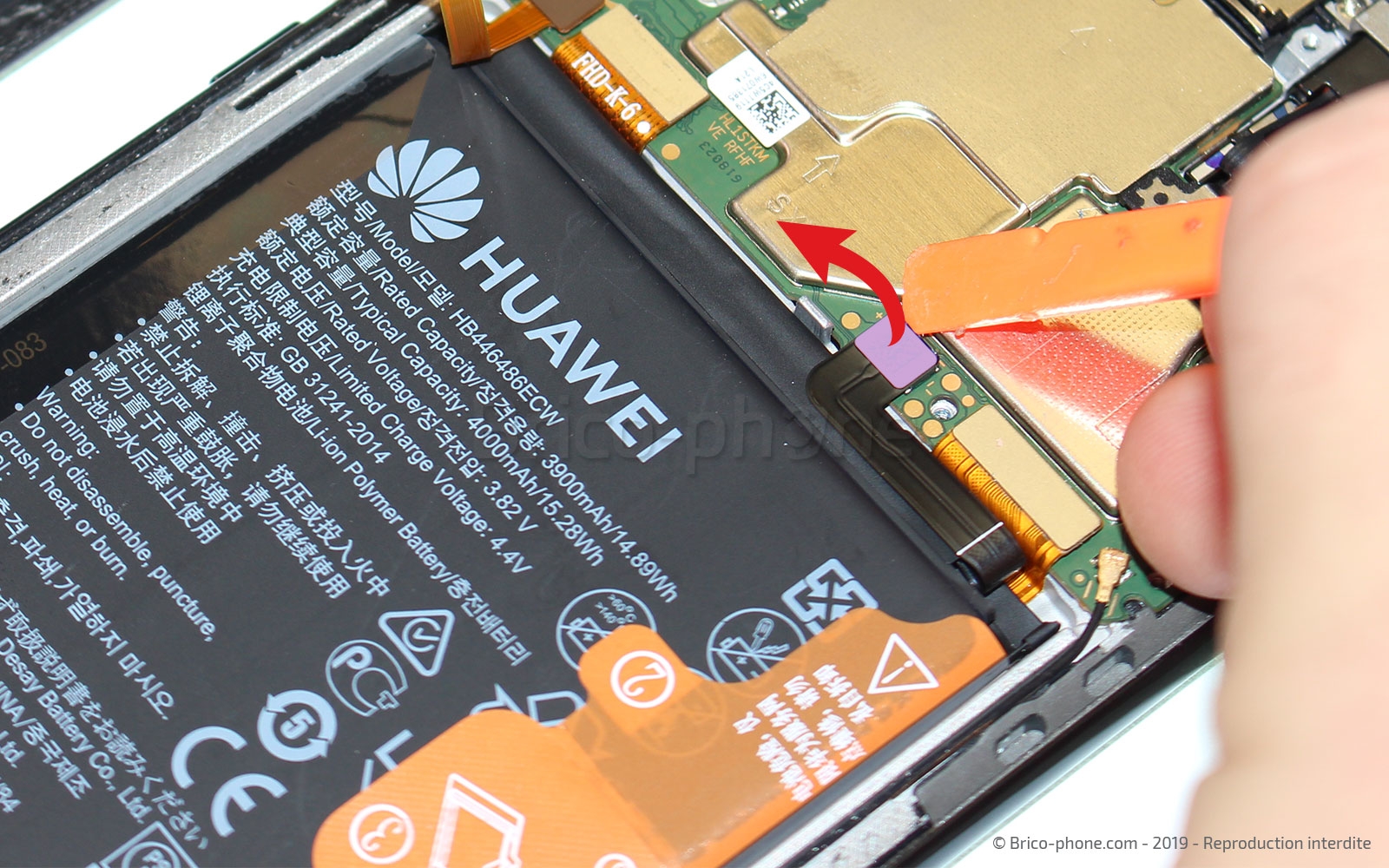

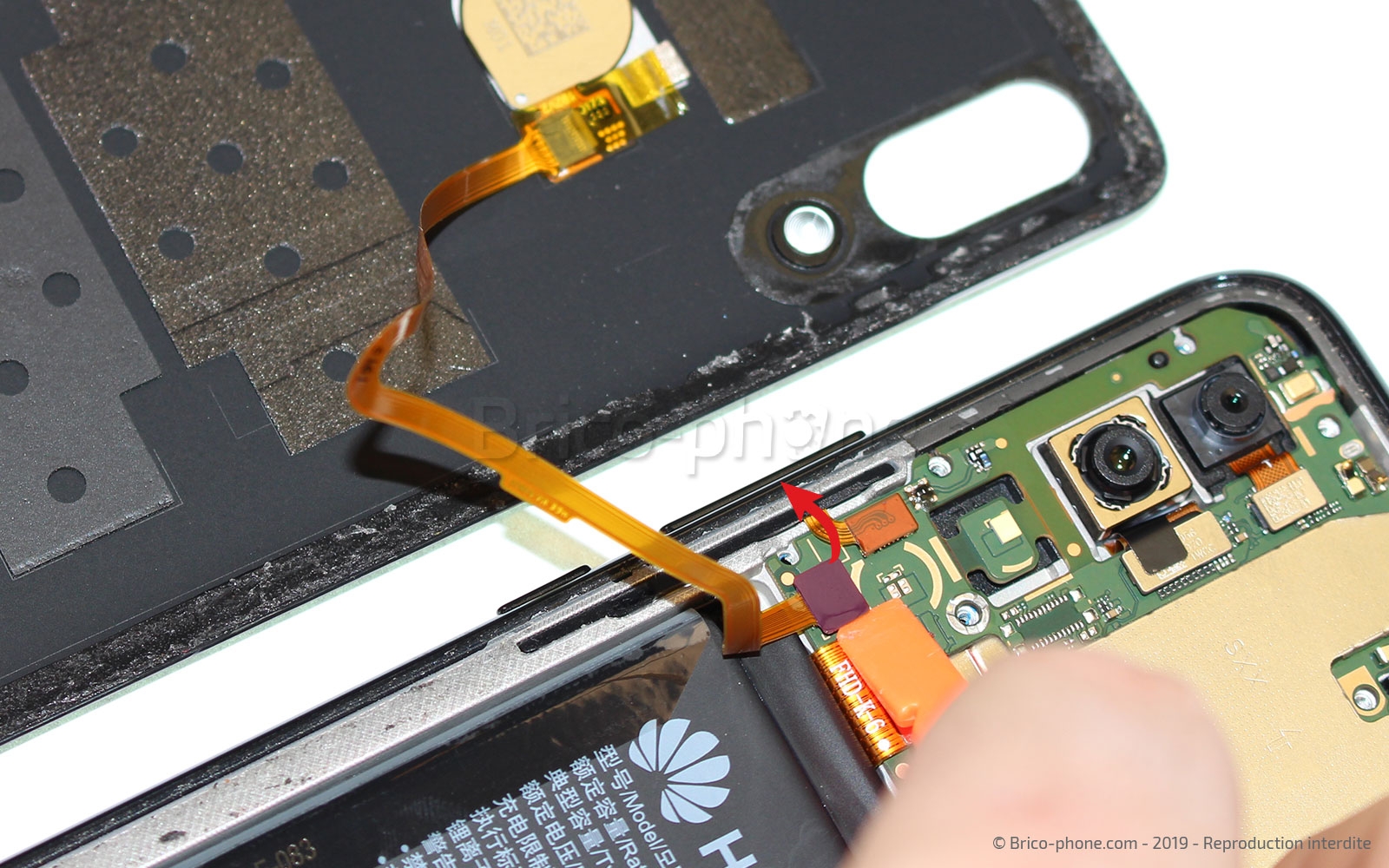

Etape 6 : Déconnecter la batterie et le lecteur d'empreintes
A l'aide du spudger, déconnectez la nappe de la batterie et celle du lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

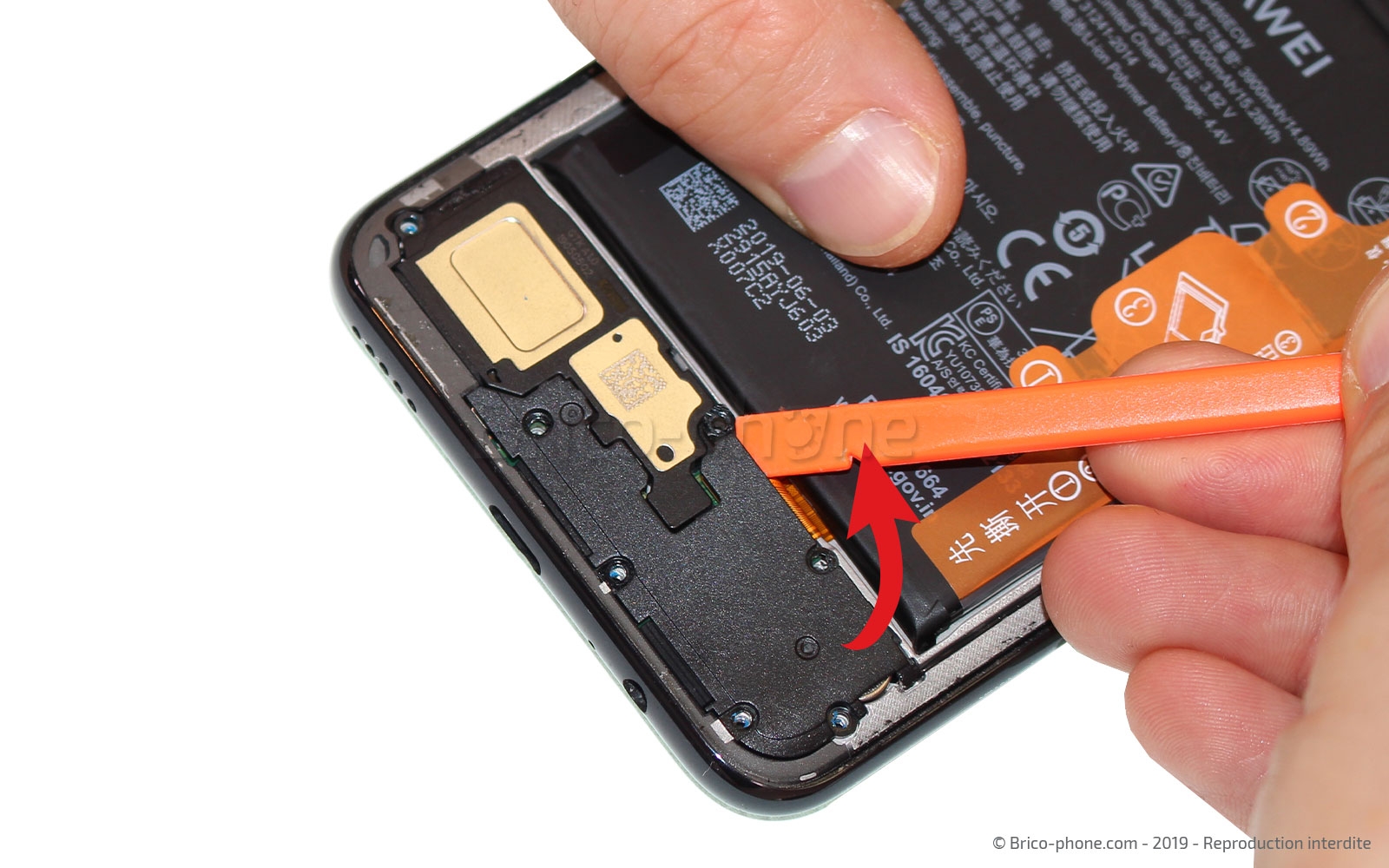

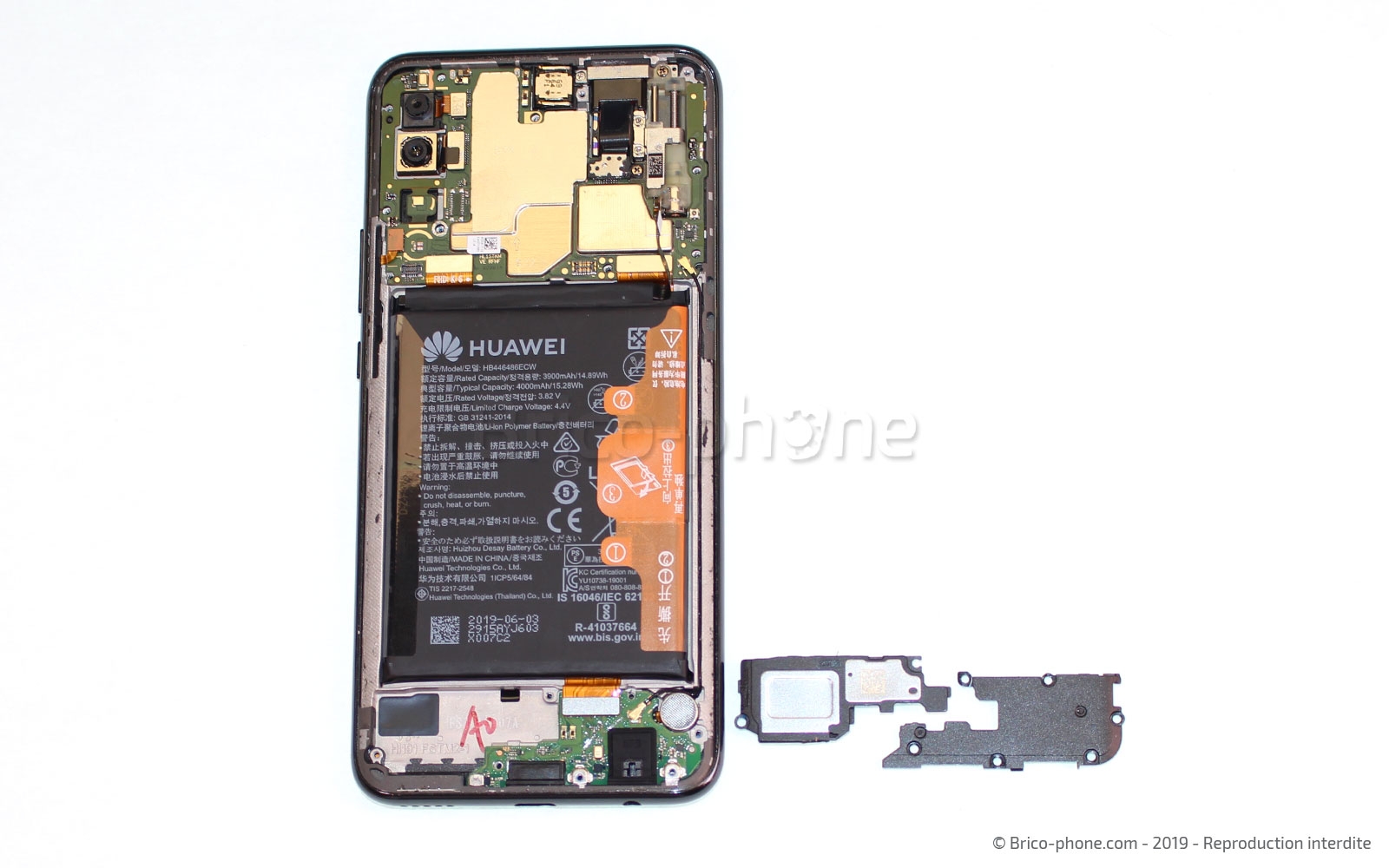

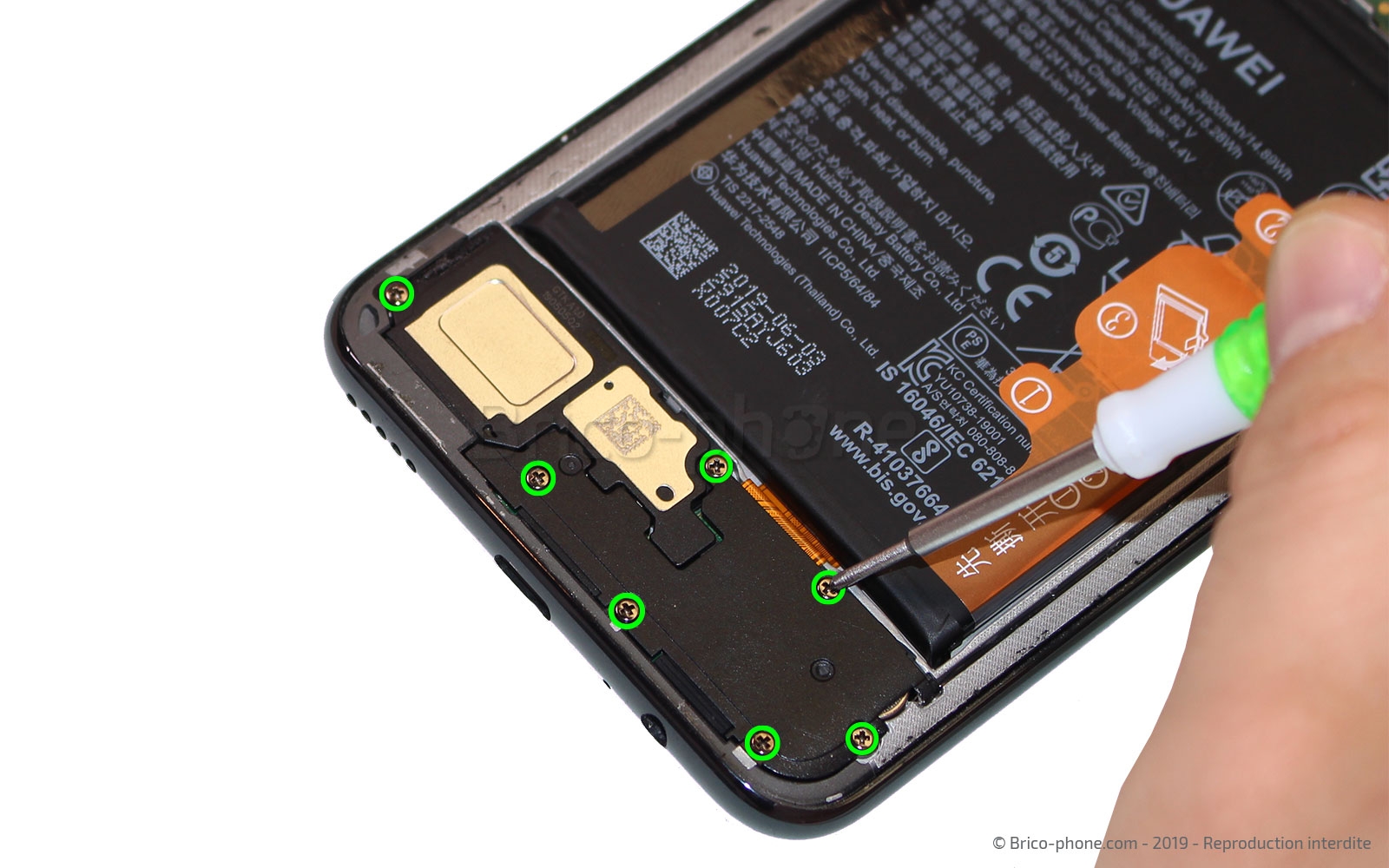

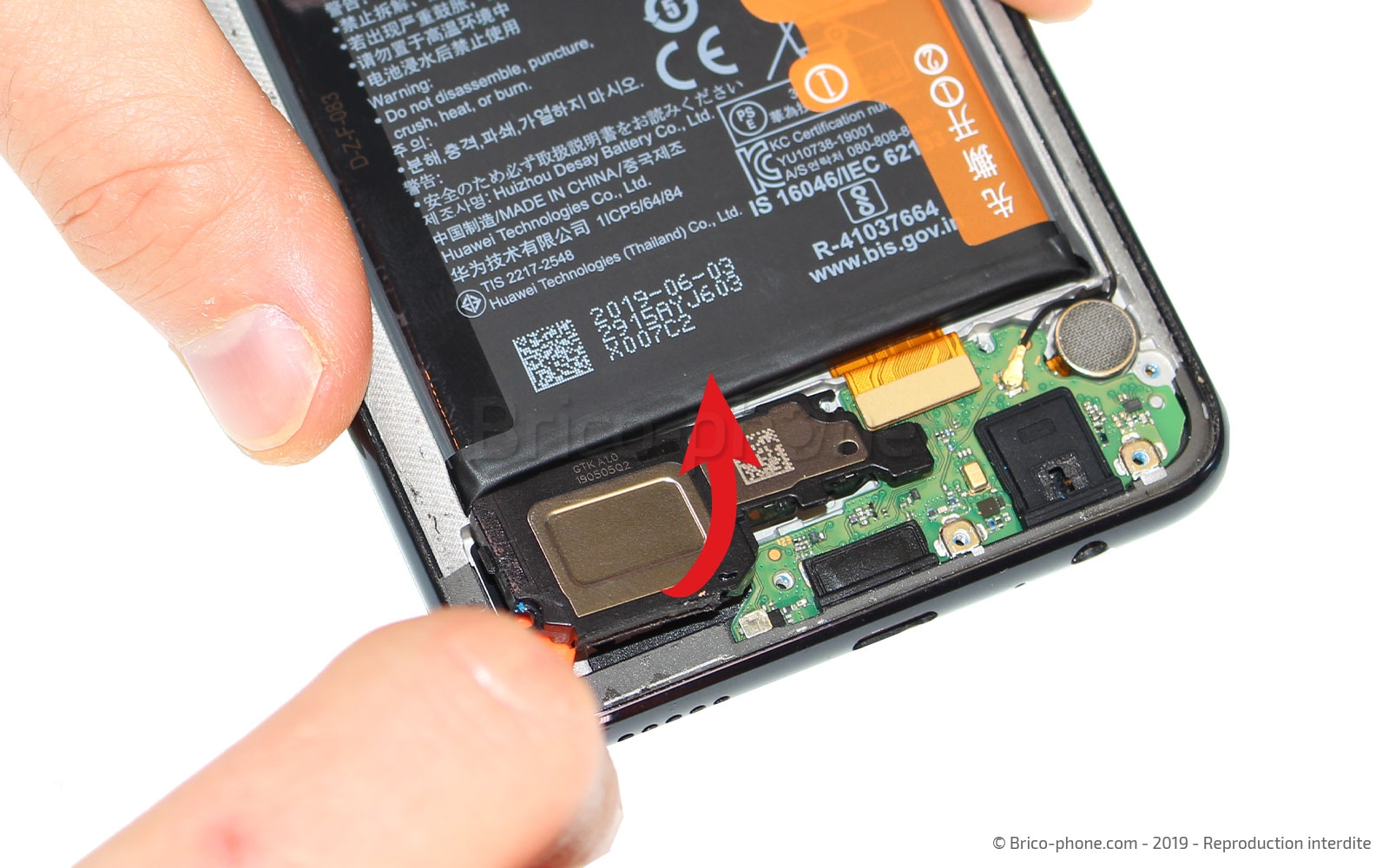

Etape 7 : Enlever le haut-parleur externe
Toujours avec le même tournevis, sortez les 7 vis du haut-parleur externe. Puis avec le levier en nylon, soulevez et retirez la partie de droite avant de faire la même chose pour le haut-parleur externe.

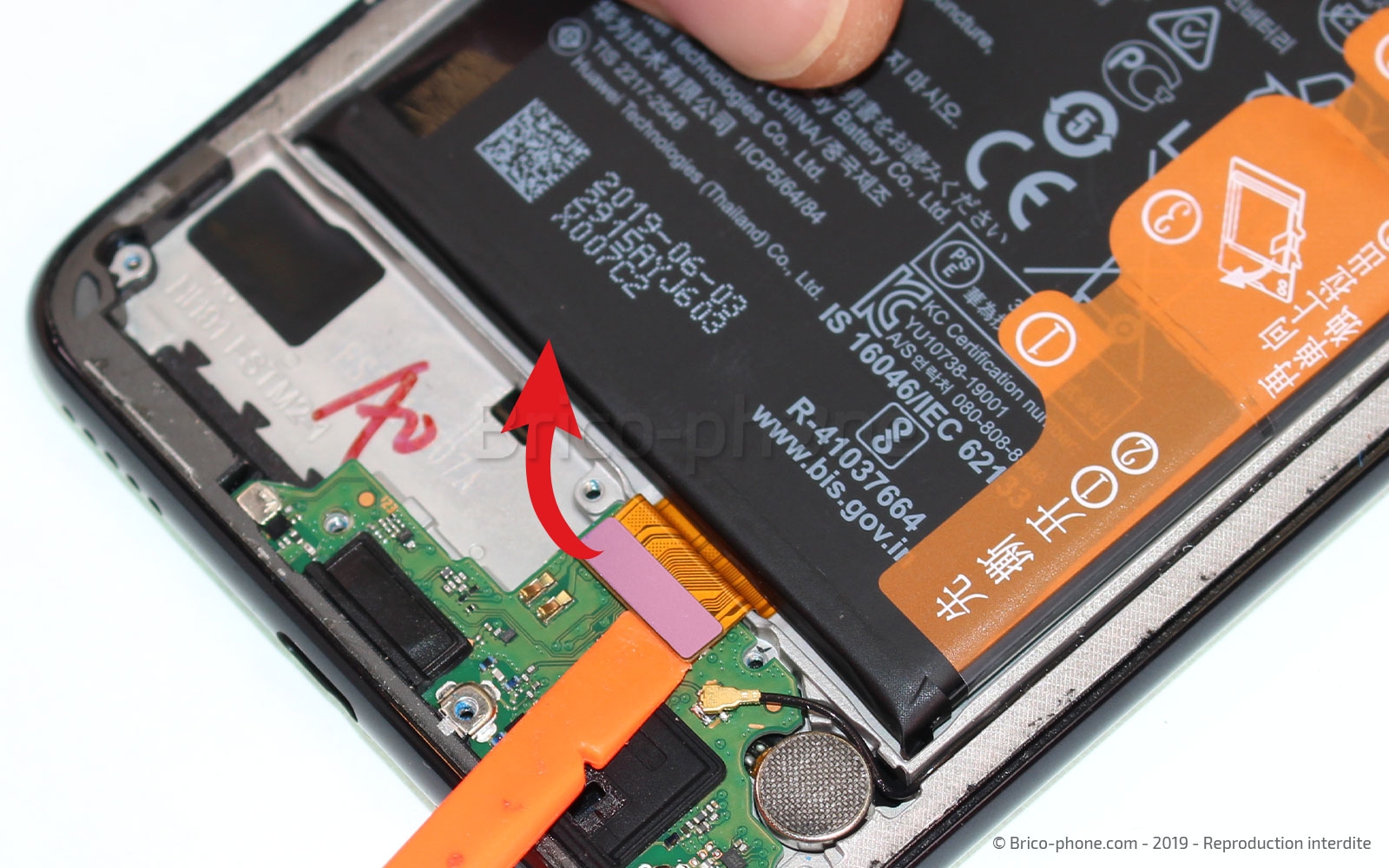

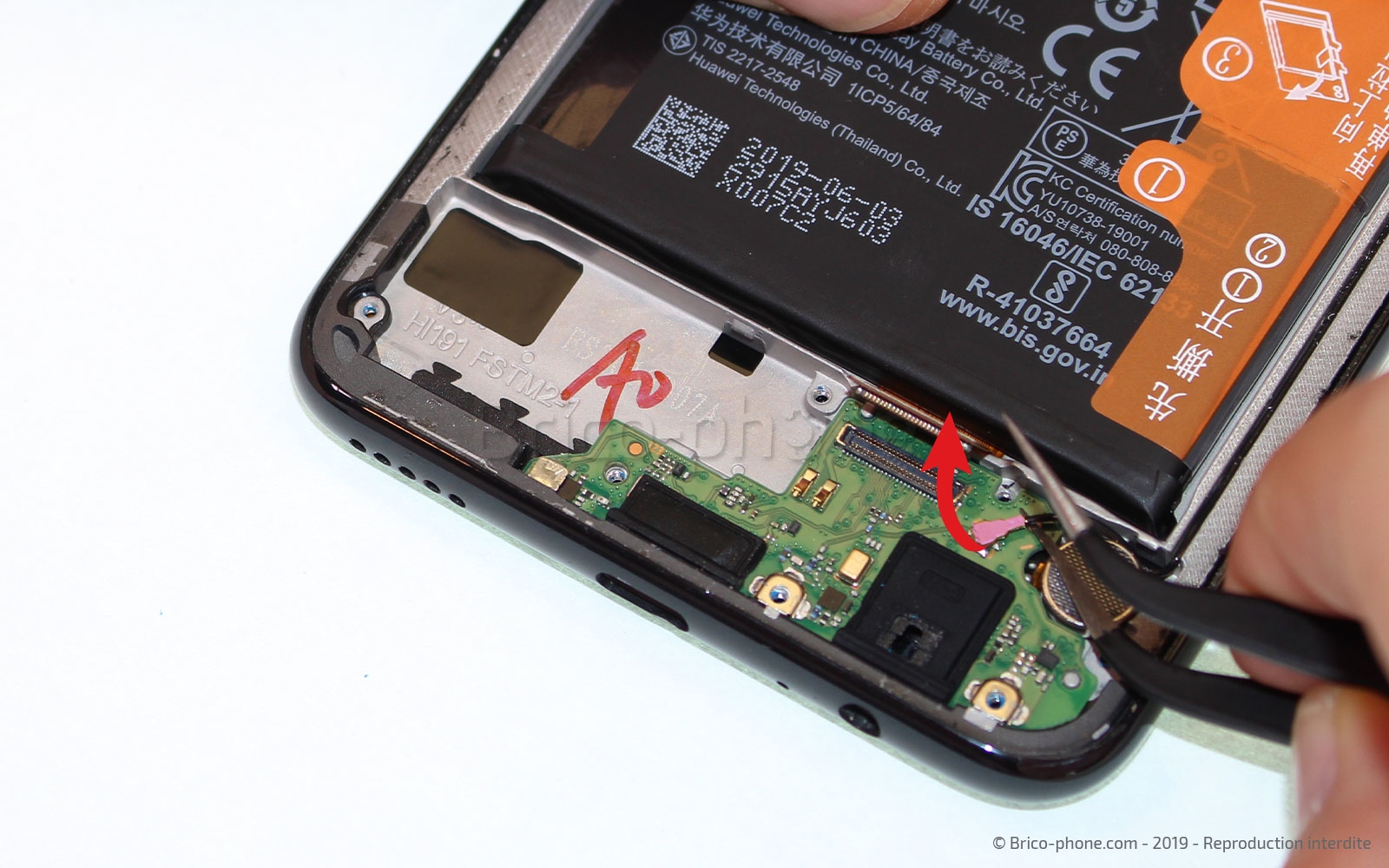

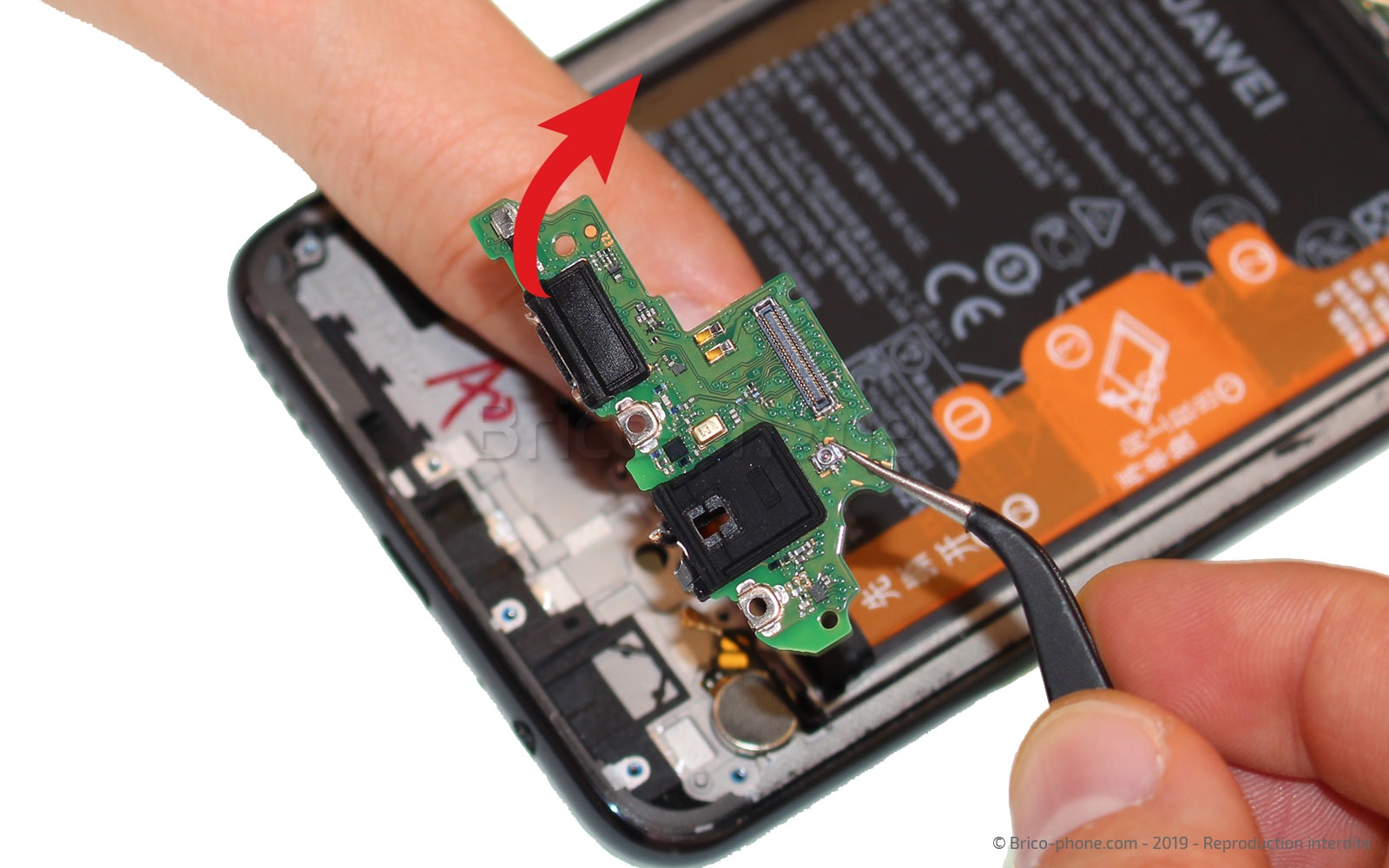

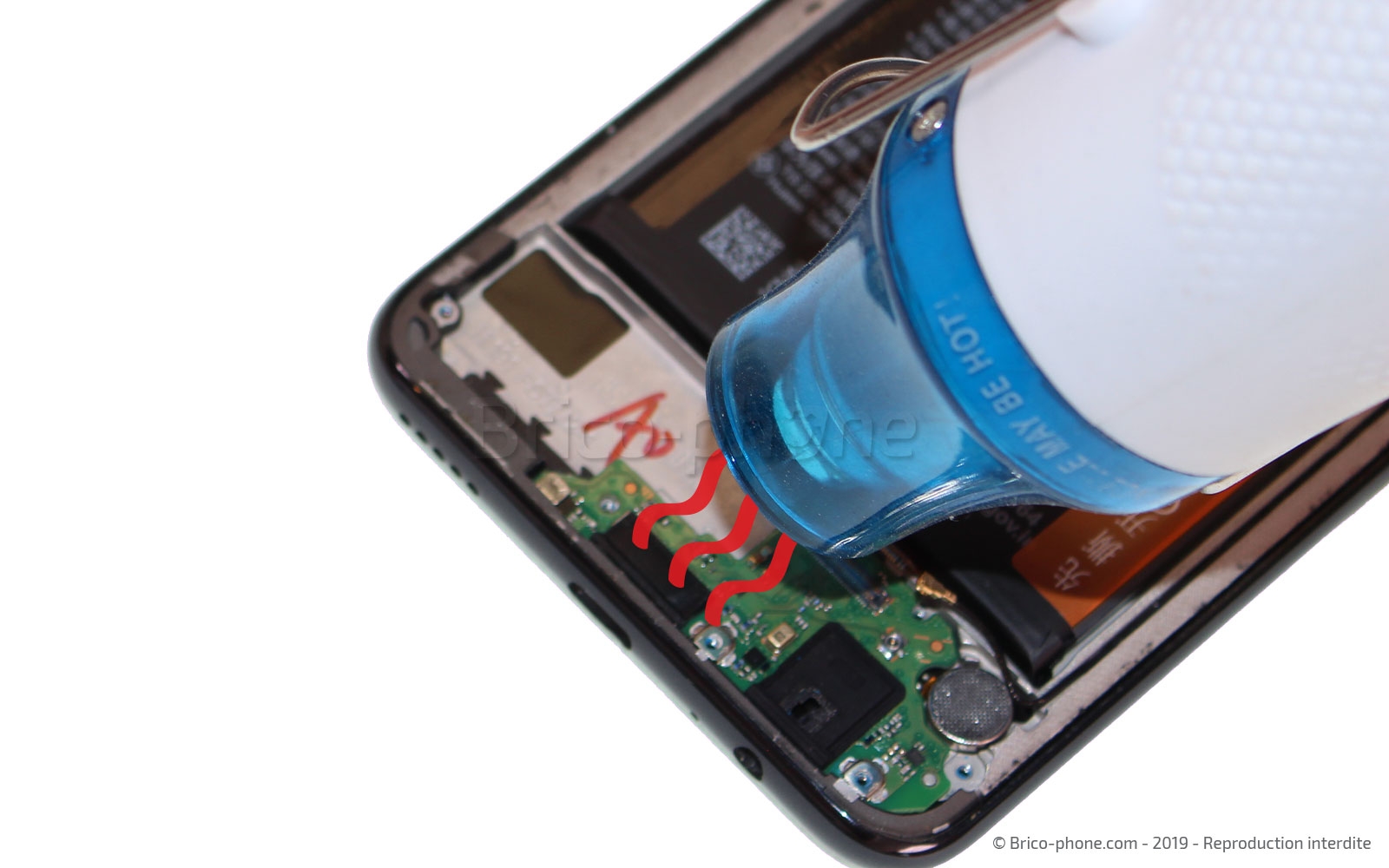

Etape 8 : Sortir le connecteur de charge
Toujours avec le même outil, déconnectez la nappe de la rallonge d'interconnexion ainsi que le câble coaxial.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

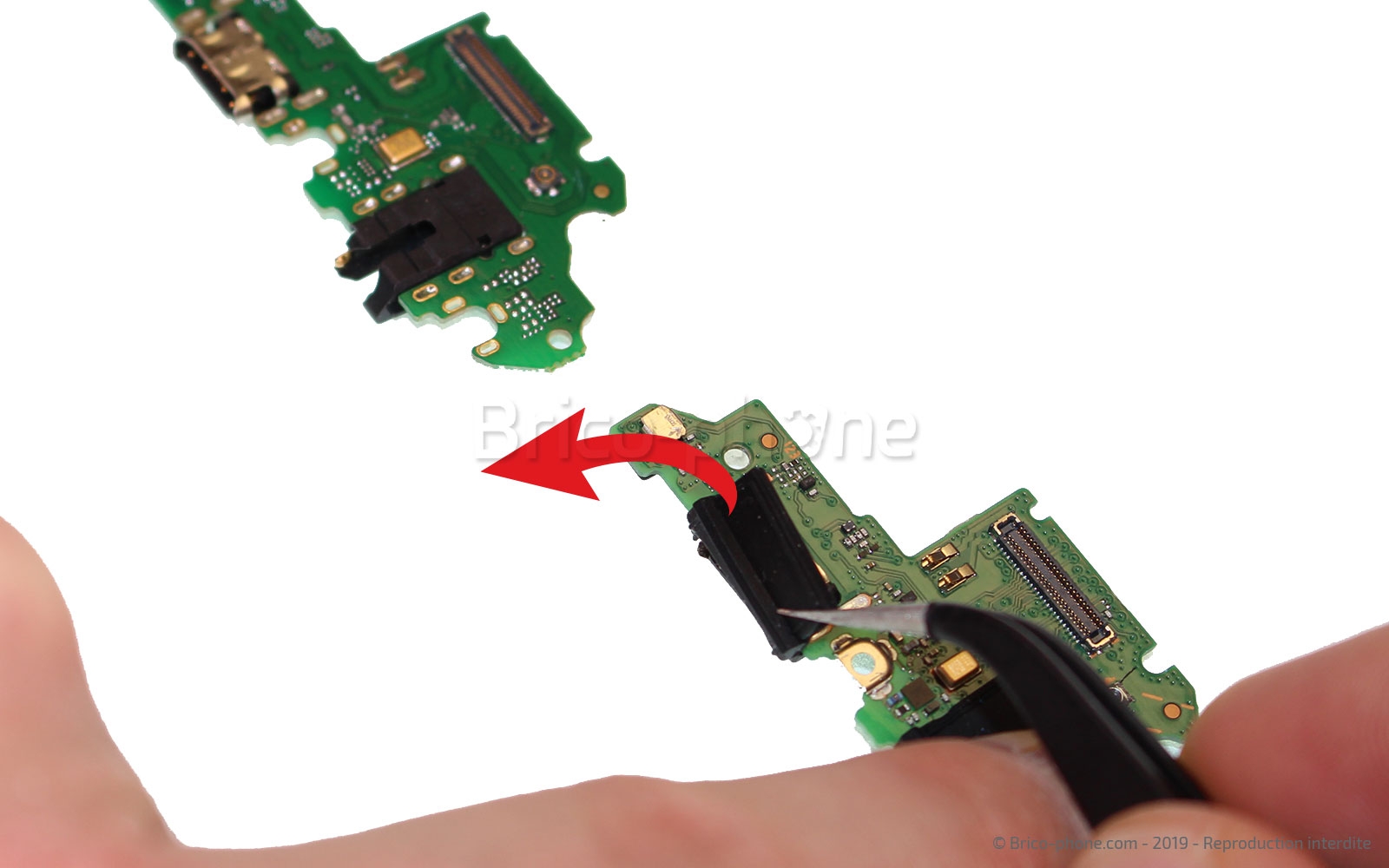

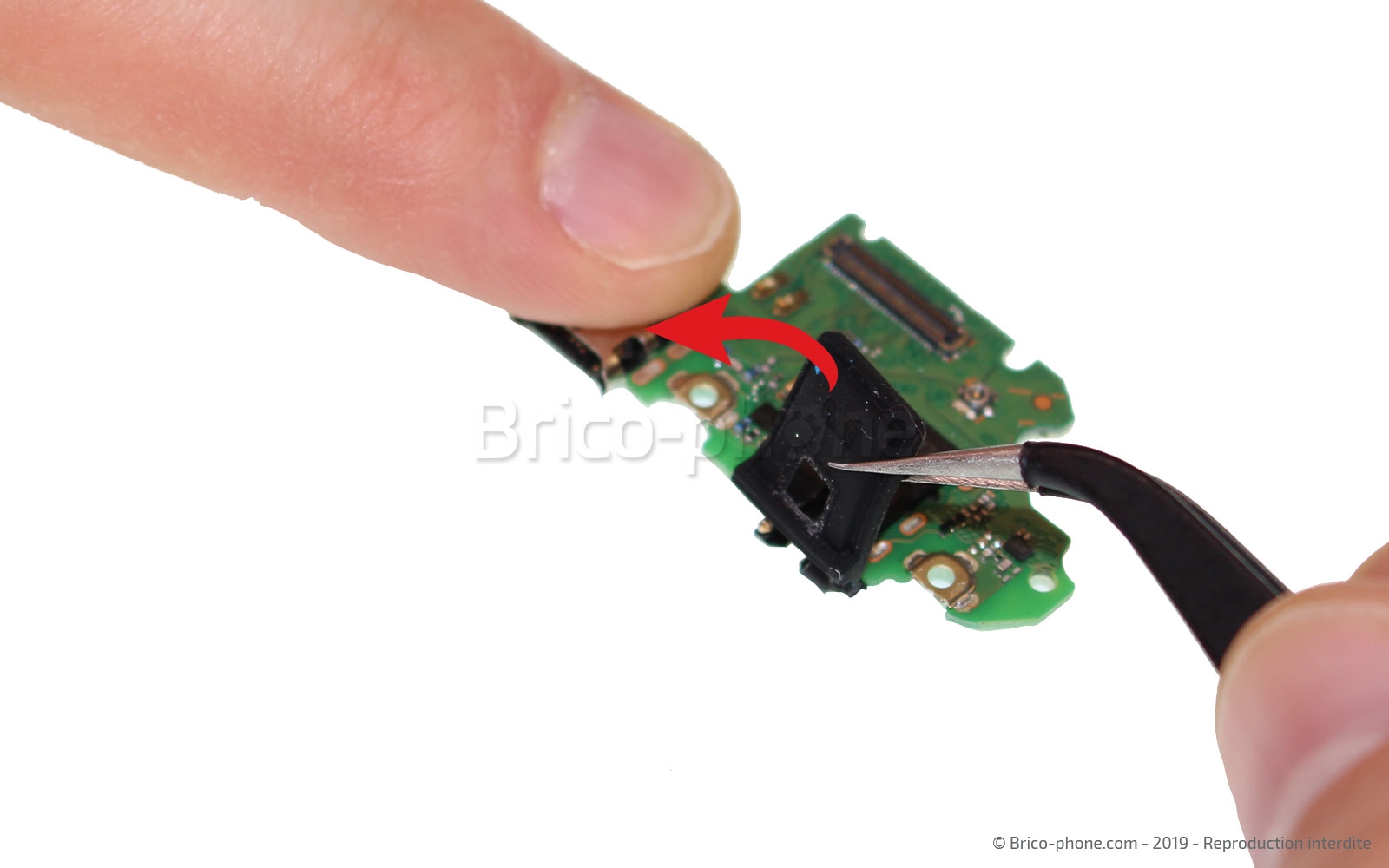

Etape 9 : Récupérer les joints du dock
A l'aide de la pincette en métal, récupérez les joints noirs de l'ancien connecteur de charge pour mettre sur le nouveau composant.
Outils du kit utilisés
Outils du kit utilisés

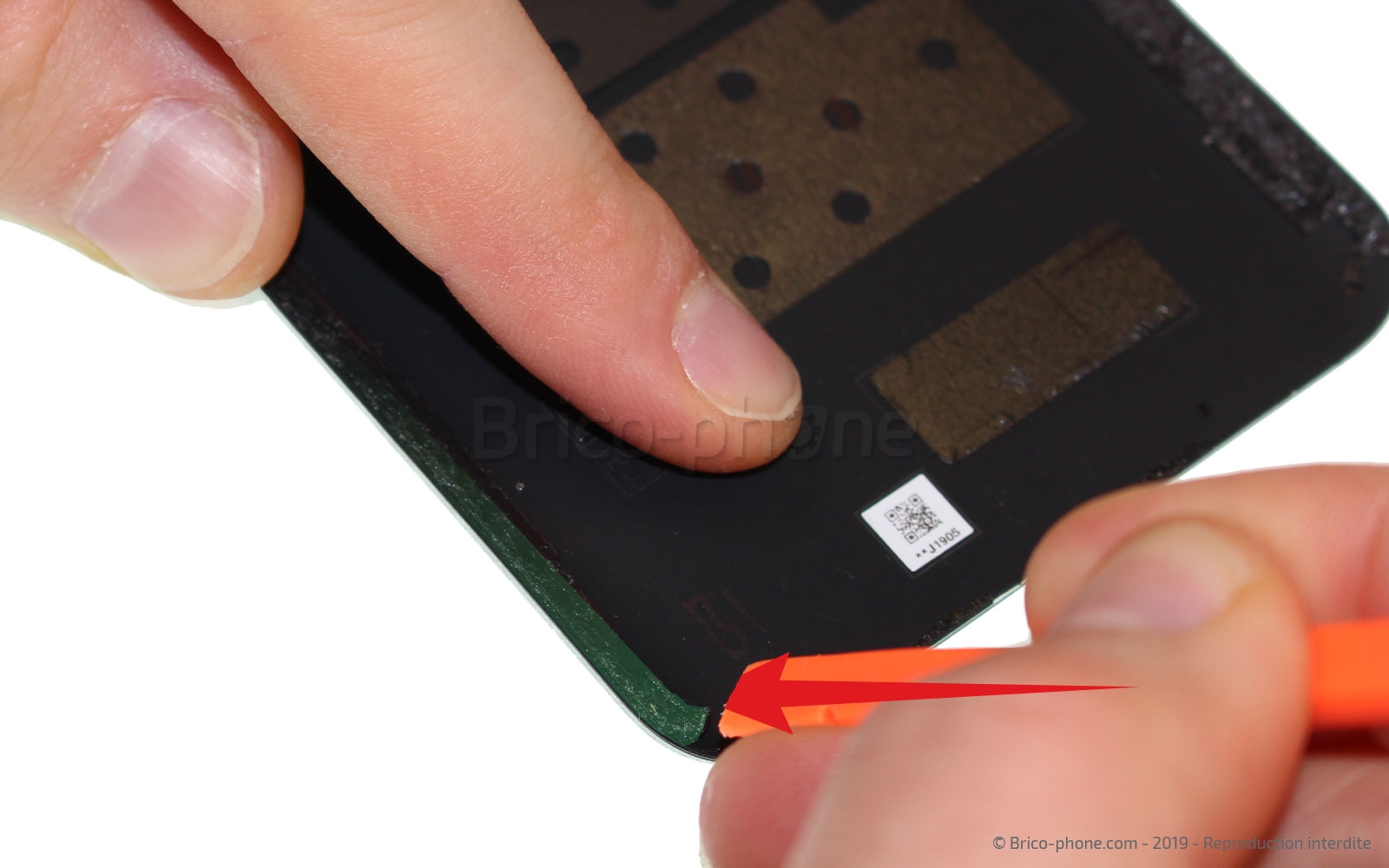

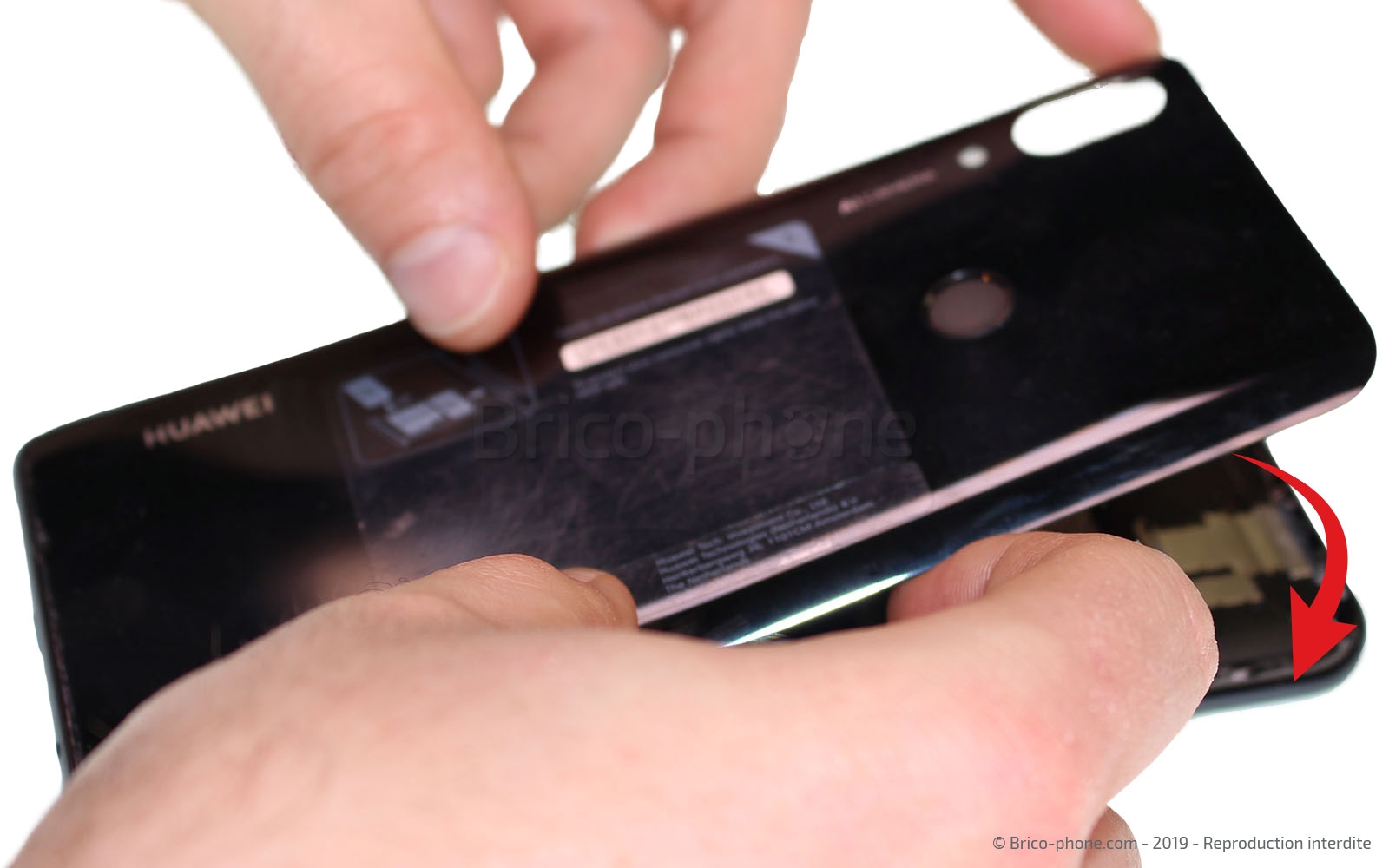

Conseil pour le remontage
Le démontage est maintenant terminé, pour refermer votre smartphone suivez les étapes précédentes dans l'ordre inverse.

N'oubliez pas de nettoyer la vitre arrière des résidus de colle avant de disposer un filet de colle sur toute le contour du châssis.
Pour une meilleure adhésion, nous vous conseillons de laisser sous presse votre smartphone 30 à 40 minutes à l'aide de pinces ou de gros livres.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Colle professionnelle B7000 en tube de 3ml
3,90 €
Lot de 4 Pinces à ressort
5,90 €
